Как отключить сигнализацию без брелка шерхан 7

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как отключить сигнализацию без брелка шерхан 7?».

В данной статье мы рассмотрим, как можно отключить сигнализацию Scher Кhan, или попросту Шерхан, в зависимости от ее модификации. Ведь брелок системы, временами, по тем или иным причинам, отказывается функционировать, или же его просто можно потерять – вот тут и понадобится умение отключить сигнализацию без брелка. Начнем рассмотрение данного вопроса с самой популярной версии Scher Khan Magicar.

Без брелка, систему можно отключить по следующему алгоритму:

Ключом открыть дверь машины – в сигнализации активируется режим тревоги.
Далее – важные манипуляции с замком зажигания. Важные потому, что нужно уложиться в 4 секунды: трижды провернуть ключ зажигания, из OFF в положение ON, и затем отключить зажигание. Если временной интервал не превышен, и все сделано правильно, то Шерхан Магикар 5 выйдет из режима тревоги.
По истечении 4-х секунд, стартер будет разблокирован, и активируется режим «Взлет», включится датчик вызова и будет гореть – это нормальное поведение системы, если отключить ее таким образом.

Отключение данной версии сигнализации происходит в той же последовательности, что и Магикар 5, но с разницей в том, что одновременно нужно задействовать персональный PIN-код. Итак, процесс разблокирования Шерхан Магикар 6 выглядит следующим образом:

Ключом открыть дверь машины – в сигнализации активируется режим тревоги.
Далее, нужно уложиться в 4 секунды: трижды провернуть ключ зажигания, из OFF в положение ON, и ввести первую цифру PIN-кода и выключить зажигание. Датчик сигнализации, через 4 секунды, вспыхнет и погаснет – это сигнал к вводу 2-й цифры кода. Таким же образом следует ввести и оставшиеся 2 цифры PIN-кода, только помнить, что на ввод каждой цифры отводится 4 секунды. Если время будет превышено, то ввод будет признан системой не корректным, и вновь включится режим тревоги.
В случае корректного ввода PIN-кода, сработает режим VALET, и стартер будет разблокирован.

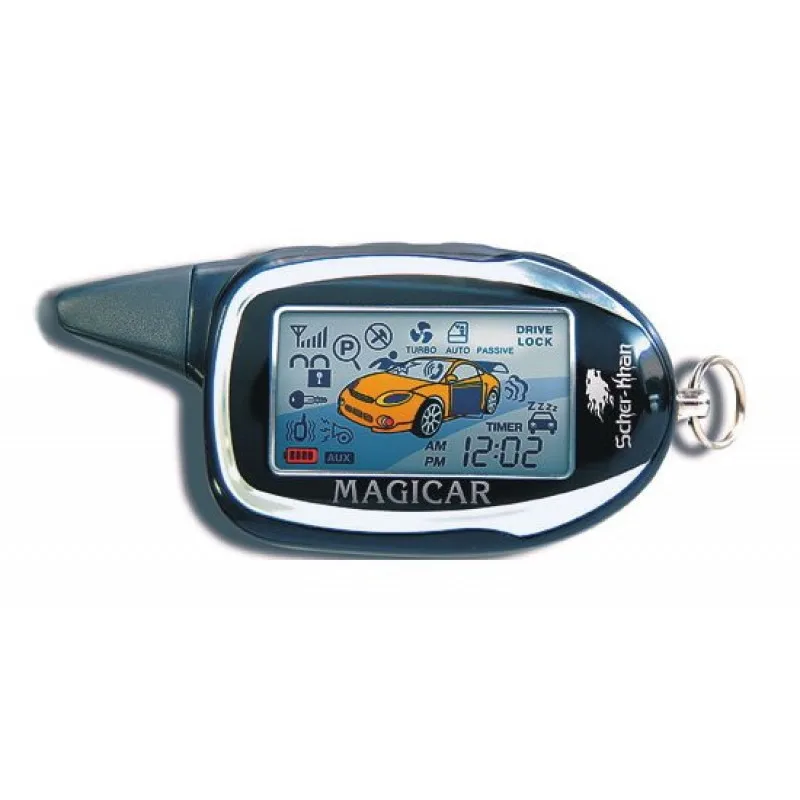

Отключить без брелка Магикар 7 можно по тому же алгоритму, что и Магикар 6. Если будет удобнее второй вариант, то можно действовать так:

Ключом открыть дверь машины – в сигнализации активируется режим тревоги.
Мотор не включать, но повернуть ключ в замке зажигания.
На 2 секунды, зажать кнопку вызова – сигнализация выйдет из режима тревоги.
Сразу, как тревога отключится, в течение 5 секунд, кратко нажимать кнопку вызова – так можно добиться включения режима «Взлет».

Отключить Scher Кhan 8, если отказал или потерялся брелок, можно либо с помощью PIN – 1 (аналогично предыдущему алгоритму с Магикар 6 и 7), либо с помощью PIN – 2 .

Схема разблокирования Шерхан Магикар 8 с PIN – 2:

10 раз нажать на датчик вызова. Датчик будет реагировать на нажатия коротким загоранием красным цветом.
Первый этап успешно пройден, если датчик начнет мигать синим цветом.
Поочередно ввести все цифры PIN – 2.
Если код будет введен правильно, то система разблокирует двери и пришлет оповещение на брелок.

Отключение Scher Khan Logicar 1 также происходит с помощью PIN-кода:

Ключом открыть дверь машины – в сигнализации активируется режим тревоги.
Включить зажигание.
Зажать на 2 секунды кнопку режима «Взлет» – система отреагирует однократной вспышкой и отключением режима тревоги.
В течение 5 секунд, после отключения режима тревоги, кратко нажать кнопку – и датчик должен часто замигать.
Далее, в течение 4 секунд, нажать на кнопку количество раз, равное первой цифре PIN.

После вспышки сигнализации, таким же образом, ввести вторую цифру PIN.

Ключом открыть дверь машины – в сигнализации активируется режим тревоги.
Не включая зажигания, трижды провернуть ключ зажигания, из OFF в положение ON – проделать все это за 4 секунды и вынуть ключ.
Если время не превышено, то габаритные огни загорятся сначала 1 раз, а через 5 секунд моргнут еще 2 раза.

Итак, мы рассмотрели, как отключить разные модификации сигнализации Scher Khan без брелка.

Видео: Как отключить сигнализацию Шерхан Магикар 5 без брелка

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как отключить сигнализацию своими руками?

Если видео не показывает, обновите страницу или нажмите здесь

Сигнализация Шерхан Магикар 5: как настроить автозапуск? Scher-Khan Magicar 5: отзывы экспертов

Сегодня противоугонные системы пользуются большой популярностью среди владельцев различных транспортных средств. Благодаря новейшим разработкам высокоинтеллектуальные автосигнализации доказывают свою эффективность. Их установка делает пользование автомобилем безопасным, а также комфортным.

Основные характеристики

Каждый владелец транспортного средства может подобрать для себя определенный набор команд. Для этого важно тщательно изучить инструкцию, а также советы специалистов. Это позволит выделить наиболее подходящий список функций системы.

Особенности

Компьютер, установленный в машине, собирает сигналы с датчиков. Они монтируются в главных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. Пульт имеет жидкокристаллический дисплей.

Это позволяет водителю понимать, в каком состоянии в данный момент находятся системы его автомобиля. При необходимости он подает команды программному обеспечению на расстоянии. Дальность сигнала на открытой местности составляет порядка 1,5 км. Автомобиль следует парковать на открытой местности. Дома, ветки деревьев и прочие преграды могут задерживать сигнал, снижать его дальность. Водитель должен видеть свою машину.

Отзывы экспертов

Руководство по эксплуатации — magicar—a/magicara_ug.htm Таймкоды (ссылки …

Автомобильная охранная система с двусторонней связью и автоматическим запуском двигателя SCHER-KHAN MAGICAR 7 …

Начало работы

В первую очередь необходимо вставить батарейку в пульт управления. Она поставляется в комплекте с брелоком. После установки можно включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит вибровызов, автоматическая подсветка. На экран выводится информация о состоянии заряда батареи и показатели температуры в салоне машины.

При помощи нажатия определенных комбинаций имеющихся 4 кнопок можно задавать различные команды блоку управления. Кодировка передачи сигнала отличается высокой надежностью. Она уникальна. Любой другой пульт даже от аналогичной системы не сможет управлять автосигнализацией.

Брелок необходимо привязать к системе. В комплект поставки могут входить также дополнительные брелоки. Их тоже необходимо прописать в память программы. Причем процедуру эту выполняют одновременно для всех пультов. При необходимости можно произвести перезапись.

Включение охранного режима

В салоне загорится индикатор. Если он будет мерцать с определенной периодичностью, это говорит об успешном включении охранного режима. Периодичность светового сигнала светодиода должна составлять один раз в минуту.

Если же водитель не закрыл двери плотно, не поднял полностью стекла или открыт багажник, брелок просигналит 3 раза. Сирена также издаст 3 звуковых сигнала. За этим необходимо внимательно следить. Если индикатор не загорелся, значит, необходимо проверить работу системы. Это позволит избежать неприятностей в дальнейшем.

Программирование PIN-кода

Водитель задает пароль самостоятельно. Он может состоять из двух или четырех цифр. Каждый элемент кода может быть установлен в диапазоне от единицы до четверки. Чтобы запрограммировать пароль, владелец транспортного средства должен произвести определенную процедуру.

Сначала отключается охранный режим. Далее водитель должен открыть машину и установить ключ в гнездо зажигания. Его поворачивают в положение ON. Мотор остается выключенным. На пульте необходимо одновременно зажать вторую и четвертую кнопки. Прозвучит один звуковой сигнал сирены, фары загорятся и потухнут.

Следует нажать любую кнопку брелока. Эту процедуру необходимо проделать в течение 4 секунд. Номер кнопки задает первую цифру кода. После этого прозвучит идентичное количество сигналов. По такой же схеме задают остальные цифры пароля. После завершения процедуры система выйдет из режима настройки. Сирена издаст два сигнала, два раза мелькнут фары.

Выключение режима охраны

Нужно открыть машину. Сирена будет подавать сигнал тревоги. Три раза ключ поворачивают в зажигании из позиции OFF в позицию ON. Сирена затихнет. В течение 4 секунд ключ нужно повернуть соответствующее первой цифре кода количество раз. Фары один раз загорятся и потухнут. Затем вводятся остальные цифры пароля.

Блокировка будет снята. Если же пароль введен неверно, сигнализация включится снова. Поэтому пароль к системе следует запомнить точно.

Автозапуск системы охраны

Для ее включения водитель должен закрыть все двери машины и включить режим охраны. Далее на брелоке необходимо активировать функцию автозапуска. Она включит самостоятельно режим охраны. Эта функция повышает надежность системы. Если водитель забудет включить охранный режим, при включенном автозапуске сигнализация заблокирует машину через 30 секунд.

Информация о включении автозапуска выводится на дисплей. На экране должно быть указано слово PASSIVE. Через каждые 10 секунд система передает данные о состоянии режима охраны на дисплей.

Автозапуск двигателя

Для включения режима необходимо выключить режим охраны, зажигание, открыть дверь. Двигатель может запускаться через каждые два, четыре или восемь часов. Одновременно зажимают первую и вторую кнопку брелока. Далее необходимо нажать четвертую кнопку 13 раз. Сирена каждый раз издает звуковой сигнал. Если нажать вторую кнопку, двигатель будет автоматически включаться каждые 8 часов. Третья кнопка задает периодичность раз в четыре часа, а четвертая – раз в два час.

Далее на брелоке включается таймер. Для этого коротко нажимают вторую и четвертую кнопки.

Автозапуск по температуре и напряжению АКБ

Нужно войти в программный режим, нажав первую и вторую кнопки. Чтобы задать функцию автозапуска по температуре, необходимо 21 раз нажать четвертую кнопку. Сирена будет издавать каждый раз соответствующий звук. Если нажать вторую кнопку на пульте, мотор будет запускаться при температуре в салоне -15 ºС. Третья кнопка соответствует уровню -25 ºС, а четвертая +60 ºС. Далее включается таймер (зажимают кнопки два и четыре).

В некоторых случаях водитель желает включить автозапуск для ограничения старта работы мотора при понижении напряжения в бортовой сети. Для этого, как и прежде, входят в режим программирования и нажимают четвертую кнопку 20 раз. Для активации режима ограничения таймерного старта двигателя необходимо нажать вторую кнопку на брелоке.

Как отключить сигнализацию Sher-Khan без брелка

Для отключения сигнализации без блелка вы должны знать местонахождение сервисной кнопки Valet , вашего автомобиля.

1) Откройте дверь автомобиля ключом, система здесь же перейдет в режим волнения

2) В течение 4 секунд трижды переведите ключ в замке зажигания из положения OFF (ВЫКЛ. ) в положение ON (ВКЛ.), после этого выключите зажигание. Режим волнения закончится.

3) По истечении 4 сек. блокировка стартера (зажигания) выключится. Система перейдет в режим VALET.Светодиод на датчике вызова загориться повсевременно.

ПЕРСОНАЛЬНОГО КОДА PIN 1

В случае потери или порчи брелока, Вы можете отключить систему с помощью замка зажигания с применением персонального кода. Для этого:

1) Откройте дверь автомобиля ключом, система тут же перейдет в режим тревоги

2) В течение 4-х секунд три раза переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.). Выключите зажигание. Режим тревоги прекратится

Руководство по эксплуатации — Таймкоды (ссылки .

Как отключить (разблокировать) сигнализацию на своем автомобиле, если у вас, к примеру, сели батарейки на.

3) В течение 4-х секунд переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее первой цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу второй цифры персонального кода

4) В течение 4-х секунд переведите ключ в из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее второй цифре персонального кода. Выключите зажигание. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу третьей

цифры персонального кода

5) В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.) в положение зажигания ON (Вкл.) количество раз, соответствующее третьей цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу четвёртой цифры

6) В течение четырех секунд переведите ключ в замке зажигания из положения OFF (Выкл.

) в положение зажигания ON (Вкл.) количество раз, соответствующее четвёртой цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет два раза, подтверждая тем самым ввод четвёртой цифры кода

7) Если код был введен корректно, то блокировка стартера (зажигания) выключится. Система перейдет в режим VALET. Если код был введен не корректно, то система вернется в режим тревоги

Допустимо переводить ключ из положения ACC (Аксессуары) в

положение ON (Вкл.)

Если код аварийного отключения PIN 1 трижды введен некорректно, то

система запретит ввод кода в течение следующих 30 мин.

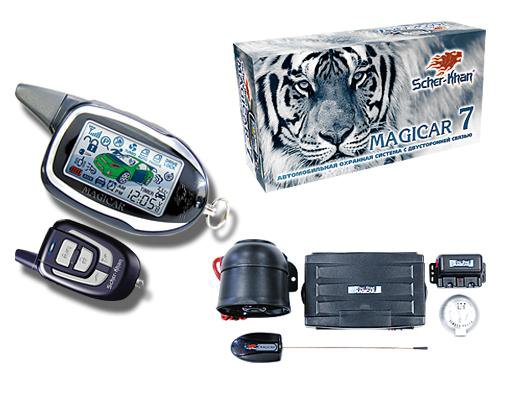

Инструкция Scher-Khan — Magicar 7

Поиск YandexПоиск GoogleПоиск OnlineManuals

Перед Вами Инструкция — Magicar 7.

Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

1 23456 . .. 43

Смотрите также другие инструкции из раздела Scher-Khan

Страницы и текст этой инструкции

Инструкция — Magicar 7

Информация отображена на картинке

Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для — Magicar 7. С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с — Magicar 7.

Для Вашего удобства
Если листать руководство пользователя — Magicar 7 прямо на сайте, не очень удобно для Вас, есть два возможных решения:

• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя — Magicar 7 на полном экране, используйте кнопку «Открыть в Pdf-viewer».
• Загрузка на компьютер — Вы можете также скачать Инструкция — Magicar 7 на свой компьютер и сохранить его в файлах.

Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство — Magicar 7, можно выбрать только нужные страницы инструкции.

Открыть в Pdf-viewer Отправить на email Скачать

Инструкия успешно отправлена!

Ошибка! Введите корректный Email!

Похожие инструкции

SCHER-KHAN Magicar 7. Инструкция. Автосигнализация

Просмотр

Доступно к просмотру 42 страницы. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

SK_7_manual_USER_NEW.indd, Spread 1 of 42 - Pages (84, 1) 05.09.2007 11:21
84  РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Импульс 0,6 сек.
на выходе
2-19 стартера       Нет       Нет        Нет       Есть
при окончании
запуска
Вход для
запуска/ос-
Назначение
Вход             тановки
входа          Не                   Не
2-20                        габаритных         двигателя
габаритных   используется        используется
огней            по сигналу
огней
внешнего
устройства
Датчик конт-
2-21 роля за работой  Генератор  Тахометр  Напряжение
двигателя
Подробное описание программируемых функций меню № 2 находится в
руководстве по установке (стр. 52).
ВНИМАНИЕ!
Установка значений программируемых функций меню № 2 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с параметрами автомобиля. Неправильная
установка значений программируемых функций меню № 2 может
привести к ухудшению ресурса и выходу из строя узлов автомобиля.
Установка всех программируемых функций меню № 2
на заводские значения
Для установки заводских значений программируемых функций необходимо   СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)
выполнить два шага:
РУКОВОДСТВО
1)  Вход в режим программирования.  Снимите систему с охраны,                                        ПО ЭКСПЛУАТАЦИИ
выключите зажигание. Нажмите одновременно кнопки (II+IV) на 2 сек.
Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет
один раз, подтверждая тем самым успешное выполнение шага 1
2)  Три раза коротко нажмите кнопку III брелока. Каждое нажатие
будет подтверждаться коротким сигналом сирены и вспышкой
аварийной сигнализации. Через некоторое время после этого прозвучат
три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых
функций меню № 2

SK_7_manual_USER_NEW.indd, Spread 2 of 42 - Pages (2, 83) 05.09.2007 11:21
2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR 7 83
Система тревожной сигнализации транспортного средства СТСТС Завершение
Событие Постановка Снятие
SCHER-KHAN MAGICAR 7 (далее система) соответствует для включения Только в режим охраны с охраны или автомат.
обязательным требованиям в системе сертификации ГОСТ Р, 2-10 дополнит. удержание или удержание удержание запуска или
предъявляемых к приборам охраны для автомобиля: канала 1 кнопки IV кнопки IV кнопки IV удержание
кнопки IV
ГОСТ Р 41.97-99 — Единообразные предписания, касающиеся официального Перед
утверждения систем тревожной сигнализации транспортных средств Событие Успешный автомат. Отпирание
замков
(СТСТС) и механических транспортных средств в отношении их систем для включения Только автомат. запуск запуском
2-11 нажатие двигателя или двигателя пассажирских
тревожной сигнализации (СТС) дополнит. кнопок (II+III) нажатие кнопок или нажатие дверей
канала 2
ГОСТ Р 50009-2000 — Совместимость технических средств (II+III) кнопок
(II+III)
электромагнитная. Технические средства охранной сигнализации.
Минимальное
Требования и методы испытаний 2-12 время вращения 0,6 сек. 0, 8 сек. 1,2 сек. 2 сек.
стартера
Благодарим за приобретение двусторонней автомобильной охранной Максимальное
системы SCHER-KHAN MAGICAR 7. время вращения
стартера
Постоянные исследования и разработки нашей компании воплощают 2-13 2 сек. 4 сек. 8 сек. 10 сек.
(только для
самые передовые идеи и служат для удовлетворения всех потребностей датчика
пользователей наших систем. генератора)
Увеличение Время Время функции
Система SCHER-KHAN MAGICAR 7 является сложным электронным времени вра- функции Фиксирован-
оснащением автомобиля. От его функционирования и правильной щения стартера 2-12 + 0,2 сек. 2-12 +0,4 сек. ное время
2-14 с каждой след.
установки зависит безопасность Вашей жизни, здоровья и дорожной с ростом с каждой функции 2-12
попыткой
обстановки, качество работы близкорасположенной радиоэлектронной числа попыток след.
аппаратуры и средств связи. Доверяйте установку системы только запуска попыткой
Задержка перед
специализированным сервисным станциям. В период эксплуатации
вращением
периодически проверяйте правильность функционирования системы. 2-15 стартера после 4 сек. 8 сек. 10 сек. 15 сек.
включения
зажигания
Время работы
двигателя «Pit-Stop» не Время функции
2-16 Неогранич.
в режиме используется 1-12
«Pit-Stop»
Интервал между 4 сек.
остановкой
с попытками
2-17 двигателя 0 сек. 4 сек. 15 сек. повторного
и отключением
запуска
зажигания
Время работы
2-18 двигателя в «Турбо» не 120 сек. 240 сек. Автоматически,
используется по тахосигналу
Изготовитель оставляет за собой право вносить изменения в конструкцию системы режиме «Турбо»
в целях улучшения потребительских свойств

SK_7_manual_USER_NEW.indd, Spread 3 of 42 - Pages (82, 3) 05.09.2007 11:21
82 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SCHER-KHAN MAGICAR 7 3
Меню программируемых функций № 2 [кнопка (II+IV)–] ВНИМАНИЕ!
[кнопка При покупке проверьте правильность заполнения гарантийного талона.
(I)] [кнопка [кнопка Фирма-производитель и поставщик системы не несут ответственности за
№ Функция [кнопка (II)]
заводское (III)] (IV)] любое игнорирование пунктов руководств по установке и эксплуатации,
значение а также за ошибки, допущенные при установке.
Аварийная
сигнализация
при срабатыва- Если возникли проблемы, связанные с функционированием системы,
2-1 Есть Нет
нии предуп- пожалуйста, незамедлительно обратитесь в сервисный центр
редит. зоны для диагностики или за консультацией.
датчика удара
Автомат.,
Учет плавного
как только
2-2 гашения Нет 5 сек. 45 сек. НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7
салонного света погаснет
салонный свет Система SCHER-KHAN MAGICAR 7 является автомобильной сигнализацией
Длительность
импульса от- с возможностью управления по радиоканалу посредством
2-3 0,5 сек. 4 сек.
пирания замка брелока-коммуникатора с жидкокристаллическим дисплеем. Система
багажника осуществляет обмен информацией между брелоком-коммуникатором
Длительность и процессорным блоком на расстоянии до 1 500 м.
импульсов
0,5 сек./ 0,5 0,5 сек./ В SCHER-KHAN MAGICAR 7 предусмотрена функция автоматического
2-4 управления 3,5 сек./3,5 сек. 3,5 сек./20 сек.
ЦЗ (открытие/ сек. 20 сек. запуска двигателя по командам: брелока, внешнего устройства,
закрытие) внутреннего таймера с учетом или без учета температуры в салоне
Двойной автомобиля и (или) напряжения аккумулятора. Автосигнализация
Приоритетное
Одновремен. синхронный предназначена для работы на автомобилях с напряжением бортовой
Отпирание отпирание
2-5 отпирание импульс сети 12 В и механической или автоматической трансмиссией. Защита
замков дверей двери водителя
всех дверей отпиран.
(0,5 сек.) процессорного блока, датчика удара, датчика вызова и антенного
(0,5 сек.)
Двойной им- Есть блока выполнена по стандарту IP-40. что предусматривает установку в
2-6 пульс запирания Нет салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть
(только 0,5 сек.)
замков дверей установлена в моторном отсеке, вдали от выпускного коллектора и
Тип реле высоковольтных систем.
2-7 блокировки НЗ НР
двигателя
Длительность
2-8 импульса на 1 сек. 15 сек. 30 сек. Триггер
доп. канале 1
Длительность
2-9 импульса на 1 сек. 15 сек. 30 сек. Триггер
доп. канале 2

Скачать инструкцию

Файл скачали 8 раз (Последний раз: 03 Января 2020 г. , в 01:06)

Загрузить

Инструкция по возможным неисправностям сигнализации magicar 5, 6 и 7. самое популярное и не очень renoshka.ru

Всем привет. Давно не писал потому, что ничего не делаю, кроме постоянных снятий задних колес и попытки понять, что там при движении шеркает.

Недавно решил заняться своей сигнализацией, которая с покупки не работала и как выяснилось не работала и у бывшего владельца. Симптомы такие: 1. На датчике вызова (круглом) горит синий диод 2. На пульт машина не реагирует 3. На брелке пустая антенна при нажатии на кнопки

Меня не устраивало, что сигналка есть, а толку от неё нет, да и уставал с ключа постоянно все закрывать и бегать проверять, закрылись ли двери или нет. В общем начал прозванивать все контакты на блок, антену и блок вызова, все работает и при включении чего либо по мануалу появляется напряжение там, где нужно. Решил, что сигнализация забыла брелок, открыл мануал и решил прописать. Так вот, по мануалу нужно в течении 4 секунд 3 раза повернуть ключ из положения OFF в положение ON, после чего машина должна моргнуть аварийками 3 раза. Сделал — никакой реакции. Вот это был полный ступор, питание есть, блок подает признаки жизни, на антенне питание и сигналы есть. В общем пришлось лезть в интернет, где ничего не было найдено кроме одного моего симптома: Горение синего диода на датчике вызова — включен режим Valet.

Это и стало причиной нулевой реакции на попытку программирования брелка. Открыл инструкцию и начал искать, как выключается режим Valet на этой сигнализации и тут парадокс, выключается он только с брелка, а брелок то у нас не работает.

Ну а дальше по делу, нашел в интернете предположение, что если подключить все контакты на блок сигнализации, и включить зажигание, то этот режим выключится. Вот я и решил попробовать, но снова ничего не вышло. И тут в мануале я вычитал, что этот валет включается 10 ударами по датчику вызова. И тут бинго:

Так что, если у вас что то не работает, не торопитесь выбрасывать или заменять, все может быть гараздо проще. В моем случае я сэкономил 8 тысяч за эту сигнализацию и получил рабочий автозапуск, турботаймер, режим свободные руки и нормально функционирующею сигнализацию. Кстати, возможно данный метод работает на сигнализации этой же фирмы Magicar V, Magicar A, Magicar 6, Magicar 7. Надеюсь для кого то это будет очень полезно, так как у меня не получилось в интернете найти что то стоящее по таким проблемам.

Ситуация, когда нет связи брелка с сигнализацией может серьезно попортить настроение автовладельцу. Любая попытка открыть дверь автомобиля ключом будет приводить к активации режима тревоги.

Инструкция по возможным неисправностям сигнализации Magicar 5, 6 и 7. Самое популярное и не очень

Автовладельцам полезно знать инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Ведь все современные автомобили желательно оснащать противоугонными системами. Без этого невозможно застраховать автомобиль. Установка подобных систем является основным требованием любого страховщика. Да и в любом случае, качественная система сигнализации способна уберечь ваш автомобиль от угонов и краж.
Противоугонка должна быть достаточно надежна и современна. Все производители таких систем стараются сделать их максимально надежными. Поэтому регулярно дорабатывают их с учетом отзывов покупателей и статистики угонов. Все слабые места в обязательном порядке прорабатываются. Это позволяет делать системы защиты все более надежными.

Общие характеристики

Инструкция по возможным неисправностям сигнализации Magicar 5, 6 и 7. Для начала необходимо ознакомиться с общими требованиями к установке этой сигнализации. Сигнализации Magicar могут использоваться на автомобилях с любым типом двигателей. Блок управления находится в салоне, что обеспечивает более высокую защиту от отключения его злоумышленниками.

В зависимости от настроек может использоваться в качестве системы автозапуска. Сигнализация способна работать в диапазоне температур от -40°C до 85°C

. Имеется требование по напряжению бортовой, оно должно быть не менее 12 В. Все работы по установке и монтажу должны производиться опытными специалистами в сервисных центрах.

Советы и рекомендации

Если попытки снять блокировки двигателя и завести мотор оказались безуспешными, тогда высока вероятность серьезного сбоя или выхода из строя отдельных элементов сигнализации. Результатом становится произвольное срабатывание блокировок двигателя, которые штатными методами отключить не удается. Неисправную машину необходимо доставить на станцию техобслуживания, так как снятие блокировки потребует профессионального вмешательства.

Осуществить указанную доставку можно эвакуатором. Еще одним доступным способом является вызов автоэлектрика, который работает на выезд. Отметим, что конечные затраты на оплату услуги выездной разблокировки двигателя, отключения сигнализации автомобиля, аварийного открытия замков и т.п. зачастую получаются меньшими по сравнению с доставкой машины в сервисный центр на эвакуаторе и оплатой ремонта в техцентре.

Эксплуатация

Для полноценной работы с этой сигнализацией владельцу необходимо знать несколько правил. Касаются они правильной работы с пультом, а также постановки машины на сигнализацию. Поэтому основная часть инструкции посвящена именно этим действиям. Рассмотрим их более подробно:

При транспортировке брелока в нем отсутствует элемент питания. Он находится отдельно от самого пульта. Перед началом работы его следует разместить в предназначенном для этого отсеке брелока. Для установки батареи, необходимо снять крышку с пульта управления.
Крепится она с помощью пары фиксаторов, после просто сдвигается. Помните, что следует соблюдать полярность. Если графические символы отсутствуют, то устанавливать батарею следует минусом к антенне. Если все сделано правильно, то вы услышите мелодию, исходящую от брелока. Остается только установить крышку на место;
Для постановки на охрану необходимо заглушить автомобиль, и выключить стартер. На автомобилях с механикой перевести рычаг коробки в нейтральное положение. Также не забудьте плотно закрыть все двери. После чего нажимают на кнопку «1» на пульте. На это должна однократным сигналом отозваться сирена, и 5 раз мигнут фары. Начинает мигать светодиод системы безопасности. На дисплее брелка загорается знак «замок».

В комплектации предусмотрены различные датчики и функции. Например, машина может вызвать хозяина в случае каких-либо проблем. Также сигнализация напомнит вам о незапертой двери. В таком случае, при постановке на охрану включится сирена, а на дисплее брелока высветится обозначение незапертой двери.

Как разблокировать брелок и отключить сигнализацию

Пульт управления по некоторым причинам сломался и отказывается работать. Блокировка автомобиля, как её снять? Без брелка это можно сделать, следуя пунктам.

Откройте ключом дверь автомобиля. Активируется режим тревоги.
Дальнейшие действия нужно уложить в четыре секунды. Три раза поверните ключ зажигания в положение «Включено». Затем отключите зажигание.
Если всё выполнено, верно, то система выйдет из тревоги.
Стартер разблокируется и включится режим «Валет», активируется датчик вызова и загорится. Это адекватное поведение системы при таком способе отключения.

Режимы работы

Сигнализация Magicar имеет несколько различных спецрежимов работы. Это позволяет довольно быстро менять принцип постановки на охрану машины, в зависимости от требований в данный момент времени. Помимо основного имеются еще 2 режима:

Режим паника
делает невозможным удаленный запуск двигателя. Обычно его используют при постановке машины на стоянку в местах с неблагополучной криминогенной обстановкой. Для включения этого режима следует зажать на 2 секунды кнопку «1». Отключает этот режим таким же образом, после чего отпирают автомобиль обычным образом;
Режим Valet. Для его активации нужно последовательно нажать кнопки «1» и «3». В таком состоянии можно отрыть автомобиль, но завести его невозможно. Часто именно такое состояние используют на мойках и в автосервисах.

На машинах с механической коробкой существует еще один режим, он не дает сработать удаленному запуску при включенной передаче. Что уберегает вас от самостоятельного движения автомобиля.

Диагностика и настройка пульта сигнализации.

Опишем последовательность ремонта, в случае если глючит сигнализация. Для начала, нужно проверить работу светодиода на пульте сигнализации. В случаем, если световой индикатор горит тускло или не функционирует вовсе, необходимо заменить элемент питания. Большинство современных систем безопасности в машине (томагавк, шерхан или starline), работают от батареек 3, 6 или 12 В. Необходимо обратить внимание на исполнение корпуса батарейки, находящейся в вашем пульте. Батарейки любого вольтажа предоставляются в различном исполнении, поэтому важно не ошибиться при выборе. Рекомендуется, приобретать батарейки адаптированные под цифровые устройства, срок их эксплуатации достаточно долог и способствует исправной работе брелка. Работоспособность элементов питания, так же зависит от времени и температурных условий ее хранения.

Если, после замены элементов питания — работа сигнализации не налажена, следует совершить программную адаптацию (синхронизация) пульта. В данном случае, следует руководствоваться инструкцией конкретной сигнализации. Каждая марка (томагавк, шерхан, starline) и модель сигнализации, имеют свои технические характеристики и особенности. Чаще всего, необходимо вскрыть машину и в сопровождении звукового сигнала, отключить сигнализацию, путем нажатия кнопки программного режима. Где располагается данная кнопка, указано в инструкции. При помощи данного регулятора, на системах сигнализациях шерхан, starline и аналогичных, можно произвести аварийное отключение системы. При неправильном использовании данных регуляторов, появиться необходимость — отключить питание системы охраны, что может привести к необходимости обслуживания в сервисе.

Глюк брелка, так же может быть связан с множеством причин. Одна из которых — обилие более мощных радиоволн в зоне работы брелка, которые с легкостью перебивают его слабый сигнал. Так же, некорректная работа брелка может быть связана с сбоем синхронизации, к которому часто приводит — попытка запуска двигателя, при разряженном аккумуляторе. Охранные системы шерхан, как и любые другие — не терпят постоянных нажатий на кнопки, там где брелок не действует. При данных обстоятельствах, рекомендуется в правильной последовательности совершить разблокировку системы охраны в машине. Для этого, после отключения, согласно алгоритму — необходимо с дальности проверить правильное функционирование всех кнопок брелка. Если пульт, по прежнему неисправен, следует произвести синхронизацию — путем ряда оперативных нажатий на кнопки блокировки и ее снятия.

Брелок Scher-Khan Universe не видит машину

Охранная система Шерхан представлена ещё одной линейкой, это Универсал 1, 2, 3. Нередко бывает, что брелок перестал откликаться на ваши действия, не снимается сигнализация с охраны и не ставится на неё. Что делать в такой ситуации? Не стоит отчаиваться, рассмотрим причины самых частых отказов пультов и способы их исправления.

села батарея. Поменяйте на новую;
отвязался брелок. Выполните установку коммутатора следуя приложенной инструкции;
разрыв шлейфа. Почините его или замените на новый;
воздействие радиоволн. Припаркуйте машину на другом месте;
неисправность блока управления Универс. Обратитесь к специалистам сервисного центра.

Узнайте как делается привязка брелка Шерхан Логикар А.

Самостоятельный ремонт пульта системы сигнализации.

Необходимые инструменты : Крестовая отвертка, паяльник, измерительный прибор. Первым делом, будет нужно разобрать пульт и совершить осмотр, обнаружив некачественно пропаянные участки или нарушений структуры корпуса платы. Дело в том, что при постоянных нажатиях на кнопки — плата деформируется от давления, что может привести к образованию микро — трещин. Удаляем с поверхности платы пыль и излишний налет. Не стоит промывать все элементы брелка спиртом или очищающей жидкостью. Пульты старого производства имеют свои особенности и попавший в них спирт с грязью — могут привести к неисправностям. Следующим шагом, будет проверка всех проводов — специальным прибором. Очень важно, проверить все кнопки, контролеры и световой индикатор на замыкание. Теперь проверим расход с нажатием кнопки на пульте. Если вы убедились, что расход брелка соответствует элементу, то пультом основная работа завершена. Возможно, что уже на данном этапе, работоспособность брелка возобновилась и следует подтвердить в действии.

Не открываются двери вторым пультом без экрана

Одной из самых частых причин некорректной работы брелка является «отвязка» от системы. Как подключить дополнительный пульт обратно? Выполните ряд несложных действий.

На протяжении четырёх секунд включите и выключите зажигание. Осветительные приборы моргнут один раз, подтвердив вход в меню прошивки.
Кликните в течение четырёх сек. клавишу I на брелоке. Фары моргнут один раз. Система запомнила пульт.
Для выхода из меню настройки ничего не делайте на протяжении четырёх сек. Можете пользоваться брелоком.

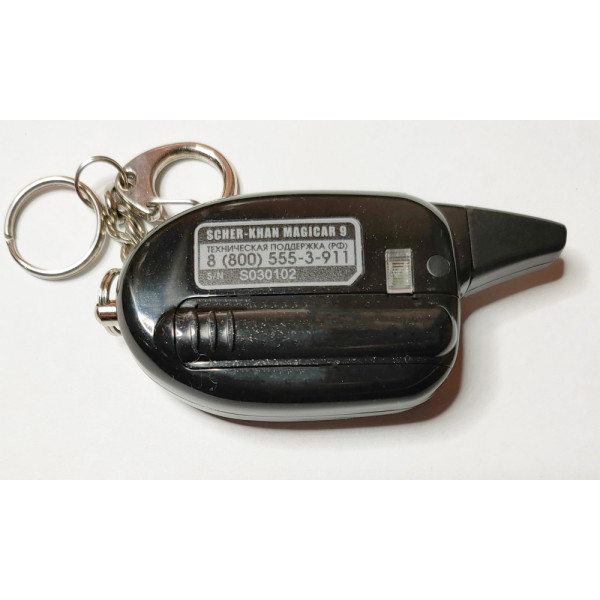

У нас есть инструкция настройки брелка Шерхан Магикар 9.

Частичная исправность системы сигнализации (шерхан и др.)

Не редко авто владельцы, сталкиваются с тем, что в противоугонной системе работают только некоторые из своих функций. Довольно распространенное явление — сигнализация (шерхан) в сервисном режиме. Будучи в данном режиме, система безопасности авто обеспечивает исправную работу замков и габаритов, на этом ее продуктивность заканчивается. Дело в том, что данный режим — предназначен для передачи машины в сервис центр и дальнейшего ее ремонта. Убедиться о том, что сигнализация находиться именно в служебном режиме можно по постоянно горящему световому индикатору на брелке. В частности от марки производителя охранной системы (томагавк, шерхан, starline и др.) — выключение и включение данного режима, может производиться различными способами. Необходимо внимательно изучить инструкцию, которая идет в комплекте. Решением данного вопроса и будет выключение данного режима.

Вторичная проблема — не работающие аварийные сигналы (габариты). Нужно проверить пробки цепи, возможно проблема в предохранители. Теперь, проверяем проводку. Дело, так же может заключаться в блоке противоугонной системы. Тут есть несколько возможных причин — неисправные клеммы, разрыв проводника и сломанные переключатели. Оплавленность проводки — свидетельствует о нерабочем контакте. Разрыв проводящих элементов — можно заметить на плате, но не исключено, что разрыв произошел под ней. Неисправные переключатели — можно определить с помощью прибора, по отсутствующему напряжению.

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.

На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма. Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;

Признаки неисправности и диагностика

Перед тем как начинать самостоятельный ремонт охранной системы, необходимо правильно выявить причину неисправности. Благодаря этому можно будет найти выход из сложившейся ситуации и быстро устранить проблему.

В большинстве случаев владельцы транспортных средств выбирают сигнализацию Magicar Scher-Khan 5, 6, 7, 8. У этих моделей устройства могут появляться проблемы с нажатием отдельных клавиш. Главным признаком такого сбоя будет отсутствие реакции охранной системы на действия владельца автомобиля. В некоторых ситуациях пульт вовсе может отказаться работать. Подобное происходит и в случае, если сигнализация Логикар не реагирует на нажатие кнопок.

Не работает пульт Шерхан Мобикар: причины почему теряет связь

Противоугонное оборудование Scher-Khan Mobicar включает модели: A, B, 1, 2. Это современная и качественная охранная система, но бывает, что и она «глючит»: не срабатывает бейджик, не получает обратной связи пульт.

В чём проблема и как её решить.

Отработавшая свой ресурс батарейка. Замените севший аккумулятор.
Рассинхронизация брелока. Прошейте пульт заново.
Помехи от внешних устройств. Переставьте машину в другое место.
Проблемы в шлейфе. Замените на новый или отремонтируйте его.
Поломка блока управления сигнализацией. Немедленно обратитесь к электрику.

Причины и их решение

Проверив состояние системы и определив причину неисправности, можно приступать к ремонту Scher-Khan Magicar 5. Во всех случаях нужно будет проводить несколько обязательных манипуляций, которые отличаются для каждой проблемы.

Севший элемент питания

На работоспособность брелока большое влияние оказывает качество используемого элемента питания. Поэтому специалисты рекомендуют использовать батарейки только тех марок, которые пользуются популярностью и хорошо зарекомендовали себя. В большинстве случаев на нажатие кнопок отказывается реагировать 5 модель Шерхан Магикар. Устранить неисправность можно путем выполнения таких действий:

Аккуратно вынимают батарейку.
С помощью мультиметра проверяют напряжение, которое не должно быть меньше 15% от номинала (3-6 В).
В случае заниженных показателей элемент питания утилизируют.
Ставят новую батарейку и закрывают крышку отсека.
Проверяют сигнализацию на работоспособность.

Неблагоприятные внешние условия

В некоторых случаях между охранной системой и брелоком нет сигнала из-за внешних факторов. Их наличие зависит от близости расположения крупного предприятия или аэропорта, объекты которых создают мощное электромагнитное поле. Оно создает радиопомехи и не дает возможности передать сигнал от пульта к устройству.

Способ решения проблемы:

Первым делом подносят брелок максимально близко к месту, где вмонтирован приемник охранной системы.
После этого нажимают кнопку разблокировки.
Если не удалось снять защиту, то придется отбуксировать автомобиль. В некоторых случаях бывает достаточно передвинуть его на 200-500 м.

Программные проблемы

Если после нажатия клавиш на пульте управления сигнализация не отвечает, то Шерхан Магикар 5 нужно будет перепрограммировать. Эту работу следует выполнять, руководствуясь инструкцией по эксплуатации. В противном случае можно только усугубить проблему и увеличить вероятность угона транспортного средства.

Устраняют ошибку следующим образом:

Открывают дверцу автомобиля и вставляют ключ в замок зажигания.
Там его поворачивают 3 раза в течение 4 секунд.
Ожидают вспышки сигнализации и переходят к программированию.
На брелоке нажимают кнопку «I».
Через несколько секунд фары автомобиля моргнут 1 раз, что будет свидетельствовать о завершении процесса привязки пульта к системе.

Обрыв шлейфа передатчика

Если диагностика показывает обрыв шлейфа, то есть высокая вероятность, что подаваемые команды не будут переданы охранной системе. В некоторых случаях такая проблема, характерная для всех моделей Scher-Khan Logicar и Magicar, полностью выводит из строя брелок.

Пошаговая инструкция по ремонту:

Мультиметром и омметром проверяют каждый провод внутри шлейфа.
Чаще всего обрыв происходит в местах перегиба, поэтому проводят их визуальный осмотр.
Затем ищут дефекты в другом проблемном месте — около клеммной колодки.
Обнаружив обрыв, аккуратно спаивают контакт.
Если это не помогло, то заменяют шлейф на новый.

Неисправность в передатчике

Самая сложная проблема возникает в том случае, если у сигнализации нет обратной связи с брелоком. При такой ситуации самостоятельно решить проблему будет трудно. Для этого нужно иметь знания в области электроники и опыт подобного ремонта.

При поломке передатчика лучше всего обратиться в сервисный центр, особенно если устройство новое и находится на гарантийном обслуживании. Специалисты быстро обнаружат проблему с помощью специального оборудования и устранят ее.

Если после установки сигнализации Scher-Khan Magicar 5 брелок не видит машину, то нужно точно определить причину появления неисправности. Правильно выполнив эту работу, можно будет выбрать наиболее подходящий вариант ремонта и самостоятельно исправить проблему.

Проблемы с передатчиком

Решение проблем с передатчиком требует знаний по электронике. Разобраться с этим обычному пользователю затруднительно. Наилучшим способом решения возникшей с передатчиком проблемы является обращение на сервисный центр по обслуживанию охранных систем.

Если автосигнализация шерхан приобретена недавно и находится на гарантийном обслуживании, следует воспользоваться возможностью ремонта бесплатно.

Блокировка запуска двигателя является функцией, которая находится в списке доступных опций практически любого противоугонного комплекса. В этом случае в системе присутствует иммобилайзер, который опознает владельца по специальной метке и позволяет завести мотор. Блокировать запуск двигателя также могут обычные автомобильные сигнализации, имеющие в своем арсенале подобную функцию.

По заверениям специалистов, которые работают с автомобильным электрооборудованием, более половины всех случаев неожиданных отказов двигателя заводиться напрямую связаны с неисправностями автосигнализации. Отметим, что сложность реализации блокировок в этом случае заметно проще по сравнению с комплексными противоугонными решениями. Это существенно повышает шансы снять блокировку запуска двигателя самостоятельно в случае поломки или сбоя. Далее мы рассмотрим, что делать водителю, если сигнализация блокирует запуск двигателя.

Читайте в этой статье

убрать на брелке и сирене

Как отключить звук на сигнализации Шерхан? Кратковременно жмите на брелке кнопки I и II для выключения сигналов на охранной системе. Для перевода пульта в режим вибро кликните на кнопки II и III одновременно для входа в программирование, а потом жмите на клавишу IV. Таким способом можно выполнить полное отключение звука Шерхан, когда в нем нет необходимости. Ниже рассмотрим инструкцию по выключению аудио-эффектов самой сигнализации и ее брелка для наиболее популярных моделей — Магикар 5 и 7.

Как отключить звук

Автовладельцы часто спрашивают, как отключить звук сигналки на машине Шерхан, чтобы сделать срабатывание охранной системы бесшумным. Такая опция может потребоваться при нахождении машины в гараже или во дворе многоквартирного дома ночью, когда аудио-эффекты бесполезны (как в первом случае) или могут разбудить и разозлить соседей. Иногда необходимо знать, как в scher khan отключить звук, чтобы он «молчал» при подаче разных команд. И даже для проверки работоспособности охранного устройства, в случае если вдруг пропал звук. Это легко реализовать с помощью рассмотренной ниже инструкции.

Сирены

Для начала поговорим о том, как происходит отключение сирены Шерхан, если работу сигнализации необходимо сделать беззвучной. Алгоритм такой:

Берите брелок и найдите на нем кнопки I и II.

Жмите на них одновременно.
Обратите внимание на реакцию машины. Аварийная сигнализация загорится только один раз, а на экране пропадет символ сирены. Она находится прямо под иконкой свободные руки. При этом фары и изображение на дисплее должны минуть пять раз, а сам пульт подаст один короткий звуковой сигнал.

Зная, как отключить сирену сигнализации Шерхан, вы сможете сделать бесшумной охранную систему, но основные функции на 100% сохраняются. Машина защищена от угона, а автовладелец получает оповещение на брелок. Отметим, что в зависимости от выбранной программы удается отключить:

подтверждающие и предупредительные сигналы;
все звуки сигнализации Шерхан;
только тревожные сигналы;
звуковую и световую сигнализацию.

Во всех рассмотренных случаях брелок подает сигналы, как и ранее. Контролировать активацию / деактивацию звуковой сигнализации можно по специальному значку на дисплее.

Брелка

Иногда возникают вопросы, как отключить звук брелка Шерхан Магикар 7 или 5. Вопрос возникает в ситуации, когда необходимо без лишнего шума поставить сигнализацию на охрану. К примеру, в полной тишине ночью, чтобы не разбудить домочадцев. Перед тем как убрать звук постановки на сигнализацию Шерхан 5, необходимо перейти в режим программирования, а уже после нажать необходимую функциональную кнопку.

Алгоритм действий имеет следующий вид:

Возьмите пульт и одновременно зажмите кнопки II и III. Таким способом вы входите в режим программирования, а на экране появляется надпись Pro9, а после звучит звуковой сигнал.

Жмите на кнопку IV. После этого на пульте включается вибровызов. При этом все звуки удается отключить. Для возвращения в прежний режим жмите еще раз клавишу IV.

Зная, как отключить звук при открытии Шерхан, вы сможете сделать охранную систему полностью беззвучной.

Как включить звук

Многие автовладельцы быстро разбираются, как отключить звук на Шерхан Логикар, а впоследствии сталкиваются со сложностями при включении. Для возврата прежнего режима необходимо одновременно нажать ту же комбинацию клавиш — I и II. При правильном выполнении работы охранная система реагирует следующим образом:

сирена срабатывает два раза;
«аварийка» зажигается дважды;
появляется индикатор, свидетельствующий о включении звука;
пульт подает два коротких брелка.

Теперь вы знаете, как включить и отключить сирену Шерхан 5. Если необходимо вернуть обычный режим на брелок, сделайте следующее:

Зажмите клавиши II и III для входа в режим изменения программы. Это обязательный шаг для внесения изменений. При этом на дисплее пульта появляется соответствующее обозначение Pro9.

Кликните на клавишу IV, как и в случае включения. В этом случае пульт начинает подавать звуковые сигналы при нажатии кнопок.

После выполнения рассмотренных выше шагов охранная система переходит к работе в обычном режиме, который имел место до внесения изменений.

Как настроить громкость

Много вопросов касается того, как изменить громкость работы пульта сигнализации Шерхан, и можно ли это сделать. Подобной опции в охранной системе не предусмотрено. Единственное, что доступно автовладельцу — перевод сигнализации в вибро-режим, о котором упоминалось выше. Это касается всех моделей охранных систем.

Зная, как отключить звук на сигнализации Шерхан Магикар 5, вы сможете полностью сделать беззвучной охранную систему. Это касается не только основных сигналов, но и пульта управления. Такая необходимость может возникнуть, когда необходимо обесшумить сигнализацию полностью или включить вибро-режим на брелке.

В комментариях поделитесь, какие трудности у вас возникали при переходе в беззвучный режим, и как их удалось решить.

инструкция по отключению сирен Starline, Tomahawk, Аллигатор и Scher-Khan без брелка своими руками

Описание, активация и отключение режима “Валет” на сигнализации Шерхан

Содержание

Принцип работы

Автомобильные сигналки марки Sherhan обладают функцией автоматической активации охраны, запирающей замки дверей через 30 секунд после замыкания последнего концевого переключателя. При передаче машины на сервис или мойку требуется или отключать параметр или оставлять работнику ключи с брелоком. Существует специальная функция временного отключения головного модуля сигнализации Scher-Khan Magicar 5, которая активируется путем воздействия на кнопки на брелоке.

Такой режим Валет отображается на дисплее коммуникатора значком Zzz. При активной функции невозможно включить защиту автомобиля или запрограммировать коды дополнительных передатчиков. После выдачи машины из сервиса производится повторное нажатие на кнопки, активирующее нормальную работу комплекса. Такой режим сигнализации не рекомендуется для повседневной эксплуатации, поскольку возрастает вероятность угона автомашины.

Сигнализация Шерхан 5 при активной функции Valet поддерживает работу центрального замка, дополнительные каналы для управления замком багажника отключаются. При активации Валет на Шерхан 7 сохраняется возможность корректировки работы дополнительных каналов (кнопками на пульте), поддерживается функция работы силового агрегата с нагнетателем (турботаймер). В модификации Шерхан 10 используется аналогичное программное обеспечение головного блока, водитель управляет замками, дополнительными каналами и изменяет состояние функции турботаймера.

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Так как включить «Валет» на «Шерхан» проще с брелока, достаточно запомнить комбинацию 1+3 – кратковременно зажав эти кнопки при отключенном статусе охраны, Вы активируете сервисный режим сигнализации. Так же он и отключается.

Для отключения Валет на Шерхан без брелка используется многофункциональная кнопка, которая у этих систем выведена на видное место (у Logicar – совмещена с светодиодом, у Magicar – с обратной стороны датчика вызова водителя). Однако алгоритмы управления здесь сложнее, чем предлагает брелок.

Для активации сервисного режима нужно:

Снять машину с охраны и включить зажигание.
Зажать сервисную кнопку на 2 секунды (должен однократно мигнуть свет).
Еще раз кратковременно нажать кнопку. После этого свет вспыхнет два раза, если в настройках сигнализации не задан пин-код, либо один раз, если пин-код задан.
Если пин-код задан, потребуется его ввести. Для этого нужно быстро нажать кнопку то число раз, которое соответствует первой цифре кода, подождать однократной вспышки света, затем повторить те же действия для остальных цифр.
С паузой не более пяти секунд нажать сервисную кнопку. Режим Valet включится.

Кнопка «Валет» на сигнализации «Шерхан» может и отключать сервисный режим, при этом действий выполняется гораздо меньше: достаточно при включенном зажигании зажать ее на две секунды.

Снятие с охраны без брелка Scher-Khan

Вы потеряли пульт противоугонной системы или он вышел из строя. Как отключить сигнализацию Шерхан без брелка? В этих установках предусмотрено несколько способов аварийного снятия с охраны, зависящих от образца устройства.

Сервисные центры Scher-Khan

Приволжский федеральный округ

Адрес: г. Казань, ул. Седова, д. 2
Тел.: +7 (843) 255-51-97, +7 (903) 305-42-90
kazan@tfnopt. ru

Адрес: г. Н. Новгород, ул. Родионова, д. 197, корп. 2, оф. 5
Тел.: +7 (831) 438-49-36, +7 (910) 101-44-15
[email protected]

Адрес: 450075, г. Уфа, ул. Р. Зорге, д. 70/1, офис 4
Тел.: +7 (347) 244-80-86, +7 (347) 244-80-79,+7 (919) 616-75-74
[email protected]

Центральный федеральный округ

Адрес: г. Воронеж, ул. Бахметьева, д. 1, оф. 20
Тел.: +7 (4732) 33-25-73, +7 (4732) 33-25-74,
[email protected]

Адрес: 108811, г. Москва, 47 км МКАД, 2
Тел.: +7 (495) 649-71-73, +7 (495) 649-71-75
Факс: +7 (495) 649-71-74

График работы: 9:00-18:00 (пн-пт)

[email protected]

Адрес: г. Ярославль, ул. Терешковой, д. 7
Тел.: +7 (4852) 30-22-85, +7 (4852) 32-80-72
[email protected]

Северо-Западный федеральный округ

Адрес: г. Калининград, Правая Набережная, 5а
Тел.: 7 (4012) 79-56-23, +7 (962) 262-00-62
kaliningrad@tfnopt. ru

Северо-Кавказский федеральный округ

Адрес: 355029, г. Ставрополь, ул. Ленина, 482/Б
Тел.: +7 (8652) 56-58-69, +7 (906) 489-99-11
[email protected]

Сибирский федеральный округ

Уральский федеральный округ

Адрес: г. Магнитогорск, ул. Рабочая, д. 110

Тел.: +7(351)225-41-30

Адрес: г. Волгоград, бул. 30-летия Победы, д. 19а
Тел.: +7 (8442) 48-28-49, +7 (8442) 48-28-53,
+7 (961) 062-08-28
[email protected]

Адрес: г. Ростов-на-Дону, пр. Шолохова, д. 258/1

Тел.: +7 (863) 252-44-51, +7(960) 459-97-40
[email protected]

Казахстан

Адрес: Республика Казахстан, г. Алматы, пр. Сейфуллина, д. 531, БЦ САРЫАРКА оф. 413
Тел.: +7 (727) 272 20 82, +7 (727) 272 20 66
[email protected]

Республика Беларусь

Украина

Адрес: Киев 02660, ул. Е. Сверстюка, д. 23, оф. 729
Тел.: +7 (10-38-044) 503-39-39
Звонки из Украины: +38 044 503-39-39
[email protected]

Scher-Khan Magicar: как выключить без пульта

Линейка Шерхан Магикар содержит модели A, B, 1, 2, 3, 4, 5, 6, 7 S, 8 S, 9, 10, 11, 12, 13, 14, 6 мини, 10 mini. Противоугонную систему данного образца можно отключить, используя заводской пин код.

При помощи ключа откройте дверь транспортного средства. Сработает режим тревоги. Для его деактивации три раза проверните ключ в замке из «Выкл» в положение «Вкл».
В течение четырёх секунд, включая и выключая зажигание, введите первое значение PIN.
Деактивируйте зажигание.
По истечении четырёх секунд один раз вспыхнут осветительные приборы, указывая на возможность ввода следующей цифры кода.
Аналогичным образом введите оставшиеся числа.
Правильно введённый пароль активирует режим «Валет» системы. Стартер разблокируется.

Инструкция по эксплуатации

В соответствии с техническим руководством перед тем, как использовать сигнализацию, в пульт нужно установить источник питания. Батарейка вставляется в специальный отсек, расположенный за задней крышкой. При установке элементов питания нужно учитывать полярность.

Использование всех опций сигнализаций Шерхан Магикар возможно только после привязки коммуникатора к блоку управления.

Обозначения кнопок и символов на брелоке

Элементы управления пульта:

Кнопки на устройстве Шерхан

Обозначение символов, расположенных на дисплее брелока:

А — включение двигателя автомобиля по показаниям таймера;
В — турботаймер силового агрегата активирован либо выключен;
С — функция пассивного включения режима защиты;
D — автоматическая постановка на охрану без использования брелока;
Е — индикатор включенного режима тревоги;
F — датчик чувствительности сигнализации деактивирован;
G — включен виброрежим оповещения пользователя;
H — опция управления замками в дверях от системы зажигания;
J — дверь багажного отделения машины не заперта;
К — индикатор запущенного двигателя;
L — текущее состояние сигнализации, дверные замки заперты либо открыты;
М — одна или несколько дверей автомобиля не заперты;
N — табло для выведения информации о текущем времени и температуре воздуха для автозапуска;
О — сервисный режим обслуживания противоугонной системы активирован;
Р — включена аварийная сигнализация или пользователь забыл отключить внешнюю оптику;
Q — сработала предупредительная или тревожная зона датчика удара;
R — индикатор заряда батарейки в брелоке;
S — отображение уровня сигнала связи между коммуникатором и трансивером.

Не прописывается дополнительный брелок Magicar 5: причины

Нередки ситуации с коммуникатором противоугонной системы, когда он не программируется. На это есть ряд причин:

испорчен пульт;
активирован режим «Валет»;
система не распознаёт команду «Зажигание включено».

Если самостоятельно не удаётся, испробовав все варианты, прописать брелок, следует заменить его на новый или же обратиться в сервисный центр.

Где находится кнопка Валет

В охранных комплексах Scher-Khan не предусмотрена отдельная кнопка Валет, которая переводит оборудование в режим программирования. На оборудовании других производителей имеется специальный переключатель, который находится под панелью приборов или на процессорном блоке. Для включения сервисной функции на сигнализации Шерхан 5, 7, 10 требуется снять автомобиль с охраны, а затем кратковременно нажать на клавиши 1 и 3, расположенные на торцевой части коммуникатора.

После нажатия на клавиши автомобиль подает короткий сигнал сиреной, который сопровождается вспышкой внешних световых приборов. На всех автосигнализациях горит в непрерывном режиме контрольный диод, расположенный в сенсоре подачи сигнала владельцу. Световой сигнал уведомляет водителя и персонал сервисной станции о том, что охранный комплекс находится в спящем режиме. На коммуникаторе 5 раз мигает пиктограмма фар и состояния режима охраны, дополнительно подается короткий сигнал зуммером.

Предусмотрено активирование функции на изделии Magicar 7 без использования коммуникатора:

После снятия режима защиты выполняется 2-секундное нажатие на многофункциональный переключатель датчика вызова.
Следует дождаться вспышки световыми приборами.
После светового сигнала активируется 5-секундный таймер, владельцу требуется кратковременно нажать на тумблер. Подается импульс внешними лампами, а контрольный диод переходит в режим ускоренного мигания.
Ввести в память центрального блока 1 цифру пароля. Программирование производится короткими импульсами, интервал между воздействиями не превышает 1,5 секунды. На ввод цифры отводится 4 секунды, если водитель не укладывается в лимит времени, то процедура начинается заново.
Дождаться ускоренного мигания контрольного диода, а затем запрограммировать второй регистр.
По аналогичной схеме внести 3 и 4 поле пароля.
После ввода последней цифры активируется 5-секундный таймер, водитель выполняет кратковременное утапливание кнопки датчика. Допускается сделать 5-секундную паузу, затем произойдет автоматическая активация режима Валет.
Дождаться гудка сиреной, подтверждающего включение функции Valet. Одновременно со звуковым сигналом срабатывает внешняя световая сигнализация автомобиля.

На системе Magicar 5 возможно включение параметра Valet при аварийном выключении охранного режима. Водитель открывает дверцу, одновременно стартует режим тревоги. Производится тройной поворот ключа в замке из одного крайнего положения в другое, затем выполняется деактивация цепи зажигания. Выключение тревоги сопровождается стартом 4-секундного таймера отключения блокировки стартера, затем оборудование переходит в состояние «Валет».

Дополнительный режим Valet, используемый в процессе программирования, устанавливается длительным комплексным нажатием на кнопки 1 и 4 или 2 и 4. Автомобиль подаст одиночный гудок сиреной и мигнет лампами «аварийки», дисплей коммуникатора не показывает никаких дополнительных символов. Затем автовладелец вносит необходимые корректировки в соответствии с таблицами и рекомендациями, приведенными в инструкции по эксплуатации.

Помимо автоматического запуска мотора по управляющему сигналу с брелка magicar 5 имеет возможность заводить двигатель по внутреннему таймеру. При этом на дисплее отображается пиктограмма . Для правильной работы функции при первом использовании или после замены батарейки в брелке необходима настройка часов. Выполняется она в следующей последовательности:

Зажать на 2 секунды комбинацию из кнопок «II» и «III». Произойдет активация программирования брелка, сопровождающаяся звуковым сигналом.
Нажать на полсекунды «I». Время при этом начнет мигать.
Клавишами «I» и «II» необходимо выставить значения часов и минут соответственно.
Для фиксации установленных значений требуется покинуть режим программирования путем одновременного зажатия «II» и «III» в течении двух секунд. Данный процесс будет сопровождаться звуковым сигналом.

Неверная настройка времени приведет к рассинхронизации показаний брелка с реальными часами. Из-за этого не возможно правильно отрегулировать автоматический запуск по таймеру. Начало прогрева двигателя и салона будет происходить раньше либо позже ожиданий автовладельца.

Как снять режим Валет без брелка

На сигнализации Шерхан достаточно легко случайным нажатием включить режим «Valet». Очень часто это принимают за поломку системы: сигнализация не отвечает на удары, отказывает автозапуск, не программируются брелоки, светодиод горит постоянно. Работает только центральный замок и открытие багажника.

Чтобы отключить «Валет» без брелока, используйте многофункциональную кнопку, размещённую на видном месте.

Включите зажигание, двигатель не заводите.
На две секунды зажмите многофункциональную клавишу. «Валет» отключён.

Расположение сервисной кнопки

Расположения кнопки следует заранее уточнять у мастера, который устанавливал сигнализацию. Также можно узнать данную информацию из руководства по эксплуатации автомобиля, если система устанавливалась на заводе.

Чаще всего кнопка «Valet» располагается в таких местах:

под приборной панелью;
под «бардачком»;
в блоке предохранителей;
в районе педалей.

В случае самостоятельного поиска кнопки рекомендуется обращать внимание на индикатор светодиода, длина провода которого не больше 50 см. Кабель, отходящий от кнопки «Valet» должен быть еще короче (при условии, что в процессе установки провода не удлинялись) и располагаться возле центрального блока.

Как активировать valet на автомобиле

Включения режима «Валет» в автосинаглизации шерхан 5 производится кратким одновременным нажатием комбинации клавиш I и III. При этом на экране начнет отображаться пиктограмма Для отпирания и запирания дверей водителю следует использовать кнопку I. При активации режима valet должны наблюдаться действия охранной системы, отображенные в нижеприведенной таблице.

Активация valet на шерхан 7, аналогична magicar 5, но есть некоторые особенности:

об включении режима сообщает пиктограмма ;
открытие и закрытие дверей можно выполнять не только кнопкой I, но и клавишей II;
есть доступ к замку багажника;
разрешено использовать дополнительные каналы;
программируются брелки;
можно включить режим «Турбо».

Дополнительно magicar 7 и шерхан 9 имеют возможность активации режима «Валет» без использования брелка. Для этого следует придерживаться нижеуказанной последовательности:

Автомобиль должен находится в режиме «снято с охраны».
Включить зажигание.
Нажать кнопку на корпусе датчика вызова на протяжении двух секунд.
Дождаться вспышки аварийной сигнализации.
Кратковременно нажать кнопку датчика вызова. Пауза не должна быть более пяти секунд.
При необходимости ввести PIN 1.
Аварийка должна вспыхнуть дважды.
На протяжении пяти секунд следует кратко нажать клавишу датчика вызова. Система активирует режим «Валет».

Отключение режима турбо

Эксплуатация автомобиля с турбированным мотором имеет свои тонкости. Для предотвращения повреждений нагнетающего механизма запрещается глушить двигатель сразу после поездки. Для исключения необходимости ждать пока турбина остынет используется турботаймер. Данная функция интегрирована в сигнализацию шерхан. Благодаря этому, двигатель работает в течении двух минут на холостых оборотах по завершению поездки.

Для того чтобы включить или отключить режим турбо требуется нажать комбинацию клавиш «III» и «IV» на непродолжительное время. При этом в зависимости от состояния функции, будут наблюдаться сигналы и индикации, указанные в таблицах ниже.

заморочка следующая — с утра было все нормально.. после работы завелся с пульта, подошел к машине, открыл багажник, сложил вещи. ну это не важно

( 1 оценка, среднее 4 из 5 )

Настройка датчика удара

Для проведения регулировочных работ необходимо отыскать место где прикреплен датчик удара. Обычно устройство легко доступно для настройки. В случае возникновения затруднений с поиском, следует обратится на сервисный центр.

Датчик удара меняет свою чувствительность в зависимости от положения регулятора, расположенного на нем. Поворот по часовой стрелке повышает реагирование устройства на воздействие. Вращая регулятор в противоположную сторону, чувствительность уменьшается. В крайнем положении происходит отключение датчика.

Автомобильная сигнализация Sherkhan magicar сертификат работоспособности

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПРИЗНАН SCHER-KHAN MAGICAR A

SCHER-KHAN MAGICAR Система А є автомобильная сигнализация с управлением по радиоканалу за дополнительным пультом командиром с твердокристаллическим дисплеем . Система обмена информацией между брелком-коммуникатором и процессорным блоком сзади 800 м Сигнализация предназначена для роботов на бензиновых или дизельных автомобилях с системой впрыска топлива и бортовиком 12В. Блок процессора зачистки, датчик удара, датчик виклика, антенный блок виконан по стандарту ИП-40 и установка трансмиссии в салоне автомобиля. Сирена Viconan соответствует стандарту IP-65 и может быть установлена в моторном приводе, на расстоянии от впускного коллектора и высоковольтных систем.

Брелок-коммуникатор опций

Багатофункциональный, 4-кнопочный с твердокристаллическим дисплеем, дистанционное управление
Защита от перегрузок кодом расчетов MAGIC CODE
Аудио-визуальное подтверждение выбранных команд
Вибростенд
Над дальними соединениями до 800 м с процессорным блоком
Автоматическая индикация
Индикация разрядки аккумуляторной батареи
Индикация пружин аккумуляторной батареи автомобиля
Индикация температуры в салоне автомобиля
Индикация расхода часов
Индикация часа движения робота в автоматическом режиме
Дистанционный запуск двигателя
Программирование часа запуска двигателя (до точной точки)
Звуковой и визуальный режим для снятия тревоги
Оперативно, с брелока, программирование всех функций системы
Экономное проживание (один элемент ААА)

ФУНКЦИЯ процессорного блока

Автоматический запуск автомобилей с АКПП или МКПП
Роботизированные системы запуска как бензиновых, так и дизельных двигателей
Роботизированные системы и запуск двигателей, силовых турбин
Запуск двигателя по команде с брелока
Автоматический запуск двигуна кожа 2 года
Автоматический запуск двигуна в первые дни выполнения задач, кожа час 24 года
Поддержка запуска двигателя за сигналами от генератора, а так же шумами в бортовом обрамлении
Персональный код для доступа в салон автомобиля при вставленном ключе
Силовой выход управления центральным замком автомобиля
Принудительный ввод замка багажника
Принудительный привод управления аварийной сигнализацией (две ланцюги)
Тип программирования блокировки электрореле
Автоматическая постановка на охрану (запрограммированная функция)
Воспроизведение звука перед автоматической постановкой на охрану
Автоматический переход в режим охраны, если дверь не открывается
Инверсия звука перед автоматическим поворотом в режим охраны
Режим охраны без сиреневых сигналов
Два универсальных программируемых канала управления дополнительными надстройками
Возможность подключения отрицательного и положительного датчиков двери регулировка замков дверей при запуске и закрытии двигуна
Возможность постановки на охрану сигналами сиреневого цвета или без них
Уменьшение аварийной сигнализации об открытых дверях(Функция запрограммирована)
Режим «Паника» или JackStop
Дворовой датчик удара повышенной чувствительности с регулировкой чувствительности
Средство устранения не включения габаритных огней

Технические параметры АВТОСИГНАЛИЗАЦИИ

См.

тревожный сигнал:

Ввод в основное и дополнительное электрооборудование автомобиля

СЦЦС управляет подачей питания для:	Максимальное бренчание по каналу
Ланцюг блокирующий стартер или воспламеняющий	Iмакс = 0,2 А
Ланцюг Аварийные сигналы на борту	Iмакс = 10 А
Ланцюг Аварийная сигнализация правого борта	Iмакс = 10 А
ланцет воспламененный	Струбцина Imax = 30 A
ланцюг аксессуары	Струбцина Imax = 30 A
стартер	Бой Imax = 30 A
Ланчуг запалювання 2	Струбцина Imax = 0,2 A
Додаткова сирена	Струбцина Imax = 2 A
электрическое реле управления электрозамками дверей или штатной системой центрального замка (ЦЗ) автомобиля	Strum Imax = до 15 A
электрическое реле управления электрозамками дверей или штатной системой и центральным замком (ЦЗ) автомобиля	Strum Imax = до 15 A
Электрореле Керування электропривода замка багажника	Струбцина Imax = 10 A
Канал управления дополнительной надстройкой 1	Струбцина Imax = 0,2 A
Канал управления дополнительной надстройкой 2	Струбцина Imax = 0,2 A
Швеллер дворянства для охраны штатно установлен на ТС СТЦ	Струбцина Imax = 0,2 A

методы управления

Дистанционная радиочастотная передача (брелок) на частотах 433,92 МГц ± 0,2% с напряжением не более 10 мВт
Тип ключа поджига
Автоматическое отслеживание сигналов от датчиков

Захист электрический ланцюг

Запобежники. (автомобили находятся под управлением проекта согласно схеме подключения)

сфери захисту

Інші параметры

элементы жилые

* Примечание: В таблице есть среднее значение. Срок службы элемента жизни брелока зависит от интенсивности работы брелока и качества элемента жизни, режимов работы роботов брелока.

УВАГА! Преступно лишать себя других элементов жизни. Застой элемента жизни низкого качества может привести не только к скорому сроку службы брелока, но и к концу рабочего дня.

БРЕЛОК КОММУНИКАТОР

ПИДГОТОВКА Брелок-коммуникатор ДО РОБОТЫ

Перед использованием брелока необходимо принести его в рабочий городок, чтобы при транспортировке и закреплении контакта между аккумулятором и контактной пластиной брелока была вставлена изолирующая прокладка, чтобы аккумулятор будет выписан до тех пор, пока ухо не восстановится. Перед началом эксплуатации брелока вы можете его увидеть. Чтобы вывести фиксатор в поле зрения батареи, сдвиньте кабель в сторону к антенне. Извлеките аккумулятор. Визуализируйте изолирующую прокладку между батареей и пластиной бренчания. Вставьте батарею обратно, соблюдая полярность, указанную в нижней части дисплея батареи. Закрют крышку видик. Брелок готов к роботу.

СИМВОЛЫ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА

	Пусковой индикатор за таймером
	Индикатор режима ТУРБО
	Индикатор пассивной охраны на
	Сирень на индикаторе
	Индикатор датчика удара
	Индикатор включения виброзвена
	Индикатор автоматического управления центральным замком при включении зажигания
	Индикатор дверей
	Индикатор открытого багажника/капота
	Индикатор срабатывания, датчик циклического удара (дополнительный датчик)
	Индикатор выключателя автомобиля
	Индикатор питания
	Индикатор включения зажигания в режиме охраны, индикатор не включения габаритных огней
	Индикатор роботизированной трансмиссии брелока-командира
	Индикатор разрядки рабочего элемента брелока
	Индикатор режима VALET
	Индикатор запирания замков и индикация замков. Индикатор в режиме охраны

Назначение кнопок ДУ

Приклад позначен:

I — швидке (0,5 сек) Нажатие кнопки
I- — тривале (2 сек) Нажатие кнопки
(I+II) — швидке (0,5 сек.) сек.) Один час натиска кнопок (комбинация кнопок)
(I + II) — — trivale (2 сек.) Один час натиск кнопок (комбинация кнопок)

Номер канала управления	кнопка №	банальность натиска	Виконуванная функция (режим)
1	я	0,5 сек.	Включить/выключить режим защиты Включить/включить режим виклику Зажать тривиальный режим Включить/включить блокировку стартера/зажигание
2	(III+IV) —	2 сек.	Запись и редактирование фрагмента на голосовом модуле (Опция)
3	II	0,5 сек.	Управление дополнительным каналом 1
4	III	0,5 сек.	Управление дополнительным каналом 2
5	IV	0,5 сек.	Реконструкция системы
6	II-	2 сек.	Запуск и пуск двигателя с брелока
7	III-	2 сек.	см. багажник
8	IV-	2 сек.	«Паника». Затянуть кнопку I
9	(I+II)	0,5 сек.	Включить/выключить сирену
10	(I+III)	0,5 сек.	Включение/выключение режима «Служебный»
11	(I + IV)	0,5 сек.	Автоматическое управление центральным замком при включении/выключении зажигания
12	(II + III)	0,5 сек.	Включение/выключение автоматической постановки на охрану
13	(II+IV)	0,5 сек.	Запускать после включения/выключения таймера
14	(III + IV)	0,5 сек.	Включение/выключение режима «Турбо»
15	(I+III) —	2 сек.	Включение/выключение датчика удара
18	(I+II) —	2 сек.	Войти в меню программы 1
19	(I+IV) —	2 сек.	Войти в меню программы 2

Установка часа на дисплее брелока-коммуникатора

Установка часа расхода необходима перед началом работы системы, либо при смене батарейки, брелок жив. Выберите кроксы в соответствии с таблицей наведения.

croqui vikonannya		банальность натиска	Виконуванная функция (режим)
КРОК 1	(II+III) —	2 сек.
КРОК 2	я	0,5 сек.	Функция перехода в режим установки расхода час. Блимают показан расход час, (подтверждается звуковым сигналом брелока)
КРОК 3	я	0,5 сек.	Знаменательные годы
КРОК 3	II	0,5 сек.	Значение слова хилин
КРОК 4	(II+III) —	2 сек.

УВАГА! Установка точного часа с необходимой стиркой для правильного робота и автоматического запуска двигателя по таймеру.

Настройка режимов работы брелока-коммуникатора, виброзвонка, виклика, отображения температуры стандарт «°F» или «°C»

Для установки брелока, необходимого для режима робота, выберите кроксы, как показано в таблице.

croqui vikonannya	Номер кнопки или комбинация кнопок	банальность натиска	Виконуванная функция (режим)
КРОК 1	(II+III) —	2 сек.	Войдите в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом брелока
КРОК 2	III	0,5 сек.	Функция перехода в режим вики из машины. Нет никакого знака символа. Подтверждается звуковым сигналом брелока
	IV	0,5 сек.	Включение вибросигнала брелока. Нет никакого знака символа. Подтверждается звуковым сигналом брелока
	(I+IV)	0,5 сек.	Отображение температуры температуры «°F» или «°C»

Примечание: КРОК 2 виновен в бути виконий на 15 сек. написать КРОКИ 1.

Постановка на охрану [Кнопка (I)]

Закрыть двери, капот, багажник. Нажмите кнопку I брелока на короткий час. Система перейдет в охранный режим, дверные замки закроются, блокировка стартера (выстрел) включится до тех пор, пока тихо, пока сигналка не будет переведена в охранный режим.

При установке на защиту:

Включены датчики:

Сразу после отправки початка перепрошивки SID система восстанавливает контроль дверей, капота, багажника, виклику датчика автовладельца.
Датчик удара включится через 30 секунд. для вооружения.

Примечание: При постановке в режим охраны В показывал три сигнала с брелока, а на дисплее 5 сек. Блимы изображения открытых дверей или багажника, то есть что в машинах открываются двери, капот/багажник. Датчик двери, капота/багажника при замене будет неточно принят за защиту. Область капота не отображается на дисплее окремо, датчик капота должен быть подключен к проводу датчика багажника.

Снятие с охраны [Кнопка (I)]

Если система находится в режиме охраны, нажмите кнопку I на брелоке. Система знает о охраннике, замки дверей открыты, блокировка стартера (зажигания) включена.

С ведома охраны:

Запуск двигуна по команде с брелока [Кнопка (II)-]

Для запуска двигуна нажать кнопку II брелока на 2 секунды. Система находится в режиме охраны, дверные замки закроются, двигатель автомобиля запустится. При запуске двигуна на дисплее коммуникатора-брелока появится информация о часе, перешедшем в автоматический режим до окончания работы двигуна-робота. Час движения робота запрограммирован и может составлять 15/25/45/5 перьев (запрограммированная функция 2-4).

Для того, чтобы подобрать дорогу на машине. нужно открыть двери, вставить ключ зажигания в замок и повернуть его в положение «ON». На все у вас есть є 20 секунд, после окончания часа система передаст управление замку зажигания, если вы не включили зажигание, то привод будет сброшен. Если запуск выполнен не в первый раз, то система будет повторяться снова. Система виробля не более трех попыток запуска, чтобы перейти в режим cheer. Когда машина стоит, она не заводится, а собирается ехать на СТО для диагностики вашего автомобиля.

В момент пуска:

Система почти не запускает двигун, когда:

зажигание включено
Движение автомобиля даже после пусков бронирование для автомобилей с механической трансмиссией

При дистанционном старте:

Примечание: При автоматическом запуске автомобиля индикатор наработки покажет час, который был потерян до этого момента, если двигатель работает. Часы отображаются в звуковом режиме. Формат отображаемого часа в первом режиме: [XX xv:XX сек.]

С автоматической зупинкой двигун:

Дисплей багажника [Кнопка (III)-]

Растяжка и обрезка 2 сек. кнопку III брелока при открытии багажника. Если система находится в режиме охраны (двери заблокированы), то вы должны знать о защите, двери открыты, а стартер заблокирован. Для реализации центральной функции необходимо предъявить соленоид к замку багажника, который подключен к входу в основной блок системы.

При открытии багажника:

Преобразование системы в систему [Кнопка (IV)]

При необходимости перенастройки системы нажмите кнопку IV командирского брелка. Информация о состоянии системы будет отображаться на дисплее брелока-коммуникатора, а также подтверждаться сиреневым и аварийным сигналами.

При смене системы буду:

При смене системы индикатор расхода час показывает температуру в салоне автомобиля. Температура может отображаться как в °F, так и в °C. Температура в салоне автомобиля составляет 10 °C.

Многократное короткое нажатие кнопки IV брелока-коммуникатора в течение 6 секунд, впервые позволит узнать информацию о напряжении аккумулятора автомобиля в вольтах. Напряжение на автомобильных аккумуляторах 13,9В.

Режим Паника или JackStop™

При нажатии на кнопку N брелока в течение 2 сек. система перейдет в режим «Паника», либо в режим JackStop™ (блокировка от затопленного) — функция 1-4 запрограммирована. Сирена будет звучать 90 секунд, аварийный сигнал — спалахувати на 90 секунд. Режим «Паника» — это режим автоматического запуска двигателя. Писля конец 90 сек. система будет переходить в режим охраны до тех пор, пока не узнает об охране с брелока или в аварийном режиме. Режим «Паника» можно включить короткими нажатиями кнопки I. Режимы «Паника» и JackStop™ можно использовать по мере необходимости или при необходимости прикрутить уважение к автомобилю.

При активации режимов Panika и JackStop™:

Показания в алгоритмах «Паника» и JackStop™ (при наличии обратного значения программной функции 1-4):

УВАГА! Режим JackStop™ может отображаться только в крайних случаях. Это не из-за штатного, перманентно победившего режима СЦЦ, так это из-за переноса привода с часа на рук.

При выборе правильного режима проконсультируйтесь с фахивитом.

Активация Сиреневого сигнала [Кнопка (I+II)]

Короткий часовой натиск кнопок I+II брелока может включать или выключать сиреневые сигналы. Когда брелок издаст звуковой сигнал и прозвучит аварийный сигнал, вы начнете звонить. Индикацией включения служит символ сирени на дисплее брелока.

При включении сиреневых сигналов:

Режим VALET [Кнопка (I+III)]

Включение охранных функций системы и при передаче автомобиль на СТО для обслуживания можно ускорить в режиме VALET. Затянуть и отпустить кнопки I+III брелока.

В режиме VALET можно управлять дверными замками и выключателями. Кратковременно нажмите кнопку I, чтобы выключить или активировать замки.

Режим VALET отображается на дисплее символом

Для входа в режим VALET быстро нажмите кнопки I+III брелока

При включенном режиме VALET: включено:

Подключение дворового датчика удара [Кнопка (I+III)]

Можно включить дворовый датчик удара. Один час нажмите и уменьшите 2 секунды. кнопки I+III брелока, в результате датчики будут включаться или выключаться. Символ на дисплее брелока указывает на активацию датчика. Установить датчик необходимо, если оставить машину там, если можно воспользоваться правом (машина стоит возле трамвайных путей, в машине ребенок или существо).

При подключенном датчике удара:

При включенном датчике удара:

Датчик удара называется двувневым, поэтому на автомобиль идет два равноценных напыления.

При слабом ударе система срабатывает 4 короткими сигналами сирени и 4 сигналами аварийных сигналов. Брелок — командир подает короткий звуковой сигнал, на дисплее дирижабль-символ удара по машине. При сильном впрыске система уходит в тривиальный режим на 30 секунд.

Управление центральным замком включением и включением зажигания [Кнопка (I+IV)]

При кратковременном, часовом натиске кнопок I+IV брелока возможно включение или автоматическое включить центральный замок (ЦЗ). Если есть активы, то дверные замки автоматически закроются через 30 секунд. для этого при работающем двигателе будут открываться все двери, закрываться капот/багажник. Администрирование замков будет просматриваться тайно при активации. Индикацией включенной функции служить символ на дисплее брелока.

При включенной функции управления центральным замком отображается следующее:

При активации отображается функция управления центральным замком:

Режим пассивной охраны [Кнопка (II + III)]

Функция пассивной настройки включается/отключается коротким нажатием кнопок II+III брелока. При включении пассивной постановки система автоматически переходит в режим охраны через 30 секунд. когда последняя дверь закрыта, или когда дворяне защищены брелоком. Система проактивно формирует аварийные сигналы и (или) сирень кожи 10 сек. Якшо с растяжкой 30 секунд. двери (капот/багажник) будут открыты, то через 30 секунд система перейдет в режим охраны. при закрытых дверях (капот/багажник).

При включенной пассивной настройке:

Установка таймера автоматического запуска двигателя [Кнопка (II+IV)]

В течение короткого часа нажимайте кнопки II+IV брелока на включение или включение запуска двигателя по таймеру. Индикацией запуска двигателя по таймеру является появление на дисплее брелока значка «ТАЙМЕР». Система имеет два режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель в первые часы установки, второй режим позволяет запускать двигатель периодически, скин 2 года по программе (для охлаждения салона в стране с жарким климатом). Два режима сразу не могут быть победными, нужный вам режим можно реверсировать запрограммированными функциями 2-3

Для автоматического запуска двигуна по таймеру в требуемый час (24 года) необходимо выбрать резервный режим. Для Циого:

Занять час на запуск (разд. Таблица)
Нажать кнопки II+IV и открыть «ТАЙМЕР»

кроки виконання	Номер кнопки или комбинация кнопок	банальность натиска	Виконуванная функция (режим)
КРОК 1	(II+III) —	2 сек.	Войдите в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом с брелока
КРОК 2	II	0,5 сек.	Функция перехода в режим установки часа таймера. Блимают показывают раньше установленного часа (подтверждается звуковым сигналом брелока)
КРОК З	я	0,5 сек.	Знаменательные годы
КРОК З	II	0,5 сек.	Значение слова хилин
КРОК 4	(II+III) —	2 сек.	Вход в режим программирования функций брелока. Подтверждается звуковым сигналом брелока

Для того чтобы включить или запустить двигун по таймеру на 2 года, нажмите кнопки II+IV брелока. Устанавливать час запуска в полном режиме не нужно, первый запуск двигателя будет виден через 2 года после включения режима.

При включенном пуске двигателя по таймеру:

Примечание: Автоматический запуск двигуна по таймеру через кожу 24 года в середине день запуска двигуна в первый час, когда Ваш автомобиль находится в парковочном положении по зоне брелока.

УВАГА! Час запуска двигуна по таймеру — 24 часа.

Режим ТУРБО [Кнопка (II+IV)]

Если автомобиль оснащен Турбо — двигуном, то при движении банального робота на высоких оборотах не рекомендуется сразу заводиться. Виноват двигун в працювати на холостых пленках День нужен для охлаждения турбины. Для передач в системе SCHER-KHAN MAGICAR A используется режим TURBO (турботаймер). Если включен режим ТУРБО, то в конце поездки двигун будет працювати с натяжкой в 2 минуты. Для включения или выключения режима ТУРБО быстро нажмите кнопки III+IV брелока.

При включенном режиме ТУРБО:

Для активации режима в конце поездки посетите на следующий день:

Переведите коробку передач в нейтральное положение или в положении «П».
Поверните ключ в замке зажигания из положения ON в положение OFF. Двигун будет продовжувати працювати письля цго 2 мин.
Выйдите из машины, закройте двери. Як только двери будут закрыты, аварийный сигнал больше блимати

Теперь вы можете перевести систему в режим охраны. Двигун по цому буде працювати до конца 2 мин. интервал. При постановке автомобиля в режим охраны датчики дверей, капота/багажника, датчик будильника охранника не безопасны, а датчик удара начнет останавливаться. Привод будет неточно зупинения, когда спрацовванный датчик двери, капота/багажника и система переходит в тривиальный режим. При необходимости можно дополнительно зупинить двигун, нажав на 2 сек. кнопку II брелока.

Управление дополнительным каналом 1 [Кнопка (II)]

Как только в вашем автомобиле появится электромеханический замок капота, дополнительная предпусковая блокировка или даже дополнительное владение, вы сможете управлять роботом дополнительного навесного оборудования с помощью дополнительного ключа брелок Для полного потяните и отпустите кнопку II брелока. На выходе дополнительного канала 1 процессорного блока появится кратковременный аварийный сигнал (функция 2-5 запрограммирована). Сигналы сирени и габаритных огней будут отображаться при управлении дополнительным каналом в залежи по запрограммированной функции 2-5. Если канал запрограммирован на тривиальный сигнал (Значение 4 программных функций 2-5), то система будет включаться и включаться сиреневым и аварийным сигналами. Если на входе в предканальный канал запрограммирован короткий сигнал, то система примет ввод только в канал. Дополнительный канал недействителен в режимах VALET и в триггерных режимах.

Примечание: Если на входе дополнительного канала запрограммирован короткий сигнал, то система примет ввод только на канал (запрограммирована функция 2-5)

Управление дополнительным каналом 2 [Кнопка (III) ]

Как только в вашем автомобиле появится электромеханический замок капота, дополнительный предпусковой замок или даже дополнительное имущество, вы сможете управлять роботом дополнительного навесного оборудования с помощью дополнительного брелока. Для полного потяните и отпустите кнопку III брелока. На выходе дополнительного канала 2 процессорного блока появится кратковременный аномальный сигнал (функция 2-6 запрограммирована). Сигналы сирени и габаритных огней будут отображаться при управлении дополнительным каналом в паровой зоне по запрограммированной функции 2-6. Если канал для программирования тривиальный сигнал (Значения 4 функции программы 2-6), то система будет включена и включена по сиреневому и аварийному сигналам. Если на вход предканального канала запрограммирован короткий сигнал, то система примет ввод только в канал.

Дополнительный канал недействителен в режимах VALET и в триггерных режимах.

Включение дополнительного канала:

Выемка предаткового канала:

Примечание: Если на входе дополнительного канала запрограммирован короткий сигнал, то система примет ввод только на канал ( программируется функция 2-6)

тривиальный режим

Если в режиме охраны будут открыты двери, капот/багажник, то система перейдет в тривиальный режим на 30 сек. , сигналы тревоги и сирень будут длиться 30 сек. Писля конец 30 сек. сигнализация перейдет в режим охраны. Если зона срабатывания датчика удара (сильный прилив), то система перейдет в режим срабатывания на 15 секунд. Писля конец 15 сек. система перейдет в режим охраны. При отложенной зоне датчика на удар (слабый приток) система не переходит в тривиальный режим, а вместо того, чтобы видеть серию коротких сигналов сиреной и аварийным сигналом. Закрепить тривиальный режим можно коротким нажатием на кнопку I брелока. Замки невозможно открыть в любое время, и система переходит из тривиального режима в режим охраны.

Для режима мелочи:

режим нагадывания

Если брелок-командир, сняв сигнал тревоги датчиками дверей, капота/багажника, датчик удара, датчик виклика, и посетитель сразу не был отмечен, затем брелок, после передачи сигнала тревоги, переходит в режим тревоги (с короткими звуковыми сигналами, сигнализирующими о тревоге, ). Для настройки режима автоблокировки и изменения положения автомобиля нажмите кнопку IV брелока или кнопку I для входа в режим охраны и активации замков дверей.

В режиме нагадывания:

Примечание: Брелок-командир не переходит в режим прокачки при отклонении сигнала от датчика на удар (слабый впрыск)

Виклик владельца автомобиля

При необходимости постучите по плетенке автовладельца твердым предметом (монетой, ключами и т.п.) рядом с датчиком виклика. Светлодиод сенсорный виклик спал зеленым цветом. Функция плетения владельца автомобиля доступна сразу после постановки в режим охраны.

Для закрепления сигналов брелока-командира нажмите на кнопку I брелока. Чтобы зафиксировать сигналы брелока-командира и изменить рамку автомобиля, быстро нажмите кнопку IV.

С плетением владельца автомобиля:

Доступ в автомобиль без брелока

Доступ в автомобиль без брелока можно найти в широком ассортименте видов. Например, при вставленном брелоке батарейка находится в брелоке, если вы посещаете пляжи и не хотите брать брелок с собой (брелок и ключи заперты в машине). Система SCHER-KHAN MAGICAR A предлагает большую гибкость. Доступ будет предоставлен только вам, в системе хранения персонального кода, который хранится в количестве цифр. Значение номера скина к коду можно изменить от 1 до 9. Таким образом, код может быть от 1111 до 9999. Введенный код и вторая запись выводятся через датчик плетения дворников автомобиля.

Написание персонального кода:

Для того, чтобы можно было ускорить работу всей функции, необходимо ввести свой код в память системы. Для лота виконати килка крокив:

Умкнить
Открой двери
Поки светлодиод блим, прочитай количество раз на датчике виклика, по первому номеру кода. Через 1,5 сек. svitlodiod подтверждают номер с красными рукавами и еще раз блимати.
Poki svitlodiod blim, прочитайте на датчике вики несколько раз, по остальным цифрам кода. Через 1,5 сек. svitlodiod подтверждают номер с красными рукавами и еще раз блимати.
Poki svitlodiod blim, прочитай количество раз на датчике виклика, по третьей цифре кода. Через 1,5 сек. svitlodiod подтверждают номер с красными рукавами и еще раз блимати.
Poki svitlodiod blim, прочитай количество раз на датчике виклика, по четвертой цифре кода. Через 1,5 сек. svitlodiod подтверждают номер с красными рукавами.
При подтверждении запрограммированного кода V вы услышите один сиреневый сигнал, аварийный сигнал спал не один раз.

Это как бы что-то пожалели кроксы, тогда надо код записать, исправляя с 1 пункта. Скрин время светлодиод в датчике будет спалахувати зеленым цветом. Час між дует грешно, но меньше 1,5 сек.

Светлодіод швидко белім червячным цветом; Если Светлодиоди не слепил имя червя, то я знаю из пункта 1.

Poki svitlodiod blim, прочитайте на сенсорной виклике количество раз, по первому номеру кода. Через 1,5 сек. svitlodiod подтверждаю введение первой фигуры с червоным спитом и еще раз блимати.

Поки светлодиод блим, прочитай на датчике виклику количество раз, по другим номерам код.

Через 1,5 сек. светлодиод для подтверждения введения еще одного рисунка с червоным спитом и чуть ли не блимати еще раз.

Poki svitlodiod blim, прочитай количество раз на датчике виклика, по третьей цифре кода. Через 1,5 сек. светлодиод для подтверждения введения третьей цифры с червоным спит и чуть ли не блимати еще раз.

Poki svitlodiod blim, прочитай количество раз на датчике wiklik, по четвертой цифре кода. Через 1,5 сек. svitlodiod подтвердить введение четвертой цифры с красными рукавами.

Если введенный код правильный, то система знает о режиме охраны, замки дверей отображаются, на пульт поступает сигнал о защите системы.

Если введенный код недействителен, то на брелок к плетенке мастера придет сигнал, и вам нужно будет повторить все действия, исправляя с пункта 1. Система позволяет протестировать введенный код в течение 30 минут. Если код вводимых данных недействителен, то ввод будет заблокирован на 24 года, или до тихих времен, доки В не знают системы охраны дополнительного брелока.

Аккумулятор «Захист» (улучшенные габариты)

Система дополнительной помощи по очистке аккумулятора автомобиля от разряда. Если В закинули в габарит, то при постановке в режим охраны брелок-командир подаст серию звуковых сигналов в течение 5 секунд. В течение всего часа на дисплее будет мигать изображение замка и габаритных огней. Сигнал будет повторяться в течение 30 секунд. три раза.

Блокировка или зажигание стартера

Система в режиме защиты не позволяет запустить двигатель автомобиля. При попытке запуска двигуна в сторожевом режиме система передаст сигнал тревоги на пульт управления. Сигнализация о включении зажигания будет визуализирована миганием лампочки на брелоке командира, звуковым и вибросигналом. Режим роботизированной блокировки двигателя вибрирует при установке системы на СТО и сохранении значения двух запрограммированных функций 1-4 и 1-8. Подробнее о блокировке двигателя вашего автомобиля вы можете узнать на месте установки системы. При вибрации блокировки стартера система защитит стартер автомобиля при его повторном включении, когда двигатель заводится в автоматическом режиме.

Увеличенное открывание дверей

Система переходит к открыванию дверей (функции 1-2 запрограммированы). Если важна функция вибрано для нажатия клавиш, аварийная сигнализация дирижабля, как дверь автомобиля открыта.

Захист в радиоканал от кода переопределения

Система может использоваться для специального контроля команд, передаваемых брелком. При надавливании на кожу кнопки на брелоке системы и код принудительно меняются по специальному алгоритму. Это сложно для захвата системы в виде перевода на код и ее подборку (интеллектуальная злобная система и защита). Алгоритм получения кода специальной фрагментации для системы SCHER-KHAN MAGICAR уникален, поэтому не застревает в современных охранных системах крупнейших брендов.

Захист двигун в режиме автозапуска

Система в режиме автозапуска непрерывно прошивает за роботом. Если двигун заглох до конца цикла прогрева (несовместимость двигуна или догорание), то через 20 секунд этого не происходит. прошивается процессорный блок системы. повторный автоматический запуск двигуна будет озлоблен до отказа от несправедливости. Для автомобилей с механической коробкой передач необходимо знать резервный режим.

Регулировка чувствительности датчика к удару

Вы можете настроить чувствительность датчика к удару в отложениях ваших устройств. Для регулировки чувствительности датчика передачи используется регулятор. Вращение регулятора вслед за стрелкой часовой стрелки увеличивает чувствительность, а при повороте напряжения ее изменяет – вправо до включения датчика. Обратитесь на СТО по поводу установки датчика удара, неисправность легкодоступна для регулировки.

Регулировка чувствительности датчика к плетению vlasnik

Вы можете настроить чувствительность датчика к плетению владельца автомобиля в присутствии своего автомобиля. Для регулировки чувствительности датчика зацепления ступеней регулятор имеет три положения. Экстрим лива мельче

Модель, до которой инструкция: Scher-Khan Magicar A

Дана инструкция написана русским языком

Еда и советы о Scher-Khan Magicar A

Будь лаской, если у тебя есть є еды или видишь, напиши пару строк в форму ниже. Как только вы сдали инструкцию, вы не могли вернуться, потому что я воспользуюсь этой функцией, напишу вашу еду, наши faqs попытаются узнать, что ответ для вашего блока питания.

16.10.2011 г., вікторія : Помогите быть лаской, не запускать автозапуск
06.11.2011 г., lech : Как включить турбо режим?
07.11.2011 г., Коля : Добрый день. Фокус автомат 2, МКПП. Проблема обидная. На холодном двигуне, на доп пуск, не заводятся — нажимаю кнопку 2 2 секунды, брелок пищит 3 раза, машина пищит 3 раза, морг 5 раз. нет таких проблем, чтобы быть горячим. ничего не вижу справа. Помогите быть лаской
10.11.2011 г., Игорь Ярославович : Иду.
Какие бывают модели «Scher-Khan Magicar A»? Купил б/у машину, инструкции нет, скачал в и-но 2 абсолютно разных по функциям:
1) 1 меню 21 функция, 2 меню — 20.
.html
2) 1 меню 8 функций, 2 меню — 6 (первые две вільни).
http://www.autoelectric.ru/autoalarm/scherkhan/magicar-a/magicar-a-ug. htm
Деякие функции не программируются по первой инструкции, деякі — по другим.
Вы попадаете на выбор режима (номер кнопки на брелоке) — викид для режима пр-ня.
Ровно є автозапуск, але працює только с кнопок. Не могу исправить ТАЙМЕР.
Давай, як пинетка!
Спасибо!
26.11.2011 г., Сергей : Привит, у меня кнопки обозначены не цифрами I, II, III, IV, а пиктограммой — 1-я кнопка: рис. замок видкр/закр, 2-я: динамик Х, 3-я: рис. ствол /, 4-й: рис. солнце. Подскажите плз. — какой у меня Magicar (на брелоке написано 2-way autocontrol). Спасибо.
17.12.2011 г., Ermek : Купили автоподзавод в Дубае, бренд FIRECAR. Є такая проблема, должна быть ласка.
18.01.2012 г., Владимир : 1. Дизайнер конструкции брелка с дисплеем просто хочет потихоньку пристрелить за него робота. 2. Автозапуск программы по температуре просто НЕВОЗМОЖЕН. Висновок — система в целом не загажена, хоть и из розы вырастет дрибницы.
18. 01.2012 г., Михайло : Добрый день, купил машину у SCHER-KHAN
старый добрый
19.01.2012, Михаил садитесь в машину, вставьте ключ в горелку, поверните, но не заводите, если хотите написать программу, то можете запутаться
26.01.2012 г., Ленар : Иду!! нияк не устанавливайте таймер через 4 или 2 года!! После попытки пропустить нарушение заводского меню в чеке через 4 или через 2 года висит значок таймера, а после попытки:
28.01.2012 г., Руслан : Проблема як и я 18.01.2012, Михайло: Добрый день, купил авто у SCHER-KHAN
MAGICAR А, при автозапуске 5 хилинов, хочу еще часа на вход в меню программы брелок 3 раза и ничего не менять. а так же не заводится по таймеру, если хочешь выставить час и если включен таймер на брелоке.
пожалуйста, будь лаской scho robiti?
Попробовав и повернув ключом, по сигналке.
Просто сделайте первый шаг. Далее для выбора нужных функций нажимаю кнопку 4, как по инструкции. Ничего не вибрируйте((
Як завжди, показывать только стан (температура, заряд батареи).
Как робити?
Спасибо!
31.01.2012 г., Вячеслав : Добрый день, подскажите задачу: нажав кнопку 4 и нажав в режим «паника», когда начинает играть сирена, и я могу заменить эту кнопку 1 нажатием 2, когда алгоритм блокируется стартером. все нормально.
31.01.2012 г., Елена : АНАЛОГИЧЕСКАЯ ПРОБЛЕМА! Еще нужна дополнительная помощь, а то от меня скоро режим паники включится!
Иду!! нияк не уходи, поставь таймер через 4 года или через 2 года!! После попытки пропустить заводское меню, в чеке через 4 или через 2 года висит значок таймера, а после попытки:
1) Войти в программный режим и вибрировать меню программ.
Для входа в Меню №1 нажмите кнопки (I+II) на 2 секунды. Сирена подаст один короткий сигнал, сигнал тревоги срабатывал не один раз, вы сможете убедиться в этом самостоятельно.
2) Нажмите кнопку IV 13 РАЗ (не нажимайте кнопку IV 13 раз только для того, чтобы прозвучать до 8 раз и войти в программный режим). Давление на кожу кнопки будет
подтверждается коротким сиреневым сигналом (если горит) i
аварийный сигнал сна
3) Проверить счет секунд. Система подтверждает номер вызова
для изменения функции короткими сигналами сиреневого цвета и спящими аварийными сигналами
. Прозвучит 13 коротких сиреневых сигналов.
4) Нажмите кнопку 3, чтобы выбрать значение функции 4 ГОДА. В
тревожная сирена звучит 3 коротких сигнала, будильник
сигнализация сна 3 раза.
Включает клещ «Таймер» для кратковременного нажатия кнопок 2+4
Что я не так делаю? Не могу ошибиться по инструкции программы!! zzdalegіd огромное спасибо!!!
01.02.2012 г., роман : Добрый вечер, у меня система Шархан А, закрываю, але не відрива, блокировку двигуна не знаю, зачем реанимировать? Подари радость
02.02.2012 г., Елена В. : Добрый день, прошу уточнить как настроить автозапуск при температуре ниже -15, проблема в том, что если я захожу в меню (1+2) нажимаю кнопку 4 2 раза это указано в инструкции система подтверждения виновата 2 сигнала і с сиреневым сном, а брелок заменит всю отмычку 3 раза и все!!! ??? еда: как настроить функцию 1-21(2)?????? Заранее спасибо за разъяснения!
04. 02.2012 ,: Ура! Сёогні пройшов перчет ТО (це так, к слову), и за одно спилкулся про сигналку. Пацан электрик молодец, не попросив ни копейки, всего за пару хилин вявив и заявив причину.
Так и ось. Если я смотрю на кочан меню, мне это сойдет с рук, но я только что получил первый горшок. Правильно так бояться. Это первый крокодил, сигнал один раз пикє, сами по себе, готовы к очередному кроку. А теперь увага. В момент «пинка» может пройти не более 5 секунд, для того, чтобы выбрать функцию нажатием кнопки 4, которую вы хотите изменить. Жалко: на первую проверку больше 5 секунд, потом сигналка все перевернула в початок. Сейчас экспериментирую с параметрами Сезона, ставя его на запуск по таймеру, буду гадать, как он запустится. И за час буду программировать двигатель на дистанционный запуск меняющийся за пару секунд. Еще раз спасибо вате из салона дилера за подарок!
До речи, о видении, 5 секунд в мануале, слов нет…
08.02.2012 г., Виталий : Виникла складная, так как только я могу выключить ключ, либо ключ в положении АСС, сигналка уйдёт на охрану через 10 секунд (примерно), я не хочу видеть двери или багажник. Стою у машины и удивляюсь как мои ключи в огне, крутит рацию и машину охранять :((( После похода домой за запасным брелоком.
11.02.2012 г., Анастасия : Не могу разблокировать стартер….. как разблокировать ?? Алгоритм для чего?
08.04.2012 г., Максим : Иду! На марке 2 varto scher khan magicar a! В час дня машина встала на охрану (блок ударился о панель), из-за чего машина заглохла и до сих пор не заводится. Працю всех форсунок. Як розблокувати цей глюк?
21.04.2012 г., Руслан : Разрядившись, аккумулятор поднимается, заводя машину от «сигареты», что включит режим домкрата. Теперь не могу включить, брелок только для закрытия и открытия замков дверей, чтобы помочь мне, если мы приласкаем причину.
23.04.2012 г., Георгий : Добрый день, помогите, будь лаской розибратися, у меня сигнал по сигналу Шер Хан Магикар А. Волнует освобождение и знание батареи от батареи. Z Guard известен при запуске через 3-5 секунд. глухо вивуб запалювання, а при автозапуске працює. Переключиться в режим VALET, но все можно сделать через 3-5 секунд.

Витаємо!

Витаємо Вы член семьи Magicar.

Мое дякуємо Вам для тех, кто выбрал для своего автомобиля автосигнализацию Magicar, современную систему охраны автомобиля с функцией дальнего запуска.

Mi, Youngshin Electronics Co. Ltd, постоянно в наличии у нас автосигнализация для максимального комфорта и безопасности вашего автомобиля. Совершенство и совершенство головной организации Youngshin Electronics Co. Ltd.

Кроме того, когда вы вставляете аккумулятор в брелок автомобильной сигнализации, все интеллектуальные символы появляются на кристаллическом дисплее для музыки.

Важная информация

Чтобы активировать систему в автомобиле с механической коробкой передач, перед выходом из автомобиля необходимо перевести сигнал Magicar в режим «Добавить пуск».

Режим «Депозитный старт» означает, что когда вы покидаете свой автомобиль, коробка передач находится в нейтральном положении. Не переводите сигнал в режим «Старт депозита» в тот час, когда вы находитесь у своего автомобиля. В случае неисправности дверного замка может пригодиться автомобильная сигнализация.

Ваш автомобиль виноват в том, что заводится только на стоянке или на нейтральной станции по дополнительному ключу. Якшо двигун заводится при любом виде СТО, режим АКПП вибрировать не безопасно. В случае с младшими випадами нет никаких оснований для каких-либо успехов, кроме как для сучек через режим МКПП.
Серийный номер брелока-коммуникатора автосигнализации необходим для гарантии. Будьте лаской, переконайте в указанный на вашем брелоке серийный номер.
4. Сервис сервисных систем, можно, вам заплатят, если авария Викликана по самопроизвольному рывку, к неправильным победителям, или по неправильному взгляду на автомобильную сигнализацию.

Гарантия Youngshin не распространяется на дополнительное оборудование, такое как электрические замки или реле.

Сей пристій знаки викторианской с метой автобезопасности. .. Огорожена установка автосигнализации в інших целях.

! Мы не подвержены неизбежно несчастным парам, по какой-либо причине, из-за непревратностей побед.

Функция питания системы автосигнализации
Постановка на охрану без сиреневой автосигнализации
[(III+IV)] Запись и гравировка в голосовом модуле (запрограммированная функция)

Описание брелока автосигнализации

Брелок-коммуникатор для моделей RF2WN є 4-х кнопочный FM-брелок с двусторонней связью .

Цветной твердокристаллический дисплей пейджера автосигнализации Magicar

Цветной твердокристаллический дисплей пейджера дистанционного управления автосигнализацией Magicar уникален. Есть некоторые показания для постоянного оповещения о воде о транспортном средстве. Пиктограммы, которые отображаются на дисплее брелока автосигнализации, обозначают те функции, которые используются в данный момент.

Пиктограммы ЖК-дисплея автосигнализации

















	1. Годинники. 2. Температура в салоне. (°F°C) 3. Полный час работы робота двигун. 4. Равномерный заряд батареи.

Назначение кнопок брелка-пейджера автосигнализации

1	я	1/2 сек.	Сигнальный режим — Вкл. / Викл., З д П — Он. /Викл., Сирена — Викл., Блокировка стартера (Антиугон) -Вкл. / Викл.
2	И — (1)	2 сек.	Автоматическая постановка на охрану включена. (На дисплее появится пиктограмма Auto).
3	И — (2)	2 сек.	Автоматическая постановка на охрану для закиста включена на более длительный период времени. (На дисплее появится пиктограмма блимати Auto).
4	И — (3)	2 сек.	Автоматическая постановка на охрану включена.
5	(III+IV) —	2 сек.	Запись и воспроизведение на голосовом модуле (опционально)
6	II	1/2 сек.	Д Щоб отримати додаткову канал 1
7	III	1/2 сек.	Д Щоб отримати додаткову канал 2
8	IV	1/2 сек.	Функции о просе
9	II —	2 сек.	Функция автостарта — Вкл. / Викл.
10	III —	2 сек.	Управление замком багажника
11	IV-	2 сек.	«Паника» — нажать I, включить сирену
12	(I+II)	1/2 сек.	Замикання/Відмикання замок без сирени — вкл. / Викл.
13	(I+III)	1/2 сек.	Режим гнезда — Вкл. / Викл.
14	(I+IV)	1/2 сек.	Блокировка зажигания — вкл. / Викл
15	(II + III)	1/2 сек.	Пассивная постановка на охрану — Вкл. / Викл.
16	(II+IV)	1/2 сек.	Режим таймера запуска — Вкл. / Викл.
17	(III+IV)	1/2 сек.	Турбо-режим — Вкл. / Викл.
18	(I+III) —	2 сек.	Детектор удара — Вкл. / Викл.
19	(I+II) —	2 сек.	Меню программирования 1 — Советы установщику
20	(I+IV) —	2 сек.	Меню программирования 2 — Советы установщику

Примечание:
«-» Если вы заказываете такие, вам нужно нажать кнопку на 2 секунды.
«()» Если заказывать те кнопки, которые нужно нажимать сразу.
«() -» Если вы заказываете эти кнопки, то их нужно зафиксировать сразу на 2 секунды.

Дополнительные функции кнопок

КРОК 1	(I+II) —	2 сек.	Почувствовав короткий сигнал подтверждения команды.
КРОК 2	(Я)	1/2 сек.	Войдите в режим установки часов. Цифры блемают. Почувствовав короткий сигнал подтверждения входа.
КРОК 3	(Я)	1/2 сек.	Спросите год.
КРОК 3	(II)	1/2 сек.	Спросите Хвилини.
КРОК 4	(II)	2 сек.	Перейти в режим установки часов. Когда вы почувствуете короткий сигнал для подтверждения. Вы можете вибрировать с опцией.

2. SDP и режим вибрации. Вибирь между °C и °F для отображения температуры.

КРОК 1	(II+III) —	2 сек.	Почувствовав короткий сигнал о подтверждении команды
КРОК 2	(III)	1/2 сек.	ВКЛ/ВЫКЛ Включение/выключение Z d P Подача короткого сигнала при подтверждении команды.
	(Ив)	1/2 сек.	ВКЛ/ВЫКЛ Включает/отключает режим вибрации. Почувствовав короткий сигнал подтверждения команды.
	(I+IV)	1/2 сек.	Установите °C или °F для отображения температуры.

Примечание: КРОК 2 необходимо пройти за 15 секунд.

Кожен учасный автовольник, врахоючи реальности жизни года, просто импульсы оборудовать свой транспорт контр-системой. Сигналы, как можно продать оборудование за год, продаются не только по цене, но и по качеству автомобиля, но и по функциональным особенностям. Из материала вы можете узнать, какая сигналка Магикар, какие характеристики вон у володи и как правильно настроить.

Характеристики автосигнализации Scher-Khan серии Magicar

Основные характеристики контринтуитивной системы можно увидеть на модели Magicar A. Обмен информацией между пультом и блоком управления можно использовать на расстоянии до 800 метров.

Дается модель контринтуитивной системы и дается возможность автозапуска двигателя по командам. Причем команда может поступать с пульта, с внешнего устройства или с внутреннего таймера, который сам по себе может активироваться при той же температуре. Кроме того, при запуске двигателя система будет заряжать и заряжать аккумуляторную батарею.

Автосигнализация данной модели может устанавливаться на бензиновые двигатели внутреннего сгорания, Так и на дизельные агрегаты оснащенные системой пожарного впрыска и являющиеся разновидностью трансмиссии. Зачистку к блоку управления, а также для управления ударом и викликом, антенный адаптер Viconan соответствует стандарту IP-40. Все элементы виновны в установке в салонах автомобилей. Сама сирена без наличия стандарта ИП-65, її допускается установка в моторном отсеке, отданном от ВВУ и выпускном коллекторе.

функционал

Для початка выбран функционал чотири кнопочного пульта управления, оснащенного хрустальным экраном:

возможность восстановления при возможной перегрузке кода дани Магического Кода;
активация и деактивация режима охраны для дополнительных ключей;
визуальное и звуковое подтверждение команд, например визуальный сигнал;
Вибрация панели управления при виде текущей команды;
для завершения звуковых импульсов;
установка оборудования с выдвижной антенной, подключение к блоку управления возможно на расстоянии 800 метров;
сообщение на экран брелока;
на экране отображается уровень разряда батареи брелока;
также на экране можно увидеть данные о заряде батареи;
Индикация температуры в салоне автомобиля;
демонстрация текущего часа на панели управления;
показать часы работы блока питания для автозапуска;
возможен запуск двигателя на расстоянии;
возможность самостоятельного определения часа запуска силового агрегата;
в том случае, если включена сигнализация, включится сирена, брелок включит дежурных по дополнительному звуковому и визуальному сигналу;
при необходимости владелец автомобиля может настроить все необходимые опции на дополнительном пульте дистанционного управления;
Попробуйте жить с одной батарейкой ААА.

Для возможности работы без середины самого блока управления:

возможность автозапуска двигуна в автомобилях с коробкой автомат или с «механикой»;
возможна установка как на бензиновые, так и на дизельные агрегаты;
Возможность установки зенитного комплекса на автомобиль с турбодвигателем;
возможность запуска двигателя по команде, подаваемой с пульта;
возможность запуска двигателя внутреннего сгорания дистанционно скиньте два, пока он есть;
если нужен автокласс, можно вывести автозапуск мотора на 24 года;
Как только мы это уже видели, модель также передает возможность дистанционного запуска двигателя внутреннего сгорания, даже если температура в салоне поднимается до поющей отметки или по команде;
при необходимости автомобилист может подключить номер автозапуска двигуна;
блок дозволения керування запуска двигателя внутреннего сгорания импульсами от генератора приставки, при появлении шумов в бортовом обрамлении;
также є возможность вибрации и установки максимального или минимального часа оборачивания стартера к механизму;
если встречная установка ставится на дизельный автомобиль, то автоклассник может проснуться и запустить робота;
возможность установки пускового часа включения навесного оборудования и дополнительных устройств при запуске силового агрегата;
возможность установки часа в турбо режиме;
блок управления имеет персональный код для защиты автомобиля при вставке брелока или ключа, одинаковых PIN1 и PIN2;
Возможность двухэтапного подключения счетчика-системы к персональному коду персонального кода без нового;
блок керующий и аппаратуры со шлюзом для подключения и управления центральным замком автомобиля;
є Опция приоритетного отображения водных дверей;
то же блок снабжен силовым вводом для открывания двери багажного отделения посетителя;
наличие силового вывода для подключения световых сигналов;
можно настроить и запрограммировать тип реле блокировки;
опция постановки автомобиля на охрану при работающем двигателе;
вариант автоматической установки транспортного засоба для защиты;
Кроме того, это функция зоны освещения в салоне (автор видео — Андрей Артамонов).

Модельный ряд

Купить сигналку Mgicar, автолюбителям хорошего настроения модели:

Magicar 13. Цена — одна из самых распространенных и флагманских моделей контринтуитивных систем. Характеризуется автозапуском двигуна, а также Використованым алгоритмом шифрования Code Pro 4.
14 — практическая аналогия по описанию питания, разницы в поле в дневном автозапуске и проявлении некоторых функций.
Magicar 11. В модели также предусмотрена опция автозапуска двигуна. Модель реализаций имеет алгоритм кодирования радиоимпульса Pro 3.
Magicar 12. Это двусторонняя противоугонная система, которая может применяться в сегменте премиум-класса. Также они реализуют алгоритм шифрования Pro 3.
9 — есть и двусторонняя сигнализация с опциональным автоматическим запуском силового агрегата. Ключевым аспектом этой модели является возможность управления контринтуитивной системой с двух тысяч метров. Кроме того, используется приобретение цифрового адаптера CAN-шины для транспортной системы.
Magicar 10. Система, как показано на картинке, может принимать сигнал с брелока на дисплее двух километров. Установите практику в ведомый режим.
Модель 7с. В установку также отдан опциональный автозапуск двигуна Володи. Для прочности виробника модель может быть снабжена натяжным защитным потенциалом, а также дополнительными дополнительными функциями.
8 с. Протюгинная установка с двусторонним звуком. Пристрий Володя с великолепным функционалом.
Magicar 5. Вариант «Не самому себе повезет» Однако в системе также предусмотрена опция автозапуска двигателя внутреннего сгорания. В комплекте есть эргономичная панель управления перед пристройкой. Система позволяет осуществлять мониторинг основных ВУЗов автомобиля.
Модель Magicar 6. За изредка небольшую часть покупателю подойдет сигналка с большим функционалом. Система здания получит сигнал на станции автора километража. Будет шикарно, можно будет при быстром старте с минимальной суммой денег и переводом.
Модель 6 мин. Это чистый с односторонним звуком, даный вариант — один из первых в линейке Magicar. Если покупатель додатково добавит пульт, то возможно двусторонняя связь реализована.
10 мин. Дойдет до конца с мертвой хваткой сторожевого потенциала, а также с высшей ступенью, чтобы выйти из-под захвата. Коллекция пристій может быть связана односторонне, или, при необходимости, может быть реализована и двусторонне.
Magicar A. Подробнее о пристій написал вище (автор видео — канал евротаз шак тм).

Плюс и минус устройства

Как и как, пристій против вікридення, система Магикар скрывает свои проходы и недостатки.

По початку посмотрим следующее:

Як как говорят вище, одна из главных технических особенностей еще модели є автозапуск. Если такая функция налицо, машину можно за каплю квилина завести еще до начала ее эксплуатации, чтобы автокласснику разрешили сесть в уже запрограммированную машину. Особенно важно увидеть скалу зимнего часа.
Система поможет автолюбителям как для дополнительного звукового сигнала, так и для дополнительной селекции. Судя по всему, цена доведена до систем с двусторонней связью.
Возможность открытия замков дверей и багажника за дополнительный брелок. Размышляло, как есть возможность адаптироваться к поющей модели.
Vyrobnik Scher-Khan предлагает покупателям доработать отличные модели вибир. При этом потенциальный сотрудник может вибрировать в противовес своему внешнему виду, а также финансовым возможностям.
Как говорится, практически все насадки Magicar используют специальный алгоритм шифрования, который позволяет злоумышленникам перекрыть сигнал. Як показал результаты випробуван, на момент 2017 года флагман линейки Magicar сможет перегрузить импульс, поможет найти лучший кодграббер.
Все модели оснащены ручными и эргономичными пультами, позволяющими оперативно управлять не только системой учета, но и основными УЗ и узлами авто. Кроме того, на пульт управления водителем автомобиля ученик может выводить подробную информацию о температуре в салоне, о работе антивирусной системы.
При использовании нелогичных установок Magicar возможно использование новейших технологий, позволяющих обрезать изделие в небольшой мешок, что соответствует всем стандартам качества и безопасности.
В комплекте к модели скина есть лекция по подключению и настройке системы.
Если система не может быть построена на двухсторонней основе, опция может быть реализована дополнительно.
На практике такие пристройки легко переносят в сильный мороз… В целом система хорошо работает при любых температурах.
Датчик удара можно настроить так, чтобы сирена включалась простым точечным взглядом на машину.

Если есть недостача, то она менее значительна:

Более функциональные системы стоят дороже, такая покупка может быть не посередине.
Если система охлаждения транспорта не в надлежащем порядке, из-за того, что в роботе есть неисправности, функция автозапуска может не реализоваться. Например, в системах є антифриз vitik. Двигун, зычайно, заводится, если тосол пропадает, то просто успокаивается, а потом уже сам по себе негативно влияет износ его конструктивных элементов. Как только вода брызнет в прохладу морозов, то вряд ли заведешь двигатель, так что не справишься с проблемой.

Эксплуатационные требования и создание

Установка системы защиты от несанкционированного доступа — процедура складывания цены, яка пид мощность не будет скин. Если вы хотите сигнализацию процесса без перебоев, то процесс установки красивее доверить квалифицированным мастерам. Если делать это своими силами, то можно попробовать разработать все самостоятельно.

Инструкция в общем такая:

Для установки на блок управления нужна вибрация. В случае вибрации надо убедиться, что виноват блок, установка в лучшем безбаковом месте, Куди будет проблематична. Монтаж осуществляется по монтажной схеме, которая грешит наличием в комплекте.
Не рекомендуется ставить блок посередине окна, он будет при высоких температурах, но может плохо сказаться на функциональности пристройки. В салоне надо брать мышей, чтоб вологду не заливал в блок, осколки не герметизировали. Также блок нельзя ставить в идеальной близости с мелкими электронными устройствами, запах зловония может перебить.
Антенный адаптер должен располагаться на лобовом склоне, в верхнем куте, чтобы не допустить наилучшего приема сигнала. При установке антенны поверните ее так, чтобы не менее пяти сантиметров невинно прогнили металлические компоненты, чтобы вы могли перебраться через нее.
Индикатор монтируется на планки с разметкой, для установки потребуется электролобзик для ускорения открывания. Настроил диод так, находясь на пути от машины, можно было бачить, как блима.
Однако установка кинцевиков, то они разошлись в таких местах, которые украдены из притока учёными и в которые незачем лезть грубиянам. Воровство, если концевой выключатель находится в движении, составляет не менее 0,5 см.
Сирена. Оптимальный м_см для установки сирени – моторный привод. Зрозумило, дабы предотвратить форсирование нечестия, сирена виновата в монтуватися отданном от самого блока цилиндров, немного высокая температура для нее противная. Сирена тоже виновата, но она настроена так, что не лила на нее вологу.
Контроллеры удара монтируются посередине кабины, для установки необходимо наличие поверхности. Сам датчик будет закреплен на болтах. Также убедитесь, что перед установкой датчика к нему есть только ограниченный доступ, есть какие-то его фрагменты, если вам нужно как-то его настроить.
Если комплект оснащен контринтуитивной системой, если установлен пользовательский иммобилайзер, то его необходимо подключить к блоку управления. Для подключения подберите схему, которая входит в комплект.
Кроме того, так как все элементы автосигнализации будут установлены, необходимо будет получить помощь для дополнительных дротиков. В порче салона автомобиля виновата установка проводки, когда приходится это делать, не виновата в том, что дротики прилипли к неровным частям кузова. В иншому випаду быстро узнаётся смрад, который приводит к тошноте в роботизированной встречной системе. Когда вытачки уложены, необходимо их дополнительно утеплить и утеплить, чтобы дать возможность избавиться от износа на них.

Если вам это нравится, то вы можете работать своими силами. Настройка системы дана на насадке Magicar A.

Для початка хорошо видны кнопки:

Кратковременным нажатием клавиши 1 счетчик-система может включить режим блокировки, деактивировать тривиальный режим, включить механизм блокировки стартера или зажигание, а также закрыть все замки.
При нажатии на кнопку 2 в течение шести секунд сигналка отключит режим блокировки и сигнализации, механизм блокировки зажигания и отображение всех замков автомобиля.
При нажатии кнопки 3 в течение шести секунд вы можете активировать и включить экран.
Якшо натиснуть на шесть секунд на клавишу 4, чтобы можно было провести диагностику системы мельницы.
Нажав кнопку 3 на две секунды, вы увидите дисплей багажа.
Если нажать клавишу 4 на две секунды, то включится режим паники. Чтобы отключить функцию, нажмите клавишу 1 или 2.
Вы будете нажимать клавиши 1 и 2 в течение шести секунд, чтобы активировать звук сиреневого кольца.
При нажатии клавиш 1 и 3 можно настроить управление дополнительным каналом 1. Если нажать кнопки 2 и 3, то активируется управление дополнительным каналом 2.
Нажатие на кнопки 1 и 4 в течение часа вызывает активацию или деактивацию датчика удара.
Нажав кнопки 2 и 4 на полсекунды, можно активировать или разрешить запуск силового агрегата по таймеру.
Короткочасное нажатие кнопок 3 и 4 перед включением или включением режима Турбо.
Заблокировав на две секунды клавиши 1 и 2, можно войти в программный режим.
После двухсекундного нажатия на клавиши 1 и 3 можно активировать или деактивировать сервисный режим Valet.
Нажатие клавиш 2 и 3 на две секунды позволит войти в режим программирования опции самого ПКП.

Остановка автомобиля на остановке при работающем двигателе внутреннего сгорания, необходимо закрыть двери, мотор привода и багажник. Если вы зробовши, нажмите на кнопку 1 — разрешить приставке активировать режим захвата, при котором стартер вузол будет заблокирован, пока вы не покинете сигналку.

При постановке автомобиля на зашист виновная сторона установлена:

сирена имеет один сигнал;
виновата световая сигнализация, моргнула 1 раз;
Если машина собирается на хранение, будет поврежден один элемент, частота хранения 1 раз в секунду;
мигает пять раз на экране брелока, также можно мигать значок закрытого замка;
ПКП тоже виноват в одном коротком сигнале.

Режим нагадування браун тим, когда на пульте сигнал бедствия от датчиков, а автоклассник его не бьет, то ставить час каждый час избавляться от него. Для того, чтобы заморозить кратковременные звуковые сигналы, и на экране брелока будет назначена зона, так как активируется сирень. Если вы хотите включить режим нагадания, то нажмите кнопку 4 или 2, чтобы открыть двери. При активации функции сирена не виновата в появлении звуков, а аварийный сигнал НЕ будет моргать. При этом одиночный индикатор в машине будет мигать с частотой раз в секунду, а картинки на экране брелока могут быть мелкими, в зависимости от причины.

При сигнале можно использовать брелок:

если есть повод кричать в механический впрыск на двери автомобиля, капот или багажник, то пульт будет пищать раз в две секунды;
при попадании в контроллер, то короткие импульсы будут подаваться раз в секунду;
Как только контроллер спрацював викик автокласса, то начинают посылать короткие гудки раз в шесть секунд (автор видео — канал Ничего другого из Китая).

Для того, чтобы отобразить замок багажника, в данной модели будет зажата кнопка 3, после чего он будет закрыт на две секунды, в результате чего виноват сам замок багажника. При этом, если автомобиль все время находится в режиме охраны, сигнализация автоматически включится, если появится деактивация механизма блокировки зажигания.

Кроме того, при необходимости автостудент может видеть вид багажа, если нет, то триггер будет деактивирован на час, как и страйк-контроллер. Їх активация будет показана, если дверь багажника закрыта. Для реализации функции необходимо дополнительно установить соленоид багажника. При этом правильно подключиться к подключенной розетке с системой крепления.

Так же необходимо, водитель автомобиля также сможет диагностировать сигналку, для чего нужно будет нажать кнопку 4. На дисплее брелока выдается вину о сигналке, которая подтверждается сигналами сирени и аварийки.

Смогу посмотреть при диагностике:

Если включен режим охраны, а двигун не заводится, то виноват щиток из трех коротких сигналов подавать один короткочасовой;
если машина не охраняется, если двигатель не заведен, то брелок будет иметь два короткочасовых импульса, стиль отвечает за сирену;
при работающем двигателе и включенной охране автомобиля пульт виноват видеть три подимпульса, и один раз подавать сигнал и сирену;
Если есть машина заведения, если нет охраны, то пульт увидит два импульса, а сигналка виновата спрацювати чотири рази.

На экране брелока при диагностике системы будет отображаться температура в салоне автомобиля, которая может отображаться в Фаренгейтах или в Цельсиях. Если вы хотите включить сигнал, то быстро нажимайте на клавиши 1 и 2. Сама опция программируется своими средствами, поэтому вы можете активировать все или только тревожные сигналы, при этом весь пульт будет сигнализировать все один на захват студенты автомобиля.

Если включена сирена, она включится:

сигналка пищала два раза, стиль и сигналка;
один индикатор, установки в салоне, если до этого блимати, в любом режиме сигнализации;
виноват дисплей брелока видимая сиреневая иконка, при оптике не экранирующая поворотник 5 раз, стиль и мигающий индикатор и индикатор блокировки;
пульт отвечает за два короткочасовых импульса.

функции автозапуска

Для активации автозапуска двигателя на всей модели необходимо за две секунды до команды нажать клавишу 2. В данный момент срабатывает охрана, и виноват в запуске силовой агрегат. Как только он запускается, на экране пульта появляется таймер на час, и через яке выключается двигатель. В зависимости от ваших потребностей час может стать 5, 15, 25 или 45 л.с. мощного двигателя. Для початка вам нужно будет включить сигнал и включить запальник – у вас есть не более двадцати секунд, если вы не проснетесь, то мотор включится.

При запуске двигателя вы увидите следующее:

сирена видит один сигнал, так что виновата еще и в аварийном мигании один раз;
в обычном режиме будет мигать один индикатор;
на экране пульта управления оптика и изображение замка мигают 5 раз;
В начале ПКП виноват, что видит один короткочасовой сигнал (автор видео — Антон Ковалов).

Справиться с тем, что противоугонная налаштування не заведет двигатель, если двигатель активирован, или силовой агрегат еще работает. Точно так же функция не будет выконой при той выпадке, если открыты двери, капот или крышка багажника.

Если до старта будет далеко, то:

аварийка будет блимати постоянно или просто сгорит;
сирена виновата в двух гудках;
на экране брелка 3 раза моргнет индикатор и замок, также в районе вертлюга на схеме появится час, через который мотор включается;
Сам пульт виноват в том, что выдает три субзвуковых сигнала.

При этом, если на запуск силового агрегата ушел час, а двигатель автоматически включился, то наступит:

виновата сирена писк двух, а так же двукратное мигание аварийки;
один индикатор в салоне, если он работает в обычном режиме;
на экране изображение Димы в районе закрученной трубы;
пульт виноват в звуковом сигнале сабвуфера.

В принципе, это основная функция сигнализации Магикара, но на самом деле она гораздо более значима. Узнать подробнее о функционале позволит инструкция по эксплуатации автосигнализации.

Цена блока питания

1. Сигнал Magicar 7s (цена — около 7800 руб.)

2. Модель Magicar 8 (цена — в районе 7 тыс. руб.)

90 Модель Magicar 3. 6 (цена — ориентировочно 5600 рублей)

Видео «Осмотр автосигнализации Magicar 5 от користувача»

Краткий обзор контринтуитивной системы и модели Magicar 5 от користувача з отчет описание основные особенности спектаклей на видео ниже (автор видео — канал Ramin Dave).

ШЕР-ХАН

MAGICAR III

Система уличной сигнализации (СТЦС)

КЕРИВНИЦТВО ЗИ ВСТАНВЛЕННЯ

Увага! Сигналы SHER-KHAN MAGICAR III и SCHER-KHAN MAGICAR 3 — это новые модели! Надо связаться, для какой сигнализации есть инструкция написанная здесь.

Система дорожной сигнализации (СТЦС) (дистанционная система) с обовазковым вымогателем в системе сертификации ГОСТ Р, которая предъявляется перед установкой защиты на автомобиль:

ГОСТ Р 41.97-99 (Единое техническое задание на официальное упрочнение систем дорожной сигнализации транспортных средств (СТТС) и механических транспортных средств 100% систем охранной сигнализации (СТС))

ГОСТ Р 50009-2000 (Сложность технических средства электромагнетизма Технические средства охранной сигнализации

Непрерывно продвигая и распространяя нашу компанию, чтобы соответствовать самым передовым идеям и служить для удовлетворения всех потребностей наших систем

Система SCHER-KHAN MAGICAR 3 є складная электронная система управления транспортным средством. в результате ее функционирования и правильной настройки, обеспечить безопасность вашей жизни и ситуации на дорогах, как робот, близкое радиоэлектронное оборудование и связь.Установку системы доверить только ответственному персоналу станции

Во время работы периодически проверяйте сопоставимость системы.

ПРИЗНАННЫЙ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 є автомобильная сигнализация с возможностью управления по радиоканалу за дополнительным пультом-коммуникатором с кристаллическим дисплеем. Система передачи информации с брелком-коммуникатором и процессорным блоком на расстояние до 1500 м Зачист процессорный блок, датчик удара, виклик сенсор, антенный блок виконан по стандарту ИП-40 и установка передачи в салоне автомобиля. Сирена Viconan соответствует стандарту IP-65 и может быть установлена в моторном приводе, на расстоянии от впускного коллектора и высоковольтных систем.

ПЕРЕЧЕНЬ ФУНКЦИЙ

Функции брелока-коммуникатора

Багатофункциональный, 4-кнопочный пульт с твердокристаллическим дисплеем
Захист от перегрузки кода расчетов ВОЛШЕБНЫЙ КОД
Роздильные каналы постановки та дворянство на режим охраны
Додатковый код подтверждения для защиты
Аудиовизуальное подтверждение выбранных команд
виброзвено
липкие звуковые сигналы
Ближайшие соединения с процессорным блоком — до 1500 м
Автоматический дисплей
Индикация разряда батареи
Звуковые и визуальные режимы об отказе от тревоги
Оперативное программирование системных функций с брелока
Экономичная жизнь (один элемент ААА)

Функции процессорного блока

Персональный код для защиты без брелока
Накладка плафона освещения салона (три режима)
Поиск несанкционированной записи дополнительных брелоков
Приоритет управления водяной дверью
Силовой выход управления аварийной сигнализацией (два ланцюга) с ланцюгом гарчування
Автоматическая постановка на охрану (запрограммированная функция)
Воспроизведение звука перед автоматической постановкой на охрану
Автоматический переход в режим охраны, если дверь не открывается
Инверсия звука перед автоматическим переходом в режим охраны
Режим защиты без сиреневых сигналов
Ограждение прилагается (возможность передачи сигналов на триггеры только на брелок)
Постановка на охрану без сиреневых сигналов
Блокировка выхода (NR или NZ)
Электронный сигнал на сирену от короткого мерцания на масу
Электронный сигнал на бренчание всех слабо бренчащих виходов
Два универсальных программируемых канала для управления дополнительными надстройками с программируемыми подами для включения «дополнительного канала» (если победит модуль расширения — 7 каналов)
Щиток с большим двигуном
Возможность подключения отрицательного и положительного датчика двери
Вход для отрицательного датчика капота
Вход для отрицательного датчика багажника
Блокировка и активация дверных замков при включении и активации
Программирование времени управления центральным замком
Программирование количества импульсов для центрального замка
Программирование количества импульсов для центрального замка
Перенаправление аварийного сигнала об открытии двери
Режим ПАНИКА или JackStop™
Высокочувствительный датчик дворового микрофона к воздействию отдельных регулировок чувствительности на кожу
Функция VILNI HAND для автоматической постановки на охрану/режима охраны, когда хозяин находится на виду/близко к автомобилю
Цифровые алгоритмы восстановления датчиков из помилкового спрацовуван
режим иммобилайзера
Сервисный режим VALET для передачи автомобиля в технический сервис

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

См. тревожный сигнал:

Ввод в основное и дополнительное электрооборудование автомобиля

Система управления подачей корма для:	Максимальное бренчание по каналу
Ланцюг блокировка 1 (управление звонком НЗ или реле НР)
Аварийные сигналы Ланцюг бортовые
Ланцюг Аварийная сигнализация правого борта
Ланцюг иди на сирену
Ввод управления центральным замком (роза CN4 — чотіри выходных ланцюга)
Канал управления дополнительной надстройкой 1
Канал управления дополнительной надстройкой 2
Канал управления датчиками

методы управления

Дистанционная радиочастотная передача (брелок) на частотах 433,92 МГц ± 0,2% при напряжении не более 10 мВт
Тип ключа зажигания
Автоматическое отслеживание сигналов датчиков

Захист электрический ланцюг

Запобежники (автомобильные запобежники)
Внутренние токоограничивающие резисторы
Самостоятельная замена посторонними — работа внешних модулей и датчиков
Внутренние контроллеры транзисторов
Варисторы от высоковольтных импульсных трансформаторов
Диоды от смены полярности джерель вивлення

сфери захисту

будет захвачен зоной	методы для захист
Контактные датчики (дисплей двери, капот/багажник, горючие включены)	один цикл и плохое самочувствие охрана
Датчик удара (можно подключить датчик перед для постановки на охрану)	Аварийный сигнал межсоединений час спрацовування до 30 сек. v один цикл во всех возможных разрешение для установки на защиту
управление радиоканалом	Выкорыстання похищенных к коду передачи алгоритма команд и узкополосной ЧМн- модуляция, динамическая система кодування, под_л каналов постановка и оповещение режима защиты

Інші параметры

элементы проживания

Примечание: В таблице приведены средние значения. Срок службы элемента жизни брелока определяется интенсивностью работы брелока, качеством элемента жизни, режимами роботизации брелока.

УВАГА! Преступно лишать себя других элементов жизни. Застой элемента жизни низкого качества может привести не только к скорому сроку службы брелока, но и к концу рабочего дня.

ВНИМАНИЕ ПРИ УСТАНОВКЕ СИСТЕМ НА АВТОМОБИЛЬ

Перед установкой системы уважительно вивчит цеи посибник
При прокладке проводов подбирайте их в жгуты, прихватывайте изоляционную леску и (или) пластиковую гофрированную трубку. Для улучшения экранирования установки рекомендуется провибрировать проводку от системы и воткнуть в автомобиль.
Проводка в соединении с процессорным блоком виновата в прокладке штатной проводки автомобиля.
При установке навесного оборудования на сломанную часть автомобиля (двери, багажник, капот и т.п.)
При прокладке проводов не допускайте их захлестывания панелями обивки.
Избегайте перегиба проводов через край
автомобильные металлические панели
При прокладке проводов из салона к моторному приводу или багажнику автомобиля подбирать штатные кабельные прокладки по спецобозначениям для прохода втулки
При необходимости подовжити обеспечить використовый провид такой или более оверретин
Все компоненты системы (сирень, як масахист по стандарту ИП-64) выполнены по стандарту ИП-40. Мыши Vibir для установки комплектующих грешат способностью проникать в самую середину технологического развития и атмосферной вологии
Все блоки и датчики нужно поворачивать розочками вниз или в сторону. Кабель не найти в корпусе и кабели провисают.
Не устанавливайте компоненты системы в местах с высокой температурой (элементы охлаждения двигателя, климатическая установка)
Компоненты и не промахи роботизированных компонентов автомобиля
При установке датчиков открытия капота и багажника ход штока клапана не менее 5 мм. Это установка для замены помиловательных датчиков срабатывания. При парковке на неровных поверхностях может произойти деформация кузова автомобиля
Датчик удара трещины о твердую поверхность. Не устанавливайте датчик удара на пластиковые панели. Їх температурная деформация при нагреве или охлаждении может привести к деформации датчика. Регулятор чувствительности сенсора отвечает за удар, но он легко доступен для користувачей. Користувач виноват в знании о датчике росташування для самонастройки
Сирена, стоящая в автомашине, не виновата в раскачивании вплотную к впускному коллектору, Высоковольтные уланы зажгли фары автомобиля. Сирена виновата в том, что встала рупором вниз или в сторону при продаже в новых вологах. Доступ к сирени из машины связан с активацией

УВАГА! Если не ловить неправильные звонки, то виробник не несёт никаких указаний на майское наследство(Автокатастрофа, повреждение робота и штатной электрики и т.д.)

ВКЛАДЫВАЕМЫЕ ОСНОВНЫЕ КОМПОНЕНТЫ

Установка процессорного блока

Viber мышки для установки процессорного блока в салон (например, для любой панели приладив) І закрыть сзади с помощью пластиковых стяжек или двусторонней липкой основы. Для установки и подключения процессорного блока необходимо считать код брелока.

УВАГА! Так как корпус блока негерметичен, не вставляйте процессорный блок в моторный привод. Уникальная установка блока без фронта на электронные компоненты автомобиля. Эти компоненты могут быть джерелами радиозавода.

Установка антенного блока

Антенный блок можно установить на лобовом щитке верхнего кутка… Прикрепите антенну к ближайшей металлической поверхности, но не менее 50 мм. Перед установкой антенного блока в процессе установки скатился с поверхности склона спиртовой подачей. Температура склада при монтаже не менее +100С. Рекомендуется, чтобы антенный блок был ориентирован близко к вертикальному, чтобы обеспечить максимальную дальность вызова в непосредственной близости от автомобиля. При прокладке вытачки от антенного блока к процессорному блоку прошивайте за ней, не переносите провод с панелей или за фиксаторы обивки.

Установка антенного блока допустима. При привычной установке

деяка можно потерять на расстоянии звонка.

Варианты установки:

На кутах лобового откоса
На солнечных козлах
На неопрятных буковых очках
На козлах стеганая панель
У кутасов заднего склона
Иди в тыл полиции и том. Д.

Установка датчика виклика с автомобиля

Датчик виклику от автомобиля можно установить в нижний левый или правый угол лобового щитка автомобиля. Перед установкой датчика протер поверхность откоса в сборе спиртовой серветкой. Температура склада при монтаже не менее +10°С. При вибрировании установки корпус датчика с пластиковыми панелями или корпус необходимо менять для изменения качества засыпки. При прокладке дротика от датчика на виклик к процессорному блоку, сигнализирующему о стежке за тимом, не пропускайте провод через панели или фиксаторы обивки.

установка сирени

Для установки сирени провибрируйте место в автомашине, так как ее хорошо украсть из подъезда снизу авто. Не устанавливайте сирену на ручное устройство с чрезмерным нагревом от модулей или любых других компонентов. Для защиты от вологов, или грязи, розочки сирени виновны в том, что их расправляют вниз. Опередить користувач системы, но при наезде автомобиля нужно захватить сирену от прямого попадания струмена в тиски.

Установка датчиков капота и багажника

Для защиты капота и багажника необходимо установить два датчика (датчики выносливости).

Датчики виноваты в том, что они установлены на металлической поверхности автомобиля, поэтому есть хороший контакт с кузовом. Важно одновременно вибрировать, чтобы деактивировать возможность проникновения и (или) покупки воды. Вибросообщение, что при закрытии капота и багажника их зажали резинки гетры. Не устанавливайте датчики на желоба. Датчики могут быть установлены за дополнительным кронштейном или в монтажном отверстии подходящего размера. Помните, что при правильной настройке изрезанный стержень датчика повинен матери не менее чем на 5 мм при закрытом капоте или закрытом багажнике. датчик в зоне приема багажа не виновен в изъятии упаковки и упаковки багажа, а датчик перед капотом — техническая служба автомобиля.

Установка датчика удара

Вибрируйте пятно на твердой поверхности в салонах и установите датчик удара за двумя дополнительными гвинтами (пластиковыми стяжками или двухсторонней липкой основой). Перейдите в свободный доступ к датчику для его регулировки. На увеличение чувствительности датчика указывает поворот регулятора соответствующей зоны за старой стрелкой, изменение чувствительности осуществляется поворотом регулятора противоположной стрелки. Покажите человеку, где установлен датчик удара, и объясните, как настроить чувствительность. При прокладке дротика от датчика до удара до блока обработки сигналов, стежок за ним, не пропускайте провод ни панелями, ни фиксаторами обивки.

РАСПОЗНАВАННЫЕ ПРОВОДА

6-PIN ROSE CN1 (BILIUM)

Дания роза»єм обозначения для подключения силовых вводов и систем

1. Черный Комплект поставки: MASA

Подключить черный привод к минусовой клемме аккумулятора или к заземляющим частям автомобиля.

2. Световой провод: ввод аварийного сигнала (7,5 А), контакт № 30 внутреннего реле индикатор горит справа.

3. Фиолетовый провод: идущий на аварийный сигнал (7,5 А), контакт №30 внутреннего реле

Все провода обеспечат миграцию аварийных сигналов от процессорного блока.

Фиолетовый провод включить на любой аварийный сигнал, тогда будет +12 или МАСА при включении поворотника.

Полярность сигнала на всем дротике лежит в месте соединения красного/белого провода.

4. Провод червоный/белый: ввод, контакты №87 внутреннего реле управления аварийной сигнализацией, (15А)

Цей провид обеспечит питанием линию управления аварийной

сигнализацией. Центральный контакт №87 двух внутренних реле управления аварийной сигнализацией.

Включить красный/белый провод до питания +12 В, если аварийные сигнальные лампы включаются при подаче положительного напряжения. При установке в автомобиле, если лампы аварийной сигнализации включаются при подаче питания, за подключение к электросети также отвечает блок питания. Виновато место крепления провода к жратве но его украл запобежник на бренчании не более 15А.

5. Коричневый провод: сигнал сирены (+12В, 2А)

Дания имеет другие значения для подключения сирени. Режим банальщины есть на новом посте_йна напруга+12, 2А на 30 сек. Робот будет запрограммирован на 1-4 функции и часовые атаки за 0,5 секунды. кнопки (I+II) брелока.

Протяните провод через резиновую втулку в моторный привод до установки сирени. Проведение похищений из-за шалостей на масу, вызванных электронным заистом.

Подключается к неавтономному сиреневому (входит в комплект):

Подключается коричневый провод к сиреневому проводу
Необходимо подключить черный провод сиреневого цвета к МАССЕ.
Подключение к автономной сирени (в комплект не входит)
Подсоедините коричневый провод к сиреневому положительному проводу триггера
Триггер отрицательный неагрессивный сиреневый комплект с проводом +12 сиреневый
Харчування для автономной сирени можно взять с красного провода.
Необходимо подключить черный провод сиреневого цвета к МАССЕ

6.Червоный дрит: (+12, 5 А) накопитель постструма от аккума

Цей провод подводится к процессорному блоку, датчикам и модулю к радиоканалу.

Подсоедините червонец к плюсовой клемме аккумулятора к штатным автозапчастям.

9-КОНТАКТНАЯ РОЗА CN2 (БИЛЫ)

Даний розеєм обозначения для подключения входов для управления режимами защиты и сервисными функциями.

1. Рожевый/белый подвод: отрицательный вход (-250мА) для управления штатной охранной системой

При заводской запрограммированной функции 2-1 будет подаваться на массу в режиме «снято с охраны» . В общем режиме питания могут быть викоры для управления дополнительными реле блокировки нормально разомкнутых пари контактов (№30 и №87).

Как только будет установлено значение 2 запрограммированной функции 2-1, с ведома защиты через 1 секунду будет выдан отрицательный импульс тривиальности.

Не используйте роговую/белую проволоку, так как другие функции вам не нужны.

2. Роговой/черный провод: отрицательный вход (-250 мА) для управления штатной системой безопасности

Когда на заводе запрограммирована важная функция 2-1, маса будет подаваться на всю систему, если система включена сторожить. Во всем режиме датского кондуктора можно использовать для управления дополнительными реле блокировки нормально замкнутых пари контактов (№30 и №87а)

Как только установлено значение 2 запрограммированных функций 2-1, при постановке на защиту отрицательный импульс банальности будет дан через 1 секунду.

Не используйте рифму/черный провод, так как другие функции вам не нужны.

3. Фиолетовый/белый провод: минусовой вывод (-250мА) для управления реле включения света в салоне

Все подключения можно производить на клемму 86 реле включения в салоне. Варианты данного провода ориентируются на схемы 3, 4, 5, 6 (разд. Альбом схем).

Также запрограммирована функция заводского значения 1-7 мА, и она будет доходить до массы кожи один раз, если известна система защиты. Сигнал на этом проводе сработает через 60 секунд после подачи сигнала на охрану, в противном случае система будет снята с охраны, если система снова будет поставлена на охрану или если будет включено зажигание.

При установке 2-х запрограммированных функций 1-7 свет в салоне будет блимати в тривиальном режиме.

Не используйте фиолетово-белый провод, если вам не нужны какие-либо другие функции.

4. Зелёный провод: ввод «+12В при зажигании»

Весь провод подключается к подключенной линии к замку запалювання (15/1). Напряжение на данном проводе не виновато в исчезновении до часа наматывания стартера. Скотский респект, что в связях с ланцюгом, блокирующих запалювання, виноваты зеленые провиды. (Раздел. Схема 1).

5. Синий провод: отрицательный вход (-250 мА) управления NO (нормально разомкнутое) или NC (нормально замкнутое) реле блокировки зажигания или стартера

Как только включается реле блокировки зажигания бензонасоса, функция 1-12 запрограммирован, но установлен в лагере II.

В случае нормально разомкнутого контакта реле (Схема 1, вариант 2а) программируется функция 2-8, неисправность устанавливается в заводское значение. сигнал низкой ривня на всю дротик появляется при постановке в режим охраны и исчезает при знании режима охраны.

В случае нормально замкнутого контакта реле (Схема 1, вариант 2б) программируется функция 2-8, устанавливается неисправность 2. Сигнал низкого уровня на всем дротике появляется при его нахождении в в режиме охраны или исчезает при установке в режим охраны. При подключении использовать схему 1. Тзе транзистор слабо бренчал (-250 мА) по выходу. Мы можем только победить только для управления дополнительной установкой реле. Выход заеды от перепутывания внутренней стойки-межпузырькового резистора.

6. Жизненный/белый обеспечен: отрицательный выход (-250мА) «додатковый канал 2»

Даный выход работа в режиме охраны и в режиме «снят с охраны». Выданный на выход робот запустится со значениями функций программирования 2-10 и 2-13.

MACA на красном/синем дротике появится при коротком часовом натиске кнопок брелока (II+III). Тривиальность сигнала присваивается значениям запрограммированной функции 2-10. На заводе установлен ковш — 1 секунда, при установке значения 2 — 15 секунд, при времени 3 — 30 секунд. Пока в лагере IV установлена функция 2-10 (триггерный режим), сигнал на этом же дротике при его включении фиксируется в активной станции и может быть активирован только натиском кнопок брелока (II+III ).

Регулярно от значения запрограммированной функции 2-13 danish vikhid machotiri роботизированные режимы:

Функция 2-13 запрограммирована в мельнице I. (II+III).

Функция 2-13 запрограммирована на станции II

МАСА будет подаваться на жовтий/б_лий при условии, когда система поставлена в режим охраны, или при нажатии кнопок брелока (II+III). Тривиальность сигнала присваивается значениям запрограммированной функции 2-10. При значении 4-х функций 2-10 сигнал может отображаться только до нажатия кнопок брелока (II+III). Повторная постановка на охрану не будит сигнал на данном выходе.

Функция 2-13 запрограммирована в станции III

МАСА на джовтий/б_лий провода будет подаваться при включении зажигания, или при нажатии кнопок брелока (II+III). Тривиальность сигнала присваивается значениям запрограммированной функции 2-10. При значении 4-х функций 2-10 сигнал может отображаться только до нажатия кнопок брелока (II+III).

Функция 2-13 запрограммирована в станции IV

Маса на радостное/белое питание будут подаваться при включенном зажигании, либо при нажатии кнопок брелока (II+III). Тривиальность сигнала присваивается значениям запрограммированной функции 2-10. При значении 4-х функций 2-10 сигнал может отображаться только до нажатия кнопок брелока (II+III).

Не используйте новые/белые провода, так как другие функции вам не нужны.

7. Жовтий предусмотреть: отрицательный выход (-250мА) «предканал 1»

Даний выход работает на любом стенде системы (в режиме охраны и в режиме «снят с охраны»).

Выданный на выход робот запустится со значениями функций программирования 2-9 и 2-12.

МАСА на челюстном дротике появляется при нажатии и вытягивании кнопки IV брелока на 2 секунды. Тривиальность сигнала присваивается значениям запрограммированной функции 2-9. На заводе установлен ковш — 1 секунда, при установке значения 2 — 15 секунд, при времени 3 — 30 секунд. Пока функция 2-9 установлена в IV ступени (режим триггера), сигнал на втором дротике при его включении фиксируется в активной станции, и включить его можно только такими банальными атаками кнопки IV брелка.

Регулярно от значения запрограммированной функции 2-12 даний вихид ма чотири роботизированные режимы:

Функция 2-12 запрограммирована в мельнице I.

Выход «предканал 1» управляется только нажатием кнопки IV брелока.

Функция 2-12 запрограммирована на станции II

MASA будет подаваться на следующий провод при установке системы в режим охраны, или при хитром нажатии кнопки IV. При установке функции 2-9 в лагерь IV сигнал может срабатывать только нажатием и нажатием кнопки IV брелока, повторная установка в режим охраны не снимает сигнал на этом выходе.

Функция 2-12 запрограммирована на станции III

MASA будет подаваться на следующий провод, если система защищена или если нажата кнопка IV. Пока в стане IV установлена функция 2-9, срабатывание сигнала возможно только нажатием и нажатием кнопки IV брелока, повторно активируя систему для защиты от срабатывания сигналом на данном входе.

Функция 2-12, запрограммированная на станции IV

MASA будет применяться к проводу при переходе в триггерный режим или при тривиальном нажатии кнопки IV. В то время как функция 2-9установлен в лагере IV, сигнал может сработать только нажатием или нажатием кнопки IV брелока.

8. Белый провод: отрицательный выход (-250мА) «клаксон»

Все подключения можно производить к реле автомобильного звукового сигнала (клемма 86). Отрицательные импульсы посылаются в тривиальном режиме с периодом 2 секунды. На выходе на сирену, в день выхода не посылаются подтверждающие и диагностические импульсы. Режим повторного включения робота дает разрешение однозначно разблокировать гудок.

Не используйте много провода, если вам не нужны никакие другие функции.

9. Светопровод: минусовой вход (-250мА) для аварийной сигнализации

Цей выход может быть подключен к сигнальному реле, включающему фонарь световой сигнализации.

МАКА подается на него раз в час от реле бортовой сигнализации.

Не используйте фиолетовый провод, если вам не нужны другие функции.

6-PIN ROSE CN3 (СИНИЙ)

Даний розьєм обозначения для подключения входов к датчикам endsevic.

1.Сырый/белый провод: минусовой вход для подключения зоны и выдвижения дополнительного датчика

Не используйте синий/белый провод, если вам не нужны какие-либо другие функции.

2. Черный/синий провод: минусовой вход для подключения зоны и срабатывания дополнительного датчика

Не используйте черный/белый провод, если вам не нужны другие функции.

3. Красный дрит: плюсовой вход «датчик двери»

При переводе системы в режим охраны красный провод переключается на +12 В. Система охраны переходит в тривиальный режим.

Подсоедините червонец к проводу, соединяющему двери автомобиля с лампой освещения салона. При наличии в автомобиле функции подхвата света салона (если вариант подключения показан на схеме 8) необходимо корректно провибрировать одно из значений запрограммированной функции. Если подключение по схемам 6, 10 не нужно, то программируется функция 2-2, но не обязательно, чтобы она была в заводском значении.

4. Червоный/черный провод: минусовой вход «Датчик двери»

Все функции червячной проволоки. Если система находится в охранном режиме, красный/черный провод перебит на МАСУ, в результате чего система переходит в тривиальный режим. Подсоедините провод червоный/черный к зальному проводу, который подключает датчики дверей автомобиля, или к лампе освещения салона. При наличии в автомобиле функции подхвата света салона (при наличии опций, показанных на схемах 3 и 7) необходимо корректно провибрировать одно из значений программной функции 2- 2 (держать в форме) При подключении по схемам 5-9, подсветку салона ставить не надо, виновата запрограммированная функция 2-2 но в заводском значении она лишняя. При установке системы в автомобиль, в котором лампа и освещение салона включаются при переходе штатного навесного оборудования в спящий режим, необходимо исправить диодное подключение (схема 2).

5. Сир/черный провод: минусовой вход «датчик багажника»

Если система находится в режиме охраны, на экране выключен серый/черный провод, система переходит в режим обмана, т.к. дистанционно управлять замком багажника. В системе переведена возможность дистанционного управления замком багажника в режиме охраны без включения основных охранных функций системы (функция 1-1 запрограммирована в значении 3). При обслуживании датчика конца багажного отделения и датчика удара амортизатор включается до тех пор, пока не закроется багажник. Когда сигнал получен в течение 15 секунд, дается ввод, и датчик снова ударяется перед охраной. Установите концевой датчик в багажнике автомобиля и включите новый провод/черный провод. Данный провод можно подключить к штатному датчику багажника, если он установлен. Если датчик управляет включенным освещением багажника, если включен потолок, то подключение диода не требуется (разд. схема 1). Если датчик управляет освещением багажника только при включении фар, то необходимо исправить подключение диода (разд. схема 12).

6. Коричнево-черный провод: минусовой вход «датчик капота»

При переводе системы в режим охраны коричнево-черный провод на МАСУ отключается и система переходит в тривиальный режим. Установите датчик перед капотом автомобиля и включите его на новые провода. Можно подключить коричневый/черный провод к штатному датчику указателя поворота капота, если есть какая установка. Если датчик управляет включенной подсветкой подкапотного пространства независимо от того, включены ли габаритные размеры, то диодное подключение устанавливать не нужно (разд. схема 1). Если датчик используется для управления освещением капота только при включении габаритных огней, то необходимо зафиксировать подключение диодов (разд. схема 11).

Diodi может быть оснащен максимальным прямым барабаном 1A. В схеме можно хранить диод иностранной валюты, типа 1N4000-1N4007, или российские аналоги КД243 (А-Ж).

6-PIN ROSE CN4 (БИЛИУМ)

Даний розъєм обозначения для подключения входов к управлению центральным замком автомобиля или реле управления электрозамками без лобового. Возможные схемы подключения 13 — 18 приведены в альбомах схем.

1. Контактный № 1

Ожог с розой CN4; Когда модуль SCHER-KHAN побеждает, контакт можно использовать для подключения дополнительного модуля MASI. Допустимый бренчание по линии не более 1А.

2. Зеленый провод: отрицательный вход (-250мА) «рассогласование центрального замка»

Система подачи отрицательных импульсов для подачи сигналов при закрытии дверей. Тривиальность импульсов задается программируемой функцией 2-4 (заводское значение — 0,5 секунды, 3,5 секунды при значении II, 20 секунд при значениях 3 и 4). В тихих случаях, при наличии необходимого субимпульса замирания (мерцание штатного ЦЗ в два этапа), необходимо установить значение 2 запрограммированной функции 2-6. При этом количество импульсов будет 0,5 секунды, значение функции 2-4.

3. Жовтий провод: отрицательный выход (-250мА) «видмикання ЦЗ»

Система подачи отрицательных импульсов для подачи сигналов при открытии дверей. Выбран алгоритм приоритетного отображения дверей привода (значение 2 программных функций 2-5), при первом нажатии кнопки II брелока сигнал будет подаваться только для заданного выхода, во второй раз — только для выхода «пройти дверь» ‘ми CN4). Тривиальность импульсов задается программируемой функцией 2-4 (при значениях 1 и 3 — 0,5 секунды, при значения 2 и 4 — 3,5 секунды).В спокойных случаях, если есть необходимость в поддивиальном импульсе видмикання (стандартный видмакання СН в два этапа), необходимо установить значение 3 программируемой функции 2-5. в то же время, количество импульсов будет 0,5 секунды, значение функции 2-4.

4. Черный провод: отрицательный вход (-250мА) «продвижение пассажирских дверей»

Система подачи отрицательных импульсов для подачи сигналов при открытии дверей. При значениях 1 и 3 запрограммированной функции 2-5 импульсы на данный ход приходят сразу с импульсами на тот же дротик (тривиальность программы начинается с запрограммированной функции 2-4). Выбран алгоритм приоритетного отображения водяных дверей (значение 2 запрограммированных функций 2-5), при первом нажатии кнопки II брелока сигнал будет подаваться только на красный провод в CN4 поднялся, при повторе — на 6 секунд. только на даний выход. При наличии индикации приоритета тривиальность импульсов на блэкитовом дротике должна быть установлена на 0,5 секунды. Вы можете подключить 19на цепи.

Блакитную проволоку не принимают, так как нет необходимости в осуществлении приоритетного вида двери на воду.

5. Сырой провод: минусовой вход (-250мА) «замок багажника»

Система выдает отрицательный импульс на подачу выключателя при нажатии и нажатии кнопок III брелока (в любом режиме, в районе режима поездки). Тривиальность импульса задается запрограммированной функцией 2-3 (0,5 секунды при значении 1, 4 секунды при значении 2). Возможные схемы подключения 20, 21.

6. Контакт № 6

Обжечь розеткой CN4, но входит в комплект поставки, не оголять этот провод. При победе модуля SCHER-KHAN контактную розетку можно использовать для подачи питания +12 В на дополнительный модуль. Допустимый навантаження бренчания не более 100мА.

2-PIN ROSE CN5 (BILIUM)

Даний розьєм показаний для подключения индикатора индикации и диагностики (SID), который входит в комплект поставки.

1. Чорный / Белый Провид: способ подключения положительного света к контакту

Специальная линейка продуктов для SID. Даный выход показан только для подключения СИД.

2. Чорный Провид: Выход для подключения минусовой лампочки к контакту

Минусовой выход от установки значений бренча 5 мА. Только для подключения SID.

4-PIN ROSE CN6 (ЧЕРВОНИЙ)

Даний розьєм обозначения для подключения двухзонного датчика удара, входящего в комплект поставки. Проведите дротик с 4-контактным разъемом от датчика удара к процессорному блоку системы, а затем извлеките его из 4-контактного разъема CN6.

1. Жовтий обеспечивает: ввод на сигнал зоны и на фронт датчика удара

Отрицательный импульс по данному проводу;

2. Червоный дрифт:(+12)подцепление датчика удара

На всем проводе постоянное наличие +12В. Целый ряд похищений самоосознает заложника в процессорном блоке. Не заморачивайтесь никаким проводом, кроме датчика удара и дополнительного датчика.

3. Белый провод: ввод в зону сигнала и тревоги от датчика удара

Отрицательный импульс на данном проводе;

4. Черный провод: МАКА на датчике удара

Сигнал низкого уровня на всем выходе появится при установке системы в режим охраны. Значения только для подключения массы датчика к удару и дополнительному датчику.

4-PIN ROSE CN7 (BILIUM)

Даний розьєм обозначения для подключения датчика к виклику, который входит в комплект поставки. Проведите дротик через 4-контактный разъем от датчика Wiklik к процессорному блоку и подключите его к 4-контактному разъему CN7.

1. Жовтий провид: отрицательный вид на SID датчика вики

Значения только для подключения светодиода к датчику вики.

2. Червоный дрит: (+12) цепляем датчик wiklik

На всем проводе постоянное наличие +12В. Целый ряд похищений самоосознает хозяина в процессорном блоке. Не заморачивайтесь ни с каким другим проводом, кроме датчика виклика.

3. Белый провод: входной сигнал с датчика wiklik

Не заморачивайтесь ни с каким другим проводом, кроме датчика виклика.

4. Черный провод: МАКА на датчике вики

На всем проводе всегда присутствует наличие МАКА. Не заморачивайтесь ни с каким другим проводом, кроме датчика виклика.

4-PIN ROSE CN8 (СИНИЙ)

Даний розьєм обозначения для подключения антенного блока, входящего в комплект поставки. Проведите дротик с 4-контактным разъемом от антенного блока к процессорному блоку системы, и подключите его от 4-контактного разъема CN8.

1. Черный провод: МАКА на антенном блоке

На всем проводе всегда присутствует наличие МАКА.

2. Червоный р-н: (+12) Антенный блок Харчування

На всем проводе постоянное наличие +12В. Целый ряд похищений самоосознает заложника в процессорном блоке. Не заморачивайтесь ни с каким другим проводом, кроме антенного блока.

3. Белый Провид: цифровой вид ЛЭП

Не заморачиваться ни с каким другим проводом, кроме антенного блока.

4. Жовтий Провид: цифровой ввод линии на прием данных

Не заморачивайтесь ни с каким другим проводом, кроме антенного блока.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА К ВИКЛИКУ ВЛАСНИК

Вы можете настроить чувствительность датчика к плетению автовладельца в присутствии своего автомобиля. Для регулировки чувствительности датчика зацепления ступеней регулятор имеет три положения. Крайнее положение регулятора указывает на минимальную чувствительность датчика, крайнее правое — на максимальную.

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛКОВ

ТЕХНИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛКОВ

Система может хранить три брелока. За косяк программы виноват режим охраны для вспомогательного брелока или аварийный для вспомогательного замка зажигания. Так же на записанном брелке активирована функция ВИЛЬНИ РУКИ. При программировании брелоков виноват, что неправильно.

Если функция 1-6 установлена в заводское значение (пин-код не может быть введен), то для программы новых брелоков необходимо выбрать следующее:

С растяжкой 4 секунды на три секунды повернуть ключ в замке зажигания из положения OFF. В положение ВКЛ. Аварийная сигнализация не раз спала

Для входа в режим программирования не нужно работать 4 секунды после записи кода оставшегося брелока. Запустить два спальных места на аварийные сигналы, перейти в режим программирования кодов брелоков.

Если установлено значение 2 или 3 программируемые функции 1-6 (подбор PIN-кода), для программирования новых брелоков проверьте чотіри кроки:

Растяжка 4 сек. Поверните ключ в замке зажигания три раза из положения OFF в положение ON и включите зажигание. Аварийный сигнал спит не один раз
Не менее, менее чем через 4 секунды, после того, как аварийный сигнал заснет, включить зажженное количество раз, первую цифру персонального кода (заводское значение 1). Аварийный сигнал спал не раз, готов быть готовым до ввода еще одной цифры
Не менее, не позднее чем через 4 секунды после отключения аварийного сигнала включить зажигание количество раз, согласно другим цифрам персонального кода (заводское значение 1). Сигнализация спала не один раз, готов быть готовым до ввода кода брелока
Ни в коем случае, через 4 секунды после аварийного сигнала нажать кнопку I брелока, код которого необходимо ввести в память процессорного блока. Не более чем за 4 секунды можно нажать на кнопки трех брелоков, поэтому система запомнит эти коды. Если необходимо записать код только одного брелока, то кратковременно нажмите кнопку первого брелока три раза

Для входа в режим программирования не нужно работать 4 секунды после записи кода оставшегося брелока.
Запустить два шпала на аварийные сигналы, разрешив им войти в режим программирования кодов брелоков.

Примечание. Система может использоваться для хранения трех кодов брелоков. Когда запишу четвертый брелок, будет виден код первого записанного брелока.

ПИДПОДГОТОВКА ПЕРЕД РОБОТОМ брелок-коммуникатор

Извлеките аккумулятор. Обратите внимание на изолирующую прокладку между батареей и токовой пластиной. Вставьте батарею обратно, соблюдая полярность, указанную в нижней части дисплея батареи. Если нет привязки к полярности аккумулятора, то он встанет минусом в сторону антенны. Закрют крышку видик. Брелок готов к роботу.

функция запрограммирована

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ с помощью брелока

За ухо программы виноват режим охраны, зажигание вимкнене, а так же функция ВИЛЬНАЯ РУКА. брелок.

Программу функций системы можно сохранить со следующих клавиш дополнительного брелока:

Войти в программный режим и вибрировать меню программ. Для входа в Меню №1 нажмите кнопки (I+IV) на 2 секунды одновременно. Для входа в Меню №2 нажмите кнопки (II+IV) на 2 секунды одновременно. Сирена подаст один короткий сигнал, сигнал тревоги срабатывал не один раз, вы сможете убедиться в этом самостоятельно.
Нажмите кнопку IV, чтобы выбрать функцию меню, если вам нужно ее изменить. Число натиска виновно в том, что дает число другой функции. Например, для выбора функции 1-4 необходимо кратковременно нажать кнопку IV брелока. Нажатие кнопки на кожу будет подтверждено коротким сиреневым сигналом (если он горит) и аварийным сигналом
Выезд через несколько секунд. Система подтвердит номер вызова для изменения функции короткими сигналами сирени и сигналами аварийных сигналов. Количество сигналов в дальнейшем будет присвоено номеру другой функции
Примечание: При выборе функции вы жалуетесь на давление и (или) сиреневый сигнал или аварийный сигнал, далее необходимо повторить все действия, фиксация с помощью CROCK 1.
Нажмите кнопку I, чтобы выбрать заводскую функцию по умолчанию. При срабатывании сигнализации сирена подаст один короткий сигнал, сигнал тревоги погаснет один раз. Нажмите кнопку II, III или IV, чтобы выбрать дополнительные значения функции. При тревожной сирене звучат два, три или два коротких гудка, аварийный сигнал спит два, три или чотири раз. Система I отображается в режиме программирования функций

Примечание: Когда вы увидели один банальный сигнал сиреневого цвета, это означает, что система перешла в режим программных функций. Для продолжения программы необходимо повторить все шаги, исправляя с помощью CROCI 1.
Перейти в программный режим можно на любом этапе. Для целой партии роботов за 4 секунды.

УВАГА! Если вам нужно изменить больше одной функции из выбранного вами меню, то вам необходимо изменить функцию скина на смену CROCS 1

МЕНЮ запрограммированных функций №1

(КНОПКИ ОТДЕЛКИ I + IV НА 2 СЕКУНДЫ

п. /н.	функция	Кнопка I (заводская установка)	кнопка II	кнопка III	Кнопка для внутривенных вливаний
	Управление замком багажника в режиме охраны	При дистанционном срабатывании замка багажника, система известна от охраны, замки дверей активированы	При дистанционном управлении замком багажника система знает о охраннике без активации замков	При дистанционно управляемом замке багажника система не знает о охраннике
	Увеличенное открывание дверей		Активировать не более, менее 60 сек.	Активировать без перерыва в течение часа, если двери открыты и обстреляны
	Управление центральным замком путем включения и активации		Замикання закрывается за 15 секунд. при включении и отображении без предварительного предупреждения	Замикання блокируется за 5 сек. при включении и отображении без предварительного предупреждения	Блокировка и включение замков без необходимости использования среднего выключателя для включения и выключения зажигания
	Назначенная комбинация кнопок (I+II) (короткое нажатие)	Комбинация кнопок (I+II) включает любые короткие гудки сирени		Комбинация кнопок (I+II) включает сирену сигнализации в режиме тревоги и короткий сигнал сирени	Комбинация кнопок (I+II) включает любую визуализацию всех сиреневых сигналов и световых сигналов
	Автоматическая постановка на охрану в режиме охраны		Автоматическая настройка без заедания дверных замков	Автоматическая установка с дверных замков	Автоматическая блокировка ланцюга запалювання через 30 сек. для его виключення
	Викорис-ня PIN1	Не будь злобным	Виктористов 1111	Победа — двузначный ПИН-код (значение для вкладов 11)
	Включение света в салонах	Включение со знанием защиты на 60 сек. (Возобновление при включенном зажигании и при постановке на охрану)
	Машина. перейти в режим охраны	Повторная постановка на охрану из-за заедания дверных замков	Режим повторной постановки на охрану без блокировки замков дверей
	Двукоренное дворянство для защиты	Не будь злобным	злой
	Перенос аварийной сигнализации при очистке зоны и предпредупреждении	в комплекте	Включено
	Предоставление места в автомобиле для дополнительных аварийных сигналов		Растяжка 15 сек. для вооружения	Растяжка 15 сек. отправить знать на охрану	Растяжка 15 сек. для постановки и защиты
	Вибирь в режим ПАНИКА или в режим JackStop™	ПАНИКА (пусковой блок)	JackStop™ (блок зажигания)

ОТЧЕТ ОПИСАНИЕ ФУНКЦИЙ ПРОГРАММИРОВАНИЯ МЕНЮ №1:

Функция 1-1 запрограммирована: «Управление замком багажника в режиме охраны»

Данная функция позволяет вибрировать: проверка системы при открытии багажника от защиты и управления электроприводом и дверными замками.

Бульон установлен на заводе. При дистанционном управлении замком багажника система знает о защите и управлении центральным замком, активируя замок багажника. Для широкого спектра опций автоматически переключается в режим охраны через 30 секунд, в зависимости от режима, запускает запрограммированную функцию 1-8
При дистанционном управлении замком багажника система знает о защите, замки дверей блокируются, срабатывает только замок багажника. Для широкого спектра опций, автоматически включается в режим охраны через 30 секунд, когда функция запрограммирована 1-8 значение 1 или 2
При дистанционном срабатывании замка багажника система не знает о охраннике, при срабатывании замка багажника система включает датчик удара, дополнительный датчик, датчик багажника на 15 секунд. Если багажник не открывался в течение часа, то система снова начинала включать датчики через 15 секунд. Если багажник открыт, то система включит датчики через 15 секунд, если багажник закрыт

Функция 1-2 запрограммирована: «Увеличенное открывание дверей»

В систему передана возможность увеличения количества участников в РФ об открытии дверей за дополнительной сигнализацией тревоги. Это можно изменить в режиме «снято с охраны» при включенном зажигании или при запуске двигателя.

Функция 1-2 запрограммирована, допуская вибрацию и тривиальность изменения и включения.

Запрограммированная функция имеет три значения:

Бульон установлен на заводе. Повторное открытие об открытии дверей включено
Время активации не больше, меньше 60 секунд, когда двери открыты и подожжены
Увеличенная активация без перерыва на час, если двери открыты и обстреляны

Функция 1-3 запрограммирована: «Управление центральным замком при включении и включении зажигания»

Данная функция позволяет установить необходимый режим автоматического запирания электрозамков при включении зажигания и активацию при он включен.

Как только на запальнике будет произведено включение и торможение, на выходе ЦПУ появится импульс такой же незначительности при включении, как и при торможении (0,5 сек при значениях 1 или 3 функции 2-4, или 3,5 2 секунды при значениях 1 или 3 функции 2-4, или 3,5 2 секунды при )

Бульон был установлен на заводе. Опция Дана включена
При этом электрозамки дверей закроются через 15 секунд после включения зажигания, если все двери автомобиля закрыты. Если дверь машины не закрыта, то она не потеряется. Снятие блокировок будет отображаться без необходимости среднего снятия.
Тот же алгоритм робота, но при значении 2, однако время закрытия заклинивания двери, если включено зажигание, сократится до 5 секунд.
Включение и активация замков без необходимости второго включения и выключения

Функция 1-4 запрограммирована: «Назначение комбинации кнопок (I+II)»

Функция смены знака кратковременным нажатием кнопок (I+II), что позволяет вибрацию разного типа предупреждения и неприятностей при наличии нужд користувач. При включении сиреневых сигналов пиктограмма исчезает с дисплея.

Учитывая запрограммированную функцию мачотири значение:

Було было установлено на заводе. Комбинация кнопок (I+II) включает любой короткий сигнал сирени. При включении сирены в тривиальном режиме працює
Комбинация кнопок (I+II) включает сирену в режиме тревоги и короткие гудки
Комбинация кнопок (I+II) включает или выключает сиреневые сигналы в режиме тревоги. Короткие сигналы включены. Таким способом можно включить режим, если в режиме тревоги будет аварийная сигнализация, а передача на блок будет передавать сигнал тревоги на брелок, или сработает сирена. Короткие гудки сирени, чтобы заблудиться
Комбинация кнопок (I+II) включает или включает все сигналы (сирена в режиме тревоги, короткие сигналы сирены, сигналы тревоги в режиме тревоги). При этом вся информация будет передаваться на брелок в качестве рингтона. Перемещен режим защиты

Функция 1-5 запрограммирована: «Автоматическая постановка на охрану в режиме охраны»

Данная функция позволяет включить или включить один из трех алгоритмов автоматической постановки в режим охраны после включения зажигания.

Учитывая запрограммированную функцию мачотири значение:

Було установлено на заводе. Автоматическая постановка на охрану включена
Если система переведена в охранный режим через 30 секунд, при закрытии двери, включении капота или багажника включается обслуживание всех датчиков сигнализации, но дверные замки не блокируются. Для блокировки замков необходимо нажать кнопку I брелока
При установке системы в режим охраны через 30 секунд при закрытии двери, капота или багажника. Когда замки дверей будут закрыты. Система перейдет в штатный режим охраны как есть, как будто нажав на кнопку I брелока. При отображении алгоритма автоматической постановки в режим охраны (функция 1-5 мА значение 2 или 3) система два раза (через 10 или 20 секунд) прозвучит сирена и мигающие сигналы тревоги, т.к. зловоние не отгорожено + натиск и функции программирования Значения 1-4. Третий сигнал подтверждает выполнение алгоритма автоматической постановки на охрану
Режим пассивной блокировки. Если завернуть значение, то через 30 секунд после срабатывания зажигания (или, если зажигание не включено, то не включено зажигание) система включит только блокировку зажигания (стартера). Блокировка замков и взятие на себя защиты датчиков вообще не осуществляется, но сигналов не видно

Для запуска двигуна в целом випаде необходимо перевести систему в режим охраны коротким натиском кнопки II брелока. В общем, система не будет спрацовать ни от открытия дверей, капота (багажника), ни от датчиков в але, что не менее важно, не дать запуститься двигателю.

Установка значения 2 или 3 функции программы отображаются на дисплее брелока символом.

Функция 1-6 запрограммирована: «Выбор PIN-кода»

Функция управляет режимами, например PIN-кодом, который может быть введен за помощью замка и зажигания или при нажатии кнопки брелока при система поставлена на охрану двумя ключами (разд. «Безопасность работы SCHER-KHAN MAGICAR 3»)

Запрограммированная функция имеет три значения:

Бульон установлен на заводе. PIN-код не должен использоваться. Переход в режим сигнализации и охраны отобразится сразу, если замок будет трижды срабатывать из положения ВЫКЛ в положение ВКЛ в течение 4 секунд. Руководство режимом Дании при установке, однако неприемлемо при эксплуатации, так как позволяет злоумышленникам включить систему за короткий час
Vikoristovuu Дания обеспечит высокую секретность и практическую возможность подбора кода, опротестование введения кода займет час. Основной вариант эксплуатации. На заводе на було был установлен код — «1111»
Принимается двузначный PIN-код. Датский вариант позволяет ввести код швидще, но не в случае чотиризначного кода; На заводе на бульон устанавливается код — «11»

Значение номера скина к коду можно изменить от 1 до 4. Таким образом, код может быть от «1111» до «4444» или от «11» до «44». Снятие заводских настроек, активация и включение пин-кода не добавляется к значению кода. При переходе от четырехзначного кода к двузначному первых цифр будет две.

Запрограммирована функция 1-7: «Включить освещение салона»

Данная функция позволяет вибрировать режим робота на «включить свет в салоне» (разд. Описание подключения фиолетового провода до розы CN2).

Бульон установлен на заводе. Свет в салонах включается системой на 60 секунд при наличии охранника. Как только через час включится, система включится, или система будет поставлена на охрану, свет в салоне будет игнорироваться
Свет в салоне

Функция 1-8 запрограммирована: «Автоматическая постановка на охрану»

Данная функция позволяет вибрировать режим автоматической постановки на охрану, до тех пор, пока через 30 секунд охрана не откроет двери или дверь. ствол. При отображении алгоритма автоматического перехода в режим охраны система два раза (через 10 или 20 секунд) подаст звуковой сигнал сирены и проблесковые сигналы тревоги, если зловоние не отгорожено комбинацией функций 1-4 программных кнопок (I+II).

Запрограммированная функция имеет три значения:

Булон установлен на заводе. Через 30 секунд система перейдет в режим защиты от заклинивания дверей (если не открыть двери или багажник), система перейдет в режим защиты от заклинивания дверей, как если бы кнопка I брелка был нажат. Дания режим обозначений для защиты знати в результате падающего нажатия кнопки II брелока
Через 30 секунд система переведена в режим охраны, замки дверей не заперты. Для блокировки замков необходимо нажать кнопку I брелока
Автоматический переход в режим защиты

Запрограммирована функция 1-9: «двукоренное дворянство для защиты»

Данная функция позволяет включить или выключить алгоритм подтверждения безопасности персонального пин-кода от посетителя.

Запрограммированная функция имеет два значения:

Бульон установлен на заводе. Двусторонняя зеняттья для защиты включена. Для защиты знати нажмите кнопку II брелока
Для редактирования необходимо подтвердить дворянство от защиты. При включенном ПИН-коде (функция 1-6 запрограммирована по умолчанию) необходимо повторно нажать кнопку II брелока. Необходимо поочередно нажимать кнопку II брелока, нажимать кнопки брелока с цифрами, чтобы дать PIN-коды. Только после правильного виконання на другой крокодил система будет знать о защите. Если код не будет введен в течение 20 секунд или код не будет введен, система перейдет в режим ожидания

Функция 1-10 запрограммирована: «Измерительное обнаружение аварийной ситуации в заданной зоне и оповещение датчика о ударе дополнительного датчика»

Функция позволяет включать и выключать аварийный сигнал

сигналов , которые контролируют зоны распыления и предварительно предупреждают датчик удара.

Дана запрограммированная функция для двух значений

Бульон был установлен на заводе. Контроль зоны и перенастройка датчика на удар
Смягчение аварийной сигнализации при заданной зоне и поступательном движении датчика до удара

Датский режим позволяет часто менять разряд аккумуляторной батареи в случае частого спразовуван датчиков при воздействии на зоны предварительного прогрева. Включение аварийной сигнализации во всех моделях автомобилей можно перевести из спящего режима в штатное электронное управление. При переводе в спящий режим возможен переход в спящий режим, витрейт энергии можно сбросить с помощью аварийных сигнальных ламп при их движении.

Функция 1-11 запрограммирована: «Предоставление места автомобиля для дополнительных аварийных сигналов»

Данная функция позволяет вибрировать необходимый режим управления аварийными сигнальными лампами при постановке и охране. Предусмотрена возможность более ручного управления автомобилем в темное время суток.

Учитывая запрограммированную функцию мачотири значение:

Бульон был установлен на заводе. Опция включена
Лампа сигнализации загорится на 15 секунд после постановки на охрану
Лампа аварийного сигнала загорится на 15 секунд, если никто не охраняется.
Лампа тревоги будет включаться на 15 секунд после постановки на охрану и когда дворяне защищены

Запрограммирована функция 1-12: «Вибирь в режим ПАНИКА или в режим JackStop™. брелка на 2 секунды Из смысла этой запрограммированной функции оставить режим роботизированной блокировки выключенным (синий провод в CN2 поднялся), но его необходимо выключить при подключении системы

Запрограммированная функция имеет два значения:

Булон установлен на заводе. Режим ПАНИКА. При нажатии кнопки I брелока на 2 секунды система включает сирену на 1,5 минуты и мгновенную сигнализацию тревоги (до тех пор, пока смрад не будет отгорожен натиском комбинации кнопок (I+II) и значения запрограммированных функций 1-4). Вся блокада будет действовать в течение часа. Режим передачи Дания
Режим JackStop™. При нажатии кнопки I брелока на 2 секунды система включает сирену на 1,5 минуты и мгновенную сигнализацию тревоги (до тех пор, пока смрад не будет отгорожен натиском комбинации кнопок (I+II) и значения запрограммированных функций 1-4). Если в момент включения данного режима зажигание не включено, активный сигнал на выходах блокировки будет появляться неопределенно долго, если он будет присутствовать в течение всего часа в режиме JackStop™. При включении данного режима включается зажигание, активный сигнал блокировки выходов появляется через 30 секунд (до момента срабатывания аварийной ситуации в результате остановки двигателя при нахождении автомобиля в России).

УВАГА! Установка значения запрограммированной функции 1-12 должна выполняться квалифицированным специалистом при установке системы.

МЕНЮ #1 НА ЗАВОДСКИХ ЗНАЧЕНИЯХ

1) Войдите в режим программирования. Нажимайте кнопки (I+IV) один час — на 2 секунды. Сирена подаст один короткий сигнал, сигнал тревоги срабатывал не один раз, вы сможете убедиться в этом самостоятельно.
2) Коротко трижды нажать кнопку III брелока. Натиск кожи будет подтвержден коротким сиреневым сигналом и аварийным сигналом. Через десять часов, когда трижды прозвучит сиреневый сигнал, трижды прозвучит сигнал будильника, устанавливаются заводские настройки всех запрограммированных функций меню №1.

МЕНЮ запрограммированных функций № 2
(КНОПКИ ВНИЗ (II + IV) НА 2 СЕКУНДЫ)

п./н.	функция	Кнопка I (заводская установка)	кнопка II	кнопка III	Кнопка для внутривенных вливаний
	Режим робота для управления штатной системой безопасности	Иду стоять: маса на роговой/черный дротик в гарде, маса на роговом/белом дротике в режиме «знято з гарда»	Импульс в 1 сек. на роговой/черный провод при постановке и на роговой/белый дротик на основе защиты
	Крышка приемки защиты датчиков двери				Автоматически, как только погаснет свет в салоне
	Банальность импульсов в управлении замком багажника
	Банальность импульсов управления центральным замком (открыть/закрыть)	0,5 сек. / 0,5 сек.	3,5 сек. / 3,5 сек.	0,5 сек. / 20 сек.	3,5 сек. / 20 сек.
	Импульс для дверных замков	Вид «видмикання пассажирской двери» дубликат вида «видмикання ЦЗ»	Режим первичного управления водяными дверями	Скользящий импульс для активации дверных замков
	Скользящий импульс для запирания дверных замков		Є (всего 0,5 сек. )
	Включение салонного света при постановке в режим охраны	Включено	Импульс 2 сек.
	Блок реле типа
	Мелочь в порыв за доп. канал 1
	Мелочь в порыв за доп. каналы 2
	Модуль расширения канала	Не будь злобным	злой
	Поидия за включение доп. канал 1	Нажатие и нажатие кнопок IV	Постановка на охрану или нажатие и нажатие кнопки IV	Снять охрану или нажать кнопку IV	Режим триггера или нажатие и нажатие кнопки IV
	Поидия за включение доп. канал 2	Только натиск кнопок (II+III)	Постановка на охрану или натиск кнопок (II+III)	Вимкнэння запалювання или натиск пуговиц (II+III)	Включение зажигания или нажатие кнопок (II+III)
	Поидия за включение доп. канал 3	Постановка на охрану	горючие включены	тривиальный режим	вимкнення запалювання
	Поидия за включение доп. канал 4	Знытя с охраной	Постановка на охрану	тривиальный режим	горючие включены
	Поидия за включение доп. канал 5	вимкнення запалювання	Постановка на охрану	тривиальный режим	горючие включены
	Поидия за включение доп. канал 6	горючие включены	Постановка на охрану	тривиальный режим	вимкнення запалювання
	Поидия за включение доп. канал 7	тривиальный режим	Постановка на охрану в режиме	тривиальный режим	вимкнення запалювання

ОТЧЕТ ОПИСАНИЕ ФУНКЦИЙ ПРОГРАММИРОВАНИЯ
МЕНЮ #2:

Функция 2-1 запрограммирована: «Робот-режим для управления штатной системой безопасности»

Эта функция позволяет вибрировать роботизированный режим контроллеров стандартные системы безопасности. Провид рожевой/черно-рыжий/желчный в розах CN2 (разд. Описание соединения).

Запрограммированная функция имеет два значения:

Булон установлен на заводе. На сирены/черном проводе MASA присутствует, когда система поставлена в режим охраны. На роговом/большом дротике МАСА присутствует в режиме «взят у охраны»
При переходе в режим защиты дается отрицательный импульс банальности через 1 секунду. При переходе в режим «снято с охраны» на роговой/билий дается отрицательный импульс банальности в 1 секунду

Запрограммирована функция 2-2: «Захват приема перед охраной дверными датчиками»

Данная функция предназначена для настройки системы и при необходимости установки света в салоне. Значение вибрируется согласно схеме подключения (разд. Описание подключения входов к датчикам двери, червония и червония/черного дротика в розетках CN3).

Учитывая запрограммированную функцию мачотири значение:

Бульон был установлен на заводе. Покрытие 0,5 секунды. Рекомендуется надевать використовутки на випадках, если нет необходимости устраивать свет в салоне (разд. схемы 5, 6, 9)., 10). Это значение важно при провалах, если сигнал концевых датчиков устанавливается сразу после блокировки дверных замков
Крышка на 5 секунд. Використовуются на выпадках, если необходимая площадь вписывается в свет в салоне (разд. схемы 2, 3, 4, 7, 8). Рекомендуется проверить, если при установке значения 4 датчик двери распознает помилование. Тихо осенью, если затемнение плавнее, датский вариант самый красивый
Обложка 45 секунд. Використовуются на выпадках, если необходимая площадь вписывается в свет в салоне (разд. схемы 2, 3, 4, 7, 8). Рекомендуется победить в тихих ситуациях, если при установке значения 4 помилования распознаются датчиком двери, а при значении 2 помилование оказалось недостатком для подавления помилований.
Автоматическая доработка плавного освещения в салоне. Датчик двери возьмут на охрану внутреннего света. Використовуются на выпадках, если необходимая площадь вписывается в свет в салоне (разд. схемы 2, 3, 4, 7, 8). В эту випадку, чтобы получить максимальную отдачу от защиты дверей, берутся датчики. Датский вариант не обеспечит точность работы системы в подавляющем большинстве случаев, однако ощущается нехватка суттувов: есть явная возможность поставить систему в режим охраны, не закрывая дверей и не зная причины

Запрограммирована функция 2-3: «Три импульсов в управлении замком багажника»

Данная функция позволяет изменить тривиальность импульсов управления замком багажника (сигналы на синий провод CN4). Вибрация этой функции заложена от конструкции автомобиля, на котором установлена система. Например, если вы подключаетесь к кнопке в салоне, если хотите приятно провести время, то вам нужно вибрировать другие значения этой функции.

Запрограммированная функция имеет два значения:

Bulo установлен на заводе — импульс 0,5 секунды
Импульс 4 секунды

УВАГА! Важная функция заключается в конструкции автомобиля. Неправильная вибрация данной функции может привести к выходу из строя электрозамка багажника, сокращению его ресурса, либо к использованию штатного владения автомобилем. Если у вас не совпадает значение этой функции, то сначала измените заводскую настройку, проконсультируйтесь с техническим факультетом дилера всей марки автомобилей в вашем регионе.

Запрограммирована функция 2-4: «Тривиальность импульсов на управление центральным замком»

Данная функция позволяет изменить тривиальность импульсов на управление центральным замком. Вибрация этой функции заложена от конструкции автомобиля, на котором установлена система. Например, для управления компрессором электропневматического центрального замка автомобилей VW, MERCEDES, AUDI требуется час 3,5 секунды (другие значения функции). Длительность затухания импульса до 20 сек. (третье значение функции) требуется, если в автомобиле є режим «Комфорт» — закрытие люка и окон при запирании центрального замка.

Для реализации режима «Комфорт» также можно выбрать «дополнительный канал 1» (или «дополнительный канал 2») системы с регулируемой установкой значения запрограммированных функций 2-9 и 2-12 ( или 2-10 и 2-13).

Учитывая запрограммированную функцию мачотири значение:

Бульон был установлен на заводе. Импульс 0,5 секунды при запуске и останове
Импульс 3,5 секунды при запуске и останове
Импульс 0,5 секунды при отпускании и импульс 20 секунд при отключении звука
Импульс 3,5 секунды с выходом и импульс 20 секунд с диммером

УВАГА! Важная функция заключается в конструкции автомобиля. Неправильная вибрация данной функции может привести к нестабильной работе центрального замка, к снижению ресурса, либо к выходу из строя электрозамков дверей, либо к срыву штатного владения автомобилем. Если вы не помните выбор этой функции, то если хотите изменить заводскую настройку, обратитесь в технические подробности у дилера марки автомобиля в вашем регионе.

Функция 2-5 запрограммирована: «Импульс на дверные замки»

Данная функция позволяет вибрировать в роботизированном режиме входы «управление центральным замком» и «управление дверями пассажиров» (разд. Описание соединение черного и белого дротиков в розе CN4). Вибрация этой функции отвечает за реализацию схемы подключения и за сохранение конструкции автомобиля, на котором установлена система.

Запрограммированная функция имеет три значения:

Бульон установлен на заводе. На нарушение входа («дверь пассажиров» и «управление центральным замком») тривиально подаются одинаковые импульсы, так что значение запрограммированных функций 2-4 и 2-6 (при значение 2 функций установлено на 2-6 , поэтому я при появлении запроса)
Режим приоритетного отображения водяных дверей. При первом нажатии на кнопку II брелока импульс подается только на выдмикання «видмикання СН»; Тривиальность импульса на выходах сигнала «центрального управления» начинается со значений программируемых функций 2-4 и 2-6 (при значении 2-х функций 2-6, тривиальность импульсов становится равной 0,5 секунд — как в случае гашения, так и в случае активации). Минимальность импульса на входе «пассажирские двери» в общем режиме должна быть установлена на 0,5 сек
Скользящий импульс для активации дверных замков. Победа этой опции необходима в тихих автомобилях, в которых управление дверью осуществляется в два этапа. Значение запрограммированной функции 2-4 во всем режиме не поступает в робот входных сигналов. На выходе «Видмикання ЦЗ» будет два импульса тривиальности 0,5 сек.

Функция 2-6 запрограммирована: «Скользящий импульс выключателя центрального замка»

В данной функции предусмотрен такой режим управления центральным замком, при наличии двух импульсов на выходе (розовый CN4) будет генерироваться два импульса в 0,5 секунды. Вибрация этой функции заложена от конструкции автомобиля, на котором установлена система.

Запрограммированная функция имеет два значения:

Булон установлен на заводе. виключена
В комплекте. В общем, запрограммированная функция 2-4 не заложена в систему робота, тривиальность импульсов на всех выходах ЦСУ установлена на 0,5 секунды

УВАГА! Важная функция заключается в конструкции автомобиля. Неправильная вибрация данной функции может привести к нестабильной работе ЦЗ, сокращению его ресурса, а то и к возможности штатного владения автомобилем. Если вы не помните значение этой функции, то при желании изменить заводскую настройку обратитесь к техническим особенностям дилера марки автомобиля в вашем регионе.

Запрограммирована функция 2-7: «Включение салонного света при постановке в охранный режим»

Значение запрограммированной функции настраивается по предыдущей схеме подключения, можно использовать установку для обжимного станка для взаимодействия системы за счет штатной системы безопасности автомобиля. Включение света в салонах вместо открытых дверей по стандартной системе. При этом необходимо включить реле света в салоне до момента закрытия датчиков дверей и света в салонном освещении. В этом режиме система допускает подачу активного сигнала на входы датчика конца двери при включении системой реле освещения салона.

Запрограммированная функция имеет два значения:

На заводе було включено. Необходимо проверить схемы подключения для включения активного сигнала на входах датчиков концевых дверей при включении реле освещения салона системой
Включение света в салоне на 2 секунды при переходе в режим охраны

УВАГА! Установка значения запрограммированной функции 2-7 должна выполняться квалифицированным специалистом во время установки системы, если схема подключения обратная.

Функция 2-8 запрограммирована: «Тип реле блокировки»

Значение запрограммированной функции будет установлено в соответствии с противоположной схемой подключения реле блокировки (Раздел. Схема 1). Предусмотрена возможность закрепления функции за входом «Блокировка стартера или розжиг» (синий провод в розетке CN2, см. описание подключения).

Запрограммированная функция имеет два значения:

Бульон установлен на заводе. Використовуется нормально замкнутое реле (контакт 87А). На синем дротике в розе появляется CN2 MACA, если система активна
Використовуєтся нормально разомкнутое реле (контакт 87). На синем дротике в розе CN2 появляется MACA, когда блокировка включена.

При заводском значении функции 1-12 на этом проводе наличие МАКА в режиме «снято с охраны»

УВАГА! Установка значения запрограммированной функции 2-8 должна выполняться квалифицированным специалистом во время установки системы, что касается обратной схемы подключения.

Функция 2-9запрограммировано: «Минимальный импульс на вход «дополнительный канал 1»

Выход «дополнительный канал 1» (подключение к розетке CN2) управляется нажатием и нажатием кнопки IV брелока, и может также включаться при первой возможности, в зависимости от значения программной функции 2-12

Учитывая запрограммированную функцию мачотири значение:

Критический режим. Сигнал на втором дротике включается при включении брелока нажата и нажата кнопка IV, либо при установке запрограммированных значений функции 1-12. При этом сигнал на данном входе будет зафиксирован на активной станции, и включить его можно будет только при наступлении нажатия кнопки IV брелока Система поддерживает включение и выключение данного входа короткими сигналами сирени и аварийного сигнала, пока смрад не мешает натиску комбинации кнопок (I+II) и значения программных функций 1-4

УВАГА! Установка значения запрограммированной функции 2-9 должна производиться квалифицированным специалистом при установке системы и до соответствующего выхода «дополнительный канал 1».

Функция 2-10 запрограммирована: «Три импульса на вход «дополнительный канал 2»

Данная функция позволяет вибрировать необходимость тривиальности импульсов на заданном входе или включить критический режим управления.

Выход «предканал 2» (жовтий/билий предусмотрен в розе CN2, см. Описание) управляется коротким часовым натиском кнопок брелока (II+III), а также может быть включен как функция из запрограммированных значений 2-13.

Учитывая запрограммированную функцию мачотири значение:

Бульон был установлен на заводе. Импульс тривиален за 1 секунду. Система подтверждает включение данного входа коротким сигналом сирени и аварийным сигналом, пока смрад не перекрыт натиском комбинации кнопок (I+II) и значений запрограммированных функций 1-4
Импульс тривиальный за 15 секунд. Система подтверждает включение данного входа коротким сигналом сирени и аварийным сигналом, пока смрад не перекрыт натиском комбинации кнопок (I+II) и значений запрограммированных функций 1-4
Пульс тривиальный за 30 секунд. Система подтверждает включение данного входа коротким сигналом сирени и аварийным сигналом, пока смрад не перекрыт натиском комбинации кнопок (I+II) и значений запрограммированных функций 1-4
Критический режим. Сигнал на красный/синий дротик включается при нажатии комбинации кнопок (II+III), либо при установке запрограммированных значений функции 2-13. При фиксации сигнала на данном входе в активной станции его можно включить только натиском кнопок брелока (II+III). Система поддерживает включение и выключение данного входа короткими сигналами сирени и аварийного сигнала, пока смрад не мешает натиску комбинации кнопок (I+II) и значений программных функций 1 -4

УВАГА! Установка значения запрограммированной функции 2-10 должна производиться квалифицированным специалистом при установке системы и до противоположного указанного выхода «дополнительный канал 2».

Запрограммирована функция 2-11: «Модуль расширения каналов victorian»

Эта функция позволяет включить альтернативную выходу функцию «дополнительный канал 1» для регистрации входа для передачи данных на модуль расширения каналов.

Запрограммированная функция имеет два значения:

Булон установлен на заводе. Жовтий провод в розе CN2 використовуется способом «додатковый канал 1»
Жовтий, предусмотренный в розе CN2, використовуется для подключения к модулю расширенных каналов (цифровой канал последней передачи данных). Со всем выходом модуля расширения каналов «канал № 1» он точно такой же, как и с выходом системы «дополнительный канал 1» с заводской функцией по умолчанию 2-11. Посетитель системы «дополнительный канал 2» не является победителем;

УВАГА! Установка запрограммированного значения функции 2-11 производится квалифицированным работником при монтаже системы и доставляется на склад. Установка модуля расширения каналов производится в соответствии с «Инструкцией по установке» для этого модуля.

Функция 2-12 запрограммирована: «Возможность включения входа «дополнительный канал 1»

Эта функция разрешает вибрацию входа, что необходимо для включения данного входа. При работе функции 2-9установлен на 4 (режим триггера), вывод может быть показан только на нажатия или нажатие кнопки IV брелока.

Учитывая запрограммированную функцию мачотири значение:

Бульон был установлен на заводе. Сигнал на дротике управляется только нажатиями и нажатиями кнопки IV брелока
Управление сигналом на дротике осуществляется нажатием и нажатием кнопки IV брелока аналогично заводской функции 2-12. Когда есть сигнал на том же дротике, он будет включен, когда система установлена в режим защиты
Сигнал на дротике управляется нажатием и нажатием кнопки IV, как и с заводской функцией по умолчанию 2-12. При наличии сигнала на том же дротике будут включения при постановке системы на охрану
Управление сигналом на дротике осуществляется нажатием и нажатием кнопки IV брелока аналогично заводской функции 2-12. При наличии сигнала на этом же дротике он будет включен в триггерном режиме

УВАГА! Установка значения запрограммированной функции 2-12 должна производиться квалифицированным специалистом при монтаже системы и до противоположного указанного входа «дополнительный канал 1».

Функция 2-13 запрограммирована: «Перейти к включению входа «дополнительный канал 2»

Данная функция позволяет вибрировать так, как необходимо для включения данного входа. При установленной функции 2-10 до 4 (режим триггера), его можно отобразить только короткими нажатиями кнопок брелока (II+III).

Учитывая запрограммированную функцию мачотири значение:

Було было установлено на заводе. Сигнал на дротике управляется только нажатием кнопок (II+III) брелока
Сигнал на дротике челюсти управляется нажатием кнопок (II+III) брелока, а также заводской функцией 2-13. При наличии сигнала на красном/синем дротике будет включение при установке системы в режим охраны
Сигнал на дротике управляется нажатием кнопок (II+III) брелока аналогично заводской функции 2-13. При наличии сигнала на красном/синем дротике будут включения при включении зажигания
Сигнал на дротике управляется кнопками брелока (II+III) как есть, как и при заводской функции по умолчанию 2-13. При наличии сигнала на красном/синем дротике будут включения при включенном зажигании

УВАГА! Установка значения запрограммированной функции 2-13 осуществляется квалифицированным специалистом при установке системы и до противоположного указанному выходу «дополнительный канал 2».

Функция 2-14 запрограммирована:

Функция запрограммирована на победу только при значении 2 функции 2-11 (модуль расширения каналов будет победителем). При индикации звонка запрограммированной функцией 2-14 на выходе «дополнительного канала 3» модуля расширения каналов будет виден отрицательный импульс тривиальности в 1 секунду*.

Учитывая запрограммированную функцию мачотири значение:

Було было установлено на заводе. Постановка на охрану
горючие включены
тривиальный режим
выемка запалювання

Функция 2-15 запрограммирована:

Функция запрограммирована на победу только при значении 2 функции 2-11 (выбран модуль расширения каналов). При индикации выхода программируемой функцией 2-15 на выходе «дополнительного канала 4» модуля расширения каналов будет виден отрицательный импульс тривиальности в 1 секунду. *

Бульон установлен на заводе. Знытя с гвардией
Постановка на охрану
тривиальный режим
горючие включены

Функция 2-16 запрограммирована:

Функция запрограммирована на победу только при значении 2 функции 2-11 (модуль расширения каналов будет победителем). При индикации звонка запрограммированной функцией 2-16 на выходе «дополнительного канала 5» модуля расширения каналов будет виден отрицательный импульс тривиальности через 1 секунду. *

Бульон установлен на заводе. вимкнення запалювання
Постановка на охрану
тривиальный режим
горючие включены

Функция 2-17 запрограммирована:

Функция запрограммирована на победу только при значении 2 функции 2-11 (модуль расширения каналов будет победителем). При индикации звонка запрограммированной функцией 2-17 на выходе «дополнительного канала 6» модуля расширения каналов будет виден отрицательный импульс тривиальности в 1 секунду. *

Бульон установлен на заводе. горючие включены
Постановка на охрану
тривиальный режим
выемка запалювання

Функция 2-18 запрограммирована: «Перейти к включению входа «дополнительный канал 7»

Функция запрограммирована на победу только при значении 2 функции 2-11 (модуль расширения каналов будет победителем) .При индикации выхода программируемой функцией 2-18, на выходе «дополнительного канала 7» модуля расширения каналов будет виден отрицательный импульс тривиальности через 1 секунду. *

Бульон установлен на заводе. тривиальный режим
Постановка на охрану
тривиальный режим
выемка запалювання

* Тривиальность импульсов на выходах «дополнительных каналов» от третьего канала можно изменить на дополнительном дополнительном программаторе СМ-4 (от 1 до 99 секунд, либо режим обдува).

ВСТАВЛЕНЫ ВСЕ ФУНКЦИИ ПРОГРАММИРОВАНИЯ
МЕНЮ №2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений запрограммированных функций необходимо два крокса.

Вход в программный режим. Нажмите кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, сигнал тревоги срабатывал не один раз, вы сможете убедиться в этом самостоятельно.
Коротко трижды нажмите кнопку III брелока. Натиск кожи будет подтвержден коротким сиреневым сигналом и аварийным сигналом. Через десять часов, когда трижды прозвучит сиреневый сигнал, трижды прозвучит сигнал будильника, устанавливаются заводские настройки всех запрограммированных функций меню №2.

ALBUM OF SCHEMES

Signal connection diagram (diagram 1)

Scheme 1

Wiring diagrams for door sensors and cabin control
light (schemes 2-10)

Scheme 2

Scheme 3

Схема 4

Схема 5

Схема 6

Схема 7

Схема 8

Схема

Схема 10 0007

.0007

Схема 11

Схема 12

Схема Центральной блокировки. Схема. Схема 18

Схема соединения центрального замка с приоритетными окнами двери воды (схема 19)

Схема 19

Схемы соединения багажного отделения (схемы 20-21)

Схема 20

Схема 21

MAGICAR M7000 — руководство по установке

Руководство по установке

1. Советы и рекомендации по установке

1-1. Будьте осторожны, не запирайтесь.

Пожалуйста, опустите стекла перед началом установки на случай, если дверь закроется ключом внутри. Также изучите пульт дистанционного управления мозговым модулем после завершения установки.

1-2. Используйте цифровой мультиметр для проверки

Используйте цифровой мультиметр для всех проверок проводов в автомобиле. Это следует делать на всех проводах, даже если вы чувствуете, что точно знаете, что они из себя представляют и как их следует проверять. Использование тестера ламп может повредить электрическую цепь автомобиля.

1-3. Найти хорошую землю

Одним из наиболее важных соединений проводов является соединение с землей. Пожалуйста, найдите место, которое не имеет никакого сопротивления к заземлению аккумулятора. Неправильное заземление приведет к неисправности системы.

1-4. Убедитесь, что установка не представляет опасности для водителя в дальнейшем.

В процессе установки постарайтесь предусмотреть возможные проблемы с драйвером позже.

Потенциальные опасности при вождении
Вокруг тормоза не должно быть проводки.
Проблема соединения или проблема изоляции
Пожалуйста, убедитесь, что все соединения выполнены пайкой и должным образом изолированы изолентой.
Вибрация и перегрев двигателя во время движения будут влиять на какую-либо из ваших установок?
Надежно закрепите все компоненты вашей установки с помощью болтов или кабельных стяжек. Будьте осторожны, чтобы не повредить электропроводку внутри моторного отсека теплом двигателя
Организация проводки после установки
Неправильная организация проводки приведет к шуму, проблемам с подключением, угрозе безопасности.
Ознакомление пользователя с руководством по эксплуатации
Установщик должен подробно объяснить пользователю работу системы.

1-5. Проверка автомобиля до и после установки

Для вашей безопасности проверьте автомобиль внутри и снаружи, включая все условия эксплуатации автомобиля и различные заводские системы, чтобы убедиться, что они работают правильно после установки так же, как и до установки.

2. Схема подключения

3. CN1

№ 1 (белый): (+12 В) дополнительный выход

Этот провод покажет (при использовании цифрового мультиметра) OV при выключенном ключе и 12 В, когда ключ находится в положении «аксессуар» или «ВКЛ».

Провод вспомогательного оборудования обычно выпадает при проворачивании коленчатого вала.

Этот провод подает 12 В на климат-контроль и другие аксессуары в автомобиле и может подавать до 30 А.

В некоторых автомобилях отсутствует дополнительный провод — провод зажигания таких автомобилей подает питание на аксессуары.

Так что не подключайте этот провод к таким автомобилям.

№ 2 (желтый): (+12 В) выходной сигнал пускового двигателя

Этот провод покажет (с помощью цифрового мультиметра) 12 В, когда ключ находится в положении заводной рукоятки. Этот провод подает питание на стартер.

№ 3 (зеленый): (+12 В) выход зажигания

Этот провод будет тестировать (с помощью вашего цифрового мультиметра) OV при выключенном ключе и 12V, когда ключ находится в положении «ON или RUN».

Провод зажигания не выпадает при проворачивании автомобиля.

Этот провод подает напряжение 12 В на катушку зажигания и другие электрические системы, необходимые для правильной работы автомобиля.

№ 4 (черный): масса шасси

Это будет одно из самых важных соединений.

Подключите этот провод к оголенному металлу автомобиля.

Не рекомендуется использовать рулевую колонку в качестве точки заземления.

Обязательно удалите краску или используйте заводскую точку заземления.

Плохое заземление на этом проводе будет началом будущих неприятностей.

№ 5 (красный): (+) 12 В, постоянный

Припаяйте этот провод к постоянному напряжению 12В автомобиля.

Этот провод должен быть постоянно под напряжением и должен выдерживать высокое потребление тока.

№ 6 (фиолетовый): (-) Выход зажигания

1. Установка электромагнитного клапана для двигателей Benz

Автомобиль Benz имеет вакуумный шланг под жгутом ключа зажигания. Шланг вакуумируется при запуске двигателя ключом. Чтобы имитировать это, необходимо установить соленоид для создания вакуума для дистанционного запуска.

2. Транспортные средства, работающие на пропане

Для таких автомобилей имеется выключатель газового клапана. Для дистанционного запуска этот переключатель должен быть включен. Существует два разных типа переключателей.

4.CN2

№ 1, № 2 (фиолетовый): световой выход положительного сигнала

Подсоедините этот провод к проводу сигнальной лампы (+) на автомобиле. Этот провод покажет (с помощью цифрового мультиметра) либо разомкнут, либо заземлен до включения цепи сигнальной лампы, а затем покажет (+} 12 В после включения цепи сигнальной лампы.

№ 3 (желтый): Выход разблокировки двери

№ 4 (зеленый): Выход дверного замка

Следующие три системы дверных замков являются наиболее распространенными системами.

№ 5 (белый): (+)12В выход сирены

Черный провод на сирене должен быть заземлен на шасси.

Громкость сирены можно уменьшить, перерезав провод громкости, прикрепленный к сирене.

№ 6 (черный): (+) магистральный выход 12 В

Если автомобиль оборудован системой открывания багажника с электроприводом, выход багажника подключается для срабатывания соленоида багажника.

5. CN3

№ 1 (синий): отрицательный выход Starter-Kill

Пожалуйста, используйте предустановленное реле блокировки стартера.

№ 2 (желтый/черный): Датчик генератора для контроля работы двигателя

Этот провод предназначен для контроля работы двигателя. Найдите небольшой провод от генератора. При проверке с помощью вашего мультиметра он должен показать вам около 2 В, когда ключ включен, но автомобиль не заводится.

Когда автомобиль заводится ключом, на проводе должно быть около 14В.

№ 3 (красный/черный): Отрицательный триггер открытия двери

№ 4 (красный): Чувствительность открытия дверцы при положительном срабатывании

Пожалуйста, убедитесь, что вы нашли правильный провод датчика двери, который контролирует все двери.

№ 5 (белый/черный): Вход отрицательного свечного накала

№ 6 (белый): Вход свечи накаливания

Если вы не подключите один из этих проводов (отрицательный или положительный Glow sensing), система будет работать как бензиновый автомобиль.

Только при подключении одного из этих проводов ваша система узнает дизельный двигатель.

Разница между бензиновым и дизельным двигателем заключается во времени предварительного прогрева и времени работы (15 минут для бензинового двигателя, 25 минут для дизельного двигателя) при дистанционном запуске.

№ 7 (оранжевый/черный): отрицательный вход габаритных огней

№ 8 (оранжевый): положительный вход габаритных огней

№ 9 (черный): (-) Триггерный вход магистральной линии

Подсоедините этот провод к проводу фонаря багажника, как показано ниже.

6.CN4

№ 1 (черный): (-)

№ 2 (черный/белый): (+)

7. CN5

№ 1 (черный): (-)
№ 2 (синий): Sense
№ 3 (красный): (+)

Датчик удара

8.CN6

№ 1 (черный): (-)
№ 2 (белый): Sense
№ 3 (красный): (+)
№ 4 (желтый): светодиод

Датчик удаленного пейджера

9.

CN7

№ 1 (желтый): RX
№ 2 (белый): TX
№ 3 (красный): (+)
№ 4 (сетевой провод): (-)

Антенна в сборе

Антенна откалибрована для горизонтальной установки в верхнем углу лобового стекла.

Различные установки могут существенно повлиять на дальность передачи.

10. Процедура обучения передатчика

Большинство автомобилей
Шаг №1:
- Поверните ключ зажигания из положения «выключено» в положение «включено» и обратно 3 раза В ТЕЧЕНИЕ 3 СЕКУНД, таким образом подав на зеленый провод (жгут проводов № 1) 12 В 3 раза. Когда эта процедура будет выполнена, сигнальные лампы мигнут один раз, чтобы подтвердить, что вы находитесь в режиме камердинера/программирования.
Шаг №2:
- После входа в режим камердинера/программирования и в течение 6 секунд нажмите кнопку » I » в течение 1/2 секунды. Габаритные огни мигнут один раз (и реле внутри контроллера щелкнет один раз), чтобы подтвердить, что шаг № 2 выполнен.
Этап №3
- Нажмите кнопку I на новом пульте дистанционного управления, чтобы обучить его устройству в течение 3 секунд после шага 2. Устройство принимает до 3 пультов. Каждый раз, когда устройство запоминает пульт, габаритные огни будут мигать один раз (и реле внутри контроллера щелкнет один раз), чтобы подтвердить программирование пультов.
- Если вы изучаете только 1 пульт, нажмите кнопку I на одном пульте три раза, чтобы удалить любое предыдущее обучение.
  Если вы изучаете 2 пульта, нажмите кнопку I первого пульта два раза и нажмите кнопку I второго пульта один раз.
  Габаритные огни дважды мигнут (и реле внутри дважды щелкнет), подтверждая завершение программирования.
Автомобили Benz с вакуумным шлангом под коробкой для ключей зажигания.
- Выполните те же действия, что и в пункте 1 выше, за исключением того, что вы используете кнопку III вместо кнопки I .
  В автомобиле запрограммирована автоматическая самоотпирание при выключении двигателя ключом.
  Таким образом, в этом случае вы должны выбрать эту опцию типа Bentz, которая запрограммирует запирание дверей при удаленном конце хода.
  Контроллер формирует отрицательный выход реле для реле, управляющего вакуумным шлангом.
Транспортные средства, работающие на пропане
- Выполните те же действия, что и в пункте 1 выше, за исключением того, что вы используете кнопку IV вместо кнопки I .

11. Опции программирования с преобразователем

Изменение времени задержки и импульса дверного замка

Заводская настройка: Время задержки между выходом зажигания и выходом стартера для дистанционного запуска составляет 4 секунды.

Длительность импульса блокировки двери 0,8 сек.

Вы можете изменить это с помощью этой процедуры.

Шаг 1: Key=0n, Engine=0ff, затем нажмите кнопку [I+II] на 2 секунды. Вы будете подтверждены 1 щебетом. Если вы услышите 3 щебета, сделайте это снова.

Шаг 2: Измените настройку, нажав одну из 4 кнопок, как показано ниже. Вы будете подтверждены 2 щебетанием. Если вы услышите 3 сигнала, повторите, начиная с шага 1.

Дополнительное программирование	Время задержки	Дверной импульс
Кнопка я	4 сек	0,8 сек
Кнопка II	10 сек	0,8 сек
Кнопка III	4 сек	4 сек
Кнопка IV	10 сек	4 сек

Дополнительное программирование для защиты от взлома, защиты от перетирания, мигания сигнальной лампы

Защита от угона: Провод №1 CN3 можно запрограммировать на отправку сигнала на реле для отключения провода зажигания автомобиля в любое время, когда автомобиль поставлен на охрану, чтобы автомобиль не мог запускаться или работать с пульта дистанционного управления. или ключ. И движение транспортного средства может быть отключено командой паники на пульте дистанционного управления.

Starter-Kill и Anti-Grinding: Провод №1 CN3 можно запрограммировать на отправку сигнала на реле для отключения провода стартера автомобиля при постановке на охрану и при дистанционном запуске, чтобы предотвратить повторный запуск двигателя. стартер на пульте — завел машину.

Мигание сигнальных ламп: В этом режиме сигнальные лампы мигают, если какая-либо из дверей остается открытой, когда автомобиль не поставлен на охрану.

Заводская настройка: режим защиты от взлома и мигание сигнальной лампочки.

Вы можете изменить этот параметр следующим образом:

Шаг 1: Ключ=Вкл., Двигатель=Выкл.; затем нажмите кнопку [I+V] одновременно в течение 2 секунд. Подтверждение: 1 щебет; если вы услышите 3 сигнала, повторите шаг 1.

Шаг 2: Нажмите одну из 4 кнопок. Вы будете подтверждены 2 щебетанием. Если вы услышите 3 сигнала, вернитесь к шагу 1.

Дополнительное программирование	Режим	Мигающий свет
Кнопка # I	Защита от взлома	Мигающий свет
Кнопка # II	Защита от взлома	Х
Кнопка # III	Антишлифовальный	Мигающий свет
Кнопка # IV	Антишлифовальный	Х

30.11.2003

Автосигнализация с дистанционным запуском Magicar M 1090

MAGICAR M 1090 AS — старшая модель автосигнализации MAGICAR. Уникальная технология бесключевого запуска и бесключевого доступа обеспечивает высокий уровень комфорта для владельцев автомобилей без заводских систем бесключевого доступа. Теперь пользователю не нужен ключ FOB для открытия автомобиля и запуска двигателя. Пульт дистанционного управления M1090 заменяет все функции оригинального FOB, такие как блокировка, разблокировка, открытие багажника. Кроме того, пульт дистанционного управления реализует функции блокировки/разблокировки без прикосновения пользователя к кнопкам.
На дисплее отображается такая информация, как: состояние автомобиля (закрыть/разблокировать), фактически активные функции (Турбо, Работа двигателя, Пуск по времени, Холодный пуск, Авто, Пассивный, Блокировка движения, Отключение звука), а также функции комфорта (текущее время, будильник , температура, напряжение автомобильного аккумулятора, напряжение дистанционного аккумулятора). При срабатывании автосигнализации на дисплее отображается причина срабатывания (дверь, капот, капот, датчик удара, дополнительный датчик). Более того, во время тревоги пульт ДУ издает звуковой сигнал, вибрирует и мигает красной лампочкой. Magicar M 1090 AS — это защитное устройство с высочайшим уровнем безопасности.

Передатчик RFID

Функция AUTO — запирание/отпирание автомобилей без ключа основано на технологии RFID . Это означает: основной блок периодически передает опознавательный сигнал. Когда пульт дистанционного управления находится в зоне действия этого сигнала и пульт дистанционного управления будет авторизован, сигнализация будет отключена, и автомобиль можно будет отпереть. Когда пульт дистанционного управления покинет зону с положительной идентификацией сигнала RFID, сработает сигнализация, и автомобиль можно будет заблокировать. Область положительной идентификации составляет прибл. 4-5 метров вокруг автомобиля. Будильник позволяет вам отключить передачу идентификации системой RFID для функции AUTO. В этом случае через 3 или 8 дней бездействия сигнализация (автомобиль в гараже) перестанет передавать информацию RFID и это снизит потребление сигнализации.

Кнопка СТАРТ

Запуск двигателя также реализована как бесключевая система. Аварийный сигнал определяется для установки с кнопкой СТАРТ . Коробка переключения и запуск двигателя будут управляться этой кнопкой. Более того, он оснащен мониторингом наличия контроля по технологии RFID. Родной цилиндр замка зажигания должен быть демонтирован, а на его место установлена кнопка СТАРТ. Альтернатива: личинку замка зажигания можно оставить на месте, но снять замок с ручки и снять механизм блокировки рулевого колеса. Кнопку СТАРТ можно разместить в другом месте на рулевой колонке или приборной панели. Также возможна электронная разблокировка руля.

Magicar M1090AS имеет функцию дистанционного запуска двигателя. Эта функция доступна и для автомобилей с механической или автоматической коробкой передач. Возможен запуск двигателя с пульта дистанционного управления. Вы можете использовать его для предварительного прогрева автомобиля зимой или его охлаждения летом непосредственно перед поездкой. Время работы двигателя настраивается.

M1090AS имеет следующие функции для дистанционного запуска:

Дистанционный запуск — ТАЙМЕР — дистанционный запуск транспортных средств осуществляется в 24-часовых циклах в заданное время. Автомобиль можно запускать также в 4-, 8- или 12-часовом цикле.
В этом случае обратный отсчет времени запуска начинается при включении функции ТАЙМЕРА на пульте дистанционного управления — установленное время запуска не используется!

Холодный и горячий пуск – дистанционный пуск ТС осуществляется в заданное время только при температуре, равной или ниже (холодный пуск) или выше (горячий пуск) заданной температуры.

Низкий уровень заряда аккумулятора – дистанционный запуск автомобиля осуществляется каждые 4 часа, но только при напряжении аккумулятора ниже 11,5 В.

Если сигнализация поставлена на охрану и вы потеряли или повредили пульт, вы все равно можете открыть и снять автомобиль с охраны, введя четырехзначный код через RPS. Код вводится постукиванием по датчику RPS. Рекомендуется установить код пользователем сразу после получения автомобиля.

CAN BUS

Одностороннее подключение
2-стороннее соединение
Чтение и запись данных

Пульт дистанционного управления

В комплект входит 1 шт. 2-позиционный пульт дистанционного управления с 4 кнопками
макс. 3 контроллера в систему
сигнал от автосигнализации передается на все обученные брелки
текущее время
будильник
время парковки
время работы двигателя
вибрация вкл/выкл
температура
напряжение автомобильного аккумулятора / напряжение дистанционного аккумулятора
режим экономии заряда батареи
функция блокировки кнопки
мощность радиочастотного сигнала
макс. дальность около 2000 метров

Датчики

Двухзонный датчик удара (в упаковке)
дополнительный датчик на одну зону (как Ultra)
обход датчиков с дистанционным управлением
Датчик байпаса при активации AUX (дополнительно)
датчик перепуска при работающем двигателе

Входы/выходы

дополнительный вход датчика одной зоны
дверь, капот, вход капота
пуск-убийство выход
световой сигнал (реле NO/COM) выход/последовательная функция опционально
три вспомогательных выхода (дополнительно) с регулируемой длительностью импульса
открыт багажник (реле NO/COM) выход
блокировка/разблокировка (реле NC/NO/COM) выход (0,8 с, 4 с, 15 с, двойной импульс)
вход габаритных огней
вход ножного тормоза
Вход накаливания для дизельных двигателей
зажигание, второе зажигание, аксессуары и выход стартера
выходной сигнал байпаса / считывания клавиш
звуковой сигнал/выходной сигнал СОСТОЯНИЯ
механическая/автоматическая коробка передач, контур

Средства безопасности

контроль открытых дверей
состояние памяти при отключении питания, аварийный сигнал памяти
тихая/громкая активация
перевооружение
пассивная постановка на охрану
Функция ПАНИКА
задержка освещения купола
аварийная деактивация по ПИН-коду
Обнаружение RFID во время запуска
служебный режим

Элементы комфорта

запирание/отпирание автомобиля
состояние автомобиля на дистанционном дисплее
мигает при открытых дверях
мигает при открытом капоте
вызов владельца транспортного средства — модуль RPS
3 уровня чувствительности датчика RPS
включение/выключение системы при подходе/уходе для управления ТС (функция AUTO)
замок привода (замок по зажиганию)
дистанционный запуск кнопкой 9 на пульте дистанционного управления0012
регулируемое дистанционное время работы двигателя
Предустановленный таймер времени запуска двигателя (24 часа)
время запуска двигателя каждые 4/8/12 часов
Функция холодного и горячего пуска
низкий уровень заряда батареи запуск
турборежим — защита турбокомпрессора от перегрева
продление времени работы двигателя
режим резервирования
специальный импульс блокировки/разблокировки во время или после дистанционного запуска

Технические параметры

тип сирены: без резерва /12В/15Вт
рабочая температура: от -40°C до +85°C
источник питания: 12 — 14 В
: модуляция FSK/код скачкообразной перестройки частоты и RFID
ВЧ-мощность: 10 мВт
рабочая частота: 433,92 МГц и 125 кГц

Модем GT1000 от SEGI

СЕГИ
GT1000

Один грант был выдан под этим идентификатором FCC 15. 07.2011 (это один из четырех выпусков в 2011 году для этого получателя гранта). Доступные общедоступные сведения включают информацию о частоте, руководства, а также внутренние и внешние фотографии. некоторые продукты также содержат предоставленные пользователем или связанные условия гарантии, руководства по устранению неполадок, инструкции, драйверы и пароли по умолчанию.

постоянная ссылка для этого идентификатора FCC

поиск за:

Ремонт Детали

от iFixIt

Трейд-ин? Переработка локации

например, для использования Slack

все	частоты		экспонаты	Приложения
		руководство

все экспонаты 9
1 ~ 2011-07-15 9

экспонат
скачать
текст

Руководство пользователя

Руководство пользователя

пдф

4,81 МБ

9503

приложение с	Информация о заявителе
1	Действующий	2011-07-15
1	Полное официальное название заявителя	СЕГИ ЛИМИТЕД
1	Регистрационный номер ФКС (FRN)	00079
1	Физический адрес	Блок J2, 4/F, Блок 1, Промышленное здание Кинхо
1		ГОНКОНГ, Н/Д
1		Китай

приложение с	Информация УТС
1	Адрес электронной почты приложения TCB	т* *@siemic. com
1	Прицел TCB	B1: Коммерческое оборудование для мобильных радиослужб, соответствующее следующим частям 20, 22 (сотовая связь), 24, 25 (ниже 3 ГГц) и 27 CFR 47.

приложение с	Идентификатор Федеральной комиссии по связи
1	Код получателя	ВА5
1	Код продукта оборудования	GT1000

приложение с	Лицо по адресу заявителя для получения гранта или для связи
1	Имя	Д* * С
1	Номер телефона	(852)** **
1	Номер факса	(852)** **
1	Электронная почта	* *@gmail. com

приложение с	Технический контакт
		н/д

приложение с	Нетехнический контакт
		н/д

приложение с	Конфиденциальность (долгосрочная или краткосрочная)
1	Включает ли это приложение запрос на конфиденциальность какой-либо части (частей) данных? содержится в этом приложении в соответствии с 47 CFR § 0.459 Правил Комиссии?:	Да
1	Долгосрочная конфиденциальность Включает ли это приложение запрос на конфиденциальность какой-либо части (частей) данных? содержится в данном приложении в соответствии с 47 CFR § 0.459 Правил Комиссии?:	Да
1	Если да, укажите дату краткосрочного раскрытия конфиденциальной информации (в формате ММ/ДД/ГГГГ)	08/29 /2011
	, если дата не указана, дата выпуска будет установлена на 45 календарных дней после даты предоставления.

приложение с	Когнитивное радио и программно определяемое радио, класс и т. д.
1	Это приложение для программно-определяемой/когнитивной радио-авторизации?	№
1	Класс оборудования	PCB — лицензированный преобразователь PCS
1	Модем
1	Связанный запрос базы знаний OET: Есть ли запрос KDB, связанный с этим приложением?	NO
1	Тип модульного оборудования	Не применяется
1	Цель / Применение для	Оригинальное оборудование
11117 1	ОРИГИНАЛЬНОЕ Оборудование. составное устройство, подлежащее разрешение на дополнительное оборудование?	№
1	Сопутствующее оборудование: Является ли оборудование в этом приложении частью системы? который работает или продается с другим устройством, для которого требуется авторизация оборудования?	№
1	Грант Комментарии	Выходная мощность ERP/EIRP. Это устройство также содержит функции, которые не работают на территории США. Эта регистрация применима только для операций в США. Антенны, используемые для этого передатчика, должны быть установлены на расстоянии не менее 20 см от всех людей и не должны располагаться рядом или работать совместно с любой другой антенной или передатчиком. Конечным пользователям должны быть предоставлены условия эксплуатации передатчика, соответствующие требованиям по радиочастотному излучению
1	Существует ли отказ от авторизации оборудования, связанный с этим приложением?	Нет
1	Если существует отказ от авторизации оборудования, связанный с этим приложением, был ли утвержден соответствующий отказ и загружена ли вся информация?	№

приложение с	Название тестовой фирмы и контактная информация
1	Название фирмы	ХСТ Ко, ООО
1	Имя	С* Л* ***
1	Номер телефона	82-31** **
1	Номер факса	82-31** **
1	Электронная почта	* @HCT. Разное Навигация по записям Лента для глушителя: Термолента для глушителя Чем смазать клеммы аккумулятора автомобиля: Чем смазать клеммы аккумулятора от окисления? Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены Комментарий * Имя * Email * Сайт Рубрики Автолюбителям Замена Настройк Настройка Обслуживание фар Промыв Промывка Разное Регулировк Регулировка Ремонт Своими руками Совет Советы Стартер Сцеплен Сцепление Фар Чистка Чистка авто Copyright © 2013 - 2019 KS-MOTO +7 (911) 924 3 942 +7 (812) 924 3 942 г. Санкт-Петербург,
