Система курсовой устойчивости - что это такое? Установка и работа системы курсовой устойчивости

В современных автомобилях имеется множество различных систем, которые предназначены для улучшения безопасности на дороге. Одна из них – это ESP, или система курсовой устойчивости. Что это такое, знает далеко не каждый водитель. Давайте разберемся, что скрывается под этими буквами и какие преимущества этот комплекс дает водителю автомобиля. Читаем!

Характеристика

Система разрабатывалась на основе АБС. С одной стороны, это комплекс, который соединен с АБС, но основная часть системы все-таки уникальна. В данном случае речь идет о сенсоре, отвечающим за угол поворота рулевого колеса.

Кроме того, работа системы курсовой устойчивости становится практически невозможной, если нет информации о реальном положении и поворотах авто. Так, когда есть разные данные и показания нескольких сенсоров, которые следят за рулем и кузовом, EPS начинает автоматически тормозить, чтобы предотвратить возможный занос. Процесс торможения может запустится как на всех колесах, так и на одном или двух.

Как действует?

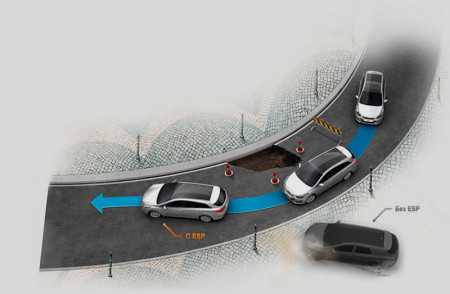

Электронная система курсовой устойчивости ESP необходима для устранения аварийных ситуаций, когда человек за рулем практически теряет управление. Чаще всего датчики и электроника предугадывают, когда водитель рискует попасть в трудную ситуацию, и стабилизируют положение автомобиля за счет подтормаживания отдельных колес. Например, в момент вхождения в поворот на высокой скорости диски начнут смещаться со своей обычной траектории. В данный момент сработает ESP (система стабилизации курсовой устойчивости). Она активирует колодки и, слегка притормаживая, поможет машине вновь встать на безопасный курс. При этом человек за рулем сможет не терять контроль за машиной. Главное, что ESP (если ее не отключать намеренно) работает в любой момент времени и независимо от скоростей или оборотов коленчатого вала в критическую секунду.

Некоторые считают, то ESP – это самое эффективное, что есть на сегодняшний день. Основное ее преимущество – в компенсации недостатков навыков вождения человека и в нейтрализации заносов. Но не стоит считать, что ESP (система стабилизации курсовой устойчивости) – это панацея от всех бед. Небольшие радиусы поворотов или же слишком высокая скорость автомобиля не могут сломать систему, но электроника может банально не успеть выполнить расчеты и оценить ситуацию. Итак, это популярное и самое известное решение для безопасности вождения. Автомобильные производители могут называть эту систему по-разному, но суть всегда одна. Основная функция – сладить за показателями поперечной динамики и помогать водителю. Однако это далеко не все возможности. Постоянно ведется контроль за сцеплением с дорогой и за тем, чтобы машина не сходила с траектории. Сегодня система курсовой устойчивости VSC, EPS или DSC способна функционировать в любых условиях. Но разработчики вынуждены постоянно вносить изменения в алгоритмы.

Из истории ESP

Самый первый комплекс-помощник, который был призван следить за траекторией машины, - «Устройство управления», разработанное и запатентованное в «Даимлер-Бенц». Но по причине возможностей того времени, реализовать систему автоматичной корректировки курса авто так и не вышло.

Только в 94 году родилась первая действительно рабочая и эффективная система курсовой устойчивости. Что это такое, мы уже выяснили. По прошествии года после того, как был показан этот комплекс, его начали устанавливать на «Мерседес CL-600». А еще через два года ESP станет уже практически неотъемлемой частью электронного оснащения всех моделей «Мерседес», причем вне зависимости от комплектации.

"ESP - в народ"

Сейчас все гораздо проще – такая система есть практически в любом автомобиле, даже в средней комплектации. А если все-таки системы стабилизации курсовой устойчивости в комплектации не оказалось, то многие автопроизводители предлагают ее в качестве опции. Правда, за это приходится немало доплачивать.

Установка системы курсовой устойчивости позволит уверенней чувствовать себя на дороге в любых условиях. Но если взглянуть на предложения серьезных и популярных автобрендов («Форд», «Фольксваген» и другие европейские марки), то даже в базовом оснащении имеется данный комплекс безопасности.

Как работает ESP

Современные СКУ связаны с ABS. Да и практически невозможно представить, как работает система курсовой устойчивости VSC без соединения с защитой от пробуксовки и без связи с ЭБУ. В этом комплексе задействованы одновременно многие ответственные узлы.

Устройство комплекса СКУ

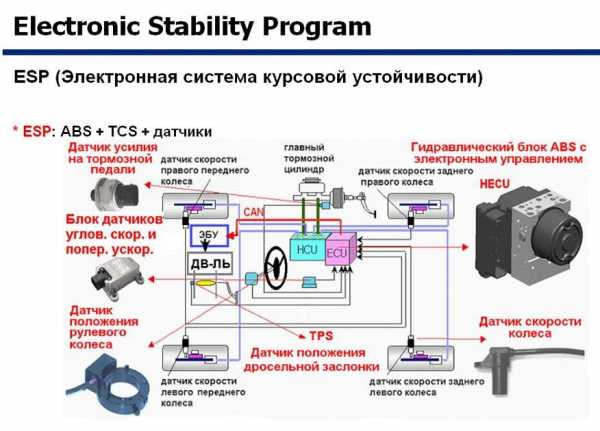

Если представить устройство СКУ в виде структуры – это масса датчиков и контроллеров, позволяющих получать информацию о движении машины из ЭБУ, а затем по необходимости управлять двигателем и тормозами, чтобы вернуть автомобилю управляемость и устойчивость.

Для тех, кто не знает, как работает система курсовой устойчивости, наиболее важными являются всего два элемента. Это датчик угловой скорости и G-сенсор (или же акселерометр). Последний отвечает за замеры поперечного ускорения. Вышеперечисленные элементы связаны как между собой, так и с контролирующей электроникой. Когда машина скользит в бок, система определяет, опасно ли это. После анализа цифр данные попадают на блок ESP. Затем СКУ реагирует на параметры и либо активирует исполнительные устройства, либо ничего не делает. Очень хорошо знает, насколько сильно поворачивается рулевое колесо, на какой скорости едет машина, опасен ли занос и нужно ли запускать систему аварийного управления. Информация с датчиков поступает мгновенно.

Важная особенность

Нужно рассмотреть еще одну особенность, которую имеет система курсовой устойчивости. Что это такое? За счет того, что система связана с главными датчиками в ходовой части машины, ESP способна сравнивать цифры с реальным поведением автомобиля.

То есть компьютер определяет, отличается ли поведение авто от расчетных цифр. Если параметры серьезно разнятся, то контролирующий блок выполнит корректировку цифры и вернет фактические данные в нормальные пределы. Это помогает избежать опасных ситуаций.

Механизм работы ESP

Работа основана на управлении двигателем, рулевой и тормозной системой. Чтобы вернуть автомобиль на расчетный курс, система запустит процесс торможения на всех или отдельных колесах. СКУ умеет определять, на сколько нужно снизить обороты колес. При этом процесс торможения выполняется за счет нескольких систем. ABS меняет давление в тормозной системе, подача горючего в камеры сгорания снижается, следовательно, обороты на колесах тоже уменьшаются.

Когда ESP можно отключить

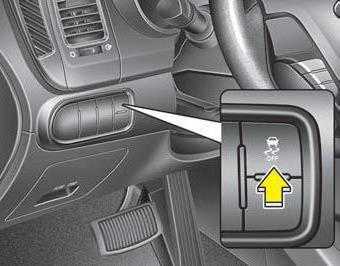

Иногда, когда нужно управлять машиной виртуозно, на сложных участках, система, которая в 95 % случаев помогает избежать страшных аварий, может сыграть с водителем-профессионалом злую шутку. Однако производители предусмотрели и этот момент. Сейчас даже при базовых ESP эту систему можно отключить в зависимости от ситуации. В некоторых автомобилях, оснащенных электронными помощниками, ESP может работать в различных режимах - полной и частичной безопасности.

В последнем случае допускаются небольшие заносы и скольжения. То есть при установке среднего уровня водителю уже ничто не будет мешать. Но в случае реальной опасности полностью активируется система курсовой устойчивости. Что это такое? Это электронный помощник, который помогает избежать аварийных ситуаций.

Заключение

В целом СКУ – это уникальная система, которая спасла уже миллионы жизней. Однако обмануть физику не смог еще никто, и возможности электроники далеко не безграничны. А узнать, есть ли система курсовой устойчивости в автомобиле, можно в инструкции. Не стоит ее отключать при отсутствии большого опыта вождения. Особенно если это касается езды по заснеженной дороге.

fb.ru

Все о системе курсовой устойчивости ESP

Электронная система курсовой устойчивости, у которой, в зависимости от производителя, имеется несколько названий (ESP – «Electronic Stability Program», ESC — «Electronic Stability Control» либо DSC – «Dynamic Stability Control» и прочие), является системой активной безопасности автомобиля. Эволюционно эта система представляет собой усовершенствованную антиблокировочную систему тормозов, главная функция которой – помочь водителю удерживать автомобиль в заданной траектории при потере управляемости.

История

Первым шагом в развитии систем активной безопасности автомобилей стало создание антиблокировочной системы тормозов, которая при торможении разблокировала тормоза, позволяя водителю сохранить контроль над управлением машиной. Однако с течением времени инженеры, исследующие проблемы безопасности автомобилей поняли, что простой разблокировки тормозов недостаточно для того, чтобы удержать машину от ухода в занос. После проведения массы испытаний, конструкторы решили расширить функционал системы активной безопасности, «научив» ее контролировать тягу и притормаживать определенные колеса, направляя автомобиль по заданной водителем траектории. Основной фронт работ по созданию эффективной системы курсовой устойчивости развернулся в конце 1980-х — начале 1990-х годов, причем, как в Европе (BMW Mercedes-Benz), так и в Азии (Mitsubishi). Более всего в этом преуспели специалисты Mercedes-Benz, которые в сотрудничестве с компанией Bosch уже в 1992 году имели опытный образец системы курсовой устойчивости, которая испытывалась на различных моделях марки.

Впрочем, особой спешки при внедрении системы на серийные авто не наблюдалось: немецкие инженеры со свойственной им педантичностью проверяли каждый параметр. Однако даже такие тщательные испытания и исследования не могли гарантировать стопроцентной безопасности автомобиля, сорвавшегося в занос при прохождении крутого поворота. Лишь в 1995 году инженерам удалось усовершенствовать систему курсовой устойчивости настолько, что руководство компании дало добро на оборудование ею нескольких серийных моделей.

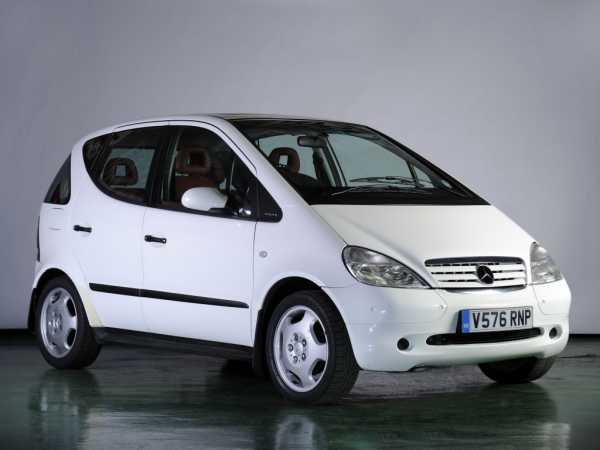

Mercedes-Benz A 190 UK-spec

Первой такой моделью стал компактный городской хэтчбек A-Class, который был под угрозой снятия с производства и переделки из-за склонности к переворачиванию при прохождении поворотов даже не небольших скоростях. Чтобы спасти модель и честь бренда, инженеры Mercedes-Benz установили на хэтчбек систему курсовой устойчивости, которая полностью решила проблему переворачивания автомобиля. С тех пор ESP получила всемирное признание, и практически все автомобильные бренды стали оснащать свои модели этой системой активной безопасности.

Конструктивно система курсовой устойчивости автомобиля представляет собой систему датчиков, которые, будучи установлены на передней и задней оси автомобиля, рулевом механизме контролируют положение автомобиля на дороге. Помимо датчиков, в состав ESP входит акселерометр, определяющий положение автомобиля на дороге при поворотах. Эффективность этой системы заключается в ее совместном использовании с антиблокировочной и антипробуксовочной системами активной безопасности машины.

Устройство ESP

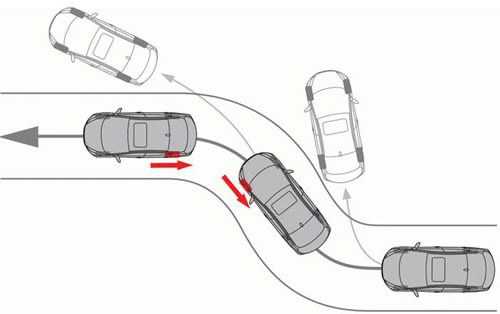

Система курсовой устойчивости активируется в двух случаях – при избыточной либо недостаточной управляемости автомобиля. В обоих случаях система, анализируя полученную с указанных выше датчиков и акселерометра (это занимает не более 20 миллисекунд), выбирает, какое колесо следует притормозить, чтобы направить машину по безопасной траектории. Одновременно с притормаживанием, ESP понижает обороты двигателя, что позволяет водителю снова войти в траекторию движения, нарушенную при сносе или заносе автомобиля.

Если управляемость автомобиля при входе в поворот избыточная, и передние колеса идут в снос, система курсовой устойчивости задействует задние тормоза, притормаживая то колесо, которое находится на внутреннем радиусе поворота. Это позволяет выровнять уходящую в снос переднюю часть автомобиля.

BMW M3 в заносе

Если же управляемость автомобиля при входе в поворот недостаточная, то возникает занос – то есть, с траектории движения уходят задние колеса. В таком случае система ESP активирует передние тормоза, притормаживая колесо, которое идет по внешнему радиусу поворота.

Кроме обеспечения безопасного движения в поворотах, система курсовой устойчивости помогает избежать аварии и когда у автомобиля начинают проскальзывать все четыре колеса (например, при передвижении по обледенелой дороге). В этом случае система определяет, какие именно колеса нужно притормозить, чтобы выровнять траекторию движения.

Сегодня именно ESP во всем мире признана наиболее эффективной системой активной безопасности автомобиля. В некоторых странах (Израиль, США, Канаде, странах Евросоюза) установка на автомобили систем курсовой устойчивости закреплена законодательно.

avtoexperts.ru

Когда система курсовой устойчивости подводит (ESP)

Обидно когда надеешься на машину которая стоит больше миллиона, и даже на хорошей резине подводит тебя и улетает с дороги. Чтобы вождение автомобиля было безопасным, необходимо не просто наличие хорошего автомобиля, но знаний и навыков вождения.

В YouTube много роликов где расхваливают систему курсовой устойчивости, но мало кто говорит про минусы. Большую роль при работе системы играют не только технические характеристики автомобиля, но и конструкция подвески, вес автомобиля, погодные условия, дорожное покрытие и сцепление шин с ним, скорость и действия водителя. Бывает что система срабатывает раньше чем положено или наоборот позже. От ошибки самой системы, никто не застрахован.

Система курсовой устойчивости ESP работает совместно с ABS и способствует удержанию автомобиля в рамках заданной траектории во время движения (разгон и торможение, движении по прямой, вхождение в поворот и т. д.). Она с одной стороны помогает контролировать поведение машины, следя за тем, чтобы транспортное средство перемещалось в сторону поворота руля, но есть и другая сторона о которой необходимо знать.

Система срабатывает в критических ситуациях, когда произойдет потеря управляемости автомобилем, притормаживая отдельно каждое колесо. Она включается при вхождении в поворот на скорости или когда начинается занос. Вместе с притормаживанием колес система ESP автоматически снижает обороты двигателя. При сбросе оборотов она забирает главное — контроль и регулирование оборотов двигателя.

Рассмотрим пример — Приготовился обгонять, резко дернул рулем, а система сработала, стала притормаживать и отключила электронную педаль газа — упали обороты и скорость. Что делать двигающемуся сзади автомобилю, ведь на вашей машине загорится только аварийка, а не стоп-сигналы. Движение идет и водителю сзади нужно быстро сориентироваться и притормозить. Тем самым создается аварийная ситуация на дороге. Время идет и что будешь делать ты, ведь машина после поворота руля оказалась практически на встречке и без газа? Согласитесь, неприятно оказаться в такой ситуации, когда Вы думаете что у Вас дорогая машина с богатыми опциями, это так круто, а на деле оказывается не все так просто.

На скользкой дороге эффективность системы падает. Даже при небольших превышениях скорости на дороге с маленьким коэффициентом сцепления, возможность вылета с трассы увеличивается в разы. В экстремальных ситуациях, когда автомобиль сорвался в занос, спасти положение можно нажатием на газ, чтобы вытащить машину из заноса. Но система сделать этого не позволит, т.к. она автоматически сбрасывает обороты.

Применять систему или нет должен решать сам водитель. Ведь несмотря на плюсы ESP, она может привести к непредвиденным последствиям. Например, на неровной грунтовке в случае отрыва колеса от дороги, или при движении по льду, когда машину уже начало нести. В таких ситуациях стабилизировать движение гораздо тяжелее, в таких случаях необходимо заранее отключать систему.

Можно привести еще один пример: когда водителю нужно быстро развернуться. Заметив небольшой интервал между встречными машинами, автолюбитель нажал на газ. Зад слегка повело и тут вмешалась ESP и «придушила» двигатель, а это жирный минус в такой ситуации. Хорошо если водитель на встречной полосе успеет сориентироваться и притормозить чтобы избежать аварии. А если не успеет?

Весьма опасно полагаться на электронные системы при динамичном и агрессивном вождении. Занос автомобиля на скользкой дороге опасен сам по себе, а когда он происходит при превышении скорости, он становится аварийным. Задача водителя выбрать безопасную скорость движения и не доводить ситуацию до критической. Молодому водителю нужно осторожно водить автомобиль и набираться знаний и опыта, учитывая навыки профессиональных водителей. И конечно соблюдать правила.

Отключение системы помогает проходить сложные, труднопроходимые и скользкие участки дорог. Тогда система не будет сбрасывать обороты двигателя и притормаживать когда не надо, а значит Ваш автомобиль не зароется.

Когда нужно отключить систему:
1. При движении с небольшой скоростью по сыпучему грунту или размытой дождем грунтовке или заснеженной дороге, когда авто старается ехать боком и юлозит по всей дороге.
2. При установленных на колеса цепях тоже сложно удержать машину ровно.
3. Если машина застряла в снегу или грязи. Пользуясь способом «раскачка» и движением руля влево-вправо.
4. При движении на затяжной подъем с пробуксовкой, особенно в снег или грязь.

В этом ролике мы не хотели сказать что это абсолютно ненужная система. Она помогает в некоторых ситуациях новичкам и тем водителям, которые не хотят заморачиваться и думать как ехать. Лучше контролировать ситуацию самому и соблюдать 4 главных правила:
1-соблюдение скоростного режима и правил ПДД,
3-безопасная дистанция,
4-заблаговременное торможение.

Многие водители не используют большинство опций, а некоторые вообще не знают о возможностях автомобилей. Нужны знания и умения при вождении автомобиля в экстренных ситуациях, вот залог безаварийного вождения. Даже дорогой автомобиль с крутыми опциями не спасет от аварии если не знать такие моменты.

Ошибки водителей за рулем дорого обходятся. Даже если у Вас дорогой и навороченный автомобиль не стоит пренебрегать безопасностью на дороге и надеяться на чудо. Лучше быть дома в 12, чем в 10 в больнице.



    Метки: вождение автомобиля, ошибки водителей

autoee.ru

Как работает система курсовой устойчивости ESP?

Ни один из появляющихся сегодня автомобилей не сходит с конвейера без той или иной системы безопасности. Оснащаются ею и более ранние версии машин. Причем многие из современных разработок направлены именно на предотвращение аварии. Именно к таким относится ESP (в расшифровке — Electronic Stability Program).

В переводе на русский язык звучит под названием системы для курсовой устойчивости.

Система курсовой устойчивости ESP

Технология esp нашла не такое сильное распространение (по аналогу, например, а антиблокировочной тормозной системой). Встретить её можно пока только на зарубежных марках машин. Но специалисты с уверенностью прогнозируют её популярность в качестве общепринятого стандарта в течение ближайших пяти лет. Более того, считается, что в ближайшем будущем именно без такой динамической автомобильной стабилизации не будет выпущен ни один автомобиль.

Предотвращение ДТП при помощи ESP

Одним из частых факторов возникновения дорожно-транспортных происшествий является занос. Такое случается при неблагоприятных погодных условиях и от подобного не застрахован ни один водитель. Даже при условии, что он будет полностью соблюдать все правила дорожного движения. Опасно здесь то, что если сам водитель затормозит его развернет, а в случае продолжения движения он может просто вылететь с дороги. Система, предназначенная для курсовой стабилизации машины во время езды, и будет работать с целью оставить авто на траектории движения.

Установленная система и умная технология ESP задумана для того, чтобы избежать подобных заносов, которые могут возникнуть, когда колеса машины начинают ехать по обочине.

Как будет работать система по отношению к динамической безопасности

Работа esp базируется на контроле положения самих ведущих колес. Транспорт соответствует положению руля? Значит, система пока не будет вмешиваться в езду.

В случаях, когда траектория машины не будет соответствовать положению, в которое ставит его рулевое колесо (при заносе или, еще хуже, сносе), то esp начнет вмешиваться – в этом случае шансы спастись от аварии очень большие.

Схема функционирования разработки esp

Работает на стабилизацию такая система по следующему принципу:

  1. Происходит постоянная обработка поступающих с датчиков сигналов: деталь специального контроллера будет сравнивать как ведет себя автомобиль с тем, что прописано в программе.
  2. Когда машина ведет себя, отличаясь от расчетных показателей, поступит сигнал об опасности ситуации и контроллер начнет исправлять это.
  3. С этого момента будет принято решение о выборочном подтормаживании колес (сама технология и определит, какое нужно будет немного приостановить).
  4. Гидромудолятор АБС создает необходимые показатели давления уже в самой системе тормозов.
  5. Вместе с этим непосредственно на блок, отвечающий за двигатель, придет сигнал по топливному сокращению, а для колес уменьшится крутящийся момент.

Таким образом, получается, что призванная курсовой автомобильной устойчивости система будет задействовать многие из механизмов антиблокировочной. Оно понятно: она является её расширением.

Однако это неточная копия: чтобы достичь курсовой устойчивости, необходимы еще и следующие составляющие:

  • акселерометр;
  • датчики.

Первые будет определять сиюминутное направление траектории машины, а датчики отвечают за положение у рулевого колеса транспорта. Собственно, при расхождении все и включится. Эти устройства зафиксируют даже малейшее боковое скольжение и дадут соответствующие распоряжения для сохранения курсовой автомобильной устойчивости. Получается, что такая система, предназначенная для стабилизации динамической деятельности автомобиля, работает, в любой момент обладая информацией о скорости машины, угле поворота руля, возможностях чрезвычайных ситуаций.

Схема блока управления у системы, предназначенной для курсовой автомобильной устойчивости. Итак, система, разработанная для стабилизации, структурно выглядит таким образом:

  • электронный блок-контроллер;
  • датчик скорости, с которой вращаются колеса;
  • датчики, определяющие положение рулевого колеса;
  • датчик, измеряющий давление в тормозной системе.

Преимущества системы

Указанная технология устойчивости esp работает с любыми вариантами скорости и движения. Вот только сама схема срабатывания будет зависеть от конкретного момента и того привода, который установлен на используемой машине. Например, если в транспорте стоит автоматическая коробка передач, в таком случае система по отношению к динамической авто стабилизации для курсового выравнивания будет контролировать также работу трансмиссии.

При случаях, когда самому водителю кажется, что система только будет мешать вождению, можно отключить это принудительно. А во многих марках машин, наоборот, от esp будут допускаться возможности небольших заносов и при скольжении датчики курсовой устойчивости включаться только тогда, когда ситуация будет уже опасной.

Однако при всех своих возможностях, эта технология динамической стабилизации все же не панацея. Она работает только лишь, чтобы снизить вероятность ДТП для возможных опасных моментах, однако её возможности не чудодейственны. Водитель должен отвечать за происходящее на дороге сам.

autodont.ru

Система курсовой устойчивости (ESP) - Автоэлектрик

Система курсовой устойчивости (ESP)

Систему курсовой устойчивости требуется рассматривать как более расширенный вариант антиблокировочной системы тормозов (АБС).

Большинство узлов объединены с антиблокировочной системой и вдобавок к её компонентам, система курсовой устойчивости требует наличия таких компонентов, как датчик положения руля и акселерометр, который в реальном времени контролируют повороты автомобиля.

При несоответствии показаний акселерометра показаниям датчика поворота руля, система курсовой устойчивости применяет торможение одного или нескольких (в зависимости от ситуации) колёс машины для предотвращения начинающегося заноса.

Срабатывание ESP происходит в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Срабатывание происходит путем притормаживания отдельных колес, чем система стабилизирует движение. Она начинает работь, когда автомобиль на большой скорости при прохождении поворота передними колесами сходит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESP в этом случае начинает работать притормаживая задним колесом, идущим по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот.

Одновременно с притормаживанием колес ESP снижает обороты двигателя. Если во время езды внезапно происходит занос задней части автомобиля, ESP начинает притормаживать переднее колесо, идущее по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESP запрограмирована так что тормозные механизмы сами решают какие колеса требуется притормозить во время движения.

Время реакции ESP составляет 20 миллисекунд. Система функционирует на любых скоростях и в любых режимах движения. Система курсовой устойчивости (ESP) пока является наиболее эффективной системой безопасности. Она способна исправлять ошибки водителя, исключая заносы, когда контроль над автомобилем уже потерян, однако возможности системы ограничены: допустим если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, никакая программа стабилизации не поможет.

Другие названия системы ASC (Active Stability Control) и ASTC (Active Skid and Traction Control MULTIMODE), используется в автомобилях: Mitsubishi,BMW AdvanceTrac, используется в автомобилях: Lincoln, Mercury. CST (Controllo Stabilita), используется в автомобилях: Ferrari. DSC (Dynamic Stability Control), используется в автомобилях: BMW, Ford (только в Австралии), Jaguar, Land Rover, Mazda, MINI. DSTC (Dynamic Stability and Traction Control), используется в автомобилях: Volvo. ESC (Electronic Stability Control), используется в автомобилях: Chevrolet, Hyundai, Kia, SKODA, LADA ESP (Elektronisches Stabilitatsprogramm), Chery, Chrysler, Citroen, Dodge, Daimler, Fiat, Holden, Hyundai, Jeep, Kia, Mercedes Benz, Opel, Peugeot, Proton, Nissan, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Jaguar, Land Rover ESP (Elektronic Stability Program) используется в автомобилях: Audi, Bentley, Bugatti, Lamborghini, SEAT, SKODA, Volkswagen. IVD (Interactive Vehicle Dynamics), используется в автомобилях: Ford. MSP (Maserati Stability Program), используется в автомобилях: Maserati. PCS (Precision Control System), используется в автомобилях: Oldsmobile (производство которых прекращено в 2004 году). PSM (Porsche Stability Management), используется в автомобилях: Porsche. RSC (AdvanceTrac with Roll Stability Control), используется в автомобилях: Ford. StabiliTrak, используется в автомобилях: Buick, Cadillac, Chevrolet (на Corvette называется Active Handling), GMC Truck, Hummer, Pontiac, Saab, Saturn. VDC (Vehicle Dynamic Control), используется в автомобилях: Alfa Romeo, Fiat, Infiniti, Nissan, Subaru. VDIM (Vehicle Dynamics Integrated Management) с VSC (англ. Vehicle Stability Control), используется в автомобилях: Toyota, Lexus. VSA (Vehicle Stability Assist), используется в автомобилях: Acura, Honda, Hyundai.



Дополнительные функции системы курсовой устойчивости

В конструкции системы курсовой устойчивости могут быть реализованы следующие дополнительные функции (подсистемы): гидравлический усилитель тормозов, предотвращения опрокидывания, предотвращения столкновения, стабилизации автопоезда, повышения эффективности тормозов при нагреве, удаления влаги с тормозных дисков и и др.

Все перечисленные системы, в основном, не имеют своих механических элементов, а являются запрограммироваными в системе ESP. ROP (Roll Over Prevention) — Система предотвращения опрокидывания стабилизирует движение автомобиля при угрозе опрокидывания.

Предотвращение опрокидывания достигается за счет уменьшения поперечного ускорения путем подтормаживания передних колес и снижения крутящего момента двигателя. Дополнительное давление в тормозной системе создается с помощью активного усилителя тормозов. (Braking Guard) — Система предотвращения столкновенияможет быть реализована в автомобиле, оснащенном адаптивным круиз-контролем. Система предотвращает опасность столкновения с помощью визуальных и звуковых сигналов, а в критической ситуации — путем нагнетания давления в тормозной системе (автоматического включения насоса обратной подачи).

Система стабилизации автопоезда может быть реализована в автомобиле, оборудованным тягово-сцепным устройством. Система предотвращает рыскание прицепа при движении автомобиля, которое достигается за счет торможения колес или снижения крутящего момента. FBS (Fading Brake Support, другое наименование — Over Boost) — Система повышения эффективности тормозов при нагреве предотвращает недостаточное сцепление тормозных колодок с тормозными дисками, возникающее при нагреве, путем дополнительного увеличения давления в тормозном приводе.

Система удаления влаги с тормозных дисков активируется на скорости свыше 50км/ч и включенных стеклоочистителях. Принцип работы системы заключается в кратковременном повышении давления в контуре передних колес, за счет чего тормозные колодки прижимаются к дискам и происходит испарение влаги.

help4auto.com

Система курсовой устойчивости ESP — Что это такое, как работает?

Изначально, система курсовой устойчивости была разработана на основе автомобильной системы, которая отвечала за предотвращение блокировки тормозов. С одной стороны, перед нами элемент, тесно связанный с АБС, однако, большая часть компонентов уникальны. Речь идет о датчике, отвечающем за то, в каком положении находится акселерометр и руль. Также курсовая устойчивость невозможна без контроля реальных поворотов машины. Таким образом, когда появляется расхождение в показаниях сразу нескольких датчиков, работающих с акселерометром и рулем, система незамедлительно в автоматическом режиме осуществляет торможение, которое предотвращает заносы. Торможение может, в зависимости от несоответствия показателей датчиков, может срабатывать, как на всех колесах автомобиля, так и на каждом из них по отдельности.

Если точнее, то такие системы предназначены для опасных ситуаций, когда водитель уже не может управлять автомобилем. В большинстве случаев, ESP способна предугадывать возможность потери управления, притормаживая и стабилизируя колеса на дороге. К примеру, если вы будете заходить в поворот на слишком большой скорости, колеса начнут уходить с нормальной траектории. В этот момент в работу и вступит СКУ, притормаживая, и давая возможность автомобилю снова вернуться на безопасную траекторию, при этом, увеличивая шанс водителя сохранить контроль управления и колесами, и рулем. Самое важное – система работает всегда, вне зависимости от скорости и оборотов двигателя в критический момент.

Сегодня принято считать, что система курсовой устойчивости ESP – лучшая система безопасности для современных автомобилей. Главное преимущество заключается в ее способности компенсировать низкий уровень вождения человека и нейтрализовать заносы. В то же время, панацеей использование СКУ назвать нельзя. Маленький радиус поворота или слишком большая скорость не станут причиной поломки системы, но ей может понадобиться слишком много времени для оценки ситуации и расчетов, что, в итоге, все же приведет к потере управления.

Система ESP – стабилизация вашего автомобиля

Как вы поняли, система курсовой устойчивости ESP – это наиболее популярное и известное среди автомобилистов название одной из важнейших систем безопасности современных транспортных средств. Установка ESP приводит к динамической стабилизации машины в критические моменты, когда водитель, либо уже потерял управление, либо находится в состоянии его потери. Разные производители по-разному называют такие системы, устанавливая их на свои автомобили. Сегодня мы знаем о таких аббревиатурах, как VDC, DSC, ESC и других. По сути, все они одинаковы (не считая разных характеристик) и занимаются одним и тем же – электроника работает для того, чтобы в моменты опасности максимально стабилизировать автомобиль и позволить водителю вернуть себе контроль над колесами, сцеплением с дорогой и рулем.

Первостепенная обязанность таких систем, контроль поперечной динамики транспортного средства и своевременная помощь водителю, когда он уже не в состоянии им управлять. Система курсовой устойчивости предотвращает любую опасность сильных заносов или скольжения на любых скоростях. То есть, как и значится в названии, речь о курсовой устойчивости. Но, не только в ней, так как ESP активно следит и за нормальной траекторией движения автомобиля, и за стабильностью сцепления. Сегодня большинство систем СКУ способны срабатывать на любых скоростях, правда, для этого производителям приходится дорабатывать базовые системы с учетом скоростных и маневренных характеристик автомобиля, на которые их нужно устанавливать.

История ESP

Можно сказать, что самым первым элементов в автомобиле, который следил за его стабилизацией на дороге, было «Устройство управления», которое еще в середине прошлого века (1959 год) запатентовала крупная компания Даимлер-Бенц. К сожалению, учитывая технические способности того времени, реально воплотить в жизнь возможность автономной корректировки курса автомобиля в опасных ситуациях не получилось. Первая рабочая система, способная стабилизировать автомобиль появилась не так давно – в 1994 году. Уже через год после показа первого прототипа, система курсового управления начала ставиться на серийную модель Мерседеса – CL 600. Еще через пару лет она стала неотъемлемой частью электроники всех автомобилей марки Mersedes-Benz S и SL класса.

Сегодня все намного проще. Практически каждый автомобиль может быть оснащен такой системой. Правда, в большинстве случаев придется выбирать установку ESP в качестве дополнительной опции, которая оплачивается отдельно. К тому же, вне зависимости от того, какого класса машину вы выбрали, установить систему контроля все равно получится. К примеру, посмотрите на относительно дешевые и популярные бюджетные автомобили от Ford или Wolkswagen. Да что там говорить, даже Fiat 500, который считается лучшим «бюджетником» Великобритании, сегодня имеет в базовой комплектации систему ESP.

Как работает система курсового контроля

Нынешние виды ESP неразрывно связаны с системами ABS. К тому же, представить себе работу такой электроники без соединения с системами антипробуксовки и управления двигателем автомобиля практически невозможно. Проще говоря, EPS активно использует в работе сразу несколько компонентов нескольких важных систем автомобиля. Получается, что при установке системы контроля курса, вы оборудуете свой автомобиль целым комплексом аварийных систем, которые будут контролировать элементы самых важных компонентов «железа», отвечающего за движение и управление на дороге. По своей структуре, СКУ — много различных датчиков и контроллеры, позволяющие считывать данные характеристик движения автомобиля из нужных систем, после чего, по надобности, управлять этими системами, чтобы вернуть транспортному средству устойчивость и управляемость.

Однако, самую важную часть работы ESP-систем обеспечивают всего два элемент – датчик угловой скорости автомобиля, который рассчитывает ее в отношении вертикальной оси, и G-сенсор, отвечающий за поперечное ускорение. Два этих датчика работают в связке с системой контроля, показывая, когда автомобиль находится в состоянии скольжения в бок и полностью определяет, насколько это скольжение сильное и опасное. Исходя из полученных данных, в течение долей секунды, датчики передают всю информацию ESP, которая, в свою очередь, распоряжается этими данными на свое усмотрение. В целом, система отлично понимает, насколько сильно водитель выворачивает руль, как быстро двигается автомобиль, опасен ли занос и требуется ли включение аварийной электроники, которая частично берет управление на себя, предотвращая аварию и обеспечивая наилучший выход из сложившейся опасной ситуации.

Еще одна уникальная особенность ESP, благодаря связи с основными датчиками ходовой части авто, в реальном времени сравнивать те данные, что показывают датчики, с фактическим поведением машины во время движения по дороге. Если упростить, то система определяет, отличается ли поведение авто от расчетных данных. Если отличие настолько большое (речь идет даже о долях секунды), что данные расходятся сильно, система контроля самостоятельно производит все нужные корректировки, возвращая фактические показатели скорости и стабильности автомобиля в пределы нормы, таким образом, предотвращая аварийную ситуацию, которая может закончиться аварией и смертью водителя.

Как мы уже писали выше, предотвращение опасных ситуаций происходит за счет частичного или в некоторых случаях полного автоматического управления колесами, тормозами и рулем. Чтобы расчетный курс вернулся к норме, ESP может подтормаживать каким-то отдельным колесом или сразу всеми. Какому колесу нужно подправить обороты, система способна определять самостоятельно, основываясь на показаниях всех доступных датчиков от других систем автомобиля. При этом торможение производится с помощью связки сразу нескольких систем – АБС по команде ESP регулирует давление в тормозах, двигатель снижает подачу топлива и уменьшает обороты колес. Так мы получаем максимально быстрый и эффективный способ электроники самостоятельно решать проблемы, которые не способен (или просто не успевает) решить водитель.

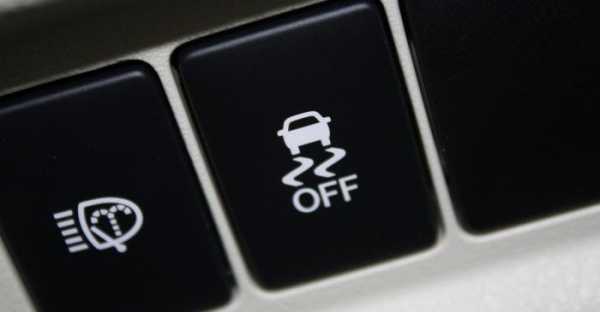

Когда можно отключить систему контроля курса ESP

Несмотря на свою полезность, очень многие считают, что ESP, по сути, опытным водителям только мешает. Те, кто привыкли «выжимать» из своего автомобиля буквально все до последней капли, просто не нуждаются в «подстраховщике», который в отдельные моменты начинает вмешиваться в управление. В некоторых случаях, когда речь идет о действительно сложном и виртуозном вождении, система, позволяющая предотвращать аварии в 95% случаев потери контроля водителем, может сыграть с вами злую шутку и стать катализатором опасной ситуации.

Но, и это производители предусмотрели. Сегодня, даже при базовой установке ESP-систем, существует возможность их отключать самостоятельно. Некоторые автомобили оснащены электроникой, которая может работать в нескольких режимах – полная безопасность и контроль движения или допуск легкого скольжения и заносов. То есть, выставляя контроль на средний уровень, можно немного «похулиганить» на трассе, помня, что при действительно серьезной проблеме с управлением, EPS быстро все подправит и вернет вам контроль над автомобилем.

В итоге, система курсового контроля ESP – уникальная вещь, способная спасти вам жизнь. Но, не нужно забывать о том, что физику пока никому из нас обмануть не удалось – возможности любой из систем контроля курса вовсе не безграничны.

servicing-auto.ru

Антипробуксовочная система ESP и система курсовой устойчивости ESC – Avtochanel

Множество автовладельцев когда-нибудь то видели или слышали аббревиатуры ESP и ESC, у многих на машинах даже есть эти системы, но что же они обозначают, в чем их разница и какой принцип их работы? Давайте попробуем разобраться. Система ESP расшифровывается, как электронная программа устойчивости или Electronic Stability Program, а ESC расшифровывается, как Electronic Stability Control или электронный контроль устойчивости. Как видите суть этих систем одинаковая – не дать машине уйти в занос. Разница между понятиями ESP и ESC заключается в том, что у них разные производители. Систему ESP ставят практически на все известные марки, а систему ESC на марки Hyundai, Kia, Honda. Так же есть еще и другие название этой же системы: DSC, DTSC, VSA, VSC, VDC. Названий то много, а принцип работы один и тот же, с названиями вроде разобрались.

Далее систему курсовой устойчивости будем называть ESP, так как это наиболее известное название системы. Итак, суть ESP состоит в контроле поперечной динамики машины и этим выручает водителя, когда авто пытается уйти в занос, снос или боковое скольжение. Система позволяет сохранить курсовую устойчивость, когда Вы выполняете какой-то маневр, а особенно она востребована на приличных скоростях и на скользком, мокром дорожном покрытии. Немного истории ESP. Система на самом деле не из новых, название ESP было зарегистрировано еще в далеком 1959 году, правда воплотить систему в жизнь получилось только в 1994 году, а с 1995 года на купе Mercedes-Benz CL 600 данная система начала ставиться уже серийно. Потом ее установили на S-class а теперь, в настоящее время, даже бюджетные иномарки имеют эту систему и никто уже ей особо не удивляется.

Как работает система ESP

Система ESP постоянно в работе, когда заведена машина, в независимости от того, что происходит: разгон, замедление или движение накатом. ESP напрямую связана с антиблокировочной системой ABS, антипробуксовочной системой и блоком управления двигателем, без них она просто не способна функционировать. У системы ESP есть свой электронный блок, он все время считывает сигналы с большого количества различных датчиков и их обрабатывает, причем все время – это до нескольких десятков раз в одну секунду и решение этот блок принимает молниеносно, менее, чем за секунду. Дополнительные данные на блок приходит с датчиков: ABS, рулевого колеса и давления в тормозной системе. А самая нужная, самая необходимая и важная информация приходит только с 2-х специальных датчиков: угловой скорости относительно вертикальной оси и поперечного ускорения (обычно его называют G-сенсор). Эти 2 основных датчика и отслеживают боковое скольжение машины на вертикальной оси, далее оценивают его значимость и посылают сигнал электронному блоку ESP. Система курсовой стабилизации в любое время знает, какая скорость у машины, на сколько градусов повернуто рулевое колесо, какие обороты у мотора, происходит занос или нет, в общем, контролирует машину полностью.

Когда тревожные сигналы приходят с датчиков на блок управления ESP, он сразу сравнивает поведение машины в данный момент со своей программой, и если вдруг данные расходятся, то электронный блок понимает, что это экстремальная ситуация и начинает ее исправлять. Чтобы вернуть машину на правильную траекторию ESP начинает притормаживать одно или два, три, четыре колеса, какое именно колесо или колеса необходимо притормозить система определяет самостоятельно, в зависимости от сложившейся ситуации. Само притормаживание колеса происходит при помощи гидромодулятора ABS, который нагнетает давление в тормозной системе. Так же система может понизить крутящий момент путем подачи меньшего количества топлива, используя блок управления двигателем. Рассмотрим ситуацию, допустим Вы проходите поворот на огромной скорости и, в следствии, скользкого дорожного покрытия машину начинает заносить, что же начинает происходить в этот момент? В этот момент на блок управления двигателем подается команда, что надо уменьшить подачу топлива, для снижения крутящего момента, сказано-сделано, крутящий момент уменьшили, но бывает, что и этого не хватает для стабилизации машины, тут то и происходит подтормаживание колес при помощи ABS. Принцип работы системы ESP, как видите достаточно простой и понятный. Так же, если на автомобиле установлена автоматическая трансмиссия с электронным управлением, то система ESP может переключать передачу вниз или даже включать, так называемый “зимний” режим, если конечно он есть у коробки. На картинке ниже показано, как поведет себя автомобиль на скользком покрытии с системой ESP и без нее во время внезапного объезда какого-либо препятствия на дороге в повороте. В данной ситуации препятствие стали дорожные работы и Вы можете сказать, что такое редко бывает, может это и так, но есть и другие похожие ситуации, например, выбежит лось на дорогу или резко выедет машина, поэтому готовым нужно быть ко всему.

Может ли система ESP мешать водителю?

На самом деле для опытных водителей, которые любят ездить на пределе своих возможностей (хотя обычно это гонщики на гоночных треках, но бывают и исключения), система курсовой устойчивости может мешать. Мешать она может в ситуации, если для того, чтобы вытянуть машину из заноса необходимо дать много газу, а электронная система просто не дает этого сделать, по программе она не подает много топлива и уменьшает крутящий момент, который так нужен в этот момент. Для таких водителей в большинстве современных машинах есть кнопка отключения системы ESP, хотя бывает и не кнопка, бывает, что нужно провести целый ряд действий для ее отключения. Так же есть ESP, которые срабатывает не мгновенно, а с маленькой задержкой, давая тем самым водителю немного пошалить на дороге. Конечно, если Вы не гонщик и не слишком опытный водитель, то систему курсовой устойчивости лучше не отключать, безопасность на дороге превыше всего, сами понимаете. С системой ESP можно чувствовать себя на дороге уверенно, куда Вы выворачиваете руль туда машина и едет, хоть ему и придется для этого много чего сделать, но не стоит забывать о том, что данная система не волшебная и обмануть законы физики невозможно, поэтому не нужно лишний раз рисковать. Посмотрев видео ниже, Вы можете увидеть, как ведет себя автомобиль с включенной и отключенной системой ESP:
