Что такое рекуперативное торможение | MBH News

С момента выхода в свет Toyota Prius стукнуло уже за 20 лет, и с тех пор концепция рекуперативного(регенеративного) торможения стала достаточно известной, как метод повышения дальности пробега в гибридных и электрических транспортных средствах. Но знаете ли вы, что применение не ограничивается EV автомобилями? В наши дни вы можете найти ее во всем, в том числе велосипедах, скейтбордах и самокатах.

(демонстрация системы рекуперации энергии в bmw)

Давайте же разберемся, как работает эта технология, насколько она продуктивна в различных средствах передвижения и разумно ли везде ее устанавливать.

Что такое рекуперативное торможение

Движущиеся объекты обладают кинетической энергией, а когда применяется тормоз для замедления, всей этой мощи необходимо куда-то идти.

Вернемся немного в прошлое, давние времена эры неандертальцев или просто машин с ДВС. В таких автомобилях тормоза основаны исключительно на трении, поэтому при замедлении вся энергия превращается в тепло, а значит уходит в никуда, просто теряется в окружающей среде.

Но мы все же эволюционировали и нашли пути получше. Регенеративное торможение использует мотор электромобиля в качестве генератора для преобразования основной доли кинетической энергии, теряемой при замедлении, назад в батарею. В следующий раз, когда машина ускоряется, она расходует часть энергии, ранее сохраненную от рекуперативного торможения.

(Регенеративная система bmw i3)

Важно понять, что регенеративное торможение не является магическим увеличителем диапазона пробега электромобилей. Оно не делает машины более эффективными как таковые, а просто делает их менее неэффективными. В принципе, самым лучшим вариантом езды будет разгон до постоянной скорости, а затем никогда не касаться педали тормоза. Поскольку чтобы замедлиться, а потом снова вернуться к прежней скорости, потребуются лишние затраты сил, то вы получите куда больший диапазон хода, в первую очередь просто не замедляясь.

Но, очевидно, что это не реалистично. Так как нам приходится снижать скорость многократно, рекуперация — это следующий лучший вариант, так как она делает этот процесс менее бесполезным.

Насколько хорошо рекуперативное торможение

Чтобы правильно оценить данную технологию, нам нужно посмотреть на два разных параметра: коэффициент полезного действия(КПД) и эффективность. Несмотря на кажущееся сходство, они совершенно разные. КПД говорит о том, с каким успехом захватывается «потерянная» мощность торможения. Все превратилось в тепло или удалось перевести кинетический потенциал в нужное русло? С другой стороны, эффективность относится к тому, как сильно влияет регенеративное торможение на длину пути. Значительно ли увеличится ваш диапазон, или вы даже не заметите большой разницы?

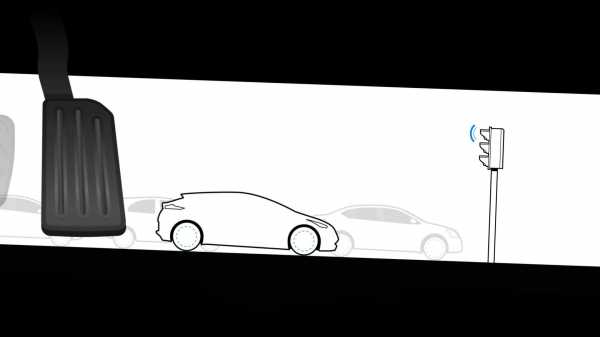

(визуализация работы системы рекуперация энергии торможения в машинах VW — Volkswagen)

КПД

Никакая машина не способна достичь коэффициента полезного действия в 100% (без нарушения законов физики), так как любая передача энергии неизбежно повлечет за собой потерю в форме тепла, света, шума и т. д. КПД процесса зависит от многих факторов, таких как двигатель, батарея и контроллер, но часто значение оценивается в районе 60-70%. По словам Tesla, их технология обычно теряет 10-20% кинетического потенциала при попытке его захватить, а затем еще 10-20% при преобразовании отложенных запасов обратно в ускорение. Это довольно стандартные числа для основной массы электрических транспортных средств, включая машины, грузовики, велосипеды, самокаты и т. д.

Отметим, что эти 70% не говорят нам, что регенеративное торможение даст 70% -ный рост пути от одного заряда. Технология не приведет к увеличению диапазона от 100 км до 170 км. Это лишь означает, что 70% кинетической энергии, потерянной во время торможения, может быть снова возвращено.

Поэтому рассмотрение лишь КПД системы мало что значит. Что должно нас больше заинтересовать, так это эффективность рекуперативного торможения.

Эффективность

Здесь все куда интереснее. Эффективность рекуперативного торможения — это показатель того, насколько система способна увеличить запас хода транспортного средства.

Как вы, наверное, уже догадались, показатель значительно варьируется в зависимости от факторов, включая условия движения, местность и размер транспортного средства.

Немалое влияние оказывают условия вождения. Вы увидите значительно лучшую отдачу в городе, где приходится многократно сбрасывать скорость на светофорах или в пробках, чем на шоссе. Ландшафт также играет весомую роль. Подъем в гору не дает вам много шансов на остановку, а вот при спуске для безопасности часто нужно притормаживать, что позволит преобразовать больший объем кинетических запасов. На длинных склонах рекуперативная система может применяться почти без остановок, чтобы регулировать скорость, тем самым заряжая аккумулятор в течении продолжительного промежутка.

Размер транспортного средства может быть самым значительным фактором для данного показателя по той простой причине, что более тяжелые тела содержат в себе гораздо больший импульс и кинетическую энергию. Подобно тому, как большой маховик является более эффективным, четырехколесный автомобиль имеет куда больше кинетической энергии при движении, чем мотоцикл или самокат.

Эффективность системы регенерации в автомобилях

Данные для сравнения могут быть несколько сложными. Машины Tesla выдают мощность рекуперативного торможения в 60 кВт при жесткой остановке, но это не отвечает на более интересный вопрос. Мы хотим знать, сколько энергии мы регенерируем во время поездки, а не насколько сильны наши тормоза каждый раз, когда мы месим педаль.

К счастью, ряд водителей Tesla смогли посчитать возврат энергии, используя различные приложения для отслеживания данных. Владельцы Model S сообщили о возмещении около 32% от общего потребления энергии в момент подъема, а затем спуска на холмистой местности. Таким образом, при таком коэффициенте ход увеличивается со 100 до 132 км. Другой собственник рассказал о регенерации 28% энергии (форум на датском языке). Остальные же пишут, что во время обычных поездок возвращается в среднем 15-20% от общего потребления.

Другие автопроизводители также использую данную систему в своих машинах. Например Audi говорит, что технология рекуперативного торможения, установленная в Audi Q7 позволит сэкономить до 3% топлива. Но если брать только электромобили, то компания обещает увеличение длины пути на 30% в их будущей модели Audi e-Tron.

Эффективность рекуперативного торможения в велосипедах, самокатах, скейтбордах и других персональных EV

Для небольших электрических транспортных средств цифры не столь оптимистичны. На многих велосипедах с функцией рекуперативного торможения средним показателем является 4-5% регенерации, максимум 8% в холмистых районах. Другие персональные электромобили, включая самокаты и скейтборды, имеют схожие результаты.

Как мы писали выше, столь небольшие цифры во многом связаны с меньшим весом данных средств. У них просто нет большого импульса и, следовательно, они имеют меньшую кинетическую энергию для преобразования обратно аккумулятор.

А это вообще важно, насколько хорошо работают рекуперативные тормоза?

В индустрии электрических велосипедов регенеративное торможение иногда может использоваться скорее как маркетинговый инструмент, чем как целесообразное нововведение. Поскольку технология, как правило, возможна только в электрических байках с более крупными безредукторными двигателями, то производители таких велосипедов будут обязательно использовать столь эффективную разработку в своих моделях. В то же время компании, выпускающие байки со среднеразмерными приводами и другими редукторными моторами, которые не приспособлены к регенеративному торможению, относят технологию в разряд неэффективных и просто не ставят.

Истина заключается в том, что для небольших и персональных транспортных средств рекуперация не так эффективна, как в крупных электромобилях, однако эта функция все равно имеет множество преимуществ.

Одним из самых весомых плюсов разработки можно назвать применение в качестве еще одной замедляющей силы для небольших персональных EV. К примеру, электрический самокат Xiaomi M365 для переднего моторного колеса использует только остановку регенерацией, в то время как для заднего колеса применяется традиционный дисковый тормоз. Это означает, что самокат имеет два независимых элемента замедления хода с одним рычагом управления для их активации, что снижает стоимость, вес и сложность сборки.

Рекуперация также позволяет внести механизм остановки в скейтборды — подвиг, который ранее выполнялся через трение подошвы вашей обуви о тротуар. Данная функция является очень полезной для безопасности в связи с появлением популярных моделей, достигающих скоростей более 30 км/ч.

Еще одним преимуществом регенеративного торможения является продление срока службы обычным тормозным деталям, таким как кабели и тормозные колодки. Постоянное обслуживание и замена данных частей раздражает, а если учесть, что электрические велосипеды и самокаты путешествуют намного дальше и быстрее, чем их не электрические братья, то детали изнашиваются намного раньше.

В конце концов, регенеративное торможение никогда не будет столь полезным в небольших средствах передвижения, как в крупных, просто из-за законов физики. Поэтому отсутствие технологии на электрических велосипедах и других малых EV для личного пользования не есть что-то ужасное. Однако преимущества использования этой разработки, без учета простого перехвата мощностей, нельзя игнорировать. И эй, вы будете получать бесплатный 5%-ный рост диапазона каждый день!

mbhn.ru

Рекуперативное торможение — что это и когда будет наших авто?

Рекуперативное торможение — что это такое и как работает?

Друзья, вы наверняка замечали, что в последние годы тема всевозможных возобновляемых и экологически чистых источников энергии муссируется очень активно.

В связи с этим хотелось бы поговорить о системе, которая просто таки творит чудеса — система рекуперативного торможения.

Во первых хочется сказать, эта новомодная система добралась все-таки и до любимых нами легковушек. Теперь уже практический каждый автопроизводитель имеет в своём арсенале по парочке моделей с гибридной силовой установкой, а то и вообще электромобиль.

Рекуперативное торможение — источник энергии

В чём же суть данной технологии? Оказывается, что во время движения наши с Вами автомобили не только поглощают энергию, съедая топливо, но и выделяют её.

Происходит это, как правило, во время торможения, когда масса кинетической энергии улетучивается в виде тепла от тормозных механизмов в атмосферу. «Зачем же нам греть воздух, если можно использовать её в других целях», — как-то раз задумались инженеры.

Результатом их трудов и стала система рекуперативного торможения, то есть такая, которая возвращает часть выделяющейся энергии обратно, в организм автомобиля, где потом используется вновь, а это значит, что мы экономим.

Проще всего такой фокус можно реализовать на гибридных машинах и электромобилях. Почему? Ответ будет дальше.

Кстати, автомобильный транспорт не единственный, где можно встретить рекуперационные системы. Довольно активно и давно они используется на железной дороге у электровозов, а также на городском электротранспорте – трамваях и метро.

Как сохранить энергию торможения?

С сутью рекуперации мы, кажется, разобрались, теперь остаётся выяснить, как она реализована на практике. Есть несколько способов повернуть энергию, выделяющуюся при торможении, в нужное русло. Мне известны только два:

• электрический;
• механический.

Электрический метод

Электрическое рекуперативное торможение, с технологической точки зрения можно назвать самым доступным, и именно он наиболее точно подходит под определение этой системе.

Система рекуперативного торможения

Электрический метод актуален для автомобилей с гибридными моторами (ДВС + электропривод) или для электромобилей.

Главную роль тут играют электродвигатели, которые благодаря своим свойствам, могут не только крутить колёса, но и крутиться сами под воздействием внешних сил, превращаясь в генераторы.

В момент рекуперативного торможения, электромотор переключается в генераторный режим и создаёт дополнительное останавливающее усилие на осях. В этом случае он уже не потребляет энергию аккумулятора, а наоборот, подзаряжает его, и так повторяется каждый раз, когда вы нажимаете на тормоз.

Таким образом, по подсчётам автопроизводителей, подобная система рекуперации на гибридном авто экономит до 30% запасов топлива.

Необходимо отметить, что в зависимости от скорости машины, электроника сама выбирает как ей лучше оттормаживаться – с помощью электродвигателя или традиционными методами.

Механический способ

Механическое рекуперативное торможение. По сути, это не система рекуперативного торможения, а система рекуперации кинетической энергии, так как она не способствует тому, чтобы автомобиль остановился, а просто накапливает часть энергии, выделяющейся во время снижения скорости.

В данном методе в качестве ключевого элемента используется маховик, который раскручивается во время торможения и затем отдаёт эту кинетическую энергию по мере дальнейшего движения авто.

Вращается маховик в вакуумной камере, а при торможении автомобиля раскручивается до 60000 об/мин. Конструкция такова, что она сохраняет энергию во вращательном маховике до 600 кДж, а при отдаче выдает мощность до 60 кВт, что составляет 80 л.с.

Такая система, получившая название KERS, несколько лет назад эксплуатировалась на гоночных машинах Формулы-1, где позволяла кратковременно добавить двигателю внутреннего сгорания ещё несколько десятков лошадиных сил.

В гражданской технике рекуперативное торможение пока является экзотикой и серийно не устанавливается.

Система KERS — рекуперация кинетической энергии (Kinetic Energy Recovery Systems)

Таким образом, наши дорогие читатели, мы видим, что игры с кинетической энергией, выделяющейся при торможении, могут давать вполне ощутимые результаты в виде экономии топливных ресурсов.

Но, справедливости ради, нужно заметить, что все эти системы довольно дорогое удовольствие, которое пока что очень осторожно становится массовым продуктом.

На этом всё, спасибо за внимание и до новых встреч!

auto-ru.ru

Что такое рекуперация торможения в гибридных авто

Дата публикации: 25 октября 2018.
Категория: Автотехника.

Тормоза являются очень важной частью любого автомобиля. От их исправной работы во многом зависит безопасность движения. Однако, редко кто из водителей задумывался, насколько много энергии расходуется «впустую» при торможении. От трения тормозных колодок о диски выделяется значительное количество тепла, которое просто уходит на обогрев окружающего воздуха. А что если эту энергию аккумулировать и использовать повторно? Все возможно и процесс этот называется рекуперацией (то есть, частичный возврат энергии). Такие системы уже довольно давно устанавливают при производстве «гибридов» и электромобилей. В нашей обзорной статье мы постараемся кратко рассказать о разнообразных способах рекуперации.

Разновидности систем рекуперации энергии

По способу возврата энергии торможения различают три основных разновидности таких систем:

• электрические;
• механические;
• гидравлические.

Первые в настоящее время достаточно широко применяют на обычных легковых автомобилях (в основном, гибридных и электрических). Вторые используют только для спортивных болидов. Третьи в последнее время находят применение на большегрузных коммерческих грузовиках и городских автобусах.

Система рекуперации на «гибридах» и электромобилях

На данных автомобилях устанавливают электрические системы возврата энергии. Как это работает? Сначала немного теории. Любой электродвигатель постоянного тока при подаче на него напряжения начинает вращаться и работать как мотор. Если же раскрутить его вал механическим способом, то на клеммах вырабатывается напряжение. То есть, электромотор может выполнять одновременно две функции: в первом случае двигателя, а во втором генератора. Этот принцип и лег в основу электрических систем рекуперации энергии, который с успехом реализуют на электро- и гибридных автомобилях. Ведь и те и другие изначально оборудованы электродвигателями, которые довольно просто перевести в режим генератора. Принцип работы таких систем достаточно прост:

• При наборе скорости (то есть при нажатии на педаль газа) электродвигатель питается от аккумуляторной батареи и передает через трансмиссию вращательный момент на колеса автомобиля.
• В момент торможения встроенная электроника переключает его в режим генератора.
• Усилие, необходимое для его «раскручивания» замедляет вращение трансмиссии и способствует процессу остановки транспортного средства.
• Вырабатываемое мотором/генератором напряжение через специальный контроллер подзаряжает аккумуляторную батарею. То есть, часть энергии удается возвратить для ее последующего использования.

Важно! Естественно, при экстренном торможении рекуперативная система не может резко остановить автомобиль. Вследствие этого полностью отказываться от привычных конвекционных тормозов нельзя. Поэтому в зависимости от степени нажатия на педаль тормоза встроенный компьютер «принимает решение» и подключает в помощь к рекуперативному торможению стандартную тормозную систему автомобиля.

Достоинствами применения электрических систем рекуперации энергии являются:

• для электромобилей – увеличение автономности без очередной подзарядки аккумуляторных батарей;
• для гибридных транспортных средств – снижение расхода топлива.

Система рекуперации на автомобилях со «Старт-Стопом»

Любому автомобилисту известно, что при запуске двигателя происходит наибольший расход энергии аккумулятора. Транспортные средства, оборудованные системой «Старт-Стоп», отличаются тем, что после каждой остановки мотор автоматически глушится и потом при возобновлении движения заводится. То есть, батарея быстро теряет свою емкость и «требует» подзарядки. А времени, чтобы это сделать (с помощью штатного генератора) в условиях коротких пробегов и частых остановок на светофорах и в пробках, может просто не хватить. И вот тут электрическая система рекуперации смогла бы обеспечить дополнительный заряд аккумулятора. Существенным минусом ее применения на автомобилях «Старт-Стоп» является удорожание самого транспортного средства за счет установки специального генератора (подключаемого непосредственно к трансмиссии в момент торможения) и усложнение всей электронной «начинки».

SMART системы рекуперации

Как работает эта так называемая «умная» система? При разгоне транспортного средства, когда двигатель испытывает повышенные нагрузки, происходит отключение штатного генератора. Это позволяет мотору быстрее набрать обороты и израсходовать меньше топлива. При торможении генератор включается в работу и происходит рекуперация энергии. В процессе движения электроника «отслеживает» величину емкости батареи. При ее уменьшении (до 75% от номинальной) автоматически включает генератор, чтобы произвести подзарядку аккумулятора.

Система рекуперации с накопительным конденсатором

Период торможения автомобиля длится достаточно короткое время. Поэтому из-за технологических особенностей устройства современных аккумуляторных батарей (а вернее химических процессов, происходящих при их подзарядке) сохранить большое количество энергии в них довольно трудно. Компания Mazda разработала систему рекуперации с использованием накопительного конденсатора. В процессе торможения специальный генератор с напряжением 12÷25 В за короткий отрезок времени заряжает емкость. Далее накопленная энергия через конвертор (DC/DC) преобразуется в привычные 12 В и поступает либо на различные потребители (кондиционер, CD-плейер и так далее), либо подзаряжает штатную аккумуляторную батарею. По утверждению производителя экономия топлива составляет не менее 10%.

Механическая рекуперация

Механический способ рекуперации кинетической энергии:

• В момент торможения специальный маховик, установленный в заполненном вакуумом кожухе (для снижения потерь от трения), раскручивается до значительных оборотов (50000÷70000 об/мин).
• При старте энергия от вращающегося маховика передается на колеса автомобиля в течение нескольких секунд и «помогает» двигателю «разогнать» авто до нужной скорости. Это приводит к тому, что в момент трогания с места автомобиль получает дополнительные 70÷80 лс мощности.

Для информации! Экспериментальный прототип Volvo S60 с карбоновым маховиком Ø=20 см и весом всего 6 кг) разгонялся до скорости в 100 км/час всего за 5,5 сек. При испытаниях в так называемом городском цикле (с большим количеством остановок) экономия топлива составила 25% (по сравнению с базовой комплектацией).

В настоящее время такой вид рекуперации энергии нашел свое практическое применение только в болидах Формулы-1, а также в эксклюзивных моделях от Porsche и Ferrari. Но инженеры-автомобилестроители считают, что в будущем такие системы могут быть установлены и на обычных городских легковых автомобилях.

Гидравлическая система рекуперации

Автомобиль с гидравлической системой рекуперации энергии оборудован специальным мотором-помпой и двумя гидро аккумуляторами (низкого и высокого давления). Принцип работы:

• При нажатии на педаль тормоза помпа подключается к трансмиссии автомобиля и перекачивает жидкость из гидро аккумулятора низкого давления в баллон, заполненный газообразным азотом (который является своего рода накопителем энергии). Газ при этом сжимается и давление в емкости повышается. Усилие, необходимое для работы помпы замедляет движение автомобиля и «помогает» его остановить.
• До тех пор, пока водитель снова не нажмет на педаль газа, жидкость остается под давлением в аккумуляторе. После этого она поступает в мотор-помпу и передает (через трансмиссию) сохраненную энергию на колеса автомобиля.

Разработчики утверждают, что использование таких систем рекуперации позволяет «вернуть» в автомобиль до 80% энергии, обычно затрачиваемой «впустую» при торможении. Однако значительные размеры и вес дополнительного оборудования, которое необходимо установить на автомобиль для реализации такой системы рекуперативного торможения, ограничивают ее применение. Поэтому в настоящее время ее используют только на большегрузных транспортных средствах и общественном городском транспорте, работающим в режиме частых остановок и возобновления движения.

avto-moto-shtuchki.ru

Что такое рекуперативная система торможения?

111 Мир в последние годы просто «заболел» возобновляемыми источниками энергии и вопросами экологии. Мы научились приводить в движение машину не только бензином, но и шоколадом и даже детскими подгузниками. Но ведь правда, почему мы должны производить отходы и загрязнять ими планету, если из мусорного пластика можно произвести пластиковые пакеты, а из отходной древесины — бумагу на кассовые чеки? Вот и автомобилестроители задумались: почему мы должны просто «убивать» энергию (кинетическую) качения автомобиля, когда мы можем её преобразовывать и аккуратно и бережливо складывать в аккумулятор?! Так и появилась рекуперативная система торможения автомобиля.

Рекуперативная тормозная система используется в автомобилях, чтобы окупить часть энергии, которая теряется, когда автомобиль тормозит. Эта технология используется, в основном на гибридных и электрических транспортных средствах, использующих как бензин или дизельное топливо, так и электричество в качестве источников энергии. Энергия, которая производится при торможении, сохраняется в аккумуляторной батарее и используется позднее для питания двигателя, экономя значительное количество исходной зарядки аккумулятора.

Как работает обычная тормозная система?

На обычных транспортных средствах в целях торможения используется сила трения для противодействия импульса движущегося автомобиля. Тормозные колодки трутся о диск или барабан, который подключен к оси, в результате чего кинетическая энергия (энергия движения) преобразуется в тепловую. Затем эта полученная тепловая энергия рассеивается в воздухе, теряя примерно 30 процентов генерируемой мощности автомобиля. Далее для того, чтобы снова набрать эту кинетическую энергию, двигатель вынужден сжигать топливо в целях восстановления прежней скорости (например, после проезда светофора).

Как работает система рекуперативного торможения?

Гибридные и электрические автомобили используют совершенно другой способ торможения, но обычно только на низких скоростях. Гибридные автомобили по-прежнему используют обычные тормозные колодки на высоких скоростях, но электродвигатель помогает такому автомобилю тормозить на низких скоростях. Во время того как водитель нажимает педаль тормоза, электродвигатель крутится в обратном направлении. Крутящий момент, созданный таким противодействием электродвигателя, противодействует импульсу движения автомобиля вперёд и в конечном итоге останавливает машину.

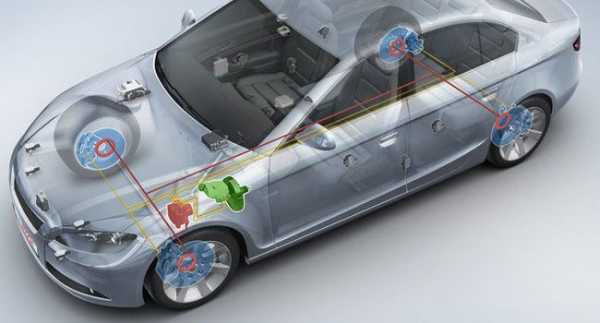

Так выглядит система рекуперативного торможения

Как генерируется электричество в рекуперативной системе?

Регенеративная тормозная система, однако, делает намного больше, чем просто останавливает машину. Дело в том, что электродвигатели и электрогенераторы — это по существу две стороны одной и той же технологии. Оба этих устройства используют магнитные поля и спиральные провода, но в разных конфигурациях. Системы рекуперативного торможения как раз и пользуются этой двойственностью. Всякий раз, когда электродвигатель автомобиля начинает крутиться в обратном направлении, он превращается в электрический генератор. В результате обратного вращения в аккумулятор, из которого изначально питался двигатель, теперь подаётся ток обратно — то есть электродвигатель теперь питает батарею, а не наоборот. А уже аккумулятор знает своё дело — он конвертирует электрическую энергию в химические вещества, чтобы использовать её позже.

Таким образом, мы видим, что такая технология рекуперативного торможения бережно сохраняет энергию, которая, как правило, терялась бы впустую во время обычного бесполезного торможения, и превращает её в полезную энергию. Но, тем не менее, рекуперативная система, конечно же, никогда не сможет стать вечным двигателем. Довольно много энергии всё ещё теряется в результате трения с поверхностью дороги, сопротивления воздуха, трения деталей автомобиля и множества других факторов. Но даже эти существенные факторы не главные в потере КПД рекуперации — главный источник потерь — это необходимость применения обычного торможения на высоких скоростях, так как рекуперативная система торможения без участия обычных колодок пока ещё не способна остановить машину с той же эффективностью.

howcarworks.ru

как это работает — HEvCars

Рекуперативное торможение как активная система транспортных средств с электрическим приводом известно довольно давно и сегодня не ограничивается исключительно электрокарами, а является неотъемлемой частью электрических велосипедов, скутеров, скейтбордов.
Но на деле многие ли понимают реальный принцип работы рекуперативного торможения и его эффективности использования в электрокарах?

Что такое рекуперативное торможение?

Любые движущиеся транспортные средства обладают большой кинетической энергией, которая должна куда-то уходить когда происходит процесс торможения. Во времена автомобилей с ДВС кинетической энергией попросту пренебрегали и не придавали ей особого значения, она уходила в тормозные колодки попросту стирая их. То есть она не только не приносила пользы, но еще и оказывало негативное воздействие.

Схема рекуперация энергии в электромобиле BMW i3 при торможении

В эру электромобилей, к ней стали относится куда более трепетно, осознав ее потенциал в вопросе сохранности заряда аккумуляторных батарей и увеличения запаса хода. Именно поэтому фактически во всех электрокарах, при торможении электрический мотор начинает работать в режиме генератора, возвращая преобразованную кинетическую энергию в аккумулятор. Затем большая часть этой энергии используется при очередном ускорении автомобиля и только после начинается использование основного заряда АКБ.

Насколько эффективно рекуперативное торможение?

Эффективность процесса рекуперативного торможения зависит от многих факторов: типа транспортного средства, электрического двигателя, аккумуляторных батарей, но в целом этот показатель составляет 60-70%. По словам отдельных производителей электрокаров, системы рекуперативного торможения теряют 10-20% от захваченной энергии, после теряют еще столько же в процессе ее преобразования в заряд для аккумуляторных батарей. Эти показатели стандартны для большинства транспортных средств включая электромобили, грузовики, мопеды и велосипеды.

Таким образом, использование системы рекуперативного торможения позволяют вернуть 70% кинетической энергии потерянной во время торможения, чтобы потом снова использовать ее для ускорения транспортного средства.

Как влияет рекуперация энергии на запас хода в электромобилях

Еще одним определяющим эффективность рекуперативного торможения критерием, является запас хода, а точнее насколько он увеличивается с использованием системы. Здесь тоже не все однозначно, как вы уже догадались, эффективность рекуперативного торможения в контексте величины диапазона езды зависит от условий передвижения, местности, стиля вождения и размеров транспортного средства.

Наилучшую эффективность и увеличение дистанции пробега системы рекуперации демонстрируют в городе с его «старт-стоп» трафиком.

Ландшафт местности также влияет, поскольку на постоянных прямых дорогах с отсутствием поворотов на рекуперацию можно и не рассчитывать, а вот на извилистых дорогах или долгих склонах система может работать практически непрерывно.

Ландшафт местности также влияет на запас хода в электромобилях

Размер транспортного средства играет вероятно определяющее значение, по той причине, что чем больше и тяжелее автомобиль, тем больше он высвобождает кинетической энергии при торможении.

В данном случае небольшие электрические транспортные средства находятся в менее выигрышном положении, поскольку попросту не могут противостоять законам физики. Таким образом, если сравнивать электрокары по габаритам можно быть уверенным, что чем больше электромобиль, тем выше показатели эффективности его рекуперативной системы.

Это не значит, что от системы нет пользы, просто надо понимать почему условный грузовик Tesla Semi будет более выгодным в вопросах рекуперации даже в сравнении с другими электрокарами Tesla.

В целом, сам факт того, что мы научились сохранять пусть и не 100%, а лишь большую долю кинетической энергии при помощи рекуперативного торможения и стали использовать ее во благо — огромная победа. Торможение с рекуперацией уже изменило формат управления автомобилями, предложив возможность ездить на электрокарах при помощи одной педали, сделав обычный «тормоз» атавизмом, который используют в случаях крайней необходимости.

Напоследок хотелось бы отметить наиболее «рекуперативные» электромобили, в число которых на сегодняшний день входят: Chevrolet Bolt, Hyundai Ioniq, BMW i3, Nissan Leaf.

Автор: hevcars.com.ua

Еще интересное пишут по теме

HEVCARS 🔌 Автор

Читайте самые интересные новости и статьи о электрокарах в Telegram и Facebook!

hevcars.com.ua

Рекуперация энергии торможения

Может, это покажется странным, но автомобиль можно рассматривать как устройство для напрасного расходования энергии. Так, кпд бензиновых ДВС по оценкам экспертов составляет максимум тридцать три процента, причем часть ее теряется через систему охлаждения, часть – через систему выхлопа, а часть при торможении и разгоне, а также в пробках. Чтобы уменьшить потери, используется рекуперация энергии.

Рекуперация в автомобиле

При движении на автомобиле, особенно в условиях города, почти постоянно приходится разгоняться и тормозить. При разгоне мощность мотора тратится на увеличение скорости, а при торможении кинетическая энергия разогнавшегося авто просто теряется. Вот для того, чтобы частично ее использовать, существует система рекуперации энергии, благодаря которой осуществляется зарядка АКБ.

Наиболее простым способом это реализуется на гибридном автомобиле. При обычном режиме движения вспомогательный ДВС вращает генератор. Тяговые моторы получают от него питающее напряжение и крутят колеса. Когда машина тормозит, то генератор отключается, и уже колеса крутят тяговые моторы, а они начинают работать как генератор и вырабатывают электроэнергию, которая сохраняется аккумулятором. Вот таким образом в системе рекуперации, энергия торможения становится электроэнергией.

Подобный подход к использованию торможения возможен не только на гибридном автомобиле. Например, на многих машинах семейства bmw реализуется аналогичный способ, только несколько измененный. На некоторых моделях bmw при разгоне генератор не работает, что позволяет уменьшить нагрузку на двигатель, а также снизить потребление горючего. Когда же водитель начинает процесс торможения, то подключается генератор и начинает подзарядку АКБ.

Применение подобным образом рекуперации энергии торможения в автомобиле, для зарядки аккумуляторов, с питанием от них в дальнейшем бортовой электроники, достаточно традиционно. Как уже отмечалось, это позволяет добиться экономии топлива и повысить динамические характеристики, за счет расходования мощности двигателя исключительно на движение. Однако, это не единственный подход, который реализуют изготовители для рационального использования энергии на автомобиле в процессе торможения.

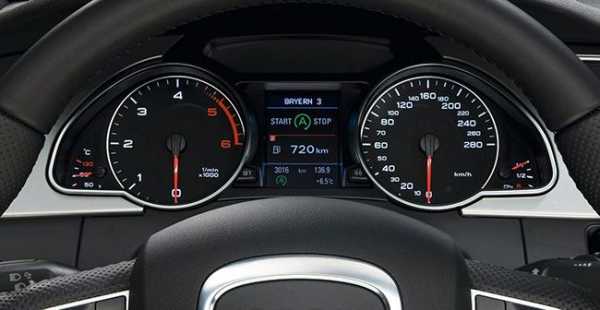

Система старт стоп с рекуперацией

Она реализована на машинах многих семейств – BMW, Audi и другие, успешно ее применяют в конструкции своих авто. Чаще всего ее назначение – экономия топлива, но зачастую при этом она работает совместно с режимом рекуперации энергии. Исследования показали, что до тридцати процентов времени, мотор работает на холостом ходу из-за остановок на светофорах, пробок и других помех движению. Вот в таких условиях применяется режим старт стоп.

Основой его является такой подход – при остановке (в пробке, на светофоре и т.д.) мотор глушится (стоп), а при необходимости начать движение запускается (старт). Все эти действия выполняет электроника, анализируя показания датчиков о режиме работы двигателя и выполняемых водителем действиях. В некоторых случаях этот процесс дополняется рекуперацией, торможение также способствует получению дополнительной зарядки АКБ.

Для того чтобы система, названная по используемому режиму старт стоп, работала успешно, необходимо наличие на машине усиленного стартера или стартер-генератора. В самом простом варианте система, принцип работы которой описан выше, позволяет экономить до восьми процентов топлива, а также снижает содержание вредных веществ в составе выхлопных газов. По оценкам специалистов, в ближайшем будущем не только машины BMW или Audi смогут работать в режиме старт стоп, но подобное станет чуть ли не обязательным для всех производителей.

Однако у ряда из них, система рекуперации энергии дополняет описанный подход. Да и не только рекуперация энергии торможения.

Управление работой генератора

Частично этот режим был затронут ранее, когда рассматривалась рекуперация на автомобилях BMW. Речь идет о том, что генератор отключается, когда машина разгоняется, что совместно с работой мотора в режиме старт стоп дает возможность снизить расход топлива. А вот при сбросе скорости подключается генератор и осуществляется зарядка АКБ.

Однако существуют условия, при которых старт стоп блокируется. Одним из них является уровень заряда аккумулятора. Когда он опускается до величины равной семидесяти пяти процентов от номинальной, то система отключается. Кроме того, водитель может принудительно отключить режим старт стоп с панели управления.

За и против подобной экономии

Стоит отметить, что не все так просто.

• Причина в том, что движение в режиме ускорение — торможение даже в городском цикле составляет малую часть от всего времени. Из-за этого рекуперация оказывается неэффективной и не обеспечивает в достаточной мере зарядку АКБ, а только вызывает усложнение машины.
• Тем не менее, на гибридных автомобилях рекуперация дает до тридцати процентов экономии энергии. В то же время надо учесть, что ведущими производителями – BMW, Audi, Kia Motors и другими, рекуперация достаточно широко внедряется в том или ином виде, в конструкции своих авто.

Очень широко рекуперация применяется на гоночных машинах, таких как Формула 1, на гибридных автомобилях, но и обычные авто, оснащенные подобными системами, позволяют более эффективно расходовать горючее и обеспечивают его экономию за счет использования энергии торможения и специальных режимов движения.

znanieavto.ru

Рекуперативное торможение — это… Что такое Рекуперативное торможение?

Toyota Prius 2004 — серийный (с 1997) автомобиль с системой рекуперативного торможения

Рекуперати́вное торможе́ние — вид электрического торможения, при котором электроэнергия, вырабатываемая тяговыми электродвигателями, работающими в генераторном режиме, возвращается в электрическую сеть.

Рекуперативное торможение широко применяется на электровозах, электропоездах, современных трамваях и троллейбусах, где при торможении электродвигатели начинают работать как электрогенераторы, а вырабатываемая электроэнергия передаётся через контактную сеть либо другим электровозам, либо в общую энергосистему через тяговые подстанции.

Аналогичный принцип используется на электромобилях, гибридных автомобилях где вырабатываемая при торможении электроэнергия используется для подзарядки аккумуляторов. Некоторые контроллеры двигателей электровелосипедов реализуют рекуперативное торможение.

Проводились также эксперименты по организации рекуперативного торможения других принципов на автомобилях; для хранения энергии использовались маховики, пневматические аккумуляторы (англ.), гидроаккумуляторы и другие устройства.^[1]

Использование в автомобилестроении

Использование на легковых и грузовых автомобилях

С развитием рынка гибридных и электроавтомобилей система рекуперации зачастую используется для увеличения дальности пробега автомобиля на электрическом заряде. Наиболее распостраненными автомобилями этих классов является Toyota Prius, Chevrolet Volt.

Есть отдельные случаи применения системы рекууперации для автомобилем с привычным бензиновым двигателем для сокращения расхода топлива. Такая система разрабатывалась на а/м Ferrari для обеспечения функционирования внутренних мультимедийных и климатических систем автомобиля от одельной батареи, заряжаемой рекуперируемой энергией.

Использование в автоспорте

В сезоне 2009 года в «Формуле-1» на некоторых болидах использовалась система рекуперации кинетической энергии (KERS). Рассчитывалось, что это подстегнёт разработки в области гибридных автомобилей и дальнейшие совершенствования данной системы.

Впрочем, у «Формулы-1» с её мощным двигателем разгон на малых скоростях ограничивается сцеплением шин, а не крутящим моментом. На высоких же скоростях использование KERS не столь эффективно. Так что, по результатам сезона-2009, оснащённые данной системой болиды не демонстрируют превосходства над соперниками на большинстве трасс. Однако, это может объясняться не столько неэффективностью системы, сколько трудностью её применения в условиях строгих ограничений на вес машины, действовавших в 2009 году в Формуле-1. После соглашения команд не использовать KERS в 2010 году для сокращения издержек, в сезоне 2011 года использование системы рекуперации было продолжено.

По состоянию на 2012 год, на систему KERS налагаются следующие ограничения^[2]: передаваемая мощность не более 60 кВт (около 80 л.с.), ёмкость хранилища не более 400 кДж. Это означает, что 80 л.с. можно использовать не более 6.67 с на круг за один или несколько раз. Таким образом, время круга можно уменьшить на 0.1-0.4 с.

Техническим регламентом «Формулы-1», утвержденным FIA на 2014 год предусмотрен переход на более эффективные турбомоторы, в которые будет неотъемлемо встроена система рекуперации.

Использование на железных дорогах

Рекуперативным торможением на железнодорожном транспорте (в частности, на электровозах, оборудованных системой рекуперативного торможения) называется процесс преобразования кинетической энергии движения поезда в электрическую энергию тяговыми электродвигателями (ТЭД), работающими в режиме генераторов. Выработанная электрическая энергия передается в контактную сеть (в отличие от реостатного торможения, при котором выработанная электрическая энергия гасится на тормозных резисторах, то есть преобразовывается в тепло и рассеивается системой охлаждения). Рекуперативное торможение используется для подтормаживания состава в случаях, когда поезд идет по относительно не крутому уклону вниз и использование воздушного тормоза нерационально. То есть, рекуперативное торможение используется для поддержания заданной скорости при движении поезда по спуску. Данный вид торможения дает ощутимую экономию энергии, так как выработанная электрическая энергия передается в контактную сеть и может быть использована другими локомотивами на данном участке контактной сети.

В основном, рекуперативным торможением оборудуются электровозы постоянного тока ввиду простоты метода переключения ТЭД в режим генератора. В электровозах переменного тока существует проблема, которая заключается в преобразовании выработанного постоянного электрического тока в переменный и синхронизация его с частотой тягового тока (так как тяговый ток в контактной сети переменный), однако эта проблема решается с помощью тиристорных преобразователей ^[3].

Рекуперативное торможение на железнодорожных локомотивах может использоваться для подтормаживания в экстренных аварийных случаях при отказе воздушного тормоза, что не является редкостью на отечественных железных дорогах. В частности, имеются сведения о неоднократном применении машинистами рекуперативного торможения на крутом участке Кропачево — Симская (Челябинская область).^[4] Следует отметить, что штатное торможение на локомотивах производится стравливанием воздуха (стоп-кран в пассажирских вагонах), а при полном отсутствии в системе воздуха тормоза блокируются.^[5]

Примечания

См. также

Ссылки
