Смазка для трипоидного ШРУСа

02.12.2015

Добрый день! Сегодня я хотел бы дать ответ на многочисленные вопросы форумчан о том, почему функционально и конструктивно близкие шарниры равных угловых скоростей (ШРУС) полуосей автомобилей нужно смазывать разными смазками и почему для их смазывания нельзя применить единую смазку.

Давайте вместе разберемся в конструкции этих узлов.

Итак, наружный шарнир равных угловых скоростей Рцеппа - по имени изобретателя Альфреда Рцеппа - состоит всего из четырех деталей: сферической чаши с шестью канавками и ведомым валом, внутренней сферической обоймы с ответными канавками, сепаратора и шести шариков, передающих крутящий момент между обоймами и валами полуоси. Особенностью работы такого шарнира является высокие удельные давления в зоне контакта шариков и канавок, которые сильно ограничивают ресурс этого узла и предопределяют тип смазки со специальной защитой в условиях граничного трения и высоких контактных давлений. Для этих целей традиционно используются смазки на основе минерального масла, загущенного литиевым загустителем, содержащие добавку дисульфида молибдена (MoS

2). Дисульфид молибдена защищает рабочие детали наружного ШРУС от износа и гарантирует длительный срок его службы, соизмеримый со сроком службы автомобиля. Таким образом, смазки без твердых добавок не способны обеспечить приемлемый ресурс ШРУСа Рцеппа и, поэтому, наружные ШРУСы мы с вами смазываем смазками с 3% содержанием дисульфида молибдена. Наиболее распространенной смазкой с дисульфидом молибдена в России стала смазка АРГО Elit M EP2. По эксплуатационным свойствам Elit M не уступает таким распространенным зарубежным смазкам, как Mobilgrease Special.

Рассмотрим теперь конструкцию внутреннего ШРУС типа «Tripod» и особенности его работы.



ШРУС «Tripod» также состоит из четырех основных деталей: стакана с продольными канавками и ведущим валом, трехшиповой обоймы с тремя игольчатыми подшипниками и ведомого вала. В основе конструкции этого ШРУС также лежит принцип действия шарнира Рцеппа, но особенностями его работы являются повышенные температуры, обусловленные близостью двигателя, а также отсутствие высоких удельных давлений, которое обеспечивается применением в шипах шарнира игольчатых подшипников. Как известно, игольчатый подшипник, будучи разновидностью роликового подшипника, требует использовать «чистую» смазку с противоизносными и противозадирными свойствами без твердых смазывающих добавок. В данном случае твердые добавки внутреннему ШРУС противопоказаны, так как могут образовывать между телами качения сгустки-клинья и вызывать повышенный износ узла. Таким образом, характер трения в шарнире типа «Tripod» напоминает игольчатый подшипник крестовины карданного вала. И в этом случае хочу предостеречь от применения синей автомобильной смазки «158». Дело в том, что смазка «158» изготавливается на смешанном литиево-калиевом загустителе, который сохраняет работоспособность при температурах не более 110⁰С, в то время, как внутренний ШРУС в непосредственной близости от двигателя может нагреваться до 140-160⁰С.

В условиях таких температур необходима смазка на комплексно-литиевом загустителе или полимочевине. Причем смазка на синтетическом поликарбамидном комплексе - полимочевине считается пожизненной и обычно закладывается в новые ШРУС, поставляемые на конвейеры автомобильных заводов. В автосервисе применение смазок на полимочевине обусловлено необходимостью закладки свежей смазки в новый ШРУС в случае замены этого узла при ремонте автомобиля. Оговорюсь, что пожизненность смазок на полимочевине означает соизмеримость срока их службы со сроком службы смазываемого узла, но вовсе не означает вечность этих узлов.

Как выглядит российский рынок смазок на синтетическом поликарбамидном загустителе?

На рынке России смазки на полимочевине представлены всеми мировыми производителями и, конечно, смазкой «Mobil Polyrex EM» от ExxonMobil. Они занимают наибольшую нишу данной продукции. А что предлагают российские производители? Новинкой в данном типе смазок на отечественном рынке выступает смазка «TermoLux P150» от российской компании ARGO. Рассмотрим подробнее, какие преимущества нам предлагают получить под этой смазкой.

Прежде всего, загуститель на полимочевине и базовое масло вязкостью 145 сСт при 40⁰С определяют её применение в уже упомянутом трипоидном ШРУС легкового автомобиля как пожизненную, превращая ШРУС в необслуживаемый узел. ARGO TermoLux P150 – идеальная смазка для внутреннего ШРУС. Это наиболее важное и массовое её применение и предназначение.

Кстати, вот технические характеристики этой смазки в сравнении с «Mobil Polyrex EM».

ARGO TermoLux P150

Показатель

Метод

ARGO

TermoLux P150 EP2

Mobil

Polyrex EM

Загуститель

-

Polyurea

Polyurea

Диапазон рабочих температур, ºС

-

-20. .+150

-20..+150

Классификация смазок

DIN 51502, DIN 51825

K2P-20

K2P-20

Цвет смазки

Визуально

Синий

Синий

Класс консистенции NLGI

DIN 51818

2

2

Пенетрация 0,1 мм

DIN ISO 2137

265-295

265-295

Вязкость базового масла при 40ºС, мм2/с

DIN 51562-1

145

115

Температура каплепадения, ºС

DIN ISO 2176

260

260

Нагрузка сваривания, Н

DIN 51350

4900

н. д.

Тест на коррозию

ASTM D 1743

Проходит

н.д.



Обращает на себя внимание высокая нагрузка сваривания 4900 Н, которая и гарантирует высочайшую защиту деталей от задира при самых высоких перегрузках. Это наилучшим образом способствует увеличению ресурса игольчатых подшипников трипоидного ШРУС (внутренней «гранаты») переднеприводного автомобиля. Сочетание антиокислительных свойств загустителя и высоких противозадирных свойств как раз обусловливают «пожизненность» нашего ШРУС и смазки в нём.

Вот, собственно, всё, что нам было важно выяснить об особенностях трипоидного ШРУС и смазках для него.

На этом прощаюсь до новых встреч!



требования, виды, как заменить, рейтинг лучших смазок

Казалось бы, что может быть проще, чем подобрать смазку для шарниров равных угловых скоростей. Если на упаковке написано "ШРУС смазка", "смазка для ШРУС" и т.п. – ее можно смело брать и использовать. Но, как и в любом другом вопросе, здесь есть нюансы, о которых нужно знать.

Что такое ШРУС?

Шарниры равных угловых скоростей (ШРУСы) предназначены для передачи вращательного движения от узлов трансмиссии (редукторов, коробок передач) к колесам с постоянной скоростью. При этом она не зависит от перемещения агрегатов трансмиссии, подвески или угла поворота колес.

По конструкции этот узел состоит из внутреннего и внешнего шарнира, которые крепятся к полуоси. Внутренний ШРУС устанавливается в агрегат трансмиссии, а наружный – в ступицу колеса.

Существует четыре основных вида ШРУСов:

  • Шариковые
  • Триподные
  • Сухариковые
  • Спаренные карданные

Шариковый ШРУС обеспечивает передачу вращения при помощи шариков, которые скользят в специальных канавках в корпусе шарнира. Благодаря его способности передавать большой крутящий момент, большому углу поворота и минимальному люфту между элементам данный тип шарниров широко используется в переднеприводных автомобилях в качестве наружного шарнира колеса.

Ввиду особенностей конструкции шариковый ШРУС не компенсирует осевые перемещения агрегатов трансмиссии и подвески. Для этого служат другие конструкции.

Триподный ШРУС – один из самых распространенных видов. Он позволяет компенсировать осевые перемещения. В корпусе такого узла расположена трехлучевая вилка с роликами на игольчатых подшипниках (трипод, трехшиповик). Эта конструкция допускает осевые и угловые перемещения. При осевых колебаниях или поворотах ролики движутся по направляющим канавкам корпуса. Сегодня такие узлы применяются в качестве внутренних шарниров привода колес.

Сухариковый (кулачковый) ШРУС подвержен перегреву, поэтому данный механизм применяется преимущественно в грузовых автомобилях, где угловая скорость вращения не высока.

Спаренные карданные валы представляют собой два шарнира, которые скреплены между собой. Благодаря этому компенсируется они взаимно компенсируют неравномерность вращения друг друга. Изначально такие ШРУСы устанавливались в американских автомобилях 20-х годов прошлого века. Позже их ставили в американские внедорожники. Сегодня данный тип шарниров встречается в некоторых моделях грузовиков, тракторов и строительной техники.

Требования к смазке ШРУС

Следует помнить, что какую попало смазку нельзя закладывать в ШРУС, так как он нее зависит ресурс и работоспособность узла. Более того, в разные шарниры должна закладываться определенная смазка. Например, в шариковых подшипниках требуется материал, который обладает высокими противозадирными свойствами, а в триподах не следует использовать смазки с твердыми частицами (дисульфид молибдена, графит). Следует также помнить, что для внешних и внутренних ШРУСОВ смазки должны быть разные.

Смазка для ШРУСа должна снижать трение, предотвращать преждевременный износ и защищать от образования задиров. Это связано с тем, что на узел воздействуют высокие нагрузки, в том числе вибрационные и ударные, которые увеличивают нагрузку и без должного смазывания разрушат деталь.

Если обслуживание производится не своевременно, снижается передача крутящего момента и появляется неприятный стук при повороте рулевого колеса.

Помимо этого смазка должна обеспечивать защиту от коррозии, выдерживать перепады температур и хорошо удерживаться на поверхностях. Еще одним важным требованием является уменьшение затрат топлива на трансмиссионные потери.

Также важно, чтобы смазка была совместима с эластомерами и полимерами, из которых выполнены пыльники. В противном случае она разрушит уплотнения и в узел начнет попадать вода, пыль и другие загрязнения.

ТОП-5 смазок для внутреннего (триподного) ШРУСа

EFELE MG-251

1место

EFELE MG-251

0/100

РЕЙТИНГ

0

100

EFELE MG-251 – лучшая отечественная пластичная смазка для обслуживания внутренних ШРУСов автомобилей. Изготовлена на основе минерального масла и полимочевины. Диапазон рабочих температур от -20 до +180 °C.

Помимо внутренних ШРУСов и других узлов автомобильной техники смазка применяется в подшипниках скольжения и качения, направляющих скольжения оборудования текстильной, цементной, сталелитейной промышленности, конвейерных систем, охлаждающих установок, электромоторов, вентиляторов обдува, печей и т.д.

Материал обладает высокими противозадирными, противоизносными и антикоррозионными свойствами, отличной термостойкостью. Он хорошо прокачивается в ЦСС, устойчив к вымыванию и отличается длительным сроком службы.

EFELE MG-251 – это лучшая пластичная смазка для обслуживания внутренних ШРУСов. Благодаря высоким эксплуатационным характеристикам и низкой стоимости данный материал занимает 1 место нашего ТОПа.

Kluber Stabutherm GH-461

2место

Kluber Stabutherm GH-461

0/100

РЕЙТИНГ

0

100

Kluber Stabutherm GH-461 – пластичная смазка на основе минерального масла и  полимочевины, предназначенная для обслуживания внутренних ШРУСов. Диапазон рабочих температур от -20 до +180 °C.

Смазка может применяться в печах для сушки и обжига, подшипниках скольжения подъемных устройств литейных цехов, конвейерных системах, охлаждающих ваннах, машинах для заливках битума, оборудовании автомобильной, стекольной, керамической промышленности и т.д. Она также подходит для применения в централизованных системах смазки.

Материал защищает от коррозии, износа, утойчив к вымыванию и воздействию высоких температур. Он хорошо прокачивается и обладает длительным сроком службы.

Смазка Kluber Stabutherm GH-461 по характеристикам схожа с EFELE MG-251, но цена зарубежного материала значительно выше.

Mobil SHC Polyrex 222

3место

Mobil SHC Polyrex 222

0/100

РЕЙТИНГ

0

100

Mobil SHC Polyrex 222 – синтетическая пластичная смазка на основе полимочевины. Применяется для обслуживания внутренних ШРУСов. Диапазон рабочих температур от -30 до +160 °C.

Помимо внутренних ШРУСов смазка применяется в промышленном оборудовании, узлы которого работают при высоких температурах, в частности она предназначена для подшипников качения и скольжения. Ее можно смешивать с другими пластичными смазочными материалами на основе полимочевины или литиевого комплекса.

Mobil SHC Polyrex 221 устойчива к воздействию нагрузок, коррозии, высоких температур и смыванию водой. Помимо этого материал не окисляется под воздействием высоких температур.

Первому месту импортная смазка проигрывает не только по термостойкости, но и стоимости, которая в несколько раз выше, чем у лидера рейтинга.

Total ALTIS MV 2

4место

Total ALTIS MV 2

0/100

РЕЙТИНГ

0

100

Total ALTIS MV 2 – универсальная пластичная смазка для внутренних ШРУСов. Изготовлена на основе минерального масла, загущенного полимочевиной. Диапазон рабочих температур от -25 до +160 °C.

Смазка используется в качестве первичного материала, закладываемого в узлы на заводе. Может применяться в высокоскоростных вентиляторах и электромоторах. Подходит для антифрикционных подшипников, рулевых систем, узлов общепромышленного оборудования.

Материал обладает термической стабильностью, защищает от коррозии, имеет хорошую адгезию к металлам. Он не содержит свинца и тяжелых металлов и не теряет своих свойств при хранении.

Total ALTIS MV 2 проигрывает трем первым местам по рабочим характеристикам. Что касается стоимости, то она несколько дороже EFELE MG-251, но значительно дешевле смазок Mobil и Kluber.

МС ШРУС триподный

5место

МС ШРУС триподный

0/100

РЕЙТИНГ

0

100

Смазка "МС ШРУС триподный" – это минеральная пластичная смазка на основе литиевого комлекса. Диапазон рабочих температур от -40 до +160 °C.

Материал предназначен для внутренних ШРУСОв любых транспортных средств. Помимо этого может применяться в подшипниках качения и скольжения, где требуется смазка с консистенцией NLGI-1.

Смазка "МС ШРУС триподный" не содержит твердых присадок (графита, ПТФЭ, дисульфида молибдена), проникает в зоны трения благодаря консистенции, защищает от износа и задиров.

По характеристикам данная смазка проигрывает остальным представителям рейтинга, а к качеству продукта есть нарекания.

Виды смазок для ШРУС

Смазка для ШРУСов имеет очень много разновидностей. Поэтому неподготовленному автолюбителю достаточно сложно разобраться во всем разнообразии представленных материалов и приобрести необходимый. Среди всех смазок можно выделить литиевые, бариевые и на основе дисульфида молибдена.

Литиевые смазки ШРУС

Литиевые смазки – самые распространенные материалы для обслуживания узлов трансмиссии. Их изготавливают на основе минерального или синтетического базового масла, которое загущено литиевым мылом. Они отличаются хорошими антикоррозионными, противозадирными и противоизносными свойствами. Применяются такие материалы чаще всего в триподных шарнирах, которые требуют мягкой смазки без содержания твердых компонентов.

Пыльники в шарнирах, где применяются литиевые смазки следует регулярно осматривать на предмет разрушения. Все дело в том, что такие материалы наполняются абразивными частицами и разрушают узел.

Многие смазки этой категории нейтральны к полимерам и эластомерам, из которых выполнены пыльники для ШРУС. Тем не менее некоторые материалы могут разрушать такие уплотнения. Не следует также использовать в шарнирах смазки Литол-24, графитовую и с дисульфидом молибдена.

Смазка ШРУС с молибденом

С развитием технологий литиевые смазки становились все менее эффективными. Проблему решило добавление в состав смазочных материалов дисульфида молибдена. Они по свойствам были схожи с литиевыми аналогами. Отличительной особенностью стала способность выдерживать высокие нагрузки, а также улучшенные антикоррозионные свойства. Новые смазки также отличались лучшей совместимостью с резинами и пластмассами, из которых изготавливаются пыльники.

Смазочные материалы на основе дисульфида молибдена применяются преимущественно в шариковых шарнирах.

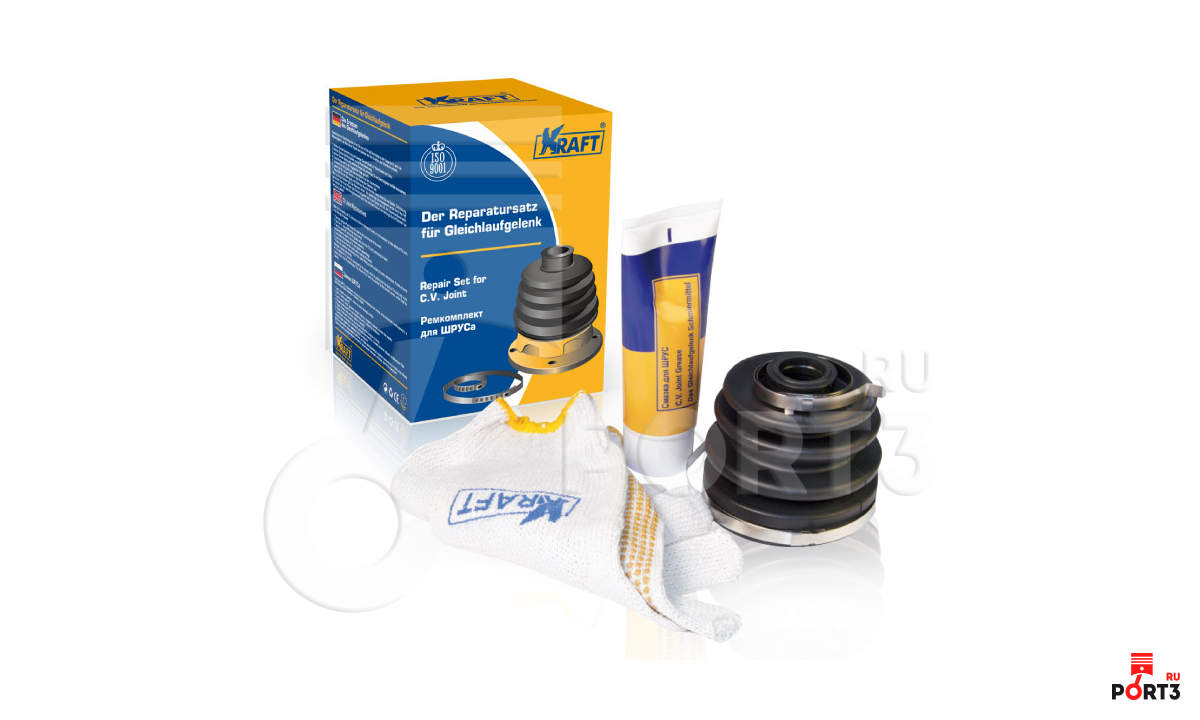

Обычно в комплекте с новым пыльником идет пакетик со смазкой. Не стоит ей доверять, так как шанс того, что там может быть подделка очень велик. Поэтому перед применением смазки следует проверить ее консистенцию. Для этого достаточно некоторое ее количество нанести на лист бумаги. Если материал не достаточно густой или вызывает иные подозрения, от его применения стоит отказаться.

К минусам дисульфид молибденовых смазок относится низкая водостойкость. Даже при небольшом попадании влаги под пыльник материал превращается в абразив, который повреждает внутренние поверхности ШРУСа. Поэтому при использовании подобных материалов в шарнирах необходимо регулярно проверять состояние уплотнителей.

Также неверной является информация о том, что смазка с дисульфидом молибдена способна восстановить поврежденный узел. Если в ШРУСе появился хруст, это означает лишь одно – механизм следует отремонтировать или заменить.

Бариевые смазки

Большинство смазок, которые были созданы для обслуживания ШРУСов, оказались неэффективными или дорогостоящими. Исключением стали смазочные материалы на основе бария, которые являются достойной альтернативой литиевым и молибденовым смазкам. Они имеют высокие смазывающие свойства и отлично защищают узлы от износа.

Главное преимущества бариевых смазок заключается в высокой водостойкости. Кроме того, они эффективно предотвращают коррозию, износ и образование задир. Также материалы на основе бария полностью совместимы с полимерами и эластомерами.

Недостатками таких смазок является сложность производства и дороговизна. Единственным отечественным продуктом, который получил распространение, является ШРБ-4. Вместо нее можно купить зарубежный аналог, но в этом случае следует быть готовым к большим тратам.

Также следует отметить малую устойчивость бариевых смазок к низким температурам. При активной эксплуатации автомобиля рекомендуется как можно чаще проверять состояние смазочного материала и производить его замену.

Какие смазки не следует использовать?

Производители смазочных материалов утверждают, что именно их смазка гарантирует надежную работу узлов, хотя в действительности дело обстоит иначе. Например, графитную смазку в шарнирах использовать нельзя, так как она предназначена для обслуживания подшипников. Cлужбы узла, где использовался подобный материал не будет превышать 20-25 тыс. км.

Помимо графитной смазки в шарнирах не рекомендуется применение материалов на основе углеводородов, например, технического вазелина. Все дело в том, что, несмотря на высокие эксплуатационные свойства, они начинают разрушаться уже при +45 °C. Поэтому для работы в тяжелонагруженных узлах такие материалы не подходят.

Также в шарнирах не следует использовать смазки на основе натрия или кальция. Они подходят для обслуживания подшипников, тросов управления и других подвижных соединений, но не предназначены для работы в ШРУСах и других тяжелонагруженных узлах. Все дело в их слабой антикоррозионной защите. После такой смазки шарниры станут непригодными уже через 15-30 тысяч километров пробега.

Среди минеральных смазок, которые не рекомендуется использовать в узлах трансмиссии, можно отметить материалы на основе цинка и железа.

Замена смазки

Замена смазки в ШРУСе – занятие, которое потребует некоторого времени и сноровки. Тем не менее даже неопытный автолюбитель в состоянии это сделать, главное соблюдать порядок действий.

В первую очередь следует снять все элементы, которые удерживают ШРУС: шаровые тяги, опоры. Узел следует извлекать аккуратно, чтобы избежать повреждений. Затем на корпусе шарнира и месте его посадки следует сделать отметки, по которым механизм можно будет без проблем установить на штатное место.

После снятия ШРУСА его нужно разобрать и очистить от старой смазки. Для этого отделяется внешняя и внутренняя сторона узла. Внутренние поверхности можно протереть плотной ветошью или бумагой. Запрещается применение мыла или автошампуня, так как эти средства могут ухудшить качество смазки. Для подобных целей существуют специальные очистители.

Далее идет заполнение узла новой смазкой. Внешнюю часть заполнять следует до предела. Излишки смазки удалять не следует, так как в процессе приработки она зайдет в шарнир. Внутренняя часть заполняется на 3/4 от объема. Затем ШРУС собирается обратно и устанавливается на штатное место.

Небольшое количество смазки нужно заложить внутрь пыльника и равномерно распределить его по поверхности. После проведения всех этих процедур элементы ходовой части устанавливаются на штатные места.

Помните, что обслуживание ШРУСа следует проводить каждые 60 тысяч километров пробега, а при активной эксплуатации – через 40 т. км.


К;упить смазку для внутренних ШРУСов с игольчатым подшипником (триподов), 90 гр.

Пластичная смазка MILES предназначена для обслуживания внутренних ШРУСов с игольчатым подшипником. Разработана с применением высокотемпературных масел и превосходит по своим характеристикам традиционные, предназначенные для использования в шариковых шарнирах смазки, которые не отличаются высокотемпературными свойствами и не могут обеспечить требуемых условий надежной эксплуатации трипода в течение продолжительного срока.

Рабочая температура в зонах трения трехшипового шарнира может долговременно находится в диапазоне от +130 °С до +160 °С. Пластичная смазка MILES для «триподов» отличается долговечностью и устойчивостью к высоким температурам. Верхний температурный предел применения смазки MILES (температура каплепадения), не ниже +280 °С, для шариковых шарниров этот параметр не составляет +190 °С. (Обычно максимальной рабочей температурой узла трения для смазок, имеющих температуру каплепадения +185 °С…+220 °С, является +120 °С.)

Мягкая по консистенции (NLGI 1), при нанесении обеспечивает высокий уровень проникновения в небольшие зазоры. Разработана с применением масел средней вязкости для обеспечения надежной работы при низких и высоких температурах, а также в широком интервале скоростей сдвига. Не содержит твердых присадок: PTFE, дисульфида молибдена, частиц графита, нитрида бора и др, способных блокировать работу игольчатого подшипника (зажима свободного движения иглы) в «триподном» ШРУСе.

Рассчитана на весь срок службы ШРУСа, обладает отличными противозадирными свойствами, обеспечивает высокую степень защиты от износа и коррозии. Стойка к вымыванию, окислению и изменению консистенции. Совместима с термопластами и эластомерами – при продолжительном контакте не оказывает окислительного воздействия, не приводит к набуханию, к потере эластичности пыльников ШРУСов.

По результатам сравнительных испытаний, по целому ряду параметров (диаметру пятна износа, значениям критической нагрузки, нагрузки сваривания, пределу прочности, а также температуре каплепадения), смазка MILES для «триподов» превосходит представленные сегодня на рынке известные аналоги.

Смазка MILES для «триподов» идеально подходит для применения в узлах, работающих в условиях высоких нагрузок, высоких температур и с большими скоростями вращения, что не исключает ее применения и в других узлах автомобиля.

Соответствует спецификациям:

DIN 51502/51825:KP1P-40

GKN-LÖBRO 2000009004311

VAG G052186A3

Toyota 39209-03P85

Nissan C9709-2U620

Упаковка: стик-пакет

ШРУС — Технические статьи

Объяснение GKN, почему в смазке ШРУС Трипод не допускаются любые твердые смазывающие добавки типа дисульфида молибдена:
Смазка шарнира типа «трипод» оптимизирована для смазывания шарниров данного типа. Она имеет высокое сопртивление изнашиванию, но не содержит твердых добавок (которые могут уменьшить продолжительность службы, из-за возможности зажима свободного движения иглы).
Смазка для шарниров MotorSport GKN с его крайней высокой способностью выдерживать нагрузки и оптимизированной вязкостью является подходящей для всех шарниров подобного типа.
Преимущества данных смазок (без содержания графита, дисульфида молибдена или их комбинаций) в том, что они развивались, опробировались и испытавались для использования в шарнирах GKN типа ARR Tripod:
- смазка уменьшает потери мощности;
- продлевает срок службы;
- снижает трение и соответственно степень изнашивания;
— обладает широким температурным диапазоном.
 http://www.gknservice.com/global/motorsport/tripod_journals_housings.html

Более подробно об использовании смазки в статье: ШРУС


Рис. 1
Патент Альфреда Рцеппы (рис. 1) на первый в мире шестишариковый ШРУС, 1929 год. Конструкция шарнира с тех пор почти не изменилась. Шариковый подшипник скольжения. Данный тип ШРУС до сих пор применяется на некоторых а/м, например на УАЗ-469.

Рис. 2
Шарнир типа VL (рис. 2) допускает осевое перемещение обойм и является одним из самых востребованных современной автомобильной промышленностью. Шариковый подшипник скольжения.

Рис. 3

Рис. 4
Шарнир типа AAR «Tripod» (рис. 3 и 4) отличается низкими потерями на трение вследствие замены скольжения качением. Внутри роликов устанавливаются игольчатые подшипники. Игольчатый подшипник качения.
Именно по этой причине производители ШРУС типа «Трипод» предписывают полимочевинные смазки без содержания твердых смазочных веществ, таких как дисульфид молибдена и графит, или их смеси. Смазки с MoS2 или графитом в ШРУС данного типа НЕ ПРИМЕНЯЮТСЯ!

Ниже приведена таблица смазок предписываемых к использованию в ШРУС всеми известными производителями данных комплектующих, в т.ч. GKN. Советую обратить внимание на табличные части выделенные красным цветом:



Как видно из таблицы, в ШРУС типа «Трипод» смазки с дисульфидом молибдена или графитом НЕ ПРИМЕНЯЮТСЯ!
В ШРУС всех типов применяются как правило смазки NLGI-класса ½ (1,5), в некоторых случаях могут применяться смазки NLGI-класса 2.

В ассортименте смазочных материалов компании HUSK-ITT Corp. присутствуют 2 типа смазок специально разработанных для применения в ШРУС различных типов: SLIPKOTE PREMIUM MOLY CV JOINT GREASE с MoS2 (полимочевинная смазка с дисульфидом молибдена) для ШРУС типов RzeppaDouble offset (DOJ) и Dise cross groove (VL) и SLIPKOTE POLYUREA CV JOINT GREASE  (полимочевинная смазка без дисульфида молибдена) для ШРУС типов Tripod fixed centre и Tripod end motion. Кроме того, SLIPKOTE POLYUREA CV JOINT GREASE может использоваться как смазка для ШРУС на 6-ти шариковых подшипниках скольжения и как многоцелевая смазка для применения в автотранспортных средствах.

»Servicing the Constant Velocity (CV) joints is a maintenance task that should be performed at least every 50,000 miles or so. Why? Because the grease in the CV joints will harden and lose its lubricating properties over time. This will lead to premature failure of the joint. A properly maintained joint will easily outlast most street-driven vehicles».
Замену смазки необходимо производить, по меньшей мере, каждые 50 000 миль (~ 80 500 км) или около того. При использовании полностью синтетической смазки, например SLIPKOTE POLYUREA CV JOINT GREASE вы можете увеличить смазочный интервал, но не до бесконечности.
Данная смазка применяется в конструкции ШРУС типа «Трипод». Для ШРУС на 6-шариковых подшипниках может применяться как данная полимочевинная смазка так и смазки с дисульфидом молибдена, например SLIPKOTE PREMIUM MOLY CV JOINT GREASE.
Смазку в ШРУС нужно полностью заменять, а не добавлять в сработавшуюся смазку новую!
Если этого не делать, то это быстро ведет примерно к таким печальным результатам, которые хорошо видны на фотографиях:


Ответы на наиболее часто задаваемые вопросы:
Вопрос: Для ШРУС каких моделей автомобилей предназначена смазка Slipkote Polyurea CV Joint Grease?
Ответ: Смазка Slipkote Polyurea CV Joint Grease предназначена для внутренних ШРУС типа трипод переднеприводных моделей General Motors и некоторых моделей автомобилей Honda. Также полимочевинная смазка применяется в ШРУС автомобилей Ford и в ШРУС'ах производства концерна GKN (самый крупный производитель/поставщих конвейеров в мире, в частности поставляет свою продукцию таким производителям, как Мercedes, VW Group и другим).

Вопрос: Можно ли применить смазку Slipkote Polyurea CV Joint Grease взамен традиционной смазки для ШРУС с дисульфидом молибдена?
Ответ: Да, можно. Смазка Slipkote Polyurea CV Joint Grease заменяет традиционную смазку ШРУС на основе литиевого мыла с дисульфидом молибдена во внешних и внутренних (гомокинетических шариковых) ШРУС. Но в связи с тем, что полимочевинная смазка не совместима с большинством других смазок, перед закладкой смазки Slipkote Polyurea CV Joint Grease, настоятельно рекомендуем тщательно очистить узел от старой смазки.

Вопрос: Можно ли применить смазку Slipkote Polyurea CV Joint Grease в других узлах автомобиля?
Ответ: Да, можно. Например, для смазки подшипников колес и рулевой передачи.

Вопрос: Каковы преимущества смазки Slipkote Polyurea CV Joint Grease?
Ответ: Преимущества смазки в ее универсальности и долговечности. Смазка Slipkote Polyurea CV Joint Grease превосходит традиционные смазки на литиевых и комплексных литиевых мылах по максимальной рабочей температуре, низкотемпературным свойствам и водостойкости, служит минимум в два раза дольше них.

Вот как выглядит смазка:

Объяснение GKN, почему в смазке ШРУС Трипод не допускаются любые твердые смазывающие добавки типа дисульфида молибдена, графита или их смеси:
Смазка шарнира типа «трипод» оптимизирована для смазывания шарниров данного типа. Она имеет высокое сопртивление изнашиванию, но не содержит твердых добавок (которые могут уменьшить продолжительность службы, из-за возможности зажима свободного движения иглы).
Смазка для шарниров MotorSport GKN с его крайней высокой способностью выдерживать нагрузки и оптимизированной вязкостью является подходящей для всех шарниров подобного типа.
Преимущества данных смазок (без содержания графита, дисульфида молибдена или их комбинаций) в том, что они развивались, опробировались и испытавались для использования в шарнирах GKN типа ARR Tripod:
- смазка уменьшает потери мощности;
- продлевает срок службы;
- снижает трение и соответственно степень изнашивания;
— обладает широким температурным диапазоном.
 http://www.gknservice.com/global/motorsport/tripod_journals_housings.html

Некоторые из приведенных данных получены с сайта HUSKEY

Типы смазок пригодных для автомобильных ШРУС.
(Извлечено из Стандарта Австралии, Комитет CS-078 Ремонт автомобилей — терминология. Часть 6: Шарниры равных угловых скоростей.»)

http://piccy.info/ru/view/9a9f2e70dab8ee18…d4c769/original
Рис.1 Основная таблица

http://i.piccy.kiev.ua/i2/42/4d/0579329ae0…a61d0db106.jpeg
Рис.2 Примечания

Просмотров: 2553

Смазка для ШРУС, консистентная смазка XADO

Самая надежная смазка: гарантированно защитит ШРУСы, ступичные подшипники, опоры и шарниры, карданные соединения трансмиссии автомобиля. Особенно эффективна при экстремальных нагрузках и высоких температурах.

Обладает превосходными смазывающими свойствами в любых условиях эксплуатации, в том числе малых скоростях сдвига, запыленности и повышенной влажности.

Изготовлена по уникальной технологии на сложном комплексном литий-кальциевом загустителе (Alassca complex).
Легирована специальным пакетом присадок. По всем своим свойствам значительно превосходит любую смазку с дисульфидом молибдена (MoS2).

Может применяться в узлах промышленной и бытовой техники (открытых зубчатых передачах, подшипниках скольжения и качения, шестернях ручных шлифовальных машин, цепей и т. д.). При использовании смазочного шприца для пластичной смазки: вносить смазку через пресс-масленку до ее появления из зазоров смазываемого соединения.

При закладке смазки в шарнир равных угловых скоростей (ШРУС):
Демонтировать защитный кожух, удалить старую смазку, демонтировать ШРУС, разобрать его, предварительно пометив относительное расположение всех деталей.
Промыть детали, собрать ШРУС, соблюдая относительное расположение деталей по нанесенным меткам.
Полностью заполнить смазкой внутреннюю полость ШРУС, установить защитный кожух и поставить ШРУС на место.

При ручной закладке: заполнить смазкой 1/2 свободного объема подшипника (узла), удалив перед этим старую смазку.

Показатель Значение
Загуститель литий-кальциевый
Цвет, визуально янтарный
Класс консистенции по NLGI 2
Пенетрация при +25 °С, ×10-1 мм 275
Температура каплепадения, °C ≥280
Рабочая температура °C:
140
-20
Трибологические характеристики:
нагрузка сваривания, Н
показатель износа, мм

≥7,200
≤0,7

*типичные показатели

Рекомендуется для новых узлов и механизмов.

Для существенного восстановительного ремонта используйте смазки ХАDО ВОССТАНОВИТЕЛЬНАЯ или ХАDО РЕМОНТНАЯ.

Совместима с автомобильными и промышленными литиевыми смазками всех типов, смешивается с ними в любом соотношении.

Туба 125 мл., артикул XA 30204

Баллон 400 мл., артикул XA 30404

Картридж 450 мл., артикул XA 30004

Жестяная банка 1 л., артикул XA 30504

Про пыльники ШРУСов (с. 84)

наружный
Ford 1 710 182 Пыльник шруса наружный комплект(хомуты,смазка,болт,кольца)
внутренний
Ford 1 451 975 Пыльник шруса внутренний комплект(хомуты,смазка,болт,кольца) от 2.0 мкпп
Ford 1 552 956 Пыльник шруса внутренний комплект(хомуты,смазка,болт,кольца) от 1.8 мкпп
комплект
Ford 1 552 977 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца
Ford 1 552 959 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца
Ford 1 552 972 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты,смазка,болт,кольца,наружный пыльник не тот,резина
Ford 1 485 331 Пыльники шруса внутреннего+наружный комплект -2шт.+хомуты и смазка.надо докупать смазку,болт,кольца ,наружный пыльник не тот,резина
заменитель
наружный размеры: 23,7х104,75х81,6 термопласт
Loebro 305177 Пыльник шруса наружный(хомуты,смазка,болт)
GKN-Spidan 24928 Пыльник шруса наружный(хомуты,смазка,болт)
SKF VKJP 1048 Пыльник шруса наружный(хомуты,смазка,болт)
Hans Pries 304 392 546 (TOPRAN) Пыльник шруса наружный(хомуты,смазка)
Seinsa D8415 Пыльник шруса наружный (один пыльник)
Lada 21082215030 Пыльник шруса наружный (один пыльник)
внутренний размеры: 22х90х78 резина
Loebro 304175 Пыльник шруса внутренний (хомуты,смазка) ,хомуты не подходят
GKN-Spidan 23240 Пыльник шруса внутренний (хомуты,смазка) ,хомуты не подходят
Ert 500549 Пыльник шруса внутренний (хомуты,смазка) Смазка в комплекте,нам не подходит
Asva ASBT-INFF2B Пыльник шрус внутренний(комплект без смазки)
Triscan 8540 16909 Пыльник шруса внутренний(хомуты,смазка)
Impergom 29055 Пыльник шруса внутренний ( без смазки и хомутов)
Malo 230573 Пыльник шруса внутренний
HANSE HR821052 Пыльник шруса внутренний
QUATTRO FRENI QF00000072 Пыльник шруса внутренний (хомуты,смазка)
Blue Print ADN18143 Пыльник шруса внутренний(хомуты+смазка), но что за смазка ,не известно
Japanparts kb-122 Пыльник шруса внутренний(хомуты+смазка)
Amiwa 04-11-433 Пыльник шруса внутренний( без смазки,хомутов)
ZZVF FF-2-15 Пыльник внутренний комплект со смазкой,без хомутов
Seinsa D8612 Пыльник шруса внутренний
Febest 2115-CB4 Пыльник шруса внутренний пыльник низкого качества
Ruville 756951 Пыльник шруса внутренний
MAPCO 18604 Пыльник ШРУСа, внутренний

x

Смазка для внутренних трипоидных шрусов


Смазки для ШРУС типа трипод

Вращательные силовые моменты от узлов трансмиссии автомобилей к колесам для выравнивания угловых скоростей, используются специальные шарниры, называемые ШРУС и трипод с обязательной смазкой.

Автомобили конкретных марок имеют различные виды устройств, обеспечивающих вращение ведущих полуосей с одинаковой скоростью. Она не зависит, как круто повернут руль и от занимаемого положения подвесной системы автомашины.

Что такое трипод?

ШРУС состоит из двух автономных узлов:

  • внутренний узел крепится непосредственно к ведущей полуоси;
  • второй интегрирован в ступицу ведущего колеса.

Они используется для выравнивания угловой скорости крупными шариками, передвигаемые по специальным желобкам. Для внутреннего шруса и внешнего аналога применяют, в зависимости модели авто, конкретную смазку. Недостаток механической конструкции в том, что не предусматривает осевых подвижек подвески. Такими свойствами обладают игольчатые шарниры.

Их назвали триподами, от английского  слова tripod. Шарниры данного вида компенсируют недостаток шаровых аналогов. Выравнивание угловой скорости происходит за счет подвижек роликов по специальным каналам при разворотах или осевой нестабильности.

Поскольку пытливая мысль инженеров не застаивается, созданы шрусы с шарнирами шарикового механизма, позволяющего создавать осевые передвижения. В качестве примера стоит привести отечественный автомобиль Волжского автозавода модификации 2108-2110. Выпускались с игольчатым вариантом и шариковым.

Какая требуется смазка?

Следует понять, что разговор идет о ведущем переднем мосте, поскольку зданий ведущий мост выравнивает угловые скорости при помощи дифференциала. ШРУСы работают под огромными разнонаправленными силовыми моментами, в повышенной температурной зоне. Чтобы трипод функционировал долго, следует составные детали смазывать.

Требуемая консистенция пастообразного вида интегрируется в узел и тщательно герметизируется надежными пыльниками. Они могут быть пластиковыми или изготовлены из резины.

Обязательное условие — никогда, даже при большой нужде, не использовать смазку, оказавшуюся под рукой. Рекомендованный тип смазочного материала обеспечит долгосрочную эксплуатацию шарниров.

Узел с шариковыми рабочими элементами смазывают продуктами, с универсальными противозадирными характеристиками, способными долго работать в зоне точках повышенных температур.

Аналогичное условие ставиться и для триподов (узел с игольчатыми роликами) требующих, чтобы смазочный продукт не имел в консистентной структуре твердых частиц, обладающих абразивными характеристиками. Использование неконкретного смазочного продукта — прямой путь к уничтожению важных для автомобилей узлов. Использование не рекомендованных графитных смазочных средств, приводит к быстрому выходу шарниров из функционального состояния.

Грубую ошибку совершают водители, когда используют смазку, предназначенную для шариковых шарниров, для смазки игольчатого роликового шарнира.

Виды смазки

В специализированных интернет-магазинах, стандартных торговых предприятиях необходимо покупать смазочные продукты с аббревиатурой NLGI 2 на упаковке.

Консистенции содержат противозадирные присадочные вкрапления MoS2 (дисульфид молибдена). Смазка активно противостоит износам шарниров при мгновенных силовых воздействиях, когда возможна сварка перемещаемых шариков по конструктивным желобам. Практика показала, смазывание шарнира обеспечивает его долговременную эксплуатацию.

Распознать смазочный продукт, содержащий дисульфид молибдена, несложно по внешнему виду. Консистенции представлены с черным или серо-темным отсветом.

Упаковочный материал смазки содержит следующие надписи:

  • для шариковых ШРУС;
  • MoS2;
  • с дисульфидом молибдена ;
  • ШРУС-4 (смазка отечественного производства).

В розничной, оптовой продаже есть и другие предложения, заслуживающие внимания автомобилистов. Главное, подобрать для смягчения абразивности трущихся деталей шарниров нужный смазочный продукт, хорошо влияющий на функционал рабочего органа.

Смазывающие материалы для триподов

Конструктивные особенности триподов, где главным изнашиваемыми элементами, являются подшипники игольчатого типа, требует использование иных марок смазочного продукта.

Практикой доказано, что лучше использовать смазочные консистенции, содержащие на упаковке надписи:

Представленные средства не имеют твердых добавочных вкраплений. В контексте  инструкций сказано, что нельзя использовать для данного вида шарниров смазочный материал под вывеской «ШРУС-4» и других аналогов, содержащих в структуре молибденовые добавки.

Эксплуатационная практика автомобилей доказывает, что лучше покупать и использовать следующие смазочные средства:

  • Tripod Joints;
  • «Для приподов»;
  • Inboard;
  • Inner и другие.

Перечень смазок велик. Привести в списке имеющиеся в продаже наименования в тексе физически невозможно. Импортные смазки легко купить в многочисленных стационарных торговых точках и интернет-магазинах. Сегодня смазка универсальная для трипода является ликвидным импортным товаром благодаря высоким технологическим характеристикам.

Смазочные продукты, требующие детального уточнения

Ликвидные рыночные площадки предлагают продукты, требующие уточнения, где они могут использоваться. То есть смазки для внутреннего узлового элемента, трипода, или применять, как универсальный продукт.

  • Первой в списке на анализ стоит смазочная консистенция под названием RedLine CV-2, содержащая молибден красный. В инструкции по использованию разъясняется, что материал содержит в молекулярной структуре атомы молибдена органического. На английском языке утверждение сопровождается фразой Red Moly.

На форумах о смазке разные толкования. Иные хвалят, какая она классная! Другие встают во фронт, доказывая, что годится исключительно для шариковых шарниров. Мнения противоположные, но не критичные по эмоциональному накалу, что в итоге приводит к нейтральному выводу — можно использовать для шарниров шарикового исполнения и для приподов.

Смазки на полимочевинной основе

Рекламные ролики производителей смазочных товаров для особых автомобильных узлов, притягивают внимание автомобилистов. Особый интерес вызывают смазки, изготовленные на полимочевине. Сначала расшифруем сложное название, то есть что оно значит.

Это полимеры синтетические, в структуре которых содержатся частицы продукта (мочевина). Вещество представлено химической формулой  NH-CO-NH. Смазка полимочевинная создает специальную противозадирную защитную пленку.

  • По такой технологии изготовлен продукт Slipkote® Polyurea CV Joint. Используется для смазки узлов и деталей шарниров, выравнивающих угловые скорости. Применяется в автомобилях с приводным ведущим передним мостом, в автомашинах отдельных моделях с задним ведущим мостом.

Смазывают узел на весь срок эксплуатации. Меняют при прохождении ТО. Данная смазочная консистенция имеет ряд преимуществ над остальными аналогами. Смазка держит высокие температуры, не разрушает термопластик, водостойкая. Загуститель полимочевинный в сублимации с базовыми смазывающими консистенциями,  нетрадиционными присадочными материалами, гарантирует долговечность, стойкость к некомфортным условиям использования.

При использовании данного смазочного продукта необходимо систематически контролировать шарниры на возможность вытекания жидкости.

Отечественные производители

В Северной Пальмире начато производство смазки ВМПАВТО в ассортименте. Новый товар под названием «МС-ШРУС триподный». В инструкциях по использования говорится, что смазочный продукт рекомендован для универсального использования при температурных режимах до +160 C°. Дана и иная положительная информация. Мало сказано о недостатках.

Изготовители смазочного материала ВМПАВТО «забыли» в подробностях расписать технические характеристики продукта. Создается впечатление, что покупатель должен верить продавцу на слово. В какой-то степени, оплошность брендового предприятия, покупателям не понятна.

В продаваемом товаре не упоминается, проходила ли смазка тестовое испытание. Какие побочные вкрапления интегрированы в консистенцию? Отсутствие элементарных описаний товара, не может не настораживать покупателей. Они хотят знать об отечественном продукте вмпавто, практически все.

Отзывы ВМПАВТО

Разобраться в данном вопросе помогут профильные форумы в интернете. Появившаяся информация о выпуске нового смазочного отечественного продукта с неплохими потребительскими характеристиками, позитивно встречена многими участниками форумов. Большое число сторонников продукта подтверждает в комментариях, что продукт ВМПАВТО для ШРУСов соответствует российским стандартам. Качество подтверждено сертификатами и документами соответствия.

Есть лестные отзывы об используемой таре. Посуда из синтетики практична в применении, безопасна, снабжена необходимой информативной базой. И, конечно, демократичная цена. Импортные аналоги намного дороже. Отечественный продукт покупают во всех регионах страны. С каждым днем интерес автомобилистов к нему возрастает.

Заключение

Отечественный ликвидный рынок не испытывает дефицита смазочных средств для шарниров. Площадки заполнены импортными и отечественными изделиями. Созданы идеальные условия для выбора.

Видео: какая лучше смазка?

Внутренний трипоидный ШРУС. Используем правильную смазку. — DRIVE2

В этом блоге речь пойдет о смазке внутреннего трипоидного ШРУСа. Итак, ситуация не нова- пыльник ШРУСа требует срочной замены. Покупаем пыльник, разбираем привод и все тщательно промываем. Распаковываем упаковку с новым пыльником, устанавливаем его вместо старого, берем смазку из комплекта… СТОП! Именно эта смазка и убьет ваш внутренний ШРУС! Не верите? Посмотрите внимательно, что написано на пакетике. MoS2 (дисульфид молибдена)- погибель для трипода! Она идеально подходит для технически более простого наружного ШРУСа, но только не для игольчатых подшипников. Сейчас объясню почему. 1) Смазка в трипоидных ШРУСах должна выдерживать гораздо более высокую температуру (+160⁰С). Потому как виды трения и рабочие температуры узлов у трипода и сепаратора с шестью шариками различны. 2) Смазка для трипода должна быть более жидкой ( вспомните некоторые Рено, там трипод входит в коробку передач и смазывается трансмиссионным маслом). 3) Нужная нам смазка должна быть без твердых добавок (иголки не любят твердых частиц).Возникает резонный вопрос: почему именитые производители кладут в комплект внутреннего пыльника смазку которая не подходит для трипода? Отвечу с иронией- для пыльника она абсолютно безопасна). Далее привожу характеристики правильной смазки для внутреннего ШРУСа трипоидного типа : Загуститель- полимочевина. Степень консистенции по NLGI — максимум 1.5. Интервал рабочей температуры — от -40 до +160. Как-то так… Всем добра!

Смазка для трипоидного шруса: описание, состав, применение

Очень часто начинающие автолюбители и малоопытные механики путают сразу несколько понятий – ШРУС и трипоид. На самом деле, речь идет о разных терминах, и сравнивать здесь не совсем уместно. ШРУС – это шарнир равных угловых скоростей, а трипоид (или трипоидный ШРУС) – это функциональный узел, где вместо классических шариков в подшипнике используются специальные ролики. В итоге, получается, что трипоидный ШРУС – это шарнир угловых скоростей, но с подшипниками другого типа.

С одной стороны, никаких значительных различий тут нет, в механизме используется подшипник и тормозная система выполняет все необходимые функции. Вместе с тем, когда речь заходит о смазки для трипоидного шруса, сразу появляется немало споров и личных комментариев от любителей и опытных автомобилистов.

Есть мнение, что не для разных видов подшипников нельзя использовать одну и ту же смазку, даже если речь идет об универсальном продукте. Скажу сразу, вопрос не простой, поэтому разбираться в нем нужно досконально. Для этой цели, в своем обзоре я уделю внимание тому, какие смазки лучше всего подходят для трипоидного шруса и какими свойствами они должны обладать.

Нужно ли смазывать трипоидные ШРУСы и почему?

Спросите у любого автолюбителя, зачем нужна смазка, и он вам с уверенностью скажет, что для защиты деталей от износа и для улучшения скольжения отдельных элементов при взаимодействии. Вместе с тем, не все знают, что качественное вещество имеет еще ряд примечательных свойств, которые делают нагрузку на комплектующие ниже. Последний фактор очень важен, поскольку многие элементы работают в очень тяжелых условиях, например, при высокой температуре и при постоянном трении.

Смазка для ШРУСов должна быть подобрана очень тщательно, поскольку ей придется выполнять ряд дополнительных функций. Такие составы позволяют сильно уменьшить расход горючего и уменьшить трансмиссионные потери у автомобиля.

Существенной характеристикой является то, что вещество не позволяет развиваться коррозии, поскольку именно ржавчина часто приводит типоиды к выходу из строя. И еще, материал не должен вредить полимерам и резине, поскольку некоторые элементы выполнены именно их этих веществ. Если смазка будет слишком агрессивной, то она попросту растворит подобные материалы.

Какие характеристики должна иметь смазка для трипоидных ШРУСов?

По личному опыту знаю, что выбирать смазки для этой детали крайне сложно, поскольку универсального состава, способного выполнять все заявленные функции, нет, но хочется получить вещество, которое будет защищать автомобиль по всем фронтам.

Чтобы исключить ошибку, я стараюсь выбирать смазывающие составы, которые соответствуют следующим характеристикам:

  • рабочая температура должна быть достаточной, чтобы выдерживать показатели, возникающие внутри узла во время функционирования. Чаще всего, температура превышает 100 градусов Цельсия;
  • уровень адгезии (сцепления с поверхностью) должен быть очень хорошим. Иными словами, состав должен быть достаточно липким, чтобы не вытекать из узла;
  • у состава должны быть отличные противозадирные свойства, что обеспечить отличное скольжение в течение длительного времени;
  • смазка должна сохранять стабильность в течение всего срока эксплуатации, а также, быть эффективной, даже под негативным влиянием внешней среды.

Если ориентироваться на все эти параметры, то можно без проблем выбрать подходящую смазку. Дополнительная информация о смазках представлена в видео:

Существующие разновидности смазок для трипоидного ШРУСа

Многие современные производители выпускают смазки для описываемого механизма, и сегодня есть три поколения смазывающих веществ, который пользуются спросом у населения. Это связано с тем, что разные смазки предусмотрены для автомобилей разных марок и моделей. Итак, все виды смазывающих составов можно разделить на три группы, с учетом того, что входит в состав продукции. Составим таблицу.

Параметры Молибденовые Литиевые Бариевые
Краткое описание Наиболее распространенные, но не слишком функциональные. Защищают от коррозии и безопасны для пластика, резины. В состав входят микрочастицы молибдена. Разрабатываются на основе литиевого раствора с добавкой органической кислоты. Защищает от попадания пыли и грязи. Наиболее популярные вещества, поскольку разработаны на основе синтетических масел. Нейтрален по отношению к резине пластику, не боится воды.
Пробег Рассчитана на 100-110 тыс. км. пробега. Рассчитаны на 100 тыс. см пробега. Может эксплуатироваться на протяжении 80-100 км. пробега.
Недостатки Боится влаги, поскольку приобретает свойства абразива. Теряет качество зимой, заметно густеет. Не слишком хорошо выдерживает высокие температуры.
Наиболее популярные бренды
  • RAVENOL Mehrzweckfett mit MoS-2;
  • Very Lube;
  • ХАДО.
  • MoS2 LM 47;
  • Шрус супер-4;
  • ШРБ-4.

Не стоит использовать графитовые смазки, цинковые и углеводородные составы. Применение таких веществ нанесет механизму значительный вред и в дальнейшем, это приведет к непростому ремонту.

Заключение

В конце обзора представлю несколько выводов:

  1. Без специального смазывающего состава трипоидный ШРУС не сможет полноценно функционировать. Чтобы исключить поломку этой не простой детали, следует внимательно отнестись к подбору подходящего состава.
  2. Есть три группы смазок, каждая из которых включает вещества, схожие по составу. Сегодня пользуются популярностью молибденовые и бариевые смазки, хотя литиевые доступнее по цене.
  3. Категорически не стоит использовать для смазывания ШРУСа первый попавшийся состав, поскольку это может значительно навредить механизму и привести к серьезному ремонту.

Как выбрать смазку для трипоидного ШРУСа

Сегодня ШРУС (шарнир равных угловых скоростей) является одним из механизмов, который наиболее эффективно передает крутящий момент от коробки передач к ведущим колесам, поэтому обслуживание этого механизма, особенно смазка трипоидного шруса, обеспечивает его надежную работу и безопасную эксплуатацию. Шрусы бывают либо внутренними, либо внешними.

Конструкция трипоидного ШРУСа

Конструктивно трипоидный шарнир выполнен в корпусе, в котором расположена трехлучевая вилка. Она напрессована на выходной вал. Для обеспечения хорошего вращения на каждом луче вилки крепятся ролики, которые имеют полусферическую форму. Они вращаются с помощью (игольчатых подшипников).

Чтобы этот механизм служил долго и надежно, необходимо обеспечивать постоянный уход и своевременную смазку. К сожалению, специалисты отмечают его недостаточно совершенный механизм смазки. Так как он, представляет собой пыльник, где хранится смазка. Поскольку сам пыльник, выполненный из резины или пластика, является довольно уязвимой деталью при механических воздействиях, возникающих во время движения по плохой дороге. Такое воздействие приводит к его повреждению, вытеканию смазки и как результат, выходу из строя всего механизма шруса.

Применение игольчатых подшипников обеспечивает высокую стойкость трипоидного шарнира к износу. Кроме этого значительно снижаются потери крутящего момента при трении элементов самого узла, и устанавливает определенные требования к свойствам применяемых смазок.

Они должны обладать заданной консистенцией и иметь в своем составе соответствующие присадки, позволяющие им работать в заданном диапазоне температур. Кроме этого, необходимо учитывать специфику работы обоих шрусов, как внешнего, так и внутреннего.

Требования к характеристикам смазки трипоидного шруса

К смазке подобных устройств, применяются следующие требования:

  1. Вязкость базового масла. Оно должно образовывать масляную пленку требуемой толщины. Такая пленка предотвращает перегрев и снижает избыточное трение шрусов.
  2. Каналообразование. Это характеристика смазки определяет способность предотвращать перегрев по причине ее вспенивания.
  3. Температура каплепадения. Такая температура должна в значительной мере превышать максимальную рабочую температуру. Это позволит обеспечить защиту в процессе работы от маслоотделения.
  4. Тип загустителя. Применение соответствующих загустителей и позволяет добиться требуемой температуры каплепадения, обеспечить необходимые характеристики каналообразования и создать условия защиты от маслоотделения.
  5. Класс по NLGI. Числовая характеристика по этому классу определяет консистенцию смазки. Для шрусов он должен составлять до 2 единиц.
  6. Противозадирная присадка. Эта присадка применяется для уменьшения трения и износа вращающихся частей.

На рынке предлагают автолюбителям, хорошо зарекомендовавшую себя смазку, ШРУС 4. Она обладает повышенной прочностью и необходимой вязкостью и используется, в том числе и во внутренних трипоидных ШРУСах. Повышенная прочность позволяет ей надежно удерживаться на вращающихся деталях.

Еще одна смазка, предлагаемая на рынке для подобных агрегатов – это NLGI 1. Она разработана непосредственно для смазки игольчатых подшипников. Именно хорошие свойства и позволяют применять ее во внутренних и внешних шарнирах.

К таким свойствам специалисты относят:

  • мягкую консистенцию, которая создает хорошие условия для проникновения даже в самые маленькие зазоры агрегата;
  • полное отсутствие в составе этой смазки твердых присадок;
  • применение в ее составе масел средней вязкости, обеспечивающие надежную работу шарнира, как при низких, так и высоких температурах;
  • удачно подобранный состав значительно повышающий время безотказной работы всего агрегата.

Все производители автомобилей, сами указывают перечень разрешенных типов смазок для каждого из узлов и агрегатов своего автомобиля, в том числе и для шрусов. Например, известный производитель Тойота предлагает широкий перечень (около десяти) оригинальных смазок для обязательного применения в шарнирах и допустимых аналогов (около двенадцати).

Этот пример наглядно показывает, как автолюбителям упрощают задачу в поиске необходимой смазки, сами производители автомобилей. Следует обязательно помнить, что хоть основу конструкции трипоидного шарнира и составляют игольчатые подшипники, применяемые в других узлах и агрегатах различной техники, тем не менее, промышленные смазки для них, например смазка номер 158, категорически запрещена.

Периодичность замены смазки в трипоидных шрусах

Для поддержания в рабочем состоянии шруса необходимо соблюдать периодичность замены смазки. Она производится в следующих случаях:

  • период замены, определен заводом изготовителем, при установленном ТО;
  • если происходит замена старого шарнира;
  • если осуществляется замена пыльника.

Кроме правильного выбора смазки необходимо еще и правильно смазать сам агрегат, чтобы быть уверенным в его надежной работе. Обычно инструкция по смазки приведена на упаковке.

Кроме перечисленных смазок промышленность предлагает смазки для шрусов на основе синтетического поликарбамидного комплекса. Они считаются универсальными и могут применяться для любых типов шрусов. Обычно такая смазка применяется как «пожизненная». Ею смазывают новые шрусы, на заводе изготовителе.

Смазка для трипоидного ШРУСа: особенности, примеры материалов, как заменить

Какую выбрать смазку для триподных ШРУСов?

Триподный (трипоидный) ШРУС – это один из механизмов автомобиля, отвечающий за передачу крутящего момента от коробки переключения передач к ведущему приводу (передний, реже задний). Они обеспечивают равномерное вращение колес при углах их поворота до 70 градусов. Это достаточно популярные механизмы, которые устанавливаются на многие современные автомобили.

Что представляет собой данный узел? Какие типичные неисправности возникают в процессе эксплуатации? Какая смазка для трипоидного шруса подходит для обслуживания механизма? Рассмотрим далее.

Триподный шарнир равных угловых скоростей – это сравнительно молодой узел. Его изобрел в 1963 году французский инженер Мишель Орен. Изначально этот механизм устанавливался на автомобили французских марок.

В основе триподного ШРУСа лежат ролики, которые вращаются в игольчатых подшипниках, расположенных на трехлучевой опоре и двигающихся по направляющим. Выделяют механизмы универсального и жесткого типа. Универсальные триподы передают момент под углом до 25 градусов и позволяют осевые перемещения. Такие механизмы используются в качестве внутренних ШРУСов. Жеские наборот не допускают осевых перемещений, но обеспечивают больший угол поворота до 43 градусов. Они используются в качестве внешних шарниров.

Конструкционно универсальные и жесткие триподные ШРУСЫ имеют значительные различия. В первых трехлучевая опора с ролика устанавливается на вилку ведомого вала, вставленную в чашу-корпус ведущего вала. Ролики двигаются вдоль сферических канавок, которые вырезаны в стенках чаши. Универсальный триподный ШРУС из-за возможности осевых перемещений называют уникарданом.

Конструкция жесткого трипода выглядит ровно наоборот. Опора с роликами неподвижна и закреплена в каше-корпусе ведущего вала. В эту конструкцию помещается сферическая вилка, которая соединена с ведомым валом. Сами ролики перемещаются вдоль пазов этой вилки.

Для внутреннего ШРУСа в современных автомобилях используются универсальные шарниры. Жесткие триподы используются крайне редко.

Преимущества триподных ШРУСов:

  • Простота конструкции
  • Работает под углом 45 градусов без ударов и люфта
  • Высокий КПД за счет игольчатых подшипников
  • Увеличенная величина продольного перемещения
  • Высокая стойкость против скручивания
  • Стойкость к воздействию нагрузок при максимальном угле поворота
  • Простота обслуживания и ремонта
  • Надежность и долговечность

Для внутреннего триподного ШРУСа характерен большой запас прочности. При правильном обслуживании и нормальной эксплуатации данный узел практически не ломается. Но при повреждениях пыльников или при агрессивной манере вождения они выходят из строя. О неисправности трипода могут сообщить следующие признаки:

  • Вибрация при разгоне
  • Вибрация в движении
  • Хруст при движении со стороны ШРУСа
  • Стук при движении на небольшой скорости со стороны ШРУСа

При обнаружении вышеописанных признаков нужно загнать автомобиль на яму или заехать на СТО, чтобы оценить состояние пыльников и ШРУСов. Если целостность защитного кожуха нарушена, то узел нужно разобрать, очистить, оценить состояние, смазать/заменить и собрать.

Причиной вибраций при разгоне и движении как правило является нарушение целостности пыльника и попадание грязи внутрь ШРУСа. В этом случае может помочь обслуживание шарнира и замена защитного кожуха.

При этом, первую попавшуюся под руку смазку использовать для этого не стоит. Так как в узле установлены игольчатые подшипники, то консистенция смазочного материала не должна превышать NLGI-2. Наиболее оптимальными для этих целей будут продукты с консистенцией NLGI-1 и NLGI-1,5. Именно по этой причине не стоит использовать различные литолы, которые имеют консистенцию NLGI-3.

Игольчатые подшипники, применяемые в триподах, требуют применения чистых смазок с противозаидрными и противоизносными свойствами без добавления каких-либо частиц твердых смазок. При использовании графитных или молибденовых составов может увеличиться износ узла.

Следует также обращать внимание на диапазон рабочих температур смазки. Дело в том, что внутренний ШРУС располагается в непосредственной близости от двигателя, из-за чего узел может нагреваться до высоких температур свыше +100 °C.

Смазка для трипоидных ШРУСов должна быть на основе полимочевины. Это обусловлено тем, что такие материалы должны быть термостойкими, а также выдерживать высокие нагрузки и предотвращать износ. К тому же смазки на основе полимочевины закладываются на весь срок службы узла (около 150 тыс. км пробега).

Можно встретить рекомендации о применении в качестве трипоидной смазки ШРУС составы на основе литиевого комплекса. На деле же это является не самым лучшим решением. Все дело в том, что, в отличие от полимочевины такие смазки менее термостойкие и хуже сопротивляются окислению. Да, материалы на основе литиевого комплекса будут работать в триподном шарнире, но их придется чаще менять.

Как уже было сказано выше, смазка для внутренних ШРУСов должна быть на основе полимочевины, но подойдет и материал на основе литиевого комплекса. Рассмотрим материалы, подходящие для обслуживания триподных шарниров.

Термостойкая универсальная смазка на основе минерального масла и полимочевины. Содержит противозадирные присадки. Класс по NLGI-1,5. Работает в диапазоне температур от -20 °C до +180 °C.

Преимущества:

  • Длительный срок службы
  • Оптимальная вязкость для триподных шарниров
  • Устойчива к вымыванию водой
  • Хорошая термостойкость
  • Высокие антикоррозионные, противоизносные и противозадирные свойства

Противозадирная термостойкая пластичная класса консистенции NLGI 1-1,5. Предназначена для шариковых гомокинетических ШРУСов и триподов. Соответствует спецификациям GMNA, FORD, GKN. Работает в диапазоне температур -40...+204 °C.

Преимущества:

  • Высокая водостойкость
  • Высокие аникоррозионные и противоизносные свойства
  • Высокая несущая способность
  • Хорошо прокачивается при отрицательных температурах
  • Отличается высокой механической и термической стабильностью
  • Длительный срок службы

Пластичная синтетическая смазка для шарниров равных угловых скоростей, работающих при очень высоких термических и механических нагрузках. Консистенция по NLGI-1. Работает в диапазоне температур -45...+160 °C.

Преимущества:

  • Длительный срок службы
  • Высокая стойкость к окислению
  • Практически не испаряется
  • Совместима с материалами пыльников
  • Эффективно отводит тепло из зоны трения

Обслуживание триподного шарнира – достаточно простая процедура. Для начала нужно поддомкратить ту часть автомобиля, где планируется обслуживание. Затем демонтируется колесо и ступичная гайка. Откидываются шаровые опоры и ослабляем хомут, который стягивает пыльник внутреннего шарнира, отгибаем стойки и снимаем ШРУС целиком. После этого снимается внутреннее кольцо и извлекаем шарнир.

Далее нужно очистить все от старой смазки. Не следует для этих целей использовать обычный растворитель. Лучше воспользоваться специальными средствами. Для очистки также пригодятся бумажные полотенца и чистая ветошь.

Далее нужно заложить свежую смазку на дно чаши и собрать шарнир, после чего установить стопорное кольцо. После этого одеваем ШРУС на ось и проверяем совпадение меток трипода. Далее закладываем смазку поверх узла и некоторое количество в пыльник. Собираем в обратной последовательности.

На этом обслуживание закончено. Помните, что при регулярном осмотре состояния пыльников и применение правильных смазочных материалов позволит значительно увеличить рабочий ресурс триподного ШРУСа.



Смазка для шрусов napa

Знайте, что вы получаете, и получите то, что вы знаете, с оригинальными осями Dana, совершенно новыми и сразу после покупки.

Верно для некоторых осей. Учитывая различную конструкцию подшипников между внутренним и внешним ШРУСами. ШРУСы будут иметь необходимую смазку при покупке. Цвет больше всего зависит от производителя. Существуют смазки вторичного рынка (читай: Valvoline, Castrol и т. Д.), Которые можно использовать для внутреннего и внешнего шрусов.

Некоторое время назад я искал подходящую молибденовую смазку для шрусов.Полностью синтетическая многоцелевая консистентная смазка Valvoline SynPower была одной из немногих, которые, как я обнаружил, действительно предназначены для использования в шрусах. Доступно в большинстве автозапчастей. Я только что заметил, что мой внутренний шарнир со стороны пассажира протекает.

ШРУС сконструирован как шаровой шарнир и использует стальные шарики для перемещения большего шара, заключенного в стали. Пыльник CV закрывает шарнир CV и помогает обеспечить надлежащую смазку. ШРУСы обеспечивают широкий диапазон движений, при этом колеса вашего автомобиля движутся с одинаковой скоростью по всем типам поверхностей.

Для многих из этих вещей (радиатор, генератор, ШРУС, стойка PS и т. Д.) Я в основном использую NAPA. Они, как правило, используют качественные детали в качестве основного приоритета и имеют конкурентоспособные цены. Я перезагружаю полуоси на расстоянии менее 200 км, используя ботинки Beck Arnley (Spicer от Dana Corp также имеет хорошую репутацию) с синтетической смазкой Redline CV-2.

ШРУС сконструирован как шаровой шарнир и использует стальные шарики для перемещения большего шара, заключенного в стали. Пыльник CV закрывает шарнир CV и помогает обеспечить надлежащую смазку.ШРУСы обеспечивают широкий диапазон движений, при этом колеса вашего автомобиля движутся с одинаковой скоростью по всем типам поверхностей.

Пыльник CV сохраняет ваши ШРУСы должным образом смазанными. Мы обслуживаем потребности клиентов в загрузке резюме в нашем регионе. Позвоните Steve Johnson Automotive сегодня!

28 сентября 2013 г. · Хотя для этого потребуется немного возиться с С-образными зажимами внутри всей липкой смазки, чтобы снять центральную часть ШРУСа. 29 сентября 2013 г., 12:30 # 547070 Колледж

Замена багажника CV в Холли Понд, AL

Прибл.Время: 60 минут | Диапазон цен: Узнать цену

Основы услуг по замене башмаков CV в Holly Pond Tire & Lube

ШРУСы соединяют трансмиссию с колесами и являются важной частью ведущих мостов вашего автомобиля. Каждый ведущий мост имеет два ШРУСа. Внутренний ШРУС соединяет трансмиссию с осью, а внешний шарнир соединяет ось с колесами. Когда автомобиль испытывает нагрузку на дорогу, ШРУСы перемещаются вместе с системой подвески, помогая колесам поддерживать постоянную скорость.В пыльнике ШРУС находится ШРУС, который защищает его, не допуская попадания грязи, мусора и других элементов. Пыльники ШРУСа изготавливаются из резины или пластика, достаточно прочного, чтобы выдерживать постоянный изгиб шарниров. Пыльники также гарантируют, что ШРУСы остаются смазанными, заключая в капсулу необходимое количество литий-молибденовой смазки. Без надлежащей смазки ШРУС не может легко приспособиться к движению колес. Ботинки CV естественно портятся с возрастом. Осмотры могут продлить срок службы ШРУСов и предотвратить дорогостоящий ремонт или замену в будущем.

Почему вам следует выполнять услуги по замене башмаков CV в компании Holly Pond Tire & Lube?

Поскольку пыльник CV обеспечивает надлежащую смазку шарнира, любые трещины в пыльнике CV приведут к потере смазки. В результате контакт металла с металлом может довольно быстро изнашивать ваши ШРУСы. Вы также должны отметить, что тепло и трение могут в конечном итоге ухудшить ваш багажник CV. Поскольку пыльники CV также сохраняют зону смазки в чистоте и предотвращают повреждение карданного шарнира любой грязью или мусором, замена треснувшего или порванного пыльника CV как можно скорее чрезвычайно важна.Наш визуальный осмотр определит, нужно ли заменять пыльник. Наша замена пыльника CV поможет правильно смазывать ШРУС и обеспечить надлежащую передачу движения от трансмиссии к колесам. Пренебрежение регулярными проверками пыльника CV и сопутствующих компонентов может привести к более дорогостоящему ремонту и замене в будущем.

Мы с гордостью обслуживаем потребности клиентов в замене сапог CV в Холли-Понд, Алабама, Каллман, Алабама, Бруксвилл, Алабама, и прилегающих районах.

Обслуживаемых площадей: Холли Понд, Алабама | Каллман, Алабама | Бруксвилл, Алабама | и прилегающие районы

Замена ШРУС - все, что вам нужно знать

Что такое ШРУС?

Шарнир равных угловых скоростей - это специализированный тип универсального шарнира. Ваши передние колеса двигаются вверх и вниз вместе с ходом подвески и при этом должны иметь возможность поворачиваться. Для этого требуется пара шарнирных соединений для каждого колеса. Есть внутренний шарнир рядом с трансмиссией и второй шарнир прямо у колеса.Они соединены короткой круглой металлической балкой, называемой осью оси. Эти шарниры смазаны специальной смазкой и покрыты гибким складчатым гармошкой башмаком. Пыльник удерживает смазку внутри и грязь снаружи.

Каковы симптомы плохого ШРУСа?

Нормальный вид отказа ШРУСа вызывается открывающимся разрезом пыльника, который позволяет смазке выходить. Однако автомобили с очень большим пробегом могут просто иметь засохшую смазку внутри неповрежденного багажника. В любом случае, если консистентная смазка не обеспечивает адекватной смазки, соединение начинает изнашиваться с нарастающей скоростью.

  • Первый признак - щелкающий звук во время парковочных маневров или крутых поворотов.
  • Совместите несколько крутых поворотов с умеренным дросселем, и все дополнительные зазоры, вызванные износом, должны начать ритмично щелкать.

Какова степень серьезности неисправного ШРУСа?

Со временем износ внутри ШРУС станет настолько большим, что шарнир больше не будет передавать крутящий момент от двигателя к колесу. Это мгновенно сделает вашу машину непригодной для вождения.Вам понадобится буксировка в магазин для ремонта. Если пыльник ШРУСа вышел из строя, но еще не протекла вся смазка, вы можете сэкономить на замене оси. Ваш механик должен уметь замечать линию разбрызгиваемой смазки, которая легко выходит из ботинка. Примечание. Смазка CV имеет характерный черный цвет.

Один момент, о котором следует помнить, как правило, замена одного ШРУСа не рентабельна. Чаще всего другой сустав подвергался таким же злоупотреблениям и износу, как и тот, который вышел из строя.И работа по замене всей оси в сборе такая же - или даже немного меньше - чем снятие оси, замена неисправного шарнира, смазка другого шарнира, а затем повторная установка использованной оси.

Получите смету обслуживания для замены ШРУС в ближайших магазинах

Какова типичная стоимость замены ШРУСа?

  • Ориентировочная стоимость запчастей 40–400 долларов США
  • Ориентировочная стоимость рабочей силы 50–200 долларов США

Ориентировочная общая стоимость 90–600 долларов

Как правило, хороший механик просто заменит новую или модернизированную ось в сборе с двумя CV, новыми башмаками и предварительно заполненными соответствующей смазкой.Замена новой оси на восстановленную бывшую в употреблении обойдется в 40-400 долларов на запчасти. Стоимость работ по снятию и замене одной оси должна составлять от 50 до 200 долларов. Если у вашей машины значительный пробег, подумайте о том, чтобы одновременно делать обе оси и все четыре шарнира. Если у вас есть багажник, который раскололся дорожным мусором на небольшом пробеге, вы можете подумать о том, чтобы сделать только одну сторону.

Простой разъемный пыльник, который еще не удалил всю свою смазку, может быть кандидатом на простую замену пыльника. Стоимость этого должна составлять 50-100 долларов.Будьте готовы заменить этот ремонт полностью новым мостом в сборе, если осмотр рассматриваемого шарнира выявит какие-либо повреждения, вызванные недостаточной смазкой или проникновением грязи / воды.

Необходимо запланировать замену ШРУСа? Сначала начните с Openbay. Сравните цены в местных магазинах и закажите услугу онлайн за считанные минуты.

Получите оценки в ближайших магазинах

Течет ли ваш мост CV? Что такое ось CV, признаки утечки и как ее исправить | Путеводители по покупкам

Заметили ли вы недавние утечки смазки или вибрацию осей, когда вы управляете своим автомобилем? Если это так, это могут быть признаки того, что у вас протекает ось CV.Оси CV являются стандартным приспособлением для большинства автомобилей, от заднеприводных до полноприводных и кроссоверов. Будьте готовы узнать, что такое ось CV, для чего она нужна, признаки утечки, которые нужно искать, соображения стоимости и многое другое.

Что такое мост CV и для чего он нужен?

Сокращенно от оси с постоянной скоростью, ось CV передает мощность от трансмиссии в двигателе вашего автомобиля на колеса, которые заставляют автомобиль двигаться вперед. Ось CV оснащена гибким соединительным элементом, который позволяет колесам вашего автомобиля двигаться во время движения.

Ось CV имеет защитный кожух или резиновый чехол, называемый пыльником CV. Пыльник CV должен защищать от мусора, такого как пыль и грязь, и обеспечивать циркуляцию достаточного количества смазки для обеспечения хорошей смазки оси CV.

Если вы обнаружите утечку в оси CV, это, вероятно, связано с тем, что в пыльнике или уплотнении возникла утечка. Вот ключевые признаки, на которые следует обратить внимание, чтобы сразу узнать, может ли у вас протечь ось CV.

Каковы признаки протечки оси CV?

Утечка смазки - наиболее частый признак протечки оси CV.При длительном использовании, износе и порвании пыльник CV может высохнуть, что приведет к разрывам и трещинам. Как только это произойдет, пыльник CV позволит смазке просочиться внутрь колеса. Смазка также может распространиться на шасси и другие части днища вашего автомобиля.

Если вы начали слышать щелчки при повороте со стороны оси, это не то, что вам следует игнорировать. Эти щелкающие звуки могут показать, что ось CV настолько ослабла, что начался люфт, и в этом случае вам придется заменить весь шарнир.

Вибрации - еще один важный признак протечки оси CV, потому что неисправный пыльник начнет вибрировать, позволяя просачиваться мусору, грязи и лишней влаге. В большинстве случаев вам также потребуется провести полную замену колеблющейся оси CV.

Стоит ли водить машину с протекающей осью CV?

Хотя протечка оси CV может не вызвать проблем сразу после выхода, как только вы обнаружите какой-либо из признаков, упомянутых выше, или подозреваете, что это может быть проблема, вам следует немедленно прекратить вождение автомобиля, пока вы не решите проблему.Если ось CV слишком изнашивается, она может разрушиться во время движения и в конечном итоге вывести автомобиль из строя.

Затраты на ремонт

Затраты на ремонт оси CV с использованием только запчастей могут варьироваться от 90 до 200 долларов США. Однако, если учесть цены на рабочую силу, вы можете рассчитывать заплатить более 800 долларов за полную замену.

Как отремонтировать ось CV

Если вы решите, что решите проблему с осью CV самостоятельно, вот что вам нужно сделать, чтобы устранить утечку в оси CV в домашних условиях.

● Начните с подъема вашего автомобиля, отсоединения автомобильного аккумулятора и смачивания маслом стопорных болтов.

● Если у вас автомобиль с задним приводом, вам не нужно беспокоиться о разборке системы подвески. Все, что вам нужно сделать, это вывести тормозные магистрали из зоны досягаемости гаечных ключей, которые вы будете использовать.

● Возможно, будет полезно немного ослабить втулки стабилизатора поперечной устойчивости и верхние крепления стойки, чтобы вам было легче отсоединить ось CV.

● Затем ослабьте и выньте болты, фиксирующие ось со стороны колеса на месте.

● Вы хотите отсоединить колесо от оси, но будьте осторожны, чтобы вал не свисал с дифференциала или трансмиссии. В противном случае это может повредить сальники.

● Вытяните ось, не сгибая уплотнения.

● Обязательно снимите все существующие кольца ABS, уплотнения оси и другие движущиеся части со старой оси CV и перенесите их на новую заменяющую ось.

● Осторожно установите новую ось CV на место. Компонент должен встать на место.

● Не забудьте использовать правильный момент затяжки болтов оси CV и проверить правильность вращения перед повторной сборкой.

Вот и все! Простое руководство по устранению утечки в оси CV до того, как она выйдет из-под контроля. Точно так же, как вы не отправитесь в путь, не приобретя страховку для своего автомобиля, не садитесь за руль, если вы подозреваете, что неисправная ось CV снижает производительность вашего автомобиля. Готовы узнать, сколько стоит ваш нынешний автомобиль? Воспользуйтесь быстрым и легким поиском автомобилей, чтобы узнать стоимость подержанных автомобилей, цены на новые автомобили, спецификации и многое другое!

Тип смазки для оси CV

Вот как ваш CV должен выглядеть на оси (меньше смазки).Сняв ось, наберите смазку с помощью насадки для смазочной иглы для шприца для смазки. Убедитесь, что CV легко надвигается на шлицы вашей оси. НЕ используйте молоток, чтобы стучать по нему. Если CV не скользит по шлицу легко, посмотрите на конец оси с помощью лупы, чтобы проверить ... Наш ассортимент запчастей для легковых и грузовых автомобилей качественно изготовлен и разработан для максимального удовольствия. Ознакомьтесь со всеми продуктами дистанционного управления на Horizon Hobby! 1998-2007 - UZJ100, Lexus LX470 - 100-я серия / 105-я серия. Какого типа смазка используется в оригинальных сборках, поэтому я могу быть уверен, что покупать для периодической смазки! У меня есть Horton 6x10 2011 года с тормозными осями Dexter 3500 фунтов и осями E-Z-lube! Я также хочу купить запасную ступицу тормоза в сборе, но в моем руководстве не указано, какой диаметр.ступица тормозная у меня! 29 марта 2019 г. · Вставьте новую ось CV в картер трансмиссии. Так же, как вы сняли старую ось CV, вставьте новую в то же место в картере трансмиссии. Штифт будет скользить до упора, пока ось не будет на одном уровне с корпусом. На оси есть небольшой C-образный зажим, который, как вы почувствуете, встал на место. 15 марта 2011 г. · Штатив. Триподный шарнир используется на внутреннем конце карданных валов автомобилей, он обеспечивает передачу мощности даже в случае углового переключения. Триподный шарнир имеет игольчатый подшипник / бочкообразные ролики, установленные на трехногой крестовине / трехконечной вилке вместо шариковых подшипников. .Смазка для шарниров переднего моста. Перейти к последнему подписчику. Пыльник CV необходим, потому что CV вращается и выбрасывает смазку. Это не ощущение вибрации колеса - это больше похоже на то, что кто-то прикрепил гигантский низкочастотный зуммер под грузовиком, потому что вы можете слышать его больше, чем ... Тип обслуживания Мост / вал CV - Замена задней части со стороны пассажира: Приблизительная цена 598,89 долларов США: Цена в магазине / у дилера 746,79 долларов - 1055,95 долларов США: Lexus ES350 V6-3.5L 2016 года: Тип обслуживания Мост / вал CV - Замена передней части со стороны водителя: Оценка 490 долларов США.82: Цена в магазине / у дилера 612,42–879,32 доллара: 2007 Lexus ES350 V6-3.5L: Тип обслуживания Оси / вал CV ... 11 октября 2009 г. · Сапоги CV предназначены для перекачивания смазки по всему соединению во время движения. Износ, вызывающий шум внешних шарниров, может быть ускорен, если пыльник CV сломается из-за сухой гнили или износа и консистентная смазка потеряна. При поломке пыльника CV смазка выбрасывается из шарнира под действием центробежной силы во время движения. Необслуживаемый элемент (фильтр в баке). Топливные магистрали * Проверьте топливные шланги, трубопроводы и соединения на предмет утечек, ослабления или износа.При необходимости подтяните соединения или замените детали. Свечи зажигания Заменяйте через указанные интервалы. Установите новые заглушки того же типа, что и origi-Техническое обслуживание: совпадает ли уплотнение оси с уплотнениями оси Honda? У меня есть дилерский центр Хонды на стыке. мой случай, вероятно, один из миллиона типов инцидентов, если кто-то не исправит, они в основном делают ремонт с лучшими соединениями и другой смазкой. Я не ... 26 мая 2011 г. · Башмаки CV предназначены для перекачивания смазки по суставу во время движения. Износ, вызывающий шум внешних шарниров, может быть ускорен, если пыльник CV сломается из-за сухой гнили или износа и консистентная смазка потеряна.При поломке пыльника CV смазка выбрасывается из шарнира под действием центробежной силы во время движения. Добро пожаловать в Полный каталог автомобилей, производимых во всем мире с 1945 года - это база данных технических характеристик автомобилей, сотни тысяч автомобилей с подробными характеристиками автомобилей, исчерпывающими техническими данными и характеристиками. Все о моде Solid Front Axle. 29 Обсуждений 749 Сообщений. Последнее: Наконец-то снято томмудд, 5 мая 2020 г. Как ЗАБРАТЬСЯ СМАЗКОЙ CV-2 NLGI Grade # 2 Служба NLGI GC-LB Загуститель без мыльного типа. Термостойкая синтетическая жидкость.Сколько раз мы собирались видеть бесконечные потоки анальных запоминающихся типов о чем-то столь несущественном, как смазка? Все о моде Solid Front Axle. 29 Обсуждений 749 Сообщений. Последнее: наконец-то подъем Томмудд, 5 мая 2020 г. Как сделать 7 марта 2009 г. · Как смазать подшипник заднего моста, а также заменить сторону осевых приводов CV - Ответ проверенного автомеханика Веб-сайт. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их.Isuzu подлинный. Besco multi-z тип CF-4 * 3. Ограниченное скольжение оси. 85W-140. Isuzu подлинный. Одна смазка luber mo. - Оболочка. Gadus S2 V220AD 2. №2. Caltex.Просто очистите ШРУСы и установите новые пыльники (Bailcast DBC800) .... вы получаете серебряный пакет смазки для повторного заполнения ШРУСа, но на нем нет маркировки, поэтому не уверен, что делает и ... Общие симптомы порванного пыльника CV включают вибрацию вокруг оси, щелчки при повороте и утечку смазки. Стоимость замены пыльника CV колеблется от 30 до 60 долларов.Трансмиссия вашего Nissan связана с колесами через полуоси. Мосты передают мощность от трансмиссии на колеса, создавая в значительной степени движущую силу.

Болт на концевых хомутах фиксированного типа раздаточной коробки. Хомуты типа CV и одинарные карданные шарниры. См. Раздел «Трансмиссия» для вилок скользящего типа. Хомуты шестерни - Хомуты и фланцы шестерни дифференциала. Перечень деталей приводного вала для универсальных шарниров, несущих подшипников, U-образных болтов, комплектов болтов / ремней, хомутов среднего проскальзывания, шлицевых коротких валов.Части и схемы CV.

3 декабря 2019 г. · В этой статье подробно описано, как снять и заменить мост CV со стороны водителя и его уплотнение вала. Внутренние или внешние пыльники оси могут иметь трещины, внутренние подшипники могут быть изношены (шум во время поворотов) или жидкость ATF может вытекать из уплотнения (уплотнений) полуоси, установленного в дифференциале трансмиссии.

Впервые смазка была использована египтянами на осях колесниц более 3000 лет назад. Сегодня более 80% подшипников в мире смазываются 2.Загустители определяют типы смазки. Состав Как было показано ранее, консистентная смазка состоит из трех компонентов: загустителя, базового масла и присадок.

26 мая 2011 г. · Башмаки CV предназначены для перекачивания смазки через шарнир во время движения. Износ, вызывающий шум внешних шарниров, может быть ускорен, если пыльник CV сломается из-за сухой гнили или износа и консистентная смазка потеряна. При поломке пыльника CV смазка выбрасывается из шарнира под действием центробежной силы во время движения.

Это видео покажет вам, как заменить пыльник оси вариатора или очистить и повторно смазать консистентной смазкой для оси вариатора.Вместо того, чтобы дожидаться, пока развалится пыльник ...

Дополните стандартное обслуживание консистентной смазкой, периодически очищая и набивая корпуса свежей смазкой в ​​соответствии с установленным графиком обслуживания. НАЛИЧИЕ ПРОДУКТА AMSOIL Синтетическая многоцелевая смазка доступна в объеме 3 унции. картриджи, 14 унций. патроны, 35 фунтов. проушины, 120 фунт. кеги, 400 фунтов. барабаны и в 3 унции. Картридж deluxe набор шприца для смазки.

НОВЫЙ JAGUAR F ‑ TYPE. От 54 510 фунтов стерлингов JAGUAR XE. От 29635 фунтов стерлингов НОВЫЙ JAGUAR XF. От 32 585 фунтов стерлингов ПОДПИШИТЕСЬ И ПРИВОДИТЕ.От 750 фунтов стерлингов в месяц ...

Полуось с постоянной скоростью вращения; Сапоги из 100% неопрена обеспечивают отличную озоностойкость, что исключает растрескивание, что является основной причиной поломки ботинок. Высококачественная консистентная смазка выдерживает высокие температуры и экстремальные давления, что продлевает срок службы соединений.

Набор съемников колес с болтовым креплением. Снимите шкивы, балансиры и другие колеса с помощью этого съемника колес, даже давление 15 99 $. Сравните с. AutoCraft AC580 / W151P по цене 18,99 долларов США.

Зачем смазывать мост CV.Типичный пыльник ШРУС сделан из гибкой резины, который не прослужит так долго. Если вам нужно смазать ось ШРУС, есть несколько способов сделать это. Вот некоторые из лучших. Существует так много типов автомобильной смазки, что это может немного сбить с толку при взгляде на…

21 марта 2020 г. · Оба ШРУСа набиты смазкой и закрыты резиновыми или пластиковыми пыльниками. Наружный ШРУС типа Rzeppa, такой как на изображении, является наиболее распространенным типом. В некоторых заднеприводных автомобилях используются соединения с поперечным пазом, которые внутри выглядят немного иначе, но работают аналогичным образом.См. Схему задней оси CV с поперечным пазом.

Для ШРУСов требуется специальный тип высокотемпературной консистентной смазки для высокого давления (на основе дисульфида молибдена). Обычная консистентная смазка для шасси или многоцелевая смазка никогда не должны использоваться в ШРУСах; MOS2 необходим для получения сухой пленки смазки для вытеснения консистентной смазки.

Alloy USA - производитель высокопроизводительных приводных механизмов, высокопрочных полуосей и комплектов, комплектов рабочих колец и шестерен, а также изделий для решения сложных задач.Мы специализируемся на джипах, маслкарах Chevy, Mustang, грузовиках GM, Ford и Dodge. Мы такие же энтузиасты, как и вы.

Мне нужно переупаковать мой внешний пыльник CV на GSR со смазкой .. пыльник в порядке. Просто ремешок был недостаточно тугим. Старая добрая смазка для обычных осей хороша ... густая ... очень липкая ... можно купить в любом магазине запчастей ... она черная, но бывает разных цветов ... темно-зеленая, темно-синяя ... возьми. ..

Toyota Celica 1989, OE Solutions ™ Полиуретановые ШРУСы быстрого типа, сварные с помощью растворителя, разъемные башмаки от Dorman®.Пыльники ШРУСа обеспечивают различные методы исключения снятия ШРУСа во время установки. Сапоги Uni-Fit могут ...

ШРУСы требуют использования специальной высокотемпературной смазки для высокого давления. Ни в коем случае нельзя использовать обычную консистентную смазку для шасси или универсальную смазку для ШРУС. Состояние смазки, а также количество смазки в соединении будут определять, как долго прослужит соединение.

Ваш мост CV соединяет ваши колеса с трансмиссией, что позволяет вашему автомобилю двигаться.Другими словами, они важны. Так что еще более важно, чтобы вы ...

Убедитесь, что ваша смазка предназначена для использования в ШРУСах, это обычно указывается на упаковке. Также будет сказано, что это смазка для «экстремального давления». Я решил попробовать синтетическую смазку Mobil 1. Оказывается, смазка красного цвета, поэтому вся работа приобретает красивый оттенок цвета. Вы хотите использовать две тюбики смазки, по половине трубки на ШРУС.

Изготовление нестандартных осей CV

Обычной практикой является обслуживание разных шприцов для смазки для каждого типа смазки, которая требуется вашему автомобилю.Я использую EP-смазку на основе молибдена для CV, рулевых тяг и шаровых шарниров, смазку на литиевой основе для ступичных подшипников для торсионов и поворотных кулаков. Смазка продается в удобных картриджах, хотя при желании вы можете заряжать пистолет оптом.

Существует несколько типов ШРУСов, поэтому, если кто-то знает больше о том, какие годы модели / когда использовались другие типы, пожалуйста, не стесняйтесь 2. Разложите ось на рабочем месте. Положите газету или что-нибудь, чтобы собрать жир.

В нем он упомянул, что существует два разных типа смазки для внутреннего и внешнего ШРУСов, которые можно определить по цвету смазки.По его словам, «внутренняя смазка - желтая», а внешняя - зеленая. Это верно для всех осей или только для некоторых?

Тип: Смазки. Источник: Жидкие минеральные смазочные материалы. Состав: базовое масло. CV Grease. Цена FOB для Справки: US $ 1 / шт. Заказ: 300 шт. Материал: сталь. Сертификация: ISO. Автозапчасти передний правый приводной шарнир полуоси ATV приводной вал в сборе для Audi A6 OEM 4fd407272.

Зачем смазывать мост CV. Типичный пыльник ШРУС сделан из гибкой резины, который не прослужит так долго. Если вам нужно смазать ось ШРУС, есть несколько способов сделать это.Вот несколько из лучших. Существует так много типов автомобильной смазки, что это может немного сбить с толку при взгляде на…

Мост CV имеет два шарнира (внутренний шарнир и внешний шарнир). Эти шарниры позволяют оси передавать мощность двигателя на ведущие колеса с постоянной скоростью, адаптируясь к различным условиям движения, включая движение подвески вверх и вниз и прохождение поворотов. Используемые задние мосты: Ford 7,5-дюймовый мост: 1983-2011 гг. Ford Ranger без 4,0-литрового двигателя V6 поставлялся с Ford 7.5-дюймовая ось. 1998-2011 Ford Ranger Super Cab 4x4 часто оснащается 8,8-дюймовыми мостами независимо от объема двигателя. Комплект осей Empi с осями 19,25 дюйма, шарнирами Porsche 930, башмаками осей, фланцами ботинок оси, смазкой Cv от Pacific Customs Неограниченный ваш лучший источник для улиц, бездорожья, Sandrail, Dune Buggy, Manx, Rock Crawler, Volksrod или Mud Buggy Запчасти VW. Обычной практикой является обслуживание разных шприцов для смазки для каждого типа смазки, которая требуется вашему автомобилю. Я использую EP-смазку на основе молибдена для CV, рулевых тяг и шаровых шарниров, смазку на литиевой основе для ступичных подшипников для торсионов и поворотных кулаков.Смазка продается в удобных картриджах, хотя при желании вы можете заряжать пистолет оптом. Время идет, оси ШРУСа выходят из строя. Знайте знаки и способы замены этих осей с помощью этого 10-ступенчатого механизма. Что касается автомобилей, существует более чем несколько различных типов осей. Шаг 9: Установите новую ось ШРУС на место. В зависимости от типа фиксатора, ось ...

Замена пыльника CV в Mccomb, MS

Прибл. Время: 60 минут | Диапазон цен: Узнать цену

Основы замены пыльников CV в Exhaust Pro Tire & Lube

ШРУСы соединяют трансмиссию с колесами и являются важной частью ведущих мостов вашего автомобиля.Каждый ведущий мост имеет два ШРУСа. Внутренний ШРУС соединяет трансмиссию с осью, а внешний шарнир соединяет ось с колесами. Когда автомобиль испытывает нагрузку на дорогу, ШРУСы перемещаются вместе с системой подвески, помогая колесам поддерживать постоянную скорость. В пыльнике ШРУС находится ШРУС, который защищает его, не допуская попадания грязи, мусора и других элементов. Пыльники ШРУСа изготавливаются из резины или пластика, достаточно прочного, чтобы выдерживать постоянный изгиб шарниров. Пыльники также гарантируют, что ШРУСы остаются смазанными, заключая в капсулу необходимое количество литий-молибденовой смазки.Без надлежащей смазки ШРУС не может легко приспособиться к движению колес. Ботинки CV естественно портятся с возрастом. Осмотры могут продлить срок службы ШРУСов и предотвратить дорогостоящий ремонт или замену в будущем.

Почему вам следует выполнять услуги по замене башмаков CV в Exhaust Pro Tire & Lube?

Поскольку пыльник CV обеспечивает надлежащую смазку шарнира, любые трещины в пыльнике CV приведут к потере смазки. В результате контакт металла с металлом может довольно быстро изнашивать ваши ШРУСы.Вы также должны отметить, что тепло и трение могут в конечном итоге ухудшить ваш багажник CV. Поскольку пыльники CV также сохраняют зону смазки в чистоте и предотвращают повреждение карданного шарнира любой грязью или мусором, замена треснувшего или порванного пыльника CV как можно скорее чрезвычайно важна. Наш визуальный осмотр определит, нужно ли заменять пыльник. Наша замена пыльника CV поможет правильно смазывать ШРУС и обеспечить надлежащую передачу движения от трансмиссии к колесам.Пренебрежение регулярными проверками пыльника CV и сопутствующих компонентов может привести к более дорогостоящему ремонту и замене в будущем.

Мы с гордостью обслуживаем потребности клиентов в замене ботинок CV в Маккомбе, Массачусетсе, Брукхейвене, МС, Кентвуде, Лос-Анджелес, и прилегающих районах.

Обслуживаемых площадей: Маккомб, МС | Брукхейвен, MS | Кентвуд, Луизиана | и прилегающие районы

Как отремонтировать или заменить шарниры постоянной скорости

Внезапные отказы шарниров равных угловых скоростей случаются редко, но ШРУСы изнашиваются и могут выйти из строя в результате потери смазки или загрязнения консистентной смазкой (обычно из-за неисправного пыльника).Выход из строя ШРУС обычно вызывает различные симптомы:

  • Треск или щелчок при повороте.
  • Это почти всегда указывает на изношенный или поврежденный внешний ШРУС. Быстрый способ проверить это состояние - включить задний ход, повернуть рулевое колесо в сторону и повернуть автомобиль назад по кругу (сначала проверьте зеркало заднего вида!). Если шум становится громче, это подтверждает диагноз и необходимость замены шарнира или вала в сборе.
  • "лязг" при ускорении, замедлении или при переводе коробки передач в привод.
. Этот вид шума может возникать из-за чрезмерного люфта во внутреннем шарнире на переднеприводных двигателях, как во внутренних, так и во внешних шарнирах в независимой подвеске RWD, или от ШРУСов карданного вала или карданного шарнира в трансмиссии RWD или 4WD. Однако имейте в виду, что такой же шум может быть вызван чрезмерным люфтом в шестернях дифференциала. Быстрый способ проверить диагноз здесь - это поднять автомобиль задним ходом, поочередно ускоряясь и замедляя движение.Если лязг или дрожь более выражены, это свидетельствует о плохом внутреннем суставе.
  • Жужжание или рычание.
  • Иногда из-за недостаточной смазки внутреннего или внешнего ШРУСа этот симптом чаще возникает из-за изношенных или поврежденных ступичных подшипников, неисправного подшипника промежуточного вала в коробках передач с полуосями равной длины или из-за изношенных подшипников вала в коробке передач.
  • Дрожание или вибрация при ускорении
  • .Иногда это может быть вызвано чрезмерным люфтом во внутренних или внешних шарнирах, но наиболее вероятной причиной является изношенный внутренний плунжерный шарнир. Эти виды вибрации также могут быть вызваны неисправным подшипником промежуточного вала в коробках передач с полуосями одинаковой длины. На автомобилях с передним приводом с поперечно расположенными двигателями такая вибрация также может быть вызвана ослаблением или износом опор двигателя / трансмиссии. По этой причине резиновые втулки в верхнем «ремешке крутящего момента» или «собачьей кости» на этих двигателях также следует проверять, чтобы исключить такую ​​возможность.
  • Вибрация, возрастающая со скоростью
  • . Этот симптом редко бывает вызван неисправным ШРУСом или дисбалансом полуоси переднего привода. Несбалансированная шина или колесо, некруглая шина или колесо, или погнутый обод являются более вероятными причинами.

ПРОВЕРКА ШРУСОВ И ЗАМЕНА ПЫЛЬЦА

Первое, что всегда следует проверять, - это пыльники вокруг всех четырех ШРУСов автомобиля FWD или минивэна. Сапоги следует проверить на наличие трещин, трещин, разрывов, проколов, повреждений от истирания, а также ослабленных или отсутствующих зажимов.Поврежденные ботинки следует заменить как можно скорее, потому что продолжение движения с поврежденным ботинком требует проблем. Если смазка внутри еще не потеряна или не загрязнена, скоро она исчезнет. Это быстро приведет к выходу из строя шарнира равных угловых скоростей, если он еще не был поврежден.

Замена поврежденного пыльника на цельный пыльник OEM или послепродажного обслуживания - это работа, потому что полуоси должны быть сняты с автомобиля. Снятие оси необходимо, потому что сначала необходимо снять ШРУС с вала, чтобы можно было установить новый пыльник.Альтернативой здесь является замена поврежденного чехла на ремонтный комплект с раздельным чехлом.

БОТИНКИ С РАЗЪЕМОМ

CV

Разъемный пыльник (также называемый быстрой загрузкой) не требует снятия оси и может быть установлен с установленным валом и шарниром. Это метод быстрого исправления, который экономит много труда и времени. Но шов ботинка должен быть тщательно проклеен, чтобы обеспечить герметичное соединение, и нельзя трогать сапог во время отверждения клея (обычно от 30 до 60 минут или более в зависимости от температуры и способа нанесения).У других типов сапог с разрезом есть маленькие винты, которые скрепляют уплотнение. Ни один из типов раздельных ботинок не будет таким прочным или долговечным, как цельный, но для временного исправления они работают достаточно хорошо. Разъемный пыльник также может быть более доступной альтернативой замене полуоси, поворотного кулака и ступичного подшипника, если внешний ШРУС не проталкивается через поворотный кулак из-за сильной коррозии (проблема, с которой я недавно столкнулся на старой моей машине). .

Единственная проблема с раздельной загрузкой CV, которую я вижу, - это найти ее в магазинах запчастей.Раньше их продавали во многих магазинах, но сейчас их трудно найти. Один из источников, который я нашел в Интернете, - это www.thecvman.com. Они продают ремонтные комплекты с раздельной загрузкой CV примерно за 24,95 долларов плюс стоимость доставки. Другой источник - Autozone.



Порван пыльник ШРУСа. Плохая новость для стыка
. потому что он позволяет смазке вытекать, а грязь и вода до
Как только ботинок начнет протекать, вскоре последует отказ сустава.

СБОЙ ЗАГРУЗКИ

Когда пыльник вышел из строя, всегда есть некоторая неуверенность в состоянии ШРУСа, а также в том, был ли он загрязнен грязью и / или получил ли он износ или повреждение.Если соединение издает шум, очевидно, что соединение является историей и требует замены. Но что, если он не шумит? Безопасно ли устанавливать раздельный пыльник или заменять оригинальный пыльник и повторно использовать соединение?

Большинство сбоев загрузки обнаруживаются спустя долгое время после сбоя. Плохой ботинок можно не заметить до тех пор, пока транспортное средство не будет ремонтироваться или пока кто-нибудь не исследует причину проблемы с шумом или вибрацией. Следовательно, к тому времени, когда будет обнаружен плохой пыльник, соединение может быть уже сухим и / или загрязненным грязью.

Если смазка изнутри поврежденного пыльника кажется зернистой при растирании между пальцами, значит, смазка и соединение загрязнены. Необходимо очистить и проверить соединение, а также заменить смазку. Очистить шарнир, пока он еще находится в автомобиле, сложно. Для этой цели существуют аэрозольные растворители и аналогичные продукты, но самый тщательный способ очистки ШРУСа - это снять и разобрать его. После того, как соединение было разобрано, его можно осмотреть на предмет износа или повреждений, которые не видны снаружи.


РАЗБОРКА И ОСМОТР ШРУСОВ

Разобрать ШРУС не составит труда, если умеешь. Первый трюк - снять ШРУС с конца полуоси. Некоторые шарниры просто отсоединяются, в то время как другие удерживаются стопорным кольцом или стопорным кольцом, которое необходимо сначала освободить.

После снятия шарнира его можно разобрать, наклонив внутреннее кольцо в одну сторону. Для этого вставьте дюбель или аналогичный инструмент в шлицы внутреннего вала и наклоните кольцо до упора в одну сторону.Это обнажит один из шариков, который можно вытащить из окна клетки с помощью небольшой отвертки. Затем внутреннее кольцо наклоняется в противоположную сторону, чтобы можно было удалить следующий шар, и так далее, пока все шары не будут удалены из окон клетки. Теперь клетку можно повернуть вбок, что позволяет вынуть ее и внутреннюю обойму из корпуса.

На что обращать внимание: вмятины, выбоины, трещины, сколы, шероховатости, отслаивание и т. Д. На поверхности шариков или дорожек во внутренней и внешней дорожках.Окна клетки также следует проверять на наличие ямок, износа или трещин. Каждый шар должен плотно прилегать к соответствующему окну клетки, потому что именно из-за люфта здесь часто возникают щелкающие или хлопающие звуки, связанные с изношенным ШРУСом.

ШРУСы

представляют собой узлы с точной посадкой, поэтому шарики следует содержать в порядке, чтобы их можно было собрать в тех же положениях, что и раньше. Каждый шар и гусеница развивают уникальный рисунок износа по мере старения сочленения, поэтому смешивание шариков может изменить допуски и создать проблемы, которых не существовало до разборки сочленения.

Если на ШРУСе нет износа или повреждений, его можно использовать повторно. Если он не прошел техосмотр или явно неисправен, его необходимо заменить. В любом случае, прежде чем ШРУС вернется на вал, он должен быть заполнен смазкой для ШРУСов (никогда обычной смазкой для шасси!). Специальная смазка обычно прилагается к сменному пыльнику вместе с инструкциями по уплотнению соединения. Около трети смазки обычно помещается в шарнир, а остальная часть помещается в пыльник, прежде чем он станет резервуаром для шарнира.Есть некоторые споры относительно того, насколько смазка действительно перемещается внутри шарнира и пыльника во время движения автомобиля, но она существует для определенной цели, поэтому ее следует использовать.

УСТАНОВКА ЗАГРУЗКИ

Когда новый пыльник устанавливается поверх шарнира, он должен быть правильно расположен как на шарнире, так и на корпусе. У большинства ботинок есть кромка на внутреннем диаметре обоих концов, которая входит в канавку на обеих сторонах для обеспечения плотного прилегания. Установленные башмаки нельзя гнуть, перекручивать или складывать.Если пыльник не в своей нормальной форме, ослабьте зажим и «отрыгните» его, осторожно вставив отвертку между кромкой пыльника и карданным валом или корпусом шарнира. Это должно позволить достаточному количеству воздуха в ботинке вернуть его нормальную форму.

Зажимы пыльника должны быть установлены в соответствии с инструкциями производителя транспортного средства или инструкциями, прилагаемыми к заменяемому пыльнику или шарниру. Для некоторых типов зажимов требуются специальные инструменты для затяжки / обжима, а для других - нет.


Другие элементы, которые также должны быть проверены:

  • На трансмиссиях с передним приводом с полуосями равной длины необходимо проверить U-образный шарнир промежуточного вала, подшипник и опорный кронштейн, покачивая колесо вперед и назад и наблюдая за любым движением.Плохой подшипник потребует замены подшипника или вала.
  • Утечка масла трансмиссии вокруг внутренних ШРУСов. Это может указывать на неисправное уплотнение вала трансмиссии. Для замены сальника необходимо снять полуоси.

ЗАМЕНА ШРУСОВ

Если ШРУС вышел из строя и его необходимо заменить, существует множество вариантов замены: новые шарниры, модернизированные шарниры и полная замена валов в сборе с новыми и / или модернизированными шарнирами.Многие профессиональные установщики предпочитают комплектные валы в сборе, поскольку они устраняют беспорядок, связанный с заменой отдельных соединений, и экономят время установки. Многие валы также имеют пожизненную гарантию, которая избавляет от опасений по поводу возврата (или, по крайней мере, покрывает стоимость замены и трудозатраты).

Степень сложности снятия полуоси с автомобиля с передним приводом значительно варьируется от приложения к другому. Для некоторых приложений требуются специальные инструменты. Для отделения нижнего шарового шарнира от поворотного кулака может потребоваться съемник шаровых шарниров или вилка.Для того, чтобы протолкнуть задний вал внешнего ШРУСа через ступицу колеса, часто требуется специальный съемник. В некоторых японских приложениях вал должен быть выдавлен, что часто приводит к повреждению ступичных подшипников. На некоторых автомобилях внутренние короткие валы ШРУСов удерживаются в коробке передач стопорным кольцом и не могут быть сняты без помощи съемника оси. Некоторые старые модели Chrysler даже требуют снятия крышки трансмиссии, чтобы можно было освободить удерживающий зажим внутри дифференциала до того, как можно будет вытащить валы.Некоторые приложения (например, более старые Ford Escorts) также требуют использования вспомогательного инструмента (или снятия только одного вала за раз) для предотвращения выскальзывания шестерен дифференциала.

Общая процедура выглядит следующим образом:

1. Ослабьте гайку ступицы оси, когда колесо находится на земле, используя прерыватель или динамометрический ключ. Не следует использовать ударный гаечный ключ, потому что удары молотком могут повредить исправный ШРУС, а также шестерни дифференциала в коробке передач с главной передачей в сборе.Тормоза должны применяться, чтобы автомобиль не раскачивался. На автомобилях, где гайка ступицы была заклепана, чтобы удерживать ее в нужном положении, НЕ пытайтесь открутить гайку. Просто выключи это.

ПРИМЕЧАНИЕ: Большинство производителей автомобилей рекомендуют заменять гайку ступицы оси. После использования гайка теряет способность сохранять крутящий момент. Поэтому старую гайку следует выбросить и заменить новой.

2. Поднимите автомобиль и поддержите его под поперечиной шасси или боковыми поручнями, чтобы передняя подвеска могла свободно висеть.Теперь колесо можно снять.

3. Дальнейшие действия зависят от того, как внутренний ШРУС прикреплен к коробке передач с главной передачей в сборе:

Если шарнир прикреплен болтами к поворотному валу (например, шарнир Rzeppa с поперечной канавкой, который можно найти на многих импортных автомобилях), сначала отсоедините внутренний ШРУС, а затем отделите внешний шарнир от ступицы поворотного кулака. На многих двигателях GM внутренний вал кардана фиксируется в дифференциале стопорным кольцом (за исключением левой стороны автоматики).Чтобы вытащить вал, понадобится специальный съемник оси скользящего молота.

Если внутренний шарнир «вставляется» в трансмиссию, а поворотный вал является частью картера шарнира (шарнирный шарнир треноги и шарниры Rzeppa с двойным смещением), внешний шарнир должен быть отсоединен от поворотного кулака перед тем, как внутренний шарнир можно будет вытащить. коробки передач.

Для отделения внешнего шарнирного соединения от поворотного кулака один конец поворотного кулака (нижний шаровой шарнир или стойка Макферсона) должен быть отсоединен, чтобы оставался достаточный зазор, чтобы протолкнуть внешний поворотный вал обратно через поворотный кулак.

В тех случаях, когда легче всего отсоединить поворотный кулак от стойки (например, GM), необходимо будет отсоединить хомут тормозного шланга и снять суппорт тормоза с его крепления.

В случаях, когда отсоединение шарового шарнира представляет собой путь наименьшего сопротивления (например, Ford и Chrysler), может также потребоваться отсоединение стабилизатора поперечной устойчивости от нижнего рычага подвески и / или поперечной рулевой тяги от поворотного кулака.

Когда поворотный кулак может свободно поворачиваться, конец полуоси можно протолкнуть назад через ступицу колеса (для этого может потребоваться съемник).ЗАПРЕЩАЕТСЯ стучать по концу вала, так как это может привести к повреждению ступичных подшипников, шлицев ступицы, шестерен дифференциала или любого ШРУСа.

Как только конец вала освободится, НЕ ДОПУСКАЙТЕ его свисания. Поддерживайте его куском проволоки до тех пор, пока нельзя будет снять или отвинтить внутренний шарнир от коробки передач. Если вы позволите полуоси свисать или потяните за него, то внутреннее соединение разъединится.


Установка вала происходит в обратном порядке. После того, как все снова собрано вместе и колесо встало на место, следует установить и затянуть гайки ступицы и гайку в соответствии со спецификациями с помощью динамометрического ключа (не ударного пистолета, если не используются гнезда для ограничения крутящего момента). Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
