Стойки амортизаторов передние: когда нужна замена

Содержание статьи:

Здравствуйте, дорогие друзья!  Рад снова вернуться к работе. Сегодня предлагаю поговорить про стойки амортизаторов передние. Это важный конструктивный элемент любого автомобиля. Я расскажу о том, что это такое, для чего нужен данный элемент и каковы признаки износа или поломки. Плюс рассмотрим самый главный вопрос — замена передней стойки.

Особенности устройства

Многие отождествляют понятия амортизатор и стойка амортизатора. Одни думают, что это простая пружина, а другие правильно называют амортизаторной стойкой все ее компоненты в сборе.

Где правда, а где ложь? Будем разбираться.

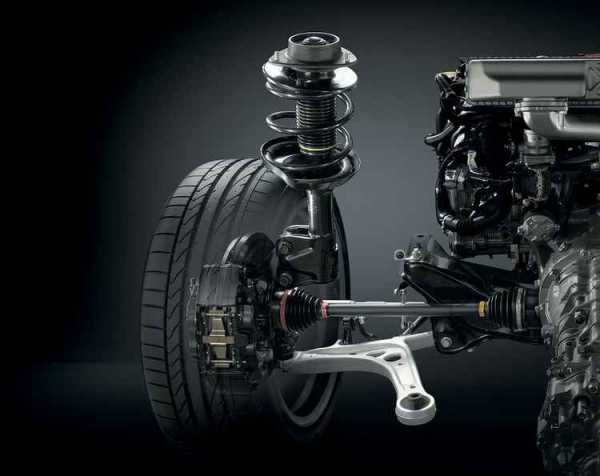

Начнем с того, что стойками амортизатора называют элемент подвески, необходимый для соединения двух важных составляющих — колес машины и самого кузова. Опора соединяется с демпфером и пружиной. Кстати, именно демпфер считается самым главным компонентом амортизатора.

Амортизаторная стойка или просто АС выполняет несколько ключевых функций:

  • удерживает массу машины;
  • передает силу сцепления с дорожным покрытием кузову;
  • поддерживает оптимальное положение кузова по отношению к колесам;
  • устраняет лишний крен;
  • принимает на себя боковые нагрузки.

Цена стоек выше по сравнению с амортизаторами, поскольку конструкция у них сложная, а в производстве используют более качественные материалы. Если смотреть на конструкцию, то АС выпускают с пружинами и без них. Внимательно думайте, прежде чем купить.

Выбирать новые стойки на Форд Фокус, Рено Логан, Шкода Октавия, Киа Спектра, а также автомобили типа ВАЗ 2110, 2114 или Лада Гранта и Приора, нужно исходя из конструктивных особенностей подвески и доступного бюджета.

Теоретически передние и задние стойки можно называть просто амортизаторами. Но я с такой позицией не согласен. Эти элементы отличаются друг от друга. Если на фото и видео вы этого разглядеть не можете, то я вам подскажу. Хотя два элемента похожи, у стойки дополнительно имеется опорная пружина и рулевая тяга.

В состав стойки входят следующие элементы:

  • Цилиндры. Содержат внутри себя поршень и специальную гидравлическую жидкость;
  • Гидравлическая жидкость. Может быть представлена смесью газа и жидкости, либо просто смесью из газов. Она нужна, чтобы передавать усилия между амортизаторами;
  • Шток. Удерживает на себе поршень и необходим для сборки толкающих усилий;
  • Поршень, дополненный пропускным клапаном. Он осуществляет движение внутри цилиндра. Нужен для плавной передачи колебаний;
  • Сальники. Уплотнитель и герметик;
  • Внешний корпус. Служит для размещения внутри себя всех составных компонентов амортизатора;
  • Крепежи. Сами понимаете, необходимы для соединения амортизаторов с кузовом машины.

Увы, даже на машинах типа Киа Спортейдж, Шевроле Круз, Лачетти и Авео, Рено Логан, разных моделях Митсубиси, Фольксваген и Тойота, как и отечественная Калина, не всегда удается без последствий долго эксплуатировать машину на одних и тех же стойках. Со временем они изнашиваются, ломаются и приходят в негодность.

Тут важно вовремя заметить, когда АС подают признаки усталости и нуждаются в замене.

Симптомы чрезмерного износа или поломки

Я не буду расписывать, что может произойти, если сломается левая или правая стойка. Ничего хорошего не случится, это я вам гарантирую. Потому внимательно следите за своим автомобилем. Св

pricep-vlg.ru

Амортизаторы передних стоек | АВТОСТУК.РУ



Для тех, кто изучает конструкцию автомобиля, должен знать устройство и виды передних стоек амортизаторов. Сегодня рассмотрим, что такое амортизаторные передние стойки, какие у них износы и как их менять.

Содержание статьи:

    1. Устройство передних стоек амортизаторов.
    2. Принцип работы передних стоек.
      • Пружина.
      • Амортизатор.
    3. Для чего нужные передние стойки?
    4. Виды передних стоек.
    5. Срок службы.
    6. Признаки неисправностей.
    7. Замена передних стоек амортизаторов.
    8. Вывод.
    9. Видео.



Устройство передних стоек амортизаторов

Возможно, вы думаете, что стойка – это обычная пружина или все детали амортизатора. Именно так думают многие водители. Но, на самом деле – нет. Стойка это не пружина.

Стойки амортизаторов – это детали, которые соединяют амортизатор и кузова машины.

Основные детали современных автомобильных амортизаторов:
  • пружины;
  • демпферы.

Стойка, она же опора, соединяется с пружиной и демпфером. Здесь для представления общей картины конструкции авто, надо уже знать, что такое рычаги передней подвески. Автоэксперт также сделал материал о проставках под пружины.



Из чего состоит передний амортизатор

В конструкцию входят следующие детали:

  1. Цилиндр. В него устанавливается поршень и спец. гидравлическая жидкость.
  2. Специальная жидкость или газ для передачи гидроэнергии между деталями амортизатора.
  3. Шток. К нему крепится поршень. Является подвижной частью конструкции, выполняет возвратно-поступательные движения.
  4. Поршень с пропускным клапаном. Движется во внутри цилиндра и служит для гашения вибрации.
  5. Сальник, уплотнитель, герметик.
  6. Корпус.
  7. Детали крепления к кузову.

В конструкциях амортизаторов может быть пружина, а может отсутствовать. Срок эксплуатации амортизаторов зависит от манеры вождения и конструкции самих амортизаторов.



Принцип работы передних стоек

Амортизационная конструкция автомобиля состоит из пружины и амортизатора. Пружина

Пружина – это деталь, которая гасит колебания, вибрацию путям сжимания и разжимания длины конструкции.

Материал пружины должен соответствовать значениям определенных допустимых колебаний.

Один конец пружины устанавливают в посадочное место для нее – чаша стойки. Второй конец упирается в пятачок кузова авто. А между кузовов и пружиной устанавливается резиновая проставка.



Амортизатор

Стойка или амортизатор – это сложное устройство, которое состоит из нескольких деталей.

Особенности стойки:
  • двухкамерный цилиндр заполненный жидкостью или газом, в котором ходит шток с закрепленным на нем поршнем;
  • жидкость или газ циркулирует в двух камерах цилиндра.

Амортизатор служит буферным элементом. Он должен гасить удары пружины. В амортизаторе должно быть создано давление, которое может поглощать энергию ударов пружины. Снижение давления происходит за счет клапана на поршне. Клапан автоматический открывается и закрывается в зависимости от частоты и силы колебаний.



Назначение стоек амортизаторов

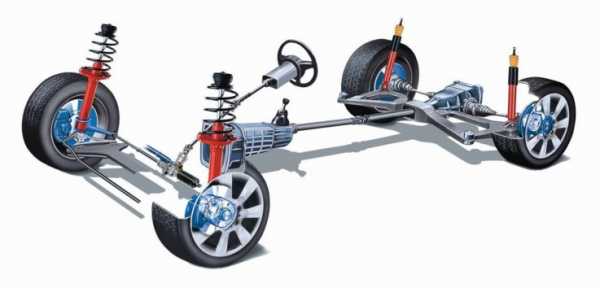

В строение подвески автомобиля амортизационные стойки – один из главных элементов. Без них машина будет чувствовать каждые кочки и будет ехать как трактор “Беларус”. Поэтому водители тракторов прыгают на сидении, потому там нет амортизаторов.

Передняя стойка выполняет следующие функции:
  1. Удерживает вес транспортного средства в равновесии.
  2. Передает силу сцепления с дорожным покрытием на кузов авто.
  3. Удерживает кузов в заданных пределах по отношению к колесам.
  4. Препятствует сильному крену (наклону).
  5. Принимает и гасит боковые нагрузки.

Стойки примерно в 10 раз стоят дороже, чем сами амортизаторы.



Виды передних стоек

Основной элемент, приводящий в действие конструкцию амортизаторов – это жидкость или газ.

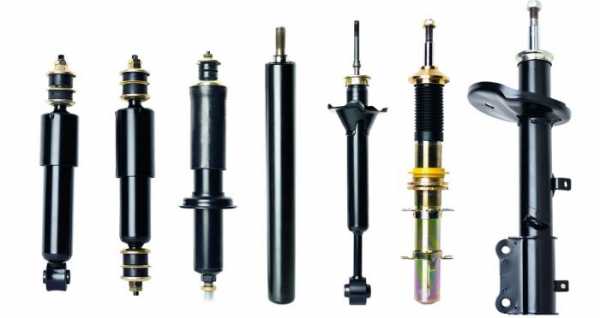

Существуют 3 вида стоек амортизаторов:
  1. Гидравлические, они же масляные.
  2. Газовые. Они могут выдерживать сильные нагрузки. Используются в спортивных автомобилях. Для вождения в обычном режиме, они не очень годятся.
  3. Газомасляные. По положительным отзывам такие амортизаторы наиболее оптимальный вариант.

Почему спрашивают отдельно про передние стойки? Потому что конструкция передних и задних стоек амортизаторов отличается.



Отличия передних стоек от задних

Передние выше, но их диаметр меньше. В задних нет поворотных кулаков. Менять задние стойки сложнее.



Срок службы

3 фактора, влияющие на долговечность стоек амортизаторов:

  1. Качество материалов и сборки.
  2. Соответствие стоек к массе автомобиля.
  3. Манера вождения авто (спокойная, агрессивная).

Поэтому, некоторым водителям приходится менять стойки амортизаторов каждый год, а некоторые раз в 10 лет.

Отсюда вывод, ездить аккуратно, что называется, без понтов.



Признаки неисправностей

Выход из строя левой или правой стойки может спровоцировать ДТП.

При обнаружении следующих признаков, следует произвести ремонт или замену:
  1. Появился скрип, хруст на поворотах и при резком торможении.
  2. Машину “колбасит” (покачивает) в разные стороны.
  3. На поворотах авто не слушается, заносит.
  4. Тормозной путь больше, чем при исправных стойках амортизатора.
  5. При резком старте или торможении, ТС сильно садится.
  6. Колеса с поверхностью дороги имеют плохое сцепление.
  7. Износ резины не равномерный и быстрый.
  8. Из система амортизации вытекает масло.
  9. При визуальном осмотре, наблюдается коррозия на опоре и на пружине.
  10. Пружина расположена неправильно.

Для каждой марки и модели авто стойки покупать следует исходя из соответствия к массе автомобиля и конструкции.

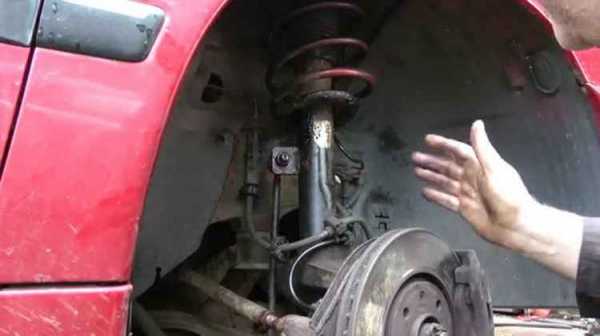

Как менять стойки амортизаторов

Появился скрип, хруст, биение, жесткость езды, то пора менять эти элементы подвески. Даже, если износ только у одной стойки, то менять желательно и левую, и правую.

Общий порядок замены стоек амортизаторов схож, но в зависимости от модификации подвески, может несколько отличаться.

Пошаговый порядок замены стоек:
  1. Снять уплотнитель под капотом. Получить доступ к верхней части амортизатора.
  2. Снять заглушку. Открутить гайку крепления штока амортизационной стойки. Для этого используем головку с удлиненным рычагом. Откручивать надо до снятия самой стойки.
  3. Ослабить болты крепления колес. Приподнять домкратом автомобиль. Подложить опоры, под домкратом не работаем. Соблюдаем технику безопасности.
  4. Снять колеса. Побрыгать ВД-40 на места крепления.
  5. Открутить гайку крепления шарнира стабилизатора. Отворачиваем вместе с винтом тормозного шланга. При наличии в конструкции автомобиля антиблокировочной системы (АБС), то сначала надо отсоединить трубку с проводкой от датчика ABS. Датчик располагается на стойке амортизатора.
  6. Откручиваем крепление кулачка. Болты выбить молотком, подкладывая деревяшку, чтобы не испортить резьбу.
  7. После снятия болтов, стойка уже снята.
  8. Отворачиваем гайку крепления верхней опоры к кузову. Передняя стойка демонтируется вместе с пружиной и опорой.
  9. На этом шаге нужны специальные стяжки для снятия пружины. Надо создать зазор между чашечкой и последним витком пружины.
  10. Так как мы заблаговременно ослабили гайку штока стойки, то ее теперь полностью спокойно отворачиваем. Все, опору и пружину с чашкой отделяем.
  11. Осматриваем отбойник и пыльник. Если они изношены, то и их меняем.
  12. Перед установкой новых передних стоек амортизаторов, прокачиваем их. Делается это по инструкции, которая прилагается при покупке новых стоек.
  13. Также меняем сальники и прокладки.
  14. Делаем монтаж новой стойки и всех ранее снятых деталей.

После замены старых стоек на новые, водитель сразу ощутит устойчивость и плавность управления автомобилем.



Вывод

Как мы выяснили, передние стойки стабилизируют машину, удерживают ее, поглощают вибрацию. Прислушиваемся к своей тачке, как она работает, как ведет себя. При обнаружения признаков неисправностей, следует сделать ремонт.



Видео

Замена передней стойки амортизаторов Mitsubishi Lanser X (Митсубиси/Митсубиши Лансер Х).

А в этом видео показывается секрет восстановления стоек амортизаторов.









autostuk.ru

устройство, виды и замена в 13 этапов

Содержание статьи

Устройство передних стоек амортизаторов

Многие водители ошибочно проводят параллель между такими понятиями, как стойка амортизатора и сам амортизатор. Некоторые из них полагают, что это обычная пружина, или называют стойкой все элементы данной системы, собранные вместе. Чтобы понять, что это ошибочное мнение, стоит более подробно изучить вопрос, что собой представляют стойки, какие присутствуют особенности их устройства.

Стойками амортизационной системы называют элемент, который требуется для соединения таких компонентов, как кузов и колеса автомобиля. Соединяется данная опора с пружиной и демпфером, который, кстати, является основным компонентом амортизатора.

Дополнительно советуем прочитать статью нашего специалиста, в которой подробно рассказывается об устройстве рычага передней подвески.

Что такое проставки под пружины? Узнать об этом элементе конструкции вы сможете в подробном материале нашего эксперта.

В составе данной конструкции присутствуют следующие элементы.

  1. Цилиндры, внутри которых установлен поршень и специальная гидравлическая жидкость.
  2. Гидравлическая жидкость, которая может быть представлена в виде смеси жидкости и газа, а также определенной смесью газов. Состав необходим для передачи усилий между двумя видами амортизаторов.
  3. Шток. Предназначен для удержания на себе поршня и требуется для передачи серьезных толкающих усилий.
  4. Поршень, имеющий специальный пропускной клапан. Он осуществляет движение во внутренней части цилиндра. Применяется для плавной передачи колебаний.
  5. Сальники, уплотнитель и качественный герметик.
  6. Корпус, предназначенный для размещения во внутренней части разных составных компонентов стойки.
  7. Крепежные элементы, необходимые для соединения основных частей амортизатора с кузовом автомобиля.

Если изучить конструкцию элементов, то можно понять, что передние амортизационные стойки (АС) могут быть оснащены пружинами, а могут не иметь их. Выбор того или иного варианта нужно осуществлять на основе конструктивных особенностей подвески и приемлемого бюджета.

Как и все автомобильные детали, передние стойки амортизаторов со временем изнашиваются, ломаются и приходят в полную негодность. При обнаружении данного явления как можно быстрее должна быть проведена замена амортизатора передней стойки.

Принцип работы передних стоек

Чтобы разобраться с тем, как функционируют стойки амортизаторов передние транспортного средства, условно мх стоит разделить на два главных конструкционных элемента – пружину и амортизатор. Именно они приводят весь механизм в действие.

Пружина

Главный элемент данной детали предназначен для нивелирования самых разных дефектов современного дорожного покрытия. Также он необходим для снижения активности вибрации, которая в процессе передвижения отражается на кузове. При перемещении по сильно разбитой дороге именно благодаря пружине водитель чувствует только плавное раскачивание автомобиля. пружина забирает на себя самые мощные толчки, то есть полностью их гасит.

Металл, из которого производится пружина, должен обладать оптимальной упругостью. Обычно используется такая сталь, которая оптимально подходит для определенной марки транспортного средства, его веса и общей специализации.

Пружина устанавливается одной стороной в специальной чашке стойки, а другой частью проходит через резиновую проставку, которая, в свою очередь, упирается в кузов.

Амортизатор

Это сама стойка, которая, если сравнивать с той же пружиной, является более сложной деталью по своей конструкции. Вот самые основные конструкционные особенности:

  1. Двухкамерный цилиндр, по которому перемещается поршень, предварительно закрепленный на штоке. Именно он заполняется газом или жидкостью.
  2. Рабочий состав циркулирует во внутренней части обеих камер, на основании чего все стойки, как и стандартные амортизаторы, разделяются на несколько видов.

Основной задачей амортизатора является гашение колебаний, которые исходят от пружины. Процедура амортизации подразумевает под собой серьезное повышение уровня давления, образованного внутренней частью детали. Его снижение осуществляется за счет специальных клапанов, которые располагаются непосредственно на поршне. В зависимости от общего положения элементы автоматически закрываются и открываются так, чтобы эффективно регулировать оказываемые нагрузки.

Предназначение передних стоек

Любой вид упругого металла, из которого выполнена пружина, в процессе воздействия на на нее того или иного механического фактора образует автоматические остаточные колебания, которые доставляют серьезный дискомфорт пассажирам и водителю. Именно для гашения подобной тряски и колебаний был разработан и повсеместно применяется амортизатор. Он может полностью преобразовать резкие толчки в практически незаметные мягкие колебания.

Амортизационные стойки играют главную роль в строении всей подвески машины. За счет относительно небольшого размера и легкости обслуживания производитель выпускает конструкции по минимальным стоимостным показателям.

Благодаря небольшим габаритам стойки занимают минимально количество свободного пространства. За счет этого можно без проблем размещать дополнительные рычаги и иные конструкционные элементы, которые в состоянии сделать поездку максимально комфортной.

Одновременно с повышением уровня комфорта передняя амортизационная стойка, предназначена для выполнения следующих функций:

  • удержание массы транспортного средства;
  • передача силы сцепления с асфальтовым покрытием на кузов;
  • поддержка оптимального положения кузова по отношению к автомобильным колесам;
  • устранение лишнего крена;
  • принятие на себя серьезных боковых нагрузок.

Цена стоек на порядок выше по сравнению с самими амортизаторами. Причина — в более сложной конструкции, а также в том, что при производстве используются высокого качества материалы.

Разновидности передних стоек

Все автомобильные стойки функционируют за счет специальной рабочей жидкости. На основании используемого в цилиндре устройства вещества передние стойки амортизатора можно разделить на три основных типа:

  1. Масляные, или гидравлические. Эффективны при передвижении в черте города, а также по загородным проселочным дорогам.
  2. Газовые. Отличаются более высокими показателями жесткости. Это оптимальный вариант для современных спортивных авто. Есть мнение, что газовые конструкции относятся к категории более современных устройств. Но если автомобиль часто перемещается по грунтовым дорогам, данная категория амортизаторов не очень подойдет.
  3. Газомасляные. Как говорят многочисленные отзывы, это оптимальное решение для любого транспортного средства. Здесь присутствуют все положительные характеристики перечисленных выше категорий амортизаторов.

Передние и задние стойки отличаются друг от друга, потому нужно быть внимательными в процессе покупки.

Передние немного выше по длине и имеют меньший диаметр. Поворотные кулаки в конструкциях задних амортизаторов полностью отсутствуют. Кроме того, заменить задние стойки намного сложнее, чем передние.

Срок службы

Общее время эксплуатации передних амортизаторов, а также периодичность их замены прямо зависит от трех основных факторов:

  • качество детали;
  • уровень соответствия массе транспортного средства;
  • манера перемещения на автомобиле.

По этой причине на одних машинах детали приходится менять раз в 6 месяцев, а на иных конструкции работают на протяжении 7 лет.

Подобная разница во временных периодах службы основана на неправильной эксплуатации автомобилей, а также на неграмотно подобранных основных конструкциях и пружинах. Пренебрежение данными правилами способно привести к тому, что нагрузка не будет распределена равномерно, что автоматически негативно скажется на сроке службы всей амортизационной системы автомобиля.

Признаки наличия неисправностей

Если выйдет из строя правая или левая стойка, это может привести к возникновению аварийной ситуации. Именно по этой причине так важно тщательно следить за своим транспортным средством. Своевременно проведенные ремонтные работы позволят избежать большого количества проблем.

На поломку передних стоек указывают следующие признаки и характерные симптомы:

  • в процесс движения раздается постоянный скрип, стук и щелчки;
  • автомобиль постоянно раскачивается и колеблется из стороны в сторону;
  • машину серьезно заносит на поворотах;
  • для совершения торможения требуется намного больший тормозной путь, чем при исправных амортизаторах;
  • транспортное средство сильно приседает, как только водитель разгоняется или тормозит. Неприятные ощущения при этом присутствуют как сзади, так и спереди;
  • машина очень плохо цепляется за поверхность;
  • резина очень быстро и неравномерно изнашивается;
  • из амортизационной системы вытекает тормозная жидкость;
  • опоры, пружина и шток покрываются разрушительной коррозией;
  • значительное повышение уровня шума в процессе набора скорости. Это говорит о том, что повредились крепежи встроенных втулок;
  • корпус деформируется, отчего поршень не может нормально перемещаться во внутренней части цилиндра;
  • пружины расположены не очень правильно, на основании чего корпус автомобиля начинает качаться в процессе движения.

Подобные явления обычно происходят по причине низкого качества основных элементов стоек, из-за неправильной установки, а также по причине естественного процесса износа и старения встроенных элементов.

Сказать, какие нужно покупать стойки, невозможно. Здесь все зависит от материального достатка и самого транспортного средства. В любом случае не нужно экономить на данных элементах. Стоит купить конструкции, которые характеризуются большим количеством положительных отзывов и выпущены проверенными производителями.

Процесс замены передних стоек

Если подшипник, верхняя опора и вся стойка в полной сборке уже отслужили свой срок, выход здесь будет только один – замена передних амортизаторов. Данная операция на передней части авто может быть проведена своими руками.

Если износилась левая или правая стойка, менять потребуется обязательно обе одновременно.

При осуществлении замены нужно опираться на специальное руководство по ремонту. Несмотря на то что существуют определенные различия в конструкции разных марок авто, алгоритм действия во всех случаях схож. Последовательность манипуляций здесь следующая:

  1. Освобождается доступ к верхней опоре стойке. Здесь придется обязательно снять уплотнитель подкапотного отсека.
  2. Снимается заглушка, откручивается крепежная гайка штока АС. Потребуется головка, а также удлинитель с воротком. Проводить данную операцию желательно тогда, когда сама стойка еще не демонтирована.
  3. Стоит ослабить крепеже колес, а затем поддомкратить машину до такого положения, чтобы шины не касались поверхности земли. Здесь обязательно нужно подстраховаться от срыва домкрата.
  4. Осуществляется демонтаж колеса. При помощи металлической щетки требуется очистить все находящиеся там конструкционные элементы. Их желательно обработать WD40 и подождать, чтобы состав подействовал.
  5. Откручивается крепежная гайка от установленного шарнира стабилизатора (читайте, что такое стойка стабилизатора передняя). Сделать это нужно одновременно с винтом тормозного шланга. Если у автомобиля есть АБС, потребуется снять трубку с проводкой от датчика, который расположен на стойке.
  6. После этого откручивается крепеж кулака. Болты многие специалисты выбивают простым молотком. Стоит знать, что у некоторых автомобилей втулки стоят отдельно. После данной манипуляции стойку уже ничего не держит.
  7. Настало время открутить гайку, удерживающую верхнюю опору на кузове. Передняя стойка амортизатора снимается одновременно с опорой и пружиной.
  8. Потребуются стяжки, которые предназначены для снятия пружины. Здесь нужно будет получить зазор между чашкой и самым крайним витком.
  9. Ранее на штоке гайка уже была ослаблена, теперь ее можно открутить совсем. Только после этого получится снять опору и пружину одновременно с чашечкой.
  10. Если отбойник вместе с пыльниками износились, они тоже должны быть заменены.
  11. Новые передние стойки желательно предварительно серьезно прокачать. Данный процесс осуществляется строго в соответствии с инструкцией производителя.
  12. Требуется заменить прокладки и сальники, так как сальники старые уже не подойдут.
  13. Выполняется обратная сборка.

Если следовать данной инструкции, можно достаточно быстро заменить передние стойки на новые, обеспечив комфорт передвижения авто и обеспечив высокий уровень безопасности. Опора станет прочной, подвеска перестанет раскачиваться и негативно сказываться на общей эксплуатации транспортного средства.

Заключение

Каждый водитель должен понимать, что подвеска и вся амортизационная система в целом прямо сказывается на общем поведении транспортного средства на дороге. Передние стойки – это один из самых основных элементов всего узла, который эффективно стабилизирует автомобиль и требует проводимой время от времени замены. Чтобы избежать непредсказуемого поведения машины на трассе, нужно следить за исправностью стоек и за степенью их износа.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

что это такое и для чего нужны?

Сначала были рессоры, долго служившие верой и правдой. Но стремительный век технологий дал автомобилям стойки амортизаторов, встретить которые можно в той или иной форме почти у каждой легковушки.

Что это за деталь? Из каких элементов состоит и что о них необходимо знать начинающим водителям?

А это элемент подвески, поглощающей неровности дорог, ухабы и выбоины, тем самым обеспечивая комфорт водителям и пассажирам. Рассмотрим поглубже.

Стойки амортизаторов, амортизаторы, стойки: кто есть кто?

Очень часто автолюбители по неопытности или незнанию путают два ключевых понятия — амортизаторы и стойки амортизаторов, считая, что это одно и то же. В действительности их необходимо разделять и вот почему.

Сам по себе амортизатор (ещё его называют стойкой телескопической) представляет собой деталь, предназначенную для смягчения резкого разжатия пружины и гашения её колебаний.

Стойкой же называют целый комплекс элементов, основными в котором являются пружина и амортизатор.

В задачи стойки входит не только повышение комфорта, но и поддержание управляемости на разных скоростях, а также самое главное — соединение кузова с колесными механизмами.

Чтобы всё вышесказанное было понятнее, рассмотрим более детально конструктив всей стойки. Итак, она состоит из следующих деталей:

  • непосредственно сам амортизатор или, как его ещё называют в технической литературе — стойка телескопическая;
  • пружина —  ключевая деталь конструкции;
  • шток амортизатора с кожухом;
  • ушко крепления;
  • опора стойки верхняя;
  • упорная чашка пружины;
  • подшипник опоры;
  • различные крепёжные элементы.

Основными в этом семействе, как было сказано выше, пружина и амортизатор, которые работают в паре. О них мы расскажем подробнее.

Пружины

Данная деталь, благодаря своей упругости, в первую очередь воспринимает на себя все неровности дороги, коих в нашей стране немало. По сути, главным демпфирующим элементом, который не даёт нам почувствовать своей пятой точкой все прелести ухабов, является именно она.

Но у пружины есть один большой недостаток — после того как она сжалась, к примеру, после наезда на выбоину, она разжимается и продолжает колебаться вверх и вниз, пока вновь не войдёт в состояние равновесия.

Такие колебания вряд ли можно назвать комфортными, ведь они передаются на весь кузов. Кто ездил на автомобиле с неисправными амортизаторами знает, автомобиль раскачивается и становится практически неуправляемым.

Так вот тут в работу и вступает амортизатор. Он, моментально и плавно погасить эти паразитные колебания пружины.

Это дарит не только приятные ощущения людям в машине, но и позитивно отражается на устойчивости авто на дороге и его управляемости в целом.

Амортизаторы

Конструкция этого элемента более сложная, чем у пружины. В самом простом виде он представляет собой цилиндр, заполненный газом или жидкостью, внутри которого ходит поршень.

Несколько слов об амортизаторах, а вернее об их разновидностях. Существуют такие типы:

  • масляные;
  • газовые;
  • газо-масляные.

Первый вид наиболее распространён в силу простоты конструкции. Масляные телескопические стойки отлично подходят для передвижения по городу и не сильно жёсткие.

Газовые амортизаторы, которые, по правде говоря, наполнены и маслом и газом, наиболее жёсткие из всей тройки и в первую очередь подходят для спортивных машин, которым требуется высокая стабильность в поворотах и на скоростях.

Последняя разновидность является чем-то средним по своим характеристикам между первыми и вторыми.

Хотелось бы отметить, что стойки амортизаторов передние, а также стойка амортизатора задняя имеют схожее устройство и выполняют одинаковые функции. Самая распространенная — это стойка типа МакФерсон, о которой вы можете почитать здесь.

Возможные неисправности и ремонт

Как и любая деталь автомобиля, стойки амортизаторов далеко не вечные и могут выходить из строя.

Первыми симптомами, которые говорят нам, что пора бы заехать на автосервис, выступает чрезмерное раскачивание кузова авто, появившаяся валкость в поворотах, нестабильное поведение на дороге.

Ещё одним симптомом, явно указывающим на выход из строя телескопических стоек, является подтекание масла. К сожалению, если специалисты подтвердят на диагностических стендах поломку, восстановление стоек амортизаторов невозможно. Современные конструкции сделаны таким образом, что подлежат исключительно замене.

Ну что ж, коллеги-автолюбители, в этой статье мы попытались охватить различные аспекты, связанные со стойками и даже затронули тему ремонта стоек амортизаторов.

Искренне надеемся, что начинающие водители получили ответы на свои вопросы. На этом разрешите откланяться, ведь пора готовить к публикации очередной материал для вас. А вы пока почитай про подвеску, а именно «Знаешь ли ты какая подвеска у автомобиля Президента?»

auto-ru.ru

Чем отличается стойка от амортизатора, как перестать их путать?

Добрый день. Из этой статьи вы узнаете, чем стойка отличается от амортизатора, и сможете проводить ликбез продавцам в магазинах автомобильных запчастей (по занятному стечению обстоятельств именно они часто путаются в названиях).

Договоримся о терминах.



Амортизатор устройство предназначенное для гашения колебаний и поглощения толчков и ударов подвижных элементов (подвески, колёс), а также непосредственно кузова транспортного средства, посредством превращения механической энергии движения в тепловую.



Простейшие амортизаторы были механическими (фрикционными) и служили только для гашения колебаний (демпфирования). Выглядели они вот так:

Со временем были разработаны масляные трубочные амортизаторы. Они оказывают сопротивление перемещению штока благодаря перетеканию жидкости между цилиндрами.

В отличии от механических амортизаторов у гидравлических усилие изменяется пропорционально скорости перемешения (чем быстрее движется шток тем больше нужно усилие для его перемещения).



Выглядят гидравлические амортизаторы вот так:

А вот их анимированый принцип работы:

Важно понимать, что любой амортизатор (масляный, газовый, газомасляный) работает по этому принципу, и отличается только рабочим телом, конструктив их в любом случае остается похожим. т.е. или газ или масло проходить через узкие клапана и за счет этого штоку оказывается сопротивление, естественно жидкость нагревается и тепло отдается атмосфере.







Стойка это целый узел подвески, предназначенный и для ориентации колеса в пространстве, гашения колебаний и подрессоривания кузова.  Если амортизатор представлял из себя, по сути, масляный насос, то стойка объединяет в себе амортизатор, пружину, поворотный кулак и рычаг подвески.



Вот так выглядят стойки:

Возможен вариант, когда стойка не является поворотной (например в задней подвеске), тогда она выглядит вот так:





В чем отличие стойки и амортизатора?



Стойка заменяет верхний рычаг, верхнюю шаровую опору, поворотный кулак. Ось стойки имеет больший диаметр, так как задает геометрию работы подвески и положение колеса.  Если автомобиль оборудован пневматической подвеской, то стойка также выполняет роль пружины!

Амортизатор, в отличие от стойки не задает геометрию колеса и не заменяет рычаг подвески и шаровую опору. Он просто гасит колебания направленные вдоль его оси.



Таким образом, амортизатор это малая часть стойки.





Если вам лень читать вот вам отличие стойки и амортизатора в тезисах.

  • Амортизатор это устройство гашения колебаний
  • Амортизатор это малая часть стойки
  • Стойка задает геометрию подвески
  • Стойка заменяет верхний рычаг, шаровую опору, поворотный кулак, а в некоторых случаях еще и пружину.



На этом у меня сегодня все, Я надеюсь, что теперь вы не будите путать стойку и амортизатор. Если у вас есть вопросы на тему чем стойка отличается от амортизатора, или если вы желаете дополнить статью, сделайте это через форму комментариев.





С уважением, администратор http://life-with-cars.ru

life-with-cars.ru

что это такое, устройство, отличие, ресурс и принцип работы

3305 Просмотров

Каждый водитель знает, что на каждом автомобиле есть стойки, где они крепятся. Их задача состоит в том, чтобы смягчать удары от дороги на кузов. Наличие рабочих стоек на автомобиле существенно снижает риск попадания в аварию или других плачевных последствий. Замена стоек амортизаторов может проводиться как самостоятельно, так и на станции технического обслуживания. К сожалению, не каждый любитель автомобилей знает конструкцию демпфера, и как он работает. В этой статье мы постараемся рассказать об устройстве и предназначении амортизаторов.

Назначение

Телескопические амортизационные системы в сборе предназначены для того, чтобы гасить толчки и удары от дороги. Раньше вместо амортизационных систем в сборе были рессоры. В сборе они представляли собой несколько стальных листов, соединенных хомутами (стремянками). Такое крепление со временем давало послабление, что способствовало ухудшению управляемости.

В целом рессоры не были плохими, просто с прогрессом автомобили стали оснащаться более мощными двигателями, росла скорость, а рессорная система не позволяла управлять автомобилями на высокой скорости. Сегодня такой подвеской оснащаются грузовые автомобили и прицепы. Дело в том, что рессорная подвеска практически не проседает из-за высоких нагрузок в отличие от амортизаторов.

Как устроены

Существует несколько видов амортизаторов в сборе.

  1. Первый вид – это масляные телескопические амортизаторы, они наиболее распространены по причине того, что они наиболее простые по конструкции и более комфортные для водителя и пассажиров. У такого амортизатора имеется один большой недостаток. Минус заключается в том, что при длительном движении по неровной поверхности, а если еще и с высокой скоростью, масло, которое находится внутри, вспенивается посредством увеличения хода поршня. Вспенивание масла приводит к тому, что пружинистые свойства утрачиваются. Такие демпферы лучше всего использовать для поездок по скоростным магистралям с ровной поверхностью, либо в городах, где хорошие дороги.
  2. Второй вид – это газовые амортизаторы. Внутри такого амортизационного устройства есть газ и масло. Благодаря тому, что устройство однотрубное, в него вмещается больший ресурс, не изменяя стандартные размеры. Положительной чертой такого вида является то, что система обладает хорошей отдачей, вследствие чего не происходит вспенивание масла. Недостатком этой системы считается то, что при малейшем повреждении корпуса он выходит из строя, из-за чего этот вид обладает низким ресурсом. Происходит это по причине того, что поршень не может свободно ходить в корпусе.
  3. Существует еще один вид телескопических демпферов – это газо-масляные амортизаторы. Такие стойки предназначены для того, чтобы часто передвигаться по неровностям. Дело в том, что они способны жестко реагировать на неровности дороги, вследствие чего у них увеличенный срок службы.


Несмотря на то, что существует много видов устройства телескопических амортизаторов в сборе, принцип работы и цель у них одна, и разницы никакой нет. Все стойки устроены одинаково и имеют определенный набор. Передние стойки амортизаторов, как и задние, состоят из пружины и демпфера. Пружина берет на себя все основные толчки от дороги, а также диктует клиренс кузова. Она изготавливается из упругой стали твердых марок. Сталь выбирается, исходя из веса автомобиля. Демпфер также озадачен гашением колебаний от дороги, но имеет уже более сложную конструкцию.

Существуют еще и другие виды подвесок, главной из которых является пневматическая подвеска. Такой вид позволяет регулировать дорожный просвет за счет установленных пневматических устройств. Эта подвеска не является отдельным видом, потому что принцип работы взят от других подвесок. На сегодняшний день пневматическая подвеска устанавливается на автомобили представительского класса. Некоторые производители даже меняют название.

Неоспоримым преимуществом такой подвески является полная геометрическая проходимость автомобиля. Повышенный комфорт и мягкость работы считаются существенными достоинствами амортизаторов.

Естественно, что такая подвеска стоит недешево, но, установив ее, можно избавить себя от постоянного ремонта более дешевых вариантов подвески. Независимо от того, правая или левая стойка вышла из строя, менять их необходимо парой.

Передняя подвеска

Телескопические передние стойки в сборе играют очень важную роль в управляемости автомобиля. Если на автомобиле стоит хотя бы одна неработающая передняя стойка, и ресурс утрачен, это может привести к серьезной аварии. Каждая стойка передней подвески отвечает за поведение автомобиля на дороге. Если на автомобиле будут стоять неисправные передние стойки, то от любой неровности автомобиль будет качаться еще продолжительное время, что может привести к вылету из полосы, либо на встречную, либо в кювет. В любом случае это приведет к более дорогостоящему ремонту.

Для того, чтобы определить неисправные демпферы в сборе, иногда, хватает лишь взглянуть на него. Если корпус весь в потеках масла, то это первый признак поломки. Для того, чтобы убедиться в правильности диагноза, следует очистить корпус и проверить его через пару дней.

Осуществить проверку амортизаторов можно, раскачав автомобиль. Если машина колеблется еще более чем два раза, то передние стойки нужно менять. Стоит отметить, что, если автомобиль качается долго, то стойки следует менять немедленно, такой признак подают уже отработавшие стойки.

Лучше всего производить диагностику автомобиля время от времени. Это позволит выявить все болячки автомобиля.

Если пришло время производить работы по замене передних стоек, которые утратили свой ресурс, то следует менять сразу пару. Если заменить, к примеру, только правый демпфер, то левый придет в негодность сразу же после правого. Дело в том, что пара приходит в негодность практически одновременно, и разница в сроке может быть всего пару дней. Практически все типы амортизаторов имеют одинаковые места установки, т.е. правый и левый демпфер абсолютно не отличаются друг от друга.

Задняя подвеска

На задние телескопические стойки возложена меньшая ответственность, но из-за их неисправности тоже можно серьезно пострадать. Задние стойки амортизатора, как правило, изнашиваются чаще на автомобилях, которые постоянно нагружены. Разницы в процессе замены нет никакой. Отличие лишь в том, что крепление этих элементов могут отличаться.

Завершение

Сегодня существует много видов стоек и подвесок, но принципом работы и задачей между собой они не отличаются. Естественно, что каждая подвеска отличается в цене и качестве. Но потратившись один раз на хорошую подвеску, можно избавить себя от трат на ремонт дешевой. Также следует учесть, что стойки нужно менять в сборе и сразу пару, это нужно для того, чтобы в скором времени снова не ремонтировать узел.

portalmashin.ru

Устройство стойки автомобиля

Устройство амортизатора полностью соответствует функционалу подвески, обеспечивая комфортное передвижение по дорогам с различным покрытием и состоянием. Основным узлом является цилиндр с поршнем, перепускными клапанами. От состава смеси, наполняющей цилиндр, зависит надежность контакта колес с дорогой. Существуют гидравлические, гидропневматические модификации, дублирующие механическую пружину, которая присутствует в некоторых моделях. «Мягкая» подвеска необходима для неровных дорог, «жесткая» лучше держит автомобиль на дороге в городском цикле.

Двухтрубный амортизатор

Устройство стойки двухтрубного типа преобладает на рынке. Гидравлическая смесь при сжатии перетекает из цилиндра меньшего диаметра в больший, сжимает находящийся там воздух. При отбое открывается клапан, жидкость возвращается во внутреннюю колбу. Основными характеристиками масла/газа, использующихся для наполнения колбы, являются несжимаемость, вязкость.


Недостатком схемы является излишнее насыщение смеси воздухом, поскольку, она перетекает из цилиндра в цилиндр через разные клапаны (явление аэрации). При движении машины механическая энергия (колебания корпуса на неровностях дороги) преобразуется в тепловую (расширение/сжатие гидравлической смеси). Двойной корпус хуже охлаждается, поэтому, данное устройство амортизатора недостаточно эффективно. Двухтрубные модели не могут устанавливаться с нижним положением штока, поскольку это гарантирует неправильную работу.

Однотрубная стойка

Устройство амортизатора однотрубного типа отличается от предыдущего варианта встроенными в поршень клапанами (система De Carbon). При использовании гидропневматической смеси газ отделяется от жидкости плавающим поршнем. Охлаждение данной конструкции происходит эффективнее, однако, усложняется конструкция клапанов. В определенных модификациях используются отверстия, канавки. Автомобиль, использующий данное устройство амортизатора, увереннее «держит дорогу». При одинаковых габаритах однотрубная модель имеет больший объем рабочей камеры. Отделение газа поршнем позволяет использовать любые варианты установки (шток вверх/шток вниз). При этом неподрессоренная масса автомобиля снижается.

Недостатками такой стойки являются:

  1. уязвимость – узел чувствителен к механическим повреждениям, любая вмятина корпуса гарантирует необходимость замены
  2. интенсивный теплообмен – однотрубные стойки зависимы от окружающей температуры, в разную погоду характеристики меняются, подвеска становится мягче в мороз, жестче в жару

Для улучшения характеристик амортизатора производители используют вынос гидравлической, газовой камер за пределы цилиндра. Таким образом, не изменяя размеров, увеличивается объем рабочей смеси, исчезает зависимость от погоды, увеличивается ход штока. Клапаны сжатия, установленные в каналах движения масла, позволяют изменять/настраивать режимы работы (скорость, длина хода штока, жесткость).

Гидравлический амортизатор


Несмотря на простую схему амортизатора, он может изменять характеристики за счет дополнительных встроенных узлов. Каждой марке автомобиля присущи индивидуальные особенности, поэтому, стойки должны учитывать амплитуды колебаний, режимы езды, манеру вождения. При закрытых клапанах, при движении жидкости по обводному каналу, получается абсолютно жесткая система. Открытый клапан компенсационной камеры добавляет системе «гибкости». Разные сечения впускного, выпускного клапанов создают несимметричную систему. Центровые клапана на поршне создают нелинейную «мягкую» систему стойки.

Газо-гидравлический амортизатор

Схема данного амортизатора автомобиля имеет небольшие отличия от предыдущего варианта. Газ под высоким давлением удерживается внутри манжетами, прокладками. Вместо воздуха производители используют азот, либо другие инертные газы. Стойки меньшего диаметра наполнены газом высокого давления, и наоборот. Кроме того, давление газа амортизатора  автомобиля в передних, задних узлах так же отличается. На классике ВАЗ пружины устанавливаются отдельно, на других моделях стойки скомпонованы в один узел с наружным расположением пружины, специальным креплением. При этом пружина не всегда является главным элементом узла, а, лишь, дублирует гидравлику.


Высота стойки регулируется гайкой, позволяя менять клиренс автомобиля. Возможно следующее крепление амортизатора автомобиля к кузову, подвеске:
  • проушина/проушина
  • штырь/штырь
  • нижняя проушина/штырь
  • нижняя поперечина/верхний штырь
  • вставной амортизатор

Наиболее часто используются первые три варианта, как самые удобные в установке.

Роль амортизатора в подвеске авто


Узел предназначен для гашения колебаний кузова автомобиля (вертикальных). Они возникают при поездках по неровной дороге, динамичном наборе скорости, резком торможении. Вхождение на скорости в поворот снижает сцепление колес с дорогой. Разнообразие конструкций, составов смесей обусловлено различными условиями эксплуатации автомобиля. Увеличение вязкости используемой жидкости приводит к повышению «жесткости», повышенному выделению тепла.

znanieavto.ru

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
