Центральный замок — как подключить центральный замок к сигнализации
Поскольку центральный замок является одним из наиболее сложных в плане монтажа элементов системы сигнализации, работа по его установке требует много времени и терпения. Для начала, непосредственно перед подключением, необходимо выяснить точную модификацию механизма, используемого в вашем автомобиле. В данной статье мы попытаемся разобраться, чем отличаются основные виды центральных замков и изучить специфику их подключения.
Замок с минусовым импульсным механизмом
Принцип его работы достаточно прост: при подаче минуса на проводку механизма он срабатывает, отпирая или запирая дверь. Чтобы испытать его работу на практике, достаточно воспользоваться пробником, выведенным на массу. При контакте пробника с управляющим проводом, выходящим из двери, запорный механизм должен срабатывать. Следует отметить, что пробник для теста должен обладать не диодной, а обычной лампочкой, иначе его воздействия может быть не достаточно.
Таким образом, отыскав контрольную проводку, проверяем ее работоспособность при закрытой двери с водительской стороны.

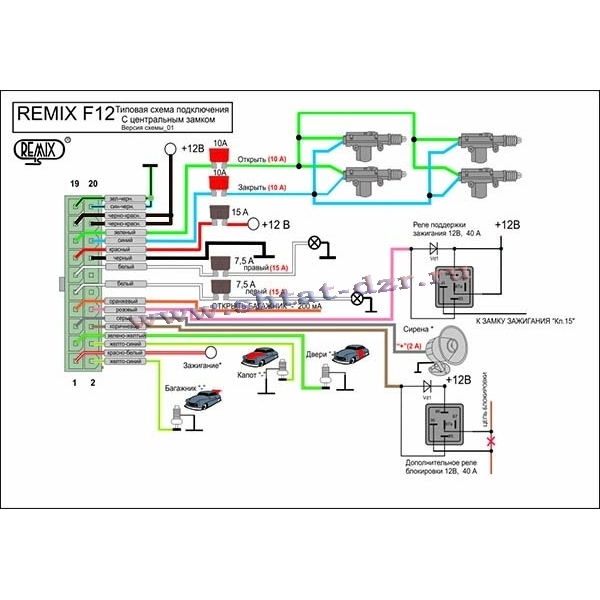

Дальше подробно должна быть подробно изучена схема подключения центрального замка к сигнализации. Наша задача состоит в том, чтобы найти реле основного запорного блока. Для этого несколько раз открываем и закрываем двери при помощи пульта, прислушиваюсь к щелчку искомого реле. Отыскав его точное местонахождение в центральном замке, внимательно осматриваем данный элемент, есть ли возможность его разобрать. Если блок разборный не составит особого труда найти специальные выводы для подачи минусового заряда, с помощью которых можно управлять замочным механизмом. К выводам припаиваются провода системы сигнализации и, в принципе, задача подключения замка решена.
В некоторых моделях авто управляющая проводка находится внутри дверной конструкции. В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка.
Если управляющая проводка находится именно здесь, сигнализацию придется подводить внутрь двери.
Подключение к центральному замку с минусовыми контактами, как не трудно догадаться, осуществляется через подвод к ним минусового напряжения. Проще всего в таком случае подключить сигнализацию со слаботочными минусовыми выходами, так как оно проводится напрямую через соединение с управляющими проводами замка. Однако если сигнализация содержит отрицательно-положительные выходы, для такого соединения потребуется дополнительный диод, отводящий минусовую часть на замок, а плюс в это время отсекается. Добавление диода крайне важно, поскольку в ином случае электроника автомобиля может выйти из строя. Для сигнализаций, оборудованных силовыми выходами, рекомендуется такая схема монтажа: НР контакты в реле подключаются к минусу, НЗ контакты игнорируются, а общие контакты соединяются с управляющей проводкой.
Замок с положительным импульсным механизмом
Аналогично с первым видом центрального замка, данное устройство также управляется через два провода, только для срабатывания в данном случае потребуется подача плюса.
Поиск реле также идентичен – используем пробник с посадкой на плюс.
При наличии сигнализации со слаботочными минусовыми выходами, ее подключение к центральному замку потребует дополнительные реле. Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек – к основной проводке.
Слаботочные выходы отрицательно-положительной сигнализации можно подключать непосредственно к замку с помощью диодов, отводя плюсы к его выходам и игнорируя минусы. Соблюдение полярности в данном случае также важно, ввиду опасности выхода из строя сигнализации. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка.
Замок с механизмом переменной полярности
Наиболее сложная из распространенных схем, наиболее часто встречающаяся в автомобилях производства США.
Действующая схема подключения центрального замка к сигнализации в данном случае предусматривает непосредственное соединение с силовыми проводами.
Поиск проводов также выглядит немного сложнее. Посадив пробник на плюс, начинаем искать нужный провод с минусовым зарядом. После того как лампочка загорится, запускаем замок с пульта или центральной кнопки, если лампочка потухла при срабатывании запорного механизма, и снова загорелась при повторном цикле, меняем полярность пробника и еще раз тестируем найденный проводок, включаю и выключая центральный замок с пульта. Если лампочка и на этот раз потухла и загорелась – мы нашли один из управляющих проводов, коих в системе два. По аналогии ищем второй контакт.
Специфика данной системы состоит в том, что найденные кабели управляют приводом дверного механизма. Это миниатюрный моторчик, на который поочередно подается положительный и отрицательный заряд. При смене полярности входного заряда привод меняет направление своих оборотов, регулируя тем самым порядок открытия и закрытия дверей.
Подключение сигнализации такого рода системе требуется особая осторожность. В процессе монтажа придется вручную разрезать силовые провода, подключая в разрыв выходы охранной системы. Несоблюдение полярности, неправильное соединение силового провода способны уничтожить достаточно дорогостоящую систему, если предохранители не сработают в нужный момент.
После нахождения силовых проводов можно приступать к непосредственному монтажу. Отличия сигнализаций различных типов проявляются следующим образом:
* Отрицательно-положительная система со слаботочным питанием потребует два дополнительных реле. Врезное подключение центрального замка к сигнализации будет иметь такую схему: контакты НР, размещенные на реле цепляются к плюсу, релейные контакты НЗ отводятся к проводам отпирающей клавиши центрального запорного механизма, либо непосредственно на запорный блок, общие релейные контакты должны быть подсоединены к дверным приводам. Все выходы сигнализации соединяются с любой стороной релейной катушки, другая сторона половина ножек выводится или к положительному, или к отрицательному выводу (выбор зависит от типа выходов комплектной системы – если плюсовые выход, то реле выводится на минус и наоборот).
* Система, оснащенная силовыми выходами, монтируется следующим образом: выводы НР сигнализации подключаются к плюсу, контакты НЗ соотвественно к проводам клавиши управления замком либо непосредственно к блоку замка, общие контакты должны питать дверные электроприводы.

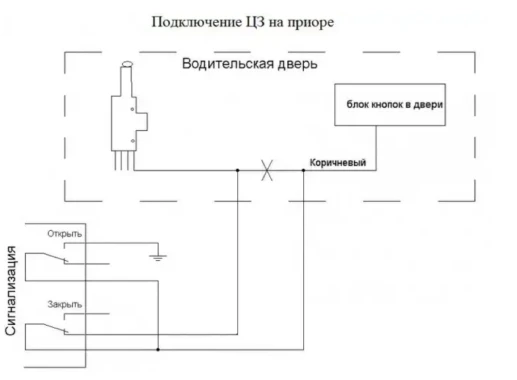

В тех случаях, когда конструкция центрального замка не поддается разборке, необходимо отыскать провода, ведущие от него к управляющим приводам и подсоединиться к ним по той же схеме, что и к центральному замку со сменной полярностью. Такой подход упрощает задачу монтажа сигнализации, когда вывод положительных/отрицательных зарядов на провода управления не дает результата. Подобные замочные блоки встречаются на автомобилях Honda, ВАЗах с заводскими запорными механизмами и Chevrolet Niva.
Для автомобилей, в которых отсутствуют собственный центральный замок, существует возможность установки некомплектных механизмов. Их подключение проводится по аналогичной схеме, что и приведенный выше вариант с небольшим отличием – релейные контакты НЗ выводятся в данном случае на минус.
Такой подход даже проще, поскольку врезка в уже существующую проводку, перед тем как подключить сигнализацию к центральному замку, не потребуется, соответственно, общие релейные контакты могут выводиться сразу на электроприводы.
Замок вакуумного типа
Такие устройства чаще всего встречаются в продукции немецкого автопрома. Их ключевое отличие состоит в том, что управлением замочным блоком осуществляется по одному проводу: если в нем плюс, дверь открывается, а если минус – закрывается. Данный провод можно найти либо возле компрессора в багажном отделении, либо он отходит от кнопки включения замка.
Перед тем как подключить центральный замок к сигнализации, по аналогии с предыдущим типом замка, нужно врезаться в контрольный провод. Дополнительный тест: во врезку со стороны компрессора при помощи пробника подайте сначала плюс, затем минус. Дверь должна совершить цикл открытия/закрытия.
* Охранная система, оснащаемая силовыми реле, подключается к вакуумному замку по следующей схеме: релейный контакт НР для открытия дверей выводится к плюсу, контакт НР для закрытия выводится на массу, релейный контакт НЗ для открытия внедряется в проводной разрыв, релейный контакт НЗ закрытия дверей соединяется с общим контактом реле закрытия.
Также общий контакт реле закрытия внедряется в проводной разрыв со стороны компрессора.
* Слаботочная система с минусовыми выходами подключается точно также через переходное реле. Выходы системы соединяются с одной группой контактов реле, другая сторона полностью выводится на плюс.
* Схема подключения слаботочной сигнализации с плюсовыми выходами точно такая же, только половина релейных контактов выводятся на минус.
Подключение автосигнализации к центральному замку
Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля!!!
Как правило, подключение к центральному замку является самой сложной и долгой задачей при установке сигнализации. Для подключения к центральному замку нужно знать – какой именно тип центрального замка стоит на Вашем авто. Типов этих не так уж и много.
1-ый тип: центральный замок, управляемый отрицательным импульсом
Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются.
Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком).
При попадании на нужный провод двери закроются или откроются. Вот они – нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери.
Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.
Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте – закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка.
Посмотрите, что представляет собой этот блок? Если его не сложно разобрать – разберите. Видите – там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле.
В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями.
Сюда и надо будет впаяться проводами от сигнализации.
Ещё одно место поиска проводов, управляющих центральным замком – дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя).
Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.
Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы.
Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.
Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды – минус идёт на провода центрального замка, плюс – не идет.
Это важно – иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.
Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.
2-й тип: центральный замок, управляемый положительным импульсом
Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс.
В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.
Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле – на плюс, вторая сторона катушек к проводам от автосигнализации.
Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды — плюсы идут на провода центрального замка, минусы — нет. Это важно — иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.
Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.
3-ий тип: центральный замок с переменной полярностью
Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам.
Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки.
Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком.
Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов.
Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей.
А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом – моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность – моторчик в другую сторону закрутился, и двери открылись.
При подключении сигнализации к такому замку нужно быть особенно внимательными.
Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители).
Поэтому – осторожность и семь раз отмерь, проверь, подумай – потом только сделай!
Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся.
Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле.
Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей.
Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные – то на плюс, если положительные – то на минус).
Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.
Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью.
Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).
Видео поиска проводов центрального замка (тип 3 — переменная полярность)
Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы.
Ну и, конечно, ничего разрезать не надо – вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).
Ещё один тип центрального замка, 4-ый: вакуумный
Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.
Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс – на этом же проводе должна появиться масса при закрытии.
Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации.
Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться.
Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.
Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле.
От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.
Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус. Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.
Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.
Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.
И ещё: (это чисто наше мнение) впаяться куда-нибудь для управления центральным замком – это последнее, если уже нет других выходов. Лучше постараться всё сделать вне блоков с помощью реле, диодов, транзисторов и т.
п.
В крайнем случае, есть же такие модули согласования, которые позволяют подключить сигнализацию к автомобилю через CAN! Используйте их.
Пытаюсь найти блок управления центральным замком — Ford Ranger 1998-2012
719235
Руководства по ремонту и опора для Ranger 3-го поколения, компактного пикапа производства Ford.
70 вопросов Посмотреть все
авиллетс23
Рем.: 1
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Не могу найти модуль управления центральным замком кто знает где он ford ranger 2006 4 двери
Ответьте на этот вопрос У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 0
Отмена
Самый полезный ответ
старая турция03 @oldturkey03
Респ: 718.
6k
885
831
2,2к
Опубликовано:
Опции
- Постоянная ссылка
- История
awillets23 на модели 2006 года расположен с правой стороны (со стороны пассажира) над защитной панелью. Убедитесь, что проблема связана с модулем дверного замка, а не с брелком.
Возможно, вам придется перепрограммировать это. Во всяком случае, вот схема подключения ваших дверных замков и т. д. Модуль дверного замка
Был ли этот ответ полезен?
Да №
Оценка 1
Отмена
электрика — Центральный замок Помощь: Почему на каждый дверной замок приходится 3 провода?
Tl;Dr: Я хочу, чтобы мои аварийные сигналы мигали с центральным замком. Мне нужно соединить их вместе с диодом с каждой стороны (слева и справа). Центральный замок имеет 3 провода
Мои вопросы:
Есть ли у кого-нибудь лучшие решения для включения аварийной сигнализации с дистанционным запиранием?
Кто-нибудь знает, что делает каждый провод? Почему их три?
Как проверить, какой провод положительный, а какой отрицательный? У меня мультиметр DT-830B с простыми щупами (острые). Я не хочу врезаться в каждый провод и просто использовать метод проб и ошибок, а затем заклеивать те, которые неверны (я бы только в крайнем случае).
Длинный вопрос:
В моей машине есть дистанционное запирание. Однако аварийные огни при этом не мигают. Это конструктивно, и физически нет связи между мигалками/аварийками и блоком управления центральным замком.
**Почему я спрашиваю? **
Я часто отхожу от машины и дистанционно запираю ее. Когда идет дождь, я не хочу возиться, чтобы убедиться, что машина заперта, и у меня всегда возникает паника, когда я проезжаю полмили по дороге, думая: «Я запер машину?». Аварийные огни были бы невероятно полезны, поэтому, когда я запираю или отпираю машину, аварийка мигает один раз. Это все, что мне нужно, чтобы признать, что я запер машину.
Как:
Я планирую заставить их мигать, впаяв их в провода в нижней левой (пассажирской) передней стойке. У меня есть доступ к дилерскому инструменту (TIS2000) с электрическими схемами для всего автомобиля. Я посмотрел схему подключения центрального замка и мигалки/аварийки.
Мой план:
Приправить в провод центрального замка, и провести по два провода каждый через диод (чтоб при моей индикации мигали оба индикатора!), а потом в провод аварийки с каждой стороны.
Хорошие новости:
Провода буквально рядом друг с другом, и это не особенно сложная работа.
Плохая новость:
Центральный замок имеет 3 провода! Я понятия не имею, какой провод что делает, и мне не особенно нравится идея сращивания каждого и быстрого теста, чтобы увидеть, положительный он или отрицательный.
Аварийная сигнализация будет мигать, если я нажму кнопку, чтобы запереть весь автомобиль внутри автомобиля (только со стороны водителя). Однако я никогда не запираю двери во время вождения, так что это редко проблема.
Вот электрические схемы и расположение разъемов
Разъемы в передней стойке
Весь блок управления центральным замком (не очень ясно)
Электропроводка двигателя замка 003 9030003
Электропроводка аварийных огней/мигалок/индикаторов
