Электросхема ВАЗ 2110: поиск неисправностей в проводке

Содержание:

Чтобы автомобиль работал максимально эффективно и надежно, требуется слаженная работа всех его систем. Одну из ведущих ролей в этом вопросе занимает электропроводка.

Сегодня мы поговорим про схему электропроводки, которая используется на автомобилях ВАЗ 2110, изучим основные компоненты, рассмотрим разницу между инжекторными и карбюраторными версиями.

Жгуты, провода

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

  1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
  2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
  3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
  4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
  5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
  6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

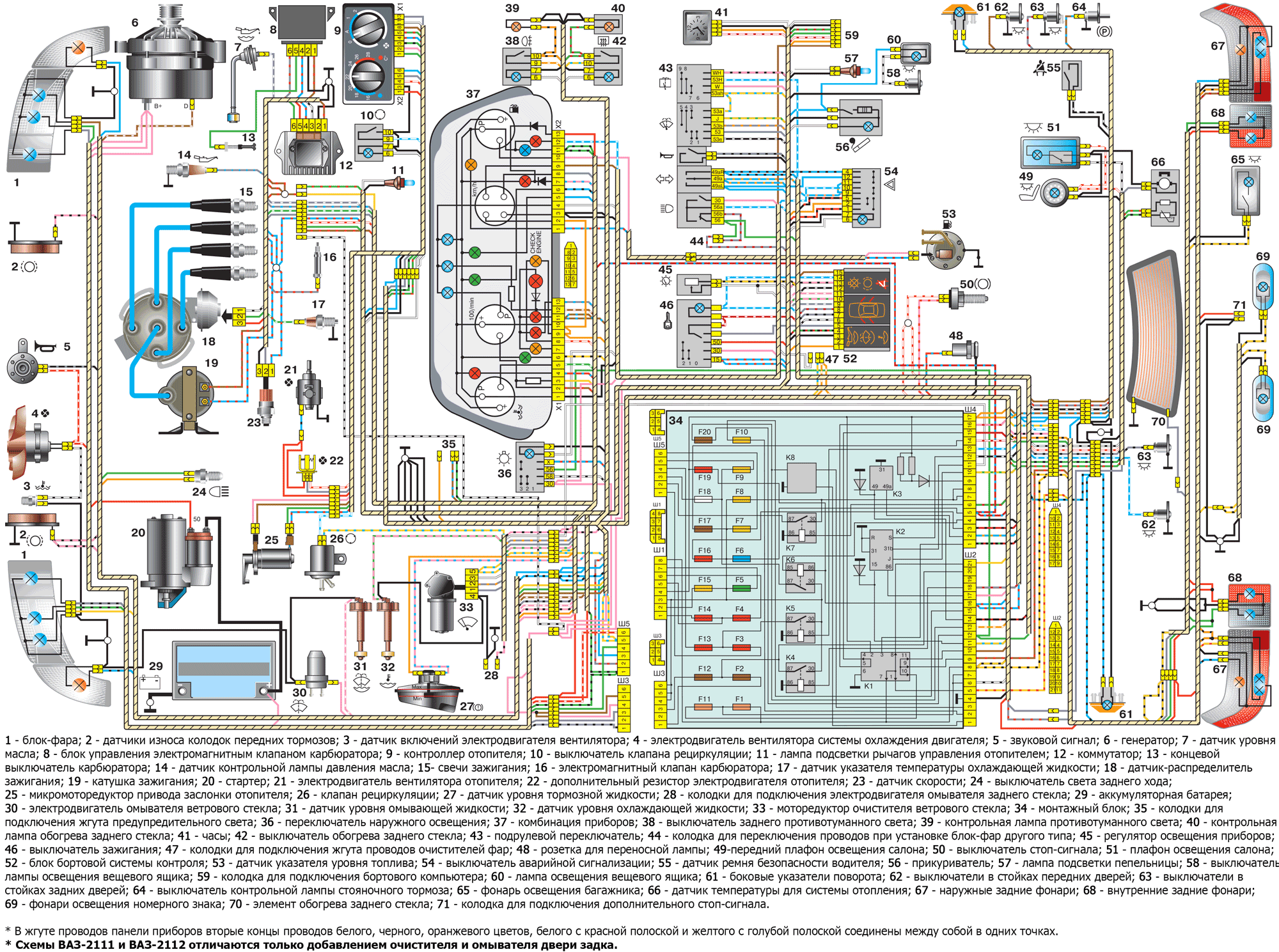

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Только спустя некоторое время появились более современные инжекторные версии. Они объективно лучше. Но это не отнимает того факта, что у многих под капотом их десятки стоит карбюратор.

Есть ли существенные отличия в плане электросхемы между карбюратором и инжектором? Можно сказать, что нет. Системы у карбюратора используются практически полностью те же, что на более современной версии.

Часть салонной проводки

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. В подкапотном пространстве вы даже найдете идентичные штекеры.

Единственным нюансом перехода с карюратора на инжектор является необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.

На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов (на карбюраторе его нет), система получается более сложной. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

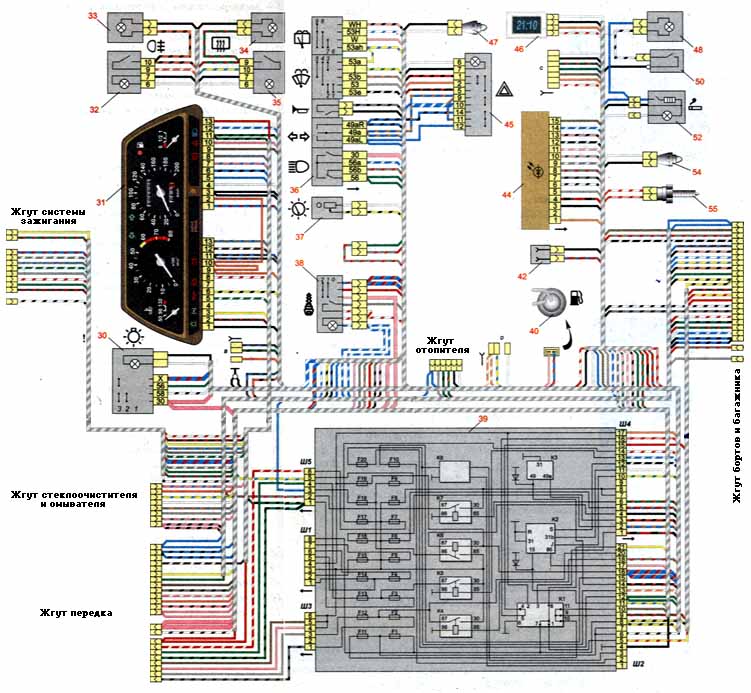

Проводка делится на салонную и подкапотную. Предлагаем вам ознакомиться со схемой проводки при виде сверху, а также разобраться, что какой элемент означает на этой схеме.

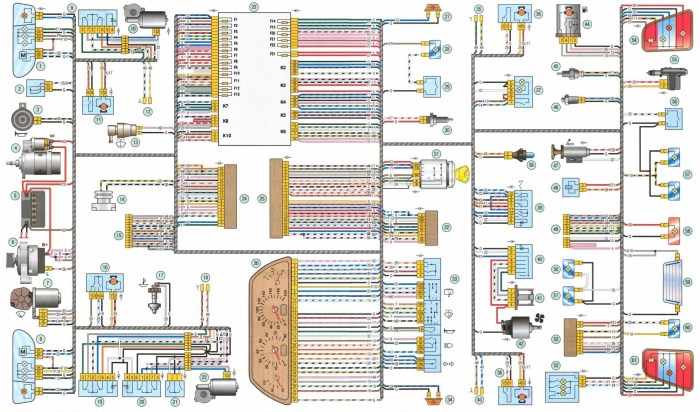

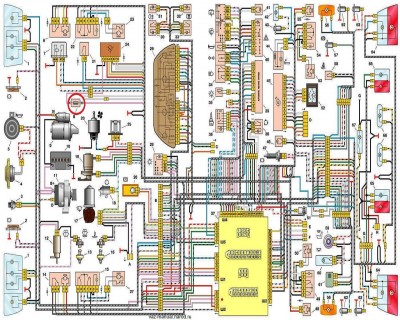

Схема электрооборудования

Номер компонента

Что означает

1.

Блок фара

2.

Датчик износа колодок на передних тормозах

3.

Выключатель фар заднего хода

4.

Электромотор вентилятора системы охлаждения мотора

5.

Клаксон или звуковой сигнал

6.

Мотородектор блокировки замка на передней правой двери

7.

Реле активации стеклоподъемников

8.

Предохранитель номиналом 8 А

9.

Стартер

10.

Аккумулятор

11.

Генератор

12.

Электромотор для омывателя лобового стекла

13.

Датчик уровня жидкости омывателя

14.

Моторедуктор блокировки замка передней левой двери

15.

Регулятор электростеклоподъемника передней левой двери

16.

Датчик уровня жидкости охлаждения

17.

Моторедуктор щеток лобового стекла (дворники)

18.

Рециркуляционный клапан

19.

Микромоторедуктор привода заслонки печки

20.

Электромотор печки

21.

Выключатель замка багажного отсека

22.

Регулятор стеклоподъемника передней правой двери

23.

Моторедуктор стеклоподъемника передней правой двери

24.

Блок управления системой блокировки дверных замков

25.

Допрезистор электромотора печки

26.

Датчик уровня тормозной жидкости

27.

Моторедуктор стеклоподъемника передней левой двери

28.

Регулятор наружного освещения

29.

Комбинация приборов на панели

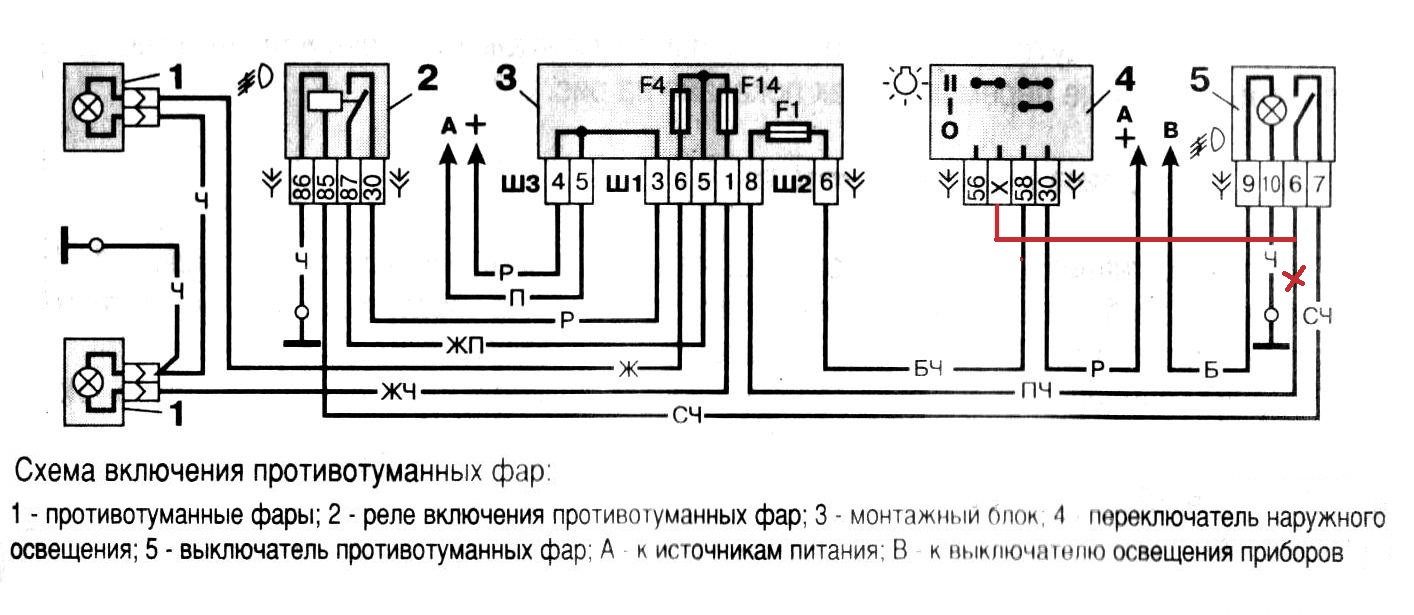

30.

Выключатель задних противотуманных фар

31.

Контрольная лампа противотуманок

32.

Контрольная лампа обогрева заднего стекла

33.

Выключатель обогрева заднего стекла

34.

Подрулевой регулятор (переключатель)

35.

Выключатель подсветки приборной панели

36.

Выключатель зажигания

37.

Монтажный блок

38.

Выключатель рециркуляционного клапана

39.

Регулятор отопителя

40.

Выключатель аварийки

41.

Лампа подсветки рычагом контроллеров отопителя

42.

Лампа подсветки бардачка

43.

Прикуриватель

44.

Блок индикации бортовой системы контроль

45.

Лампа подсветки пепельницы

46.

Выключатель тормозного сигнала

47.

Моторедуктор блокировки замка задней левой двери

48.

Регулятор стеклоподъемника задней левой двери

49.

Моторедуктор стеклоподъемника задней левой двери

50.

Розетка для подключения переносной лампы

51.

Часы

52.

Моторедуктор стеклоподъемника задней правой двери

53.

Регулятор стеклоподъемника задней правой двери

54.

Моторедуктор блокировки замка задней правой двери

55.

Боковой указатель поворотников

56.

Выключатель лампы подсветки стояночного тормоза

57.

Датчик ремня безопасности у водителя

58.

Плафон направленного света

59.

Плафон освещения салона

60.

Датчик температуры салона

61.

Выключатель в стойке передней двери

62.

Выключатель в стойке задней двери

63.

Наружный задний фонарь

64.

Внутренний задний фонарь

65.

Лампы подсветки номерного знака

66.

Лампа подсветки багажного отсека

Поиск неисправностей

Поиск любой неисправности проводки всегда начинается с контактов.

Чтобы проверить состояние контактов, необходимо тщательно проинспектировать провода, входящие в жгут системы. Делается это разными методами. А именно:

  • Проверка визуальной целостности;
  • Проверка прибором сопротивлений;
  • Инспекция надежности, целостности контактов и пр.

Особое внимание уделите высоковольным проводам. На них ложится большая ответственность для обеспечения работоспособности всего энергозависимого оборудования. Но при этом находятся они в достаточно неблагоприятной среде. Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой.

Есть несколько основных признаков неисправности в высоковольтных проводах:

  • При работе радио слышны шумы, которых ранее не было;
  • При движении автомобиль периодически дергается;
  • Повышаются показатели расхода топлива;
  • Двигатель начинает захлебываться при небольших оборотах;
  • Токсичность выхлопа существенно повышается.

Меры профилактики

Если вы заметили или заподозрили, что с электропроводкой возникли какие-то проблемы, воспользуйтесь мультиметром для проверки сопротивлений высоковольтников. Делается это следующим образом:

  • Черный провод вставляется в левое отверстие;
  • Красный провод устанавливается посередине;
  • Мультиметр включается в положение синей двадцатки;
  • Щупы между собой замыкаются;
  • Если мультиметр показывает, что сопротивление нулевое, тогда с высоковольтниками все хорошо;
  • Если стрелка указывает на 1, тогда сопротивление является выше нормы. Это говорит о том, что поврежденный провод подлежит обязательно замене.

Полезный мультиметр

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно опирайтесь на них.

  1. Разные провода могут показывать разное сопротивление. Это обусловлено разницей в длине. Потому берите во внимание подсказки из руководства по эксплуатации, где указаны нормальные показатели сопротивления того или иного высоковольтника.
  2. Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высоковольтников. Но если повышенное сопротивление выдает один провод, менять все равно нужно все. Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Прежде чем пытаться своими руками поменять или починить проводку, обязательно отключите минусовую клемму от аккумулятора. Невероятно важное правило, о котором никогда нельзя забывать.

 Загрузка ...

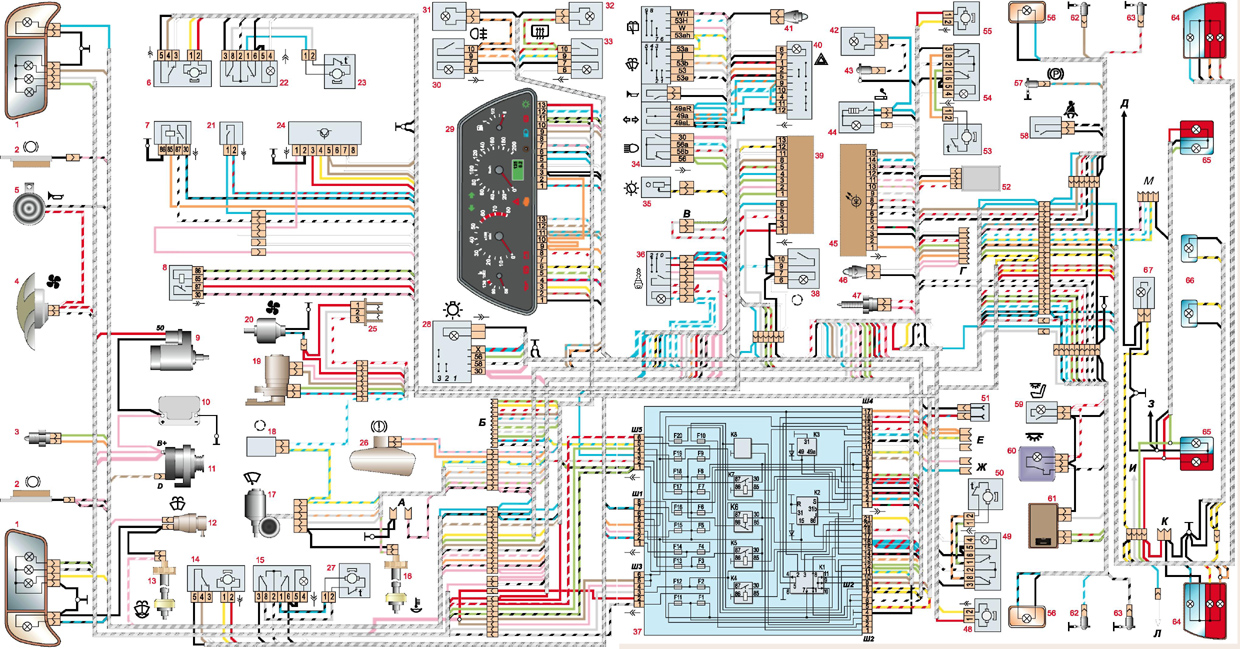

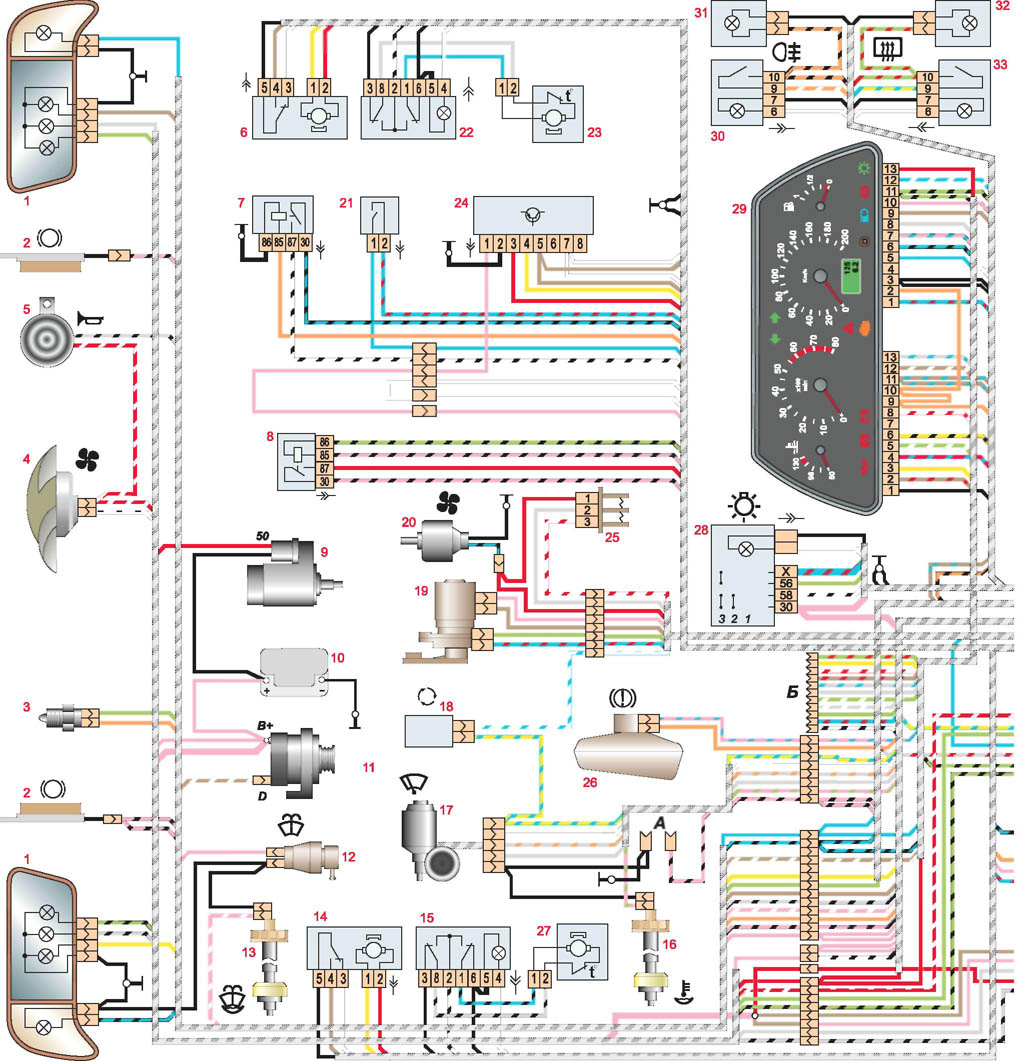

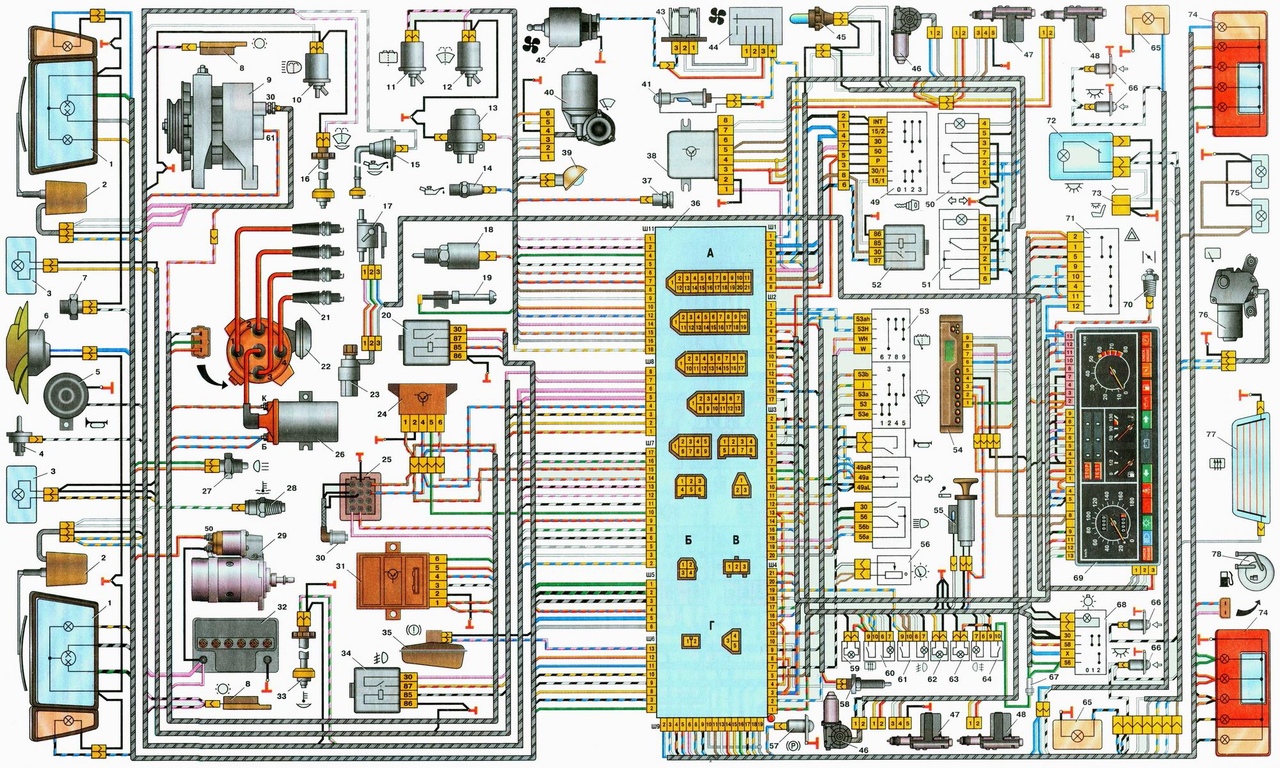

Схема электрооборудования автомобиля ВАЗ-21102 21112 21122

1 - блок-фара 35 - выключатель освещения приборов
2 - датчики износа колодок передних тормозов 36 - выключатель зажигания
3 - выключатель света заднего хода 37 - монтажный блок
4 - электродвигатель вентилятора системы охлаждения двигателя 38 - выключатель клапана рециркуляции
5 - звуковой сигнал 39 - контроллер отопителя
6 - моторедуктор блокировки замка правой передней двери 40 - выключатель аварийной сигнализации
7 - реле включения электростеклоподъемников 41 - лампа освещения рычагов управления отопителем
8 - предохранитель на 8 А 42 - лампа освещения вещевого ящика
9 - стартер 43 - выключатель лампы освещения вещевого ящика
10 - аккумуляторная батарея 44 - прикуриватель
11 - генератор 45 - блок индикации бортовой системы контроля
12 - электродвигатель омывателя ветрового стекла 46 - лампа освещения пепельницы
13 - датчик уровня омывающей жидкости 47 - выключатель сигнала торможения
14 - моторедуктор блокировки замка левой передней двери 48 - моторедуктор блокировки замка левой задней двери
15 - переключатель электростеклоподъемника левой передней двери 49 - переключатель электростеклоподъемника левой задней двери
16 - датчик уровня охлаждающей жидкости 50 - моторедуктор электростеклоподъемника левой задней двери
17 - моторедуктор очистителя ветрового стекла 51 - розетка для переносной лампы
18 - клапан рециркуляции 52 - часы
19 - микромоторедуктор привода заслонки отопителя 53 - моторедуктор электростеклоподъемника правой задней двери
20 - электродвигатель отопителя 54 - переключатель электростеклоподъемника правой задней двери
21 - выключатель замка багажника 55 - моторедуктор блокировки замка правой задней двери
22 - переключатель электростеклоподъемника правой передней двери 56 - боковой указатель поворота
23 - моторедуктор электростеклоподъемника правой передней двери 57 - выключатель контрольной лампы стояночного тормоза
24 - блок управления системы блокировки замков дверей 58 - датчик ремня безопасности водителя
25 - дополнительный резистор электродвигателя отопителя 59 - плафон направленного света
26 - датчик уровня тормозной жидкости 60 - плафон освещения салона
27 - моторедуктор электростеклоподъемника левой передней двери 61 - датчик температуры воздуха в салоне
28 - переключатель наружного освещения 62 - выключатель в стойке передней двери
29 - комбинация приборов 63 - выключатель в стойке задней двери
30 - выключатель заднего противотуманного света 64 - наружный задний фонарь
31 - контрольная лампа противотуманного света 65 - внутренний задний фонарь
32 - контрольная лампа обогрева заднего стекла 66 - фонари освещения номерного знака
33 - выключатель обогрева заднего стекла 67 - фонарь освещения багажника
34 - подрулевой переключатель

Электросхема ВАЗ-2112 инжектор 16 клапанов с описанием: фото

Здесь приводятся схемы управления двигателями ВАЗ-21120 и 21124. Они устанавливались на хэтчбеки «Лада» семейства 2112. Приводится и схема бортовой сети. Речь идёт о двигателях, содержащих 16 клапанов, и электросхема на ВАЗ-2112 состоит из отдельных частей: управление двигателем, общая схема. Цепь питания фар, габаритов и т.д. рассматривается в первой главе.

Изучаем по видео, как включить самодиагностику панели приборов для проверки её работы.

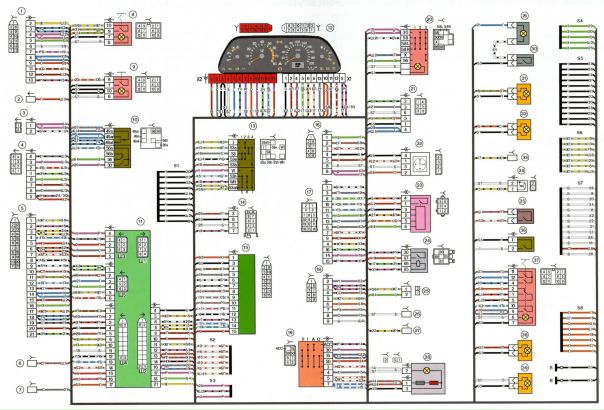

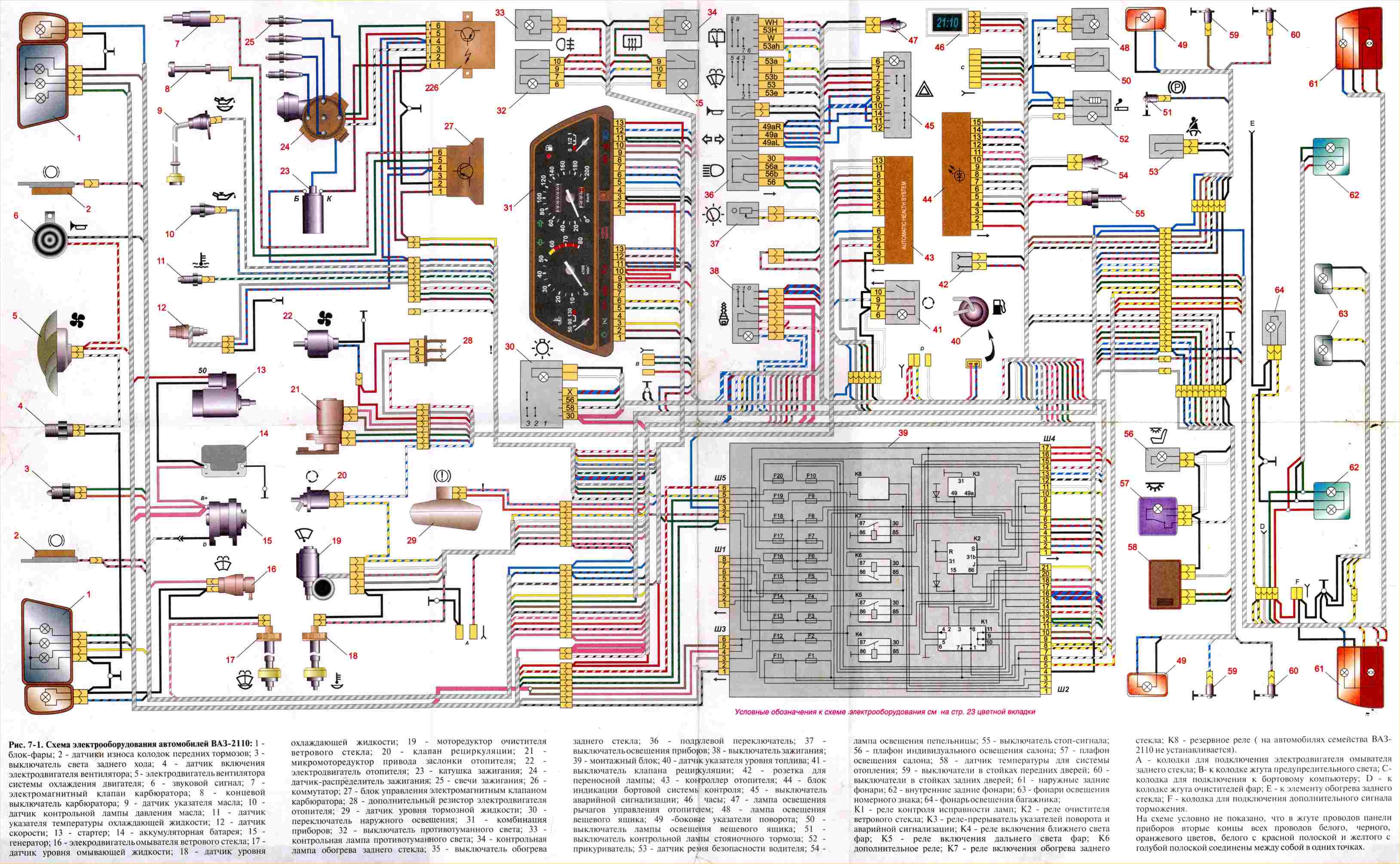

Схема электропроводки ВАЗ-2112

Схема проводки авто в кузове «хэтчбек» (для увеличения нажмите на картинку)

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Все концевики дверей при закрытых дверях остаются разомкнутыми. Мы приводим электросхему на ВАЗ-2112 с описанием, а сведения о концевиках будут полезны установщикам сигналок.

Заметьте, что питание стартера может подключаться по-разному. Либо ток на клемму 50 поступает напрямую с замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.

Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).

Главный блок предохранителей и реле

Здесь деталь 5 – это «реле 9», а 7 – «реле 10».

Стеклоподъёмники

Когда зажигание включено, реле 11 замыкает контакты. Тем самым разрешается работа стеклоподъёмников, управляемых селекторами 3, 4, 9 и 10.

Без зажигания стеклоподъёмники не работают

Других пояснений схема не требует.

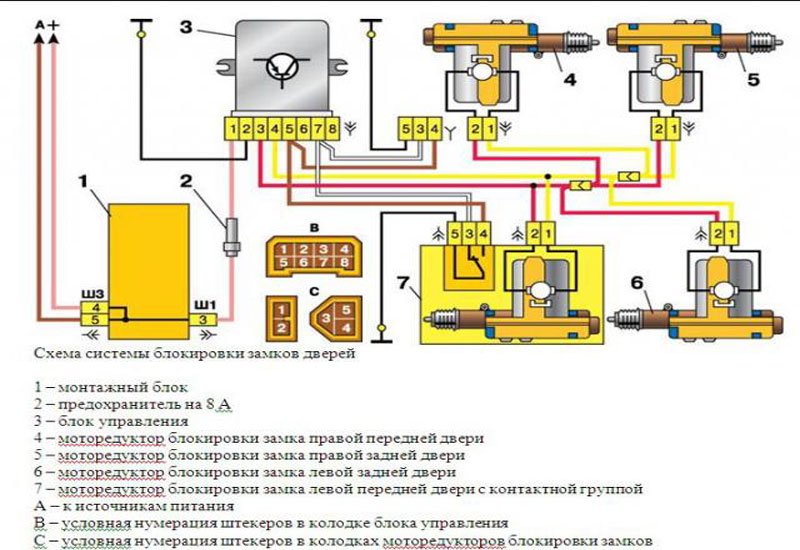

Центральный замок

На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.

Актуаторы, блок ЦЗ и один концевик

Казалось бы, тут всё просто. Но в описании на электросхему ВАЗ-2112 обычно не сообщают главного: белый шнур – это вход для команды «Открыть», коричневый – «Закрыть».

Существует вариант схемы, где в модуле 7 размещён только концевик (без актуатора).

Фары

Реле K4 включает лампы ближнего света, K5 – дальнего.

Блок-фары с однонитевыми лампами

Подрулевой селектор 3 включает только реле K5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:

  • Селектор 3 служит для выбора режима «ближний/дальний»;
  • С его же помощью кратковременно включают лампы дальнего света.

Всё просто: когда переключатель 4 находится в положении II, реле K4 замыкает свои контакты. И значит, в режиме «дальний свет» работают все лампы сразу.

Габариты, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо реле K1 показаны перемычки.

Габариты, подсветка номера, стоп-сигнал, подсветка приборов

Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).

Яркость подсветки приборов регулируется резистором 9. Но есть нюанс: выключатель 3 должен находиться в положении I или II. Этим положениям соответствует включение индикатора 5 (на приборке).

Поворотники

Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.

Основа схемы – реле-прерыватель

Без подачи тока с замка зажигания поворотники не работают. Существует и режим работы «Аварийная сигнализация», когда:

  • Выключатель 4 находится в верхнем положении;
  • Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.

В режиме аварийки мигают шесть ламп сразу (обе стороны).

При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. В нормальном состоянии она равна 1,2-1,9 Гц.

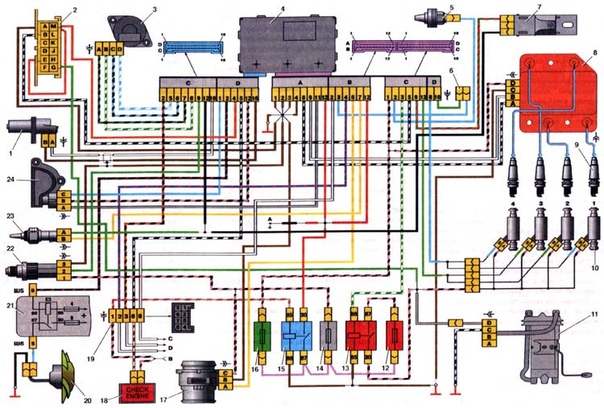

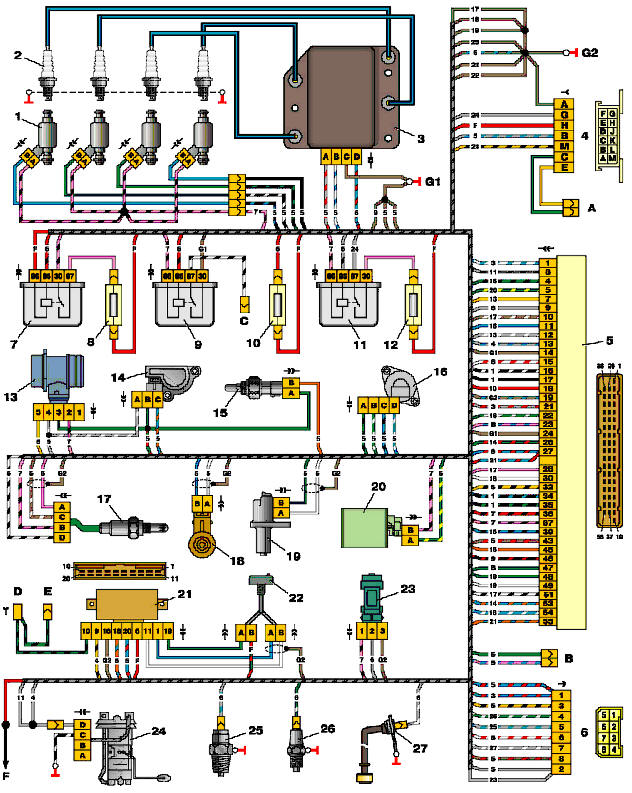

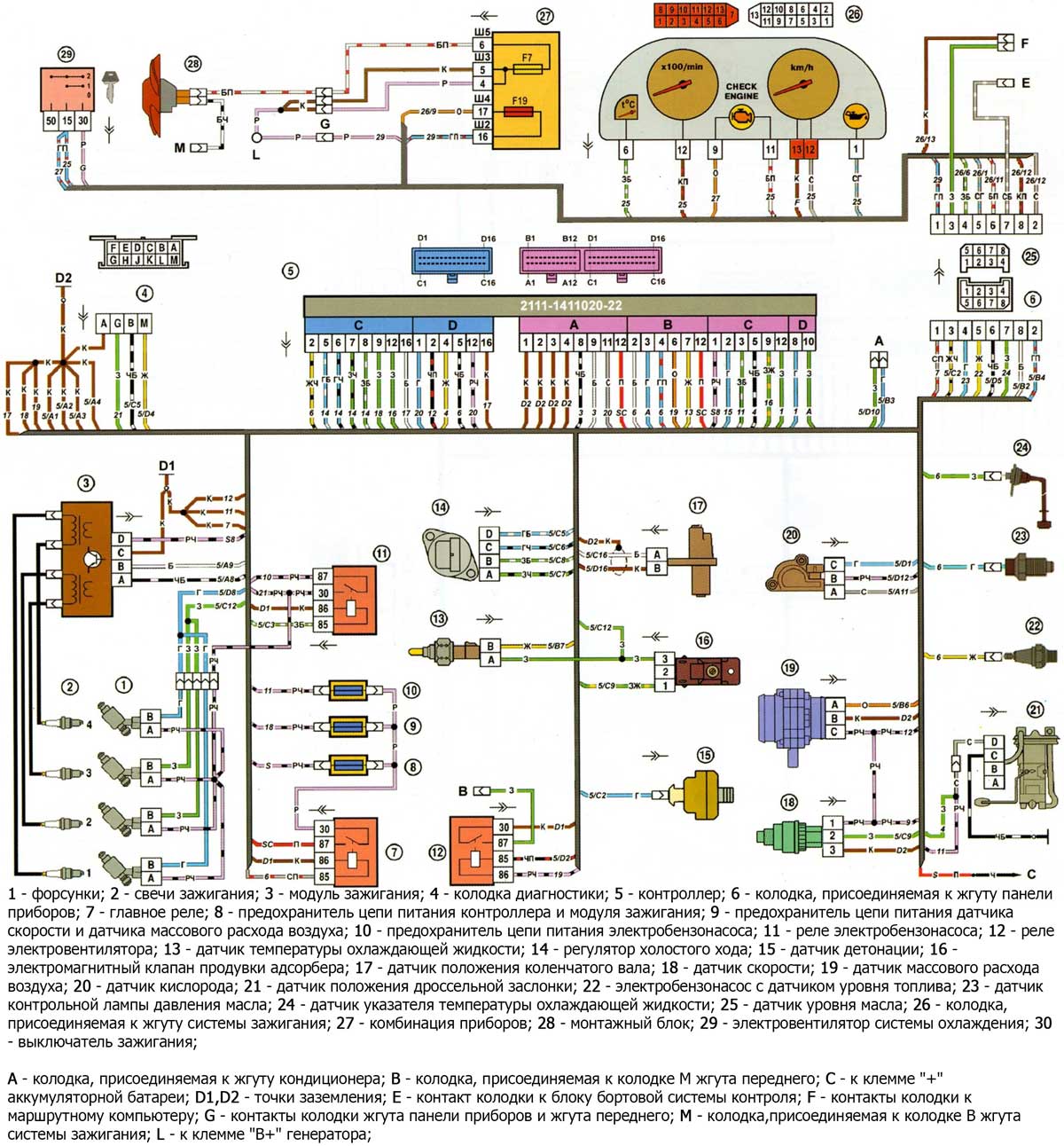

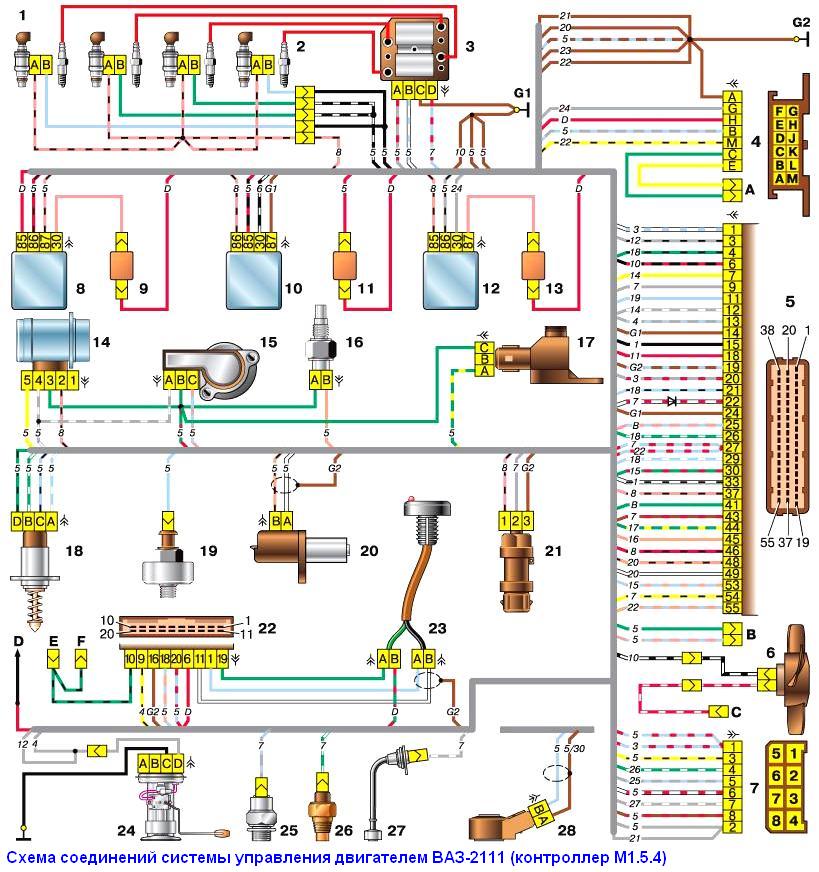

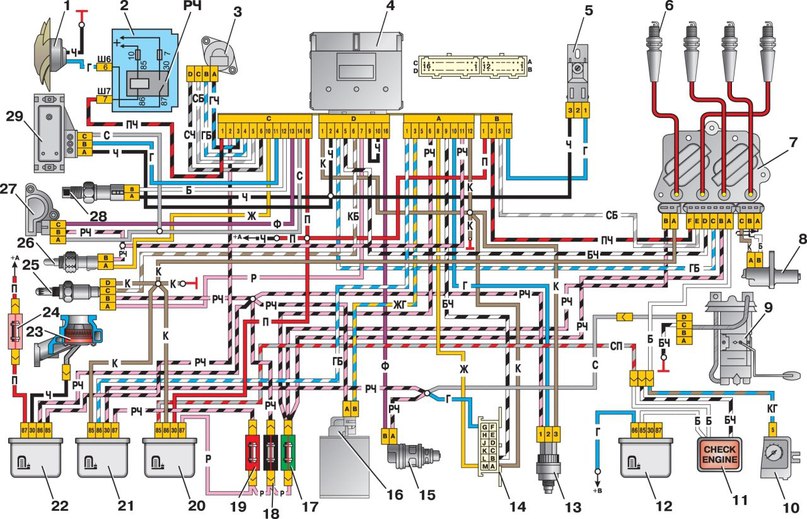

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

Мотор21120 (Евро-2)21124 (Евро-2)21124 (Евро-3)
Форсунки122
Катушка зажигания-11
Свечи2--
Модуль зажигания3--
Разъём диагностики4ББ
ЭБУ533
Отводы на приборку6ЕЕ
Реле зажигания (6)744
Предохранитель цепей зажигания (1)855
Реле вентилятора (4)966
Предохранитель вентилятора (2)1077
Реле бензонасоса (5)1188
Предохранитель бензонасоса (3)1299
ДМРВ131010
Датчик неровной дороги--11
ДПДЗ141112
ДТОЖ151213
РХХ161714
Лямбда-зонд основной171415
Лямбда-зонд дополнительный--16
Датчик детонации181518
ДПКВ191619
Клапан продувки адсорбера201317
Блок АПС211820
Индикатор АПС221921
Датчик скорости232123
Бензонасос + датчик уровня242224
Датчик давления масла252325
Датчик термометра тосола262426
Датчик уровня масла27--
Датчик фаз282022
Разъём ABSAАА
Разъём кондиционераBВВ
Разъём вентилятораC--
Подсветка замка зажигания (к бело-голубому проводу)D+E--
Отводы к жгуту дверей-ДД
+АКБFГГ
МассаG1+G2G1+G2G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Советы по монтажу на видео

инструкция с фото проводка и видео 16 клапанов • Сам автоэлектрик

Современные автомобили ВАЗ 2112 — транспортные средства, состоящие из множества агрегатов, узлов и, конечно, электрооборудования.  Представить без последнего их просто не получается, поэтому каждый автолюбитель должен хотя бы чуть-чуть разбираться в проводке. Это даст возможность сэкономить деньги на малозначительном ремонте и не ждать эвакуатор.

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

  • воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
  • запуск мотора;
  • работу головных осветительных приборов в ночное время для освещения дорожного полотна;
  • противотуманные фары при движении в условиях ограниченной видимости;
  • световую индикацию приборной шкалы;
  • габаритные огни для обнаружения автомобиля в темное время суток;
  • поворотных указателей;
  • сигнальные устройства.
Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

  • «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
  • звуковых сигналов, в случае экстренного события;
  • поиск искры при отказе двигателя;
  • проигрывателя компакт-дисков, а также радио;
  • стеклоподъемников;
  • обогревателей лобового и заднего стекла;
  • ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей. Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

  •  запуска двигателя электростартером;
  •  подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

  1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
  2. повышенную мощность и более долгую продолжительность искрового разряда;
  3. увеличенный срок эксплуатации свече зажигания;
  4. контакты прерывателя практически не выходят из строя;
  5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
  6.  облегчается запуск двигателя;
  7. мотор становится приемистей и экономичней.
Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

  1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

Совет: не рекомендуется делать сильный натяг, он существенно сократит срок эксплуатации ремня.

  1. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.
Проверка и замена предохранителя
  1. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:
  • толстый – от аккумуляторной батареи к стартеру,
  • тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Совет: во время движения только на АКБ для снижения потребления бортовой электроэнергии отключите как можно больше приборов – радио, вентилятор отопителя и т.п.

Вывод

Хотя схема проводки ВАЗ 2112 на первый взгляд сильно запутана, все же благодаря разноцветной изоляции удается ее нередко отремонтировать самостоятельно. В этом помогает также ее схема, которая всегда должна быть под рукой во время таких работ. Видео в статье поможет понять процесс более детально.

Проводка ВАЗ 2110 (фото)

Если не самую главную, то одну из ведущих ролей в том, чтобы все системы и устройства автомобиля надежно функционировали, играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также, как обеспечить необходимые условия для ее безотказной работы и производить наладку своими руками.

Проводка по панелью

Базовые принципы

Независимо от того, установлен в вашем ВАЗ 2110 карбюратор или инжектор, базовые принципы в прокладывании проводки одинаковые. Найти схему электропроводки совсем не трудно, главное – разобраться в ней. Собственно, по месту расположения проводка есть подкапотная и салонная.

Ее базовые принципы одинаковы, и сводятся к тому, что:

  • какое бы устройство автомобиля, работающее на электричестве, вы не взяли, его соединение будет однопроводным. Причем, создатели ВАЗ 2110 с самого начала предусмотрели, что как на схемах в руководстве по эксплуатации, так и в реалиях цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключено с помощью проводов четко определённого цвета. К каждому агрегату идет свой жгут проводов, заключенных в колодки. Естественно, сделано это для того, чтобы тому, кто занимается ремонтом своими руками, было проще разобраться в этом хитросплетении. Таким образом, подкапотная замена проводки становится более понятной. Совет: если у вас небольшая проблема с конкретным оборудованием, и нужна замена всего одного провода, лучше не жадничать, и не менять его на первый попавшийся. Купите полный жгут и замените именно на провод нужного цвета – вам же самим будет потом проще;
  • провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также его цвет не менять. Во всех схемах его обозначают как «П», то есть – плюс;
  • а вот роль «минуса» (по другому – массы) отведена автомобильному кузову;
  • все выводы любых потребителей электричества напрямую соединены с кузовом;
  • каждая система, к которой подключена электрика, имеет собственный жгут проводов.

Схема электропроводки

У ВАЗ 2110 постоянно, если аккумулятор подключен, все электрооборудование под напряжением. Вот почему, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомашины) настоятельно рекомендуется АКБ отсоединить.

Бесконтактная система

Кроме этого, электрика представлена еще бесконтактной системой – она нужна для эффективного образования искры для сгорания топливной смеси. Эта система не может действовать без высоковольтных проводов.

Карбюраторный автомобиль

Когда с конвейера только начали сходить первые ВАЗ 2110, их комплектация включала карбюратор, который впоследствии сменил инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Проводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Более того, если вы, к примеру, решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы сможете установить все электрооборудование довольно легко. Дело в том, что как в более старых ВАЗ 2110, так и в современных, подкапотная электрика почти не отличается.

Электрическая схема карбюраторного автомобиля

Более того, подкапотная проводка имеет идентичные штекера. Конечно же, при подобной переделке своими руками лучше всего поменять весь жгут проводов, поскольку старые могут иметь незаметные глазу дефекты и неполадки.

Единственное, что вам придется добавить, устанавливая инжектор, а с ним и необходимые узлы, — это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, поскольку карбюратор – это уже устаревшая деталь автомобиля. Он и менее надежен, и не в силах обеспечить такую точную подачу топливной смеси.

Инжекторная «десятка»

Кроме той проводки, которая предусмотрена для ВАЗ 2110- карбюратор, «десятка» — инжектор укомплектована также рядом плавких предохранителей, которые защищают почти всю ее от возможности замыкания.

Конструктивно не предусмотрены предохранители только для подачи электрики релейным проводом от аккумулятора, в цепи запуска машины и зажигания, а также для провода, идущего к генератору.

Электрическая схема инжекторного автомобиля

Кроме того, инжектор (в отличие от карбюратора) – более сложная система, и чтобы починить ее своими руками, нужно хорошо в ней разбираться. Контролер в этой системе проводки «считывает» работу всех систем, тем самым определяя и задавая многие показатели – расчет топливной смеси и т.п.

Выявление поломок

На самом деле поиск неисправности проводки необходимо начинать искать в контактах. Причем, проверять нужно все провода, которые входят в жгут: их визуальную целостность, сопротивление, надежность контактов и т.п.

Особое внимание нужно направить на осмотр и, возможно, замену высоковольтных проводов. Почему именно на них? Потому что подкапотная среда, где они находятся, не очень благоприятна для электропроводки, а задача, стоящая перед ними, весьма важна. На высоковольтных проводах лежит обязанность по передаче импульсов к свечам от катушки зажигания.

Высоковольтные провода

Признаки их неисправности:

  1. В работе радио возникают шумы, чего раньше не наблюдалось;
  2. Автомобиль дергается;
  3. Увеличивается расход топлива;
  4. Двигатель «давится» на невысоких оборотах;
  5. Выхлоп становится более токсичным.

Профилактика

Заподозрив неисправность, необходимо проверить сопротивление высоковольтных проводов с помощью мультиметра. Черный провод нужно установить в левое отверстие, посередке – красный. Мультиметр должен быть в положении синей 20ки, щупы замкнуть между собой.

Если сопротивление нулевое, значит все в порядке. Если же стрелка мультиметра показывает 1, значит, сопротивление выше предельного, такой провод подлежит замене. Причем, учтите, что разные провода могут выдавать разное сопротивление из-за разницы в длине.

Поскольку подкапотная среда агрессивна, то даже если один их высоковольтных выдает повышенное сопротивление, менять нужно все провода на ВАЗ 2110, потому что, если подвел один, то скоро подведут и другие.

Произвести замену своими руками совершенно не сложно, нужна только аккуратность и внимательность. И еще раз напоминаем: прежде, чем лезть к проводам, отключите аккумулятор!

Оцените статью: Поделитесь с друзьями!

Электросхема ваз 21104 инжектор 16 клапанов с описанием

Главная » Разное » Электросхема ваз 21104 инжектор 16 клапанов с описанием

Схема ВАЗ 2110 | 2 Схемы

Приводятся цветные схемы электропроводки ВАЗ 2110 (инжектор и с карбюраторным двигателем) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта автомобиля. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Электропроводка ВАЗ-2110 есть двух типов: карбюратор и инжектор. В них небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

ВАЗ 2110 — модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI — самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина — 4950 мм, ширина — 1700 мм, высота — 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:

  • Электростеклоподъемники;
  • Блокировка замков дверей;
  • Блокировка замка багажника;
  • Обивка сидений из бархата;
  • Иммобилайзер;
  • Передние сиденья с обогревом;
  • Вентилируемые 14-дюймовые тормозные диски;
  • Спойлер задка с дополнительным стоп-сигналом;
  • Противотуманные фары.

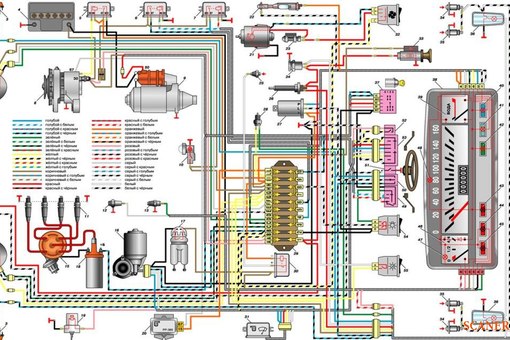

Электросхема проводки ВАЗ 2110 карбюратор

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.

Полную схему одним файлом смотрите далее (клик для увеличения):

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Схема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – звуковой сигнал
4 – вентилятор системы охлаждения
5 – выключатель света заднего хода
6 – аккумуляторная батарея
7 – генератор
8 – датчик контрольной лампы давления масла
9 – датчик уровня масла
10 – свечи зажигания
11 – форсунки
12 – регулятор холостого хода
13 – колодки электронного блока управления
14 – датчик положения дроссельной заслонки
15 – датчик положения коленчатого вала
16 – модуль зажигания
17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18 – стартер
19 – колодка диагностики
20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
21 – датчик скорости
22 – реле включения бензонасоса
23, 35, 39 – плавкие предохранители
24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – вентилятор отопителя
28 – насос омывателя ветрового стекла
29 – датчик уровня омывающей жидкости
30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости
32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя
34 – реле включения питания системы впрыска
36 – клапан продувки адсорбера
37 – датчик массового расхода воздуха
38 – реле включения вентилятора системы охлаждения
40 – переключатель наружного освещения
41 – датчик детонации ВАЗ-2110 инжектор
42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43 – контрольная лампа противотуманного света
44 – контрольная лампа обогрева заднего стекла
45 – выключатель противотуманного света
46 – выключатель обогрева заднего стекла
47 – комбинация приборов
48 – монтажный блок
49 – датчик уровня топлива
50 – выключатель зажигания
51 – регулятор яркости подсветки приборов
52 – подрулевой переключатель
53 – лампа подсветки рычагов управления отопителем
54 – выключатель аварийной сигнализации
55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля
58 – боковые указатели поворота
59 – датчик температуры для системы отопления
60 – плафон освещения салона
61 – передний плафон освещения салона
62 – розетка для переносной лампы
63 – электронные часы
64 – выключатели в стойках передних дверей
65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика
67 – выключатель освещения вещевого ящика
68 – прикуриватель
69 – лампа освещения пепельницы
70 – выключатель стоп-сигнала
71 – элемент обогрева заднего стекла
72 – наружные задние фонари
73 – внутренние задние фонари
74 – лампы освещения номерного знака
75 – лампа освещения багажника

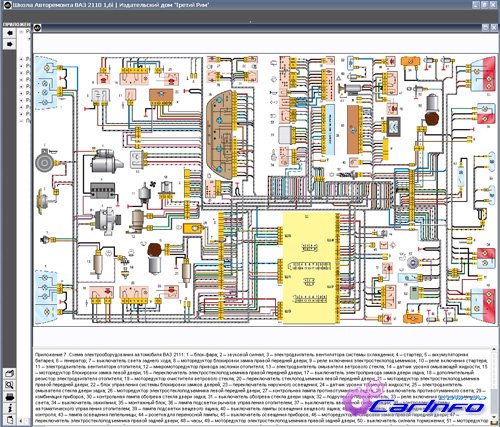

Полную схему одним файлом смотрите далее (клик для увеличения):

Схема ВАЗ 2110 инжектор 16 клапанов

1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Электрическая схема ЭСУД ВАЗ-21101

1 — контроллер ВАЗ-21101;
2 — колодка жгута системы зажигания к жгуту салонной группы АБС ;
3 — колодка диагностики;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — катушка зажигания;
7 — свечи зажигания;
8 — форсунки;
9 — электробензонасос;
10 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
11 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12 — колодка жгута системы зажигания к жгуту форсунок;
13 — колодка жгута форсунок к жгуту системы зажигания;
14 — датчик скорости;
15 — регулятор холостого хода;
16 — датчик положения дроссельной заслонки;
17 — датчик температуры охлаждающей жидкости;
18 — датчик массового расхода воздуха;
19 — датчик контрольной лампы давления масла;
20 — датчик фаз;
21 — датчик кислорода;
22 — датчик положения коленчатого вала;
23 — датчик детонации;
24 — электромагнитный клапан продувки адсорбера;
26 — датчик указателя температуры охлаждающей жидкости;
27 — колодка жгута системы зажигания к жгуту панели приборов;
28 — колодка жгута панели приборов к жгуту системы зажигания;
29 — предохранитель цепи питания контроллера;
30 — реле зажигания;
31 — предохранитель реле зажигания;
32 — предохранитель цепи питания электробензонасоса;
33 — реле электробензонасоса;
34 — реле электровентилятора;
35 — колодка жгута системы зажигания к соединителю кондиционера;
36 — колодка жгута системы зажигания к жгуту боковых дверей.
37 — электровентилятор системы охлаждения;
38 — диагностический разъем;
39 — выключатель зажигания;
40 — комбинация приборов;
41 — блок бортовой системы контроля;
42 — реле стартера;
43 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
44 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
45 — маршрутный компьютер.

  • A — к клемме «плюс» аккумуляторной батареи;
  • В1 — точка заземления жгута датчика уровня топлива;
  • В2, В3 — точки заземления жгута системы зажигания;
  • С — к стартеру;
  • D — к выключателю плафона освещения салона двери водителя.

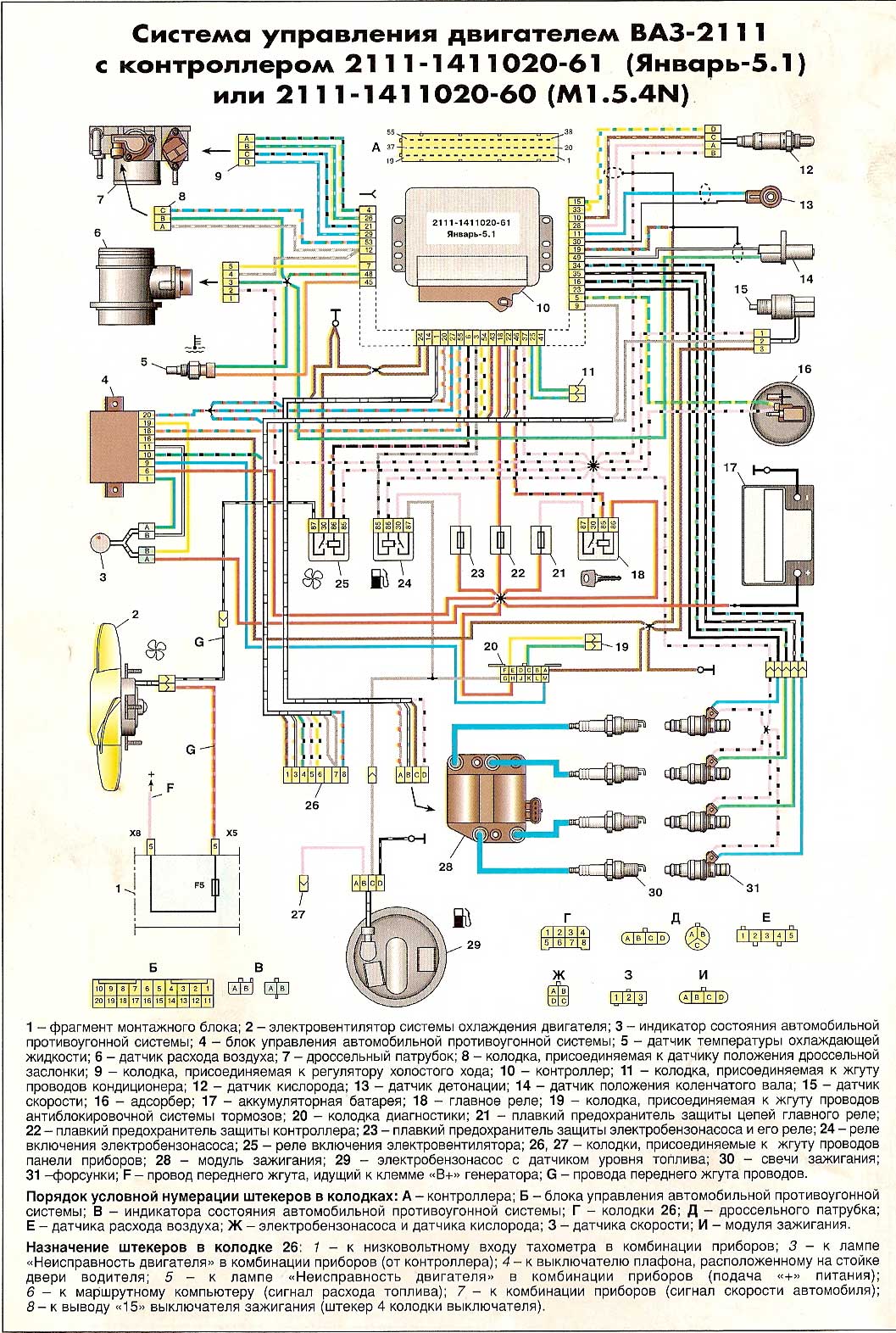

Схема управления двигателем ВАЗ-21102, 21103

Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).

1 – форсунки 2 – свечи зажигания 3 – модуль зажигания 4 – колодка диагностики 5 – контроллер 6 – колодка, присоединяемая к жгуту проводов панели приборов 7 – главное реле 8 – предохранитель, соединенный с главным реле 9 – реле электровентилятора 10 – предохранитель, соединенный с реле электровентилятора 11 – реле электробензонасоса 12 – предохранитель, соединенный с реле электробензонасоса 13 – датчик массового расхода воздуха 14 – датчик положения дроссельной заслонки 15 – датчик температуры охлаждающей жидкости 16 – регулятор холостого хода 17 – датчик кислорода ВАЗ-21102 18 – датчик детонации 19 – датчик положения коленчатого вала 20 – электромагнитный клапан продувки адсорбера 21 – блок управления иммобилайзера 22 – индикатор состояния иммобилайзера 23 – датчик скорости автомобиля 24 – электробензонасос с датчиком уровня топлива 25 – датчик контрольной лампы давления масла 26 – датчик указателя температуры охлаждающей жидкости 27 – датчик уровня масла 28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем) А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС) В — колодка, присоединяемая к жгуту проводов кондиционера С — колодка, присоединяемая к жгуту проводов электровентилятора D — провода, присоединяемые к выключателю зажигания (лампа подсветки) Е — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера) F — к клемме «+» аккумуляторной батареи G1, G2 — точки заземления На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-». На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

Распиновка 8-ми контакного разьема

  1. подача питания
  2. датчик скорости (эл.спидометр)
  3. расход топлива (для БК)
  4. датчик ОЖ
  5. аварийное давление масла
  6. лампа «чек»
  7. датчик уровня масла
  8. сигнал тахометра

Электрическая схема ЭСУД ВАЗ-21104

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания ВАЗ-21104;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик фаз;
24 — датчик кислорода;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнитный клапан продувки адсорбера;
28 — датчик уровня масла;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — комбинация приборов;
40 — выключатель зажигания;
41 — электровентилятор системы охлаждения;
42 — блок бортовой системы контроля;
43 — реле стартера;
44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 — маршрутный компьютер;
47 — диагностический разъем.

  • A — к клемме «плюс» аккумуляторной батареи;
  • В1 — точка заземления жгута проводов катушек зажигания;
  • В2 — точка заземления жгута датчика уровня топлива;
  • В3, В4 — точки заземления жгута системы зажигания;
  • С — к стартеру;
  • D — к выключателю плафона освещения салона двери водителя.

По описанной выше схеме производится топливная регуляция в автомобиле. При этом она зависит не только от нагрузки клапанов в двигателе, но и от соответствующего положения относительно клапана дроссельной заслонки. С помощью схемы электрических проводков и клапанов удается понять, какой из реле или предохранителей работает с неисправностью, и вовремя его заменить. При этом одну из главных ролей при подаче топлива выполняет электрооборудование (контроллеры), регулирующее работу форсунки.

Новый вариант схемы ВАЗ-2110

Дополнительные схемы

2shemi. ru

Электросхема ВАЗ-2112 инжектор 16 клапанов с описанием: фото

Здесь приводятся схемы управления двигателями ВАЗ-21120 и 21124. Они устанавливались на хэтчбеки «Лада» семейства 2112. Приводится и схема бортовой сети. Речь идёт о двигателях, содержащих 16 клапанов, и электросхема на ВАЗ-2112 состоит из отдельных частей: управление двигателем, общая схема. Цепь питания фар, габаритов и т.д. рассматривается в первой главе.

Изучаем по видео, как включить самодиагностику панели приборов для проверки её работы.

Схема электропроводки ВАЗ-2112

Схема проводки авто в кузове «хэтчбек» (для увеличения нажмите на картинку)

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Все концевики дверей при закрытых дверях остаются разомкнутыми. Мы приводим электросхему на ВАЗ-2112 с описанием, а сведения о концевиках будут полезны установщикам сигналок.

Заметьте, что питание стартера может подключаться по-разному. Либо ток на клемму 50 поступает напрямую с замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.

Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).

Главный блок предохранителей и реле

Здесь деталь 5 – это «реле 9», а 7 – «реле 10».

Стеклоподъёмники

Когда зажигание включено, реле 11 замыкает контакты. Тем самым разрешается работа стеклоподъёмников, управляемых селекторами 3, 4, 9 и 10.

Без зажигания стеклоподъёмники не работают

Других пояснений схема не требует.

Центральный замок

На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.

Актуаторы, блок ЦЗ и один концевик

Казалось бы, тут всё просто. Но в описании на электросхему ВАЗ-2112 обычно не сообщают главного: белый шнур – это вход для команды «Открыть», коричневый – «Закрыть».

Существует вариант схемы, где в модуле 7 размещён только концевик (без актуатора).

Фары

Реле K4 включает лампы ближнего света, K5 – дальнего.

Блок-фары с однонитевыми лампами

Подрулевой селектор 3 включает только реле K5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:

  • Селектор 3 служит для выбора режима «ближний/дальний»;
  • С его же помощью кратковременно включают лампы дальнего света.

Всё просто: когда переключатель 4 находится в положении II, реле K4 замыкает свои контакты. И значит, в режиме «дальний свет» работают все лампы сразу.

Габариты, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо реле K1 показаны перемычки.

Габариты, подсветка номера, стоп-сигнал, подсветка приборов

Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).

Яркость подсветки приборов регулируется резистором 9. Но есть нюанс: выключатель 3 должен находиться в положении I или II. Этим положениям соответствует включение индикатора 5 (на приборке).

Поворотники

Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.

Основа схемы – реле-прерыватель

Без подачи тока с замка зажигания поворотники не работают. Существует и режим работы «Аварийная сигнализация», когда:

  • Выключатель 4 находится в верхнем положении;
  • Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.

В режиме аварийки мигают шесть ламп сразу (обе стороны).

При нарушении контакта в патроне одной из ламп частота срабатывания реле K3 удваивается. В нормальном состоянии она равна 1,2-1,9 Гц.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

Мотор21120 (Евро-2)21124 (Евро-2)21124 (Евро-3)
Форсунки122
Катушка зажигания-11
Свечи2--
Модуль зажигания3--
Разъём диагностики4ББ
ЭБУ533
Отводы на приборку6ЕЕ
Реле зажигания (6)744
Предохранитель цепей зажигания (1)855
Реле вентилятора (4)966
Предохранитель вентилятора (2)1077
Реле бензонасоса (5)1188
Предохранитель бензонасоса (3)1299
ДМРВ131010
Датчик неровной дороги--11
ДПДЗ141112
ДТОЖ151213
РХХ161714
Лямбда-зонд основной171415
Лямбда-зонд дополнительный--16
Датчик детонации181518
ДПКВ191619
Клапан продувки адсорбера201317
Блок АПС211820
Индикатор АПС221921
Датчик скорости232123
Бензонасос + датчик уровня242224
Датчик давления масла252325
Датчик термометра тосола262426
Датчик уровня масла27--
Датчик фаз282022
Разъём ABSAАА
Разъём кондиционераBВВ
Разъём вентилятораC--
Подсветка замка зажигания (к бело-голубому проводу)D+E--
Отводы к жгуту дверей-ДД
+АКБFГГ
МассаG1+G2G1+G2G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Советы по монтажу на видео

carfrance.ru

Подробная схема электропроводки ваз 2110 с описанием элементов

1 – блок-фара2 – датчики износа колодок передних тормозов3 – звуковой сигнал
4 – вентилятор системы охлаждения5 – выключатель света заднего хода6 – аккумуляторная батарея
7 – генератор8 – датчик контрольной лампы давления масла9 – датчик уровня масла
10 – свечи зажигания11 – форсунки12 – регулятор холостого хода
13 – колодки электронного блока управления14 – датчик положения дроссельной заслонки15 – датчик положения коленчатого вала
16 – модуль зажигания17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)18 – стартер
19 – колодка диагностики20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)21 – датчик скорости
22 – реле включения бензонасоса23, 35, 39 – плавкие предохранители24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя26 – клапан рециркуляции27 – вентилятор отопителя
28 – насос омывателя ветрового стекла29 – датчик уровня омывающей жидкости30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости32 – моторедуктор стеклоочистителя33 – дополнительный резистор вентилятора отопителя
34 – реле включения питания системы впрыска36 – клапан продувки адсорбера37 – датчик массового расхода воздуха
38 – реле включения вентилятора системы охлаждения40 – переключатель наружного освещения41 – датчик детонации ВАЗ-2110 инжектор
42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43 – контрольная лампа противотуманного света44 – контрольная лампа обогрева заднего стекла
45 – выключатель противотуманного света46 – выключатель обогрева заднего стекла47 – комбинация приборов
48 – монтажный блок49 – датчик уровня топлива50 – выключатель зажигания
51 – регулятор яркости подсветки приборов52 – подрулевой переключатель53 – лампа подсветки рычагов управления отопителем
54 – выключатель аварийной сигнализации55 – электронный блок управления отопителем;56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля58 – боковые указатели поворота59 – датчик температуры для системы отопления
60 – плафон освещения салона61 – передний плафон освещения салона62 – розетка для переносной лампы
63 – электронные часы64 – выключатели в стойках передних дверей65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика67 – выключатель освещения вещевого ящика68 – прикуриватель
69 – лампа освещения пепельницы70 – выключатель стоп-сигнала71 – элемент обогрева заднего стекла
72 – наружные задние фонари73 – внутренние задние фонари74 – лампы освещения номерного знака
75 – лампа освещения багажника

vaz-2110. ru

Схема автомобиля - ВАЗ 2110

Представляем схемы электрооборудования на ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с., с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2. 0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены.

Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.

Схема соединений системы генератора


1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Соединение стартера — схема


1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110


1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования

Схема бесконтактной системы зажигания на Лада


1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;

Включение очистителя и омывателя заднего стекла — схема


1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

Электросхема оборудования автомобиля ВАЗ-21102


1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель

Схема оборудования с карбюраторным двигателем на ВАЗ 2110


1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности России автомобиля ВАЗ-21102


1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1. 5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)

a-shema.ru

Схема электрооборудования ВАЗ-2110 инжектор

1 - блок-фара 35 - выключатель освещения приборов
2 - датчики износа колодок передних тормозов 36 - выключатель зажигания
3 - выключатель света заднего хода 37 - монтажный блок
4 - электродвигатель вентилятора системы охлаждения двигателя 38 - выключатель клапана рециркуляции
5 - звуковой сигнал 39 - контроллер отопителя
6 - моторедуктор блокировки замка правой передней двери 40 - выключатель аварийной сигнализации
7 - реле включения электростеклоподъемников 41 - лампа освещения рычагов управления отопителем
8 - предохранитель на 8 А 42 - лампа освещения вещевого ящика
9 - стартер 43 - выключатель лампы освещения вещевого ящика
10 - аккумуляторная батарея 44 - прикуриватель
11 - генератор 45 - блок индикации бортовой системы контроля
12 - электродвигатель омывателя ветрового стекла 46 - лампа освещения пепельницы
13 - датчик уровня омывающей жидкости 47 - выключатель сигнала торможения
14 - моторедуктор блокировки замка левой передней двери 48 - моторедуктор блокировки замка левой задней двери
15 - переключатель электростеклоподъемника левой передней двери 49 - переключатель электростеклоподъемника левой задней двери
16 - датчик уровня охлаждающей жидкости 50 - моторедуктор электростеклоподъемника левой задней двери
17 - моторедуктор очистителя ветрового стекла 51 - розетка для переносной лампы
18 - клапан рециркуляции 52 - часы
19 - микромоторедуктор привода заслонки отопителя 53 - моторедуктор электростеклоподъемника правой задней двери
20 - электродвигатель отопителя 54 - переключатель электростеклоподъемника правой задней двери
21 - выключатель замка багажника 55 - моторедуктор блокировки замка правой задней двери
22 - переключатель электростеклоподъемника правой передней двери 56 - боковой указатель поворота
23 - моторедуктор электростеклоподъемника правой передней двери 57 - выключатель контрольной лампы стояночного тормоза
24 - блок управления системы блокировки замков дверей 58 - датчик ремня безопасности водителя
25 - дополнительный резистор электродвигателя отопителя 59 - плафон направленного света
26 - датчик уровня тормозной жидкости 60 - плафон освещения салона
27 - моторедуктор электростеклоподъемника левой передней двери 61 - датчик температуры воздуха в салоне
28 - переключатель наружного освещения 62 - выключатель в стойке передней двери
29 - комбинация приборов 63 - выключатель в стойке задней двери
30 - выключатель заднего противотуманного света 64 - наружный задний фонарь
31 - контрольная лампа противотуманного света 65 - внутренний задний фонарь
32 - контрольная лампа обогрева заднего стекла 66 - фонари освещения номерного знака
33 - выключатель обогрева заднего стекла 67 - фонарь освещения багажника
34 - подрулевой переключатель

www. vazdriver.ru

Схемы 2110, 2111, 2112 — DRIVE2

У первых 2110 есть незначительные изменения. Например предохранители задних туманок и центрального замка могут быть не в монтажном блоке, а рядом с ним. Таких схем я не нашёл.

ВАЗ-2110 выпускалась на АвтоВАЗе с 1995 по 2007 год, На Украине с 2007 по 2014 год.
ВАЗ-2111 выпускалась на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год.
ВАЗ-2112 выпускалась на АвтоВАЗе с 1999 по 2008 год (2002-2009 выпускалась купе 21123).

Про монтажный блок тут www.drive2.ru/b/1728977/
Про приборы тут www.drive2.ru/b/1142904/

Схемы автомобилей с панелью приборов 2112
www.drive2.ru/b/937838/
Заменены несколько жгутов, остальное как и на обычных панелях.

Схема карбюраторных 2110
content-10.foto.my.mail.r…hofer2107/3817/b-4355.jpg
Кнопка зптф с фиксацией. Получается схема машин примерно до 2000 годы выпуска.

Схема 21102 с инжектором Январь-4
content-28.foto.my. mail.r…hofer2107/3817/b-4352.jpg
То же самое инжекторное.

Схема 21102 с инжектором Январь-5.1
content-18.foto.my.mail.r…hofer2107/3817/b-4353.jpg
То же самое 16-ти клапанное.
_____________________________________________________________________________________________
Отдельные схемы 2110, 11, 12 выпуска примерно после 2000 года.

-Схема жгута переднего
content-10.foto.my.mail.r…hofer2107/3817/b-4350.jpg
Соединяется только с жгутом панели приборов.

-Схема жгута панели приборов
content-10.foto.my.mail.r…hofer2107/3817/b-4354.jpg
Кнопка зптф без фиксации. Разъём инжектора 14-ти контактный.

-Схема жгутов коробки воздухопритока и отопителя
content-3.foto.my.mail.ru…hofer2107/3817/b-4347.jpg
Передний стеклоочиститель, отопитель.
Соединяются вместе и с панелью приборов.

-Схема жгутов задней части 2110
content-5.foto.my.mail.ru…hofer2107/3817/b-4343.jpg
На фонари, крышку багажника и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов.
Разъёмчик с белым проводом жгута крышки багажника соединяется с любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2111
content-18.foto.my.mail.r…hofer2107/3817/b-4357.jpg
На фонари и заднюю дверь с подсветкой номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгутов задней части 2112
content-13. foto.my.mail.r…hofer2107/3817/b-4358.jpg
На фонари, заднюю дверь и подсветку номера. Соединяются вместе и жгут фонарей соедяняется с жгутом панели приборов и любым жгутом боковых дверей, от него с любым дополнительным жгутом (будет ниже) с кнопкой открывания багажника.
Разъём с серым проводом жгута фонарей подключается к панели приборов, на люксовых версиях подключается к панели приборов через люксовый жгут боковых дверей (там к нему подключен подогрев зеркал).

-Схема жгута дополнительного комплектации норма
content-25.foto.my.mail.r…hofer2107/3817/b-4341.jpg
Реле электростеклоподъёмников и кнопка отпирания замка багажника.
Подключается к жгуту панели приборов, монтажному блоку и к обычному жгуту боковых дверей.

-Схема жгута дополнительного комплектации люкс и жгута птф
content-9.foto.my.mail.ru…hofer2107/3817/b-4342.jpg
Реле электростеклоподъёмников, реле обогрева сидений, реле кнопка лампочка и сами птф, а также кнопка отпирания замка багажника.
Соединяются вместе и жгут дополнительный подключается к жгуту панели приборов, монтажному блоку и к любому жгуту боковых дверей.

-Схема жгута боковых дверей комплектации норма
content-10.foto.my.mail.r…hofer2107/3817/b-4349.jpg
Центральный замок и эсп.

-Схема жгута боковых дверей комплектации люкс и жгутов передних дверей
content-20.foto.my.mail.r…hofer2107/3817/b-4348.jpg
Центральный замок, эсп, электропривод и подогрев зеркал, проводка от магнитолы на колонки.

-Схема жгута подогрева сидений
content-25.foto.my.mail.r…hofer2107/3817/b-4346.jpg
Подключается только к жгуту боковых дверей комплектации люкс, и дополнительный жгут то же должен быть люкс (с противотуманками который).
____________________________________________________________________________________________

ВНИМАНИЕ!
Машины отличаются немножко подключением отопителя. Поэтому может возникнуть ситуация, что при замене блока управления отопителем или моторчика заслонки, может не работать одна скорость вентилятора, и/или наоборот регулироваться температура (например делаем холодно, а оно греет). Тут ничего серьёзного, меняем местами провода на моторчик (розовый и коричневый). А если не будет одной скорости вентилятора, то значит блок управления поставили не тот (их три вида как минимум).

Схема подключения подушки безопасности
content-8.foto.my.mail.ru…hofer2107/3817/b-4360.jpg

Схема включения очистителей фар
content-14.foto.my.mail.r…hofer2107/3817/b-4356.jpg
На схеме опечатка. На контакт 87 реле очистителей фар должен идти жёлто-синий провод, а на 30 белый.

Схема микропроцессорной системы зажигания
a-a.d-cd.net/8f8f1aas-960.jpg

Схема жгута проводов сигнализатора превышения скорости
content.foto.my.mail.ru/m…hofer2107/3817/h-4339.jpg

Схема жгута проводов 2110-3724226-10
h-a.d-cd.net/fe8c0c2s-480.jpg
На передние эсп. Куда он подключается и применялся ли вообще не знаю.

Ещё существует жгут электрокорректора фар 2110-3724255 и электроусилителя 2110-3724155.

Схемы взяты из интернета, особенно с сайтов avtoblokrele. ru и chipdiagnost.narod.ru
Больше ничего не знаю.

Полный размер

ВАЗ-2110

Полный размер

Полный размер

www.drive2.ru

Электрические схемы ВАЗ 2110

ЭСУД 21104 1.6 16V Бош 7.9.7 Январь 7.2

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:
1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 - датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.

A – к клемме "плюс" аккумуляторной батареи; В1 – точка заземления жгута проводов катушек зажигания; В2 – точка заземления жгута датчика уровня топлива; В3, В4 – точки заземления жгута системы зажигания; С – к стартеру; D – к выключателю плафона освещения салона двери водителя.

Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

Добавлено через 9 минут
21102 с контроллером MP7

Добавлено через 3 минуты
M154N_J5.1_21103

2110club.ru

Схема электропроводки ВАЗ 2110 - фото, описание на VAZ-2110.net

Диагностика инжектора ваз 2112 16 клапанов.

Проводка ваз 2112.

Заводская инструкция содержит подробную электросхему автомобиля. схема элек...

Ваз 2109 - электрическая схема подключения генератора ВАЗ.

Книга ваз 2108 схема электрооборудования скачать читать онлайн.

мурамец-схема-электрическая.

Схема электрооборудования автомобиля с кузовом "седан", без узлов...

ДСМ Клуб DSM CLUB - Показать сообщение отдельно - схема электрооборудования...

Схема электрическая ваз 2110.

ваз приборы контроллер обозночение схема бензонасоса подключения инжектор м...

Инструкция по эксплуатации автомобиля ваз 21114.

электрические схемы kadett.

ВАЗ 2110 НЕ РАБОТАЕТ СТЕКЛОПОДЪЕМНИК. ваз 2110 не работает стеклоподъемник....

Цветные схемы отображают расположение электропроводки.

ваз 2111 эл схема вкл заднева хода.

Каталог учебных плакатов по устройству ВАЗ 2110.

Замена стеклоочистителей ваз 2110 собственными силами.

Монтажный блок предохранители снятие ваз 2110-2112.

Схема электрических соединений жгута проводов дополнительного (комплектация...

Иллюстрированное руководство по ремонту, эксплуатации и техническому обслуж...

vaz-2110.net

ЭЛЕКТРОСХЕМА ВАЗ 21102 - СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



Схема ваз 21102 будет полезна для самостоятельного ремонта авто. На ней указаны все реле, фары, электродвигатели и разъёмы. Рекомендации по ремонту: Не работает электронный спидометр - повреждены цепи питания комбинации приборов, датчика скорости, дорожки платы комбинации приборов. Надо обожать клеммы, заменить неисправные провода, комбинацию приборов. Не работает тахометр - повреждены цепи питания комбинации приборов, управляющая цепь тахометра, дорожки платы комбинации приборов. Не загораются контрольные лампы - плохой прижим патрона к цоколю лампы или лепестков патрона к печатной плате, повреждены провода, окислены или неплотно надеты их наконечники, сгорела лампочка. Постоянно горит контрольная лампа резерва топлива - замыкание провода датчика на "массу".

Схема легкового автомобиля ВАЗ 21102

  • А - колодки для подключения электродвигателя омывателя заднего стекла
  • В - колодки для подключения жгута системы впрыска
  • С - к колодке жгута предупредительного света
  • D - колодка для подключения к бортовому компьютеру
  • Е - к колодке жгута очистителей фар
  • F - колодка для подключения к датчику уровня топлива в модуле электробензонасоса
  • G - к элементу обогрева заднего стекла
  • H - колодка для подключения дополнительного сигнала торможения
  • J - к моторедуктору замка багажника

1 - блок-фара ваз-21102.    35 - выключатель освещения приборов
2 - датчики износа колодок передних тормозов.    36 - выключатель зажигания
3 - выключатель света заднего хода.    37 - монтажный блок авто
4 - электродвигатель вентилятора системы охлаждения двигателя    38 - выключатель клапана рециркуляции
5 - звуковой сигнал.   39 - контроллер отопителя
6 - моторедуктор блокировки замка правой передней двери.    40 - выключатель аварийной сигнализации
7 - реле включения электростеклоподъемников.    41 - лампа освещения рычагов управления отопителем
8 - предохранитель на 8 А.    42 - лампа освещения вещевого ящика
9 - стартер ваз-21102.    43 - выключатель лампы освещения вещевого ящика
10 - аккумуляторная батарея ваз-21102.    44 - прикуриватель
11 - генератор    45 - блок индикации бортовой системы контроля
12 - электродвигатель омывателя ветрового стекла    46 - лампа освещения пепельницы
13 - датчик уровня омывающей жидкости.    47 - выключатель сигнала торможения
14 - моторедуктор блокировки замка левой передней двери.    48 - моторедуктор блокировки замка левой задней двери
15 - переключатель электростеклоподъемника левой передней двери.    49 - переключатель электростеклоподъемника левой задней двери
16 - датчик уровня охлаждающей жидкости.    50 - моторедуктор электростеклоподъемника левой задней двери
17 - моторедуктор очистителя ветрового стекла.    51 - розетка для переносной лампы
18 - клапан рециркуляции.    52 - часы ваз-21102
19 - микромоторедуктор привода заслонки отопителя.    53 - моторедуктор электростеклоподъемника правой задней двери
20 - электродвигатель отопителя.    54 - переключатель электростеклоподъемника правой задней двери
21 - выключатель замка багажника.    55 - моторедуктор блокировки замка правой задней двери
22 - переключатель электростеклоподъемника правой передней двери.    56 - боковой указатель поворота
23 - моторедуктор электростеклоподъемника правой передней двери.    57 - выключатель контрольной лампы стояночного тормоза
24 - блок управления системы блокировки замков дверей.    58 - датчик ремня безопасности водителя
25 - дополнительный резистор электродвигателя отопителя.    59 - плафон направленного света
26 - датчик уровня тормозной жидкости.    60 - плафон освещения салона
27 - моторедуктор электростеклоподъемника левой передней двери    61 - датчик температуры воздуха в салоне
28 - переключатель наружного освещения.    62 - выключатель в стойке передней двери
29 - комбинация приборов.    63 - выключатель в стойке задней двери
30 - выключатель заднего противотуманного света.    64 - наружный задний фонарь
31 - контрольная лампа противотуманного света.    65 - внутренний задний фонарь
32 - контрольная лампа обогрева заднего стекла.    66 - фонари освещения номерного знака
33 - выключатель обогрева заднего стекла.    67 - фонарь освещения багажника

Контакты жгутов проводов

Схема предохранителей и реле 21102

  • К1 — реле контроля исправности ламп;
  • К2 — реле очистителя ветрового стекла;
  • КЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К4 — реле включения ближнего света фар;
  • К5 — реле включения дальнего света фар;
  • К6 — дополнительное реле;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — резервное реле;
  • F1 — F20 — плавкие предохранители.
  • F1 (5 А)
  • Лампы фонарей освещения номерного знака.
  • Лампы освещения приборов.
  • Контрольная лампа габаритного света.
  • Лампа освещения багажника.
  • Лампа габаритного света левого борта.
  • F2 (7,5 А)
  • Левая фара (ближний свет).
  • FЗ(10 А)
  • Левая фара (дальний свет).
  • F4 (10 А)
  • Правая противотуманная фара.
  • F5 (30 А)
  • Электродвигатели стеклоподъемников дверей.
  • F6 (15 А)
  • Переносная лампа.
  • F7 (20 А)
  • Электродвигатель вентилятора системы охлаждения двигателя.
  • Звуковой сигнал.
  • F8 (20 А)
  • Элемент обогрева заднего стекла.
  • F9 (20 А)
  • Клапан рециркуляции.
  • Очистители и омыватели ветрового заднего стекла и фар.
  • Обмотка реле включения обогрева заднего стекла.
  • F10 (20 A)
  • Резервный.
  • F11 (5 А)
  • Лампы габаритного света правого борта.
  • F12 (7,5 А)
  • Правая фара (ближний свет).
  • F13 (10 A)
  • Правая фара (дальний свет).
  • Контрольная лампа включения дальнего света фар.
  • F14 (10 А)
  • Левая противотуманная фара.
  • F15 (20A)
  • Электрообогрев сидений.
  • Блокировка замка багажника.
  • F16 (10 А)
  • Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
  • Контрольная лампа аварийной сигнализации.
  • F17 (7,5 A)
  • Лампа освещения салона.
  • Лампа индивидуальной подсветки.
  • Лампа подсветки выключателя зажигания.
  • Лампы стоп-сигнала.
  • Часы или маршрутный компьютер.
  • F18 (25 А)
  • Лампа освещения вещевого ящика.
  • Контроллер отопителя.
  • Прикуриватель.
  • F19 (10 А)
  • Блокировка замков дверей.
  • Реле контроля исправности ламп стоп-сигнала и габаритного света.
  • Указатели поворота с контрольными лампами.
  • Лампы света заднего хода.
  • Обмотка возбуждения генератора.
  • Блок индикации бортовой системы контроля.
  • Комбинация приборов.
  • Часы (или маршрутный компьютер).

Принципиальная схема монтажного блока

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

Электросхема оборудования ВАЗ 21102 ВАЗ 2110 VAZ (2111, 2112)

А - колодки для подключения электродвигателя омывателя заднего стекла
В - колодки для подключения жгута системы впрыска
С - к колодке жгута предупредительного света
D - колодка для подключения к бортовому компьютеру
Е - к колодке жгута очистителей фар
F - колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G - к элементу обогрева заднего стекла
H - колодка для подключения дополнительного сигнала торможения
J - к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

1 - блок-фара 35 - выключатель освещения приборов
2 - датчики износа колодок передних тормозов 36 - выключатель зажигания
3 - выключатель света заднего хода 37 - монтажный блок
4 - электродвигатель вентилятора системы охлаждения двигателя 38 - выключатель клапана рециркуляции
5 - звуковой сигнал 39 - контроллер отопителя
6 - моторедуктор блокировки замка правой передней двери 40 - выключатель аварийной сигнализации
7 - реле включения электростеклоподъемников 41 - лампа освещения рычагов управления отопителем
8 - предохранитель на 8 А 42 - лампа освещения вещевого ящика
9 - стартер 43 - выключатель лампы освещения вещевого ящика
10 - аккумуляторная батарея 44 - прикуриватель
11 - генератор 45 - блок индикации бортовой системы контроля
12 - электродвигатель омывателя ветрового стекла 46 - лампа освещения пепельницы
13 - датчик уровня омывающей жидкости 47 - выключатель сигнала торможения
14 - моторедуктор блокировки замка левой передней двери 48 - моторедуктор блокировки замка левой задней двери
15 - переключатель электростеклоподъемника левой передней двери 49 - переключатель электростеклоподъемника левой задней двери
16 - датчик уровня охлаждающей жидкости 50 - моторедуктор электростеклоподъемника левой задней двери
17 - моторедуктор очистителя ветрового стекла 51 - розетка для переносной лампы
18 - клапан рециркуляции 52 - часы
19 - микромоторедуктор привода заслонки отопителя 53 - моторедуктор электростеклоподъемника правой задней двери
20 - электродвигатель отопителя 54 - переключатель электростеклоподъемника правой задней двери
21 - выключатель замка багажника 55 - моторедуктор блокировки замка правой задней двери
22 - переключатель электростеклоподъемника правой передней двери 56 - боковой указатель поворота
23 - моторедуктор электростеклоподъемника правой передней двери 57 - выключатель контрольной лампы стояночного тормоза
24 - блок управления системы блокировки замков дверей 58 - датчик ремня безопасности водителя
25 - дополнительный резистор электродвигателя отопителя 59 - плафон направленного света
26 - датчик уровня тормозной жидкости 60 - плафон освещения салона
27 - моторедуктор электростеклоподъемника левой передней двери 61 - датчик температуры воздуха в салоне
28 - переключатель наружного освещения 62 - выключатель в стойке передней двери
29 - комбинация приборов 63 - выключатель в стойке задней двери
30 - выключатель заднего противотуманного света 64 - наружный задний фонарь
31 - контрольная лампа противотуманного света 65 - внутренний задний фонарь
32 - контрольная лампа обогрева заднего стекла 66 - фонари освещения номерного знака
33 - выключатель обогрева заднего стекла 67 - фонарь освещения багажника
34 - подрулевой переключатель

vaz-rukovodstvo.ru

Электрическая схема ваз 21104 инжектор 16 клапанов. Схема электрооборудования автомобиля ваз десятой модели

при выполнении поиска неисправностей или установки дополнительных потребителей.

Так схема электропроводки ВАЗ 2110 инжектор 8 клапанов выполнена по однопроводной схеме, где функцию второго провода «минус» выполняет кузов или двигатель автомобиля .

Для того, чтобы было удобно обслуживать и монтировать соединения все электрические провода на схемах выполнены различными цветами, что в точности соответствует цветам проводов в проводке автомобиля. Это сделано для того, чтобы можно легко определить их предназначение.

Для краткости все цвета обозначаются по первым буквам их названия: Голубой – «Г»; Коричневый – «К»; Серый – «С»; Белый- «Б»; Оранжевый – «О»; Желтый – «Ж»; Черный – «Ч»; Зеленый – «З»; Розовый – «Р».

Красный провод всегда используется для подачи питания с плюса аккумуляторной батареи или плюсовой клеммы генератора. Поэтому на всех заводских схемах красный провод обозначается буквой «П».

Зная цвет провода можно легко определить его принадлежность к той или иной цепи в схеме.

Работа электрооборудования (особенности)

После поворота ключа в замке зажигания в положение «все включено» происходит активация основных узлов и агрегатов автомобиля. При этом схема электропроводки ВАЗ 2110 инжектор 8 клапанов находится под напряжением если отвечает за подачу питания на: габариты, узел управления дальним светом фар, стоп-сигналы, внутреннее освещение, звуковая сигнализация (клаксон), вентилятор системы охлаждения. Нужно иметь в виду, что даже после выключения двигателя, в зависимости от его температуры, вентилятор обдува радиатора охлаждения будет продолжать работу пока не сработает термостат. Все это предусмотрено для предотвращения перегрева мотора.
Плавкие предохранители
Блок плавких предохранителей в схеме электропроводки ВАЗ 2110 позволяет сберечь дорогостоящие потребители на фоне копеечной стоимости самих предохранителей. Большинство электрических цепей, как и сама электропроводка ВАЗ 2110 на инжектор защищена плавкими предохранителями от короткого замыкания.

При этом не защищены следующие цепи: провод от реле зарядки батареи к самой батарее, проводка на инжектор, которая отвечает за цепь зажигания и пуск двигателя, проводка генератора, кроме обмотки возбуждения, активизирующаяся после поворота ключа в замке зажигания и пуска мотора.

Система впрыска топлива
Систем впрыск работает по следующему алгоритму. Количество топлива необходимое для образования порции смеси регулируется контроллером, подающий импульсный сигнал на форсунки впрыска. Контроллер перед подачей сигнала на форсунки отслеживает сигналы, поступающие с датчиков о работе двигателя и всех его систем. Далее на основании этих данных с датчиков контроллер рассчитывает длительность импульса. Импульс длится сотые доли секунды, но даже изменение такой небольшой величины оказывает влияние на количество подаваемого в цилиндры топлива.

Контроллер руководствуется следующими данными: датчика оборотов двигателя; датчика расхода воздуха; датчика положения коленчатого вала. Уже на основании этих данных контроллер подает импульс на включение топливных форсунок, подает импульс на свечи.

Теперь, когда разобран принцип работы инжекторного двигателя и схема защиты электропроводки от короткого замыкания любому владельцу ВАЗ 2110 будет легче определить проблемные места в схеме и принять меры к их устранению.

Читайте так-же, другие обзоры

Начинающим автомобилистам, готовым попытаться самостоятельно справиться с проблемами эксплуатации подержанного отечественного автомобиля, поддет полезно разобраться в том, что представляет собой эл

autokresla-isofix.ru

Электросхема проводки ваз 2110 инжектор 8 и 16 клапанов

Схема ВАЗ 2110 инжектор 8 клапанов схема осуществляет работу автомобиля. Понимая ее принцип работы, можно эффективно проводить ремонт и профилактику. Сегодня многие водители отдают предпочтение инжекторам вместо карбюратора, поскольку это дает много преимуществ.

Электрооборудование автомобиля

Схема электропроводки ВАЗ обеспечивает работу приборов и систем машины. По месту прокладки она бывает салонная и подкапотная. Электрическую цепь составляют следующие узлы и элементы:

  • автомобильный кузов;
  • электронные устройства;
  • основные осветительные фары;
  • фары дальнего освещения;
  • светильники освещения салона;
  • стоповый сигнал, установленный на задней стенке кузова;
  • клаксон;
  • система зажигания;
  • прочие дополнения оснастки авто, в том числе и охладительная система.

Схема электрооборудования ВАЗ запускается сразу, как только включится зажигание системы. Питающий провод идет от плюсового полюса аккумулятора.

Для нахождения и устранения всяческих неполадок желательно набраться терпения и изучить схему ВАЗ 2110 инжектор и ее принципы, имеющие следующие особенности:

  • схема проводки ВАЗ выполняется проводами определенной цветности, чтобы легче было разобраться в их взаимосвязях;
  • ко всем устройствам подключается 1 питающий провод, он имеет красную изоляцию и маркируется буквой П — питающий;
  • идущий от плюса аккумулятора жгут проводников скреплен колодками;
  • минусом является масса кузова;
  • у каждой рабочей системы имеется свои провода с определенным цветом.

Помимо перечисленных составляющих, схемы включают бесконтактное устройство. Оно способствует возникновению искры, обеспечивающей сгорание горючих масс.

Устройство инжекторной системы

Идея применения инжектора возникла в конце 70-х годов прошлого века, когда назрел вопрос о снижении себестоимости автомобиля. Замена карбюраторного метода подачи топлива на инжекторный не оказал влияние на устройство двигателя. Но в отличие от первого исполнения, термостат инжектора на ВАЗ 2110 является разборным. Это преимущество позволяет осуществлять ремонт при поломке, производя замен внутренних компонентов термостата, продлевая срок работы машины.

В сравнении с УАЗ, инжектор в нормальном состоянии отключен. Причина состоит в том, что постоянно работающий передний мост, где расположен инжектор, увеличивает потребление горючего. Его запускают в случае надобности.

Инжектор включает в себя 2 компонента:

  • механизм управления зажиганием;
  • распределитель топлива.

Указанные системы управляются электронным блоком. Он увеличивает эффективность их функционирования путем координации последних. Инжекторный узел не представляет особой сложности. В принципе его работы сможет разобраться начинающий автомобилист. Привод инжекторный отличается более высокой мощностью, экономичностью и стабильностью. Подобный привод с 8 клапанами более прост, чем ВАЗ 2110 карбюратор. Однако его работа должна постоянно контролироваться диагностирующими приборами. Без них сложно выявить неполадки, которым может подвергнуться такой двигатель. Выпускается еще авто с инжекторами, имеющими 16 клапанов, которые значительно повышают уровень работы привода по сравнению с первой модификацией.

Управление двигателем производит электроника. На коллекторе впуска карбюратор заменен на рампу. Электросхема ВАЗ включает герметичный бак. Для подачи бензина и для поддержания нужного в рампе давления, встроен насос. С помощью форсунок, установленных на рампе, осуществляется подача горючего в двигатель. Форсунки — это электромагнитные клапаны, они отделяют рампу от входа коллектора, обеспечивая ее герметичность.

В инжектор входят системы, выполняющие следующие задачи:

  1. С помощью бензонасоса подается горючее, прошедшее специальную фильтрацию, к топливному регулятору на форсунке, которая закреплена на раме.
  2. Топливо в механизме должно находиться под давлением, не превышающим 300 мПА. Если появляются излишки, лишнее топливо сливается назад в бак благодаря мембранному регулятору.
  3. Диафрагма, на которую оказывается давление 3 компонентов (горючее, соответствующая пружина и воздух всасывания), контролируется пропускным клапаном.
  4. На схему регулирования топлива оказывает влияние не только действующая нагрузка машины, но и положение заслонки дросселя.
  5. Коленчатый вал, вращаясь, наполняет горючим цилиндр, величину его объема определяет состояние форсунки, работу форсунки осуществляет контроллер.
  6. При отсутствии герметичности в системе топлива привод инжекторный работать не будет

Датчики слежения и блок управления

За давлением в рампе следит датчик, а положение заслонки дросселя будет определять величину подаваемого объема бензина и его качество.

Электрооборудование ВАЗ включает датчики, которые обеспечивают нормальное функционирование системы управления двигателем и контролируют:


  • расход воздуха;
  • концентрацию кислорода;
  • положение заслонки дросселя.

Датчики связаны напрямую с блоком, который является вычислительным модулем. Его программа обеспечивает заданный режим эксплуатации привода. Благодаря этой программе задается момент и объем подачи бензина в камеры, где происходит внутреннее сгорание.

Блок управления — это сложное устройство, микропроцессор. В случае поломки не следует пытаться его ремонтировать самостоятельно. Здесь потребуются услуги специалиста. Блок состоит из следующих приборов ВАЗ памяти:

  • ПЗУ — сохраняет все данные о двигателе и программу работы процессора;
  • ППЗУ — динамическая;
  • ОЗУ — регулирующая, временно сохраняет информацию, с новым запуском процессора предыдущая память стирается.

В контроллер поступает информация от датчиков, там она сохраняется, подвергается анализу и там же возможно их диагностирование. С помощью контроллера управляются форсунки, напрямую связанные с зажиганием. Поэтому результативность двигателя полностью связана с количеством объема воздуха и бензина, которые попали в форсунки.

Схема электрическая ВАЗ 2110 с инжектором более экономичная и безопасная. Разборная конструкция позволяет производить профилактику и ремонт автомобиля.


Альбом Lada 2110, английский

  • LADA110111112

    Альбом иллюстраций

  • АвтоВАЗ г. Тольятти Россия 2001

    СОДЕРЖАНИЕ

    ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 макет. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Макет 3ВАЗ-2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 ВАЗ-2112 компоновка. . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двигатели .72110 и 2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72112 двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм. . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92110 зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Система смазки двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Топливная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Схема работы карбюратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выхлопная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .20КПП. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Схема работы коробки передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .24Передняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Тормозная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Схема работы тормозной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Схема подключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Электросхема системы впрыска (GM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Электросхема системы управления двигателем 2111, многоточечный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7.0Н), предназначенный для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Схема подключения системы управления двигателем 2112 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-2 (ecm m1.5.4n и январь-5.1), разработанной для автомобилей ВАЗ-21103, 21113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Схема подключения системы управления двигателем 2111 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111, 21122.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Схема подключения системы управления двигателем 2112 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21103, 2113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Альтернатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер. . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Система безоткатного зажигания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 Блок фары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Кузов.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Кузовные механизмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .44 Внутреннее отопление и вентиляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

  • ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

    Технические характеристики ВАЗ-2110 ВАЗ-21102 ВАЗ-21103

    Количество мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5. . . . . . . . . .Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. . . . . . . . . .

    Снаряженная масса, кг.. . . . . . . . . . . . . . . . 1010. . . . . 1020. . . . . .1035Двигатель. . . . . . . . . . . . . . . . . . . . . . . . 2110. . . . . 2111. . . . . . .2112

    Скорость максимальная, км / ч. . . . . . . . . . . . 165. . . . . . 167. . . . . . . .185

    Время разгона от 0 до 100 км / ч

    за счет переключения передач на автомобиле полной массы 14. . . . . . . 14. . . . . . .12,5

    Размеры, мм: - длина габаритная. . . . . . . . . . . . . . . . . . . . . . 4265- ширина габаритная.. . . . . . . . . . . . . . . . . . . . . 1680- общая высота. . . . . . . . . . . . . . . . . . . . . . 1420

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . 2492

    Колея передних колес, мм. . . . . . . . . . . . . . . . . . . 1400

    Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

    1. Блок фары2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель 5. Рулевое управление 6. Бачок с жидкостью тормозной гидравлической системы 7. Зеркало заднего вида 8. Внутреннее зеркало заднего вида 9.Внутренний задний фонарь 10. Крышка багажника 11. Заднее сиденье

    12. Подвесной задний фонарь 13. Главный глушитель 14. Запасное колесо 15. Винтовая пружина / амортизатор задней подвески 16. Задние тормоза 17. Балка заднего моста 18. Топливный бак 19. Промежуточный глушитель 20. Переднее сиденье 21. Панель приборов 22. Боковой повторитель указателей поворота

    23. Расширительный бачок системы охлаждения 24. Передние тормоза 25. Стойка передней подвески 26. Бачок омывателя ветрового стекла 27. Аккумулятор 28. Буксирная проушина 29. Передний бампер 30. Номерной знак31. Решетка радиатора

    3

  • ВАЗ-2111 компоновка

    Технические характеристики

    Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Полезная нагрузка, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Керб Вес, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1040 Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110 Максимальная скорость, км / ч. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Время разгона с 0 до 100 км / ч при переключении передач на автомобиле полной массой, сек.. . . . . . . . . . . . . . . . 14

    Размеры, мм: Длина габаритная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265 Общая ширина. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1680 Общая высота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм. . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

    1. Блок фары2. Воздухоочиститель 3. Двигатель4. Plegnum5. Бачок омывателя крышки багажника 6. Бачок тормозной гидравлической системы 7. Расширительный бачок системы охлаждения8. Зеркало внешнее 9. Панель приборов 10. Руль

    11. Зеркало заднего вида 12. Солнцезащитный козырек 13. Рейка багажника на крышу 14. Заднее сиденье 15. Задний борт 16. Блок заднего фонаря 17. Запасное колесо 18. Главный глушитель 19. Винтовая пружина / амортизатор задней подвески 20.Задние тормоза

    21. Топливный бак 22. Переднее сиденье 23. Промежуточный глушитель 24. Боковой повторитель указателей поворота 25. Стойка передней подвески 26. Передние тормоза 27. Коробка передач 28. Бачок омывателя ветрового стекла / фар 29. Аккумулятор4

  • ВАЗ-2112 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  • Форсунка ВАЗ-2110 8 клапанов: электросхема с описанием

    Имеет большое значение схема подключения ВАЗ-2110 (форсунка 8клапан) - с ее помощью запитывается вся бортовая сеть.Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, электрического топливного насоса, поэтому разводка немного отличается от той, что используется в инжекторных конструкциях. Но у них все же есть общие черты.

    Как устроена проводка?

    Независимо от того, какой двигатель используется на автомобиле, проводка имеет общие черты. Чтобы понять их, нужно знать основные принципы построения электрики.И вам понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

    1. Все устройства и оборудование, подключенные к электропроводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за работу тех или иных узлов и агрегатов. Это значительно упрощает ремонт электропроводки. А для производителя это значительная экономия на проводах.
    2. В качестве минусового провода использован кузов автомобиля.На ВАЗ-2110 (форсунка 8 клапанов) схема подключения построена именно по этому принципу.
    3. Положительный вывод, который приходит от АКБ к потребителю, всегда имеет красный цвет. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» источнику питания. Минусовой провод всегда черного цвета.
    4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов. Схема подключения
    5. WAZ-2110 (16-ти клапанный инжектор) спроектирована таким образом, что при подключении аккумуляторной батареи электрооборудование находится под напряжением.Именно по этой причине электрикам при любом ремонте необходимо отключать отрицательную клемму.
    6. Все цепи защищены предохранителями. Реле используются для включения мощных потребителей.

    Эти особенности типичны для карбюраторных и инжекторных двигателей. На ВАЗ-2110 (форсунка 8 клапанов) проводка имеет как раз такие особенности.

    Карбюраторные моторы

    Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска.Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильнее, но все же многие автомобилисты до сих пор используют автомобили с впрыском карбюратора. На сегодняшний день они не редкость.

    Существенных различий в электрической схеме между форсунками и карбюраторами нет. На карбюраторной «десятке» системы почти такие же, как на впрыске. Вот только обязательно столкнитесь с проблемой при замене карбюратора на инжектор.Необходимо проложить несколько дополнительных оплеток проводки. Они нужны для питания сенсорной системы, электронасоса, бортового компьютера и других компонентов.

    Система впрыска

    В автомобилях ВАЗ-2110 (форсунка 8 клапанов) проводка несколько отличается от той, что используется в карбюраторе. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов. Также стоит отметить, что инжекторные двигатели бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет.Всю проводку можно разделить на моторный отсек и салон.

    Их назначение ясно из названия. Моторный отсек соединяет такие элементы, как стартер, генератор, датчики на двигателе и т. Д. Проводка кабины требуется для подключения приборной панели, освещения и различных переключателей.

    Как устранить неполадки?

    Практически при любом электрическом обрыве проводки сначала необходимо диагностировать контакты. Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте.Это можно сделать несколькими способами:

    1. Визуальный осмотр для определения целостности.
    2. Полная проверка целостности соединений, их надежности.
    3. Набрать с помощью проводного мультиметра при отключенной батарее.

    На карбюраторных и инжекторных двигателях обязательно обращайте внимание на провода, передающие высокое напряжение на свечи зажигания.

    При их повреждении двигатель будет работать нестабильно. Признаки выхода из строя высоковольтных проводов:

    1. Посторонний шум при работающем двигателе.
    2. Автомобиль может дергаться во время движения.
    3. Увеличивает расход бензина.
    4. Нестабильная работа на малых оборотах.

    Поэтому, прежде чем грешить на какие-либо датчики, убедитесь, что высоковольтные провода и модуль зажигания в хорошем состоянии.

    Подключение стартера

    Для запуска двигателя используется электрический стартер. Это простой двигатель постоянного тока. Вся система работает следующим образом:

    1. При включении зажигания запитывается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле. Это обязательное условие для работы генераторной установки.
    2. Как только ключ переводится в положение «Пуск», на втягивающую катушку реле подается напряжение.
    3. Вместе с сердечником втягивающего реле шестерня и обгонная муфта перемещаются по ротору стартера. В результате шестерня входит в зацепление с кольцом маховика.
    4. При этом сердечник замыкает силовые контакты внутри втягивающего реле.
    5. На обмотку стартера подается напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
    6. Генератор начинает вырабатывать ток, поскольку магнитное поле вращается внутри обмотки статора.

    Схема стартера ВАЗ-2110 (инжектор) такая же, как на карбюраторных моделях. Отличается только модификация стартера.

    Система отопления салона

    Печка ВАЗ-2110 состоит из радиатора, вентилятора, системы воздуховодов. С помощью вентилятора обдувается радиатор и подается (горячий) воздух в специальные каналы. В электрическую схему отопителя ВАЗ-2110 входит также позиционер клапана. По сути, это обычный шаговый двигатель.

    Позволяет перемещать заслонку, изменяя угол ее открытия, а также количество холодного воздуха, поступающего извне в обогреватель. Электродвигатель нагнетательного вентилятора подключается через специальную конструкцию переключателя. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

    Регулировка скорости вентилятора происходит при помощи сопротивлений, установленных в корпусе нагревателя. Эти сопротивления включены в цепь питания двигателя. Переключение происходит с помощью ручки, установленной на панели приборов.На более старых автомобилях десятого семейства еще можно встретить механические приводы клапанов. Подобные конструкции встречаются и на «девятках» и «восьмерках».

    Система обогрева сиденья и заднего стекла

    Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

    1. Предохранитель для защиты электрической цепи.
    2. Реле электромагнитное для переключения силовой цепи.
    3. Кнопка включения с подсветкой.
    4. Жгуты проводов.
    5. Нагревательные элементы.

    Использование электромагнитных реле обязательно. В них имеется электрическая схема подогрева сидений ВАЗ-2110. С их помощью можно избавиться от кнопки переключения больших токов.

    В результате кнопки на панели приборов происходит переключение только слаботочных цепей управления обмотками электромагнитного реле. Аналогичная конструкция и обогреватель заднего стекла. Если в автомобиле установлены зеркала заднего вида с подогревом, то применяется аналогичная схема.

    Электрический топливный насос

    Через отдельные предохранители и реле происходит питание электрического топливного насоса.Устанавливается под задним сиденьем прямо в баке. Причем совмещен с датчиком указателя бензина. Основные компоненты электрической схемы насоса ВАЗ-2110:

    1. Электродвигатель привода насоса.
    2. Реле электромагнитное.
    3. Предохранитель.
    4. Жгут проводов

    При включении зажигания срабатывает электромагнитное реле, после чего питание подается на топливный насос.

    Бензин закачивается в систему до определенного давления, после чего электронасос останавливается.Датчик давления, установленный в топливной рампе, отправляет сигнал на электронный блок управления. Именно по этим параметрам система управления понимает, в какой момент необходимо включить или выключить топливный насос.

    Датчики и исполнительные механизмы

    В электрической цепи ВАЗ-2110 (форсунка 8 клапанов) ТНВД работает по сигналам датчиков. Все эти устройства подключены к одному блоку управления. Именно с его помощью собирается необходимая информация о работе двигателя внутреннего сгорания.После обработки всех сигналов текущие рабочие параметры двигателя накладываются на топливную карту, которая встроена во внутреннюю память микроконтроллера.

    Эта топливная карта регулирует работоспособность приводов в зависимости от сигналов, поступающих с датчиков, нагрузки на двигатель, оборотов и т.д. Для наглядности можно использовать интерактивные схемы ВАЗ-2110 (инжектор). Они позволяют лучше понять принцип построения всех систем автомобиля.

    Схема подключения

    с описанием / Паултюрнер-Митчелл.com

    Большое значение для ВАЗ-2110 (форсунка 8клапан) имеет электрическая схема - с ее помощью запитывается вся бортовая сеть. Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, бензонасоса электрического, поэтому разводка немного отличается от той, что используется в конструкциях форсунок. Но у них есть общие черты.

    Как устроена проводка?

    Независимо от того, какой двигатель используется в автомобиле, проводка имеет общие черты.Чтобы понять их, нужно знать основные принципы построения электротехники. И вам понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

    1. Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за работу определенных узлов и агрегатов. Это значительно облегчает ремонт электропроводки. А для производителя это значительная экономия на проводах.
    2. В качестве минусового провода используется кузов автомобиля. У ВАЗ-2110 (форсунка 8 клапанов) электрическая схема построена именно по этому принципу.
    3. Положительный вывод, который приходит от АКБ к потребителю, всегда имеет красный цвет. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» питанию. Минусовой провод всегда имеет черный цвет.
    4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
    5. Электросхема ВАЗ-2110 (инжектор на 16 клапанов) устроена так, что при подключении аккумуляторной батареи электрооборудование находится под напряжением.Именно по этой причине при любом ремонте электрики необходимо отключать минусовую клемму.
    6. Все цепи защищены предохранителями. Для включения мощных потребителей электроэнергии используются реле.

    Эти особенности характерны как для карбюраторных, так и для инжекторных двигателей. У ВАЗ-2110 (форсунка 8 клапанов) схема имеет именно такие особенности.

    Карбюраторные двигатели

    Самые первые автомобили ВАЗ-2110, выпущенные с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска.Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильно, но все же многие автолюбители до сих пор используют автомобили с карбюраторным впрыском. На сегодняшний день они не редкость.

    Существенных различий в электрической схеме между форсунками и карбюраторами нет. У карбюратора «баллы» системы почти такие же, как у инжекторных. Вот только обязательно столкнемся с проблемой при замене карбюратора на инжектор.Дополнительно проложите несколько кос электропроводки. Они необходимы для питания системы датчиков, электрического бензонасоса, бортового компьютера и других компонентов.

    Система впрыска топлива

    На автомобилях ВАЗ-2110 (форсунка 8 клапанов) электрическая схема несколько отличается от используемой в карбюраторах. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов. Также стоит отметить, что моторы форсунок бывают с 8 и 16 клапанами.Карбюраторных двигателей с 16 клапанами нет. Всю проводку можно разделить на багажную и салонную.

    Их назначение понятно из названия. Подкапотная соединяет такие элементы, как стартер, генератор, датчики на двигателе и т.д. Салонная разводка необходима для подключения приборной панели, ламп подсветки, различных переключателей.

    Как искать неисправности?

    Практически любая неисправность в электропроводке - это в первую очередь диагностика контактов. Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте.Это можно сделать несколькими способами:

    1. Визуальный осмотр для определения целостности.
    2. Полная проверка целостности соединений, их надежности.
    3. Пролонка мультиметром проводов при отключенной АКБ.

    На карбюраторных и инжекторных двигателях необходимо обращать внимание на провода, передающие высокое напряжение на свечи зажигания.

    Если они повреждены, двигатель будет работать хаотично. Признаки выхода из строя высоковольтных проводов:

    1. Посторонний шум при работающем двигателе.
    2. Автомобиль может дергаться во время движения.
    3. Повышенный расход бензина.
    4. Нестабильная работа на низкой скорости.

    Поэтому, прежде чем грешить на какие-либо датчики, убедитесь в исправности высоковольтных проводов и модуля зажигания.

    Подключение стартера

    Для запуска двигателя используется электрический стартер. Это простой двигатель постоянного тока. Вся система работает следующим образом:

    1. При включении зажигания возбуждается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле. Это необходимое условие для работы генераторной установки.
    2. Как только ключ переведен в положение «Пуск», на втягивающую обмотку реле подается напряжение.
    3. Вместе с сердечником реле втягивания шестерня и обгонная муфта перемещаются по ротору стартера. В результате шестерня входит в зацепление с короной маховика.
    4. При этом сердечник замыкает силовые контакты внутри втягивающего реле.
    5. На обмотку стартера подается напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
    6. Генератор начинает вырабатывать ток, поскольку магнитное поле вращается внутри обмотки статора.

    Электросхема стартера ВАЗ-2110 (инжектор) такая же, как и у карбюраторных моделей. Отличается только модификация стартера.

    Система отопления салона

    Печь ВАЗ-2110 состоит из радиатора, вентилятора, воздуховодов. С помощью вентилятора радиатор обдувается и воздух (горячий) подается в специальные каналы. В электрическую схему отопителя ВАЗ-2110 входит также регулятор положения заслонки. По сути, это обычный шаговый двигатель.

    Позволяет перемещать заслонку, изменяя ее угол открытия, а также количество холодного воздуха, поступающего в обогреватель извне. Электродвигатель вентилятора подключается через специальную конструкцию переключателя. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

    Скорость вращения вентилятора регулируется при помощи сопротивления, установленного в корпусе нагревателя. Эти сопротивления включены в силовую цепь двигателя. Переключение происходит с помощью регулятора, установленного на панели приборов.На старых автомобилях десятого семейства еще можно встретить механические приводы жалюзи. Подобные конструкции встречаются и на «девятке» и «восьмерке».

    Система обогрева сиденья и заднее стекло

    Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

    1. А предохранитель для защиты цепи.
    2. Реле электромагнитное для переключения силовой цепи.
    3. Кнопка включения с подсветкой.
    4. Жгуты проводов.
    5. Нагревательные элементы.

    Необходимо использовать реле электромагнитные. Доступны в схеме обогрева сидений ВАЗ-2110. С их помощью можно избавиться от переключения кнопкой больших токов.

    В результате кнопкой на панели приборов переключаются только слаботочные цепи управления обмотками электромагнитного реле. Аналогичная конструкция предусмотрена и для обогревателя заднего стекла. Если в машине есть зеркала заднего вида с подогревом, то применяется аналогичная схема.

    Электропривод топливного насоса

    Через отдельные предохранители и реле происходит питание электрического топливного насоса.Устанавливается под задним сиденьем прямо в баке. И он совмещен с индикатором газового манометра. Основные элементы принципиальной схемы насоса ВАЗ-2110:

    1. Электродвигатель привода насоса.
    2. Реле электромагнитное.
    3. Предохранитель.
    4. Жгут проводов.

    При включении зажигания срабатывает электромагнитное реле, и затем включается топливный насос.

    Бензин закачивается в систему до определенного момента, после чего электронасос останавливается.Датчик давления, установленный в топливной рампе, отправляет сигнал на электронный блок управления. Именно по этим параметрам система управления понимает, в какой момент необходимо включить или выключить бензонасос.

    Датчики и исполнительные механизмы

    В электрической цепи ВАЗ-2110 (форсунка 8 клапанов) Бензонасос работает по сигналам, поступающим с датчиков. Все эти устройства подключены к одному блоку управления. Именно с его помощью собирается необходимая информация о работе двигателя внутреннего сгорания.После обработки всех сигналов текущие параметры двигателя накладываются на топливную карту, которая встроена во внутреннюю память микроконтроллера.

    Эта топливная карта регулирует работу исполнительных механизмов в зависимости от сигналов, поступающих с датчиков, нагрузки на двигатель, скорости движения и т. д. Для наглядности можно использовать интерактивную схемотехнику ВАЗ-2110 (инжектор). Они позволяют лучше понять принцип построения всех систем автомобиля.

    Почему не горит задний ход на ВАЗ 2110

    Здравствуйте.Наконец-то и бесповоротно в нашем городе наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что не горят фонари заднего хода.

    Первым делом проверил предохранитель F19, отвечающий за фонари заднего хода, все в порядке.

    На всякий случай проверил обе лампы, все исправны. Протер контакты, не помогло.
    Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
    Этот датчик находится в коробке передач слева по направлению движения.


    Видно без ямы, достаточно снять воздушный фильтр.



    Блок обмотан красной лентой

    Проверить датчик можно, исключив его из схемы. Для этого необходимо включить зажигание, снять колодку и замкнуть на ней провода между собой.


    В этом случае должны загореться фонари заднего хода.Если этого не произошло, проблема не в датчике. Это был только мой случай.

    Для начала решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушка» от АКБ надо подать 12В. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

    Выключив датчик («лягушку»), предохранитель и лампы, стою под дождем, все в ожидании дальнейших исследований с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с обратной стороны , а именно колодки, входящие в него.


    Здравствуйте, друзья, рады видеть вас на сайте автосервиса своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и передает напряжение на лампочку (лампу), сигнализирующую о движении назад.

    Как работает датчик? После перемещения рукоятки в соответствующее положение включается обратная скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог - горит лампа заднего хода.

    Симптомы и неисправности датчика заднего хода

    Вы включаете заднюю передачу, но не работают задние фонари. Тут есть три варианта - лампа заднего хода отслужила, перегорел предохранитель питания или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

    Сделайте несколько простых шагов:

    1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток - 7.5 А). Сам монтажный блок находится под панелью приборов.

    2. Убедитесь, что лампа не повреждена. Если к нему тоже нет претензий, то можно переходить непосредственно к проверке датчика.

    Расположение и тонкости проверки датчика

    Многие начинающие автолюбители не знают, где датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опустить под нее.

    Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

    Его очень сложно спутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь перейдем непосредственно к проверке.

    Последовательность действий следующая:

    • Убрать клемму с датчика;
    • подключить к разъемам мультиметр и установить переключатель на измерение сопротивления;
    • переведите ручку переключения передач в положение обратной скорости;
    • включить зажигание;
    • посмотреть показания мультиметра.

    Если на дисплее отображается сопротивление 0 Ом и звенит «зуммер», то все в норме. В том случае, когда мультиметр показывает бесконечность, то датчик заднего хода ВАЗ 2110 требует замены.

    Нюансы замены датчика заднего хода ВАЗ 2110

    А теперь давайте разберемся, как заменить датчик заднего хода. Здесь все просто:

    Внимание! Перед тем, как выкручивать датчик, очистите его от грязи и пыли, чтобы при откручивании ничего не попало в трансмиссионное масло.

    1. Машина уже установлена ​​на приямке (эстакаде). Мы так и оставим.
    2. Снимите защиту картера.
    3. Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика выливается небольшое количество смазки.
    4. Отведите провода от узла.
    5. Откручиваем датчик, ждем, пока стечет масло.
    6. Установите новое устройство.
    7. Долейте масло до необходимого уровня.
    8. Верните провода на место.
    9. Проверить работу устройства.

    Вот и все. За 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили. Удачи на дорогах и, конечно же, без поломок.

    Ваши соседи стали жаловаться, что когда ты на своем любимом ВАЗе копируешь задний ход, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
    В чем могут быть причины невыключенных задних фонарей? Как сделать самому?
    Это сложно и что для этого нужно? Что делать в каком порядке?
    Ответы на все эти вопросы дает данная статья, а также есть вспомогательные фото, показывающие, как это делается правильно путем замены этого датчика на ВАЗ 2106, 2108 и других моделей:

    • Причины не горящих фонарей заднего хода автомобиля ВАЗ
    • Инструменты
    • Замена датчика
    1. ВАЗ 2107
    2. ВАЗ 2109
    3. ВАЗ 2110
    4. ВАЗ 2114
    • Функциональная проверка
    • Что делать, если замена датчика не помогла?

    Причины не горящих фонарей заднего хода автомобиля ВАЗ


    Для начала нужно выяснить, по какой причине не загораются фонари заднего хода - может просто перегорели лампочки (см.) И менять датчик даже не нужно?
    Вот несколько причин:

    • Перегорели лампы заднего хода.Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.


    • Другая причина - повреждение проводки. Здесь все посложнее - поиск займет больше времени. И проверяется точно так же - мультиметром на целостность или сопротивление.
    • Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
    • Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
    • Перегорел предохранитель (см.). Какой именно нужно указать для каждого автомобиля в руководстве по ремонту.
    • Ну и поломка самого датчика - об этом свидетельствует как неспособность включаться светом при включении задней передачи, так и постоянное свечение фонарей.

    Для устранения неполадок с освещением вам может потребоваться выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая - обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

    Инструменты

    Итак, что нужно для замены датчика заднего хода своими руками:

    • Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа
    • .


    • Маленькая емкость для масла
    • Отвертка
    • Плоскогубцы
    • Изолента
    • Молоток
    • Долото

    Замена датчика

    А теперь пора рассмотреть процесс замены датчика заднего хода на разных автомобилях ВАЗ - с 2106 на 2115.Вот инструкция.

    ВАЗ 2107


    Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

    Совет! Перед началом замены датчика на любом автомобиле очистите корпус коробки передач от грязи, чтобы было легче найти датчик и чтобы грязь не попала в масло.

    Итак:

    • Для начала ищем датчик - он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно - это единственная деталь в КПП, где подходят два провода.


    • Если провода оборваны, то ищите выступающие контакты.
    • Если провода остались на датчике, отсоедините их.
    • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный кривошип, так как со временем датчик прилипает к картеру.
    • Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

    Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

    • Затем очистить седло от грязи ножом.
    • Удалите металлическую шайбу с грязью и замените ее новой.
    • Вставьте датчик и затяните его тем же ключом до упора.
    • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
    • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

    У некоторых возникает вопрос по маслу - потечет оно или нет.В этом случае он не потечет.

    ВАЗ 2109


    Напомним, данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

    • Снимите защиту с двигателя автомобиля, если таковая имеется.
    • Расположение датчика на автомобиле ВАЗ 2108 и им подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
    • Датчик находится с левой стороны при движении автомобиля.
    • Если «Классику» пришлось загнать в смотровую яму, то переднеприводные автомобили можно просто поднять домкратом под левое переднее колесо.
    • Опять же - проводка подходит к датчику.
    • Снимите провода.
    • Для снятия датчика потребуется удлиненная головка 22 и ручка.
    • С помощью головки снимите датчик.


    Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

    • Подготовьте емкость и, как только вы открутите датчик, замените ее, чтобы масло не пролилось на пол.
    • Вставьте новый датчик как можно скорее.
    • Сначала затяните вручную, а затем затяните той же головкой и храповым механизмом.
    • Подсоедините электрические провода.
    • Добавьте необходимое количество масла.

    Все готово!

    ВАЗ 2110

    Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Следовательно, нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода - см. Информацию выше.

    ВАЗ 2114

    Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
    Инструкции:

    • Суть процесса та же.
    • Поднимите автомобиль домкратом.
    • Снимите защиту двигателя, если необходимо, но это может даже не понадобиться.
    • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
    • Отсоедините разъем проводки от датчика.
    • Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
    • Поставьте емкость для масла перед снятием датчика с разъема.

    Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

    • Выньте старый датчик и вставьте новый вместе с новым кольцом.
    • Затяните датчик гаечным ключом или головкой.
    • Очистить картер коробки передач от масляных следов.
    • Подсоедините провода.
    • Пополните до необходимого уровня.
    • Установите защиту двигателя (при необходимости).

    Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

    Проверка работоспособности

    И вот настал момент, когда все должно работать:

    • Включите передачу заднего хода.
    • Поверните ключ зажигания.
    • При этом заводить машину не нужно, как об этом пишут некоторые «знатоки».
    • Результат положительный - горят оба фонаря заднего хода.

    Если достигнут положительный результат, поздравляю. Если нет, то давайте копать дальше.

    Что делать, если замена датчика не помогла?

    Ранее в этой статье был список возможных причин - почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
    Следовательно, вам нужно будет шаг за шагом предпринять шаги по устранению каждого из них, и тогда вы добьетесь успеха.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

    Причин, по которым на вашем не горит фонарь заднего хода , может быть несколько. Однако, помимо перегоревшей лампочки, которую можно без проблем заменить, основная причина - неработающий датчик заднего хода. Как определить неисправность , где находится датчик заднего хода и как его проверить, а при необходимости и заменить, и пойдет речь в данной публикации.


    Где находится датчик заднего хода ВАЗ 2110

    Для проверки переключателя фонарей заднего хода вовсе не обязательно иметь подъемник или смотровую яму. Как правило, доступ к датчику заднего хода осуществляется через отсек.

    Переключатель находится на корпусе коробки передач в нижней левой части, если смотреть по направлению движения автомобиля.

    Как проверить датчик заднего хода 2110

    Чтобы проверить датчик задней передачи и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта.Если во время этой операции включаются фонари заднего хода, значит, причина именно в неработающем датчике. В случае, если лампочки в фонарях не горят, необходимо проверить проводку, лампочку или предохранитель на щите.

    Иногда могут окисляться контакты на контактной микросхеме переключателя, и в результате может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, а при необходимости почистить контакты датчика

    Схема подключения задних фонарей ВАЗ 2110

    Если после диагностики выяснится, что датчик заднего хода ВАЗ 2110 исправен, то для поиска проблемы может потребоваться схема подключения заднего освещения.

    Как заменить датчик заднего хода ВАЗ 2110

    Если переключатель можно диагностировать из моторного отсека, замена датчика заднего хода проводится на эстакаде или смотровой яме, после снятия нижней защиты. Во время работы вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как масло начнет вытекать из отверстия датчика на коробке передач при разборке. Процедура замены несложная - находим место, где находится датчик реверса, откручиваем ключом, на место устанавливаем новый.

    Симптомы умирающего бензонасоса ваз 2110

    Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
    В зависимости от типа привода производятся электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

    Механический топливный насос ВАЗ-2110 - технические характеристики и конструкция

    Этот тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

    По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:


    Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака.Нагнетательный клапан закрыт.

    Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

    на ВАЗ-2110 - технические характеристики

    Основными характеристиками данного устройства являются уровень давления и размеры корпуса.Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 составляет порядка 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

    Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

    Помимо длины, эти устройства отличаются расположением микросхем для клемм.Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

    Электрические аналоги

    Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими приборами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу высокого давления. Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском - порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

    Где он находится?

    А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

    Для конструкции электронасоса необходимы следующие элементы:

    1. Электродвигатель
    2. Насос в металлическом корпусе.

    Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

    и

    А рассматриваемая нами деталь действует за счет наличия двух клапанов - обратного клапана и редукционного клапана. Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

    По конструкции различают несколько типов электронасосов:

    1. Роликовые.
    2. Шестерни.
    3. Центробежный.

    Ролик

    Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.


    Шестерня

    Аналогичным образом можно описать принцип работы шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру. С помощью этих камер всасывается и перекачивается топливо.

    Центробежный

    Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

    Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о топливных насосах на ВАЗ 2110 Bosch, то это неверно запрос.

    Чаще всего топливные насосы высокого давления являются топливными насосами, они также являются топливными насосами высокого давления, и это ближе к дизельным топливным системам.Бензиновые двигатели имеют бензонасосы - механическую и электрическую.

    На ВАЗ 2110 электрический бензонасос Bosch, наверное, самый популярный бензонасос, поскольку он имеет относительно невысокую цену и универсальные габариты, а также доступность в большинстве магазинов.

    Рассмотрим следующие темы:

    • ВАЗ 2110 Бензонасос Bosch производительность / давление

    • Характеристики газовых насосов Bosch и, в частности, бензонасоса Bosch 0580453453

    Как выбрать качественный бензонасос bosch?

    Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch без его установки на автомобиль и предупреждений об установке.


    Производительность бензонасоса Bosch - от 3 до 3,8 бар

    Производитель Bosch выпускает собственный топливный насос для каждого типа топливной системы. Почему после выхода из строя родного бензонасоса люди ставят бензонасос Bosch с ВАЗ 2110? Как напор и производительность бензонасоса совпадает с родным? Если поставить с большим давлением, увеличить расход?

    Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратная магистраль и излишки топлива возвращаются в бак, есть еще и регулятор давления топлива, из названия понятно думаю что функция, которую он выполняет.

    Следовательно была помпа на 2,8 бар, поставили бензонасос Бош Ваз 2110 на 3,8 бар будет только лучше. Расход топлива может увеличиваться, если бензонасос не создает достаточного давления в рампе и форсунки не распыляют, а заливают бензин, который не горит.

    Характеристики бензонасоса Bosch 0580453453

    Специально для своих читателей запуталась и померила бензонасос, который у меня в окне лежит. На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром. Почему? Диаметр корпуса регулируется прокладкой из газостойкой резины.

    Чаще всего характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаться по длине, давлению, расположению микросхем для клемм и все :). Сетка бензонасоса на сиденьях ничем не отличается, а по форме может.

    Фишку под терминал можно переделать или поставить от того же ВАЗа. Длина бензонасоса важна, так как от этого зависит его работа при низком уровне топлива в баке, а если он есть в модуле, то для его установки нужна спичка.

    Длина бензонасоса:

    • Бензонасос Bosch 0580453453 - 105 мм
    • Бензонасос Bosch 0580453449 - 65 мм
    • Бензонасос Bosch 0580453465 - 90 мм


    Как купить качественный бензонасос bosch?

    На рынке бензонасос Bosch стоит в два раза меньше моего. Приведу более точную информацию, розничная цена бензонасоса Bosch Ваз 2110 на рынке или в недобросовестных магазинах дешевле покупки оригинального бензонасоса Bosch за 10 долларов.

    Покупаю ориентировочно за 300 грн, у официального поставщика и знаю, что это оригинал, а подделка бензонасоса Bosch продается по 220-250 грн в розницу.

    Бензонасос Bosch находится в герметичной прочной упаковке, упаковочный мешок плотнее обычного, чувствуется. Внутри упаковки рафинированный бензин, если чувствуете запах, значит, герметичность нарушена, а значит, есть вероятность появления коррозии внутри бензонасоса.

    Погружные бензонасосы смазываются и охлаждаются топливом.Из-за некачественного бензина и присадок корродируют внутренние электрические механизмы. При работе с сухим перегревом и стиранием кистей. Срок службы бензонасоса очень большой.

    Были иномарки, которые спустя более 25 лет решили поменять бензонасос, только по той причине, что он стал плохо качать, такой машиной была Хонда Аккорд 2.0 1986 года выпуска. Для меня было удивительно услышать, когда мой дед, водитель этой машины, рассказал мне, как он тестировал.

    Он говорит, что взял банку, налил воды, включил на батарее, смотрю жиклер слабый, и я понял, что он уже старый. Помпа была оригинальной, лично держал в руках. Давление, создаваемое бензонасосом, может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Bosch с ВАЗ 2110.

    Проверка давления бензонасоса - одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос.Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

    Категории современных бензонасосов

    Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

    Электронные топливные насосы

    основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов.Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

    Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива. Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

    Признаки неисправности топливного насоса

    Важным звонком о том, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться. В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в этой ситуации, нужно знать досконально.

    Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления.В данной ситуации естественно проверить топливный насос на предмет возможных утечек.

    Способы проверки бензонасоса

    Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине. Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. - в противном случае придется заменить либо сопло, либо регулятор.

    Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

    Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо брать манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

    В случае, когда автомобиль глохнет во время движения, в первую очередь проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса. После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

    Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

    Помните, что при работе с топливной системой необходимо соблюдать особую осторожность.Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

    Видео: Как проверить бензонасос

    В этой статье пойдет речь о том, для чего нужен бензонасос ВАЗ 2110. Как известно, сердце любого автомобиля - это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются наиболее важными в автомобиле, выделяется топливо. Именно с его помощью газ подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания.С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением. Причем топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забываем про предохранитель бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

    Работа насоса

    В процессе эксплуатации авто может случиться все что угодно. В частности, может сломаться топливный насос. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса.Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Запчастей к ним много, их можно найти в любом автомагазине. Правда, качество продукции не всегда хорошее. Иногда на рынке встречаются откровенные подделки, которые не могут просуществовать несколько месяцев. Конечно, можно столкнуться с некачественной запчастью даже в том случае, если вы приобретете ее для иномарки. Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если принять во внимание то, что в среднем автомобилист проезжает около 30 тысяч километров в год, то по временному периоду помпа прослужит около трех лет.После этого необходимо произвести замену бензонасоса ВАЗ 2110.

    Симптомы


    Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать при включении зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начинает меняться, скорее всего, поломка помпы. Посторонний шум также может указывать на неисправность. Если машина движется рывками, двигатель плохо развивается.Или с трудом может двигаться на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. В этом случае двигатель внутреннего сгорания может внезапно остановиться, потому что бензонасос ВАЗ 2110 не работает. Инжектор функционирует только в том случае, если на рампе поддерживается определенное давление. И создает свой насос.

    Давление в системе

    А теперь о том, как определить неисправность топливного насоса. А также как диагностировать его поломки на ранних стадиях.Если вдруг начинают проявляться все вышеперечисленные симптомы, необходимо сжать обратный топливный шланг, чтобы определить, есть ли давление в системе. В этом случае необходимо выполнить это действие как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см2. В среднем более-менее нормальный бензонасос показывает давление на выходе около 5 кгс / см2. В инструкции по эксплуатации автомобиля можно прочитать что минимально допустимое значение давления составляет около 4 кгс / см 2.Но это в теории, практика показывает, что если насос развивает такое давление, он еще долго может служить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

    Проверка давления


    Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из экспериментов. Если топливный насос не качает топливо в систему под давлением 4 кгс / см 2, то лучший выход - установка нового элемента. Конечно, вполне возможно, что фильтр внизу бензонасоса никогда не чистили.Если его заменить, не исключено, что уровень давления, который создает бензонасос ВАЗ 2110, значительно повысится. И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно можно провести небольшую диагностику ТНВД, отсоединив газопровод от аппарели. При включении питания 1,5-литровый баллон должен работать ровно за одну минуту. Такая проверка весьма условна, ее можно выполнить только при отсутствии под рукой манометра или компьютерных диагностических систем.

    Посторонние звуки


    Если вдруг во время работы бензонасоса появляется посторонний звук, необходимо его полностью удалить. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает бензин из бака в топливопровод. Как правило, посторонние звуки появляются при прямом износе двигателя или при чрезмерном загрязнении сетки, а также при установке неоригинальной.Если вдруг у вас появился такой симптом, необходимо либо произвести замену, либо отремонтировать этот механизм, так как очень велик риск, что этот агрегат просто выйдет из строя в ближайшее время.

    Реле и предохранитель


    Если двигатель внезапно перестает запускаться, не стоит сразу винить во всем топливный насос. Прежде всего убедитесь, что реле исправно работает. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, если он получает питание от аккумулятора.Реле, в которое входит десяток бензонасосов, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает, что пропадает контакт в самой колодке подключения реле. Поэтому достаточно просто вытащить и установить это реле по-новому. Если машина достаточно старая, то, возможно, начала выходить из строя печатная плата. В месте пайки образуются небольшие трещинки, которые мешают нормальному протеканию тока. В результате этого реле бензонасоса ВАЗ 2110 не включается.

    Топливный насос (ВАЗ-2110) - основной конструктивный элемент топливной системы бензинового ДВС, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.
    В зависимости от типа привода выполняются электронные и механические узлы. А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

    Механический топливный насос ВАЗ-2110 - характеристики и конструкция

    Этот тип механизма используется только на автомобилях с карбюраторными двигателями.Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе внутреннего сгорания.

    По собственной конструкции этот элемент является одной из разновидностей поршня и содержит следующие детали:

    Привод этого устройства, как мы уже говорили ранее, осуществляется кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака.При этом нагнетательный клапан закрыт.

    Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых имеется отдельная прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах применялась собственная разработка с двухрычажным коромыслом.

    Топливный насос на ВАЗ-2110 - свойства

    Основными характеристиками данного устройства являются уровень давления и размеры корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 составляет порядка 2,8-3,8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

    Размеры этой детали могут быть самыми разными.В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры бензонасосов ВАЗ.

    Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы.Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

    Электронные аналоги

    А что такое специальный бензонасос? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу избыточного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail».Электронный механизм создает давление порядка 0,3 МПа (в силовых установках с непосредственным впрыском - порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.


    Где он находится?

    А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потери из-за отсутствия поглощающих линий.

    Конструкция электронного насоса включает следующие детали:

    1. Электродвигатель
    2. Насос в железном корпусе.

    Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. В дополнение к перечисленным выше деталям в модуль этого агрегата также входят датчик расхода топлива, заборник топлива и сетчатый фильтр.

    И рассматриваемая нами деталь действует за счет наличия 2-х клапанов - револьверного и редукционного. 1-й блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на впускной обратно.

    По конструкции различают определенное количество типов электронасосов:

    1. Ролик.
    2. Шестерни.
    3. Центробежный.

    Ролик

    Этот агрегат всасывает бензин и качает его за счет ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие.Топливо выходит из насоса под давлением.

    Шестерня

    Аналогичным образом можно обрисовать механизм шестеренчатого насоса. В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора боковые стороны его зубьев образуют сменную камеру через определенные промежутки времени. С помощью этих камер происходит всасывание и впрыск топлива.

    Центробежный

    Эти два насоса в силу своих конструктивных особенностей устанавливаются непосредственно в топливопровод.Современные устройства для впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не шумят. Но у них есть ограничения по давлению и производительности.

    В ВАЗ 2110 работает прикуриватель. Перестал работать прикуриватель в машине. Порядок замены подсветки в прикуривателе

    Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикурить сигарету.Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают использовать для этого спички или свою любимую зажигалку.

    Конструкторы уже начали думать о том, чтобы убрать устройство вообще.

    Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого появилось большое количество различных электронных и электрических устройств. Естественно, для работы электроники требовалось электричество.

    Из истории прикуривателя

    Сегодня уже сложно вспомнить первую марку автомобиля, в стандартной комплектации которой была эта опция.Есть информация, что это было в 20-е гг. Конструкция этого первого устройства была довольно примитивной. Патрон находился внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и картридж становился горячим. Уже тогда водители сталкивались с тем, что прикуриватель не работал на автомобилях после длительного или неосторожного использования.

    1924 год стал знаковым для этого небольшого, но полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все.Он также был запатентован в этом году. Но в автомобилях прибор получил свое место только в 50-х годах. Это устройство, на которое не повлияли современные технологии.

    Как работает и работает прикуриватель?

    Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная нихромовая спираль. На приборных панелях есть специальный разъем. Если вставить в это гнездо прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

    Положительный контакт подключается к центральному контакту розетки и спирали. «Масса» подается на основание розетки.

    Электроэнергия проходит через нихромовую спираль, в результате чего она нагревается до красного цвета. В момент превышения температурного дефекта устройство выключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

    Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно ясна и проста.

    Розетка защищена предохранителем на 10 А и находится в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

    Плюсы и минусы устройства

    Главный и самый «жирный» плюс - в розетку можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

    А минус, как многие считают, это ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А.чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

    Здесь было бы здорово повысить надежность фиксации вилок в розетке, но стандарт на этот тип подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружиной, а также две прижимающие лапки. Положительную подушку можно зарыть очень глубоко. Из-за качества наших дорог при движении по неровностям и ямам электрический контакт между вилкой и розеткой может быть потерян.Некоторые водители даже наблюдали искрение между контактами. Существует опасность короткого замыкания и даже возгорания.

    Не работает прикуриватель: причины

    Иногда выходит из строя это важное и нужное устройство. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоревшей лампой подсветки.

    Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого кроется в электроприборах, подключенных к розетке. Дело в том, что это гнездо не было рассчитано на длительное использование.Инженеры создали устройство для кратковременной подачи энергии.

    Часто прикуриватель не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одной розетке, также приводят к поломке.

    Также можно выделить механическую причину ... Это ослабленные и разбросанные усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

    Прикуриватель на ВАЗ

    Владельцы этих автомобилей часто сталкиваются с подобной ситуацией.Чтобы не столкнуться с этой напастью, не стоит запитать компрессоры от прикуривателя. Также не рекомендуется тыкать в розетку устройства, не подходящие под стандарт разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто-нибудь в розетку какой-либо железный предмет. Не используйте устройства с металлическими кольцами с этой универсальной розеткой. Они часто вылетают со своих мест. Это может привести к короткому замыканию.

    Ремонт прикуривателя ВАЗ

    В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

    Если вы нашли сгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разберите гнездо.

    Как проверить напряжение?

    Необходимо полностью вынуть прикуриватель. Прикрепите к задней части патрона обычную лампочку и включите зажигание. Лампа горит? Можно приступать к разборке - причина в гнезде.

    Как разобрать прикуриватель на ВАЗе?

    Перед тем как открутить гайку на тыльной стороне и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов.Это значительно облегчит возможные трудности при сборке.

    А теперь можно приступить к полной разборке устройства. Вам нужно будет открутить гайку, затем отогнуть металлические детали от пластика. Далее - отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его нужно удалить.

    Далее приступаем к сборке. Файл поможет вам удалить излишки металла, которые мешают безопасно установить прикуриватель на место.

    Если ничего не вышло, то можно попробовать проверить провода на целостность.Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что при замене элемента нужно убрать «минус» аккумулятора.

    «Форд Фокус»

    Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Он рассчитан на ток до 20 А.

    Прикуриватель Ford Focus чаще всего не работает из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, намного превышающий допустимый.

    Короткие замыкания возникают из-за того, что большинство водителей не знают и никогда не думают, что в мире нет стандартов для гнезд геометрических размеров. У производителей зарядные устройства и все, что вставляется в розетку, делается вилками разной длины и диаметра.

    Перед тем, как вставлять что-либо в разъем, убедитесь, что разъем идеально подходит. Немного меньший диаметр - риск короткого замыкания.

    Как заменить предохранитель в автомобилях Ford?

    Если прикуриватель Ford не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Он расположен под бардачком. Поверните защелки и потяните блок вниз. Вы увидите требуемый предохранитель в левой полосе.

    Он второй снизу. Лучше, если вы найдете схему своего Форда. Да, вытащить предохранитель вручную непросто, поэтому приготовьте плоскогубцы.

    Как заменить прикуриватель?

    При замене необходимо снять правую крышку туннеля. В ногах пассажирского сиденья снимаем защелку и откручиваем саморез.Затем снимите заглушку. Вы увидите дыру. Положите туда руку и отсоедините провода от розетки. Их всего три.

    Теперь остается только вытащить стекло из гнезда.

    Если не получилось просто так вытащить стекло, то есть вариант сломать пластик каким-нибудь инструментом, а заодно снять стекло по частям.

    «Тойота»

    В том случае, если не работает прикуриватель Тойота, для начала нужно проверить предохранители.Автолюбители утверждают, что инструкция к этой машине ничего о них не говорит.

    На большинстве моделей правильный блок предохранителей расположен под рулевой колонкой.

    На некоторых моделях - под бардачком. Предохранитель рассчитан на 15 А. Многие люди пытаются установить предохранители на 20 А и обнаруживают, что система не работает.

    Также многие владельцы заменяют все стекло целиком. Стекло имеет алюминиевую вставку. Часто выгорает.

    Если ничего не работает

    Еще бывает, что не работают прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не обнаружите, внимательно проверьте реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

    Современные автомобили оснащены одним или несколькими разъемами. Однако они давно используются не по прямому назначению. Автовладельцы подключают к прикуривателю дополнительные устройства. Среди самых распространенных:

    • вентилятор;
    • портативный электрический компрессор, накачивающий автомобильные шины;
    • регистратор дорожного движения;
    • Навигационная система
    • ;
    • зарядное устройство для электронных устройств (телефон, планшет, ноутбук).

    Поэтому если перестанет работать прикуриватель, это чревато неудобствами и хлопотами. Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно найти в статье.

    Из чего состоит прикуриватель и как он работает

    Устройство на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей - металлической трубки, внутри которой находится нихромовая спираль, и гнезда для нее (гнезда).К нижней части подключается плюс, а к кузову автомобиля или массой - кузов.

    При нажатии на вставку начинает работать прикуриватель: контакты замыкаются, спираль нагревается. Когда температура достигает максимального значения, срабатывает термостат, и устройство возвращается в исходное положение.

    Стоит ли обычная прикуриватель?

    Сошедшие с конвейера модели ВАЗ 2112 комплектуются длинными старинными приборами.Их недостаток в том, что они не обеспечивают надежную фиксацию подключенных устройств, разработанных по европейским стандартам. В результате зажигалки иногда закрываются и перестают правильно работать.

    Многие владельцы решаются на замену устройства на 2112 на новую модель (см. Фото). Стоимость такого прикуривателя колеблется от 600 до 1,5 тысячи рублей. Слишком низкая цена говорит о некачественных материалах, используемых при производстве детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

    Причины, по которым не работает прикуриватель

    Есть несколько ситуаций, по которым устройство может выйти из строя. Наиболее частые причины, по которым не работает прикуриватель ВАЗ 2112:

    • короткое замыкание;
    • обрыв проводки прикуривателя;
    • перегоревший предохранитель;
    • слабый контакт;
    • неисправная спираль;
    • перегорела лампочка подсветки.

    Каждая аварийная ситуация подробно обсуждается ниже.

    Предохранители на прикуривателе - на


    Если перестал работать прибор на ВАЗ 2112, то возможной причиной неисправности стал перегоревший защитный элемент.Автомобильная цепь в этой секции защищена предохранителем на 25 А. Это означает, что устройства общей мощностью более 300 Вт (12 вольт * 25 ампер = 300 ватт) нельзя подключить к розетке прикуривателя.

    В противном случае сгорит защитный элемент. Намек на то, что «сдался» предохранитель - это выход из строя вентилятора отопителя. Если не работает, замените. Монтажный блок находится слева от рулевой колонки, за декоративными накладками.

    Элемент с индексом F-18 подлежит замене. Предохранитель на 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Это может привести к короткому замыканию, повреждению электропроводки, возгоранию.

    Обрыв или короткое замыкание в проводке

    Надо проверить где предохранитель на прикуривателе ВАЗ 2110. Если он цел, но часто горит, то следует проверить исправность кабелей. Из-за несоответствия номинала защитного элемента или подключения слишком мощных устройств провода могут перегореть, что вызывает короткое замыкание или поломку прикуривателя.


    Для диагностики необходим мультитестер, который должен прозвонить все подходящие к элементу провода, выяснив их состояние.

    Дело в контактах или нить накала

    Со временем или от интенсивного использования может нарушиться связь внутри устройства на ВАЗ 2112. Неправильное подключение устройств приводит к расшатыванию розетки и плохому контакту. Лечится загибом металлических усиков на картридже, пайкой.

    С возрастом на прикуривателе появляются оксиды или ржавчина, что плохо сказывается на его работе.Вы можете исправить ситуацию, обработав точки контакта файлом. Необходимо их очистить и удалить все следы коррозии. Еще одна неисправность - перегоревшая нихромовая спираль. Здесь рекомендуется замена инструмента.

    Лампа подсветки

    Вокруг самого гнезда есть специальный световой элемент, который позволяет найти устройство в темное время суток. Лампа освещения может перестать гореть из-за обрыва нити накала. В этом случае необходимо демонтировать прикуриватель, удалить неисправный элемент и заменить его новой лампочкой.

    Диагностика неисправности прикуривателя

    В случае неисправности следует провести осмотр устройства для выявления причины поломки.

    1. Включаем вентилятор отопителя. Если не работает, то предохранитель прикуривателя ВАЗ 2111 находится в монтажном блоке.
    2. Осматриваем контакты на самом устройстве и его гнезде. Если есть окислы или ржавчина, удалите их напильником.
    3. Визуально осматриваем кабели, идущие к устройству, на наличие трещин или обрывов.Обзываем провода мультитестером. Включаем его на сопротивление, а потом проверяем каждый из трех кабелей, идущих к устройству.

    После обнаружения неисправности можно приступать к ремонту устройства.

    Схема подключения прикуривателя ВАЗ 2110



    Прежде чем вмешиваться в схему, следует разобраться с распиновкой. К устройству идут три провода.

    1. Красный - положительный контакт, отвечающий за нагрев катушки.Питается от аккумулятора через предохранитель с индексом F18 (общий для моделей 2110, 2111, 2112).
    2. Желтый - лампа подсветки, положительный контакт.
    3. Черный - постоянный отрицательный провод. Масса соединена с корпусом устройства одним концом, а кузов автомобиля - другим.

    Закоротил прикуриватель ВАЗ 2110

    Если устройство вышло из строя, то следует искать причины поломки. Выяснить, что по цепи идет короткое замыкание, довольно легко.

    1. Поворачиваем ключ в замке зажигания, выключая его.
    2. Замеряем напряжение АКБ в выключенном состоянии.
    3. Включаем зажигание, а потом снова замеряем напряжение. Если индикатор просел более 0,5 вольт, значит где-то пробой.



    Чтобы узнать место обрыва, следует вооружиться тестером и прозвонить все провода на целостность. Можно сначала визуально осмотреть кабели - перегибов и обрывов быть не должно.Дополнительно необходимо проверить герметичность фиксации картриджа в металлическом разъеме. Свисающее устройство также может вызвать короткое замыкание.

    Схема автомобильного прикуривателя ВАЗ 2112

    Распиновка данной модели технологически практически такая же, как описанная в предыдущем разделе. Схема подключения прикуривателя на автомобиле ВАЗ 2112 идентична 2110-й. Видео ниже содержит подробные инструкции.

    Разборка и замена прикуривателя



    Перед ремонтом нужно будет запастись подходящим инструментом.Требуется:

    • крестовые и стандартные отвертки;
    • перчатки защитные.

    Для устранения поломок пригодится:

    • мультитестер;
    • паяльная лампа с припоем;
    • трубки термоусадочные, изолента;
    • кусачки;
    • файл.

    Процедура.

    1. Открываем капот, снимаем минусовую клемму с АКБ. Также можно снять предохранитель с монтажного блока, который отвечает за прикуриватель ВАЗ 2110.
    2. Откручиваем четыре крепления крышки тоннеля, снимаем обе части облицовки.
    3. Отсоедините трехконтактную вилку от автомобильного прикуривателя.
    4. Снимите колодку под рычагом ручного тормоза.
    5. Снимите крышку рычага переключения передач.
    6. Отодвигаем сиденья назад, а потом откручиваем три крепления верхней части тоннеля и снимаем.
    7. Вытаскиваем картридж.
    8. С помощью плоской отвертки подденьте защелку прикуривателя, чтобы она вышла из сиденья.
    9. Демонтируем гнездо от футеровки для последующего ремонта.
    1. Вытаскиваем металлическую трубку.
    2. С помощью отвертки или пинцета затяните контакты, расположенные внутри.
    3. Вытаскиваем картридж, отсоединяем от него микросхему.
    4. Осторожно извлеките светофильтр.

    Любой автомобильный прикуриватель, в том числе и ВАЗ-2110, изначально проектировался только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать.Поскольку заводом не предусматривалась установка розетки на 12 вольт в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

    В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

    Схема прикуривателя на ВАЗ-2110

    Схема подключения прикуривателя.

    Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

    Поиск поломки

    В любом случае отказ может быть как механическим, так и электрическим.

    Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой.Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одной розетке от монтажного блока с лампой освещения бардачка.

    Это первая подсказка - если прикуриватель не работает, но горит лампа бардачка, то дело либо в самом механизме прикуривателя (спираль , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

    Автоматические выключатели

    Предохранитель прикуривателя 25А, отмечен стрелкой

    Однако в первую очередь подозревают предохранители.Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, скорее всего перегорел предохранитель F18 номинал 25A ... Он находится в монтажном блоке слева от водителя .

    Есть другой предохранитель с номиналом 15 A , который подключен к цепи прикуривателя. На нем есть розетка, и он также может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя посажены на одну цепь предохранителя F18.

    Следовательно, проверить целостность предохранителя в этих случаях также несложно - мотор не крутится, значит, предохранитель перегорел.

    Почему предохранители на

    Каждый потребитель электроэнергии на борту ТС рассчитан на определенную мощность и определенное потребление тока, измеряемое в амперах ... Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядить телефон, то он Неудивительно, что предохранитель просто не выдерживает.Спасая нашу проводку от перегрева и коротких замыканий, она плавится, разрывая цепь.

    Поэтому важно учитывать потребление тока дополнительными устройствами. - компрессор, холодильник и прочие архитектурные излишества. И мощность, и ток, потребляемый им, указаны на корпусе устройства. Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

    В результате это может привести к возгоранию проводки.

    Оплавленные провода прикуривателя.

    Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

    Проверка электропроводки

    Если предохранитель исправен и мы не включали пылесосы в прикуриватель, скорее всего, дело в контактах или в проводке.

    Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:


    Осмотр прикуривателя

    И последнее, но не менее важное: осматриваем сам прикуриватель.

    Выходит редко, но если и будет, разбирать не будем, это не королевское дело.Покупаем новый.

    Новая сборка прикуривателя.

    • Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель обычно SOTE.

    Удачных поисков всему и стабильной работы электрооборудования!

    Видео о неисправностях прикуривателя

    В последние годы автомобильный прикуриватель стал многофункциональным устройством.Если раньше он использовался только по прямому назначению, то теперь к нему подключают для зарядки и работы различных электронных устройств ... Поэтому выход из строя прикуривателя может доставить немало неудобств современному автовладельцу.

    Устройство и назначение прикуривателя ВАЗ 2107

    В последнее время функции прикуривателя значительно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

    Основные функции и принцип работы прикуривателя

    Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по прямому назначению, подключите к его розетке:

    • телефон, смартфон или планшет для зарядки;
    • видеорегистратор;
    • навигатор;
    • вентилятор;
    • Компрессор для накачки шин.

    Прикуриватель состоит из патрона (патрона) и головки (патрона).

    Патрон представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, который действует как положительный контакт. Отрицательный контакт в прикуривателе - это тело. Для предотвращения коротких замыканий корпус и шток отделены друг от друга слоем изолятора. Контакты соединяются нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и подача тока прекращается.

    Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключается к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, которая включается вместе с внешним освещением.

    Для включения режима нагрева нужно надавить на картридж и зафиксировать его в нажатом состоянии.Патрон удерживается биметаллическими пластинами. При нажатии положительный и отрицательный контакты розетки соединяются с соответствующими контактами розетки. В результате начинается нагрев змеевика, который длится 15–20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

    Причины неисправностей прикуривателя ВАЗ 2107

    Часто выходит из строя прикуриватель ВАЗ 2107.Это происходит по разным причинам.

    Перегорел предохранитель

    Если прикуриватель используется в качестве розетки для работы нескольких мощных устройств через разветвитель, предохранитель прикуривателя, рассчитанный на максимальный ток 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 часы и радио перестанут работать вместе с прикуривателем.

    Ненадежный контакт

    Иногда окисляются контакты или разъемы прикуривателя и прибор перестает работать.В такой ситуации их необходимо очистить, предварительно отсоединив отрицательную клемму от аккумулятора. Последнее исключит возможность короткого замыкания. Кроме того, часто вилка устройства, подключенного к прикуривателю, не входит плотно в розетку. Такой ненадежный контакт может привести к короткому замыканию, оплавлению контактов и выходу из строя прикуривателя. Контакты могут расплавиться даже при установке предохранителя большего размера (например, 15 А). В таких случаях можно попробовать почистить и перепаять контакты.Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства на ВАЗ 2107 около 150 рублей.

    Перегорел элемент накаливания

    Иногда перегорает катушка прикуривателя. В этом случае устройство меняют на новое.

    Обрыв электропроводки

    Прикуриватель может перестать работать из-за защемления или истирания проводов с последующим разрывом контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

    После обнаружения поврежденного участка проводку меняют на новый. Особое внимание в этом случае обратите на целостность изоляции проводов - это снизит вероятность короткого замыкания и возгорания до минимума.

    Видео: основные неисправности прикуривателя ВАЗ 2107

    Схема подключения прикуривателя ВАЗ 2107

    К прикуривателю ВАЗ 2107 подключаются три провода:

    • красный провод идет на плюс АКБ и подает напряжение на Часы;
    • желтый провод идет на плюс АКБ и подает напряжение на подсветку;
    • черный провод отвечает за заземление.

    В его электрическую схему, помимо самого прикуривателя, входит предохранитель с маркировкой F6, установленный в монтажном блоке.

    Замена прикуривателя ВАЗ 2107

    Для замены прикуривателя ВАЗ 2107 вам понадобятся:

    • набор отверток;
    • плоскогубцы;
    • щипцы маленькие или пинцеты;
    • паяльник и расходные материалы для пайки;
    • Лампа переносная или фонарик;
    • изолента;
    • перчатки хлопковые;
    • прикуриватель новый.

    Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

    Порядок работы

    Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

    1. Снимаем минусовую клемму с АКБ.
    2. Для удобства отодвигаем водительское сиденье назад.
    3. Вынимаем патрон прикуривателя из гнезда.
    4. Осторожно подденьте дополнительную панель приборов с правой стороны. Освободив фиксаторы из пазов, снимаем эту панель вместе со всеми приспособлениями.
    5. Отсоедините провода питания от прикуривателя.
    6. Откручиваем гайку крепления прикуривателя.
    7. Снимите корпус прикуривателя вместе с подсветкой.
    8. Вынимаем гнездо прикуривателя наружу.
    9. Установите новый прикуриватель в обратном порядке.
    Видео: замена прикуривателя ВАЗ 2106

    Выбор прикуривателя на ВАЗ 2107

    Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины замены:

    • постоянно откручивая гайку крепления;
    • желание установить более привлекательное устройство;
    • невозможность подключения нескольких устройств одновременно.

    Чаще всего монтируют прикуриватель от ВАЗ 2114/15 - так называемый прикуриватель евро, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя нужно лишь немного увеличить отверстие, в котором он был закреплен.

    Для расширения отверстия можно использовать наждачную бумагу или круглый напильник.

    Устройство монтируется в следующем порядке:

    1. Светодиод установлен.
    2. Гнездо прикуривателя фиксировано.
    3. Электропроводка подключена.

    Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя также не доставит больших хлопот владельцу ВАЗ 2107.

    Распиновка датчика скорости. Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

    Поломки датчика скорости проявляются ложными данными со спидометра, и загорается панель приборов Check Engine ... Если да, то причина именно в скорости датчик.

    Для выявления неисправности сначала нужно узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Он находится под капотом, в моторном отсеке, рядом с выпускным коллектором, где трутся провода.IN
    В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина поломки. Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

    Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно - 1, 2, 3.Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

    Второй важный момент - выбор устройства на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога. Не забудьте проверить вращение стержня, нет ли в нем люфта, не забыли ли вы поставить шайбу.

    1. Отключить ток в автомобиле, сняв разъем с аккумулятора.
    2. Отсоединяем провод разъема от датчика, запомнив распиновку.
    3. Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
    4. Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.


    Устанавливаем новые устройства, делая все в обратной последовательности. После установки необходимо проверить полярность проводов мультиметром.Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее из рекомендованных. Но если его не было, то наблюдаем следующую последовательность: 1 - «+», 2 - выход сигнала, 3 - «-».

    Штатный датчик скорости автомобиля ВАЗ 2110 находится на коробке передач автомобиля.

    Назначение и принцип действия датчика скорости

    Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля... Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимую частоту холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельная заслонка автомобиля.

    За время прохождения расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

    Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

    Как проверить датчик скорости на работоспособность

    Признаки неисправности данного устройства следующие:

    • приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
    • при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

    Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать на то, какое устройство вышло из строя. .

    Причины выхода из строя датчика скорости

    Отсутствие показаний спидометра не означает поломку данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

    1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
    2. Нестабильный контакт разъема продукта и обрыв проводки.
    3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора - спидометра.

    Здесь возможны следующие варианты:

    1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля - заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работу сенсорного привода.
    2. Повышенная скорость каната.

    Проверка прибора на исправность:

    1. Вешаем домкрат на переднее колесо автомобиля.
    2. Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
    3. Совершая вращательные движения с подвешенным колесом на малой скорости, измеряем сигнал импульсного потока с разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
    4. Снимаем устройство с сиденья.
    5. Подключаем к выходным контактам прибор для измерения напряжения.
    6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
    7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

    Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

    Распиновка датчика скорости

    Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. Очень важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

    Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

    При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «A», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

    Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

    Замена датчика скорости "десятки"

    Такая операция, как замена датчика скорости ВАЗ 2110 проводится по следующей схеме:

    1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
    2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
    3. Демонтируем пружинные фиксаторы, для чего снимаем крепления гаечным ключом на «22» и разъединяем контакты.
    4. Совмещаем привод датчика скорости со штангой нового устройства.
    5. Устанавливаем крепеж и подключаем к колодке коннектор.

    В случае проблем с разборкой сломанной тяги покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

    Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод гаечным ключом на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

    Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно спидометр, представляющий собой прибор для определения мгновенной скорости, позволяет узнать, какая максимальная скорость ВАЗ 2110.

    Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, они есть не.Это устройство отвечает за подачу и расход топлива, настройку угла опережения зажигания и следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

    До появления датчиков на каждый карбюраторный двигатель устанавливались механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года. Новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

    Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

    Неисправности могут проявляться:

    • наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колесо;
    • отсутствие стабильной работы двигателя на холостом ходу;
    • Загорелся
    • check Check Engine (проверка двигателя) на панели приборов;
    • прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

    Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

    Всегда ли нужна замена

    Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от нее зависят показания упомянутых выше приборов. Также эта информация влияет на качество топливной смеси, подаваемой в цилиндры, обороты холостого хода, стабильность двигателя и количество потребляемого топлива.

    В случае неисправности датчика электронный блок не сможет определить, находится ли автомобиль в движении или неподвижен. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, а расход топлива станет намного выше.

    Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из моторного отсека).

    Провода трутся о коллектор, что может привести к их повреждению. Иногда достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

    Не забываем про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

    Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливается спидометр.

    Сколько стоит замена

    В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

    Для покупки нужно знать номера датчиков в каталоге. Номер детали 2110-3843010F соответствует датчику с механическим приводом, а номер детали 2170-3843010 соответствует электронному датчику.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

    Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

    Для того, чтобы самостоятельно заменить датчик скорости, достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и отверткой Phillips.

    1. Ток на автомобиле отключен; для этого снимается разъем с АКБ.
    2. От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
    3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
    4. Проверяется состояние привода. После снятия датчика с помощью ключа на 10 открутите и снимите гайку, фиксирующую привод датчика.
    5. Привод подлежит замене при механических повреждениях, если таковых нет, старый можно оставить.
    6. Установку нового устройства производить в обратной последовательности.
    7. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
    8. После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
    9. Осталось проверить. Это делается либо когда машина едет, либо когда колеса подвешены.

    Замена электронного датчика

    Боковая цепь обесточена, зажим ослаблен и гофра снята. Затем от датчика скорости отключаются провода и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

    Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

    После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

    На автомобилях ВАЗ 2110 и 2114 применяется электронный датчик скорости, пришедший на замену механической системе, состоящей из. Из статьи вы узнаете, как они работают и чем отличаются датчики разных моделей, где они расположены и как их заменить.

    Как работает электронный датчик

    До 2006 года на автомобилях устанавливался датчик скорости, который работал совместно с приводом. Ведущая шестерня закручивалась ведущей шестерней главной пары.Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого требовалось установить новый индикатор скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла - электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать новую модель датчика, не нуждающегося в приводе, потому что он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне редуктора.

    Где датчик скорости на ВАЗ

    На всех автомобилях ВАЗ 2108-2115 датчик расположен в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

    Замена датчика скорости на автомобилях выпуска до и после 2006 г.

    Проверка датчика подробно описана в статье о.Первым делом нужно отсоединить отрицательную клемму от АКБ. Затем отсоедините разъем жгута проводов от электронного датчика скорости. Для этого надавите пальцами на зажим для провода (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

    На 16-клапанных двигателях сожмите два кронштейна в верхней части заглушки. После этого нужно открутить датчик скорости. Для этого на большинстве автомобилей достаточно давления пальцем. Если пальцами не работает, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из КПП. Установите новый датчик или исполнительный механизм в обратном порядке.

    Для выпущенных после 2006 года

    На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни, поэтому используется другой способ крепления датчика. Сам датчик устанавливается там же. Первым делом отсоедините отрицательную клемму от АКБ.После этого откручиваем хомуты воздуховода, идущего от фильтра к дроссельной заслонке ... Если патрубок не снимать, то до датчика добраться очень сложно. Затем отсоедините вилку от датчика, отжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию трещоткой с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка производится в обратной последовательности.

    Датчики, установленные до и после 2006 г., не взаимозаменяемы. Поэтому не путайте их при покупке.

    Во время движения автомобиля датчик скорости (инжектор) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете проверить и заменить датчик самостоятельно. Для этого потребуется гараж со смотровой ямой, шлицевой отверткой, ключом на 22 и мультиметром или контрольной лампой.

    Принцип работы датчика скорости ВАЗ 2107

    Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

    Где находится датчик скорости ВАЗ 2107

    Датчик крепится к коробке передач в механизме привода троса спидометра.Чтобы снять и проверить его, придется отсоединить трос спидометра КПП.

    Признаки неисправности

    Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортового компьютера ... Неисправности могут проявляться и другими признаками:

    • повышенный расход топлива;
    • плохая тяга двигателя;
    • не работает или работает с большой погрешностью спидометра;
    • нестабильный холостой ход.

    Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

    Причины неисправности датчика

    Конструкция датчика достаточно надежна. Причина поломки обычно - окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
    Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки. Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика.Сопротивление в его сети должно быть около 1 Ом. Если поломки не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

    Как снять датчик скорости ВАЗ 2107

    Для демонтажа датчика скорости необходимо выполнить следующие операции:

    Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной». Чтобы установить датчик, выполните указанные выше действия в обратном порядке.

    Проверка датчика скорости

    Самый простой способ проверить датчик скорости - установить на его место новый.Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если под рукой нет нового датчика скорости ВАЗ 2107, следует сначала проверить старый, а затем отправиться в магазин за новым.
    Для проверки работы датчика скорости понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика и вольтметр (мультиметр). Проверка выполняется в следующей последовательности:

    • подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
    • надеть трубку на ось датчика;
    • повернуть трубку.

    По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, датчик скорости ВАЗ 2107 требует замены.

    Совет: таким же образом можно проверить датчик скорости прямо на автомобиле. Для этого вывесите одно из ведущих колес, подключите вольтметр к выводу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

    Вместо вольтметра можно использовать контрольную лампу.В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

    .

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
