Телескопическая тяга карбюратора Озон
Телескопическая тяга на карбюраторах 2105, 2107 Озон входи в состав системы пуска. Она соединяет рычаг на оси воздушной заслонки карбюратора и трехплечий рычаг, соединенный с рычагами на оси дроссельной заслонки. Водитель перед пуском двигателя вытягивает рукоятку привода воздушной заслонки («подсос») и взводит пусковое устройство (воздушная заслонка полностью закрывается, дроссельная заслонка первой камеры приоткрывается на пусковой зазор).
После пуска двигателя полностью закрытая воздушная заслонка должна автоматически приоткрыться на пусковой зазор, чтобы дать лишнему воздуху немного разбавить слишком переобогащенную топливную смесь. Приоткрытие происходит за счет срабатывания диафрагменного механизма приоткрывателя и сжатия телескопической тяги. В результате ее сжатия дроссельная заслонка остается приоткрытой. Обратным сжатием телескопической тяги воздушная заслонка прикрывается.
Основной и наиболее распространенной неисправностью штатной телескопической тяги является ухудшение подвижности ее элементов. Это происходит по целому ряду причин: загрязнена, заклинила, деформирована, изношена и пр. Следствием такой неисправности является невозможность нормального запуска холодного двигателя автомобиля. Двигатель будет запускаться только с нескольких попыток. Заклинившая телескопическая тяга не будет давать приоткрываться на необходимый угол воздушной заслонке после первых вспышек в цилиндрах. Топливная смесь останется слишком богатой, плохо воспламеняемой и будет заливать свечи.
Исходя из этого, некоторые автовладельцы дорабатывают телескопическую тягу своего карбюратора, несколько изменяя ее конструкцию с целью предотвращения возможного загрязнения.
Варианты доработки телескопической тяги
- Замена штатной телескопической тяги карбюратора 2105, 2107 Озон на аналогичную открытую телескопическую тягу.Она не имеет металлического стакана. Пружина открыта. Загрязняться особо не чему.
- Удаление металлического телескопического стакана со штатной телескопической тяги пускового устройства карбюратора Озон.
Снимаем телескопическую тягу с карбюратора, зажимаем в тисках и аккуратно напильником или болгаркой стачиваем стакан так чтобы остался упор для пружины. Пружина становится открытой, проблемы с заеданием и загрязнением исчезают.
телескопическая тяга пускового устройства карбюраторов 2105, 2107 Озон с открытой пружинойтелескопическая тяга карбюратора Озон штатная, закрытаяПримечания и дополнения
— Если нет желания дорабатывать телескопическую тягу, можно просто привести ее в работоспособное состояние. Для этого следует снять ее с карбюратора, промыть в бензине (если нужно даже замочить в нем на некоторое время), продуть сжатым воздухом. Подвижность элементов телескопической тяги восстановится, и двигатель будет нормально пускаться. Единственное условие тягу смазывать ничем нельзя. Смазка и налипшая на нее грязь очень скоро опять выведут тягу из строя.
— Деформированную или изношенную телескопическую тягу лучше всего заменить новой.
— Для обеспечения стабильного пуска холодного двигателя автомобиля помимо доработки телескопической тяги так же стоит провести регулировку пускового устройства карбюратора.
Еще статьи по карбюратору Озон
— ЭПХХ карбюраторов 2105, 2107 Озон
— Крепление карбюраторов Озон, доработка
— Доработка ускорительного насоса карбюраторов Озон
— Уменьшение расхода топлива с карбюратором Озон
— Доработка пневмопривода дроссельной заслонки второй камеры карбюратора Озон
twokarburators.ru
Регулировка тяг карбюратора ваз 2107
Регулировка карбюратора ВАЗ 2107 ()
Как отрегулировать карбюратор ВАЗ 2107 самостоятельно
Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).
Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.
Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:
- Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
- Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.
Основные узлы карбюратора, подлежащие регулировке:
Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:
- затруднение при пуске двигателя, долгое «чихание»;
- всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
- вялая способность автомобиля к разгону;
- необъяснимое увеличение расхода бензина.
Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.
Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.
Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.
Регулировка поплавковой системы
Свободный ход поплавка колеблется между следующими значениями: 6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.
В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».
После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.
Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.
Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.
Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.
Приступаем к регулировке пускового устройства
Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.
Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.
Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:
Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:
Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:
Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:
Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:
- Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
- Увлекает телескопическую тягу;
- Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
- Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
- Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор
При регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:
Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».
Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:
Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.
После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:
Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.
Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:
Как выставить обороты холостого хода на ВАЗ 2107
Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.
- Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;
- Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
- Выполняем проверку «качеством»: можно ли ещё прибавить обороты.
Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.
Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.
Следующим этапом является регулирование привода воздушной
motorsmarine.ru
Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон
При неправильно отрегулированном приводе дроссельной заслонки карбюратора 2105, 2107 Озон, возможно ухудшение мощности и приемистости двигателя автомобиля. Помимо этого вполне вероятно увеличение расхода топлива так как усилится разрежение и как следствие истечение топлива из распылителя диффузора первой камеры карбюратора. Поэтому стоит провести проверку и последующую регулировку работы привода дроссельной заслонки первой камеры.
Необходимые для регулировки привода инструменты
— Рожковый ключ на 8 мм.
— Шлицевая отвертка (3мм).
— Линейка или штангенциркуль.
— Фонарик.
— Помощник.
Подготовительные работы
— Снимаем корпус воздушного фильтра.
Проверка работы привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон
— Утапливаем до упора рукоятку привода воздушной заслонки («подсоса»), чтобы она полностью открылась.
открываем воздушную заслонку карбюратора 2105, 2107 Озон чтобы видеть положение дроссельной заслонки— Помощник до отказа нажимает на педаль «газа» в салоне автомобиля. Она должна упереться в пол автомобиля. Дроссельная заслонка первой камеры, после этого действия, полностью открывается.
убеждаемся, глядя на карбюратор сверху, что дроссельная заслонка первой камеры полностью открылась при нажатой педали «газа»Убеждаемся в этом, заглянув в первую камеру карбюратора и подсветив себе фонариком.
— Помощник отпускает педаль «газа» — заслонка должна полностью закрыться, перекрыв сечение первой камеры карбюратора без каких-либо зазоров.
Опять убеждаемся в этом визуально, снова подсветив фонариком в первую камеру.
Если в результате проделанной работы выявлено, что заслонка первой камеры или не полностью открывается, или не полностью закрывается то необходимо провести регулировку привода.
Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон
1. Замеряем расстояние между центрами наконечников первой тяги привода, отсоединив ее.
Оно должно составлять 8 см. Если оно не соответствует этой цифре, то вращая наконечники тяги добиваемся требуемого.
Предварительно необходимо рожковым ключом на 8мм отвернуть контргайки перед этими самыми наконечниками.
Наконечники тяги проще всего отсоединить поддев их шлицевой отверткой. После регулировки контргайки заворачиваем обратно.
2. Ставим тягу на место.
3. Проверяем работу привода.
Если положение дроссельной заслонки опять не соответствует норме, то
4. Отсоединяем пластмассовый наконечник второй тяги привода (он у нее один) от промежуточного рычага и вращая его в ту или иную сторону добиваемся правильного расположения заслонок.
Примечания и дополнения
Если карбюратор снят с двигателя автомобиля можно провести проверку положения дроссельных заслонок.
— Несколько раз, поворачивая рычаги, открываем и закрываем заслонки. Они должны открываться плавно, без заеданий и закрываться четко. При этом должен быть слышен стук рычагов заслонок об их упоры.
— Смотрим на просвет в камеры карбюратора. Между кромками заслонок и стенками камер не должно быть зазоров. В зоне их прилегания не должно быть нагара и блестящего следа от ударения. Отрегулируйте необходимое положение заслонок винтами расположенными по краям карбюратора.
— Проверьте положение отверстий переходных систем первой и второй камер карбюратора. Они должны быть расположены выше кромки заслонки на 0,2 — 0,5 мм. Если это не так то топливо будет подтекать из них излишне обогащая смесь. Отрегулируйте положение заслонок винтами.
О работе привода дроссельной заслонки второй камеры карбюратора «Озон» смотрите на странице «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».
Еще пять статей на сайте по регулировке и настройке карбюратора 2105, 2107 Озон
— Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон
— Регулировка пускового устройства карбюратора 2105, 2107 Озон
— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон
— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон
— Регулировка положения дроссельных заслонок карбюратора 2105, 2107 Озон
twokarburators.ru
Регулировка привода карбюратора Ваз-2107 | Автолюбители
Регулировка карбюратора
Регулировка привода карбюратора
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимаем корпус воздушного фильтра
Замеряем межцентровое расстояние между наконечниками тяги, которое должно быть равно 80 мм. При необходимости снимаем один из наконечников с рычага карбюратора ,…
…ключом «на 8» ослабляем контргайку и, вращая наконечник, регулируем длину тяги.
Затянув гайку и установив тягу на место, просим помощника нажать на педаль «газа» до упора. Если дроссельная заслонка первой камеры при этом открылась не полностью – рычаг заслонки имеет дополнительный ход.
Снимаем наконечник продольной тяги с промежуточного рычага.
Ослабив контргайку, сокращаем длину тяги, ставим ее на место и снова проверяем открытие заслонки.

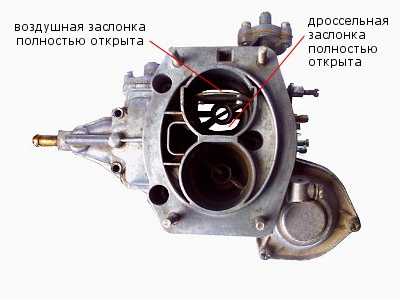

Затем отпускаем педаль и проверяем положение дроссельной заслонки, которая теперь должна быть полностью закрыта. При необходимости удлиняем тягу.
Ослабляем крепление троса привода воздушной заслонки . В салоне автомобиля утапливаем рукоятку управления воздушной заслонкой до упора.
Нажав на трехплечий рычаг, полностью открываем воздушную заслонку…
….и в таком положении заворачиваем стопорный винт.
Вытянув рукоятку управления, закрываем воздушную заслонку. После этого снова утапливаем ее до упора. Если заслонка полностью открылась, окончательно затягиваем стопорный винт. При необходимости регулировку повторяем.
HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=
avtolyubiteli.com
Снимаем корпус воздушного фильтра (см. Замена карбюратора).
Затем отпускаем педаль и проверяем положение дроссельной заслонки, которая теперь должна быть полностью закрыта. При необходимости удлиняем тягу. Ослабляем трос привода воздушной заслонки (см. Замена карбюратора). В салоне автомобиля утапливаем рукоятку управления воздушной заслонкой до упора.
Вытянув рукоятку управления, закрываем воздушную заслонку. После этого снова утапливаем ее до упора. Если заслонка полностью открылась, окончательно затягиваем стопорный винт. При необходимости регулировку повторяем. | Для разборки карбюратора на автомобиле ваз 2106 вам потребуются: отвертки с крестообразным и плоским лезвием, небольшой молоток, ключи «на 10», «на 13», «на 19», пассатижи. Кроме того, потребуется тонкий бородок или оправка диаметром 2,0-2,3 мм и длиной около 40 мм для выпрессовки оси поплавка из кронштейна крышки карбюратора. ПОЛЕЗНЫЙ СОВЕТ Работы с карбюратором проводите на чистом верстаке, раскладывайте снятые детали с карбюратора так, чтобы не перепутать их при сборке карбюратора.1. Сдвиньте нижнее звено телескопической тяги вверх, преодолевая усилие пружины, и отсоедините тягу от трехплечего рычага.  2. Отверните пять винтов крепления крышки карбюратора, и снимите ее, стараясь не повредить прокладку и поплавок. Если прокладка прилипла к корпусу карбюратора, отделите ее от корпуса лезвием ножа, немного приподняв крышку. Переверните крышку карбюратора и высыпьте винты из ее каналов в руку. 3. Сняв крышку, сразу же переверните ее поплавком вверх и положите на стол в этом положении, чтобы не повредить поплавок и не изогнуть его регулировочный язычок. 4. Отсоедините телескопическую тягу, повернув ее так, чтобы выступ на тяге совпал с пазом отверстия в рычаге. 5. Отверните пробку крепления топливного фильтра и… 6. …выньте из карбюратора топливный фильтр из топливоприемной полости. 7. Снимите с крышки карбюратора пусковое устройство. Для этого отверните два винта крепления его корпуса… 8. …отсоедините пусковое устройство от крышки и, развернув его на 90°, отсоедините от тяги, выведя ее конец из прорези штока диафрагмы.  9. Осторожно поддев отверткой, выньте из гнезда крышки карбюратора уплотнительное кольцо корпуса пускового устройства. 10. При необходимости разберите пусковое устройство, для чего отверните три винта крепления его крышки. 11. Разъедините корпус и крышку пускового устройства. 12. Выньте из корпуса диафрагму вместе с картонной прокладкой (показана стрелкой). Если диафрагма прилипла к корпусу, аккуратно отделите ее лезвием ножа. 13. Выньте пружину из крышки пускового устройства.  14. Отверните заглушку резьбового отверстия, в котором установлен регулировочный винт. 15. Выверните из крышки регулировочный винт. ПРИМЕЧАНИЕ Для предотвращения самоотворачивания регулировочный винт вращается в резьбовом отверстии туго. Поэтому выворачивайте его отверткой, лезвие которой тщательно подобрано к шлицу винта и не имеет повреждений. Иначе возможно повреждение шлица винта и вывернуть его будет трудно. Если винт не удается вывернуть отверткой, строньте его, захватив пассатижами с узкими губками за |
motorsmarine.ru
Привод карбюратора ВАЗ-2107 регулировка
1. Снимаем корпус воздушного фильтра.
2. Замеряем межцентровое расстояние между наконечниками тяги, которое должно быть равно 80 мм.
При необходимости снимаем один из наконечников с рычага карбюратора.
3. ключом «на 8» ослабляем контргайку и, вращая наконечник, регулируем длину тяги.
4. Затянув гайку и установив тягу на место, просим помощника нажать на педаль «газа» до упора.
Если дроссельная заслонка первой камеры при этом открылась не полностью – рычаг заслонки имеет дополнительный ход.
5. Снимаем наконечник продольной тяги с промежуточного рычага.
6. Ослабив контргайку, сокращаем длину тяги, ставим ее на место и снова проверяем открытие заслонки.
7. Затем отпускаем педаль и проверяем положение дроссельной заслонки, которая теперь должна быть полностью закрыта. При необходимости удлиняем тягу.
8. Ослабляем крепление троса привода воздушной заслонки.
В салоне автомобиля утапливаем рукоятку управления воздушной заслонкой до упора.
9. Нажав на трехплечий рычаг, полностью открываем воздушную заслонку.
10. в таком положении заворачиваем стопорный винт.
11. Вытянув рукоятку управления, закрываем воздушную заслонку. После этого снова утапливаем ее до упора. Если заслонка полностью открылась, окончательно затягиваем стопорный винт. При необходимости регулировку повторяем.
autoruk.ru
Регулировка воздушной заслонки карбюратора на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Эта деталь запитывает воздух из окружающей среды в двигатель автомобиля. От правильной регулировки зависит работа автомобиля. Закрытая полностью при утопленном подсосе заслонка не даст машине завестись. Процесс регулировки осуществляется с помощью тяги подсоса – подробно рассмотрим в статье.
Примечание!
Вам понадобятся следующие инструменты: отвёртки двух типов, гаечные ключи и специальный трубчатый ключ, им удобно снимать кастрюлю карбюратора с машины.
Местонахождение воздушной заслонки
Карбюратор состоит из воздушной и двух небольших дроссельных заслонок. Первая отвечает за подачу воздуха в двигатель автомобиля (указана красной стрелкой на фото ниже), а вторые нужны для подачи дополнительной топливовоздушной смеси туда же. Они располагаются в самой нижней части карбюратора, разглядеть их на фото, к сожалению, нельзя. Вы их найдете, посвятив фонариком в одну из камер. Эти заслонки тоже нуждаются в регулировке, подробно узнать об этом можно прочитав статью: «Регулировка дроссельных заслонок на автомобиле».
Когда регулировать заслонку?
- Если вы вмешивались в тягу, например отсоединяли от карбюратора.
- Снимали карбюратор и отсоединяли его крышки.
Взгляните на фото ниже, красной стрелкой указан трос – тяга заслонки воздуха).
Регулировка на ВАЗ 2101-ВАЗ 2107?
Проверьте, нуждается ли заслонка в регулировке, сняв корпус воздушного фильтра с карбюратора (подробнее читайте в статье: «Замена корпуса воздухофильтра на отечественных автомобилях»).
Взгляните на карбюратор и заслонку – должна полностью открываться, а подсос утоплен полностью. Все ровно, без скосов. Теперь переберитесь в салон автомобиля и вытащите полностью подсос, на сколько сможете. Выйдите и снова посмотрите в подкапотное пространство, найдите заслонку – должна полностью закрываться. Допускается неполное закрывание, но на глаз даже определить сложно. Когда заслонка встанет ровно горизонтально, то может задеть за стенки камеры карбюратора – ей будет очень тяжело повторно открыться, поэтому едва приоткрытая заслонка допускается.
Примечание!
Определив, что заслонка хорошо открывается и закрывается, можете ставить снятые детали на место и ездить дальше. В случае отклонений – привод нуждается в регулировке. В противном случае во время полного открытия движок начнет неустойчиво работать на холостом ходу в прогретом состоянии и потреблять лишний бензин, а полном закрытии – машина станет плохо заводиться на холодную. Это и есть основные симптомы неотрегулированной воздушной заслонки.
Переходим непосредственно к регулировке: делается за счёт винта, крепящего тягу, которая управляет нашей заслонкой. Сперва ослабьте и убедитесь, что воздушная заслонка открылась полностью . Чтобы заслонка гарантированно полностью открылась , выньте подсос так, чтобы до полностью выдвинутого состояния оставался ход примерно 1 мм. Регулировку можно производить с полностью выдвинутом подсосом, слегка нажав на трос, закручивя винт (показано на втором фото).
Примечание!
По завершению убедитесь, что заслонка на полную открывается и закрывается, без всяких заеданий, воспользовавшись для этого рукояткой подсоса.
