Двигатель ЗМЗ 409: характеристики, ремонт, тюнинг
409 двигатель выпускался Заволжским моторным заводом по заказу Ульяновского автомобильного завода. Мотор имеет повышенные технические характеристики.
Технические характеристики
16-клапанный двигатель ЗМЗ 409 был разработан специально для установки на автомобили Ульяновского автомобильного завода. Этот силовой агрегат, что то среднее между 405 и 410 моторами, а точнее слияние их лучших компонентов и характеристик.
В случае, как и с 405, на 409-м установлены следующие доработки: модернизированная клапанная крышка, газораспределительный механизм, установленная двухслойная металлическая прокладка ГБЦ. Правда, отличием стало то, что объем силового агрегата увеличен до 2,7 литров, что потянуло за собой увеличенный расход.
Поскольку ДВС производится для Ульяновских автомобилей, то его часто путают с УМЗ, и называют — двигатель УАЗ.
Силовой агрегат ЗМЗ 409 технические характеристики:
| Наименование | Характеристика |
| Марка | ЗМЗ 409 |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,7 литра (2693 см. куб) |
| Мощность | 128 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 95,5 мм |
| Расход | 13,2 литра на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
| Ресурс двигателя | 200-250 тыс. км |
Модификации двигателя ЗМЗ 409
- ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
- ЗМЗ 409040.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на УАЗ Патриот, Хантер, Пикап, Карго.
- ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
- ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.
10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с. - ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется УАЗ Буханка. Мощность 112 л.с.
- ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.
10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.Обслуживание
Техническое обслуживание движка предполагается после истечения 15 000 км пробега. На автомобильных форумах, зачастую, задаётся вопрос, — какой объём масла вмещает мотор? Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.
Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.
Карта технического обслуживания ничем не отличается от 409-го, и выглядит примерно так:
- 1000-2500 км или ТО-0: замена масла и масляного фильтра.
- 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
- 25000 км — ТО-2: замена масла, масляного фильтра.
- 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
- 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
- 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.
Неисправности и ремонт
Когда рассмотрены технические характеристики и устройство, стоит перейти к рассмотрению основных проблем, а также, как проводится ремонт двигателя ЗМЗ 409.
Важно! Прежде чем проводить ремонт ЗМЗ 409 своими руками стоит изучить руководство по ремонту силового агрегата, но если автолюбитель уверен в своих силах, то приступаем непосредственно к действиям.
Наиболее частой проблемой является троение и плавающие обороты. Устранить эту неисправность можно самостоятельно, не выходя с гаража. Итак, рассмотрим, причины и методы устранения неисправности.
Плохое горючее и система питания
Если в топливный бак было залито некачественное горючее, то это может засорить систему питания, что приведёт к плавающим оборотам и троению. Чтобы устранить неисправность потребуется прочистить всю систему, а также провести чистку форсунок. После того, как процедура выполнена, стоит проверить работоспособность силового агрегата.
Свечи зажигания и высоковольтные провода
Нередко, проблемой могут стать свечи и провода. Ремонт ЗМЗ 409, в этом случае, достаточно простой. Старые детали выкручиваются, осматриваются, и при необходимости, меняются. Стоит помнить, что перед тем, как устанавливать новые свечи зажигания стоит выставить зазор между электродами. Если этого не сделать, то сгорание топлива будет не равномерным, что приводит к эффекту — горят клапана.
Датчики и ЭБУ
Неисправность датчиков и электронного блока управления мотором. В данном случае, помогут коды ошибок, по которым можно сразу определить, в чем скрывается неисправность. Итак, рассмотрим расшифровку ошибок ЭБУ:
| 0030 | Неисправность цепи нагревателя датчика кислорода 1 |
| 0031 | Обрыв или замыкание на «массу» цепи нагревателя датчика кислорода 1 |
| 0032 | Короткое замыкание на «бортсеть» цепи нагревателя датчика кислорода 1 |
| 0036 | Неисправность цепи нагревателя датчика кислорода 2 |
| 0037 | Обрыв или замыкание на «массу» цепи нагревателя датчика кислорода 2 |
| 0038 | Короткое замыкание на «бортсеть» цепи нагревателя датчика кислорода 2 |
| 0101 | Сигнал датчика массового расхода воздуха вне допустимого диапазона |
| 0102 | Низкий уровень сигнала в цепи датчика массового расхода воздуха |
| 0103 | Высокий уровень сигнала в цепи датчика массового расхода воздуха |
| 0112 | Низкий уровень сигнала в цепи датчика температуры воздуха на впуске |
| 0113 | Высокий уровень сигнала в цепи датчика температуры воздуха на впуске |
| 0116 | Сигнал датчика температуры охлаждающей жидкости вне допустимого диапазона |
| 0117 | Низкий уровень сигнала в цепи датчика температуры охлаждающей жидкости |
| 0118 | Высокий уровень сигнала в цепи датчика температуры охлаждающей жидкости |
| 0122 | Низкий уровень сигнала в цепи датчика 1 положения дроссельной заслонки |
| 0123 | Высокий уровень сигнала в цепи датчика 1 положения дроссельной заслонки |
| 0130 | Неисправность сигнальной цепи датчика кислорода 1 |
| 0131 | Низкий уровень сигнала в цепи датчика кислорода 1 |
| 0132 | Высокий уровень сигнала в цепи датчика кислорода 1 |
| 0133 | Медленный отклик на изменение состава смеси датчика кислорода 1 |
| 0134 | Потеря активности сигнала или обрыв цепи датчика кислорода 1 |
| 0135 | Неисправность цепи нагревателя датчика кислорода 1 |
| 0136 | Неисправность сигнальной цепи датчика кислорода 2 |
| 0137 | Низкий уровень сигнала в цепи датчика кислорода 2 |
| 0138 | Высокий уровень сигнала в цепи датчика кислорода 2 |
| 0140 | Потеря активности сигнала или обрыв цепи датчика кислорода 2 |
| 0141 | Неисправность цепи нагревателя датчика кислорода 2 |
| 0171 | Система топливоподачи слишком «бедная» при ее максимальном обогащении |
| 0172 | Система топливоподачи слишком «богатая» при ее максимальном обеднении |
| 0201 | Неисправность цепи управления форсункой 1 |
| 0202 | Неисправность цепи управления форсункой 2 |
| 0203 | Неисправность цепи управления форсункой 3 |
| 0204 | Неисправность цепи управления форсункой 4 |
| 0222 | Низкий уровень сигнала в цепи датчика 2 положения дроссельной заслонки |
| 0223 | Высокий уровень сигнала в цепи датчика 2 положения дроссельной заслонки |
| 0261 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 1 |
| 0262 | Короткое замыкание на «бортсеть» цепи форсунки 1 |
| 0264 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 2 |
| 0265 | Короткое замыкание на «бортсеть» цепи форсунки 2 |
| 0267 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 3 |
| 0268 | Короткое замыкание на «бортсеть» цепи форсунки 3 |
| 0270 | Обрыв или короткое замыкание на «массу» цепи управления форсункой 4 |
| 0271 | Короткое замыкание на «бортсеть» цепи форсунки 4 |
| 0300 | Случайные/множественные пропуски воспламенения |
| 0301 | Пропуски воспламенения в цилиндре 1, влияющие на токсичность |
| 0302 | Пропуски воспламенения в цилиндре 2, влияющие на токсичность |
| 0303 | Пропуски воспламенения в цилиндре 3, влияющие на токсичность |
| 0304 | Пропуски воспламенения в цилиндре 4, влияющие на токсичность |
| 0327 | Низкий уровень сигнала в цепи датчика детонации |
| 0335 | Нет сигнала или неисправность цепи датчика положения коленчатого вала |
| 0340 | Неисправность цепи датчика положения распределительного вала |
| 0420 | Эффективность нейтрализатора ниже допустимой нормы |
| 0443 | Неисправность или обрыв цепи управления клапаном продувки адсорбера |
| 0444 | Обрыв или КЗ на «массу» цепи управления клапаном продувки адсорбера |
| 0445 | Короткое замыкание на «бортсеть» цепи управления клапаном продувки адсорбера |
| 0480 | Неисправность цепи управления реле электровентилятора 1 |
| 0481 | Неисправность цепи управления реле электровентилятора 2 |
| 0500 | Отсутствует сигнал датчика скорости автомобиля |
| 0504 | Некорректный сигнал выключателей педали тормоза |
| 0560 | Напряжение бортовой сети ниже порога работы |
| 0562 | Пониженное напряжение бортовой сети |
| 0563 | Повышенное напряжение бортовой сети |
| 0605 | Неисправность флэш-ПЗУ контроллера (ошибка контрольной суммы) |
| 0606 | Неисправность контроллера |
| 0627 | Обрыв цепи управления реле электробензонасоса |
| 0628 | Обрыв или КЗ на «массу» цепи управления реле электробензонасоса |
| 0629 | Короткое замыкание на «бортсеть» цепи управления реле электробензонасоса |
| 0645 | Неисправность цепи управления реле муфты компрессора кондиционера |
| 0646 | Обрыв или КЗ на «массу» цепи реле муфты компрессора кондиционера |
| 0647 | КЗ на «бортсеть» цепи реле муфты компрессора кондиционера |
| 0691 | Обрыв или КЗ на «массу» цепи управления реле электровентилятора 1 |
| 0692 | Короткое замыкание на «бортсеть» цепи управления реле электровентилятора 1 |
| 0693 | Обрыв или КЗ на «массу» цепи управления реле электровентилятора 2 |
| 0694 | Короткое замыкание на «бортсеть» цепи управления реле электровентилятора 2 |
| 1335 | Недостоверное положение дроссельной заслонки |
| 1336 | Несовпадение показаний датчиков 1 и 2 положения дроссельной заслонки |
| 1388 | Положение педали ускорения вне допустимого диапазона |
| 1389 | Частота вращения двигателя вне допустимого диапазона |
| 1390 | Необратимое ограничение впрыска топлива в связи с неисправностями систем |
| 1391 | Ошибка программы мониторинга систем двигателя |
| 1545 | Положение дроссельной заслонки вне допустимого диапазона |
| 1558 | Начальное положение дроссельной заслонки вне допустимого диапазона |
| 1559 | Недостоверное значение массового расхода воздуха через дроссель |
| 1564 | Нарушение адаптации дросселя в связи с пониженным напряжением питания |
| 1570 | Нет ответа от иммобилайзера или неисправность линии связи |
| 1571 | Использован незарегистрированный электронный ключ |
| 1572 | Обрыв цепи или неисправность приемопередающей антенны иммобилайзера |
| 1573 | Внутренняя неисправность блока иммобилайзера |
| 1574 | Попытка разблокирования иммобилайзера |
| 1575 | Иммобилайзер заблокирован контроллером |
| 1578 | Недостоверность результатов переобучения дроссельной заслонки |
| 1579 | Аварийное прекращение адаптации дросселя в связи с внешними условиями |
| 1603 | Неисправность энергонезависимой памяти (EEPROM) контроллера |
| 2106 | Неисправность силового канала управления дроссельной заслонкой |
| 2122 | Низкий уровень сигнала в цепи датчика 1 положения педали ускорения |
| 2123 | Высокий уровень сигнала в цепи датчика 1 положения педали ускорения |
| 2127 | Низкий уровень сигнала в цепи датчика 2 положения педали ускорения |
| 2128 | Высокий уровень сигнала в цепи датчика 2 положения педали ускорения |
| 2135 | Несовпадение показаний датчиков 1 и 2 положения дроссельной заслонки |
| 2138 | Несовпадение показаний датчиков 1 и 2 положения педали ускорения |
| 2187 | Система топливоподачи дрейфует от «средней» к «бедной» области на ХХ |
| 2188 | Система топливоподачи дрейфует от «средней» к «богатой» области на ХХ |
| 2195 | Нет совпадения сигналов датчиков кислорода 1 и 2 |
| 2270 | Сигнал датчика кислорода 2 находится в состоянии «бедно» |
| 2271 | Сигнал датчика кислорода 2 находится в состоянии «богато» |
| C001 | Неисправность информационной CAN-шины |
| P0001 | Обрыв цепи управления регулятором давления топлива |
| P0002 | Предельная нагрузка в цепи управления регулятором давления топлива (перегрев драйвера) |
| P0003 | Короткое замыкание на «Массу» цепи управления регулятором давления топлива |
| P0004 | Короткое замыкание на «Бортсеть» цепи управления регулятором давления топлива |
| P0016 | Нарушение фазы между сигналами датчиков положения распредвала и коленвала |
| P0087 | Давление топлива в рампе (рейле) слишком низкое |
| P0088 | Давление топлива в рампе (рейле) слишком высокое |
| P0100 | Неисправность цепи датчика массового расхода воздуха |
| P0101 | Выход сигнала датчика массового расхода воздуха за допустимый диапазон |
| P0102 | Низкий уровень сигнала цепи датчика массового расхода воздуха |
| P0103 | Высокий уровень сигнала цепи датчика массового расхода воздуха |
| P0110 | Неисправность цепи датчика температуры воздуха на впуске |
| P0111 | Сигнал датчика температуры воздуха вне допустимого диапазона |
| P0112 | Низкий уровень сигнала цепи датчика температуры воздуха |
| P0113 | Высокий уровень сигнала цепи датчика температуры воздуха |
| P0116 | Некорректный сигнал датчика температуры охлаждающей жидкости |
| P0117 | Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости |
| P0118 | Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости |
| P0181 | Сигнал датчика температуры топлива вне допустимого диапазона |
| P0182 | Низкий уровень сигнала в цепи датчика температуры топлива |
| P0183 | Высокий уровень сигнала в цепи датчика температуры топлива |
| P0191 | Сигнал датчика давления топлива (в рейле) вне допустимого диапазона |
| P0192 | Низкий уровень сигнала в цепи датчика давления топлива (в рейле) |
| P0193 | Высокий уровень сигнала в цепи датчика давления топлива (в рейле) |
| P0201 | Неисправность или обрыв цепи управления форсункой 1 |
| P0202 | Неисправность или обрыв цепи управления форсункой 2 |
| P0203 | Неисправность или обрыв цепи управления форсункой 3 |
| P0204 | Неисправность или обрыв цепи управления форсункой 4 |
| P0261 | Обрыв или короткое замыкание на «Массу» цепи управления форсункой 1 |
| P0262 | Короткое замыкание на «Бортсеть» цепи управления форсункой 1 |
| P0264 | Обрыв или короткое замыкание на «Массу» цепи управления форсункой 2 |
| P0265 | Короткое замыкание на «Бортсеть» цепи управления форсункой 2 |
| P0267 | Обрыв или короткое замыкание на «Массу» цепи управления форсункой 3 |
| P0268 | Короткое замыкание на «Бортсеть» цепи управления форсункой 3 |
| P0270 | Короткое замыкание на «Массу» цепи управления форсункой 4 |
| P0271 | Короткое замыкание на «Бортсеть» цепи управления форсункой 4 |
| P0335 | Неисправность или обрыв цепи датчика положения коленчатого вала |
| P0336 | Нет синхронизации датчика положения коленчатого и распределительного вала |
| P0340 | Неисправность цепи датчика положения распределительного вала (датчика фазы) |
| P0341 | Сигнал датчика положения распределительного вала вне диапазона (датчика фазы) |
| P0380 | Неисправность цепи управления или нагрева свечей накаливания |
| P0381 | Неисправность цепи управления индикатором состояния свечей накаливания |
| P0401 | Недостаточный поток воздуха через клапан рециркуляции отработавших газов |
| P0402 | Избыточный поток воздуха через клапан рециркуляции отработавших газов |
| P0480 | Неисправность цепи управления реле электровентилятора № 1 |
| P0481 | Неисправность цепи управления реле электровентилятора № 2 |
| P0487 | Обрыв цепи управления клапаном рециркуляции отработавших газов |
| P0488 | Клапан рециркуляции отработавших газов вне диапазона регулирования |
| P0500 | Неисправность цепи или нет сигнала от датчика скорости автомобиля |
| P0501 | Сигнал датчика скорости автомобиля вне диапазона |
| P0502 | Скорость автомобиля занижена (слишком мала) |
| P0503 | Скорость автомобиля завышена (слишком велика) |
| P0504 | Несовпадение сигналов выключателей педали тормоза |
| P0560 | Напряжение бортовой сети вне рабочего диапазона |
| P0562 | Пониженное напряжение бортовой сети |
| P0563 | Повышенное напряжение бортовой сети |
| P0605 | Неисправность флэш-ПЗУ контроллера (ошибка контрольной суммы) |
| P0606 | Неисправность контроллера или ошибка при его инициализации |
| P0607 | Внутренняя неисправность контроллера — неисправность модуля самоконтроля |
| P060A | Внутренняя неисправность контроллера — неисправность модуля самоконтроля |
| P060B | Внутренняя неисправность контроллера — АЦП контроллера неисправен |
| P0610 | Несовместимость паспортных данных об автомобиле при записи их в EEPROM |
| P061A | Внутренняя неисправность контроллера — недостоверный крутящий момент |
| P061B | Внутренняя неисправность контроллера — недостоверный расчетный крутящий момент |
| P061C | Внутренняя неисправность контроллера — недостоверная частота вращения двигателя |
| P0627 | Обрыв цепи управления реле электробензонасоса или подкачивающего дизельного |
| P0628 | Обрыв или короткое замыкание на «Массу» цепи управления реле электронасоса |
| P0629 | Короткое замыкание на «Бортсеть» цепи управления реле электронасоса |
| P062B | Внутренняя неисправность драйвера контроллера по управлению топливоподачей |
| P062F | Неисправность энергонезависимой памяти данных (EEPROM) контроллера |
| P0642 | Низкий уровень электропитания датчика № 1 положения педали ускорения |
| P0643 | Высокий уровень электропитания датчика № 1 положения педали ускорения |
| P0645 | Неисправность цепи управления реле муфты компрессора кондиционера |
| P0646 | Обрыв или короткое замыкание на «Массу» цепи реле муфты кондиционера |
| P0647 | Короткое замыкание на «Бортсеть» цепи реле муфты кондиционера |
| P0648 | Неисправность цепи управления индикатором иммобилайзера |
| P0650 | Неисправность цепи управления лампой MIL («Check engine») |
| P0652 | Низкий уровень электропитания датчика № 2 положения педали ускорения |
| P0653 | Высокий уровень электропитания датчика № 2 положения педали ускорения |
| P0670 | Обрыв цепи управления реле свечами накаливания |
| P068A | Главное реле отключается слишком рано после остановки двигателя |
| P068B | Главное реле не отключается после остановки двигателя |
| P0691 | Обрыв или короткое замыкание на «Массу» цепи управления реле электровентилятора № 1 |
| P0692 | Короткое замыкание на «Бортсеть» цепи управления реле электровентилятора № 1 |
| P0693 | Обрыв или короткое замыкание на «Массу» цепи управления реле электровентилятора № 2 |
| P0694 | Короткое замыкание на «Бортсеть» цепи управления реле электровентилятора № 2 |
| P06A1 | Обрыв или КЗ на «Массу» цепи управления реле компрессора кондиционера |
| P06A2 | Короткое замыкание на «Бортсеть» цепи управления реле компрессора кондиционера |
| P0704 | Некорректный сигнал выключателя педали сцепления |
| P1570 | Нет ответа от АПС (иммобилайзера) или обрыв линии связи |
| P1571 | Использован незарегистрированный электронный ключ |
| P1572 | Обрыв цепи или неисправность приемопередающей антенны иммобилайзера |
| P1573 | Внутренняя неисправность блока АПС (иммобилайзера) |
| P1574 | Функция иммобилайзера в контроллере не активирована (контроллер в необученном состоянии) |
| P1575 | Доступ к АПС (иммобилайзеру) заблокирован контроллером |
| P1576 | Транспондер иммобилизатора испорчен или не запрограммирован |
| P1600 | Неисправность цепи управления индикатором диагностики систем двигателя |
| P2100 | Обрыв цепи управления электроприводом дроссельной заслонки |
| P2101 | Положение привода электрического дросселя вне рабочего диапазона |
| P2102 | Короткое замыкание на «Массу» цепи управления электроприводом дроссельной заслонки |
| P2103 | Короткое замыкание на «Бортсеть» цепи управления электроприводом дроссельной заслонки |
| P2122 | Низкий уровень сигнала в цепи датчика № 1 положения педали ускорения |
| P2123 | Высокий уровень сигнала в цепи датчика № 1 положения педали ускорения |
| P2127 | Низкий уровень сигнала в цепи датчика № 2 положения педали ускорения |
| P2128 | Высокий уровень сигнала в цепи датчика № 2 положения педали ускорения |
| P2138 | Несовпадение показаний датчиков № 1 и 2 положения педали ускорения |
| P2141 | Короткое замыкание на «массу» цепи управления клапаном рециркуляции отработавших газов |
| P2142 | Короткое замыкание на бортовую сеть цепи клапана рециркуляции отработавших газов |
| P2146 | Обрыв цепи электропитания форсунки цилиндра 1 |
| P2227 | Сигнал датчика атмосферного давления (в контроллере) вне диапазона |
| P2228 | Низкий уровень сигнала в цепи датчика атмосферного давления (в контроллере) |
| P2229 | Высокий уровень сигнала в цепи датчика атмосферного давления (в контроллере) |
| P2264 | Неисправность цепи или датчика наличия воды в топливе |
| P2269 | Недостоверное (вне диапазона/выше максимума) количество воды в топливе |
| P2299 | Несоответствие сигналов датчиков педали тормоза и педали акселератора |
| P2517 | Низкий уровень сигнала в цепи датчика давления хладагента кондиционера |
| P2518 | Высокий уровень сигнала в цепи датчика давления хладагента кондиционера |
| P2530 | Неисправность цепи выключателя зажигания в рабочем положении |
| P2687 | Обрыв цепи управления реле нагревателя топлива |
| P2688 | Короткое замыкание на «Массу» цепи управления реле нагревателя топлива |
| P2689 | Короткое замыкание на «Бортовую сеть» цепи управления реле нагревателя топлива |
| U0155 | Неисправность цепи информационного обмена с комбинацией приборов (цепь управления тахометром неисправна) |
Вывод

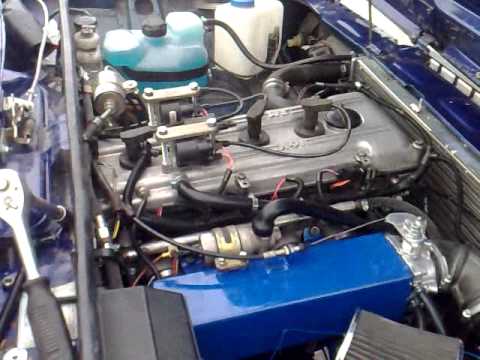

Ремонт и тюнинг двигателя ЗМЗ 409 автолюбители предпочитают делать самостоятельно.
Мотор обладает достаточно высокими техническими характеристиками, а конструктивная простота позволяет проводить доработку практически в гараже.
прошивка двигателя ЗМЗ 409 своими руками
Содержание
- Зачем всё это
- Как чип тюнинг влияет на ресурс двигателя
- Как выполняется чип тюнинг

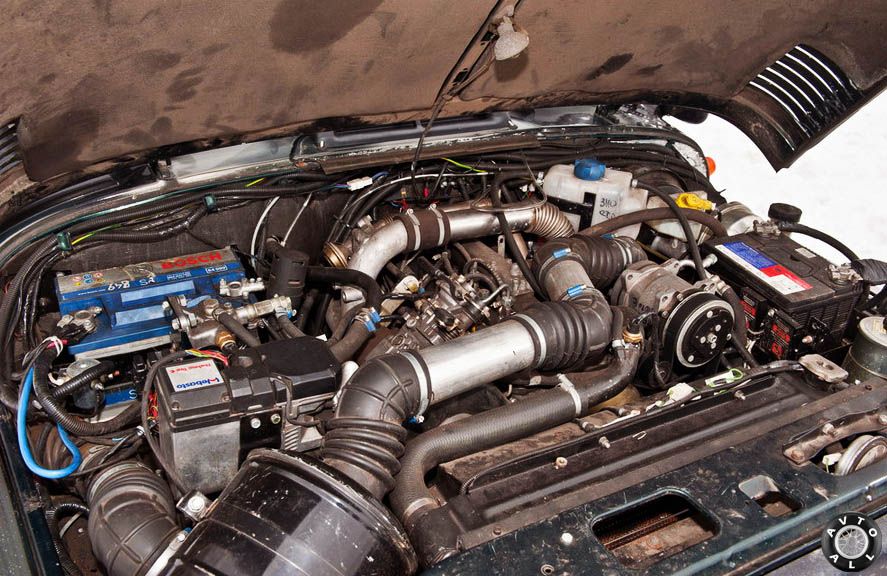

Владельцы и фанаты УАЗ Патриот ценят этот автомобиль за такие качества, как: проходимость, комфорт, надежность, красивый внешний вид. Действительно, во многом это так и есть. Однако, познакомившись с автомобилем поближе, понимаешь, что по некоторым моментам автомобиль далек от идеала. В частности, это касается мощности заводского двигателя.
Для поднятия мощности можно попробовать заняться чип тюнингом УАЗ Патриот. Это самый доступный вид тюнинга двигателя, поскольку для его осуществления не нужно менять или модернизировать детали двигателя.
Достаточно изменить параметры блока управления двигателем. Помимо чип тюнинга двигателя ЗМЗ 409, существуют также другие способы тюнинга УАЗ Патриот: установка турбины и другие доработки «железа».
Зачем всё это
Чем выше мощность двигателя, тем больше возможностей у водителя в управлении авто на бездорожье. Нехватка мощности особенно заметна во время движения на малых оборотах и на трассе. Примечательно то, что каждый двигатель УАЗ Патриот с завода предрасположен к увеличению мощности, поскольку изначально он «задушен» нормами токсичности выхлопа. Поэтому, не стоит бояться замены заводской программы ЭБУ (блок управления мотором) на более «мощную».
Правда, для такого тюнинга двигателя УАЗ Патриот нужно обладать некоторыми знаниями и соответствующим оборудованием, либо доверить это дело специалисту. При помощи чип тюнинга можно добиться увеличения мощности двигателя УАЗ Патриот до 30%, тем самым подняв крутящий момент мотора и количество лошадиных сил.
Красной стрелкой указана кривая момента.
Видно, что с 2600 об/мин крутящий момент начинает падать — необходимо дорабатывать «впуск» и «выпуск» автомобиля.Для чип тюнинга необходимо использовать только качественные «прошивки», проверенные на реальных автомобилях. Иначе, есть риск поломки двигателя из-за детонации или выхода из строя самого ЭБУ.
Однако, чип тюнинг Патриота не сводится только к повышению мощности. Также, в качестве причины может выступать установка пустой выхлопной трубы («паука») вместо катализатора. Чтобы в будущем не загоралась ошибка лямбда зонда (чек), многие предпочитают перепрошивать свой автомобиль, чем делать установку различных «обманок», которые не всегда работают. Ну а еще — после установки ГБО, когда требуются иные углы опережения зажигания и другие параметры работы.
Как чип тюнинг влияет на ресурс двигателя
Заводской ЗМЗ 409 выдает порядка 128 сил и 210 Нм крутящего момента, что весьма скромно для автомобиля массой в 2,5 тонны. При индивидуальной настройке двигателя вполне реально получить на выходе уже 161 сил 250 Нм без потери ресурса.
Прошивки, рассчитанные на массовое применение дают меньший «приход». Однако, нужно понимать, что эта особенность, в том числе заводской прошивки — не что иное, как необходимость, невозможность сделать иначе.
Не существует двух абсолютно одинаковых моторов на УАЗ Патриот, все равно будут отличия, пусть даже не очень существенные. Именно поэтому завод производитель использует такую программу ЭБУ, которая максимально подойдет для всех двигателей, предназначенных конкретной модели авто. Эта программа, как правило, имеет лучшие показатели по топливной экономичности, но не всегда по мощности.
Было бы неплохо еще замерить компрессию.Но, прежде чем делать чип тюнинг двигателя вашему УАЗ Патриоту, необходимо провести диагностику автомобиля. Вполне возможно, что мотор вашего Патрика имеет сильный износ, в таком случае дополнительная нагрузка ему противопоказана. Игнорирование этого момента приведет к снижению ресурса мотора, либо, что еще хуже, к его поломке. Еще одним вариантом чип тюнинга УАЗ Патриот с ЗМЗ 409 — является установка сразу двух видов прошивок.
Для осуществления задуманного, вам придется установить специальный контроллер и тумблер в салоне автомобиля, который будет отвечать за переключение программ ЭБУ. Таким образом, водитель сможет сам выбирать необходимую программу, в соответствии с дорожными условиями (трасса или бездорожье). Такой подход позволит добиться еще большей топливной экономичности, по сравнению с заводской прошивкой.
Как выполняется чип тюнинг
Итак, если было принято решение делать прошивку УАЗ Патриот своими руками, тогда необходимо запастись не малой долей терпения, а также специальным оборудованием:
- программатор: Combiloader, Galletto1260. Это некое связующее звено между ноутбуком и ЭБУ;
- свежая версия прошивки для конкретной модели двигателя;
- ноутбук или планшет с операционной системой Windows для загрузки прошивки.
В качестве прошивки на УАЗ Патриот рекомендуется использовать так называемую «Перцовку». Отзывы владельцев после чип тюнинга этой прошивкой сугубо положительные, отмечается снижение расхода топлива, а также ощутимое увеличение тяги на «низах».
Кроме того, возможна более тихая и «ровная» работа мотора, более уверенный разгон.
Все это достигается благодаря правильному приготовлению топливно-воздушной смеси, оптимальным УОЗ, оптимизированным переходным режимам. Чип тюнинг, помимо всего вышеуказанного, позволяет: повысить чувствительность педали газа, сгладить провалы при разгоне, улучшить общую динамику, повысить эластичность и плавность хода.
ЭБУ — представляет собой компьютер, который подключается к внешним устройствам с помощью специального разъема. Программа ЭБУ, она же — прошивка, записана в виде таблицы, в которой хранятся определенные данные. Эти данные не что иное, как параметры работы мотора. Далее, алгоритм действий следующий:
- Попробуем подобраться к ЭБУ УАЗ Патриота, который находится за бардачком. Возможные трудности заключаются в демонтаже задней стенки бардачка.
- Теперь нужно подключить ноутбук к ЭБУ через программатор. На компьютере должно быть установлено необходимое для прошивки ПО.
- На следующем шаге нужно указать путь к папке загрузчика.
- Необходимо подать напряжение на ЭБУ, путем поворота ключа в замке зажигания. Мотор при этом запускать не нужно.
- После включения зажигания на ноутбуке должно появиться сообщение о выборе версии прошивки. Выбираем нужную, запускаем её.
- Далее, есть несколько вариантов. Можно менять только определенные характеристики мотора, подстраивая их под ваш стиль вождения. Либо, использовать уже готовый набор предустановленных параметров.
- После выбора параметров начинается установка прошивки.
- По завершению установки необходимо выключить зажигание, только после этого можно отсоединять программатор. Это своеобразная перезагрузка ЭБУ.
Очень важно использовать только лицензионное ПО, поскольку оно имеет защиту в виде кода доступа, содержащегося на обратной стороне коробки.
Подводя итог, можно с уверенностью заявить, что чип тюнинг — вещь весьма полезная, это самый доступный способ накинуть несколько лошадиных сил и крутящего момента, при котором отпадает необходимость лезть внутрь самого мотора.
И если для новых автомобилей его применение чревато потерей гарантии, то уж для внедорожников с пробегом этот способ точно подойдет.
ЗМЗ-409: технические характеристики, ремонт, отзывы
В нашей стране очень популярен и распространен двигатель ЗМЗ 409. Им комплектуются автомобили «Патриот». Также двигатель ставили на «землянки» и «газели».
История завода
История Заволжского моторного завода насчитывает 45 лет. В 1958 году ЗМЗ, производивший в основном детали и отливки из алюминиевых сплавов, в маленьком поселке переформировали в моторный завод. Здесь производят силовые агрегаты для Горьковского, Ульяновского и Московского автомобильных заводов.
Первый двигатель, который на него собрали — автомобиль ГАЗ 21 Волга. Моторный завод постоянно наращивает свои возможности и мощности. Постоянно совершенствуется оборудование, цех и технологии производства. Особое внимание заводского производства двигателей уделялось литейному участку.
В 80-х годах на заводе сконструировали первый 4-цилиндровый 16-клапанный бензиновый двигатель.
Его объем составлял 2,3 литра, а двигателем управлял микроконтроллер, отвечавший за систему впрыска и зажигание. Этот двигатель получил название ЗМЗ 4062.
Двигатель ЗМЗ 409
На конвейер мотор поставлен в 1996-м году. Сегодня на базе этого двигателя внутреннего сгорания выпускается несколько агрегатов объемом от 2,3 до 2,7 л. Это комплект моделей 406 и 405. Сюда входит и 409 двигатель. Этот двигатель в основном устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все эти электростанции оснащены конвертерным газом и полностью соответствуют стандартам ЕВРО-2.
Рекомендуемый
«ИЖ 350 Планета Спорт» — резвый советский мотоцикл
Считается, что из всей линейки советских мотоциклов «ИЖ» по-настоящему спортивный только один. Несложно догадаться, что это был «ИЖ 350 Планета Спорт». История мотоцикла В 1973 году на заводе «Ижмаш» был совершен настоящий прорыв: линейка пошла по еловой…
Как устроена задняя втулка переднего рычага и сколько это служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.
Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автолюбителя, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Приведем наиболее распространенные причины, приводящие к расходу масла в дв…
В течение нескольких лет выпуска двигателей несколько раз вносились серьезные изменения и усовершенствования. В 2003 году были переработаны распредвалы. На смену натяжным, изготовленным из пластмассы, пришли звездочки, что помогло избавиться от проблемы выхода из строя гидрокомпенсаторов из-за засорения моторного масла продуктами износа пластмассы.
Затем, вместе с тем, что завод перешел на импортные комплектующие для ответственных узлов моторов, руководство решило более серьезную модификацию своей продукции. Система распределительных валов была заменена на упрощенный узел.
Это сразу отражается на надежности. Также было сделано множество других апгрейдов.
Сегодня Заволжский моторный завод — отечественное передовое предприятие. Продукция, производимая здесь, отличается высокими эксплуатационными характеристиками и качеством.
Технические характеристики двигателя ЗМЗ 409
409 Двигатель представляет собой 4-цилиндровый рядный двигатель, работающий с помощью микропроцессоров. Рабочий объем машины составляет 2,6 л, степень сжатия -9. Порядок зажигания организован по схеме 1-3-4-2, коленчатый вал вращается в правильном направлении. Максимальные показатели крутящего момента 230 кг-см при оборотах двигателя 3900 об/мин. Масса двигателя 190 кг. Система питания этого двигателя представляет собой впрыск топлива в трубу. Система вентиляции, которая применена на этой силовой установке, закрытая, принудительного действия, работающая за счет разрежения в выхлопной системе. Система смазки принудительная, комбинированная с распылением. Система охлаждения представлена в виде жидкостной, принудительной и закрытой.
Электрическая часть представлена в виде однопроводной системы.
Конструкция двигателя
Рассмотрим конструкцию и основные узлы двигателя ЗМЗ 409. Сначала о блоке двигателя. Основным материалом для этого участка был серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимые отверстия для крепления навесного оборудования и смазочные каналы. Нижняя часть этого узла снабжена опорами для подшипника коленчатого вала для крепления коленчатого вала. Эти подшипники крышки не могут быть заменены.
Головка блока цилиндров выполнена в виде литой детали из алюминия. Головка блока цилиндров имеет впускной и выпускной клапаны. Каждый из цилиндров имеет по два клапана. Справа впускной и левый выпускной клапаны. Гидроталькита позволила избавиться от ручной регулировки зазоров. Теперь зазоры регулируются кулачками в автоматическом режиме.
Поршни также из алюминия. Эти изделия имеют термостатические вставки.
Юбка выполнена из бочкообразного профиля, снабженного специальным микрорельефом, что позволяет значительно улучшить центровку и значительно снизить потери на трение.
Дно каждого поршня имеет черные канавки, которые сделаны для того, чтобы предотвратить возможные удары поршня о дно тарельчатых клапанов в случае их срыва.
Поршневые кольца устанавливаются по три на каждый поршень. Технические характеристики двигателя 409 включают два компрессионных и одно маслосъемное кольцо. Что касается внешней поверхности компрессионного кольца, то оно покрыто слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а остальные кольца фосфатированы.
Коленчатый вал изготовлен из высокопрочного чугуна. Он патипарный, для лучшей разгрузки опоры снабжены противовесами. Носок коленчатого вала и хвостовик с резиновыми уплотнениями.
Заводской вал прошел динамическую балансировку. Для перемещения его по осям инженеры ограничили его с помощью двух шайб, расположенных с двух сторон от среднего или третьего подшипника.
Упорные шайбы, в свою очередь, состоят из полушин.
ГРМ
Распределительные валы в этом двигателе изготовлены методом литья. Сырьем служил высокопрочный чугун. Для достижения большей устойчивости к износу поверхность распределительного вала прошла специальную обработку.
Эти детали вращаются на подшипниках, образованных головкой блока цилиндров и специальными съемными крышками из алюминия.
Привод цепной двухступенчатый. Система натяжения цепи предусмотрена гидрометрической.
Клапаны в этом двигателе изготовлены из специальной жаропрочной стали. 409 двигатель оснащен клапанами, которые вращаются во время работы. Привод осуществляется от гидрораспределительных распределительных валов. Так как это двигатель 409, то технические характеристики позволяют ему регулировать зазоры за счет применения гидроталкита. Пружины клапанов двойные. Эти детали согласованы с двигателем от ВАЗ 2108. Гидроцилиндр выполнен в виде цилиндрического стакана, а масло подается из ГБЦ.
Система смазки
409 Двигатель («автомобиль») оборудован комбинированной системой смазки, которая под давлением разбрызгивает масло между трющимися деталями. Система смазки состоит из масляного поддона, насоса, трубопроводов и клапанов, масляных каналов в головке блока цилиндров, коленчатого вала, масляного фильтра и электронных датчиков давления масла.
Система охлаждения
Двигатель ЗМЗ 409 оборудован жидкостной, замкнутой, принудительной системой охлаждения. Система представлена в виде водяной рубашки на блоке цилиндров, ГБЦ, водяного насоса и термостата, датчика температуры охлаждающей жидкости, датчика нагрева окружающей среды.
Двигатель ЗМЗ 409 обеспечивает оптимальный тепловой режим в диапазоне 80-90 градусов. Он поддерживает термостат. Он работает автоматически. Правильная температура позволяет сделать внедорожник УАЗ неприхотливым в обслуживании. Двигатель 409-й модели отличается высоким КПД, а его детали – огромной долговечностью.
Чтобы водитель был расслаблен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на щиток приборов лампочку аварийной температуры. Индикатор работает только если температура на улице 104 градуса. Датчик расположен в верхней части бачка радиатора. Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт 409двигатель.
Система питания
Система питания, которая имеет двигатель 409-форсунка. Поэтому он выполнен в виде впрыска топлива в трубу с помощью форсунки. Последний полностью управляется контроллером или ЭБУ. Система питания двигателя организована из топливного бака, исполнительных механизмов, электробензонасоса, фильтров и топливопровода для двигателя.
Техническое обслуживание
Чтобы этот мотор исправно работал на радость своему владельцу, необходимо регулярно проводить техническое обслуживание. Тогда в этом состоянии двигатель будет иметь высокие рабочие качества. Для данного агрегата необходимо использовать только качественные горюче-смазочные материалы.
Ухаживать и обслуживать нужно все системы двигателя и автомобиля. Только при таких условиях мотор прослужит долго и будет работать без поломок. Необходимо регулярно проверять уровень масла, охлаждающей жидкости, натяжение ремня помпы охлаждения.
Для безопасной эксплуатации двигателя необходимо позаботиться о системе электропитания. Только при регулярном обслуживании можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливной магистрали надежны, также нужно время от времени чистить топливные форсунки.
Строительство
К ремонту двигателя может понадобиться при пробеге около 300 тысяч километров. Необходимость ремонта может возникнуть и раньше, если автомобиль или агрегат эксплуатируются в особо жестких условиях.
Ремонт 409 двигателя нужен в случае падения мощности, снижения уровня давления масла, если мотор дымит, повышен расход топлива.
Для двигателя продаются запчасти, поэтому заменить изношенные детали или узлы не проблема.
Отзывы
УАЗ «Патриот» (на него установлен двигатель 409) хорошо ведет себя в условиях отсутствия дорог. По бездорожью на этой машине ездить одно удовольствие. Однако в остальном отзывы о 409-м двигателе неоднозначны. Кто-то утверждает, что в двигателе масло, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что УАЗ 409 с джиповым двигателем непригоден для езды по асфальту. А вот на других автомобилях этот мотор очень хорошо показывает себя.
В заключение
В общем, 409двигатель («Патриот») — хорошая силовая установка, несмотря на то, что его стоимость намного ниже, а рабочие параметры и технические характеристики этого мотора как минимум не хуже некоторых автомобилей. Но современные автомобили-внедорожники стоят гораздо больших денег, чем стоимость УАЗ «Патриот».
Также велись работы по переделке этих ДВС на газ, правда результаты этих переделок не особо радуют.
Как бы то ни было, «Патриоты» продаются и продаются на автомобильном рынке.
Вы также можете купить и 409двигатель отдельно. Как уже говорилось, их ставят не только на «Патриоты», но и на «Газели», «Земли» и «Волги».
Итак, мы выяснили, что имеет 406 двигатель, технические характеристики, устройство и историю происхождения.
БЫТЬ: https://www.tostpost.com/be/a-tamab-l/9546-zmz-409-ruhav-k-tehn-chnyya-haraktarystyk-ramont-vodguk.html
Германия: https://www.tostpost.com/de/autos/9545-zmz-409-motor-technische-daten-reparatur-bewertungen.html
ЭП: https://www.tostpost.com/es/coches/9551-zmz-409-motor-especificaciones-reparaci-n-los-clientes.html
КК: https://www.tostpost.com/kk/avtomobil-der/9548-zmz-409-oz-alt-ysh-tehnikaly-sipattamalary-zh-ndeu-p-k-rler.html
PL: https://www.tostpost.com/pl/samochody/9548-zmz-409-silnik-dane-techniczne-naprawy-opinie.html
PT: https://www.tostpost.com/pt/carros/9543-zmz-409-motor-especifica-es-t-cnicas-de-repara-o-coment-rios.html
ТР: https://www.
tostpost.com/tr/arabalar/9552-zmz-409-motor-teknik-zellikler-tamir-yorumlar.html
Великобритания: https://www.tostpost.com/uk/avtomob-l/9550-zmz-409-dvigun-tehn-chn-harakteristiki-remont-v-dguki.html
Двигатель ЗМЗ-409: технические характеристики, ремонт, отзывы
В нашей стране очень популярный и распространенный двигатель ЗМЗ 409. Комплектуется автомобилями «Патриот». Также двигатель ставили на «землянки» и «газели».
История завода
История Заволжского моторного завода насчитывает 45 лет. В 1958, ЗМЗ, выпускающий в основном детали и отливки из алюминиевых сплавов, в маленьком поселке переформирован в моторный завод. Здесь производят силовые агрегаты для Горьковского, Ульяновского и Московского автомобильных заводов.
Первый двигатель, который на него собрали — автомобиль ГАЗ 21 Волга. Моторный завод постоянно наращивает свои возможности и мощности. Постоянно совершенствуется оборудование, цех и технологии производства. Особое внимание заводского производства двигателей уделялось литейному участку.
В 80-х годах на заводе сконструировали первый 4-цилиндровый 16-клапанный бензиновый двигатель. Его объем составлял 2,3 литра, а двигателем управлял микроконтроллер, отвечавший за систему впрыска и зажигание. Этот двигатель получил название ЗМЗ 4062.
Двигатель ЗМЗ 409
На конвейер мотор поставлен в 1996-м году. Сегодня на базе этого двигателя внутреннего сгорания выпускается несколько агрегатов объемом от 2,3 до 2,7 л. Это комплект моделей 406 и 405. Сюда входит и 409 двигатель. Этот двигатель в основном устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все эти электростанции оснащены конвертерным газом и полностью соответствуют стандартам ЕВРО-2.
Рекомендуемый
«ИЖ 350 Планета Спорт» — резвый советский мотоцикл
Считается, что из всей линейки советских мотоциклов «ИЖ» по-настоящему спортивный только один. Несложно догадаться, что это был «ИЖ 350 Планета Спорт». История мотоцикла В 1973 году на заводе «Ижмаш» был совершен настоящий прорыв: линейка пошла по еловой.
..
Как устроена задняя втулка переднего рычага и сколько это служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автолюбителя, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Приведем наиболее распространенные причины, приводящие к расходу масла в дв…
В течение нескольких лет выпуска двигателей несколько раз вносились серьезные изменения и усовершенствования. В 2003 году были переработаны распредвалы. На смену натяжным, изготовленным из пластмассы, пришли звездочки, что помогло избавиться от проблемы выхода из строя гидрокомпенсаторов из-за засорения моторного масла продуктами износа пластмассы.
Затем, вместе с тем, что завод перешел на импортные комплектующие для ответственных узлов моторов, руководство решило более серьезную модификацию своей продукции.
Система распределительных валов была заменена на упрощенный узел. Это сразу отражается на надежности. Также было сделано множество других апгрейдов.
Сегодня Заволжский моторный завод — отечественное передовое предприятие. Продукция, производимая здесь, отличается высокими эксплуатационными характеристиками и качеством.
Технические характеристики двигателя ЗМЗ 409
409 Двигатель представляет собой 4-цилиндровый рядный двигатель, работающий с помощью микропроцессоров. Рабочий объем машины составляет 2,6 л, степень сжатия -9. Порядок зажигания организован по схеме 1-3-4-2, коленчатый вал вращается в правильном направлении. Максимальные показатели крутящего момента 230 кг-см при оборотах двигателя 3900 об/мин. Масса двигателя 190 кг. Система питания этого двигателя представляет собой впрыск топлива в трубу. Система вентиляции, которая применена на этой силовой установке, закрытая, принудительного действия, работающая за счет разрежения в выхлопной системе. Система смазки принудительная, комбинированная с распылением.
Система охлаждения представлена в виде жидкостной, принудительной и закрытой. Электрическая часть представлена в виде однопроводной системы.
Конструкция двигателя
Рассмотрим конструкцию и основные узлы двигателя ЗМЗ 409. Сначала о блоке двигателя. Основным материалом для этого участка был серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимые отверстия для крепления навесного оборудования и смазочные каналы. Нижняя часть этого узла снабжена опорами для подшипника коленчатого вала для крепления коленчатого вала. Эти подшипники крышки не могут быть заменены.
Головка блока цилиндров выполнена в виде литой детали из алюминия. Головка блока цилиндров имеет впускной и выпускной клапаны. Каждый из цилиндров имеет по два клапана. Справа впускной и левый выпускной клапаны. Гидроталькита позволила избавиться от ручной регулировки зазоров. Теперь зазоры регулируются кулачками в автоматическом режиме.
Поршни также из алюминия. Эти изделия имеют термостатические вставки. Юбка выполнена из бочкообразного профиля, снабженного специальным микрорельефом, что позволяет значительно улучшить центровку и значительно снизить потери на трение.
Дно каждого поршня имеет черные канавки, которые сделаны для того, чтобы предотвратить возможные удары поршня о дно тарельчатых клапанов в случае их срыва.
Поршневые кольца устанавливаются по три на каждый поршень. Технические характеристики двигателя 409 включают два компрессионных и одно маслосъемное кольцо. Что касается внешней поверхности компрессионного кольца, то оно покрыто слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а остальные кольца фосфатированы.
Коленчатый вал изготовлен из высокопрочного чугуна. Он патипарный, для лучшей разгрузки опоры снабжены противовесами. Носок коленчатого вала и хвостовик с резиновыми уплотнениями.
Заводской вал прошел динамическую балансировку. Для перемещения его по осям инженеры ограничили его с помощью двух шайб, расположенных с двух сторон от среднего или третьего подшипника.
Упорные шайбы, в свою очередь, состоят из полушин.
ГРМ
Распределительные валы в этом двигателе изготовлены методом литья. Сырьем служил высокопрочный чугун. Для достижения большей устойчивости к износу поверхность распределительного вала прошла специальную обработку.
Эти детали вращаются на подшипниках, образованных головкой блока цилиндров и специальными съемными крышками из алюминия.
Привод цепной двухступенчатый. Система натяжения цепи предусмотрена гидрометрической.
Клапаны в этом двигателе изготовлены из специальной жаропрочной стали. 409 двигатель оснащен клапанами, которые вращаются во время работы. Привод осуществляется от гидрораспределительных распределительных валов. Так как это двигатель 409, то технические характеристики позволяют ему регулировать зазоры за счет применения гидроталкита. Пружины клапанов двойные. Эти детали согласованы с двигателем от ВАЗ 2108. Гидроцилиндр выполнен в виде цилиндрического стакана, а масло подается из ГБЦ.
Система смазки
409 Двигатель («автомобиль») оборудован комбинированной системой смазки, которая под давлением разбрызгивает масло между трющимися деталями. Система смазки состоит из масляного поддона, насоса, трубопроводов и клапанов, масляных каналов в головке блока цилиндров, коленчатого вала, масляного фильтра и электронных датчиков давления масла.
Система охлаждения
Двигатель ЗМЗ 409 оборудован жидкостной, замкнутой, принудительной системой охлаждения. Система представлена в виде водяной рубашки на блоке цилиндров, ГБЦ, водяного насоса и термостата, датчика температуры охлаждающей жидкости, датчика нагрева окружающей среды.
Двигатель ЗМЗ 409 обеспечивает оптимальный тепловой режим в диапазоне 80-90 градусов. Он поддерживает термостат. Он работает автоматически. Правильная температура позволяет сделать внедорожник УАЗ неприхотливым в обслуживании. Двигатель 409-й модели отличается высоким КПД, а его детали – огромной долговечностью.
Чтобы водитель был расслаблен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на щиток приборов лампочку аварийной температуры. Индикатор работает только если температура на улице 104 градуса. Датчик расположен в верхней части бачка радиатора. Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт 409двигатель.
Система питания
Система питания, которая имеет двигатель 409-форсунка. Поэтому он выполнен в виде впрыска топлива в трубу с помощью форсунки. Последний полностью управляется контроллером или ЭБУ. Система питания двигателя организована из топливного бака, исполнительных механизмов, электробензонасоса, фильтров и топливопровода для двигателя.
Техническое обслуживание
Чтобы этот мотор исправно работал на радость своему владельцу, необходимо регулярно проводить техническое обслуживание. Тогда в этом состоянии двигатель будет иметь высокие рабочие качества. Для данного агрегата необходимо использовать только качественные горюче-смазочные материалы.
Ухаживать и обслуживать нужно все системы двигателя и автомобиля. Только при таких условиях мотор прослужит долго и будет работать без поломок. Необходимо регулярно проверять уровень масла, охлаждающей жидкости, натяжение ремня помпы охлаждения.
Для безопасной эксплуатации двигателя необходимо позаботиться о системе электропитания. Только при регулярном обслуживании можно добиться стабильной работы. Нужно быть уверенным, что все соединения топливной магистрали надежны, также нужно время от времени чистить топливные форсунки.
Строительство
К ремонту двигателя может понадобиться при пробеге около 300 тысяч километров. Необходимость ремонта может возникнуть и раньше, если автомобиль или агрегат эксплуатируются в особо жестких условиях.
Ремонт 409 двигателя нужен в случае падения мощности, снижения уровня давления масла, если мотор дымит, повышен расход топлива.
Для двигателя продаются запчасти, поэтому заменить изношенные детали или узлы не проблема.
Отзывы
УАЗ «Патриот» (на него установлен двигатель 409) хорошо ведет себя в условиях отсутствия дорог. По бездорожью на этой машине ездить одно удовольствие. Однако в остальном отзывы о 409-м двигателе неоднозначны. Кто-то утверждает, что в двигателе масло, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что УАЗ 409 с джиповым двигателем непригоден для езды по асфальту. А вот на других автомобилях этот мотор очень хорошо показывает себя.
В заключение
В общем, 409двигатель («Патриот») — хорошая силовая установка, несмотря на то, что его стоимость намного ниже, а рабочие параметры и технические характеристики этого мотора как минимум не хуже некоторых автомобилей. Но современные автомобили-внедорожники стоят гораздо больших денег, чем стоимость УАЗ «Патриот».
Также велись работы по переделке этих ДВС на газ, правда результаты этих переделок не особо радуют.
Как бы то ни было, «Патриоты» продаются и продаются на автомобильном рынке.
Вы также можете купить и 409двигатель отдельно. Как уже говорилось, их ставят не только на «Патриоты», но и на «Газели», «Земли» и «Волги».
Итак, мы выяснили, что имеет 406 двигатель, технические характеристики, устройство и историю происхождения.
БЫТЬ: https://www.tostpost.com/be/a-tamab-l/9546-zmz-409-ruhav-k-tehn-chnyya-haraktarystyk-ramont-vodguk.html
Германия: https://www.tostpost.com/de/autos/9545-zmz-409-motor-technische-daten-reparatur-bewertungen.html
ЭП: https://www.tostpost.com/es/coches/9551-zmz-409-motor-especificaciones-reparaci-n-los-clientes.html
КК: https://www.tostpost.com/kk/avtomobil-der/9548-zmz-409-oz-alt-ysh-tehnikaly-sipattamalary-zh-ndeu-p-k-rler.html
PL: https://www.tostpost.com/pl/samochody/9548-zmz-409-silnik-dane-techniczne-naprawy-opinie.html
PT: https://www.tostpost.com/pt/carros/9543-zmz-409-motor-especifica-es-t-cnicas-de-repara-o-coment-rios.html
ТР: https://www.
