Содержание

Ремонт двигателя ваз 2107

Главная
Ремонт

На 2107 устанавливают силовые агрегаты от 2103, 2104 по 1,5 литра и 2106, 21067 по 1,6 литра.

Силовая установка 2107 бензиновая, имеет 4 цилиндра по 2 клапана с верхним расположением распределительного вала.
Силовая установка 2104 созданная на базе 2103, поэтому ГБЦ и остальные элементы автомобиля имеют одинаковую конструкцию и размеры.
Силовая установка 21067 созданная на базе 2106, поэтому так же детали аналогичные.

За функцию распределителя зажигания на авто отвечает электронный блок управления двигателем.

ГБЦ — отлит из высокопрочного чугуна. Цилиндры двигателя можно расточить и котировать. Вертикально расположенные цилиндры маркируются на нижней плоскости блока буквами А, В, С, D и Е. Коленчатый вал отлитый из высокопрочного чугуна, держится на пяти опорных шейках.

Шатун сделан из стали, кованый. В нижней головка шатуна установлены шатунные вкладыши.

Поршни сделаны из алюминиевого сплава и их наружная покрыта слоем олова. Юбка поршня имеет сложную геометрическую форму: по высоте юбка поршня — коническая, а в поперечном сечении — овальная.

ГБЦ сделана из алюминиевого сплава и крепится к БЦ 11 болтами. Между ГБЦ и БЦ ложится прокладка из безусадочного материала.

Распределительный вал — пятиопорный, восьмикулачковый, сделан из чугуна.

Маховик стоит на заднем торце коленчатого вала и крепится к нему 6 болтами.

Он сделан из чугуна, с напрессованным зубчатым венцом, необходимым для пуска двигателя стартером. При сборке нового двигателя маховик балансируется вместе с коленчатым валом.

Если у вас уходит охлаждающая жидкость и нет проблем с системой охлаждения, то скорее всего вам надо делать ремонт двигателя ваз 2107, а именно заменить прокладку ГБЦ.
Ремонт двигателя ваз 2107 начинаем со снятия ГБЦ с двигателя ваз 2107, при этом не отсоединяя от ГБЦ карбюратор и выхлопную систему.

Для дальнейшего ремонта двигателя ваз 2107 потребуется динамометрический ключ.

Ремонт двигателя ваз 2107 по замене прокладки ГБЦ:

Ставим автомобиль на смотровую яму или эстакаду.
Убираем аккумулятор с автомобиля, что бы не мешался.
Сливаем тосол (антифриз).
Снимаем провод от датчика температуры.
Отсоединям трубу со шпилек выпускного коллектора.
Отсоединяем воздушного фильтра
Снимаем от карбюратора тягу привода воздушной заслонки, тшланг, шланг ЭПХХ, вентиляции картера, вакуумного регулятора опережения зажигания и колодки проводов.
Ставим поршень 4-го цилиндра в положение ВМТ такта сжатия.
Отсоединяем корпус в сборе.
Закрепляем проволеой цепь ГРМ и пропускаем ее через окно в ГБЦ.
Отсоединяем распределитель с высоковольтными проводами.

Вынимаем из ГБЦ свечи зажигания .
Отсоединяем воздухозаборник теплого воздуха.
Выкручиваем гайку, которая крепит верхний теплозащитный экран стартера.
Отсоединяем со шпильки выпускного коллектора «массовый» провод.
Снимаем трубопровода шланг подогрева.
Снимаем шланги вакуумного усилителя тормозов и ЭПХХ.
Отсоединяем перепускной патрубок, расслабив затяжку хомутов.
Отсоединяем шланг подвода тосола (антифриза) к радиатору, расслабив затяжку хомута.
Головкой на 12 мм выкручиваем 10 болтов внутреннего крепления головки к БЦ двигателя.
Головкой на 13 мм выкручиваем болт, который крепит головку к БЦ.
Убираем ГБЦ вместе с коллектороми и карбюратором.

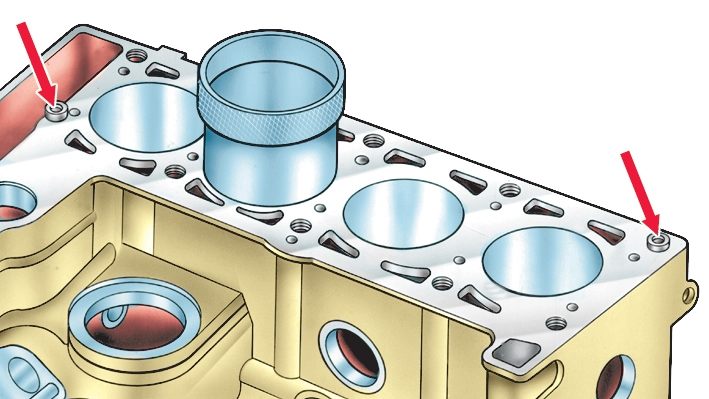

Убираем прокладку ГБЦ с двух центрирующих втулок БЦ.

Установка прокладки ГБЦ:

Сставим новую прокладку и ГБЦ в обратной последовательности, пропустив через их окошки проволоку с цепью ГРМ.

Контролируем совпадение меток.
Перед установкой ГБЦ смажьте болты крепления ГБЦ моторным маслом и дать полежать им не менее 30 мин.
Затягиваем болты крепления ГБЦ в четыре подхода:
- Затягиваем моментом 20 Нм 9 болтов;
- Затягиваем моментом 69,4-85,7 Н-м.
- Затягиваем болты на 90°;
- пять затягиваем на 90°.
Устанавливаем корпус с распределительным валом на шпильки ГБЦ и равномерно закручиваем гайки.
Убираем проволоку, ставим звездочку с цепью ГРМ на распределительный вал, закручиваем болт крепления.
Натягиваем цепь ГРМ.
Ставим нужный зазор между рычагами и кулачками клапанов.
Натягиваем ремень привода генератора.
Ставим распределитель зажигания, направив контакт бегунка к высоковольтному выводу 4-го цилиндра.

Сделав ремонт двигателя ваз 2107 не рекомендуется 2-3 недели ездить на повышенных оборотах.

18.06.2011

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Была ли эта информация полезной?

Да
Нет

Головка блока цилиндров ВАЗ 2107

16.11.2022

Содержание

1 Демонтаж узла и подготовка к ремонту
2 Головка блока – восстановление рабочих параметров

Двигатель «семерки» имеет рабочий объем в 1500 см ³, что обеспечивает автомобилю хорошие технические характеристики. Интенсивная и длительная эксплуатация автомобиля ВАЗ 2107 приводит к износу цилиндропоршневой группы и газораспределительного механизма. Средний и капитальный ремонт подразумевает снятие неисправной головки и демонтажа многих деталей с блока цилиндров. Потребуется также замена многих частей, среди которых прокладка, маслосъемные колпачки и направляющие клапанов.

Для проведения ремонтных работ на двигателе ВАЗ 2107 понадобятся следующие инструменты и принадлежности:

Микрометр для выполнения измерений и дефектации деталей.
Оправки для демонтажа и установки новых направляющих клапанов и маслоотражательных колпачков.
Динамометрический ключ.
Плитка с закрытой спиралью.
Приспособление для сжатия пружин клапанов.

Ремонтным работам на ГБЦ предшествует снятие ее с блока цилиндров, очистка от загрязнений и последующая замена неисправных элементов.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.

С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
При помощи головки и мощного воротка выворачиваются болты крепления головки.
После этого узел аккуратно снимается с блока цилиндров.
На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений.

Для всех таких деталей понадобится замена запасными частями.

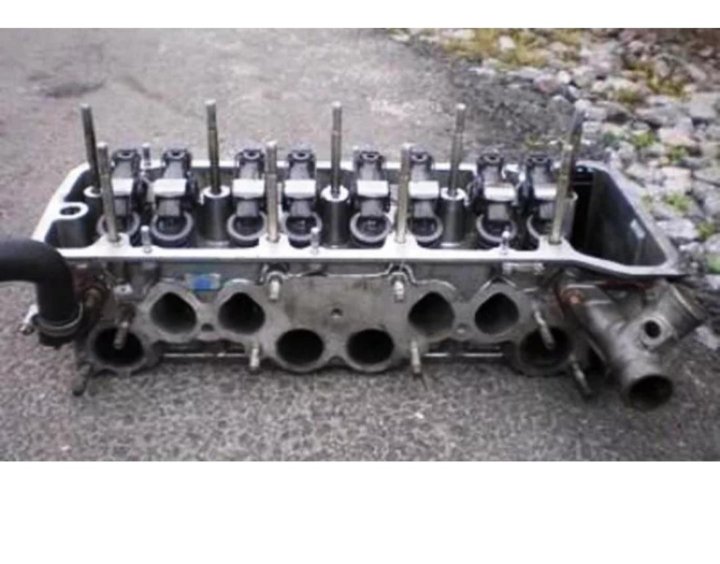

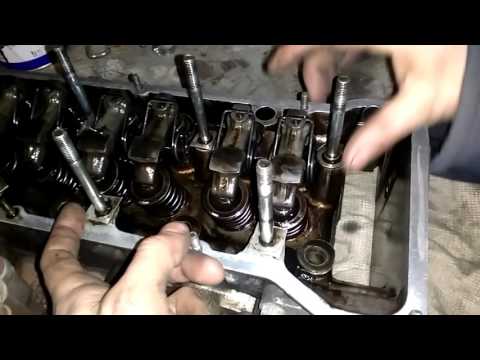

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Головка блока – восстановление рабочих параметров

ГБЦ автомобиля ВАЗ 2107 изготовлена из алюминия, что позволило упростить обработку деталей и уменьшить общую массу силового агрегата. Головка для ремонта снимается с блока цилиндров и размещается на рабочем столе. При помощи с нее демонтируется коленчатый вал в корпусе с подшипниками скольжения.

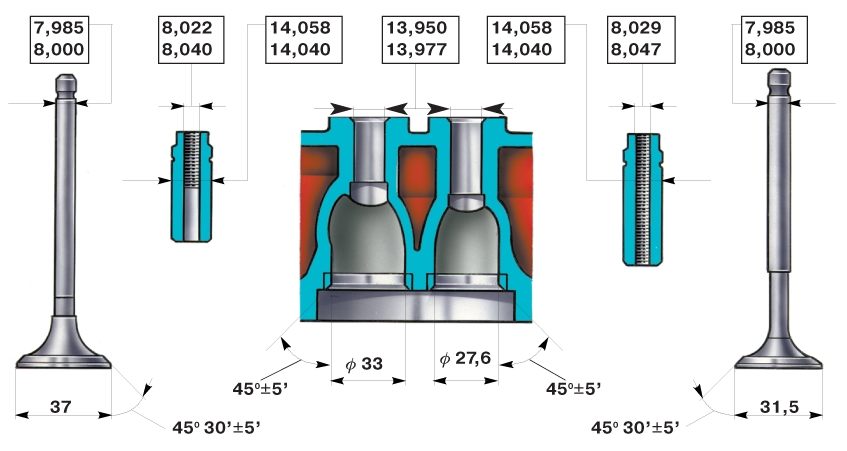

Следующим этапом восстановительных работ на узлах двигателя ВАЗ 2107 проводится снятие клапанов и замена направляющих втулок. Для этого используется приспособления для сжатия пружин и пинцет для вынимания сухарей. Клапана вынимаются из гнезд, и проводится измерения диаметра стебля при помощи микрометра.

При значительных отклонениях от номинала они меняются вместе и направляющими. С привалочной поверхности удаляются остатки старой прокладки при помощи скребка из мягкого материала. Следует помнить, что алюминий достаточно мягкий и головка может быть легко повреждена.
