Установка стеклоподъемника ваз 2106: Замена, установка и регулировка стеклоподъемника ваз 2106, инструкции с фото и видео

Содержание

Замена, установка и регулировка стеклоподъемника ваз 2106, инструкции с фото и видео

Стеклоподъёмники на ВАЗ 2106 являются важным элементом, поскольку они обеспечивают хоть и минимальный, но всё же комфорт. Конструкция механизма несложная, но в то же время и с ней иногда возникают неисправности, с которыми владельцу автомобиля лучше ознакомиться заранее, чтобы при возникновении проблем знать, что и в какой последовательности нужно делать.

Содержание

  • Функции стеклоподъёмника ВАЗ 2106

  • Неисправности стеклоподъёмника

    • Упало стекло

    • Стекло не реагирует на вращение ручки

    • Обрыв троса

    • Поломка редуктора

    • Скрежет механизма

    • Скрипит стекло

  • Ремонт стеклоподъёмника

    • Демонтаж стеклоподъёмника

    • Замена роликов

      • Видео: замена верхнего ролика стеклоподъёмника

    • Установка стеклоподъёмника

      • Видео: замена стеклоподъёмника на ВАЗ 2106

  • Установка электростеклоподъёмников на ВАЗ 2106

    • Какие выбрать

    • Как установить

      • Видео: монтаж электрических стеклоподъёмников на «шестёрку»

Функции стеклоподъёмника ВАЗ 2106

Сегодня практически все автомобили оснащаются таким механизмом, как стеклоподъёмник и ВАЗовская «шестёрка» не является исключением. Основные функции этого механизма — опускание и поднимание дверных стёкол. На ВАЗ 2106 устанавливаются механические стеклоподъёмники, представляющие собой конструкцию из пары шестерён (ведущей и ведомой), входящих в зацепление друг с другом, троса, натяжных роликов и ручки.

За подъём и опускание стекла в дверях отвечает стеклоподъёмник

Неисправности стеклоподъёмника

В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.

Упало стекло

В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.

Стекло не реагирует на вращение ручки

Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.

При стирание шлицев дверных ручек возникают проблемы с перемещением стекла

При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.

Обрыв троса

Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р., указывает на нецелесообразность ремонта.

Поломка редуктора

Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.

Скрежет механизма

Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.

При первых проявлениях скрежета стеклоподъёмник необходимо смазать

Скрипит стекло

Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.

Если во время движения стекла появляется скрип, то вероятнее всего бархотки пришли в негодность

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

  • головки или ключи на 8 и 10;
  • удлинитель;
  • трещоточная рукоятка;
  • плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

  1. Отвёрткой поддеваем и вынимаем заглушки на подлокотнике.

    Поддеваем отвёрткой и вынимаем заглушки подлокотника

  2. Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его.

    Отвернув крепление подлокотника, снимаем его с двери

  3. Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки.

    Поддеваем отвёрткой и снимаем облицовку ручки стеклоподъёмника

  4. Демонтируем ручку и розетку.

    Снимаем с двери ручку стеклоподъёмника и розетку

  5. Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки.

    Для снятие облицовки дверной ручки поддеваем её плоской отвёрткой

  6. Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам.

    Дверная обивка удерживается при помощи клипс, которые необходимо поддеть отвёрткой

  7. Слегка опускаем обивку и снимаем её с внутренней дверной ручки.

    Демонтируем обивку с двери, слегка опустив её

  8. Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой.

    Трос крепится к дверному стеклу при помощи соответствующего зажима

  9. Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника.

    Чтобы отпустить натяжной ролик отворачиваем гайку ключом на 10

  10. Снимаем трос с остальных роликов.
  11. Откручиваем крепление механизма и вынимаем его из двери.

    Для снятия стеклоподъёмника отворачиваем 3 крепёжные гайки

  12. Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь.

    Для замены натяжного ролика необходимо полностью отвернуть его крепление

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

  • набор свёрл;
  • электродрель;
  • плоская отвёртка;
  • молоток;
  • новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

  1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
  2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик.

    Со временем ролики стеклоподъёмника перетираются тросом

  3. По отверстию в новой пластине сверлим крепёжное отверстие в двери.
  4. Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой.

    Новый ролик крепится заклёпкой или болтом с гайкой

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

  1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
  2. Снимаем скобу и заводим тросик на ролики по схеме.

    Трос стеклоподъёмника через ролики должен проходить по определённой схеме

  3. Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
  4. Фиксируем трос к стеклу.

    Крестовой отвёрткой зажимаем крепёжный винт зажима

  5. Проверяем работоспособность механизма.
  6. Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.
Видео: замена стеклоподъёмника на ВАЗ 2106

Установка электростеклоподъёмников на ВАЗ 2106

Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.

Какие выбрать

Электрические стеклоподъёмники можно установить несколькими способами:

  1. С монтажом электромотора без каких-либо серьёзных переделок.
    Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
  2. С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких производителей как «ГРАНАТ» и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:

  • инструкция по установке;
  • два электростеклоподъёмника;
  • жгут электропроводки;
  • два переключателя;
  • декоративные заглушки для отверстий.

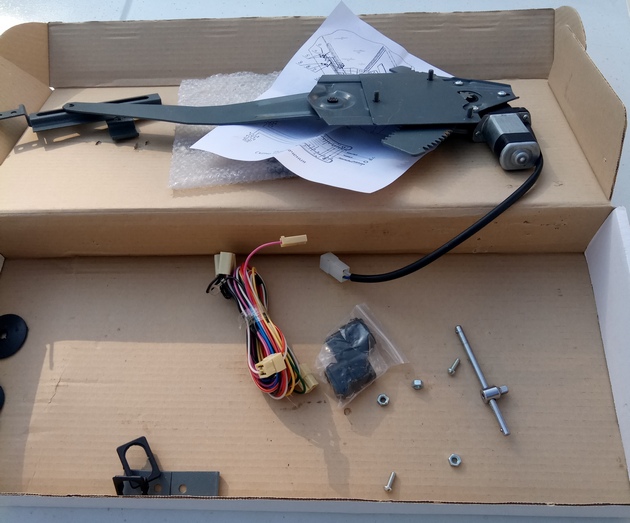

Комплект электрических стеклоподъёмников содержит всё необходимое для монтажа

Как установить

Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:

  • набор ключей;
  • плоская и крестовая отвёртка;
  • провода;
  • предохранители;
  • крепёжные элементы.

Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.

Установку электростеклоподъёмников на «шестёрку» производим следующим образом:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
  3. Демонтируем механическое устройство.
  4. Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.

    Переходную пластину к стеклоподъёмнику необходимо закрепить под углом

  5. Согласно инструкции размечаем и сверлим отверстия на двери под крепление моторедуктора.

    Крепление моторедуктора к двери осуществляем согласно инструкции

  6. Фиксируем механизм к двери.

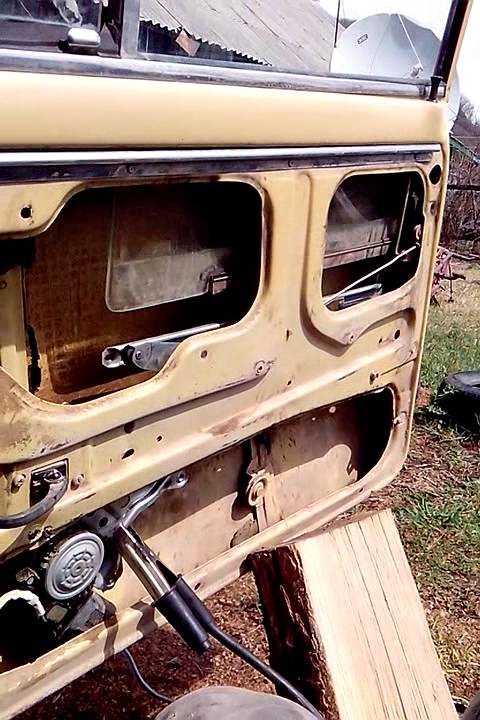

    Крепим узел в подготовленные отверстия

  7. Опускаем стекло и через соответствующие отверстия крепим его к пластине.

    Закрепляем стекло к стеклоподъёмнику

  8. Временно подсоединяем питание к электродвигателю и пробуем поднять/опустить стекло. Если всё работает, устанавливаем кнопки в выбранные места, прокладываем и подключаем провода к ним, а также к прикуривателю.

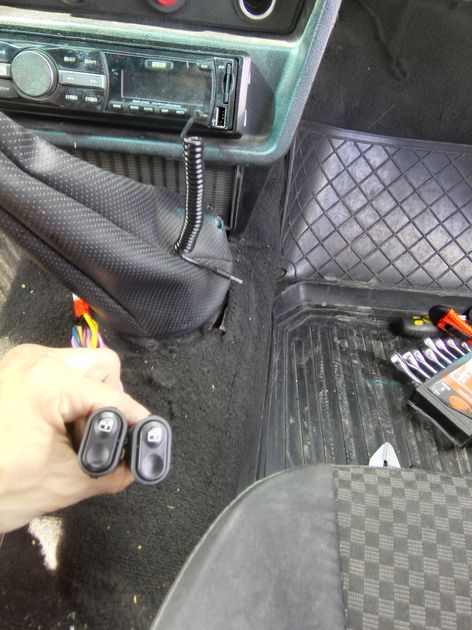

    Кнопки управления располагаем в удобном для водителя месте

  9. Устанавливаем обшивку, а после заглушку, закрывая отверстие под ручку механического стеклоподъёмника.

    Вместо штатного стеклоподъёмника используем заглушку

Видео: монтаж электрических стеклоподъёмников на «шестёрку»

Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.

  • Автор: Владимир Долженков
