как поменять трос, если элемент порвался
27.04.202211 696 7 2 Электропакет
Автор:Иван Баранов
Если в автомобиле не работает стеклоподъемник, это влечет за собой неудобства, особенно в жаркую погоду и для водителей, привыкших курить за рулем. В статье рассматриваются виды стеклоподъемников, а также тросик стеклоподъемника, его устройство, работа и неисправности, дается инструкция по замене.
Содержание
- 1 Разновидности стеклоподъемников
- 2 Устройство механизма
- 3 Работа тросика стеклоподъемника, или тросовый механизм подъема стекла в авто
- 4 Типичные неисправности троса
- 5 Инструкция по замене своими руками
- 5.1 Фотогалерея «Меняем трос своими руками»
- 6 Видео «Замена троса механизма подъема стекла»
[ Раскрыть]
[ Скрыть]
Разновидности стеклоподъемников
Стеклоподъемник предназначен поднимать и опускать боковые стекла в машине. Встречается несколько видов этих устройств, которые отличаются принципом работы и расположением.
По принципу работы подъемные устройства делятся на:
- Механические. Стекла опускаются и поднимаются путем вращения ручки, которая находится на двери автомобиля. Движение осуществляется благодаря шестерням. Этот вид устройств можно встретить лишь на старых моделях авто.
- Электрические. Для того, чтобы опустить или поднять стекло, нужно нажать на клавишу переключателя, расположенную либо на двери, либо на поручне.
Еще бывают так называемые автоматические — это дополнение электрического. Стекла автоматически приводятся в действие. Одновременно с ними блокируются дверные замки. Чаще всего они устанавливаются на автомобили с противоугонной системой, параллельно с электрическими стеклоподъемниками.
Конструкция всех видов не отличается между собой: с помощью кнопки или ручки механизм устройства поднимает либо поднимает планку, на которой держится стекло. Стекло перемещается только вертикально. Сверху передвижение ограничивает уплотнитель окна, снизу – резиновый демпфер.
Устройство механизма
В зависимости от вида стеклоподъемника различают два вида механизмов привода: механический и электрический. В первом случае механизм привода приводится в действие с помощью ручки/рычага, находящейся на внутренней стороны двери. Вращая рукоятку, водитель передает движения шестерне привода, который начинает двигаться.
Устройство автомобильного стеклоподъемникаЭлектрический привод приводится в действие с помощью реверсивного двигателя. Он в свою очередь запускается при нажатии кнопки, находящейся на поручне водителя или пассажира. В работе привода используется червячная передача, с ее помощью двигатель проводит в действие шестерню приводного механизма (автор видео — Сергей Зукол).
Привод связан с устройством, осуществляющим перемещение стекла. Подъемный механизм может быть рычажного или реечного типа.
Рычажный имеет три подвида:
- однорычажный;
- двухрычажный;
- двухрычажный колесный.
Рычажные устройства компактны и надежны при эксплуатации. Еще одним их плюсом является простота монтажа и демонтажа. Универсальность механизма позволяет устанавливать его на любую машину. Недостаток – невозможность равномерного передвижения стекла. Сначала оно движется быстро, далее все медленнее, а в конце даже с рывками.
В реечном устройстве пластина со стеклом движется вверх и вниз по вертикальной зубчатой рейке. На пластине установлено зубчатое колесо, которое входит в зацепление с шестерней привода. Таким образом, движение выполняется либо вниз, либо вверх. Преимущество реечного стеклоподъемника – надежность и плавность перемещения стекла. Недостатком является массивность конструкции, что ограничивает его применение.
Реечный тип устройстваТретьим видом является тросовый механизм, который будет рассмотрен подробнее ниже.
Работа тросика стеклоподъемника, или тросовый механизм подъема стекла в авто
Тросовый стеклоподъемник состоит из следующих компонентов:
- Трос – гибкая деталь, которая обеспечивает надежность устройства. В некоторых моделях авто вместо троса используется цепь или ремень, они более надежны. Натяжение гибкой детали осуществляется с помощью 3-4 роликов. Ролики крепятся с внутренней стороны двери.
- Направляющая труба, на которой крепятся ролики.
- Барабан. Это деталь, на которую наматывается трос.
- Пластина, на которую крепится стекло.
- Ролики. Среди роликов один напружинен, что позволяет регулировать натяжение троса: натягивать его, если он слишком растянулся. Может использоваться для натяжения пружина.
Работает механизм следующим образом:
- Пластина прикреплена к тросу и движется по направляющей трубе, расположенной вертикально.
- С пластиной соединяется нижняя кромка автомобильного стекла.
- При вращении ручки или нажатия клавиши приводятся в действие шестерни привода, эти движения передаются на приводной барабан. При этом одна ветвь тросика наматывается на барабан, другая — разматывается.
Если стекло слишком широкое, возможны перекосы, так как один трос его не удержит. Чтобы избежать этого устанавливается две направляющие трубы. Трос проходит через них и удерживает стекло в двух местах.
Конструкция напоминает два треугольника, вершинами которого являются ролики и барабан. Тросовый механизм более популярен. Он компактен, потому что может устанавливаться на любые модели автомобилей. Большой его недостаток – растяжение и обрыв тросика, что делает невозможным передвижение стекла.
Типичные неисправности троса
Основных неисправностей тросика три:
- перетирание и обрыв;
- перекручивание;
- растяжение.
Кроме перечисленных неисправностей, износ тросика может быть по ряду других причин. Например, при неправильной установке устройства или попадания посторонних предметов в паз стекла.
Определить неисправность механизма можно по следующим признакам:
- стекло заклинивает в одном положении;
- затрудненное передвижение стекла;
- при нажатии на кнопку нет никакой реакции;
- рывки при движении.
Трос может ослабнуть не только по причине долговременной эксплуатации, но и при поломке пластмассовых фиксаторов, которые следует заменить. Если порвался тросик стеклоподъемника, его необходимо заменить.
Инструкция по замене своими руками
Для проведения замены тросика стеклоподъемника необходимо подготовить следующие материалы и инструменты:
- новый трос стеклоподъемника;
- плоскую и крестовую отвертки;
- бокорезы;
- алюминиевые зажимы;
- шило;
- литол.
Фотогалерея «Меняем трос своими руками»
Перед тем, как поменять тросик стеклоподъемника, нужно отключить привод дверей и тягу ручки.
Процедура замены состоит из последовательности шагов:
- Сначала снимаем обшивку с двери, выкрутив крепежные элементы и сняв кнопки управления.
- Далее отключаем провода питания, если установлен электрический привод.
- Затем снимаем все, что может мешать: моторчик, динамики и лючки.
- На следующем этапе вынимаем стекло и убираем в сторону, чтобы случайно не разбить во время проведения работ.

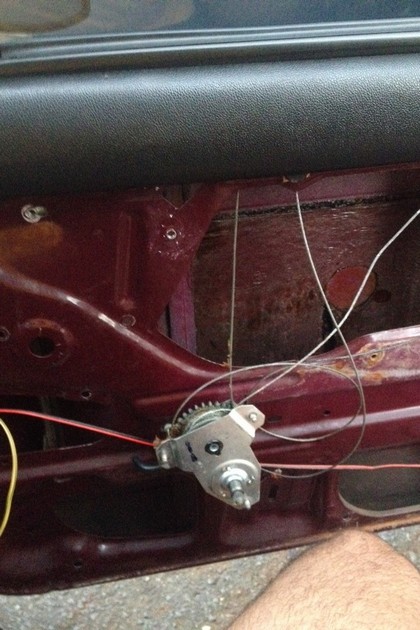

- После демонтажа стекла тросики ослабнут, их легко можно снять. В первую очередь снимается трос с боковых роликов. Затем необходимо вытолкнуть крепление тросика из крепления стекла. Теперь можно снимать тросик с барабана.
- Новая деталь устанавливается так же, как был установлен старый. Перед установкой следует почистить все ролики и барабан от загрязнений, смазать их литолом. Это продлит срок службы устройства.
- Для натяжки троса, нужно вытащить гвоздик из пружинного блока.
- После установки новой детали сборка двери производится в обратном порядке.
После того, как выполнили замену, необходимо проверить работу механизма подъема стекла.
Загрузка . ..
Видео «Замена троса механизма подъема стекла»
Как заменить тросик стеклоподъемника, демонстрируется в этом ролике (автор видео – Игорь Иванов).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (20.00%)
Нет (80.00%)
Схема установки стеклоподъемника на ниву – АвтоТоп
Дошло дело до дверей) Родные мясорубки хоть и без нареканий отслужили 13 лет, но это не удобно как не крути. В местном Нивском магазине были приобретены оригинальные стеклоподъемники Форвард. Были так же в наличии китайские ЭСП форвард, конструктивно и по коробке «1 в 1», стоят на рубль дешевле, отличие в качестве металла и скорости работы. Единственное пожалуй что в них не устроило это инструкция по установке в которой ничего не понятно!
Пытался искать отчеты про их установку, но то и дело натыкался на отчеты с «Два отверстия потому что с первого раза не попал» и само собой никто после этого не начертил схему. Я решил и изменить эту ситуацию:
Все встало ровно и стало работать с первого раза на обоих дверях, единственное особое внимание на переходные пластины, если их перепутать местами или перевернуть то будет казаться что установка косячная)
Так же не ленимся удалять ролики от мясорубок, они как правило гремят!
_______________________________________________ Понравился пост? Ставим лайки и делимся с друзьями) Спасибо за внимание!
В автомобиле Нива Шевроле электрические стеклоподъемники установлены на передних дверях. Кнопки управления расположены сверху на дверцах. Водитель может управлять стеклоподъемниками обеих дверей, а пассажир, только правой.
Устройство электростеклоподъемника (ЭСП) и схема подключения
Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.
Рассмотрим за что отвечают комплектующие в схеме электроподъемного механизма:
1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.
2. Реле включения стеклоподъемников снижает ток в цепи управления.
3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.
4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.
5. Замок зажигания подает питание на реле.
Как работает схема?
Поворот ключа зажигания подает питание на блок и реле включения подъемников. Включается светодиодная подсветка кнопок управления. Механизм движения стекла запускается только при нажатии на любую клавишу.
Движение тока в цепи: аккумулятор — предохранитель — реле — кнопка — моторчик.
