Как поменять выжимной подшипник сцепления ВАЗ 2109: фото и видео
02.03.202321 030 5 3 ВАЗ 2109
Автор:Иван Баранов
Автомобиль Ваз 2109Многие владельцы ВАЗ 2109 осуществляют ремонт и техобслуживание своих «железных коней» своими силами. Людям, хоть раз в жизни столкнувшимся с внезапной необходимостью ремонта «девятки», под силу будет самостоятельная замена выжимного подшипника ВАЗ 2109. Разумеется, при этом следует пользоваться нашей инструкции и выполнять простые указания. Кроме того, в конце статьи нашим читателям будет предоставлено видео, которое поможет выполнить работы по замене самостоятельно.
Содержание
- 1 Общие сведения о подшипнике
- 2 Замена элемента своими руками
- 2.1 Что понадобится?
- 2.2 Демонтаж КПП
- 2.3 Замена подшипника
- 3 Видео «Замена выжимного подшипника ВАЗ 2109»
[ Раскрыть]
[ Скрыть]
Общие сведения о подшипнике
Выжимной подшипник автомобиля ВАЗ 2109 (далее — ВП) является важной деталью в работе транспортного средства.
В случае его поломки передвижение на машине невозможно, поэтому о выходе этого элемента из строя водитель узнает сразу.
Если этот компонент поломался, то оптимальная работа сцепления автомобиля уже нарушена. В частности, в случае поломки выжимного подшипника сцепление перестает выключаться, а значит и движение транспортного средства невозможно. Если этот элемент вышел из строя, то без его замены никак не обойтись.
Новый и износившийся ВП для ВАЗ 2109Замена элемента своими руками
Имейте в виду — если вы решили заменить выжимной подшипник своими силами, то вам придется демонтировать коробку передач, без этого никак не обойтись. Поэтому вам понадобится помощь еще одного человека — снимать КПП одному очень неудобно и опасно для агрегата. Поскольку процесс замены ВП подразумевает демонтаж КПП и саму замену, то эти процессы мы рассмотрим отдельно.
Что понадобится?
Для начала нам необходимо подготовить все, что понадобится.
- Набор гаечных ключей.
- Набор отверток.
- Емкость для слива трансмиссионной жидкости.
- Новый подшипник.
- Домкрат и несколько кирпичей.
- Держатель сцепления.
Помимо этого вам нужен будет гараж с ямой или подъемник — без этого снятие агрегата КПП будет очень затруднительным.
Гаечные ключи и головки Набор отверток для замены ВП Емкость для слива трансмиссионной жидкости при замене ВП Новый ВП для ВАЗ 2109 2. Домкрат для авто Подложенные под колеса кирпичиДемонтаж КПП
- Загоните свой ВАЗ 2109 на яму или эстакаду.
- Затем откройте капот и отключите клеммы АКБ.
- Теперь необходимо отключить проводок массы от картера сцепления.
- Затем при помощи отвертки нужно демонтировать брызговик мотора. Чтобы сделать это, открутите несколько саморезов крепления брызговика двигателя к элементам боковых крыльев при помощи ключа на «8». После этого открутите саморезы, которые крепят правую и левую части брызговика. Открутив все саморезы, обе части брызговика мотора необходимо демонтировать.
- Теперь нужно отсоединить тягу привода КПП. Чтобы сделать это, при помощи того же ключа на «13» нужно немного ослабить болт хомута и, используя отвертку, разводим его концы в сторону и отсоединяем от коробки.
- Далее, необходимо отключить датчик оптики реверсивного хода.
- После этого под задние колеса нужно подложить кирпичи или противооткатные упоры. Сделав это, необходимо будет снять и передние колеса. Для этого ослабляем болты колес и поддомкрачиваем переднюю часть ВАЗ 2109. После этого полностью откручиваем винты крепления передних колес и снимаем их, а под кузов транспортного средства подставляем заранее подготовленные кирпичи или другие опоры.
- Затем нужно открутить гайки крепежа шаровой опоры к поворотному кулаку. Это делается при помощи ключа на «17» — болты нужно открутить с обеих сторон.
- После этого растяжку нужно отвести в сторону и открутить винт крепежа левой растяжки к рычагу подвески. Снятие крышки картера сцепления ВАЗ 2109 Откручивание болтов КПП ВАЗ 2109 Откручивание винтов опор силового агрегата
- Теперь при помощи гаечного ключа на «10» необходимо открутить винты крепления нижней крышки картера сцепления.
- После этого следует демонтировать опоры вашего агрегата КПП. Чтобы сделать это, нужно подставить под мотор авто кирпичи или другую опору, а также домкрат под коробку. Необходимо открутить винты крепления опоры к кузову транспортного средства, для этого используйте гаечные ключи на «17». Когда болт снят, можно демонтировать кронштейн опоры. Для этого откручиваем несколько гаек.
- Теперь нужно демонтировать КПП. Чтобы сделать это, возьмите ключ на «19» и открутите винты крепления картера сцепления к блоку цилиндров мотора. Теперь домкрат нужно немного отпустить и КПП отвести в стороны от мотора до тех пор, пока из КПП не начнет выходить первичный вал. Здесь вам и понадобится помощь — демонтаж коробки передач удобнее осуществлять вдвоем. Также заметьте — первичный вал КПП ни в коем случае нельзя опирать на лепестки пружины сцепления, в противном случае их можно повредить. Коробку передач нужно установить на опоры аккуратно, чтобы также не повредить этот агрегат.
Демонтаж коробки передач ВАЗ 2109
Загрузка .
..
Замена подшипника
- Сняв КПП, можно приступать к непосредственной замене выжимного подшипника. Неисправность этого элемента можно заметить при первичном осмотре коробки. Прокрутите его рукой — если вы вдруг услышали посторонний хруст или шум, то элемент вышел из строя и необходима его замена.
- При помощи отвертки необходимо вывести концы пружинного фиксатора и вывести муфту выключения сцепления.
- Затем отведите лепестки пружины прижимного кольца и демонтируйте выжимной подшипник с муфты, сняв держатель. Процесс демонтажа элемента можно считать завершенным. Так что теперь нужно установить новый выжимной подшипник на место старого. Перед непосредственной установкой проверьте компонент: деталь должна свободно вращаться по своей оси, при этом не должно быть заеданий, щелчков либо прочих посторонних звуков.
- Установите новую деталь на место старой. Для этого нужно поставить его на муфту таким образом, чтобы выступающая часть элемента была направлена в сторону муфты.
- Теперь зафиксируйте элемент при помощи держателя сцепления — вам нужно зафиксировать элемент на месте.

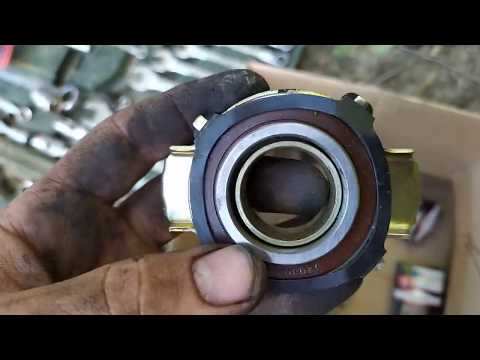

- После этого возьмите немного моторного масла и смажьте им вал. Затем выжимной подшипник можно устанавливать на вал. Зафиксируйте деталь при помощи пружины. Снятие муфты выключения сцепления Отводим отверткой конец пружины Муфта ВАЗ 2109 в сборе Муфта в разборе с ВП и прижимным кольцом Новый ВП для ВАЗ 2109 ВП в месте установки
На этом замену выжимного подшипника можно считать оконченной. Чтобы завершить работу, установите коробку передач на место, выполняя все действия в обратной последовательности. Когда ремонт закончен, необходимо отрегулировать сцепления. Если это не будет сделано, срок службы элемента может значительно снизиться. Чтобы больше понимать процесс и увидеть наглядно, как происходит замена, предлагаем вам ознакомиться с видео.
Видео «Замена выжимного подшипника ВАЗ 2109»
В этом видео автор показывает, как происходит процесс замены выжимного подшипника в автомобиле ВАЗ 2109.
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет
ВАЗ 2109 | Снятие и установка выжимного подшипника
ВАЗ 2109
Сервисное обслуживание и эксплуатация
Руководства ￫ ВАЗ ￫ 2109 (Лада Самара)
| ОБЩИЕ СВЕДЕНИЯ |
Предупреждение
При установке направляющей втулки выжимного подшипника необходимо использовать новое уплотнительное кольцо.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
Для доступа к выжимному подшипнику
необходимо снять сцепление.
Используя трубчатую оправку
соответствующего диаметра, установите новое уплотнительное кольцо
в направляющую втулку.
