Схема топливной системы на ВАЗ-2112 инжектор 16 клапанов: фото

Топливная система, одна из самых важных составляющих в любом автомобиле. Ведь без неё просто-напросто нельзя представить полноценную эксплуатацию транспортного средства. И для того, чтобы вы могли себе представлять из чего же состоит топливная система на вашем ВАЗ-2112, ниже мы представим Вам её подробную схему, с подробным описанием каждого из основных элементов.

Подробная схема топливной системы

Подробная схема топливной системы.

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12

— сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

Ниже мы рассмотрим основные элементы топливной системы отдельно.

Топливный бак

Демонтированный бензобак ВАЗ-2112.

Залитый бензин подаётся из бака, который находится в задней части автомобиля, в районе расположения дивана. Бак сделан из стали, и собран путём сварки двух штампованных частей. Бензин подаётся в бак через специальную горловину, из бензостойкого шланга сделанного из резины, закреплённого между собой хомутами.

Бензонасос

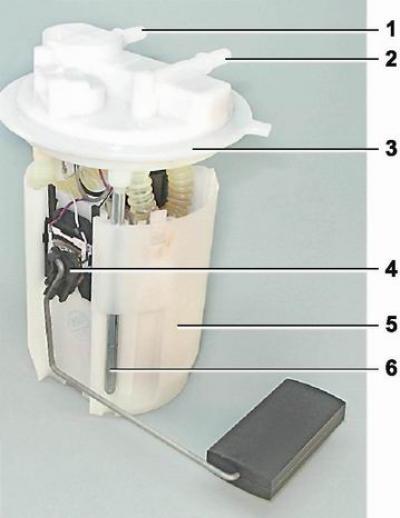

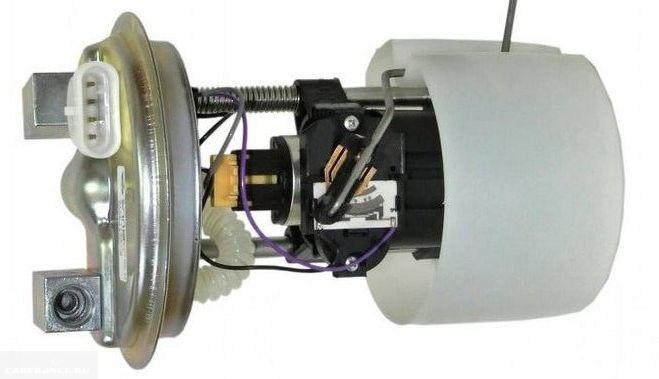

Бензонасос ВАЗ-2112 1139009

Бензонасос – это устройство электрического функционала, погружное, установленное непосредственно в сам бензобак. Этот насос запускается по сигналу от контроллера ЭБУ, которое отвечает за работу впрыска топлива, через реле, когда включается зажигание. Если бензонасос не качает, двигатель не заведётся! Рабочее давление насоса не менее

2,8-3 бар (атмосфер – прим.). Для того, чтобы добраться к нему, достаточно поднять задний диван и открутить технический люк.

Фильтр тонкой очистки

Новый фильтр готов к установке.

От бензонасоса по гибкому шлангу из стали, бензин под воздействием давления проходит к фильтру тонкой очистки. Фильтр выполнен из стали и разобрать его нельзя. Внутри установлен специальный, бумажный отфильтровывающий элемент. На крышке корпуса находится специальная стрелка, созданная для наглядного указания при монтаже, показывающая направление передвижения бензина в системе.

О замене топливного фильтра в этом материале.

Топливная рампа

Через стальные трубки топливопровода после фильтрации, бензин проходит прямо к топливной рампе. Она предназначена для передачи бензина к распылению и смонтирована на «выпуске». С одной стороны топливной рампы находится РДТ, с другой, штуцер контролирования давления бензина. Давление в рампе в рабочем состоянии должно быть от

2,8 до 3,2 бар (2,8-3,2 атмосфер – прим. ) – этот показатель зависит от стабилизации в ресивере, указывая постоянные показатели разногласия в них. Это нужно для того, чтобы дозировать оптимальное количества бензина в форсунки.

Регулятор давления топлива

При демонтаже соблюдайте аккуратность.

РДТ — это специальное устройство с клапаном, собранное со специальной диафрагмой с фиксатором на пружине. Под воздействием этого элемента рабочее положение находится в запертом типе. Также она создана разделить внутреннее пространство самого регулятора на две закрытые полости – воздушную и топливную.

Полость для воздуха — связана со шлангом и ресивером, а для топлива связана с самой конструкцией на рампе.

Во время эксплуатации мотора, разряжение преодолевает возникающее сопротивления, которое создаёт пружина и пытается затянуть диафрагму, тем самым открывая клапан. А с другой позиции в это время на диафрагму давит бензин, также воздействуя на пружину. В результате такого действия клапан приоткрывается и часть топлива спускается обратно в бензобак через топливопровод.

Когда «газ» нажат, разрежение за ДЗ (заслонки дросселя — прим.) становится меньше, а диафрагма под воздействием пружины закрывая задвижку, увеличивает давление топлива. А если она закрыта, разряжение максимально оттягивает клапан – снижая давление топлива.

Общий перепад давления в датчике обуславливается жёсткостью пружины и размерами отверстия. Регулировке он не подлежит, является неразборным элементом, и когда выйдет из строя подлежит замене.

Форсунки

Топливная рампа с форсунками

Форсунка — это специальный электромагнитный клапан, который нужен для передачи бензина в коллектор, при подаче на него тока, и закрытия под воздействием возвращающей пружины при отключении энергии. Монтируются на место фиксации через специальные кольца из резины и держатся там металлической скобой. Управляет ей ЭБУ от системы впрыска. При появлении обрыва, либо КЗ проводки на впрыске, следует заменить форсунки.

Система впрыска

Система впрыска, в которой предусмотрена обратная связь устанавливается уловитель для испарений топлива. Оно представляет собой смонтированный под капотом адсорбер, сепаратор, шланги соединения и клапана. Действие её состоит в следующем:

  • Пары топлива, скапливающиеся в баке, от части конденсируются в сепараторе, а затем сливаются обратно в бак. А оставшиеся проходят сквозь двухходовой и гравитационный клапаны.
  • Двухходовой клапан предотвращает чрезмерное понижение и повышение давления внутри топливного бака, а гравитационный исключает вытекание топлива при опрокидывании автомобиля.

Система улавливания паров

Так выглядит адсорбер на ВАЗ-2112.

После, пары топлива через один штуцер уходят в подкапотное пространство – а именно в адсорбер, где для их поглощения установлен уголь. Второй штуцер у адсорбера при помощи трубки соединён с узлами дросселя, а третий напрямую с атмосферой. Однако, когда мотор не запущен, 3-тий штуцер перекрывается клапаном и в таком состоянии остальные элементы не связываются с воздухом. А во время пуска мотора, контроллер у системы отвечающей за впрыск подаёт сигнал на клапаны с частотой в

15-16 Гц, сообщая сам адсорбер с атмосферой. Во время такой работы, если расход воздуха будет выше, и больше будет проходить интенсивность импульсов, то продувка будет происходить гораздо эффективнее.

А где этой обратной связи нет, пары топлива «ловятся» лишь сепаратором и одним обратным клапаном.

Система забора воздуха

При монтаже нового фильтра, соблюдайте правила установки.

Элемент фильтрации воздуха устанавливается в специальный пластиковый корпус и крепится на трёх резиновых элементах (опорах – прим.). Это устройство для фильтрации – сделано в основном из бумажной основы, и во время монтажа, его многочисленные гофры обязаны находится согласно указателям стрелок, то есть параллельно самой машине.

Топливная схема под капотом — адсорбер и корпус воздушного фильтра

Минуя элемент фильтрации, воздух переходит через датчик (ДМРВ – прим.) и попадает в шланг впуска и после чего прямиком к дроссельному узлу. Дроссельная заслонка в сборе крепится на ресивере, и во время нажатия на педаль «газа» приоткрывается, тем самым изменяя показатель поступающего в систему воздуха, с одновременным регулированием добавления смеси топлива.

Ведь раздача топлива, напрямую зависит от количества израсходованного топлива.

Во время работы двигателя на холостом ходу, когда дроссельная колонка закрыта, воздух попадает в систему через РХХ (регулятор холостого хода – прим.) и управляется контроллером. Если обороты холостого хода не устойчивы, то необходимо проверить работу регулятора холостого хода.

Регулятор холостого хода – не разборный, во время выхода из строя ему может понадобится очистка или замена на новый.

Топливная система ваз 2112 инжектор 16 клапанов схема

Осуществляем замену элемента топливной системы своими руками.

Для начала, разберём подробно как сменить бензонасос электрического типа. Такая операция, может потребоваться в ряде случаев, среди которых наиболее распространённые:

  • Неправильные показания датчика топливной системы или его полный отказ.
  • Недостаточный пропускной эффект или нарушение структуры сетки сбора топлива.
  • Некорректная работа самого компрессора.

Корпус

Для успешного выполнения работ, следует подготовить стандартный набор для смены бензонасоса, который включает в себя: ключ на 10, отвертку и оригинальный бензонасос.

Этапы замены электрического бензонасоса топливной системы своими руками.

1. Первым шагом, необходимо ослабить давление топливной подачи в ваз 2110.

2. Используя фиксатор, откручиваем два шланга, которые отвечают за подачу рабочей смеси. На данном этапе работ, стоит быть предельно осторожным для того, чтобы не повредить штуцер бензинового блока.

3. Откручиваем гайки по кольцу прижима и демонтируем элемент.

4. Демонтируем провод, который расположен на одной из гаек.

5. Следующим этапом, необходимо вытащить блок насоса из топливного бака

При этом важно не повредить датчик уровня смеси

6. Демонтируем уплотнительный элемент топливного блока и заменяем его на новый.

7. После этого, устанавливаем на штатное место новый бензонасос и собираем топливную систему в противоположной последовательности.

Бензобак

Особенности замены механического аналога.

Если транспортное средство оснащено механическим насосом, то для его замены потребуется выполнить следующие действия:

1. Первым шагом, снимаем фильтр воздушной очистки ваз 2110.

2. Демонтируем проводник подачи смеси к элементу.

3. Ослабляем держатели и демонтируем проводник подачи смеси к карбюратору.

4. Выкручиваем держатели и демонтируем элемент.

5. Далее, устанавливаем исправный компонент топливной системы и собираем совокупность в обратном порядке.

В ходе эксплуатации транспортного средства регулярно диагностируйте и своевременно обслуживайте топливную систему для того, чтобы оставаться уверенным в надежности машины.

Обращайте внимание на состояние топливного фильтра после прохождения определенного количества пробега. В случае использования смеси низкого качества фильтрующий элемент изнашивается довольно быстро, в то время как использование бензина без очистки крайне не желательно для системы двигателя

https://youtube. com/watch?v=uoSPTdCqEYs%3F

Удачи!

Двигатель ВАЗ 2110 инжектор

Двигатель ВАЗ 2110 инжектор — устройство и особенности в нашем материале. До 2004 года АвтоВАЗом производились «десятки» имеющие карбюраторные агрегаты с 8 клапанами, затем на моторы ВАЗ 2110 стали устанавливаться инжекторы. Это стало причиной изменения системы впрыска и электрической схемы транспортного средства.

Этот тип инжектора имеет много плюсов и минусов.

Двигатель ВАЗ 2110 инжектор — устройство и особенности

По сравнению с двигателями, имеющими карбюраторный впрыск, инжекторная система, имеет следующие преимущества:

1. Увеличилась мощность агрегата. В карбюраторных ДВС всасывание топливной смеси в камеру сгорания происходило благодаря разрежению и на это уходило много мощности. Топливная смесь в инжекторе принудительно впрыскивается под высоким давлением.

2. Уменьшился расход топлива. Это достигается благодаря дозированной подаче смеси в цилиндры инжекторного двигателя. В карбюраторные двигатели может поступать переобогащенная смесь, которая не сгорает полностью и выплескивается через выхлопную систему.

3. Улучшились экологические характеристики. В инжекторах происходит практически полное сгорание топливной смеси, что способствует снижению вредных веществ в выхлопах. Катализатором выпускной системы ВАЗ 2110, осуществляется воспламенение несгоревшей смеси. В результате на выходе получается чистый воздух, контролируемый при помощи альфа-зонда.

4. Облегчился пуск при холодной погоде. Это возможно благодаря отсутствию обычного «подсоса». Количество и качество смеси, необходимое для силового агрегата регулируется ЭБУ.

5. Увеличилась надежность топливной системы.

Кроме того преимуществ инжекторные системы имеют свои недостатки.

Самым главным минусом, считается нулевая ремонтопригодность агрегата. Стоимость форсунок высока, а отремонтировать их самостоятельно способен не каждый, а иногда даже это сделать невозможно.

Поэтому показателю карбюраторы выигрывают, так как не требуется сложное оборудование, чтобы их проверить.

Самым явным преимуществом инжекторных моторов ВАЗ 2110 является низкий расход топлива и высокая надежность.

Также следует добавить, что, судя по отзывам владельцев ВАЗ 2110 восьмиклапанные движки, более надёжны по сравнению с шестнадцатиклапанными. Первые версии двигателей с 16 клапанами страдали большим недостатком.

Если обрывался ремень ГРМ, сгибались клапана. Этот недостаток присутствовал долгое время. Вот почему многие люди, при покупке машины, отдавали больше предпочтения восьми клапанным двигателям.

Система питания ВАЗ 2110

Топливная система, используемая на инжекторе ВАЗ 2110, имеет кардинальные отличия по сравнению с карбюраторными моторами. Самым главным является электронная регулировка подачи топлива (раньше для этого применялось разрежение).

Топливная система инжектора ВАЗ 2110 состоит из
  1. Топливного бака и топливопровода.
  2. Топливного насосаю. которым бензин перекачивается из топливного бака.
  3. Регулятора давления топливной смеси, которым обеспечивается постоянство давления в системе.
  4. Рампы и форсунок, предназначены для того чтобы подавать топливо в камеру сгорания. Электромагнитные клапана являются форсунками инжекторного двигателя .
  5. Дроссельной заслонки.
  6. Фильтров и клапанов, регулирующих подачу топлива и возврат неиспользованного в бак.

Когда включается зажигание, запускается электрический топливный насос (шум от него слышен в салоне машины). При отсутствии характерного звука, неисправен насос или проводка. После закачки необходимого давления топлива, можно произвести пуск агрегата.

На моделях ВАЗ 2110 работой форсунок управляет ЭБУ. В соответствии со схемой в прошивке, он на определенное время открывает форсунки, при этом топливо, начинает впрыскиваться в камеру сгорания. Для закрытия форсунки используется возвратная пружина.

Двигатель ВАЗ 2110 инжектор

Рассмотрим принцип функционирования бензонасоса.

Как уже было сказано, механический бензонасос чаще применяется в автомобилях с карбюратором, где топливная смесь циркулирует под небольшим давлением. Электрические аналоги, в свою очередь чаще устанавливают в авто с инжектором, где топливная смесь циркулирует под высоким давлением. В случае если транспортное средство оснащено карбюратором, то бензонасос функционирует следующим образом. В момент, когда возникает необходимость заполнить топливную камеру смесью, происходит сдвиг диафрагмы в нижнюю часть. Возвратный механизм двигает диафрагму в обратное положение, что приводит к подаче топлива в карбюратор. Принцип функционирования электрического бензонасоса на автомобилях, оснащенных инжектором, во многом схож с механическим аналогом. Центральная часть устройства втягивается в клапан электромагнитного импульса, до того момента пока не открывается контактная группа, которая прекращает подачу тока.

Перед тем как приступить к диагностике или замене топливного насоса необходимо ознакомиться с его расположением. Для этого необходимо прибегнуть к помощи инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 – под кормовым креслом машины.

Устройство топливной совокупности

ВАЗ 2110 Неисправности системы впрыска топлива

На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.

Диагностика системы впрыска с помощью кодов диагностики описана в разд. 9 «Электрооборудование», в подразделе «Система управления двигателем». Снятие, установка и ремонт элементов подсистемы питания описаны в разд. 4 «Двигатель».

При работе с системой впрыска обязательно придерживайтесь следующих правил:

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи.

        ПРЕДУПРЕЖДЕНИЕ

Аккумуляторную батарею отсоединяйте только при выключенном зажигании.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом:

– не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах;

– при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Подавляющее большинство неисправностей системы впрыска топлива вызывается отказом следующих датчиков:

– датчик положения коленчатого вала (синхронизации) – полный отказ системы впрыска, двигатель не пускается;

– датчик массового расхода воздуха – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

– датчик положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– датчик температуры охлаждающей жидкости – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

– датчик детонации – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

– кислородный датчик («лямбда-зонд») – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;

– датчик скорости – невозможность самообучения системы для подстройки под стиль вождения конкретного водителя. Возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон).

Диагностика бензонасоса ваз 2110 своими руками.

Выявить неправильную работу топливного насоса достаточно просто. Как правило, на нарушения функции бензонасоса указывают очевидные факты. Наиболее популярные признаки неправильной работы элемента:

  • Возникновение постороннего звукового сопровождения в ходе эксплуатации
  • Агрегат не выполняет основную функцию. Не происходит подача смеси или не срабатывает контакт.
  • Снижается продуктивность подачи топливной смеси.

Этапы диагностирования бензонасоса своими руками.

На первом этапе, необходимо приступить к проверке давления в топливной системе ваз 2110. Для успешного получения результатов проверки необходимо воспользоваться манометром, который подключается к разъему штуцера. В случае если показатель прибора превышает отметку в три целых и три десятых, возможной причиной неисправности является регулятор давления, который следует заменить на исправный. Если же показатель манометра указывает на давление меньше двух целых восемь десятых, необходимо оперативно приступить к замене топливного фильтра. В случае если после проведённых операций машина продолжает работать некорректно, стоит снять топливный блок и провести обработку сетки фильтра.

Фильтрующие элементы

В остальных ситуациях, требуется обязательная замена бензонасоса

Если транспортное средство оснащено электрическим элементом топливной системы, стоит также обратить свое внимание на состояние реле насоса. В случае если реле удерживается в одном из положений, топливная система будет функционировать неправильно

В ходе диагностики, стоит уделить внимание предохранителю, который также подвержен износу и может требовать смены.

Система питания двигателя ВАЗ-2110

Система питания карбюраторного двигателя

Запас топлива находится в баке, расположенном под днищем в районе задних сидений. Бак – стальной, состоит из двух сваренных между собой штампованных половин. Через дренажные трубки он связан с неразборным сепаратором, улавливающим пары бензина. Последний сообщается с атмосферой через двойной обратный клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, топливному насосу и далее – к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки – с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос – диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу – одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной прокладке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней прокладкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю на двух шпильках через теплоизоляционную проставку, уплотненную с двух сторон картонными прокладками. Прокладки выпускаются толщиной 0,30, 0,75 и 1,25 мм. Между теплоизоляционной проставкой и двигателем устанавливают прокладку 0,30 мм, а на внешнюю сторону проставки (обращенную к бензонасосу) — прокладку 0,75 мм и проверяют минимальное выступание толкателя из проставки, которое должно составлять 0,8-1,3 мм. Для этого медленно проворачивают коленчатый вал двигателя, нажимая на толкатель пальцем и периодически контролируя его выступание над плоскостью прокладки. Если минимальное выступание меньше указанного, внешнюю прокладку заменяют более тонкой, если больше – более толстой.

Часть бензина, подаваемого к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов – это улучшает охлаждение бензонасоса и предотвращает образование паровых пробок в системе питания. В сливную магистраль врезан обратный клапан, пропускающий топливо только в одном направлении – от карбюратора к баку. следующая страница 6.1.1. Замена топливного фильтра тонкой очистки

Двигатель ВАЗ 2110 8 клапанов инжектор устройство и особенности

До 2004 года ВАЗ выпускал «десятки» с карбюраторными восьмиклапанными двигателями, а затем на двигатель ВАЗ 2110 начали устанавливать инжектор – в итоге была изменена система впрыска и электрическая схема автомобиля.

Преимуществ инжектор имеет так же много, как и недостатков. Если сравнить двигатели ВАЗ 2110 с карбюраторной системой впрыска и инжекторной, то можно увидеть следующие плюсы во второй:

Плюсы инжектора
  • Увеличение мощности двигателя: в карбюраторах топливная смесь засасывается в камеру сгорания за счёт разрежения и на эту процедуру уходит немалая мощность ДВС. В инжекторе же топливная смесь под высоким давлением принудительно впрыскивается в камеру сгорания.
  • Уменьшение расхода топлива: достигается благодаря тому, что в инжекторном двигателе смесь подается в цилиндры дозировано. В карбюраторе же в двигатель может поступить слишком богатая смесь, которая в итоге вся не сгорит и выплеснется в выхлопную систему.
  • Улучшение экологических показателей двигателя ВАЗ 2110: топливная смесь сгорает практически полностью, следовательно, количество вредных веществ в выхлопе намного меньше. Катализатор в системе выпуска ВАЗ 2110 несгоревшую смесь воспламеняет. В итоге на выходе идет практически чистый воздух, который контролируется альфа-зондом.
  • Лёгкий запуск в холодную погоду: отсутствие привычного «подсоса», так как ЭБУ регулирует качество и количество смеси, необходимое для работы двигателя.
  • Высокая надежность топливной системы.
Минусы инжектора в ВАЗ 2110

Самый главный минус в инжекторной системе – практически нулёвая ремонтопригодность. Те же форсунки стоят немалую сумму – отремонтировать их качественно не каждому под силу, а порой даже не представляется возможным. В этом карбюраторы выигрывают, так как для их диагностики и настройки не требуется сложного оборудования. Но инжекторные варианты двигателей ВАЗ 2110 имеют явное преимущество в расходе топлива и высокой надежности.

Кроме всего сказанного, можно добавить, что двигатели с 8 клапанами надёжнее своих 16-клапанных сородичей. Такой вывод можно сделать, слушая и читая отзывы владельцев ВАЗ 2110. По крайней мере первые 16-клапанные версии двигателей имели огромный недостаток: при обрыве ремня ГРМ гнуло клапана. И такой недостаток долгое время присутствовал. По этой причине большинство людей, покупая автомобиль, в первую очередь смотрели на двигатели с 8 клапанами.

Система питания двигателя ВАЗ 2110

Топливная система инжекторных двигателей ВАЗ 2110 кардинально отличается от карбюраторных собратьев. Самое главное отличие – регулирование подачи топлива отдано в руки электроники (ранее этой задачей занималось разрежение). Состав топливной системы инжекторного двигателя ВАЗ 2110:

  • Топливный бак и топливопровод.
  • Топливный насос – служит для перекачки бензина из топливного бака.
  • Регулятор давления топливной смеси обеспечивает постоянное давление в системе.
  • Рампа и форсунки: предназначены для подачи топлива в камеру сгорания (форсунки инжекторной системы впрыска – электромагнитные клапана).
  • Дроссельная заслонка.
  • Фильтры и клапаны для регулировки подачи топлива и возврата неиспользованного обратно в бак.

В момент включения зажигания происходит запуск электрического топливного насоса (его слышно в салоне автомобиля ВАЗ 2110). Если же характерный звук отсутствует, то это говорит о неисправности насоса или проводки. Когда в систему накачано необходимое давление топлива, можно запустить двигатель.

На ВАЗ 2110 за работу форсунок отвечает электронный блок управления. По схеме, заложенной в его прошивке, он открывает форсунки на определённое время (в этот момент происходит впрыск топлива в камеру сгорания двигателя). Закрывается форсунка под действием возвратной пружины.

«Лайки» в соц. сетях:

Замена сеточки бензонасоса ваз 2112 делаем своими руками

Зачем нужна замена сеточки бензонасоса ваз 2112

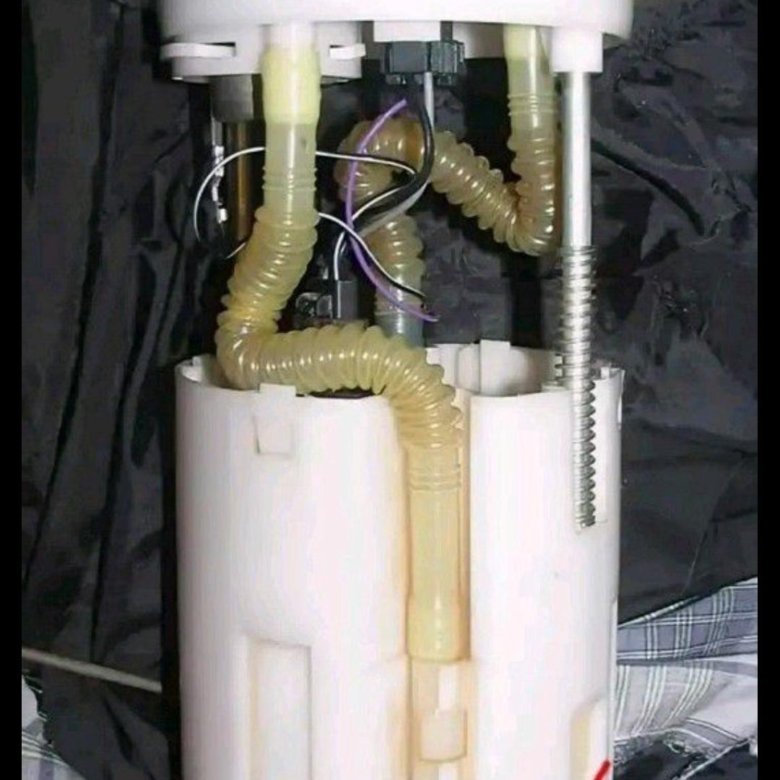

Установка сеточки в бензонасосе ВАЗ 2112

Сердце автомобиля – двигатель. Он не может работать без правильного поступления к нему бензина, как движение крови по организму человека.Основным узлом подачи топлива в авто ВАЗ 2112 является бензонасос, который осуществляет прокачку бензина в системе его подачи к фильтру, а после в камеру сгорания. От того насколько чистый бензин будет поступать в бензонасос зависит его период эксплуатации.Бывают ситуации, когда машина движется рывками или вообще встала. Начинать ремонт в такой ситуации нужно с самого легкого – должна быть выполнена замена сетки бензонасоса ваз 2112.Сетка может засориться до такой степени, что удивляет даже бывалых автомехаников. Основная причина этого – плохое качество бензина.

Когда нужна замена сетки на бензонасосе

О состоянии узла можно судить о его производительности и развиваемом давлении.Для этого нужно к топливной системе через специальный переходник подключить манометр. Делается такая диагностика на СТО.Проще в домашних условиях диагностировать бензонасос можно примерно так:

  • Включили зажигание, а бензонасос ВАЗ не работает, нет характерного гула или издает сильный шум, что влечет за собой перегрузку узла и сокращает его период эксплуатации.
  • Падает производительность насоса, что хорошо видно при движении на третьей и четвертой скоростях по ровной дороге. Не реагирует автомобиль, когда водитель нажимает на педаль газа.
  • Если автомобиль ВАЗ 2112 «самопроизвольно» сбавляет обороты во время движения. Это, скорее всего, показывает, что возникли проблемы с подачей топлива в бензобак.
  • Причинами могут быть: забитые фильтры грубой или тонкой очистки. Обязательной замене подлежит фильтр тонкой очистки, а грубый (сеточку) можно попытаться промыть. Но это даст лишь временный эффект, через небольшой промежуток времени все равно понадобится замена сетки бензонасоса на ВАЗ 2112.Любой автовладелец может приобрести ее в автомагазине без проблем. Цена на деталь небольшая, процесс работы своими руками займет немного времени, но увеличится надежность эксплуатации бензонасоса на длительный срок.
Как почистить сетку бензонасоса

Для работы понадобятся:

  • Компрессор.
  • Уплотнитель бензонасоса.
  • Прокладки под штуцера топливной магистрали.

Для проведения чистки фильтра грубой очистки, как указывает инструкция, необходимо бензонасос извлечь из бака.Делается это таким образом:

  • Автомобиль обесточивается.
  • С заднего сидения снимается подушка.
  • Откручиваются саморезы и снимается крышка с люка.
  • Отсоединяется электроразъем.
  • Отсоединяется штуцер на трубке, через которую подается топливо.
  • В сторону отводится трубка.
  • Аналогично отсоединяется штуцер и отводится в сторону трубка сливного трубопровода.
  • Удаляется прижимное кольцо.
  • Приподнимается бензонасос, из отверстия бака выводится поплавок и удаляется одновременно с датчиком уровня топлива. бензонасос.
  • Внизу бензонасоса расположена сеточка, которая является фильтром грубой очистки. Общий вид сеточки показан на фото.

Общий вид сетки бензонасоса ВАЗ 2112

Загрязнение сеточки не всегда определяется на глаз. Очень мелкие частички зачастую полупрозрачные, и фильтр кажется чистым.

Совет: Для качественной промывки сетки ей нужно дать возможность откиснуть. Для этого используются моющие средства для чистки ванной, снятия накипи и другие подобные.Разводятся они водой 1 к 10, на один час в растворе остается сетка. После тщательной промывки можно увидеть основной налет.

  • Используя тоже моющее средство и щетку с тонкими ворсинками ( можно зубную) сетка хорошо промывается.
  • Продувается сжатым воздухом от компрессора. При отсутствии последнего нужно фильтру дать время высохнуть, нужно следить, чтобы не попала грязь и пыль.
  • После полного высыхания сетки бензонасос можно собирать.

Совет: После проведения операций по очистке сетки нужно визуально рассмотреть ее и определить, можно использовать элемент или лучше, если будет произведена замена сетки на бензонасосе ВАЗ 2112. Она не должна иметь видимые деформации, которыми могут быть вмятины, трещины, разрывы или растяжения.

  • Сборка бензонасоса ВАЗ 2112 выполняется в последовательности обратной его разборки.
  • Автомобиль заводится, проверяется качество проведенных операций по устранению дефектов.

Каким образом правильно выполняется замена сетки бензонасоса на ВАЗ 21124, хорошо видно на .Если на автомобиле ВАЗ 2112 замена сетки бензонасоса выполняется регулярно и правильно, то больших проблем с подачей топлива из бака к двигателю можно будет значительно уменьшить.

http://masteravaza.ru

🚘 Топливная система ВАЗ 2110 (инжектор, 8 и 16 клапанов): схема и фото

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя. От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива. В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

  • топливный бак
  • погружной насос (или диафрагменный в карбюраторных двигателях)
  • датчик уровня топлива и датчик мгновенного расхода топлива
  • топливные каналы и фильтры
  • впускной коллектор
  • воздушная заслонка и регулятор холостого хода
  • рампа и форсунки
  • карбюратор (двигатель ВАЗ-21100)

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

  • Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
  • Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
  • Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Спасибо за подписку!

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос. Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками. Следующий этап подразумевает замену генератора на более мощный, установку электронного блока управления и соединение всех проводов и датчиков.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Рекомендации

Каждый автолюбитель может сделать многое для продления цикла жизни всех элементов рассматриваемого узла. Для того чтобы система питания вашего автомобиля работала безотказно, используйте следующие рекомендации:

  • Заправляйтесь только на проверенных автозаправочных станциях.
  • Своевременно производите замену топливного и воздушного фильтров.
  • С осторожностью применяйте чистящие присадки.
  • Старайтесь не ездить на полупустом бензобаке, особенно зимой.

Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – его ещё называют топливный насос, но самое ключевое слово в этих терминах это конечно же насос, благодаря данному агрегату бензин который находиться в бензобаке у автомобиля под давлением подаётся в двигатель автомобиля, а двигать уже за счёт этого бензина и работает, поэтому данная деталь очень важна при работе двигателя и если она даст сбой, то автомобиль может вообще перестать заводиться или же заводиться будет, но потеряет всю свою приёмистость и мощность и тем самым станет плохо разгоняться и будет больше расходовать бензина, а почему он бензина будет расходовать больше в этом случае спросите вы? Объясняем! На неисправном насосе бензин подаётся в двигатель под разным давлением (Обычно оно меньше того что должно быть, а должно быть около 3,8-4,0 кгс/см2. ), поэтому машина начинает плохо ехать и в связи с этим постоянно приходиться давить на газ и тем самым, получается то что чем сильнее вы давите на газ (А слабо не получиться давить, потому что машина не будет ехать), тем больше и бензин в баке расходуется.

Примечание!
Для проведения ремонта насоса, нужны будут инструменты, а именно: Отвёртка понадобиться и гаечным ключи (Их набор), кроме этого рекомендуем запастись тонкими плоскогубцами (Но можно и без них, но с ними удобней)!

Краткое содержание:

Где находится бензонасос?
Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Когда нужно ремонтировать бензонасос?
Во-первых давайте начнём с того, что в данный насос входят ещё и датчик уровня топлива и фильтр (Действительно у насоса есть фильтр, а так же отдёльно есть ещё один топливный фильтр но он уже устанавливается отдельно от насоса), данный фильтр ещё называют сеточкой при загрязнении которой (Она от плохого бензина в котором есть грязь загрязняется), машина начинает хуже ехать и появляются провалы в работе, что же насчёт датчика уровня топлива спросите вы?

Здесь тоже всё очень банально, при выходе его из строя сперва уровень топлива начинает стрелка на панели приборов неверно показывать, может она так же вообще упасть в самый низ (Хотя в баке будет бензин) и лежать так, до того пока вы не смените сам датчик.

Ну и в завершение про сам насос скажем (Вообще правильнее было бы статью назвать: «Замена модуля топливного насоса», потому что всё то что мы здесь будет рассматривать, это всё модуль, а сам насос стоит так же отдельно в этом модуле, от датчика и от этой сетки), при выходе его из строя, машина так же начнёт хуже ехать, давление в системе питания упадёт (Топливо будет медленней подаваться в двигатель), возможно будут у вас так же наблюдаться провалы при разгоне и даже подёргивания.

Как отремонтировать бензонасос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса (Корпус выполнен в чёрном цвете, см. фото ниже), для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.

6) После чего отверните два винта (Указаны стрелками на первом фото), которые крепят крышку и после этого снимите её (см. фото 2), когда крышка будет снята снимите следом за ней резиновую втулку (см. фото 3) и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса (см. фото 4) и замените его на новый, если он вдруг пришёл в негодность.

Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!

Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.

Важно!
На автомобилях десятого семейства, использовались разные двигатели, начиная от 8 клапанных карбюраторных и заканчивая 16 клапанными инжекторными 21124, соответственно и бензонасосы на всех этих двигателях использовался разные, вот к примеру эта статья написана по ремонту насоса на автомобилях с двигателем 8 клапанов (Инжектор), если вы желаете изучить статью о том как отремонтировать данный насос на 16 клапанных автомобилях, то в таком случае ознакомьтесь «вот с этой статьёй»,  а если у вас карбюраторный двигатель, тогда вам нужно будет прочесть статью под названием: «Ремонт бензонасоса на ВАЗ 2108» (Особого внимания на марку автомобиля не обращайте, потому что карбюраторный двигатель в автомобили семейства ВАЗ 2110 ставился от восьмёрки)

Дополнительный видео-ролик:
Изучите в добавок два интересных видео-ролика чуть ниже, в них разборка насоса особо не показана, но зато объясняется как его можно будет проверить (Работает ли он или нет), а так же очень много полезных советов вы для себя в данных роликах найдёте. (В ролике ниже используется автомобиль ВАЗ 2109, но вы на это так же не обращайте внимание, потому что и инжекторные двигатели 8 клапанные, ставились одни и те же что на девятки и что на десятки)

Примечание!
Если вы хотите заменить сеточку (Фильтр можно сказать) у бензонасоса, но вы не знаете как её снять, ознакомьтесь в таком случае с роликом расположен который ниже:

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1.5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

Топливопровод ваз 2110 инжектор Топливопровод ваз 2110 инжектор

Схема топливной системы 16-ти клапанной инжекторной ВАЗ-2112

Топливная система, одна из самых важных составляющих в любом автомобиле. Ведь без неё просто-напросто нельзя представить полноценную эксплуатацию транспортного средства. И для того, чтобы вы могли себе представлять из чего же состоит топливная система на вашем ВАЗ-2112, ниже мы представим Вам её подробную схему, с подробным описанием каждого из основных элементов.

Подробная схема топливной системы

Подробная схема топливной системы.

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

Ниже мы рассмотрим основные элементы топливной системы отдельно.

Топливный бак

Демонтированный бензобак ВАЗ-2112.

Залитый бензин подаётся из бака, который находится в задней части автомобиля, в районе расположения дивана. Бак сделан из стали, и собран путём сварки двух штампованных частей. Бензин подаётся в бак через специальную горловину, из бензостойкого шланга сделанного из резины, закреплённого между собой хомутами.

Бензонасос

Бензонасос ВАЗ-2112 1139009

Бензонасос – это устройство электрического функционала, погружное, установленное непосредственно в сам бензобак. Этот насос запускается по сигналу от контроллера ЭБУ, которое отвечает за работу впрыска топлива, через реле, когда включается зажигание. Если бензонасос не качает, двигатель не заведётся! Рабочее давление насоса не менее 2,8-3 бар (атмосфер – прим.). Для того, чтобы добраться к нему, достаточно поднять задний диван и открутить технический люк.

Фильтр тонкой очистки

Новый фильтр готов к установке.

От бензонасоса по гибкому шлангу из стали, бензин под воздействием давления проходит к фильтру тонкой очистки. Фильтр выполнен из стали и разобрать его нельзя. Внутри установлен специальный, бумажный отфильтровывающий элемент. На крышке корпуса находится специальная стрелка, созданная для наглядного указания при монтаже, показывающая направление передвижения бензина в системе.

Топливная рампа

Через стальные трубки топливопровода после фильтрации, бензин проходит прямо к топливной рампе. Она предназначена для передачи бензина к распылению и смонтирована на «выпуске». С одной стороны топливной рампы находится РДТ, с другой, штуцер контролирования давления бензина. Давление в рампе в рабочем состоянии должно быть от 2,8 до 3,2 бар (2,8-3,2 атмосфер – прим.) – этот показатель зависит от стабилизации в ресивере, указывая постоянные показатели разногласия в них. Это нужно для того, чтобы дозировать оптимальное количества бензина в форсунки.

Регулятор давления топлива

При демонтаже соблюдайте аккуратность.

РДТ — это специальное устройство с клапаном, собранное со специальной диафрагмой с фиксатором на пружине. Под воздействием этого элемента рабочее положение находится в запертом типе. Также она создана разделить внутреннее пространство самого регулятора на две закрытые полости – воздушную и топливную.

Полость для воздуха — связана со шлангом и ресивером, а для топлива связана с самой конструкцией на рампе.

Во время эксплуатации мотора, разряжение преодолевает возникающее сопротивления, которое создаёт пружина и пытается затянуть диафрагму, тем самым открывая клапан. А с другой позиции в это время на диафрагму давит бензин, также воздействуя на пружину. В результате такого действия клапан приоткрывается и часть топлива спускается обратно в бензобак через топливопровод.

Когда «газ» нажат, разрежение за ДЗ (заслонки дросселя — прим.) становится меньше, а диафрагма под воздействием пружины закрывая задвижку, увеличивает давление топлива. А если она закрыта, разряжение максимально оттягивает клапан – снижая давление топлива.

Общий перепад давления в датчике обуславливается жёсткостью пружины и размерами отверстия. Регулировке он не подлежит, является неразборным элементом, и когда выйдет из строя подлежит замене.

Топливная рампа с форсунками

Форсунка — это специальный электромагнитный клапан, который нужен для передачи бензина в коллектор, при подаче на него тока, и закрытия под воздействием возвращающей пружины при отключении энергии. Монтируются на место фиксации через специальные кольца из резины и держатся там металлической скобой. Управляет ей ЭБУ от системы впрыска. При появлении обрыва, либо КЗ проводки на впрыске, следует заменить форсунки.

Система впрыска

Система впрыска, в которой предусмотрена обратная связь устанавливается уловитель для испарений топлива. Оно представляет собой смонтированный под капотом адсорбер, сепаратор, шланги соединения и клапана. Действие её состоит в следующем:

  • Пары топлива, скапливающиеся в баке, от части конденсируются в сепараторе, а затем сливаются обратно в бак. А оставшиеся проходят сквозь двухходовой и гравитационный клапаны.
  • Двухходовой клапан предотвращает чрезмерное понижение и повышение давления внутри топливного бака, а гравитационный исключает вытекание топлива при опрокидывании автомобиля.

Система улавливания паров

Так выглядит адсорбер на ВАЗ-2112.

После, пары топлива через один штуцер уходят в подкапотное пространство – а именно в адсорбер, где для их поглощения установлен уголь. Второй штуцер у адсорбера при помощи трубки соединён с узлами дросселя, а третий напрямую с атмосферой. Однако, когда мотор не запущен, 3-тий штуцер перекрывается клапаном и в таком состоянии остальные элементы не связываются с воздухом. А во время пуска мотора, контроллер у системы отвечающей за впрыск подаёт сигнал на клапаны с частотой в 15-16 Гц , сообщая сам адсорбер с атмосферой. Во время такой работы, если расход воздуха будет выше, и больше будет проходить интенсивность импульсов, то продувка будет происходить гораздо эффективнее.

А где этой обратной связи нет, пары топлива «ловятся» лишь сепаратором и одним обратным клапаном.

Система забора воздуха

При монтаже нового фильтра, соблюдайте правила установки.

Элемент фильтрации воздуха устанавливается в специальный пластиковый корпус и крепится на трёх резиновых элементах (опорах – прим.). Это устройство для фильтрации – сделано в основном из бумажной основы, и во время монтажа, его многочисленные гофры обязаны находится согласно указателям стрелок, то есть параллельно самой машине.

Топливная схема под капотом — адсорбер и корпус воздушного фильтра

Минуя элемент фильтрации, воздух переходит через датчик (ДМРВ – прим.) и попадает в шланг впуска и после чего прямиком к дроссельному узлу. Дроссельная заслонка в сборе крепится на ресивере, и во время нажатия на педаль «газа» приоткрывается, тем самым изменяя показатель поступающего в систему воздуха, с одновременным регулированием добавления смеси топлива. Ведь раздача топлива, напрямую зависит от количества израсходованного топлива.

Во время работы двигателя на холостом ходу, когда дроссельная колонка закрыта, воздух попадает в систему через РХХ (регулятор холостого хода – прим.) и управляется контроллером. Если обороты холостого хода не устойчивы, то необходимо проверить работу регулятора холостого хода.

Регулятор холостого хода – не разборный, во время выхода из строя ему может понадобится очистка или замена на новый.

Устройство системы питания инжекторного двигателя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки
2 – пробка штуцера для контроля давления топлива
3 – рампа форсунок
4 – кронштейн крепления топливных трубок
5 – регулятор давления топлива
6 – адсорбер с электромагнитным клапаном
7 – шланг для отсоса паров бензина из адсорбера
8 – дроссельный узел
9 – двухходовой клапан
10 – гравитационный клапан
11 – предохранительный клапан
12 – сепаратор
13 – шланг сепаратора
14 – пробка топливного бака
15 – наливная труба
16 – шланг наливной трубы
17 – топливный фильтр
18 – топливный бак
19 – электробензонасос
20 – сливной топливопровод
21 – подающий топливопровод

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак ваз 2111 – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм).

Бензонасос ваз 2110 включается по команде контроллера системы впрыска (при включенном зажигании ваз 2112) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее – через стальные топливопроводы и резиновые шланги – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления. Последний изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива ваз 2111, ваз 2112 представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива ваз 2110. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля ваз 2111, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер ваз 2110, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Воздушный фильтр ваз 2111 установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный, при установке его гофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси – ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода – клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода ваз 2112 – неразборный, при выходе из строя его заменяют.

Топливная система ВАЗ-2110: устройство, возможные поломки, ремонт

В нашей небольшой статье мы поговорим о топливной системе ВАЗ-2110 (инжектор). Давно ушли в небытие карбюраторные двигатели. На заводе-изготовителе такие моторы не ставят с начала 2000-х. Большая часть «десяток» и аналогичные модели (2112, 2111) комплектуются моторами с инжекторной системой впрыска топлива. Она надежнее, работает стабильно, а самое главное – не требует частого вмешательства со стороны водителя. Двигатель сможет работать без проблем, но при условии, конечно, что все фильтры будут меняться своевременно. К топливу тоже имеется требование – не рекомендуется заливать низкокачественное.

Основные моменты

В состав топливной системы ВАЗ-2110 (8 клапанов или 16) входит довольно большое число элементов, которые влияют на работу двигателя. Также стоит упомянуть о том, что в камеры сгорания любого двигателя подается смесь из бензина и воздуха в определенной пропорции (если говорить точнее, то 14 частей воздуха и 1 бензина).

Если нарушить это соотношение, двигатель начнет работать неправильно – обороты понизятся или повысятся, появятся перебои.

Особенности конструкции

В конструкции топливной системы входят такие компоненты:

  1. Непосредственно система топливоподачи – это бензобаак, насос, регулятор давления, фильтры очистки бензина, рампа и форсунки, а также соединительные трубки и шланги. Другими словами, это те элементы, в которых находится бензин.
  2. Система подачи воздуха – это те элементы, которые пропускают через себя кислород. Это фильтр очистки воздуха, патрубок, узел дросселя, датчик расхода. Именно с помощью этих элементов к топливной рампе подходит очищенный воздух для образования смеси.
  3. И последняя система позволяет уловить пары бензина. Это адсорбер и соединительные трубки. С их помощью пары уничтожаются.

Система подачи топлива нужна для того, чтобы обеспечить наличие необходимого количества смеси в рампе при работе в любом режиме.

Различия в системах питания

Стоит отметить, что системы питания моторов ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. У последних двух нет обратной магистрали, по которым бензин возвращается в бак. Причина в том, что регулятор давления топлива располагается в одном модуле с бензонасосом, в баке. Следовательно, можно осуществлять контроль давления в системе на раннем этапе, если можно так выразиться. И в этом случае отпадает необходимость в прокладке обратной магистрали.

Кроме того, чтобы осуществить соединение различных компонентов магистрали, на моторах ВАЗ-21114 и ВАЗ-21124 применяются наконечники зажимного типа, а не резьбовые штуцеры. Также есть отличия в форме и конструкции рампы, устанавливаются на ней форсунки более нового образца. А самое главное – в системе давление несколько выше, нежели на ранних моделях двигателей.

Впуск воздуха и дроссельная заслонка

Первое, что мы рассмотрим из конструкции топливной системы ВАЗ-2110 (инжектор, 8 клапанов), это подачу воздуха. На входе устанавливается фильтр очистки воздуха – на «десятках» он изготовлен из бумаги, плоский, имеет большую площадь поверхности. За счет этого фильтрация происходит максимально эффективно. Конструкция дроссельного узла выглядит таким образом:

  1. Патрубок, по которому к корпусу подводится жидкость из системы охлаждения.
  2. Патрубок, при помощи которого происходит вентиляция картера при работе в режиме холостого хода.
  3. Патрубок, при помощи которого отводится жидкость.
  4. Датчик, позволяющий определить положение заслонки при работе двигателя.
  5. Регулятор холостого хода (называть его датчиком нельзя, так как прибор ничего не измеряет). Это простой шаговый электромотор, позволяющий изменять количество воздуха, подаваемого в рампу при работе на холостом ходу.
  6. Штуцер – необходим для того чтобы осуществить продувку адсорбера.

Особенности конструкции дросселя

Крепится дроссельный узел непосредственно на ресивере. С его помощью происходит дозировка воздуха, который поступает в трубу впуска. Между входным патрубком (с фильтром) и рампой установлен дроссельный узел. Заслонка соединяется с педалью газа посредством тросика. На самой заслонке устанавливается датчик, он позволяет электронному блоку управления определять положение заслонки при работе двигателя.

Стоит отметить, что топливная система ВАЗ-2110 (16 клапанов) такая же примерно по конструкции, как и у восьмиклапанного мотора. В проточной части узла дросселя (непосредственно до заслонки и сразу же после нее) есть отверстия, которые позволяют отбирать разрежение. С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. В том случае, если не устанавливается на автомобиле адсорбер, штуцер, который необходим для продувки, закрывается при помощи заглушки из резины. На двигателях ВАЗ-21114 и ВАЗ-211124 нет канала, по которому подается воздух в обход заслонки. Еще присоединительный фланец имеет несколько иную форму.

Регулировка холостого хода

На карбюраторных двигателях холодный запуск был довольно сложный – приходилось вытягивать трос «подсоса», чтобы в камеры сгорания попадало больше бензина и меньше воздуха. И надо было своевременно открыть подачу воздуха, иначе «кушать» бензин машина будет очень жадно. Что касается регулировки оборотов в режиме холостого хода на инжекторных двигателях, то для этого используется специальной конструкции двигатель (РХХ).

Когда заслонка закрыта, воздух поступает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена на регуляторе. Микроконтроллерная система управления, в зависимости от режима работы двигателя, подает сигнал на электромотор. Игла при этом перемещается, изменяя подачу воздуха в рампу. При этом поддерживается определенная частота вращения мотора – если конкретно, то 750 об/мин.

Насос и очистка бензина

При помощи двухступенчатого электропривода топливного насоса нагнетается бензин в магистраль. Насос имеет роторный тип, он неразборный, устанавливаются непосредственно в бензобаке. Это позволяет снизить возможность появления паровой пробки, так как бензин нагнетается под высоким давлением, а не под разрежением. Значение давления составляет порядка 284 кПа на моторах ВАЗ-2111 и ВАЗ-2112, а также свыше 364 кПа на моделях двигателей ВАЗ-21114 и ВАЗ-21124.

Фильтр для очистки бензина встраивается в подающей магистрали непосредственно между рампой и электрическим насосом. Находится он под кузовом, непосредственно возле топливного бака. Фильтр является неразборным элементом, корпус изготовлен из стали. Внутри фильтрующий элемент бумажного типа. Для грубой очистки топлива используется так называемый памперс, который устанавливается в нижней части насоса.

Рампа и форсунки

Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.

Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.

В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.

Регулировка давления топлива

А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 устанавливается регулятор давления непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Причем он позволяет поддерживать как давление воздуха во впускной трубе, так и топлива внутри рампы.

Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работе двигателя регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны на диафрагму прибора воздействует топливо, а с другой – пониженное давление в трубе впуска. Как только уменьшается давление во впускном коллекторе, клапан начинает открываться. При этом происходит пропускание избыточного топлива в сливную магистраль к баку. В рампе существенно снижается давление.

Как только увеличивается давление во впускном коллекторе (это происходит при открывании заслонки), на регуляторе клапан начинает открываться при значительно большем давлении топливной смеси. При этом внутри рампы существенно повышается давление топлива.

А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления ставятся внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа). Если давление превышает норму, то открывается сливная магистраль, излишнее топливо возвращается обратно в бак.

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

В состав системы питания входят элементы следующих систем:

– система подачи топлива, включающая в себя топливный бак, топливный насос, регулятор давления, топливный фильтр, рампу с форсунками, шланги и трубопроводы;

– система воздухоподачи, в которую входят воздушный фильтр, воздухоподающий патрубок, дроссельный узел;

– система улавливания паров топлива, состоящая из адсорбера и соединительных трубопроводов.

Функциональное назначение системы подачи топлива – обеспечение подачи необходимого количества топлива на всех рабочих режимах.

4.17. Система подачи топлива двигателей мод. 2111 и 2112: 1 – пробка штуцера для контроля давления топлива; 2 – рампа форсунок; 3 – скоба крепления топливных трубок; 4 – регулятор давления топлива; 5 – топливный насос; 6 – топливный фильтр; 7 – сливной топливопровод; 8 – подающий топливопровод; 9 – форсунки

Конструкция системы питания двигателей мод. 2111 и 2112 (рис. 4.17) отличается от системы питания двигателей мод. 21114 и 21124 (рис. 4.18) тем, что на последних отсутствует обратная топливная магистраль, так как регулятор давления установлен непосредственно в бензобаке в модуле топливного насоса. Помимо этого для соединения элементов топливной магистрали на двигателях мод. 21114 и 21124 используются специальные зажимные наконечники вместо резьбовых штуцеров, изменена форма и конструкция топливной рампы, применены новые форсунки, увеличено давление.

4.18. Система подачи топлива двигателей мод. 21114 и 21124: 1 – пробка штуцера для контроля давления топлива; 2 – рампа форсунок; 3 – модуль топливного насоса; 4 – топливный фильтр; 5 – тройник; 6 – подающий топливопровод; 7 – форсунки

Система питания двигателя автомобиля ВАЗ 2110

Искать и найти другие вопросы в разделе: Система питания двигателя автомобиля ВАЗ 2110

В состав системы питания двигателя ВАЗ 2110 входят элементы следующих систем:

система подачи топлива, включающая в себя топливный бак, топливный насос, регулятор давления, топливный фильтр, рампу с форсунками, шланги и трубопроводы;

система воздухоподачи, в которую входят воздушный фильтр, воздухоподающий патрубок, дроссельный узел;

система улавливания паров топлива, состоящая из адсорбера и соединительных трубопроводов.

Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива на всех рабочих режимах.

Конструкция системы питания двигателей мод. 2111 и 2112 (рис.1) отличается от системы питания двигателей мод. 21114 и 21124 (рис.2) тем, что на последних отсутствует обратная топливная магистраль, так как регулятор давления установлен непосредственно

Рис.1. Система подачи топлива двигателей мод. 2111 и 2112: 1 — пробка штуцера для контроля давления топлива; 2 — рампа форсунок; 3 — скоба крепления топливных трубок; 4 — регулятор давления топлива; 5 — топливный насос; 6 — топливный фильтр; 7 — сливной топливопровод; 8 — подающий топливопровод; 9 — форсунки

Рис.2. Система подачи топлива двигателей мод. 21114 и 21124: 1 — пробка штуцера для контроля давления топлива; 2 — рампа форсунок; 3 — модуль топливного насоса; 4 — топливный фильтр; 5 — тройник; 6 — подающий топливопровод; 7 — форсунки

в бензобаке в модуле топливного насоса. Помимо этого для соединения элементов топливной магистрали на двигателях мод. 21114 и 21124 используются специальные зажимные наконечники вместо резьбовых штуцеров, изменена форма и конструкция топливной рампы, применены новые форсунки, увеличено давление.

Воздушный фильтр установлен в передней части моторного отсека на резиновых опорах. Фильтрующий элемент — бумажный, плоский, с большой площадью фильтрующей поверхности.

Рис.3. Дроссельный узел: 1 — патрубок подвода охлаждающей жидкости; 2 — патрубок системы вентиляции картера на холостом ходу;

3- патрубок для отвода охлаждающей жидкости;

4- датчик положения дроссельной заслонки;

5- регулятор холостого хода;

6 — штуцер для продувки адсорбера;

Дроссельный узел закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 4 (рис.3) положения дроссельной заслонки и регулятор 5 холостого хода. В проточной части дроссельного узла (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера закрыт резиновой заглушкой 7. Дроссельный узел двигателей мод. 21114 и 21124 отличается отсутствием канала для подачи воздуха, минуя дроссельную заслонку, а также имеет незначительные отличия по форме присоединительного фланца.

Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Последний выдвигается или убирается по сигналам контроллера. Когда игла регулятора полностью выдвинута (что соответствует количеству шагов, равному нулю), клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Топливный насос с электроприводом, двухступенчатый, роторного типа, неразборный, установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Он обеспечивает подачу топлива под давлением более 284 кПа на двигателях мод. 2111 и 2112 и более 364 кПа на двигателях мод. 21114 и 21124.

Топливный фильтр встроен в подающую магистраль между электробензонасосом и рампой форсунок и установлен под полом кузова за топливным баком, фильтр неразборный, со стальным корпусом с бумажным фильтрующим элементом.

Рампа форсунок представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива (только на двигателях мод. 2111 и 2112). Рампа форсунок закреплена двумя болтами или на впускной трубе (мод. 2111 и 21114), или на головке блока цилиндров (мод. 2112 и 21124). С левой стороны (см. рис.1 и 2) на рампе форсунок находится штуцер для контроля давления топлива, закрытый резьбовой пробкой 1.

Форсунки крепятся к рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы на двигателях мод. 2111 и 21114 или в специальные отверстия головки блока цилиндров на двигателях мод. 2112 и 21124. Для уплотнения посадочных отверстий форсунок служат резиновые уплотнительные кольца. Форсунка представляет собой электромагнитный клапан. Когда от контроллера на форсунку поступает импульс напряжения, то клапан открывается и топливо через распылитель тонко распыленной струей под давлением впрыскивается во впускной канал перед впускным клапаном. Здесь топливо испаряется, соприкасаясь с нагретыми деталями, и в парообразном состоянии попадает в камеру сгорания. После прекращения подачи электрического импульса подпружиненный клапан форсунки перекрывает подачу топлива.

Регулятор давления топлива на двигателях мод. 2111 и 2112 уаановлен на рампе форсунок. Он предназначен для поддержания постоянного перепада значений давления воздуха во впускной трубе и топлива в рампе.

Регулятор состоит из клапана, поджатого пружиной к седлу в корпусе регулятора, с диафрагмой. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кПа.

На диафрагму регулятора с одной стороны действует давление топлива, а с другой — давление (разрежение) во впускной трубе. При уменьшении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бак. Давление топлива в рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается.

Регулятор давления топлива на двигателях мод. 21114 и 21124 уаановлен в модуле топливного насоса. Предаавляет собой перепускной клапан. При достижении определенного значения давления (364-400 кПа) он открывает сливную магиараль, сливая излишки топлива обратно в бак.

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья.
(Соц. сети подключены в августе 2013 г.)

Ремонт бензонасоса своими руками ваз 2110 инжектор


Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – его ещё называют топливный насос, но самое ключевое слово в этих терминах это конечно же насос, благодаря данному агрегату бензин который находиться в бензобаке у автомобиля под давлением подаётся в двигатель автомобиля, а двигать уже за счёт этого бензина и работает, поэтому данная деталь очень важна при работе двигателя и если она даст сбой, то автомобиль может вообще перестать заводиться или же заводиться будет, но потеряет всю свою приёмистость и мощность и тем самым станет плохо разгоняться и будет больше расходовать бензина, а почему он бензина будет расходовать больше в этом случае спросите вы? Объясняем! На неисправном насосе бензин подаётся в двигатель под разным давлением (Обычно оно меньше того что должно быть, а должно быть около 3,8-4,0 кгс/см2.), поэтому машина начинает плохо ехать и в связи с этим постоянно приходиться давить на газ и тем самым, получается то что чем сильнее вы давите на газ (А слабо не получиться давить, потому что машина не будет ехать), тем больше и бензин в баке расходуется.

Примечание!
Для проведения ремонта насоса, нужны будут инструменты, а именно: Отвёртка понадобиться и гаечным ключи (Их набор), кроме этого рекомендуем запастись тонкими плоскогубцами (Но можно и без них, но с ними удобней)!

Краткое содержание:

Где находится бензонасос?
Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Когда нужно ремонтировать бензонасос?
Во-первых давайте начнём с того, что в данный насос входят ещё и датчик уровня топлива и фильтр (Действительно у насоса есть фильтр, а так же отдёльно есть ещё один топливный фильтр но он уже устанавливается отдельно от насоса), данный фильтр ещё называют сеточкой при загрязнении которой (Она от плохого бензина в котором есть грязь загрязняется), машина начинает хуже ехать и появляются провалы в работе, что же насчёт датчика уровня топлива спросите вы?

Здесь тоже всё очень банально, при выходе его из строя сперва уровень топлива начинает стрелка на панели приборов неверно показывать, может она так же вообще упасть в самый низ (Хотя в баке будет бензин) и лежать так, до того пока вы не смените сам датчик.

Ну и в завершение про сам насос скажем (Вообще правильнее было бы статью назвать: «Замена модуля топливного насоса», потому что всё то что мы здесь будет рассматривать, это всё модуль, а сам насос стоит так же отдельно в этом модуле, от датчика и от этой сетки), при выходе его из строя, машина так же начнёт хуже ехать, давление в системе питания упадёт (Топливо будет медленней подаваться в двигатель), возможно будут у вас так же наблюдаться провалы при разгоне и даже подёргивания.

Как отремонтировать бензонасос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса (Корпус выполнен в чёрном цвете, см. фото ниже), для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.

6) После чего отверните два винта (Указаны стрелками на первом фото), которые крепят крышку и после этого снимите её (см. фото 2), когда крышка будет снята снимите следом за ней резиновую втулку (см. фото 3) и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса (см. фото 4) и замените его на новый, если он вдруг пришёл в негодность.

Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!

Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.

Важно!
На автомобилях десятого семейства, использовались разные двигатели, начиная от 8 клапанных карбюраторных и заканчивая 16 клапанными инжекторными 21124, соответственно и бензонасосы на всех этих двигателях использовался разные, вот к примеру эта статья написана по ремонту насоса на автомобилях с двигателем 8 клапанов (Инжектор), если вы желаете изучить статью о том как отремонтировать данный насос на 16 клапанных автомобилях, то в таком случае ознакомьтесь «вот с этой статьёй»,  а если у вас карбюраторный двигатель, тогда вам нужно будет прочесть статью под названием: «Ремонт бензонасоса на ВАЗ 2108» (Особого внимания на марку автомобиля не обращайте, потому что карбюраторный двигатель в автомобили семейства ВАЗ 2110 ставился от восьмёрки)

Дополнительный видео-ролик:
Изучите в добавок два интересных видео-ролика чуть ниже, в них разборка насоса особо не показана, но зато объясняется как его можно будет проверить (Работает ли он или нет), а так же очень много полезных советов вы для себя в данных роликах найдёте. (В ролике ниже используется автомобиль ВАЗ 2109, но вы на это так же не обращайте внимание, потому что и инжекторные двигатели 8 клапанные, ставились одни и те же что на девятки и что на десятки)

Примечание!
Если вы хотите заменить сеточку (Фильтр можно сказать) у бензонасоса, но вы не знаете как её снять, ознакомьтесь в таком случае с роликом расположен который ниже:

vaz-russia.com

Бензонасос на Ваз 2110 неисправен – что делать? Пошаговая инструкция замены

Бензонасос на автомобилях Ваз 2110, является важным элементом топливной системы автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в свою очередь существенно влияет на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, о основных причинах неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип – электрические которые устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

  • выход элемента из строя из-за поломки;
  • загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

  1. Громкий шум, который элемент ранее не издавал.
  2. Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
  3. Автомобиль двигается рывками и странно ведет себя на дороге.
  4. Работа двигателя внезапно прекратилась.

Каждую из неисправностей бензонасоса ВАЗ 2110 необходимо тщательно рассмотреть, чтобы понимать, что делать при столкновении с ними.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина – после включения зажигания не поступает питание к бензонасосу.

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть. Очередной принципиальный аспект – это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

  1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
  3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

  1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Как заменить бензонасос на Ваз 2110 своими руками – пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110 необходимо выполнить следующий порядок действий:

  1. Отсоедините отрицательную клемму аккумулятора;
  2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
  3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
  4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
  5. Резиновые прокладки наконечников магистралей следует заменить;
  6. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой
  7. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно производить замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Видео: Самостоятельна замена бензонасоса Ваз 2110

inomarki-remont.ru

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

А бывает и так, что насос работает...

Схема подачи топлива двигателя с системой впрыска топлива ВАЗ-2113, ВАЗ-211...

Бензонасос BOSCH на корону АТ170

Конструкция и принцип работы топливного насоса ВАЗ 2110.

1. Снимите топливный насос.

Провалы при нажатии на педаль газа на инжекторе.

Ваз 21103 давление масла победа.

Twitter. давление топливного насоса ВАЗ 2110.

Модуль погружной топливного насоса ВАЗ 2110 инжектор WEBER.

Снятие электробензонасоса с датчиком уровня топлива.

Переделка ВАЗ2110 с.

Прокомментировать запись "Топливный насос". описание и работа сис...

Как поменять топливный насос на Chevrolet Epica LT.

Nasos-toplivniy-injektor-2112-boschc0_enl.jpg Насос топливный голый ВАЗ 211...

Бензонасос ваз 2110 инжектор фото.

зам на бензонасоса на ваз 2109 нжектор.

сетки бензонасоса, топливного фильтра на ВАЗ.

2.17.1.4. Замена топливного насоса.

...ваз 2110 12 будем считать что электрическая цепь бензонасоса на ваз 2110 2...

ремонт бензонасоса.

Снятие и замена бензонасоса ваз 2110, 2111, фото.

Замена-сетки-бензонасоса-ВАЗ-2110.

Сняли, и тут под руку попался бензонасос от ВАЗ 2110, сравнили.Один в один

Ваз2114 топливный насос схема сборки.

2.17.1.4. Замена топливного насоса.

Снятие бензонасоса.

Топливный насос Ваз 2110.

Виды бензонасоса.

Бензонасос ВАЗ 2109 инжектор: как снять своими руками.

Замена бензонасоса на 2107 инжектор - картинки и фото.

Замена сетки бензонасоса 2110. autoshema.ru.

Процесс демонтажа и установки топливного насоса инжекторной машины ВАЗ 2109...

у меня ВАЗ 2114 и не слышно как качает бензонасос.Я снял его, проверел пита...

Замена топливного насоса ВАЗ 2110.

vaz-2110.net

Бензонасос на ваз 2110 - устройство и ремонт

Бензонасос ВАЗ 2110 имеет две разновидности. Первый вариант – механический, встроенный в двигатель и преимущественно применяемый в карбюраторных моторах. Второй вариант – электрический, встроенный в топливный бак для работы на инжекторных автомобилях. Мы будем рассматривать электробензонасос: его устройство, причины выхода из строя, возможность самостоятельного обслуживания или замены.

Почему бензонасос ВАЗ 2110 не включается

Желая запустить двигатель при полной исправности всех систем (стартер вращает мотор, на свечи подаётся искра, а в баке достаточно бензина) можно столкнуться с проблемой в подаче топлива. Причина – на вашем ВАЗ 2110 не работает бензонасос. Либо он сломался и переставал поддерживать необходимое давление, либо на него не поступает электропитание. Также, поломка может произойти на ходу, что повлечёт остановку работы двигателя.

Рис.1. Схема подачи топлива двигателя с системой впрыска топлива: 1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

На заметку! Выявить поломку насоса бывает сложно, так как он может жужжать, подавая признаки «здоровой» жизни при включении зажигания.

Не работает бензонасос на ВАЗ 2110 инжектор 8 клапанов причины

В том случае, если звук работающего моторчика помпы не слышен, то это означает, что на узел не поступает питание или он выработал свой ресурс. Плохой контакт – частая причина неисправности.

Кроме этого, на ВАЗ 2110 топливный насос может отказать в работе по следующим причинам:

  • вышло из строя реле;
  • сгорел предохранитель;
  • обрыв обмотки моторчика;
  • окисление контактов;
  • механическое повреждение (удар по бензобаку снизу).

Последнее явление встречается редко, но этот выход системы из строя, легко выявить после сопоставления причинно-следственной связи.

Как проверить бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если электробензонасос на ВАЗ 2110 имитирует работу, а автомобиль не заводится, то необходимо замерить давление в топливной системе. Для этого, следует приобрести (взять в пользование) манометр для шин, кусок топливного шланга, переходник-штуцер 7/16-20 UNF и хомуты. Детали необходимо соединить между собой.

Затем, стравить давление в системе и присоединить конструкцию к топливной рампе с краю. Завести мотор. Стрелка на манометре начнёт показывать значения. Нормой считается показатели: 280-320 kPa (2,8-3,2 kg/cm2) на холостом ходу. На высоких оборотах: 280-350 kPa (2,8-3,5 kg/cm2). Если показатель меньше, следует демонтировать модуль топливного насоса из бака.

Данный метод диагностики, позволяет сузить круг неисправностей, к которым относятся:

  • неисправность регулятора давления в рампе;
  • недостаточность подачи топлива от насоса;
  • засорение топливной системы (сетчатого фильтра).

Иногда, замена или очистка сетчатого фильтра на корпусе насоса, помогают устранить неисправность и давление восстанавливается.

Нет питания на бензонасос ваз 2110 инжектор

К насосу подходит жгут из трёх проводов: «плюс», «минус» и уровень топлива. Для того, чтобы проверить приход питания, необходимо воспользоваться электрическим тестером напряжения. В его отсутствие, поможет контрольная лампочка 12 В. Замкнув цепь, становится сразу понятно, приходит питание на узел или нет.

Если в результате проверки выяснилось, что на вашем ВАЗ 2110 нет питания для реле бензонасоса, то необходимо проверить «минусовой» и «плюсовой» провода по отдельности. Например, массу взять с корпуса автомобиля, а плюс – «кинуть» с аккумуляторной батареи.

Как снять бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если у автовладельца есть навык в слесарных работах, то снять насос подачи топлива не составит особого труда. Работы можно проводить в гараже или на открытом воздухе. Второе будет более приемлемо, так как неизбежность испарения бензина может отразиться на самочувствии.

Изначально потребуется подготовить несколько инструментов, среди которых:

  • торцовый ключ или головка с воротком 7 мм;
  • рожковый ключ с зевом 17 мм;
  • отвёртки: крестовая и шлицевая;
  • пассатижи.

Перед слесарными работами, тем более связанными с электрикой, следует отсоединить минусовую клемму от аккумуляторной батареи.

Далее, снятие и замена бензонасоса ВАЗ 2110 инжектор 8 клапанов, будет описана в виде пошаговой инструкции:

  1. Снимаем заднее сиденье, освобождая его от защёлок по нижним боковым краям;
  2. В ковролине, необходимо отыскать вырез, который скрывает крышку лючка;
  3. Квадратный лючок, крепится двумя винтами, которые следует выкрутить;
  4. Сняв крышку, перед нами предстаёт верхняя часть насоса;
  5. Первым делом отключаем штекер электрической цепи;
  6. Затем, ключом 17 мм откручиваем два топливных штуцера;
  7. После этого, следует открутить торцовым ключом или головкой 7 мм 8 гаек по периметру кольца;
  8. Далее снимает само обжимное кольцо;
  9. Теперь можно вынимать корпус топливного насоса;
  10. Аккуратно, следует освободить электромоторчик от корпуса.

Сборку, после замены, следует произвести в обратном порядке. При этом, рекомендуется поменять резиновую прокладку под корпусом и 2 уплотнительных кольца на топливных штуцерах.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А



Лампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

vaz-2110.ru

ПРОБЛЕМЫ В РАБОТЕ БЕНЗОНАСОСА ВАЗ 2110-12 — Лада 2112, 1.6 л., 2004 года на DRIVE2

Любой автолюбитель хочет быть уверенным в надежности узлов своей машины, одним из которых является бензонасос ВАЗ 2110-12. Вникнув в возможные причины и способы устранения его неисправностей, можно избежать незапланированных денежных трат и потери своего времени. Диагностика неисправностей топливного насоса и его ремонт не вызывают затруднений.
Назначение топливного насоса, характеристики и возможные поломки
опливный насос предназначен для бесперебойной подачи бензина в двигатель внутреннего сгорания (ДВС) автомобиля. Так как в зависимости от системы подачи бензина, автомобили делятся на карбюраторные и инжекторные, то, соответственно, насос ВАЗ 2110-12 бывает двух видов: механический и электрический. Механический топливный насос неприхотлив, ремонтопригоден и не вызывает особых проблем в работе, но в настоящее время не соответствует параметрам экологичности и экономичности. Нынешним требованиям отвечает инжекторный впрыск, который помогает осуществлять электрический бензонасос ВАЗ. Он подает бензин в ДВС через инжекторы под высоким давлением, что позволяет легко дозировать топливо, уменьшая потребление и повышая мощность двигателя. Основная характеристика — это давление бензонасоса, которое может составлять от 4 до 7 атм. Из-за перепадов или отсутствия давления двигатель автомашины работает с перебоями, не заводится и тем самым вызывает беспокойство в самый неподходящий момент. В то же время, проявляя выдержку и используя представленные здесь рекомендации в отношении ремонта бензонасоса ВАЗ, можно исправить ситуацию за короткое время.
Основные признаки неправильной работы топливного насоса ВАЗ 2110-12 следующие.
1)Отсутствие гула вращения бензонасоса (он находится в бензобаке под задним сидением) в начальный момент запуска ДВС (ключ в положении зажигания). Причинами может служить выход из строя непосредственно бензонасоса ВАЗ, пропажа питания на нем.
2) Появление нехарактерного шума работы может наблюдаться при пустом бензиновом баке и при сильном засорении топливного фильтра.
3) Малая мощность ДВС (движение только на 1 или 2 передаче) характерна для топливного насоса, с которым автомашина прошла более 90 тысяч км. Из-за реальных условий эксплуатации ресурс работы насоса ВАЗ сокращается, и это проявляется в ослаблении давления.
4)Движение машины рывками указывает на то, что давление в системе топливного насоса меняется, что обычно является следствием засоренности фильтра.

Если вид неисправности топливного насоса определен, стоит найти причину для устранения неполадки
Устранение неисправностей, простые советы для уверенной работы бензонасоса
1-Если бензонасос ВАЗ не вращается, то прежде всего проверяется целостность его предохранителя и работоспособность реле путем замены этих деталей. Находятся они за щитком консоли, снизу, со стороны переднего пассажира. При удовлетворительном их состоянии для тестирования работы нужно подать напряжение питания на топливный насос прямым путем. Для этого необходимо убрать подушку с заднего сидения и открыть щиток, закрепленный винтами. Нужно помнить, что при установленной охранной сигнализации в подводе питания на насос ВАЗ будет участвовать дополнительное реле отключения на случай взлома
2-Если топливный насос не отреагировал на подачу напряжения или предстоит проверка и замена фильтра, то нужно произвести следующие действия для извлечения бензонасоса из топливного бака. Для сброса давления в топливных магистралях отключается топливный насос с помощью предохранителя и заводится машина. После того как ДВС заглохнет, открывается бензобак со стороны заливной горловины для сброса давления паров бензина, отключается минусовая клемма от аккумулятора (во избежание пожара), отсоединяется электрический разъем с фланца установки насоса на бензобаке, отсоединяются разъемы магистральных бензопроводов (резиновое бензостойкое кольцо на штуцерах магистралей подлежит замене), откручивается фланец (8 гаек с шестигранником на 7 мм), снимается резиновая прокладка и извлекается топливный насос ВАЗ в сборе с поплавком и сетчатым фильтром (предварительно рядом подстилается тряпка, чтобы не испачкать салон бензином). Производится замена фильтра бензонасоса или его чистка. В случае поломки насоса ставится новый, так как его конструкция обычно неремонтопригодна.
При малой мощности ДВС проверяется давление в системе подачи топлива. Это делается либо самостоятельно с помощью покупного комплекта с манометром, или методом проверки на станции техобслуживания (СТО). Если давление бензонасоса нестабильно и при пережатой обратной шланге меньше 4 атм. то насос подлежит съему и замене. В противном случае проблема может состоять в засорении инжекторных форсунок или неправильной работе регулятора давления топлива.
Совсем не обязательно несколько раз менять топливный насос транспортного средства для понимания основных тезисов его успешной работы:

езда на автомобиле с пустым баком является экстремальным режимом для бензонасоса и обходится в конечном итоге гораздо дороже, чем банальная заправка топливом;
бензонасос «не любит» сомнительный бензин, что также приводит к частой замене фильтра и самого насоса;
при замене бензонасоса ВАЗ 2110 можно отдать предпочтение импортным аналогам, давление которых выше и чья работа отличается большей стабильностью.

Чувствовать себя хозяином автомашины — значит заботиться о ней, как о члене своей семьи. В этом случае она будет служить долго. И каждую поездку можно будет расценивать как ее благодарность за чуткое отношение своего владельца.

www.drive2.ru

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1.5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см. фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

vaz-russia.com

Замена бензонасоса ВАЗ 2110 своими руками (инжектор 8 и 16 клапанов)

Где находится бензонасос?

Бензонасос является одним из важнейших устройств в автомобиле, выполняющим функции по закачке топлива. Он забирает бензин из бака, после чего направляет его по трубопроводу в фильтрационную систему и затем в камеры сгорания.

Зачастую перед автовладельцем возникает необходимость замены или временного снятия данного приспособления, его расположение зависит от модели автомобиля и разновидности топливной системы. У ВАЗ 2110 он находится под капотом, непосредственно рядом с двигателем, поэтому его обнаружение не вызывает никаких сложностей.

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:

  1. Использование плохого топлива, которое не соответствует стандартам качества.
  2. Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
  3. Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
  4. Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
  5. Выход из строя реле или предохранителя.

ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

  1. При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
  2. Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
  3. Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
  4. Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
  5. На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
  6. При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа.


Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:

  1. Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
  2. Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
  3. Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
  4. При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Порядок замены бензонасоса ВАЗ 2110

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

  1. С учетом особенностей расположения бензонасоса в ВАЗ 2110, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.
  2. Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.
  3. У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.
  4. Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.
  5. Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять. Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.
  6. Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высоких температур; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

  1. При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
  2. После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8–1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
  3. На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.

smotriavto.ru

Как поменять бензонасос на ВАЗ-2110 инжектор: инструкция с видео

Качественный бензонасос на автомобиле ВАЗ-2110 позволяет проехать не менее 100 тысяч километров. Плохая работа топливного насоса появляется постепенно и мучительно: автомобиль теряет мощность, начинает глохнуть на холостых оборотах, а может и вовсе не завестись. Зная, как заменить бензонасос на ВАЗ-2110, вы не только обретете дополнительные навыки автомобилиста, но и сэкономите время и средства. Самостоятельная замена бензонасоса отнимет не более получаса вашего времени, а знания причин и характера неисправности помогут избежать проблем в самый ответственный момент.

Основные причины неисправностей

Топливный насос инжекторного типа относительно сложная система, состоящая из следующего:

  • датчик уровня топлива;
  • фильтрующая сетка;
  • электродвигатель;
  • впускного и выпускного клапана;
  • электромагнитного клапана и пр.

Отказ любого из компонентов приведет к понижению давления в топливной системе или полной остановке двигателя, и нужно будет произвести замену бензонасоса либо капитальный ремонт.

Читайте также: Почему может не качать бензонасос на ВАЗ-2110

Как заменить бензонасос на ВАЗ-2110

Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:

  • гаечный ключ на 17:
  • головка на 7;
  • плоская и фигурная отвертки.

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

  1. В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
  2. Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
  3. Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
  4. Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем.  Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
  5. Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
  6. Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
  7. Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
  8. Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Читайте также: Почему ВАЗ-2110 плохо заводится

Когда бензонасос полностью извлечен из бензобака, его можно детально обследовать. В случае необходимости стоит поменять фильтр, сетку, моторчик, но лучше заменить все в сборе на новый бензонасос, чтобы в дальнейшем не пришлось переживать, что и когда поломается. Устанавливать бензонасос нужно так же, но в обратном порядке. Единственное, что нужно учесть при установке – стрелочка, которая расположена на верхней крышке бензонасоса, должна смотреть в заднюю часть автомобиля.

ladaautos.ru

Ремонт и Доработка» на DRIVE2

Начну рассказывать с симптомов которые начались.
Прихожу утром в гараж, масло посмотрел, начинаю заводить, завелась, и сразу глохнет…с третей попытке все нормально заводится и работает.

Я начал искать проблему в датчиках, РХХ поменял, РДТ, ничего не помогало…потом эта проблема сама пропала.

Оставил недавно машину на стоянке, прихожу утром а она не заводится, прислушался а бензонасос то не работает…снимаю массу, и сразу назад прикручиваю массу, машина завелась…я думал думал, наверно глюк какой в мозгах был. На улице то всего -20, никогда проблем не было с заведением машины.

Следующее утро, та же самая стоянка, машина не заводится, бензонасос не включается…масса уже не помогает. Проверяю питание мультиметром, 10,8 в на насос идет…почему же он тогда не работает. Притащил с гаража другой насос, раньше был рабочий, подключаю его, а он не фурычит тоже. Я уж не знал что думать, ладно один насос сгорел, но два сразу не могло не работать.

Машину на трос и в гараж, снимаю насос в гараже, а там лед, интересно же как получилось, от куда бы ему там взяться. Почему тогда запасной насос не работает…не понятно.

лед на сеточке насоса

На следующий день покупаю новый насос, ставлю его в корпус старый, сеточка тоже новая. Все включаю, он работает. Потом в течении часа я рыбачил в бензобаке, лед кусочками плавает, ну ничего весь выловил…наверно конденсат.

Я радостный все собираю на свои места). Ставлю на стоянку машину, уже уверен в том, что она без проблем заведется утром.

Утро значит…не поверите та же самая история, насос не работает. Я думаю как же он может не работать, новый же ток поставил. Иду в магазин за релюшкой. Снял свою старую, разобрал, там на контактах немного пригоревшее было. С новым реле, все без проблем, завелась.

Всем удачи на дорогах) Может кому полезна будет статейка)

www.drive2.ru

Топливный насос в ВАЗ 2110/2112: самостоятельная диагностика и замена

Топливный насос — это устройство, которое обеспечивает подачу топлива к цилиндрам силового агрегата. Однако в некоторых случаях бензонасос может срабатывать некорректно или же выйти из строя. На автомобилях ВАЗ 2110/2112 такие ситуации не редкость. Поэтому водителям лучше заранее подготовиться к проведению диагностики или замене насоса своими руками.

Содержание статьи

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Бензонасос считается важнейшим элементом топливной системы любого автомобиля. Так, в зависимости от того, каким именно типом мотора оснащена модель ВАЗ 2110/2112, будет зависеть и выбор бензонасоса. На инжекторных автомобилях устанавливают электрический насос, а на карбюраторных — механический.

С завода автомобили «десятого» семейства комплектуются бензонасосами производства «АвтоВАЗ». Однако эти агрегаты не обладают высоким ресурсом и надёжностью, поэтому часто автовладельцы не дожидаются, пока бензонасос выйдет из строя, и производят его замену.

Устанавливается на заводе на каждую модель ВАЗ 2110/2112

Чаще всего для замены выбираются топливные насосы компаний «Pekar» (Россия) и «Bosch» (Германия). Об их качестве и долговечности известно давно, хотя стоимость их в несколько раз превышает цену на бензонасосы «АвтоВАЗ».

Немецкий производитель обеспечивает качество и долговечность продукции

О расположении бензонасоса в ВАЗ 2110/2112 стоит сказать отдельно: устройство находится не под капотом. Чтобы достичь максимальной оптимизации работы бензонасоса, производители монтируют его непосредственно в топливный бак. То есть, чтобы добраться до насоса, потребуется откинуть подушку на заднем сидении автомобиля и открыть спрятанный под ковролином люк.

Под подушкой сиденья располагается топливный бак и бензонасос

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

  • повышение шума при работе насоса;

  • резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;

  • автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе
Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

  • откинуть заднее сиденье в салоне;

  • снять крышку люка;

  • включить стартер на прокрутку, но не заводить машину;

  • к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;

  • в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

Опираясь на схему, можно выявить место неисправности

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

  • некорректных показателях давления при исправном насосе;

  • недостаточной пропускной способности топлива;

  • после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

  • плоская отвёртка;

  • крестовая отвёртка;

  • ножницы;

  • торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса
  1. Отключить клемму «+» с аккумуляторной батареи.

  2. Откинуть сиденье на заднем ряду и снять его.

  3. Под ковролином найти маленький люк.

  4. Открутить его крепления и снять крышку.

  5. С бензонасоса снять разъём с проводами.

  6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.

  7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.

  8. Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса
  1. В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.

  2. После чего насос прикручивается обратно к баку теми же восемью болтами.

  3. Далее потребуется соединить две топливные трубки между собой.

  4. К контакту насоса подключается разъём.

  5. Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Копирайтер, рукодельница, путешественник

auto-gl.ru

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

  1. Основные причины неисправности
  2. Типы насосов
  3. Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

  1. Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
  2. Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
  3. Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
  4. Резкие и частые остановки работы мотора.
  5. Низкие показатели производительности и падение мощности двигателя.
  6. Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

  1. Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
  2. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
    1. Текущее расположение дросселя;
    2. Содержание выхлопа;
    3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

  • Отключите питание аккумуляторной батареи.
  • Открутите крышку насоса для подачи топлива.
  • Снимите разъемы с бензонасоса.
  • Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
  • Открутите оба шланга, через которые подается топливо.
  • Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
  • Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
  • Снимите уплотнительное кольцо.
  • Извлеките бензонасос вместе с поплавком.
  • Снимите уплотнитель, который выполнен из резины.
  • Поставьте на место новый бензонасос.
  • Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

 Загрузка ...

luxvaz.ru

Обзор, особенности, устройство и замена

Как известно, двигателю нужны кислород и топливо. И если для подачи первого достаточно только атмосферного давления, то подавать топливо нужно принудительно, с помощью насоса. Он бывает разных видов. Раньше карбюраторные автомобили оснащались механическими элементами. Бензонасос ВАЗ-2112 более современный, электрический. Как он устроен и как его заменить? Обо всем этом - далее в нашей статье.

Устройство

Конструкция этого элемента требует следующих деталей:

  • Впускной клапан.
  • Камеры.
  • Выпускные и электромагнитные клапаны.
  • Диафрагма
  • Сердечник.
  • Контакты электрические.
  • Возвратная пружина.

Принцип действия

Работа элемента практически не отличается от принципа действия механического насоса. Итак, элемент действует благодаря сердечнику, который втянут в электромагнитный клапан. Это действие происходит до тех пор, пока система не отключит контакты для подачи напряжения в сеть.Элемент запускается при включении зажигания (поворот ключа в соответствующее положение). Итак, бензонасос ВАЗ-2112 на 16 клапанов питается от 12В. Механизм за пару секунд создает необходимое давление для впрыска топлива в форсунки.



Обратите внимание, что по соображениям безопасности насос может автоматически отключаться, если блок управления не получает сигнал об успешном запуске двигателя.

На выходе этот показатель (давление) достигает 0.4 МПа. Конструкция самого элемента - модульная. В дополнение к насосу, в сборе есть дренажный колпачок, провода и трубки, защищенные прочной пружиной.

В самом насосе есть диафрагма, движущаяся вниз и вверх. В результате в системе создается вакуум. Это помогает открыть всасывающий клапан насоса. Когда диафрагма движется вверх, впускной клапан закрывается под давлением. Это открывает нагнетательный элемент. Он подает топливо под давлением дальше на форсунки. Также в системе предусмотрена «отдача».Он служит для слива ненужного количества топлива обратно в бак. Для «возврата» предусмотрены отдельные магистрали.

Где находится?

На первых десятках моделей этот насос был механическим и располагался в моторном отсеке. Но «двенашка» появилась чуть позже, в 98 году, и уже оснащалась полностью инжекторными двигателями с распределенным впрыском. Поэтому в конструкции используется погружной электрогазонасос. На ВАЗ-2112 инжектор (16 и 8 клапанов) стоит в баке.Точнее, элемент находится под подушкой заднего ряда с правой стороны. Для удобного обслуживания предусмотрен специальный люк.



Почему элемент нельзя было разместить по классической схеме? Дело в том, что электронасос работает при более высоком давлении и быстро нагревается. Поэтому ему нужен кулер. Чтобы не усложнять конструкцию новым радиатором, инженеры решили разместить элемент в баке. Таким образом, сам бензин представляет собой насос-охладитель.Кроме того, в баке подавляются все шумы, возникающие при его работе.

Симптомы

Стоит отметить, что бензонасос, устанавливаемый на форсунку ВАЗ-2112, имеет высокий ресурс. Но регулярная езда на пустом баке и несвоевременная замена фильтров могут усложнить его работу. Поэтому нужно знать основные признаки его неисправности.

Первый характерный признак - затрудненный запуск мотора. Причем это может происходить как «на горячем», так и «на холодном».Это говорит о том, что насосу трудно создать достаточное давление перед запуском. В идеале это займет всего 2-3 секунды. Если насос продолжает гудеть и дальше, то есть проблемы с клапанами или диафрагмой.



Второй признак - характерная манера поведения автомобиля. С опозданием машина откликнется на педаль газа. Во время разгона будут провалы. Иногда рывки наблюдаются просто при движении на стабильных скоростях.

В более сложных ситуациях машина может просто остановиться.Если ваш бак далеко не пустой и машина внезапно глохнет, значит, подача газа в двигатель прекращена. В этом случае необходимо заменить реле топливного насоса на ВАЗ-2112 или сам погружной элемент.

И, наконец, на холостом ходу двигатель будет нестабильным. Есть ощущение, что мотор троит. Если элемент сгорел полностью, то при включении зажигания гула помпы не будет (даже кратковременного).

Замена

Итак, наш насос сгорел, купили новый и хотим его установить.Во-первых, нам нужно снизить давление в системе (чтобы не заливать бензином из трубок всю кабину). Для этого найдите соответствующий предохранитель (схема указана на обратной стороне крышки), запустите мотор и снимите элемент во время его работы. Машина поработает пару секунд, а затем заглохнет. Это признак того, что газ в системе закончился, и мы можем приступить к дальнейшим действиям. Итак, откройте заднюю дверь и снимите диван. Для этого нажмите с двух сторон на защелку под ковром.Затем мы увидим небольшой люк.



Под ним находится бензонасос ВАЗ-2112. Откручиваем пару шурупов отверткой и снимаем крышку в сторону. Затем накидным ключом или трещоткой откручиваем болты по периметру помпы. Всего их 8 штук.

Как происходит замена бензонасоса на ВАЗ-2112? Следующим шагом будет отсоединение топливных трубок. В зависимости от типа мотора (8- или 16-клапанный) они могут монтироваться на стружках или затягиваться на болтах. Также отключаем микросхему с проводами.



Для лучшего уплотнения в модульной конструкции предусмотрено резиновое кольцо. Тоже достаем. Важно изучить его состояние. Если он высох и потрескался, желательно заменить. В противном случае все пары газа, находящиеся в баллоне, будут вытекать в салон.

Установка

Итак, осторожно снимаем конструкцию с бака. Чтобы демонтировать старый элемент, вам нужно будет снять противокапельный стакан. Сама помпа плотно ложится в прорези на защелках. Для его снятия не нужно использовать ключи или другое оборудование.Достаточно легко выдернуть руку и снять ее с сиденья. Также замените сетку (фильтр грубой очистки). Затем установите новый элемент в те же пазы и не забудьте надеть пластиковый стаканчик. Осторожно поместите все в емкость и закрутите болты, заклеив все резинкой. На этом вся замена завершена.

Стоимость

Цена на новый бензонасос ВАЗ-2112 колеблется от 1200 до 2000 рублей. Что примечательно, элемент Бошевского оказался самым дешевым.Насосы для Двенашки, конечно, в Германии делать не будут.



Это дешевая китайская подделка. Поэтому лучше купить саратовскую помпу. Он прослужит намного дольше своего аналога. Также обратите внимание, что большинство элементов уже продается в модуле (в комплекте со всеми трубками, фильтрами, стаканами и т. Д.). Это значительно ускоряет процесс замены.

Полезный совет

При замене бензонасоса на ВАЗ-2112 следить за максимальной чистотой крышки элемента.Не допускайте попадания грязи из него в резервуар. Он легко может засорить фильтр грубой очистки (частично попасть в новый бензонасос ВАЗ-2112), из-за чего придется снова делать ремонт. Чистить лучше куском тряпки, предварительно смоченной бензином или «Уайт-спиритом».

Заключение

Итак, мы выяснили, что делать, если на автомобиле ВАЗ-2112 не работает бензонасос и по каким признакам определяют неисправность этого механизма. Как видите, поменять предмет можно самостоятельно, если у вас есть минимальный набор инструментов.На замену бензонасоса у вас уйдет не более 40 минут. Это простая процедура, которую могут повторить даже новички.

обзор, особенности, устройство и замена

Как известно, двигателю нужны кислород и топливо. И если для подачи первого достаточно только атмосферного давления, то топливо нужно подавать принудительно, с помощью насоса. Он может быть другого типа. Раньше на карбюраторные автомобили ставили механические элементы. Бензонасос ВАЗ-2112 - более современный, электрический.Как это работает и чем заменить? Обо всем этом далее в нашей статье.

Устройство

Конструкция этого элемента требует следующих деталей:

  • Впускной клапан.
  • Камеры.
  • Выпускной и электромагнитный клапан.
  • Диафрагма.
  • Ядро.
  • Контакты электрические.
  • Возвратная пружина.

Принцип действия

Принцип действия элемента практически аналогичен принципу действия механического насоса.Таким образом, элемент действует через сердечник, который втягивается в электромагнитный клапан. Это действие происходит до того, как система отключит контакты для подачи напряжения в сеть. Элемент запускается при включении зажигания (поворот ключа в соответствующее положение). Итак, бензонасос 12 В поступает на бензонасос ВАЗ-2112 16. Механизм за пару секунд создает необходимое давление, необходимое для впрыска топлива в форсунки.

Обратите внимание, что из соображений безопасности насос может автоматически отключаться, если блок управления не получает сигнал об успешном запуске двигателя.

На выходе этот показатель (давление) достигает 0,4 МПа. Сама конструкция элемента является модульной. Помимо насоса, узел имеет бортик, провода и трубки, защищенные прочной пружиной.

В самом насосе есть диафрагма, движущаяся вниз и вверх. В результате в системе создается вакуум. Это облегчает открытие всасывающего клапана насоса. Когда диафрагма движется вверх, впускной клапан закрывается под давлением. Это открывает элемент доставки. Он проталкивает топливо под давлением дальше к форсункам.Система также предусматривает «возврат». Он служит для сброса ненужного количества топлива обратно в бак. Для «возврата» есть отдельные трассы.

Где находится?

На первых «десятках» этот насос был механическим и располагался в моторном отсеке. Но «двенашка» появилась чуть позже, в 98-м, и уже оснащалась полностью инжекторными двигателями с распределенным впрыском. Поэтому в конструкции используется погружной электрический топливный насос. В ВАЗ-2112 инжектор (16 и 8 клапанов) стоит в баке.Точнее, элемент находится под подушкой заднего ряда с правой стороны. Для ее удобного обслуживания есть специальный люк.

Почему нельзя разместить товар по классической схеме? Дело в том, что электронасос работает под повышенным давлением и быстро нагревается. Поэтому ему нужен кулер. Чтобы не усложнять конструкцию новым радиатором, инженеры решили разместить элемент в баке. Таким образом, сам бензин представляет собой насос-охладитель. Кроме того, в баке заглушаются все шумы, возникающие при его работе.

Признаки неисправности

Стоит отметить, что топливный насос, устанавливаемый на форсунку ВАЗ-2112, имеет высокий ресурс. Но регулярная езда на пустом баке и несвоевременная замена фильтров могут ухудшить его работу. Поэтому нужно знать основные признаки его выхода из строя.

Первый характерный симптом - затрудненный запуск мотора. Причем это может происходить как «на горячем», так и «на холодном». Это говорит о том, что насосу трудно создать достаточное давление перед запуском.В идеале это займет всего 2-3 секунды. Если насос продолжает гудеть и дальше, значит, проблемы с клапанами или диафрагмой.

Второй признак - характерный поведенческий паттерн авто. Машина будет поздно реагировать на педаль газа. При разгоне будут сбои. Иногда бывают рывки просто в движении со стабильной скоростью.

В более сложных ситуациях автомобиль просто заглохнет. Если ваш бак далеко не пустой и машина внезапно заглохла, значит, подача газа в двигатель прекратилась.В этом случае нужно заменить реле топливного насоса на ВАЗ-2112 или сам погружной элемент.

Наконец, двигатель будет нестабильным на холостом ходу. Есть ощущение, что мотор троит. Если элемент полностью сгорел, то при включении зажигания вообще не будет грохота насоса (даже на короткое время).

Замена

Итак, мы сожгли насос, купили новый и хотим его установить. Для начала нужно снизить давление в системе (чтобы не заливать бензином из патрубков всю кабину).Для этого найдите соответствующий предохранитель (схема приведена на обратной стороне крышки), запустите мотор и снимите элемент во время его работы. Машина проработает еще пару секунд, а потом заглохнет. Это знак того, что бензин в системе закончился, и можно приступать к дальнейшим действиям. Итак, откройте заднюю дверь и снимите диван. Для этого нажмите с двух сторон на защелку под ковром. Затем мы увидим небольшой люк.

Под ним скрывается бензонасос ВАЗ-2112.Отверткой откручиваем пару шурупов и снимаем крышку в сторону. Затем откручиваем болты по периметру насоса накидным ключом или головкой с храповым механизмом. Всего их 8 штук.

Как дальше замена ТНВД на ВАЗ-2112? Следующим шагом будет отсоединение топливных трубок. В зависимости от типа мотора (8- или 16-клапанный) их можно установить на стружку или затянуть на болтах. Также отключите микросхему с проводами.

Для лучшего уплотнения, в модульной конструкции есть резиновое кольцо.Также извлекаем наружу. Важно изучить его состояние. Если он высох и потрескался, желательно заменить. В противном случае все пары бензина, находящиеся в баке, будут вытекать в салон.

Установка

Итак, осторожно снимаем конструкцию с бака. Чтобы разобрать старый предмет, вам нужно будет снять стекло. Сама помпа плотно ложится в пазы на защелках. Для его снятия не нужно использовать ключи или другое оборудование. Достаточно легко потянуть за руку и снять ее с сиденья.Также замените сетку (фильтр грубой очистки). Затем установите новый элемент в те же пазы и не забудьте надеть пластиковый стаканчик. Аккуратно поместите все в емкость и закрутите болты, заклеивая все резинкой. На этом вся замена завершена.

Стоимость

На новый бензонасос ВАЗ-2112 цена колеблется от 1200 до 2000 руб. Примечательно, что «бошевский» элемент оказался самым дешевым. Конечно, в Германии насосы для двенашки делать не будут.

Это дешевая китайская подделка.Поэтому лучше купить саратовскую помпу. Он прослужит намного дольше своего аналога. Также обратите внимание, что большинство товаров продается уже в модуле (в сборе со всеми трубками, фильтрами, стаканами и т. Д.). Это значительно ускоряет процесс замены.

Полезный совет

Замена ТНВД на ВАЗ-2112, Обеспечить максимальную чистоту элементов. Недопустимо, чтобы грязь от него попала в танк. Он легко может засорить фильтр грубой очистки (частично попасть в новый бензонасос ВАЗ-2112), из-за чего придется заново ремонтировать.Чистить лучше куском ветоши, предварительно смоченной в бензине или «Уайт-спирите».

Заключение

Итак, мы разобрались, что делать, если на машине ВАЗ-2112 не работает бензонасос и по какому признаку определяют выход из строя этого механизма. Как видите, изменить элемент вручную можно с помощью минимального набора инструментов. На замену топливного насоса у вас уйдет не более 40 минут. Это простая процедура, которую могут повторить даже новички.

Плохая ВАЗ 2110 16 клапанов.Инжектор давно заводится из-за Джто

Устройство любой машины сложно. Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда вообще к их отказу. Некоторые автовладельцы сталкиваются с проблемой - заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора.Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

  1. Топливный насос
  2. Датчики коленвала и распределительного вала
  3. Свечи зажигания
  4. Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса.Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

  1. Нужно отсоединить минусовую клемму АКБ.

2. Затем открутите крышку топливного насоса.

3.На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите.

7.Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками. Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, работает бензонасос, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

  1. Для начала нужно демонтировать форсунки.Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
  2. Запустите двигатель и повторяйте, пока не перестанет реагировать на повороты ключа. Так вы сможете снизить давление в системе;
  3. Снимаем минусовую клемму с АКБ, а также пандус нужно отсоединять патрубки и разъемы;
  4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
  5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
  6. Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

  1. Прежде всего, необходимо снять резиновые кольца. Тогда лучше всего на их место установить новые;
  2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
  3. Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
  4. Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов.Его необходимо подключать к патрубкам максимально плотно и герметично;
  5. Теперь нужно подать инструмент для промывки и нажать на кнопку. Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить. После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую ​​неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

  1. Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
  2. Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем
  3. тягового реле.
  4. Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится - не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов.А не так давно у меня начались трудности с ее запуском. При этом он может просто начать, а иногда и с трудом. Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель - может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы. В основе запуска двигателя, который зависит от системы зажигания и топливно-воздушная смесь, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

  • Низкий уровень заряда аккумулятора - Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.

    На редакционной машине сидела батарейка. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.

  • Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

    Порядок демонтажа не имеет значения.

  • Проверить давление в топливной рампе, как правильно делать.

    Фактически рампа находится под давлением

  • Хотя и не является основным, но может быть причиной запуска двигателя. .

    Дроссель до и после очистки

  • Фильтр воздушный и ДМРВ - Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.

    Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшее масло при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Право считается одним из самых популярных, востребованных автомобилей на российском рынке.Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома. Особенно покупатели столкнулись с модификацией ВАЗ 21102, оснащенной инжекторным двигателем.

Всем хороша «десятка», но оказалось, что отечественная машина помимо неоспоримых достоинств имеет ряд серьезных недостатков, технических недостатков. К проблемам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейших сбоях выходит из рабочего состояния.Это связано с множеством причин. Расскажем обо всех, дав ответ на вопрос: почему не заводится инжектор ВАЗ 2110?

Технические характеристики модели

ВАЗ 2110, или, как этот автомобиль в народе, «дюжина», впервые появился на российском рынке в 1996 году, когда произошли серьезные изменения в экономике. АвтоВАЗу пришлось выпустить совершенно новую модель, которая была призвана удовлетворить изменчивые и теперь довольно требовательные предпочтения закупающего предприятия.На первый взгляд «дюжина» привлекает интересным, неординарным, смелым дизайном, который выпрямлен из всех предыдущих работ АвтоВАЗа, таким простым, лаконичным.

При сборке были применены новые технологии, а техническая часть порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выпустил в продажу огромное количество модификаций, каждая из которых была по-своему хороша, каждая нашла своего покупателя. Таким образом, штатная машина 2110, оснащенная бензиновым карбюраторным 8-клапанным мотором, стала трамплином, с которого начался старт всех других, более мощных версий.

Аналогичная модификация ВАЗ 21102 получила широкое признание благодаря простоте эксплуатации и хорошей работе. ВАЗ 21102 шел с таким же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим в паре с передним приводом и МКПП. ВАЗ 21102 часто можно встретить в гаражах автомобилистов. Основная его проблема, как и в автомобиле 2110, в том, что двигатель 21102 не заводится или плохо запускается.

После стандартных версий пошли посильнее. 21103 комплектуется 16-клапанным 1.Инжектор 5 л. Чуть позже появилась двухлитровая версия 21106, выступающая вместе с силовым агрегатом Opel. Эта версия приятно удивила отличной динамикой и хорошими скоростными показателями. За дополнительную плату можно приобрести как модификации комплекта, так и спортивную версию, что, на наш взгляд, вызывает наибольший интерес.

Положительной стороной «десятки» является ее способность разгоняться до 200 км / ч. Стоит сравнить его с более поздней версией, Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в люксовой модификации, а стандартная скорость составляет 167 км / ч.

Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Конечно, машину нельзя отнести к категории экономичных, но и к категории прожорливых тоже не относится, что уже очень хорошо. И последнее, что примечательно в рассматриваемой машине, это то, чем она пополняется.

Автомобиль вполне можно отремонтировать, в отличие, например, от «немцев», «опеля» или «мерседеса», изобилующих сложнейшим электронным оборудованием.Детали на «десятке» стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах модели инжектора ВАЗ 2110, о том, что стоит знать водителю, оторвавшемуся за рулем этой «рабочей лошадки».

Проблемы с двигателем автомобиля

Самая частая проблема инжекторного двигателя ВАЗ 2110 - он плохо заводится или вообще глохнет. Особенно эта проблема проявляется в морозную пору, которая становится настоящим испытанием на прочность для любого автомобиля.В сильные морозы завести машину практически невозможно. Но если в холодное время это нормальное явление, не говорящее о серьезных технических неисправностях и необходимости срочного ремонта, то при теплом дворе проблемы с двигателем заявляют в другом.

Так что же делать, если мотор заводится или не заводится вообще? Первой причиной может быть проблема в аккумуляторе. Аккумулятор потерял мощность, а силовой агрегат не в состоянии заработать в полную силу, машина начинает хуже заводиться. Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под крышку капота.Если индикатор батареи красный, это означает, что батарея разряжена.

Все, что вам нужно для решения проблемы - это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 заводится долго, - это проблема в бензонасосе. Проверьте систему следующим образом. Если в свечах есть искра, но двигатель все равно не хочет заводиться, это говорит только об одном - поломке в помпе.

Скорее всего, где-то образовалась микротрещина или другой дефект, сломавший бензонасос.По цепной реакции отказ дали другие системы, что, в конечном итоге, отразилось на запуске двигателя. Немаловажную роль играет то, что машина плохо заводится, датчики распредвала стоят. Чтобы понять, рабочие или нет, достаточно просто повернуть ключ зажигания.

Если свечи не искрились, значит, датчики слетели и их нужно заменить. Ставя новые устройства, можно заводить двигатель. Кроме того, когда двигатель глохнет, неплохо было бы проверить состояние статтера, который также сильно влияет на работу двигателя.Часто бывает ситуация при заливке свечей ВАЗ 2110. В этом случае машина не сдвинется с места, как бы вы ни старались.

Но эта проблема легко решается. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: Запасные свечи всегда берите с собой в бардачок, чтобы не тратить время в критическом случае. Эту процедуру можно будет проделать позже, спокойно, у себя в гараже. А пока лучше заменить детали.

И наконец, последняя причина кроется в системе охранной сигнализации. Конечно, не в звуковом оповещении. Сигнализация - это сложная конструкция, которая неразрывно связана с другими системами, в том числе с системой зажигания. Если в системе безопасности наблюдается даже самая малая поломка, это, похоже, не отражается самым негативным образом на запуске двигателя.

Диагностика сигнализации - дело непростое, и эту процедуру лучше всего проводить в хорошем автосервисе. Но если поломку застали врасплох и нужно срочно что-то сделать с собой, то определить неисправность можно будет по исключениям.Сначала посмотрите на топливный насос, который чаще всего выводит двигатель.

Если насос работает качественно, накачивает топливо хорошо, а предупредительная информация о критическом состоянии системы на приборы не выдается; Если датчики исправны и остальные устройства и детали, упомянутые выше, тоже, можно сделать вывод, что сигнализация неисправна. Здесь, скорее всего, произошло нарушение в микросхеме, батареях или выносных жилах.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой - основные причины

Часто по утрам холодная машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

  1. Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
  2. Произошла засорение фильтров неавторизованными присадками. Насос не может подавать топливо в достаточном количестве.
  3. Настройки мотора сбиты.Подача горючей смеси в горячем состоянии недостаточна.
Основные технические требования к характеристикам топлива
Характеристики топлива (бензин) Единица измерения Нормы на автомобильную технику
экологический класс 2 экологический класс 3. экологический класс 4.
Концентрация свинца, не более мг / дм³. 10 5 0
Концентрация серы, не более мг / кт. 500 150 50
Объемная доля углеводородов, не более: процентов
ароматический не установлен 42 35
олефиновый не установлен 18 18
Объемная доля бензола, не более процентов 5 1 1
Массовая доля кислорода, не более процентов не устанавливается 2,7 2.7
Давление насыщенных паров с учетом климатических условий: кПа
летом 45-80 45-80 45-80
зимой 50–100 50–100 50–100
Впускные клапаны не установлен соответствие европейскому бензину для автомобилей
Классы испарения автомобильного бензина по ДСТУ 4839: 2007
Показатели Значение для классов испарения
НО IN C / C1 d / d, E / E 1 F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
конец кипения, ° С, не выше 210 210 210 210 210 210
остаток в колбе,% (об.), не более 2 2 2 2 2 2
3. Индекс паровой посещаемости (IPP) - - с 1. D 1. E 1 F 1.
не более (ИПП = 10-ДНП + 7-В70) - - 1050 1150 1200 1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

  1. Возьмите тряпку и смочите ее в холодной воде.
  2. Поставить сверху на корпус АЗС.
  3. Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину следует поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его отказа - негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин - воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

  1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
  2. Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.


Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

  1. Аккумулятор разряжен.Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Вы можете решить эту проблему быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
  2. Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы - подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе.Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
  3. Датчики. Следующей, не менее частой причиной могут быть датчики коленвала или распредвала. Эти устройства похожи, но расположены в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков.Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свечах при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
  4. Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые.Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
  5. Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания. Если в предыдущих элементах автомобиля причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
  6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СОСТ на необходимом оборудовании.Во избежание неисправностей газораспределительного механизма не заливайте топливо в топливо с низким октановым числом. Оптимальный вариант для ВАЗ-2110 с инжектором - АИ-95, в крайнем случае АИ-92.
  7. Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно.Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

ВАЗ 2110 16 клапанов заведет давно. Инжектор давно заводится из-за Джто

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов.А не так давно у меня начались трудности с ее запуском. При этом он может просто начать, а иногда и с трудом. Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель - может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы. В основе двигателя запускается запуск, который зависит от системы зажигания и топливной смеси, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить базовое положение при плохом запуске Cold Engine:

  • Аккумулятор с низким уровнем заряда - Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.

    На редакционной машине сидела батарейка. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.

  • Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

    Порядок демонтажа не имеет значения.

  • Проверить давление в топливной рампе, как правильно делать.

    Фактически рампа находится под давлением

  • Хотя и не является основным, но может быть причиной запуска двигателя. .

    Дроссель до и после очистки

  • Фильтр воздушный и ДМРВ - Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.

    Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшее масло при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что на этой машине необходимо создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой - основные причины

Часто по утрам холодная машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

  1. Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
  2. Произошла засорение фильтров неавторизованными присадками. Насос не может подавать топливо в достаточном количестве.
  3. Настройки мотора сбиты.Подача горючей смеси в горячем состоянии недостаточна.
Основные технические требования к характеристикам топлива
Характеристики топлива (бензин) Единица измерения Нормы на автомобильную технику
экологический класс 2 экологический класс 3. экологический класс 4.
Концентрация свинца, не более мг / дм³. 10 5 0
Концентрация серы, не более мг / кт. 500 150 50
Объемная доля углеводородов, не более: процентов
ароматический не установлен 42 35
олефиновый не установлен 18 18
Объемная доля бензола, не более процентов 5 1 1
Массовая доля кислорода, не более процентов не устанавливается 2,7 2.7
Давление насыщенных паров с учетом климатических условий: кПа
летом 45-80 45-80 45-80
зимой 50–100 50–100 50–100
Впускные клапаны не установлен соответствие европейскому бензину для автомобилей
Классы испарения автомобильного бензина по ДСТУ 4839: 2007
Показатели Значение для классов испарения
НО IN C / C1 d / d, E / E 1 F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
конец кипения, ° С, не выше 210 210 210 210 210 210
остаток в колбе,% (об.), не более 2 2 2 2 2 2
3. Индекс паровой посещаемости (IPP) - - с 1. D 1. E 1 F 1.
не более (ИПП = 10-ДНП + 7-В70) - - 1050 1150 1200 1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

  1. Возьмите тряпку и смочите ее в холодной воде.
  2. Поставить сверху на корпус АЗС.
  3. Подождите немного и попробуйте завести машину.

Если нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала. Его выход из строя связан с повышением температуры двигателя.Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате этого будет компенсироваться расход топливных смесей.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этим датчиком массового расхода воздуха проверяется одна из первых. Причина выхода из строя - негативное окружение.Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин - воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяются приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

  1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
  2. Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Right считается одним из самых востребованных автомобилей на российском рынке.Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома. Особенно покупатели столкнулись с модификацией ВАЗ 21102, оснащенной инжекторным двигателем.

Всем хороша «десятка», но оказалось, что отечественная машина, помимо неоспоримых достоинств, имеет ряд серьезных недостатков, технических недостатков. К проблемам модели относится не самая прочная и эффективная работа двигателя. При малейших сбоях выходит из рабочего состояния.Это связано с множеством причин. Расскажем обо всех, дав ответ на вопрос: почему не заводится инжектор ВАЗ 2110?

Технические характеристики модели

ВАЗ 2110, или, как этот автомобиль в народе, «дюжина», впервые появился на российском рынке в 1996 году, когда произошли серьезные изменения в экономике. АвтоВАЗу пришлось выпустить совершенно новую модель, которая была призвана удовлетворить изменчивые и теперь довольно требовательные предпочтения закупающего предприятия.На первый взгляд «дюжина» привлекает интересным, неординарным, смелым дизайном, который выпрямлен из всех предыдущих работ АвтоВАЗа, таким простым, лаконичным.

При сборке использовались новые технологии, а техническая часть меня порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выпустил в продажу огромное количество модификаций, каждая из которых была по-своему хороша, каждая нашла своего покупателя. Таким образом, штатная машина 2110, оснащенная бензиновым карбюраторным 8-клапанным мотором, стала трамплином, с которого начался старт всех других, более мощных версий.

Аналогичная модификация ВАЗ 21102 получила широкое признание благодаря простоте эксплуатации и хорошей работе. ВАЗ 21102 шел с таким же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим с передним приводом и механической коробкой передач. ВАЗ 21102 часто можно встретить в гаражах автомобилистов. Основная его проблема, как и в автомобиле 2110, в том, что двигатель 21102 не заводится или плохо запускается.

После стандартных версий пошли посильнее. 21103 комплектуется 16-клапанным 1.Инжектор 5 л. Чуть позже появилась двухлитровая версия 21106, выступающая вместе с силовым агрегатом Opel. Эта версия приятно удивила отличной динамикой и хорошими скоростными показателями. За дополнительную плату можно было приобрести люксовые модификации, а также спортивную версию, что, на наш взгляд, вызывает наибольший интерес.

Положительной стороной «десятки» является ее способность разгоняться до 200 км / ч. Стоит сравнить его с более поздней версией Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и с модификацией люкс, а стандартная скорость составляет 167 км / ч.

Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Конечно, машину нельзя отнести к категории экономичных, но и к категории прожорливых тоже не относится, что уже очень хорошо. И последнее, что примечательно в рассматриваемой машине, это то, чем она пополняется.

Автомобиль вполне можно отремонтировать, в отличие, например, от «немцев», «опеля» или «мерседеса», изобилующих сложнейшим электронным оборудованием.Детали на «десятке» стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах модели инжектора ВАЗ 2110, о том, что стоит знать водителю, оторвавшемуся за рулем этой «рабочей лошадки».

Проблемы с двигателем автомобиля

Самая рамная проблема инжекторного двигателя ВАЗ 2110 в том, что он плохо заводится, либо вообще мешает. Особенно эта проблема проявляется в морозную пору, которая становится настоящим испытанием на прочность для любого автомобиля. В сильные морозы завести машину практически невозможно.Но если в холодное время это нормальное явление, не говорящее о серьезных технических неисправностях и необходимости срочного ремонта, то при теплом дворе проблемы с двигателем заявляют в другом.

Так что же делать, если мотор заводится или не заводится вообще? Первой причиной может быть проблема в аккумуляторе. Батарея потеряла мощность, а силовой агрегат не в состоянии заработать в полную силу, машина начинает хуже заводиться. Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под крышку капота.Если индикатор батареи красный, это означает, что батарея разряжена.

Все, что вам нужно для решения проблемы - это зарядить аккумулятор. Вторая частая причина, по которой ВАЗ 2110 заводится долго, - это проблема в топливном насосе. Проверьте систему следующим образом. Если в свечах есть искра, но двигатель все равно не хочет заводиться, это говорит только об одном - поломке в помпе.

Скорее всего, где-то образовалась микротрещина или другой дефект, сломавший бензонасос.По цепной реакции отказ дали другие системы, что, в конечном итоге, отразилось на запуске двигателя. Немаловажную роль играет то, что машина плохо заводится, датчики распредвала стоят. Чтобы понять, рабочие или нет, достаточно просто повернуть ключ зажигания.

Если свечи не искрились, значит, датчики слетели и их нужно заменить. Ставя новые устройства, можно заводить двигатель. Кроме того, когда двигатель глохнет, неплохо было бы проверить состояние статтера, который также сильно влияет на работу двигателя.Часто бывает ситуация при заливке свечей ВАЗ 2110. В этом случае машина не сдвинется с места, как бы вы ни старались.

Но эта проблема легко решается. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: Запасные свечи всегда берите с собой в бардачок, чтобы не тратить время в критическом случае. Эту процедуру можно будет проделать позже, спокойно, у себя в гараже. А пока лучше заменить детали.

И наконец, последняя причина кроется в системе охранной сигнализации. Конечно, не в звуковом оповещении. Сигнализация - это сложная конструкция, которая неразрывно связана с другими системами, в том числе с системой зажигания. Если в системе безопасности наблюдается даже самая малая поломка, это, похоже, не отражается самым негативным образом на запуске двигателя.

Диагностика сигнализации - дело непростое, и эту процедуру лучше всего проводить в хорошем автосервисе. Но если поломку застали врасплох и нужно срочно что-то сделать с собой, то определить неисправность можно будет по исключениям.Сначала посмотрите на топливный насос, который чаще всего выводит двигатель.

Если насос работает качественно, накачивает топливо хорошо, а предупредительная информация о критическом состоянии системы на приборы не выдается; Если датчики исправны и остальные устройства и детали, упомянутые выше, тоже, можно сделать вывод, что сигнализация неисправна. Здесь, скорее всего, произошло нарушение в микросхеме, батареях или выносных жилах.

Причины, по которым форсунка ВАЗ-2110 на 8 клапанов плохо запускается после ночной стоянки.Особенно часто встречается ситуация, когда с вечера все было хорошо, а неприятный сюрприз встречается в виде неработающей машины. Далее рассмотрим, какие причины могут привести к затруднению запуска инжектора ВАЗ-2110 и что делать для решения проблемы.

Чтобы определить, почему машина проблемная, нужно знать принцип ее работы. Пуск двигателя соответствует искре, которая, в свою очередь, полностью зависит от системы зажигания и поступающей топливно-воздушной смеси в дозированных пропорциях.

В случае поломки одного из компонентов этой цепи запуск происходит проблематично или невозможно.

ЧИТАЙТЕ ТАКЖЕ: Какую машину выбрать: ВАЗ-2110 или ВАЗ-2114

Причины некорректного запуска

Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

  1. Разряженный аккумулятор. Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд.Вы можете решить эту проблему быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
  2. Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы - подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за отсутствия бензина в топливной системе. Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
  3. Датчики. Следующей, не менее частой причиной может быть раздача датчиков коленвала Vala. Эти устройства похожи, но расположены в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свечах при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
  4. Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые. Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
  5. Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания.Если в предыдущих элементах автомобиля причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
  6. Газораспределительный механизм. Самостоятельно сделать диагностику инжекторного ВАЗ-2110 затруднительно, поэтому лучше, если эту работу будут выполнять специалисты на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заливайте в бензобак топливо с низким октановым числом.Лучший вариант для ВАЗ-2110 с инжектором - это АИ-95, на крайний случай АИ-92.
  7. Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

ЧИТАЙТЕ ТАКЖЕ: Монтаж терморегулятора от гранты на ВАЗ-2110

Общие поломки

Иногда бывает, что стартер крутит, щелчок хорошо слышен, но свечи заполняются, а их замена на новые приводит к повторной -залив. Поможет обычное мытье свечей. Если вы столкнулись с такой проблемой, то чтобы завести машину, нужно проверить форсунки, может быть, они бьют, и это стало основной причиной бухты свечей.

Кроме того, топливный насос может не создавать приемлемого для работы давления в автомобиле.Дополнительно нужно проверить ДМРВ. Возможно, датчик улавливает неверную информацию, из-за чего в двигатель вводится больше топлива. Устранить проблему поможет ремонт или замена датчика.

Автомобиль заводится со второй попытки. Скорее всего, дроссельная заслонка или дхх закрыта. Для устранения неисправности необходимо промыть приборы.

Невозможно зимой завести машину, хотя стартер нормально крутится. При столкновении с такой ситуацией необходимо окружить свечи и повернуть стартер, чтобы освободить двигатель от топлива.Нагрейте новый комплект свечей и, пока они теплые, затяните в блоке двигателя. Получите двигатель.

ЧИТАЙТЕ ТАКЖЕ: Тюнинг фар на ВАЗ-2110

Двигатель плохо заводится, на панели появляется лампочка с восклицательным знаком, после чего глохнет. Лампа с таким обозначением говорит о том, что стартер еще натянут, хотя двигатель запустился. Скорее всего, зацепления с двигателем не случилось, и стартер сломался. Для устранения неисправности нужно заменить стартер.

ladaautos.ru.

ВАЗ-2110, 8 клапанов (инжектор) не заводятся - почему? :

Автомобиль ВАЗ 2110 8 клапанов (инжектор) очень популярен в России. Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Откройте капот и посмотрите, хорошо ли затянуты клеммы. Банальная причина того, что ВАЗ 2110 8 клапанов (форсунка) не заводится, это плохая посадка плюсовой или минусовой клеммы.Но не исключайте разрядку самого аккумулятора, особенно в зимнее время или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Нормальный пусковой ток Батарея выдает 14-14,5 вольт. Полезный совет от бывалых автомобилистов - зимой снимайте аккумулятор на ночь и храните дома. Так у вас больше шансов на успешный запуск мотора. Вы тратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина стоит во дворе, а не в гараже).А когда машина стоит больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутит?

Одна из причин этого явления - реле. При запуске слушайте щелчки. Если нет, реле вышло из строя. Иногда его коротит «на массу» - сдвиньте, и проблема решится сама собой.

Предохранитель

Не лишним будет проверить такие детали, как предохранители. ВАЗ 2110 Форсунка 8 клапанов может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и посмотрите их целостность. По центру тонкая проволока - при токе выше определенного значения (5.15.20 ампер) горит.

В нашем случае это может быть предохранитель АЗС. Если он не гудит, то проблема в этом однозначно. Часто замена предохранителя возобновляет его работу.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и целые предохранители, нужно проверить свечи.Это одна из частых проблем, возникающих на инжекторных двигателях. Почему-то машина не заводится, а бензин продолжает поступать в камеру сгорания. В итоге свеча топливная топливная. И вместо того, чтобы развить искру, топливную смесь вырезали свечи. Они намокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: поворачивая ключ зажигания, нужно нажимать акселератор «в пол». Так вы просушите камеру сгорания - в нее будет попадать больше воздуха.Если после трех-пяти попыток у вас не получилось запустить мотор, не стоит разряжать аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр. Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он развернется и отремонтировать будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (за основу). Открутите элемент и посмотрите на электрод.Если конец свечи мокрый, а сама она имеет характерный запах бензина, что означает «залито».

Как просушить свечу?

Как мы уже говорили ранее, можно попасть на выжатую педаль газа. Но не всегда получается. Это может быть нефтяной коллапс или нагар. Итак, скрученные свечи делают комнату теплой. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок. Они убивают не только свечи, но и кислородные датчики.ВАЗ 2110 Форсунка 8 клапанов с летящей черной свечой говорит о том, что масло попадает в камеру сгорания. Это могут быть упорные кольца или уплотнения штока клапана.

Но как бы ни было брака, свечу нужно просушить и обработать кислотой. У него нет контакта с электродом - наоборот, так даже лучше. Если нет времени, протереть от налета бензином и установить на место. Часто искра не попадает на электрод из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим на датчики

Иногда машина не заводится из-за неправильно работающей электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. При такой неисправности машина не заводится ни при каких обстоятельствах. Электроника не может зафиксировать положение вала и выдает неисправность в двигателе.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала. Оно должно быть от 500 до 700 Ом.На самом мультиметре ставим предел 200 маршливольт и закрепляем щуп на выходы датчиков.

Стальной предмет тратить несколько раз перед сердечником. Если элемент рабочий, он должен его распознать, и показания выше будут на мультиметре. Если нет, датчик пришел в негодность. Не ремонтируется - только замена.

Фильтры

Бывает, что машина перестает заводиться из-за загрязненного фильтра. Их всего двое. Это топливо и воздух.Вам нужно проверить оба, но сначала последнее (так как его легче удалить). Если его состояние оставляет желать лучшего, его нужно заменить.

При этом воздух не может попасть в цилиндры, из-за чего в камере много бензина и выливает свечи на ВАЗ 2110 8 клапанов. Форсунка может выйти из строя и из-за плохой подачи топлива. В этом случае нужно заменить бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры.Их легко спутать, и они рассчитаны на разное давление.

Форсунка

Основным отличием впрыска от карбюраторной системы питания является отсутствие форсунок в последней. Приготовление смеси происходит под высоким давлением. Если форсунка его не производит, машина плохо заводится и работает нестабильно. из-за выбитого топлива она забита. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если мотор все еще заводится, послушайте двигатель.Если он троит, а форсунка на этом баллоне холодная, значит она пришла в негодность. Очистить его от грязи можно ультразвуком. Выполняли эту процедуру на специализированном стенде.

Плохой запуск и закипание

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой. Однако смешивать Тосола разных марок не нужно. Он может вспениваться, что еще больше ускорит перегрев.

Возможна поломка термостата. ВАЗ 2110 Форсунка 8 клапанов оснащена двухзвездочным элементом.Проверить это очень просто. Для этого потребуется горелка и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузыри идут, а поршень не двигается, значит, деталь неисправна. На металлическом корпусе термостата обозначена температура, при которой он должен работать. Товар не ремонтируется - только замена. В результате система не может регулировать рабочую температуру Тосола. Охлаждающая жидкость движется только по маленькому кругу. А может быть плохо (раз) машина может быть из-за неправильно отрегулированного зажигания.На большинстве «дюжины» стоит трабмлерное зажигание. Здесь необходимо установить правильный угол опережения.

Вывод

Итак, мы выяснили, по каким причинам у автомобиля ВАЗ 2110 не заводится форсунка. При эксплуатации соблюдайте правила замены расходных материалов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Батарею рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и держать в тепле.А Тосол нужно менять каждые два года. Со временем он выделяет соли и выпадает в осадок, который оседает на стенках и препятствует нормальному отводу тепла. Если содержать машину в хорошем техническом состоянии, то проблемы с запуском мотора не страшны.

www.syl.ru.

Почему не заводится форсунка ваз 2110?

ВАЗ 2110 по праву считается одним из самых популярных, востребованных автомобилей на российском рынке. Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома.Особенно покупатели столкнулись с модификацией ВАЗ 21102, оснащенной инжекторным двигателем.

Всем хороша «десятка», но оказалось, что отечественная машина помимо неоспоримых достоинств имеет ряд серьезных недостатков, технических недостатков. К проблемам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейших сбоях выходит из рабочего состояния. Это связано с множеством причин. Расскажем обо всех, дав ответ на вопрос: почему не заводится инжектор ВАЗ 2110?

Вернуться в категорию

Технические характеристики модели

ВАЗ 2110, или, как называют эту машину в народе, «дюжина», впервые появилась на российском рынке в 1996 году, когда произошли серьезные изменения в экономике. .АвтоВАЗу пришлось выпустить совершенно новую модель, которая была призвана удовлетворить изменчивые и теперь довольно требовательные предпочтения закупающего предприятия. На первый взгляд «дюжина» привлекает интересным, неординарным, смелым дизайном, который выпрямлен из всех предыдущих работ АвтоВАЗа, таким простым, лаконичным.

При сборке были применены новые технологии, а техническая часть порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выпустил в продажу огромное количество модификаций, каждая из которых была по-своему хороша, каждая нашла своего покупателя.Таким образом, штатная машина 2110, оснащенная бензиновым карбюраторным 8-клапанным мотором, стала трамплином, с которого начался старт всех других, более мощных версий.

Аналогичная модификация, ВАЗ 21102, получила широкое признание благодаря простоте эксплуатации и хорошей работе. ВАЗ 21102 шел с таким же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим в паре с передним приводом и МКПП. ВАЗ 21102 часто можно встретить в гаражах автомобилистов. Основная его проблема, как и в автомобиле 2110, в том, что двигатель 21102 не заводится или плохо запускается.

После стандартных версий пошли посильнее. 21103 комплектуется 16-клапанным инжектором объемом 1,5 л. Чуть позже появилась двухлитровая версия 21106, выступающая вместе с силовым агрегатом Opel. Эта версия приятно удивила отличной динамикой и хорошими скоростными показателями. За дополнительную плату можно приобрести как модификации комплекта, так и спортивную версию, что, на наш взгляд, вызывает наибольший интерес.

Положительной стороной «десятки» является ее способность разгоняться до 200 км / ч.Стоит сравнить его с более поздней версией, Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в люксовой модификации, а стандартная скорость составляет 167 км / ч.

Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Конечно, машину нельзя отнести к категории экономичных, но и к категории прожорливых тоже не относится, что уже очень хорошо. И последнее, что примечательно в рассматриваемой машине, это то, чем она пополняется.

Отремонтировать машину вполне возможно, в отличие, например, от «немцев», «опеля» или «мерседеса», изобилующих сложнейшим электронным оборудованием. Детали на «десятке» стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах модели инжектора ВАЗ 2110, о том, что стоит знать водителю, оторвавшемуся за рулем этой «рабочей лошадки».

Вернуться в категорию

Проблемы с двигателем автомобиля

Самая частая проблема инжекторного двигателя ВАЗ 2110 в том, что он плохо заводится или вообще глохнет.Особенно эта проблема проявляется в морозную пору, которая становится настоящим испытанием на прочность для любого автомобиля. В сильные морозы завести машину практически невозможно. Но если в холодное время это нормальное явление, не говорящее о серьезных технических неисправностях и необходимости срочного ремонта, то при теплом дворе проблемы с двигателем заявляют в другом.

Так что же делать, если мотор заводится или не заводится вообще? Первой причиной может быть проблема в аккумуляторе. Аккумулятор потерял мощность, а силовой агрегат не в состоянии заработать в полную силу, машина начинает хуже заводиться.Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под крышку капота. Если индикатор батареи красный, это означает, что батарея разряжена.

Все, что вам нужно для решения проблемы, - это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 заводится долго, - это проблема в бензонасосе. Проверьте систему следующим образом. Если в свечах есть искра, но двигатель все равно не хочет заводиться, это говорит только об одном - поломке в помпе.

Скорее всего, где-то образовалась микротрещина или другой дефект, сломавший бензонасос. По цепной реакции отказ дали другие системы, что, в конечном итоге, отразилось на запуске двигателя. Немаловажную роль играет то, что машина плохо заводится, датчики распредвала стоят. Чтобы понять, рабочие или нет, достаточно просто повернуть ключ зажигания.

Если свечи не искрились, значит, датчики слетели и их нужно заменить.Ставя новые устройства, можно заводить двигатель. Кроме того, когда двигатель глохнет, неплохо было бы проверить состояние статтера, который также сильно влияет на работу двигателя. Часто бывает ситуация при заливке свечей ВАЗ 2110. В этом случае машина не сдвинется с места, как бы вы ни старались.

Но эта проблема легко решается. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: Запасные свечи всегда берите с собой в бардачок, чтобы не тратить время в критическом случае.Эту процедуру можно будет проделать позже, спокойно, у себя в гараже. А пока лучше заменить детали.

И, наконец, последняя причина кроется в системе охранной сигнализации. Конечно, не в звуковом оповещении. Сигнализация - это сложная конструкция, которая неразрывно связана с другими системами, в том числе с системой зажигания. Если в системе безопасности наблюдается даже самая малая поломка, это, похоже, не отражается самым негативным образом на запуске двигателя.

Диагностика сигнализации - дело непростое, и эту процедуру лучше всего проводить в хорошем автосервисе.Но если поломку застали врасплох и нужно срочно что-то сделать с собой, то определить неисправность можно будет по исключениям. Сначала посмотрите на топливный насос, который чаще всего выводит двигатель.

Если насос работает качественно, накачивает топливо хорошо, а предупредительная информация о критическом состоянии системы на приборы не выдается; Если датчики исправны и остальные устройства и детали, упомянутые выше, тоже, можно сделать вывод, что сигнализация неисправна.Здесь, скорее всего, произошло нарушение в микросхеме, батареях или выносных жилах.

Устройство любой машины сложно. Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда вообще к их отказу. Некоторые автовладельцы сталкиваются с проблемой - заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора.Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

  1. Топливный насос
  2. Датчики коленвала и распределительного вала
  3. Свечи зажигания
  4. Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начните проверку бензонасосом.Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

  1. Нужно отсоединить минусовую клемму АКБ.

2. Затем открутите крышку топливного насоса.

3.На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. Б. Эта стадия понадобится. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите.

7.Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками. Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, работает бензонасос, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

  1. Для начала нужно демонтировать форсунки.Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
  2. Запустите двигатель и повторяйте, пока не перестанет реагировать на повороты ключа. Так вы сможете снизить давление в системе;
  3. Снимаем минусовую клемму с АКБ, а также пандус нужно отсоединять патрубки и разъемы;
  4. Демонтировать впускной коллектор с дроссельной заслонкой и форсункой;
  5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
  6. Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

  1. Прежде всего, необходимо снять резиновые кольца. Тогда лучше всего на их место установить новые;
  2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
  3. Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
  4. Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов.Его необходимо подключать к патрубкам максимально плотно и герметично;
  5. Теперь нужно подать инструмент для промывки и нажать на кнопку. Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить. После этого запустить мотор. Если он становится, значит проблема в неисправной свече. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую ​​неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

  1. Для облегчения демонтажа лучше всего снять воздушный фильтр корпуса, а также необходимо отсоединить минусовую клемму от АКБ;
  2. Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем
  3. тягового реле.
  4. Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится - не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Карбюраторный 16-ти клапанный двигатель ВАЗ. Ставим готовый двигатель

Сердце автомобиля ВАЗ 2109 - его двигатель.Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанным, отличается лучшей нагрузкой при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

  • Расположение цилиндров в один ряд, в подкапотном пространстве, устройство поперечное.
  • Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 - 3 - 4 - 2, шкив коленчатого вала ведет счет.
  • Распределение фаз впрыска - система питания агрегата.
  • Управляет контроллером двигателя.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева - термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади - масляный фильтр, деление коллектора, датчик положения коленвала.
  • Спереди - впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна методом литья.
  • Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
    Маркировка класса цилиндра производится латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников. Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
    От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
    Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
  • Вкладыши шатунных и коренных подшипников изготовлены из стали алюминиевой, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
    Отсутствуют канавки на нижних коренных вкладышах, верхнем вкладышах на третьей опоре и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
  • Масло к шейкам шатунов подается через коренные сквозные отверстия, просверленные в каналах вала коленчатого вала, закрытые пробками.
  • Коленчатый вал установлен перед приводом распределительного вала. Он к нему подключен, служит гасителем колебаний коленчатого вала.
  • За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
  • Поршни алюминиевые. В продольном сечении юбка конической формы, в поперечном - овальная.
    На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец. Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
    На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отведению теплового поршня к цилиндру:

  • Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

  • С обеих сторон головки вверху по пять опор, для установки распредвалов.
  • 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
    Опорный ролик находится под печатным распредвалом, а растяжка - под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
    Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
  • Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
    От загрязнения отверстия защищают маслосъемные колпачки, детали из маслостойкой резины.
  • V-образные в два ряда - стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в действие гидротриферами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапии позволяет корпусу гидротрода поворачиваться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
    Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя сливы из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

  • Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, - верх.
    Снаружи складчатые кранчи выполнены в виде усеченного конуса, внутри - три упорных башмака, которые входят в шток клапана, паз.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
    На стенки цилиндров, затем на пальцы, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
  • Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

  • Головка блока цилиндров V16, снабженная ресивером и коллекторами.
  • Сопло дроссельной заслонки, в котором находится датчик управления, в положении которого находится дроссельная заслонка.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высоковольтная.
  • Проводка на форсунках и под капотом.
  • Бензиновая сборка.
  • Указатель уровня масла.
  • Магистраль и трубки для подачи топлива.
  • Генератор.
  • Рампа с насадками.
  • VS 5.1 ... -42 контроллер
  • Датчик положения коленвала.
  • Датчик скорости.
  • Электропроводка до АЗС.
  • Кронштейн генератора.
  • Устройство для натяжения ремня.
  • Стержни.
  • Шкив коленчатого вала и генератор.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блока, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

  • ГБ, бензобак, топливные трубки сняты.
  • Демонстрация всей системы зажигания.
  • Генератор, термостат и все ремни и шкивы очищены.
  • Установлен новый бензобак с топливным насосом. Фото представлено ниже.

  • Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Поддон удален.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
  • Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

  • Поменять форсунки для всей системы охлаждения.
  • Производятся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
  • Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
  • Топливный бак подключается к магистрали, после установки на место.
  • Электропроводка к ТНВД выполняется от блока управления.
  • Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя продлевать, а в стенке моторного отсека вырежьте лишнее отверстие.

  • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
  • Меняет помпу.
  • Установлен новый сапун для вентиляции картера, который приобретается одновременно с маслозондом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Соединение для форсунок охлаждающей жидкости.
  • Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
  • Устанавливается по меткам ремня.
  • Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

  • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один болт из старого и один новый, под который есть отверстие на колодке.
  • Все датчики установлены: на крышке масляного насоса - ДПКВ, возле шкива вала впускного КРУ - датчик фазы, в блоке -, а в блоке и термостате - датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
  • Крышка клапана надевается на герметик.
  • Модуль зажигания, дроссель, ресивер, гофра, Свечи выставлены. Поддерживает проводку к датчикам.
  • Поставил воздушный фильтр, новый трос.
  • Установить новый паук, резонатор. Глушитель может остаться старым.
  • Масло, охлаждающая жидкость, бензин.
  • Электропроводка подключается в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Объект переделки нанесен на карбюраторную модификацию двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель - переделка в 16-клапанный инжектор путем установки блока цилиндров главного двигателя от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливалась 16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания.На малых оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

  • GBC 16V,
  • с коллектором и ресивером,
  • датчик детонации,
  • дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • DMRV,
  • выхлопная труба с постоянным током,
  • термостат с датчиком ,
  • оба ролика,
  • шкивы распределительного вала,
  • датчик фаз,
  • крышка газораспределительного механизма
  • комплект проводов
  • контроллер,
  • полностью оборудованная топливопровод и бензобак,
  • указатель и датчик уровня масла ,
  • датчик положения кВ,
  • рампа с комплектом форсунок,
  • поршни с кольцами и пальцами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленчатого вала
  • шатуны
  • привод генератора,
  • корпус масляного насоса с зип датчика положения,
  • выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

  • Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
  • Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
  • Поддон снят. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
  • Масляный насос заменен на другой, на крышке которого есть проба для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
  • Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
  • Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укоротить болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
  • Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак Устанавливается на место и подключается к автомагистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
  • Чтобы не протягивать новую проводку, можно в процессе установки в стене моторного отсека вырезать отверстие как на ВАЗ-2110.
  • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
  • Навесной насос от ВАЗ-2112.
  • Для вентиляции заменен картер на новый от ВАЗ-2112, приобретается с масломерным щупом.
  • Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
  • Термостат установлен ОТ. инжектор Двигатель "Самара" - 21082.
  • Форсунки системы охлаждения подключены.
  • Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн - от инжектора «восьмерка», весь комплект продается в сборе.
  • Все датчики установлены на место. Датчик температуры Остается старый, а для термостата необходимо покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
  • Крышка клапана монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
  • Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
  • Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • тозольная трубка;
  • масляный насос;
  • масло Картер;
  • различных датчиков;
  • коленчатый вал
  • и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно помогает сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя нужно доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также необходимо улучшить. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:



Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

  1. Диаметр равен 8-клапанному болту;
  2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.


GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. это отличный способ для того, чтобы еще больше увеличить грузоподъемность своих автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга.Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

  1. Увеличить мощность.
  2. Улучшение звуковых характеристик На большой скорости.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа Блок питания.
  5. Не требуется постоянная установка клапанов.

Но есть недостатки:

  1. Для замены в гараже понадобится много деталей и инструментов.
  2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

  1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
  2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

  1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки. Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался.Проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
  4. Отличная замена бачку "девятка" - аналог от 2112. Детали по размерам совпадают, но у них другое устройство, что не является препятствием для установки.
  5. Для топливных магистралей нужно взять трубки медные, которые лучше гнуть.
  6. Теперь можно наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют - можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
  10. На стартере придется менять бендикс с 12 на 9 зубьев.
  11. Последняя переделка - это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает разместить все детали на своих местах.

ВАЗ 2112 16кл не заводится

В идеале проблему нужно искать с помощью диагностического сканера. Но можно и по старинке, как уже было сказано выше: проверить наличие искры и подачу топлива. При включении зажигания срабатывает бензонасос, слышно гудение под задним сиденьем? Если нет, проверьте предохранитель и разъем топливного насоса.Предохранитель топливного насоса находится в блоке за центральной консолью, для доступа к нему нужно снять крышку в ногах переднего пассажира. Нам понадобится предохранитель с цифрой 3 (заправка, форсунки). Помимо него стоит проверить предохранитель 1 (контроллер), а также реле 5 (топливный насос) и реле 6 (основное). Также стоит проверить разъем бензонасоса, проблема в плохом контакте на разъеме. Скручивание свечи можно проверить на искре, надев на нее свечной колпачок, прислонив свечу к корпусу и покрутив стартер.При этом на твиттере свечки будет видно, осталось ли горючее или свеча сухим. Часто бывает, что он не запускается из-за неисправности в цепи датчика положения коленвала, определяющего момент подачи топлива и бенгальских огней. Расположение датчика на четвертом фото. Не лишним будет снять кожух и заглянуть в привод ГРМ - ремень мог порваться. Что ж, убедитесь, что в баке достаточно бензина, ведь датчик топлива может содержать.


На ВАЗ 2110 не заводится стартер, довольно часто владельцев отечественных автомобилей интересует вопрос, почему стартер крутится, а ВАЗ 2110, 2112, 2114 не заводится. Такой неприятный момент может возникнуть в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских. Каждому водителю этих моделей желательно ознакомиться со списком возможных неисправностей. Это позволит в некоторых случаях самостоятельно найти проблему, а затем устранить ее и продолжить работу машины.

Стартер крутит, но ВАЗ 2110, 2112, 2114 и 2115 не заводятся. Чаще всего это происходит в холодное время года, а при отсутствии должного ухода и автосервиса может произойти в любой момент. В этой статье мы подробно опробуем все возможные проблемы с запуском двигателя в любое время года. Подобные неисправности могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему двигатель не запускается

Трудности с запуском или его невозможность могут возникнуть по разным причинам.Виновников следует искать в таких устройствах:

  1. Неисправности топливной системы для всех типов двигателей;
  2. Проблемы в электрооборудовании станка.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Мы не будем касаться проблем с аккумулятором и стартером, предположим, что с ними все в порядке, поэтому остановимся только на проблемах блока питания.

Топливная система, что с ней?

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи. Подача топлива в обе системы осуществляется от АЗС. В модели карбюратора он имеет механический привод, в моделях с впрыском - это электронасос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Электроприводная АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель. Но большинство проблем в топливной системе заложены в форсунках.

В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата. При выходе из строя ДПКВ запуск двигателя невозможен.Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

А что может быть с электрооборудованием?

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь гореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи.Не бывает, чтобы при этом вышли из строя все устройства, поэтому о них стоит рассказать отдельно.

Считаем, что трамблер установлен правильно, в этом случае выход из строя может произойти по причине поломки крышки или бегунка, отказа датчика Холла. Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания. Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.

Форсунки работают вместе с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра. В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может быть вызвана высоковольтной катушкой. Он не создает напряжения, которое может вызвать искру для воспламенения топливно-воздушной смеси.Проверить ее работу можно, если вывернуть цилиндрическую свечу и вместе с высоковольтным проводом убедиться в ее контакте с массой мотора. В это время нужно пролистать стартер и посмотреть на свечу. Отсутствие искры подтверждает неисправность катушки зажигания.

Невозможно не остановиться на таких элементах систем зажигания, как свечи. Именно они воспламеняют топливную смесь в рабочих цилиндрах двигателя. В процессе их работы возникают металлические части их электродов, после чего зазор увеличивается, запуск двигателя затрудняется, и он становится невозможным вообще.Регулярно проверяйте состояние свечей, особенно их зазор. Тогда проблем удастся избежать.

Еще можно продолжить обзор ситуаций, когда крутит стартер, но ВАЗ 2110, 2112, 2114 не заводится. Абсолютно все случаи учесть просто невозможно, но чтобы избежать таких ситуаций, своевременно проводить нормативные работы по обслуживанию машины, применять только качественные эксплуатационные жидкости.

Не заводится ВАЗ 2110 Форсунка, стартер выкручиваем

Ситуация, при которой не заводится ваша машина, досталась наверное каждому автомобилисту и удовольствия от этого мало, особенно если это случается в дороге.

Для начала рекомендуется провести общую диагностику двигателя и попытаться выявить неисправность. В этой ситуации для определения неисправности Силовой установки ВАЗ 2110 рекомендуется проверить все операционные системы двигателя, следуя совместно с частным.

Стартер крутит, но двигатель не цепляется.

То, что при повороте ключа двигатель под действием крутящего момента стартера начинает вращательное движение, - неплохой знак.В первую очередь указывается, что неисправность заключается в нарушении одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Включенные случаи поломки узлов кривошипно-шатунных и газораспределительных механизмов не учитываются, так как эти поломки крайне редки).

Возможные неисправности системы подачи топлива ВАЗ 2110

Рассматриваются одни из основных неисправностей системы гидроразрыва:

  • форсунки распределенного впрыска

Для диагностики работоспособности топливного насоса необходимо снять шланг с топливной рампой и проверить давление в системе.При необходимости давление измеряется специальным манометром. В случае, когда в топливной магистрали нет давления, необходимо проверить работу топливного насоса, а также правильность работы электрической цепи.

Заглушку форсунок топливных форсунок можно проверить, сняв топливную рампу. Хорошая топливная форсунка должна распылять топливо в парообразном состоянии. Неисправна или забита форсунка, не распыляется, бензин вообще не течет, либо смывается струей.

Не проходимость всех форсунок, тоже может свидетельствовать о некорректной работе электронного блока управления.

Характеристика Системы зажигания ВАЗ 2110

При полной работоспособности системы подачи топлива и распределенного впрыска необходимо проверить систему зажигания автомобиля.

В данной системе нарушения возможны в следующих узлах:

  1. Неисправность свечи зажигания. Как правило, на выходе 1-2 свечи зажигания машина заведется, но жестко или будет слышен сбор мотора.
  2. Автомобиль высоковольтных проводов, при несвоевременной замене армированных проводов они могут выйти из строя.Соответственно и напряжение на свечи не потечет.
  3. Неисправность модуля зажигания. Преобразователь электрического тока в момент заполнения искры может выйти из строя в такой ситуации, необходимо проверить выходное напряжение.

Возможные неисправности в ГРМ

Неисправность автомобиля - беда для хозяина, особенно если машина вдруг перестала заводиться. Если ВАЗ 2112 не заводится, проблема может заключаться в хождении в разных узлах автомобиля.Многие поломки легко устраняются своими руками, поэтому, прежде чем обращаться в мастерскую, мы стараемся найти себя и устранить причину выхода из строя мотора. Чаще всего двигатель не запускается из-за выхода из строя одного из элементов, отвечающих за запуск, зажигание или питание.

Проверка системы пуска

Поломка в системе пуска в основном связана с неработающим стартером. Если при включении зажигания звука стартера не слышно, в первую очередь проверьте соединительные контакты на целостность.После этого убеждаемся, что в цепи, отвечающей за включение стартера, не было ни поломки, ни короткого замыкания. Неисправность этой детали может быть вызвана выходом из строя тягового реле. Если при включении стартера звук в виде множественных щелчков, неисправность вызвана сгоревшей обмоткой тягового реле, а не заряженным аккумулятором, слабыми контактами в цепи подключения стартера. Если стартер работает, но не крутится или быстро вращается, ВАЗ 2112 не запускается из-за пломбы АКБ, сгоревших контактов на реле метки, изношенных щеток стартера, загрязненного коллектора, замыкания в обмотках или нарушенных контактов .

Если стартер проворачивается, но маховик остается в исходном положении, рекомендуется проверить, не поврежден ли крепежный контакт картера сцепления со стартером. Причиной поломки в этом случае может быть износ зубьев маховика или ведущей шестерни. Если после запуска двигателя стартер не начинает работать, проверьте муфту свободного хода и контактные реле. При обнаружении одной из перечисленных неисправностей важно немедленно остановить двигатель.

Диагностика системы зажигания

Если ВАЗ 2112 не заводится, а со стартером все в порядке, переходите к диагностике системы зажигания.Установите на автомобиль нейтральную передачу и стояночный тормоз. Включив зажигание, проверьте, нет ли повреждений или отходов контактов на высоковольтных проводах, ведущих к свечам и модулю зажигания. После этого исследуем соединения и целостность низковольтных проводов системы зажигания. Со сроком службы убеждаемся, что в свечах есть искра. Если искр нет, придется устанавливать новые высоковольтные провода. Чтобы убедиться, что причина выхода из строя двигателя ВАЗ 2112 именно в этой проблеме, можно взять провода от исправной машины и проверить, будет ли искра.При отсутствии искры заменяем модуль зажигания. Если искра есть, производим замену свечей. Причина неисправности зажигания кроется в поломке системы управления двигателем.

Проверка системы питания на ВАЗ 2112

Устранив вышеперечисленные поломки, перейти к проверке системы питания на ВАЗ 2112. Если ВАЗ 2112 не заводится, нужно убедиться, что давление топлива на желаемом уровне в топливе рапс. Бывает, что двигатель автомобиля не запускается из-за загрязненного воздушного фильтра, нарушенных электрических контактов, ведущих к колодкам впрыска топлива.Мог выйти из строя топливный насос или регулятор давления топлива. Если при включении зажигания не слышен звук от работы бензонасоса, значит, причина отказа двигателя - запуск двигателя из-за выхода из строя данной запчасти. Проверив все системы, но не выяснив причину поломки, рекомендуется обратиться в сервисный центр для дальнейшей диагностики.

Стартерное устройство считается одним из основных механизмов системы зажигания в любом автомобиле, и машина отечественного производства не исключение.При выходе из строя водитель просто не сможет запустить двигатель, соответственно, полноценная эксплуатация автомобиля будет невозможна. По каким причинам в ВАЗ 2112 его нет и как поменять этот прибор при необходимости, мы расскажем ниже.

[Скрыть]

Возможные неисправности стартера: причины и признаки

Основные узлы элементов механизма

Итак, для начала разберемся с неисправностями, при которых не крутится стартер на ВАЗ 2112.

Если двигатель не запускается, это не значит, что проблема кроется в этом устройстве, поэтому сначала нужно убедиться, что проблема не в разряженном аккумуляторе:

  1. Если при попытке запустить 2111 с коленвала клавиша, частые часы устройства выключаются один раз или устройство раздается, это как бы показывает разряд АКБ. Также причина может быть в плохом контакте клемм с аккумулятором или в отсоединении или плохой контактной массе механизма.
  2. Если при крушении двигателя от ключа вы услышали всего один щелчок, при этом, соответственно, мотор не запустится, скорее всего, проблема кроется в сгоревших прочностных контактах. В частности, речь идет о реле втягивающего механизма. Из-за возгорания эти контакты не смогут проводить напряжение. Бывает и так, что мотор от ключа на ВАЗ 2112 не крутит стартер, но контакты предназначены, если да, то причину следует искать в нерабочем электромоторе механизма или его приводе.
  3. Появление нехарактерного шума при работе устройства может быть связано с износом втулок подшипников. Кроме того, причиной может быть ранение в износе шек на валу якоря.
  4. Необходимо проверить качество монтажа устройства. Не исключено, что проблемы в его работе связаны с ослаблением саморезов саморезов. При этом следует учитывать, что вибрации могут негативно сказаться на работоспособности механизма.
  5. Также причина может быть в повреждении приводных зубьев (автор видео - канал Lexin).

Окончательная диагностика стартера перед заменой

Если стартер на ВАЗ 2112 не позволяет запустить двигатель до начала ремонта, следует провести полную диагностику устройства. Для начала вам нужно будет открыть капот и демонтировать фильтрующий элемент воздуха, для этого следует открутить болт на корпусе и отбраковкой ослабить хомут на шланге.

Сама старшая ВАЗ 2112 находится непосредственно под корпусом воздушного фильтра, процедура диагностики проводится так:

  1. Для начала нужно проверить, насколько качественно провода подключены к механизму.Есть шанс, что проблема именно в электроосаждении.
  2. Если проводка целая, то включите оптику. При разряженном аккумуляторе свет фонаря будет довольно слабым.
  3. Отсоединить провода от разъемов замка зажигания, затем соединить их между собой (провода 30 и 50 в соответствии со схемой автомобиля). При кратковременном замыкании контактов механизм начнет крутиться, если так, то причина кроется в замке зажигания.
  4. С оперативным замком подключается дополнительный провод с разъемом и реле, а также с плюсовым выводом аккумуляторной батареи.В том случае, если стартерный узел работает, это может указывать на проблемы в работе АКБ на реле.
  5. Если эти действия не помогли выявить неисправность, то придется разобрать узел и проверить его более подробно (автор видео - автоэлектрик ВЧ).

Ремонт и замена механизма своими руками

Если силовой агрегат не запускается, необходимо произвести ремонт стартера ВАЗ.

Порядок действий следующий:

  1. В первую очередь отключаем аккумулятор, после чего отключаем провод, подключенный к тяговому реле.
  2. С помощью гаечного ключа на 13 вам нужно будет открутить гайку, фиксирующую положительный контакт кабеля, соединяющего аккумулятор с местом стартера. Сам провод можно после этого демонтировать.
  3. Далее нужно будет открутить гайки, которыми механизм крепится к сцеплению. Для откручивания гаек понадобится гаечный ключ на 15.
  4. Выполнив эти действия, можно снять стартовый узел. Если вы планируете заменить его на новый, то на этом этапе можно произвести замену. При замене необходимо учитывать расположение проводов, перепутать их ни в коем случае нельзя. Поэтому перед отключением проводов желательно их промаркировать. Если вы не хотите менять механизм, и планируете его отремонтировать, то можете приступить к его разборке.
  5. Для разборки понадобится гаечный ключ на 10, с его помощью можно открутить гайку на реле, и демонтировать провод, подключенный к стартеру.
  6. Реле винта, фиксирующего его на узле стартера, нужно открутить ключом на 8.Сделав его, можно сделать разборку реле.
  7. После снятия реле можно увидеть прокладку, которая находится между передней крышкой механизма и самим реле. Чтобы его разобрать, его тоже следует снять, но при разборке стоит обратить внимание на его состояние. Если вы видите, что уплотнительный элемент изношен и его качество достаточно низкое, лучше заменить этот элемент.
  8. При демонтаже пломбы нужно будет снять пружины, а также анкер.
  9. Следующим шагом станет устранение разливов на стоянках.
  10. После выполнения этих действий можно демонтировать механизм со шпильками с самим якорем. После этого необходимо произвести тщательную очистку внутренних деталей и узлов устройства. Для правильного ремонта следует произвести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма довольно сложная, поэтому не каждый автомобилист выбирает этот способ - иногда проще просто заменить узел на новый.В частности, это будет необходимо, если процесс ремонта не дал результатов.

Невозможность запуска двигателя на ВАЗ 2112 - стандартная проблема данной модели (особенно с мотором с 16 клапанами). Лучшее решение для определения основной проблемы - использование диагностического стенда.

При отсутствии такой возможности можно частично проверить руки на месте.

Неправильная работа электрооборудования

Чаще всего причина неисправности кроется в неправильной работе электрооборудования.Это одна из самых частых проблем, связанных с отказом от запуска. В первую очередь нужно проверить работу электронного блока управления. Выглядит это так:

Часто в контактных группах, других узлах системы зажигания банально падает вода. Это приводит к окислению контактов, отсутствию подачи напряжения.

Проблемы могут быть связаны с реле бензонасоса, а также стартером. Не стоит забывать о проверке контактов, различных подключений. Часто проблема кроется в «массе» - ноль в проводке просто отсутствует.

Иногда причина невозможности запуска кроется в сигнализации - ее поломка, неправильная настройка часто приводит к невозможности запуска двигателя. При отсутствии необходимых инструментов опыт установки «сигнализации» самостоятельно справиться с проблемой будет затруднительно.

Неисправность топливной системы

Принцип работы топливной системы ВАЗ 2112 мало чем отличается от аналогичных автомобилей с системой впрыска.Часто проблема чисто механическая - забивается сеть АЗС.

Что приводит к невозможности подачи топлива под нужным давлением в камеру сгорания. Нарезанная сетка топливного насоса выглядит так:

Важным фактором в двигателе автомобиля является именно общее состояние топливной системы. Если машина не заводится или плохо схватывается, она постоянно глохнет - проблема может быть в некорректной работе аппарели форсунок. Проверка довольно проста и ее можно сделать самостоятельно:

  • открывание специальной пробкой - она ​​черная, расположена на одном из концов аппарели;
  • наличие давления определяется просто - достаточно лишь поднести руку к лунке.

Часто бывает, что давление в рампе присутствует. Но машина продолжает плохо заводиться. В этом случае стоит перейти к следующему этапу - проверке работы топливного насоса. Иногда проблема кроется в карбюраторе. Автомобили модели ВАЗ 2112 с такой системой впрыска сложно продать. Если запуск на холоде затруднен - ​​то проблема кроется, скорее всего, в электрике.

Проблемы в работе АЗС

В отличие от других моделей, выпущенных ранее ВАЗовскими заводами, в модели 2112 топливный насос расположен непосредственно в салоне за задним сиденьем.В первую очередь необходимо проверить, подается ли питание на помпу. Сделать это очень просто - достаточно использовать мультиметр:

  • установить переключатель прибора в режим проверки напряжения отключения, до 20 В;
  • снимаем специальную клемму с помпы;
  • с помощью щупа проверить питание при включенном зажигании.

Если питание есть, но бензин все равно не подается - то необходимо просто заменить деталь на новую.Ремонт не имеет экономического смысла.

Стоимость помпы на ВАЗ 2112 обычно не превышает 1,5 тысячи рублей. Если искра есть, но мотор глохнет на ходу (в том числе на холостом ходу) - проблема может быть в низком давлении.

Неисправность системы зажигания автомобиля

Часто не удается запустить двигатель автомобиля кроется в поломке системы зажигания. Основные узлы, проверка которых будет необходима:

Аккумуляторная батарея
  • ;
  • замок зажигания;
  • свечей;
  • катушек зажигания;
  • Датчик положения коленвала.

Часто проблему доставляет АКБ - особенно если дела идут зимой. Аккумулятор может выйти из строя из-за холодной погоды. Либо контакты окислились, есть обрыв одного из проводов питания. Все это может стать причиной серьезных неисправностей. Проверить аккумулятор сравнительно просто:

  • с помощью тестера измеряется напряжение на контактах - оно должно быть не менее 12,6 В;
  • используется отпариватель - измеряется плотность электролита (а нормальное значение этой величины зависит от температуры окружающей среды).

Еще одно слабое место - замок зажигания. Из стоя часто бывает контактная группа. Обычно просто выгорает. В результате просто перестают работать положительные контакты, питающие стартер. В этом случае вам потребуется заменить. Проверить работоспособность замка зажигания можно только одним способом - разобрать его.

Свечи зажигания

Первое, что нужно подумать о наличии питания и замка зажигания - это целостность свечей.Так как даже если есть искра - они могут работать некорректно. Проверить их достаточно просто:

    Свеча
  • выкручивается из башмака специальным ключом;
  • им обедают в одном из повелов;
  • дальше нужно "остудить" стартер.

Искра между центральным и боковым электродами должна быть синей. Если и красный - нет - свечу нужно заменить. Этот предмет является расходным материалом. По регламенту, вне зависимости от рекомендаций производителя, замену их нужно менять каждые 10 тыс. Км.

Проверка катушек зажигания

Часто отсутствие искры на одной из свечей связано не с ее выходом из строя, а с другими причинами. Например, проблема в катушке зажигания. Проверить относительно просто:

  • необходимо снять катушку с места посадки;
  • необходимо проверить внутреннее сопротивление - это можно сделать обычным тестером - значение должно быть от 0,0 до 0,3 Ом;
  • далее идет первичная обмотка.

При отсутствии показаний или если они не соответствуют номиналу - катушку следует заменить на новую. Такие детали не предполагают ремонта.

Проверить стартер

Стартеры, устанавливаемые на ВАЗ 2112, относительно надежны. Но если после всех вышеперечисленных проверок не удалось выявить причину невозможности запуска, то ее следует удалить для диагностики.

Самостоятельно разобрать, проверить все его комплектующие будет крайне сложно.В первую очередь нужно проверить: поступает ли напряжение на силовые контакты? Часто именно обрыв кабеля, холла, окисления контакта и приводит к невозможности запуска мотора.

Так как на обмотке стартера нет напряжения. Процесс диагностики автомобиля может занять много времени. Поэтому начинать следует с очевидных и наиболее частых неисправностей.

Следует отметить - если есть проблемы с запуском до горячей неисправности, определить сложно.Если вы не можете справиться с ремонтом, стоит обратиться в квалифицированный сервис.

ВАЗ 2112

иногда глохнет на холостом ходу. Топливный насос и сеть

Неисправность, при которой автомобиль ВАЗ-2112 глохнет через пару секунд после запуска двигателя, доставляет водителю массу отрицательных эмоций. Но чтобы самостоятельно найти причину этой неисправности, нужно знать, что это может произойти. Если вы не владеете этими знаниями, то выход один, обратитесь к хорошим специалистам, которые проведут диагностику двигателя.

Первой причиной данной неисправности может быть регулятор холостого хода. (RXX), который находится на дроссельном узле. Убежден, что именно он неисправен следующим образом. Откройте капот своего ВАЗ-2112, ищите воздушный фильтр, вот между ними и шлангом впускной трубы установлен датчик массового расхода (ДМРВ).

Снимите с него клемму и попробуйте завести двигатель своего автомобиля. Если двигатель заведен, а при отпускании педали газа оборот коленвала в районе полторы тысячи, это будет означать, что регулятор холостого хода в рабочем состоянии.Так как он поддерживает такие обороты при снятии клеммы с датчика массового расхода. Аналогичную проверку можно провести и при снятии клеммы с датчика положения дроссельной заслонки (ДПДЗ). Он расположен сбоку от высоты дроссельного узла.

Если двигатель при этих двух проверках тоже запускается, а потом сразу глохнет, то можно винить в этом регулятор холостого хода или идущие к нему провода. Но чтобы вынести ему окончательный приговор, нужно будет проверить состояние дроссельного узла, так как он имеет склонность к загрязнениям, не позволяющим сдвинуть шток.В этом случае даже исправный регулятор холостого хода не может выполнять предназначенную ему функцию регулирования оборотов коленчатого вала двигателя.

Если выяснилось, что в этой неисправности виноват регулятор холостого хода, и вы приобрели новый RXX, то перед его установкой вместо неисправного регулятора нужно будет отключить аккумулятор, сняв минусовую клемму. Подошло время снять этот терминал и начать установку нового RXX. Если вы проделали эту работу быстро, то обратно второстепенный вывод ставят на место не ранее, чем через 20 минут с момента его снятия.Затем включите зажигание и держите его включенным двадцать секунд. Затем выключают зажигание и только после этих действий пытаются запустить двигатель своей машины. Это делается для того, чтобы сбросить настройки электронного блока управления (ЭБУ), иначе он снова выдаст эту ошибку.

Если где-нибудь в пути заглохла ваша машина ВАЗ 2112, она ненадолго заводится, а потом снова гаснет, устранить неисправность в полевых условиях вряд ли удастся. Хотя правил без исключения нет, бывает, что в баке банально кончилось топливо, а датчик врет.Но как ни странно, обнаружить поломку в автомобиле намного проще, когда он не подает признаков жизни. Удастся ли его реанимировать в дороге - вопрос сложный, но попробовать стоит. Есть несколько рекомендаций.

Что могло сломаться?

Если автомат не работает, значит сломался мотор. Это часто можно услышать от неопытного водителя. Но в машине, помимо двигателя, много разных элементов, от работы которых зависит силовой агрегат.Если автомобиль не до конца «умер» и при вращении стартера он подает признаки жизни, «чихает» или «стреляет» в выхлопную трубу, то неисправность найти сложнее.

Неисправность, вызвавшая остановку двигателя, скрыта в одной из трех систем ВАЗ 2112:

  • электрооборудование и электроснабжение;
  • система подачи топлива;
  • газораспределительный механизм и поршневая группа.

Следует понимать, что при низком уровне охлаждающей жидкости или масла в картере двигатель не заглохнет, может выйти из строя от перегрева или недостатка смазки.Поэтому важно вспомнить обстоятельства, предшествовавшие отказу двигателя. Одно дело, когда силовой агрегат просто остановился на ходу, другое - если до этого слышны посторонние стуки или выстрелы в выхлопе. В первом случае скорее всего виновата электрическая часть.

Признаком второй ситуации часто является обрыв ремня ГРМ, который легко обнаружить, сняв его верхний пластиковый кожух. Ремень можно менять в пути, если есть запасной, иначе придется искать деталь или буксировку.Если стартер не может провернуть коленчатый вал Двигатель при попытке запуска, причин может быть две:

  • произошла поломка в цепи генератора, в результате чего послужила аккумуляторная батарея, которая в результате разрядилась;
  • из-за отсутствия смазки заклинило коленвал.

В обеих ситуациях нужно искать способ доставить машину в ремонт, в дороге ничего не сделаешь.

Неисправность электрооборудования

Есть несколько причин, из-за которых двигатель может споткнуться:

  • неисправность замка зажигания;
  • сгорел предохранитель в цепи АЗС;
  • свеча зажигания не подает напряжение;
  • вышел из строя один из датчиков, от которого зависит работа силового агрегата.

В первую очередь рекомендуется проверить работу топливного насоса, при включении зажигания он издает негромкий гул (исходит из задней части машины). Когда такого звука нет, необходимо вскрыть блок предохранителей ВАЗ 2112 и проверить состояние плавкой вставки №3, замкнув цепь реле подачи топлива. Размывающий предохранитель необходимо заменить новым или временным «жучком» из медного провода и попробовать запустить мотор. Если машина завелась, смело продолжайте путь.

Без знания электрической части автомобиля выход из строя замка зажигания не удастся обойти, диагностировать его непросто. Поэтому рекомендуется проверить наличие искры на свече, для чего необходимо открутить одну из них и надежно прикрепить к металлической части двигателя, подключив высоковольтный провод. Затем включите стартер и наблюдайте за искрообразованием. Если искра есть - ну нужно искать в другом направлении.При его отсутствии поломки могут быть следующие:

  • самое простое - выйти из строя. высоковольтные провода или свечи зажигания;
  • неисправность замка зажигания либо соответствующего реле;
  • выключатель или распределитель зажигания распределителя зажигания (на карбюраторных машинах) пришел в негодность;
  • вышел из строя датчик положения коленвала (на автомобилях с инжектором).

Если высоковольтные провода или свечи можно заменить, то нужно точно диагностировать поломку остальных элементов, что вряд ли возможно посреди поля.Кроме того, может выйти из строя датчик положения дроссельной заслонки или положения воздушного потока, в результате чего контроллер переведет форсунку в аварийный режим работы. Тогда машина может часто застревать на холостом ходу.

Проблемы с подачей топлива

Причиной того, что двигатель глохнет на холостом ходу, может стать не только топливный насос, но и давно не меняющийся топливный фильтр.

Если элемент полностью забит, количества проходящего через него топлива просто не хватит для нормальной работы силового агрегата.

В карбюраторных моделях ВАЗ 2112 недостатком топлива может быть износ механического привода топливного насоса или его диафрагм. Проверить несложно: отсоединить от карбюратора шланг подачи топлива и направить его в пластиковую емкость, после чего включить стартер. Бензиновый жиклер из шланга должен быть мощным и обязательно, когда бензин течет слабо, попробуйте временно убрать заправку под плавающий фланец.

Отсутствие топлива в карбюраторе проверяется снятием крышки воздушного фильтра и нажатием на тягу акселератора.Из форсунки, выходящей в первичную камеру карбюратора, должен разбрызгиваться топливный жиклер. В противном случае необходимо очистить сетчатый фильтр, установленный на входе в установку, или проверить работу игольчатого клапана.

Что касается форсунки, то неисправность с подачей топлива в дороге обнаружить нереально. Даже если вам удастся добраться до форсунок и открутить их, проверять не будет. Чтобы форсунка почувствовала топливо, должен поступить сигнал с контроллера.Искусственно создать такой сигнал может только опытный электрик, поэтому разборка форсунки не имеет смысла. Найти причину отсутствия искры, которая может скрываться в модуле зажигания или в катушке, будет сложно. Более точно можно разобраться в автосервисе.

Один раз запустится, но потом с трудом запустится, а в другой раз может запуститься с первого раза и сразу споткнется. Что могло быть причиной такого поведения? Нет разницы что.

Такая проблема как: глохнет двигатель на холостом ходу редко слышно. И даже если по прошествии какого-то промежутка времени двигатель все равно запустился, причину неисправности нужно искать тем или иным способом. И чем быстрее, тем лучше, ведь их может быть несколько.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки.Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

На видео ниже показан пример, когда ВАЗ-2112 глохнет на холостом ходу:

Причины, из-за которых глохнет двигатель

Расположение дроссельной заслонки на ВАЗ-2112 - фоторедакция автомобиля

Знаки и решение проблем

Ниже мы рассмотрим наиболее частые признаки того, что машина глохнет на холостом ходу.

Автомобиль завелся и глохнет сразу после выключения стартера


Автомобиль заводится, а сразу глохнет

Проверка показаний датчика ДМРВ

Причиной неисправности с такими признаками чаще всего являются вышеперечисленные датчики: RXX (регулятор холостого хода), ДМРВ (датчик расхода воздуха).Перед тем, как покупать новые детали, нужно их разобрать и проверить на предмет загрязнения. Также . Однако если у вас есть возможность проверить неисправность на диагностическом оборудовании, то не откажите себе. Подробнее, а про замену ДМРВ тут.

Проверка работоспособности всех датчиков должна быть в порядке, от наименее структурно сложных до наиболее сложных.

Небольшой элемент, закрепленный на корпусе дроссельной заслонки, также является причиной выхода из строя двигателя с такими симптомами на автомобилях ВАЗ-2112.Все дело в том, что при неисправности датчика положения дроссельной заслонки он не способен передать команду на открытие холостого хода. Таким образом, система считает, что водитель продолжает нажимать на педаль газа, делая воздух минимальным. Исходя из этого, и начинается снова, после нового поворота ключа.

Датчик находится здесь

Система зажигания

Сначала проверьте провода, а затем свечи.

Система питания

В этом случае проверьте все провода идущие от АКБ, генератора и.Так как даже малейшее замыкание на «массе» силовых проводов может заглушить двигатель.

Топливный насос и сетка

Не исключено, что на сетке, которая находится прямо в бензобаке, образовалось большое количество отложений, и при движении необходимое количество топлива просто не доходит до двигателя, от которого двигатель и глохнет. Очистка или.

Датчик холостого хода возле редакции ВАЗ-2112

По крайней мере, такая причина неисправности этому датчику не свойственна, однако оставлять без внимания ее не стоит.Если на нем есть отложения, его следует очистить, если есть механические повреждения, затем заменить.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
