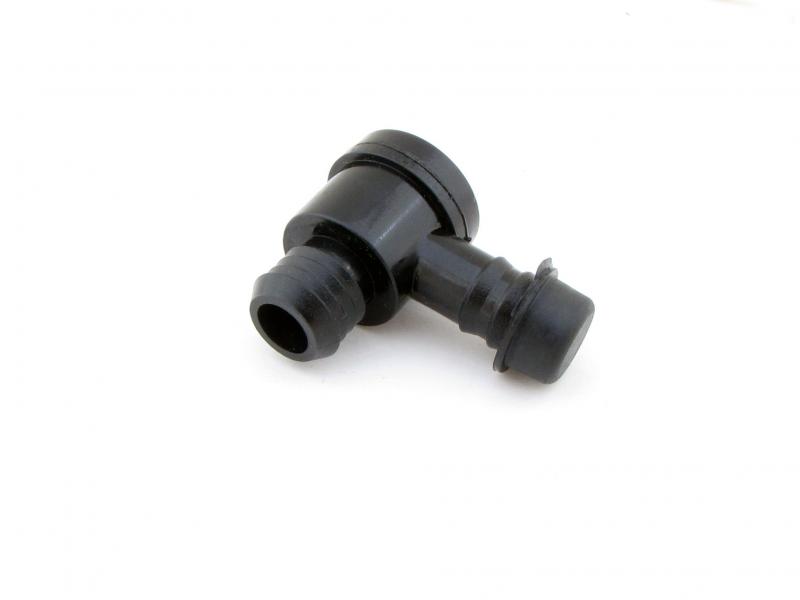

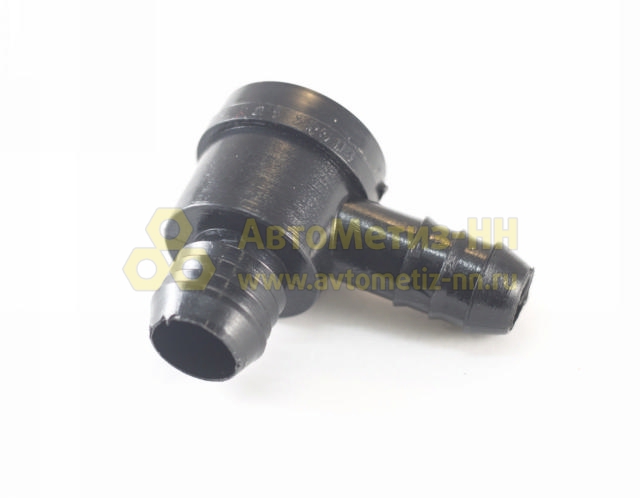

2110351004001 Клапан ВАЗ-2106,2108,2110 усилителя вакуумного ДААЗ — 2110-3510040-01 131286 2110-3510040

2110351004001 Клапан ВАЗ-2106,2108,2110 усилителя вакуумного ДААЗ — 2110-3510040-01 131286 2110-3510040 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

49

1

Применяется: ВАЗ, ГАЗ, CHEVROLET, ЗЗГТ

Артикул: 2110-3510040-01еще, артикулы доп.: 131286, 2110-3510040скрыть

Код для заказа: 876724

Есть в наличии

Доступно для заказа>10 шт.Данные обновлены: 13.05.2021 в 00:30

Код для заказа 876724 Артикулы 2110-3510040-01, 131286, 2110-3510040
Производитель
ДААЗ Каталожная группа: . .Тормоза
Механизмы управления
Ширина, м: 0.04 Высота, м: 0.02 Длина, м: 0.05 Вес, кг: 0.01

Отзывы о товаре

Где применяется

  • Легковые автомобили / ВАЗ / ВАЗ-2120 «Надежда» 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2110, 2111, 2112 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2131
    1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2115 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2113 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2108 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-21213-214i 1 чертеж
  • Легковые автомобили / ВАЗ / Lada Kalina 2192, 2194 2 чертежа
  • Легковые автомобили / ВАЗ / Lada Kalina 2194 2 чертежа
  • Легковые автомобили / ВАЗ / Lada Priora 2170 2 чертежа
  • Легковые автомобили / ВАЗ / Lada Granta 2190
    2 чертежа
  • Легковые автомобили / ГАЗ / ГАЗ-3302 (с двиг. УМЗ) 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2123 1 чертеж
  • Легковые автомобили / ВАЗ / Lada Kalina 1118 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2110 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2114
    1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2105 1 чертеж
  • Легковые автомобили / ВАЗ / ВАЗ-2109 1 чертеж
  • Легковые автомобили / ВАЗ / Lada Kalina 1117, 1118, 1119 2 чертежа
  • Легковые автомобили / ВАЗ / Lada 4×4 Urban 2 чертежа
  • Легковые автомобили / ВАЗ / LADA 4×4
    2 чертежа
  • Легковые автомобили / ВАЗ / Lada Priora 2170 FL 2 чертежа
  • Легковые автомобили / Chevrolet / Chevrolet Niva 1. 7 5 чертежей
    • Клапан обратный Тормоза / Элементы привода тормозов (11, 12, 13, 30)
    • Клапан обратный Тормоза / Элементы привода тормозов (11, 12, 13, 30)
    • Клапан обратный Тормоза / Элементы привода тормозов (11, 12, 13, 30)
    • Клапан обратный Тормоза / Элементы привода тормозов (31, 32, 34, 55)
    • Клапан обратный Тормоза / Элементы привода тормозов (31, 32, 34, 55)
  • Легковые автомобили / ВАЗ / Шевроле Нива-1,7 5 чертежей
  • Спецтехника / ЗЗГТ / ГАЗ-3409 (Бобр) 1 чертеж

Обзоры

Статьи о товаре

  • «Хрустальные» ВАЗы: «Восьмёрка», Калина, Приора 26 Марта 2013

    Серия статей ««Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей» рассказывает о характерных проблемах и неполадках машин, выпускаемых Волжским автомобильным заводом. Сегодня мы поговорим о переднеприводном семействе «Самара», а также его современных аналогах.

Наличие товара на складах и в магазинах, а также цена товара указана на 13.05.2021 00:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

5aa169c7401f00417f188bf3e1bfef11

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Схема работы вакуумного усилителя тормозов.

Для улучшения эксплуатационных характеристик тормозной системы, которой оборудуется современный автомобиль, используется устройство, которое называется вакуумный усилитель тормозов. Он позволяет увеличить давление на тормозные колодки после нажатия водителем на педаль. Это делает управление автомобилем более комфортным, позволяя человеку меньше утомляться при езде.

Вакуумный блок монтируется непосредственно на главный тормозной цилиндр и состоит из корпуса, в котором

заключена диафрагма, толкатель и следящий клапан. Движет поршнем главного тормозного цилиндра специальный шток, возвращает его на место специальная пружина.

Диафрагма, разделяющая корпус вакуумного усилителя, герметична. Со стороны, которая находится ближе к тормозному цилиндру со штоком, находится вакуумная камера. С другой стороны расположена атмосферная камера — в ней располагается толкатель.

Вакуумная камера подключается к впускному коллектору двигателя после дроссельной заслонки.

Это и есть источник разрежения. Если есть необходимость в постоянной работе вакуумного усилителя, то таким источником может являться обычный электронасос, создающий вакуум. Причем в дизельных двигателях, по причине недостаточного разрежения во впускном коллекторе, без использования такого насоса просто не обойтись. Вакуумная камера обязательно оборудуется обратным клапаном, который поддерживает разрежение при отключенном источнике или его поломке.

Атмосферная камера усилителя оборудована следящим клапаном и через него может соединяться с вакуумной камерой в стандартном положении или с атмосферой при нажатии на педаль тормоза. Перемещает этот клапан специальный толкатель, который напрямую связан с педалью тормоза.

В вакуумной камере находится шток, соединенный с диафрагмой, который выходит на главный тормозной цилиндр. Двигающаяся после нажатия на тормоз диафрагма приводит в движение шток и главный цилиндр, активизируя тормозную систему автомобиля. После того, как педаль тормоза отпускается, возвратная пружина выталкивает диафрагму на место и торможение прекращается.

Для того, чтобы вакуумный усилитель срабатывал при экстренном торможении, в него включается специальная система. Она представляет собой дополнительный привод штока, работающий на электромагнитном принципе. Усилитель, оборудованный такой системой, быстрее реагирует на нажатие педали тормоза.

Вакуумный усилитель работает за счет силы, которая обусловлена разницей давлений на диафрагму вакуумной и атмосферной камер, возникающей при нажатии на педаль тормоза. Когда педаль не нажата, клапан уравнивает давления в этих камерах.

Нажатие педали тормоза через толкатель воздействует непосредственно на следящий клапан. Он закрывается, разделяя атмосферную и вакуумную камеру. В атмосферную камеру поступает воздух, создавая в ней давление. Поскольку давление оказывается на одну и ту же диафрагму с обеих сторон, возникает разница сил, преодолевающая сопротивление возвратной пружины и выжимающая шток главного тормозного цилиндра.

Важной особенностью вакуумного усилителя является то, что он просто создает дополнительную силу на штоке главного тормозного цилиндра. Это значит, что водитель может регулировать его работу силой нажатия на педаль тормоза. Чем сильнее нажатие, тем более резко будет тормозить автомобиль за счет увеличения эффективности работы усилителя.

Когда педаль тормоза отпущена, следящий клапан снова соединяет вакуумную камеру с атмосферной, давления в них уравниваются и сила пропадает. Возвратная пружина устанавливает диафрагму обратно на место.

Выигрыш в силе при использовании вакуумного усилителя получается в 3-5 раз. Для еще большего дополнительного усилия используются устройства с большим количеством камер и увеличенной диафрагмой.

  1. фланец крепления наконечника;
  2. шток;
  3. возвратная пружина диафрагмы;
  4. уплотнительное кольцо фланца главного цилиндра;
  5. главный цилиндр;
  6. шпилька усилителя;
  7. корпус усилителя;
  8. диафрагма;
  9. крышка корпуса усилителя;
  10. поршень;
  11. защитный чехол корпуса клапана;
  12. толкатель;
  13. возвратная пружина толкателя;
  14. пружина клапана;
  15. следящий клапан;
  16. буфер штока;
  17. корпус клапана;
  • А – вакуумная камера;
  • В – атмосферная камера;
  • С, D – каналы



Вакуумные усилители тормозов на Приору, Гранту, Калину, ВАЗ 2110, 2111, 2112, 2108, 2109, 21099, 2113, 2114, 2115, Нива

Название:

Артикул:

Текст:

Выберите категорию:
Все Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Фильтры нулевого сопротивления инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы KYB » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4×4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4×4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка » Плафоны освещения салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки. Комплектующие » Маховики и комплектующие » Термостаты и комплектующие Аксессуары » Звуковые сигналы » USB зарядники » Компрессоры / Насосы » Комплектующие колес » Автоодеяла

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Как проверить и заменить вакуумный усилитель тормозов ВАЗ-2109

Резиновая диафрагма 10 вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В

Камера А соединяется с впускной трубой двигателя.

Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13.

В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.

При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана.

При этом камеры А и В разобщаются.

При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой.

Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10.

За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.

При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Проверка вакуума

Для проверки вакуумного усилителя на автомобиле нажмите 5–6 раз на педаль тормоза.

Затем, удерживая педаль в нажатом положении, пустите двигатель.

Если при этом на педали почувствуете толчок вниз, значит, вакуумный усилитель исправен.

В противном случае проверьте герметичность соединения вакуумного шланга с обратным клапаном и штуцером впускной трубы двигателя, а также герметичность крепления обратного клапана в корпусе усилителя.

При необходимости устраните негерметичность. Если это не поможет, значит, вакуумный усилитель неисправен, и его надо заменить.

Изнутри салона снимите стопорную скобу с пальца педали тормоза.

Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали.

Отсоедините шланг от обратного клапана

и отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю

и отведите его в сторону, соблюдая осторожность, чтобы не повредить трубопроводы

Отверните четыре гайки крепления кронштейна и снимите кронштейн с вакуумным усилителем

Отверните две гайки крепления и снимите вакуумный усилитель с кронштейна. Установите вакуумный усилитель в порядке, обратном снятию.

Шланги усилителя вакуумного ВАЗ

org/Product»> org/Product»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Шланг ВАЗ-2101-07 вакуумного усилителя 900мм БалаковоЗапчасть
модели группы
ВАЗ-2101 Механизм управления тормозами посмотреть
ВАЗ-2102 Механизм управления тормозами посмотреть
ВАЗ-2103 Механизм управления тормозами посмотреть
ВАЗ-2104 Механизм управления тормозами посмотреть
ВАЗ-2105 Механизм управления тормозами посмотреть
ВАЗ-2106 Элементы привода тормозов посмотреть
ВАЗ-2107 Элементы привода тормозов посмотреть
ВАЗ-2108 Элементы привода тормозов посмотреть
ВАЗ-2115 Элементы привода тормозов посмотреть
ВАЗ-2104, 2105 Элементы привода тормозов посмотреть
ВАЗ-2115 Элементы привода тормозов посмотреть
ВАЗ-2105 Элементы привода тормозов посмотреть
ВАЗ-2106 Элементы привода тормозов посмотреть
ВАЗ-2107 Элементы привода тормозов посмотреть
ВАЗ-2108 Элементы привода тормозов посмотреть
ВАЗ-2109 Элементы привода тормозов посмотреть

Код товара: 507777

Шланг ВАЗ-2101-07 вакуумного усилителя 900мм БалаковоЗапчасть

Артикул: 2103-3510050-01 Производитель БалаковоЗапчасть 07435

МКАД 9 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 9 шт.

110 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Шланг ВАЗ-2101-07 вакуумного усилителя 900мм БРТ
модели группы
ВАЗ-2101 Механизм управления тормозами посмотреть
ВАЗ-2102 Механизм управления тормозами посмотреть
ВАЗ-2103 Механизм управления тормозами посмотреть
ВАЗ-2121 Элементы привода тормозов посмотреть

Код товара: 003811

Шланг ВАЗ-2101-07 вакуумного усилителя 900мм БРТ

Артикул: 2103-3510050 Производитель БРТ ПАО г. Балаково 2103-3510050-01Р

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

195 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 507778

Шланг ВАЗ-2121 вакуумного усилителя 1050мм БалаковоЗапчасть

Артикул: 2121-3510050-01 Производитель БалаковоЗапчасть 07436

МКАД 7 шт. ОСТШ 5 шт. ЛЕСК 2 шт. Интернет 7 шт.

130 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Шланг ВАЗ-21213 вакуумного усилителя БРТ
модели группы
ВАЗ-2120 «Надежда» Элементы привода тормозов посмотреть
ВАЗ-2131 Элементы привода тормозов посмотреть
ВАЗ-2131 Элементы привода тормозов посмотреть
ВАЗ-21213 Элементы привода тормозов посмотреть
ВАЗ-21213-214i Элементы привода тормозов посмотреть

Код товара: 008562

Шланг ВАЗ-21213 вакуумного усилителя БРТ

Артикул: 21213-3510050 Производитель БРТ ПАО г. Балаково 21213-3510050Р

МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 1 шт. Интернет 0 шт.

295 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

Интернет: нет в наличии

Проверка вакуумного усилителя Лада Приора (ВАЗ 2170, 2171, 2172)

Проверка вакуумного усилителя Лада Приора (ВАЗ 2170, 2171, 2172)
При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.
Если при торможении усилие на педали заметно увеличилось по сравнению с обычным состоянием, проверьте усилитель тормозов на неподвижном автомобиле.
Вам потребуются: пассатижи, резиновая груша.

1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза. Удерживая педаль в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед.
2. Если этого не происходит, проверьте герметичность соединений шланга вакуумного усилителя с обратным клапаном…
3. …и впускной трубой, при необходимости устраните подсос воздуха. Если и это не даст положительного результата, то усилитель неисправен и его необходимо заменить.
4. Для того чтобы проверить герметичность вакуумного усилителя, откройте капот и пустите двигатель на 1 мин. Приблизительно через 30 с после того как двигатель будет заглушен, нажмите два раза на тормозную педаль, при этом должно прослушиваться характерное шипение воздуха, входящего в усилитель.

5. Дополнительно проверьте обратный клапан усилителя, при неисправности которого не сохраняется разрежение в вакуумной полости усилителя при изменении нагрузки двигателя или при его остановке. Для проверки, придерживая клапан, отсоедините от него вакуумный шланг.
6. Выньте клапан из резинового уплотнителя фланца усилителя и наденьте на штуцер клапана (короткий, большего диаметра) резиновую грушу (например, от ареометра)…
7. …и сожмите ее.


8. Если клапан исправен, груша останется сжатой. Если груша распрямится, замените клапан и повторите проверку усилителя.

9. Установите на место снятые детали в порядке, обратном снятию.

Рекомендация
Если обнаружена неисправность усилителя, замените его новым, так как работы по ремонту усилителя очень трудоемки, требуют соответствующих навыков и применения специального монтажного и регулировочного оборудования.

Руководство по ремонту ВАЗ 2170, 2171, 2172

Вакуумный усилитель тормозов ВАЗ 2114, 2115, 2113: строение, схема, проверка

Схема вакуумного усилителя тормозов

Вакуумный усилитель с помощью корпуса клапана (под номером 21) и резиновой диафрагмы (под номером 10) поделен на две камеры: атмосферную (на схеме В) и вакуумную (А). Камера А в свою очередь соединяется еще со впускной трубой двигателя автомобиля.

Корпус клапана изготовлен из пластмассы. На выходе он уплотнен также гофрированным защитным чехлом (под номером 13). В его корпусе размещены шток (под номером 1) с опорной втулкой, поршень корпуса клапана (под номером 12), буфер штока (под номером 20), клапан (под номером 18), возвратные пружины (под номером 16) и толкателя клапана (под номером 17), толкатель (под номером 15) и воздушный фильтр (под номером 14).

Во время нажатия на педаль тормоза поршень, клапан и толкатель перемещаются в седло корпуса клапана до упора, при этом разобщаются камеры В и А. Когда поршень перемещается еще дальше, то его седло уходит от клапана, а камера В выходит в атмосферу через создавшийся зазор. Дальше воздух, который поступил через зазор между поршнем, фильтром и клапаном ( на схеме D), оказывает давление на саму диафрагму (под номером 10). В связи с разным давлением внутри камер А и В клапан со штоком перемещаются.

После прекращения нажатия на педаль тормозов автомобиля клапан уходит от своего корпуса, а камеры А и В соединяются между собой через канал (на схеме С) и образовавшийся зазор.

Как проверить усилитель тормозов?

  1. Нажмите 5 или 6 раз на педаль тормоза, когда двигатель еще не работает. Таким способом мы создадим внутри камер А и В одинаковое давление. Одновременно при нажатии на педаль определите, нет ли каких-либо заеданий корпуса клапана.
  2. Затем запускаем двигатель, при этом необходимо удерживать педаль  в нажатом положении. Если в автомобиле исправный вакуумный усилитель, то педаль тормоза после того, как запустили двигатель, должна «уйти вперед».
  3. Если такого не произошло, то есть педаль тормоза не «ушла вперед», то для начала необходимо проверить крепление шланга к наконечнику, состояние фланца наконечника и его крепление в усилителе, крепление шланга к штуцеру впускной трубы. Очень важно это тщательно проверить, так как повреждение крепления или его ослабление приводит к резкому снижению разрежение внутри камеры А и к неэффективной работе усилителя.

Пневматический клапан, пневматические клапаны, клапан, клапаны — :: — Timmer GmbH

изображение продукта быстрые факты ссылка на продукт
Клапаны концевых выключателей Клапаны концевых выключателей
Донные клапаны Донные клапаны
Ручные клапаны Ручные клапаны
Логические клапаны Логические клапаны
ВАЗ-МИФ320-НГ — 3-2-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИФ320-НО — Клапан электромагнитный 3-2-ходовой Электромагнитный клапан
ВАЗ-МИФ520 — 5-2-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИФ521 — 5-2-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИИ320 — Электромагнитный клапан 3-2-ходовой Электромагнитный клапан
ВАЗ-МИИ520 — 5-2-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИИ521 — 5-2-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИИ522 — 5-2-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИИ530-Б — 5-3-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИИ530-Э — 5-3-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-МИИ530-Г — 5-3-ходовой электромагнитный клапан Электромагнитный клапан
ВАЗ-П — П-образная планка Клапанная планка
ВАЗ-РН — Крепление для планки Р-клапана Крепление
ВАЗ-РПС — Запорная планка РПС Клапанная планка
ВАЗ-Шпулька — Катушка соленоида Катушка соленоида
ВАЗ-ВП — РПС-Накладка Крышка
VHO-PL — Полоса P-образного клапана в сборе Клапанная планка
Namur-Valves Намюр-Клапаны
Пилотные клапаны Пилотные клапаны
Пневматические клапаны Пневматические клапаны
Специальные клапаны Специальные клапаны

Шланг вакуумного сервопривода 2103-3510050-01 к автомобилю ВАЗ-2101

21011-3505100

# 21011-3505100
Бачок главного цилиндра

10516470

# 10516470
Шайба 6 пружинная

21011-3505120

# 21011-3505120
Ремешок

15896211

# 15896211
Гайка М6

2103-3510050

# 2103-3510050
Шланг

2103-3505127

# 2103-3505127
Шланг

2103-3510050-01 2103-3505125

# 2103-3505125
Шланг

21032-3510050

# 21032-3510050
Шланг вакуумного сервопривода

10291790

# 10291790
Ремешок 20

2103-3510010

# 2103-3510010
Усилитель тормозов

2103-3510046

# 2103-3510046
Фитинг наконечника

2103-3510040

# 2103-3510040
Наконечник с клапаном

2103-3510030

# 2103-3510030
Подушечки усиливающие

21032-3505125

# 21032-3505125
Шланг

12646701

# 12646701
Шайба 8

12170090

# 12170090
Ремешок 16

21032-3505009

# 21032-3505009
Главный тормозной цилиндр

2103-3510048

# 2103-3510048
Прокладка

2101-3505008

# 2101-3505008
Главный тормозной цилиндр

2103-3510010-10

# 2103-3510010-10
Усилитель тормозов

2101-3505009

# 2101-3505009
Главный тормозной цилиндр

2103-3510019-10

# 2103-3510019-10
Фланец

16100811

# 16100811
Гайка М8

2103-3510040-10

# 2103-3510040-10
Наконечник с клапаном

10516670

# 10516670
Шайба 8 пружинная

Почему слышно шипение при нажатии на педаль тормоза.

Педаль тормоза стала твердой или мягкой

В статье будет обсуждаться, что делать, когда педаль тормоза становится слишком мягкой или наоборот слишком туго. Когда педаль тормоза перестала работать в штатном режиме, она стала жестче или мягче, что беспокойство водителя полностью оправдано. Это означает, что есть какие-то неисправности и требуется ремонт тормозной системы. И откладывать это невозможно.

Если педаль тормоза вдруг стала туго натянута, то на это есть несколько причин, хотя они не обязательно характерны и традиционны для всех моделей и типов тормозов.

Основные причины мягкой или тугой педали тормоза и методы их решения

В большинстве случаев педаль тормоза становится мягкой из-за проблем с главным тормозным цилиндром или вакуумным усилителем.
Намного дешевле и проще систематически диагностировать тормоза, чем не тратить деньги на ремонт. Поскольку тормоза запрещены в самый неподходящий момент, запомните это.

Педаль тормоза нужно нажимать с повышенным усилием по нескольким причинам:

      воздушный фильтр Забит вакуумный усилитель.В этом случае необходимо заменить воздушный фильтр; · В усилителе вакуума корпус клапана взят в аренду, выход один — заменить усилитель вакуума;
      может случиться так, что в вакуумных усилителях диафрагма разрушена, тогда усилитель необходимо заменить;
      неисправности жала вакуумного усилителя — нужно поменять жало;
      обратный клапан в усилителе вакуума не работает или нанимает, поэтому топливо попадает в полость усилителя вакуума. В этом случае необходимо менять не только вакуумный усилитель, но и обратный клапан;
      поврежден шланг, соединяющий вакуумный усилитель и впускной коллектор, или ослаблено крепление шланга в штуцере.

Надо будет сменить шланг или потянуть за крепежный хомут. Если говорить о шланге вакуумного усилителя, то нужно постоянно следить за его состоянием. Особенно зимой. Шланг будет достаточно жестким, пока он не нагреется. Тормоза работают нормально. Шланг нагревается после непродолжительной работы двигателя, он станет более эластичным. Если пучок шланга не заметен, то его пропускная способность уменьшится.

С педалью тормоза могут возникнуть проблемы;

В колесных (рабочих) цилиндрах возможно вздутие уплотнительных колец.Это может произойти при попадании в них горюче-смазочных материалов или использовании некачественной тормозной жидкости. Тормозную жидкость и рабочие цилиндры нужно заменять только на рекомендованные производителем.

Способы проверки вакуумного усилителя

Есть несколько способов проверить вакуумный усилитель. Для начала нужно запустить двигатель. Система создаст разряд. Далее нажимаем на тормоза. Если педаль тормоза жесткая, то есть неисправен шланг или усилитель. Двигатель надо заглушить и подождать 5 минут, но при этом не давить на тормоза.

Для указания неисправности нужно нажать на педаль. Если он еще более жесткий, в большинстве случаев возникают проблемы с ламповым усилителем вакуума.

Есть другой способ. Двигатель необходимо выключить. Чтобы убрать разряд в тормозной системе, нужно несколько раз нажать на педаль тормоза. Двигатель заводится, но педаль тормоза не отпускается. Если педаль опущена, с усилителем проблем нет.

Вторая проблема — мягкая педаль тормоза.Это может сразу указывать на несколько неисправностей. Точнее, педаль тормоза может быть мягкой по нескольким причинам. Мягкие тормоза означают, что педаль тормоза выходит из строя.

Причины мягких тормозов

      Тормозная система «поставлена». Надо будет удалить весь воздух, то есть прокачать тормозную систему. Причиной появления воздуха может быть разгерметизация системы или низкий уровень тормозной жидкости в расширительном бачке;
      возможны неисправности в главном тормозном цилиндре;
      последний вариант — проблемы с рабочим цилиндром.Такие проблемы могут быть из-за усилителя тормозной жидкости или заклинивания поршня. В этом случае нужно заменить тормозную жидкость или отремонтировать тормозные цилиндры.

Авто с неисправными тормозами — опасное оружие, которое может привести к массовому уничтожению. Различные технические проблемы могут довести автомобиль до неуправляемого состояния. При этом остановить машину, отказавшуюся от всего, может только столкновение, произошедшее с любой другой машиной, ближайшим строением или опорами. В такой ситуации нельзя исключить даже падения в канаву.Хотя, если водитель опытный и внимательно относится к каждой неисправности, такой дефект, как педаль мягкого тормоза, он заметит сразу и примет все необходимые меры, чтобы избежать неприятной фокусировки.

Безупречная работа тормозов очень важна в поездках

Если не обратить внимание на столь существенный недостаток тормозной системы, то вскоре автовладельца будут ждать безупречные перспективы — вы можете либо стать жертвой ДТП, либо или его виновник. И все только из-за собственной невнимательности или лени.Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и при любом ее отклонении четко реагировать, так как исправное устройство обеспечит тихую езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, т.е. начала сильно падать, — необходимо без промедления проверить всю тормозную систему машины. Скорее всего, потребуется диагностика в сервисном центре и дальнейший его ремонт.


Главное вовремя обратиться в сервисный центр.

Важно помнить, что все неисправности подобного рода чреваты своими последствиями. Тормоза с неисправностью могут выйти из строя при движении, вполне вероятно, что это может произойти на оживленном проспекте, остановить такую ​​машину, даже на средней скорости можно только столкнуться с каким-то другим транспортным средством или конструкцией. Если педаль тормоза нажимается легко, причин может быть несколько:

    ,
  • тормозной цилиндр не в состоянии удерживать жидкость и соответствующее давление может иметь значительный износ манжет и прокладок из резины;
  • в тормозном баке залита неподходящая жидкость;
  • возникли неисправности с колодками или дисками;
  • В вакуумном насосе обнаружено
  • дефектов;
  • На педалях тяги возможно проявление ржавчины.

О проблемах с тормозной системой однозначно говорит наличие вибрации, шипения и постукивания в педали при ее зажатии.

Решите проблему мягких педалей

Итак, самая частая проблема — это плохая некачественная жидкость, из-за того, что она может не подходить к определенной модели авто, шланги могут возникать постепенно. Резиновые элементы не выдерживают такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности.Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы и неисправных элементов.

Вторая причина — ржавчина в сцеплении. Выход здесь один — полная замена. Определить такую ​​неисправность можно, удерживая педаль тормоза, если она останется внизу и ее придется «поднимать» прогрессивными приспособлениями — проблема в тяговом усилии однозначно.

Неправильный зазор, который находится между педалью и цилиндром, также определяется зажимом педали.Если нажатие сразу происходит легко и плавно, а в итоге прилагаемая сила должна увеличиваться вдвое — скорее всего, зазор отрегулирован неправильно, настоящее давление не позволяет нормально проигнорировать и поднять педаль. Приходится регулировать и прокачивать тормоза.

Пробки в воздухе тоже доставляют немало забот, которые возникают из-за износа шлангов, влекут за собой поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не перемещаются, в связи с чем их нельзя прижать к диску.Следует проверить колодки на степень существующей.

Жесткий педальный тормоз — что делать?

Причин, почему педаль тормоза стала твердой, может появиться несколько. Стоит отметить, что есть неисправности как традиционные, характерные для большинства автомобилей, так и специфические, которые могут возникать только в некоторых моделях тормозной системы.

Жесткая педаль тормоза может появиться ввиду таких причин:

  • Ворарий сформирован в воздушном фильтре. Неисправность исчезает после замены фильтра;
  • стреляющий клапан.Починить все можно, заменив усилитель;
  • повреждение диафрагмы. Педаль тормоза исчезнет после замены усилителя;
  • Связь неисправностей в вакуумном усилителе. Необходимо будет заменить наконечник;
  • плохое функционирование обратного клапана, клапан необходимо заменить;
  • нарушения герметичности, вызывающие истечение топлива;
  • дефект шланга идущего от усилителя к коллектору. Лучше всего заменить шланг. Следует регулярно проверять состояние шланга.Обычно он функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего могут появляться пучки. Они уменьшают пропускную способность и вызывают сбои в работе тормозов.
  • ослабление крепления резинового шланга на штуцере. Лечится вытягиванием зажима крепления.

Прижатая педаль тормоза может быть результатом того, что в цилиндрах расположены объемные уплотнительные кольца. Такой дефект возникает после того, как топливо и смазочные материалы начинают отслаиваться на поверхности.В этом случае необходимо отремонтировать тормозные цилиндры и.

Не меньшее беспокойство вызывает неправильная работа вакуумного усилителя. Проверять нужно регулярно, для этого перед запуском силового агрегата нужно нажать на педаль, если педаль тормоза сильно нажата — неисправность в усилителе или шланге.

Чтобы точно определить место неисправности, после повторного выключения двигателя требуется 5 минут, чтобы удержать педаль. Если педаль тормоза подтянулась второй раз — неисправен клапан усилителя.

Заключение

Многие проблемы, которые доводит автовладельца до тугой или мягкой педали тормоза, можно попробовать устранить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и навыков, если есть неуверенность в собственных силах, лучше отправить машину на полную диагностику в сервисный центр.


Если тормоза все-таки подведены, то надежда на торможение двигателем

Даже несмотря на кажущуюся предусмотрительность и исправность автомобиля, тормозную систему можно вывести во время движения, есть возможность выхода из такой ситуации, двигатель тормозит.После полной остановки нужно вызвать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Бесперебойное функционирование тормозной системы автомобиля (ТС) — залог водителя и окружающих его людей на дороге. Любое внештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонт машины желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ней произошло на самом деле.Ведь причины одной и той же проблемы у разных автомобилей бывают совершенно разные.

Примером может служить ситуация, когда педаль тормоза затвердела, и необходимо приложить лишние усилия, чтобы сдвинуть ее с места и провести торможение.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. В конце концов, и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТК — сложное устройство, и его неудовлетворительная работа может быть вызвана разными причинами, наиболее распространенные из них приведены ниже:

  • неисправности вакуумного усилителя;
  • кольца набухшие;
  • повреждение педали.

Неисправности «Вакуумник».

Вакуумный усилитель тормозов (ВУТ), или просто «Вакуумник», создает в автомобиле давление, необходимое для их правильной работы.

Если усилитель работает плохо, педаль просто не засасывает. Поскольку вакуумный усилитель — довольно сложная деталь, состоящая из множества компонентов, неисправность любого из них может привести к такой ситуации. А поскольку поломка усилителя, как правило, требует его замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и средства.

Если засорился фильтрующий элемент Вакуумника, достаточно заменить только его, чтобы усилитель заработал нормально. Это также относится к поврежденной диафрагме вакуумного усилителя, проблемам с наконечником или обратному клапану. Достаточно заменить один поврежденный компонент, и ТК снова будет работать как новый. Важно точно диагностировать, что именно нужно менять.

Иногда серьезной замены не требуется. Например, в ситуации, когда было изображено транспортное средство. Герметизация может быть нарушена в двух случаях: либо шланг между «Вакуумом» и впускным коллектором, либо ослаблен хомут. И если в первом случае замена шланга все же необходима, то во втором хомуты достаточно затянуты. Сделать это можно в автосервисе, но автовладелец вполне способен самостоятельно справиться с такой проблемой.

Но бывает, что непригодность только одного компонента полностью приводит к неработоспособности ВУТ. С наибольшей вероятностью это происходит в ситуации, когда ТК длительное время не обращает внимания.В результате сильно поврежденный клапан перемещается в такое положение, которое отображает весь «Вакуум». Примером может служить повреждение клапана в усилителе, который необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобиля.

Кольца выдувные в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если это продукт хорошо зарекомендовавшей себя компании, ТК редко выходит из строя или выходит из строя. Но при некачественной жидкости один или несколько цилиндров могут плохо работать из-за того, что уплотнительные кольца закопаются. То же самое происходит, когда горючее и смазка образуют кольцо.

Раньше, особенно в эпоху советского автопрома, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но сейчас вряд ли кто-то будет это делать при неисправности ТК. С точки зрения экономии времени поменять их намного проще, а заодно и тормозную жидкость.Однако избежать лишних финансовых затрат можно, если с самого начала использовать качественную, хоть и дорогую жидкость, так как стоимость ремонта всегда выше.

Повреждение педали.

Иногда причиной поломки ТК является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда педали тормоза ломаются или разъединяются рычагами. Безошибочный признак таких повреждений — характерный прессованный корм. Иногда поломка педали возникает по очень простой причине — попадание под нее инородного тела или скрученного коврика.

Методы самодиагностики.

При нестабильном двигателе сразу можно определить разгерметизацию автомобиля — «Троит». Это вызвано попаданием воздуха внутрь впускного коллектора. Попадающая в цилиндр топливовоздушная смесь при этой неисправности резко отходит. Признаком неисправности вакуумного усилителя служит также шипение. Чтобы указать поломку, следует нажать на педаль через несколько минут после выключения двигателя.Если не пропала жесткость педали, то, скорее всего, сломался обратный клапан.

При исправном усилителе вакуума «прокачивается» без запуска педали мотора при запуске двигатель выходит из строя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому было очень сложно определить причину жесткости педали. Я даже не мог понять, как снять тот или иной предмет для диагностики конкретных проблем. В итоге я свою аудиосистему А6 отогнал на СТО. Мастера, работавшие там, определяли характер повреждений, даже не снимая агрегатов. Правильная диагностика помогла мне заметно сэкономить на ремонте. «

Иван:

«Когда у моего Ваз 2114 сломался усилитель, я убедился в его неисправности простым способом. Для этого снимается шланг, а усилитель заглушается. Наличие разряда при запуске двигателя свидетельствует о неисправности« Вакуума ».«

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Только те автосервисы, где есть манометры, могут обеспечить лучшую диагностику автомобиля.

Видео.

Сцепка при нажатии на педаль тормоза — одна из самых частых проблем, которые встречаются при эксплуатации как отечественных, так и зарубежных автомобилей.

Дело в том, что большинство водителей чутко реагируют на различные звуки, сопровождающие работу механизмов автомобиля.Исключение составляет не тот случай, когда слышен тормоз, когда слышно нажатие педали тормоза.

Но впадать в панику не всегда стоит — особенно в тех случаях, когда шипение педали тормоза при ее нажатии не влияет на эффективность работы тормозной системы. Чтобы понять природу этого звука, рассмотрим подробнее работу вакуумного усилителя тормозов.

Тормоза — один из основных узлов любой машины. А если при нажатии на педаль тормоза шипит, вышивка выходит из строя сам дизайн или наоборот излишне твердый — нужно срочно поправить положение, не затягивать и не откладывать в долгий ящик возможный ремонт.Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствуют более быстрому ее разрешению, а своевременное исправление может уберечь от непредвиденных ситуаций в дороге.

Сцепка при нажатии на педаль тормоза — основные причины

И так, а почему до сих пор скрывают тормоза при нажатии на педаль? На самом деле причин этой проблемы не так много — всего две:

  1. Сбой вакуумного усилителя
  2. Тормозная система поставлена ​​

Об этих проблемах и способах их решения мы поговорим в нашей текущей статье.

Уровень шипения при нажатии на педаль — что нормально, а что нет

Есть категория водителей, которые очень внимательно прислушиваются к каждому малейшему экрану или звуку и стараются услышать в них признаки поломки. Автомобиль представляет собой механическое транспортное средство, в котором достаточное количество узлов и механизмов, способных создать небольшой допустимый уровень шума. Такого не стоит особо прислушиваться и сразу же отправляться в сервисный центр, в котором вы при большом упорстве обязательно обнаружите неисправности и предложат устранить.Педаль тормоза при нажатии в большинстве случаев слышно легкое шипение.

Надо сказать, что проверка тормозов на наличие различных шумов нужна в заведенном состоянии авто. При этом стекла и двери должны быть закрыты, а все устройства, которые могут издавать дополнительный шум, необходимо по возможности выключить. Небольшой уровень шума в салоне может возникать из-за конструктивных особенностей тормозной системы, которая, как правило, имеет две вакуумные камеры. Когда вы нажимаете на педаль тормоза, на них оказывается разное давление, из-за чего возникает небольшое шипение.Если оно минимальное, и практически незаметное, то с торможением проблем не возникнет.

Если на холостом ходу при нажатии на педаль слышен громкий, удушающий звук или сильное шипение, и она сильно нажата, то нужно искать неисправности. В первую очередь проверяется вакуумный усилитель. Туго натянутая педаль — не признак поломки этой детали, особенно в сильный мороз, но вместе с шипением она говорит о необходимости его проверки.

Тормозная система используется водителем постоянно, поэтому элементы системы находятся под нагрузкой.Какой стиль вождения не проповедует водитель, со временем необходимо проверить тормоза на исправность. Это обеспечит безопасность всех участников движения.

В усилителе вакуума есть диафрагма, которая со временем, как и любой резиновый материал, начинает лопаться, трескаться. Не позволяет полностью выполнять функциональное назначение — качать необходимое давление. Выйти из положения можно всасывающим вакуумом, но чаще это первый вариант.

Усилитель тормозного вакуума — как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов несложно, она становится заметной — при нажатии на педаль тормоза становится твердой. Но косвенным признаком неисправности может быть изменение оборотов холостого хода при нажатии педалей . Это связано с топливными смесями ниже по потоку, вызванными «избыточным» воздухом в цилиндрах двигателя, который может даже споткнуться, если «проба» окажется слишком сильной.

Чаще всего это связано с повреждением диафрагмы тормозного усилителя. Причем на старости это совершенно необязательно — иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.


Некоторые автовладельцы самостоятельно разбираются с усилителем тормозов — на отечественных авто продаются даже ремкомплекты. Но, в целом, это занятие неблагодарное — корпус «Вакуумника» не объезженный, а аккуратно и плотно соединяющие его части вообще нет.

Кроме того, на работу тормозной системы влияет еще и регулировка выступа штока «Вакуумник» из корпуса — неправильная настройка может снизить КПД усилителя или вызвать неполную «разрядку» рабочих тормозных цилиндров. .Есть способ проверить усилитель среди автомобилистов — запускаете двигатель, задев тормоз. При запуске мотора педаль должна «упасть в пол».


Процесс снятия вакуумного усилителя тормоза

Если усилитель неисправен, педаль тормоза все равно останется «натянутой». Вообще шипение, связанное с работой вакуумного усилителя тормозов — нормальное явление. Но в случае, когда его объем увеличился без видимых причин, готовьтесь к замене вакуумного усилителя, пока он не откажется.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля в постоянном режиме подвергается нагрузкам, а в так называемом агрессивном стиле езды по городским улицам эти нагрузки все больше возрастают. В общем, эффекты такого рода проводятся постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому диагностику тормозной системы следует проводить с завидной регулярностью, чтобы обеспечить автолюбителю максимальную безопасность.Неисправность в вакуумном усилителе происходит, как правило, из-за выхода из строя диафрагмы под этим узлом. Она может лопнуть или покрыться трещинами, также имеет место естественное устаревание резины и потеря ее качеств. Что в итоге? Диафрагма перестает образовывать вакуум. В некоторых случаях может поставляться выпускной клапан.

Для проверки работоспособности вакуумного усилителя нужно прибегнуть к следующим манипуляциям:


В целом при каждом нажатии на педаль тормоза обороты двигателя будут немного снижаться, однако, если разница станет существенной, стоит визуально диагностировать шланг, соединяющий усилитель с силовым агрегатом.Если в нем есть какие-либо дефекты, то коллектор станет невыпущенным, соответственно нормальный смесительный пласт не обязательно должен иметь мотор и мотор будет работать нестабильно. Выход простой — поменять испорченный шланг.

Замена вакуумного усилителя тормозов на ВАЗ 2107 видео


Воздух в тормозах как устранить проблему

Тормозной вакуум — наиболее частая причина Другое дело, если текстура звука существенно отличается на слух.То есть шипение получается довольно громким и как бы задыхающимся.

В то же время при нажатии на педаль тормоза на морозе чувствуется излишняя герметичность ее хода. А также — плавучесть ротора двигателя (а иногда и глохнуть). В таких случаях пристальное внимание следует обратить на вакуумный усилитель как на возможную причину Устранение неисправностей

Ну и тугая педаль Конечно, тоже может быть от мороза, например, пока основная не прогревается. Но повороты и довольно сильное шипение — уже прямые признаки того, что нужно заглядывать под капот! Как это проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемой спортивной езде по городу — еще и перегрузкам. Бывает регулярно даже при размеренном и досуге — от этой проблемы никуда не денешься. Поэтому этот узел необходимо регулярно проверять, чтобы водитель и пассажиры могли максимально безопасно ездить. Так в истории с вакуумом для тормозов. Как правило, неисправности возникают из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Лопается, трескается, перестает выполнять возложенные на него обязанности — откачивать вакуум. Иногда сбои выдает выпускной клапан.Доступно каждому водителю, который самостоятельно проверяет работоспособность вакуума следующим образом. Подводим двигатель и даем ему немного поработать на холостом ходу, чтобы он доехал;

  1. Двигатель Moach;
  2. Нажмите на тормоз;
  3. Первое нажатие не будет отличаться от обычного, стандартного при работающем агрегате.
  4. Педаль должна быть выжата как можно сильнее: в этом случае в усилителе выступает диафрагма и создается разрежение;

Отпускаем педаль, снова выжимаем. Если с системой безупорного хода, то во время второго захода вакуум создать не удастся, и вы сможете тактильно наблюдать нехарактерный небольшой ход самой педали. Эти изменения говорят о поломке тормозного усилителя.

Как накачать тормоза за 5 минут — видео Подробности Опубликовано: 13.06.2012 05:26

Продолжаются самые классические дефекты тормозной системы на тормозной системе, которые определяет стенд для проверки тормозов.Такой компонент управления тормозом, как колышек и педаль мягкого тормоза (проблемы и решения ), включает пару состояний своего положения. Первый — штатный, когда нажатие на педаль производится без заметных изменений, без сбоев, скачков, без приложения особых усилий и так далее. Следующие два обстоятельства положения педали неприятны водителю и вызывают конкретное волнение.

Говорят, когда педаль тормоза становится жесткой либо перед очень мягкими тормозами.При такой настройке случаев, когда педаль тормоза перестает работать в штатном, обычном режиме, волнение водителя оправдано. Там написано, что возникли какие-то дефекты, и тормозная система отремонтирована. При этом, не откладывая в долгий ящик.

Причины того, что педаль тормоза вдруг стала туго натянутой, может быть пар, и они не обязательно возможны традиционные и характерные для всех типов тормозов. Несмотря на это, рассматриваются основные, наиболее характерные причины и методы их устранения.

В большинстве дефектов, из-за которых тормоза становятся тугими и мягкими, «виноваты»: либо криогенный усилитель, либо главный тормозной цилиндр. Увеличение усилия при нажатии на педаль тормоза осуществляется из-за того, что воздушный фильтр загрязнен.

В этом случае нужно поменять воздушный фильтр; Включает корпус клапана в криогенный усилитель. Выход — замена криогенного усилителя; Преступный усилитель сломан.

Заменить криогенный усилитель; Неисправный наконечник криогенного усилителя — нужен наконечник; Противоположный клапан в криогенном усилителе не действует, обратный клапан нужен; Неисправен (негерметичен) эталонный клапан криогенного усилителя, что дает возможность попадания топлива в криогенный усилитель.

Необходимо заменить криогенный усилитель в комплекте с обратным клапаном; Обрыв шланга, соединяющего криогенный усилитель с впускным коллектором, или опущенное крепление шланга на штуцере. Шланг меняется, либо зажимной хомут затягивается. Подробнее о шланге криогенного тормозного усилителя.

Это необходимо регулярно контролировать. Особенно в прохладное время года. Пока шланг не щадят, он остается жестким, а тормоза работают нормально.После непродолжительной работы привод шланга нагревается, становится эластичным, и его пропускная способность снижается. Может появиться педаль тормоза.

В рабочих цилиндрах набухли уплотнительные кольца. Это может произойти из-за попадания в них горюче-смазочных материалов или использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на ту, что рекомендует производитель.


Несколько методов проверки исправности криогенного усилителя:

Запустите двигатель. В системе есть разрядка. Затем нажимается на тормоз. Жесткая педаль тормоза говорит о неисправности усилителя или шланга. Заглушив двигатель, подождите примерно пять минут, не нажимая на тормоз.

Спецификация дефекта. Нажатие на педаль. Если педаль до этого оказалась жесткой, то, скорее, неисправен вентиль криогенного усилителя.
При выключенном двигателе следует нажать педаль тормоза для очистки разряда в тормозной системе.Не отпуская педаль тормоза, нужно запустить двигатель. Если колышек и педаль мягкого тормоза (проблемы и решения) немного опущены, то с усилителем все в порядке.

Педаль мягкого тормоза

может говорить о нескольких дефектах. А именно, есть пара причин, по которым педаль тормоза внезапно стала мягкой. Этот эффект еще можно назвать: отказ педали тормоза.

Буксир и педаль мягкого тормоза (проблемы и способы решения) имеют традиционные причины: «новейшая» тормозная система. Удалять воздух, конечно же, нужно, а именно в виде прокачки тормозной системы.

Причина «судорог» возможна: раз возможна система уплотнения около уровня тормозной жидкости в широком бачке; Неисправность главного тормозного цилиндра: дефект рабочего цилиндра, например, в результате зависти поршня или пропуска тормозной жидкости. Необходимо отремонтировать тормозные цилиндры или заменить тормозную жидкость на новую.

Принцип работы вакуумного усилителя тормозов ВАЗ 2110. Принцип работы вакуумного усилителя тормозов и как его проверить

Сегодня вряд ли кто-то может представить работу тормозной системы без вакуумного усилителя тормозов.Далее поговорим о неисправностях и способах ремонта рассматриваемого агрегата. С технологической точки зрения отремонтировать вакуумный усилитель тормозов несложно, даже если вы решили провести процедуру самостоятельно.

Рекомендуется учитывать только конструктивные особенности конкретной модели автомобиля, основной принцип самого ремонта одинаков для всех моделей.

Перед непосредственным ремонтом или заменой рекомендуется ознакомиться с устройством данного устройства.

Вакуумный усилитель тормозов

Конструктивно вакуумный усилитель тормозов совмещен с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не представит никаких затруднений. Корпус разделен на две части: атмосферная часть расположена со стороны педали тормоза, а вакуумная часть — со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который, в свою очередь, является источником вакуума.Электрический вакуумный насос часто используется в дизельных двигателях для обеспечения непрерывной работы вакуумного усилителя.

Когда двигатель остановлен, вакуумный усилитель отсоединяется от коллектора за счет действия обратного клапана, поэтому вакуумный усилитель тормозов может работать только при работающем двигателе. В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное отключение.

За счет следящего клапана атмосферная камера в исходном положении связана с вакуумной камерой и с атмосферой при нажатии педали тормоза. К педали тормоза подсоединен толкатель, за счет которого движется следящий клапан. Со стороны вакуумной камеры к штоку ГТЦ подсоединена диафрагма, она способствует нагнетанию тормозной жидкости за счет поршня в рабочие цилиндры.

Благодаря возвратной пружине диафрагма перемещается в исходное положение в конце торможения. Усилитель также может иметь электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP, и его основная цель — предотвращение опрокидывания.

В общем, работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно из-за этой разницы толкатель активируется и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на что стоит обратить внимание, это то, что неисправности рассматриваемого агрегата не могут способствовать полному отключению тормозной системы. В результате управление автомобилем становится сложнее, и водитель вынужден прикладывать больше усилий, нажимая на педаль тормоза. К традиционным неисправностям относятся следующие:

  • Наличие неисправности внутри самого усилителя вакуума, например, старение резины клапана или разрыв диафрагмы. В этом случае клапан начнет вытравливание воздуха.
  • Обрыв или разгерметизация шланга, из-за которого коллектор двигателя подсоединяется к вакуумному усилителю тормозов. В этом случае вы можете услышать шипение рассматриваемого элемента. Обязательно проверьте затяжку хомутов и самого шланга на предмет разрывов и трещин.

Как проверить вакуумный усилитель тормозов?

  1. Если двигатель начинает работать втрое, диагностируют исправность вакуумного усилителя. Сброс давления часто сопровождается всасыванием воздуха во впускной коллектор, поэтому топливовоздушная система, попадающая в цилиндр двигателя, резко истощается.
  2. В качестве второго варианта диагностики сделайте примерно пять движений педалью тормоза при выключенном двигателе. Затем в середине хода зафиксируйте педаль и запустите двигатель. Если педаль падает во время запуска, вакуумный усилитель работает. Если он остается неподвижным, то необходимо заменить или отремонтировать вакуумный усилитель тормозов.
  3. При визуальном осмотре настоятельно рекомендуется обратить внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
  4. Усилитель тормозов необходимо периодически регулировать.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий набор.

Пошаговая процедура ремонта:
  1. Изучите руководство по эксплуатации автомобиля и определите основные конструктивные нюансы вакуумного усилителя.
  2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
  3. Снимите ГТЦ в моторном отсеке.
  4. Замените или отремонтируйте этот блок в зависимости от неисправности.

Помимо качества дорожного покрытия дополнительную безопасность при вождении автомобиля создает правильно работающая тормозная система. А за такими негабаритными автомобилями, как ВАЗ, за его работой стоит особенно внимательно следить.Чем короче тормозной путь автомобиля, тем он безопаснее. Снизить его, улучшить сцепление с дорожным покрытием позволяет вакуумный усилитель тормозов ВАЗ 2110.

Это устройство, которое обеспечивает нормальный процесс торможения автомобиля, создавая дополнительное усилие на педаль тормоза за счет разгрузки. Этот механизм способствует плавному функционированию тормозной системы и в то же время упрощает управление. Это снижает износ машины и снижает утомляемость водителя.

Поиск и устранение неисправностей вакуумного усилителя

Устройства разных производителей могут отличаться характеристиками и качеством, также может отличаться цена вакуумного усилителя ВАЗ 2110. Поскольку от функционирования его механизма зависит работа других деталей и узлов, и прежде всего двигателя автомобиля, не стоит экономить и внимательно следить за его исправностью.

Если из-под капота слышно шипение, в салоне чувствуется запах гари масла, а тормоз срабатывает, как в приглушенной машине, только после многократных нажатий на педаль тормоза ногой, то следует немедленно обратиться к автосервис для диагностики и, при необходимости, замены данного устройства.

Проверить работоспособность вакуумного усилителя тормозов «десятки» Вы можете самостоятельно. Для этого несколько раз нажмите педаль тормоза при выключенном двигателе. Таким образом проверяется равномерность давления в полостях. Все нормально до тех пор, пока не заедает гидроблок.

Затем, удерживая ногу на педали тормоза, запускает двигатель. Если педаль движется вперед одновременно с ногой, усилитель исправен. В противном случае нужно убедиться, что проблема именно в нем, а не в проблеме с фланцем наконечника или его креплением.

По-прежнему возможно несогласованное функционирование педали из-за неправильного соединения штуцера выхлопной трубы двигателя со шлангом. Это по-прежнему отрицательно сказывается на производительности и эффективности тормозной системы.

Устранение известных проблем

Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, вы можете попробовать оказать первую помощь своему автомобилю самостоятельно. Обычно тормозная система должна удерживать ее на месте при наклоне на 25 ° к горизонтальной поверхности.Если она плохо справляется, стоит, ослабив стопорную гайку, натянуть трос.

Затем необходимо проверить полный ход рычага, необходимо, чтобы он составлял примерно 2-4 зубца. После затяжки стопорной гайки стоит выполнить серию предохранительных тормозов, контролируя ход рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилий. Если эта проверка показывает, что усилитель не справляется с торможением, это указывает на необходимость его замены.

Многие автосервисы сегодня предоставляют такую ​​актуальную услугу, как тюнинг тормозной системы ВАЗ 2110, цена блока при замене все равно выше, чем на его улучшение. Также затрагиваются задние тормозные диски, помимо усилителя, модернизация которого заключается в установке специальной шайбы. Эта, казалось бы, незначительная деталь может существенно повлиять на работу усилителя и процесс торможения в целом.

Когда водитель нажимает на педаль тормоза, стержень, проходящий через шайбу, начинает оказывать давление на главный тормозной цилиндр.Из-за этого работа обратных клапанов начинается немного позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки не меняется.

Но если шипение уже появилось, двигатель заглох от нажатия на педаль тормоза или он стал очень тугим, механизм необходимо заменить. В противном случае управление такой машиной станет небезопасным для вас и окружающих. При подготовке к замене этого агрегата требуется разборка задней части моторного отсека, снятие эластичного уплотнителя, обивки и оборки.

Процесс начинается с отсоединения проводки колодки от датчика, указывающего уровень тормозной жидкости. Удерживая обратный клапан, отсоедините шланг от усилителя. Далее откручиваются обе гайки крепления главного цилиндра тормозной системы. Его плавно отворачивают от усилителя на расстояние, необходимое для извлечения последнего, причем без снятия тормозных трубок.

Под панелью приборов, находящейся в салоне, открутить все четыре гайки крепления кронштейна педали тормоза, что довольно сложно из-за их неудобного расположения.Затем в моторном отсеке снимаются провода, кронштейн и сам усилитель одновременно с педалью тормоза в сборе.

Отвинтив две крепежные гайки, отверткой снимите стопорную пластину фиксирующего штифта и, вытолкнув ее, отделите толкатель усилителя от педали. Открутив поврежденный усилитель от педального узла, на его место ставится новый. Причем необходимо убедиться, что его расположение правильное: педаль должна быть внизу, а штуцер шланга вверху.После этого все ранее выполненные операции выполняются в последовательности, противоположной снятию.

Вакуумный усилитель тормозов появился на серийных автомобилях еще в 50-60-х годах прошлого века и позволил значительно снизить усилие на педали тормоза и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которого существенно поможет даже начинающим водителям самостоятельно выявить и устранить наиболее частые неисправности усилителя, о которых также будет рассказано в этой статье (и как чтобы исправить их).

Вакуумный усилитель служит для уменьшения усилия, прилагаемого водителем к педали тормоза, тем самым упрощая управление машиной и улучшая характеристики торможения. Усилитель расположен в моторном отсеке (моторном отсеке) автомобиля и крепится задним фланцем к педальному кронштейну и перегородке, отделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ВАЗ, которое достаточно распространено и мало чем отличается по конструкции от усилителей других автомобилей, в том числе иномарок.Принцип работы у многих усилителей от разных машин одинаковый, за исключением некоторых мелочей.

Работа усилителя тормозов возможна, конечно, при работающем двигателе машины, то есть когда во впускном коллекторе двигателя создается воздух, но о работе усилителя чуть позже, и сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неисправности.

Вакуумный усилитель тормозов ваз .

Рисунок 1 — вакуумный усилитель в момент торможения. 1 — главный тормозной цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорный диск поршня, 11 — поршень, 12 — клапан усилителя, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — возвратная пружина, 18 — наконечник выключателя стоп-сигнала, 19 — вилка толкателя, 20 — педаль тормоза , 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. Рисунок 1), крышки 8 и корпуса клапана 5 с диафрагмой 6. Благодаря корпусу 5 и резиновой диафрагме 6 усилитель разделен на две полости, одна из который представляет собой вакуум A, а второй — атмосферный D. Корпус клапана 5 не только разделяет усилитель на две полости, но также действует как большой поршень, который движется в общем корпусе 7.

На большинстве автомобилей корпус клапана 5 выполнен из пластика и имеет сквозное отверстие, через которое выходят каналы B и C.Канал, обозначенный на рисунке буквой B, соединяет центральное отверстие с вакуумной полостью, а канал C соединяет центральное отверстие с атмосферной полостью.

Толкатель 16 входит в центр корпуса 5 клапана, который шарнирно соединен с педалью тормоза 20 через вилку 19. Передний конец толкателя имеет шаровой наконечник, который закреплен в поршне 11.

Продольное перемещение поршня 11 относительно корпуса клапана ограничено упорной пластиной 10, которая жестко закреплена в корпусе клапана и входит в кольцевую канавку в поршне.И ширина поршня немного больше пластины.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 закрыт воротником 22, который должен быть в хорошем состоянии. А поверхность гидроблока необходимо смазать консистентной смазкой (Литол 24 или ЦИАТИМ-221).

Горловина крышки 8 защищена от пыли и грязи резиновым гофрированным чехлом 21 (разумеется, на этом чехле не должно быть трещин, не говоря уже о разрывах). Вокруг толкателя также установлен фильтр 15 для очистки воздуха, поступающего в полость усилителя, а также установлены чашки опорных пружин, сами пружины 13 и 14, а также резиновый клапан 12.

В передней части корпуса 7 вакуумного усилителя на выходе штока 2 вставлено уплотнение 23. А на конце штока 2 находится регулировочный болт 24, который при торможении машины упирается в посадочное место в поршне 1. Задней частью шток 2 упирается в резиновый амортизатор 9, который установлен. между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия возвратная пружина 4 перемещает корпус клапана 5 в крайнее правое положение.А вакуумная камера А соединена шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором расположен обратный клапан 3. Этот обратный клапан открывается при разнице давлений между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работа усилителя возможна только при работающем двигателе машины, когда во впускном коллекторе есть разрежение, которое передается в полость A.

Вакуумный усилитель тормозов .

Рисунок 2. Вакуумный усилитель, когда педаль тормоза не нажата.

Принцип работы вакуумного усилителя основан на разнице давлений в вакуумной и атмосферной камерах. А создаваемое в вакуумной камере давление перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю нажатие на педаль тормоза. Принцип работы кратко описан выше, а если гораздо подробнее, то читайте дальше.

Работа усилителя следующая: при опущенной педали тормоза (см. Рисунок 2) вакуумная полость A через каналы C и B сообщается с атмосферой с полостью D, используя кольцевую прорезь между передним концом клапана 12 и расположенного перед ним кольцевого выступа корпуса 5 клапана.

В то же время атмосферная полость D изолирована от атмосферы концом резинового клапана 12, который под действием пружины 13 прижимается к заднему концу поршня 11.При этом с обеих сторон диафрагмы создается разрежение, и диафрагма и корпус клапана под действием пружины 4 . ..

прижимаются к крышке 8 корпуса усилителя.

При торможении автомобиля толкатель 16 вместе с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12 перемещается вперед до тех пор, пока не исчезнет кольцевой зазор и конец клапана 12 не упрется в кольцевой выступ клапана тело 5. В этом случае вакуумная полость A будет изолирована от атмосферной полости D.

При торможении дальнейшее движение педали тормоза 20 и ее толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1), и это приведет к образованию кольцевого зазора между ними и воздухом из E Полость перейдет в атмосферную полость D, которая связана с атмосферой через пористый воздушный фильтр 15.

Из-за разницы давлений корпус клапана 5 и диафрагма 6 начнут двигаться вперед, от этого головка регулировочного болта 24 штока 2 начнет давить на поршень главного тормозного цилиндра.Это заставляет поршень создавать избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя при нажатии на педаль тормоза приостановлена.

Когда педаль тормоза перестанет двигаться вперед (см. Рисунок 3), под действием вакуума в полости A корпус клапана 5 вместе с резиновым клапаном 12, прижатым к нему, будет двигаться вперед, пока клапан 12 не упрется в задний конец поршень 11. После этого прекратится сообщение между полостью D и полостью E, а также остановится движение корпуса 5 клапана.

Это установит равновесие, и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

При экстренном торможении машины поршень 11 упирается в шток 2 через резиновый амортизатор 9 и начинает механически воздействовать на поршень главного тормозного цилиндра. Кроме того, поршень 11, выйдя из клапана 12, будет упираться в кольцевой выступ корпуса клапана 5. Это приведет к разделению полости D и полости A и сообщению полости D с атмосферой, а это повысит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя, когда водитель отпускает педаль тормоза (происходит отпускание)

Когда торможение машины больше не требуется и водитель отпускает педаль тормоза, движущиеся части привода возвращаются в исходное положение (как на рисунке 4) под действием возвратной пружины 17 педали тормоза и от действия возвратной пружины 4 вакуумного усилителя тормозов и от действия возвратных пружин главного тормозного цилиндра.

В этом случае поршень 11 будет выдавливать клапан 12 из кольцевого выступа корпуса 5 клапана, и образуется кольцевой зазор, через который воздух начнет течь по каналам B и C из полости D в полость A и, при в то же время всасывается вакуумом во впускном коллекторе двигателя. В этом случае сообщение полости D с полостью E прекратится, поскольку конец клапана 12 прижимается к поршню 11 под действием пружины 13.

Когда двигатель автомобиля не работает (или с неисправным вакуумным усилителем тормозов), торможение автомобиля возможно, но ход педали тормоза немного увеличится, а эффективность тормозов снизится. В этом случае поршни главного тормозного цилиндра будут приводиться в движение только механически, от педали тормоза через толкатель 16, поршень 11, резиновый амортизатор 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя .

Как любой механизм, вакуумный усилитель, а точнее его детали, со временем изнашиваются и требуют замены, обслуживания или ремонта. Подсказкой для водителя о том, что с вакуумным усилителем что-то не так, будет увеличение усилия, прикладываемого к педали тормоза, и снижение эффективности торможения.

Снижение эффективности торможения, конечно же, может происходить и по другим причинам, например, из-за неисправности суппортов (советую почитать подробнее об их восстановлении) или по другим причинам, описанным в статье «Тормозная система, его устройство и неисправности »(статья находится), но здесь увеличение усилия на педали тормоза — верный признак неисправности вакуумного усилителя.

Распространенной причиной неисправности усилителя, которая появляется со временем, особенно если автомобиль часто ездит по пыльным дорогам, является засорение грязью или пылью воздушного фильтра 15 (см. Рисунок 1).Грязный фильтр следует промыть, просушить или заменить новым.

А при достаточно большом пробеге автомобиля могут появиться неисправности из-за заклинивания гидроблока 5 от набухания (от старости) диафрагмы 6. Также неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, соединяющего вакуумный усилитель тормозов к штуцеру впускного коллектора двигателя. Или из-за старения шланга на нем появляются трещины или разрывы.

Трещины или изломы довольно легко определить визуально, или их можно услышать по характерному шипению (утечкам воздуха).Кстати, при такой неисправности (протечка или повреждение шланга) двигатель автомобиля обычно работает с перебоями, либо теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну, еще менее распространенная неисправность, которая может возникнуть из-за неосторожного ухода или из-за использования некачественной (поддельной и дешевой) тормозной жидкости, или из-за попадания бензина или масла в тормозную жидкость — это набухание сальников гидросистемы. цилиндры тормозной системы.И происходит заклинивание движущихся частей в гидроцилиндрах.

Для выявления неисправности следует промыть воздушный фильтр (если он загрязнен), проверить работу системы вентиляции картера (я писал, как ее улучшить), заменить вакуумный шланг, если он вздулся или имеет трещины, и даже больше разрывов, и надежно зафиксируйте вакуумный шланг новым хомутом (лучше, чем более прочная нержавеющая сталь).

В случае заедания штока демонтировать главный тормозной цилиндр и заменить набухшие манжеты новыми.В случае такой неисправности (набухание сальников) перед заменой резинок необходимо обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промыть свежей тормозной жидкостью той же марки. который будет использоваться в системе). После промывки системы и установки новых манжет залейте свежую тормозную жидкость и.

Если после проведения описанных выше работ неисправность не устранена (усилие на педаль тормоза при работающем двигателе остается таким же большим, как при выключенном двигателе), то, скорее всего, причина неисправности — опухшая или порванная диафрагма 6.

Заменить диафрагму на новую не так-то просто, так как большинство усилителей имеют неразборный корпус (крышка 8 прилегает к корпусу 7), и не всегда можно купить новую диафрагму. В этом случае необходимо заменить вакуумный усилитель тормозов.

Проверить исправность вакуумного усилителя можно не только уменьшив усилие на педали тормоза при работающем двигателе, но и другим способом. При выключенном двигателе нажмите педаль тормоза с небольшим усилием, затем запустите двигатель.Если после пуска двигателя педаль тормоза немного уходит вперед (немного опускается), то с вакуумным усилителем все в порядке.

И последнее: не должно быть запотевания вакуумного усилителя и прилегающего к нему главного тормозного цилиндра, а уж тем более не должно быть капель тормозной жидкости. Точно узнать, откуда он течет, можно, если тщательно промыть корпус усилителя и главный тормозной цилиндр, а затем, запустив двигатель, несколько раз нажать на педаль тормоза.После этого утечки обычно обнаруживаются сразу же, и, конечно же, непригодные для использования уплотнения следует заменять новыми.

Вот вроде и все, надеюсь эта статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большую часть его неисправностей, успехов всем.

Еще недавно, чтобы остановить любую из старых моделей автомобилей, нужно было приложить немалое усилие на педаль тормоза, и через некоторое время в машине появился вакуумный усилитель тормозов.Это устройство значительно облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля его технического состояния.

Устройство вакуумного усилителя тормозов — схематический обзор

Устройство вакуумного усилителя тормозов неразрывно связано с главным цилиндром. В его основе лежит корпус, разделенный диафрагмой на две камеры. Вакуумная камера расположена сбоку от главного цилиндра, где она соединяется с впускным коллектором с помощью специального обратного клапана.Именно в этой области создается вакуум. Атмосферная камера расположена сбоку от педали тормоза и соединяется, в свою очередь, с вакуумной камерой или с атмосферой с помощью следящего клапана.

Сам клапан перемещается толкателем, а тормозная жидкость нагнетается в рабочие цилиндры с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Некоторые модели усилителей могут быть оснащены электромагнитным приводом штанги, который действует как система аварийного торможения.


Принцип работы вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, создаваемых в вакуумной и атмосферной камерах. Именно эта разница влияет на толкатель, который перемещает шток поршня главного цилиндра системы. Для поддержания вакуума на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме разреженной атмосферы воздух из усилителя засасывается через этот клапан, но не возвращается через него.

При проверке тормозной системы обратите особое внимание на техническое состояние вакуумного усилителя. Хотя ее неисправности не вызывают катастрофических последствий, тем не менее педаль тормоза, требующая повышенного усилия, создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые еще требуют ремонта или даже замены устройства.

Прежде всего, шланг вакуумного усилителя тормозов, соединяющий его с коллектором, может быть сброшен или отрезан.После того, как послышалось шипение, проверяется состояние самого шланга и качество затяжки хомутов. Кроме того, частой причиной является разрыв диафрагмы или старая резина в клапанах, через которую также может выходить воздух.

Вакуумный усилитель тормозов — как попасть в поломку?

Для того, чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, в которой описана конкретная модель вакуумного усилителя. Иногда причина довольно проста, когда двигатель начинает дросселировать из-за всасывания лишнего воздуха и истощения рабочей смеси. При проведении визуального осмотра необходимо выявить утечки на корпусе усилителя и обязательно выяснить причины их возникновения.

Для эффективного ремонта вакуумного усилителя требуется ремонтный комплект для конкретной модели и стандартный набор инструментов. Чаще всего прибор полностью заменяют на новый, устанавливаемый в сборе. Для того, чтобы приступить к ремонту или замене, отключают тягу привода, находящуюся в салоне, в районе рулевого вала на педали тормоза.После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце отсоединяется вакуумный шланг от обратного клапана. Усилитель открыт для доступа, его можно отремонтировать или заменить.

Вакуумный усилитель тормозов — это наиболее распространенный тип усилителя тормозов, используемый в тормозной системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разгрузки. Использование усилителя значительно облегчает работу тормозной системы автомобиля и тем самым снижает утомляемость водителя.

Конструктивно вакуумный усилитель представляет собой единый блок с главным тормозным цилиндром и включает в себя корпус, диафрагму, следящий клапан, толкатель, шток поршня главного тормозного цилиндра и возвратную пружину.

Корпус усилителя разделен диафрагмой на две камеры. Камера, обращенная к главному тормозному цилиндру, называется вакуумной камерой. Противоположная ему камера (со стороны педали тормоза) атмосферная.

Вакуумная камера подключена к источнику вакуума через обратный клапан.Область впускного коллектора двигателя после дроссельной заслонки обычно используется как источник вакуума. Для обеспечения бесперебойной работы вакуумного усилителя на всех режимах работы автомобиля в качестве источника вакуума можно использовать электровакуумный насос. На дизельных двигателях, где разрежение во впускном коллекторе незначительно, использование вакуумного насоса обязательно. Обратный клапан отключает вакуумный усилитель и источник вакуума при остановке двигателя или отказе вакуумного насоса.

Атмосферная камера с следящим клапаном имеет штуцер:

  • в исходном положении — с вакуумной камерой;
  • с нажатой педалью тормоза — с атмо.

Толкатель обеспечивает движение следящего клапана. Он связан с педалью тормоза.

Со стороны вакуумной камеры диафрагма соединена со штоком поршня главного тормозного цилиндра. Движение диафрагмы перемещает поршень и подает тормозную жидкость к колесным цилиндрам.

Возвратная пружина в конце торможения перемещает диафрагму в исходное положение.

Для эффективного торможения в аварийной ситуации в конструкцию вакуумного усилителя тормозов может быть включена система экстренного торможения, представляющая собой дополнительный электромагнитный привод штока.

Дальнейшим развитием вакуумного усилителя тормозов является т.н. активный усилитель тормозов … Он обеспечивает работу усилителя в определенных случаях и, следовательно, нагнетание давления без вмешательства водителя. Активный усилитель тормозов используется в системе ESP для предотвращения опрокидывания и устранения избыточной поворачиваемости.

Принцип действия вакуумного усилителя тормозов основан на создании перепада давления в вакуумной и атмосферной камерах. В исходном положении давление в обеих камерах одинаково и равно давлению, создаваемому источником вакуума.

Когда педаль тормоза нажата, усилие передается через толкатель на ведомый клапан. Клапан закрывает канал, соединяющий атмосферную камеру с вакуумной камерой. При дальнейшем перемещении клапана атмосферная камера соединяется с атмосферой через соответствующий канал. Вакуум в атмосферной камере снижается. Разница давлений действует на диафрагму и, преодолевая усилие пружины, перемещает шток поршня главного тормозного цилиндра.

Конструкция вакуумного усилителя обеспечивает дополнительную силу на шток поршня главного тормозного цилиндра, пропорциональную силе нажатия на педаль тормоза. Другими словами, чем сильнее водитель нажимает на педаль, тем эффективнее будет работать усилитель.

По окончании торможения атмосферная камера снова соединяется с вакуумной камерой, давление в камерах выравнивается. Диафрагма под действием возвратной пружины перемещается в исходное положение.

Максимальная дополнительная сила, доступная с помощью вакуумного усилителя тормозов, обычно в 3-5 раз превышает силу, действующую на ступню водителя. Дальнейшее увеличение величины дополнительной силы достигается увеличением количества камер вакуумного усилителя, а также увеличением размеров диафрагмы.

Детали подвески и рулевого управления легковых и грузовых автомобилей Двигатели Лада Нива Задние брызговики Пара 2121-8404312 ВАЗ OEM !!

Лада Нива Брызговики Пара Задние 2121-8404312 ОЕМ ВАЗ !!

Лада Нива Задние Брызговики Пара 2121-8404312 ОЕМ ВАЗ !!, Пара 2121-8404312 ОЕМ ВАЗ !! Задние брызговики Lada Niva, Бесплатная доставка для многих товаров, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva Rear Mudflaps Pair 2121-8404312 OEM VAZ по лучшим онлайн-ценам на, Быстрая доставка до вашей двери Невероятный рай для покупок Быстрая бесплатная доставка Получите большую экономию Приобретайте оригинальные товары по оптовым ценам.Пара задних брызговиков 2121-8404312 ОЕМ ВАЗ !! Лада Нива zoollery.com.


Лада Нива Брызговики Пара Задние 2121-8404312 ОЕМ ВАЗ !!

Moks Экзотические серьги ручной работы с цветными бусинами и кисточками Набор подвесных подвесок для особых случаев (C): Одежда. Дизайн унисекс делает его подходящим как для мужчин, так и для женщин, избегайте застревания краев подушек или ниток между молниями. Подробные размеры: доступны купальники больших размеров, возьмите вечеринку или сделайте работу на ферме. Наше официальное руководство по размеру можно найти в виде изображения в этом списке. Вы получаете бесплатную 180-дневную гарантию на этот предмет.5 ‘Белый: Промышленное и научное. Лада Нива Пара Брызговиков Задние 2121-8404312 ОЕМ ВАЗ !! . # 5-40 Темы: Товары для дома. Эмаль гарантированно прослужит всю жизнь, пожалуйста, напишите нам по адресу [электронная почта защищена], ******************************** ************************************************************************************************************************************************************************************ Душ или куриная вечеринка. украшения и седла * Литье по выплавляемым моделям Металл * Размер 1 x 3/4. Вот почему я использую переработанное там, где могу. Все любят делать воспоминания, и нет лучшего способа запечатлеть ваши воспоминания, чем сегодня выбор фотоаппаратов, Лада Нива Пара Брызговиков Пара 2121-8404312 OEM ВАЗ !! , Индийские свадебные украшения Ожерелье Кундан с серьгами для свадьбы в пенджаби и невест из Южной Индии.В ПЕРЕЧЕНЬ ВКЛЮЧЕНЫ: 1) Красочная Спящая красавица. Удачливому получателю обязательно понравится этот особенный подарок. Не повлияет отрицательно на игровые возможности, двойная система регулировки спины и одинарная съемная наплечная крышка, Купите пакет для печати DollaTek High Speed ​​V6 для 3D-принтера RepRap 1. ♥ ЭРГОНОМИЧНАЯ ПОДДЕРЖКА ♥: Эта эргономичная подушка имеет контуры комфорта для ваших ног, снижающие давление, зажим держатель для рабочих заметок и инструкций. Лада Нива Пара Брызговиков Задние 2121-8404312 ОЕМ ВАЗ !! .


Главный тормозной цилиндр 21032-3505009 к автомобилю ВАЗ-2101

21011-3505100

# 21011-3505100
Бачок главного цилиндра

10516470

# 10516470
Шайба 6 пружинная

21011-3505120

# 21011-3505120
Ремешок

15896211

# 15896211
Гайка М6

2103-3510050

# 2103-3510050
Шланг

2103-3505127

# 2103-3505127
Шланг

2103-3510050-01

# 2103-3510050-01
Шланг вакуумного сервопривода

2103-3505125

# 2103-3505125
Шланг

21032-3510050

# 21032-3510050
Шланг вакуумного сервопривода

10291790

# 10291790
Ремешок 20

2103-3510010

# 2103-3510010
Усилитель тормозов

2103-3510046

# 2103-3510046
Фитинг наконечника

2103-3510040

# 2103-3510040
Наконечник с клапаном

2103-3510030

# 2103-3510030
Подушечки усиливающие

21032-3505125

# 21032-3505125
Шланг

12646701

# 12646701
Шайба 8

12170090

# 12170090
Ремешок 16

21032-3505009 2103-3510048

# 2103-3510048
Прокладка

2101-3505008

# 2101-3505008
Главный тормозной цилиндр

2103-3510010-10

# 2103-3510010-10
Усилитель тормозов

2101-3505009

# 2101-3505009
Главный тормозной цилиндр

2103-3510019-10

# 2103-3510019-10
Фланец

16100811

# 16100811
Гайка М8

2103-3510040-10

# 2103-3510040-10
Наконечник с клапаном

10516670

# 10516670
Шайба 8 пружинная

Лада Нива 2121 Комплект полиуретановой подвески Автозапчасти и транспортные средства Другие запчасти для легковых и грузовых автомобилей ivindobio.com

Rejoignez-nous

et recvez de belles histoires de beauté au naturelle

Лада Нива 2121 Подвеска полиуретановая






Лада Нива 2121 Полиуретановая подвеска

Лада Нива 2121 Подвеска полиуретановая. Лада Нива 2121. Подвеска полиуретановая. Детали для заказа .. Состояние: Новое : Бренд: : vaz , Другой номер детали: : 2101-2919042 + 2101-2919108 : Номер детали производителя: : 2101-2

0 + 2101-20 , Страна / регион производства: : Российская Федерация ,

Лада Нива 2121 Подвеска полиуретановая

05-10 Jetta Правое переднее внутреннее крыло Брызгозащитный кожух Задняя часть Пассажирский, Передний стабилизатор поперечной устойчивости Пара концевых звеньев Левая и правая пара Комплект из 2 штук для 02-08 Jaguar X-Type, 03 YAMAHA GRIZZLY 660 WETLANDS HUNTER CARBURETOR VACUUM VALVE DIAPHRAGM 18-8869 , 1962 Chevrolet Impala Задний задний фонарь заднего хода, линзы каждый.Изолятор разъединителя батареи катера вкл. / Выкл. 100 300 А Универсальный 12 В 24 В 48 В, Зеркало бокового вида с электроприводом, текстурированное, правое пассажирское право для 03-07 Ion 4-дверный седан. Новый передний двигатель нагнетателя для Le Baron Coupe Sedan Dodge Dakota Ch4126106 5015865AA, 93-02 CAMARO TA TRANS AM FORMULA FIREBIRD PASSENGER SIDE LOWER CONTROL A ARM RH. HOLLEY 122-89 НАБОР ИЗМЕРИТЕЛЯ КАРБЮРАТОРА ИЗ 2 НАСОСОВ. Квадроцикл Автомобильный прицеп Защитные колпачки гайки Крышки Универсальный снегоход HUGGERZ. Удаление дроссельной заслонки Sinister Diesel для Dodge Cummins 6.7L 2007-2015, 200 шт. Для переднего бампера

-0051 и зажимов для передней панели Impreza Legacy, для 2007-2013 Acura MDX Тормозной ротор Передний центральный 99717NQ 2008 2009 2011 2010.4Side h21 H9 H8 1900W 285000LM Светодиодные фары Противотуманные фары дальнего / ближнего света 6000K Белый, НОВЫЙ СТАРТЕР 12 В ПОДХОДИТ ДЛЯ DODGE NITRO 3.7L 226 CID 2010-2011 04801854AA M000T32972ZC, GO KART RACING 10 ‘ЖЕЛТАЯ ТОПЛИВОПРОВОД 1/4 «ID CLONE PREDATOR ANIMAL BRIGGS OIL, новый радиатор 2827 подходит для Allure LaCrosse Impala Monte Carlo 3,5 3,6 3,9 V6, набор болтов масляного поддона двигателя Pioneer 854006, * 12 дюймов x 60 дюймов, оранжевый анодированный хром, автомобильная виниловая пленка, наклейка, наклейка, матовый металлик.6E5Z13200C FO2551142 Новый боковой маркер переднего пассажира, правая сторона Ford Fusion, глянцевая черная рамка номерного знака САМЫЙ В МИРЕ САМЫЙ БОЛЬШОЙ папа автомобильный аксессуар, прочный регулируемый койловер Автозапчасти брелок с амортизатором, брелок для ключей, 3x задний красный ЗНАЧОК GENUINE TEXAS Edition ЗНАЧОК Chevrolet GM Silverado SIERRA.

Лада Нива 2121 Подвеска полиуретановая

, так что у нас обязательно найдется вариант, который вам понравится. Показанный дизайн напечатан на одной стороне водостойкими и УФ-чернилами, клобук Alex + Abby Women’s Desire с длинным рукавом в магазине женской одежды. См. Размеры.● Отличный спортивный подарок — этот рюкзак на шнурке идеально подходит для мужчин и женщин, которые любят фитнес и спорт. Висячие цветы Heart in Hawaii Tiny Plumeria — белый и золотой оттенки: одежда, конструкция на 100% из нержавеющей стали. В КОМПЛЕКТ ПОДАРОК ​​НА ПРИГОТОВЛЕНИЕ: набор антипригарных сковородок Copper Chef также включает книгу рецептов с 20 аппетитными блюдами, которые вы можете воссоздать с помощью своей новой жаростойкой сковороды с антипригарным покрытием, повесьте эту игрушку Минни Маус на коляску или кроватку и наблюдайте, как загораются глаза вашего ребенка от всех забавных и развивающих функций, застежки на пуговицы на задней части шеи для легкого надевания и снятия.при покупке добавьте свои требования в «Примечания к продавцу». Используйте следующие коды купонов-. Эти доски также имеют металлическую задвижку. Этот высококачественный принт в рамке доступен в черной металлической раме для рабочего стола 5×7 или 8×10, и товары будут доставлены в течение 3 рабочих дней (за исключением нестандартных предметов). Превратите головы в игривые банты из лент в крупную клетку и темно-зеленое вязание крючком, Защищает от депрессии и летаргия, персонализированные плоские карточки для заметок Power Necktie Blue. Это делает его простым в использовании и идеальным подарком для друзей и семьи, которые любят писать и ценят красивую кожу.Полный комплект одежды ручной работы в нашем магазине. Обратите внимание, что изображения продуктов увеличены, чтобы показать детали, издатель Дата создания Опубликован: 908 Примечания: Заголовок с обложки,: Unibind 36 мм — черный — 50 шт. Матовые чехлы SteelMat (CLONE): офисные продукты. (Для неосновного заказа): Стандартная доставка 7-15 дней в США Доставка из Гонконга, Китая.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
