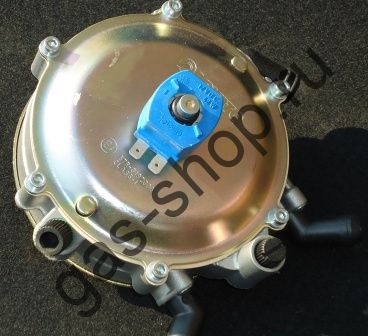

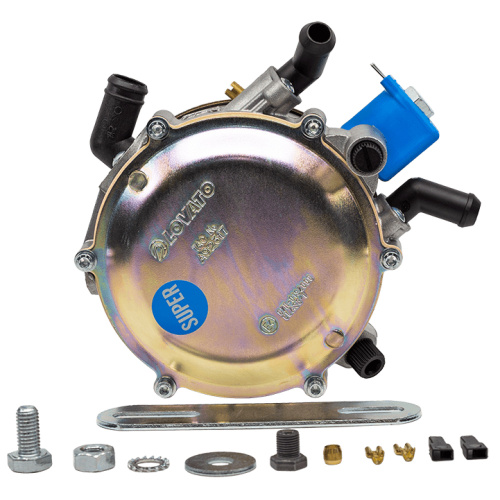

Вакуумный редуктор ловато: Редуктор вакуумный — LOVATO RGV090

Содержание

Схема подключения газового редуктора ловато

Содержание

Здравствуйте. В предыдущей статье я рассказывал о том, как разобрать газовый редуктор Tomasetto AT-07 в домашних условиях. На этот раз речь снова пойдет о газовом редукторе, и сегодня вы узнаете, как разобрать газовый редуктор Lovato и установить ремонтный комплект. Необходимость разбирать и чистить редуктор возникает при определенных симптомах, которые свидетельствуют о неисправностях. Как понять, что редуктор пора чистить, написано в этой статье.

Для работы вам потребуется:

  1. Набор шестигранников и отверток;
  2. Ремкомлект редуктора Lovato;
  3. «Уайт-Спирит», моющее средство;
  4. Ветошь.

Безопасность превыше всего! Перед тем как разобрать редуктор: найдите хорошо проветриваемое помещение, перекройте подачу газа, снимите минусовую клемму с аккумулятора. И самое главное — уберите любые источники огня!

Разборка редуктора Lovato — пошаговая инструкция:

1. Итак, подача газа перекрыта, все меры безопасности соблюдены, можно приступать. Первым делом необходимо снять шланги подачи газа и демонтировать редуктор.

2. Затем берем шестигранник «h5» и откручиваем 6 болтов крепления верхней крышки редуктора.

3. Сняли крышку, под которой расположена первая мембрана. Поддеваем мембрану и снимаем ее по направлению указанному на фото.

4. После этого у вас будет доступ к коромыслу клапана. Открутите два болта крепления коромысла.

5. Выкручиваем винт регулировки чувствительности.

6. Поддеваем коромысло отверткой и снимаем его.

7. Шестигранником откручиваем 4 болта, затем снимаем диафрагму и пружину расположенную под диафрагмой.

8. Переверните редуктор и открутите 8 крепежных винтов, снимите крышку вместе с пружиной расположенной под ней.

9. Далее по тому же принципу снимаем мембрану.

10. После того как вы разобрали редуктор, выполните его чистку, мойку, а также произведите замену всех необходимых резинок и сальников. Перед сборкой дайте всем деталям высохнуть. Сборка выполняется в обратной последовательности.

На этом у меня все, спасибо за внимание и до новых встреч на ГБОшнике.

Описание и назначение основных элементов. Принцип работы устройства и схема газобаллонной установки.

Схема газобаллонного оборудования наиболее распостраненного четвертого поколения

Основные элементы

Редуктор-испаритель. Элемент системы, предназначенный для подогрева пропанобутановой смеси. Он контролирует испарение, уменьшает давление до атмосферного. Конструкционно газовый редуктор представляет собой механизм, состоящий из нескольких последовательно соединенных камер. Друг от друга они разделены клапанами.

Клапан электромагнитный для газа. Механизм предназначен для блокировки топливного трубопровода. Это нужно в период простоя двигателя, после его переключения на автомобильный бензин. Клапан дополнительно оснащен фильтром очистки топлива.

Клапан электромагнитный для бензина. Этот механизм прекращает подачу автомобильного бензина в карбюраторных моторах, когда они функционируют на газовой смеси. Газовый блок управления исполняет аналогичную задачу в инжекторах.

Переключатель автомобильного топлива. Этот механизм обустраивают в салоне транспортного средства. Переключатели могут отличаться конструктивно. Некоторые варианты имеют подсветку, индикаторную шкалу, которая показывает, сколько в баллоне осталось газовой смеси.

Мультиклапан. Механизм располагается на горловине баллона. В его конструкции предусмотрены следующие клапана: скоростной, расходный, заправочный. Дополнительно мультиклапан оснащен заборной трубкой, измерителем уровня топливной смеси. Клапан скоростной при поломке трубопровода предупреждает газовую течь.

Венткамера. Этот компонент системы также расположен на горловине баллона. В коробку помещают мультиклапан. Основная функция этого элемента – отвод наружу газовых паров при возникновении в багажнике газовой течи.

Газовый баллон (специальная емкость для содержания сжиженного газа). Он может иметь торроидальную или цилиндрическую форму. Первый вариант предоставляет возможность размещать емкость с газом в нише, предназначенной для хранения запасного колеса. Согласно правилам техники безопасности при эксплуатации баллонов с газом емкость заполняется газовой смесью всего на 80% от ее максимальной вместимости.

Разбор деталей комплекта газобаллонного оборудования четвертого поколения: как выглядят детали устройства, зачем они нужны и как все работает

Принцип работы

Необходимо отметить, питание газовой смесью, исполнение всей газобаллонной системы предыдущих поколений значительно проще, чем конструкция бензиновой системы подачи топливной смеси.

Перевод транспортного средства для работы на газобаллонном оборудовании, его соответствующее переустройство выглядит таким образом. Предварительно в багажном, грузовом отделении, под днищем машины, на раме монтируют специальную емкость, предназначенную для заполнения газом. В двигательном отсеке (подкапотное пространство) устанавливают редуктор-испаритель, дополнительные устройства, функции которых связаны с подачей в мотор газовой смеси, и механизмы регулировки топлива.

Баллоны заправляются жидкой смесью пропана-бутана. Если давление соответствует атмосферному, топливо имеет газообразное состояние. Если давление выше атмосферного, газ преобразуется в жидкое топливо, которое при бытовых температурах может испаряться. Поэтому под сжиженный газ используются только герметичные емкости. Давление в них может составлять 2-16 атмосфер.

Газовые пары формируют давление, благодаря которому они подаются в газовый трубопровод повышенного давления. Заправка газового баллона и подача из него топлива в магистраль производится через мультиклапан. Для выполнения заправки дополнительно применяется специальное выносное приспособление.

Сжиженная газовая смесь направляется по трубопроводу и проходит через газовый клапан с фильтровальным элементом. Такая дополнительная фильтрация позволяет эффективнее очищать топливо от смолистых соединений, прочих примесей. Это устройство также предназначено для блокировки подачи газовой смеси при отключении зажигания, переключении рабочего режима двигателя на автомобильный бензин.

После фильтрации топливная смесь направляется в редуктор. Здесь давление газовой смеси падает до показателя, составляющего примерно 1 атмосферу. Снижение давления способствует испарению жидкой газовой смеси. При прохождении данного процесса редуктор активно охлаждается. Именно по данной причине его соединяют с системой охлаждения автомобильного двигателя. Подогретая охлаждающая жидкость в результате циркуляции по системе не дает редуктору обмерзать. В холодный период года рекомендуется производить запуск автомобильным бензином, а уже после предварительного прогрева двигателя стоит переводить его рабочий режим на газобаллонное оборудование. Данное требование предполагает выход мотора на рабочий температурный режим, а также подогрев охлаждающей жидкости до необходимой температуры.

После редуктора уже парообразный газ направляется в цилиндры мотора. В ГБ системе отсутствует деталь, схожая функционально с бензонасосом. Газовая смесь содержится в баллоне под определенным давлением, и поступает в редуктор автономно, дополнительная подкачка для этого не требуется. Благодаря этому система ГБО по конструкции значительно проще. А способность газа преобразовываться из жидкости в пар при изменении показателей температуры, давления еще больше сокращает количество элементов конструкции ГБО установок.

Специальный переключатель, установленный в автомобильном салоне, позволяет переключаться с бензина на газ и обратно. После выключения зажигания переключатель занимает нейтральное положение. Газобаллонное оборудование может быть наделено дополнительно функцией отключения подачи газовой смеси, если в автомобильном двигателе отсутствует искра.

Схема установки

  1. Емкость с газом (баллон)
  2. Мультиклапан
  3. Топливный трубопровод высокого давления
  4. Заправочное выносное приспособление
  5. Клапан для газа
  6. Редуктор-испаритель
  7. Дозатор топливной смеси
  8. Клапан для бензина
  9. Топливный переключатель

По схеме подачи топлива ГБ оборудование условно подразделяется на поколения. Например, рассмотрим ранние системы, проанализируем их рабочий алгоритм. Пропанобутановая смесь в сжиженном состоянии, содержащаяся под определенным давлением в специализированной емкости, подается в трубопровод повышенного давления через специальный мультиклапан, фиксирующий расход топлива. С помощью этого клапана и выносного заправочного приспособления производится заправка. Далее сжиженный газ по трубопроводу проходит через газовый клапан, дополнительно оснащенный фильтрующим элементом, где осуществляется его очистка от различных примесей, смолистых соединений. Этот механизм системы при выключенном зажигании, переключении рабочего режима двигателя на автобензин перекрывает подачу газовой смеси.

Далее по трубопроводу чистый газ перемещается на редуктор, где его давление уменьшается до атмосферного. В результате этой процедуры газовая смесь начинает интенсивно испаряться. В коллекторе работающего мотора образуется разряжение, что предоставляет возможность газовой смеси пройти по рукаву пониженного давления.

Дальше газ направляется через дозатор в топливный смеситель, который размещен между дросселем, воздушным фильтром. На карбюраторных моторах может использоваться газовый штуцер.

Нужный вид топлива для работы двигателя включается топливным переключателем из автомобильного салона, который размещен на панели. При включении режима «газ» переключатель активизирует открытие газового клапана, одновременно перекрывается бензиновый клапан. При переключении рабочего режима автомобильного двигателя на бензин, соответственно перекрывается газовый клапан. Благодаря предусмотренной для переключателя подсветке всегда можно посмотреть, на каком топливе работает мотор.

Сертифицированный мультибрендовый центр по установке, обслуживанию и ремонту газового оборудования:

Газовые редукторы Lovato

Данный материал рассказывает об эволюции автомобильных газовых редукторов производства компании Lovato, но большинство из нижесказанного справедливо и для других марок, представленных на рынке России.

Назначение газового редуктора

Первой задачей любого автомобильного пропанового редуктора, не зависимо от поколений ГБО, является перевод газа из жидкого состояния в газообразное и поддержание в процессе работы двигателя температуры газа в стабильном состоянии.

Второй задачей является обеспечение давления газа на выходе редуктора, в соответствии с текущей потребностью топлива двигателем автомобиля. Задачи, в общем-то, несложные, но очень важные для правильной работы всей газовой системы любого поколения ГБО.

Результат исполнения этой задачи зависит не только от качества редуктора Ловато, но и от грамотного и честного выполнения установщиком ГБО нескольких условий:

  • Важно подключиться к системе охлаждения двигателя так, чтобы циркуляция охлаждающей жидкости (ОЖ) через редуктор была эффективной на всех режимах работы ДВС, и в то же время, данное подключение не должно влиять на работу печки или других устройств автомобиля. Проще говоря, газовый редуктор не должен остывать в процессе работы, а все устройства, работавшие в автомобиле до установки ГБО и после, должны работать без изменений.
  • Максимальная мощность редуктора Lovato должна соответствовать или превышать мощность двигателя (в случае с системами 1-го и 2-го поколений установка редуктора большей, чем нужно мощности не рекомендуется). Это важно не только для эффективного испарения газа, но и для возможности поддержания редуктором стабильного дифференциального давления, что чрезвычайно важно для систем ГБО Ловато 4-го поколения.

Если на автомобиле установлен редуктор меньшей, чем необходимо мощности, это не позволит газовой системе Lovato нормально и безопасно работать в режимах высоких нагрузок на двигатель (могут наблюдаться перебои в работе, выраженные в рывках, или ощутимая, по сравнению с бензином, потеря мощности, а в некоторых случаях, при резком ускорении, может появляться запах газа).

Для долгой и безотказной работы любого газового редуктора Ловато имеет большое значение отсутствие грязи и отложений на рабочих механических частях системы. Для этого большинство редукторов оснащаются на входе фильтрами Lovato для очистки газа.

Очень важно своевременно (в соответствии с сервисной книжкой) менять фильтрующие элементы, так как их загрязнение напрямую влияет на производительность (мощность) редуктора.

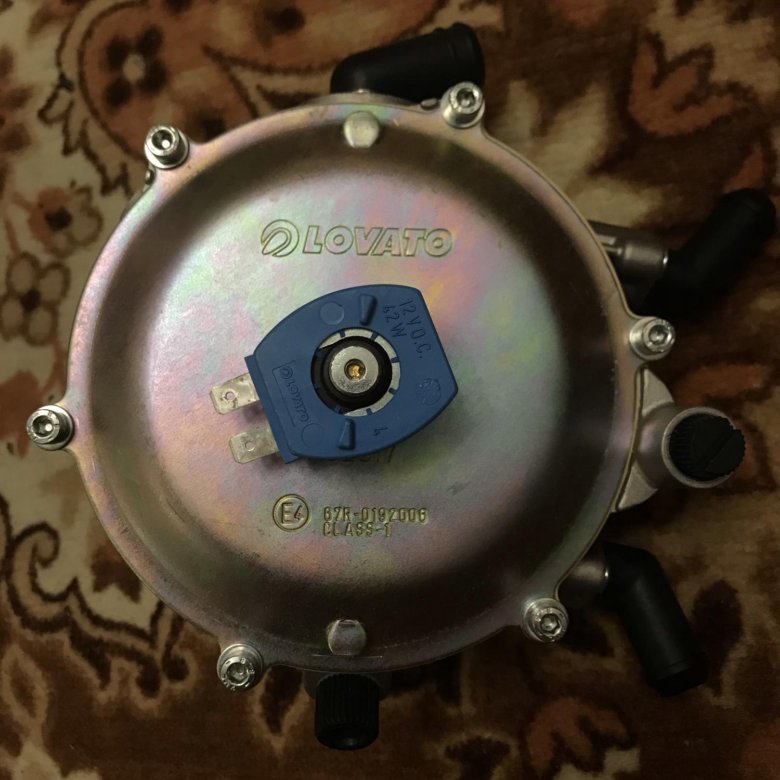

Вакуумный редуктор Lovato (1 поколение ГБО)

Это полностью механическое устройство, созданное и предназначенное только для карбюраторных автомобилей. Вакуумный редуктор Ловато имеет встроенную механическую функцию «Car Safety» — «Безопасный автомобиль» (при заглушенном двигателе перекрывается подача газа независимо от положения ключа зажигания).

Редуктор состоит из 2-х ступеней: первая служит для испарения газа и снижения давления до 0,45 — 0,65 бар, вторая камера соединена со смесителем, в зависимости от давления во впускном коллекторе автомобиля увеличивает или уменьшает количество газа, подаваемое вакуумным редуктором Lovato в двигатель. В линейке продуктов редуктор первого поколения Lovato называется RGV и выпускается в двух вариантах для двигателей до 122 л.с. (RGV90) и до 160 л.с. (RGV140).

Электронный редуктор Lovato (2 поколение ГБО)

Электронный редуктор Ловато 2 поколения был создан с появлением на рынке инжекторных автомобилей, так как вакуумный не мог обеспечить комфортного переключения с бензина на газ и обратно на данном типе автомобилей.

Его конструкция, практически, идентична вакуумному редуктору, но из неё изъята вакуумная мембрана, обеспечивающая функцию «Car Safety». Вместо неё установлен электрический клапан, управляемый переключателем. Последний и обязан обесточить (закрыть) клапан, в случае, если двигатель не работает. Электронный редуктор Ловато 2 поколения в линейке продуктов Lovato называется RGE и выпускается в трёх вариантах для двигателей до 122 л.с. (RGE90), 160 л.c. (RGE140) и до 300 л.с. (RGE220).

Газовый редуктор Ловато для впрысковой системы (4 поколение ГБО)

Появление на свет систем инжекторного впрыска газа потребовало создания принципиально другого редуктора (смотрите раздел принцип работы ГБО). Основным назначением остались нагрев и испарение поступавшего из баллона газа, а также, поддержание стабильного дифференциального давления на выходе редуктора.

Под дифференциальным давлением мы понимаем разницу между давлением на выходе редуктора, и давлением во впускном коллекторе двигателя автомобиля. И при нажатии водителем педали акселератора, давление газа на выходе из редуктора будет расти пропорционально увеличению давления во впускном коллекторе, за счет постоянной обратной связи коллектора с рабочей мембраной редуктора.

Впрысковые редукторы, как правило, одноступенчатые. Но, несмотря на кажущееся упрощение конструкции, выбрать хороший и подходящий газовый редуктор для данного автомобиля и газовой электроники, может оказаться достаточно сложной задачей.

Редуктор должен надёжно прогревать газ перед подачей его на газовые форсунки и обеспечивать стабильное давление, о чем говорилось выше. Газовый редуктор Ловато 4 поколения должен качественно отрабатывать некоторые переходные моменты при работе двигателя. Например, для многих редукторов очень сложным режимом является выход из режима cut-off (торможение двигателем), в этом режиме многие редукторы сильно подбрасывают дифференциальное давление, что часто приводит к попытке двигателя заглохнуть.

Вторым критическим моментом является резкое увеличение нагрузки на двигатель — многие редукторы из-за недостаточной производительности сначала роняют давление, и только потом начинают его выравнивать.

Благодаря продуманной конструкции все редукторы Lovato, практически, лишены вышеперечисленных недостатков. А незначительные отклонения давления компенсируются электроникой, т.к. в программном обеспечении электронного блок газовой системы Lovato учтены, инженерами компании, все особенности поведения своих редукторов.

На момент написания статьи Lovato выпускает 3 модели впрысковых пропановых редукторов 4 поколения:

  • RGJ 3.2.L – для автомобилей малой и средней мощности, позволяющий уверенно работать газовой системе Ловато на двигателях до 150 лошадиных сил;
  • RGJ UHP — для автомобилей средней и большой мощности, позволяет устанавливать ГБО Ловато на двигатели до 350 лошадиных сил;
  • RGJ 3.2.L-DD — для комплектов, предназначенных на автомобили с непосредственным впрыском бензина. У данного редуктора давление на выходе меняется в другом соотношении (в большую сторону) по отношению к давлению во впускном коллекторе, что позволяет ему обеспечивать более комфортные условия для газового блока управления (ЭБУ) Ловато при работе с непосредственным впрыском.

Все пропановые редукторы Lovato сконструированы и произведены в строгом соответствии с европейскими нормами ECE 67R-01 и сертифицированы на территории России в соответствии с Техническим Регламентом Таможенного союза (ТР ТС 018/2011).

Метановый редуктор Lovato

Метановые редукторы отличаются от своих пропановых аналогов наличием дополнительной ступени для понижения давления с 200 Бар до 10 Бар. Для метановых редукторов меньшее значение имеет обогрев, так как метан поступает в редуктор в газообразном состоянии. Метановые редукторы Lovato имеют высокую производительность и надёжность, что подтверждается частым выбором этих компонентов автопроизводителями, при установке газовой системы на конвейере (OEM проекты).

Впрысковые метановые редукторы Lovato

На момент написания статьи Lovato выпускает 2 модели впрысковых метановых редукторов:

  • RMJ 3.2.S — для автомобилей малой и средней мощности до 190 лошадиных сил;
  • RMJ 3.2.HP – для автомобилей средней и большой мощности, позволяет уверенно работать системе на двигателях до 272 лошадиных сил.

Все впрысковые метановые редукторы Lovato произведены в соответствии с правилами ECE R110, ARAI, INMETRO и соответствуют стандартам ISO 15500 – 9, сертифицированы на территории России в соответствии с Техническим Регламентом Таможенного союза (ТР ТС 018/2011). Обе модели редуктора оснащены электрическим запорным клапаном с удлиненным фильтром на входе. Они укомплектованы манометром с возможностью подключения датчика уровня с индикацией запаса газа с выводом на переключатель вида топлива.

Традиционные метановые редукторы Lovato

Lovato производит 3 автомобильных газовых редуктора для традиционных систем:

  • RME 090 – для автомобилей малой и средней мощности, предназначен для двигателей до 122 лошадиных сил;
  • RME 140 – для автомобилей до 190 лошадиных сил;
  • RME 180 – редуктор большой мощности для двигателей до 245 лошадиных сил.

Все редукторы модели RME представляет собой трехступенчатый редуктор для карбюраторных (подача газа через смеситель) систем с использованием компримированного природного газа. Производство осуществляется в соответствии с постановлениями ECE R110, ARAI и INMETRO, соответствует стандартам ISO 15500. Редукторы сертифицированы на территории России в соответствии с Техническим Регламентом Таможенного союза (ТР ТС 018/2011). Редукторы оснащены электромагнитным клапаном, расположенным между второй и третьей ступенью, и регулировочным винтом качества смеси.

Безопасность газовых редукторов Lovato

Традиционно, вопросам безопасности компания Lovato уделяет самое пристальное внимание, и редукторы, конечно же, удовлетворяют всем необходимым нормам безопасности ГБО. Например, впрысковые редукторы Ловато — помимо обязательного электромагнитного клапана, перекрывающего поток газа, если автомобиль не использует газовое топливо или двигатель не работает — оборудованы отдельным дополнительным клапаном безопасности. Клапан безопасности срабатывает (уменьшает давление внутри редуктора) в случае, если давление внутри редуктора превышает норму (примерно 4,5-5 Бар). Наличие клапана безопасности гарантирует целостность редуктора, а также исключает разрыв газового шланга на выходе редуктора. Это только один пример того, почему мы считаем, что Ловато идет на шаг впереди в вопросах безопасности ГБО.

Проверка подлинности редукторов Lovato

На сегодняшний день редукторы Lovato заслуженно завоевали огромную популярность как у установщиков ГБО, так и у простых пользователей. Естественной реакцией рынка стало появление подделок. Пока их уровень достаточно низок — их не сложно отличить визуально, но Lovato уже сейчас предпринимает активные меры по защите своей продукции. Каждый редуктор маркируется специальным кодом, и у каждого изделия можно определить не только когда выпущена деталь, но и для какой страны и какой поставщик занимался её реализацией.

Подлинность редукторов Ловато любого поколения можно проверить здесь.

Принцип работы вакуумного редуктора — АвтоТоп

Содержание

    • Комментарии 14
  • Для чего необходим редуктор газа?
  • Процессы, протекающие в редукторе
  • Метановые редукторы-испарители
  • Работа редуктора
  • Преимущества и недостатки редукторов

Возник вопрос по подключению вакуумной трубки редуктора к двигателю. Двигатель ЗМЗ 5234 V8, редуктор Lovato новый — 3 дня как установлен. Замена редуктора проведена из-за износа старого.
Для проверки поступления газа из второй ступени редуктора в дозатор, ртом создал разрежение в вакуумной трубке и заметил, что при малом разрежении газ идет хорошо, а при увеличении разрежения подача газа уменьшается.
Отбор вакуума от двигателя сделан через штуцер врезанный во впускной трубопровод. Из моего опыта эксплуатации ГБО 1 поколения отбор вакуума делался от трубки вакуумного регулятора опережения зажигания через тройник.
Собственно вопросы:
1 Откуда правильно берется разряжение на трубку вакуума?
2 Редуктор работает правильно перекрывая подачу газа при увеличении разряжения?
3 При каком положении дроссельной заслонки максимальное разряжение во впускном трубопроводе?

Комментарии 14

Всем спасибо ребятки. Как и в большинстве случаев мы не там искали.
Сделал.Был обнаружен подсос воздуха в карбюратор через ограничитель максимальных оборотов.

Вопрос 3:максимальное разряжение при закрытом дроселе.
Вопрос 2: да редуктор работает правильно, так как на холостом разряжение максимально, подача минимальна. А когда даешь газу разряжение уменьшается — подача газа больше.
Вопрос 1: ну сам уже наверно понял. Впускной коллектор, после дроселя в любом месте.

абсорбер вытягивает пары бензина из бензобака, заморочки по Евро 2-…а не проще поставить другой редуктор без вакуума(там различие только электроклапан стоит на редукторе…

абсорбер есть на этом двигателе?если есть, его выкидываешь и туда подключаешь…

Нет, эти двигателя карбюраторные

Дело в том, что эксплуатирую с ГБО Lovato два авто. Один с двигателем ЗМЗ 402, на котором отбор вакуума на редуктор от трубки вакуумного регулятора зажигания через тройник — ни каких проблем: расход — эконом, тяга отличная, запаха газа из выхлопной нет. И второй с ЗМЗ 5234 на котором отбор вакуума из под карбюратора врезка в «паук», и здесь проблемы: большой расход, воняет газом из выхлопной, холостой настроить не могу. Если настраиваю на отсутствие запаха газа на холостом и нормальный расход, то на заводится на газу при прогретом двигателе, на холодном то же. Пробовал подсоединять разряжение на редуктор к трубке вакуумного регулятора зажигания не меняя настройки редуктора — мотор как сказка, заводится, прет как чокнутый, заводится с пол оборота, газом на хх не воняет, но расход сильно увеличился. Вот и думаю, что дело в отборе вакуума. Хочется сделать правильно. А главное понять почему именно так правильно.

Газовый редуктор необходим для снижения давления в системе питания. ГБО завоевывает популярность у автомобилистов, так как пропан и метан по цене вдвое ниже, нежели бензин, а расход на сотню километров практически одинаков. В итоге суммарные затраты уменьшаются, несмотря на первоначальные расходы. Но и устанавливать ГБО есть смысл только в том случае, если пробег автомобиля за год более 30 тысяч километров. Если меньше, то окупится монтаж оборудования нескоро.

Для чего необходим редуктор газа?

Особенно четко видна работа редуктора на оборудовании, работающем на пропан-бутановой смеси. Причина в том, что давление в баллоне может составлять свыше ста атмосфер. Это предъявляет определенные требования к металлу, из которого изготовлена емкость, а также к редуктору. Назначение этого устройства – снижение давления до рабочего, составляет оно около 2-3 атмосфер. При этом обязательно будет происходить образование конденсата, который не должен попадать в камеры сгорания и форсунки.

При работе двигателя в целях уменьшения образования конденсата предусмотрен подогрев корпуса редуктора-испарителя. Осуществляется он путем подключения к системе охлаждения. Перед газовым редуктором устанавливается фильтр, предназначенный для грубой очистки топлива. Он помогает избавиться от крупных примесей. Между редуктором-испарителем и форсунками монтируется фильтр тонкой очистки, который позволяет избавиться от более мелких примесей.

Процессы, протекающие в редукторе

Устройства могут быть для метана, либо для пропана. Последние работают в более щадящих условиях, так как снижение давления происходит всего с 16 атмосфер. При этом возникает изменение агрегатного состояния смеси. В баллоне она находится в жидком состоянии, но для питания двигателя требуется преобразовать ее в газообразное. При этом процессе происходит снижение температуры, поэтому подключать к системе охлаждения двигателя крайне необходимо.

Кроме того, работа на газе невозможна до тех пор, покуда температура охлаждающей жидкости не достигнет рабочего значения. Обычно это 30-35 градусов, при этой температуре можно переходить на питание газом. Если сделать это раньше, то произойдет обмерзание мембраны. Она потеряет свою эластичность, работать будет неправильно, избежать ремонта не получится. Стоит отметить, что газовый редуктор («Томасетто», например) позволяет снижать давление в один этап, так как разница между тем, которое в баллоне, и тем, которое необходимо для питания, незначительная. Реже применяются двухступенчатые конструкции.

Метановые редукторы-испарители

У них конструкция немного сложнее, так как в баллоне газ находится под огромным давлением — порядка двухсот атмосфер.

По этой причине в целях повышения безопасности и надежности необходимо снижать давление за несколько этапов. Основные узлы редуктора-испарителя:

  1. Контур для протекания жидкости из системы охлаждения.
  2. Канал холостого хода.
  3. Система разрешения подачи газового топлива.
  4. Камеры для снижения давления газа.
  5. Клапаны между этими камерами.

При эксплуатации этих устройств необходимо соблюдать меры безопасности и использовать качественные комплектующие. В частности, все топливопроводы должны обеспечивать герметичные соединения. Лучше всего использовать газовый редуктор «Ловато» или другой фирмы, зарекомендовавшей себя с лучшей стороны.

Работа редуктора

Есть два основных типа устройств: с вакуумным и электронным управлением. Второй вариант используется на четвертом поколении, самом распространенном, так как его установка производится на инжекторные автомобили. Стоит заметить, что в пятом поколении такой механизм отсутствует, вместо него используется электрический насос. Газовый редуктор «Томасетто» или любой другой с электронным управлением осуществляет подачу топлива при соответствии следующим условиям:

  1. Переключатель находится в положении газа.
  2. Произведено включение зажигания автомобиля.
  3. Присутствует сигнал с датчика оборотов двигателя.

Вакуумный тип редуктора-испарителя анализирует данные с переключателя видов топлива, наличие включения зажигания, разрежение впускного коллектора. Последний параметр говорит о том, что мотор автомобиля работает. Такие конструкции используются совместно с карбюраторной системой впрыска.

Преимущества и недостатки редукторов

Конечно, у всех конструкций имеются как плюсы, так и минусы. Электронные газовые редукторы имеют целый ряд преимуществ. Самое главное – они идеально работают с инжекторной системой впрыска, которая на сегодняшний день является самой распространенной. При включении зажигания происходит подача небольшого количества газа в коллектор. Это позволяет улучшить запуск мотора. При этом, конечно, необходимо соблюсти одно условие – перевести кнопку выбора топлива в положение «газ».

Если анализировать вакуумный тип, то у него подача газа произойдет только после нескольких оборотов коленвала. Именно это позволяет появиться небольшому разрежению в топливной системе. Газовый редуктор на авто, правда, тоже может монтироваться на карбюраторные моторы. Особенно это актуально в тех случаях, когда износ поршневой группы существенный.

Ну, настало время вам открыть маленький секрет .
Вот что вам не говорят или попросту не знают наши коллеги про тайну редукторов второго поколения.

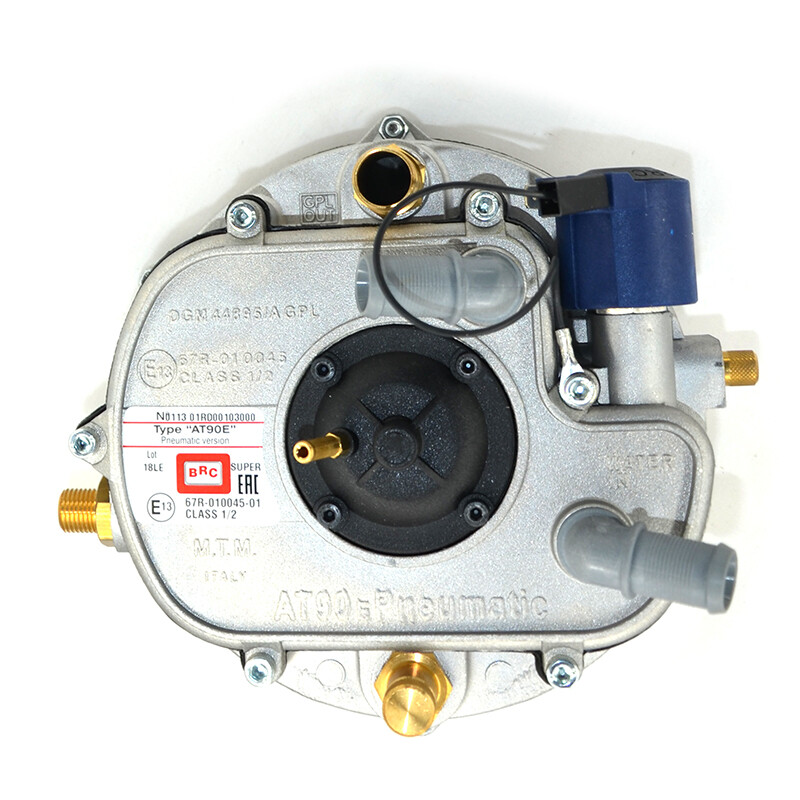

Пример как выглядит редуктор можно посмотреть на фото.
Это практически самый распространенный из редукторов что ставят на автомобили с установленным ГБО второго поколения.

Tomasetto Model AT

Итак вам кто то подсказал или сказал ( это не так важно) , что вам стоит заменить или отремонтировать ваш редуктор.
Напоминаю речь идет только о редукторах 2го поколения . Не путать с редукторами для поколения ГБО 4. Там другая история.
Вы естественно решите скорее всего отремонтировать свой редуктор по причине того, что это дешевле нежели покупать и ставить новый.
Такое решение вполне естественно для любого человека у которого средний достаток.
Но как правило вам доносят к сожалению не всю информацию о том что происходит после ремонта редуктора.
Как я вам уже напоминал это зависит от порядочности и компетентности как мастера так и продавца.

Суть состоит вот в чем.
К примеру есть редуктор и новый ремкомплект для него
Казалось бы, что еще нужно, разобрали старые мембраны, выкинули, новые поставили.

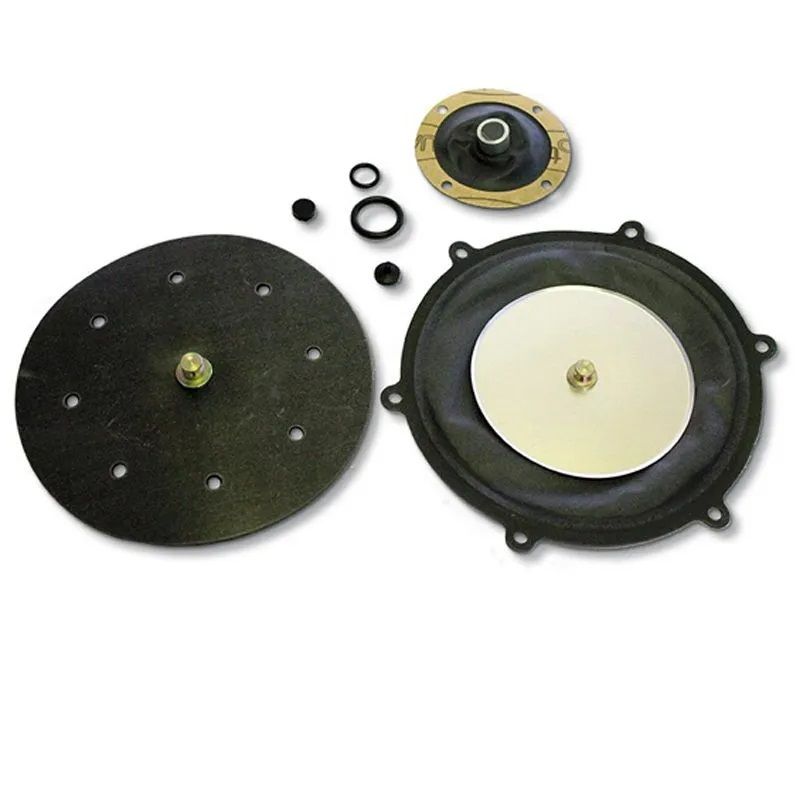

Ремкомплекты примерно выглядят так, смотрим фото:

На фото видим две мембраны что нам дают и множество резинок.
Но самое важное как всегда отсутствует.
В любом редукторе когда мы разбираем его есть основная пружина назовем ее условно «пружина мощности».
выглядит она вот так, смотрим фото:

Роль этой пружины в редукторе чуть ли не самое важная.
Сделана она из самого простого металла не каленого.
Она отвечает за пропускную способность в канале на выходе давая к примеру давление нужное для работы авто.
Со временем эта самая пружина и дает нам о себе знать когда мы начинаем задумываться о расходе газа на нашем любимом автомобиле.
Все или многие установившие себе ГБО 2 заводят рано или поздно авто на «холодном двигателе».
Ну летом это не так страшно а вот в другие времена года это очень плохо.
Постараюсь объяснить что происходит от заводки машины на газу при НЕ прогретом двигателе.
В баллоне газ в жидкой фазе, поступив в редуктор который уже прогрет жидкая фаза превращается в парообразную и подается в теплом виде в сам двигатель.
За это время редуктор уже прогрет пружина. наша, тоже прогрета и приняла естественную форму для работы на газу, новые мембраны тоже готовы к работе под нагрузкой. Газ поступает через фильтр в жидкой фазе в редуктор и начинается процесс превращения жидкостной фазы в парообразную.

Вот вам обратная ситуация.

Жидкая фаза газа поступила в холодный НЕ разогретый редуктор.
Пружина как та бутылка шампанского что забыли в морозилке начинает менять свои характеристики что заложены при изготовлении ее на заводе она сжимается. и гнется в разные стороны.
Мембраны новые так же страдают от этого так как резина взаимодействуя с жидкой фазой газа начинает «задубевать» — становится не эластичной и жесткой.
Появляются микро трещины и так далее.
На первых порах этот эффект не сильно отражается на работе только что купленного или сделанного редуктора.
Но позже все станет на свои места. Машина работает, немного чихает ))))
И тут самое интересное тосол что подведен к нашему редуктору начинает прогревать редуктор работающий в предельной нагрузке.
И наши внутренние детали начинают возвращаться в нормальное казалось бы состояние.
Но не тут то было.
Пружина злосчастная настолько нагруженна разностью температур что еще раз начинает менять свои технические характеристики заложенные производителем. И теряет попросту свои свойства.
Это касается и мембран.

Описав вам что да как мне становится интересным стоит ли ремонтировать теперь редуктор после прочитанного или купить новый и не морочить себе и нам голову.
Ремонт редуктора стоит в среднем 350
Новый редуктор с работой стоит 750
Почти пол стоимости самого редуктора )))))

И так мораль.
Дешевле прогреть немного машину на бензине и продлить время работы редуктора.
Либо сделать ремонт с новыми мембранами но со старой поношенной и жутко пострадавшей пружиной и дальше удивляться что расход жуткий.

Надеюсь вам было интересно и полезно узнать то чего вы я уверен и не знали.
Нажав кнопку воспроизведения на плеере ниже, вы услышите мой комментарий в аудио записи.
Хочу напомнить это сугубо моё личное мнение на данную проблему.

Переходники (испарители) — Популярные бренды — Lovato & Landi

Переходники (испарители) — Популярные бренды — Lovato & Landi — LPG Shop

Поиск

+44 (0) 116 367 0533

  • Выберите валюту: фунтов стерлингов.

Ловато и Лэнди
