Содержание

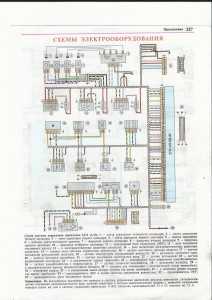

Схема электрооборудования ВАЗ 2114

Четырнадцатая модель Жигулей является модификацией «девятки». Следовательно, и схема электропроводки ВАЗ 2114 схожа со схемой ВАЗ 21093. Однако в более поздней модели появились стеклоподъёмники, улучшения приборной панели и прочие факторы, что не могло не оставить следа на схеме электрооборудования.


Вернуться к оглавлению

Причины сбоев, которые порождает электропроводка автомобиля

Став владельцем железного коня, невольно становишься и мастером по ремонту и наладке. Редки те случаи, когда автомобиль абсолютно по любому вопросу сразу же отправляется в мастерскую. Уж так повелось, что в российских авто хотя бы общие технические вопросы решаются непосредственно владельцем. Отдельным пунктом работ стоит электрическая сеть автомобиля и вмешательство в её работу. С годами и модификациями автомобили просто обросли проводами, и связано это с большим количеством опций комфорта, которыми напичканы авто. Четырнадцатая модель не стала исключением.

Кроме базового набора (осветительные приборы, панель управления и другие устройства), в автомобиль пришло и дополнительное электрооборудование: датчики температуры воздуха, стеклоподъёмники, блокировка замков и множество других электрозависимых элементов.

Бывает, что какая-нибудь мелочь случается в самый неподходящий момент и мешает комфортному и безопасному движению. Поэтому в бардачке каждого автовладельца обязательно должна лежать схема электрооборудования авто в цветном варианте, инструмент для работы с проводкой (на крайний случай, обычный канцелярский нож) и изоляционная лента.


Вернуться к оглавлению

Общие сведения об электропроводке

Развернутая схема проводки ВАЗ 2114 с первого взгляда приводит в замешательство: ловишь себя на мысли, что разобраться в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного рассматривания «карты сокровищ» — и общий принцип системы уже становится ближе. Возможно, электрика — не тот вопрос, который требует всепоглощающего изучения, но выяснить и устранить причину погасшей лампочки или же заменить самостоятельно пару проводов труда не составит.

Фактически однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузов. При работе с электрикой также стоит иметь в виду, что все элементы, за исключением некоторых, например, подзарядки генератора авто, замыкаются на плавкие предохранители.

Скорее всего, возникшая проблема может быть решена банальной заменой предохранителя. Однако сначала все же стоит выяснить и устранить проблему, приведшую к перегрузке.


Вернуться к оглавлению

Изменения в схеме проводки 14-й

Имея общую базу с «девяткой», четырнадцатая ранее оснащалась 1.5 л восьмиклапанным двигателем, заимствованным у модели ВАЗ 2111 с инжектором. Чуть позже он был заменен на версию ВАЗ 11183-1000, соответствующую стандарту Евро-3. ВАЗ 2114 инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 также видоизменилась.

Узлы Новшества
В наличии теперь жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания. Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. Чего только стоит тот факт, что до 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные.
Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент проводки. Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке.

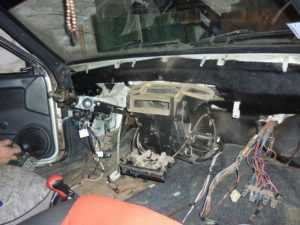

Усложнения коснулись и салонной части. Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.

Усложненная электросхема четырнадцатой модели — не только следствие расширения функционала. Инженеры АвтоВАЗа заложили в машину дополнительный потенциал в виде опций обогрева внешних зеркал и подогрева сидений.


Вернуться к оглавлению

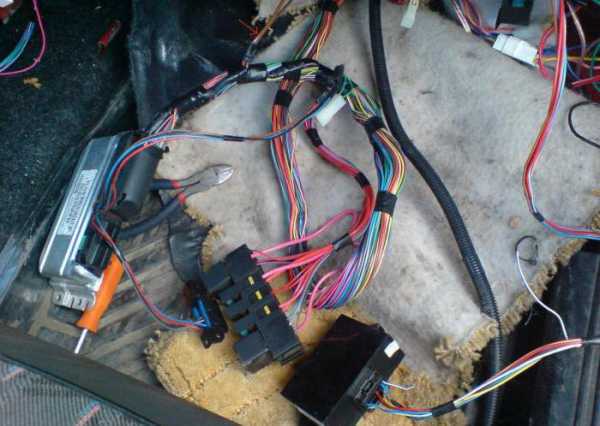

Поиск и устранение неисправностей электрической системы

Некоторые неисправности проводки (негорящая лампочка) сразу дают о себе знать, а о возникновении других ещё нужно догадаться по косвенным признакам. И данная проблема какое-то время лишь понижает потенциал ТС. Все неисправности можно условно разделить на три сферы влияния.

  1. Проблемы силового агрегата, невозможность соответствия автомобиля заявленным паспортным данным.
  2. Работа приборов, невозможность их контроля и воздействия.
  3. Осветительная часть и опции комфорта.

Поиск проблем с двигателем (нестабильный холостой ход, провалы, потеря мощности) стоит начать в системе искрообразования. Проверка всех систем осуществляется тестером. А отказ двигателя заводиться вообще может возникнуть из-за отказа датчика положения коленчатого вала. Поиск неисправностей многочисленных датчиков происходит, как правило, их банальным механическим отключением. Проблемы с большей частью датчиков отображаются на приборке информационным сообщением CHECK ENGINE.

Новые возможности породили и некоторые сложности в обслуживании ТС, поэтому терпеливо и внимательно изученная схема электрооборудования ВАЗ 2114 позволит самостоятельно решить большую часть возникающих неисправностей без постоянного привлечения специалистов.

expertvaz.ru

Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

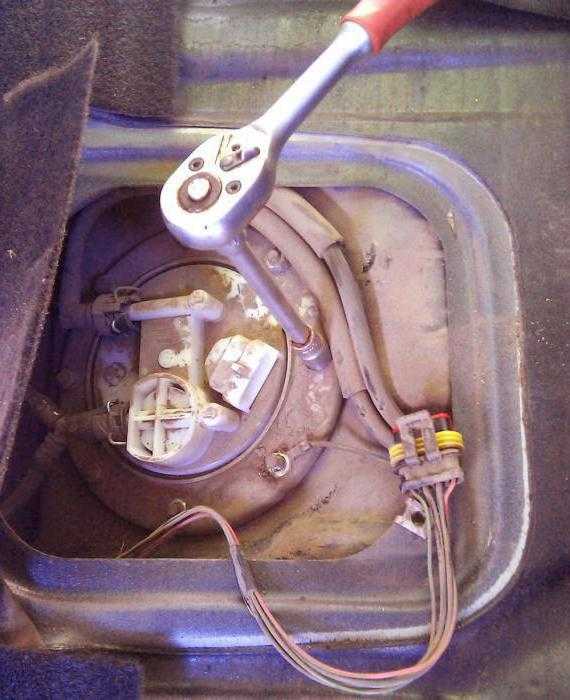

  1. Электронасос топлива.
  2. Форсунки в топливной рампе.
  3. Систему датчиков.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Топливоподача.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Запуск двигателя (стартер).
  6. Питание (аккумуляторная батарея и генератор).
  7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея.

Стартер состоит из таких компонентов:
  1. Обмотка статора (неподвижной части).
  2. Роторная обмотка (возбуждения).
  3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
  4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
  5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

  1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
  2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
  3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
  4. Замыкаются силовые контакты, и начинает вращаться ротор.
  5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
  6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

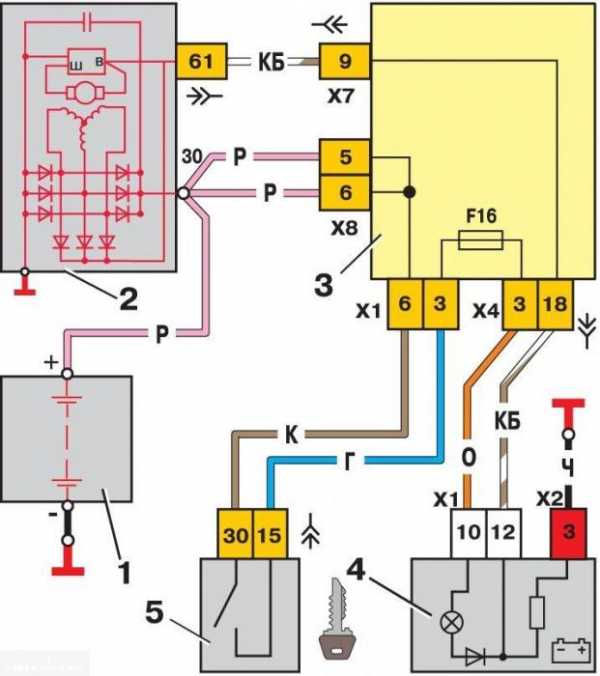

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

  1. Роторная обмотка возбуждения.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя крышки.
  5. Статорная обмотка.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.
Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:
  1. Корпус из пластика и металла.
  2. В основе схемы находится микроконтроллер.
  3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
  4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

  1. Положения дроссельной заслонки.
  2. Положения коленчатого вала.
  3. Фаз (положения распредвала).
  4. Скорости (находится на тросике спидометра).
  5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
  6. Давления.
  7. Детонации.
  8. Кислорода.

Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

fb.ru

Схема электрооборудования

Двигатель 1,5i (Евро-2)

На инжекторных самарах 2113 2114 устанавливаются два двигателя: 1,5i (Евро-2) 1,6i (Евро-2/3) 1,6i (Евро-3/4 е-газ).

Соответственно предоставляем вам все схемы электрооборудования и питания двигателя под данные двигатели.

Схема электрооборудования ВАЗ 2115

Схема электрооборудования ВАЗ 2115

На фото представлена схема всего электрооборудования на ВАЗ 2115. Цвета проводов могут отличаться. Для увеличения фотографии, нажмите на неё.

Схема электрооборудования ВАЗ 2113, 2114

Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием.

Схема электрооборудования ВАЗ 2113, 2114 ч.1

Схема электрооборудования ВАЗ 2113, 2114 ч.2

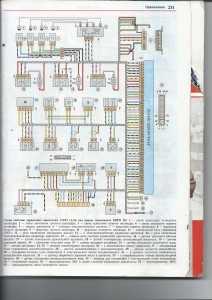

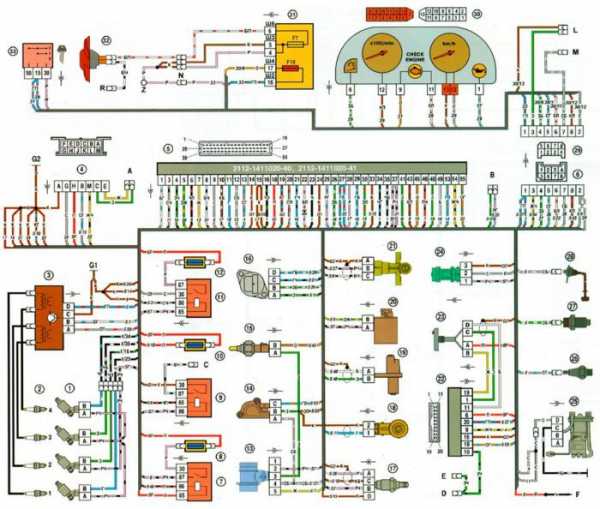

Схема системы управления двигателем 2111 1,5i

Схема электрооборудования системы управления двигателем 2111 1,5 литра с нормой токсичности Евро-2. Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием.

Схема системы управления двигателем 2111 1,5i

Схема системы управления двигателем 11183 (1,6i) Евро-2

Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-2.

Схема системы управления двигателем 11183 (1,6i) Евро-2

Схема системы управления двигателем 11183 (1,6i) Евро-3

Схема системы управления двигателем 11183 (1,6i) Евро-3

Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-3.

Схема системы управления двигателем 11183 (1,6i) е-газ

Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-3/4 с электронной педалью газа (е-газ). Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием. Е-газ устанавливается с 2011 года, на самарах он довольно капризный и с ним возникают частые проблемы.

Схема системы управления двигателем 11183 (1,6i) е-газ

vaz-2114-lada.ru

Проводка ВАЗ-2114 инжектор 8 и 16 клапанов: схема

Проводка ВАЗ-2114 не отличается от инжекторных «девяток». У карбюраторных машин схема немного проще. Она имеет чуть меньше ответвлений и клемм.

Предназначение проводки

С помощью проводов соединены все электрические узлы. Поэтому электрическая схема ВАЗ-2114 состоит из нескольких разделов:

  1. Набор датчиков. ЭБУ обменивается информацией с датчиками системы управления двигателем и оповещает о неисправности включением сервисной лампы на панели приборов. В эту раздел входят все датчики, отвечающие за работу двигателя.
  2. Раздел отопителя салона отображает всю информацию по подключению и работе печки.
  3. В разделе звуковых сигналов отображена схема работы клаксона и других издающих звуки устройств.

Читайте также: Самостоятельная доработка ВАЗ-2114 своими руками

Что соединено проводами

На панели приборов отображается информация о работе и неисправностях двигателя, расположены индикаторы включения поворотников и фар. У торпеды тоже есть множество функций. На ней расположены кнопки включения противотуманок, габаритов, фар, обогрева заднего стекла, кнопки стеклоподъемников. Задняя передача при включении сигнализирует загоранием ламп заднего хода тоже с помощью электропроводки и датчика. Салонная звуковая сигнализация оповещает о непристегнутом ремне безопасности и неисправности ламп только благодаря проводам. Но и это еще не все! Генератор, вентилятор охлаждения, отопитель салона, свечи тоже работают благодаря электропроводке. Все жгуты проводов берут свое начало от блока предохранителей и расходятся по всему кузову автомобиля.

Читайте также: Какие признаки неисправности у ДПДЗ-ВАЗ 2114

Обслуживание электрооборудования

Если вам предстоит установка дополнительного оборудования, то перед началом работ следует отсоединить клемму АКБ. При замене сгоревшего предохранителя новый устанавливается с номиналом не выше предыдущего. Если поставить предохранитель мощнее положенного, то есть вероятность поломки самого потребителя. Если предохранитель сгорел повторно, то следует незамедлительно приступить к поиску причины перегорания.

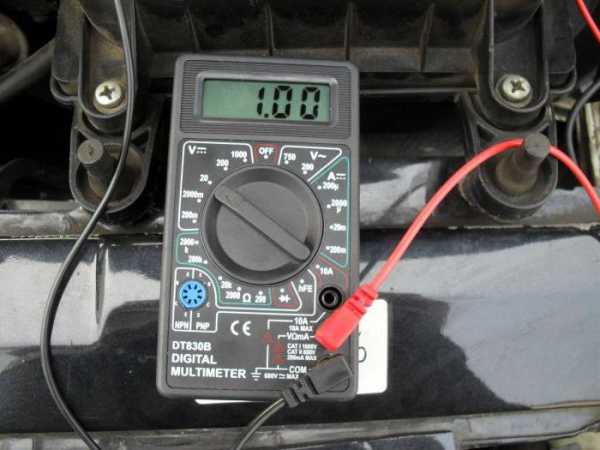

Для поиска неисправности в электрической части автомобиля обязательно использовать электрическую схему ВАЗ-2114. Это основной документ, благодаря которому можно выявить любую неисправность проводки. Схема четырнадцатой модели ВАЗ не такая сложная, как может показаться на первый взгляд. У современных моделей авто она гораздо сложнее.

Еще один важный момент. Все цвета проводов в автомобиле соответствуют цветам проводов на электрической схеме. Благодаря этому можно без труда определить, куда и какой провод подключается. Знание электрической схемы поможет вам самому выявить неисправность, не прибегая к услугам автосервиса.

Поиск поломки

При поиске неисправности запрещается замыкать провода на «массу» кузова, т. к. это приводит к выгоранию дорожек в блоке предохранителей. Также не разрешается использовать отвертку, нож, шило при замене реле и предохранителей.

Неисправности проводки ВАЗ-2114 подразделяются на два типа:

  1. Неполадки в системе зажигания.
  2. Неисправность датчиков.

В зависимости от типа определяется порядок диагностики.

При первом типе неисправностей может наблюдаться потеря мощности двигателя, рывки, работа на трех свечах, неустойчивые обороты. В данном случае необходимо начинать с поиска искры – поочередно выкручивать свечи зажигания и замыкать на кузов или двигатель. Если искры нет, то проверяется модуль зажигания, катушки и ЭБУ. Сопротивление на высоковольтных проводах должно находиться в пределах 5,4 кОм. Если показатели не соответствуют, то здесь и затаилась неисправность.

Во втором варианте следует проверить соединение проводов, пошевелив контакты. Если проверка не дала результатов, то стоит перейти к диагностике датчиков управления – проверить неисправность датчиков с помощью мультиметра, замерив сопротивление на контактах. Если двигатель не запускается, а давление в топливной системе соответствует норме, присутствует искра на всех четырех цилиндрах, а ремень ГРМ цел, то, вероятнее всего, неполадки в датчике положения коленчатого вала. В большинстве случаев об их неисправности оповещает соответствующая лампа на панели приборов. А вот поломку датчика массового расхода воздуха и регулятора холостого хода можно определить только с помощью диагностики. Также неисправность можно выявить с помощью диагностического адаптера, если таковой имеется.

Подведение итогов

Как видно из описания, ремонт электрической проводки и оборудования ВАЗ-2114 не представляет больших сложностей. Каждый уважающий себя автолюбитель обязан знать и понимать конструкцию своего автомобиля. Эти знания помогают предотвратить серьезные поломки авто и избежать финансовых потерь. Ведь ни для кого не секрет, что неисправность проводки может привести к замыканию и возгоранию автомобиля.

Но если у вас нет навыков работы с электрооборудованием, и вы не смогли разобраться с обозначением и назначением проводов, то стоит обратиться к квалифицированному специалисту, чтобы избежать порчи вашего или чужого имущества.



ladaautos.ru

Схема электрооборудования ВАЗ 2114 — Лада мастер

В основной массе вся продукция Волжского автозавода плотно базируется на одной платформе. Сегодня конструкторы внесли некоторое разнообразие, но на момент выхода ВАЗ 2114 это была платформа восьмерки, которую завод мужественно разрабатывал двадцать лет подряд и еще пятнадцать доделывал и модифицировал. Невероятное количество фантомных модификаций, которые построены на базе восьмерки, отличаются передними фарами и дверными ручками, несколькими двигателями и, пожалуй, все. Но нам, как их владельцам, приятно рассматривать факт того, что они все-таки отличаются. Поэтому сегодня рассмотрим схему электрооборудования модели 2114 и ее характерные особенности.

Содержание:

  1. Схема электрооборудования ВАЗ 2114
  2. Характерные особенности электрооборудования ВАЗ 2114
  3. Дополнительные возможности новой электросистемы
  4. Система питания и система зажигания
  5. Салон автомобиля
Схема электрооборудования ВАЗ 2114

Нам удалось найти прекрасную аутентичную заводскую схему электрооборудования ВАЗ 2114, которую мы с удовольствием представляем для изучения. Схема кликабельна и имеет неплохое разрешение.

Схема может пригодиться во многих случаях, но в основном при доработках и переделках некоторых элементов, о которых мы и поговорим.

Характерные особенности электрооборудования ВАЗ 2114

Автомобиль ВАЗ 2114 представляет собой легкую модификацию ВАЗ 21093, которая в свою очередь является усовершенствованной девяткой, а все они построены на платформе ВАЗ 2108. Так в двух словах можно описать генеалогическое древо модели. От девятки модель отличает новая передняя панель, панель приборов, стеклоподъемники, глубоко усовершенствованная печка. Все это безудержное разнообразие не могло не отразиться на схеме электрооборудования.

В первую очередь, это затронуло схему системы зажигания и системы питания двигателя. В 2007 году на автомобиль был установлен модернизированный мотор, который отвечал жестким нормам Евро 3, и назывался он ВАЗ 11183. двигатель имел вначале полуторалитровый объем, а затем он был увеличен до 1,6 литров. Также на автомобиль была установлена новая система впрыска, что повлекло за собой некоторые изменения в генеральной схеме:

  •  Обновилась катушка зажигания, она стала более мощной, а также был установлен новый контроллер и основное управляющее реле.
  • Увеличилось количество датчиков: появился датчик положения дросселя, датчик детонации и кислородный диагностический датчик.
  •  Был установлен новый датчик температуры двигателя, положения коленвала и датчик иммобилайзера.

Также, как видно по схеме, был переработан блок предохранителей и приведен в соответствие с новыми элементами системы.

Дополнительные возможности новой электросистемы

Схема претерпела изменения не только в конструктивном плане, для обеспечения работы новых названных ранее элементов, но и для возможности установки дополнительного оборудования, о которой даже не догадывались владельцы первых 2114. Изначально в схеме были предусмотрены:

  1.  Коммутационное обеспечение для подключения обогрева зеркал заднего вида.
  2.  Полная подготовка к установке подогрева передних сидений.
  3.  Предусмотрена возможность подключения противотуманных фар.

Последние изменения, относительно противотуманок, уже тогда учитывали необходимость их подключения вместе с габаритными огнями, так что если вы решите установить противотуманки на ВАЗ 2114, то стоит просто изучить схему, которую мы представили на страничке, и грамотно ею воспользоваться. Причем без внесения хирургических изменений в базовую электросхему.

Система питания и система зажигания

В обновленном двигателе реализована новая схема впрыска, поэтому и пришлось применить некоторые новые устройства, а также заменить катушку зажигания на более продуктивную и приспособленную к условиям Евро 3. Для того, чтобы им соответствовать, двигатель должен был минимизировать количество СО при пуске. А для того необходимо было обеднить смесь. Поскольку бедная смесь загорается хуже, то ей для вспышки нужна была более мощная искра. Этим и объясняется применение катушки увеличенной мощности.

Салон автомобиля

Изменения были внесены и в салон. На электрооборудовании косметика сказалась не сильно, а вот приборная панель была переработана полностью. Также были установлены электростеклоподъемники, намек на бортовой компьютер. Он мог показывать температуру воздуха за бортом, если у вас не работало радио с прогнозом погоды, а также давал представление о расходе топлива. Это тоже внесло некоторые усложнения и дополнительные жгуты проводов, которые показаны на схеме электрооборудования ВАЗ 2114.

В процессе исследования мы вместе установили все особенности, которые отличают схему 2114 от других родственных модификаций, а разобраться в возможных неполадках поможет схема. Учите матчасть, и удачи на дорогах!

Читайте также  Какие стойки лучше поставить на ваз 2114

ladamaster.com

схема и замена электрооборудования, электропроводки и блока предохранителей

Работа электроприборов в автомобиле зависит от целостности проводки, поэтому владелец любой машины должен уметь разбираться в обозначениях электрической схемы. В этой статье разберем, что представляет собой электросхема ВАЗ 2114, какие неисправности для нее характерны и что следует учитывать при их ликвидации.

Содержание

Открытьполное содержание

[ Скрыть]

Признаки и причины неисправностей

По каким «симптомам» можно определить неполадки в работе электрической цепи инжекторных ВАЗ 2114:

  1. Не получается запустить двигатель. Если неисправность связана с электросетью, то причину следует искать в аккумуляторной батарее или генераторе.
  2. Свист ремня генераторного устройства из-под капота. Ремешок может свистеть из-за высокой влажности при запуске двигателя, но если он издает нехарактерные для его работы звуки ежедневно, то надо проверить состояние изделия. О том, что он скоро оборвется, могут сообщить следы повреждений и дефектов на структуре.
  3. На приборной панели автомобиля загорелся индикатор аккумуляторной батареи. Он всегда должен появляться при включении зажигания. Но если лампа продолжает гореть на заведенном моторе, надо проверять работоспособность АКБ. Причина появления индикатора может быть обусловлена неполадками в работе генератора.
  4. Запах гари в салоне автомобиля. Возможно, его наличие связано с перенапряжением в электросети. Когда через провода проходит высокий ток, на который цепи не рассчитаны, может произойти расплавление изоляционного слоя, что приведет к появлению неприятного запаха. Для поиска неисправности необходимо прозвонить проводку и найти поврежденный участок.
  5. Электрическое оборудование работает некорректно. К примеру, при активации передней оптики водитель замечает, что фары светят то в нормальном режиме, то слишком тускло.
  6. Наличие повреждений на корпусе аккумуляторной батареи или недостаток жидкости в банках. Если на АКБ есть трещины, через них может произойти утечка раствора электролита. Его недостаток приведет к некорректному функционированию аккумулятора и его полному выходу из строя.

Какие причины могут служить таким неполадкам:

  1. Поломка генератора или его некорректная работа. Генераторное устройство может функционировать с перебоями, если в нем вышел из строя реле регулятор напряжения. Поломка установки часто связана с обрывом приводного ремня.
  2. Разряд аккумуляторной батареи либо ее выход из строя. Поломка может быть связана с осыпанием пластин внутри конструкции. Исправить такую проблему не получится, единственным вариантом ее решения будет замена АКБ. Если же батарея разрядилась после длительного простоя, то ее надо просто подзарядить с помощью ЗУ. При зарядке рекомендуется открутить банки, расположенные сверху.
  3. Контакты. Часто причиной неисправности датчиков и других устройств является повреждение, окисление либо перегорание контактных элементов на разъемах и штекерах. Поврежденные компоненты подлежат замене, как и перегоревшие. Либо же можно попытаться их очистить, что помогает решить проблему при окислении. Если контакты перегорели, необходимо определить причину, поскольку это связано со скачками напряжения в бортовой сети. Окисление обычно связано с высокой влажностью.

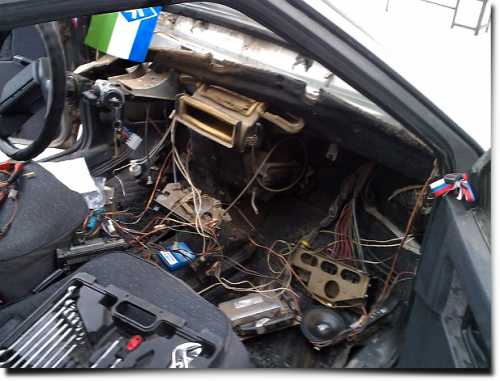

  4. Обрыв проводки. Если электроцепь повреждается, ее необходимо заменить. Часто провода перетираются и обрываются в районе трущихся элементов кузова. Рекомендуется укладывать электроцепи так, чтобы на них не воздействовало трение.
  5. Утечка тока. Проблема связана с повреждением изоляционного слоя на проводах. Для устранения неисправности потребуется найти дефектный участок и поменять его либо заново обмотать изолентой.

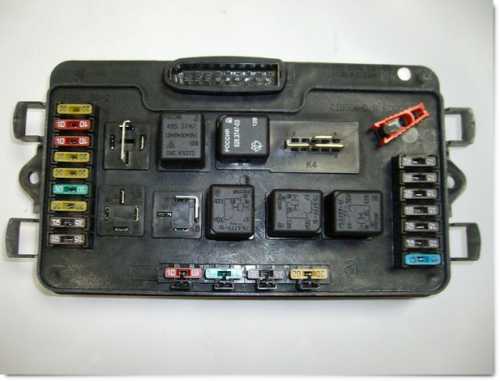

  6. Выход из строя предохранителей. Предохранительные элементы используются для защиты проводки и электрического оборудования от перенапряжения. Если в сети происходит скачок, первыми ломаются эти устройства или реле. Для решения проблемы необходимо найти перегоревший предохранитель и заменить его на новый. Определить поломку можно по обрыву плавкой цепи, расположенной в пластиковом корпусе.
  7. Выход из строя самого оборудования. У всех приборов есть определенный ресурс эксплуатации, по истечении которого устройства выходят из строя. К примеру, может сломаться электрический двигатель печки или вентилятора системы охлаждения, автомобильная магнитола, устройство обогрева заднего стекла и т. д. Можно попробовать отремонтировать оборудование, сняв его и разобрав, но если ремонт нецелесообразен, то приборы подлежат замене.

Схемы ВАЗ 2114

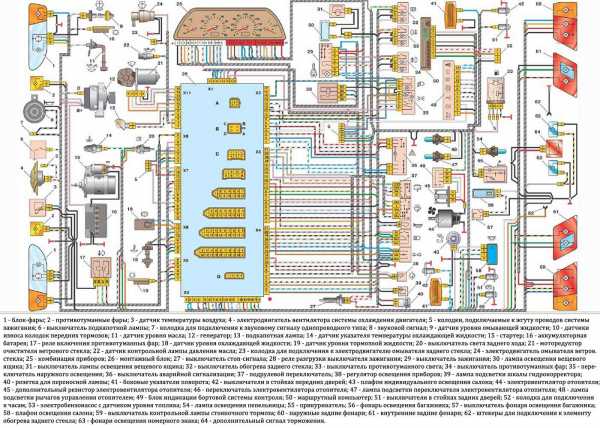

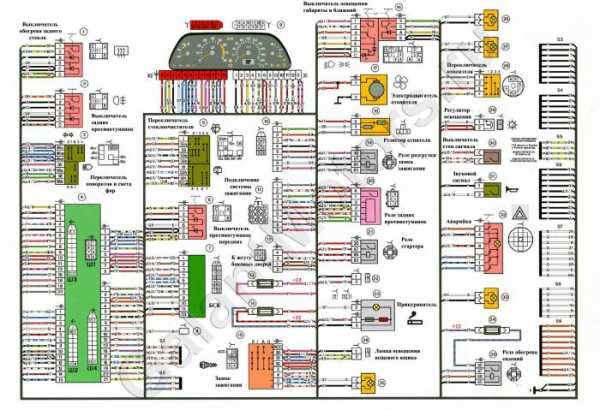

На фото приведена схема электрооборудования ВАЗ 2114 инжектор 8 клапанов.

Общая электросхема «четырки»

Разберемся с описанием:

  1. Блок с оптиков автомобиля.
  2. Электрический моторчик системы очистки оптики.
  3. Противотуманные фонари автомобиля, если они входят в комплектацию.
  4. Контроллер определения температуры воздуха снаружи.
  5. Устройства звуковых сигналов машины.
  6. Механизм активации и отключения лампы в подкапотном пространстве.
  7. Электрический моторчик вентилирующего устройства охладительной системы машины.
  8. Генераторная установка, расположенная в моторном отсеке.
  9. Контроллер, определяющий нехватку моторной жидкости в системе смазки авто.
  10. Устройство контроля уровня воды или моющего средства в системе очистителя.
  11. Контроллер, предназначенный для определения износа колодок на передних тормозах.
  12. Разъем с проводкой, подсоединенной к насосному устройству системы очистки стекол.
  13. Насосное устройство омывательной системы лобового стекла.
  14. Еще один насос, выполняющий функцию закачки жидкости для очистки блока фар.
  15. Разъем с электрикой, который подключается к насосному устройству системы очистки заднего стекла.
  16. Контроллер, определяющий недостаточный уровень давления моторной жидкости в смазочной системе. Его нехватка может быть следствием утечки масла.
  17. Источник освещения в моторном отсеке автомобиля.
  18. Разъем с проводкой, который подсоединяется к колодке с проводами блока ЭСУД либо к электрике системы зажигания в машинах, оборудованных карбюраторными двигателями.
  19. Электрический двигатель системы очистки лобового стекла.
  20. Стартерное устройство автомобиля.
  21. Контроллер температуры хладагента в системе охлаждения, устанавливается в приборной панели автомобиля.
  22. Устройство для активации фар заднего хода.
  23. Контроллер сигнализатора нехватки тормозной жидкости в системе.
  24. АКБ, устанавливается в моторном отсеке.
  25. Контрольный индикатор, сообщающий о нехватке хладагента в системе.
  26. Реле, предназначенное для защиты электроцепи противотуманной оптики, если она входит в комплектацию.
  27. Блок с предохранителями.
  28. Устройство включения и отключения ламп в стоповых огнях.
  29. Штепсельная розетка, использующаяся для подключения переносной лампочки.
  30. Источник освещения шкалы гидравлического корректора оптики.
  31. Устройство для активации индикатора включения ручного тормоза на приборной панели.
  32. Разъем для подсоединения источника освещения подсветки.
  33. Устройство активации и отключения подсветки на приборной панели.
  34. Переключатель, расположенный под рулем авто.
  35. Кнопка активации и отключения световой сигнализации.
  36. Реле, использующееся для защиты электроцепи системы обогрева передних сидений, если она входит в комплектацию транспортного средства.
  37. Выключатель зажигания.
  38. Предохранительный элемент, защищающий электроцепь оптики задних противотуманок, устанавливается вне монтажного блока.
  39. Автономно от БП используется предохранитель, предназначенный для защиты проводки системы обогрева передних сидений.
  40. Предохранительный компонент, защищающий электроцепь устройства блокировки замков на дверях.
  41. Источник освещения, устанавливающийся в районе передней пепельницы.
  42. Реле зажигания автомобиля.
  43. Прикуривательное устройство.
  44. Источник освещения бардачка в салоне машины.
  45. Устройство активации и отключения света в бардачке.
  46. Электрический моторчик вентилирующего устройства отопительной системы.
  47. Вспомогательный резисторный элемент электромотора печки.
  48. Устройство активации вентилятора отопительной системы.
  49. Источник освещения, монтирующийся в переключатель печки, используется для подсветки.
  50. Еще один световой индикатор подсветки, он монтируется в ручку переключения режимов отопительной системы.
  51. Электрический мотор системы стеклоподъемников, если они предусмотрены комплектацией.
  52. Устройство для поднятия и опускания стеклоподъемника, устанавливающегося в переднюю правую дверь.
  53. Электрический мотор системы блокировки замков на передних дверях.
  54. Электроцепи, использующиеся для подключения к передним колонкам.
  55. Электромотор системы блокировки замков в задних дверях.
  56. Электрические цепи, которые подключаются к заднему правому динамику.
  57. Управляющий модуль системы блокировки замков в дверях.
  58. Подпанельная проводка, которую надо подключать к автомагнитоле.
  59. Устройство включения и отключения системы омывателя оптики.
  60. Устройство для активации и деактивации системы обогрева заднего стекла, кнопка выводится на центральную консоль.
  61. Реле, предназначенное для защиты электроцепи задней противотуманной оптики.
  62. Жгут с проводами, использующимися для подключения к устройству обогрева переднего кресла.
  63. Устройство для активации задних противотуманных фар.
  64. Устройство для активации и отключения системы обогрева переднего правого кресла.
  65. Переключатель для включения и отключения противотуманной оптики.
  66. Переключатель наружных источников освещения.
  67. Устройство для активации и отключения системы переднего левого кресла.
  68. Разъем с проводкой, предназначенный для подсоединения к системе обогрева переднего сиденья слева.
  69. Электроцепи, использующиеся для подключения к передней левой колонке.
  70. Устройство для поднятия и опускания электрического стеклоподъемника в передней левой двери.
  71. Аналогичный механизм, только для правой двери.
  72. Электроцепи, предназначенные для подключения к заднему левому динамику акустической системы.
  73. Боковые поворотные лампы.
  74. Устройство для активации плафона, установленного на стойках передних дверей.
  75. Такое же механизм, только использующийся для активации плафона освещения на задних стойках.
  76. Непосредственно плафон.
  77. Еще один, небольшой плафон света в салоне машины.
  78. Разъем с проводкой, использующейся для подсоединения к колодке электрического топливного насоса.
  79. Устройство активации и деактивации источника освещения багажного отсека.
  80. Приборная панель, расположенная в салоне машины.
  81. Источник освещения багажного отсека.
  82. Модуль индикации бортовой системы автомобиля.
  83. Маршрутный компьютер автомобиля.
  84. Жгут для подсоединения разъема с электроцепями системы управления силовым агрегатом.
  85. Задняя внешняя оптика автомобиля.
  86. Также задние фары, только внутренние.
  87. Разъем для подсоединения к системе обогрева заднего стекла.
  88. Лампочки, использующиеся для освещения номера сзади.
  89. Вспомогательный сигнал торможения, устанавливается в спойлере автомобиля.

Инструкция по диагностике и замене проводов

Если автовладелец столкнулся с проблемой запуска двигателя, но при этом он уверен, что причина кроется в электроцепи, в первую очередь проверяется аккумулятор. Надо убедиться в том, что АКБ целая, на ее корпусе нет повреждений. Для диагностики заряда потребуется тестер — мультиметр.

Пользователь Александр Шестопалов снял видео, в котором представлена инструкция по диагностике аккумулятора, а также генераторного устройства автомобиля.

Порядок проверки:

  1. К устройству подключаются щупы аккумуляторной батареи.
  2. Тестер переключается в режим диагностики напряжения, надо выставить мультиметр на 20 вольт.
  3. Контакты тестера подключаются к клеммам аккумулятора — красный подсоединяется к положительному выводу, а черный — к отрицательному.
  4. Устройство запускается, после чего на его дисплей выводятся показания. Если АКБ заряжена и работоспособна, то тестер покажет 12,7 вольт и больше, если разряжена на 50%, то показания составят в пределах 12,1-12,5 вольт. Если батарея нуждается в заряде, то полученные показания будут 11,7 вольт и ниже.

При диагностике заряда аккумулятора необходимо отключить зажигание.

Если АКБ рабочая, надо проверить предохранитель бензонасоса. Из-за его поломки запуск двигателя будет невозможен. Извлеките устройство из посадочного места в блоке и оцените его состояние. Часто в перегоревших предохранителях плавкая нить, расположенная внутри пластикового корпуса, обрывается. Если это заметно, устройство подлежит замене. Но не всегда при поломке детали это можно определить визуально, поэтому рекомендуем установить вместо установленного предохранителя заведомо рабочий.

Если вы уверены, что трудный запуск двигателя связан не с форсунками или другими составляющими, надо проверить работоспособность высоковольтных проводов. При повреждении их изоляции или перегибании происходит нарушение сопротивления. Осмотрите визуально провода, подключенные к свечам зажигания. Если на них имеются дефекты, их надо менять.

Канал Автоэлектрика ВЧ снял ролик, который позволит разобраться в процессе диагностики проводов зажигания.

Для диагностики напряжения в бортовой сети потребуется контрольная лампа с подключенными двумя проводами:

  1. Один из проводов подсоединяется к минусовому контакту АКБ, можно использовать массу машины.
  2. Второй провод подключается к месту соединения электрической цепи, которое проверяется. Рекомендуется подсоединять контакт как можно ближе к аккумуляторной батарее либо предохранительному устройству, которое защищает электроцепь.
  3. Если в результате подключения источник освещения загорелся, то напряжение на диагностируемом участке цепи есть. Соответственно, проверяемая проводка целая.
  4. Аналогичным образом осуществляется диагностика других составляющих частей электросхемы. Если проверка показала, что напряжение на участке цепи отсутствует, это говорит о том, что неполадку надо искать между данной точкой, а также последим участком, на котором напряжение было. Как правило, неполадки связаны с некачественным соединением.

Для поиска короткого замыкания также потребуется лампа с подключенными проводами или тестер — вольтметр либо мультиметр. Чтобы обнаружить проблему, необходимо извлечь предохранительное устройство из гнезда блока и подключить к контактам в гнезде провода тестера или лампочки. При диагностике все компоненты проверяемого участка цепи необходимо отключить, поскольку напряжения быть не должно. После подсоединения провода надо подвигать в разные стороны и следить при этом за источником освещения. Если лампа заморгала или загорелась, это говорит о том, что на проверяемом участке коротит одну из цепей, скорей всего, в месте повреждения изоляционного слоя. Аналогичным образом осуществляется проверка других элементов электросхемы, в том числе переключателей.

Диагностика заземления осуществляется для проверки надежности соединения компонента электрической сети к массе транспортного средства:

  1. Отключите клеммы аккумуляторной батареи. Один из кабелей устройства для диагностики подключается к массе машины.
  2. Конец второго провода соединяется с точкой заземления, которую вы диагностируете.
  3. Если источник освещения заморгал, это говорит о том, что с заземлением все в норме.

Пользователь Роман Ростовчанин в своем ролике рассказал, каких ошибок нельзя допустить при диагностике заземления в машине.

Диагностика целостности цепи осуществляется для определения возможного разрыва в проводке:

  1. От проверяемого участка проводки отключается напряжение. Производится диагностика целостности кабеля с помощью лампы с подсоединенным источником питания.
  2. Контакты от источника освещения подключаются к концам диагностируемого участка либо к плюсовому выводу, а также заземлению. Если лампочка в результате подсоединения загорелась, это говорит об отсутствии разрывов. Если нет, то необходимо искать поврежденное место. Аналогично производится диагностика переключателей — если после его активации лампа загорелась, то с цепью все в порядке.

Визуально диагностика незамкнутого участка проводки может не дать результатов, поскольку не каждый автовладелец сможет заметить окисление на контактах разъема либо некачественное подключение. Для устранения проблемы часто достаточно подвинуть проводок или штекер. Что касается замены проводки, то в этом нет ничего сложного. Обнаруженный поврежденный кабель меняется на новый, старый участок цепи обрезается и демонтируется. Для подсоединения нового провода можно использовать паяльник либо скрутить кабели, а место соединения обмотать изолентой.

Есть несколько вариантов замены:

  • приобрести штатные провода, предназначенные для модели ВАЗ 2114;
  • сделать проводку своими руками, купив необходимые кабели и используя некоторые элементы от штатной электроцепи;
  • приобрести штатную проводку от более новой модели Лады, которая подойдет для ВАЗ 2114.

Если вы решили полностью поменять проводку в авто, рекомендуем обратиться к специалистам, поскольку придется полностью разбирать салон и снимать ковролин.

 Загрузка ...

Видео «Как снять и отремонтировать блок предохранителей»

На примере модели ВАЗ 2115 канал «Домашний автомастер. Ремонт автомобилей» предлагает ознакомиться с процессом демонтажа, разбора и очистки предохранительного блока, для ВАЗ 2114 процедура будет выглядеть аналогично.

razvodka.net

ЭЛЕКТРО-СХЕМА ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 И СХЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ

В этом разделе представлены электрические схемы автомобиля ВАЗ-2115 и две системы управления двигателем ВАЗ-2111 с нормами токсичности ЕВРО-2 и R83-02 , с контроллером 2111-1411020-61 (Январь-5.1), 2111-1411020-40 (MP-7) или 2111-1411020-60 (M1.5.4N).  Электропроводка автомобилей ВАЗ-2113 и ВАЗ-2114 мало отличаются по содержанию от пятнадцатой модели и практически идентичны, поэтому их можно рассматривать по единой схеме электропроводки одной модели. Ещё одно удобство схемы заключается в графическом изображении отдельных элементов электроцепи, что даёт преимущество в визуальном поиске их на автомобиле.

Так же следует помнить несколько основных правил безопасности при ремонте автомобильной электропроводки. Специфика её состоит в том, что она выполнена по однопроводной схеме, то есть вторым проводом (токоведущей частью) является сам корпус или рама автомобиля и если при ремонтных работах не отключить “массу”, то даже кратковременное замыкание токоведущих проводов с “плюсовым” потенциалом может привести к их залипанию (свариванию) с “массой”. И тогда не миновать крупных неприятностей, вплоть до возгорания. Поэтому второе, основное - правило никогда не заменять заводские плавкие вставки на вставки с завышенным номиналом и “жучки”. На монтажной панели всегда должны быть запасные предохранители, на этот случай там есть специальные гнёзда с вертикальным расположением запасных плавких вставок. До устранения причины выхода из строя предохранителя нельзя вставлять другой. В следующей статье будет опубликован материал, непосредственно по схеме монтажного блока с элементами на ней расположенными и номиналами предохранителей установленные заводом изготовителем. Описание электросхем находятся непосредственно на самих рисунках в нижней их части.

Для того чтобы скачать схему электропроводки кликните по рисунку левой кнопкой мыши, затем на стрелку “полный размер” и правой кнопкой выбирайте “сохранить как…”

Схема электрооборудования ВАЗ-2115 исполнение люкс

Система управления двигателем ВАЗ-2111 с контроллером 2111-1411020-40 МР7.0-ВАЗ-2113, -2114, -2115

Система управления двигателем ВАЗ-2111с контроллером 2111-1411020-61-Январь-5.1- или 2111-1411020-60 M1.5.4N на автомобилях ВАЗ-2113,-2114,-2115

Похожие авто электро схемы

avto-elektro-shemy.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
