Как снять воздуховод шевроле нива – Защита имущества
Система отопления, вентиляции и кондиционирования Нива Шевроле (Ваз-2123)
Автомобиль «Шевроле-Нива» может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха. Эти системы предназначены для обеспечения наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

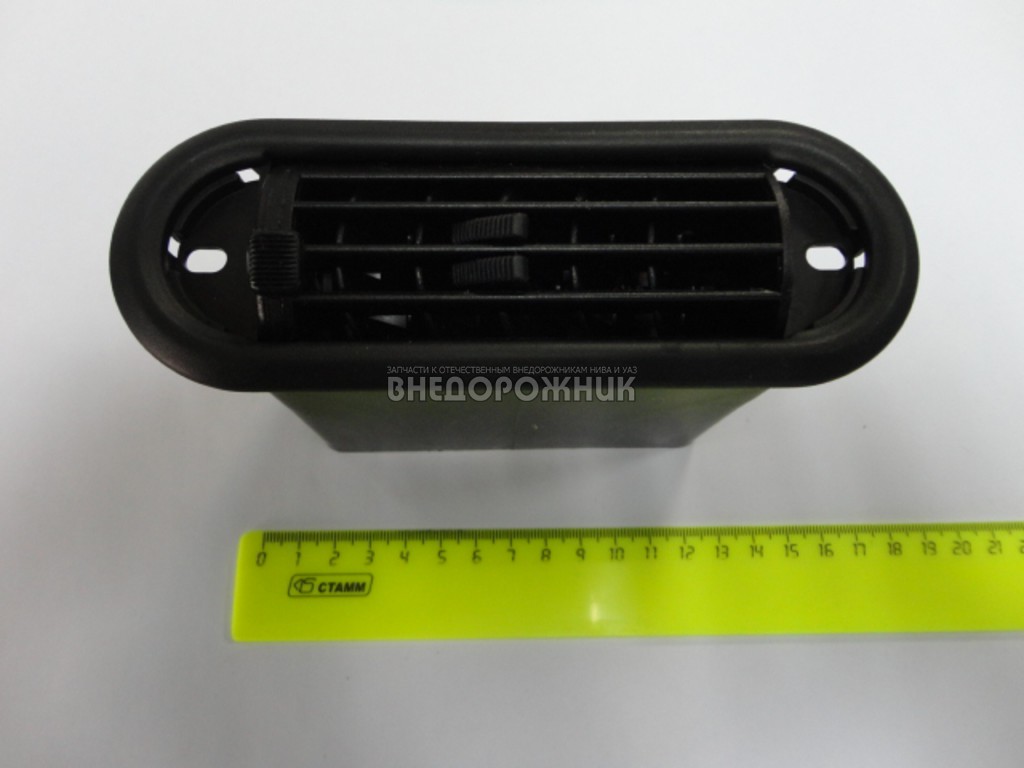

Элементы системы отопления и вентиляции: 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор
В систему отопления и вентиляции входят фильтр очистки наружно-
гам пассажиров заднего сиденья. Управление системой отопления и вентиляции осуществляется поворотом рукояток блока управления, который установлен на центральной консоли панели приборов.
Корпус отопителя установлен в центре под панелью приборов, справа возле передней стойки за вещевым ящиком расположен
корпус вентилятора отопителя. Между собой вентилятор и отопитель соединены промежуточными воздуховодами.
Наружный воздух для вентиляции салона при движении автомобиля попадает в машину через щели воздухозаборника под ветровым стеклом и фильтр очистки наружного воздуха (салонный фильтр). Для улучшения циркуля -ции воздуха в салоне при движении можно опустить стекла дверей, а на низкой скорости — включить электровентилятор отопителя.
При этом следует перевести рукоятку регулятора температуры в «холодную» (синюю) зону, когда наружный воздух попадает в салон, минуя радиатор отопителя. Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола,а для подвода воздуха к ногам задних пассажиров — и под обивкой пола. Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.
Для отопления салона следует перевести рукоятку регулятора температуры в «горячую» (красную) зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя. Радиатор отопителя установлен в соответствующем корпусе и уплотнен по периметру поролоновой лентой.
Нагрев воздуха осуществляется за счет тепла охлаждающей жид-
кости двигателя, циркулирующей по трубкам радиатора отопителя. Поворачивая рукоятку регулятора температуры, можно изменить положение направляющей заслонки, регулируя таким образом объем воздуха, проходящего через радиатор отопителя. Рукоятка регулятора температуры воздуха расположена на центральной консоли панели приборов.
Интенсивность подачи воздуха определяется не только степенью открытия заслонки подачи внешнего воздуха, но и скоростью вращения крыльчатки вентилятора, которая изменяется поворотом рукоятки регулирования скорости работы вентилятора. Рукоятка регулирования скорости расположена на центральной консоли панели приборов. Электродвигатель вентилятора может работать с четырьмя различными скоростями.
Отопитель и кондиционер: 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха
Направление потоков воздуха по салону осуществляется рукояткой распределения потоков воздуха, которая тягами связана с заслонками.
Управляя заслонками, можно направлять потоки воздуха через воздуховоды к центральным и боковым дефлекторам на панели приборов, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Часть автомобилей дополнительно комплектуется системой кондиционирования воздуха, которая предназначена для снижения температуры и влажности воздуха в салоне. Система кондиционирования включается нажатием кноп-
ки выключателя кондиционера, расположенной на щитке панели приборов, при этом загорается сигнализатор, расположенный в кнопке выключателя. Перед включением системы кондиционирования необходимо обязательно включить вентилятор отопителя и перевести рукоятку регулятора температуры влево, в синий сектор.
Большая часть узлов системы кондиционирования воздуха расположена в моторном отсеке. В салоне автомобиля находится лишь испаритель, размещенный под панелью приборов на месте промежуточных воздуховодов между отопителем и его вентилятором.
Испаритель служит для теплообмена между воздухом, поступающим
в салон автомобиля, и хладагентом, циркулирующим в системе кондиционирования.
По мере продвижения по трубкам испарителя хладагент превращается в пар. Процесс идет с поглощением тепла, ребра испарителя охлаждаются, холод «снимается» с ребер и с помощью вентилятора отопителя направляется в салон, способствуя понижению внутренней температуры в салоне. Находящийся в газообразном состоянии хладагент под низким давлением поступает из испарителя в компрессор, повышающий давление хладагента.
Система кондиционирования воздуха: 1 — испаритель; 2 — редуктор; 3 — датчик давления хладагента; 4 — трубопровод низкого давления; 5 — клапаны для заправки и выпуска хладагента; 6 — конденсатор; 7 — ресивер; 8 — компрессор; 9 — трубопровод высокого давления
Компрессор кондиционера установлен с правой стороны блока цилиндров двигателя под насосом системы охлаждения
двигателя. Привод компрессора осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения. При этом хладагент переходит из газообразного состояния в жидкое.
Далее жидкий хладагент под высоким давлением поступает в ресивер, который закреплен под правой фарой в полости, образованной правым крылом, брызговиком, передним бампером и правым грязезащитным щитком бампера. Ресивер одновременно выполняет несколько функций: в качестве фильтра очищает хладагент от попавших в него примесей; в качестве осушителя поглощает влагу, конденсирующуюся внутри системы кондиционирования, а также служит резервуаром для хладагента.
Из ресивера хладагент поступает в редуктор, расположенный непосредственно на испарителе. Редуктор представляет собой дроссельный клапан, на выходе из которого давление и температура хладагента резко снижаются, в результате чего хладагент переходит из жидкого состояния в газообразное. В таком виде хладагент вновь проходит через испаритель, охлаждая воздух, поступающий в салон автомобиля. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.
На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска
хладагента из системы кондиционирования. На трубопроводе высокого давления установлен датчик давления хладагента.
Датчик давления выдает сигнал контроллеру, который управляет электровентиляторами системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления контроллер выключает компрессор кондиционера при слишком низком или высоком давлении хладагента в системе. Под датчиком давления в штуцере установлен запорный клапан, который закрывается при отворачивании датчика, поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет.
И снова приветствую читателей и гостей бортжурнала моей машины)
Сегодня затрону мелкую поломку, с которой я сталкивался в первый месяц владения шнивой — уже тогда заметил, что левый дефлектор центральной воздуходувки не качается вверх-вниз, а проваливается. Тогда я его починил, но на драйве я тогда не сидел, поэтому и не писал про это) И вот буквально вчера заметил аналогичную проблему, но уже на правом дефлекторе:

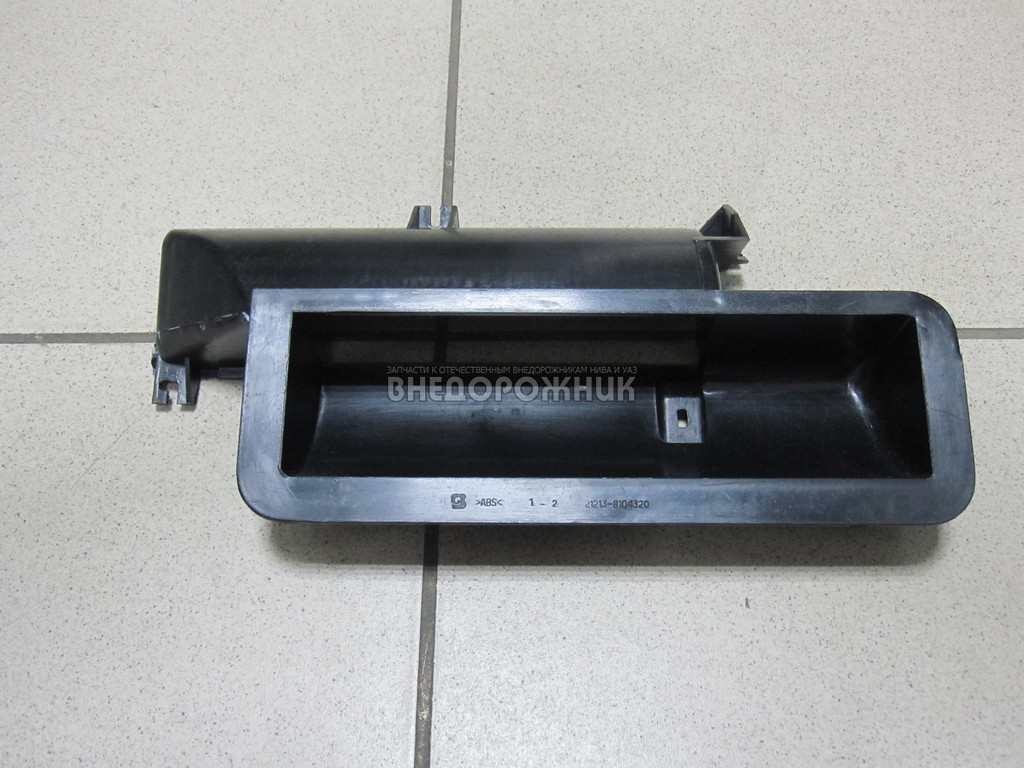

Для начала нужно снять центральные воздуховоды, для чего подковыриваем эти заглушки (у меня получилось ногтем):
Печка является центральным элементом системы отопления салона любого автомобиля. Любая её неисправность, особенно в холодное время года, приводит к весьма неприятным ощущениям. Хорошо работающая печка является залогом комфортного климата в салоне автомобиля.
Устройство печки автомобиля «Нива Шевроле»
Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.
Без кондиционера
Система отопления «Нивы Шевроле» состоит из следующих элементов:
- вентиляционный воздуховод;

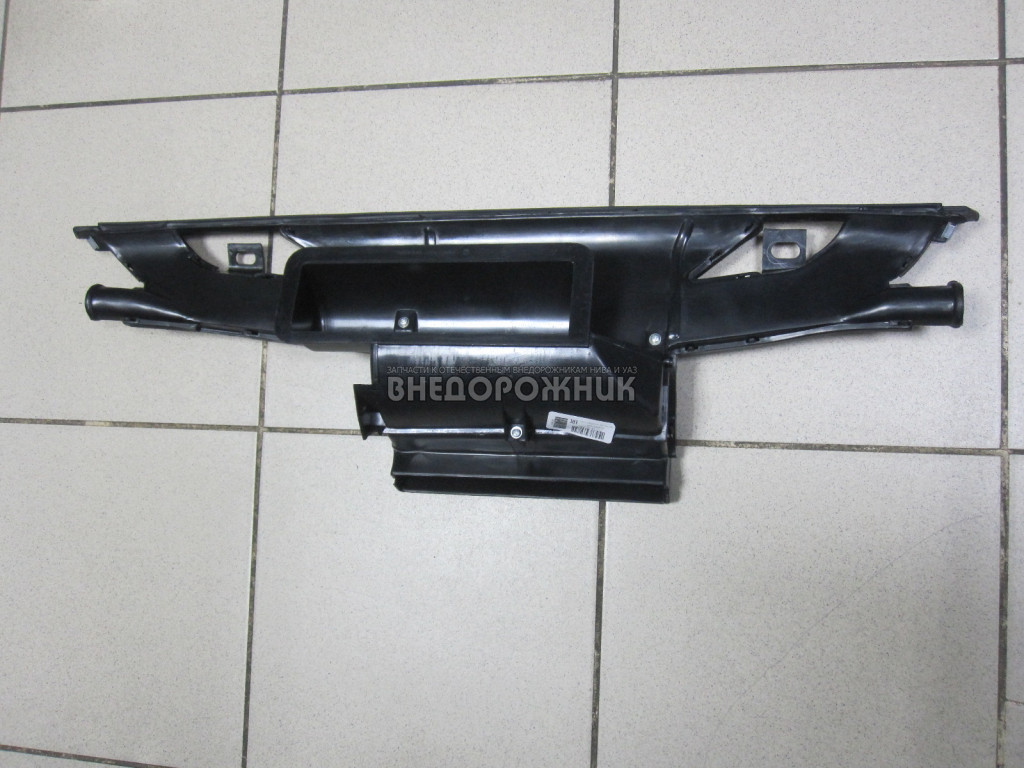

- воздуховод обогрева лобового стекла;
- промежуточный корпус;
- фильтр воздухозаборника;
- вентилятор;
- воздуховод обогрева салона;
- воздуховод обогрева ног;
- радиатор отопителя.
Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.
Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор
С кондиционером
Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.
Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха
Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.
Основные неисправности печки
Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:
- неисправность крана отопителя;
- повреждение патрубков радиатора;
- выход из строя добавочного резистора;
- повреждение радиатора;
- неполадки блока управления.
В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.
Тёплый воздух не поступает в нижнюю часть салона
Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.
С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона
Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.
- Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
- Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
- Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
- Если результат не достигнут, процедура повторяется.
Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.
Утечка тосола из печки
У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.
Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол
ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.
Печка плохо греет
Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.
Причиной невозможности переключить скорости является выход из строя резистора
Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.
Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе
При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.
Видео: замена предохранителя печки на «Ниве Шевроле»
Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.
Ремонт отопителя салона
Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.
Замена тросика печки
Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.
- Сиденье водителя отодвигается назад.
- С панели управления заслонками снимаются ручки и откручиваются саморезы.
- Панель демонтируется с левой стороны в месте расположения ног водителя.
Для доступа к тросику потребуется снять механизм управления отопителем
С помощью тросика изменяется поожение заслонки подачи воздуха
Замена блока управления отоплением салона
Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.
- От аккумулятора отсоединяется минусовая клемма.
- Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.
Демонтируются все ручки с механизма управления отопителем
Плоской отвёрткой снимается рычаг циркуляции воздуха
Отвёрткой поддевается и затем снимается облицовка блока
Под облицовкой отворачиваются два самореза
С блока управления снимается разъем с проводами
После демонтажа блок управления ремонтируют или меняют на новый
Замена патрубков печки
Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:
- Из системы сливается ОЖ.
- Выкручиваются саморезы крепления бардачка, он снимается.
- Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
- Аналогичным образом снимается второго патрубок.
- Устанавливаются и затягиваются хомутами новые шланги.
При утечке тосола патрубки печки меняются на новые
Видео: демонтаж патрубков печки на «Ниве Шевроле»
Замена вентилятора печки
Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.
Перед снятием электродвигателя печки нужно убедиться в его неисправности
Наиболее часто встречаются следующие причины его выхода из строя:
- Отсутствие напряжение на электродвигателе из-за плохого контакта.
- Видимые повреждения проводов электродвигателя из-за перетирания.
- Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
- Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
- Отсутствие зажигания.
- Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.
При неисправности элктродвигателя потребуется его демонтаж
В любой из перечисленных ситуаций электродвигатель потребуется снять.
Ремонт вентилятора системы отопления
Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.
Электромотор отопителя может не работать из-за внутренних загрязнений
Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.
Причиной выхода из строя электродвигателя может стать выработка щеток или якоря
Электродвигатель чистится и устанавливается на место или меняется на новый.
Ремонт радиатора печки
Основные признаки неисправности радиатора печки следующие:
- под ковриком на полу со стороны водителя скапливается ОЖ;
- в салоне присутствует запах ОЖ;
- при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
- печка плохо обогревает салон;
- снижается уровень ОЖ в расширительном бачке.
Утечка ОЖ из радиатора печки должна быть немедленно устранена
При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.
При выходе из строя радиатора печки обычно производится его замена
Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.
Видео: замена радиатора системы отопления
Ремонт и замена крана печки
Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.
При выходе из строя кран печки меняется на новый
Замена крана производится следующим образом:
- На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
- Снима
Как удалить воздух из гидроусилителя руля
Если управление автомобилем становится более шумным и затрудненным, это может быть проблема с усилителем рулевого управления [источник: 2carpros]. Проблема может быть просто в воздушном кармане, который застрял в насосе гидроусилителя руля. Насос гидроусилителя рулевого управления управляется гидравликой, и все, что работает с помощью гидравлики, может легко пострадать, если в систему попадет воздух. Воздух, попадающий в систему гидроусилителя рулевого управления, сжимается насосом, что приводит к шуму и затруднениям в управлении [источник: Bumbeck].
Вот как удалить воздух из насоса гидроусилителя руля.
Объявление
- Убедитесь, что двигатель выключен и остыл.
- Снимите крышку бачка рулевого управления с гидроусилителем и проверьте уровень жидкости рулевого управления с гидроусилителем.
- Добавьте столько жидкости, сколько необходимо для заполнения.
- Заменить колпачок.
- Найдите выпускной клапан гидроусилителя рулевого управления на рулевом механизме. Если вам сложно его найти, просто проследуйте по линии высокого давления от насоса рулевого управления с гидроусилителем до другого конца, который будет в коробке рулевого управления с гидроусилителем.
- Наденьте шланг на конец выпускного клапана. Шланг должен быть достаточно длинным, чтобы выходить за пределы передней части автомобиля.
- Поставьте сливной поддон на пол перед автомобилем и вставьте в него другой конец шланга.
- Включите двигатель.
- Слегка ослабьте спускной клапан.
- Поверните рулевое колесо вправо и влево, насколько можете.
- Выключите двигатель.
- Закройте спускной клапан.
- Залейте жидкость гидроусилителя в бачок до полного заполнения.
- Проверьте жидкость, которая вышла в дренажный поддон. Если вы заметили пузырьки воздуха, повторите процедуру.
- Вы должны повторять процедуру до тех пор, пока жидкость в поддоне не перестанет пузыриться. Когда в жидкости нет пузырьков, значит, из системы идет кровь [источник: Bumbeck].
.
Минутку …
Включите файлы cookie и перезагрузите страницу.
Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.
Подождите до 5 секунд…
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] — ( !! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [ ] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — ( !! [])) + (! + [] — (!! [])) + (! + [] + (!! []) — []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + ( ! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((+ !! [] + []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + ( ! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) +! ! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (+! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! [] ) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (! ! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + ( ! + [] + (!! []) + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! [] ) + !! [] + !! [] + !! [] + []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! [] ) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) +! ! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) — []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (! ! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] ) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — [] ) + (! + [] + (!! []) — []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (! ! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! []) ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! []) + ( ! + [] + (!! []) + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] ) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! [] ) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ]) + (! + [] + (!! []) — []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [
.
как удалить воздух из холодильной системы Архив
В холодильной системе есть зоны низкого и высокого давления. Воздух может попасть в холодильную установку, когда давление в любой части системы упадет ниже атмосферного. Если отсечка низкого давления (LP) в установке неисправна или отрегулирована неправильно, есть вероятность, что холодильный компрессор продолжит работать даже при низком давлении всасывания и всасывании охлаждающего газа в систему.В таких условиях воздух может попасть в систему, когда давление в установке ниже, чем давление окружающего воздуха.
Воздействие воздуха в холодильной установке
- Высокая температура на выходе холодильного компрессора
- Высокая температура на выходе конденсатора
- Высокое давление на выходе конденсатора
- Наличие мелких пузырьков в смотровом стекле
- Указатель указателя рывков
План средств защиты от воздуха в холодильнике
Чтобы удалить воздух из системы охлаждения, выполните описанную ниже процедуру.
- Перевести компрессор в ручной режим
- Теперь закройте запорный вентиль жидкости после конденсатора
- Закачать весь газ в конденсатор, запустив компрессор
- Остановка компрессора, когда давление всасывания чуть выше нуля
- Закройте всасывающий клапан компрессора
- Дать хладагенту остыть внутри конденсатора
- Медленно стравить воздух, открыв продувочный клапан на конденсаторе
Почему компрессор охлаждения всасывается из картера
В отличие от воздушных компрессоров в поршневых холодильных компрессорах обычно всасывается из картера.Выход из змеевиков испарителя ведется в картер компрессора. У этой конструкции есть несколько преимуществ.
- Поскольку картер находится под давлением, воздух не может попасть в систему.
- Никаких потерь газообразного хладагента не происходит даже при небольших ударах от поршней компрессора.
- Газообразный хладагент смешивается с маслом. Это свойство помогает газу возвращать масло из системы обратно в компрессор. В некоторых конструкциях масло в газообразном хладагенте капает внутрь картера перед тем, как направить его на сжатие.
См. Также: Система охлаждения
См. Также: Свойства хладагентов
См. Также: Система кондиционирования с подогревом
См. Также: Двухканальная система кондиционирования воздуха
См. Также: Система кондиционирования воздуха с контролем зоны
.

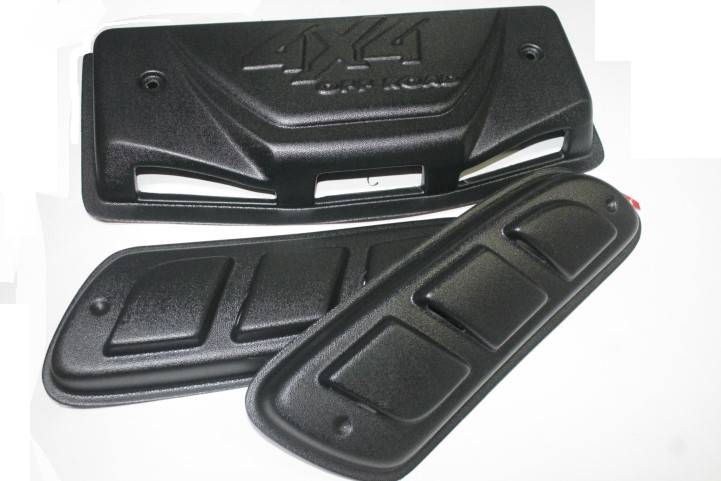

Накладки на воздуховоды боковых стоек Легенд для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
Этот товар выбрали 159 покупателей
- Описание
- Доставка и оплата
Данные накладки с завода устанавливаются на автомобили Лада Нива Легенд, но могут быть установлены на Лада 4х4 любого года выпуса. В основном такие накладки используются для изменения внешнего вида автомобиля, но главная их задача в другом — дополнительная вентиляция салона. Специальная конструкция накладки не допускает попадание снега, влаги или грязи.
Накладки укомплектованы двусторонникм скотчем, для упращения установки изделия на автомобиль.
Комплект: 2 накладки
Материал:
- АБС-пластик
Цвет:
- Черный матовый
Назначение:
- Стандартная деталь
Применяемость:
- Лада 4х4 (Нива Легенд) ВАЗ 2121 3-дверная
- Лада 4х4 (Нива Легенд) ВАЗ 2131 5-дверная
- Лада 4х4 (Нива) Урбан 3-дверная
- Лада 4х4 (Нива) Урбан 5-дверная
Доставим товары по всей России!
Способы доставки:
- Почта России
- СДЭК
- Boxberry
- Деловые Линии
- КИТ (GTD)
- ПЭК
- Энергия
- ЖелДорЭкспедиция
- Байкал Сервис
- Самовывоз из пункта выдачи в г. Тольятти
Способы оплаты:
- Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
- SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
- Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
- Tinkoff (через мобильный банк, оператора, банкомат)
- ЮMoney
- Наложенный платеж (наличными/картой при получении)
- Наличными через терминалы, банкоматы, салоны связи
- Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
- QIWI
- Покупка в кредит
Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.
ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек
Вместе дешевле
Накладки на воздуховоды боковых стоек Легенд для Лада 4х4, Нива Легенд
+
Накладка на капот для Хамелеон с сеткой для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
со скидкой 12%
649й
575й
Купить комплект 1765 й
Накладки на воздуховоды боковых стоек Легенд для Лада 4х4, Нива Легенд
+
Дефлекторы (ветровики) передних окон на 3-х дверную Лада 4х4 (Нива) 2121, 21213, 21214
со скидкой 9%
1190й
1094й
Купить комплект 2284 й
Накладки на воздуховоды боковых стоек Легенд для Лада 4х4, Нива Легенд
+
Воздухозаборник АртФорм Двухсторонний на капот для Лада 4х4, Нива Легенд
со скидкой 10%
890й
806й
Купить комплект 1996 й
Накладки на воздуховоды боковых стоек Легенд для Лада 4х4, Нива Легенд
+
Обивки стоек ветрового окна для Лада 4х4 (Нива) 21213, 21214, 2131
со скидкой 14%
490й
422й
Купить комплект 1612 й
Накладки на воздуховоды боковых стоек Легенд для Лада 4х4, Нива Легенд
+
Проводка для подключения противотуманных фар (ПТФ) для Лада Нива 4х4
со скидкой 10%
890й
806й
Купить комплект 1996 й
Накладки на воздуховоды боковых стоек Легенд для Лада 4х4, Нива Легенд
+
Держатель для очков type-r
со скидкой 19%
290й
234й
Купить комплект 1424 й
С этим товаром покупают
Обивки стоек ветрового окна для Лада 4х4 (Нива) 21213, 21214, 2131
490й
Купить
Дефлекторы (ветровики) передних окон на 3-х дверную Лада 4х4 (Нива) 2121, 21213, 21214
1190й
Купить
Накладка на капот для Хамелеон с сеткой для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
649й
Купить
Пороги ТехноСфера Труба с проступью и пластиковой заглушкой для Лада Нива 4х4 2121
3790й
Купить
Проводка для подключения противотуманных фар (ПТФ) для Лада Нива 4х4
890й
Купить
Автомобильный ароматизатор Motorring. ru
129й
Купить
Диодные ПТФ двухцветные Sal-Man (бело-синий 6000К и желтый 3000К) 50W для Лада Гранта FL, Лада Веста, Икс Рей, Ларгус FL, Нива Урбан, Рено
3390й
Купить
Бесшумный замок багажника для Лада 4х4, Нива Легенд
1690й
Купить
Реле 9-контактное повторителей для диодных подфарников и фонарей с ДХО и динамическим поворотником для Лада 4х4 с 2020 г.в., Нива Легенд
1690й
Купить
Воздухозаборник АртФорм Двухсторонний на капот для Лада 4х4, Нива Легенд
890й
Купить
Похожие товары
-32%
0701-20
Комплект черных накладок Аэроэффект для Лада 4х4, Нива Легенд
1290й
Купить
0701-30
Комплект черных воздухозаборников Аэроэффект Оптимал для Лада 4х4, Нива Легенд
1990й
Купить
0701-31
Комплект белых воздухозаборников Аэроэффект Оптимал для Лада 4х4, Нива Легенд
1990й
Купить
-7%
0701-33
Комплект серебристых воздухозаборников Аэроэффект Оптимал для Лада 4х4, Нива Легенд
1990й
Купить
Накладка на капот для Хамелеон с сеткой для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
649й
Купить
-5%
0701-21
Комплект белых накладок Аэроэффект для Лада 4х4, Нива Легенд
1290й
Купить
-3%
Накладки боковых стоек для Лада 4х4 (Нива) 21213, 21214, 2131
489й
Купить
Боковые накладки Аэроэффект черная шагрень для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
590й
Купить
Оплачивайте товары банковской картой, с помощью QIWI, Яндекс. Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые комисии
Воздухозаборник на ниву 21214 в Уфе: 39-товаров: бесплатная доставка, скидка-41% [перейти]
Партнерская программаПомощь
Уфа
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Электротехника
Электротехника
Продукты и напитки
Продукты и напитки
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Промышленность
Промышленность
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
ПромышленностьОбщие детали и узлы машин и механизмовФильтрыФильтры для воздухозаборников компрессоров Воздухозаборник на ниву 21214
Воздухозаборник Барс на капот для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
В МАГАЗИНЕще цены и похожие товары
Кузов Поддомкратник ВАЗ 2121, 21213, 21214, Нива, LADA4x4, Урбан, передний, правый, 21210 5101400 00 модель автомобиля: LADA 4×4 Урбан, место установки: правый
ПОДРОБНЕЕЕще цены и похожие товары
Комплект белых воздухозаборников Аэроэффект Оптимал на Нива 4х4 21213, 21214, 2131
В МАГАЗИНЕще цены и похожие товары
Кузов Стойка ВАЗ 2121, 2131, 21214, LADA4x4, левая, 21210 5201029 00 модель автомобиля: BMW X4, место установки: левый
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник Магнум на капот для Нива 4х4 2121, 21213, 21214, 2131
В МАГАЗИНЕще цены и похожие товары
Воздухозаборник на капот для, неокрашенный для Лада 4х4 Нива Производитель: Без бренда, Модель
ПОДРОБНЕЕЕще цены и похожие товары
Накладка-воздухозаборник на капот Хамелеон с сеткой на Нива 4х4 2121, 21213, 21214, 2131 Тип:
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник NIVA 4×4 (черный,шагрень) №2 Модель автомобиля: Chevrolet Niva, LADA 2121
ПОДРОБНЕЕЕще цены и похожие товары
Tuningprosto Воздухозаборник на капот ВАЗ 2121, 21213, 21214 малый Модель автомобиля: LADA 2121
ПОДРОБНЕЕЕще цены и похожие товары
931
1990
Комплект »Aeroeffect» воздухозаборник накладок на капот и боковые стойки с уплотнителем на Нива 4х4 21213, 21214, 2131
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник ВАЗ 2121, Нива, 21213, 21214 ,LADA4x4, 21213 8402012 00
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник Барс на капот для Лада 4х4 (Нива) 2121, 21213, 21214, 2131 Производитель: LADA,
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник широкий на капот для Лада 4х4 (Нива) 21213, 21214, 2131 Производитель: Без бренда,
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник широкий черная шагрень на Лада 4х4 (Нива) 21213, 21214, 2131 Производитель: LADA,
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник Тюнинг-1 на капот для Лада 4х4 (Нива) 2121, 21213, 21214, 2131 Производитель: LADA,
ПОДРОБНЕЕЕще цены и похожие товары
Рамка крепления подфарников ВАЗ 2121,Нива,21213,21214,LADA4x4,2131, передний, 2 шт, 2121 8401181
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник Барс на капот Лада 4х4 (Нива) 2121, 21213, 21214, 2131 Производитель: LADA, Модель
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник на капот маленький для Лада 4х4 Нива (ВАЗ 21213, 21214, 2131) Производитель: LADA,
ПОДРОБНЕЕЕще цены и похожие товары
Уплотнитель капота ВАЗ 2121, Нива, 21213, 21214, LADA4x4, 2131, 2121 8402200 тип: уплотнитель, модель автомобиля: BMW X4
ПОДРОБНЕЕЕще цены и похожие товары
1 503
2900
Воздухозаборник на капот ВАЗ 2121, 21213, 21214 ver 1. 0 Производитель: LADA, Модель автомобиля: BMW
ПОДРОБНЕЕЕще цены и похожие товары
Накладка на капот Нива (воздухозаборник) «Барс» Модель автомобиля: LADA 2121
ПОДРОБНЕЕЕще цены и похожие товары
Кузов Поддомкратник ВАЗ 2121, 21213, 21214, Нива, LADA4x4, Урбан, задний, левый, 21210 5101411 00 модель автомобиля: LADA 4×4 Урбан, место установки: задний
ПОДРОБНЕЕЕще цены и похожие товары
1 550
2100
Воздухозаборник на Ниву. Воздухозаборник на LADA Niva / Накладка на капот на ладу Ниву Модель
ПОДРОБНЕЕЕще цены и похожие товары
27 790
Стайлинг-комплект Магнум (бампера, решетка, воздухозаборник) для Лада 4х4 (Нива) 2121, 21213, 21214, 2131
ПОДРОБНЕЕЕще цены и похожие товары
27 790
Стайлинг-комплект Магнум (бампера, решетка, воздухозаборник) на Лада 4х4 (Нива) 2121, 21213, 21214, 2131
ПОДРОБНЕЕЕще цены и похожие товары
799
1277
Комплект »Aeroeffect» воздухозаборник накладок на капот и боковые стойки с уплотнителем на Нива 4х4 21213, 21214, 2131
ПОДРОБНЕЕЕще цены и похожие товары
Tuningprosto Воздухозаборник на капот ВАЗ 2121, 21213, 21214 ver 3. 0 Модель автомобиля: LADA 2121
ПОДРОБНЕЕЕще цены и похожие товары
Кузов Поддомкратник ВАЗ 2121, 21213, 21214, Нива, LADA4x4, Урбан, задний, правый, 21210 5101410 00 модель автомобиля: LADA 4×4 Урбан, место установки: правый
ПОДРОБНЕЕЕще цены и похожие товары
3 500
5999
Комплект воздухозаборник на ниву накладок на капот и боковые стойки жабры с уплотнителем на Нива 4х4 21213, 21214, 2131. Тюнинг накладки на ниву. Ушки жабры на ниву и накладка на капот NIVA. Нового образца
ПОДРОБНЕЕЕще цены и похожие товары
Кузов Поддомкратник ВАЗ 2121, 21213, 21214, Нива, LADA4x4, Урбан, передний, левый, 21210 5101400 00 модель автомобиля: LADA 4×4 Урбан, место установки: передний
ПОДРОБНЕЕЕще цены и похожие товары
Комплект белых воздухозаборников Аэроэффект Оптимал на Лада 4х4 (Нива) 21213, 21214, 2131
ПОДРОБНЕЕЕще цены и похожие товары
1 100
2100
Воздухозаборник на капот ВАЗ 2121, 21213, 21214 малый Марка: LADA (ВАЗ), Модель автомобиля: LADA
ПОДРОБНЕЕЕще цены и похожие товары
Отбойник капота ВАЗ 2121, Нива, 21213, 21214, LADA4x4, 2131, лев. + прав., 2121 8402214, 2121 8402215 модель автомобиля: BMW X4, место установки: правый
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник Барс на капот Лада Нива Тип: накладка воздухозаборника, Производитель: LADA, Модель
ПОДРОБНЕЕЕще цены и похожие товары
950
1500
Воздухозаборник капота (накладка) AeroEffect с крепежом Лада Нива 4×4 (Niva Urban, ВАЗ 21213, 21214, 2131)
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник и накладки задних стоек ВАЗ 2121,Нива,21213,21214,LADA4x4, АПС, 21213 8402012 00
ПОДРОБНЕЕЕще цены и похожие товары
Воздухозаборник маленький на капот для Лада 4х4 (Нива) 21213, 21214, 2131 Производитель: Без
ПОДРОБНЕЕЕще цены и похожие товары
27 790
Стайлинг-комплект Магнум (бампера, решетка, воздухозаборник) на Лада 4х4 (Нива) 2121, 21213, 21214, 2131
ПОДРОБНЕЕЕще цены и похожие товары
Что такое воздуховоды? Руководство домовладельца по воздуховодам ОВКВ
В вашем доме есть скрытая система, предназначенная для циркуляции воздуха. Ничего не знаете о своих воздуховодах? Ты не одинок. Когда в домах есть проблемы с воздуховодами, такие как холодные или горячие точки, домовладельцы стараются избегать этих комнат. И когда они это делают, сами того не осознавая, они уменьшают пригодную для жизни площадь в своих домах.
От неравномерной температуры в помещении до чрезмерного количества пыли и высоких счетов за электроэнергию проблемы с воздуховодами могут ежедневно вызывать отчаяние как у домовладельцев, так и у арендаторов. Далее следует руководство домовладельца по воздуховодам; мы объясним все, что вам нужно знать, чтобы вы могли избавиться от этих обременительных холодных или горячих точек и вернуть свои комнаты.
Получите заслуженный комфорт
Что такое воздуховод?Ознакомьтесь с этим. Воздуховоды, или воздуховоды ОВКВ, или воздуховоды переменного тока — это каналы, которые подают теплый или холодный воздух для обогрева, вентиляции и охлаждения каждой комнаты. Воздуховоды подключены к блоку HVAC, который фильтрует, а затем нагревает или охлаждает воздух в вашем доме перед его отправкой. Воздуховоды являются жизненно важной частью вашей системы HVAC, обеспечивая тепловое благополучие и хорошее качество воздуха в помещении для вашей семьи.
Просто, правда?
Далее посмотрим, из чего сделаны воздуховоды.
Типы воздуховодов Воздуховод из листового металлаВоздуховоды из оцинкованной стали или алюминия могут быть круглыми, овальными или прямоугольными, как тот, по которому проползает Брюс Уиллис в «Крепком орешке». Воздуховоды ОВКВ из листового металла являются наиболее прочными и менее всего подвержены плесени. Металлические воздуховоды практически не ржавеют, особенно оцинкованная сталь с ее цинковым покрытием.
Гибкий воздуховодПроще говоря, гибкие воздуховоды изготавливаются из спирали из стальной проволоки, обернутой полимером (гибким пластиком) и окруженным изоляцией. Такие воздуховоды недороги, легки и просты в установке. Гибкие воздуховоды творят чудеса в труднодоступных местах, где более жесткие воздуховоды не годятся.
Воздуховод из фибрового картонаЭтот тип воздуховода имеет два слоя: неорганическое стекловолокно, связанное прессованной смолой, покрытое фольгой для предотвращения проникновения воздуха и водяного пара. Как правило, такой воздуховод является наименее дорогим, препятствует возникновению шума и уже имеет хорошую теплоизоляцию. Обратная сторона? Шероховатая поверхность из стекловолокна препятствует воздушному потоку.
Осторожно! Старые воздуховоды из ДВП не обработаны для предотвращения плесени и грибка и должны быть немедленно заменены. Если вы подозреваете, что у вас старый воздуховод из ДВП, не пытайтесь его очистить. Повреждение поверхности приведет к выбросу стекловолокна в воздух и по всему дому.
Теперь, когда мы рассмотрели материалы для воздуховодов, давайте рассмотрим различные компоненты воздуховодов.
Воздушные потоки в системе принудительного воздуховодаВ системах HVAC воздух проходит цикл. Отрицательное давление в воздуховодах всасывает воздух, пропуская его через фильтр. Очищенный воздух нагревается или охлаждается и направляется обратно в помещения вашего дома, где он остается до тех пор, пока снова не пройдет цикл.
Возвратные воздуховодыВопреки распространенному мнению, системы HVAC получают воздух изнутри здания. Возвратные воздуховоды вытягивают воздух из жилых помещений обратно в блок HVAC, питая либо вашу печь, либо воздухообрабатывающую установку. Обратные вентиляционные отверстия обычно больше, чем приточные, и называются решетками. Фильтр часто устанавливается либо глубоко внутри обратного канала, либо прямо на возвратной решетке, чтобы защитить ваш блок HVAC от загрязнений.
Каналы подачиПриточные воздуховоды подают теплый или холодный воздух в помещение внутри дома. Приточные вентиляционные отверстия часто имеют заслонки для управления потоком, называемые регистрами. Приточные регистры часто устанавливаются возле окон или дверей, чтобы лучше противодействовать потерям тепла или холода, а два приточных регистра могут быть установлены в больших помещениях для равномерного распределения воздуха HVAC.
Отлично, мы рассмотрели основы воздушного потока.
Но что делать, если воздуховоды не соответствуют стандартам?
Признаки того, что ваш воздуховод неисправен Горячие и холодные точкиЭто верный признак того, что у вас проблемы с воздуховодами. Вы, вероятно, чувствовали это раньше. Заходишь в комнату, а там слишком жарко, или спускаешься по лестнице, а там заметно холоднее, больше 3 градусов. Если это так, используйте термометр для подтверждения. Как только вы убедитесь в несоответствии, вы можете позвонить специалисту по HVAC. Они точно определят причину, придумают план и претворят его в жизнь. Узнайте больше о том, как исправить горячие и холодные точки здесь.
Слабый поток воздуха или его отсутствие из приточного вентиляционного отверстияПростой способ проверить это — поднести лист бумаги к приточному отверстию. Если бумага не сгибается, как в подвешенном состоянии, что-то мешает воздушному потоку. Если вам повезет, заслонка на вашем регистре закрыта и ее нужно просто снова открыть. Если это не сработает, вам, возможно, придется вызвать специалиста по HVAC.
Высокие счета за коммунальные услугиДо 30 процентов воздуха может выходить из воздуховодов (большие счета). Когда кондиционированный воздух выходит наружу или нагретый воздух теряется через недоизолированные воздуховоды, плата за коммунальные услуги отображается в вашем счете за коммунальные услуги. Самое страшное, что вы, вероятно, этого не заметите. В конечном итоге вы можете узнать из отчета об использовании коммунальных услуг, что вы используете гораздо больше электроэнергии, чем другие аналогичные дома в вашем районе.
Громкий шумПодождите минутку, а блок HVAC не шумит во время работы? Конечно, да, но звук не должен вас чертовски раздражать. Если вы слышите громкое дребезжание или свист, возможно, у вас ослаблены, отсоединены или повреждены воздуховоды. Не игнорируйте это, иначе станет хуже.
Низкое качество воздуха в помещенииЕсть два важных признака того, что качество воздуха у вас нарушено. Во-первых, сбор пыли в вашем доме может затмить старую библиотеку. Во-вторых, все чихают, особенно маленький Тимми, у которого сильная аллергия. Видите ли, пыль или пыльца могут просочиться в ваши воздуховоды через отверстия или ослабленные соединения и проникнуть в ваш дом.
По данным Национального института комфорта, проблемы с воздуховодами настолько распространены, что типичная система HVAC обеспечивает только 57% своей номинальной производительности. Вас интересует качество воздуха в помещении? Узнайте, как измерить загрязнение воздуха в помещении, здесь.
Ой.
Но почему? Давайте углубимся.
Проблемы проектирования воздуховодовПроверьте это – существует 4 распространенных конструкции воздуховодов. Во-первых, это нагнетательная или радиальная система воздуховодов. Радиальные системы имеют блок HVAC и возвратную решетку в центре дома, а приточные каналы проходят вокруг камеры, как ноги паука.
Второй — редукционная расширенная система нагнетания. Как следует из названия, камера уменьшается в размерах по мере того, как воздуховоды выходят с обеих сторон.
Третий — расширенная система нагнетания. На этот раз камера, которая распределяет или удаляет воздух для блока HVAC, не уменьшается в размерах по мере расширения.
Последняя система периметральной петли – радиальная система, не так много паучьих ног, с воздуховодом, который окружает здание.
Хорошие подрядчики по ОВКВ рассчитывают расход воздуха, определяют типы воздуховодов, которые следует использовать для удовлетворения требований дома, и делают эскиз системы распределения воздуха для правильного размещения оборудования и размеров воздуховодов. Но в конструкции воздуховодов HVAC слишком часто встречаются недостатки:
Слишком много воздуховодов, отходящих от пленумаПленумы, как мы уже упоминали, представляют собой коробки, соединенные с нагревательным или охлаждающим устройством, которые заполняются горячим или холодным воздухом. и распределяют или удаляют его, как правило, при более высоком атмосферном давлении. Дуктопус представляет собой плохо сконструированную радиальную систему с воздуховодами, отходящими от нагнетательного пространства во всех направлениях, как щупальца осьминога. Когда подсоединено слишком много ответвлений воздуховода, поток воздуха очень плохой.
Длинные участки воздуховодовЭто распространенная проблема с редукционной системой воздуховодов. Недостаточное количество воздуха поступает в помещение в самом конце приточного воздуховода. Решение? Увеличенный размер воздуховода.
Неправильное размещение на отводеКогда воздух движется из приточной камеры или главного воздуховода в отвод, он меняет направление. Воздушному потоку трудно поворачивать на высоких скоростях, как если бы мы выезжали с межштатной автомагистрали на съезд. Нам нужен постепенный и плавный поворот, так как мы движемся очень быстро. Расход воздуха тот же. Когда в воздуховоде происходит изменение направления воздуха, воздушному потоку требуется примерно 24 дюйма, чтобы восстановить свой рисунок. Таким образом, взлеты должны быть на расстоянии 24 дюйма от любых поворотов, переходов или торцевой крышки.
Возвраты меньшего размера и подачи меньшего размераКогда система HVAC имеет возврат меньшего размера или подачи меньшего размера, она дышит через соломинку. Воздух не может циркулировать должным образом, и устройство изо всех сил пытается нагреть и охладить здание.
Центральная проблема возвратаВ идеальном мире возвраты должны быть для каждой комнаты дома, кроме кухни, ванной и подсобного помещения. Но строители любят экономить. Имея только один центральный возвратный канал для питания блока HVAC, закрытые двери будут истощать печь или кондиционер и создавать среду с отрицательным давлением. Затем грязный наружный воздух проникает в дом через щели, создавая всевозможные неприятные проблемы.
Неоптимальное расположение вентиляционного отверстияМесто, место, место! Если вентиляционные отверстия находятся вне поля зрения, например, в чуланах, приточный воздух не может должным образом обогревать или охлаждать помещение. Точно так же, если вентиляционные отверстия заблокированы мебелью, ваша система вентиляции и кондиционирования будет работать усерднее, чтобы достичь желаемой температуры. Этот износ значительно сократит срок службы вашей системы HVAC.
Нет буэно.
Теперь, когда мы рассмотрели распространенные недостатки конструкции воздуховодов, давайте рассмотрим проблемы неправильной установки. Если вы подозреваете, что ваш воздуховод спроектирован или установлен неправильно, он может стать причиной всех ваших проблем с отоплением и охлаждением. Воспринимайте все свои проблемы как знак того, что пришло время внести коррективы в существующую работу воздуховодов.
Обновите работу воздуховодов; Обновите свой комфорт.
Проблемы с установкой воздуховодов ОВКВХорошее качество обработки листового металла 50-х и 60-х годов давно ушло в прошлое. С 1970-х годов установка воздуховодов была вынужденно дешевле и, как правило, хуже. Вот распространенные проблемы при установке воздуховодов:
Плохие уплотнения и соединения воздуховодовПомните, что в типичном доме не менее 20% воздуха, проходящего через воздуховоды, выходит через утечки, отверстия и плохие соединения? (Убегающий воздух). В условиях современной экономики установщики систем отопления, вентиляции и кондиционирования воздуха вынуждены использовать дешевые материалы, чтобы поддерживать свой бизнес на плаву. (см. Один центральный возврат). Использование дешевых уплотнителей вместо нормальных герметичных приводит к шуму, пыли, сквозняку, влажности и многому другому. Это связано с тем, что плохо закрепленные воздуховоды могут расшататься при движении, вызванном потоком воздуха.
Неизолированные или недостаточно изолированные воздуховодыВоздуховоды изготавливаются из тонкого материала с небольшой изолирующей способностью. Изоляция сохраняет воздух внутри ваших воздуховодов при температуре, которой он должен быть. Летом изоляция предотвращает конденсацию холодного воздуха, которая может привести к образованию плесени и грибка. В некондиционируемых помещениях, таких как чердаки и подвальные помещения, рекомендуемый уровень изоляции воздуховодов – R-8. Хотите верьте, хотите нет, но большинство воздуховодов утеплены только на R-2.
Перекрученные, запутанные и изогнутые гибкие воздуховодыСуть в том, что многие подрядчики ОВиК слишком ленивы, чтобы растянуть гибкие воздуховоды и обрезать их, чтобы они полностью растянулись. Вместо этого слишком длинные отрезки остаются скрученными, запутанными и изогнутыми. Помните металлическую грудную клетку в гибких воздуховодах? Теперь поток воздуха уменьшается еще больше, что стоит вам больших денег.
Неподдерживаемые участки воздуховодов и стыковые соединенияЭто верное решение – гибкие воздуховоды не могут быть без опоры более чем на 4 фута, иначе они начнут провисать. То же самое произойдет, когда подрядчики возьмут два отрезка гибких воздуховодов, соединит их лентой и обернут изоляцией, чтобы скрепить их вместе. Хотя это может пройти проверку, пренебрежение установкой металлического стыкового соединения создает слабое соединение и приводит к провисанию воздуховодов и утечке воздуха.
Ненужные изгибыПодобно самолету, который вибрирует в воздушных карманах, воздух, сталкиваясь с воздуховодом, становится турбулентным и движется медленнее. Хороший специалист по ОВКВ избежит ненужных изгибов при установке системы воздуховодов ОВКВ и, по возможности, выберет меньшие воздуховоды типа ветки дерева.
Несбалансированный поток воздухаНеправильно установленный воздуховод приводит к несбалансированному воздуховоду, что приводит к появлению горячих и холодных точек, что приводит к более высоким счетам – и вы это понимаете. Передовая практика HVAC требует баланса воздуха после установки, чтобы определить, проходит ли воздух там, где он предназначен. Если это не так, на ствол воздуховода можно установить заслонки для регулировки потока воздуха. К сожалению, это делается редко.
Ошибки при проектировании и монтаже воздуховодов могут нанести ущерб вашему домашнему комфорту.
Но это еще не все.
Продолжайте читать, чтобы узнать, как время изнашивает ваши воздуховоды HVAC, что приводит к всевозможным уникальным проблемам.
Износ воздуховодовДвижущийся воздух представляет собой мощную силу. Просто спросите корову в твистер. Ваши воздуховоды со временем изнашиваются, когда воздух рикошетит от стен, поэтому, к сожалению, они не вечны. Срок годности варьируется — металлические воздуховоды обычно служат дольше, чем гибкие воздуховоды, потому что металл более жесткий, а его поверхность позволяет воздуху скользить, в отличие от змеевика вокруг гибких воздуховодов. При этом средний срок службы воздуховодов колеблется от 15 до 25 лет. (срок службы воздуховода)
По мере старения воздуховодов начинают возникать проблемы:
Негерметичные, корродированные воздуховодыСтарые уплотнения разрушаются при достаточном износе, позволяя воздуху выходить (или входить). Если в воздуховод попадет влага, со временем он заржавеет. Вы увидите такую же коррозию, если ваш подвал или подполье слишком влажные, или если вода просачивается с крыши, водопровода или увлажнителя. Неподдерживаемые гибкие участки воздуховода с большей вероятностью провиснут, и в углублении будет собираться конденсат.
Грязные и забитые воздуховодыНе буду вам врать, одна проблема с воздуховодом ведет ко многим. Если воздух в помещении грязный (ознакомьтесь с нашим постом в блоге Air Balance ), примеси могут накапливаться внутри ваших воздуховодов и, если мусор значителен, забивать их. Это усугубляется дырами, ослабленными соединениями и общей нечистотой в вашем доме.
ВредителиЕсли ваш воздуховод забит, и это не мусор или Брюс Уиллис, ползающий через него, то это могут быть вредители. Износ воздуховодов систем отопления, вентиляции и кондиционирования воздуха создает пространство для грызунов и насекомых, которые могут чувствовать себя как дома и размножаться. Когда это произойдет, вы услышите шум или запах фанка, сопровождающий блокировку воздуха.
Кстати, небезопасные бактерии могут также присутствовать в вашем доме, если у вас нет осушителя для всего дома.
Плесень в воздуховодеПредупреждение: не допускайте попадания влаги в воздуховоды. Образуется плесень. И хотя это может физически не повредить ваш воздуховод, это повлияет на качество вашего воздуха и, соответственно, на ваши легкие. Вентиляционные отверстия разнесут споры плесени в каждую комнату. А в худшем случае это может привести к гниению мебели или стен.
Брутто.
Что делать дальше, если вы думаете, что что-то не так? Специалист по HVAC легко сможет оценить все ваши варианты во время ремонта воздуховода.
Ремонт воздуховодов Premium
с superTech HVAC
Итак, ваши воздуховоды нуждаются в ремонте?Если вы подозреваете, что с вашей системой воздуховодов что-то не так, позвоните авторитетным специалистам по HVAC, например, нашей команде SuperTech HVAC. Выполняя анализ комнаты за комнатой, они оценят, поставляет ли ваша система HVAC нужное количество воздуха в каждую зону вашего дома. Это делается в 7 шагов:
- Измерьте, сколько воздуха подается в каждую комнату.
- Определите источники проникновения воздуха.
- Оценить уровень изоляции.
- Оценить существующую конструкцию и состояние воздуховодов.
- Дизайн модификаций и корректировок.
- Реализовать дизайн.
- После этого измерьте, сколько воздуха подается в каждую комнату, чтобы убедиться, что работа выполнена.
Итак, у вас есть руководство для домовладельца SuperTech HVAC по воздуховодам. Не стесняйтесь использовать эту информацию по своему усмотрению. Это может пригодиться на работе, когда ваш коллега жалуется на бесконечную пыль в своем доме. Если ваша сестра и ее муж хотят купить верх с фиксатором, скажите им, на что обращать внимание.
Мы дали вам базовые знания, которые могут пригодиться на семейных барбекю или на рыбалке со старыми приятелями. К сожалению, вы не профи. Всегда вызывайте опытного техника для решения ваших проблем с HVAC, особенно с проблемными воздуховодами. Многие подрядчики HVAC даже не предлагают модернизацию воздуховодов для коррекции воздушного потока, поэтому обязательно сделайте свою домашнюю работу. Если вы живете в Мэриленде, звоните в SuperTech HVAC, если у вас есть проблемы с воздуховодами HVAC, большие или маленькие. Мы все исправили.
11 шагов по изготовлению металлического воздуховода: установка воздуховода
Процесс производства металлического воздуховода:
Содержание
1. Измерение в полевых условияхИзмерьте размер на месте установки вентиляционной системы и занесите результаты измерений в виде эскиза основа для системы обработки воздуховода.
В процессе измерения необходимо учитывать следующее:
(1) Измерьте расстояние между местом установки вентиляционной системы и колонной, между перегородкой и перегородкой, между зарезервированными отверстиями, между перегородки и наружной стены, а также высоты пола и высоты от земли до крыши.
(2) Измерьте толщину наружной стены, перегородки, размер зарезервированных отверстий, ширину и высоту дверей и окон, размер поперечного сечения колонны, расстояние между низом балки и плоская крыша, высота платформы и т. д., связанные с системой вентиляции.
(3) Измерьте размер, положение, высоту и относительное положение производственного оборудования, оборудования воздуховодов и портов подключения компонентов вентиляции, соединенных воздуховодом.
(4) Измерить размер, высоту и расстояние от стены фундамента или опоры вентиляционного оборудования.
Конкретное содержание измерения определяется в соответствии с фактической ситуацией, и следует обращать внимание на пересечение и расстояние между различными трубами и электрическими линиями.
2. Фактические эскизыПосредством вышеуказанной работы нарисуйте эскизы установки обработки.
3. Коррекция листа(1) Правильные машины для рулонной стали часто используются для рулонной стали, а стальные листы корректируются путем многократного изгиба несколькими роликами.
(2) Как правило, деформация изгиба плоской пластины корректируется методом ручной коррекции ударом молотка.
Когда листовой материал менее 0,8 мм, для долбления и сглаживания необходимо использовать деревянный молоток с плоской головкой большой площади, мягкого характера, быстрого сплющивания и высокой эффективности;
Если толщина ≥ 0,8 мм, для сглаживания следует использовать стальной молоток с плоской головкой.
В зависимости от неровности листа узнайте характеристики деформации, коробления или неровности, а затем поместите железную платформу для сглаживания.
4. ПодчеркиваниеОпределить толщину пластины в соответствии с расчетным размером воздушной трубы, выбрать количество изогнутых труб и режим сопряжения.
Используйте методы расчета и развертки, чтобы разрезать материал, определить линию разреза и сделать метку разреза.
5. Раскладывание(1) Выберите подходящий материал для модели.
Материал, используемый для изготовления модели, не должен быть слишком толстым, желательно 1-3 мм.
Отсутствие скручивания или деформации, лучше всего использовать крафт-бумагу, линолеум, лист мягкого пластика, тонкий лист железа и т. д.
(2) Рассчитайте соответствующую длину пластины для образцов.
Длина образца круглой трубы равна длине наружного диаметра трубы плюс толщина материала образца и умножена на π.
Из-за влияния времени года и материала модели легко сделать нарисованную длину отличной от реальной окружности трубы.
Например, такая модель, как линолеумная бумага, становится жесткой зимой, и может появиться явление, что внешняя стенка трубки не герметична, поэтому модель недостаточно длинная.
Летом становится мягким, модель легко растягивается.
Таким образом, должны быть приняты соответствующие меры для соответствующего увеличения или уменьшения длины модели в развернутом виде.
Следует отметить, что ни рост, ни сокращение не могут быть выполнены после построения кривой расширения.
(3)Проверьте фактический объем обзора.
После завершения модели необходимо проверить форму и размер обзора и намотать его на наружную стенку трубопровода для идентификации объема.
Модель близко к стенке трубы.
После того, как два конца сойдутся, лучше не допускать зазоров и нахлеста.
Существует 3 способа расширения: метод расширения параллельными линиями, метод радиационного расширения и метод расширения треугольником.
На листовом материале выполняется развертка и четкий оттиск краевой линии размера заготовки.
Возможен следующий процесс стрижки.
Толщина стального листа, отрезанного ручными ножницами, менее 0,8 мм.
Остальные, как правило, вырезаются с помощью машин.
(1) Перед резкой необходимо строго откалибровать размер разметочной линии на листе, на разрезаемом стальном листе должна быть четкая касательная.
После резки необходимо тщательно проверить размер заготовки перед обработкой.
(2) После открытия разреза стальной лист следует зажать вертикально и отрезать по касательной.
Поднятие листа вверх рукой во время резки может снизить сопротивление во время резки.
(3) При вырезании кривых, линий сгиба и углов никогда не вырезайте линии на листе.
По этой причине конец ножниц должен совпадать с вершиной угла, не слишком далеко.
(4) При вырезании отверстия сначала прорежьте отверстие, вставьте ножницы и прорежьте по линии против часовой стрелки.
При вырезании круга небольшого диаметра используйте изогнутые ножницы для резки против часовой стрелки.
Когда диаметр круга больше, а поле меньше, его можно разрезать по часовой стрелке.
(5) После обрезки листа на его конце необходимо снять фаску ножницами или станком для снятия фасок.
7. Закрытие воздуховода(1) Выберите толщину листа в соответствии с различными спецификациями и размерами воздуховода.
Затем оставьте замыкающую кромку, чтобы сделать припуски на разгрузку.
(2) Метод рисования линии должен быть строгим, чтобы угол был прямым, линия была ровной, а аликвоты были точными, геометрический размер должен проверяться часто.
Линии, которые должны быть нарисованы, должны быть начерчены, например: линия реза, линия снятия фаски, линия сгиба, линия отбортовки, линия отверстия, линия смыкания и т. д.
(3) Резка и снятие фаски должны быть точными, чтобы свести к минимуму ошибки.
После обрезки листа перед заделкой кромки необходимо снять фаску с помощью фаскорезной машины или железных ножниц.
Избегайте нахлеста швов и отбортовки во время эксплуатации.
(4) Пластина после закрытия кромки помещается на фальцевальную машину в соответствии с начерченной линией сгиба, и выполняется операция фальцевания.
Во время работы линия сгиба должна быть совмещена с верхней и нижней формами квадратной фальцевальной машины и сложена под нужным углом.
(5) При изготовлении круглого воздуховода прижмите край рядом с местом укуса, придав ему дугообразную форму с помощью хлопушки, а затем обведите место укуса и в любой момент отрегулируйте дугу, чтобы сделать ее однородной.
(6) После складывания или скругления стального листа используйте закаточную машину или ручную закатку.
Во время операции необходимо прикладывать равномерное усилие, не быть слишком тяжелым, чтобы избежать того, что прикус ненастоящий, вызывающий явления распирания и половинного прикуса.
(7) Врезные швы стыковки пластин воздуховодов должны быть в шахматном порядке, крестообразные швы не допускаются.
(8) Общие формы прикуса:
- Одиночный прикус может использоваться для сращивания пластины и закрытого прикуса круглого воздуховода.
- Для прямоугольных воздуховодов или принадлежностей можно использовать угловой врез, соединительный угловой врез, врезку с защелкой.
- Круглые локти могут использовать вертикальный прикус.
Воздуховод из стального листа врезка соединение:
- δ> 1,2 мм необходимо приварить.
- Для стыковой сварки фланцев следует применять газовую сварку.
- Панели из оцинкованной сетки для изготовления воздуховодов и аксессуаров должны соединяться врезным или заклепочным соединением.
- Воздуховоды из пластиковых композитных панелей, как правило, могут использовать только методы врезки и клепки. Во избежание прожигания слоя пластика газосваркой и электросваркой врезная машина не должна иметь острых краев, чтобы избежать царапин. Если пластиковый слой поврежден, его следует вовремя покрасить и защитить.
Воздуховод из пластины из нержавеющей стали врезка стык:
- Врезное соединение можно использовать, если толщина стенки воздуховода из нержавеющей стали ≤1 мм.
- δ > 1 мм можно использовать дуговую сварку, аргонно-дуговую сварку, газовую сварку нельзя.
Электрод должен быть того же типа, что и основной материал, а механическая прочность не должна быть ниже минимального значения основного материала.
Алюминиевая пластина укуса воздуховода стык :
- δ> 1,5 мм используется газовая сварка или аргонно-дуговая сварка.
- На поверхности алюминиевого воздуховода и комплектующих не должно быть царапин. При разметке следует пользоваться цветными карандашами или цветными ручками. Прирезку или придание формы воздуховоду следует выполнять деревянным молотком или деревянной линейкой, чтобы избежать деформации прикусного шва.
(9) Ширина и величина прикуса: Ширина прикуса определяется толщиной воздуховода.
Вообще говоря, для одинарного плоского прикуса, одинарного вертикального прикуса и одинарного углового прикуса ширина прикуса на первой пластине одинакова.
На второй пластине она в два раза шире, так что припуск равен 3-кратной ширине прикуса.
Количество укуса должно быть оставлено с обеих сторон в соответствии с потребностями укуса.
(10) Обработка прикуса:
Механическая обработка прикуса – это в основном работа различных прикусных машин.
За исключением стального ручного молотка, используемого для удлинения края доски, деревянные квадратные ножки и деревянные молотки следует использовать для изогнутых линий или сплошных укусов, чтобы не оставлять очевидных следов.
Соединение прикусного соединения должно быть плотным, не должно быть полуприкуса и трещин.
Прямые стыки труб должны располагаться в шахматном порядке в продольном врезном шве, т.к. значение воздуховода обычно включает отвод, тройник и т.д.
Круглый отвод состоит из нескольких коротких наклонных трубок, при формировании отвода одиночный укус направлен в одну сторону.
То есть прикусочный шов каждой секции противоположный. Это необходимость производства отводов, поэтому она не ограничивается данным регламентом.
Ширина прикусного шва должна быть одинаковой, чтобы избежать такого явления, как широкий прикусной шов на одном конце и узкий на другом конце.
Это явление влияет не только на внешний вид, но и на прочность и герметичность прикусного шва.
8. Weld ING Форма воздуховода(1). вертикальные закрытые швы.
(2) Lap weld ing :
Used for longitudinal closed seam of rectangular duct or pipe fitting or the elbow of rectangular duct, corner joint of tee, и т. д.
Общая толщина соединения внахлестку составляет 10 мм, перед сваркой необходимо пометить проводку внахлестку.
Точечная сварка выполняется по линии при сварке, а затем шов заглаживается молоточком перед сплошной сваркой.
(3) Фланцевая сварка ing :
3 Используется для соединения колен и бесфланцевых соединений труб. Газовую сварку можно использовать, когда лист тонкий.
(4) Fillet weld ing :
It is used for the longitudinal closed seam of rectangular air ducts or pipe fittings or the turning joints of rectangular elbows and тройники и закрытый шов круглых прямоугольных головок воздуховодов.
(5) Сварка воздуховодов из углеродистой стали:
Воздуховоды из углеродистой стали следует сваривать сварочным аппаратом постоянного тока. Перед сваркой необходимо удалить грязь, масляные пятна и ржавчину в месте сварки.
При использовании точечной сварки или непрерывной сварки необходимо также удалять оксиды.
Зазор должен быть сведен к минимуму, а сварные узлы при ручной точечной сварке должны быть своевременно удалены.
После сварки своевременно удалять электродный шлак и остатки сварочной проволоки в сварочном шве и близлежащих участках.
(6) Сварка воздуховодов из нержавеющей стали:
Перед сваркой жир и грязь в зоне сварного шва должны быть очищены, чтобы в сварном шве не было отверстий для воздуха и песка.
Очистку можно производить бензином, ацетоном и т. д.
При сварке листов из нержавеющей стали дуговой сваркой на обе поверхности сварного шва обычно следует наносить белый порошок, чтобы предотвратить прилипание сварочных брызг к поверхности листа.
После сварки шлак в сварочном шве необходимо удалить, а металлический блеск зачистить щеткой из медной проволоки, затем протравить 10% раствором соляной кислоты, а затем промыть горячей водой.
(7) Сварка алюминиевого воздуховода:
Перед сваркой необходимо обезжирить сварочное отверстие и удалить оксидную пленку, можно использовать проволочную щетку из нержавеющей стали.
Сварка должна быть выполнена в течение 2-3 часов после удаления, после удаления также должна быть проведена обезжиривающая обработка.
Сварка должна быть выполнена в течение 2-3 часов после удаления, после удаления также должна быть проведена обезжиривающая обработка.
При обезжиривании можно использовать авиационный бензин, технический спирт, четыреххлористый углерод и другие чистящие средства, а также древесную стружку для очистки.
(8) Направление сварки газовой сварки канала из тонколистовой стали обычно подходит слева направо.
Вы должны контролировать направление пламени, чтобы тепло с обеих сторон сварки оставалось сбалансированным.
Пламя должно двигаться вперед плавно и равномерно, а скорость подачи сварочной проволоки в расплавленную ванну должна быть равномерной.
(9) Требования к качеству сварных швов:
На поверхности шва не должно быть дефектов типа трещин, прожогов, отсутствия сварки.
Продольные сварные швы должны располагаться в шахматном порядке.
Сварочный шов должен быть ровным, а точечная сварка при сварке должна быть поочередно симметричной для предотвращения деформации, а ширина сварочного шва должна быть равномерной.
После сварки шов необходимо очистить от сварочного шлака.
9. Изготовление фланцев(1) Расстояние между болтами и отверстиями под заклепки фланца воздуховода системы низкого давления металлического фланца воздуховода не должно быть больше 150мм.
Диаметр воздуховода системы высокого давления не должен превышать 100 мм.
В четырех углах прямоугольного фланца воздуховода должны быть отверстия для винтов.
(2) Расстояние между болтами и заклепками на фланце воздуховода системы низкого и среднего давления меньше или равно 150 мм.
Воздуховод системы высокого давления меньше или равен 100 мм.
Четыре угла прямоугольного фланца должны быть снабжены усиливающими болтами или заклепками.
(3) Производство круглых фланцев:
Во время обработки весь уголок или плоский прокат скручивается в спираль на машине для намотки стали, а прокатанная стальная полоса разрезается и вытягивается одна за другой на платформе для выравнивание и коррекция.
После регулировки выполняются сварка и сверление. Отверстия должны быть равномерно распределены по окружности, чтобы фланцы можно было использовать взаимозаменяемо.
(4) Производство прямоугольных фланцев:
Прямоугольный фланец изготовлен из четырех кусков уголкового железа. При разметке и заглушке следует учитывать, что внутренняя кромка фланца после сварки не может быть меньше наружного размера воздуховода и должна находиться в пределах допустимого значения отклонения.
Резка и штамповка угловой стали строго запрещена с использованием кислородной и ацетиленовой резки, и ее можно резать с помощью станка для резки материалов или ручной пилы.
Изломы угловой стали должны быть гладкими, удалить заусенцы с обоих концов и приварить к платформе.
Угол фланца следует измерить и отрегулировать после точечной сварки так, чтобы длины двух диагоналей были равны.
Расположение отверстий под винты фланца должно быть точным, чтобы обеспечить беспрепятственный монтаж воздуховода.
Метод сверления такой же, как и для круглого фланца воздушной трубы.
(5) Фланец из алюминиевой пластины Производство:
Фланец из алюминиевой пластины изготавливается из плоского алюминия или уголкового алюминия.
Если вы хотите использовать угловую сталь вместо фланца из алюминиевой пластины, вам необходимо выполнить изоляцию и антикоррозионную обработку, чтобы предотвратить электрохимическую коррозию воздушной трубы из алюминиевой пластины после контакта с фланцем из углеродистой стали.
Обычно поверхность фланца из угловой стали оцинкована или покрыта изолирующей краской.
(6) Соединение фланца и воздушной трубы:
Когда воздушная труба и фланец соединены заклепками, заклепка должна быть прочной, и не должно быть заклепок или заклепок с утечкой.
Отбортовка должна быть гладкой и близкой к фланцу, а ее ширина должна быть одинаковой, не менее 6 мм, а в прикусном шве и четырех углах не должно быть трещин и отверстий.
При соединении воздушной трубы и фланца сваркой торец воздушной трубы не должен быть выше плоскости интерфейса фланца.
Воздуховод системы пылеудаления должен быть сплошной внутренней сваркой и прерывистой наружной сваркой.
Торец воздуховода должен находиться на расстоянии не менее 5 мм от плоскости сопряжения фланцев.
Если фланец воздушной трубы из листовой нержавеющей стали или алюминиевого листа изготовлен из углеродистой стали, необходимо выполнить антикоррозионную обработку в соответствии с проектными требованиями.
Заклепка должна быть изготовлена из того же материала, что и воздуховод, или без электрохимической коррозии.
(7) Приемка качества изготовления фланцев:
Сварной шов фланца воздуховода должен быть хорошо проплавлен и сплошным без ложных сварок и отверстий.
Допустимое отклонение плоскостности фланца 2 мм.
Расположение отверстий под винты фланцев одной спецификации, изготовленных в одной партии, должно быть согласованным и взаимозаменяемым.
10. Производство воздуховодов без фланцев(1) Большинство круглых воздуховодов используют прямое соединение с раструбом или соединение с центральной трубой.
Соединение центральной трубки с использованием центральной трубки в качестве промежуточного соединителя.
Две воздушные трубы вставляются на обоих концах основной трубы для обеспечения соединения, а глубина вставки составляет не менее 20 мм.
Затем с помощью натяжных заклепок или саморезов закрепить место соединения воздушной трубы и основной трубы, а шов герметично заделать герметиком.
(2) В стыке воздуховода прямоугольного сечения в основном используются вставки, врезки, металлические пружинные хомуты и смешанные соединения.
Его размер должен быть точным, форма должна быть правильной, а интерфейс должен быть плотным.
11. Усиление канала(1) Методы армирования:
- Метод армирования высоты шва (т. е. с использованием постоянного прикуса).
- Угловое стальное усиливающее кольцо вокруг воздуховода.
- Большая сторона воздуховода усилена стальным уголком.
- Внутренняя стенка воздуховода продольно армирована ребрами, а стальной лист воздуховода армирован прокатными канавками или обжимными ребрами.
Требования к качеству армирования воздуховодов:
Как минимум армирование воздуховода должно быть прочным. Если оно должно быть отличным, оно должно быть аккуратным.
Расстояние между каждой арматурой должно быть соответствующим, равномерным и параллельным друг другу.
(2) Форма и требования к армированию воздуховода:
Армирование воздуховода может быть выполнено в виде гофрированных стержней, стоек, стального уголка (внутренняя и внешняя арматура), плоского проката ( с использованием вертикальной арматуры), арматурные стержни и внутренняя опора из труб.
Как показано на рисунке 4.3.1.11.
Рисунок 4.3.1.11 Форма армирования воздуховода
(3) Для армирования гофрированных стержней или гофрированных проволок расположение должно быть равномерным, интервал должен быть равномерным, и не должно быть очевидных деформация поверхности доски.
(4) Арматура уголка и ребра жесткости должны быть аккуратно расположены и равномерно симметричны, а высота должна быть меньше или равна ширине полки воздушной трубы.
Клепка уголка, ребер жесткости и воздуховода должна быть прочной, расстояние между ними должно быть равномерным и расстояние не должно превышать 220 мм.
И два перекрестка надо соединить в один.
(5) Опора и воздушная труба должны быть надежно закреплены, а расстояние между каждой опорной точкой или краем или фланцем воздушной трубы должно быть одинаковым, не превышать 950 мм.
(6) При длине участка воздуховода воздуховода системы среднего и высокого давления более 1250 мм также должны быть арматурные стержни.
Одиночный врезной шов металлического воздуховода системы высокого давления также должен иметь армирование или меры по усилению, исключающие разрыв врезного шва.
Изгибы и повороты правильной установки воздуховодов
Изгибы и повороты правильной установки воздуховодов
Автор: Реми Керн, полевой консультант, уровень 4
25 января 2017 г. было кондиционировано системами отопления, вентиляции и кондиционирования воздуха (HVAC) по всему зданию. При неправильном проектировании или установке последствия могут оказаться дорогостоящими и потенциально опасными для вашего здоровья. Утечки воздуховодов могут привести к ухудшению качества воздуха в помещении (IAQ). Фактически, «в последние годы сравнительные исследования рисков, проведенные Агентством по охране окружающей среды и его Научным консультативным советом (SAB), постоянно включали загрязнение воздуха в помещениях в пятерку основных экологических рисков для здоровья населения» (epa.gov). Помимо проблем с качеством воздуха в помещении, неправильно установленные воздуховоды могут привести к потере энергии, чрезмерному износу системы ОВКВ и повышенному дискомфорту для жителей здания.
Системы воздуховодов состоят из возвратных, приточных и вытяжных систем подачи воздуха:
· Возврат: Передает воздух в систему HVAC для кондиционирования воздуха.
· Источник: Распределяет кондиционированный воздух по всему зданию.
· Выхлоп: Обеспечивает вентиляцию системы.
Приточные, возвратные и вытяжные воздуховоды имеют как общие, так и специфические аспекты, которые часто упускают из виду при установке. Значительная часть проблем с потоком воздуха в воздуховодах является результатом неправильного толкования или игнорирования применимых норм, стандартов или спецификаций производителей, поскольку они применяются к интеграции воздуховодов в приточные, возвратные и вытяжные системы HVAC. Цель этой статьи — рассказать вам и помочь предотвратить некоторые из наиболее распространенных несоответствий при проектировании и монтаже на месте, которые наши инспекторы наблюдают в полевых условиях. К ним относятся:
· Сильные изгибы и изгибы вокруг близлежащего строительного материала, чтобы добраться до соединений компонентов.
· Чрезмерная длина воздуховода.
· Крепление и уплотнение воздуховодов в местах соединения с компонентами.
· Изменения размера или направления воздуховода.
Неправильное толкование или игнорирование применимых норм, стандартов или спецификаций производителя установки воздуховодов — не единственные факторы, которые могут способствовать неправильной установке системы воздуховодов. Часто наши инспекторы наблюдают, как подрядчики-электрики несут ответственность за установку вытяжного вентилятора и корпуса в рамках своей работы, поскольку вентиляторы являются электрическими устройствами. Большинство электриков недостаточно хорошо обучены требованиям к потоку воздуха или требованиям к установке вытяжных каналов. Наши инспекторы также наблюдали, как другие специалисты повреждали воздуховоды или изменяли пропускную способность воздушного потока при сооружении других систем вокруг воздуховодов.
1. Плотные изгибы и обжатие
Как воздуховоды кондиционирования воздуха, так и воздуховоды выхлопных газов страдают от общей проблемы установки: поток воздуха в воздуховоде уменьшается при установке с гибкими воздуховодами. Два наиболее распространенных нарушения тесно связаны между собой: крутые изгибы при изменении направления и пережатие воздуховодов при других торговых компонентах. Изгибы воздуховода должны быть постепенными, чтобы предотвратить потерю потока воздуха из-за турбулентности, возникающей в результате резкого изменения направления.
Нарушение притока воздуха на поворотах в открытых чердачных помещениях обычно происходит там, где резко установлены 90-градусные повороты или имеется только одна опора, обычно расположенная у самого поворота. В других случаях это может произойти, когда прямое соединительное кольцо на гофре (определяемое как переход между внутренней сердцевиной воздуховода и регистром) используется вместо 45-градусного или 90-градусного соединения хомута, встроенного в кожух в таких местах, как заделки. возле неглубокого чердака в конце стены. Это может значительно уменьшить поток воздуха, поскольку он заканчивается у регистра. Если проволочная спираль (см. рис. 1), поддерживающая воздуховод, повреждена или согнута, состояние обжатия со временем ухудшается, поскольку проволока поддается силе тяжести. Следующие фотографии иллюстрируют эти типичные неправильные условия:
Воздуховод, показанный на Рисунке 3 (справа), имел радиус 10 дюймов, однако продуваемая сверху изоляция сжимала воздуховод менее чем до 7 дюймов по мере приближения к ботинку. Это «затруднило» воздушный поток, а также создало турбулентность из-за изменения формы воздуховода, что еще больше уменьшило эффективный воздушный поток.
Жизнеспособным, хотя и несколько менее экономичным решением этой проблемы, является изменение стиля ботинка или установка колена из листового металла, чтобы приспособиться к ограничениям тесноты, при этом максимизируя поток воздуха из воздуховода и ботинка в регистр, как показано в примерах ниже:
Ниже приведены дополнительные примеры крутых изгибов, вызванных неправильной установкой и неправильно выбранными компонентами:
Отраслевые решения для изгибов
Орган по отраслевым стандартам HVAC для распространения сведений об установке гибких воздуховодов и показателей эффективности и качества (на которые регулярно ссылаются государственные учреждения, архитекторы, инженеры, производители и подрядчики HVAC). Когда дело доходит до изгибов, диаметр часто меняется, в результате чего установщик тщательно определяет диаметр на каждом изгибе. ADC рекомендует для изгибов не более одного диаметра воздуховода с опорами до и после изгибов (см. Приложение 8 ниже). Эта практика уменьшит проблему падения давления, вызванную сужением и турбулентностью, а также улучшит поток воздуха.
The Air Conditioning Contractors of America (ACCA) — еще одна ассоциация по стандартизации, которая разрабатывает стандарты для проектирования, технического обслуживания, установки, тестирования и работы внутренних климатических систем . На приведенном ниже рисунке показан отрывок из таблицы ACCA Understanding the Friction , где жесткий и тугой изгиб создает чрезмерную турбулентность, влияющую на пропускную способность воздушного потока за пределами этой точки:
Изгибы в выхлопных каналах
Не только подающие и обратные каналы могут испытывать перепады давления в результате крутых изгибов и пережатий. Вытяжные воздуховоды управляются теми же принципами движения воздуха, что и воздуховоды кондиционирования воздуха в рекомендациях ADC, и испытывают те же проблемы, возникающие в результате неправильной установки. Распространенным заблуждением является то, что вытяжной вентилятор «справится» с потерей давления, возникающей при резких поворотах сразу после выхода из вентиляторного блока. При этом не учитывается возникающая в результате турбулентность, которая требует избыточного давления для полного открытия обратного клапана (устройство, которое обеспечивает поток воздуха в одном направлении и предотвращает обратный поток воздуха) и, как следствие, еще больше уменьшает скорректированную длину пробега. Кроме того, блоки вытяжных вентиляторов часто устанавливаются в стороне от внешнего вентиляционного отверстия, создавая ненужные изгибы (и длину, о которой мы поговорим позже в этой статье). Как упоминалось ранее в этой статье, неправильная установка вытяжных вентиляторов и соединений воздуховодов часто является результатом того, что подрядчик-электрик несет ответственность за установку вытяжного вентилятора и корпуса в рамках своих работ, поскольку вентиляторы являются электрическими. устройство. В то время как общее расположение вентилятора часто можно проверить на планах, направление выхода вентилятора обычно невозможно (если только оно не указано на механических планах).
В дополнение к отраслевым стандартам, перечисленным до сих пор, большинство производителей вытяжного оборудования имеют свои собственные методы установки воздуховодов, которые совпадают с отраслевыми стандартами или превосходят их. Например, Broan ® и NuTone ® в Руководстве по правильному воздуховоду для обеспечения максимальной производительности вытяжного вентилятора указывают «Ориентируйте корпус вентилятора так, чтобы выходное отверстие вентилятора было направлено в направлении точки выхода. Самая важная часть воздуховода — это первые 24 дюйма из корпуса, в этом начальном воздуховоде не должно быть изгибов». К сожалению, стремление обеспечить своевременную доставку готового продукта часто не позволяет выделить время на чтение каких-либо инструкций и руководств, предоставляемых конкретными производителями. На приведенных ниже фотографиях показаны примеры неправильной установки и выдержки из Руководства по правильному использованию воздуховодов: и даже воздуховоды HVAC из листового металла. Это не только препятствует потоку и увеличивает трение, но и часто повреждает способность внутренней сердцевины воздуховода сохранять целостность своей формы, изгибая или перекручивая проволоку (спираль), поддерживающую круглую форму воздуховода. Это приведет к дальнейшему необратимому снижению пропускной способности воздуховода в течение нескольких лет, прежде чем потеря потока станет заметной. ADC подчеркивает, что в своих рекомендациях следует избегать обжима, «Воздуховоды не должны обжиматься балками или элементами ферм, трубами, проводами и т. д., так как это увеличивает потери давления и уменьшает поток воздуха». как показано ниже:
На приведенных ниже фотографиях показано несколько примеров обжима, которые могут значительно уменьшить поток воздуха, подаваемый воздуховодами к регистру:
Правильное планирование пути и размещения стволов и ответвлений воздуховодов на чердаках на этапе механического проектирования, а также во время установки рекомендуется избегать обжатия. Необходимо уделить дополнительное внимание всем компонентам (в частности, воздуховодам), которые устанавливаются в нишах балок перекрытий и стенных желобах. Настоятельно рекомендуется проверить изометрические детали в планах расположения ОВКВ, сантехники, электрических компонентов и непроницаемых элементов каркаса и сравнить их друг с другом, чтобы обеспечить достаточное пространство и проходы для всех компонентов. Для удовлетворения потребностей в компонентах может потребоваться изменить расположение и/или увеличить глубину балок. Пролеты балок обеспечивают ограниченное пространство для интеграции нескольких компонентов, включая другие воздуховоды, и могут создавать серьезные проблемы с обжимом, как показано на фотографии ниже:
2. Чрезмерная длина
Другим распространенным явлением, увеличивающим трение и уменьшающим расход воздуха, является установка слишком длинного гибкого воздуховода как в системе кондиционирования воздуха, так и в системе выхлопа. Длина воздуховода должна быть достаточной только для подачи кондиционированного воздуха в определенное место или комнату или для отвода отработанного воздуха наружу при первой же возможности. Более длинные воздуховоды могут увеличить размер устройства обработки воздуха, необходимого для подачи того же количества кубических футов в минуту (куб. футов в минуту), или система HVAC может быть не в состоянии подавать расчетное количество куб. футов в минуту во все места. Чрезмерно длинные подводящие воздуховоды когда-то обычно использовались для размещения регистров в местах, испытывающих наибольший кондуктивный обмен тепловой энергией с внешней средой, обычно возле окон и дверей с одинарным остеклением. Этим проходкам в местах наружных стен не хватало изоляционных качеств, обычно присущих современным компонентам и рекомендуемым методам установки. Для подающих и возвратных воздуховодов короткие ответвления воздуховодов от расположенных в центре магистральных воздуховодов являются практикой, рекомендованной отраслевыми стандартами HVAC. Агентство по охране окружающей среды (EPA) заявляет в своих компактных/правильных воздуховодах Energy Star®, «Основной целью проектирования воздуховодов является обеспечение надлежащего распределения воздуха по жилому помещению. Чтобы добиться этого энергоэффективным способом, воздуховоды должны иметь такие размеры и расположение, чтобы облегчить поток воздуха и свести к минимуму трение, турбулентность, а также потери и приток тепла. Оптимальная система распределения воздуха имеет воздуховоды «правильного размера», минимальные участки, максимально гладкие внутренние поверхности и наименьшее количество изменений направления и размера».
Мало того, что излишне длинные участки уменьшают поток воздуха из-за увеличения длины, монтажники часто не удлиняют полностью, натягивая эти участки (растягивая или натягивая), что создает продольное сжатие и приводит к потере поток воздуха из-за трения. Это сжатие воздуховода увеличивает коэффициент трения в 2-4 раза в соответствии с ADC, как показано ниже:
ADC далее заявляет: «Правильно учитывайте длину воздуховода, потери на изгибах, ожидаемые провисания или маршрутизацию, потери при установке и т. д. воздуховоды по возможности. Если данные недоступны, используйте типовую диаграмму потерь на трение в гибких воздуховодах в Руководстве D ACCA». Довольно часто избыточный проток приводит к «извиванию»; сочетание чрезмерных изгибов и длины воздуховода, что значительно увеличивает скорректированную «эквивалентную» длину воздуховода. Это часто происходит из-за прохождения воздуховода вокруг препятствий, а также из-за того, что установщик не может удалить лишний материал, особенно когда подрядчик по ОВКВ поставляет своим установщикам предварительно нарезанные отрезки, как показано в примере ниже:
3. Крепление и герметизация
Другим упускаемым из виду и часто неправильно понимаемым этапом монтажа гибких воздуховодов является крепление и герметизация. Текущие и прошлые редакции Единого механического кодекса (UMC) и Международного механического кодекса (IMC) гласят, что крепежные детали и компоненты герметика должны « соответствовать UL 181 и должны устанавливаться в соответствии с Ассоциация (SMACNA) – Стандарты конструкции воздуховодов ОВиК – металлические и гибкие» руководство.
Компоненты герметика, перечисленные в списках UL 181A и B/FX, должны быть маркированы либо на ленте с интервалом не более 6 дюймов, либо, в случае мастики, на контейнере. Лента, внесенная в список UL, обладает надлежащей адгезией и исключительной прочностью на сдвиг, необходимыми для эффективного удержания на месте в течение всего срока службы системы HVAC. Тем не менее, нередко можно увидеть, как некоторые подрядчики HVAC пытаются сэкономить в финансовом отношении из-за увеличения стоимости ленты, внесенной в список UL. В приведенном ниже примере разница в стоимости была причиной применения незарегистрированной ленты:
Крепления для гибких неметаллических воздуховодов должны быть установлены путем герметизации, а затем механически закреплены с помощью натяжной ленты, как указано SMACNA в подразделе S3.33, в котором говорится: «Неметаллические гибкий воздуховод крепится к рукаву или хомуту стяжным хомутом. Если хомут воздуховода превышает 12 дюймов (305 мм) в диаметре, натяжная лента должна располагаться за буртиком на металлическом хомуте». Эти тяговые ленты лучше всего закреплять на месте с помощью инструмента для натяжения нейлоновых стяжек.
К сожалению, монтажники нередко закрепляют только наружную сердцевину гибкого воздуховода с кондиционированным воздухом стяжной лентой, оставляя внутреннюю сердцевину только запечатанной и неэффективно соединенной лентой или мастикой. Кроме того, гибкие вытяжные воздуховоды часто остаются незакрепленными или неправильно закреплены одним винтом, хотя на них распространяются те же нормы и правила, что и на подающие и возвратные воздуховоды. Как кондиционированные воздуховоды, так и выхлопные каналы, которые должным образом не герметизированы или не закреплены, в конечном итоге будут иметь проблемы с утечкой.
Эти проблемы, присутствующие уже на ранней стадии чернового строительства, могут не проявиться при тестировании воздуховодов и колпаков на регистрах и вытяжных вентиляторах на заключительных этапах строительства — за исключением самых тяжелых случаев. Обеспечение потока кондиционированного и вытяжного воздуха с помощью механических компонентов большого размера может обеспечить начальное окно приемлемых испытаний, но сбои могут произойти спустя годы. Воздуховод будет продолжать разрушаться в тех точках, где структурная стабильность формы воздуховода изначально была нарушена, а также в сочетании с уменьшением потока воздуха из-за старения механического оборудования, а также из-за неэффективных соединений, которые отделяются и дают протечки. Сторонняя программа обеспечения качества может легко выявить такие проблемы для строителя.
Заключение
Полагаться исключительно на ваши торговые способности и базу знаний или на представителей вашей местной юрисдикции для оценки этих условий и каждого соединения и пересечения компонентов нереально. Хотя нанятые вами торговые подрядчики могут быть хорошо осведомлены, большинство из них не проверяют каждую установку своих сотрудников с помощью внутреннего контроля качества. Строительные отделы несут ответственность только за обеспечение наблюдения на основе минимального соответствия нормам для очень небольшой выборки.
Уменьшение рисков лучше всего начинать до начала вертикального строительства. Технический обзор вашей строительной документации на наличие повторяющихся «горячих точек», проблем с конструктивными возможностями и производительностью — это настоятельно рекомендуемый первый шаг. Еще один способ свести к минимуму этот риск и решить такие проблемы до того, как они станут проблемой, заключается в заключении контракта с независимой сторонней консультационной фирмой для проверки согласованности методов строительства, таких как размещение воздуховодов, герметизация и крепление, а также предоставление уведомления для эти обнаруженные недостатки для вовлеченных сторон. Quality Built настоятельно рекомендует всем новым строителям и ремонтникам обращаться за независимой оценкой используемых методов и компонентов, установленных на их объектах, независимо от того, кого вы выберете для предоставления этих услуг.
Проверка технического плана Quality Built TM и программы проверки объема работ предоставляют нашим клиентам всесторонний анализ их проектной документации; поиск ошибок, полноты спецификаций, противоречивых и/или отсутствующих деталей и многое другое. Компания Quality Built также проверяет методы строительства для наших клиентов с помощью проверенной временем программы обеспечения качества QB Builder Link ® . Мы также можем предоставить этот бесценный ресурс нашим клиентам в виде настраиваемой внутренней программы обеспечения качества с использованием того же проприетарного приложения, которое используют наши собственные инспекторы (поддерживается на платформах мобильных устройств IOS и Android). Кроме того, мы также можем предоставить нашим клиентам «общую картину» всех систем в рамках отдельных проектов и подразделений, используя нашу программу оценки рисков. Наша команда криминалистов также может создать краткий отчет посредством анализа на месте условий, вызывающих беспокойство как в готовой, так и в необработанной продукции. Чтобы еще больше проверить эффективность конструкции HVAC, мы также проводим полевые проверки HERS на соответствие стандартам. Сертифицированная система оценки энергопотребления дома, построенного по качеству (HERS 9). 0988 ® ) Компания Rater посетит объект для проведения проверки в полевых условиях и диагностических испытаний, чтобы заполнить применимые Сертификаты о проверке в полевых условиях и диагностических испытаниях системы отопления и охлаждения (CF3R). CalGreen Compliance — это еще одна услуга, которую мы можем предложить нашим клиентам в Калифорнии.
Об авторе
Реми Керн — старший специалист по оценке рисков, рецензент технического плана и полевой консультант четвертого уровня в компании Quality Built.
Реми имеет высокую квалификацию и аккредитацию в строительной отрасли. Более десяти лет он был сертифицированным инспектором планов Международного совета по нормам и правилам, инспектором по строительству, сантехникой и механическим инспектором. Кроме того, с 2011 года он является сертифицированным MICRO инспектором по ликвидации плесени. Реми — разносторонний профессионал с практическим опытом работы в различных отраслях с конца 1980-х годов.
