Выпускная система автомобилей ВАЗ 2108, 2109, 21099 карбюратор

Выпускная система карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 состоит из трех частей: приемной трубы, дополнительного глушителя и основного глушителя. Между собой детали системы соединяются посредством развальцованных концов труб и расположенных между ними металлических конусных уплотнительных колец, зажатых хомутами. К выпускному коллектору двигателя элементы системы крепятся плоским фланцем на приемной трубе, через прокладку и четыре шпильки с гайками.

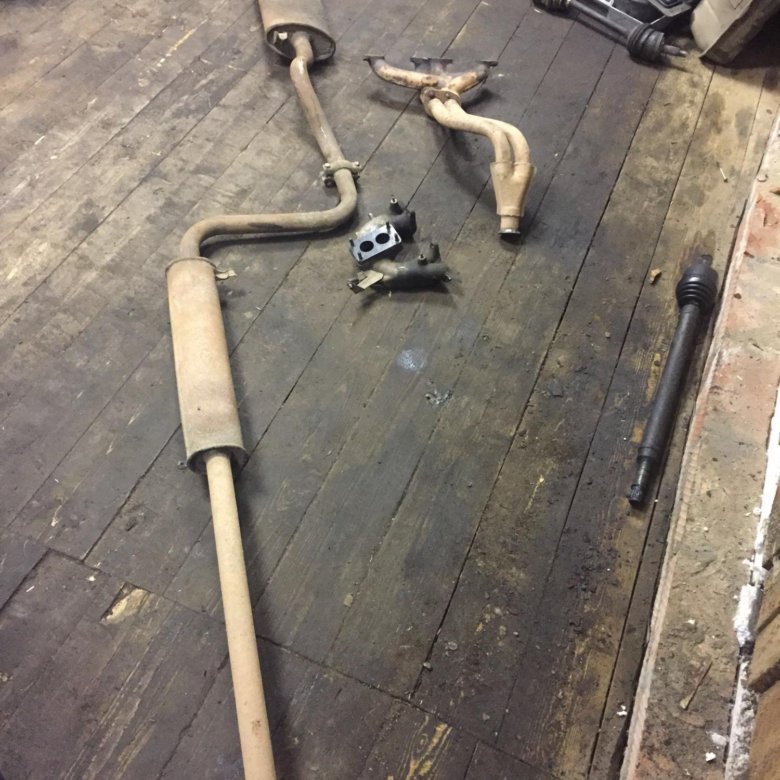

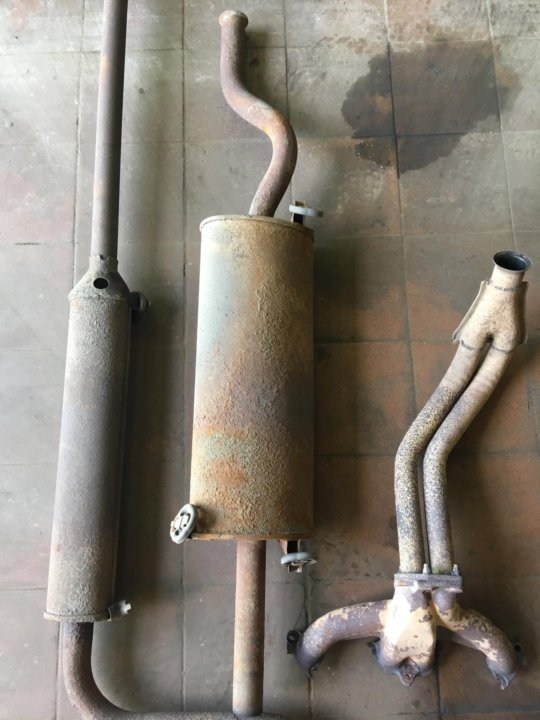

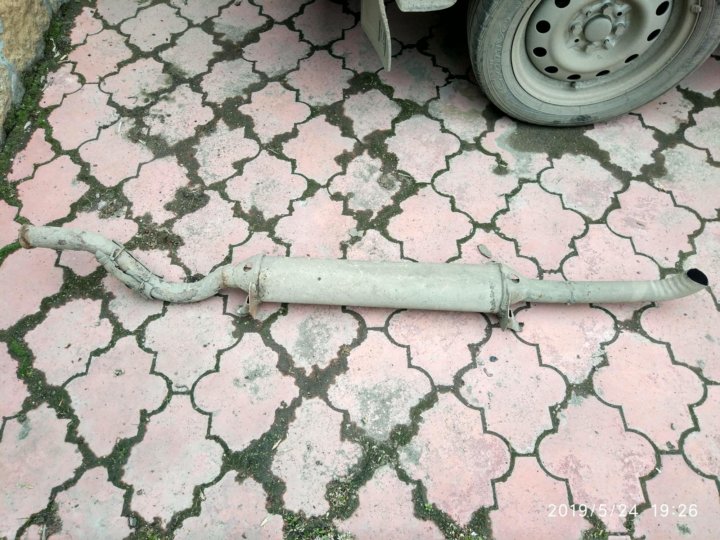

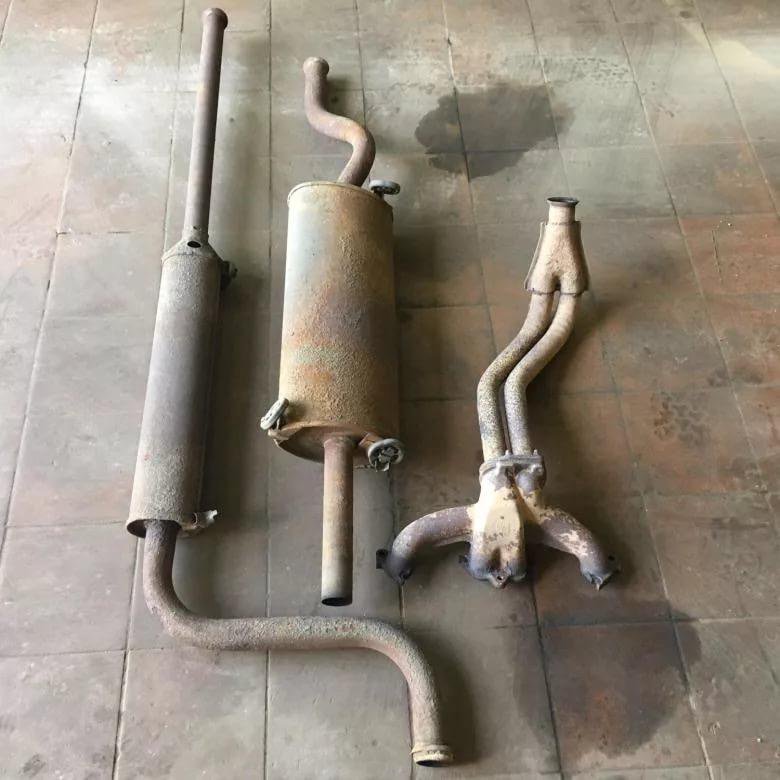

Элементы выпускной системы автомобилей ВАЗ 2108, 2109, 21099

Система выпуска подвешена к кузову за кронштейны на резиновых кольцах-подушках (5 штук). В передней части приемная труба дополнительно закреплена кронштейном от двигателя.

Приемная труба системы выпуска отработанных газов состоит из двух труб крепящихся с одной стороны к фланцу, с другой к газоприемнику состоящему из двух штампованных металлических половинок. Газоприемник, со стороны дополнительного глушителя заканчивается развальцованной с одного края металлической приемной трубой. Прокладка между фланцем приемной трубы и фланцем выпускного коллектора двигателя выполнена из асбеста, армированного стальной перфорированной лентой.

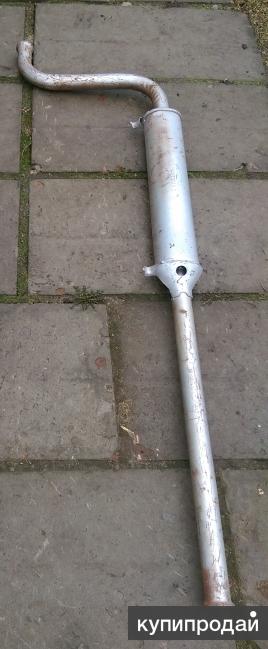

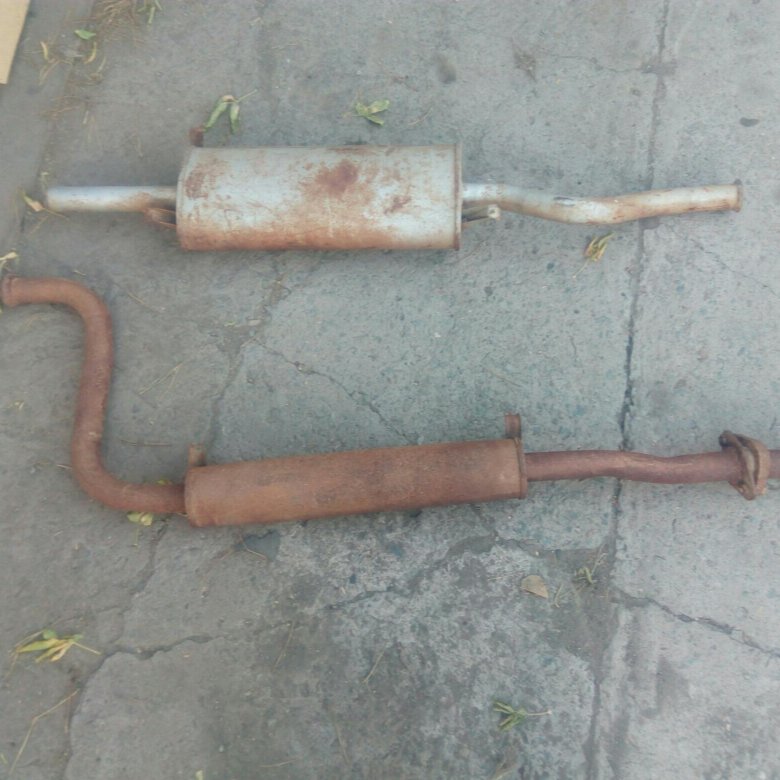

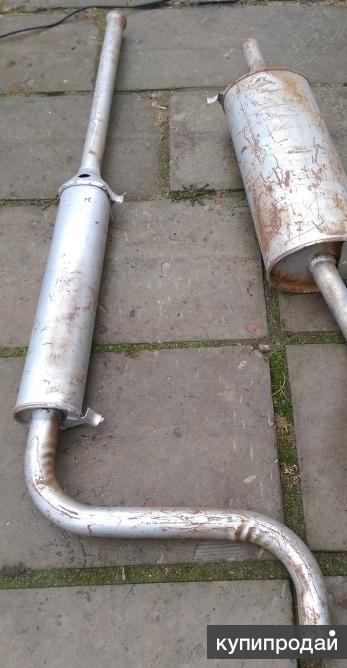

Дополнительный глушитель (резонатор) состоит из корпуса с перфорированной трубой и перегородками внутри. Трубы дополнительного глушителя также имеют развальцованные края для соединения с приемной трубой и основным глушителем. Снаружи дополнительный глушитель может быть обработан алюминием для улучшения коррозостойкости.

Основной глушитель так же состоит из корпуса с перфорированными трубами и перегородками внутри. Корпус может быть изготовлен из нержавеющей стали, для предупреждения возникновения коррозии. К корпусу глушителя крепятся две трубы: с одной стороны развальцованная, для соединения с дополнительным глушителем, с другой стороны прямая, для выпуска отработанных газов.

Оба глушителя не имеют точек сварки, собраны путем завальцовки деталей, для предотвращения появления коррозии.

Схема выпускной системы карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Выпускная система карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— На автомобилях ВАЗ 21081 приемная труба глушителя одинарная, а не двойная, так как выпускной коллектор двигателя 21081 имеет одно отверстие.

— Выпускная система инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 рассматривается на нашем сайте в статье: «Система выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099».
