Как отремонтировать тормозные механизмы задних колес Лада Калина

Тормозной механизм задних колес барабанный, с двухпоршневым колесным цилиндром и автоматической регулировкой зазора между колодками и барабаном.

Устройство автоматической регулировки зазора расположено в колесном цилиндре

Основной элемент устройства — стальное разрезное упорное кольцо, установленное на поршне с осевым зазором 1,25—1,65 мм.

Упорные кольца (по два на цилиндр) вставлены в цилиндр с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 350 Н, что превышает усилие стяжных пружин тормозных колодок.

При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа.

В случае повреждения зеркала цилиндра под действием механических примесей, попавших в тормозную жидкость, или под действием коррозии (наличие воды в тормозной жидкости), кольца могут «закиснуть» в цилиндре и один или даже оба поршня потеряют подвижность.

Цилиндры в этом случае необходимо заменить.

Замена колодок

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.

Снимаем тормозной барабан.

Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

Снимаем пружину

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

Снимаем стяжную пружину

Отверткой выводим из зацепления с колодкой направляющую пружину

Снимаем переднюю колодку

Отсоединив от задней колодки направляющую пружину опускаем колодку

Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага ручного привода стояночного тормоза.

Снимаем с пальца шайбу.

Снимаем рычаг и вынимаем палец.

Устанавливаем рычаг ручного привода колодок на новую колодку в обратной последовательности.

Устанавливаем новые колодки в обратной последовательности.

Для удобства сборки направляющей пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

Натягивая пружину, вставляем ее крючок в отверстие колодки.

Затем вытягиваем провод.

Перед установкой барабана необходимо утопить поршни внутрь рабочего цилиндра.

Для этого двумя монтажными лопатками надавливаем на колодки, опираясь о буртик тормозного щита

После монтажа барабана несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.

Регулируем стояночный тормоз.

Замена цилиндра тормозного механизма заднего колеса

Работу удобнее выполнять на смотровой канаве или эстакаде.

Снимаем тормозной барабан и верхнюю стяжную пружину.

Выводим верхние упоры тормозных колодок из прорезей поршней цилиндра.

Для удобства отворачивания штуцера тормозной трубки можно вывернуть из цилиндра штуцер прокачки.

Если трубка не отворачивается, и запасной трубки нет, то можно сначала отвернуть два болта крепления цилиндра.

Цилиндр вместе с трубкой вытаскиваем, чтобы можно было держать ключом.

Потом, вращая цилиндр и держа ключом трубку можно так демонтировать цилиндр, не испортив при этом трубку.

Накидным ключом на 8 выворачиваем штуцер прокачки(штуцер прокачки может быть и под ключ на 10).

Специальным ключом на 10 отворачиваем штуцер тормозной трубки.

Выводим наконечник трубки из отверстия цилиндра

Накидным ключом или головкой на 10 отворачиваем два болта крепления цилиндра к щиту тормозного механизма

Снимаем цилиндр

Устанавливаем новый цилиндр в обратной последовательности.

После сборки тормозного механизма (включая установку барабана) прокачиваем гидропривод тормозов.

Замена шланга тормозного механизма заднего колеса

Специальным ключом на 10 отворачиваем штуцер тормозной трубки, удерживая нижний наконечник шланга за шестигранник ключом на 15.

Выводим нижний наконечник шланга из отверстия кронштейна балки задней подвески.

Специальным ключом на 10 отворачиваем штуцер тормозной трубки, удерживая верхний наконечник шланга за шестигранник ключом на 15

Выводим верхний наконечник шланга из отверстия кронштейна кузова и снимаем шланг

Устанавливаем шланг в обратной последовательности. Прокачиваем систему тормозов.

Замена барабанов и тормозных колодок Калины

Минимальная допустимая толщина фрикционных накладок тормозных колодок 1.5мм. Она достигается после 60-90тыс.км. пробега. Если эта величина меньше допустимой, тогда следует заменить задние колодки Lada Kalina.

---

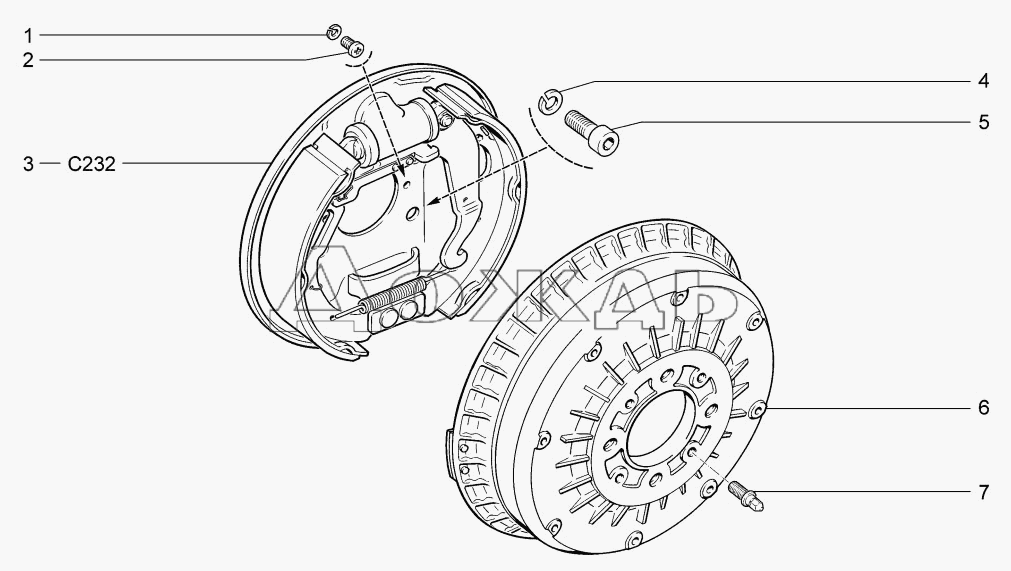

Тормозной механизм заднего колеса Лада Калина

1-нижняя стяжная пружина; 2-передняя колодка; 3-направляющая пружина; 4-распорная планка; 5-рабочий цилиндр; 6-верхняя стяжная пружина; 7-рычаг ручного тормоза колодок; 8-задняя колодка; 9-наконечник троса стояночного тормоза.

---

Замена тормозных барабанов Lada Kalina

Потребуется: снять заднее колесо и приготовить шестигранную высокую головку «на 7», молоток, деревянный брусок, монтажные лопатки.

Чтобы снять тормозной барабан Калины следует:

1. Отвернуть два направляющих штифта колеса, используя шестигранную высокую головку «на 7».
2. Попытаться снять барабан своими руками.
3. Если не получается, попробуйте сбить его ударами молотка через деревянную проставку.

После снятия барабана не нажимайте педаль тормоза, в противном случае могут полностью выйти поршни из цилиндра.

Чтобы установить тормозные барабаны необходимо сначала утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь о буртик тормозного щита.

Чтобы тормоза Калины начали функционировать, на стоящем автомобиле нажмите 2-3 раза на педаль тормоза, чтобы подвести колодки к барабану.

---

Замена задних тормозных колодок ВАЗ 1117, 1118, 1119

Потребуется: , подготовить отвертку и пассатижи.

Порядок снятия задних тормозных колодок:

1. Вывести из зацепления с колодкой крючок верхней стяжной пружины, используя отвертку.
2. Снять пружину.
3. Вывести верхние упоры колодок из прорезей поршней цилиндра и снять распорную планку.
4. Вывести из зацепления с колодкой крючок нижней стяжной пружины с помощью отвертки, снять пружину.

1. Вывести из зацепления с колодкой направляющую пружину, используя отвертку. На Лада Калина с ABS, устанавливают задние тормозные колодки с прорезью для датчика вращения колеса.
2. Снять переднюю колодку. Отсоединяем от задней колодки направляющую пружину и опускаем ее.
3. Вывести рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза.

1. Распрямляем шплинт и вынимаем его из отверстия пальца рычага ручного привода стояночного тормоза. Снимаем с пальца шайбу.
2. Снять рычаг и вытащить палец.

Чтобы установить новые тормозные колодки в тормозные барабаны следует установить рычаг ручного привода колодок на новую колодку, а затем установить колодки в обратной последовательности. Для удобства сборки направляющей пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м. Вставить крючок пружины в отверстие колодки, натягивая ее, а затем вытягиваем провод. .

Кстати, не забывайте проверять состояние передних колодок, и при необходимости меняйте их на новые.

---
