Содержание

описание, принцип действия, плюсы и минусы

Сейчас на автомобили устанавливают разные типы подвесок. Есть зависимая и независимая. В последнее время на автомобили бюджетного класса устанавливают полузависимую балку сзади и «МакФерсон» спереди. На машинах бизнес- и премиум-класса всегда использовалась независимая многорычажная подвеска. Какие плюсы и минусы у нее? Как она устроена? Обо всем этом и не только – далее в нашей сегодняшней статье.

Характеристика

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, поэтому используется на автомобилях дорогого класса. Впервые многорычажная подвеска была установлена на «Ягуар Е-Туре» в начале 60-х годов. Со временем она модернизировалась и сейчас активно используется на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

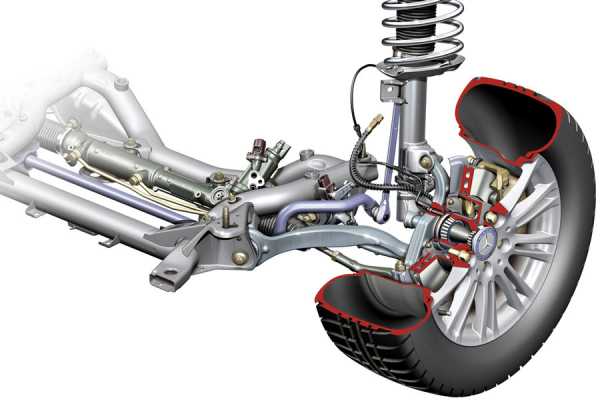

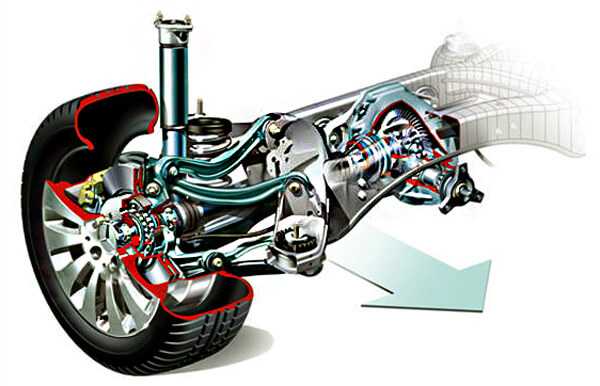

Устройство

В чем особенности данной конструкции? Многорычажная подвеска предполагает наличие следующих элементов:

  • Подрамника.
  • Поперечных и продольных рычагов.
  • Опоры ступицы.
  • Амортизаторов и пружин.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

  • Нижний задний.
  • Передний.
  • Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний передний рычаг подвески отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага – по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Стабилизатор

Многорычажная задняя подвеска, в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Стабилизатор поперечной устойчивости устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска – это:

  • Комфорт.
  • Отсутствие сильных ударов на кузов.
  • Увеличенное сцепление колес с дорогой.
  • Возможность поперечной и продольной регулировки.

Недостатки

Если поднимается вопрос о том, что лучше — балка или многорычажная подвеска, — стоит рассмотреть минусы последней. Самый большой недостаток – это сложность конструкции. Отсюда дороговизна обслуживания и недешевая цена самого автомобиля.

Стоимость многорычажной подвески в 2-3 раза выше, чем обычной полузависимой балки. Следующее – ресурс. Так как в конструкции используется много шарниров, рычагов и стайлентблоков, все они рано или поздно выходят из строя. Срок службы деталей многорычажной подвески составляет 100 тысяч километров. Что касается балки, она практически вечная. Конструкция на порядок надежнее и не требует дорогостоящего обслуживания. Максимум что требуется заменить – это амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажной подвеске при езде по неровностям требуется большее внимание. Если машина начала издавать стуки в передней или задней части, стоит осмотреть состояние рычагов и стайлентблоков. При наличии люфтов и свободного хода их следует заменить. Стоимость новых рычагов на «Мерседес» в 124-м кузове составляет 120 долларов на одно колесо. Несмотря на большой возраст и низкую стоимость автомобиля, запчасти для него не стали дешевле. То же самое касается и других машин, на которых используется данный тип подвески. При замене сайлентблоков нужен подъемник или смотровая яма. Обычно такие машины ремонтируются в сервисных центрах. А это дополнительные расходы.

Можно ли выявить проблему самому?

Если при движении автомобиля вы заметили характерные стуки, возможно, требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осматриваем состояние шарнира равных угловых скоростей. На нем имеется пыльник. Если он треснул, нужна срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый ШРУС в сборе.

Проверьте люфт в рулевых тягах. Осмотрите амортизаторы. Если на них имеются потеки, скорее всего, звук идет именно от них. Это значит, что клапан внутри амортизатора пробит и шток двигается произвольно. Сайлентблоки рычагов и стабилизатора поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески следует начать с амортизаторов. Далее проверяем резиновые уплотнители и тяги. Часто элементы повреждаются в районе соприкосновения с выхлопной трубой.

Уделите этому месту особое внимание. Если глушитель бьет о кузов, есть характерные следы ударов, стоит заменить его подушку. В большинстве случаем проблема исчезает. Осмотрев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены. При отсутствии опыта рекомендуется обратиться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, она имеет множество недостатков. Но главное ее преимущество – это комфорт. То, как едет этот автомобиль, не сравнить ни с чем. Также он более маневренный. Если стоит выбор — балка или многорычажка, — стоит отталкиваться от бюджета. Последнюю подвеску надо брать только в случае, если вы готовы потратить как минимум 400 долларов на ее обслуживание.

fb.ru

комфорт в обмен на сложность конструкции?

Приветствую вас, автолюбители! Как сделать так, чтобы колёса машины имели независимый друг от друга ход и не имели жёсткой связи между собой? Ответ: применить независимую подвеску. Есть несколько вариантов реализовать этот сценарий, но один из самых популярных на сегодняшний день — многорычажная задняя подвеска (Multilink). Наверняка Вы слышали о ней, и, кстати, применяют её с успехом и на передней оси.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Чем больше рычагов, тем лучше…

Что же такого магического в «многорычажке»? По сути, она представляет собой эволюцию классической подвески на двойных поперечных рычагах.

Если в последней каждый из поперечных рычагов распилить на два, то получим самую примитивную многорычажную, и в этом случае уже получаем преимущество — можно регулировать независимо друг от друга продольное и поперечное положение колеса.

А если добавить к ним ещё и продольные рычаги, как делают сейчас, то получится вообще сказка.

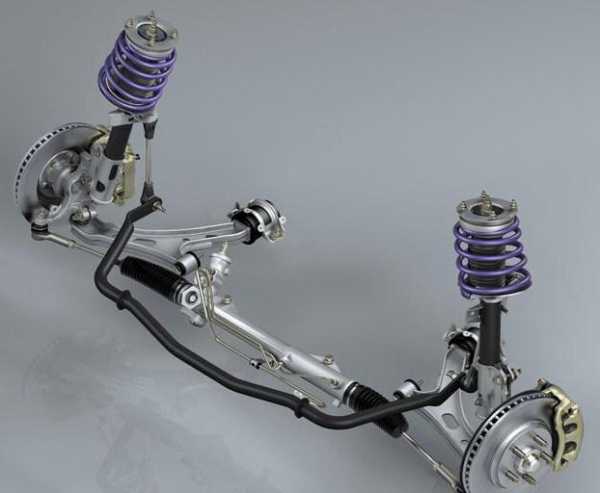

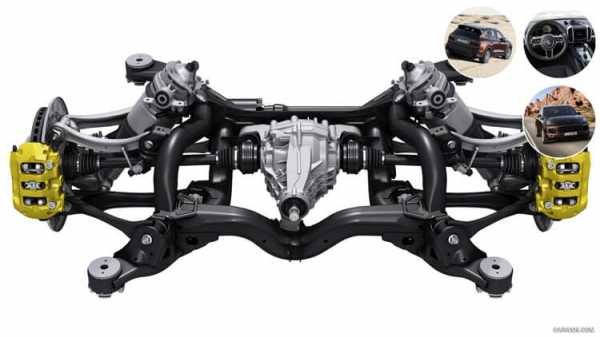

Давайте рассмотрим детальнее многорычажную систему. Основными элементами подвески являются:

  • подрамник;
  • опора ступицы;
  • амортизатор;
  • пружина;
  • поперечные рычаги;
  • продольный рычаг;
  • стабилизатор поперечной устойчивости.

Работа подвески состоит из слаженного взаимодействия всех этих железяк, и каждая выполняет очень важную роль.

Опорой всей конструкции выступает подрамник. К нему через сайлентблоки (резино-металлические опоры) одним из концов крепятся практически все рычаги. Вторым концом они через аналогичные сайленблоки закреплены на ступичной опоре.

Поперечные рычаги, которых может быть до пяти штук, обеспечивают надёжную фиксацию колеса в поперечной плоскости.

Название продольного рычага (он, к слову, только один на колесо) тоже говорит само за себя, но в отличие от поперечных противоположным от ступичной опоры концом он крепится к кузову автомобиля.

В «многорычажке» упругие элементы (стойки амортизаторов и пружины) не объединены в одну конструкцию и находятся порознь. Их задача – давать адекватный ответ различным нагрузкам.

Что же касается стабилизатора поперечной устойчивости, то, как и в других типах подвесок, он занимается предотвращением кренов кузова при прохождении виражей и улучшением сцепления колёс с дорожным полотном.

Если сравнивать многорычажную подвеску с другими, то она, на первый взгляд, кажется нагромождением различных рычагов и железок. Так и есть, громоздкость этой системы налицо, что, конечно же, отражается и на её стоимости. Тем не менее, благодаря своим исключительным свойствам (плавность хода подвески, управляемость), она пользуется огромным спросом.

К слову, ещё один немаловажный момент, который является «скелетом в шкафу» многорычажной конструкции – это плохая переносимость некачественных дорог. Согласитесь, в наших реалиях это довольно актуально. Хотя, с другой стороны, регулярная профилактика и диагностика элементов подарят долгие годы удовольствия от вождения автомобиля при любых условиях эксплуатации.

Спасибо за внимание, друзья. Надеюсь было интересно. Подписывайтесь, делитесь в сетях, и следите за свежими публикациями.



auto-ru.ru

Как работает многорычажная подвеска, её преимущества и недостатки

Подвеска является одной из важнейших систем автомобиля, напрямую влияющих на уровень комфорта и безопасности. Технологии развиваются, и автопроизводители постоянно совершенствуют конструкции, применяя новые решения. Сегодня в автомобилестроении используется много разновидностей подвесок, базирующихся на основных видах – зависимой, независимой и полузависимой. Все они представлены в различных вариантах и соединениях, могут отличаться по конструкции, численности и расположению рычагов, типу демпфирующего, а также упругого элемента, но предназначение у системы подрессоривания остаётся неизменным. Подвеска призвана выполнять функции снижения вибрации и ударов, вызванных неровностями дорожного покрытия, что позволяет уменьшить нагрузки на корпус кузова и увеличить уровень комфорта всех находящихся в салоне авто. Благодаря системе соединены колёса или неразрезные мосты с кузовом либо рамой, передаётся тяга от двигателя, стабилизируется положение машины при езде, уменьшаются вероятные крены корпуса кузова. Также путём сохранения нужной геометрии положения и перемещения колёс подвеской, являющейся связующим звеном, обеспечивается точность маневрирования.

Особенности функционирования многорычажной подвески, её преимущества и недостатки.

Сегодня наиболее широко распространена сборка автомобилей, где спереди монтированы стойки Мак Ферсона и на задней оси – полузависимая торсионная балка, при этом растёт популярность и многорычажных подвесок, появившихся на свет ещё в середине ХХ столетия и с тех пор заметно эволюционировавших. Сегодня сложные системы с множеством рычагов широко применяются как крепления на задней оси легковых автомобилей (в основном, задне- и полноприводных). Ранее многорычажные подвески были атрибутом только авто премиум сегмента (Мерседес, Ауди, БМВ), но многообразие вариантов и понижение затрат на производство расширили поле деятельности. Использование ходовой этого типа обеспечивает машине плавность хода и отличную управляемость, снижает шум, но, как и в ситуации с другими вариациями имеются и преимущества, и недостатки.

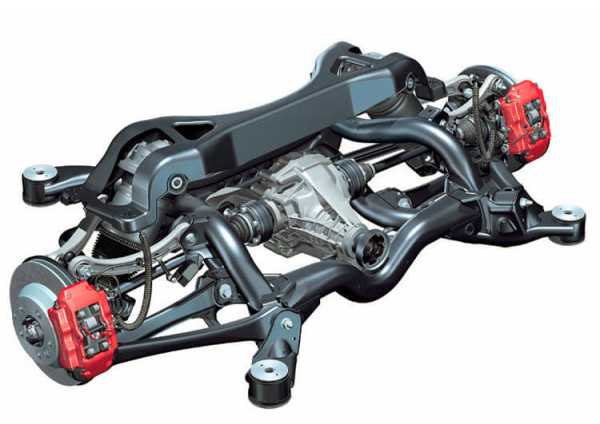

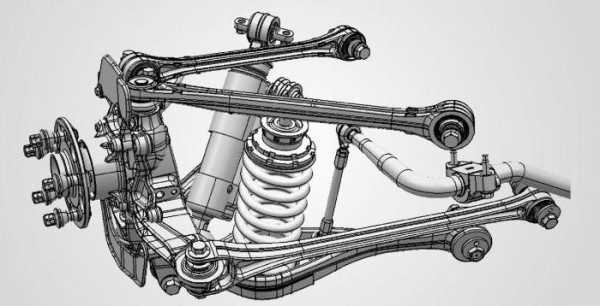

Устройство многорычажной подвески

Ходовая часть автомашины являет собой совокупность деталей и узлов. Кроме прочих классификаций подвески делят на подвиды по числу и расположению рычагов. Если в конструкции применено два рычага, подвеску называют двухрычажной, если больше – многорычажной. Рычаги могут быть расположены вдоль, поперёк продольной оси машины либо под углом по отношению к ней. Многорычажная подвеска отличается сложностью конструкции и стоимость её значительно выше, чем двух- или однорычажной, при этом конструкторам удалось добиться близкого к идеалу без отклонений в вертикальной плоскости и эффекта «подруливания» перемещения колеса. Как и при любом другом типе системы в строении применяют направляющие, демпфирующие и упругие элементы. Так, устройство многорычажной подвески имеет ряд основных составляющих:

Независимая многорычажка, которой оснащаются современные автомашины, состоит из трёх или пяти поперечных рычагов. В конструкции также примененён стабилизатор поперечной устойчивости, препятствующий раскачиванию несущей части, снижающий угол крена корпуса при поворотах и обеспечивающий постоянство сцепления колёс с дорогой. В роли несущего элемента конструкции выступает подрамник (или рама), к нему и крепят поперечные рычаги, соединённые с опорой ступицы, что обуславливает её поперечное расположение. Зависимо от разновидности системы амортизаторы и пружины может заменять пневматическая стойка. В системе также присутствуют соединительные элементы – сайлент-блоки и шаровые опоры, с их помощью рычаги соединяют с подрамником.

Соединение с опорой ступицы при варианте установки на управляемой оси выполняется посредством шаровых опор, обеспечивающих ступице возможность менять угол положения. На задней оси применяются резиновые крепления сайлент-блоки, но ввиду появления тенденции подруливаемых задних колёс могут быть использованы и шаровые элементы. Подвеска Multilink жёстко закреплена по отношению к боковому и горизонтальному перемещению в продольном направлении, автомобилю обеспечена плавность хода даже на значительных неровностях дороги, а также отличное вхождение в повороты. Ставят многорычажку как на заднюю ось, так и на переднюю. Во втором случае рычаги могут быть замещены реактивными тягами, которые способны выполнять задачи стабилизатора устойчивости и рычага.

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

  • Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
  • Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
  • Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
  • Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
  • Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
  • Снижение массы за счёт применения в строении системы элементов из алюминия;
  • Поперечная и продольная регулировка улов положения ступицы;
  • Защита от шума и вибраций;
  • Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Недостатки многорычажной подвески автомобиля

При всех многочисленных преимуществах огорчает высокая стоимость автомобиля, оснащённого многорычажной подвеской, что вызвано усложнением конструкции. Как правило, чем устройство сложнее, тем выше его цена, дороже обслуживание и ремонт. Особенности строения подвески влекут за собой и другой недостаток – уровень надёжности снижается, поскольку все эти шарниры, сайлент-блоки, а также прочие компоненты изнашиваются и требуют периодической замены. Подвеска исправно служит до 100 000 километров, но в тяжёлых условиях сроки значительно сокращаются, приближая дату замены элементов. Передняя многорычажная подвеска по стоимости дороже задней, поэтому не всегда целесообразно приобретать авто конкретно в таком варианте исполнения. Добавление рычагов с шаровыми соединениями повышают стоимость всей схемы ходовой. Дороговизна элементов и ремонта оправдывается лишь в случае с автомобилем класса люкс. Именно с такими неудобствами и связан тот факт, что подвеска Multilink миновала большую часть авторынка и на основной массе машин не ставится. Наибольшую популярность приобрела подвеска для задней оси, она конструктивно проще, стоимость изготовления и конечная цена ниже.

Сказать однозначно, что один вид подвесок лучше или хуже другого нельзя, разные системы предлагают свои преимущества использования, так что скорее оснащение ходовой определённого вида адаптировано под конкретное назначение авто. При этом и у каждого водителя собственные требования к авто, так что объективного мнения на этот счёт нет.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Многорычажная подвеска – устройство, принцип работы, ремонт + видео » АвтоНоватор

В наше время многорычажная подвеска, история появления которой берет свое начало с середины прошлого столетия, является наиболее распространенным видом крепления задней оси автомобиля. Первые образцы с двойными поперечными рычагами были установлены на гоночных болидах Cooper.

Многорычажная подвеска – что это?

Первым серийным автомобилем, на котором установили подвеску нового типа, был Jaguar E-type 1961 года выпуска. Со временем ее с успехом стали применять и на передней оси автомобилей, как, например, на некоторых моделях Audi. Применение многорычажной подвески придает автомобилю изумительную плавность движения, превосходную управляемость и способствует снижению шума.

В данной конструкции крепление ступиц колес осуществляется при помощи четырех рычагов, что позволяет  регулировку в продольной и поперечной плоскостях. Конструкция многорычажной подвески состоит из следующих узлов и деталей:

  • продольные рычаги;
  • поперечные рычаги;
  • подрамник;
  • опора ступицы;
  • амортизаторы;
  • пружины.

Основным несущим элементом подвески выступает подрамник, к нему фиксируются поперечные рычаги, соединенные с опорой ступицы, что в свою очередь обеспечивает ее поперечное положение. Многорычажная задняя подвеска, которую устанавливают на современных автомобилях, состоит из трех или пяти поперечных рычагов.

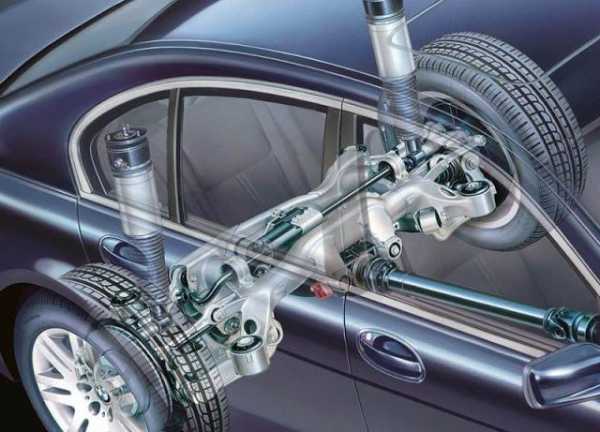

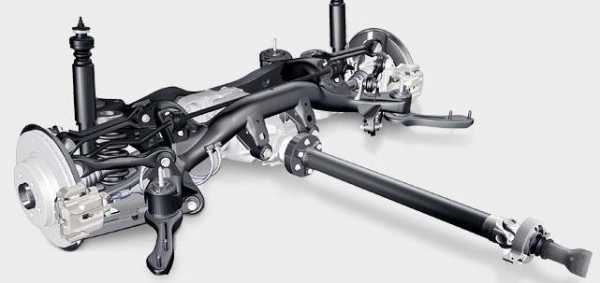

Как работает многорычажная задняя подвеска?

Стандартная комплектация включает в себя верхний, передний нижний и задний нижний рычаги. Передачу передних поперечных усилий осуществляет верхний рычаг, он же служит для соединения колесной опоры с подрамником. На задний нижний рычаг приходится значительная часть веса кузова автомобиля, передающаяся через пружину.

Продольный рычаг удерживает колеса в направлении продольной оси, крепление к кузову осуществляется при помощи опоры. Противоположный край рычага соединяется с опорой ступицы. На этом элементе располагаются подшипники и крепежи колес. Амортизаторы и пружины в большинстве случаев устанавливаются раздельно.

Для снижения угла крена автомобиля при прохождении поворота в многорычажной подвеске используется стабилизатор поперечной устойчивости. Крепится он при помощи резиновых опор, а специальные тяги соединяют штанги с опорами ступиц. Как и любой другой узел автомобиля, независимая многорычажная подвеска требует ухода и своевременного ремонта.

Независимая подвеска – своими руками приводим ее в порядок

Основные дефекты подвески, которые проявляются после прохождения 40 000-80 000 км, – это стук и скрип, которые отчетливо слышны даже в салоне автомобиля во время езды по ухабистой дороге. С чем это связано? Стук возникает по нескольким причинам, они могут быть как серьезными, так и не очень. В любом случае должна срочно ремонтироваться независимая подвеска, своими руками сделать это можно, если починка заключается в замене деталей или подтяжке резьбовых соединений, в иных случаях не обойтись без посещения СТО.

Первым делом следует установить причину, провести визуальную диагностику подвески. Для этого автомобиль следует загнать на смотровую яму или воспользоваться домкратом, так как в разгруженном состоянии этот узел машины охотнее покажет свои дефекты. Да и вам подлезть под нее будет удобнее. Скажем наперед, если вы не слесарь высокого уровня, то вооружитесь руководством по устройству вашего автомобиля, которое всегда идет в комплекте при покупке.

Помните, что стук в области подвески может быть вызван не только неисправностью этой детали, но и поломкой других элементов вашего автотранспорта, например, рулевых тяг или ШРУСов.

Итак, вы расположились в удобной зоне для обследования передней подвески. Снимите амортизаторы и внимательно их осмотрите на наличие трещин. Проверьте следом на целостность шаровые опоры, рычаг, штангу, сайлентблоки. Обратите внимание на все крепежные болты и резиновые уплотнители. Нигде не должно быть трещин, разрывов, разрезов и прочих повреждений. Внимательно пройдитесь взглядом по периметру кузова: там, где детали касаются кузова, должна быть целая и невредимая резиновая прокладка.

Если какие-то «недуги» явно видны, оцените свои силы, сможете ли вы выкрутить поврежденную деталь и вставить новую, понятна ли последовательность сборки поврежденного узла, доходчиво ли изображена схема в книге по эксплуатации автомобиля. Если не сумеете, или внешне все оказалось целым, то пора наведаться на СТО.

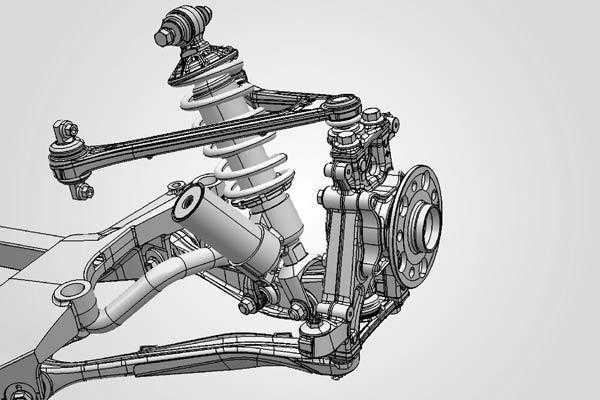

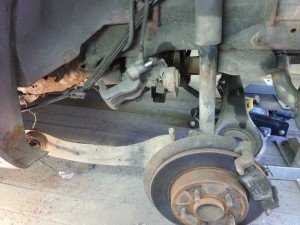

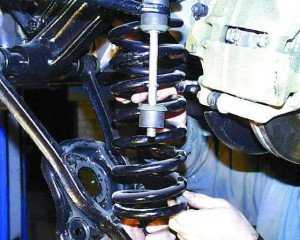

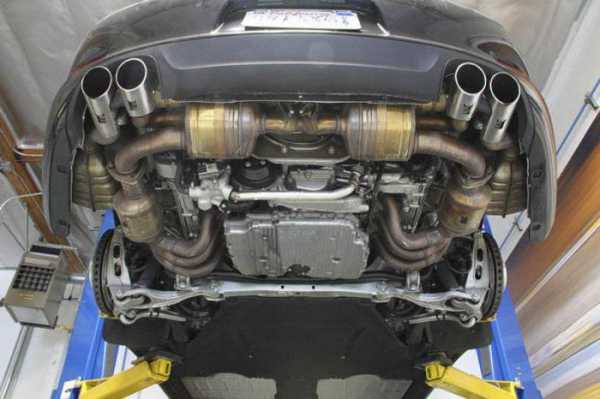

Диагностика и ремонт задней подвески

Теперь переходите к задней подвеске. Тут деталей меньше, но это вовсе не значит, что нужно быть менее внимательными. Опять же начинаем все с амортизаторов. Далее вашего внимания должны удостоиться тяги и уплотнители. Особенностью задней подвески является соседство выхлопной трубы, которая также может производить похожий на поломку подвески звук, если она плохо закреплена, расшаталась или прислонилась к какой-то детали, создавая трение и постукивание. Глушитель внимательно обследуют, можно покачать его в разные стороны, вероятно, это уберет странный стук, также осмотрите крепление.

Итак, осмотр закончен, узлы подтянуты, частичная замена произведена. Пожалуй, это «первая помощь» вашему автомобилю. Прочий ремонт потребует более сложного технического оснащения и квалификации. Не поленитесь залезть под «брюшко» машины, если услышали подозрительный стук. Естественно, на СТО вам починят любую неисправность, но есть вероятность, что вы попросту переплатите за минутную замену резиновой прокладки или еще за какую-то незначительную операцию.

carnovato.ru

Многорычажная подвеска — как она работает

Подвеска
Multilink или многорычажная подвеска является самым распространенным способом оборудовать крепление колес автомобиля без жесткой связи между ними. Данный вид подвески устанавливается практически на все автомобили и превосходит по своим характеристикам обычный способ крепления задней оси.

Многорычажная подвеска – что это?

Современные автомобили отличаются от отечественных и от своих предшественников более высоким уровнем безопасности, устойчивостью и надежностью. Эти критерии были достигнуты за счет исследований и усовершенствований различных деталей, узлов и механизмов, устанавливаемых на современные автомобили. Это коснулось и многорычажной подвески. Ее изменения и трансформации дали возможность сделать автомобиль более устойчивым и послушным на дороге.

Многорычажная подвеска

Многорычажная подвеска – это комплекс деталей и узлов, которые связывают корпус автомобиля с колесами. Она предназначена для минимизации динамических нагрузок, а также способствует равномерному распределению таких нагрузок на все опорные элементы во время движения автомобиля. Многорычажная подвеска дает желаемую плавность во время движения, дарит превосходную управляемость, а также способствует снижению шума в салоне.

Данный узел представляет собой совокупность деталей, которые дают возможность осуществлять регулировку в разных плоскостях. Высокий уровень управляемости и плавность достигается с помощью следующего набора деталей:

— продольные и поперечные рычаги;

— подрамник;

— опора ступицы;

— амортизаторы

— и пружины.

Подрамник является основой, несущей конструкцией, к нему крепятся поперечные рычаги, которые в свою очередь соединяются с опорой ступицы колеса. Такая конструкция обеспечивает поперечное положение ступицы. С другой стороны все рычаги надежно прикреплены к лонжерону или подрамнику. Сегодня автомобили комплектуются трех или пятирычажной подвеской.

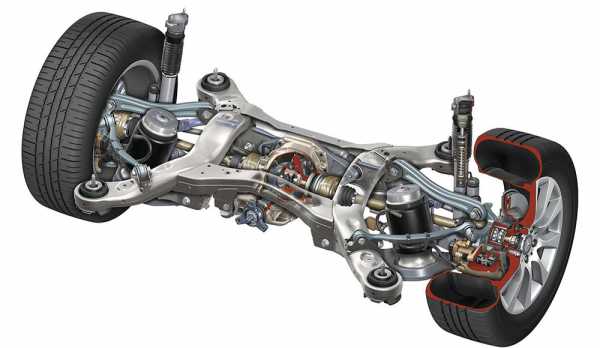

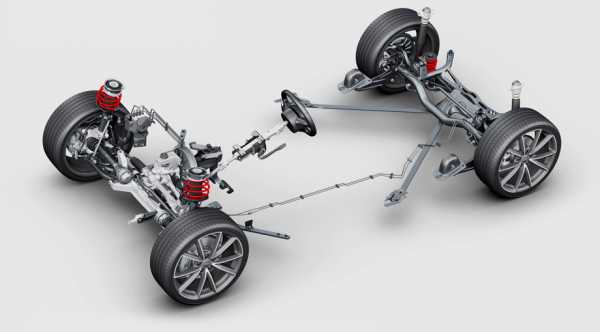

Многорычажная подвеска может устанавливаться, как на переднюю ось, так и на заднюю. Если это передняя подвеска, то рычаги могут быть заменены на реактивные тяги. Они способны выполнять одновременно функцию стабилизатора устойчивости и рычага.

Как работает многорычажная задняя подвеска?

На первый взгляд может показаться, что механизм это достаточно сложный, но при ближайшем рассмотрении оказывается все совсем наоборот. Далее мы расскажем о том, как работает многорычажная задняя подвеска и о многом другом.

ПодвескаКак известно в конструкцию данного механизма входят рычаги, амортизатор, пружины, ступичные опоры, стабилизатор устойчивости и подрамник. Рычаги крепятся в подрамнику и раме автомобиля. Поперечные рычаги фиксируются со ступицей колеса, в поперечной плоскости обеспечивают ее устойчивое положение. Задачей верхнего рычага является передача поперечных нагрузок и надежное крепление подрамника к колесу. Передний нижний рычаг несет ответственность за схождение колес автомобиля. Задний нижний рычаг принимает на себя груз кузова автомобиля. Продольный рычаг фиксирует колеса в направлении продольной оси. Крепление к кузову в данном случае осуществляется с помощью опоры. Другой край рычага крепиться к ступице. В данном узле находятся подшипники, крепления колес и другие необходимые детали. Как правило, амортизаторы и пружины устанавливаются отдельно друг от друга. Для того чтобы снизить угол наклона автомобиля во время прохождения поворотов и виражей используется стабилизатор поперечной устойчивости. Крепление стабилизатора осуществляется с помощью резиновых опор, тяги соединяют штанги и опоры ступиц.

Данная конструкция подвески является результатом долгих лет усовершенствований и исследований. Она позволила избежать аварийных ситуаций, пробоев, удержать автомобиль в вертикальном положении на поворотах. Она представляет собой более громоздкий узел, чем предыдущие модификации, а также стоит дороже. Однако от этого не теряет своей популярности отчасти благодаря возможностям, которые получае автовладелец.

Независимая подвеска – своими руками приводим ее в порядок

ПодвескаНесмотря на кажущуюся надежность и мощь независимая подвеска или ее усовершенствованная версия многорычажная конструкция, является механизмом, который подвержен повреждениям. Это приводит к необходимости проводить регулярные осмотры и ремонты.

Большинство неисправностей независимой многорычажной подвески можно исправить своими руками. Главным принципом успешного ремонта является вовремя замеченная неисправность. Первые признаки износа узла можно заметить после прохождения автомобилем 40-80 тыс. км. Может появиться стук, скрип. Звуки усиливаются в момент пересечения препятствий, ям на дороге или «лежачих полицейских». Причины могут быть различные от необходимости заменить небольшую деталь, защищающую то или иное сочленение с последующей чисткой этого узла до проведения комплексного ремонта. В этом случае может понадобиться квалифицированная помощь и специализированное оборудование. На СТО специалисты проведут все необходимые процедуры, в том числе будет осуществлена диагностика и ремонт задней подвески.

Диагностика неисправностей может проводиться в условиях гаража. В первую очередь необходимо провести визуальных осмотр всех частей. Передняя часть подвески:

— нужно снять амортизаторы и осмотреть их на наличие трещин, сколов и других повреждений;

— затем необходимо внимательно провести осмотр шаровых опор, сайлентблоков, рычаг и штангу.

Задняя подвескаОсобое внимание в данной области необходимо уделить резиновым сочленениям, уплотнителям и креплениям. Если Вы заметили повреждение, трещины, то необходимо заменить данную деталь на новую.
На днище автомобиля есть резиновая прокладка, она также должна быть целой.

При диагностике была обнаружена неисправность? Перед тем, как ее ликвидировать оцените технические возможности. Если нет уверенности, лучше всего обратиться к специалистам в автосервис.
После можно переходить к диагностике задней подвески. Здесь также осмотр начинается с амортизаторов. Далее необходимо уделить время тягам и уплотнителям. В процессе осмотра задней подвески особое внимание уделить осмотру выхлопной трубы. Звуки и скрипы могут исходить от повреждений в ней.

В процессе осмотра необходимо подтянуть все резьбовые элементы и смазать все сочленения, где это необходимо. Если же повреждения не обнаружены, а звуки продолжают усиливаться во время движения, необходимо обратиться к специалистам. Все дело в том, что неумелые или неправильные действия могут привести к повреждению или разрушению важного элемента трансмиссии автомобиля, а это уже может вылиться в дорогостоящий ремонт.

Диагностика и ремонт задней подвески

Подвеска
Для того чтобы каждый выезд на железном коне дарил комфорт и удовольствие необходимо регулярно осуществлять осмотр и диагностику ходовой части машины. Если самостоятельно Вам не удалось обнаружить и устранить характерные звуки, необходимо обратиться в автосервис.
Специалисты проведут все необходимые процедуры в том числе это будет:

— комплексная диагностика и ремонт задней подвески, комплексная диагностика всех составляющих подвески;

— восстановительные и ремонтные работы;

— ремонт или полная замена отдельных деталей или узлов подвесок;

— регулировка схода-развала колес и настройка передней и задней подвески.

При проведении всех этапов работ автослесари используют специальное оборудование, которое невозможно установить в гараже или заменить чем-либо. Профессиональную диагностику и ремонт задней подвески можно сравнить с лечением в дорогостоящей клинике или оперативным вмешательством. Подвеска и ходовая часть автомобиля являются не просто механизмом, обеспечивающим движение и управление процессом движения, но и обеспечивающим безопасность на дороге. Поэтому халатное отношение к скрипам, стукам или необычным кренам автомобиля в дороге может привести к плачевным последствиям.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Многорычажная подвеска

История создания многорычажной подвески

Пионерами создания серийного автомобиля с многорычажной подвеской были инженеры компании Porsche. В 1979 году на модели 928 впервые появляется многорычажная задняя подвеска. Решение было простым, как все гениальное: чтобы предотвратить нежелательное перемещение колеса в продольном направлении, они добавили к уже существовавшей конструкции два вспомогательных рычага.

В 1982 году подобная схема была реализована на Mercedes-Benz 190. По сравнению с подвеской Porsche 928, она была серьезным шагом вперед. Инженеры «научили» заднее нагруженное колесо отклоняться внутрь поворота, то есть подруливать передним колесам. Благодаря этому автомобиль проходил виражи «как по рельсам».

Конструкция многорычажной подвески

Каждый рычаг многорычажной подвески одним концом прикреплен к ступице колеса через шаровую опору или цилиндрический сайлентблок, а другим к подрамнику или лонжерону через тот же цилиндрический сайлентблок. В некоторых конструкциях используются раздвоенные рычаги, как в двухрычажной подвеске, прикрепленные к кузову или подрамнику в двух точках. В подавляющем большинстве для крепления рычагов задней оси используется подрамник, для придания всей конструкции жесткости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси

В передней  подвеске продольные рычаги часто заменяют реактивными тягами, которые выполняют одновременно функцию рычага и отчасти стабилизатора устойчивости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси.

В основе многорычажной подвески лежит проверенная временем схема подвески на двух поперечных рычагах. Основную несущую функцию выполняет нижний рычаг. При работе подвески он нагружен больше всего. Верхний рычаг при двухрычажной конструкции, как правило, раздвоенный. У двухрычажной подвески есть один существенный недостаток. Если начать торможение в повороте, рычаги работают на изгиб. При этом колесо на наружной стороне отклоняется на несколько градусов. Это вызывает избыточную поворачиваемость, что может привести к резкому срыву автомобиля в занос.

Именно этот недостаток побудил инженеров спроектировать конструкцию с двумя рычагами вместо одного, обеспечив, тем самым, большую эластичность общей конструкции. При этом, в общепринятой многорычажной системе двумя рычагами заменен нижний рычаг, а не верхний, и крепятся они к ступице, обеспечивая ее устойчивость в горизонтальном положении. К ступице рычаги присоединены на разной высоте, а один из них, вспомогательный (передний), выполняет также функцию регулировочного.

Продольные рычаги обеспечивают устойчивое положение ступицы в продольном направлении, не позволяя ей отклоняться ни вперед, ни назад.

Дальнейшее развитие многорычажной подвески

Подруливание задних колес, описанное на примере Mercedes-Benz 190, было пассивным, то есть зависящим от степени нагрузки на колесо. В дальнейшем инженеры, трудившиеся над созданием автомобилей премиум-брендов, пошли дальше. Например, специалисты BMW первыми применили активную подруливающую заднюю подвеску. Кроме пяти рычагов к ступицам присоединены рулевые тяги, которые по команде компьютера задействуются электромоторами. В зависимости от выбранных настроек — от комфортных до спортивных — подруливание может быть избыточным, нейтральным или недостаточным.

Плюсы и минусы многорычажной подвески

Положительные стороны многорычажной подвески трудно переоценить. Благодаря использованию сайлентблоков во всех рычагах и выверенной кинематики подвески, мы получаем отличную плавность хода. Но самое главное достоинство такой подвески, конечно же, управляемость.

Многорычажная подвеска требовательна к качеству дорог и на российских просторах изнашивается довольно быстро

Но за удовольствие от поездок приходится платить. Такая подвеска требовательна к качеству дорог и на российских просторах изнашивается довольно быстро.

В соответствии с концепцией модульной замены узлов, большинство производителей позиционируют примененные в подвеске их автомобиелей рычаги как неразборные. Стоимость рычагов, при этом, как правило, высока. Соответственно, переборка всей подвески обходится в круглую сумму. Возможность сэкономить часть денег есть, однако для этого придется провести некоторые изыскания.

Как правило, производители универсальных деталей подвески, таких как сайлентблоки и шаровые опоры, делают запчасти всех возможных калибров и размеров. Однако, чтобы подобрать подходящие сайлентблоки для всех рычагов задней подвески того же Mercedes-Benz, придется внимательно проштудировать не один каталог.

Эксплуатация многорычажной подвески

Продиагностировать состояние многорычажной подвески самостоятельно, несмотря на сложность конструкции, не составит труда. Для этого достаточно поддомкратить нужное колесо и при помощи монтировки, засунув ее плоский конец в щель между проушиной подрамника и краем сайлентблока (или между ступицей и рычагом, в случае с шаровой опорой), покачать каждый рычаг. «Живой» сайлентблок не должен иметь люфта. Если обнаружился изношенный рычаг, тянуть с заменой не стоит, ведь из-за этого изменяется угол установки колеса, что приводит к преждевременному и неравномерному износу шины и ухудшению управляемости.

По причине сложности конструкции важно помнить, что задняя многорычажная подвеска, как и передняя, чаще требует проверки развала и схождения. Оба эти параметра, кстати, регулируются как на передней, так и на задней оси автомобилей, оснащенных подвеской этого типа.

blamper.ru

Все что нужно знать о многорычажной подвеске автомобиляПодвеска автомобиля

Комфорт управления автомобилем, а также безопасность при движении во многом зависят от устройства его ходовой. Основное назначение любой подвески — выполнять роль связующего звена между колесами и кузовом.

Но при этом она должна обеспечивать своеобразный эффект буфера, гасить колебания, изолировать шумы, давать возможность вращения колеса относительно нескольких степеней свободы.

Эволюция данного узла не происходит линейно. Нельзя сказать, что один тип подвески со временем сменяет другой. В разных вариантах исполнения есть свои плюсы и они развиваются параллельно.

Устройство многорычажной подвески

Появившаяся еще в середине века многорычажная подвеска до недавнего времени считалась атрибутом дорогих автомобилей представительского класса. Но оптимизация технологии изготовления деталей позволила устанавливать ее даже на бюджетные авто.

В основе конструкции независимой многорычажной подвески лежат несколько рычагов (верхние, нижние, продольные, поперечные). Принцип привязки ступицы к кузову сильно напоминает классическую двухрычажную подвеску. Существует множество вариантов исполнения подвески, причем, как для передних, так и для задних колес.

Подробно рассмотрев устройство и работу одной из них, несложно понять общий принцип функционирования многорычажки.



3 — подрамник. Является несущей конструкцией. Он крепится к кузову с помощью сайлентблоков, обеспечивая гашение вибраций. Все поперечные рычаги (один верхний и два нижних) соединены с подрамником.

9 — верхний рычаг. Он шарнирно соединяет опору ступицы с подрамником, позволяя ей совершать колебания в вертикальной плоскости. Соединения обеспечивают резино-металлические сайлентблоки.

6 — поперечный нижний задний рычаг. Функция его та же, что и у верхнего рычага, только поддерживает опору ступицы снизу. Если дальше не рассматривать подвеску, то получился макет двухрычажной версии.

10 — поперечный нижний передний рычаг. Он удерживает ступичный узел от поперечного смещения. Соединен он не жестко. Следовательно, колесо имеет определенное смещение в указанном направлении. На гладком, но неровном покрытии (продавленный асфальт) многорычажка обладает эффектом подруливания. Этим обеспечивается отличная управляемость.

11 — продольный нижний рычаг. Он удерживает ступицу от смещений в продольном направлении.

5 — регулировочные болты. Даже задняя подвеска имеет определенный угол установки колес. Данные болты служат для его регулировки.

Пружина — 7 опирается одним торцом в нижний задний рычаг, а другим — в специальный отлив в поперечине подрамника.

Амортизатор — 2 монтируется отдельно от пружины, не загромождая пространство.

Работа подвески

Существует оригинальный способ описать работу независимой многорычажной подвески. Нужно представить себе параллелограмм, как прямоугольник, деформированный сдвигом. Роль одной пары противолежащих сторон играют верхние и нижние рычаги. Роль второй пары — подрамник и ступица. Такое «качание» ступицы становится мягким, кроме работы амортизатора и пружины, заметно проявляют себя множество сайлентблоков.

Все вибрации, распределенные по узлам, доходят до кузова в малых количествах. Удивительное свойство такой подвески заключается в том, что основная нагрузка приходится на пружину (поэтому нижний передний рычаг массивный и усиленный), а вибрации гасятся рычагами.



Особый интерес представляет работа подвески при наезде колеса на препятствие. Так как колесо при этом идет в верх, то расстояние от подрамника до нижней точки опоры ступицы изменяется. Но длина поперечного нижнего переднего рычага измениться не может, поэтому плоскость колеса отклоняется от первоначального положения. Это делает проезд ухаба более мягким.

Наличие стабилизатора поперечной устойчивости позволяет разгружать «работающую» сторону за счет принципа торсиона. В результате, при движении по выборочным ямкам, кузов автомобиля совершает колебания, перемещаясь поступательно. Стабилизатор выполняет еще одну немаловажную функцию – он уменьшает крен кузова при прохождении поворотов на скорости.

Как уже отмечалось, основная нагрузка при ударах приходится на опоры пружины. Остальные детали – рычаги – обычно выполнены из алюминия. Получившаяся независимая многорычажная подвеска, несмотря на сложность конструкции, довольно легкая и может обслуживаться на каждом колесе по отдельности.

Основные достоинства многорычажки

Тот факт, что данный вид подвески используется в настоящее время, причем доля ее применимости постепенно возрастает, говорит о том, что она обладает рядом специфических особенностей, которых лишены другие виды.

Плюсы:

  • Управляемость. На задней оси регулируется угол установки колес, а поперечный нижний передний рычаг самостоятельно меняет плоскость колеса, в зависимости от препятствия на дороге. Эти факторы положительно влияют на устойчивость автомобиля, за счет увеличения сцепления шин с покрытием.
  • Комфорт. Распределение вибраций и шумов по рычагам существенно снижает процент возмущений, которые передаются на сам кузов. К тому же, при установке многорычажки на заднюю ось (ось — понятие условное), используется подрамник. Он тоже вносит свою лепту в виброизоляцию.
  • Широкая применимость. Подавляющая доля многорычажек установлена в качестве задней подвески. Но она успешно используется и в качестве передней. Причем конструкция является прочной, что позволяет устанавливать такую подвеску на грузовые автомобили. Ограничений по типу привода нет, так как эта подвеска применяется на переднеприводных, заднеприводных и даже полноприводных автомобилях.
  • Независимость. Всю подвеску, кроме подрамника, можно рассматривать или обслуживать как две самостоятельные части на разных колесах. Это особенно актуально при попытке снижения общего веса автомобиля.
  • Ремонтопригодность. Все узлы меняются в сборе (это будет указано и в недостатках). В результате ремонт упрощен до минимума.

Недостатки многорычажной подвески автомобиля

Минусы:

  • Большое количество деталей увеличивает число расходных материалов для ремонта.
  • Дорогое обслуживание. Узлы меняются в сборе. Это значит, что заводом не предусмотрена замена сайлентблоков. Они поставляются вместе с рычагами, что делает ремонт на порядок дороже.
  • Низкая устойчивость к критическим нагрузкам. Применение алюминиевых рычагов не могло не дать негативных последствий. Рычаги неустойчивы к сильным ударам, что для российских дорог является нормой.

Несмотря на то, что на этом недостатки заканчиваются, это весомая ложка дегтя в бочке меда. Тем не менее все факторы ведут к применению многорычажной подвески и постоянному развитию этого направления.

Ведь от классической задней балки приходится отказываться в силу требований времени. Она массивная, увеличивает вес машины, следовательно, расход топлива. И никакие усовершенствования не дадут такой тишины и комфортности, какие предоставляет многорычажная подвеска.

назад В чем особенность подвески для дрифта

Вперед Спортивная подвеска автомобиля в чем особенность конструкции?

Похожие статьи

podveska-avtomobilya.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
