Регулировка клапанов на скутере 150 кубов

Если вы решили купить скутер 150 кубов, вам нужно не только выбрать подходящую модель, но и разобраться в ее обслуживании. От качества ТО зависит работа мопеда. И одним из ключевых элементов обслуживания является регулировка клапанов на 150-кубовом скутере. Так давайте разберемся, когда нужно проводить и как выполнять эту процедуру.

Зачем нужна настройка зазоров клапанов на скутере 150 куб. см?

Клапаны мопеда отвечают за подачу топливной смеси в камеру сгорания и отвод отработанных газов. При этом компоненты постоянно греются из-за высоких температур. Это приводит к тому, что железо расширяется, сбивает настройку узла и не дает клапану полностью закрыться.

Из-за этого в камеру поступает меньше топлива, ухудшается вентиляция системы, а толкатель быстрее изнашивается. Все это негативно сказывается на динамических качествах байка, его мощности и расходе бензина.

Настройка зазора клапанов необходима, если 150-кубовый скутер:

• Не заводится или с трудом запускается.
• Начал глохнуть на холостых оборотах или во время езды.
• Не набирает максимальную скорость.
• Потребляет больше бензина.
• Начал стучать в районе ГРМ.

Также регулировку системы нужно выполнять при ТО мотороллера, его обкатке или после замены поршневой группы (через 500 км пути). В идеале настройка должна осуществляться каждые 3-3,5 тыс. км.

Подготовка к регулировке клапанов 4-тактного 150-кубового скутера

Из инструментов райдеру потребуется только отвертка, пассатижи, торцевой (на 10) и рожковый (на 8 и 9) ключи, тара для сбора отработанного масла. Также для настройки зазоров потребуется комплект щупов. Купить их можно практически в любом автомагазине.

Подготовить нужно и сам мотороллер. Для начала найдите сухое закрытое помещение, чтобы в систему не попала влага или пыль. После этого установите мопед на подножку и почистите мотор от грязи (пыли, масла и т. п.).

Примечание: Двигатель байка должен быть холодным, поэтому выполнять настройку клапанов нужно минимум через час после последней поездки.

Настройка клапанов на 150-кубовом скутере

Чтобы выполнить настройку, водителю нужно добраться до головки цилиндра. Для этого может понадобиться снять верхнюю часть сидения или отсоединить некоторые пластиковые детали (в зависимости от модели мопеда). После этого нужно убрать защитный кожух и открутить головку. Таким образом вы получите доступ к двум клапанам, цепи ГРМ и звездочке с отметками.

Затем вам следует:

• Установить поршень в ВМТ (верхняя мертвая точка). Для этого снимаем кожух, накидываем на гайку ключ и крутим коленчатый вал до тех пор, пока поршень не займет самое верхнее положение. При этом две полоски на звездочке должны находиться параллельно цилиндру.
• Совместить букву «T» на роторе с отметкой на картере. Чтобы совместить метки, нужно ключом прокручивать маховик.
• Взять щуп на 0,05 мм и вставить его между впускным клапаном и болтом. Пластина должна с усилием входить в отверстие. Если зазор слишком большой или маленький, отрегулируйте его при помощи болта.
• Закрутить контргайку.
• Взять щуп на 0,01 мм и проделать аналогичную процедуру с выпускным клапаном.
• Затянуть контргайку.

На этом настройка клапанов на 4т 150-кубовом скутере завершена. Вам остается только установить крышку ГРМ и остальные демонтированные детали. Сама по себе процедура не сложная, но требует опыта. Поэтому если вы хотите, чтобы мотороллер работал правильно, лучше обратиться в мотомагазин Dvako. Наши мастера помогут вам правильно отрегулировать клапаны и проверят работоспособность техники.

29.05.2021 12476

ᐉ Особенности регулировки клапанов трактора МТЗ-80. Как выставить зазор

Регулирование клапанов и выставление зазоров на «МТЗ-80»: основные этапы и специфические нюансы процедуры

Под процедурой регулирования клапанов «МТЗ-80» подразумевается профилактическая операция, которую нужно проводить с регулярностью 1 раз в 480 моточасов и после капремонта двигателя.

Существует пошаговая инструкция для спецмашин «Минского завода», которые обычно комплектуются силовыми агрегатами Д-240 и 243. Однако, как в любом ремонте техники и профилактическом обслуживании, требуются качественные комплектующие. Двигатели и запчасти для тракторов «МТЗ-80» можно заказать в интернет-магазине запчастей «Белагро». Склады компании расположены во многих городах РФ, поэтому доставка по регионам осуществляется в короткие сроки.

Основные ориентиры

Помимо того, что регулировка клапанов выполняется каждые отработанные 480 моточасов и после капремонта, проводить эту операцию нужно и при каждом снятии или разборке цилиндров. Обязательно требуется процедура при образовании стука в узле, это является сигналом надвигающейся серьёзной поломки.

Важно: под процессом регулировки подразумевается выставление зазора между стенкой клапанов и бойком. На «МТЗ-80» при холодном моторе этот параметр не должен быть выше номинального параметра на 0,25 мм.

Этапы выполнения работ

На начальной стадии затягивается головка на блоке цилиндров. Эта мера направлена на предотвращение повреждения резьбы и деформации шпильки.

Сам процесс регулировки состоит из последовательных этапов:

1. Ослабляется натяжение стопорных гаек, которые крепят головку. Делается это с целью получения доступа к крышке.
2. Демонтируется колпак. Он располагается на самой крышке от клапанов.
3. Проверяется прочность крепления винтов на валике.
4. Поршневая часть от 1 цилиндра устанавливается на мёртвую точку. Она расположена вверху механизма.
5. Ослабляется натяжение контргайки, находящейся на винте регулировок коромысла.
6. Устанавливается зазор нужного параметра от торцевой поверхности клапана до бойка.
7. После регулирования на штатное место возвращается контргайка.
8. Проверяется расстояние, которое получилось между клапанами, путём проворачивания вокруг оси стойки толкательной части на замедляющем механизме.

Регулирование цилиндровых элементов проводится в определённой последовательности. Она обязательно должна соответствовать порядку, в котором работает дизель: 1-3-4-2.

Важно: предшествовать регулировке каждого из элементов должна процедура проворачивания коленвала двигателя на 180 градусов по часовой стрелке.

После завершения процесса стоит обязательно протестировать силовой агрегат. Для этого нужно запустить мотор и проследить за его работой. Так можно понять, насколько правильно выставлено расстояние. Для малых зазоров характерен выхлоп с белым дымом и перебои в работе, а при увеличенных слышится стук клапанов. Причина неравномерного функционирования или посторонних звуков в моторе также может заключаться не только в неправильно подобранном расстоянии, но и в поломке пружины цилиндровых элементов.

Специфика выставления зазора

Эта процедура подразумевает регулирование расстояния между торцевой поверхностью клапанов и бойком. Для работы используется специальный измерительный прибор – щуп. Вся суть операции заключается во вкручивании или выкручивании болтов. Их регулируют, пока щупы не станут входить в образовавшийся зазор при совершении небольшого физического усилия.

Важно: нельзя, чтобы измерительные приборы туго зажимались. В сервисе для регулировки цилиндровых элементов трактора «МТЗ-80» используются щупы 0,35 мм

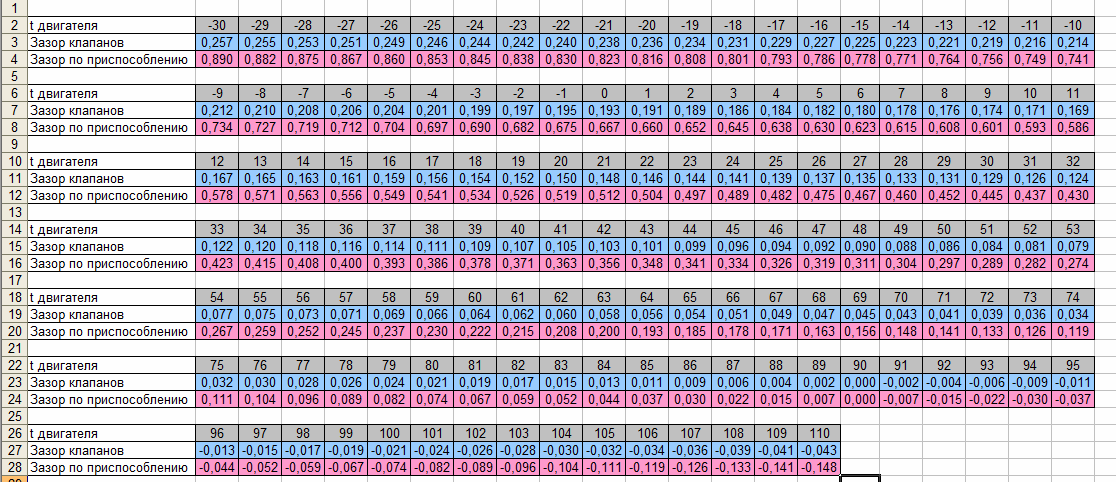

Таблица зазоров клапанов

Briggs and Stratton: Заполните и подпишите онлайн Таблица зазоров клапанов

Briggs and Stratton: Заполните и подпишите онлайн | докхаб

• Дом
• Таблица зазоров клапанов Briggs Stratton

Получить форму

4,5 из 5

25 голосов

DocHub Отзывы

44 отзыва

DocHub Отзывы

23 оценки

15 005

10 000 000+

303

100 000+ пользователей

Вот как это работает

01. Редактируйте таблицу характеристик крутящего момента Briggs and Stratton онлайн

Введите текст, добавьте изображения, затемните конфиденциальные данные, добавьте комментарии, выделение и многое другое.

02. Подпишите в несколько кликов

Нарисуйте свою подпись, введите ее, загрузите изображение или используйте мобильное устройство в качестве панели для подписи.

03. Поделитесь своей формой с другими

Отправьте таблицу спецификаций Briggs and Stratton по электронной почте, по ссылке или факсу. Вы также можете скачать его, экспортировать или распечатать.

Как быстро редактировать таблицу зазоров клапанов Briggs Stratton онлайн

9.5

Простота настройки

Рейтинги пользователей DocHub на G2

9.0

Простота использования

Рейтинги пользователей DocHub на G2

Dochub — это идеальный редактор для изменения форм в Интернете. Следуйте этому простому руководству, бесплатно редактируйте таблицу зазоров клапанов Briggs Stratton в формате PDF онлайн:

1. Зарегистрируйтесь и войдите в систему . Создайте бесплатную учетную запись, установите безопасный пароль и пройдите проверку по электронной почте, чтобы начать управлять своими шаблонами.
2. Загрузить документ . Щелкните Новый документ и выберите вариант импорта файла: добавьте диаграмму зазоров клапанов briggs stratton с вашего устройства, из облака или по защищенной ссылке.
3. Внесите изменения в шаблон . Используйте инструменты на верхней и левой панели, чтобы отредактировать таблицу зазоров клапанов briggs stratton. Добавляйте и настраивайте текст, изображения и заполняемые области, скрывайте ненужные детали, выделяйте важные и комментируйте свои обновления.
4. Заполните документы . Отправьте форму другим людям по электронной почте, создайте ссылку для более быстрого обмена файлами, экспортируйте шаблон в облако или сохраните его на своем устройстве в текущей версии или с включенным контрольным журналом .

Откройте для себя все преимущества нашего редактора прямо сейчас!

будьте готовы получить больше

Заполните эту форму за 5 минут или меньше

Получить форму

Есть вопросы?

У нас есть ответы на самые популярные вопросы наших клиентов. Если вы не можете найти ответ на свой вопрос, пожалуйста, свяжитесь с нами.

Связаться с нами

Какой правильный зазор клапанов?

Рекомендуемый зазор между клапаном и поршнем обычно составляет не менее 0,080 дюйма на стороне впуска и не менее 0,100 дюйма для выпускного клапана. Для выхлопа требуется немного больше зазора, потому что он больше расширяется при нагревании.

Как отрегулировать зазор клапанов на Briggs and Stratton?

Как отрегулировать верхние клапаны Шаг 1: Освободите тормозную пружину. … Шаг 2: Вставьте узкую отвертку в свечное отверстие и коснитесь поршня. … Шаг 3: Проверьте зазор клапана, поместив щуп между головкой клапана и коромыслом. … Шаг 4: При необходимости отрегулируйте зазоры, поворачивая коромысло.

Какой зазор между клапаном и толкателем?

Зазор толкателя, также известный как зазор клапана, представляет собой небольшой зазор между коромыслом и верхней частью штока клапана (коромыслом). Инженеры могут наблюдать и регулировать зазор толкателя только тогда, когда клапаны находятся в закрытом положении и двигатель охлаждается в такте сжатия.

Какой зазор клапанов у Briggs & Stratton?

Зазоры различаются для двух клапанов и обычно составляют от . 002 — . 004″ до .005 — .

Впускные и выпускные клапана одинаковые?

Впускной и выпускной клапаны регулируют поток газов через камеру сгорания. Впускные клапаны пропускают воздух, а выпускные выпускают воздух. Они имеют форму тонкого штока, ведущего к более плоской поверхности, а впускные клапаны часто больше выпускных.

контрольная таблица Briggs and Stratton Характеристики зазоров клапанов Briggs and Stratton 17,5 л.с. Зазор клапанов Briggs and Stratton 23 л.с. Характеристики зазоров клапанов Briggs and Stratton 18,5 л.с. Технические характеристики регулировки клапанов Briggs and Stratton мощностью 20 л.с. Характеристики регулировки клапанов Briggs and Stratton 15,5 л.с. регулировка клапана бриггс энд страттон 7.75 Бриггс и Страттон 19.5 л.с. зазор клапана спецификации

Связанные формы

будьте готовы получить больше

Заполните эту форму за 5 минут или меньше

Получить форму

Люди также спрашивают

Что такое слишком большой зазор клапанов?

Слишком большой зазор означает, что клапаны, скорее всего, будут стучать и со временем могут повредить клапаны, кулачки распределительного вала или коромысла. Если клапанный зазор слишком мал, клапаны не будут полностью закрываться, вызывая перегрев, и двигатель потеряет мощность.

Должен ли зазор клапана быть тугим или свободным?

Расслабление лучше, чем сжатие.

Какой правильный зазор клапанов?

Рекомендуемый зазор между клапаном и поршнем обычно составляет не менее 0,080 дюйма на стороне впуска и не менее 0,100 дюйма для выпускного клапана. Для выхлопа требуется немного больше зазора, потому что он больше расширяется при нагревании.

Как узнать, какой клапан впускной, а какой выпускной Briggs and Stratton?

2:20 10:13 Как отрегулировать клапана на Briggs and Stratton — YouTube YouTube Начало предлагаемого ролика Конец предлагаемого ролика Итак, давайте определим, что такое впускной клапан. Ладно, впускной клапан движется, а за ним выпускной. Еще Итак, давайте определим, что такое впускной клапан. Впускной клапан двигается, а за ним выпускной. Клапан.

Какой правильный зазор клапанов?

Рекомендуемый зазор между клапаном и поршнем обычно составляет не менее 0,080 дюйма на стороне впуска и не менее 0,100 дюйма для выпускного клапана. Для выхлопа требуется немного больше зазора, потому что он больше расширяется при нагревании.

контрольная таблица briggs stratton

Стандарт безопасности для портативных генераторов — Regulations.gov

20 ноября 2016 г. — Как показано на диаграмме, потребительский спрос на портативные генераторы … такие как ураганы, вызывающие перебои в подаче электроэнергии» (Briggs & Stratton, 2007).

Узнать больше

MS3992_2004 50000 Таблица технических характеристик двигателя Ms3992

Характеристики крутящего момента Модель Серия Холостая скорость Якорь Воздушный зазор клапана . .. ФОРМА MS-3992-10/04 E 2004 BRIGGS & STRATTON CORPOR…

Узнать больше

Бриггс Стрэттон с двумя цилиндрами и головкой — Academia.edu

6 Направляющие – установка/снятие Обработка уплотнений Седла Зазоры толкателей Клапаны – установка/снятие VIII Загружено с сайта www.Manualslib.com Поиск руководств …

Подробнее

Попробуйте другие инструменты PDF

© 2022 ООО «ДокХаб»

Как проверить радиальный зазор между поршнем и клапаном

Toggle Nav

Поиск

Другой зазор клапана: Вот простой и быстрый способ обеспечить надлежащий радиальный зазор между карманами поршней и краями клапанов.

Вот ситуация: вы только что завершили сборку вашего последнего двигателя и потратили бессчетное количество часов — и максимально увеличили бюджет — на выбор только правильных компонентов для производства энергии. Все выглядит великолепно, и уровень вашего возбуждения зашкаливает до тех пор, пока вы не запустите двигатель.

По какой-то причине двигатель работает неправильно. Или, может быть, он сразу загорелся, но теперь вообще не хочет запускаться. Исключив все простые вещи, вы, наконец, начинаете вытаскивать компоненты для более полной проверки и обнаруживаете один или несколько погнутых клапанов.

Чтобы узнать больше советов, приемов и приемов по сборке двигателей, НАЖМИТЕ ЗДЕСЬ!

Чтобы сделать свой 625-сильный 427 Ford дружественным к бензину, Prestige Motorsports работала с поршнями JE, чтобы создать специальный поршень SRP с тарелкой объемом 23 куб. Каждый раз, когда вы запускаете такой нестандартный поршень, потратьте пару минут на проверку радиального зазора клапана — отличная идея.

Это то, о чем мечтают моторостроители. Практически каждый производитель двигателей рано или поздно врезается клапаном в поршень, и ущерб может варьироваться от одного погнутого клапана до полного разрушения двигателя. Таким образом, вы определенно хотите, чтобы поршни не касались клапанов, когда это возможно. Иногда это происходит при широко открытой дроссельной заслонке на высоких оборотах, когда пружины больше не могут поддерживать контроль и клапан упирается в поршень.

Из-за угла наклона клапанов Ford не имеет клапанного кармана, который был бы почти таким же выраженным, как у маленького блока Chevrolet с углом клапана 23 градуса. Это совершенно другая сборка, но мы хотели, чтобы вы увидели большие карманы для клапанов на SB Chevy.

В других случаях клапан может погнуться, потому что это просто просчет, и клапаны хотят быть в том же месте, что и поршни в то же время. Этого можно избежать, проведя несколько простых проверок во время сборки.

Проверка радиального зазора так же проста, как отметка места соприкосновения клапана с поршнем, а затем проверка наличия не менее 0,050 дюйма между кромкой клапана и стенкой кармана. Для этого начните с «окрашивания» края клапана компоновочной жидкостью Dykem.

Большинство людей знают, что необходимо проверять зазор между поршнем и клапаном, чтобы убедиться, что клапан не касается поршня при его перемещении вверх и вниз по отверстию цилиндра. Но есть и вторая проверка, которую следует выполнять каждый раз, когда вы используете поршень с клапанными карманами, также известными как «брови». Клапанные карманы создают небольшое дополнительное пространство для движения клапана, сохраняя при этом двигатель. сжатие вверх. Проверка зазора между поршнем и клапаном позволит убедиться, что карман клапана достаточно глубокий, но также должно быть достаточно места между краем клапана и стенкой кармана. Это называется «радиальным зазором». Всякий раз, когда вы работаете с клапанами большего размера, чем стандартные, заказными поршнями или смешиваете и подбираете компоненты, необходимо проверить радиальный зазор.

Убедитесь, что вы не перепутали компоновочную жидкость Дайкема с машинной краской. Жидкость компоновки останется влажной, поэтому она переместится на поршень в том месте, где его касается клапан. Краска для машиниста разработана для окрашивания металла, чтобы его было легче увидеть, когда вы чертите линию. Он быстро сохнет и не будет легко переноситься на поршень.

Вообще говоря, вам нужен зазор не менее 0,050 дюйма между кромкой клапана у кромки и стенкой гнезда клапана. Создавая гоночный двигатель, в котором требуется поршень с плоской верхней частью, агрессивные производители двигателей могут попытаться уйти с меньшим зазором и будут обрезать карманы клапанов как можно меньше, чтобы улучшить компрессию. С другой стороны, больший зазор между кромкой клапана и стенкой кармана ничему не повредит и, скорее всего, лишь немного снизит компрессию.

Вам нужно будет заменить стандартные пружины клапанов на одном выпуске и одном на впуске на облегченные пружины. Установив прокладки, установите головку на блок и закрепите ее парой болтов с головкой. Вам не нужно полностью затягивать все болты головки или сжимать прокладку головки. Просто убедитесь, что голова закреплена так, чтобы она не могла двигаться или, возможно, упасть.

Для этой истории мы остановились в Prestige Motorsports в Конкорде, Северная Каролина. Prestige строит все типы двигателей, но этот конкретный плохой парень — это ударный двигатель Ford Windsor с рабочим объемом 427 кубических дюймов. В нем используется железный блок World Products Man-O-War, оснащенный кованым кривошипом с ходом 4000 дюймов и шатунами 6250 дюймов. На концах шатунов находится набор поковок из линейки JE SRP, специально разработанных для этого двигателя.

Используйте циферблатный индикатор, прикрепленный к головке, для измерения перемещения клапана. Нажмите на клапан вниз, затем медленно проверните двигатель, пока поршень не коснется клапана и не подтолкнет его вверх.

Поршни имеют внутренний диаметр 4,125 дюйма, расстояние сжатия 1,245 дюйма для работы со строковым пакетом и тарелку объемом 23 куб. Есть цельный роликовый распределительный вал Comp Cams с подъемниками поперечной рулевой тяги BAM, коромысла Scorpion и пара алюминиевых головок AFR, вырезанных на станке с ЧПУ, с впускными направляющими объемом 220 куб. Безумные ученые из Prestige Motorsports говорят, что этот пакет обеспечивает надежный двигатель с огромным крутящим моментом и очень популярен среди владельцев классических Mustang, стремящихся получить максимальное удовольствие от вождения. На динамометрическом стенде он выдавал 625 лошадиных сил и 540 фунт-фут крутящего момента. Для получения дополнительной информации о Prestige Motorsports и разнообразии двигателей, которые они производят, посетите сайт www.PrestigeMoto.com.

Продолжайте нажимать на клапан и несколько раз проверните двигатель, чтобы перекачать компоновочную жидкость от клапана к поршню. Повторите процесс с другим клапаном на этом цилиндре. Теперь снимите головку блока цилиндров и проверьте результат, измерив расстояние от рабочей жидкости, перенесенной на поршень, до кромки сброса клапана. На этом поршне нам нужно будет переделать выпускной клапан, потому что мы не получили четкого впечатления от края клапана на поршне, но если присмотреться, то можно увидеть дугу впускного клапана на нижней части клапана.
