Содержание

Карбюратор 2108: принцип работы, особенности, чистка

Начнем с того, что современные автомобили имеют инжекторную систему питания. Однако на территории РФ и ряда других стран достаточно часто можно встретить машины, оснащенные карбюратором. К таким авто безусловно относятся распространенные «классические» модели ВАЗ, а также переднеприводные ВАЗ 2108, 2109 и т.д.

С учетом популярности ВАЗ 2108 карбюратор, указанная модель с устаревшей дозирующей системой все равно остается актуальной. По этой причине многие владельцы интересуются, как выполняется чистка, настройка, а также ремонт и регулировка карбюратора ВАЗ 2108. Давайте рассмотрим особенности указанной дозирующей системы более подробно.

Содержание статьи

Карбюратор на ВАЗ 2108: что нужно знать

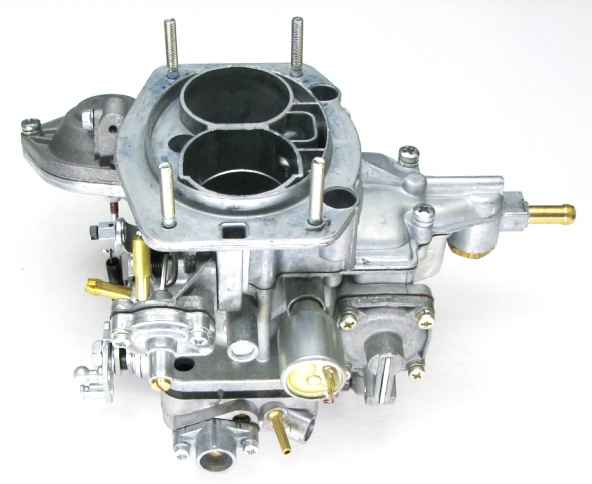

Прежде всего, на «восьмерке» стоит карбюратор Солекс 1107010 (Solex 1107010). На деле, с учетом популярности 1.5 — литровой версии данного автомобиля, особым спросом среди автолюбителей пользуется карбюратор Солекс 21083.

Данное решение представляет собой эмульсионное устройство, имеющее 2 камеры. Дроссельная заслонка механическая, с тросовым приводом. Нижняя камера имеет заслонки, а также поплавковая секция. Еще в этой камере есть корпус с диффузорами.

В верхней камере реализована крышка, закрывающая корпус, а также  топливные штуцеры. Крышка имеет шпильки для крепления воздушного фильтра, а еще на крышке имеется фланец.

Конструкция, которую имеет карбюратор Солекс 1107010, предполагает наличие основных элементов:

  • ускорительного насоса;
  • поплавкового устройства;
  • системы управления дросселем;
  • принудительной системы экономайзера ХХ;
  • камер и дозирующих механизмов камер;
  • пускового устройства с ручным управлением;
  • эконостата и системы холостого хода.

Если коротко, через впускной коллектор в цилиндры двигателя подается смесь топлива и воздуха, которую формирует карбюратор. Общий принцип работы карбюратора 2108 (по аналогии работает и карбюратор 2109) заключается в том, что сначала топливо через клапан и фильтр подается в поплавковое устройство.

Нужный уровень бензина в двухсекционной камере обеспечивает игольчатый клапан. Из камеры топливо через топливные жиклеры карбюратора попадет  в эмульсионные колодцы, где происходит смешивание с воздухом. Воздух подается через воздушные жиклеры. Далее топливно-воздушная смесь подается диффузоры.

Кстати, при запуске «на холодную» происходит принудительное обогащение смеси за счет пускового механизма (ручной подсос) . Когда водитель вытягивает подсос, воздушная заслонка закрывается, а камера слегка приоткрывается. Во впускном коллекторе увеличивается разрежение и направляется в полость пускового механизма.

Диафрагма механизма за счет разрежения приоткрывает пусковой зазор (немного приоткрывается воздушная заслонка). Далее, при задвигании ручки подсоса, происходит уменьшение пусковых зазоров. Если же погазовать при вытянутом подсосе,  заслонка 2-ой камеры закрывается, а заслонка 1-ой камеры открывается. Благодаря такой работе на холодном моторе ездить более комфортно, машина не дергается, нет провалов и т.

д.

Горючее из эмульсионной камеры  отбирает механизм холостого хода. Топливо подается через жиклеры ХХ, смешиваясь с воздухом. Далее смесь поступает через отверстие под дроссельную заслонку.

Пара винтов контролирует открытие дросселя в режиме холостого хода. Если заслонка второй камеры приоткрыта, рабочая смесь подается через отверстие. В случае, когда открыта заслонка первой камеры, смесь пройдет через вертикальный зазор.

  • Еще отметим, что если рассматривать ВАЗ 2108 Солекс, карбюратор имеет электромагнитный клапан. Этот клапан нужен, чтобы перекрыть подачу бензина в первую камеру. Если точнее, в переходное устройство первой камеры и устройство холостого хода.

Пока на клапан не подается напряжение, он закрыт. Клапан открывается только тогда, когда обороты меньше 1.9 тыс. об/мин или при нажатии на педаль газа. В момент выключения зажигания и при наборе оборотов выше 2.1 тыс. об/мин электромагнитный клапан закрывается.

Чтобы карбюратор нормально работал, важную роль играет ускорительный насос. Этот насос диафрагменный, имеет привод механического типа. Насос имеет 2 клапан (один в распылителе и второй в канале).

Первый клапан открывается под давлением топлива. Если же бензин не подается, клапан автоматически закроется. Этот клапан исключает подсос воздуха и не позволяет топливу вытекать из каналов. Второй клапан (обратный клапан) соединяет полость насоса и поплавковый механизм. Когда водитель отпустит газ, камера наполнится топливом, обратный клапан открывается. Закроется этот клапан тогда, когда начнет подаваться топливо.

Также в устройстве насоса есть кулачок. Этот элемент нажимает на рычаг при открытии дроссельной заслонки. В свою очередь, рычаг соединен с диафрагмой. Это позволяет подавать горючее в камеры, карбюратора и обогатить смесь при разгоне.

Если же дроссельные заслонки открыты почти на максимум, в дело вступает экономайзер. Данное решение работает таким образом, что через шариковый клапан бензин забирается из поплавковой камеры, при этом клапан закрыт до момента, пока разрежение удерживает диафрагму.

Когда заслонки открываются, разрежение уменьшается. При этом горючее для обогащения попадает в эмульсионную секцию через экономайзер, то есть в обход главного жиклера.

Как почистить карбюратор 2108 своими руками

Как правило, на загрязнения карбюратора указывает то, что мотор «троит», увеличился расход топлива, упала мощность, появились рывки и провалы в движении, мотор с трудом заводится, нестабильно работает на ХХ и т.д.

При таких симптомах некоторые владельцы ошибочно полагают, что дозирующее устройство вышло из строя и выходом становится необходимость купить карбюратор 2108.

На самом деле карбюратор обладает отличной ремонтопригодностью, а причиной сбоев в работе зачастую становится грязь, а не поломки. В худшем случае, чтобы восстановить карбюратор 2108, купить нужно не само устройство в сборе, а только ремкомплект.

Так или иначе, на начальном этапе необходимо выполнить прочистку карбюратора. Также желательна настройка карбюратора 2108, регулировка карбюратора 2109 и т.

п., однако это потребует определенных навыков. Новичкам лучше обратиться к специалистам или изучить отдельный материал по данной теме.

  • Что касается чистки карбюратора, такую процедуру можно выполнить  самостоятельно в условиях обычного гаража. На практике, полная прочистка также предполагает снятие карбюратора, однако есть и другой способ — чистка карбюратора без снятия.

Для прочистки нужен особый очиститель, известный под названием «карбиклинер». Фактически, это активный очиститель в виде аэрозоля, который предлагают различные производители. В состав входят активные вещества, эффективно удаляющие загрязнения в карбюраторе.

Чтобы выполнить процедуру, потребуется:

  • снять крышку воздушного фильтра;
  • выкрутить держатель-заглушку на карбюраторе;
  • можно выкрутить электромагнитный клапан;
  • через насадку подать очиститель в каналы жиклеров и камеры;
  • параллельно следует обработать дроссельную и воздушную заслонку, а также другие элементы;
  • распылить средство, чтобы очистить карбюратор снаружи.

После нанесения, следует выждать 15 минут, чтобы загрязнения размягчились. Далее двигатель моно запускать, после вытянуть подсос и распылить очиститель в воздушные каналы и камеры карбюратора.

Бывает так, что процедуру нужно повторять 2-3 раза для получения необходимого результата. На практике, после очистки улучшается приемистость двигателя, мотор работает стабильнее на ХХ, пропадают рывки при разгоне, нет провалов на переходных режимах и т.д.

Если же говорить о разборке карбюратора для диагностики и ремонта, в общих чертах:

  • первым снимается электромагнитный клапан, извлекается топливный жиклер;
  • затем снимается крышка карбюратора;
  • далее выдавливается ось поплавков при помощи тонкой отвертки, поплавки снимаются;
  • теперь из-под крышки убирают прокладку, откручивается игольчатый клапан;
  • затем требуется снять крышку пускового механизма и диафрагму;
  • следующий шаг – снятие пробки топливного фильтра и рукоятки привода заслонки;
  • после снимается ускорительный насос и экономайзер.

После снятия можно дальше разбирать отдельные элементы, снимая с них винты, пружины и другие части (при такой необходимости). Завершает процесс извлечение топливных жиклеров, эмульсионных трубок и регулировочных винтов.

После выполняется дефектовка, чистка, обратная сборка и предварительная настройка. После необходима регулировка карбюратора. В результате устройство полностью работоспособно, а также отмечается заметное улучшение стабильности и качества работы двигателя.

Подведем итоги

С учетом вышесказанного становится понятно, что карбюратор на 2109 или ВАЗ 2108 представляет собой достаточно надежное устройство, которое в большей степени нуждается в периодической чистке и регулировке, чем в ремонте. При этом конструкция относительно простая,  обслуживать карбюратор могут даже автолюбители, которые не обладают опытом и профессиональными навыками.

В качестве итога отметим, что хотя карбюраторные дозирующие системы являются устаревшими и считаются менее экономичными, их неоспоримым преимуществом является возможность самостоятельного обслуживания и ремонта.

По этой причине карбюраторные двигатели, в том числе и ВАЗ 2108, остаются достаточно востребованными по сравнению с более совершенными, сложными и технологичными инжекторными аналогами.

Как сделасть своими руками ремонт ваз 21099 карбюратор

С выходом на рынок переднеприводного автомобиля ВАЗ широкое применение получили карбюраторы Солекс. Несмотря на то, что это надежные устройства на автомобиле ВАЗ 21099 карбюратор ремонт периодически требует.

Расположение карбюратора в автомобиле ВАЗ 21099

Устройство карбюратора и принцип работы

На фото представлен общий вид карбюратора с указанием основных узлов.

Внешний вид карбюратора автомобиля ВАЗ 21099(1)

Внешний вид карбюратора автомобиля ВАЗ 21099(2)

Детали и узлы внешнего обвеса карбюратора:

  • 1 – блок выполняющий подогрев дроссельной заслонки.
  • 2 – штуцер, через который происходит вентиляция картера двигателя.
  • 3 – крышка насоса ускорительного.
  • 4 – электромагнитный клапан.
  • 5 – крышка устройства
  • 6 – шпилька, крепящая воздушный фильтр.
  • 7 – рычаг, управляющий воздушной заслонкой.
  • 8 – крышка, предохраняющая пусковое устройство.
  • 9 – сектор, где расположен рычаг привода заслонок дросселя.
  • 10 – разъем датчика ЭПХХ.
  • 11 – винт для регулировки величину смеси при холостом ходе.
  • 12 – крышка для защиты экономайзера.
  • 13 – корпус устройства.
  • 14 – штуцер, через который подается топливо.
  •  15 – штуцер для отвода топлива.
  • 16 – винт (по стрелке) регулирующий состав смеси при холостом ходе.
  • 17 – штуцер, через который подается к вакуумному регулятору зажигания разрежения.

Принцип работы

Итак:

  • Через игольчатый клапан и сетчатый фильтр в поплавковую камеру карбюратора подается топливо, уровень которого поддерживается игольчатым клапаном. Оттуда топливо поступает посредством главных топливных жиклеров в эмульсионные колодцы.
    Здесь оно смешивается с воздухом, который поступает через главные воздушные жиклеры. Полученная эмульсия поступает в диффузоры карбюратора.
  • Из эмульсионного колодца топливо отбирает система холостого хода, далее оно проходит через жиклеры этой системы, смешивается с воздухом, поступающим от воздушного жиклера и широкой части диффузора. Полученная эмульсия поступает через отверстие под дроссельную заслонку.
  • Через впускной коллектор смесь, приготовленная в карбюраторе, попадает в цилиндры мотора автомобиля.

Регулировка карбюратора

Совет: При выполнении работ своими руками нельзя пользоваться открытым огнем и курить.

Регулировка уровня топлива в поплавковой камере

Наиболее сложной и важной регулировочной работой в карбюраторе является регулирование в поплавковой камере уровня топлива. Перед началом работы отсоединяется «- » клемма аккумуляторной батареи, снимается воздушный фильтр.
Для точной и правильной регулировки устройства лучше всего изготовить шаблон, который устанавливается на крышку карбюратора. Крышка располагается в горизонтальном положении поплавками вверх.
Если зазор по контуру между шаблоном и поплавками больше одного миллиметра, то необходимо выполнить регулировку его с помощью подгибания язычка и рычагами поплавков.
Порядок выполнения работ:

  • Снимается крышка карбюратора.
  • Вымеряется зазор между прокладкой и выступами, расположенными на нижней части поплавков. Он должен быть одинаковым у двух поплавков, а его значение не должно превышать одного миллиметра.
  • Если зазоры разные или больше допустимого значения, а разъемы пресс-формы относительно крышки карбюратора не параллельны, необходимо выполнить их регулировку, подогнув поплавки и язычок, упирающийся в хвостовик клапана.
  • Визуально проверяется уровень топлива. Крышка устанавливается и закрепляется на карбюраторе, подсоединяются шланги подачи и слива топлива, заводится двигатель автомобиля ВАЗ 21099.
    Одну-две минуты двигатель работает на холостом ходу, затем он глушится, отсоединяются шланги, снимается крышка. Измеряется расстояние между плоскостью корпуса и уровнем топлива.
    Оно должно быть 25,5 миллиметра. При отклонении регулировка повторяется.

Регулировка привода заслонки воздуха

Порядок выполнения работ:

  • Ослабляется болт, соединяющий тягу с рычагом привода заслонки для воздуха.
  • Рычаг проворачивается до полного открытия воздушной заслонки.
  • На приборной панели полностью утапливается ручка привода заслонки для воздуха.

Утопленная ручка привода заслонки для воздуха на приборной панели

  • Вытягивается полностью тяга и затягивается болт крепящий тягу с рычагом привода заслонки для воздуха.
  • Вытягивается ручка привода заслонки для воздуха до упора, что должно обеспечить закрытие заслонки.

Воздушная заслонка полностью закрыта

  • Если этого нет, необходимо оболочку тяги отсоединить, и перемещая ее добиться, чтобы дроссельная заслонка полностью закрылась и зафиксировать ее болтом.

Регулировка привода заслонки дросселя

Если гайка позиции 1 заворачивается – заслонка открывается, гайка позиции 2 заворачивается – заслонка закрывается.

Регулировка привода заслонки дросселя

Порядок выполнения работ:

  • До упора нажимается педаль акселератора. В этом случае полностью открывается заслонка первой камеры дросселя.
    Определяется это перемещением в крайнее положение сектора управления заслонками дросселя.
  • Педаль акселератора отпускается, тогда должна закрыться заслонка дросселя первой камеры, а сектор управления заслонками дросселя должен до упора переместиться в другую сторону. Если этого нет, необходимо отрегулировать привод.
  • Ослабляется одна гайка, другая заворачивается до тех пор, пока заслонка дросселя будет полностью открываться и закрываться. Затягивается гайка, которая раньше была ослаблена.

Подробнее регулировку карбюратора можно увидеть на видео.

Ремонт карбюратора автомобиля ВАЗ 21099

Под ремонтом карбюратора на автомобиле ВАЗ 21099 подразумеваются работы, которые заключают в себе чистку основных систем и замену элементов, вышедших из строя. Необходимо приобрести ремонтный комплект для карбюратора, установленного в машине ВАЗ 21099.
Сюда входят: жиклеры, прокладки для уплотнения, пусковое устройство, ускорительный насос.

Совет: Если нет необходимости воздушную и дроссельную заслонки лучше не снимать, некачественная установка в дальнейшем может, во время работы, привести к их заеданию.

Порядок разборки карбюратора

На автомобиле ВАЗ 21099 ремонт карбюратора начинается с его разборки:

  • Из карбюратора выкручивается электромагнитный клапан и извлекается топливный жиклер из его корпуса.
  • Снимается крышка карбюратора и аккуратно, не повредив поплавок, откладывается в сторону.
  • Снимается поплавок. С помощью шила выдавливается фиксирующая его ось, и деталь свободно снимается.

Вынимается ось и снимается поплавок

  •  Удаляется уплотнительная прокладка.
  • Отворачивается топливный клапан.
  • Снимается крышка пускового устройства и извлекается диафрагма.
  • Отворачивается с боку крышки топливный фильтр.
  • При необходимости снимается сектор привода дроссельными заслонками. Для этого отворачивается гайка крепления, вынимается шарик с пружиной и удаляется рычаг.
  • Аккуратно поддеваются отверткой и вытаскиваются распылители ускорительного насоса.
  • Разбирается ускорительный насос, снимаются пружина и диафрагма.

Удаленные из карбюратора пружина и диафрагма (по стрелкам)

  • Аналогично разбирается экономайзер мощностных режимов. Если под крышкой устройства установлена пластмассовая заглушка, она просто удаляется.
  • Выкручиваются эмульсионные трубки. Корпус карбюратора переворачивается, и вытряхиваются, предварительно выкрученные, основные топливные жиклеры.
  • Снимается провод датчика винта, регулирующего количество смеси.

Устранение неисправностей

При выполнении всех работ самостоятельно цена ремонта карбюратора ВАЗ 21 099 будет значительно ниже, чем такую же работу выполнит специалист. В справочниках по ремонту автомобилей существует инструкция, облегчающая проведение ремонта в домашних условиях.
Итак:

  • Промывается в ацетоне и продувается сжатым воздухом топливный жиклер.
  • Меняется на новую уплотнительная прокладка, в случае ее повреждения.
  • Следует обратить внимание на плоскости соединения корпуса с крышкой. Если отпечатки от соединения деталей не сплошные, это указывает на износ привалочной поверхности.
    В этом случае нужно притереть плоскость корпуса или крышки.
  • Проверяется работа топливного клапана. Игла его входит без заедания, нельзя допустить большого поперечного люфта.
    По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.
  • Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность.
    Пружина должна быть не сильно вытянута.
  • Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
  • Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
  • Крышка насоса промывается ацетоном.

Карбюратор ВАЗ 21099 ремонт завершен, сборка осуществляется в последовательности обратной разборке.

Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

Регулировка пускового устройства карбюратора обеспечивает уверенный пуск холодного двигателя.
Регулируют пусковое устройство на снятом карбюраторе.

Перед регулировкой проверьте состояние диафрагмы пускового устройства, отвернув четыре винта и сняв крышку пускового устройства. Дефектную диафрагму замените.

1. Поверните рычаг привода воздушной заслонки против часовой стрелки до упора. При этом воздушная заслонка должна полностью закрыться.

2. Нажмите до упора на шток пускового устройства. Воздушная заслонка должна приоткрыться на (3,0+0,2) мм (пусковой зазор воздушной заслонки для карбюратора 2108-1107010).

ПРИМЕЧАНИЯ
Пусковые зазоры воздушной заслонки для карбюратора 2108-1107010 можно измерить хвостовиком сверла соответствующего диаметра.
Пусковые зазоры, мм:
карбюратор 21081-1107010:
воздушной заслонки. 2,7
дроссельной заслонки первой камеры. 1
карбюратор 21083-1107010:
воздушной заслонки. 2,5+0,2
дроссельной заслонки
первой камеры. 1,1+0,05

3. Если пусковой зазор воздушной заслонки отличается от указанного, ослабьте затяжку контргайки и…

4. … отрегулируйте пусковое устройство винтом. При выворачивании винта зазор увеличивается, при заворачивании — уменьшается.

5. Полностью закройте воздушную заслонку. При этом дроссельная заслонка первой камеры должна быть приоткрыта на 0,85 мм (пусковой зазор дроссельной заслонки первой камеры для карбюратора 2108-1107010).

6. Если пусковой зазор дроссельной заслонки первой камеры карбюратора 2108-1107010 отличается от указанного, отрегулируйте его регулировочным винтом при открытия дроссельной заслонки первой камеры. При выворачивании винта пусковой зазор уменьшается, при заворачивании — увеличивается.

Цель регулировки — установка пусковых зазоров («А», «Б») для обеспечения нормальной работы системы пуска и как следствие уверенного и стабильного запуска холодного двигателя.

Зазор «Б», между кромкой дроссельной заслонки и стенкой первой камеры карбюратора, появляется при полностью вытянутой ручке «подсоса», и закрытой воздушной заслонке (пусковое устройство взведено и готово к работе).

Зазор «А», появляется при запуске двигателя и срабатывании диафрагменного механизма пускового устройства между кромкой воздушной заслонки и стенкой первой камеры.

При возникновении неисправности пускового устройства или неверной его регулировке вполне возможно, что холодный двигатель автомобиля не запустится или запустится, но с трудом, будет «заливать» свечи зажигания.

— шлицевая отвертка (3мм)

— рожковый ключ (7мм)

— рожковый ключ (8мм)

— тахометр (мультиметр, автотестер работающие в режиме тахометра)
Для проведения регулировки не снимая карбюратор с двигателя.

Если тахометра нет, можно попробовать провести регулировку на слух, но это в том случае, если вы уже имели дело с регулировкой и настройкой карбюраторов и можете различить 3000 оборотов в минуту двигателя и 3500 оборотов в минуту. Такая регулировка в принципе возможна, но будет весьма приблизительной. Проще провести регулировку пускового устройства со снятием карбюратора с двигателя.

— набор круглых щупов или отрезки проволоки диаметром 0.85, 1.0, 1.1, 2.5, 2.7, 3.0 мм в зависимости от модели карбюратора.

Перед регулировкой проводим проверку , вдруг пусковое устройство в порядке и мы зря на него грешим.

Проверка работы пускового устройства карбюратора 2108, 21081, 21083 Солекс

1. Снимаем крышку корпуса воздушного фильтра.

2. Полностью закрываем воздушную заслонку , вытянув «подсос».

3. Помощник запускает двигатель, а мы смотрим на карбюратор сверху.

Если пусковое устройство карбюратора исправно, то во время пуска (после первых вспышек) оно будет приоткрывать воздушную заслонку на небольшой угол (пусковой зазор).

Пусковой зазор «А»

Если такого явления вы не наблюдаете, то вывода всего два — либо пусковое устройство не отрегулировано, либо прохудилась его диафрагма.

Можно принять во внимание еще такие версии — не до конца завернуты винты крепления крышки пускового устройства, плоскость крышки деформирована по каким-то причинам и не плотно прилегает к корпусу устройства чем и разгерметизирует всю систему.

Регулировку проводим как указано ниже, винты затягиваем, диафрагму меняем, крышку шлифуем или меняем на новую.

Регулировку проводим на не прогретом двигателе.

— Снимаем корпус воздушного фильтра.

Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка пускового устройства карбюратора Солекс без снятия его с двигателя

Подключаем тахометр

порядок подключения тахометра

Если есть тахометр, встроенный в щиток приборов панели, то можно использовать его.

Вытягиваем до упора рукоятку привода воздушной заслонки карбюратора («подсос»)

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта (вид на карбюратор сверху)

Воздушная заслонка полностью перекрывает сечение первой камеры карбюратора.


Запускаем двигатель

Нажимаем на край воздушной заслонки карбюратора отверткой и приоткрываем ее на 1/3 (30 0 )

Приоткрываем воздушную заслонку карбюратора 2108, 21081, 21083 Солекс приблизительно на 30 градусов (1/3)

Вращаем регулировочный винт

Рожковым ключом на 7 мм вращаем регулировочный винт положения (приоткрытия) дроссельной заслонки под рычагом управления воздушной заслонкой и устанавливаем частоту вращения коленчатого вала двигателя 3200 — 3400 оборотов в минуту.

Винт приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Отпускаем воздушную заслонку

Вращаем другой регулировочный винт

Вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения до 2800 — 3000 оборотов в минуту.

Регулировочный винт пускового устройства карбюратора 2108, 21081, 21083 Солекс



Удерживая винт отверткой затягиваем контргайку

Регулировка завершена.

Перед поведением регулировки следует напомнить, что на карбюраторе 2108, 21081, 21083 «Солекс» при полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть слегка приоткрыта, второй камеры полностью закрыта.

Снимаем корпус воздушного фильтра

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Снимаем карбюратор с двигателя

Закрываем воздушную заслонку

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора (воздушная заслонка полностью закрыта).

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

Проверяем пусковой зазор у кромки дроссельной заслонки

Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор.
(измеряем его щупом или проволокой).

Дроссельная заслонка второй камеры полностью закрыта.

пусковой зазор «Б»

Пусковой зазор «В». Карбюратор 2108 — 0.85 мм , 21081 — 1.0 мм , 21083 — 1.1 мм .

Регулируем пусковой зазор регулировочным винтом

Вращаем его или рожковым ключом на 7 мм, или шлицевой отверткой (3 мм).

Винт регулировки приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Перемещаем шток пускового устройства

Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.

Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

Карбюратор 2108, 21081, 21083 Солекс перед нажатием на шток пускового устройства

На изображении карбюратор 21083 «Солекс» после нажатия на шток пускового устройства.

Карбюратор 2108, 21081, 21083 Солекс после нажатия на шток пускового устройства

Зазор воздушной заслонки «А». Карбюратор 2108 — 3 мм , 21081 — 2.7 мм , 21083 — 2.5 мм .

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства
Предварительно ослабляем его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

Регулировочный винт пускового устройства

Устройство, назначение, принцип действия системы пуска карбюратора 2108, 21081, 21083 «Солекс» описаны на странице «Пусковое устройство карбюратора Солекс».

Регулировка пускового устройства ВАЗ 2108

Общие сведения

Регулировка пускового устройства производится на снятом карбюраторе.
Перед регулировкой проверьте состояние диафрагмы пускового устройства, отвернув четыре винта и сняв крышку. Замените дефектную диафрагму.

дроссельной заслонки первой камеры

дроссельной заслонки первой камеры

Пусковые зазоры можно измерить сверлом соответствующего диаметра, используя его в качестве калибра.

Порядок выполнения

1. Поверните рычаг привода воздушной заслонки против часовой стрелки до упора. При этом воздушная заслонка должна полностью закрыться.

2. Нажмите на шток пускового устройства до упора. Воздушная заслонка должна приоткрыться на 3,0±0.2 мм (пусковой зазор воздушной заслонки). Пусковой зазор дан для карбюратора 2108-1107010 (см. примечание).

3. Если пусковой зазор воздушной заслонки отличается от указанного, ослабьте затяжку контргайки.

4. . и отрегулируйте его винтом. При отворачивании винта зазор увеличивается, при заворачивании уменьшается.

5. Полностью закройте воздушную заслонку. При этом дроссельная заслонка первой камеры должна приоткрыться на 0,85 мм (пусковой зазор дроссельной заслонки первой камеры). Пусковой зазор дан для карбюратора 2108-1107010.

6. Если пусковой зазор дроссельной заслонки первой камеры отличается от указанного, отрегулируйте его регулировочным винтом приоткрытия дроссельной заслонки первой камеры. При отворачивании винта пусковой зазор уменьшается, при заворачивании увеличивается.

Видео про «Регулировка пускового устройства» для ВАЗ 2108

Холодный ПУСК. Ремонт и РЕГУЛИРОВКА Пускового Устройства!
Поиск причины НЕИСПРАВНОСТИ Пускового Устройства СОЛЕКСа!
О ПУСКОВЫХ ЗАЗОРАХ просто «НА ПАЛЬЦАХ»

4.7. Регулировка пускового устройства

Отрегулировать пусковое устройство можно как на снятом карбюраторе, устанавливая величину пусковых зазоров воздушной и дроссельной заслонок первичной камеры, так и непосредственно на автомобиле по частоте вращения коленчатого вала или содержанию СО в отработавших газах.

Для регулировки первым способом снимите карбюратор с двигателя (см. раздел 4.5 «Снятие и установка карбюратора»), Затем переверните карбюратор дроссельными заслонками вверх и поверните против часовой стрелки до упора рычаг 6 управления воздушной заслонкой (см. рис. 5). Проконтролируйте хвостовиком сверла зазор С у нижней (по направлению движения воздуха) кромки дроссельной заслонки 16 первичной камеры. Зазор у разных модификаций карбюраторов различен (см. табл. 1). При необходимости отрегулируйте зазор, вращая регулировочный винт 13.

ВНИМАНИЕ!
Регулировочный винт 13 довольно туго ввернут в резьбовое отверстие рычага привода дроссельной заслонки, а после длительной эксплуатации может и приржаветь. Поэтому предварительно строньте его с места рожковым ключом на 7 мм, а затем вращайте отверткой, вставленной в шлиц на резьбовом хвостовике винте.

Не отпуская рычаг 6, переместите рукой шток 5 до упора в торец регулировочного винта 4 и проконтролируйте зазор В у нижней кромки воздушной заслонки 7. Этот зазор так же, как и для дроссельной заслонки, разный (см. табл.1) для каждой модификации карбюратора. При необходимости отрегулируйте зазор, вращая регулировочный винт 4 и предварительно ослабив контргайку.

Быстрее можно отрегулировать пусковое устройство непосредственно на автомобиле, контролируя частоту вращения коленчатого вала тахометром (например, в составе автотестера или муль- тиметра). Пустите двигатель со снятым воздушным фильтром (см. раздел 4.4 «Снятие и установка крышки карбюратора») и на панели приборов полностью вытяните на себя рукоятку привода управления воздушной заслонкой. Приоткрывая воздушную заслонку лезвием отвертки на 2/3 ее хода, винтом 13 установите частоту вращения коленчатого вала 2800-3000 мин. Затем отпустите воздушную заслонку и винтом 4 установите частоту вращения меньше исходной на 100 мин.

ВНИМАНИЕ!
Будьте осторожны, регулируя пусковое устройство на работающем двигателе! Если любые мелкие предметы попадут в карбюратор и затем во впускной тракт, двигатель немедленно выйдет из строя.

Существует и другой способ регулировки пускового устройства непосредственно на автомобиле, однако менее доступный индивидуальному владельцу, так как требует применения газоанализатора. Пусковое устройство регулируют по содержанию в отработавших газах СО, которое у двигателя, работающего с полностью вытянутой рукояткой управления воздушной заслонкой, должно составлять примерно 8%. Если концентрация СО меньше этого значения, регулировочный винт 4 заворачивают, прикрывая воздушную заслонку, а если больше — отворачивают.

ВНИМАНИЕ!
По окончании регулировки не забудьте затянуть контргайку регулировочного винта.

Полуавтоматическое пусковое устройство регулируют несколько иначе, чем устройство с ручным управлением. Перед регулировкой устройства на снятом с двигателя карбюраторе поверните один раз сектор управления дроссельными заслонками до упора, чтобы механизм занял исходное положение и воздушная заслонка полностью закрылась. Затем переместите шток 20 (см. рис. 6) до упора влево, нажав пальцем на специально для этой цели установленную на свободном конце штока пятку и преодолевая усилие пружины 19. При этом положении штока 20 пусковой зазор воздушной заслонки регулируйте упорным винтом, установленным в пятке штока (у двухступенчатого полуавтоматического устройства такого винта нет и поэтому на рис. 6 он не показан), а зазор дроссельной заслонки первичной камеры — винтом 23.

При регулировке двухступенчатого пускового устройства перемещайте шток 20 до момента соприкосновения (ощущается по возрастанию усилия перемещения штока) тарелки диафрагмы 11 и конца регулировочного винта 8, ввернутого в плунжер 6.

Момент соприкосновения деталей соответствует первому фиксированному положению воздушной заслонки, при котором зазор у ее кромки должен составлять 2,5 мм. При необходимости его регулировки полностью отверните колпачок-упор 7 и через открывшееся отверстие отверткой с узким лезвием вращайте в нужную сторону регулировочный винт 8. Вворачивайте винт в плунжер 6, чтобы уменьшить пусковой зазор, и выворачивайте — чтобы увеличить. Во время этой операции плунжер 6 необходимо удерживать от проворачивания специально изготовленным трубчатым приспособлением — два выступа на его торце входят в соответствующие пазы плунжера.

Затем навинтите на крышку диафрагменного механизма колпачок- упор 7 и нажмите на пятку штока до упора. Проконтролируйте пусковой зазор при втором фиксированном положении воздушной заслонки и при необходимости добейтесь его величины 6,0 мм, вращая в ту или иную сторону колпачок-упор 7.

Непосредственно на автомобиле одноступенчатое пусковое устройство регулируют теми же способами, что и устройство с ручным приводом, с помощью тахометра или газоанализатора. Для регулировки двухступенчатого пускового устройства газоанализатор потребуется обязательно, так как основная цель применения второй ступени — снижение токсичности отработавших газов на режиме пуска и прогрева. В этом случае пустите двигатель со снятым воздушным фильтром и, приоткрывая воздушную заслонку отверткой до получения зазора не менее 8 мм, установите винтом 23 (см. рис. 6) частоту вращения коленчатого вала 2800-3200 мин. Затем пережмите шланг 4 к буферной емкости и проверьте второй пусковой зазор. В этом положении концентрация СО в отработавших газах должна быть в пределах 2,0-3,0%.

При необходимости отрегулируйте зазор и концентрацию СО колпачком-упором 7. Освободите шланг 4 и проверьте первый пусковой зазор. Концентрация СО должна быть около 8%. Регулировку проводите винтом 8, отвернув колпачок-упор 7.

ВНИМАНИЕ!
Перед отворачиванием колпачка, чтобы не повторять регулировку зазора второй ступени, запомните число оборотов и впоследствии заверните колпачок на ту же величину.

Биметаллическая пружина полуавтоматического пускового устройства имеет определенные характеристики, заложенные при ее изготовлении, и в эксплуатации не требует регулировки. Но для того, чтобы пусковое устройство обеспечивало оптимальные углы открытия заслонок в зависимости от температуры прогреваемого двигателя, пружину нужно правильно установить. Для контроля правильности ее установки на корпусе 1 пускового устройства (рис. 26) и корпусе 3 жидкостной камеры выполнены установочные выступы, а на корпусе 2 биметаллической пружины выбита метка. Все три установочных элемента, показанные на рисунке стрелками, при сборке пускового устройства должны быть совмещены. При несовпадении меток сначала ослабьте три винта 4 крепления корпуса 2 и поверните его до совмещения метки с выступом на корпусе 1. Затяните винты 4, ослабьте болт 5 и поверните корпус 3 до совмещения его выступа с меткой на корпусе 2.

Рис. 26. Проверка правильности установки биметаллической пружины полуавтоматического пускового устройства: 1 — корпус пускового устройства; 2 — корпус биметаллической пружины; 3 — корпус жидкостной камеры; 4 — винты крепления корпуса биметаллической пружины; 5 — болт крепления жидкостной камеры.

Для контроля правильности установки биметаллической пружины пустите холодный двигатель и через 15-20 с проверьте частоту вращения коленчатого вала, которая должна быть (2500±300) мин. После полного прогрева двигателя она должна снизиться до (850±50) мин. Если при правильно отрегулированных пусковых зазорах воздушной и дроссельной заслонок частота отличается от указанной, повторите установку меток пускового устройства. Если и повторная установка не дает желаемого результата, биметаллическая пружина, видимо, повреждена и ее необходимо заменить.

Сайт работает с 20 августа 2000 года. © 2000—2013 «AUTOCRY»
Хостинг VPS сервер

Устройство карбюратора ВАЗ 2109 радует своей простотой

Ранее мы уже поднимали тему карбюраторов для этого популярного российского автомобиля ВАЗ 2109. Они просты по своей конструкции, и большинство автомобилистов прекрасно знакомы с внутренним устройством этой важной детали авто. Но, для наглядности, мы решили продемонстрировать вам всё более подробно.

Схема карбюратора ВАЗ 2109

Здесь показан стандартный ВАЗовский карбюратор. Демонстрируем вид слева.

Под номером один мы видим воздушную заслонку.
Пусковому устройству достался номер два, а третий – датчик количества смеси.
За ускорительным насосом здесь закреплён четвёртый номер, а пятый за электромагнитным клапаном. Да, чуть не забыли про крышку карбюратора – номер шесть.

Вот такая нехитрая система.

Далее – правая сторона:

В общем – не намного сложнее. Начнём с камер. Первая и вторая камеры находятся под соответствующими номерами. Третий достался распылителю ускорительного насоса, за пробкой фильтра закреплён номер четыре, пятёрка досталась рычагу привода дроссельных заслонок второй камеры.

6 – собственно рычаг привода дроссельных заслонок, а 7 – сектор привода дроссельных заслонок. И последний, восьмой номер – рычаг привода воздушной заслонки.

Как вы можете наблюдать, устройство карбюратора ВАЗ 2109 очень простое и понятное любому человеку, хоть немного разбирающемуся в автомеханике.

Обеспечение правильной работы карбюратора ВАЗ 2109

Чтобы работа карбюратора ВАЗ 2109 продолжалась без сбоев как можно дольше, старайтесь не перегружать автомобиль.

Среди советов автолюбителям встречаются следующие:

  • Крайне не рекомендуется снятие воздушной и дроссельной заслонок.
  • Не стоит также отворачивать винты, которые их крепят.

Основной принцип работы карбюратора ВАЗ 2109 ничем не отличается от любого стандартного карбюратора.

ВАЗовские запчасти, как и сам автомобиль «Лада Самара», очень распространены, потому, если что-то, и, в частности, карбюратор – выйдет из строя, найти нужную деталь совсем не сложно. Они продаются в автомобильных магазинах и на рынках. К тому же сейчас очень много предложений в Интернете.

К тому же, если вдруг что-то случилось, то ремонт карбюратора ВАЗ 2109 не так дорог, как могло бы показаться. Ремонт и регулировка карбюратора ВАЗ 2109 стоят достаточно доступно в большинстве регионов. Так что, если вдруг вы надумали делать тюнинг ВАЗ 2109, то знайте, что это не проблема.

Регулировка карбюратора (например, холостого хода) вам обойдётся вообще в копейки. Да и в любом случае, это куда выгоднее, чем покупать новый, после неправильной эксплуатации того, что есть.

А вот видео о том как отрегулировать правильно холостой ход:

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S 2 декабря, 2013

Опубликовано в: Российские автомобили

Метки: Как устроен автомобиль, Наши авто

Регулировка карбюратора ВАЗ 2107 устройство и настройка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. В сегодняшней статье мы рассмотрим, как происходит регулировка карбюратора ВАЗ 2107 и что для этого требуется. В первую очередь необходимо отметить, что разные типы карбюраторов кардинально непохожи друг на друга, и не только потому, что их устанавливают на разные модели авто.

Настройка и регулировка карбюратора ВАЗ 2107

В случае с ВАЗ 2107 разновидности карбюраторов распределяются по их типу, некоторые устанавливаются на ВАЗ 2105, другие на ВАЗ 2106 старого образца и другой тип карбюраторов на эти же модели только нового образца.

Устройство карбюратора ВАЗ 2107

Карбюратор включает в свой состав множество различных деталей, многие из которых не только неизвестны, но и непонятны простому автолюбителю, но некоторые из этих узлов мы все же назовем.

  • Поплавковая камера;
  • автономный узел холостого хода;
  • узел дозировки;
  • система перехода между двумя камерами;
  • клапан закрытия холостого хода;
  • заслонка дросселя;
  • отсек вывода газов из картера;
  • система обогащения — эконостат.

Карбюратор этой модели оснащен устройствами, обеспечивающими и распределяющими горючую смесь по его системе.

Такие устройства делятся на следующие системы:

  • Обеспечение безупречного пуска и прогревания движка;
  • система поддержания равномерного уровня горючего;
  • насос ускоритель;
  • система обеспечения равномерного холостого хода.
  • Камеры дозировки, в ней размещены воздушные и топливные жиклеры, трубочка для эмульсии, рассекатель ВТС, шахта колодца и диффузор.

До того как, проводить чистку и регулировку карбюратора ВАЗ 2107, нужно его осмотреть, и определится, какие именно узлы следует ремонтировать, а какие работают нормально. Особую осторожность необходимо проявить в работе с системой дозирования.

Как отрегулировать карбюратор ВАЗ 2107

До того, как регулировать какой-либо карбюратор, не важно какой, установленный на ВАЗ 2107 или возможно какой-то другой нужно знать, что все настройки должны производиться согласно стендовой схеме, в которой указаны все требуемые параметры.

Регулировка и установка параметров на карбюратор ВАЗ 2107 производится идентично всем другим видам карбюраторов. Эти действия являются обыкновенным техобслуживанием, которое необходимо проходить в определенный срок. Согласно рекомендациям профессионалов, его процедуру желательно выполнять раз или два в сезон.

Настройка карбюратора 2107, делится на следующие типы работ:

  • Промывка и очистка агрегата снаружи;
  • визуальный осмотр тех пригодности узлов и элементов карбюратора;
  • промывка и продувка сетчатого фильтра;
  • очистка и мойка поплавковой камеры;
  • прочистка и продувка воздушных и топливных жиклеров;
  • настройка параметров поплавковой системы;
  • регулировка системы пуска;
  • регулировка системы, отвечающей за холостой ход.

Как проверить сетчатый фильтр?

Сначала требуется, наполнить поплавковую камеру бензином. От этих действий должен закрыться запорный клапан, потом вручную отодвигаем верхушку сетчатого фильтра, снимаем клапан и промываем его специальной жидкостью или растворителем.

Чтобы эффект от чистки получился как можно лучше нужно продуть клапан с помощью сжатого воздуха.

Если двигатель работает с перебоями и причиной этому стало загрязнение карбюратора, то в первую очередь, прежде чем начинать его регулировать, нужно проверить состояние сетчатого фильтра.

Потому как основной причиной неправильной работы силового агрегата является плохой проток горючего, поэтому желательно, регулярно, проверять фильтр.

Выполнять очистку дна поплавковой камеры тряпкой нельзя, так как от нее могут остаться нитки на дне, которыми в итоге засорятся жиклеры. Чтобы этот узел правильно очистить нужно, использовать резиновую грушу и воздух под давлением.

Груша также пригодится для проверки запорной иглы на утечки воздуха. Давление, которое создается при сжимании этой оснастки руками примерно такое же что создает бензонасос.

Очень важно следить за тем, чтобы в момент монтажа на место крышки карбюратора поплавки были установлены правильно, то есть вверх. Когда ее будете устанавливать, должно чувствоваться небольшое давление.

В это время также нужно слушать, нет ли шипения воздуха с карбюратора, так как утечек не должно происходить. В процессе установки будет чувствоваться определенное давление. Если все же появились посторонние звуки, похожие на травление воздуха, то необходимо сменить корпус клапана и иглу.

Настройка поплавковой камеры

Чтобы правильно произвести регулировку поплавковой камеры требуется проделать дальнейшие шаги:

Выполнить проверку поплавка и убедится в целостности его крепежного кронштейна.

Если его геометрия изменилась, значит требуется произвести его рихтовку. Эти действия производятся обязательно, так как форма крепления влияет на корректное погружение поплавка в камерный отсек.

Настройка карбюратора ВАЗ 2107 – поплавковая камера с клапаном игольчатого закрывания.

Демонтируем крышку поплавкового отсека и убираем ее, чтобы не мешала. Далее, необходимо аккуратно вздернуть язычок крепления. Это выполняется таким образом, чтобы между поплавком и уплотнением крышки появился зазор в шесть, семь миллиметров.

После того как поплавок потонул зазор должен быть 1–2 мм. Если зазор стал в несколько раз больше, тогда нужно просто заменить иглу.

Когда клапан с иглой находится в открытом состоянии, то зазор между иголкой и поплавком обязан быть около пятнадцати миллиметров. При выполнении этой работы, полностью снимать карбюратор нет необходимости.

Регулировка системы пуска и настройка холостого хода ВАЗ 2107

Перед началом регулировки этой системы, надобно снять фильтр очистки воздуха, завести движок и вытянуть рычаг подсоса.

Нужно выставить уровень мощности движка три, три с половиной тысячи об/мин, немного приоткрыв задвижку. Затем закрываем ее и выполняем настройку оборотов на триста единиц меньше, чем было изначально

Самостоятельную регулировку холостого хода карбюратора ВАЗ 2107 требуется выполнять только предварительно прогрев автомобиль. Проворачивая регулировочный винтик качества, нужно добиться такого момента, чтобы получилось максимальное число оборотов.

Потом проворачивая винтик количества настраиваем обороты движка до необходимого нам значения. После чего регулировка карбюратора ВАЗ 2107 считается завершенной. Удачной дороги и без поломок.

Чистка карбюратора ВАЗ-2109: устройство, регулировка, советы слесарей

Карбюратор «Солекс» ВАЗ-09 имеет достаточно сложное устройство с массой внутренних каналов. Главная функция карбюратора — приготовление воздушно-топливной смеси для питания двигателя. Нередко внутренние каналы и жиклеры забиваются грязью — тогда работа двигателя нарушается. Появляются провалы, двигатель троит, не работает на холостом ходу, глохнет при нажатии на педаль газа. Чтобы избавиться от всех этих неприятных моментов, нужна регулярная чистка карбюратора ВАЗ-2109. Вопреки сложившемуся мнению, что с карбюратором могут справиться только специалисты, выполнить чистку и настройку способен владелец самостоятельно.

Устройство

Если сравнивать «Солекс» с «Озоном», то первый отличается тем, что состоит из двух частей: крышки и основного корпуса. Механизм имеет определенные конструктивные особенности, однако в нем есть все, что должно быть в любом нормальном карбюраторе. «Солекс» для переднеприводных моделей ВАЗ представляет собой двухкамерный карбюратор эмульсионного типа. Камеры открываются последовательно. Чтобы двигатель работал максимально стабильно, эти модели снабжены системой подогрева от охлаждающей системы автомобиля.

Чтобы карбюратор мог полноценно готовить смесь для разных режимов работы двигателя и оптимального дозирования, его оснастили следующими системами. Так, «Солекс» оснащена главной основной дозирующей системой, которая имеется в обоих камерах. Главная дозирующая система представляет собой внутренние каналы карбюратора, а также воздушные и топливные жиклеры, диффузоры и эмульсионные трубки.

Для того чтобы силовой агрегат мог работать на холостом ходу, карбюратор оснастили отдельной независимой системой холостого хода. Она также состоит из каналов внутри корпуса, воздушного и топливного жиклера. Эта система — главный недостаток «Солекса». Система холостого хода часто засоряется, а восстановить нормальную работу двигателя помогает только чистка карбюратора ВАЗ-2109.

Когда водитель начинает движение с холостого хода, главная дозирующая система вступает в работу не сразу. Чтобы не возникало провалов, карбюратор оснащен переходной системой. Она реализована в виде каналов ниже дроссельных заслонок. Имеется переходная система для первой и второй камеры.

Для того чтобы обогащать топливную смесь при резком нажатии на газ, «Солекс» оснащен ускорительным насосом. Этот механизм позволяет исключить провалы. Для обогащения смеси на высоких оборотах в режиме максимальных нагрузок предусмотрен экономайзер мощностных режимов.

Для запуска двигателя зимой инженеры реализовали пусковое устройство. Оно представляет собой воздушную заслонку и непосредственно механизм пускового устройства. Кроме того, в карбюраторе имеется поплавковая камера с двойным поплавком, а также игольчатый клапан. Благодаря этому в поплавковой камере всегда поддерживается один и тот же уровень топлива.

Основные неисправности

Даже незначительные неисправности всегда отражаются на работе силового агрегата. Двигатель может остановиться при сбросе газа, мотор может работать с перебоями. Возможна потеря мощности и высокий расход топлива. Многие из проблем решаются чисткой и регулировкой карбюратора ВАЗ-2109.

Среди неисправностей можно выделить засорение топливных или воздушных жиклеров главной дозирующей системы, жиклеров холостого хода. Также часто разрывается диафрагма ускорительного насоса. Еще одна популярная неисправность — это неплотное прилегание иглы в игольчатом клапане к ее посадочному месту, забивание носиков ускорительного насоса.

Как и чем чистить

В практике автолюбителей существуют разные способы чистки карбюратора ВАЗ-2109. Так, можно выделить безразборную чистку, чистку с полным или частичным разбором. Также можно применить специальные присадки в топливо.

Жидкость для заливки в топливный бак

Об эффективности данного способа есть очень мало информации, но метод стоит того, чтобы о нем написать. Для работы понадобится специальная жидкость для очистки топливной системы. Она позволяет без необходимости разбора карбюратора через некоторое время после заливки решить многие возникшие проблемы.

Обычно объем таких жидкостей небольшой, 150-200 миллилитров. Средство просто заливают в бак перед заправкой или после нее. На этом топливе нужно ездить до окончательного его сгорания. Производители заявляют, что с помощью подобных мер можно убрать из системы все загрязнения и отложения, значительно улучшить качество старта двигателя. Жидкость позволяет снизить расход топлива и токсичность выхлопа, улучшить приемистость мотора.

Способ определенно заслуживает право на жизнь, но такая чистка карбюратора ВАЗ-2109 будет эффективной лишь для профилактики. Если уже есть какая-либо неисправность, то присадки здесь помогут мало.

Аэрозольные баллончики

Это очень удобно, так как баллончик имеет небольшой вес, объем и не занимает много места в бардачке. Производители комплектуют такие баллончики трубочкой, позволяющей продувать труднодоступные места. В этом случае одним нажатием выполняется чистка и продувка карбюратора ВАЗ-2109. Баллончиком удобно пользоваться, если неисправность застала в дороге. Жидкость хорошо отмывает отложения и нагар.

Единственное, что нужно отметить: эффективность такой чистки не очень высокая и ждать чудес не стоит. Хоть в состав и входит ацетон, продуть «Солекс» невозможно. Внутренние каналы созданы таким образом, что при подаче сжатого воздуха или жидкости под давлением в ГДЗ соринка не уйдет. Ее только задует глубже, а через некоторое время под действием разряжения она опять поднимется.

Аэрозольный баллон удобен для чистки карбюратора ВАЗ-2109 своими руками. Достаточно распылить содержимое баллона через жиклеры в каналы карбюратора. Очень удобен баллончик для очистки системы холостого хода, которая в «Солексе» забивается особенно часто.

Безразборная чистка

Производители прилагают инструкцию. По ней нужно распылить содержимое баллона в патрубок воздушного фильтра или под корпус воздушного фильтра, побрызгать через трубки снаружи и внутри. Далее необходимо запустить мотор и дать ему поработать в течение двух минут. При этом можно понемногу распылять очиститель.

Чистка со снятием

Эффективнее всего чистка и настройка карбюратора ВАЗ-2109 со снятием и разбором карбюратора. Только так можно получить ожидаемый результат. Этот способ требует наличия инструментов, знания карбюратора, но после такой очистки можно надолго забыть о провалах и других неприятностях.

Материалы и инструменты

Для работы понадобится ветошь без ворса, аэрозольный баллончик, перчатки, очки для защиты глаз, компрессор для продувки каналов, зубочистки, набор ключей и отверток для последующей регулировки карбюратора ВАЗ-2109 своими руками. Также понадобится емкость с высокими краями.

Инструкция

Вначале откручивают крышку воздушного фильтра и снимают корпус вместе с фильтром. Далее нужно снять верхнюю крышку «Солекса». Из поплавковой камеры извлекают поплавок, снимают прокладку. Из главной дозирующей системы тонкой отверткой убирают топливные и воздушные жиклеры. Также необходимо достать все прочие жиклеры и трубки.

Поплавковую камеру заполняют бензином, а далее компрессором дуют в эмульсионные каналы карбюратора. Можно будет наблюдать, как оттуда начнет поступать грязь, скопившаяся внутри. Если необходимо, данную операцию проделывают несколько раз.

Жиклеры очищают ацетоном и зубочисткой, а затем — сжатым воздухом. Когда карбюратор разобран, следует тщательно очистить каждую его деталь. Далее все имеющиеся детали по одной помещают в таз и заливают ацетоном. Нужно дать всему этому постоять. Стоит иметь в виду, что периодически следует помешивать детали, чтобы нагар и грязь отходили лучше.

Когда все очистится, нужно просушить все запчасти, выполнить сборку и установку карбюратора на его законное место. Для профилактики можно заняться регулировкой клапанов ВАЗ-2109 карбюратора.

[rssless]

Читайте НАС ВКонтакте

[/rssless]

Устройство

, регулировка, консультации слесаря ​​

Карбюратор Солекс ВАЗ-09 имеет довольно сложное устройство с массой внутренних каналов. Основная функция карбюратора — подготовка топливовоздушной смеси для питания двигателя. Часто внутренние каналы и форсунки забиваются грязью — тогда двигатель ломается. Есть провалы, двигатель троит, на холостом ходу не глохнет, при нажатии на педаль газа. Чтобы избавиться от всех этих неприятных моментов, нужна регулярная чистка карбюратора ВАЗ-2109.Вопреки бытующему мнению, что с карбюратором могут обращаться только специалисты, чистку и настройку владелец может произвести самостоятельно.



Устройство

Если сравнивать Solex с Ozone, первое отличается тем, что состоит из двух частей: крышки и основного корпуса. Механизм имеет определенные конструктивные особенности, однако в нем есть все, что должно быть в любом нормальном карбюраторе. Солекс для переднеприводных моделей ВАЗ — это двухкамерный карбюратор эмульсионного типа. Камеры открываются последовательно.Чтобы двигатель работал максимально стабильно, эти модели оснащены системой подогрева от системы охлаждения автомобиля.


Чтобы карбюратор мог полностью подготовить смесь для различных режимов работы двигателя и оптимального дозирования, он был оснащен следующими системами. Solex оборудован основной системой дозирования, которая доступна в обеих камерах. Основная система дозирования — это внутренние каналы карбюратора, а также воздушные и топливные жиклеры, диффузоры и эмульсионные трубки.

Для работы силового агрегата на холостом ходу карбюратор оснастили отдельной независимой системой холостого хода. Он также состоит из каналов внутри корпуса, воздушного и топливного сопла. Эта система — главный недостаток Солекса. Система холостого хода часто забивается, и только чистка карбюратора ВАЗ-2109 помогает восстановить нормальную работу двигателя.


Когда водитель начинает работать на холостом ходу, основная система дозирования не сразу начинает работать. Во избежание поломок карбюратор снабжен переходной системой.Он реализован в виде каналов под дросселями. Есть переходная система для первой и второй камер.

Для обогащения топливной смеси резким давлением на газ Solex оборудован ускорительным насосом. Этот механизм исключает сбои. Для обогащения смеси на высоких оборотах в режиме максимальной нагрузки предусмотрен экономайзер режимов мощности.


Для пуска двигателя зимой инженеры внедрили пусковое устройство. Это воздушная заслонка и непосредственно спусковой механизм.Кроме того, карбюратор имеет поплавковую камеру с двойным поплавком, а также игольчатый клапан. Благодаря этому в поплавковой камере всегда поддерживается одинаковый уровень топлива.

Основные неисправности

Даже незначительные неисправности всегда влияют на работу силового агрегата. Двигатель может останавливаться при выпуске газа, мотор может работать с перебоями. Возможна потеря мощности и большой расход топлива. Многие проблемы решаются чисткой и регулировкой карбюратора ВАЗ-2109.

Среди неисправностей можно выделить засорение топливных или воздушных форсунок основной системы дозирования, холостых форсунок. Также часто разрывается диафрагма подкачивающего насоса. Еще одна популярная неисправность — неплотное прилегание иглы игольчатого клапана к его седлу, засорение форсунок ускорительного насоса.

Как и чем чистить

В практике автомобилистов существуют разные способы очистки карбюратора ВАЗ-2109. Итак, можно выделить CIP, очистку с полным или частичным анализом.Также можно использовать специальные присадки в топливо.

Fuel Tank Fluid

Информации об эффективности этого метода очень мало, но о нем стоит написать. Для работы понадобится специальная жидкость для очистки топливной системы. Он позволяет решить множество возникающих проблем без необходимости разбирать карбюратор через некоторое время после заливки.

Обычно объем таких жидкостей небольшой, 150-200 миллилитров. Продукт просто заливается в бак до или после заправки.Это топливо необходимо довести до окончательного сгорания. Производители заявляют, что с помощью таких мер можно удалить из системы все загрязнения и отложения, значительно улучшить качество запуска двигателя. Жидкость может снизить расход топлива и токсичность выхлопных газов, улучшить реакцию дроссельной заслонки двигателя.


Метод однозначно заслуживает права на жизнь, но такая чистка карбюратора ВАЗ-2109 будет эффективна только для профилактики. Если какая-то неисправность уже есть, то добавки здесь мало помогут.

Аэрозольные баллончики

Это очень удобно, так как баллончик имеет небольшой вес, объем и не занимает много места в бардачке. Производители комплектуют такие бидоны трубкой, позволяющей продувать труднодоступные места. В этом случае карбюратор ВАЗ-2109 прочищается и продувается одним щелчком. Баллончик с распылителем удобно использовать при обнаружении неисправности в дороге. Жидкость хорошо смывает отложения и отложения.


Единственное, на что стоит обратить внимание: эффективность такой очистки не очень высока и чудес ожидать не стоит.Хотя в комплекте идет ацетон, продуть Солекс невозможно. Внутренние каналы сконструированы таким образом, что при подаче сжатого воздуха или жидкости в газовую турбину под давлением соринка не улетает. Он только глубже дует, а через некоторое время под действием разряда снова поднимется.

Аэрозольный баллон удобен для чистки карбюратора ВАЗ-2109 своими руками. Достаточно через форсунки распылить содержимое цилиндра в каналы карбюратора.Аэрозольный баллончик очень удобен для чистки системы холостого хода, которая часто забивается в Солексе.

CIP

Производители прилагают инструкции. По нему нужно распылить содержимое емкости в патрубок воздушного фильтра или под корпус воздушного фильтра, распылить по трубкам снаружи и изнутри. Далее нужно запустить двигатель и дать ему поработать две минуты. При этом очиститель можно немного распылить.



Снятие Очистка

Самая эффективная очистка и настройка карбюратора ВАЗ-2109 со снятием и разбором карбюратора.Это единственный способ получить ожидаемый результат. Этот метод требует инструментов, знания карбюратора, но после такой чистки можно надолго забыть о неисправностях и других неприятностях.

Материалы и инструмент

Для работы вам потребуются безворсовая тряпка, аэрозольный баллончик, перчатки, защитные очки, компрессор для продувки каналов, зубочистки, набор ключей и отверток для последующей регулировки ВАЗ- Карбюратор 2109 своими руками. Также вам понадобится емкость с высокими краями.

Инструкция по эксплуатации

Сначала открутите крышку воздушного фильтра и снимите корпус вместе с фильтром. Далее вам нужно снять верхнюю крышку Solex. Из поплавковой камеры снимаем поплавок, снимаем прокладку. Топливные и воздушные жиклеры удаляются из основной системы дозирования с помощью тонкой отвертки. Также необходимо достать все остальные жиклеры и трубки.


Поплавковая камера заполняется бензином, а затем компрессором продувается в эмульсионные каналы карбюратора.Можно будет наблюдать, как оттуда начинает стекать скопившаяся внутри грязь. При необходимости эту операцию проделывают несколько раз.

Форсунки очищаются ацетоном и зубочисткой, а затем сжатым воздухом. Когда карбюратор разобран, необходимо тщательно очистить каждую его часть. Далее все имеющиеся детали по одной помещают в таз и заливают ацетоном. Вы должны оставить все как есть. При этом следует учитывать, что изредка необходимо перемешивать детали, чтобы лучше отходил нагар и грязь.

Когда все будет чисто, нужно просушить все запчасти, собрать и установить карбюратор на законное место. Для профилактики можно заняться регулировкой клапанов карбюратора ВАЗ-2109.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения старые модели карбюраторов вытеснили карбюраторы марки Solex. В отличие от своего собрата, Солекс обеспечивает более точную подачу и помогает автомобилю развивать большую мощность.Такие карбюраторы устанавливаются на двигатели рабочим объемом 1,5 литра, переднеприводные автомобили ВАЗ, семейство Самара: ВАЗ 2108; 2109, 21099, 2110.

Главной отличительной особенностью карбюратора Солекс от марки ДААЗ является электромагнитный клапан, регулирующий подачу топлива на холостом ходу, а также система подогрева горючей смеси, к которой подключаются шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Салер ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферные двигатели автомобилей ВАЗ 21083.Он состоит из крышки и основного корпуса, в котором:

  1. Поплавковая камера.
  2. Пусковая система.
  3. Система холостого хода с электромагнитным клапаном.
  4. Основная система дозирования.
  5. Переходная система.
  6. Экономзер с ускорительным насосом.
  7. Econostat.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклеры, где бензин смешивается с воздухом, проходящим через воздушные жиклеры. Затем горючая смесь через диффузоры карбюратора попадает прямо в двигатель.Привод дроссельной заслонки на этом карбюраторе является механическим и изменяется в зависимости от силы нажатия на педаль акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами и качественными винтами.

Для каждой системы карбюратора существуют жиклеры разного сечения, поэтому при ремонте важно знать, в каком сечении нужен топливный жиклер или воздушный жиклер. При покупке автомобиля в комплекте идет сервисная книжка, в которой указаны основные характеристики и его устройство, а также схема маркировки в зависимости от модели карбюратора.

Основная система дозирования обеспечивает топливные жиклеры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной камеры. Также имеются воздушные форсунки 150, 155, 165 для первичной камеры и сопло 125 для вторичной камеры. Система холостого хода включает топливные жиклеры маркировки 38-44 и 50, а также воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклеры 50 и 80, а также воздух 120 и 150. Для основной системы дозирования топливные жиклеры 85 предоставлены.

Чтобы карбюратор работал исправно, его нужно правильно отрегулировать и настроить.Такую работу выполнить самому не сложно, просто нужно быть внимательным и не бояться подстраиваться.

Для регулировки качества горючей смеси нужно предварительно прогреть двигатель до рабочей температуры, затем повернув винт количества горючей смеси выставить 800-900 об / мин. Теперь плоскую накипь надо постепенно откручивать качественным винтом, пока мотор не занимает. После этого винт качества очень аккуратно крутится, пока двигатель не заработает ровно.

Бывают случаи, когда при такой регулировке работа двигателя остается прежней и не меняется. Это возможно по нескольким причинам:

  • канал загрязнения качественного винта;
  • Загрязнение топливного жиклера электромагнитного клапана;
  • Неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за завтрака микросхем или проводов, идущих к клапану, или из-за неисправности самого сердечника.В этом случае клапан заменяется новыми, загрязненными каналами, а форсунки можно прочистить сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, подметанием пластины, удерживающей поплавок. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная установка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу.Кроме того, стоит отрегулировать натяжение троса воздуха и дроссельной заслонки на зиму и работать без перебоев.

Регулировка натяжения воздушной заслонки Регулировка натяжения воздушной заслонки осуществляется при расширенном выходе из кабины автомобиля, натяжении и фиксации положения троса на приводе заслонки. Также регулируется натяжение троса дроссельной заслонки, то есть при отпускании педали газа ее нужно закрывать.

Правильная настройка карбюратора Солекс ВАЗ 21083 обеспечит рациональное дозирование горючей смеси на любых оборотах двигателя, без чрезмерных.

Почему не заводится карбюратор 2109. Почему машина не заводится? Неисправность топливной системы

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это или иномарка — неважно. Все симптомы одинаковые. В сегодняшней статье мы рассмотрим, почему ВАЗ 2109 (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор.Особенно если машина простояла в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно часто сталкиваются с автомобилистами зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение вопроса — Зарядка АКБ. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения.Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если форсунка не запускается, это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие оксидов и налета способствует плохому контакту, в итоге ВАЗ 2109 (форсунка 8 клапанов) не заводится. Причины — в белом цвете, который необходимо зачистить при помощи наждачной бумаги. Далее клеммы одеваются на место и машина должна успешно заводиться.

Зажигание

Но что делать, даже если заряженный аккумулятор не заводит ВАЗ 2109? Проблема в поиске в системе зажигания. Первое, на что стоит обратить внимание — это резина и ее провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. А за океаном автомобилист, что машина «вот-вот заведется», крутит стартер на 20-30 секунд. И так пока аккум не планирую. Это делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом.В противном случае вы просто вставите батарею. Бывает, что машина не заводится из-за плохой подачи. Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от свечи на свечу. Их всего четыре — по одному на каждый цилиндр. Пробой говорит о наличии искр в месте соединения свечей с проводом. Особенно хорошо видно ночью. По периметру провода время от времени рассыпаются мелкие искры, чаще голубые и белые. В таком случае элемент необходимо заменить.Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Обломки

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, сможет предотвратить нормальное искрение — ползунок не может развить искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует кататься по лужам на большой скорости, а при мойке двигателя тщательно закрывать все элементы зажигания, включая свечи.

Катушка

Если она одна, то можно диагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров должен сказать.

Свечи

Сняв с них панцирь (делайте это очень аккуратно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.

Если на них есть следы от пластин, залитые бензином или просто грязные — проблема в них. При подаче большого количества топлива с минимальным объемом воздуха элемент не способен воспламенить смесь. В итоге ВАЗ 2109 не заводится (карбюратор) — крутит стартер, есть искра.

Следует проверить зазоры электрода — они не должны превышать 0,8 миллиметра. Также закапайте элементы и очистите сухую тряпку от грязи.

Что делать, если нет ключа?

При отсутствии можно просушить детали другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Продолжайте нажимать педаль газа в пол и крутить стартер 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удастся удачно. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому не стоит злоупотреблять таким образом, чтобы мотор не работал «на всухую».

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109 не заводится.И неважно, карбюратор моторный или инжекторный. Легко проверить состояние воздушного фильтра. И на карбюраторе, и на впрыске надо снимать крышку корпуса (разница только в том, что на первом она железная, а на втором — пластиковая). Далее выведите элемент наружу и посмотрите на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них есть частицы пыли и грязи, воздух не может попасть в камеру сгорания. Отсюда выясняется, что карбюратор ВАЗ 2109 не заводится: стартер крутит, есть искра.Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать невозможно.

Да, вреда мотор ему не принесет, однако частые перебои в работе будут. В результате камера будет слишком сильно залита смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив этот пункт на новый, вы избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров.Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и ветровым щитком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не закрывается, то после дождя на элементы может попасть влага, из-за чего они «коротиты».Самый простой в нашем случае — это предохранитель АЗС. Если он сгорел, топливо не может перейти из бензобака в камеру. И никакая «чистка» здесь не спасает. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапаны

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпонатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров.«Сжатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается — запускать его сложно. Выставляются с помощью настройки и мониторинга.

Масло

Из-за густого масла двигатель не в состоянии нормально запускаться. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может перерабатывать смесь. Зимой густое масло стекает вниз и при попытке завести в верхней части цилиндра льется бензин, растворяя его и смывая со стенок.

Фазы ГРМ

Что делать, если заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно он слетел с меток и система не в состоянии развить фазу.

Также можно открыть. Это крайне рекомендуется, особенно на двигателях объемом 1,3 литра. У таких моторов при поломке просто, поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену.Обнаружить это можно из-за плохого натяжения ролика. Проверить натяжку очень просто — если элемент касается пластикового защитного кожуха, его следует подтянуть.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего он пришел в негодность. Для его замены необходимо:

  1. Снять клемму с колодкой на реле стартера.
  2. Выкрутите и снимите клемму привода тягового реле.
  3. Выкрутить болты защиты двигателя.
  • Все крепежные гайки перекручиваются попеременно с равномерным усилием. Так вы уменьшите риск перекоса стартера.
  • Поднесите клемму к контактному болту и установите все демонтированные ранее колодки.
  • Установить штатную защиту двигателя.

Ну и конечно же главный момент при замене этого элемента — предварительно отключить клемму Аккорд.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

В мороз многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109.Запуск мотора в теплое и холодное время года имеет свои особенности. Если не трогать полную неисправность двигателя, то при низких температурах происходят незначительные изменения. В этом случае есть два типа двигателей — инжекторный и карбюраторный, — свойства которых различны. Причины трудностей запуска другого двигателя можно выяснить, но следует разбираться в их свойствах.

Различают инжекторные и карбюраторные двигатели. Какой лучше в холодное время года? Конечно, укол.Карбюратор устанавливается в старые автомобили автомобиля, а в новых моделях давно используется инжектор. Тем не менее работоспособность карбюратора позволяет не заменять его на инжектор.


В карбюраторе отрегулируйте пусковое устройство. Запуск такого двигателя на морозе имеет конкретный план — о сложных словах:

Открыть капот и накачать топливо в карбюратор на бензонасосе;

Попробуйте включить дальний свет фар на несколько секунд;

Сожмите рукоятку пару раз;

Затем — педаль газа и подождать около 15 секунд;

Потяните за ручку подачи.

По каким причинам не запускается карбюратор на морозе

    Нужна чистка карбюратора. Машина может застрять без всасывания.

    Кондиционер на минусовую температуру. Из-за перепада температуры на кулачках в резине появляется влажность, при запуске двигателя резина не выдает ту мощность, которая должна идти на свечу для распределения горючей смеси.

    Замерзший электролит в аккумуляторе.

    Масло моторное.

Прежде чем выяснять причину, обычно проверяют систему зажигания.


Отдельным словом О. моторное масло. Масло должно подходить не только двигателю, но и соответствовать определенным температурно-климатическим условиям. Минеральное масло быстрее застывает в морозы, поэтому его не рекомендуется использовать при минусовых температурах. Есть виды масла как синтетические, так и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики.Если речь идет о зиме, то полусинтетическое масло идеально подходит для таких условий. Снижает вязкость металлических деталей, движущихся к холоду.

Система впрыска имеет собственный электронный блок, управляющий двигателем. Здесь нет ручной настройки, а все управление возложено на контроллер. Это двигатель с впрыском от карбюратора. Однако есть и минус у модернизированного двигателя, так как он на морозе бензином может переливать свечи.

Если все в порядке, но машина снова глохнет, нагреть впускной коллектор горячей водой.Этот метод применяется практически ко всем драйверам.

Недостаточная интенсивность при прокрутке стартера двигателя также может привести к невозможности его запуска.

Итак, выложим причины, по которым не запускается инжекторный двигатель:

    Отсутствие достаточной интенсивности прокрутки мотора.

    Проблема с залитыми свечами.

    Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного мотора.Некоторые считают, что 8 клапанов — это прошлый век, а другие находят все больше и больше минусов в новом решении 16-клапанного двигателя. Дело в том, что двигателя, имеющего в автомобиле ВАЗ-2109 16 клапанов, в оригинале не существует. Его реально можно переделать самому, но машина создана именно с 8-ми клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель действительно отремонтировать в домашних условиях, то инжектор смогут отремонтировать только специалисты, имеющие определенное оборудование. В ситуациях, когда карбюратор или инжектор плохо запускается, владелец должен быть уверен в рабочих функциях мотора, и только после поиска решений, исходя из основной проблемы низкой температуры.

Пуском и работой двигателя ВАЗ-2109 инжектор управляет электронной системой. Он обрабатывает показания набора датчиков, отслеживающих различные параметры. При выходе из строя какого-либо датчика форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от такой работы для других автомобилей. Но из-за особенностей системы управления «Девять» опытные владельцы этой машины рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится. В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери бака из-за низкой температуры он не в состоянии хорошо раскрутить вал двигателя.

Помогает и такой «народный» способ, как подача воздуха к мотофильтру через фен. В цилиндры поступает нагретый воздух.Многие утверждают, что ВАЗ сразу заводится.

Еще одна возможная причина: В результате долгих неудачных попыток пуска залили свечи бензином. В этом случае рекомендуется попробовать завести машину при нажатой до упора педали «газа» — свечи должны будут просохнуть, и машина достанется. Если не помогает, свечи перекручиваем и проверяем на наличие искры. Если его нет, значит неисправны свечи или система зажигания.

Проверка форсунок и зубчатого ремня

Когда искра станет ярко-голубоватой, проверьте подачу топлива: поверните форсунки и проверните вал двигателя стартером.Распыление топлива из форсунки следует производить равномерным конусообразным «факелом». Если вместо этой форсунки налить бензин или брызнуть их, значит, она забита.

Если проверенные узлы работают, то следите за ремнем ГРМ. Владельцы инжектора «Девятка» больше не сталкиваются с ситуацией проскальзывания ремня на несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распределительный вал почти не проворачивается. Чтобы проверить, посмотрите на метку времени. При его совпадении датчик коленвала и его провод (иногда ломается).Затем проверьте остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в двигателе и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в высокомощном режиме могут быть вызваны нарушениями работы датчика расхода воздуха (ДМРВ) — он выдает контроллер на малых оборотах свыше 15-25%. показания. При перегрузке топлива или уменьшении забора двигателя — ДМРВ дает заниженные показания.

Рывок и сбои при движении на холостом ходу На рабочих, даже при незначительных нагрузках, это означает, что работа датчика, считывающего положение дроссельной заслонки, была нарушена. Сложный запуск прогретого двигателя или небольшой перерасход топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает заложенную мощность или большой перерасход топлива — отказал датчик детонации или оборвался провод. В случае ощутимого перерасчета топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение подхвата и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка говорит об отказе. Большой топливный бак — вышел из строя датчик. Незначительный износ двигателя или затрудненная пусковая установка означает отказ датчика температуры поступающего в воздушный двигатель.

Если все вышеперечисленные приборы и датчики проверены, но впрыск ВАЗ-2109 не заводится, то, возможно, произошел сбой процессора и он некорректно управляет всей системой автозапуска.В этом случае требуется диагностика в автосервисе.

Часто водители сталкиваются с тем, что они ВАЗ 2109 перестает заводиться По любым причинам. Если машина не заводится, то сразу возникает вопрос «с чего начать?». На самом деле все может быть довольно просто, и в 90% случаев — это типовая проблема, которая диагностируется и решается достаточно легко.

Почему не заводится ВАЗ 2109 — поиск причины

В первую очередь нужно проверить топливо, свечу и воздух.

Я бы посоветовал начать проверку воздухозаборника (фазы сжатия и газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но сжатие может брать немного например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, может только фиксировать. Ремонт двигателя, конечно, серьезнее, но пока его нужно отложить, так как нам нужно завести машину. Имея такую ​​компрессию, двигатель будет работать и даже хорошо, но на холостом ходу будет субдура.

Проверка энергосистемы

Далее начинаем копаться в системе. Необходимо будет убедиться, что на требуемом уровне насос выдерживает топливо, клапан холостого хода Работает без сбоев. Следовательно, с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они обязательно наполнятся.

Проверка системы зажигания

Если предыдущие поломки не подтвердились, следует искать проблему в системе зажигания.Для обычной проверки подойдут простые степлеры, их без проблем можно купить в любых автоматах. Но для начала следует разобраться в устройстве и работе зажигания.

А так в нашем случае стоит ваз 2109 бесконтактная система зажигания. Эта система включает в себя:

  1. змеевик
  2. распределитель,
  3. переключатель,
  4. датчик холла.

Одна оконечная катушка подключена к батарее, а вторая — к выходному транзистору переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, приблизительно 25 кВ, а в первичном токе более 300 В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но для появления разряда необходимо, чтобы катушка была заряжена. Перед управляющим импульсом от датчика Холла коммутатор предсказывает, когда вам нужно приблизиться к земле, чтобы зарядить его.

Причем делает так, чтобы время заряда катушки оставалось примерно неизменным. В противном случае произойдет восстановление катушки. Для этого в переключателе рассчитывается желаемый период импульсов, которые поступают с датчика Холла. Другими словами, все зависит от оборотов двигателя, выше оборотов, до того, как переключатель начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно переходить к тестированию. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник.Безрезультатно.

Значит, виноват датчик Холла или выключатель, может иметь массу или мощность для переключения. Чтобы долго не гадать, используем АЗ-1.

АЗ-1 — аварийное зажигание, их можно использовать под дождем, при движении по лужам. Другими словами, это можно назвать заменой датчика Холла.

Датчик MD-1 — это мгновенная диагностика, он полезен для датчика Холла и замка зажигания.

В первую очередь мы воспользовались МД-1.Этот датчик подключается вместо переключателя, как только он взят в руки, нужно включить зажигание, не запускать:

  • если загорелся светодиод «P» — это значит, что реле зажигания и зажигания блокировка работает правильно.
  • Горящий светодиод «К» — первичная обмотка катушки зажигания не повреждена.
  • включить стартер: если светодиод «d» мигал, значит датчик Холла в рабочем состоянии.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключив его вместо датчика Холла.

Такие приборы для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверять мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте подключения высоковольтного провода были обнаружены угольные проходы. Поменял катушку и провод.Двигатель сразу заработал, как и раньше.

Надеюсь, такой жизненно поможет найти причину, по которой ваша машина тоже не заводится.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра. При проворачивании коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции).После закрытия впускного и выпускного клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь — двигатель запускается.
Считайте диагностику дефектом цепи. Весь метод подробно описан на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не крутит коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы надо поставить на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли он в баллон, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, выведите на расстояние сантиметр до массы и поверните стартер.

3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы на расстояние 1 см и крутим стартер.Если искра От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование прибора для диагностики бесконтактной системы зажигания.
Б) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.

Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Второй разъем устройства одет на выключатель. Включите зажигание: Должны гореть лампочка блока питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает — замените переключатель.

Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет — порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, — замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера.Если не крутится — порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — поменяйте выключатель, самая частая причина, когда нет искры — выключатель сгорел. Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному бабину) выходит из строя крайне редко, но и такие случаи тоже бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимаем крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора.Крутим стартер — должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если при вращении стартера разбрызгивается бензин, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора.Открутите, почистите. Не помогло? — Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все равно не получается продуть воздух в поплавковую камеру — снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух — поменяйте игольчатый клапан.
10) Если воздух проходит, когда крышка снята, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Выглядят залиты бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи все-таки засохли — можно попробовать несколько капель бензина сбрызнуть в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.

Запчасти на Лада Нива 4х4 | Электромагнитный клапан Лада Самара 2108, 2109, 2108-5208550

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Коробка передач, коробка передач, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Коробка передач, Коробка передач, Раздаточная коробка, Комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, механизм стеклоподъемника, оконная ручка,
карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Карбюратор «Солекс 21073» на «Ниве»: устройство, ремонт, регулировка, отзывы

Несмотря на то, что внедорожник ВАЗ-2121 разработан давно, эта машина до сих пор пользуется большой популярностью. В 1994 году на смену модели пришел ВАЗ-21213. Многие покупают эти машины из-за их высокой проходимости, чему могут позавидовать некоторые джипы известных брендов. Другим нравится надежность, неприхотливость и высокая ремонтопригодность.Простая конструкция и отличные внедорожные характеристики сделали его автотранспортом для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 комплектуются двигателем 1,7 л. Он карбюраторный, на базе мотора ВАЗ-2106. Также есть пятиступенчатая механическая коробка передач и бесконтактная система зажигания. В системе питания на «Ниву» установлен карбюратор «Солекс» 21073. Многих автовладельцев пугают карбюраторы и все, что с ними связано.Но карбюратор — это не приговор. Просто нужно разобраться в его основном устройстве, способах настройки и научиться ремонтировать.

Устройство

Карбюратор Солекс 21073, на установленной Ниве 1.7, можно отнести к группе эмульсионных устройств.

Механизм предназначен для приготовления рабочей топливно-воздушной смеси. Устройство состоит из двух частей — корпуса и крышки. Также устройство состоит из поплавковой камеры с возможностью балансировки уровня. Есть ускорительный насос, экономайзер, экономостат.В конструкции две топливные камеры и диффузоры. Готовят горючую смесь. В крышке есть штуцеры, через которые бензин подается в карбюратор, а излишки топлива возвращаются в бак. Также в крышке есть шпильки. Они служат для крепления воздушного фильтра. Другая крышка снабжена игольчатым клапаном поплавковой камеры, в которой уровень топлива регулируется напрямую. В карбюраторе установлена ​​воздушная заслонка механического типа. Позволяет запустить двигатель «на холоде».В этой модификации карбюратор «Солекс» 21073 на «Ниве» 21213 показывает очень высокий КПД. Инструмент при правильной настройке может обеспечить очень высокие технические характеристики для автомобилей с передним приводом.

Принцип работы

Установлен карбюратор «Солекс» 21073 на «Ниву» Предназначен для приготовления топливно-воздушной смеси, а также подачи ее в камеры сгорания двигателя. После запуска силового агрегата водитель закрывает заслонку. Это обеспечивает подачу в цилиндры богатой смеси.

Использование автоматической системы регулировки обеспечивает увеличение расхода воздуха за счет вращения дроссельной заслонки. По мере прогрева двигателя всасывание снимается. Карбюратор переходит в основной рабочий режим. Бензин из топливного бака подается в поплавковую камеру с помощью диафрагменного насоса. Количество топлива зависит от положения игольчатого клапана. Далее жидкое топливо по специальным каналам, которые расположены в корпусе устройства, попадает в главный жиклер. Затем — в первую камеру смешения.Вторая камера устройства будет задействована, когда мотор начнет работать под большой нагрузкой — если водитель резко нажмет на педаль акселератора. Когда двигатель работает на холостом ходу, электромагнитный клапан запускается. Благодаря этому мотор может работать стабильно. Уменьшен расход топлива.

Поплавковый механизм

Карбюратор Solex 21073, установленный на Nivain, имеет поплавковую камеру из двух частей. Они находятся по обе стороны от основных камер устройства. Система состоит из двух поплавков из эбонита, которые закреплены на рычаге.

Последний качается на оси, вдавливается в отливы крышки устройства. Кронштейн имеет язычок. Элемент через специальный шарик давит на иглу игольчатого клапана. Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан — неразборного типа. Не ремонтируется. Корпус клапана закреплен на резьбе в крышке карбюратора. Мяч предохраняет иглу от ударов при движении машины. Если камера пустая (например, если драйвер использует ГБО), то поплавки будут стучать.

Основные системы дозирования

Первая и вторая камеры оснащены диффузорами. Есть один большой и один маленький элемент. Вместе с небольшими диффузорами изготавливаются и распылительные устройства. Последние соединены каналами с эмульсионными колодцами, а те — через один канал с поплавковой камерой. Чтобы обеспечить поступление бензина определенными порциями, на дне эмульсионных колодцев находятся основные топливные жиклеры. В этих колодцах есть специальные трубки. Каждый из них наверху оборудован воздушной форсункой.Воздух к ним подается с шейки устройства.

Принцип работы основной дозирующей камеры

Под действием разрежения, возникающего в цилиндрах двигателя, воздух всасывается через фильтр. Затем кислород подается в первую камеру. Он проходит через диффузоры. За счет увеличения расхода воздуха в зоне распыления создается еще больший вакуум.

Под его действием топливо поднимается из эмульсии с помощью распылителя. В то же время воздух проходит через воздушную струю в эмульсионную трубку, а затем смешивается с топливом.В результате образуется эмульсия, которая с высокой скоростью всасывается в каналы карбюратора, где соединяется с воздушным потоком. По такому принципу работает карбюратор «Солекс» 21073 на «Ниве». Устройство может отличаться в зависимости от модификации. Но принцип работы систем примерно одинаков для всех устройств.

Система холостого хода

Устройство оборудовано системой холостого хода. Он предназначен для работы двигателя на низкой скорости. На этом этапе разрежение в диффузорах очень мало.Топливо не может попасть в основную систему дозирования. На холостом ходу двигателя топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное, чтобы образовалась устойчивая горючая смесь.

Воздух подается через колодец основной струи и деэмульсию первой камеры. Затем топливо пойдет в жиклеры холостого хода. После этого — смешивается с воздухом, который подается из воздушной форсунки ХХ. К этому элементу по специальному каналу подводится кислород. Такая схема работы позволяет двигателю плавно переходить от нагрузки к холостому ходу и не дает топливу вытекать из поплавковой камеры.

Econostat

Карбюратор Solex 20173 на Ниве оборудован эконостатом. Это устройство необходимо для обогащения топливной смеси, которая готовится во второй камере при полностью открытом дросселе.

Устранение неисправностей

Узлы автомобиля не вечны и иногда выходят из сборки установленного карбюратора «Солекс» 21073 на «Ниве». Ремонт его нужно начинать с диагностики. Возможно, вам удастся обойтись простой регулировкой. Так, в процессе работы в карбюраторе могут попадать твердые частицы, что в результате является причиной засорения жиклеров.Некачественный бензин приводит к образованию отложений на стенках каналов в устройстве. Это значительно уменьшает их поперечное сечение. Поломку карбюраторных систем можно диагностировать по следующим признакам:

  • Повышенный расход топлива.
  • Трудности в процессе запуска двигателя. Пониженные силовые и динамические характеристики.
  • Нестабильная работа на холостом ходу.

В этом случае необходимо произвести чистку установленного карбюратора «Солекс» 21073 на «Ниве».Регулировка, которая будет проведена после этого, позволит прибору снова заработать должным образом.

Как восстановить карбюратор?

Для ремонта чаще всего приходится снимать прибор с двигателем. Сначала снимается воздушный фильтр. Затем снимаются топливопроводы, воздуховоды, провода и кабели. затем откручиваем гайки крепления.

Разбирать карбюратор лучше всего на столе или на другой удобной поверхности. Детали должны быть выложены в определенном порядке. Это поможет их не потерять.Процесс регулировки игольчатого клапана осуществляется с помощью специального шаблона. Для промывки устройства необходимо использовать специальные жидкости. Джиггеры для замены можно приобрести в любых автомагазинах. Часто разборка и промывка карбюратора помогает решить массу проблем.

Регулировка

При выходе из строя установленного карбюратора «Солекс» 21073 на «Ниве» ремонт и регулировка помогают привести устройство в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно.Расход топлива на среднем уровне. Первым делом заводят и немного прогревают двигатель. Затем необходимо демонтировать топливный шланг и крышку устройства. Последний рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Затем с помощью измерительного инструмента измерьте расстояние в каждой из камер карбюратора. Они измеряют расстояние от посадочных плоскостей до края горючего. Этот размер должен быть около 24 мм. Если это расстояние меньше или больше, то оно регулируется изгибом поплавка.Затем нужно запустить и снова прогреть мотор. После успешного завершения регулировки уровня можно переходить к настройке холостого хода.

Двигатель заглушен. Вам понадобится отвертка с плоским лезвием и немного времени на настройку. На подошве устройства есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Он закручен до предела. Далее от конечного положения этот же винт закручиваем примерно на пять оборотов. Затем включается мотор.Вам не нужно использовать помпу. Если открутить винт «качество», то карбюратор изменит обороты двигателя. Потом снова скручивают. Вращать необходимо до тех пор, пока двигатель не станет стабильным и стабильным. Когда двигатель начинает тихонько работать, то откручивается элемент не более, чем на один оборот. В результате обороты холостого хода будут установлены на отметке 900. Если двигатель начинает глохнуть, лучше немного увеличить обороты холостого хода.

Заключение

Это самые основные нормативы, которые позволят установить устанавливаемый карбюратор «Солекс» 21073 на «Ниву».Отзывы об этом карбюраторе хорошие, и устанавливают его не только на «Ниву», но и на другие модели переднеприводных ВАЗ.

p >>

Тормозная система ВАЗ-2109. Устройство тормозной системы ВАЗ-2109

ВАЗ-2109 двухконтурный, имеет гидропривод. Давление в нем достаточно большое, поэтому необходимо использовать шланги с надежным армированием и металлические трубки. Конечно, требуется их состояние на должном уровне, чтобы не произошло утечки жидкости. Но преимущество системы, используемой на автомобиле, заключается в том, что при обрыве одного из шлангов торможение по-прежнему будет осуществляться двумя колесами.Следовательно, аварийной ситуации можно будет избежать. В крайнем случае можно использовать стояночный тормоз.

Главный тормозной цилиндр

GTC — это самое главное, так как с его помощью создается необходимое давление в трубках. Он состоит из поршня, который движется в полости цилиндра по идеально гладкой поверхности. В качестве уплотнителей используются резиновые кольца, которые необходимо заменять при ремонте. Тормозная система автомобиля ВАЗ-2109 имеет высокий КПД, во многом это обеспечивается применением надежных элементов.

Особое внимание следует уделить эксплуатации автомобиля. Не секрет, что он слишком агрессивен, содержит много присадок, обеспечивающих стабильную работу. Обратите внимание, что при сжатии температура жидкости увеличивается, следовательно, ее вязкость изменяется. Использование добавок позволяет избавиться от этого эффекта. Один минус — со временем пропадают дополнительные компоненты. Опытные мастера рекомендуют заменять жидкость в системе не реже одного раза в два года.

Вакуумный усилитель

Если вы знаете устройство тормозной системы ВАЗ-2109, то вы видели, что на противопожарной перегородке (между салоном и моторным отсеком) есть большая цилиндрическая форма, емкость с которой GTC подключен.Также эта емкость представляет собой шланг к карбюратору (если такая система впрыска топлива применяется на автомобиле). Это вакуумный тормозной усилитель.

Служит для облегчения управления автомобилем. С его помощью в несколько раз уменьшается усилие, которое необходимо приложить к педали для остановки машины. Вам обеспечены комфорт и безопасность. Чтобы оценить все преимущества использования этого устройства, попробуйте проехать на старой Жигуленке, в которой отсутствует вакуумный усилитель. Разница просто колоссальная — любое движение колодок приводит к ударам по педали, а эффективность торможения крайне низкая.

Суппорты тормозов

На передней оси установлены суппорты, которые плотно прижимают колодки к поверхности диска. При ремонте тормозной системы ВАЗ-2109 замена суппортов производится крайне редко, так как они имеют большой ресурс. Это устройство, состоящее из алюминиевого корпуса, в котором расположено отверстие для подсоединения к трубке с помощью шланга. Рядом находится отверстие, в которое вкручивается штуцер, используемый при прокачке системы. Внутри находится стальной поршень.Это приводит к движению подушки.

Крепление переднего суппорта производится двумя болтами. Во время работы не нажимайте на педаль тормоза, если передние колодки сняты. Это приведет к тому, что поршень выдавится из корпуса. После этого работать не будет. Немного проще устроена задняя тормозная система ВАЗ-2109. В нем используется суппорт, но он выполнен в виде цилиндра, по обе стороны от которого расположены поршни. С их помощью по сторонам происходит разведение подушечек.

Регулятор давления

Этот элемент позволяет повысить эффективность тормозной системы.Не секрет, что весь процесс торможения на 75% производится передними колесами. А остальное — заднее. Но это приблизительное значение зависит от многих параметров. Например, на это влияет степень загрузки автомобиля, а также интенсивность торможения. Следовательно, для эффективной работы необходимо, чтобы тормозная система ВАЗ-2109 независимо регулировала усилие на суппортах передних и задних колес.

С помощью этого простого механизма снижается давление в трубке, по которому жидкость подается на задний мост автомобиля.Крепление производится к задней балке с помощью кронштейна. При ремонте ремонта резьбовые соединения необходимо обработать заранее проникающей смазкой. Чтобы открутить концы трубок, вам понадобится специальный ключ. Его можно купить в автомагазинах, он гофрированный. В отличие от рога или накидки, не облизывает грани.

Трос клюшки

Можно даже сказать, что это второстепенный элемент всей системы, так как, к сожалению, не все автомобилисты используют стояночный тормоз.Поэтому за состоянием этого узла не следят, без чего схема тормозной системы ВАЗ-2109 казалась бы неполной. Причина тому — привычка устанавливать машину на скорость. А зимой такая привычка оказывается полезной, ведь столкновение с барабаном может произойти. В начале движения весь механизм в задних барабанах просто может развалиться.

Но часто нужно. Просто правильно его отрегулировать может далеко не каждый. Желательно проводить работы на яме или подъемнике, так удобнее.Сначала на два щелчка поднимите рычаг стояночного тормоза. Затем с помощью ключей ослабьте стопорную гайку. Второй, регулировочной гайкой, снимаем натяжение троса. Опустите рычаг и проверьте, не касаются ли барабаны колодок. В противном случае настройка выполнена правильно.

Замена трубок и шланга

При проведении этой работы вам понадобится специальный обжимной ключ на 8, о котором говорилось выше. Также приобрел в магазине медные накладки. Старое использование запрещено, так как они деформируются и не смогут обеспечить герметичность.Всего тормозная система ВАЗ-2109 имеет три гибкие трубки — для подключения передних суппортов и для подключения усилителя с контуром заднего колеса.

При замене шланга нужно слить полностью. Для этого нужно открутить штуцеры на каждом из суппортов. На место соединения гибких и сплошных трубок устанавливается металлический кронштейн, которым они крепятся к кронштейну на корпусе. Также шланги с помощью резинового уплотнителя крепятся к месту соединения шланга металлической трубкой и в суппорт должны быть установлены медные шайбы для уплотнения.

Замена тормозной жидкости

Замена жидкости проводится в системе планирования, как указано выше, один раз в два года. Но если отремонтировать тормозную систему ВАЗ-2109, установить новые трубки или шланги, то жидкость будет доливать и прокачивать. Для этого собираются все элементы, жидкость заливается в расширительный бачок. Прокачка осуществляется от дальнего колеса — заднего правого. И мы продвигаемся по мере приближения к левой передней части, которая находится ближе всего к тормозному цилиндру.Чтобы не запутаться впервые, вам поможет схема тормозной системы ВАЗ-2109.

Вы используете небольшую емкость, в которую наливается тормозная жидкость. Вам также понадобится небольшой кусок прозрачного шланга. Если подходящего нет, то на время ремонта позаимствуйте у системы очистки лобового стекла. С его помощью можно контролировать воздух, не обращая внимания на пузырьковую систему. Помощник, сидящий на водительском сиденье, должен выжать педаль и удерживать ее в крайнем положении. В это время вы откручиваете штуцер и выпускаете воздух.Однако при любой неисправности тормозной системы ВАЗ-2109 следует проводить прокачку — это обеспечит эффективность работы.

Замена заглушки

Однако это самое простое, что может ожидать вас при обслуживании. К сожалению, в автомобилях ВАЗ-2109 износ колодок не предусмотрен, поэтому его нужно проводить визуально. Для проведения замены потребуется снять колесо, предварительно приподняв ремонтируемую сторону. После этого вы откручиваете один болт крепления суппорта и сдвигаете его переднюю часть, освобождая доступ к колодкам, которые просто снимаются.Устройство тормозной системы ВАЗ-2109 такое, что суппорт снимать не нужно. Устанавливать новые блоки буду не сразу. Для начала нужно отредактировать поршень суппорта, чтобы увеличить зазор от него до поверхности диска.

Что такое датчик дроссельной заслонки и как его регулировать?

Дроссель — сложное конструктивное устройство впускной системы инжекторных и карбюраторных двигателей. Основное назначение этого устройства — регулировка подачи воздуха в двигатель с целью оптимального дозирования топливовоздушной смеси.В целом по своим свойствам эта деталь напоминает некий клапан — при закрытии уровень давления падает до состояния вакуума, а при открытии то давление соответствует уровню системы впуска.

Любая деталь такого рода завершается специальным элементом, и называется он датчиком дроссельной заслонки. Эта, на первый взгляд, небольшая запчасть играет серьезную роль в системе управления двигателем. Из его показаний следует, что заслонка дозирует нужное количество воздуха для полного сгорания бензина в камере.А при выходе из строя датчика (ДПДЗ) на панели автомобиля загорится красная лампа, которая предупредит водителя о возможных неисправностях. Кроме того, при выходе из строя этой детали можно заметить массу других факторов, а именно:

  1. Сложность зажигания.
  2. Повышенный расход топлива
  3. Большие обороты холостого хода.
  4. При разгоне машина начинает резко тормозить.

И все еще говорят, что датчик дроссельной заслонки требует ремонта.Но для того, чтобы их предположения оправдались (поскольку эти факторы могут сигнализировать о других неисправностях), необходимо сначала проверить техническое состояние самой детали. Перед этим убедитесь, что датчик дроссельной заслонки находится в закрытом положении. После этого нужно выключить зажигание и отсоединить разъем этой детали (не нажимать педаль акселератора). Далее проверьте проводимость двух клемм датчика. Если его нет, это означает, что эта деталь нуждается в настройке.

А начинать этот процесс нужно со снятия гофрированной трубки, по которой воздух поступает во впускной коллектор.К счастью, датчик дроссельной заслонки ВАЗ 2110 имеет аналогичную конструкцию со всеми другими моделями ВАЗ, а потому данная инструкция по настройке будет обобщенной.

Итак, для регулировки нам нужно отпустить винты. Для этого необходимо полностью открыть его и резко отпустить. Если все сделано правильно, вы услышите небольшой щелчок удара. После этого регулируем запчасть и «щелкаем», пока наша заслонка не перестанет перекусывать. Когда это произойдет, нужно снова затянуть болт с гайкой.Все, заслонка отрегулирована.

Для датчика необходимо сделать следующее: ослабить его винты и затем применить мультиметр. С его помощью следует поднести один щуп к контактам холостого хода, а второй — между упорным винтом и самим демпфером. После этого вращайте корпус детали до изменения напряжения при открытии клапана.

Регулировк

Добавить комментарий

Ваш адрес email не будет опубликован.
