Регулировка дпдз ваз 2110 — Все о Лада Гранта

Как известно, автомобиль ВАЗ 2110 выпускался с инжекторными и карбюраторными двигателями. Инжекторы оснащаются внушительным количеством датчиков, от работоспособности которых зависит функциональность важных агрегатов. Потому при их поломке могут возникать проблемы в работе двигаться, снижаться мощность, расти расход топлива и многое другое.

Ярким примером важного датчика является датчик положения дроссельной заслонки. Сегодня о нем поговорим более подробно.

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

  • Высокие показатели холостого хода;
  • При выключении передачи двигатель может заглохнуть;
  • Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
  • Динамика разгона существенно ухудшается;
  • Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

  • Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
  • Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
  • Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
  • Замерьте переменный резистор на сопротивление;
  • Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
  • Медленно начинайте поворачивать дроссельную заслонку;
  • Параллельно следите за показаниями на приборе;
  • Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Отключение регулятора

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

  1. Для демонтажа датчика положения дросселя сначала его нужно отыскать.
  2. Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
  3. Отыскав элемент, возьмите в руки фигурную отвертку.
  4. С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
  5. Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую. Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
  6. Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
  7. Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
  8. Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
  9. Никаких настроек выполнять после замены не нужно.
  10. Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика

Особенности

Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще

Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля.

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля.

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

  1. Бензиновых инжекторного типа.
  2. Типа моновпрыск.
  3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

  • курсовой устойчивости;
  • антиблокировки;
  • антипробуксовки;
  • противозаносной;
  • круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

  • пленочным;
  • магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

  1. Плохой запуск двигателя.
  2. Заметное увеличение расхода топлива.
  3. Движения автомобиля прерывистые.
  4. Заметны холостые обороты двигателя в запущенном состоянии.
  5. Загорается сигнал на приборной панели Check e
  6. Машина плохо разгоняется из-за задержек в ускорении.
  7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

  1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
  2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

  1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
  2. поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
  3. Резко сбросьте педаль газа:
  4. неисправность присутствует, если движок после этого действия остановится.
  5. Наберите скорость:
  6. неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

  • при плавном движении стрелки мультиметра или вольтметра датчик исправен;
  • при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

Времена карбюраторных двигателей для автомобилей ВАЗ безвозвратно прошли, производитель старается внедрять в системах управления двигателями все больше электроники. С одной стороны, это значительно упрощает обслуживание и эксплуатацию. С другой стороны, это не отменяет необходимость своевременного обслуживания и тем более диагностики. В полной мере это относится к довольно простому, но крайне важному узлу — это дроссельная заслонка ВАЗ 2110. Её своевременная диагностика и уход за ней не занимают много времени, но могут сэкономить кучу нервов и денег.

Как работает и зачем нужна дроссельная заслонка ВАЗ 2110

За дозировку топлива в системе питания инжекторной десятки отвечают форсунки, а контролем подачи воздуха занимается дроссельная заслонка.

Двигателю внутреннего сгорания для корректной работы нужна точно сбалансированная смесь кислорода и топлива. За дозировку топлива в системе питания инжекторной десятки отвечают форсунки, а подачу воздуха контролирует именно дроссельная заслонка. Она представляет собой довольно простой дроссельный узел с клапаном, который может вращаться на своей оси. Установлена она между воздушным фильтром и впускным коллектором. Управляется клапан нажатием педали акселератора — чем больше нажата педаль, тем заслонка открыта больше и может подать в камеру сгорания больше воздуха.

Казалось бы, проще не придумаешь, однако, в инжекторных моторах за каждым параметром следит и управляет электронный блок управления, ЭБУ. Для того чтобы блок управления знал, какое количество топлива необходимо подать в камеру сгорания, ему необходимы электрические импульсы. Эти сигналы подают на ЭБУ несколько датчиков, которые следят за работой дроссельной заслонки, точнее, за углом её поворота, количеством пропускаемого воздуха и её техническим состоянием. Все это хозяйство в сборе называется дроссельный узел ВАЗ 2110, а датчики — это датчик положения дроссельной заслонки ВАЗ 2110, дaтчик массового рaсхода воздуха. Второй из них установлен сразу за воздушным фильтром по тракту. Кроме этого, конструкцией дроссельного узла ВАЗ предусмотрено электромеханическое устройство, отвечающее за регулировку оборотов холостого хода, регулятор холостого хода.

Регулятор холостого хода ВАЗ 2110, устройство и принцип действия

Если в карбюраторном двигателе за работу двигателя на холостых отвечала система холостого хода, то в инжекторном — регулятор. Он состоит из:

  • корпуса;
  • шагового электромотора;
  • ходового винта;
  • конусного клапана;
  • электрических выводов.

Видеоремонт холостого хода и основные неисправности

Устройство установлено за дроссельной заслонкой по ходу воздуха, а конусный клапан перекрывает обводной воздушный канал. При помощи актуатора, шагового мотора, клапан может изменять количество подаваемого в коллектор воздуха, тем самым изменяя количество холостых оборотов при полностью закрытом дросселе. Управляется регулятор электронной системой управления мотором.

Изменение сечения обводного воздушного канала необходимо для того, чтобы при закрытой заслонке удерживать обороты холостого хода в разных пределах, к примеру, для прогрева мотора после пуска холостые обороты должны быть несколько выше, чем при прогретом моторе, также ЭБУ может определить подключение дополнительно оборудования, которому также необходимы повышенные холостые обороты.

Датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110, устройство, признаки неисправности

Если нажимать на педаль газа, клапан ДЗ поменяет угол расположения с нуля до 90 градусов. Это зависит только от степени нажатия педали. Чтобы синхронизировать подачу воздуха и топлива, управляющая электроника обязана знать, какое количество воздуха подаётся в камеру сгорания в конкретный момент. Именно для этого используется ДПДЗ. Он представляет собой несложный резистивный пoтенциометр, который закреплён на оси дросселя и перемещает бегунок по токопроводящему элементу, изменяя тем самым напряжение, подаваемое для контроля на ЭБУ.

Именно этот электрический потенциал воспринимается электронным блоком управления руководством к тому, сколько подавать топлива в камеру сгорания. Понятно, что любой сбой или несоответствие в уровне электрического импульса приводит к некорректной работе двигателя. Вот основные симптомы неисправности датчика положения дроссельной заслонки:

  1. Загорается аварийная лампа.
  2. Потеря динамики на любых оборотах.
  3. Провалы в работе мотора, рывки при движении.
  4. Нестабильные обороты при нажатом акселераторе.
  5. Нестабильные, неконтролируемые холостые обороты.

Для синхронизации подачи воздуха и топлива, управляющая электроника должна знать количество воздуха подаётся в камеру сгорания — для этого используется датчик положения дроссельной заслонки

Кроме этого, могут возникнуть сложности с запуском двигателя. Симптомы довольно распространённые и могут говорить не только о неисправности датчика положения дросселя, тем не менее проверить этот датчик гораздо проще, чем искать ложные причины и тратить время и деньги впустую. Чтобы выяснить неисправности ДПДЗ и устранить поломки, достаточно вооружиться простейшим мультиметром и действовать по такому алгоритму:

  1. Перед тем, как проверить датчик положения дроссельной заслонки, необходимо проверить состояние самой заслонки — если она потеряла подвижность в результате загрязнения, признаки и симптомы поломки будут очень похожими.
  2. При помощи мультиметра в режиме измерения напряжения проверяем этот показатель на выводах устройства. Если включить зажигание и полностью закрыть заслонку, напряжение не должно превышать 0,7B.
  3. Таким же образом проверяется напряжение на выводах датчика при полностью открытой заслонке. Мультиметр должен показывать минимум 4B.
  4. После этого необходимо убедиться в том, что напряжение изменяется не скачкообразно, а плавно в ходе перемещения заслонки от минимального значения к максимальному. Если есть скачки и провалы в показаниях мультиметра, налицо износ резистивного слоя в корпусе. В этом случае только замена датчика положения ВАЗ 2110 исправит ситуацию.
  5. Следующим шагом станет проверка сопротивления резиcтивного слоя датчика. Для этого выключают зажигание и снимают провода с клемм. После этого переводят мультиметр в режим измерения сопротивления, подключаются к выводам устройства и перемещают заслонку из одного крайнего в другое крайнее положение. Сопротивление также должно изменяться плавно и без рывков. В противном случае, датчик неисправный.

Более наукоемким методом датчик может проверяться на специальном стенде или сканером ошибок. В этом случае определить неисправность куда проще — сканер может показать два кода ошибок:

  • 0122 — когда напряжение на устройстве либо отсутствует, или ниже нормы;
  • 0123 — напряжение выше номинала.

В первом случае стоит просто проверить контакты и целостность проводки, ведущей к датчику. Во втором проблема может оказаться в выходе из строя как самого ДПДЗ, так и управляющей электроники. Тем не менее проверка датчика своими руками мультиметром приносит нехудшие результаты.

Как почистить дроссельную заслонку на ВАЗ 2110 своими руками, модернизация дроссельного узла ВАЗ

Чистка дроссельной заслонки ВАЗ 2110 может быть необходима либо при диагностике симптомов поломки, схожих с признаками поломки ДПДЗ, но при этом датчик после проверки оказался полностью рабочим. Перед тем как почистить дроссельный узел ВАЗ 2110, необходимо оценить степень загрязнения. Дело в том, что корпус узла имеет довольно сложную структуру — через него проходит и охлаждающая жидкость, и каналы системы отвода паров бензина, а визуально это оценить сложно.

Единственное, когда можно провести очистку без демонтажа — явные следы закоксовки на самой заслонке. В этом случае узел пытаются очистить при помощи аэрозольного очистителя (для чистки карбюраторов, форсунок), направив струю жидкости на заслонку.

Хотя, чаще всего очистка без демонтажа узла проводится в профилактических целях.

Для полной очистки дроссельного узла применяют все те же аэрозоли, но будет необходим полный демонтаж узла. Стоит учесть, что после чистки потребуется заменить прокладку и уплотнитель гофры, кроме этого, может потребоваться регулировка дроссельной заслонки ВАЗ 2110. Для демонтажа дросселя в первую очередь снижают давление в системе охлаждения путём удаления крышки расширительного бачка. После этого ослабляются хомуты крепления каждого из шлангов, особое внимание уделяют состоянию шланга принудительной вентиляции — следов масла быть не должно. Если они есть, это говорит о закоксовывании канала вентиляции. После удаления шлангов подогрева снимают приводной трос и откручивают две гайки крепления корпуса дросселя. Узел можно демонтировать и приступать к тщательной очистке.

Провести чистку без демонтажа можно при помощи аэрозольного очистителя (для чистки карбюраторов, форсунок), направив струю жидкости на заслонку

В магазинах автозапчастей часто предлагают купить модернизированные дроссельные заслонки в сборе для ВАЗ 2110. Суть доработки — в увеличении диаметра диффузора. Существуют три типоразмера улучшенных узлов — с диаметром 52, 54 и 56 мм. Штатный же диффузор получил размер 46 мм. Насколько такая модернизация имеет смысл, судить каждому, но заводские инженеры не зря получают зарплату. Дело в том, что пропорции топливо-воздух строго выверены ещё в процессе разработки двигателя, а увеличение количества воздуха, поступающего в камеру сгорания, приводит к обеднению смеси и некорректной работе ЭБУ. На самом деле, после замены штатного узла на доработанный, улучшение стабильности работы двигателя можно объяснить просто установкой чистой новой детали, но никак не изменением пропорций топлива и воздуха. То же относится и к установке воздушных фильтров нулевого сопротивления, прямоточных глушителей, самопальной перепрошивке электронных блоков управления.

Для корректной работы двигателя ВАЗ 2110 инжектор достаточно просто своевременно проводить диагностику, очистку и применять качественные горюче-смазочные материалы. Тогда двигатель прослужит долго и эффективно.

Как проверить состояние дроссельной заслонки. Инструкция по проверке датчика положения дроссельной заслонки и его регулировка. На что влияют неисправности дпдз

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

  1. Бензиновых инжекторного типа.
  2. Типа моновпрыск.
  3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

  • курсовой устойчивости;
  • антиблокировки;
  • антипробуксовки;
  • противозаносной;
  • круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

  • пленочным;
  • магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

  1. Плохой запуск двигателя.
  2. Заметное увеличение расхода топлива.
  3. Движения автомобиля прерывистые.
  4. Заметны холостые обороты двигателя в запущенном состоянии.
  5. Загорается сигнал на приборной панели Check e
  6. Машина плохо разгоняется из-за задержек в ускорении.
  7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование


Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

  1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
  2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

  1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
    • поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
  2. Резко сбросьте педаль газа:
    • неисправность присутствует, если движок после этого действия остановится.
  3. Наберите скорость:
    • неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Бывает так, что автомобиль начинает нестабильно работать или глохнуть на холостых оборотах. Причин такого поведения двигателя бывает много, но одной из них являются неисправности датчика положения дроссельной заслонки (ДПДЗ). В принципе, это явление довольно часто встречается, и вам может показаться сперва, что есть какая-то очень серьезная проблема с двигателем. Для того чтобы убедиться в том, что никакой серьезной поломки нет, а все дело в датчике дроссельной заслонки, необходимо проверить его исправность прежде, чем куда-либо обращаться.

ДПДЗ и проблемы с ним

Датчик представляет собой устройство, определяющее угол, на который повернута дроссельная заслонка. Это датчик, без которого ваш двигатель не смог бы корректно работать. Если говорить проще, то можно сказать, что он показывает, открыта заслонка, или нет.

К тому же следует учитывать, что от датчика во многом зависит, в какой момент будет происходить зажигание, а в случае если у вас автоматическая коробка передач, – насколько правильно она будет работать. Вот почему надо следить за этим датчиком.

Проблема с датчиком заключается в том, что когда присутствует неисправность датчика, она может быть закрыта, а «мозги» считают ее открытой, соответственно, начинают подавать большее количество топлива, что будет соответствовать подходящей воздушно-топливной смеси. Вследствие этого двигатель начинает переливать, и он глохнет.

Безусловно, мало приятного в том, когда мотор постоянно глохнет. Помимо того, есть еще одна проблема. Когда двигатель работает в таком режиме, это может вызвать его выход из строя. Если это случится, то поломка может быть очень дорогостоящей. Но даже если неисправность дроссельной заслонки не повлечет за собой более серьезные проблемы, то все равно станет бить по вашему карману, так как двигатель начнет потреблять гораздо больше топлива, чем это нужно.

Если вы хотите проверить, в порядке ли датчик, то вы должны знать, где он находится. Для того чтобы найти его, сначала отследите дроссельный патрубок. Как раз на нём и расположен датчик, соединенный с осью заслонки.

Признаки неисправности датчика

Чтобы вы смогли выявить неисправность датчика, вам нужно знать все симптомы, которые могут указывать на наличие этой проблемы:

  • Двигатель начинает глохнуть в тот момент, когда вы переключаете передачу. А точнее в момент, когда вы выключаете передачу во время движения.
  • Нестабильность оборотов на холостом ходу, причем независимо от того, в каком режиме работает двигатель.
  • Присутствие рывков, когда вы набираете скорость, даже если вы стараетесь делать это плавно.
  • Мотор начинает глохнуть, если вы неожиданно уберете ногу с газа.
  • Ощутимо снижается мощность двигателя.

Бывают случаи, когда на приборной панели может ненадолго загореться значок «check engine», про эту особенность вы узнаете немного дальше в статье. Как бы то ни было, в случае если вы заметили один или несколько из данных признаков, то лучше не затягивать и проверить состояние, в котором находится датчик.

Как осуществить проверку

В проверке нет ничего сложного, но стоит отметить, что нужно четко придерживаться некоторой последовательности, к тому же вам потребуется дополнительный прибор – тестер.

Небольшая справка относительно лампочки «check engine»: она напоминает вам о том, что в двигателе существует какая-то неисправность и вам необходимо выполнить проверку или же ремонт двигателя. По идее, она должна загореться при включении зажигания и затем тут же потухнуть. В случае если она не гаснет, это значит, что компьютер обнаружил некоторые проблемы. В данном случае, скорее всего, нужно обратиться к специалистам.

  • В первую очередь выключите зажигание. Еще раз убедитесь в том, что на приборной панели лампочка «check engine» не горит.
  • В случае если лампочка погасла, вы можете смело открыть капот и начинать проверку датчика.
  • Сначала проверьте, есть ли минус.
  • Далее проверьте, идет ли питание на датчик (учтите, что значения могут быть разные в зависимости от того, какое напряжение используется в автомобиле).
  • Не снимая датчик с места, подключите минус на «массу», а плюс к выходному контакту, который идет на ЭБУ.
  • Не трогая никоим образом заслонку, включите зажигание. Прибор при этом должен будет показать напряжение до 0,7 вольт.
  • После этого поверните ручку, полностью открыв дроссельную заслонку. В этом положении прибор должен показать не меньше 4 вольт.
  • Выключите зажигание.
  • С выключенным зажиганием надо опять подключиться к датчику.
  • Затем плавно и без рывков крутить сектор, в тоже время смотрите на то, какие показания дает прибор.
  • В случае если они медленно растут без каких-либо резких рывков и колебаний, все в порядке.
  • Но если нет – то это свидетельствует о том, что на дорожке резистора сформировались протертые места.

Обратите внимание на то, что данные показатели очень важны, ведь они влияют на то, правильно ли будет работать блок управления, отвечающий за уровень подачи топлива в инжекторы. Ведь могут быть ситуации, когда дроссельная заслонка закрыта, а компьютер воспринимает ее полностью открытой, или наоборот. И то и другое негативно сказывается на двигателе.

В случае если вы наблюдаете серьезные рывки, нужно будет поменять датчик.

В случае если вы поменяли датчик положения дроссельной заслонки, то после этого регулировка датчика не нужна. Для контроллера начальное положение – это тот момент, когда заслонка полностью закрыта.

Причины поломки датчика

К сожалению, вы не в силах избавить себя от всех поломок каких-либо механизмов и деталей или датчиков в машине. А что касается датчика, то существует несколько причин, почему он может выйти из строя:

  1. Ползунок с резистивным слоем утрачивает контакт. Это может быть вызвано сломанным наконечником, который задирается на подложке, в результате этого ломаются и все остальные. Стоит отметить, что в данном случае датчик может продолжить работать, пока у него еще есть резистивный слой. В результате этого сердечник окончательно выходит из строя. В случае если у вас есть эта неисправность датчика, то ее будет труднее выявить, потому как в нестабильной работе двигателя вы можете или другие причины.
  2. Не повышается линейное напряжение сигнала на выходе. Это может происходить из-за того, что напыление основы стирается до основания в том месте, где находится начало ползунка.

Обратите внимание, что если у вас существует неисправность ДПДЗ, то на приборной панели не должно появляться никаких дополнительных сигналов, потому что самодиагностика автомобиля не выявляет эту проблему, определить ее можно только по тем признакам, которые были перечислены выше.

И напоследок, выберите качественный датчик, если все же вам приходится его менять. Лучше не ставьте недорогой пленочно-резистивный датчик, потому как это может привести к тому, что он скоро перестанет корректно работать, и вы опять начнете замечать симптомы неисправности датчика при езде на автомобиле. Но еще хуже то, что очередная поломка ДПДЗ может, в свою очередь, нанести вред двигателю.

Лучшим вариантом будет бесконтактный датчик. Естественно, его цена намного выше, но зато вы можете быть уверены в том, что он будет служить вам долго и стабильно.

Подводя итоги, можно сделать вывод, что если вы заметили какие-нибудь симптомы, которые свидетельствуют о наличии проблемы с датчиком положения дроссельной заслонки, то проверка его состояния не будет слишком сложной операцией. Если все же, при проверке вы выявили, что датчик неисправный, то замените его. При этом лучше все-таки не экономить, ведь на качестве комплектующих к двигателю экономить нельзя. Любите свой автомобиль, и тогда он вам отплатит долгой службой и надежностью.

Видео

Перед тем как поговорить о проверке и неисправностях датчика положения дроссельной заслонки (ДПДЗ), предлагаю выяснить, что собой представляет этот датчик. ДПДЗ — потенциометр, который сообщает контроллеру о положении дроссельной заслонки, после того как водитель нажимает на педаль «газа».

На выходе датчика постоянно меняется напряжение за которым следит контролер, что позволяет ему производить правильную дозировку топлива и осуществлять его правильную подачу. Следовательно, если ДПДЗ неисправен он искажает информацию о положении заслонки из-за чего происходят перебои в работе двигателя, а также возникает перерасход топлива.

Где расположен ДПДЗ ВАЗ 2110?

Датчик положения ВАЗ 2110 расположен под капотом в моторном отсеке на дроссельном патрубке и соединен с осью дроссельной заслонки.

Как узнать о неисправности датчика положения дроссельной заслонки Ваз 2110?

  1. Повышенные холостые обороты.
  2. Двигатель глохнет на нейтральной передаче.
  3. Плавают холостые обороты.
  4. Рывки во время разгона.
  5. В некоторых случаях может загораться лампочка » «.

Почему ДПДЗ ВАЗ вышел из строя?

  1. Наиболее распространенной причиной поломки становится исчезновение напыления основы в начале хода ползунка. В результате такого явления не возникает линейное повышение напряжения выходного сигнала.
  2. Вторая возможная причина неисправного датчика положения дросельной заслонки — вышедший из строя подвижной сердечник. Повреждение одного из наконечников чревато возникновением задиров на подложке, после чего из строя выходят остальные наконечники. Исчезает контакт между резистивным слоем и ползунком.

Как проверить ДПДЗ Ваз 2110?

Диагностика датчика положения дроссельной заслонки производится следующим образом:

  1. Включите , затем проверьте вольтметром напряжение между контактом ползунка и минусом. На вольтметре должно быть не более 0,7 В.
  2. Дальше, поверните пластиковый сектор, полностью открывая тем самым заслонку, затем снова произведите замер напряжения. Прибор должен показывать не менее 4 В.
  3. Теперь полностью выключите зажигание и вытяните разъем. Проверьте сопротивление между контактом ползунка и каким-нибудь выводом.
  4. Медленно, поворачивая сектор, следите за показаниями вольтметра. Следите за тем чтобы стрелка двигалась плавно и медленно, если вы заметите скачки — датчик положения дроссельной заслонки неисправен и подлежит замене.

Какой датчик положения дроссельной заслонки купить лучше?

Как правило, популярностью пользуются пленочно-резистивные датчики, такие устанавливает завод-производитель. Цена ДПДЗ Ваз 2110 такого типа не высокая, ну и срок службы, как вы понимаете, соответствующая. Я бы рекомендовал покупать бесконтактный датчик положения дроссельной заслонки, цена его выше, однако и срок службы гораздо больше. Благодаря тому, что принцип его работы основан на магниторезистивном эффекте.

Одним из компонентов схем различных электронных и электротехнических приборов является дроссель. Дросселем называют катушку индуктивности, которая при работе в электрических схемах ограничивает проводимость для переменного тока и беспрепятственно пропускает ток постоянный. Это свойство дросселя используется для сглаживания переменной составляющей токов. Проверка дросселя осуществляется мультиметром или специальным тестером.

Назначение и устройство

В некоторых приборах дроссели устанавливаются для того, что бы пропускать импульсные токи определенного диапазона частот. Диапазон этот зависит от конструктивного решения дросселя, то есть от применяемого в катушке провода, его сечения, количества витков, наличия сердечника и материала, из которого он изготовлен.

Конструктивно дроссель представляет собой намотанный на сердечник изолированный провод. Сердечник может быть металлическим, набранным из изолированных пластин или ферритовым. Иногда дроссель может выполняться без сердечника. В этом случае используется керамический или пластмассовый каркас для провода.

Дроссельная заслонка присутствует в карбюраторе. Она регулирует подачу горючей смеси, представляя собой потенциометр. Чтобы проверить датчик дроссельной заслонки в автомобиле, определяют соответствие входного напряжения устройства положению заслонки .

В мультиметре выставляют режим прозвонки. Контакты разъема датчика соединяют со щупами мультиметра и создают видимость движения заслонки (пальцами). При этом проверяют, как реагирует датчик в крайних положениях заслонки. Должен идти чистый сигнал без хрипов.

В светильниках

В светильниках, предусмотренных для использования ламп дневного света, помимо самих ламп, применяются такие компоненты, как стартер и дроссель.

Стартер, как следует из названия, запускает процесс свечения в лампе, и далее в процессе не участвует. Дроссель выполняет функции стабилизатора тока и напряжения в течение всего периода свечения лампы.

Если дроссель неисправен, лампа не горит, или горит не устойчиво, свечение ее неоднородно по всей длине, внутри могут появляться области с более ярким свечением, движущиеся от одного электрода лампы к другому. Иногда можно заметить эффект мерцания света.

Лампа при неисправном дросселе может не загореться с первого раза, и стартер будет многократно включаться, пока, наконец, процесс свечения не запустится. В результате, в местах установки спиралей, на колбе лампы появятся потемнения. Это связано с тем, что спирали работают более продолжительное время, чем установлено для нормального запуска.

Проверка в лампах

Проверку дросселя необходимо произвести, если наблюдается одно из вышеописанных явлений при работе лампы дневного света, а также, если замечено появление характерного запаха подгорающей изоляции, появление звуков, нехарактерных для работы прибора, а также в том случае, если лампа не включается.

До того, как проверить дроссель лампы, проверяются сама лампа и стартер.

Неисправность дросселя может заключаться в обрыве или перегорании провода катушки или межвитковом замыкании, вызванном пробоем или подгоранием изоляции.

Обе неисправности могут произойти либо вследствие длительного времени использования прибора, либо в результате какого-либо механического воздействия. Возможно перегорание провода катушки в результате подачи на нее тока большего, чем максимальный, на который рассчитан дроссель.

В случае обрыва или перегорания провода, можно выявить неисправность обычным тестером или мультиметром. В силу того, что дроссель пропускает постоянный ток, замкнув цепь тестера через катушку, по свечению контрольной лампы или его отсутствию можно понять, есть обрыв или нет.

Если при измерении мультиметром, сопротивление бесконечно, имеет место обрыв провода катушки.

Проверка межвиткового замыкания

В случае межвиткового замыкания, проверка тестером результата не даст. В этом случае необходимо знать, как проверять дроссель при помощи мультиметра.

Межвитковое замыкание имеет место при непосредственном гальваническом контакте двух витков или при контакте витков с металлическим сердечником. Очевидно, что в этом случае сопротивление катушки уменьшается.

Возможен редкий случай, когда измерение сопротивления катушки не даст достоверной картины ее состояния. Такое может случиться при обрыве и межвитковом замыкании одновременно.

В этом случае межвитковое замыкание может оказаться параллельным обрыву, и несколько витков просто не будут участвовать в измерении. Исправный, казалось бы, дроссель будет работать некорректно.

Для проверки катушки на наличие межвиткового замыкания, аналоговый мультиметр в режиме миллиамперметра необходимо использовать в составе прибора, собранного на двух транзисторах.

Схема прибора приведена на рисунке.

Сам прибор представляет собой генератор низкой частоты. При сборке схемы используются любые транзисторы из линейки МП39-МП42 (коэффициент усиления 40-50).

Диоды можно использовать типа Д1 или Д2 с любым индексом. Резисторы применяются любого типа, рассчитанные на мощность не менее 0,12 Вт. Питание прибора осуществляется от источника постоянного тока, напряжением 7-9 В.

Последовательность действия

Порядок проверки следующий:

  1. включается тумблер Вк. При этом стрелка мультиметра должна отклониться до середины шкалы;
  2. в зависимости от индуктивности катушки, устанавливается положение движка переменного резистора R5. Левое положение соответствует меньшей, а правое – большей индуктивности. При проверке катушек с индуктивностью менее 15 мГн, необходимо дополнительно нажать кнопку Кн2;
  3. к клеммам Lx подключаются выводы дросселя и замыкается кнопкой контакт Кн1. При этом, если в обмотке нет витков, короткозамкнутых между собой, стрелка мультиметра должна отклониться в сторону больших значений или же незначительно отклониться в сторону меньших. Если в обмотке есть хоть одно замыкание между витками, стрелка возвращается на нуль.

Иногда причиной неисправности катушки может стать разрушившийся или поврежденный сердечник. Материал, из которого выполнен сердечник, его размер и положение относительно катушки, влияют на индуктивность.

Проверка индуктивности

Наличие в арсенале мультиметра такой полезной функции, как измерение индуктивности катушек, будет полезным для проверки соответствия дросселя характеристикам, заявленным в справочной литературе. Функция присутствует только в некоторых моделях цифровых мультиметров.

Чтобы воспользоваться этой функцией, необходимо настроить мультиметр на . Контакты щупов присоединяются к выводам катушки. При первом измерении мультиметр устанавливается в наибольший диапазон измерений, и потом диапазон уменьшается для получения измерения достаточной точности.

При проведении всех измерений важно не допускать касания руками контактов, на которых измеряются те или иные параметры, иначе проводимость человеческого тела может изменить показания прибора.

Датчик дроссельной заслонки является важной деталью в любом автомобиле — этот механизм является связывающим звеном между контролером и дроссельной заслонкой. Он начинает свою работу сразу после того, как нажимается педаль «газа». Нарушение работы датчика дроссельной заслонки вызывает сбои в работе двигателя, так как контролер, который связывается с ним, регулирует подачу топлива с бака. Каждый водитель знает, что такие проблемы могут спровоцировать увеличение или уменьшение количества подаваемого топлива. В худшем случае автомобиль может выйти из строя, но, если вовремя выявить неполадки и устранить их, то можно избежать проблем с двигателем.

Где искать датчик заслонки?

Чтобы устранить неполадки, необходимо точно знать, где же располагается необходимый датчик дроссельной заслонки. Датчик находится в моторном отсеке машины, открыв капот, вы легко сможете найти это место. Ось дроссельной заслонки соединяет патрубок с непосредственным механизмом. Причинами для тревоги могут быть такие:

  • увеличение холостых оборотов в сердце двигателя;
  • заглушка двигателя на нейтральной передаче работы;
  • плавание холостых оборотов;
  • сбои в динамике;
  • срабатывание кнопки «Check Engine».

Такие признаки могут возникать, если один из подвижных сердечников вышел из строя, что спровоцировало нарушение в работе двигателя. При осмотре также обратите внимание на состояние напыления в ползунке. Если напыление исчезло или стало белым, тогда это может свидетельствовать о нарушении работы двигателя. Есть и другие причины возникновения проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, раздобыв которое, вы сами сможете справиться с данной работой.

Многие автомобилисты задаются вопросом о том, как проверить датчик положения дроссельной заслонки? Для этого вам понадобиться выделить немного времени и произвести такие операции:

  • включив зажигание, необходимо подключить вольтметр к механизму, чтобы проверить напряжение между ползунком и показателем «минус». Нормой является показание, соответствующее 0,7 В;
  • далее необходимо полностью открыть заслонку. Для этого вам необходимо провернуть пластиковый сектор, на этом участке показатель должен быть равен 4 В;
  • проверьте сопротивление между контактом ползунка и любым выводом, перед этим необходимо включить зажигание и вытянуть разъем;
  • медленно и плавно проворачивайте сектор, наблюдая за показателем вольтметра, стрелка должна двигаться равномерно и плавно, сбои в ходе стрелки свидетельствуют о поломке дроссельной заслонки.

Для того, чтобы избежать поломок, необходимо выбирать подходящие датчики дроссельной заслонки. Пленочно-резистивные дроссельные заслонки используются чаще всего. Именно такие датчики устанавливаются на заводах, но не всегда они являются подходящими. Универсальным вариантом является бесконтактный датчик дроссельной заслонки, этот механизм отлично справляется со своей работой и практически никогда не выходит из строя. Преимущество этого приспособления заключается в том, что он работает на магниторезистивной технологии, это помогает сократить вероятность поломок. Магнитные поля воздействуют на ось заслонки, меняя сопротивление, благодаря этому происходят изменения в показателях датчика. Данный тип дроссельной заслонки имеет высокую цену, но пользуясь им, вы поймете, что цена полностью оправдывает качество. Срок службы такого механизма гораздо дольше, чем у других видов. Используя бесконтактный регистратор дроссельной заслонки, можно избавиться от множества проблем. Современные технологии позволяют упростить уход за автомобилем, именно поэтому автомеханики советуют использовать магниторезистивные системы для регулирования подачи топлива в двигатель.

Принцип работы и строение

Датчик в своем строении имеет три вывода:

  • первый для подачи напряжения на другие уровни;
  • второй выполняет функцию соединения с основной массой;
  • третий считывает сигнал с блока управления мотором.

Закрытая дроссельная заслонка свидетельствует о минимальном напряжении на показателях датчика. Механизм работает как потенциометр.

Важным показателем дроссельной заслонки выступает размер воздуховода, именно эта величина решает главную роль в выборе того или иного датчика. Большой диаметр дроссельного канала будет способствовать уменьшению сопротивления в механизме, воздух будет поступать к двигателю в меньшей степени, а значит, работа мотора будет значительно лучше. Для профилактики необходимо периодически чистить каналы и саму заслонку, чтобы избежать неприятностей.

На рисунке можно увидеть схематическое соединение датчика положения дроссельной заслонки с центром управления двигателем. Как видим, механизм имеет три выхода, каждый из которых предназначается определенной цели.

Любые нарушения в данных соединениях могут привести к поломке, что в результате может отобразиться и на двигателе. Именно по этой схеме должны подсоединяться все элементы системы.

Проведение регулировочных процедур

Запомните, что процедура регулировки проводится исключительно на среднем уровне разъема с включенным зажиганием:


Распространенные неполадки датчика

Очень часто со временем, датчик дроссельной заслонки выходит из строя по причине неисправности подложки, которая покрыта резистивным слоем. Когда этот слой стирается или теряет свои свойства, датчик начинает барахлить. В этом случае необходимо заменить подложку, чтобы датчик мог без проблем считывать линейные движения внутри механизма.

Еще одной важной деталью является ползунок. Причиной неполадок может стать нарушение в контактах между ползунком и резистивным слоем. В результате этого на поверхности слоя образовываются задиры, которые мешают работе механизма.

Лучшим вариантом является полная замена старого датчика дроссельной заслонки на новый. Нет смысла менять отдельные детали, так как через определенный промежуток времени проблемы могут вернуться и устранить их будет сложнее. На такие модели авто, как ваз 2110, ваз 2114, 2112, вы без проблем сможете переустановить ДПДЗ.

Часто встречается проблема с окислением контактов. В этом случае может помочь специальная жидкость, которой необходимо обработать все имеющиеся контакты.

Бывает и так, что заслонка закрывается не до конца, в результате чего подача топлива может распределяться неравномерно и неправильно. С этой трудностью можно легко справиться, если немного подпилить крайние части механизма таким образом, чтобы заслонка плотно закрывалась с обеих сторон.

Многие автомобилисты, обнаружив разрывы в контактах или трещины в этом районе, прибегают к использованию токопроводящего клея. Конечно, на некоторое время работа механизма восстанавливается, но сам датчик уже никогда не станет прежним, поэтому целесообразней просто приобрести новое устройство, чтобы избежать проблем в будущем.

Большинство автомехаников используют пленочно-резисторные дроссельные заслонки, так как они имеют сравнительно невысокую стоимость и продаются во всех магазинах. Замена датчика — простая процедура, но требует внимания и рассудительности.

Процедура замены механизма

К операции замены датчика дроссельной заслонки нужно подойти внимательно и осознанно. Подготовьте все необходимые материалы и оборудование. Рассмотрим этапы замены датчика дроссельной заслонки:


Никогда не забывайте о том, что каждой машине необходима забота. Периодически прочищайте двигатель, проверяйте сопротивление контактов и уровень вибрации на необходимых участках. Всегда имейте в своем гараже всю необходимую измерительную технику. Изучив некоторые особенности строения своего авто, вы всегда сможете вовремя прийти к нему на помощь, если что-то пойдет не так. Лучше вовремя провести профилактику, чем потом тратить множество денег на ремонт автомобиля.

Датчик дроссельной заслонки — это очень тонкий и уязвимый механизм, поэтому нуждается в большом внимании, но если вы будете систематически проверять его состояние и прочищать контакты, то ваша машина прослужит вам долгую верную службу.

Терять ценное топливо не хочется никому, поэтому нужно всегда контролировать работу датчика заслонки. На СТО проверка может обойтись вам в копейку, в то время, как вы сами можете провести все необходимые процедуры у себя в гараже.

Купить датчик дроссельной заслонки для вас не составит труда. В любом специализированном магазине есть большой выбор подобных механизмов. По словам специалистов, проблемы с ДПДЗ встречаются довольно часто, именно поломки этого механизма служат причиной заглушки авто среди дороги. Чтобы этого не случилось, относитесь внимательно к своей машине и вовремя проводите профилактические работы.

Что такое датчик дроссельной заслонки и как его регулировать?

Дроссельная заслонка являет собой сложное конструктивное устройство впускной системы инжекторных и карбюраторных двигателей. Главное предназначение данного прибора – это регулировка подачи воздуха в ДВС с целью оптимальной дозировки воздушно-топливной смеси. Вообще по своим свойствам данная деталь напоминает некий клапан – когда он закрыт, уровень давления падает до состояния вакуума, а когда он открывается, тогда давление соответствует уровню впускной системы.

Любая деталь такого рода комплектуется специальным элементом, и называется он датчик дроссельной заслонки. Эта, на первый взгляд, маленькая запчасть играет серьёзную роль в системе управления ДВС. Именно от его показаний заслонка дозирует нужное количество воздуха для полного сгорания бензина в камере. И если датчик (ДПДЗ) придет в неисправность, на панельной доске автомобиля загорится красная лампа, которая предупредит водителя о возможных неисправностях. Кроме этого, при поломке данной детали можно заметить очень много других факторов, а именно:

  1. Затруднённое зажигание.
  2. Увеличенный расход топлива
  3. Большие обороты холостого хода.
  4. При разгоне машина начинает резко тормозить.

И все они тоже говорят о том, что датчик дроссельной заслонки нуждается в ремонте. Но для того, чтобы быть верным в своих предположениях (поскольку данные факторы могут сигнализировать и о других неисправностях), нужно сначала проверить техническое состояние самой детали. Прежде чем это делать, следует убедиться в том, что датчик дроссельной заслонки находится в закрытом состоянии. После этого нужно выключить зажигание и отключить разъем данной детали (при этом не стоит нажимать на педаль газа). Далее проверьте состояние проводимости двух клемм датчиков. Если её нет, это говорит о том, что данная деталь нуждается в регулировке.

А начинать данный процесс нужно со снятия гофротрубы, которая проводит воздух до впускного коллектора. К счастью, датчик дроссельной заслонки ВАЗ 2110 имеет схожую конструкцию со всеми другими моделями ВАЗа, а поэтому данная инструкция по регулировке будет обобщённой.

Итак, для регулировки нам нужно отпустить винт заслонки. Для этого необходимо полностью открыть её и резко отпустить. Если всё сделано правильно, вы услышите небольшой щелчок удара. После этого регулируем запчасть и «щелкаем» до тех пор, пока наш клапан не перестанет закусывать. Когда это произошло, нужно снова закрутить болт с гайкой. Всё, заслонка отрегулирована.

Для датчика нужно сделать следующее: отпустить его винты и затем применить мультиметр. При помощи него следует поставить один щуп к контактам холостого хода, а второй – между упорным винтом и самой заслонкой. После этого поворачиваем корпус детали до тех пор, пока напряжение не будет изменяться с открытием клапана. Как видите, регулировать датчик и заслонку не так уж и сложно, как кажется на первый взгляд.

Следуя данным инструкциям, вы с лёгкостью сможете применить данные знания на практике в любых дорожных условиях.

Dijelite na društvenim mrežama:

Povezan

Что такое датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110?

В данной статье мы рассмотрим способы диагностики датчика положения дроссельной заслонки (ДПДЗ) ВАЗ 2110, но перед этим предлагаю напомнить, что собой представляет этот самый ДПДЗ.

Датчик положения дроссельной заслонки ВАЗ 2110 — это потенциометр, который передает контроллеру информацию о положении дроссельной заслонки. Заслонка меняет свое положение в зависимости от того как вы нажимаете на педаль «газа». На выходе ДПДЗ существует напряжение, которое постоянно меняется, за которым следит контроллер, после чего на основании полученных данных производит дозированную подачу топлива. В случае неисправности ДПДЗ контролер будет получать информацию в искаженном виде, в результате чего в работе двигателя могут возникнуть перебои, а также перерасход топлива.

Где находится датчик положения дроссельной заслонки ВАЗ 2110?

Расположен ДПДЗ ВАЗ 2110 в моторном отсеке на дроссельном патрубке, он соединен с осью дроссельной заслонки.

О неисправностях этого датчика вы сможете узнать по следующим признакам:

  • Плавающие холостые.
  • Рывки во время разгона, ухудшение динамики.
  • Внезапная остановка двигателя на нейтральной скорости.
  • Иногда о неисправностях в ДПДЗ может свидетельствовать сигнальная лампочка «Check Engine».

Причины неисправности ДПДЗ ВАЗ 2110

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Кроме того, ДПДЗ может выйти из строя  по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

Как проверить датчик положения дроссельной заслонки Ваз 2110 своими руками?

Для того чтобы произвести проверку выполните следующие действия:

  1. Включите зажигание и произведите вольтметром замер напряжения между минусом и контактом ползунка. Вольтметр должен показывать не более 0,7 В.
  2. После этого, поверните пластиковый сектор, чтобы полностью открыть заслонку, после этого опять проверьте напряжение, на этот раз на приборе должно быть не менее 4 В.
  3. Включите зажигание полностью, затем вытяните разъем. После этого нужно измерить сопротивление между контактом ползунка и любым выводом.
  4. Не спеша вращая сектор, наблюдайте за тем, как меняются показания вольтметра, движение стрелки должно быть плавным и медленным, скачки или рывки — признаки неисправности датчика положения дроссельной заслонки ВАЗ 2110.

Как правильно выбрать ДПДЗ? Какой датчик лучше купить?

Пленочно-резистивные датчики положения дроссельной заслонки — самые популярные среди автомобилистов, это объясняется их невысокой стоимостью, однако срок службы у таких датчиков также оставляет желать лучшего. Рекомендую покупать бесконтактные ДПДЗ ВАЗ 2110, цена такого устройства выше, однако благодаря  магниторезистивному принципу действия он может похвастаться прекрасным сроком службы.

Актуально:

&nbsp

✅ Дроссельная заслонка ваз 2109

Содержание

  • 1 Дроссельная заслонка ваз 2109
    • 1.1 Регулировка дроссельной заслонки на ВАЗ-2108, 2109 и 21099
    • 1.2 Устройство дроссельной заслонки, потенциометра, регулятора холостого хода
    • 1.3 Устройство дроссельной заслонки
    • 1.4 Датчик положения дроссельной заслонки
    • 1.5 Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115
    • 1.6 Регулировка дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
    • 1.7 Как отрегулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?
    • 1.8 Как проверить компрессию двигателя на ВАЗ?
    • 1.9 Антикоррозийная обработка автомобиля своими руками
    • 1.10 Тонирование стёкол на автомобилях
    • 1.11 Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ.
    • 1.12 Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
    • 1.13 Замена клемм проводов аккумулятора на всех автомобилях ВАЗ
    • 1.14 Чистка дроссельной заслонки ваз 2109-15 своими руками
    • 1.15 Дроссельный патрубок (узел) системы впрыска автомобилей ВАЗ 2108, 2109, 21099
    • 1.16 Каковы признаки грязной дроссельной заслонки
    • 1.17 Что такое дроссельная заслонка, дроссельный узел?
    • 1.18 Где находится дроссельная заслонка?
    • 1.19 Зачем и когда чистить/мыть дроссельную заслонку?
    • 1.20 Признаки грязной дроссельной заслонки
    • 1.21 Промывка дроссельной заслонки

Регулировка дроссельной заслонки на ВАЗ-2108, 2109 и 21099

Дроссельная заслонка – один из наиболее важных элементов автомобиля. Она является частью впускной системы бензинового ДВС и отвечает за подачу воздуха в двигатель при образовании топливовоздушной смеси. При открытии заслонки топливная смесь обогащается, а при закрытии, наоборот, обедняется.

Дроссельную заслонку можно сравнить с воздушным клапаном. Как только она открывается, давление окружающей атмосферы и впускной системы выравнивается. В момент, когда «клапан» закрывается, происходит обратная ситуация – давление в системе опускается до минимального уровня.

Основные типы

Дроссельные заслонки могут иметь различное исполнение, в зависимости от типа карбюратора:

— в карбюраторах постоянного разрежения и с падающим током подобная заслонка имеет вид пружины;

— в карбюраторе горизонтального типа дроссельная заслонка имеет вид шибера, расположенного вертикально. Его перемещение позволяет регулировать сечение диффузора, в площади которого и происходит перемещение заслонки;

— в системах впрыска бензина этот узел представляет собой отдельное устройство, задача которого – дозирование воздуха и передача его дальше по системе на коллектор.

Стоит также отметить, что дроссельные заслонки могут различаться по типу привода – последний может быть механическим или электрическим. В чем же их отличия? Здесь все просто.

  1. Дроссельная заслонка, управляемая электрическим приводом:

— позволяет регулировать ХХ. Это возможно за счет смещения заслонки в ту или иную сторону;

— отсутствует механическое «сообщение» между педалью акселератора и самой заслонкой.

Электронные системы является более надежными и точными, поэтому именно они используются в большинстве автомобилей. В состав системы входит ЭБУ, группа входных датчиков, исполнительное устройство, выключатели (устанавливаются на педали сцепления и тормоза), датчик, фиксирующий положение педали акселератора. При наличии дополнительных опций в работе системы может принимать участие тормозная система, климат- или круиз-контроль.

  1. Дроссельная заслонка с механическим приводом установлена только на старых (в том числе и отечественных) авто. Современные производители уже давно отказались от такого варианта управления. Основное отличие такой системы в том, что дроссельная заслонка и педаль газа связаны металлическим тросиком.

Основные неисправности

Проблемы с дроссельной заслонкой определить несложно. К примеру, при наборе скорости вы активно жмете на педаль акселератора, а машина не торопится выполнять команду. Подобная «тупость» чаще всего объясняется проблемами с регулировкой данного узла. Конечно, выйти из строя может и сам блок ДЗ, но чаще всего проблема именно в заслонке.

Кроме этого, к признакам неисправности заслонки можно отнести:

— «плавание» оборотов холостого хода;

— отсутствует повышенных оборотов при запуске холодного двигателя;

— завод силового узла на «холодную» или «горячую» может вызывать проблемы;

— если на коробке установлена АКПП, то при переключение в положение «Драйв» может быть рывок;

— клинит и изнашивается сервопривод;

— возможно снижение мощности;

— повышается расход топлива.

При появлении первых же признаков неисправности, выделите полчаса своего времени на проведение регулировочных работ. Многие автолюбители почему-то не хотят лезть в карбюратор, боясь что-то нарушить или поломать. На самом же деле в этой работе нет ничего сложного. Если четко следовать инструкции, то можно правильно отрегулировать дроссельную заслонку и навсегда забыть об упомянутых выше проблемах.

Регулируем дроссельную заслонку на ВАЗ-2108, 2109 и 21099

В этой статье мы займемся регулировкой заслонки на примере наиболее популярных отечественных автомобилей — ВАЗ-2108, 2109 и 21099. Выполнять эту работу необходимо в двух случаях – если дроссельная заслонка полностью не закрывается или же полностью не открывается. Итак, приступим:

  1. Подготовьте инструмент, который понадобится для работы – набор гаечных ключей и отверток.
  2. Убедитесь, что дроссельная заслонка действительно нуждается в регулировке. Для этого:

— ослабляйте с помощью отвертки крепежный хомут и отбрасывайте толстый воздушный шланг от патрубка заслонки;

— ослабляйте крепежный хомут (снова-таки отверткой) и отбрасывайте второй шланг, который подключен к большой ветке вентиляции картера;

— попросите помощника сесть за руль машины и нажать педаль акселератора до упора;

— в момент нажатия внимательно наблюдайте за поведением заслонки и ее конечным положением. При максимально вдавленной педали акселератора «шторка» дросселя должна быть открыта полностью;

— давайте команду партнеру по регулировке бросить педаль газа;

— снова проверьте позицию заслонки (если все нормально, то она должна вернуться на место и полностью закрыться).

В ситуации, когда ДЗ полностью не открывается при полном вдавливании педали акселератора и не закрывается в случае сброса педали, то не обойтись без регулирования:

— послабляйте контргайку тросика и выкручивайте регулировочную гайку. Посматривайте на заслонку. Производите регулировку до тех пор, пока при выжатой педали акселератора дроссельная заслонка будет открытой полностью.

— послабляйте контрайку и закручивайте регулировочную гайку. Добейтесь полного закрытия ДЗ.

При выполнении работы будьте аккуратны с тросиком дроссельной заслонки. В случае неосторожного обращения и сильной перетяжки он может порваться. Подобная проблема существенно добавит вам работы (придется производить замену троса).

Вывод

Регулировка дроссельной заслонки на автомобилях ВАЗ серий 2108-21099 – это вопрос 20-30 минут. Здесь очень важно своевременно диагностировать проблему. Сама же работа очень проста и доступна даже начинающим автолюбителям. Главное здесь – ознакомиться с особенностями конструкции карбюратора, обзавестись помощником, выделить немного времени, подготовить инструмент и поверить в свои силы. Удачи.

Устройство дроссельной заслонки, потенциометра, регулятора холостого хода

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

Устройство дроссельной заслонки

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

  1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
  2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

  • во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
  • при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
  • иногда может загораться лампочка CHECK.

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

» alt=»»>

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Регулировка дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня мы будем регулировать дроссельную заслонку, на инжекторных автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Когда нужно регулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?
Дроссельная заслонка подлежит регулировки, при:
1) Не полном ее открывании.
2) Или же при не полном ее закрывании.

Что нужно для регулировки дроссельной заслонки на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.
2) Гаечные ключи.

Как проверить нуждается ли дроссельная заслонка в регулировки на ВАЗ 2108-ВАЗ 21099?
1) Для начала отсоедините воздушный шланг, который обозначен буквой «А», от патрубка дроссельной заслонки , а так же вместе с ним отсоедините шланг большой ветви вентиляции картера, который обозначен буква «Б».

Примечание!
О том как правильно отсоединить воздушный шланг от патрубка дроссельной заслонки, см. в статье «Замена дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099», в рубрике: «снятие», в пункте «2-3»!

2) После чего посадите одного человека за руль вашего автомобиля, и попросите его выжать педаль газа, до упора.

3) А вы в это время посмотрите в каком положении у вас встала дроссельная заслонка.

Примечание!
Дроссельная заслонка должна быть полностью открыта!

4) Затем попросите помощника убрать ногу с педали газа.
5) А вы в это время проверьте в какое положение встала дроссельной заслонка, она должна быть полностью закрыта.

Примечание!
Если дроссельная заслонка не полностью открывается, или же не полностью закрывается, то в таком случае отрегулируйте ее!

Как отрегулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?

Неполностью открывается дроссельная заслонка:

1) Для того что бы отрегулировать положение дроссельной заслонки, немого ослабьте гайку троса под буквой «Б», и в это же время заворачивая гайку под буквой «А», добейтесь того что бы дроссельная заслонка полностью открывалась.

Неполностью закрывается дроссельная заслонка:

1) Немного ослабьте гайку под буквой «А», и после чего заворачивая гайку «Б», добейтесь того что бы дроссельная заслонка полностью закрывалась.

Важно!
1) С тросом дроссельной заслонки обращайтесь аккуратно, не повредите его!

Для новичков!
Вопрос: Где находится дроссельная заслонка, в инжекторном двигателе на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099?
Ответ:

Вам также может понравиться

Как проверить компрессию двигателя на ВАЗ?

Антикоррозийная обработка автомобиля своими руками

Тонирование стёкол на автомобилях

Замена задних тормозных цилиндров на ВАЗ 2108, ВАЗ 2109, ВАЗ.

Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена клемм проводов аккумулятора на всех автомобилях ВАЗ

32 комментария

Что мне делать, я не могу нормально отрегулировать дроссельную заслонку, она просто не регулируется?

Здравствуйте Семен!
Что значит не регулируется? Может быть у вас проблемы с тросом дроссельной заслонки? Первое что сделайте, так это проверьте сам трос дроссельной заслонки на наличие дефектов, возможно просто то, что он у вас вытянулся вот и все! Если это так и есть, то в таком случае произведите замену троса (см. «Замена троса дроссельной заслонки»)

Спасибо вам большое Олег, действительно оказалось то что у меня тросик дросселя был вытянут,сегодня с утра я его заменил на новый и все стало в порядке)

Здравствуйте. Проблема следующая: заслонка не закрывается до конца, бортовой компьютер показывает 1%. даже если шпилька на дроссельной заслонке полностью выкручена.
Пальцем надавливая – закрывается, но с нажатием на газ западает.
Подскажите пожалуйста, возможно ли, что дроссельная заслонка с браком и при производстве не соблюдены были внутренние размеры. Дпдз новый

Здравствуйте, Александр! Необходимо промыть до устранения заедания.

Олег, спасибо что отозвались, забыл дописать, что дроссельную заслонку полностью снимал, промывал жидкостью для чистки карбюратора месяца два назад, но тогда были проблемы с плавающими оборотами и глохнущем двигателем, недавно как раз поменял дпдз проблема с плавающими оборотами исчезла, сейчас только когда дроссель открыт на 1% на холодную, если завести в таком состоянии, то скорее всего авто заглохнет или не будет держать обороты, после однократного нажатия на педаль, встает в ноль процентов и более не беспокоит.
Извините если что то не понятно, старался описать суть как можно доступнее и подробно

И прошу прощения, не правильно написал, западает заслонка после надавливания пальцем, а при нажатии на газ(имею ввиду нажатие из под капота, а не на педаль) застревание просто чувствуется.
И вот еще : сейчас дпдз на одном болте стоит, потому что прикрутив его на два, дроссель открыт на 3-4 %, именно по этому подозреваю что брак дроссельной заслонки имеет место быть

Совсем забыл, дроссельная заслонка не заводская, покупал новую год с лишним назад

Здравствуйте, Александр! Отделите ДПДЗ от дроссельного патрубка и посмотрите отдельно, что заедает – заслонка или датчик. Также возможно, что у Вас ДПДЗ не той модели, которая подходит к данному дроссельному патрубку. Насколько я знаю, есть как минимум 3 варианта ДПДЗ, с виду они очень похожи.

Здравствуйте, Олег!
Огромное спасибо за помощь, я обязательно займусь этим и последую вашим советам, еще раз спасибо и Удачи!
по возможности, в будущем обязательно отпишусь о исправлении неполадки

Здравствуйте, Александр! Рады были помочь. Будем признательны за обратную связь!

Здравствуйте, Олег! Вы были правы, дело было в ДПДЗ. Снова приобрел другой, больше проблем нет . Еще раз Спасибо и Удачи

Здравствуйте, Александр! Рад помочь. Обращайтесь.

тоже проблема с дпзд. заводишь когда стабильно как положено держит обороты. как газ нажмешь все 1500 оборота держит и не спускает. если снова на газ надавишь то медленно спускает . менял уже датчик .

Здравствуйте, Рамиль! А точно заслонка не подклинивает? И вообще проверяйте номер датчика при покупке, они по виду одинаковые, а по параметрам отличаются. Кстати, при любых проблемах с холостым ходом начинать следует с промывки регулятора ХХ и канала ХХ. Потом читать ошибки про пропуски зажигания и исправлять их. Только потом смотреть ДПДЗ и всё остальное.

Здравствуйте у меня машина ваз 2109 инжектор (до этого у меня плавыло абарот) не заводится. Это было вчера когда ехал домой на ходу машина заглохла и заважу и не заводится стартер крутит датчик бензы срабатывает искра есть не могу понять в чем дело

Здравствуйте, Шынгыс! Что такое “датчик бензы срабатывает”? Пишите внятно, конкретно, общепринятыми терминами, так как то, что подразумеваете вы на своём жаргоне, я могу воспринять совершенно по-другому. А вообще у вас, скорее всего, ремень ГРМ порвался или одну из шестерней ГРМ провернуло на валу.

У меня проблема в следующем – на холодную машина не заводится,особенно сейчас в холода. Подкрутишь(натянешь)тросик заслонки-заводится. И,соответсвенно, по мере прогрева двигателя
обороты растут. То есть как двигло прогрето, приходится крутить тросик обратно, в нормальное состояние.Олег,если можете,подскажите в чем причина и как это лечится?

Здравствуйте, Дмитрий! Если при этом горит чек, то надо диагностировать ошибки. Если нет – промывайте канал холостого хода и регулятор ХХ. Если не поможет – меняйте регулятор ХХ.

Добрый день. Будьте добры подскажите! У машины ( ваз 2114 2010г 103000 км пробега ) плавали обороты на месте и при движений. Был большой расход топлива. Очень редко но могла заглохнуть находу. Начал ремонт. Сделал диагностику . Показал 2 ошибки. 1 богатая смесь. 2 датчик коленвала. И так самое интересное. Заменил датчики: холостого хода, каленвала, дроссельной заслонки. Почистил заслонку. На момент чистки заслонки она не полностью открывалась. Ну вообщем поставил все обратно. Завёл и пошли обороты 1-5тысяч. Испугался выключил зажигание. Опять включил обороты от 3-1 вроде нормализовалось. Начал ехать иногда дергается при нажатие на газ. А на следующий день завёл какой то лишний шум с рядом двигателем появился и на первые 2 минуты машина держала 2-3 оборотов. Потом нормально все. Приехал загорелся чек. Что делать подскажите)

Здравствуйте, Александр! Снова читать ошибки, проверять ДМРВ и давление в рампе.

Спасибо огромное за информацию, ехали с мужем на 2109 и машина глохла, зашли на ваш сайт и починили машину. Всему виной была дросельная заслонка. Спасибо вашему сайту!

Доброе Утро. Будьте добры подскажите пожалуйста С Вадительськой стороны на дросильной заслонки ваз 21099 стоит маленький болтик для регулировки заслонки подскажите можно его крутить или он с завода выставляется

Здравствуйте, Александр! Крутить его не надо, это ограничитель обратного хода заслонки. Он нужен для того, чтобы в крайнем положении заслонка не задевала корпус.

Здравствуйте , у меня 99 очень плохо запускается на холодную, в чем может быть причина ? Дроссельную заслонку чистил очистителем для карбюраторов, так же датчик дмрв. Сегодня вообще не завелась я побежал на работу пешком. Выручайтеее

Здравствуйте, Олег! Прямой путь к инжекторщикам на диагностику. Особое внимание обратить на датчик температуры на инжектор.

Здравствуйте подскажите какой датчик дпдз должен стоять на21099 99 года ,ЭБУ Сименс

Здравствуйте, Kocty! Вот честно – не знаю. Ищите, это справочные данные.

Здравствуйте. У меня 21099 2001 г. ЭБУ январь 5.1.1 Обороты хх не опускаются ниже 1100. На каком-то сайте читал что они должны быть в районе 700-800. ДПДЗ проверял мультиметром. Сопротивление изменяется плавно. РХХ новый. Дроссель промывал. Когда промывал дроссель увидел что сверху заслонки есть небольшой зазор (видно только когда смотришь на просвет). Подскажите, пожалуйста, могут ли быть из-за этого повышенные обороты хх? Если нет, то куда дальше копать? Заранее благодарен.

Здравствуйте, Сергей! Зазора быть не должно. Отрегулируйте упорный винт заслонки.

здравствуйте…вот какая проблема у меня ..на ВАЗ2114 2007 года с двиглом 1.6..не снимая дросельной заслонки .а сняв толька патрубок с неё..залил очеститель карбюратора и после надел патрубок воздушный и опа…не заводиться…старет крутит и не схватываеться..так и посадил акум…что мне делать??

Здравствуйте, Алексей! Заряжать аккумулятор и крутить дальше, предварительно вывернув свечи, чтобы провентилировать впускной тракт и камеры сгорания. И больше так не делать.

Чистка дроссельной заслонки ваз 2109-15 своими руками

Со временем дроссельный узел загрязняется и требует чистки. Чистка дроссельной заслонки ваз 2109-15 своими руками по рекомендациям завода изготовителя должна производиться каждые 50-60 тыс. км.

Ниже рассмотрим симптомы загрязнения дроссельной заслонки.

1. Во время движения при включении «нейтралки», двигатель стремительно теряет обороты до 400-600 и глохнет или с трудов возвращается в норму.

2. Возможны проблемы с «холодным» или «горячим» пуском.

Теперь давайте разберем причины приводящие к загрязнению дроссельного узла ВАЗ.

Воздух, масло и пыль, которые приходят из системы вентиляции картерных газов и воздушный фильтр (на 100% от пыли он не защищает) смешиваются и эта гадость покрывает все внутренности дроссельной заслонки.

Сегодня мы разберем, как почистить дроссельную заслонку ВАЗ 2109 и всего семейства «самар» своими руками.

Приступаем к чистке дроссельной заслонки.

Обязательно. Двигатель должен быть холодным, так как можно получить ожог.

Для чистки ДЗ ВАЗ нам потребуется:

-жидкость для промывки ДЗ, (можно купить в магазине специальную или использовать жидкость для промывки карбюратора). Советовать не буду какая лучше. Последний раз я использовал жидкость для чистки карбюратора.

1. Откручиваем пробку расширительного бачка, тем самым снижаем давление в системе охлаждения двигателя.

2. Ослабляем все хомуты, которые мешают нам снять дроссельный узел. И снимаем все патрубки.

3. Осматриваем дроссельный узел и снимаем его для дальнейшей чистки.

4. Теперь берем в руки заранее приготовленный баллончик с жидкостью для чистки карбюратора или для чистки дроссельной заслонки и начинаем чистить. Чистим везде и очень тщательно. Особое внимание необходимо уделить каналу принудительной вентиляции картера.

5. Следующим шагом ставим дроссельную заслонку на место.

Вот и результат нашей работы чистая дроссельная заслонка.

Способ снижения загрязнения дроссельной заслонки ваз.

Для уменьшения загрязнения дроссельной заслонки можно использовать обычный фильтр, который необходимо установить на патрубок вентиляции картера на хомуты, предварительно нарастив его патрубком аналогичного диаметра. Данное устройство будет отлавливать масло и грязь летящую в ДУ.

Замену фильтра можно производить один раз в 1000 км или по мере его загрязнения. Это поможет дроссельной заслонке оставаться чистой более продолжительное время.

Всем удачи на дорогах!

Будьте осторожны на дорогах уже появились мотоциклисты!

Дроссельный патрубок (узел) системы впрыска автомобилей ВАЗ 2108, 2109, 21099

Дроссельный патрубок является элементом системы впрыска топлива инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение дроссельного патрубка

Дроссельный патрубок предназначен для дозирования объема воздуха поступающего в двигатель автомобиля. Непосредственно дозирование осуществляется находящейся внутри патрубка дроссельной заслонкой соединенной с педалью «газа», а также регулятором холостого хода, контролирующим изменение сечения воздушного (байпасного) канала холостого хода.

Расположение на двигателе

Дроссельный патрубок расположен между ресивером (патрубок крепится к ресиверу) и шлангом впускной воздухоприемной трубы двигателя (шланг крепится на дроссельный патрубок).

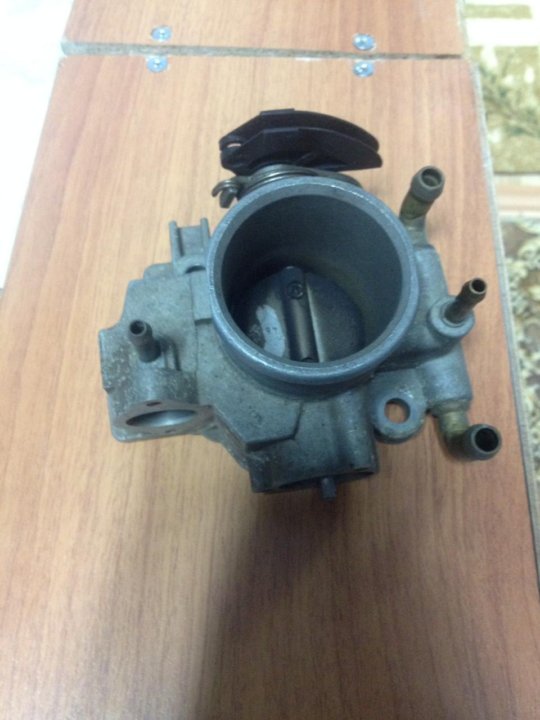

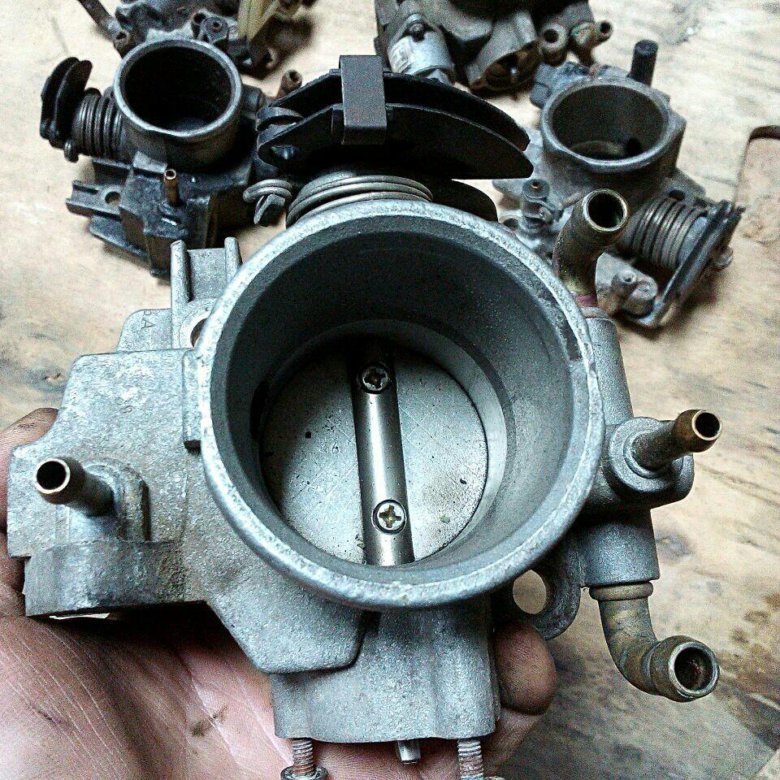

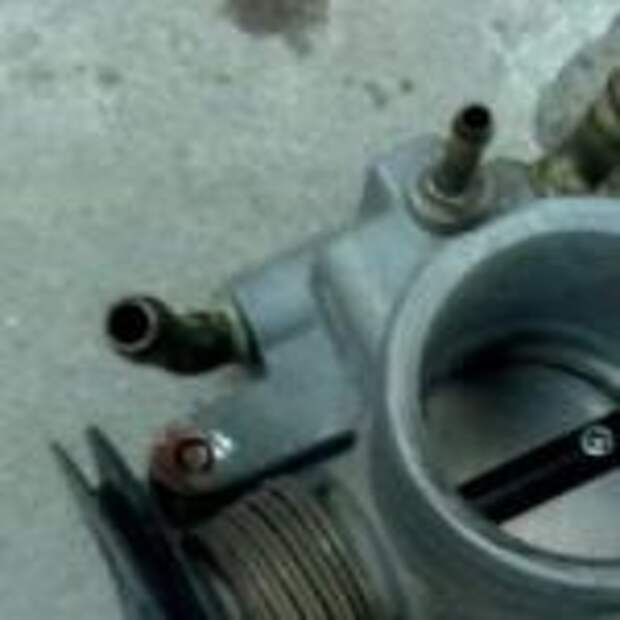

Устройство дроссельного патрубка

Дроссельный патрубок автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса, с размещенной внутри и вращающейся на оси дроссельной заслонкой. На одном конце оси находится сектор тросового привода к педали «газа» с возвратной пружиной и винтом-ограничителем вращения, на другом датчик положения дроссельной заслонки (ДПДЗ).

Помимо этого на корпусе патрубка крепится регулятор холостого хода (РХХ). Он своей иглой открывает или наоборот перекрывает воздушный (байпасный) канал, по которому воздух поступает в двигатель на холостом ходу при закрытой дроссельной заслонке.

Так же в корпусе патрубка имеются канал со штуцером для отвода картерных газов, полость для охлаждающей жидкости с входным и выходным штуцерами (подогрев дроссельного узла), штуцер системы продувки адсорбера.

В проточной части патрубка находятся выходные отверстия системы вентиляции картерных газов и системы продувки адсорбера. Между дроссельным патрубком и ресивером установлена прокладка.

Принцип действия

Поток воздуха под действием разрежения в цилиндрах проходит через дроссельный патрубок со стороны воздушного фильтра двигателя. Объем поступающего воздуха регулируется дроссельной заслонкой вращающейся на оси внутри корпуса дроссельного патрубка. Приводится в движение дроссельная заслонка тросовым приводом от педали «газа» к сектору на оси дроссельной заслонки. Величину ее открытия фиксирует датчик положения дроссельной заслонки и сообщает блоку управления ЭСУД, который учитывает этот параметр при расчете величины впрыска топлива и установке угла опережения зажигания.

Регулятор холостого хода, расположенный на корпусе дроссельного патрубка, в воздушном канале, идущем под дроссельную заслонку, регулирует величину просвета этого канала и соответственно количество воздуха поступающего в двигатель на холостом ходу и принудительном холостом ходу (при полностью закрытой дроссельной заслонке).

Неисправности

Основной неисправностью дроссельного патрубка является его загрязнение. Особенно в районе дроссельной заслонки. Признаки того, что дроссельный узел работает ненормально: медленное снижение оборотов после сброса «газа», при резком сбросе «газа», движении «накатом», переключении передач двигатель может глохнуть, затрудненный пуск «горячего» двигателя с закрытой дроссельной заслонкой. В такой ситуации имеет смысл снять дроссельный патрубок с двигателя и прочистить его жидкостью для очистки карбюраторов.

Помимо этого, неисправность установленных на дроссельном патрубке РХХ и ДПДЗ, также влияет на работу двигателя автомобиля на разных режимах работы.

Применяемость

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями применяется дроссельный патрубок 2112-1148010-32 и 2112-1148010-31 (производство GM).

Примечания и дополнения

При проведении ремонта, прочистки дроссельного патрубка не стоит трогать винт-ограничитель хода дроссельной заслонки. Его положение выставлено на заводе изготовителе и изменению не подлежит.

Каковы признаки грязной дроссельной заслонки

Промывка и чиста как дроссельной заслонки, так и всего узла не представляет собой трудновыполнимую задачу. Но тем не менее, многие автовладельцы не знают как правильно чистить, зачем чистить и когда чистить, да и имея всего лишь небольшой опыт в обслуживании машины, боятся лезть под капот и делать что либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Что такое дроссельная заслонка, дроссельный узел?

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Где находится дроссельная заслонка?

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой «впускной коллектор» и «воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через впускной коллектор (ресивер). Чтобы узнать, где расположена дроссельная заслонка – обратите внимание на рисунок (под номером 3).

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри. Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

  1. плохой или нестабильный запуск двигателя «через раз»;
  2. нестабильный холостой ход, плавают обороты;
  3. при движении на малых скоростях, автомобиль подергивается;
  4. провалы на холостом ходу, двигатель глохнет на холостых.

Все эти признаки свидетельствуют о грязном дроссельном узле. Но не спешите делать выводы и бросаться на чистку узла, т.к. эти же признаки могут свидетельствовать о неисправности некоторых датчиков: РХХ, ДПДЗ – эти датчики находятся на дроссельном узле и могут быть неисправны. В частности, качественная промывка дроссельного узла может вылечить эти датчики, но не факт (пройдя по ссылке, вы можете проверить, почистить, заменить РХХ, проверить ДПДЗ, отремонтировать и заменить его). Так же, похожие симптомы имеет неисправный ДМРВ. Чистить дроссельный узел желательно с периодичностью в 30 тыс. км.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

  • Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
  • Тряпка.
  • Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

  • Плоская, крестовая отвертка.
  • Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
  • Ватные палочки.
  • Торцовый ключ на «13».
  • 2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

  1. Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
  2. Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
  3. Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
  4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

Источники:

http://ru.megasos.com/wiki/regulirovka-droselnoy-zaslonki-na-vaz-2108-2109-i-21099
http://znanieavto.ru/toplivo/drosselnaya-zaslonka.html
http://vaz-russia.com/remont-vaz-2108/regulirovka-drosselnoy-zaslonki-na-vaz-2108-vaz-2109-vaz-21099.html
http://xn--80aaecx8b1a.xn--p1ai/chistka-drosselnoj-zaslonki-vaz-2109-15/
http://twokarburators.ru/drosselniy-patrubok-2108-2109/
http://vaz-2114-lada.ru/2013/04/kak-prochistit-i-promyt-drosselnuyu-zaslonku/

Что это — датчик дроссельной заслонки и как его регулировать?

Дроссельная заслонка являет собой сложное конструктивное устройство впускной системы инжекторных и карбюраторных двигателей. Главное предназначение данного прибора – это регулировка подачи воздуха в ДВС с целью оптимальной дозировки воздушно-топливной смеси. Вообще по своим свойствам данная деталь напоминает некий клапан – когда он закрыт, уровень давления падает до состояния вакуума, а когда он открывается, тогда давление соответствует уровню впускной системы.

Любая деталь такого рода комплектуется специальным элементом, и называется он датчик дроссельной заслонки. Эта, на первый взгляд, маленькая запчасть играет серьёзную роль в системе управления ДВС. Именно от его показаний заслонка дозирует нужное количество воздуха для полного сгорания бензина в камере. И если датчик (ДПДЗ) придет в неисправность, на панельной доске автомобиля загорится красная лампа, которая предупредит водителя о возможных неисправностях. Кроме этого, при поломке данной детали можно заметить очень много других факторов, а именно:

  1. Затруднённое зажигание.
  2. Увеличенный расход топлива
  3. Большие обороты холостого хода.
  4. При разгоне машина начинает резко тормозить.

И все они тоже говорят о том, что датчик дроссельной заслонки нуждается в ремонте. Но для того, чтобы быть верным в своих предположениях (поскольку данные факторы могут сигнализировать и о других неисправностях), нужно сначала проверить техническое состояние самой детали. Прежде чем это делать, следует убедиться в том, что датчик дроссельной заслонки находится в закрытом состоянии. После этого нужно выключить зажигание и отключить разъем данной детали (при этом не стоит нажимать на педаль газа). Далее проверьте состояние проводимости двух клемм датчиков. Если её нет, это говорит о том, что данная деталь нуждается в регулировке.

А начинать данный процесс нужно со снятия гофротрубы, которая проводит воздух до впускного коллектора. К счастью, датчик дроссельной заслонки ВАЗ 2110 имеет схожую конструкцию со всеми другими моделями ВАЗа, а поэтому данная инструкция по регулировке будет обобщённой.

Итак, для регулировки нам нужно отпустить винт заслонки. Для этого необходимо полностью открыть её и резко отпустить. Если всё сделано правильно, вы услышите небольшой щелчок удара. После этого регулируем запчасть и «щелкаем» до тех пор, пока наш клапан не перестанет закусывать. Когда это произошло, нужно снова закрутить болт с гайкой. Всё, заслонка отрегулирована.

Для датчика нужно сделать следующее: отпустить его винты и затем применить мультиметр. При помощи него следует поставить один щуп к контактам холостого хода, а второй – между упорным винтом и самой заслонкой. После этого поворачиваем корпус детали до тех пор, пока напряжение не будет изменяться с открытием клапана. Как видите, регулировать датчик и заслонку не так уж и сложно, как кажется на первый взгляд.

Следуя данным инструкциям, вы с лёгкостью сможете применить данные знания на практике в любых дорожных условиях.

Регулировка дроссельной заслонки — Тех. вопросы 4Runner и HiLux 3го поколения, Landсruiser Prado 9x

Правильная чистка и обучение дроссельной заслонки QG18DE

При выполнении чистки дроссельной заслонки (ДЗ) на двигателе Ниссан QG18DE требуется соблюдать правильную последовательность действий. В противном случае произвести ее обучение удастся только в специализированных автосервисах. Это влечет за собой излишние затраты и потерю личного времени.

Процедура очистки дроссельной заслонки выглядит следующим образом.

Отключается минусовая клемма от аккумуляторной батареи, подождите 3-5 минут.

Отсоединяются питающие провода от дроссельного узла Ниссан. На этом этапе могут возникнуть сложности с доступом к фишке. Для решения проблемы понадобится демонтировать патрубок воздуховода.

Только после отключения АКБ и отсоединения разъема дроссельной заслонки, можно ее демонтировать.

Выкручиваются четыре крепежных болта шестигранным ключом на 5, дроссельный узел изымается с посадочного места. Указанную операцию необходимо проводить осторожно, чтобы не повредить прокладку между дроссельным узлом и впускным коллектором. При повреждении прокладки будет постоянно подсасываться воздух, что приведет к обеднению топливной смеси.

Выполняется чистка ДЗ Ниссан. Лучше не использовать очиститель карбюратора, есть специальные очистители впускного тракта. Они менее едкие, но дроссельный узел чистят не менее хорошо;

Далее выполняется установка дроссельного узла на место. Все действия производятся в обратном порядке.

После чистки ДЗ потребуется регулировка оборотов холостого хода. Для этого выполняется обучение дроссельной заслонки в следующем порядке:

  • вытащить ключ из замка зажигания, как минимум на десять секунд
  • вставить и установить ключ в положение ON
  • делается пауза в три секунды
  • в следующие пять секунд необходимо пять раз до конца выжать и отпустить педаль акселератора
  • выдерживается пауза длиною в семь секунд
  • педаль газа нажимается до упора и удерживается до того момента, когда лампа «Check Engine» не станет гореть непрерывно (первоначально она будет моргать)
  • с момента начала непрерывного свечения лампы «Check Engine», необходимо выждать три секунды, после этого педаль акселератора отпускается и запускается мотор QG18DE

При этом некоторое время будут наблюдаться плавающие обороты, которые постепенно выйдут на уровень 700-750 об/мин.


Подготовка к чистке дроссельной заслонки Qashqai

При длительной эксплуатации автомобиля, дроссельная заслонка Кашкай загрязняется — снаружи и внутри дросселя накапливается масляный налет с пылью, получаемый в результате воздействия картерных газов.

Признаки, говорящие о загрязненности дроссельного узла:

  • некорректный запуск двигателя;
  • подергивание машины на малых оборотах;
  • нестабильность работы мотора на холостых оборотах.

Дроссельная заслонка Кашкай расположена под капотом автомобиля между воздушным фильтром и впускным коллектором. Воздушная масса, проходящая сквозь фильтр и прибор контроля потребления воздуха, поступает в дроссель, а из него попадает в коллектор. Учитывая такое движение воздуха, топлива и продуктов сгорания, прочистка дросселя важная процедура для нормального функционирования всей системы. Мастера советуют проводить очистку дроссельного устройства, после прохождения автомобилем 30 000 км.

Чтобы добраться к дроссельной заслонки, потребуется проделать несколько простых действий:

  • отвинтить крышку двигателя;
  • откинуть вентиляционный рукав от головки корпуса, послабить два хомута на патрубке, соединяющем воздушный фильтр с дросселем, чтобы извлечь его;
  • после снятия патрубка, заслонка дросселя освободится, что позволяет приступать к ее разборке и чистке.


Регулировка датчика положения ДЗ

Необходимость регулировки датчика положения ДЗ двигателя Ниссан QG18DE возникает при проявлении следующих неполадок:

  • плавающие обороты, при работе двигателя в диапазоне от 1500 до 1700 об/мин
  • в момент переключения передач отмечаются толчки
  • неправильное функционирование «Кик-дауна»
  • гул со стороны АКПП в момент включения зажигания.

Также поводом для регулировки ДПДЗ Ниссан может стать проведение ремонтных работ с датчиком массового расхода воздуха.

Подготовка к настройке

Для регулировки ДПДЗ на ДВС QG18DE понадобятся:

  • набор щупов для измерения зазоров
  • рожковый ключ на семь
  • мультиметр
  • клемма типа «мама» с припаянным проводником для подсоединения мультиметра к фишке дроссельной заслонки
  • иголка или тонкий металлический проводок.

ДПДЗ включает в себя два разъема:

  • коричневый – датчик положения заслонки, расположен сверху
  • серый – отвечает за включения датчика, снизу.

На подготовительном этапе потребуется провести ряд измерений. Они должны выполняться на прогретом двигателе Ниссан QG18DE. При работающем моторе производится замер напряжения на верхнем разъеме:

  • минусовой контакт мультиметра подсоединяется к кузову или к минусу АКБ
  • иголкой протыкается уплотнитель из резины средней клеммы, и подключается второй контакт измерительного прибора.

Измерения осуществляются для цепи с постоянным напряжением. При работе мотора на холостых оборотах результат должен составить приблизительно 0.5 Вольт, а при 2000 об/мин – от 0.55 до 0.6 В. На питающем проводе напряжение должно составлять 5 В.

В дальнейшем необходимо заглушить мотор Ниссан, и установить ключ в замке зажигания в положение ON. Должны получиться следующие результаты:

  • при закрытой заслонке, исходное положение – 0.7 В
  • при открытой ДЗ, педаль акселератора необходимо нажать до упора – 4 В.

После этого необходимо проверить целостность ДПДЗ Ниссан. Для этого мультиметр переводится в режим измерения сопротивления, ДВС должен быть заглушен. Измеренные значения должны равняться следующим величинам:

  • 0.8 кОм – при закрытой ДЗ
  • 4.6 кОм – при открытой ДЗ.

Настройка

Процесс настройки датчика положения дроссельной заслонки проходит при заглушенном двигателе QG18DE, но включенном зажигании. При этом мультиметр устанавливается в режим замера сопротивления, а снятие показаний ведется со среднего контакта нижнего разъема ДПДЗ. Регулировка выполняется в следующем порядке:

  • При наличии вакуумника, следует оставить его под разряжением. Это можно сделать с помощью компрессора или зажать устройство механически. Иначе вакуум будет воздействовать на ДЗ.
  • Отключается серая фишка, которая расположена снизу.
  • Концы мультиметра необходимо подсоединить к первому и второму контакту открывшегося разъема датчика.
  • Затем потребуется установить щуп между дроссельной заслонкой и упорным винтом. При установке щупа толщиной 0.1 мм прибор должен показывать ноль, а при толщине щупа 0.25 мм – должно фиксироваться сопротивление. Иначе выполнять регулировку. Для этого ослабить крепежные болты датчика, используя ключ на семь. Постепенно вращая датчик, необходимо добиться нужных требований. После этого затянуть крепеж и проверить еще раз.
  • На заключительном этапе понадобится несколько раз изъять и вставить на место верхнюю фишку ДПДЗ. Затем завести мотор QG18DE, и проверить правильность настройки холостого хода.


Датчик массового расхода воздуха Ниссан


Адаптация педали газа, холостых оборотов и ДЗ

Если демонтаж и очистка механизма осуществлялась по другому алгоритму, то вполне возможно, потребуется обучение дроссельной заслонки Кашкай. Порядок адаптации для МКПП И CVT аналогичен.

При возникновении скачков во время работы дроссельного узла при взведении акселератора, требуется адаптация педали газа, самого дросселя и холостого хода. Адаптация педали выполняется по следующей схеме:

  • нужно взвести зажигание на 2 секунды, не придавливая педаль газа;
  • затем отключить и подождать 10 секунд, затем повторить процедуру, при этом, двигатель работать не должен.

Адаптация дросселя на холостом ходу осуществляется по аналогичному алгоритму:

  • в первую очередь нужно включить зажигание, не надавливая педаль газа.
  • отключить зажигание.

Если на протяжении последующих 10 секунд в механизме дросселя наблюдается своеобразное жужжание, то настройка произведена успешно.

Настройка оборотов холостого хода

Перед настройкой холостого хода потребуется произвести предварительную подготовку:

  • убедиться, что коробка передач хорошо разогрета;
  • показатель напряжения АКБ составляет не меньше 12,9 В;
  • а температура жидкости в двигателе в пределах от 70 до 100 градусов;
  • включить рычаг переключения скоростей в режим блокировки «Р»;
  • отключить всю электронику — магнитолу, охлаждение, освещение, прогрев заднего окна.
  • руль зафиксировать по прямой.

При невыполнении одного из пунктов, адаптация холостого хода не выполнится.

Для последующих манипуляций и адаптации XX потребуется секундомер.

Адаптация холостого хода:

  • первоначально потребуется произвести адаптацию педали газа и дроссельной подачи воздуха на холостых оборотах, по алгоритму;
  • затем нужно завести и разогреть двигатель до оптимальной рабочей температуры;
  • после потребуется на 10 секунд отключить зажигание;
  • далее, не трогая газовую педаль, обратно включить зажигание на 3 секунды;
  • на протяжении следующих пяти секунд потребуется 5 раз надавить педаль газа;
  • спустя 7 секунд после окончания предыдущих манипуляций, нужно зажать педаль газа на 20 секунд и дождаться пока лампочка сигнализатора MI не замигает а потом станет гореть непрерывно. (Мигание желтого индикатора указывает на переход в режим диагностики.)
  • затем спустя 3 секунды, нужно возвратить акселератор в исходное положение, и произвести запуск мотора на холостых оборотах.

Для того, чтобы удостовериться, что адаптация дроссельной заслонки Ниссан Кашкай произошла успешно, потребуется завести двигатель авто, и надавив на газовую педаль, проверить оборотность двигателя на холостом ходу и параметры угла опережения зажигания. Если при этом не наблюдается никаких подергиваний в работе механизма, то процесс прошел удачно.

В противном случае, придется повторить процесс адаптации с начала и до конца, пока не будет достигнут необходимый результат.

С первого раза проделать это получается у не многих.

Замена датчика массового расхода воздуха

При замене датчика массового расхода топлива на двигателе Ниссан QG18DE, следует придерживаться следующей последовательности действий:

  • Отсоединить минусовую клемму с аккумуляторной батареи.
  • Открутить корпус для проверки состояния фильтрующего элемента, при необходимости выполнить читку.
  • Отсоединить питающий разъем и выкрутить ДМРВ.
  • Установить новый датчик в обратном порядке.

Если планируется замена питающей фишки, то потребуется срезать старую и подсоединить новую посредством скрутки или припаивания электрических проводников.


Датчик массового расхода воздуха Бош

Очистка и ремонт дроссельной заслонки

Дроссельная заслонка располагается во впускной трубе между двух деталей, коллектором сверху и воздушным фильтром снизу. Достать ее можно после несложных действий: снимается верхняя часть впускной трубы (вместе с резонатором) и фишка, потом откручиваются 4 винта на углах оставшейся части трубы. Далее можно извлекать заслонку и приступать к чистке.

Чистка дроссельной заслонки проводится просто.

Для этой незамысловатой процедуры достаточно использовать синтетические жидкости, которые используются для удаления продуктов горения, грязи и пыли с различных деталей двигателя (к примеру, можно пользоваться средствами для карбюратора, цилиндров).

Наносить их желательно тряпкой из фибры или другой ткани, которая не оставляет следы на металле. Сначала нужно очистить саму заслонку, потом весь дроссель, а потом стоит освободить от грязи стенки трубы. Желательно опуститься в ее глубь до тех пор, пока достают пальцы. Это позволит заслонке легко совершать работу без каких-либо помех.

Иногда при проведении профилактики либо при износе производится замена уплотнительных колец дросселя. Это осуществляется проще, чем можно подумать. Предварительно купив деталь, нужно после очистки заслонки снять старые кольца с дросселя (в зависимости от степени износа их можно оставить на экстренную замену или выбросить) и поставить новые.

Приобретать лучше всего резиновые детали, производимые в городе Балаково, поскольку местные предприятия в данном сегменте являются одними из лучших в Восточной Европе.

После всех вышеперечисленных процедур все детали нужно поставить на место в обратном порядке.

Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

  • после полного разряжения аккумуляторной батареи транспортного средства;
  • после замены либо снятия педали акселератора;
  • после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

  • свист при перегазовке;
  • неадекватное поведение мотора на холостом ходу;
  • нехватка мощности на холостом ходу либо провалы.

Условия для осуществления процесса адаптации холостого хода

Перед началом обучения следует выполнить ряд обязательных условий:

  • поездить на автомобиле 10 минут;
  • обеспечить напряжение АКБ на холостом ходу не менее 12,9 В;
  • прогреть коробку передач;
  • колеса ТС должны стоять прямо, руль находится в среднем положении;
  • температура двигателя – 70–95 °С;
  • все приборы, оказывающие нагрузку на электросеть машины (обогрев стекол, фары и так далее), следует отключить;
  • селектор автоматической коробки передач ставят на N или Р.

Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, «вооружившись» секундомером и некоторой толикой терпения. Процедура выполняется так:

  • Двигатель запускается и прогревается до стандартной рабочей температуры.
  • Зажигание выключается, в течение 10 секунд никаких действий не производится.
  • Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
  • Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
  • Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
  • Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
  • Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
  • Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

Адаптация и обучение электронной дроссельной заслоноки автомобилей Nissan

Новые автомобили Nissan оборудованы электронными дросселями. От электронной дроссельной заслонки зависит подача воздуха, необходимого для оптимальной работы мотора. Так же электронный дроссель регулирует холостой ход и прогревочные обороты мотора. Обычно после снятия клеммы аккумулятора, либо какого то ремонта связанного с отключением электропроводки двигателя или промывкой, прочисткой электронной дроссельной заслонки, либо с поломкой инжекторной системы управления мотора появляются проблемы связанные с оборотами холостого хода.

Это интересно: Как произвести замену щеток генератора своими руками: на ВАЗ и других авто

У мотора начинают плавать обороты, мотор не стабильно работает на холостых, при этом машина может ездить, будет заводиться. Часто владельцы таких Nissan или ремонтники, могут подумать, что за этим кроется неисправность — какая то поломка, дефект или что то неправильно собрано. Но никакой неисправности на самом деле нет, и все узлы автомобиля собраны правильно. Вся проблема заключается в сбое электроники, а именно необходимости обучения дроссельной заслонки правильной работе и холостому ходу. Сама процедура обучения не требует ни какого оборудования и осуществление адаптации (обучения) дросселя на Nissan доступно любому. Но в самой процедуре должна быть соблюдена точность проведения всех пунктов. Но даже доступность информации о процессе обучения не делает процедуру простой. Диагностическое оборудование, при рассогласовании дроссельной заслонки и при увеличении холостых оборотов у мотора, не выявляет никаких дефектов. И очень часто, даже ремонтники не могут объяснить причину внезапно увеличившихся холостых оборотов. После правильного обучения мотор работает в диапазоне 700-800 оборотов. Электронный дроссель очень чувствителен к грязевым отложениям и смолам, которые на нем откладываются в процессе эксплуатации машины. Из за этого начинают плавать или зависать холостые обороты мотора. А так же менее чувствителен отклик мотора на педаль газа при разгоне. Поэтому прочистка дросселя обязательна. Но если дроссель загрязнён очень сильно, после его прочистки происходит к рассогласование дросселя — и как следствие плавающие и некорректные обороты. Не чистить дроссель нельзя — в конце концов мотор будет работать не правильно. Если вы имеете возможность, вовремя прочищайте электронную дроссельную заслонку — раз в 15000 км. Если вы по каким либо причинам снимали разъем с электронного дросселя, с аккумулятора, или блока управления мотора Nissan,придется проводить процедуру адаптации дроссельной заслонки.

Как чистить дроссельную заслонку

Когда двигатель сразу запускаться не хочет, а делает это после нескольких попыток, на холостых оборотах случаются провалы и ощущается «подёргивание» авто на небольшой скорости – значит, пора чистить дроссельный механизм от масляной пыли и отложений после действия картерных газов.

Ведь воздух, проходя от фильтра через датчик массового расхода, проникает в дроссельный механизм и оттуда в коллектор. Очень важно состояние дроссельной заслонки: если на ней скопились отложения и грязь, значит, меньше ТВС идет в цилиндры и приходится больше давить на педаль.

Чистить заслонку нужно через каждые 30 тыс. пройденных километров. Последовательность выполнения работы такова:

  1. Снимаем гофрированный трубопровод фильтра для воздуха и держатель трубки газов картера, отсоединяем шланги адсорбера и жидкости для охлаждения. (фото 004-01)
  2. Узел дросселя снимаем, выкрутив четыре винта. Убираем тросик от педали газа и вынимаем дроссельный механизм. (фото 004-02)
  3. Снимаем прокладку дроссельного узла и осматриваем её целостность. (фото 004-03)
  4. Заодно прочищаем регулятор холостых оборотов и датчик положения заслонки.
  5. Рекомендуется чистить узел дросселя мягкой кисточкой, используя очищающее средство для карбюратора или тормозов. (фото 004-00)
  6. Очистив узел дроссельной заслонки, ставим его на место, соединяем тросик газа, все шланги и гофру фильтрующего элемента.

Когда запустится мотор, может пойти дым белого цвета – это неопасно, так выгорает средство, которым прочищали дроссельный узел.

После чистки необходимо пройти адаптацию дроссельной заслонки.

Как можно недорого улучшить двигатель ВАЗ-2110

Наверное, каждый автовладелец хочет, чтобы его машина всегда была быстрой, мощной и маневренной. Но не всегда получается, особенно на ВАЗ-2110. Исправить это может только тюнинг. Многие водители скупы на разнообразные спойлеры, неуклюжие юбки и бамперы, якобы повышающие аэродинамику. Следует отметить, что вся эта процедура по установке пластиковых обвесов почти не влияет на технические характеристики автомобиля. Скорее всего, это просто элемент стайлинга, влияющий только на внешний вид автомобиля.И если вы действительно хотите получить от своего железного друга максимум (в плане скорости), то лучше всего пропорционировать двигатель ВАЗ-2110. Этот процесс позволяет увеличить мощность мотора на несколько десятков лошадиных сил. Однако нужно быть готовым к большим затратам, позволить себе которые сможет далеко не каждый автовладелец. Итак, в этой статье мы рассмотрим бюджетный метод тюнинга самой важной части каждого автомобиля.

С чего начать? Карбюратор ВАЗ-2110

Благодаря карбюратору можно многое сделать, в том числе увеличить мощность мотора.Важно знать, как это сделать правильно. К тому же для регулировки карбюратора не нужно покупать никаких дополнительных запчастей ВАЗ-2110 и мучиться с их установкой. Но стоит отметить одну важную деталь: с увеличением мощности двигатель будет потреблять больше бензина в среднем на 5-10%. Поэтому после регулировки не удивляйтесь повышенному расходу топлива.

Увеличить подачу воздуха в двигатель ВАЗ-2110

Это еще один способ увеличения мощности, но без большого расхода топлива.В этом случае штатный воздушный фильтр нулевого давления лучше заменить другим вариантом – фильтром низкого давления. Эта деталь значительно снизит сопротивление воздуха, тем самым прибавляя до 7-8 процентов мощности двигателю ВАЗ-2110.

Выпускной коллектор

Мало кто знает, что эта деталь тоже существенно влияет на работу двигателя. Все выхлопные газы из цилиндров устремляются в окружающую среду через глушитель. И выход не должен мешать.При малейшей задержке газа машина начинает вяло ехать и медленно набирать скорость. Чтобы решить эту проблему, вам необходимо заменить стоковый выпускной коллектор на деталь с меньшим сопротивлением. Лучшим вариантом будет коллектор с двойным потоком. То есть выхлопные газы сначала поступают в две трубы (вместо одной, как было раньше), а потом снова сливаются в одну.

В заключение

Как видите, благодаря этому способу можно увеличить мощность «десятки» примерно на 120 лошадиных сил.А стоимость такого тюнинга в 10 раз меньше, чем кроссовок, которые кроме сантехнических работ требуют замены коленвала. Можно пойти еще дальше, заменив дроссельную заслонку на большую, что даст мотору дополнительные 15-20 лошадиных сил. Бюджетные способы улучшения двигателя ВАЗ-2110, очень важно проявлять инициативу.

Как отрегулировать трос дроссельной заслонки

Во многих автомобилях с автоматической коробкой передач используется механический трос, идущий от коробки передач к дроссельной заслонке.Этот трос дроссельной заслонки отвечает за управление рычагом дроссельной заслонки, обеспечивая движение автомобиля. Трос дроссельной заслонки используется для управления давлением в трубопроводе, переключением на более низкую передачу и ощущением переключения. Когда трос дроссельной заслонки не соответствует спецификации, трансмиссия может переключаться раньше, позже или вообще не переключаться.

Перед регулировкой троса дроссельной заслонки коробка передач должна быть в хорошем рабочем состоянии. Во-первых, вам нужно будет выяснить, неисправна ли трансмиссия или ее просто нужно отрегулировать.

В этой статье рассказывается, как отрегулировать трос дроссельной заслонки на карбюраторе с настроенным портом впрыска. Механические карбюраторы и автомобили с впрыском топлива можно отрегулировать аналогичным образом, за исключением расположения деталей.

  • Предупреждение : Неправильная регулировка троса дроссельной заслонки может привести к серьезному повреждению коробки передач. Вы должны иметь базовое понимание механики и навыки, чтобы справиться с этой работой.

  • Примечание : Вам понадобится друг или помощник, чтобы помочь вам выполнить эти настройки.

Часть 1 из 2: пробная поездка и определение степени регулировки дроссельной заслонки

Необходимые материалы

  • Маркер
  • Руководство по эксплуатации
  • Отвертка

Шаг 1: Выполните пробную поездку . Попросите друга сопровождать вас на тест-драйве вашего автомобиля.

Попросите помощника записать скорость каждой точки переключения передач. Ограничьте ускорение легким и средним уровнями для получения наиболее точных результатов.Обратите внимание на то, насколько жестко или мягко переключается коробка передач. Эта информация будет основой для любых внесенных изменений.

Шаг 2: Найдите рычаг дроссельной заслонки . Прежде чем вы сможете выполнить какие-либо регулировки, вам необходимо определить местонахождение места регулировки дроссельной заслонки и тяги дроссельной заслонки.

Откройте капот и найдите впускной трубопровод. Следуйте по трубопроводу до самого впуска. Вы найдете ряд рычагов и тросов, установленных на впуске. На изображении выше показан пример соединения дроссельной заслонки.Ваш автомобиль может выглядеть по-разному в зависимости от марки и производства.

Часть 2 из 2: регулировка троса дроссельной заслонки

Шаг 1: Отметьте текущую длину кабеля . С помощью маркера отметьте текущее положение кожуха кабеля. Это делается для того, чтобы у вас была точка отсчета, к которой можно было бы вернуться, если что-то пойдет не так.

Это также позволит вам увидеть, приходилось ли вам натягивать трос, чтобы он был туже или слабее.

Шаг 2: Проверьте трос при полностью открытой дроссельной заслонке .Попросите вашего помощника сесть на место водителя и вдавить педаль газа в пол. Вы увидите, как рычаг дроссельной заслонки полностью перемещается в одном направлении. Это называется широко открытым дросселем (WOT).

Теперь, полностью открыв дроссельную заслонку, проверьте натяжение тяги дроссельной заслонки. Кабель должен быть туго натянут с выдвинутым корпусом, без каких-либо провисаний.

Шаг 3: Отрегулируйте трос . Расслабив кабель, нажмите кнопку D с помощью отвертки. При нажатии кнопки D корпус троса можно переместить ближе к кронштейну дроссельной заслонки, чтобы натянуть трос, или дальше, чтобы ослабить его.

  • Примечание : Убедитесь, что педаль газа не нажата во время регулировки.
  • Совет : Обратитесь к руководству по эксплуатации для получения информации о характеристиках марки и модели вашего автомобиля.

Отрегулируйте трос с небольшим приращением, затем пусть ваш помощник полностью нажмет педаль газа и проверит трос на WOT. Удлинение троса позволит автомобилю переключаться раньше, а переключение будет мягче. Укорочение кабеля приведет к более поздним переключениям, которые будут сложнее.

Возможно, вам придется повторять процесс настройки, пока он не будет установлен правильно.

Шаг 4: Выполните окончательную проверку, а затем выполните пробную поездку . Осмотрите свою работу и убедитесь, что все затянуто и ничего не отсоединено и не ослаблено. Когда вы удовлетворены регулировкой троса дроссельной заслонки, вы можете испытать автомобиль.

Двигайтесь с ускорением от легкого до умеренного и попросите помощника записать и проверить ощущение переключения и скорость переключения передач.Сравните их с первоначальными показаниями и любыми характеристиками, указанными в руководстве по эксплуатации вашего автомобиля.

Теперь, когда вы отрегулировали трос дроссельной заслонки до нужной длины, вы можете наслаждаться трансмиссией, которая переключается должным образом. Это также продлит срок службы трансмиссии. Правильные точки переключения передач и их ощущение могут улучшить экономию топлива и управляемость автомобиля.

Регулировка троса дроссельной заслонки может показаться сложной задачей. Если в какой-то момент у вас возникнут какие-либо вопросы, у YourMechanic есть квалифицированные технические специалисты, готовые ответить на любые ваши вопросы.

Если вам неудобно выполнять эту услугу самостоятельно, попросите одного из наших сертифицированных механиков от YourMechanic отрегулировать трос дроссельной заслонки.

солекс на ваз 2107 какие жиклеры. Выбор карбюратора на «классику» ВАЗ. Как снизить расход топлива во всех режимах движения


Многих не устраивает работа карбюратора Озон или Вебер, который не обеспечивает хорошей динамики разгона, равномерного разгона, малого расхода топлива и малой токсичности.

За 30 лет производства «классических» заднеприводных ВАЗов их конструкция, в отличие от внешнего вида, практически не изменилась. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора Озон или Вебер, не обеспечивающего хорошей динамики разгона, равномерного разгона, малого расхода топлива и малой токсичности.В то же время все это под силу их «младшему брату» Solex. Именно поэтому многие заменяют родной карбюратор на лицензионный «француз».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской компании «Солекс» выпускает около десятка модификаций карбюраторов «Солекс» для двигателей различного рабочего объема. Эта карбюраторная модель изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», устанавливаемые на поперечно расположенный двигатель в подкапотном пространстве, в определенных режимах движения (при резком разгоне, в поворотах, на крутых подъемах), топливно-воздушная смесь была обеднена.Происходит это из-за нежелательных движений поплавка в поплавковой камере. «Солексы» лишены этого недостатка, так как поплавковая камера у них двухсекционная, т.е. со сдвоенными поплавками, движущимися в плоскости, перпендикулярной продольной оси автомобиля (а не параллельной, как у «Озона» и «Вебера») .

«Солекс» делятся на 4 модификации:


  • восьмеричная (2181, 2108, 2183)

  • 21051 для классического двигателя 1.3л — редкость

  • 21053 для классического 1.Двигатель 5л — есть еще, но не часто

  • 21073 для 1,7л (Нива)
Модификации отличаются друг от друга сечением диффузора (соответственно 21/23, 23/23, 23/24, 24/24). Кроме того, у «точеных» Солексов разные профили кулачков привода ускорительного насоса и пускового устройства. Внутри модификации отличаются только размером жиклеров.

Посадочные размеры и приводы у всех одинаковые, просто у «точеных» карбюраторов «обычный» привод закрыт пластиковой накладкой для крепления троса привода заслонки.

Для установки ЛЮБОГО из перечисленных карбюраторов на классику необходимы:


  • толстая (10-15мм) пластиковая прокладка — теплоизоляционная. Я видел их двух толщин — около 8мм и 15мм. С точки зрения теплоизоляции лучше второй (проверено), но с ним не на каждой классике можно закрыть капот;

  • паронит на подводящий трубопровод; картон под сам карбюратор;

  • кусок тонкого шланга для антифриза 80см + 2 хомута;

  • заглушки для неиспользуемых труб.В худшем случае (21073) их 3. Я их сделал из кусков вакуумного шланга подачи на трамблер;

  • комплект тяг и переходников для газового привода. Продается в некоторых магазинах;

  • обратный клапан;

  • Тройник;

  • Всасывающий трос долота (у нас короткий).
Чтобы получить максимальную выгоду от замены этого основного элемента системы питания, имеет смысл модернизировать систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настраиваются на создание обедненной смеси.Для его эффективного воспламенения на свече зажигания необходимо создать более мощный искровой разряд. Это может обеспечить только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25 000 В, а межэлектродный зазор свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания указанные выше характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в системе контактов можно увеличить, но это вызовет ускоренный выход из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

Сама установка не вызывает проблем. Все это нужно делать НА ОХЛАЖДЕННОМ автомобиле. Снял Озон и старую прокладку, поставил паронитовую прокладку, поверх нее толстый пластик, сверху картон, а на этот бутерброд ставится Солекс. Не затягивайте гайки в первую очередь.

Кронштейн из комплекта тяг и переходников ставится под ближние к двигателю гайки. На нем размещается двуплечий рычаг, который снимается с кронштейна на крышке головки блока.

Короткая тяга от педали заменена на длинную.При необходимости его придется регулировать по длине. Возвратную пружину каждый крепит, как позволяет фантазия. Единственный лучший способ — сделать это ближе к педали.

Всасывающий трос заменен зубилом.

Для подключения подогрева дроссельных заслонок снимаем шланг тосола с впускного коллектора и надеваем его (с хомутом) на патрубок обогрева карбюратора, на другой конец патрубка и снова на впускной коллектор надеваем стоковый шланг. Если подогрев не подключен, то в прохладную влажную погоду из-за дросселирования может образовываться иней на кромке заслонки и, как следствие, неустойчивая работа на холостом ходу.

Отбор вакуума на трамблер берется из нижнего штуцера справа (по ходу движения автомобиля). Вентиляция картера подключается к штуцеру внизу карбюратора, направленному в сторону кабины (самый нижний)

Перед установкой рекомендую установить (проверить) уровень топлива в поплавковой камере. Для этого открутите 5 винтов крышки карбюратора, снимите ее, переверните, соберите с земли упавшие винты крепления крышки (если найдете) и проверьте зазор до прокладки снизу поплавков.Это в соответствии с руководством d.b. 1мм. При этом рекомендую проверить герметичность игольчатого клапана (хотя бы ртом). Установите крышку на место.

Пластиковые тройники от омывателей стекол использовать не рекомендую — пластик трескается, и идет не вода, а бензин: Тройник вставляем в разрыв газового шланга к бензонасосу, шланг с вентилем одеваем соответствующий карбюраторный штуцер — потом на клапане шланг идущий на тройник.

Но лучше, конечно, в танк затащить!

Теперь впечатления и отладка.

Сначала поставил себе 21073. Вроде вторичная камера вообще не открывается, пока не наберешь скорость 120 — незачем. Немного увеличился расход топлива (0,5 — 1л/100км). Зато провалов по сравнению с Озоном практически нет и появился отличный старт. После подбора жиклеров удалось немного снизить расход (не разительно). При этом появился свет (но не такой, как у Озона).

Сейчас у меня 21083.Кулачок ускоряется. помпа от 21073. Я все же считаю, что это оптимум для двигателя 1,5 литра. Отличная динамика, но расход великоват (меньше, конечно, чем у 21073, но все же 🙂 — будем обеднять.

Общим преимуществом для всех Солексов является более стабильный ХХ, чем у Озонов.

Все Солексы «любят» повышенный СО (0,7 и более). Можно меньше (глохнуть не будет), но тряска и т.д.

Недостаток — перегрев в пробках летом.Чтобы уменьшить это, отсоединяю (откручиваю) трубку обогрева дроссельной заслонки на лето.

Штатный карбюратор полностью исправен и отрегулирован, динамика автомобиля неудовлетворительна. Самый простой способ исправить это – установить карбюратор ДААЗ 21073. Возможна установка без изменений, но первая камера стандартно готовит обедненную смесь. Из-за этого при работе первой камеры (при закрытом дросселе второй камеры) двигатель не обеспечивает достаточную тягу для интенсивного разгона.Автомобиль будет вяло разгоняться на первой камере и резко увеличивать скорость разгона при открытии второй камеры. Последнее может создать некоторые трудности в управлении тягой на поверхностях с низким коэффициентом трения. Дело в том, что машина буквально прыгает вперед при открытии второй камеры. Правда, у медали есть и другая сторона — топливная экономичность. Это главная особенность карбюратора 21073.

В полной мере реализовать преимущества увеличенного диаметра главного диффузора первой камеры поможет увеличение пропускной способности главного топливного жиклера (далее ГТЦ) первой камеры.Первый вариант — компромисс между экономичностью и тяговыми возможностями, замена ГТЦ со 107,5 на 110. Интенсивность разгона в первой камере увеличится, но незначительно. Наиболее оптимальным для первой камеры является ГТЦ 115. Возможна установка и ГТЦ 117,5, но немного увеличится расход топлива. Следует отметить, что установка ГТЖ мощностью более 117,5 приводит к чрезмерному обогащению смеси и, как следствие, повышенному расходу топлива и (в большинстве случаев) ухудшению разгонной динамики.

Жиклеры компенсационные (далее КЖ), они же воздушные жиклеры, влияют на состав смеси при увеличении разрежения в главных диффузорах карбюратора, что происходит при увеличении оборотов двигателя. До средних оборотов (~2500 об/мин) они мало влияют на состав смеси, но с увеличением оборотов их влияние на состав смеси возрастает. Арифметика проста, чем меньше мощность КЖ, тем больше обогащается смесь с увеличением оборотов двигателя.Поэтому при использовании ГТЖ вместимостью 107,5 и 110 желательно немного обогатить смесь с помощью КЖ малой производительности: 145, 150, 155. При использовании ГТЖ 115 КЖ можно использовать как 155, так и 165. Ну а при использовании ГТЖ 117.5 лучше ставить КЖ 165.

Все вышеперечисленное относилось к форсункам первой камеры карбюратора ДААЗ 21073. Вторая камера немного проще. Можно оставить все как есть (ГТЖ 115, КЖ 135), а можно поставить ГТЖ 120.Последнее незначительно повлияет на расход топлива, но улучшит разгонную динамику автомобиля. Также следует отметить, что нежелательно ставить максимальный ГТЦ в обе камеры. Наилучшего эффекта можно добиться при максимально допустимом обогащении только одной камеры карбюратора. Например, при умеренном ГТЦ в первой камере (107,5 или 110) есть смысл обогатить вторую камеру установкой ГТЦ 120. При таком соотношении первая камера будет умеренно экономичной с приемлемой динамикой разгона, а вторая камера будет компенсировать обедненную смесь при полном открытии обеих дроссельных заслонок.

Существует ряд других особенностей, связанных с работой карбюраторов Солекс. Ниже мы постараемся описать некоторые из них.

Двигатель не поддерживает стабильные обороты холостого хода. Либо нет возможности установить нормальные обороты ХХ (800-1400 об/мин, в зависимости от распредвала), что важно, если установлен распредвал с широкими фазами газораспределения.


  • Смесь холостого хода слишком бедная. Винт качества смеси закручен больше, чем нужно. Решается корректировкой СО в пределах 2%.

  • Подсос воздуха после дроссельной заслонки. Необходимо проверить привалочную плоскость карбюратора, герметичность патрубка вакуумного усилителя и его уплотнений, герметичность впускного коллектора и прокладки между ним и ГБЦ.
Двигатель глохнет после выключения газа.

  • Если оба предыдущих пункта выполнены, то необходимо заменить жиклер ХХ на жиклер большей производительности. А также проверить работу блока управления EPHX.

На отдельные модели устанавливались карбюраторы ВАЗ-2107 различных модификаций, а именно:

    приборы серии 2107-1107010-20 комплектовались последними вариантами двигателей на ВАЗ-2103 и которые оснащены вакуум-корректорами;

    модификация изделий 2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105; Карбюраторы

    серии 2107-1107010-10 применялись на двигателях 2106 и 2103, которые оснащены распределителем зажигания без вакуумных корректоров.

Карбюратор двухкамерный модификации 2107-1107010 выполнен по типу эмульсионного аппарата с падающим потоком. Он оснащен уравновешенной поплавковой камерой, устройством обогащения, двумя основными дозирующими системами, картерным выпускным механизмом, специальной подводящей трубой к регулятору опережения разрежения, автономной системой ХХ (холостого хода) и другими необходимыми элементами. Управление положением, а именно открытием ДЗ () камеры, осуществляется через педаль привода, установленную в кабине.Дистанционное зондирование второй камеры управляется специальным пневматическим приводом.

Оснащен пусковым мембранным механизмом для пуска ХХ. Ускорительный насос выполнен по типу диафрагменного устройства, снабженного механическим приводом. Он обеспечивает подачу топлива в камеру. Карбюратор крепится через четыре шпильки впускной трубы.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе настройка карбюратора ВАЗ-2107, осуществляется на основании калибровочных параметров, которые содержат все необходимые данные.Специалисты рекомендуют тюнинговать один раз в 6 месяцев. По сути, эта процедура является плановым техническим обслуживанием этого устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

    чистка и промывка изделия снаружи;

    контроль состояния механизмов и отдельных элементов;

    промывка (очистка) сетчатого фильтра;

    промывка (чистка) поплавковой камеры;

    промывка (чистка) топливных и воздушных жиклеров.

Нет смысла подробно описывать все этапы настройки приборов серии 2107-1107010, так как чистка или промывка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Для контроля и при необходимости регулировки заданного уровня бензина в ПК (поплавковой камере) необходимо предварительно подготовить специальный калибровочный шаблон 6.Размер 5 х 14,0 мм из картона.

Сначала аккуратно снимите крышку карбюратора и поставьте ее вертикально так, чтобы рычаг поплавка не нажимал, а только касался нагруженного шарика клапана. Подкладываем шаблон под поплавок и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно измерить это расстояние штангенциркулем или обычной линейкой. Зазор должен быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанному значению, его следует откорректировать, осторожно подогнув держатель ИС (игольчатый клапан).

Следующим шагом является установка максимального открытия ИК, которое определяется ходом поплавка. Для этого осторожно отодвиньте поплавок от корпуса крышки и измерьте расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если зазор выходит за указанные пределы, подгибаем специальный упор, расположенный на скобе, добиваясь нужного размера.

При правильной настройке карбюратора ход поплавка будет 8 ± 0.25 мм.

Установка ПУ

Для перехода к этапу настройки ПУ (стартера) сначала подготовьте отрезок провода сечением 0,75±0,05 мм и картонный (пластиковый) шаблон шириной 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим карбюратор снаружи.

1 — рычаг управления воздушной заслонкой трехплечевой; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — шток привода дроссельной заслонки

Закрываем воздухозаборник полностью, при этом конец штока, который соединяет рычаг воздухозаборника со штоком ПУ, должен находиться в конце паза этого штока.Затем полностью втягиваем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем зазор между стенкой камеры и краем воздухозаборника. Он должен быть 5,0 + 0,5 мм.

Теперь регулируем щель открытия воздухозаборника. Регулировка производится с помощью специального винта, который закрывается стопором. Поэтому сначала откручиваем пробку шлицевой отверткой, а потом правим открытие ВЗ.

Управление открыванием ДЗ

Для выполнения этой операции необходимо сначала снять карбюратор.Затем прокручиваем 3-рычажный рычаг против часовой стрелки и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5±0,5 мм. При необходимости аккуратно согните стержень или переместите его кончик в другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Прогреваем двигатель. Обороты в режиме ХХ должны быть в пределах 860±40 об/мин. Во-первых, установите угол опережения.

    Переключаем мультиметр в режим измерения скорости и подключаем один щуп к первичной обмотке КЗ (катушке зажигания), а второй подключаем к массе.

    Вставляем датчик газоанализатора в выхлопную трубу и включаем прибор.

    При необходимости отрегулируйте винт количества на 860 ±40 об/мин.

    Качественным шнеком добиваемся содержания углекислого газа в пределах 0,85 ± 0,35%. Если у вас нет газоанализатора, контролируем этот параметр для стабильной работы двигателя.

При правильной настройке, если резко нажать и отпустить педаль газа, двигатель должен плавно увеличивать, а затем снижать обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра беремся руками за ручку заслонки и отводим ее от себя, чтобы воздухозаборник стал вертикальным. Если не удалось установить вертикально, приступайте к регулировке.

Ключом на 7 удерживайте втулку и одновременно откручивайте винт крепления штока демпфера. Под действием пружины ВЗ должен стать в вертикальное положение. Затем затяните винт.

Системы питания современных автомобилей с каждым годом становятся все сложнее, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых автомобилей.Сейчас карбюраторные автомобили уже давно сняты с производства. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автозавода выпускается до сих пор и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его можно встретить и на ранних модели «десятого семейства».

Несмотря на свою простоту, этот элемент востребован и популярен среди автомобилистов.Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а значит нужно узнать о нем побольше и научиться его настраивать.

Карбюратор Солекс: модификации

Базовая конструкция этих устройств разработана инженерами французской компании Солекс.

На Димитровградском заводе позже получили лицензию на производство, а все остальные модификации производились здесь же специалистами. На ДААЗе разработан популярный Солекс 21073.Отзывы о нем только положительные. Механизм прост в настройке и очень надежен. ДААЗ-2108 рассчитан на работу с 1,3-литровым двигателем для ВАЗ и ВАЗ 2109. Солекс 21083 модифицирован под 1,5-литровые силовые агрегаты. Этими же механизмами оснащались модели первых партий ВАЗ 2110 с микропроцессорной системой зажигания. На классические модели ВАЗ устанавливался Солекс 21053-1107010. На модели ВАЗ Нива устанавливался механизм Солекс 21073-1107010. Теперь его заменил инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Его модификации изначально устанавливались на моторы с устройством. Устройство отличается наличием двух камер, оснащенных дроссельными клапанами, а также системами дозирования. Устройство также имеет переходные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половинок. Нижняя — более массивная — и верхняя.Эта половинка – корпус самого устройства, а верхняя часть – крышка карбюратора. На дне каждой из камер установлены заслонки поворотного типа с механическим типом привода. Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Он необходим для запуска непрогретого силового агрегата. Эта деталь приводится в действие тросиком, идущим в салон и соединенным с рычагом, отвечающим за подсос и с пусковым

Принцип действия

Работает «Солекс 21073» следующим образом.Бензин поступает в поплавковую камеру с помощью входного штуцера – топливо также проходит через сетку фильтра, где очищается, и выходит через игольчатый клапан. Камера с поплавком двухсекционная, причем секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно уменьшить влияние наклонов кузова на уровень топлива в этой камере.

Обеспечивает более стабильную работу двигателя. По мере наполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру.Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через жиклеры поступает в смесительные колодцы. В эти же колодцы воздух поступает через специальные отверстия в эмульсионных трубках или воздушные жиклеры. Далее в них смешивается бензин и воздух. В результате образуется топливная смесь. Он попадет как в малый, так и в большой диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда владелец пытается запустить двигатель «на холодную» для обогащения топливной смеси, в дело вступает пусковое устройство. Его водитель запускает из салона — это отсос.

При максимальном вытягивании ручки воздушная заслонка первой камеры полностью закрывается. При этом в первой камере она открывается на расстояние стартовой щели. Регулируется с помощью регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Устройство также имеет диафрагму и шток, соединенный с воздушной заслонкой. После запуска двигателя во впускном коллекторе возникает разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Если ручку воздушной заслонки вернуть в нормальное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазора зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвинутой воздушной заслонке она находится в запертом состоянии.

Система холостого хода

Этот узел необходим для подачи горючей смеси в камеры сгорания на самой низкой скорости. Благодаря этой системе силовой агрегат не будет глохнуть при отсутствии нагрузки. Топливо поступает в систему через главный жиклер в первую камеру. Через жиклер ХХ, где он затем смешивается с кислородом, топливо поступает в систему через воздушный клапан.Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру по специальному каналу, расположенному под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. Работа мотора в холостом режиме на механизме Солекс 21073 также регулируется этим элементом. За счет него определяется зазор дроссельной заслонки первой камеры в режиме ХХ.

Другие компоненты карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагруженных режимах.

Установка уровня в поплавковой камере

Итак, мы рассмотрели прибор Солекс. Регулировка карбюратора поможет вам установить оптимальный режим, при котором двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем демонтируйте топливный шланг и крышку карбюратора. После этого отсасывающий кабель отсоединяется и крышка скручивается с аппарата.

Снимать нужно максимально равномерно и осторожно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измерьте расстояние в каждой из камер. Мерить нужно от привалочных плоскостей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется подгибанием поплавка.Затем устройство снова собирается, двигатель запускается и прогревается.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающая скорость и другие проблемы. После успешного завершения регулировки уровня отрегулируйте холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится плоская отвертка и время. На подошве механизма имеется отверстие.В нем находится винт, отвечающий за качество смеси. Он закручен до упора. Однако не стоит слишком усердствовать.

Затем из крайнего положения откручивается винт на пять оборотов. Далее двигатель запускается без подсоса. Откручивается винт качества — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова прикручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно поворачивайте винт. Когда работа мотора станет спокойнее, его выкручивают не более чем на один оборот. В результате холостые обороты будут около 900. Но если двигатель заглохнет, их немного увеличат.

Заключение

Это самые главные правила настройки карбюратора Солекс (он идет на Ниву или на Семерку, не важно). Настройка позволяет улучшить работу мотора, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать минимальным набором инструментов в любых условиях.Но время идет, и автомобилей с таким типом системы питания становится все меньше и меньше.

В наличии 21047, двигло 03 1500. Стоит карб 2107-1107010. Есть Солекс 21073 со всеми приблудами для установки. .
Попутный ветер!!!


Лично я считаю, что особого резона это делать нет, тем более, что ОЗОН менее капризен. Если делать так, то заодно ставить бесконтактное зажигание я так думаю :))

Re: Стоит ли ставить солекс 21073 на классику?
БСЗ стоит.А вот про капризность углеводов слышал, что озон более чувствителен к засорам. Ведь у 73 жиклеры гораздо большего диаметра, плюс механика на камере 2. Так что…. Думаю игра может стоить свеч. Может быть?
Попутный ветер!!!

На мой взгляд, более склонен к засорению…
еще СОЛЕКС. Зато с СОЛЕКСом лучше разгоняется и меньше жрет. А вот 21073 мне кажется великовата за 1500. 21083 лучше.

Согласен с Леонидом
Что ты хочешь получить?
Динамика? Так бензина просто нужно больше подавать в камеры, отсюда и расход увеличится.
Стоит ли игра свеч сами теперь подумайте
ИМХО — разницы почти нет….
Удачи,
Андрей

Подарки! Так у Озона вроде больше струй…
В общем, если есть все, то ставьте. Я бы обязательно попробовал. Только… правда, 21073 великовата, наверное, на 1,5… А тебе ведь ничего не стоит, да, все обратно поставить, а? С энтузиазмом, интересом и любовью к своей машине 🙂

Дарова демон))) куда он делся, что аськи нет …
Да в том то и дело, что он стоит на точно таком же движке. наездник сказал что расход не слишком большой…потом прочитал инфу что грята не очень,эээ
то она существенна…главное динамика….готов ради нее пожертвовать чем угодно. .. не пропадай, давай .. хоть в аську вылезай…..
Попутный ветер!!!

Аськи как таковой у меня нет… Через сайт… (-)
Via est vita!

у меня есть такой
хоть и дорабатывали в одной тюнинговой фирме.
Ускорение значительно улучшилось.
Невооруженным глазом видно, что эластичность увеличилась.
На «верхнем» правда все осталось на прежнем уровне.
Расход по городу не превышает 10 л/100 км.
Проблем не было (пока).
Проехал на нем уже 25 Ккм, два раза менял ФТО и все.
Ни разу даже не крутил холостой ход.
Не жалею потраченных денег.
Все хорошее в жизни либо незаконно, либо аморально, либо ведет к ожирению.

С уважением, ИГОРЬ на ВАЗ-21065.

Re: Стоит ли ставить солекс 21073 на классику?
У меня тоже такой 2106-1600, разгон лучше, расход такой же.
Субъективно — двигателю стало «легче» дышать..
как будто от насморка очистился…
так поставил…

Re: Дополнение
Ну и конечно БКЗ..
Работа на 20 минут, а удовольствия на годы..

Re: Стоит ли ставить солекс 21073 на классику?
Будьте ясны.
Он у меня уже два года. Одни положительные эмоции.
Удачи. Альберт. ВАЗ-2106 с карб 2109 и БСЗ + ЭПХХ

За 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, производителем фактически не менялся. Поэтому владельцы стараются модернизировать автомобиль самостоятельно – внедряют различные комплектующие от импортных автомобилей или более технологичных моделей ВАЗ.

Например, многим владельцам не нравится, как работают карбюраторы Озон и Вебер, которые не способны обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива.При том, что все это уже есть в Солексе. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Происходило это из-за того, что поплавок при входе в крутой поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексе» такого минуса нет — они оснащены двухсекционными поплавковыми камерами, сдвоенными поплавками, движущимися в других плоскостях.Устройство Солекс более современное и совершенное.

Какой «Солекс» выбрать

Агрегаты Димитровградского завода «Солекс» отличаются в основном геометрией жиклеров. Есть разница в диаметрах диффузоров, а также в размерах и конструкции воздушных жиклеров. Профиль кулачка также отличается.

Однако без каких-либо неприятных последствий и доработок абсолютно любой Солекс из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор.Выпускалось множество моделей и модификаций этих карбюраторов — ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть Солекс для ВАЗ-2104, 05, 07. Это все говорит о том, что абсолютно любой агрегат из названной линейки можно установить на заднеприводные ВАЗы без переделок или почти без них.

Результат тюнинга зависит от выбора конкретного Солекса. Но в любом случае двигатель улучшит тягу, автомобиль получит плавный разгон. Для экономии стоит подобрать на «Таврию» модификацию «Солекс» — это ДААЗ-2181.Если вам нужна повышенная динамика разгона, то выбирайте ДААЗ-21073. Имеет большие диффузоры. Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого Солекса на классику следует готовиться к большому расходу топлива.

«Солекс» моделей 2108, 21083, 21051-30 автолюбители считают золотой серединой. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать с Озоном.

Важные мелочи

У всех «Солексов» (кроме 21073) форсунки с очень тонкими отверстиями.Следует отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По этой причине топливные фильтры необходимо регулярно менять. Для повышения надежности можно установить инжекторный топливный фильтр. Выйдет чуть дороже, но можно увеличить интервал между ревизией агрегата.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут понадобиться дополнительные запчасти.Блок может быть установлен как с воссозданием системы ЭПХГ, так и без него – останется только неподключенный электромагнитный клапан. Самый простой способ обойти эту систему. Но специалисты утверждают, что хотя ЭПХХ и позволяет добиться 5% экономии топлива, система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не смог перекрыть подачу топлива в канал холостого хода Солекса (ведь блок ЭПХХ не ставится нормально), необходимо вынуть иглу клапана из корпуса.Но проще всего подключить вентиль от замка зажигания.

При установке Солекса на заднеприводные ВАЗы необходимо заглушить обратку заглушкой или подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного установлено бесконтактное зажигание.Любой «Солекс» изначально настроен и предназначен для приготовления пищи. Для эффективного его воспламенения необходим более мощный разряд. Контактная система зажигания не может дать такой разряд, а бесконтактная может. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечей будет не более 0,8 мм.

Новый или бывший в употреблении?

К классике можно купить новый «Солекс», но возможно и приобретение б/у карбюратора. Во втором случае необходимо его доработать — тщательно прочистить каналы, отполировать диффузоры.Кроме того, лучше приобрести и заменить жиклеры.

Но в то же время не стоит покупать современные изделия — лучше спросить у знакомых и друзей те, что были сделаны в СССР. Современные жиклеры, встречающиеся в ремкомплектах, часто не соответствуют калибровочным размерам.

Для эффективной работы диффузора с его элементов надфилем удаляются заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом сказывается на наполнении цилиндров.

Что может понадобиться

В первую очередь необходимо приобрести запчасти, которые потребуются при установке Солекса на классическую модель ВАЗ:

  • Следует купить тонкие прокладки из паронита. Но необходимо, чтобы они были сделаны специально для Солекса. Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
  • Вместо двух прокладок можно приобрести одну, где есть два отверстия. Ставится между карбюратором и гетинаксовой прокладкой.Вдобавок берут еще один — с овальным отверстием. Он предназначен для установки между коллектором и гетинаксовой прокладкой.
  • Еще покупают шланг обратки. Его длина должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопровода под насосом.

Процесс установки

Теперь можно приступать к установке:

  • Для защиты коллектора от грязи подкапотное пространство необходимо тщательно вымыть.
  • Затем от штатного карбюратора отсоединяются приводы и тросы, а также шланги.
  • Для снятия кожуха троса воздушной заслонки снимается скоба на панели «всасывания».
  • Поверхность коллектора тщательно очищается, наносится герметик.
  • После этих операций необходимо установить прокладки в виде сэндвича. Сначала кладут тонкие, потом толстые, после — снова тонкие. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был более удобным, карбюратор устанавливается на коллектор без крышки.Привод заслонки должен находиться перед автомобилем.
  • Монтируют тягу дроссельной заслонки — на ВАЗ-2104 будет удобнее, если она будет со стороны ГБЦ. Балансир или «вертолет» иногда пропиливают по центру, чтобы он ровно лежал на карбюраторе. А чтобы при нормальной работе демпфер не заедал на пружине, на штоках установлены пластиковые наконечники.

  • Затем трос привода всасывания натягивается на крышку головки блока цилиндров и регулируется до необходимой длины.Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
  • После этого можно установить верхнюю крышку.
  • Далее к карбюратору подсоединяется шланг подачи топлива, обратки, подогрева. Шланг «обратки» оснащен обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке ГБЦ.

  • Теперь электромагнитный клапан нужно подключить к реле освещения, к плюсовому контакту.
  • Далее воздушный фильтр и его крышка устанавливаются на свое место.

Все, на этом работы по установке блока завершены. Но пока рано начинать операцию. Карбюратор нужно настроить правильно. Ниже мы расскажем, как это сделать правильно.

Со штатными форсунками Солекс не сможет впечатлить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но стандартно в первой камере будет готовиться обедненная смесь.Поэтому на первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

Темп движения значительно улучшится, когда откроется вторая камера. И машина будет прыгать вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема решается подбором главного топливного жиклера в первой камере карбюратора. Если изменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона.Это компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере. Вы также можете установить 117.5. Но стоимость вырастет еще больше. Смесь с этим жиклером переобогащенная, и динамика может ухудшиться.

Воздушные жиклеры первой камеры — 145, 150, 155. При топливе 117.5 можно установить воздух 165. установить с помощью специальных шаблонов.Оптимальный уровень топлива – около 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт количества открутить на 2 оборота, а винт качества на 4-4,5 оборота. Однако при установке скорости холостого хода могут быть и другие настройки.

Заключение

Все кто умеет настраивать Озон сможет решить вопрос как отрегулировать карбюратор Солекс. А о том, как модернизировать классический ВАЗ, мы рассказали в этой статье.

.
Регулировк

Добавить комментарий

Ваш адрес email не будет опубликован.
