Регулировка карбюратора Ока 11113 своими руками

Карбюратор автомобиля Ока» создан на базе карбюратора «Вебер», хорошо знакомого владельцам «Жигулей» до 1980 года. Основные отличия — иные диаметры жиклеров, установка электромагнитного запорного клапана, а также ряд устройств, связанных с поперечным расположением двигателя «Оки».

По сравнению с «Жигулями» карбюратор «Оки» фактически развернут на 90°: если смотреть по ходу автомобиля, поплавковая камера оказалась справа, а смесительные камеры -слева. Поэтому при резком левом повороте возникает «отлив» бензина от главных топливных жиклеров 16 и 23 (рис. 1) и трубки эконостата 17. «Отлив» бывает подчас настолько существенным, что в работе двигателя появляются рывки и провалы. Именно поэтому уровень топлива в поплавковой камере карбюратора «Оки» следует контролировать особенно тщательно, не допуская его понижения.

(!) Номинальный уровень -22 мм от прокладки крышки карбюратора (при снятой крышке).

Излишнее повышение уровня топлива также приводит к неустойчивой работе двигателя. Обратим внимание, что в поплавковой камере карбюратора «Оки» есть трубка инерционного экономайзера 12 (см. рис. 1). Это устройство предназначено для компенсации «приливно-отливных» явлений.

Уровень топлива должен быть ниже конца этой трубки. Если трубка опущена в бензин, то инерционный экономайзер оказывается включенным в работу постоянно, обогащая смесь на всех режимах, вплоть до переобогащения, в результате чего двигатель может остановиться. При номинальном уровне топлива экономайзер будет работать только во время «отлива» бензина от главных жиклеров.

Для проверки уровня топлива в карбюраторе «Оки» несложно изготовить приспособление, показанное на рис. 2. Штуцер 3 ввертывается вместо одной из пробок 14 (см. рис. 1). Трубка 2 (см. рис. 2) лучше стеклянная или из прозрачной бензостойкой пластмассы. Если верхний конец трубки сделать на 5 мм выше, чем показано на рисунке, то уровень топлива в поплавковой камере можно будет отслеживать постоянно. Необходимо лишь позаботиться о герметичности резьбовых соединений и прочности мерной трубки.

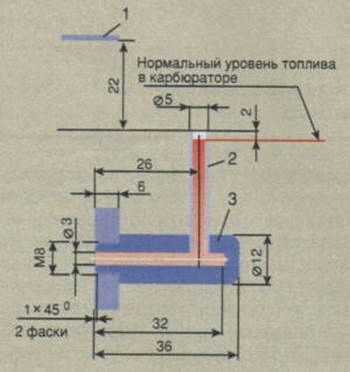

Рис. 2. Устройство для проверки уровня топлива в поплавковой камере карбюратора «Оки»:

1 — прокладка между крышкой и корпусом; 2 — мерная трубка; 3 — штуцер.

(!) Пусковое устройство карбюратора «Оки» (рис. 3) похоже на тот же механизм карбюраторов типа «Солекс» (устанавливаются на ВАЗ-2108, -2109). Вытягивая монетку «подсоса», мы поворачиваем рычаг 10 по часовой стрелке, при этом криволинейная поверхность «а» воздействует на регулировочный винт 12 и рычаг 13, приоткрывая дроссельную заслонку 11 первой камеры. Одновременно расширяющийся паз между внутренними профилями «б» и «в» рычага 10 освобождает штифт рычага 3, и воздушная заслонка 2 закрывается под действием возвратной пружины 1. После пуска двигателя разрежение из задроссельного пространства через канал 5 (см. рис. 1) воздействует на диафрагму 5 (см. рис. 3) и с помощью рычага 4 приоткрывает воздушную заслонку. Величину А приоткрывания заслонки можно регулировать винтом 7 (см. рис. 3).

При проверке величин пусковых зазоров А и В (см. рис.3) вытягиваем монетку «подсоса» до отказа, в результате чего воздушная заслонка 2 должна быть полностью закрыта. Оттягиваем шток 4 до упора в винт 7 и замеряем величину зазора А: она должна быть в пределах 2,0-2,4 мм. Теперь обратим внимание на величину зазора В: при полностью вытянутом «подсосе» ее размер должен составлять 0,7-0,8 мм. Эта величина регулируется винтом 12 (см. рис. 3).

Рис. 3. Пусковое устройство карбюратора «Оки»: I — возвратная пружина воздушной заслонки; 2 — воздушная заслонка: 3 -рычаг воздушной заслонки; 4 — шток диафрагмы; 5 — диафрагма; 6 — пружина; 7 — регулировочный винт; 8 — запорный электромагнитный клапан; 9 — ось рычага управления воздушной заслонкой; 10 -рычаг управления воздушной заслонкой;

II -дроссельная заслонка первой камеры; 12 — регулировочный винт; 13 -рычаг приоткрывания дроссельной заслонки первой камеры; 14 — тяга привода рычага воздушной заслонки. В — пусковой зазор у воздушной заслонки; Спусковой зазор у дроссельной заслонки первой камеры.

(!) Загрязнение жиклеров и каналов карбюратора — процесс естественный: ведь при годовом пробеге в 20 тысяч километров «сердце» двигателя пропускает через себя почти полторы тонны бензина. Причем нередко бензин загрязнен, а, кроме того, при высокой температуре топлива идет более интенсивное закоксовывание и засмоление жиклеров. Поэтому не будем пренебрегать чисткой и продувкой «закоулков» карбюратора, особенно если наблюдаются нарушения в его работе. При вывернутых жиклерах и вынутых распылителях 7 и 11 (см. рис. 1) продуваем каналы шинным насосом, используя прилагаемый к нему заостренный наконечник. При необходимости вывертывается регулировочный винт ускорительного насоса, расположенный рядом с пробкой 2 (см. рис. 1), а также другие регулировочные винты 22 и 24. Однако перед тем, как вывернуть их, запомним их положение. Для этого завернем эти винты до упора, сосчитаем и запишем число оборотов.

При продувке каналов переходных систем первой и второй камер, а также канала холостого хода вы можете столкнуться с затруднениями: очень малы выходные отверстия 18, 20 и 21 (см. рис. 1). Поэтому отверстия 18 и 20 следует продувать только при отсоединении корпуса карбюратора от корпуса дроссельных заслонок. Выходное отверстие 21 можно продуть, сняв корпус регулировочного винта 22.

В промежутках между генеральными чистками карбюратора порой возникает необходимость прочистки жиклера холостого хода 6 (см. рис. 1). Чтобы добраться до него, нужно вывернуть электромагнитный клапан холостого хода 25. Устанавливая клапан на место, не переусердствуйте при его затяжке, так как жиклер и его посадочное место в корпусе карбюратора легко деформировать.

Бывает, на вид жиклер чист, однако холостой ход двигателя неустойчив. Вероятно, в канале осталась соринка, не удаленная при чистке. Удалить ее нетрудно: немного отвернем электромагнитный клапан 25 и снимем с него провод (обратите внимание, что этот провод не должен коснуться «массы»). Теперь после пуска двигателя электромагнитный клапан закрыт, а бензин поступает в систему холостого хода в обход жиклера 6. Именно в этот момент соринка должна вымыться из узкого места.

На холостом ходу содержание СО и СН в отработавших газах регулируется винтом качества 22. Он также закрыт заглушкой. Отвертывая винт, обедняют смесь до 1,5% СО. Если обороты холостого хода снижены, винтом количества 19 доводим их до 900 об/мин и вновь контролируем СО, используя винт качества. В некоторых случаях для приведения в норму СО приходится обеднять смесь, вывертывая винт заводской подрегулировки системы холостого хода 24 (см. рис. 1). Повышенная концентрация СН снижается при установке более позднего зажигания (на 3-5° по углу поворота коленчатого вала).

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

  1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
  2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
  3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

  1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
  2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
  3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
  4. В качестве калибра можно использовать сверло.
  5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

  1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
  2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
  3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
  4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
  5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

  1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
  2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
  3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
  4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Как настроить карбюратор без стробоскопа на экономичность

За создание и подачу в двигатель внутреннего сгорания воздушно-бензиновой смеси, соответствующей скоростному режиму движения, а также надёжного его запуска при любой температуре отвечает карбюратор. Несмотря на повсеместное внедрение инжекторных систем впрыска топлива, карбюраторы ещё долгое время будут востребованы на ВАЗ 2107, −2106, −2109 и их более современных собратьях. Их популярность обусловлена сравнительно невысокой ценой и возможностью настроить режим работы двигателя на максимальное соответствие стилю вождения владельца.

Карбюратор отвечает за надежность запуска двигателя при любой температуре воздуха

Как настроить карбюратор

Карбюратор является одним из самых сложных узлов современного автомобиля, позволяющим с максимальной эффективностью использовать конкретный двигатель. Именно от правильности его регулировки зависит потребление топлива и содержание токсичных веществ в выхлопных газах. Независимо от конкретной модели карбюратора и автомобиля правильно отрегулировать параметры воздушно-бензиновой смеси можно, только используя газоанализатор и профессиональное измерительное оборудование. Желательно проводить настройку карбюратора на экономичность после любых работ с двигателем.

Однако осуществить подстройку под свой стиль вождения можно и самостоятельно.

Видеоурок о том, как почистить и настроить карбюратор ВАЗ

При этом следует соблюдать основные правила:

  1. Регулировать карбюратор можно только после выхода двигателя на рабочий температурный режим;
  2. Следует проверить и прочистить все высоковольтные провода, а также клеммы аккумулятора;
  3. Необходимо убедиться в исправности системы подачи топлива и в том, что правильно выставлено зажигание. К регулировке можно приступать, только убедившись в исправности всех остальных систем. Часто причиной появления провалов и слабого отклика на педаль является банальное загрязнение сетчатого фильтра;
  4. Во время регулировки желательно включить все мощные потребители электроэнергии: дальний свет, печку, обогрев стёкол и т.д.;
  5. Перед разборкой и чисткой карбюратора желательно приобрести ремкомплект для конкретной модели. Он содержит жиклёры, уплотнительные прокладки, диафрагмы ускорительного насоса, пускового устройства и других вспомогательных элементов;
  6. Недопустимо использовать для чистки внутренних поверхностей ветошь, кисти или металлическую проволоку. Оптимальный вариант — это применение сжатого воздуха.

SOLEX — популярный производитель карбюраторов для отечественных авто

Основными производителями карбюраторов для отечественных автомобилей являются Озон, Вебер, ПеКАР (К151) и «Солекс» (SOLEX). Принципиальных отличий в их регулировке нет. Однако нужно учесть, что все модификации карбюратора Солекс 2108 имеют различные тарировочные данные, что вызвано их широким применением на автомобилях ВАЗ, ЗАЗ и АЗЛК.

Особенности карбюратора на ВАЗ 11113 ОКА

Регулировки, осуществляемые своими руками без разборки карбюратора

У большинства карбюраторов доступны для регулировки без разборки:

  1. Винт, позволяющий осуществлять регулировку количества оборотов на холостом ходу;
  2. Винт, позволяющий регулировать обогащение бензиново-воздушной смеси на холостом ходу;
  3. Стопорный винт заслонки дросселя первой камеры;
  4. Держатель жиклёра холостого хода.

В большинстве случаев экспериментальным путём можно, используя только эти элементы, значительно улучшить работу двигателя. Желательно на летний период выставить на холостой ход количество оборотов 800÷900, а зимой — 900÷1000.

Настроить карбюратор оптимально на экономичность смогут на СТО

Очень часто о качестве поступающей в двигатель смеси можно судить по налёту на свечах:

  • Незначительный серо-коричневый нагар свидетельствует о хорошем качестве смеси;
  • Чёрный цвет свидетельствует о значительном избытке топлива;
  • Белый — об избытке воздуха.

Использование индикатора ИКС-2, устанавливаемого вместо стандартной свечи и позволяющего видеть цвет пламени, часто рекомендуют для регулировки качества работы карбюратора. Однако практика показала, что с его помощью получить минимальный уровень токсичности выхлопа очень сложно.

Используя тахометр автомобиля, можно произвести регулировку холостого хода без стробоскопа. Однако оптимально настроить карбюратор на экономичность и отсутствие вредных выбросов желательно на СТО. Несмотря на хорошо описанные методики настройки всех моделей карбюраторов, пробиться на стенд к квалифицированному карбюраторщику всегда сложно.

ОКА ВАЗ 11113 — 40

Регулировка поплавкового механизма карбюратора

Регулировка поплавкового механизма — весьма ответственная и в то же время несложная операция при обслуживании карбюратора. В силу особенности конструкции поплавкового механизма допускаемые здесь ошибки наиболее часто являются причиной его неудовлетворительной работы.

Регулировка выполняется при снятой крышке и включает в себя две операции:

— проверку степени выступания шарика иглы;

— регулировку положения язычка кронштейна поплавка.

Первую операцию выполняют с целью выяснения состояния демпфирующего шарика иглы и определяемой этим возможностью выполнить последующую регулировку. При этом на снятой с карбюратора крышке замеряют расстояние от плоскости прокладки до выступающего из иглы шарика. Нормальным считают расстояние 10 мм. При меньшем размере можно установить под седло иглы дополнительную прокладку.

Перед проверкой уровня топлива предварительно отверните винты крепления крышки карбюратора, оставляя завернутыми два средних винта. Кроме того, ослабьте винт крепления хомута на топливном шланге. Затем вручную подкачайте топливо бензонасосом до полного заполнения поплавковой камеры; по возможности быстро, чтобы исключить проникновение «лишнего» топлива в поплавковую камеру, снимите шланг с топливоподводящего штуцера.

При несоответствии замеренной величины табличным данным, подогните язычок поплавка; для понижения уровня язычок отогните вверх, для повышения — вниз. Перед повторной проверкой уровня резиновой грушей или шприцем удалите топливо из поплавковой камеры хотя бы на треть.

Один раз правильно выполненная регулировка поплавкового механизма сохраняется весьма долго, нарушаясь чаще всего по причине неаккуратного обращения со снятой крышкой, а также вследствие естественного изнашивания трущихся деталей механизма: запорного конуса иглы, ее седла, язычка и оси кронштейна.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки, достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров.

4.16.5 Регулировка карбюратора 21051-1107010

2 – крышка карбюратора;

5 – игольчатый клапан

Установка уровня топлива в поплавковой камере

Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства.

Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх.

Регулировка пускового устройства

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.

Регулировка холостого хода двигателя

Элементы регулировки холостого хода включают регулировочный винт 2 качества (состава)смеси и регулировочный винт 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95° С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.

»

Отличная статья 0

smotri-dtp.ru

регулировка карбюратора ока 11113 - Видео

Опубликовано: 15 часов назад

99 004 просмотра

Опубликовано: 50 лет назад

250 481 просмотр

Опубликовано: 9 часов назад

109 554 просмотра

Опубликовано: 15 часов назад

22 204 просмотра

Опубликовано: 18 часов назад

15 390 просмотров

Опубликовано: 50 лет назад

48 253 просмотра

Опубликовано: 18 часов назад

26 370 просмотров

Опубликовано: 3 часа назад

19 764 просмотра

Опубликовано: 14 часов назад

70 просмотров

Опубликовано: 15 часов назад

112 910 просмотров

Опубликовано: меньше минуты назад

32 160 просмотров

Опубликовано: 50 лет назад

20 139 просмотров

Опубликовано: 11 часов назад

18 370 просмотров

Опубликовано: 15 часов назад

39 663 просмотра

Опубликовано: 19 часов назад

37 440 просмотров

Опубликовано: 12 часов назад

13 082 просмотра

Опубликовано: 14 часов назад

96 просмотров

Опубликовано: 16 часов назад

15 307 просмотров

Опубликовано: 11 часов назад

30 625 просмотров

videoyoutube.ru

Ремонт ВАЗ Ваз ОКА : Регулировка поплавкового механизма карбюратора

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008
  3. Регулировка поплавкового механизма карбюратора

Регулировка поплавкового механизма — одна из важнейших операций обслуживания карбюратора. Если этот механизм работает нечетко или не обеспечивает оптимальный уровень топлива в поплавковой камере, добиться нормальной работы остальных систем карбюратора не удастся даже при их полной исправности.

Уровень топлива в поплавковой камере влияет на параметры всех систем карбюратора. Превышение оптимального уровня увеличивает расход топлива, ухудшает пуск и работу прогретого двигателя. При чрезмерно низком уровне снижается мощность двигателя, затрудняется его холодный пуск и появляются рывки при разгоне автомобиля.

ПРИМЕЧАНИЕ

Регулируют уровень топлива при снятой крышке карбюратора, установленного на автомобиль.

Вам потребуются: две отвертки (с плоским и крестообразным лезвиями), ключ «на 8», штангенциркуль с хвостовиком-глубиномером.

1. Если работа выполняется как часть обслуживания автомобиля, снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Тягой рычага ручной подкачки топливного насоса наполните поплавковую камеру бензином до момента закрытия топливного клапана и стабилизации уровня (в этот момент усилие на тяге ручной подкачки резко снизится).

3. Ослабьте затяжку хомута шланга подачи топлива и снимите шланг со штуцера карбюратора.

ПРЕДУПРЕЖДЕНИЕ

Прикройте конец шланга большой тряпкой, так как бензин в нем находится под давлением и в момент снятия шланга сильно разбрызгивается.

4. Отсоедините тягу воздушной заслонки от карбюратора (см. «Замена тяги привода воздушной заслонки»).

5. Выверните пять винтов крепления крышки карбюратора и снимите крышку.

ПРЕДУПРЕЖДЕНИЕ

Не потеряйте винты — они легко выпадают при переворачивании крышки.

6. Аккуратно снимите прокладку крышки.

7. Хвостовиком штангенциркуля измерьте расстояние от уровня топлива до верхней плоскости поплавковой камеры. Оно должно быть 22–23 мм.

8. Если уровень выше нормы, отверткой осторожно подогните вверх язычок кронштейна поплавка, придерживая поплавок.

9. Если уровень ниже нормы, подогните язычок вниз. Для проверки вновь установленного уровня откачайте резиновой грушей часть бензина из поплавковой камеры, установите на место крышку карбюратора, подсоедините шланг подачи топлива и вновь наполните поплавковую камеру бензином с помощью тяги рычага ручной подкачки топливного насоса. Повторно снимите крышку карбюратора и измерьте уровень топлива.

Скачать информацию со страницы
↓ Комментарии ↓





ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 - боковой повторитель указателя поворота; 2 - передний указатель поворота; 3 - фара; 4 - электродвигатель вентилятора системы охлаждения; 5 - звуковой сигнал; 6 - датчик включения электродвигателя ве

automend.ru

Карбюратор Ока, особенности и принципы работы

Карбюратор – это главный элемент в системе функционирования мотора на автомобиле ВАЗ 11113. В разные периоды на него устанавливались различные модификации карбюратора, которые в целом обладают одинаковым устройством и отличаются лишь в некоторых параметрах настроек.

Конструкция

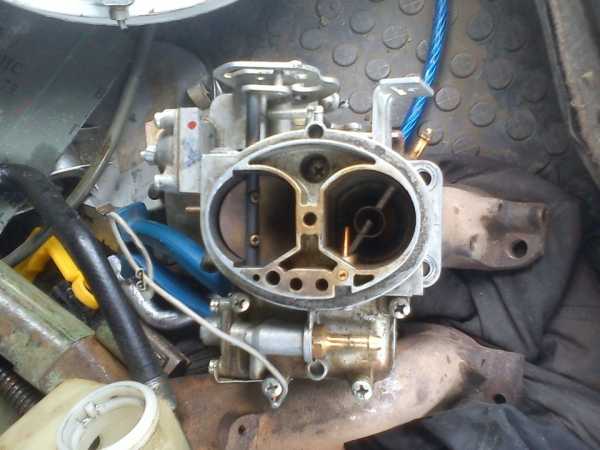

Карбюратор автомобиля Ока

Карбюратор на машине ОКА довольно простой, так как он включает в себя минимум электроники. Среди основных его элементов можно выделить:

  1. Пусковое устройство;
  2. Клапан;
  3. Рычаг регулировки соотношения смеси на низких оборотах и его блок;
  4. Штуцер;
  5. Дроссельные заслонки;
  6. Оси заслонок первой и второй камер;
  7. Рычаг механизма запуска;
  8. Фиксатор троса привода заслонки воздуха на рычаге механизма запуска;
  9. Штуцер подвода выхлопных газов;
  10. Фиксатор троса управление заслонкой.

Помимо этого, ведь механизм объединен в одном целостном корпусе, сверху которого располагается крышка. Такая конструкция позволяет обеспечивать надежную работу всего двигателя в любых погодных условиях. А в случае возникновения каких-то проблем, его можно попытаться починить с минимальным набором инструментов.

Принцип работы

Карбюратор на автомобиле ОКА работает по той же схеме, что и подобные модели на других машинах. Бензин из поплавковой камеры по топливной системе направляется в колодцы для формирования смеси с воздухом. После этого за счет распылителей эта смесь подается в диффузоры основного механизма, то есть карбюратора на ОКЕ.

Устройство обеспечения работы холостого хода забирает бензин из колодца, после чего оно перемещается через жиклеры и создает определенную смесь с воздухом в заданных пропорциях. Помимо этого, к ним добавляется воздух из первой и второй камер карбюратора. Кстати, его количество регулируется вручную, путем вращения специального винта, отвечающего за уровень открытия дроссельной заслонки.

Когда дроссель открывается незначительно, то смесь бензина и воздуха направляется в камеру. При колебаниях топлива экономайзер проводит регулировку и обеспечивает ровную работу двигателя.

Настройка

Карбюратор на автомобиле ОКА – это немного измененный и доработанный механизм от «классики», который разработан специально под расположение в двигателе ВАЗ 11113, а также имеет электромагнитный клапан и жиклеры, адаптированные под малый литраж.

Карбюратор под капотом расположен поперечно, не так, как это принято в других автомобилях, поэтому при быстром левом повороте топливо может отходить из жиклеров, что приводит к провалам в работе двигателя.

Призвана решить эту проблему настройка карбюратора, главной задачей которой является регулировка уровня бензина в камерах. Для этого нужно выставить расстояние в 2,2 см от прокладки в верхней части карбюратора, так как такое значение рекомендуется производителем. Провести такую операцию невозможно без снятия той самой крышки.

Настройка карбюратора автомобиля Ока

Отдельное внимание нужно уделять этому вопросу на автомобиле ОКА, так как слишком большой объем топлива приведет к «заливанию» бензином. Топливо должно находиться немного ниже, чем трубка экономайзера. В обратном случае будет постоянно возникать обогащенная смесь, свечи заливаться, а двигатель рано или поздно даст сбой. Для того чтобы предотвратить неприятные ситуации с поворотами, применяется специальный экономайзер.

Регулировка карбюратора – это в первую очередь настройка работы жиклеров. Проводить такую процедуру нужно только на полностью рабочем двигателе, иначе ее эффект снижается. Отрегулировать карбюратор необходимо так, чтобы обеспечивался уровень в 1,5 оборота от момента наибольшего обеднения эмульсии. На автомобиле ОКА это делается за счет кручения винта качества. Далее, в зависимости от оборотов проводится регулировка.

Также необходимо отрегулировать подачу количества топлива с помощью специального винта. Это устройство нужно поворачивать до момента, когда наступит стабильная и ровная работа двигателя на ОКЕ.

Низкие обороты выставляются таким образом, чтобы карбюратор работал четко, а не глохнул. При этом нужно предварительно включать все электрооборудование. Правильная настройка карбюратора позволяет достигать расхода бензина до 6 л в городе на машине ОКА.

Неисправности и их диагностика

Конструкция карбюратора на автомобиле ОКА такая, что картерные газы выводятся не самым лучшим образом. Это приводит к тому, что двигатель не может максимально использовать свои возможности. Более того, из-за его устройства масло может попадать в карбюратор и загрязнять его. Эти проблемы решаются довольно просто. Для начала можно направить шланг к водяному фильтру. Кстати, все фильтра приходится менять очень часто, так как они быстро загрязняются, а это в свою очередь оказывает негативное влияние на работу двигателя.

При рабочей системе зажигания могут возникать следующие неполадки:

  • Бедная смесь, проблемы с ЭМК или загрязненность жиклера, что приводит к нестабильной работе мотора;
  • Засор жиклера также может вызвать неадекватную и неинформативную работу педали газа;
  • При низком уровне в поплавковой камере может наблюдаться плохая динамика, рывки на низких и средних оборотах;
  • При нарушениях движения топлива в поплавковой камере, могут возникать рывки при работе двигателя на максимальных оборотах;
  • Неисправность ускорительного насоса, если резкое нажатие на педаль газа приводит к провалу;
  • При увеличенном уровне бензина в поплавковой камере или нарушении герметичности игольчатого клапана может возникать трудность с запуском уже теплого мотора;
  • Неправильная настройка механизма запуска приводит к проблемам запуска мотора на холодную, нестабильным оборотам и т.д.

Следует отметить, что главным признаком какой-либо неисправности является увеличение количества потребляемого бензина. Например, это может возникать, если регулировка механизма запуска была произведена неправильно, когда жиклеры не соответствуют требованиям или имеет место их загрязнение.

Помимо этого на расход влияют погодные условия, шины и стиль управления автомобилем ОКА. Если есть какие-то неполадки, то необходимо отрегулировать устройство и все будет работать четко.

autodont.ru

Ремонт ВАЗ Ваз ОКА : Регулировка холостого хода двигателя

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008
  3. Регулировка холостого хода двигателя

Регулировка холостого хода двигателя должна обеспечивать минимально возможное количество токсичных веществ в выхлопных газах. При превышении норм содержания токсичных веществ эксплуатация автомобиля запрещена.

ПРЕДУПРЕЖДЕНИЕ

Регулировку холостого хода выполняйте с установленным воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90–95 °С) при отрегулированных уровне топлива в поплавковой камере и зазорах в приводе клапанов и правильно установленном моменте зажигания. Воздушная заслонка должна быть полностью открыта (проверьте это визуально через горловину карбюратора).

Так как регулировку частоты вращения коленчатого вала на холостом ходу и содержания окиси углерода (СО) в отработавших газах проводят совместно, а для регулировки содержания СО необходим газоанализатор, рекомендуем эти операции выполнять на станции технического обслуживания.

При регулировке содержания СО несколько изменяется частота вращения коленчатого вала, и соответственно при регулировке частоты вращения коленчатого вала изменяется содержание СО.

1. Пустите двигатель. Поворачивая винт количества смеси, установите частоту вращения коленчатого вала двигателя 820–900 мин-1. При заворачивании винта частота вращения увеличивается, при отворачивании — уменьшается.

2. После этого проверьте содержание окиси углерода (СО) в отработавших газах. Содержание СО должно быть в пределах 0,5–1,5%. Для регулировки содержания СО выньте заглушку, предохраняющую винт качества (состава) смеси от несанкционированного вмешательства.

3. Поворачивая винт качества, добейтесь требуемого содержания СО в отработавших газах. Еще раз винтом количества смеси установите частоту вращения коленчатого вала холостого хода. При необходимости последовательно повторите регулировки и добейтесь, чтобы частота вращения коленчатого вала на холостом ходу и содержание СО соответствовали нормам. При заворачивании винта содержание СО уменьшается, при отворачивании — увеличивается. Резко нажмите на педаль акселератора и отпустите ее. Двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а после отпускания педали не должен заглохнуть. Если двигатель остановился, увеличьте винтом 2 частоту вращения до 900 мин-1, но не более.

ПРИМЕЧАНИЕ

Согласно введенному в действие с 1.01.2000 г. изменению № 1 к ГОСТ 17.2.2.03–87 (см. раздел 15 «Подготовка к техосмотру») содержание СО в отработавших газах автомобилей (если оно не указано заводом-изготовителем в руководстве по эксплуатации), оснащенных карбюратором и не имеющих каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин-1 не должно превышать 3,5%. Не уменьшайте содержание СО ниже 0,4%, так как при этом из-за пропусков воспламенения рабочей смеси, в отработавших газах резко возрастает содержание несгоревших углеводородов (СН).

ПОЛЕЗНЫЕ СОВЕТЫ

При отсутствии газоанализатора можно с достаточной точностью отрегулировать холостой ход, контролируя частоту вращения коленчатого вала двигателя по тахометру (например, входящему в состав автотестера). При некотором навыке частоту вращения можно с достаточной точностью определить на слух. Плавно вращая винт 1 (качества) в нужную сторону, установите его в положение, при котором частота вращения на холостом ходу максимальна. Затем винтом 2 (количества) установите частоту 1100 мин-1. Постепенно вворачивая винт качества, снизьте частоту до 850 мин-1. Если карбюратор исправен, содержание СО в отработавших газах при таком способе регулировки не превысит 2%, что укладывается в допустимые пределы.

Скачать информацию со страницы
↓ Комментарии ↓





ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 - боковой повторитель указателя поворота; 2 - передний указатель поворота; 3 - фара; 4 - электродвигатель вентилятора системы охлаждения; 5 - звуковой сигнал; 6 - датчик включения электродвигателя ве

automend.ru

Регулировк

Отправить ответ

avatar
  Подписаться
Уведомление о
