Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях: Сцепление было полностью заменено. Был выполнен ремонт сцепления с заменой его отдельных элементов. Ход сцепления чересчур большой или наоборот — недостаточный.

Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.

Если ход сцепления превышает 16 см, то следует немедленно прекратить все поездки на автомашине и как можно скорее выполнить регулировку. Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии.

Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре.

Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2109 сцепления проводится в несколько этапов:

1. Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т. д.
2. Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями. Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления
3. С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.
4. Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Для того, чтобы отрегулировать сцепление на Ваз 2109 нам понадобиться следующий набор инструментов:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Для того, чтобы правильно настроит (отрегулировать сцепление) на автомобиле Ваз 2109 необходимо выполнить следующие действия:

1. Затяните ручник и обесточьте автомобиль – для безопасности.
2. В подкапотном пространстве снизу отыщите металлический трос сцепления. На фото на него указывают 3 красные стрелочки.
3. С помощью 2 гаечных ключей ослабьте гайки крепления наконечника троса, а затем, подкручивая или ослабляя их, добейтесь того, чтобы ход педали сцепления стал равным 125-135 мм.
4. Вернитесь в машину и несколько раз (не менее 3) надавите на регулируемую педаль до упора. Затем снова замерьте ее ход и при необходимости подкорректируйте. Если корректировка не нужна, значит, вы все сделали правильно.

Если гайки, с которыми предстоит работать, заржавели, поэтому не откручиваются, обработайте их ВДшкой, машинным маслом или любым другим смазочным материалом. Это сэкономит ваши силы и время.

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Замена диска сцепления и выжимного! — logbook Lada 2108 1991 on DRIVE2

Замена выжимного подшипника ВАЗ 2108, 2109, 21099
1. Снимите коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099
2. Выведите концы пружинного фиксатора из зацепления с муфтой подшипника.
3. Снимите выжимной подшипник с направляющей втулки.
4. Отожмите четыре лапки пружинного держателя и снимите пружинный держатель. Затем снимите выжимной подшипник с муфты.
5. Перед установкой проверьте новый подшипник. Выжимной подшипник должен вращаться легко, без заеданий и не иметь люфтов.
6. Установите выжимной подшипник на муфту, при этом выступающая часть внутреннего кольца должна быть направлена в сторону от муфты, и зафиксируйте его держателем.
7. Перед установкой выжимного подшипника на направляющую втулку смажьте направляющую втулку тонким слоем консистентной смазки.
8. Зафиксируйте муфту с выжимным подшипником пружинным фиксатором и установите на место коробку передач.

Замена диска сцепления!

Порядок работ:

1. Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления к маховику (смотрите примечания 1 и 2). 2. Аккуратно снимите кожух сцепления с ведомым диском. 3. Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях: а) головки заклепок углублены на расстояние менее 0,2 мм; б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения.

4. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, диск надо заменить. Если при визуальном осмотре обнаружено коробление диска, проверьте его биение. Если величина биения превышает 0,5 мм, замените диск. 5. Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева. Недопустимо ослабление заклепочных соединений деталей нажимного диска. Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их. 6. Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Недопустимо наличие трещин на диафрагменной пружине. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

7. Установите ведомый диск в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика. 8. Вставьте центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины. 9. Установите сцепление на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Н·м (1,9-3,1 кгс·м). После этого выньте центрирующую оправку.

И заодно поменяли масло в коробке!

Может кому пригодится инфа!)

Ремонт сцепления ВАЗ 2109 своими руками. Французский или корейский Valeo

Сцепление на любом автомобиле служит для соединения и разъединения колес с двигателем. Крутящий момент проходит через два диска — ведущий и ведомый. При движении нужно обеспечить им плавное соединение. Если резко отпустить педаль, то машина будет дергаться и заклинивать, а сам механизм выйдет из строя.

Признаки неисправности

Если при нажатии педаль выходит из строя, а диски не отсоединяются, значит, механизму требуется срочный ремонт. Причины могут быть: погнутые вилки, изношенные прорези даже на самой педали могут растянуть пружину. Но, если проблема все-таки в сцеплении, то его необходимо заменить.

Порядок работы

Замена сцепления ВАЗ 2109 может производиться как на СТО, так и в домашних условиях. Мы с вами рассмотрим, это второй случай. Для того, чтобы заменить сцепление своими руками, вам потребуются следующие инструменты:

• Стандартный набор торцевых или торцевых ключей.
• Наличие в гараже смотровой ямы.
• Новый комплект сцепления (два диска, вилки, фурнитура и др.).
• Джек.

Перед началом работ машину необходимо проехать по яме и поставить на ручной тормоз. Далее снимаем обе клеммы с аккумуляторной батареи. Положение коробки передач должно быть нейтральным. Так как на ВАЗ 2109 передний привод ручник должен работать обязательно.

Теперь машина готова к замене сцепления. Возьмите долото и молоток и осторожно отделите стопорные гайки переднего колеса от тормозного диска.Поднимите ту часть автомобиля, у которой забракованное колесо расположено на домкрате. Снимите его, а для удобства можно снять брызговик, если он есть.

После завершения разборки колеса следует снять стартер. Далее отсоединяем боковую опору двигателя и сцену КПП. Для их снятия подставьте домкрат под двигатель. Когда все перечисленные детали будут разъединены, вы откроете кожух, под которым находятся два диска сцепления.

Следующее действие — отключить трансмиссию.Далее, чтобы снять коробку передач, следует сдвинуть ее по верхним болтам, расположенным сбоку от левого крыла, до упора. Край коробки должен лежать на растяжении рычага.

Теперь между коробкой и двигателем есть зазор, через который можно произвести разборку сцепления. После того, как он будет снят, смажьте пазы и установите на место оба новых диска, ведущий и ведомый. Пробки муфты тоже нужно смазать, и установить. Помните, что помимо самого механизма нужно заменить пружинную вилку, чтобы педаль не вышла из строя.

По окончании замены соберите машину в обратном порядке, от коробки до колеса. Прокачиваем систему, нажав несколько раз на педаль сцепления, и убедимся, что все работает нормально.

Поломка сцепления — одна из неприятностей, на которую водитель может залезть на дороге. Обычно при этом машина просто прекращает движение, несмотря на то, что мотор работает нормально. Не всегда такая поломка происходит внезапно, часто до этого можно наблюдать какие-то признаки аварийной поломки.

Признаки и причины неисправности сцепления

Цепь ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Пробуксовка главного сцепления и его неполное отключение:

• Для неполное отключение (Педаль нажата) На двигателе затрудненное включение передач, шумы и трещины при переключении передач, большой свободный ход педали сцепления.
• Для «Пробуксовка» сцепления (Педаль отпущена) в салоне ощущается запах Гэри от сгорания накладок диска сцепления, ухудшится динамика автомобиля, может перегреться мотор, увеличится расход топлива .

Чаще всего причиной поломки сцепления ВАЗ 2109 является некорректная работа автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно разрываться, или очень хотите задеть пробуксовку — все сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и — он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника слышен характерный визг — верный признак того, что подшипник нужно менять.Причиной выхода из строя муфты также может быть поломка механизма ее привода, например, поломка троса привода муфты, поломка рычажной системы, утечка гидравлической жидкости, если захват гидравлический, и др. аналогичная поломка в приводе.

Кстати при замене выжимного подшипника также можно заменить диск сцепления. Обычно, если начались проблемы со сцеплением, все эти детали лучше заменить, потому что замена сцепления очень тяжелая: она необходима.Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевая головка на 8 мм;
• домкрат;
• емкость для слива масла;
• ищу Яму или лифт.
• магазинная квартира, молот.

При снятии или установке коробки передач нельзя описывать первичный вал. Ящики на лепестках нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия КПП довольно сложно. Вы не найдете инструкций и рекомендаций в автомобильном мануале по этой теме. Эти рекомендации основаны на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления в том, что в нем нет набивки, ямы и тем более подъемника, и нужно, чтобы массивная коробка передач упала на землю.И поднять ее проблематично, потому что под машину поднести невозможно. Все действия трансмиссии практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Проверить магазин двумя болтами от верхнего рычага передней подвески «Классика». Резьба у них точно такая же, как на тех болтах, которыми рвутся коробка и агрегат двигателя.
2. Прикрутите их сверху, только после этого небольшой ломбардой или отверткой начните раскрывать узлы.Задний конец Ящики после галочки лягут на поперечную тягу, а между сцеплением и маховиком образуется зазор — примерно 15 сантиметров.
3. Через образовавшийся зазор удален выжимной подшипник, вывернуты болты на корзине.

А вот здесь установка немного отличается От процесса, который показан в инструкции:

1. Ставьте новую версию на свое место. Затем на маховик устанавливается диск и поверх него корзина.
2. Болты поставить буквально на пару оборотов, но не затягивать!
3. Осторожно начните сборку первичного вала на пазу в диске.
4. Затем верните коробку и затяните болты на корзине. Затяжка болтов крепления корзины происходит только после установки коробки на место.
5. После этого можно поставить коробку передач и затянуть на ней болты.

При замене сцепления без снятия КПП на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

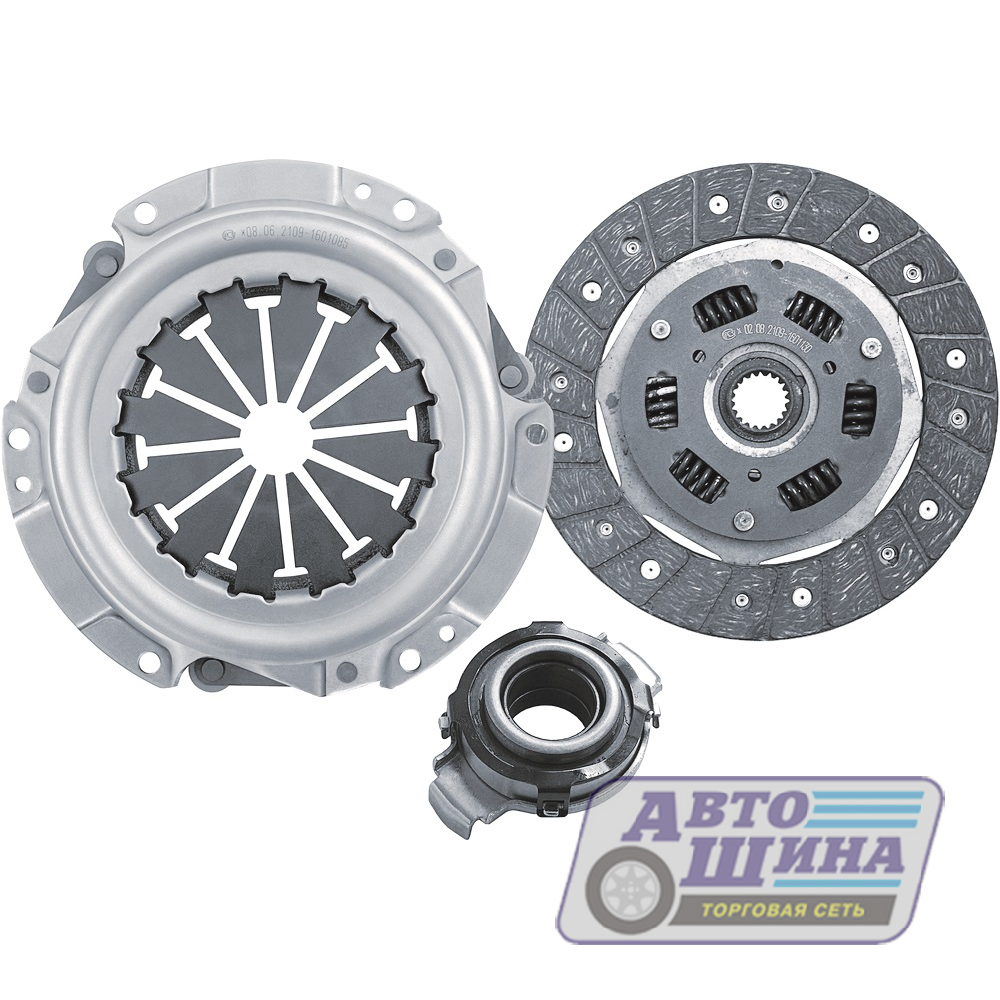

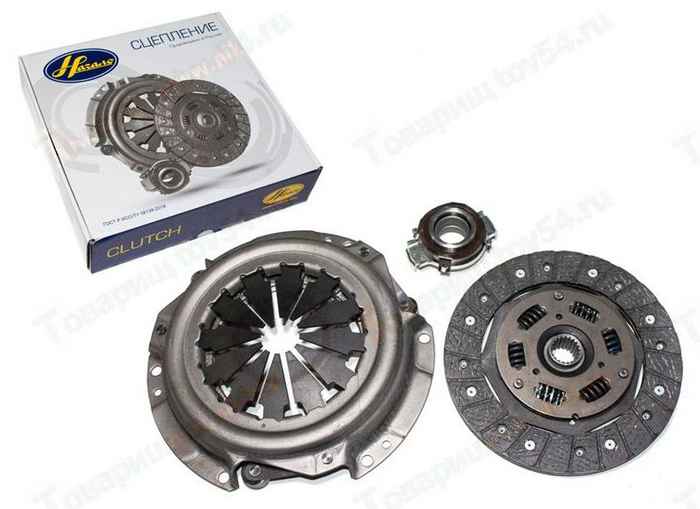

Какую корзину поставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• Белмаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Что такое диск сцепления?

Оригинальный диск сцепления № 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• SACHS 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления ставить?

Оригинальный подшипник сцепления № 2108 1601182.

• PILENGA PC-P 2108-360 руб.
• ЛУК 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с АКБ «4», снимаем разъем с датчика расхода воздуха (ДМРВ) «2», ослабляя прижим гофры к ДМРВ «3», вынимаем корпус из автомобильный воздушный фильтр «один».

Снимите трос сцепления с вилки сцепления. Ослабляем два винта крепления троса к кронштейну на коробке передач.

Снимите защитный кожух сцепления. Отсоединить «массы» и верхние мертвые точки датчика от картера сцепления. Отсоедините провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Снимите гайку натяжной гайки рычага.

Подчинить автомобиль. Отверните два болта «1» и отсоедините шаровую опору рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и проверяем крепление шаровой опоры к поворотному кулаку., Затем выводим надрез из отверстия подшипника.

Зафиксировав движение картера коробки передач, вы войдете во внутренний шарнир привода от полуоси, для этого резко бьете по полой полой выемке.Знай шарнир от полуоси.

Крепление шаровой опоры без привода на передние колеса.

Ослабив затяжку хомута, отсоедините тягу привода переключения от шарнира выбора передачи. Также необходимо подменить дублер к двигателю, иначе он может слишком низко упасть и порвать шланги отопителя салона.

Открутив болты задней опоры силового агрегата, вынимаем кронштейн подвески из слайсера лонжерона кузова.

Откручиваем гайку «на 17» и снимаем болт левого двигателя двигателя. Откручиваем три гайки крепления стартера и снимаем стартер.

Ключом «На 19» переворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Замена сцепления ВАЗ-2109 считается одной из сложных задач по ремонту рук водителя.Сложность в том, что необходимо практически полностью разобрать нижнюю часть автомобиля, а для этого понадобится транспортный мешок или смотровая яма, что есть далеко не у всех. К тому же в узлах находятся очень тяжелые детали, которые сложно извлечь без специальных приспособлений. Но всегда можно найти выход из этой ситуации.

О проектных свойствах

Прежде чем разбирать все узлы, необходимо разобраться, как все это работает в собранном виде.Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с коробкой передач при переключении передач.

Рукоятка на ВАЗ-2109 также защищена трансмиссией от повреждений и перегрузок при эксплуатации, так что этот узел необходимо поддерживать в рабочем состоянии и менять поврежденные детали, как только повреждение было обнаружено.

На «девятку» установлена ​​простейшая фрикционная неразъемная система.Работает по такому принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и ведущим (толкающим) диском. В этом состоянии сцепление включено и повороты передаются через Систему на CAT.
2. При нажатии на педаль срабатывает механизм, который отключает приводной диск от ведомого, пропадает между элементами системы, поэтому крутящий момент дальше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведомый диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, приводящее в действие узел при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке изменить передачу.
3. Трос сцепления — соединяет педаль с системой. Со временем его натяжение ослабевает, из-за чего возникает эффект неполного включения механизма.

Неисправность

Замена сцепления на ВАЗ 2109 — занятие не самое простое, поэтому следует правильно определить момент, когда стоит его полностью демонтировать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Коробка передач неполная, провода сцепления.
2. Неполное включение системы, буксировка в системе.
3. Шатуны с вибрацией при попытке поменять трансмиссию и отключить сцепление.
4. Шум из-под машины во время смены.

Если проблемы возникают по первому пункту, сделайте следующее:

• проверьте ход штекерного рычага, он может быть слишком мал, из-за чего система работает некорректно;
• проверьте трос, при повреждении потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• почистить пазы, чтобы ступица ведомого диска работала нормально;
• возможна замена самого корпуса сцепления с пружинами, а также может потребоваться замена нажимного диска.

С неполным включением сцепления:

• проверка дисков (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 производится при его повреждении или стирании его элементов;
• заменить сальники и почистить детали системы;
• проверить состояние накопителя;
• проверить заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает при неисправности ведомого диска, необходимо будет его демонтировать в сборе.Также шум может быть из-за подшипников.

Как завязать правильный узел?

Теперь о том, как правильно заменить сцепление. Если вы хотите добраться до этого узла, вам придется дополнительно снять коробку передач и несколько деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельный перелет. Без таких приспособлений не обойтись, ведь для того, чтобы заменить сцепление на ВАЗе, придется почти сутки пролететь под своей машиной.

Когда вы сможете нормально работать под автомобилем, придется разбирать коробку передач по частям. Выглядит это так:

1. Отсоедините стартовый узел — отключите все контакты, затем открутите три винтовых крепления и снимите устройство.
2. Далее следует заняться переключением трансмиссии. Ослабьте зажим и вытащите устройство.
3. Отсоедините трос от спидометра и провода заднего хода.
4. Далее вы увидите растяжки до подвесных рычагов.Необходимо ослабить их привязанности, а затем развести их в разные стороны.
5. Снять шаровые опоры с поворотными рычагами.
6. Вытащить кончик СЛС и сразу закрыть какой-нибудь заглушкой, а то масло льется.
7. Нижняя защита картера сцепления демонтирована, осталось всего 3 болта.
8. Чтобы двигатель и коробка упали, под них делают опоры.
9. Продолжаем, откручиваем оставшиеся опоры, после чего можно аккуратно вытащить коробку передач.

Сцепление — достаточно важный элемент в конструкции трансмиссии машины. С его помощью трансмиссия на короткое время отключается от двигателя и плавно подключается к переключению трансмиссии.
Помимо этой основной функции, необходимо убрать колебания КП и предохранить элементы передачи от перегрузки. Если на ВАЗ 2109 не работает механизм по каким-либо причинам, замена диска сцепления неизбежна.
Замена диска сцепления ВАЗ 2109 спокойно можно провести своими силами.

Типы сцепления

По устройству сцепления бывает трех типов:

• фрикционный;
• гидравлический;
• электромагнитный.

В первой версии крутящий момент передается за счет силы трения. Во втором случае с помощью потока жидкости, а в третьем за счет действия магнитного поля.
Самым распространенным считается фрикцион, который в свою очередь может быть трех видов:

• неразъемный;
• twodess;
• многодисковый.

Кроме того, следует выделить еще одно важное деление:

В случае сухого сцепления происходит сухое трение между дисками, а во втором используется специальная жидкость.

Примечание! Сегодня чаще всего в автомобили устанавливают сухое неразъемное сцепление.

Параметры сухого неразъемного сцепления

В состав данного устройства входят:

• маховик;
• картер сцепления;
• диск давления и ведомый;
Пружины
• ;
• муфты;
• подшипник отключения;
• втулки муфтовые.

При необходимости замены диска сцепления

К сожалению, ни один производитель не указывает точные цифры замены или, что неудивительно, так как исправность и срок эксплуатации этого узла будут больше зависеть от драйвера. Следует отметить, что срок службы и риск возникновения текущих неисправностей напрямую зависит от качества работы сцепления.
По статистике ломается ведомый или ведущий диск сцепления.
Таких дефектов можно наблюдать:

• любые механические деформации;
• поломка пружин амортизаторов;
• неисправность пазов хаба;
• износ фрикционных накладок.

Все эти неприятности говорят о срочной замене диска сцепления.

Примечание! Поскольку производитель не ставит сроки смены деталей, нужно помнить об опыте и специализированных автомобильных советах.
Практически все мастера советуют проводить диагностику элемента раз в 80 тыс. Км. Конечно, если в этот период признаков неисправности узла не будет.

Признаки неисправности

Это:

• пробуксовка сцепления;
• не выключается;
• при включении чувствуется вибрация;
• педаль не в обратном положении.

Примечание! Прежде чем принять решение о замене диска сцепления, необходимо точно диагностировать его состояние.

Соответствующую проверку можно произвести как в сервисе, так и самостоятельно в гаражных условиях. Воспользовавшись подробной инструкцией. Если имеется в виду второй способ замены, действия нужно будет выполнять аккуратно и качественно.

Как проверить толщину диска

Итак:

• С помощью измерительного калибра можно точно определить толщину диска.Для выполнения процесса снимать сцепление не нужно.
  Не обойтись без подъема с калибром и мануалом по эксплуатации. Этот калибр подключен к имеющемуся цилиндру сцепления.
• Не рекомендуется злоупотреблять народными методами, так как их использование может увеличить износ. Заводить двигатель нужно на активной 4-5 передаче, хватом на газе.
  Если двигатель не глохнет, это говорит об износе ведомого диска.

Сама замена диска

Сразу стоит отметить, что на переднеприводных машинах заменить привод немного сложнее, чем на классических моделях.К тому же у разных марок и моделей авто есть свои нюансы извлечения и установки сцепления.
Для начала необходимо ознакомиться с инструкцией и рекомендациями по самостоятельной смене. Не лишним будет проконсультироваться с мастерами.

Примечание! В процессе замены поврежденные детали покупать не нужно, лучше сразу заменить все элементы, вызывающие подозрения.
Что касается изделий из резины, то их нужно менять безоговорочно. По мнению специалистов, также необходимо поменять выжимной подшипник.

При замене сцепления на машине ВАЗ 2109 нет необходимости: полностью демонтировать коробку передач, слить масло, снять полностью и так далее.

Как поменять сцепление в гаражных условиях

Итак:

• Для начала нужно часто размещать перед авто под треноги.
• Далее снимаются колеса.
• От выключенной коробки передач, она снята с кронштейна.
• Также от КПП нужно отсоединить трос спидометра.
• После этого откручиваются болты крепления, фиксирующие шаровые опоры и шарнирные кулаки.
• Далее нужно ослабить заднюю левую фиксацию продольного рычага.
• Осторожно отсоедините болты крепления растяжки слева, после чего рычаг поворачивается на 90 градусов.
• А «Массу» можно прикрепить к КПП, которую тоже демонтируем.
• Нижний защитный кожух маховика разогнан.
• Опора двигателя удаленная с левой стороны.
• Двигатель снят с корпуса, расположен сзади, это касается и зажима привода КПП.
• Привод снят с КПП.
• Двигатель отвинчен от двигателя.
• С двигателя снимается коробка передач, которая будет висеть на приводах.
• Сцепление откручивается, в некоторых случаях это корзина сцепления.
• Заменен на доработку подшипника.
• С помощью удобной оправки, предназначенной для центровки таких дисков, заменяем ведомый диск.
• Сборка осуществляется в обратном порядке.

На практике все будет так же быстро, как в теории, особенно для новичков. Сегодня благодаря видео и фото можно заменить практически любую деталь своими руками, при этом не обязательно обращаться к поделкам автосервиса.
Подробная инструкция поможет правильно разобрать и исправить диск сцепления. Важно не только четкое следование рекомендациям, но и качество покупаемой запчасти.
Среди большого разнообразия необходимо, прежде всего, понимать, что цена должна соответствовать качеству.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты. А если и случилось, да еще со сцеплением, то его, скорее всего, заменит. Это станет нашей текущей темой.

Процедура проста, но потребует снятия коробки передач. Поэтому эта процедура может отнять уйму времени.

Хорошо, что не надо демонтировать приводы (с ними снимается коробка) и сливать масло. Просто вам обязательно нужно найти помощника, ведь КПП — это тяжелый юнит.

Если вы никогда сами не меняли сцепление и не снимали коробку передач, лучше доверить это дело мастерам из автосервиса. У каждого будет 20-30 минут, а это будет стоить 1000-1500 рублей.

Если у вас нет опыта, замена сцепления ВАЗ 2109 может отнять у вас много времени и сил.Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1. Снимаем коробку передач.

2. Вставьте оправку в отверстие прижимного диска. Если оправок нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха.Вы можете использовать старый первичный вал в качестве обода.

3. Заблокируйте маховик отверткой и открутите шесть болтов, которыми крышка крепится к маховику.

4. Снимаем кожух с ведомым диском — осторожно.

Теперь внимательно посмотрите на ведомый диск и его элементы. На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• на поверхности фрикционных накладок есть масло;
• клепка — слабая
• демпфирующие пружины в втулках ступиц дисков сломаны;
• , если диск имеет коробление и значение бейона превышает 0.5 мм …

… значит нужно заменить ведомый диск.

5. Теперь осмотрите маховик и толкающий привод, особенно в тех местах, где они соприкасаются друг с другом. Их не должно быть:

• глубоких робов;
• задиров;
• каламин;
• хорошие заметные следы износа и перегрева.

Кроме того, нельзя, чтобы клепаные соединения деталей нажимного диска были ослаблены.

При обнаружении любого из вышеперечисленных недостатков необходимо заменить нажимной диск или маховик.

Проверяйте и осматривайте детали сцепления только в одном случае: если собираетесь менять не полностью, а только изношенные детали. Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самыми дорогими, но качественными считаются товары компаний Valeo и Sachs.

Рукоятка собирается и устанавливается в обратном порядке. Не забывайте только центрировать его.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — один из самых ремонтопригодных автомобилей отечественного производства.Но это не значит, что его узлы и агрегаты нужно приводить в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня посмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкции

Итак, сначала нам нужно разделить переднюю часть машины и снять 2 колеса. Далее отсоединяем трос сцепления от КПП двумя ключами на 17 и разбираем. Трос спидометра легко извлекается из коробки передач без специальных инструментов.После этого откручиваем болты крепления шарового шарнира к кулакам. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка на 24). Теперь открутите болты на левом удлинительном кронштейне и поверните деталь на 90 градусов вниз.

Далее отключаем массу от коробки передач. Делаем это ключом на 13. Далее откручиваем нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от корпуса заднюю опору двигателя и фиксатор привода переключения передач.Перед этим необходимо снять редуктор. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем. Теперь осторожно наклоните двигатель и снимите коробку передач. Трансмиссия остается висеть на приводах.

Головкой на 8 открутите сцепление корзины и сразу замените выжимной подшипник. Затем вы должны установить новый диск, используя инструмент для центрирования. Это все. Соберите коробку передач в обратном порядке.

Вот как происходит замена адгезии. ВАЗ 2109 по своей технической составляющей практически не отличается от аналогов моделей 21099 и 2108. Поэтому данную инструкцию можно использовать на всех ВАЗах «девятого» и «восьмого» семейств. Замена вилки сцепления не исключение. ВАЗ 2109 — не единственная машина, на которой можно использовать данный метод ремонта.

Способ №2

Можно использовать другой способ замены. В принципе, его алгоритм не отличается от приведенного выше, но здесь есть свои нюансы.Основное отличие этого метода в том, что вместо 2-х верхних крепежных болтов КПП поочередно прикручиваются крепежные детали головки блока. Нить на них такая же, но по размеру они несколько длиннее обычных. После этого коробка передач демонтируется с двигателя и подвешивается на эти болты, а задняя ее часть удобно укладывается на подрамник. После замены сцепления ВАЗ 2109 по-прежнему остается в неподвижном состоянии, а в это время коробка передач перемещается на болты к двигателю.Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто их сильнее прижать, а потом поменять на стандартные (то есть на те, что короче).

Достоинства такого способа замены сцепления в том, что не обязательно:

• Снимите стартер.
• Слить масло из коробки передач.
• Открутить трос спидометра.
• Вытащить шарниры с равными угловыми скоростями из коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь самостоятельно. Итак, что нужно сделать? Сначала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей. Затем снимите нижний конец кабеля с кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как существует риск деформации наконечника.Затем у рычага выключения сцепления отсоединяется поводок и снимается стопорная трубка со штифта педали. После этого отсоединяем кончик кабеля от педали и в отверстии экрана снимаем резиновую подушку таким образом, чтобы через нее можно было вытащить кончик кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Замена диска сцепления происходит следующим образом. Сначала с машины снимается защита картера и сливается масло из трансмиссии.Затем откручиваются колеса и колесная гайка.

Вывод

Итак, мы выяснили, как работает самообменная муфта. ВАЗ 2109 — это автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности загонять его в автосервис.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — один из самых ремонтопригодных автомобилей отечественного производства. Но это вовсе не означает, что его узлы и агрегаты необходимо привести в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция по эксплуатации

Итак, для начала нам нужно поддомкратить переднюю часть автомобиля и снять 2 колеса.Далее следует отсоединить трос сцепления от КПП двумя ключами на 17 и демонтировать его. Трос спидометра легко снимается с коробки передач без специальных инструментов. После этого нужно открутить болты крепления шаровой опоры до кулаков. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка 24). Теперь нужно открутить болты на левом кронштейне удлинителя и повернуть деталь на 90 градусов вниз.

Далее отсоединяем массу от КПП.Делается это при помощи ключа на 13. Далее откручиваем нижний кожух маховика, левое крыло и левую подушку двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от кузова заднюю опору двигателя и фиксатор КПП. Перед этим необходимо снять зубчатую передачу. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем. Теперь осторожно наклоните мотор и снимите коробку передач.Трансмиссия остается висеть на приводах.

Головкой на 8 откручиваем корзину сцепления и сразу заменяем выжимной подшипник. Затем установите новый диск, используя оправку для выравнивания. Это все. Коробка передач собирается в обратной последовательности.

Так происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от аналогов моделей 21099 и 2108. Поэтому данная инструкция применима ко всем ВАЗам «девятого» и «восьмого» семейств.Замена вилки сцепления не исключение. ВАЗ 2109 — не единственный автомобиль, на котором можно использовать этот метод ремонта.

Номер метода 2

Можно использовать другой способ замены. В принципе, его алгоритм не отличается от приведенного выше, но здесь есть свои нюансы. Основное отличие этого метода в том, что вместо 2-х верхних болтов крепления КПП поочередно прикручиваются крепежные детали головки блока. Нить на них такая же, но по размеру они немного длиннее стандартных.После этого коробка передач снимается с двигателя и навешивается на эти болты, а ее задняя часть удобно ложится на растяжку. После замены сцепления ВАЗ 2109 по-прежнему остается в неподвижном состоянии, а коробка передач в это время переходит на болты ДВС. Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто по ним щелкнуть посильнее, а потом поменять на стандартные (то есть на те, что короче).

Преимущества этого метода замены сцепления в том, что в нем нет необходимости:

• Снимите стартер.
• Слить трансмиссионное масло.
• Открутить трос спидометра.
• Снять шарниры равных угловых скоростей с коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь своими руками.Итак, что нужно сделать? Сначала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей. Далее снимаем нижний конец кабеля с кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как существует риск деформации наконечника. Далее у рычага выключения сцепления отсоединяется поводок и снимается фиксирующая трубка с пальца педали. После этого отсоединяем наконечник кабеля от педали и в отверстии в экране снимаем резиновую подушку, чтобы можно было протянуть через нее наконечник кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Диск сцепления заменяется следующим образом. Сначала с машины снимается картер и сливается масло из трансмиссии. Затем откручиваются колеса и колесные гайки.

Вывод

Итак, мы узнали, как самостоятельно поменять сцепление. ВАЗ 2109 — это автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности гнать его в автосервис.

Самостоятельный ремонт авто сцепления ВАЗ 2109. Замена троса сцепления

Нюансы работы

Следование всем рекомендациям мануала от автопроизводителя не гарантирует того, что все будет сделано просто и быстро.Не у каждого автовладельца есть возможность загнать машину в яму или эстакаду. Подъемник идеален для работы, но и не у всех он есть.

При обращении в любую службу замена будет произведена в течение пары часов, но за такую ​​услугу нужно будет заплатить немалую сумму. Для самостоятельной работы может потребоваться целый день. Может и больше, если у вас нет опыта ремонта автомобилей.

Большую часть времени уходит на разборку и сборку. Операция по замене узла займет у вас не более получаса.Позже в статье мы рассмотрим процесс замены сцепления без ямы / подъемника.

Перед началом работы

Замена сцепления

После того, как подготовительные работы будут проделаны, коробку можно снимать. Однако не торопитесь. Чтобы продолжить, возьмите два болта с верхнего рычага. Эти элементы имеют подходящую нить для нашей ситуации. Вкрутите их сверху и можно приступать к разделению узлов ломом. Эта схема замены сцепления требует очень много времени.Вынуть выжимной подшипник через зазор и открутить болты корзины.

По сравнению с инструкцией по эксплуатации процесс замены немного отличается. На его место устанавливается новый выжимной подшипник. Далее на маховик ставится диск, и только потом сверху ставится корзина.

Болты необходимо затянуть примерно на два оборота. Их не стоит сильно затягивать. На следующем этапе с особой осторожностью начните надевать первичный вал на шлицы диска.

Обратите внимание на лепестки корзины во время процесса замены.Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их тоже следует заменить.

После операций по замене сцепления соберите автомобиль в обратной последовательности. На этом можно считать, что ремонт окончен.

Сегодня не то время, когда нужную запчасть можно было найти только у спекулянта, приобретя ее по завышенной цене на рынке или по большой цене. Тогда было больше уверенности, что качество запчасти будет 100 процентов.
Сейчас очень много разных комплектов сцепления на ВАЗ 2109.»Какой клатч выбрать?» — этот вопрос становится все более актуальным, чем раньше.
Примечательно, что на ВАЗ 2109, какое сцепление лучше, можно определить самостоятельно.

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, что затрудняет выбор действительно качественных.

Примечание! Как показывает статистика, большинство продаваемых на рынках и в магазинах напорных и приводных дисков сомнительного качества, иногда даже можно наткнуться на подделку.

Итак, какое сцепление лучше купить и как не ошибиться в выборе?
Для начала необходимо выяснить, что предлагают современные производители:

• Во-первых, это заводская муфта ВИС, ее еще называют «сток». В принципе, продукт неплохой; его поставляет сам завод АВТОВАЗ для сборки автомобилей.
  Отличить оригинальное сцепление от подделки несложно, достаточно просто проверить наличие лазерной маркировки, нанесенной на сами диски.Кроме того, вы можете отправить SMS с идентификационным кодом и получить ответное сообщение, подтверждающее уникальность и качество.

• Во-вторых, это импортная линейка, в которую входят муфты VALEO, LUK, SACHS и KRAFT. Среди такого разнообразия покупателю предстоит сделать непростой выбор.
  При выборе не рекомендуется руководствоваться красивой упаковкой и названием, так как может продаваться примитивная китайская подделка определенной марки.

Что выбрать

Например, кто-то предпочитает мерседес, а кто-то москвич.В том или ином случае сторонники той или иной детали, бренда или компании найдут массу свидетельств в свою пользу.
По этой причине нет необходимости сравнивать и делать выводы о наилучшем сцеплении. Как правило, это дело привычки.
Кто-то предпочитает мягкое сцепление, а у кого-то машина с которой водитель вообще не знает, для чего нужна соответствующая педаль.

Так или иначе, многие потребители выбирают сцепление, не считаясь с советами и рекомендациями.Они полагаются исключительно на свой собственный опыт работы с конкретным сцеплением.
Рассмотрим самые известные марки комплектов автомобильного сцепления, следовать рекомендациям не обязательно, но все же стоит прочитать информацию. Водитель сам решает, какая рукоять ему больше подходит: Valio, Craft или Bow.
Иногда даже нужно попробовать все три марки, чтобы определиться с правильной частью.

Французский или корейский Valeo

Качественным автозапчастям сложно существовать на российском рынке, так как есть много желающих их подделать, это касается и бренда Valio.

Примечание! Подделку этой марки можно сразу отследить по относительно невысокой стоимости, а также по качеству составляющих элементов.
Сейчас на современном рынке можно найти компоненты сцепления Valio французского, итальянского, испанского и южнокорейского производства. Конечно, меньше из Франции.

Автомобилисты, предпочитающие данную марку, отзываются о продукции только положительно. Эту муфту еще называют женской, так как она обеспечивает легкий и плавный ход.

Также следует отметить хорошую надежность и длительный срок службы.Если использовать сцепление Valio правильно и бережно, то его хватит на 150 тысяч километров.
Оригинальные диски не боятся перегрева (имеется в виду допустимые пределы), а маховику отличает практическая вечность.

Немецкий педантичный клатч Luk с высоким качеством

Сложно сказать, насколько правдоподобна предложенная информация, но все же она принимается во внимание. Они делают вывод, что сегодня такой комплект сцепления устанавливается на каждую вторую машину немецкого производства и на каждую четвертую машину другого производителя.
Конечно, доказать это практически невозможно, скорее всего, так и есть. Если принять во внимание извечную формулу маркетингового соотношения цены и качества, то этот клатч здесь хорошо вписывается.

Отличительной особенностью носовой муфты считается характерное свойство такого устройства для гашения колебаний. Соответствующие выводы можно сделать из отзывов российских автомобилистов.

Примечание! Носовые муфты в комплекте имеют специальный демпфирующий элемент для колебаний ведомого и нажимного диска.

Рукоятка от крафт

Автомобилисты отзываются о таком сцеплении (см.) Только с положительной стороны. Сейчас на российском рынке можно найти крафт-наборы турецкого производства, к которым прилагается лицензия Kraft из Германии.
Это классическая практика современной экономики. Современные автомобилисты не учитывают эту особенность, тем более что крафт давно завоевал популярность у российского потребителя.
Набор отличается относительно мягким отсоединением, отличной устойчивостью к значительному перегреву в интенсивных условиях использования.Также нельзя забывать о долговечности маховика, что немаловажно.
В среднем такое сцепление способно прослужить около 150 тысяч километров.

Примечание! Недостатком, пожалуй, является небольшой срок службы выжимного подшипника. Как правило, это, скорее всего, будет напрямую зависеть от стиля вождения транспортного средства.

от Крафт надежно «сидят» в своей нише на российском авторынке. И это неудивительно, ведь продукция отличается отменным качеством, несмотря на невысокую стоимость.
Какое сцепление выбрать для автомобиля будет зависеть только от личных предпочтений. Каждый из купленных комплектов можно установить с помощью обучающего видео и фото полностью вручную.
Также для удобства работы прилагается индивидуальная подробная расписная инструкция. Не забывайте, что цена всегда должна соответствовать качеству.

Замена сцепления ВАЗ-2109 считается одной из сложных задач при ремонте руками водителя. Сложность в том, что приходится разбирать практически полностью нижнюю часть автомобиля, а для этого требуется эстакада или смотровая яма, которые есть далеко не у всех.К тому же сборки содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из этой ситуации.

О строительной недвижимости

Перед тем, как полностью разобрать все узлы, нужно разобраться, как все это работает в собранном виде. Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с трансмиссией при переключении передач.

Сцепление на ВАЗ-2109 также защищает трансмиссию от повреждений и перегрузок во время эксплуатации, поэтому данный агрегат необходимо поддерживать в рабочем состоянии и заменять поврежденные детали при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения. Работает по следующему принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и приводным (нажимным) диском.В этом состоянии сцепление включено, и частота вращения передается через систему на коробку передач.
2. При нажатии на педаль срабатывает механизм, который отключает приводной диск от ведомого, связь между элементами системы теряется, поэтому крутящий момент дальше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, которое приводит в движение агрегат при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке переключить передачу.
3. Трос сцепления — соединяет педаль с системой. Со временем его натяжение ослабевает, что вызывает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — дело не самое простое, поэтому следует правильно определить момент, когда стоит что-то полностью разобрать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполное переключение передач, провода сцепления.
2. Неполная активация системы, в системе происходит буксировка.
3. Вибрация дергается при попытке переключить передачу и выключить сцепление.
4. Шум из-под автомобиля при переключении передач.

Если у вас проблемы с первого пункта, сделайте это:

• проверьте ход вилочного рычага, он может быть слишком мал, из-за чего система работает некорректно;
• проверьте кабель; в случае поломки потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• очистите шлицы, чтобы ступица ведомого диска работала нормально;
• может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

• проверка дисков (ведомый и главный), замена диска сцепления на ВАЗ-2109 производится при его повреждении или износе его элементов;
• заменить сальники и очистить детали системы;
• проверить состояние привода;
• проверить заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его нужно будет разобрать в сборе.Также шум может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких устройств не обойтись, так как для замены сцепления на ВАЗ придется почти сутки пролежать под машиной.

Как только вы сможете нормально работать под машиной, вам придется разбирать коробку передач по частям. Выглядит это так:

1. Отсоедините стартер в сборе — отсоедините все контакты, затем открутите три винта и снимите прибор.
2. Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
3. Отсоединить трос от спидометра и провод заднего хода.
4. Далее вы увидите растяжки на рычагах подвески.Необходимо ослабить их застежки, а затем развести в разные стороны.
5. Снимите шаровые опоры с шарнирных рычагов.
6. Вытащить наконечник ШРУСа и сразу заткнуть какой-нибудь заглушкой, иначе масло вытечет.
7. Нижняя часть защиты картера сцепления демонтирована, осталось всего 3 болта.
8. Чтобы двигатель и коробка не упали, под них делают опоры.
9. Затем откручиваем оставшиеся опоры, после чего можно аккуратно вытаскивать коробку передач в сборе.

Поломка сцепления — одна из неприятностей, которая может подстерегать водителя в дороге. Обычно машина просто перестает двигаться, при этом двигатель работает нормально. Такая поломка не всегда происходит внезапно, часто до этого можно заметить некоторые признаки неминуемой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, привода и ведомого диска. Основные из них — пробуксовка сцепления и неполное выключение:

• При неполном выключении (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
• При Пробуксовка сцепления (педаль отпущена) в салоне можно почувствовать запах гари от прожигающих накладок диска сцепления, ухудшится динамика автомобиля, может перегреться двигатель, увеличится расход топлива.

Чаще всего причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно ускоряться или очень хотите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, он может выйти из строя и — он служит для плавного включения и выключения сцепления. При сильном износе выжимного подшипника можно услышать характерный визг — верный признак того, что подшипник нуждается в замене. Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, поломка или заклинивание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление стоит гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, лучше заменить все эти детали, потому что замена сцепления очень сложна: она необходима. Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы вам понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевой ключ 8 мм;
• домкрат;
• емкость для слива масла;
• смотровая яма или подъемник.
• отвертка плоская, молоток.

При снятии или установке коробки передач не подпирайте входной вал коробки передач за лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. Вы не найдете инструкций и рекомендаций в руководстве по эксплуатации автомобиля по этой теме. Эта рекомендация основана на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и нужно следить, чтобы массивная коробка передач не упала на землю. И поднять его проблематично, так как с ним нельзя пролезть под машину. Все действия по снятию КПП практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Приобретите в магазине два болта для верхнего рычага классической передней подвески.У них такая же резьба, как и на тех болтах, которые стягивают коробку и блок цилиндров.
2. Прикручиваем их сверху, только после этого ломиком или отверткой начинаем отсоединять узлы. Задняя часть коробки после отхода ляжет на поперечный стержень, а между корпусом сцепления и маховиком образуется зазор примерно 15 сантиметров.
3. Через образовавшийся зазор снимается выжимной подшипник, откручиваются болты на корзине.

А вот установка немного отличается от процесса, показанного в инструкции:

1. Поставьте новый выжимной сцепления на место.Затем на маховик устанавливается диск, а поверх него — корзина.
2. Закидываем болты всего на пару оборотов, но не затягиваем!
3. Осторожно начните надевать первичный вал на шлицы в диске.
4. Затем отодвигаем коробку назад и закручиваем болты на корзине. Затягивание болтов крепления корзины происходит только после того, как ящик будет установлен на свое место.
5. После этого можно ставить коробку передач и закручивать на ней болты.

При замене сцепления без снятия коробки передач на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• БелМаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления мне установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• Sachs 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Лук 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минус» с АКБ «4», снимаем разъем с датчика массового расхода воздуха (MAF) «2», ослабляем хомут крепления гофры к MAF «3», вынимаем воздушный фильтр. футляр «1» из машины.

Снимите трос сцепления с вилки сцепления. Ослабьте две гайки, которыми трос крепится к кронштейну на коробке передач.

Снимите крышку сцепления. Отсоедините провод массы и датчик верхней мертвой точки от картера сцепления. Отсоедините провода от переключателя фонарей заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Снимаем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шарового шарнира к поворотному кулаку, затем вынимаем ШРУС из отверстия под подшипник.

Упираясь монтировкой в ​​картер коробки передач, вдавливаем внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без привода на передние колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передачи. Также необходимо подложить под двигатель опору, иначе она может слишком низко опуститься и оборвать шланги отопителя салона.

Открутив болты крепления опоры задней подвески силового агрегата, снимаем подвеску с проушин лонжерона кузова.

Открутите гайку ключом на «17» и выньте болт левой опоры двигателя. Открутите три гайки стартера и снимите стартер.

Ключом на 19 открутите три болта и одну гайку, которыми картер сцепления крепится к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты.А если это все-таки случилось, да еще со сцеплением, то, скорее всего, его нужно будет заменить. Это станет нашей темой сегодня.

Сама процедура проста, но вам потребуется снять трансмиссию. Следовательно, эта процедура может занять много времени.

Хорошо то, что не надо разбирать диски (коробка снимается вместе с ними) и сливать масло. Но вам обязательно нужно найти помощника, потому что КПП — тяжелая единица.

Если вы сами никогда не меняли сцепление и не снимали коробку передач, то лучше доверить это дело мастерам автосервиса.На все у них уйдет 20-30 минут, а вам это обойдется в 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1.Снимите трансмиссию.

2. Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха. В качестве рамы можно использовать старый первичный вал.

3. Заблокируйте маховик отверткой и снимите шесть болтов, которыми кожух крепится к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно посмотрите на ведомый диск и его элементы.На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• есть масло на поверхности фрикционных накладок;
• заклепки — слабые
• демпферные пружины в сиденьях ступиц дисков сломаны;
• если на диске есть коробление и величина биения превышает 0,5 мм …

… тогда необходимо заменить ведомый диск.

5. Теперь осмотрите маховик и прижимную пластину, особенно там, где они касаются друг друга.У них не должно быть:

• глубоких рисков;
• потертости;
• зарубок;
• Хорошо видны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения частей прижимного диска.

Если вы обнаружите какой-либо из вышеперечисленных недостатков, то прижимной диск или маховик необходимо заменить.

Проверять и осматривать детали сцепления нужно только в одном случае: если собираетесь менять не полностью, а только изношенные детали.Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самой дорогой, но качественной считается продукция компаний Valeo и Sachs.

Сборка и замена сцепления производятся в обратной последовательности. Не забудьте просто отцентрировать его.

Диск сцепления для Lada NOVA (2104/2105/2108/2109) 05.1981-12.2012 — Уточняйте модель автомобиля, чтобы найти подходящую запчасть

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 380 Украина + 48 Польша + 375 Беларусь + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Государство Ватикан) ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Ремонт трансмиссии, замена диска сцепления и ремонт сцепления

Трансмиссия автомобиля — сложное устройство, в составе которого находится муфта, трансмиссия, дифференциал, карданная передача, приводные валы.Находясь в исправном состоянии (а также при условии, что используется только качественное моторное масло), все эти компоненты обеспечивают бесперебойную и бесперебойную работу автомобиля.

Причин, по которым необходим ремонт трансмиссии, может быть несколько, это в основном поломка механической коробки передач, заключающаяся в переключении управления на лету, в несвоевременной замене фильтров и масла. Или в коробке слышен стук, шум, происходит самопроизвольное отключение.

Ремонт коробки передач — достаточно трудоемкий и сложный процесс, так как это основное устройство механизма, выполняющее волю водителя по скорости, мощности и обеспечивающее весь комфорт вождения.Ремонт заключается в снятии коробки передач, ее разборке, выявлении неисправности, замене деталей и обратной сборке. Поэтому замена и ремонт коробки передач, ремонт сцепления и замена дисков сцепления требуют профессионального и требовательного подхода.

При правильном обслуживании, регулировке, а также при правильной манере езды на автомобиле сцепление работает нормально. Ремонт сцепления или его замена необходим из-за значительного износа или поломки.Одна из причин ремонта сцепления — неисправность в виде рывков, неполного выключения или заглохания, грохота или шума. Для устранения этих проблем необходим качественный ремонт сцепления.

При пробуксовке заменяются изношенные функциональные накладки диска сцепления или самого диска. Также заменены пружины сжатия, потерявшие эластичность, и теплоизоляционные шайбы.

Замена диска сцепления происходит следующим образом:

Для запуска нужно отсоединить минусовую клемму от корпуса во избежание короткого замыкания.

Затем вам необходимо отсоединить гидроцилиндр от механизма сцепления, в дальнейшем произвести подъем автомобиля домкратом. Слейте трансмиссионное масло. Снимаем стартер. После этого откручиваем и снимаем коробку передач с двигателя.

Затем открутите сцепление от маховика двигателя. После снятия крышки сцепления и ведомого диска проверьте состояние всех деталей. Головки заклепок следует углубить на 1,1 мм, если этот показатель меньше, то диск необходимо заменить.

При установке ведомого привода в кожух, часть, которая относительно выступает из ступицы, должна быть направлена ​​в сторону пружины.

Установите диски на маховик, плотно затянув крепежные болты.

Если ремонт сцепления проводится по причине неполного включения , то выполняется выпрямление диска сцепления. После этого устраняется привязка хаба. Далее заменяются фрикционные накладки, сломанные или ослабленные заклепками.

Если сцепление включается рывками, замена диска сцепления, так как пластины пружины потеряли упругость или вышли из строя пружины гасителя крутильных колебаний.После этого очищается рабочая поверхность маховика и диска сцепления, либо очищается маслянистая поверхность диска сцепления. Затем необходимо заменить подшипник коробки передач.

Проведение ремонта сцепления при возникновении шума, стука или дребезжания, производится замена диска сцепления, сломанного демпфером (демпфер — демпфер крутильных колебаний). Далее заменяются нажимной подшипник и детали шлицевого соединения, а также подшипник переднего конца приводного вала коробки передач.После этого крышка сцепления заменяется на слабую диафрагменную пружину.

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек. Модель разрабатывалась и серийно производилась на Волжском автозаводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из автокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 модельного подразделения Lada «Спутник».На рынке подержанных автомобилей эту машину все еще можно купить сегодня. Весь модельный ряд — это Лада.

История автомобиля

В конце 1980-х на АВТОВАЗе было принято решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109. Дебют отечественного переднеприводного серийного автомобиля на Волжском автозаводе стал значительным событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но старт производства G8 пришелся на знаменательное событие, отмеченное осенью 1984 года — 60-летие автомобилестроения Союза Советских Социалистических Республик.Спустя два года с оригинального конвейера Тольяттинского автозавода была выпущена опытная партия из 159 моделей «девятки».

Новая версия долота унаследовала все технические новшества старой модели и мгновенно завоевала уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Потому что в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей чувствовали транспортные трудности своих близких и друзей, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей.В таком кузове долгое время выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые производились небольшими партиями, начали продаваться только в конце 1960-х годов, и их считали дефицитными. О других вариантах кузова не было ни слова: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с G8 все получилось в обратном порядке.В конце 1970-х годов вся Европа буквально захлестнула мода на хэтчбек. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать его, кроме стандартного седана и принципиально свежих для советского промышленного оборота 3- и 5-дверными хэтчбеками.

Выход на рынок нового автомобиля, разработанного в соответствии с международными стандартами, должен был укрепить экспортные возможности ВАЗа.Минпром слегка охладил пыль инженеров из Тольятти, посчитав невозможность профинансировать установку всех 3-х версий конвейерной сборки.

Реально можно было выпустить только одну линию заводского конвейера для сборки 2-х типовых модификаций. В роли «счастливчиков», как оказалось, выступил хэтчбек, у которого было много общих элементов кузова. В роли базовой версии решили выбрать более дешевую трехдверную машину, а спустя пару лет она «пришла на помощь» пятидверной.

Версия в кузове седан (ВАЗ-21099) была запущена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, которая в Как бы то ни было, это не входило в планы руководства Волжского автозавода.

Экстерьер

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяется носовыми фарами, получившими форму трапеции, а также плоской решеткой радиатора и слегка наклонным капотом.Индикаторы разместили на длинных передних крыльях.

Спустя время на всю «девятку» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях имелся щеточный очиститель фар. В 1989 году состоялся дебютный рестайлинг экстерьера Девятки при переходе от маленьких передних крыльев к более длинным. Самой сомнительной частью экстерьера G8 и ВАЗ-2109 была так называемая маска для носа.

Это была довольно сложная часть кузова в своем роде, примыкающая к капоту и установленным впереди крыльям.Совмещенный участок маски имел клюв, выступавший вперед из корпуса радиатора. По бокам столь необычной конструкции были установлены блочные светильники. Такой наряд элементов уменьшился, поэтому малая изящность советской машины и четкие линии соединения обшивки с крыльями смотрелись неприятно.

Решили использовать только одинарное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку радиатора, где в большой раме были две продольные полосы.Через некоторое время стали использовать новую версию, состоящую из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на своего предшественника ВАЗ-2108, который носит название «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных качеств».

На «девятке» ширина передних дверей уменьшена с 1264 до 1025 миллиметров.Благодаря этому команда дизайнеров смогла внедрить задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, которая также имеет острый угол перехода к крыше.

Пятая дверь получила положение заднего стекла с дворником, а бампера вместе с порогами решили сделать пластиком черного цвета (спереди есть аналогичный бампер). В дизайне ВАЗ 2109 есть определенная стремительность линий, но он очень далек от спортивного автомобиля.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, на новой модели освоили выпуск бензобаков из пластика, которые намного проще и легче собрать, чем другие. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время производство пластиковых баков было прекращено, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х годов.Панель приборов и торпеда образуют почти прямой угол. Всего существует 3 вида панелей: «низкие», «высокие» и «европанели». Если говорить о качестве пластика в роли отделки, то оно далеко не идеальное.

Конечно, установив пластик в салоне «девятки», можно было снизить вес автомобиля, но с другой стороны, лишили ВАЗ той роскоши, которая запомнилась классическим агрегатом «Жигули». Если посмотреть по-другому, эргономика неплохая, так что не стоит отвлекаться от езды по дороге.

Отчасти это было достигнуто за счет компактного расположения элементов управления. Внутри руля находится один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не поставляются. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичную «низкую» приборную «доску», она вполне удобна. Хотя многим понравилась высокая панель 2109. На передних сиденьях были подголовники.Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня.

Эластичные сиденья хорошо фиксируются на теле. А вот более высокому водителю не будет возможности выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на троих пассажиров, но с комфортом может разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажного отделения у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформенник получил аж 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты с разным объемом и мощностью. Самые первые модели советского производства оснащались двигателем объемом 1,1 литра.

Базовая версия «девятки» оснащалась 4-х тактным восьмиклапанным четырехцилиндровым силовым агрегатом «восьмерка», рабочий объем которого составлял 1295 кубических сантиметров. Такой «мотор» развивал 64 лошадиные силы при 5 600 об / мин. Пиковая сила вращения (94 Нм) достигается после 3400 об / мин.

Ограничение скорости составляло 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литра на каждую сотню километров и 5,7 литра в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадок» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об / мин. Советский хэтчбек может разогнаться до 155 километров в час, а первая сотня набирается за 15 секунд.

Логично сделать вывод, что с увеличением мощности расход бензина увеличивается. Так, в городе этот показатель держится на уровне 8,6 литра на каждую сотню, а в дороге он падает до значения 5,9 литра на каждые 100 километров. Карбюратор ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самым компактным является 1,1-литровый двигатель, который развивает всего 54 «лошади», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79 Нм доступен при 3600 об / мин.Максимальная скорость не превышает 155 километров в час, а расход топлива в смешанном режиме составляет около 6,7 литра на каждые 100 километров.

Кроме того, позже начали выпускать двигатель ВАЗ 2109 инжекторный. Он получил индекс 211180 и устанавливался на ВАЗ-21093и объемом 1,5 литра. Такой силовой агрегат способен производить 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Максимальный крутящий момент 118 Нм достигается при 2800 об / мин.На каждые 100 км пути расход топлива ВАЗ 2109 составляет 8,0 л в черте города и 5,8 л по трассе.

В инжекторном варианте двигателя форсунки часто выходят из строя, но их можно отремонтировать самостоятельно или отдать в ремонт специалистам. В этом видео показано, как самостоятельно чистить и ополаскивать форсунки.

Трансмиссия

КП для хэтчбека изначально была на четырех скоростях, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике».Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы с ШРУСами.

Также имеется встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не очень сложная, поэтому некоторые берутся в ремонт даже сами.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Чтобы включить заднюю скорость, необходимо направить рычаг управления влево и вперед.Практически такой же принцип используется для включения первой скорости.

Ходовая часть

Мы решили установить полностью независимую подвеску типа McPherson, которую еще называют «плавающая свеча». Сзади установили полунезависимую подвеску с поперечной балкой, работающую на кручение.

По своей конструкции такая балка аналогична многочисленным переднеприводным машинам прошлых лет. Используются гидроамортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатор поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади. Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины — гидравлический.

Безопасность

Панель управления сильно пострадала. Органы управления вместе с подголовниками и другими элементами выполнены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не ослеплял обшивкой.Дополнительная защита от солнца обеспечивается простой регулировкой положения внутреннего зеркала.

На заводе имеется система взаимно перемещающихся, проглатывающих элементов в сочетании с односторонней скользящей кареткой, которая снижает энергию столкновения с рулевым колесом за счет регулируемой задержки. Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части движущегося тренажера носит только символический характер, так как имеется небольшое искажение.Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и на задних пассажирах. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оборудован устройством автоматического закручивания и замком, обеспечивающим полную независимость активности в тихом скоростном режиме, при этом плотно и с натяжением наматывается на торс.

При сильном ускорении или наклоне машины во всех направлениях ремень быстро блокируется.Этот вариант не тестируется с особыми движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, поэтому подробней описывать нечего. Уже тогда он во многом превосходил иномарки. Но отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, поэтому физически нужно было хорошо работать.Была стандартная печка, простой руль и штатные сиденья с установленными ремнями безопасности.

Наружные зеркала заднего вида можно было регулировать изнутри с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно купить только на вторичном рынке. Обычно прайс-лист на эту машину невысок, поэтому вы можете купить машину на ходу от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автолюбители довольно хорошо отзываются о «зубиле».Нас радует простота и недорогое обслуживание. Детали можно приобрести за лучшие средства, помимо барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеален для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников порадует хорошая высота дорожного просвета, позволяющая уверенно проходить по неровностям и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия, чтобы управлять машиной, особенно стоя. Только передний ряд сидений может комфортно разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Нам втроем неудобно сидеть, а трансмиссионный туннель в центре машины явно доставляет дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, а уже потом начинает поступать теплый.Качество интерьера очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие зазоры. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, поэтому при серьезной аварии можно в лучшем случае избавиться от травм. Лишь недавно отечественные автомобили стали оснащать множеством систем, обеспечивающих безопасность, но ВАЗ 2109 это, конечно, никак не повлияло.

Плюсы и минусы

Плюсы авто

• Недорогая машина советского производства;
• Передний привод, безусловно, можно считать плюсом;
• Допустимая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение тепла воздуха в салоне;
• Допустимый расход топлива;
• Идеально для тюнинга;
• Наличие запчастей и хорошая ремонтопригодность.

Минусы авто

• Коррозия металла;
• Появления явно на любителя;
• Небольшой ресурс некоторых деталей;
• Промежуточная шумоизоляция салона;
• Низкое оборудование;
• Очень мало свободного места, особенно для задних пассажиров;
• Багажник малый;
• Плохая проходимость;
• Некачественный салон;
• Низкий уровень безопасности;
• Блоку питания явно не хватает мощности.

Подводя итоги

После знакомства с советским хэтчбеком ВАЗ 2109 остаются противоречивые ощущения. С одной стороны, это машина, которая благополучно шагнула вперед в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает. иномарки.

Однако, помимо прочего, автомобиль идеален для новичков, которые только учатся водить машину, так как машину можно приобрести по «обоснованному» прейскуранту.К тому же запчасти на хэтчбек можно найти везде, и они не такие уж и дорогие, что является очевидным плюсом. Сделать ремонт в гараже можно самостоятельно, что тоже сильно упрощает.

Автомобиль выглядит довольно неоднозначно, поэтому внешне у него есть как сторонники, так и противники. Понятно, что свободного места внутри не так много, особенно для пассажиров на заднем сиденье, а объем багажного отделения явно желает лучшего.

Также очень хромает качество материалов и пластика, используемого для отделки, везде слышны «сверчки» и видимые зазоры между панелями.Сами сиденья не самые удобные, поэтому при длительных поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности авто явно не хватает, поэтому двигатель ВАЗ 2109 приходится откручивать практически всегда. Но не забывайте, что машине уже много лет и в свои годы она была очень популярна в Советском Союзе. , так как за ним стояли очереди.

Да, модель не получила кондиционера, гидроусилителя руля и так далее, но любители тюнинга могут модернизировать и создавать машину по своим предпочтениям, делая из машины уникальное транспортное средство.
