устройство, замена корзины и диска, регулировка и ремонт, инструкции с фото и видео

Сцепление является неотъемлемым узлом любого автомобиля. Этот механизм оказывает непосредственное воздействие на передачу крутящего момента к задним колёсам ВАЗ 2106. Классические «Жигули» оснащаются однодисковым сцеплением. Поломка любой детали в этой конструкции может доставить автовладельцу немало проблем, но решить их возможно своими силами.

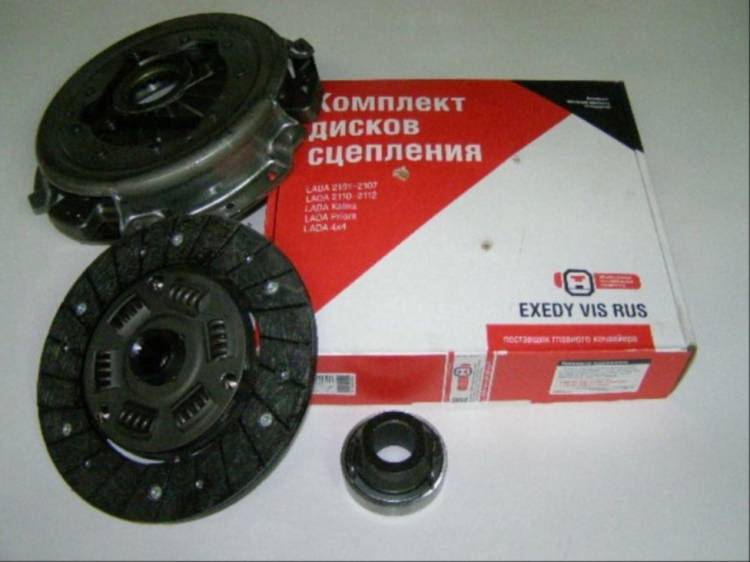

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

  • главный цилиндр;
  • рабочий цилиндр;
  • корзина;
  • ведомый диск;
  • выжимной подшипник;
  • вилка.

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком.

Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском

Неполадки сцепления

Сцепление ВАЗ 2106 хоть и редко, но всё же доставляет проблемы владельцам этого автомобиля. Неисправности могут быть различного характера и проявляются они также по-разному. Рассмотрим их подробнее.

Утечка тормозной жидкости

Рабочей средой механизма сцепления «шестёрки» является тормозная жидкость, что иногда приводит к возникновению некоторых проблем:

  • утечка жидкости из-за повреждения шланга между главным и рабочим цилиндром. Соединительный элемент может прийти в негодность при установке некачественного изделия или в результате старения резины. Для устранения неисправности шланг потребуется заменить;

    Утечка жидкости возможна при повреждении шланга, соединяющего ГЦС и РЦС

  • разгерметизация ГЦС. Герметичность в цилиндре обеспечивается за счёт манжетных уплотнений, которые со временем стираются, грубеют, в результате чего начинают пропускать жидкость. Выходом из ситуации является замена манжет с последующей прокачкой системы.

Ведёт сцепление

Такое понятие, как «сцепления ведёт», применяется в том случае, когда механизм выключается не полностью. Это может происходить по нескольким причинам:

  • повредился ведомый диск, из-за чего появилось торцовое биение. Наиболее правильное решение — заменить деталь;
  • образовались трещины на накладках ведомого диска. Появление изъянов отражается на невозможности своевременно включить сцепление. В этом случае следует заменить полностью диск либо сами накладки;
  • заклёпки фрикционных накладок вышли из строя. При износе заклёпок фиксация накладок ослабевает, что приводит к появлению проблем во время отключения сцепления и повышенному износу самих накладок;
  • в гидравлическую систему попал воздух. «Лечится» проблема путём прокачки жидкости;
  • перекос корзины. Неисправность хоть и редкая, но при её возникновении придётся приобретать новый нажимной диск.

Буксует сцепление

При возникновении пробуксовки сцепления механизм срабатывает не полностью, а происходит это по следующим причинам:

  • на фрикционные элементы ведомого диска попало масло. Придётся снять КПП и разобрать механизм сцепления для очистки накладок уайт-спиритом;
  • засорилось компенсационное отверстие в ГЦС. Для устранения проблемы потребуется снять цилиндр, удалить засор, после чего промыть изделие в керосине;
  • подгорели фрикционные накладки. Устраняется неисправность заменой ведомого диска.

Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

Скрипит педаль сцепления

Педаль может скрипеть по причине отсутствия смазки во втулках либо при износе самих втулок. Для устранения неполадки педаль потребуется снять, проверить втулки на предмет износа, если нужно заменить и нанести смазку.

При износе втулок педали сцепления или отсутствии в них смазки, педаль может скрипеть

Шум при отжатии педали сцепления

На ВАЗ 2106 шум при отпускании педали сцепления может появиться по следующим причинам:

  • неисправность подшипника на первичном валу КПП. Проявляется неполадка в виде характерного треска в момент отпускания педали сцепления. Подшипник в этом случае придётся заменить;
  • износ выжимного подшипника. Деталь выходит из строя по причине отсутствия смазки, которая со временем выдавливается. Для устранения неисправности подшипник подлежит замене.

Шум при нажатии на педаль сцепления

Сцепление может шуметь и при воздействии на педаль. Причины могут быть следующими:

  • потеря жёсткости или поломка пружин ведомого диска. Это приводит к появлению вибраций, которые не могут быть погашены своевременно. Решением проблемы является замена ведомого диска;

    Поломка пружины в ведомом диске может привести к появлению шума при нажатии на педаль сцепления

  • повреждение выжимного подшипника или корзины.

Если при появлении шума проблема не будет устранена в течение короткого времени, то поломанная деталь может вывести из строя и другие элементы механизма.

Педаль проваливается

Бывают случаи, когда на ВАЗовской «шестёрке» после надавливания на педаль сцепления она не возвращается в начальное положение. Причин такого явления немного:

  • попадание воздуха в систему гидропривода. Педаль в этом случае «падает» после нескольких нажатий, поэтому систему придётся прокачать;
  • спала пружина, отвечающая за возврат педали. Необходимо проверить пружину, а при необходимости заменить её.
Видео: проблемы со сцеплением и пути их решения

Замена сцепления ВАЗ 2106

Снимать сцепление приходится нечасто и, как правило, по причине возникновения тех или иных проблем. Для проведения работы сперва необходимо подготовить инструменты:

  • набор ключей и головок;
  • вороток и удлинитель;
  • подпорка под КПП.

Снятие коробки передач

Для ремонта механизма сцепления потребуется демонтировать КПП. Выполняем это следующим образом:

  1. Устанавливаем машину на смотровую яму, снимаем минусовую клемму с АКБ и подставляем под колёса противооткатные башмаки.
  2. Отворачиваем крепёж и снимаем кардан с автомобиля.

    Отворачиваем крепёж и снимаем карданную передачу

  3. Снимаем клеммы проводов выключателя света заднего хода.
  4. Из салона демонтируем декоративные и уплотнительные элементы, а также рукоятку КПП.

    В салоне с рукоятки КПП снимаем декоративный чехол и саму ручку

  5. Откручиваем крепление картера сцепления к силовому агрегату ключом на 19.

    В верхней части картера сцепления откручиваем болт на 19

  6. Ключом на 13 отворачиваем крепление стартера.

    Ключом на 13 отворачиваем крепление стартера к картеру сцепления

  7. Снизу откручиваем болты крепления крышки картера сцепления.

    Крышка картера сцепления удерживается четырьмя болтами под ключ на 10, отворачиваем их

  8. Отворачиваем крепление троса спидометра и отсоединяем его от коробки передач.

    Отворачиваем крепление троса спидометра и отсоединяем его от КПП

  9. Под КПП устанавливаем упор и воротком с удлинителем и головкой на 19 отворачиваем крепление агрегата.

    Под коробку подставляем упор и откручиваем крепление агрегата к мотору

  10. Откручиваем крепёж поперечины к кузову.

    Отворачиваем крепление поперечины к кузову

  11. Смещаем коробку максимально назад, чтобы первичный вал вышел из корзины.

    Коробку передач сдвигаем максимально назад, чтобы первичный вал вышел из корзины

Демонтаж сцепления

Механизм сцепления снимаем с авто в таком порядке:

  1. Ключом на 13 отворачиваем болты, удерживающие корзину на маховике, проворачивая последний при помощи монтировки.

    Проворачивая маховик монтировкой, откручиваем крепление корзины

  2. Сдвигаем корзину к КПП и через проём вынимаем ведомый диск.

    Отодвинув корзину назад, вынимам ведомый диск сцепления

  3. Перемещаем корзину к мотору и снимаем её с автомобиля.

    Корзину вынимаем через образовавшееся отверстие между КПП и маховиком

  4. Демонтируем из картера вилку вместе с выжимным подшипником.

    Из картера вынимаем вилку сцепления и выжимной подшипник

Видео: замена сцепления на «шестёрке»

Выбраковка деталей

После того как сцепление будет снято, все элементы подвергают тщательному осмотру. Для этого выполняют следующие шаги:

  1. Очищаем от загрязнений элементы сцепления, а также рабочую плоскость маховика.
  2. Осматриваем диск сцепления. Наличие трещин является недопустимым. Если толщина накладок до шляпок заклёпок составляет менее 0,2 мм либо заклёпки ослабли, ведомый диск или сами накладки необходимо заменить. Проверяем, насколько надёжно зафиксированы пружины диска в гнёздах. Если имеются повреждённые пружины, диск подлежит замене.

    Минимальная толщина накладки до заклёпок должна быть 0,2 мм

  3. Осматриваем рабочие плоскости маховика и корзины. Они не должны иметь глубоких рисок, выбоин и других дефектов. Не допускается ослабление элементов в местах заклёпочных соединений. При выявлении указанных изъянов, детали подлежат замене. Для проверки корзины на коробление, прикладываем к поверхности нажимного диска металлическую линейку. Если по всей поверхности диска можно вставить щуп толщиной 0,3 мм, корзину следует заменить.

    Нажимной диск корзины не должен иметь глубоких рисок, выбоин и других серьёзных повреждений

  4. Оцениваем по внешнему виду диафрагменную пружину корзины. Участки, в которых лепестки пружины контактируют с выжимным подшипником, не должны иметь явных признаков износа.
  5. Проверяем, насколько плавно перемещается ведомый диск по шлицевому соединению первичного вала КПП. Если обнаружены заусенцы, удаляем их. При выявлении радиального люфта может потребоваться замена не только диска, но и первичного вала.
  6. Картер сцепления не должен иметь трещин.

Корзина является неразборным и неремонтопригодным узлом и в случае любых повреждений подлежит замене.

Вилка и пружина

Вилка и пружинящий элемент, как и другие составляющие механизма сцепления, должны находиться в исправном состоянии. Трещины на вилке недопустимы, а при их обнаружении деталь меняется на исправную.

Вилка сцепления не должна иметь каких-либо повреждений

Люфт выжимного подшипника

Поскольку как такового инструмента для проверки выжимного подшипника не существует, во время диагностики необходимо визуально осмотреть состояние механизма, прокрутить его для выявления люфта, заеданий, сильного шума, возможных повреждений. При обнаружении большого люфта или изъянов любого другого характера, подшипник нуждается в замене. Если же деталь не имеет видимых повреждений, но при этом издаёт шум, то её необходимо очистить от загрязнений и набить смазкой, для чего подойдёт молибденовая смазка.

Замена подшипника сцепления

Замена выжимного подшипника для удобства выполняется на полностью снятой коробке. Из инструментов потребуется только плоская отвёртка. Процедура состоит из таких шагов:

  1. Выводим из зацепления с вилкой концы пружины.

    Выводим из зацепления с вилкой концы пружины

  2. Подшипник сдвигаем по первичному валу и снимаем вместе с муфтой.

    Выжимной подшипник демонтируем, сдвигая его по первичному валу КПП

  3. Раздвигаем концы пружины и снимаем её с муфты.

    Раздвигаем концы пружины и снимаем её с муфты

  4. Новый подшипник устанавливаем в обратном порядке.

    Выжимной подшипник устанавливается в обратной последовательности

  5. Во время монтажа слегка смазываем шлицы первичного вала смазкой Литол-24.
Замена накладок

Если ведомый диск сцепления ВАЗ 2106 имеет серьёзные повреждения фрикционных накладок, необязательно заменять диск новым — его можно отремонтировать, установив новые накладки. Для этого понадобится:

  • набор из накладок и заклёпок для «шестёрки»;
  • электродрель со сверлом 6–7 мм;
  • плоская отвёртка.

Последовательность действий такова:

  1. Упираем диск в деревянный брусок и высверливаем старые заклёпки с обеих сторон, избегая повреждения самого диска.

    Электродрелью и сверлом подходящего диаметра высверливаем старые заклёпки

  2. Отвёрткой поддеваем накладки, отделяя их от диска.

    Поддеваем плоской отвёрткой накладки и разъединяем их от диска сцепления

  3. Остатки заклёпок стачиваем на точиле.

    На точиле удаляем остатки заклёпок

  4. Монтируем новые накладки, для чего в тисках зажимаем болт подходящего диаметра головкой вниз, вставляем в отверстие накладки заклёпку, наставляем шляпку заклёпки на болт и наносим удары молотком по подходящей наставке, а затем по самой заклёпке, расклёпывая её.

    Новые накладки монтируем при помощи тисков и подходящей наставки

  5. Фиксируем накладку сперва с одной, затем с другой стороны диска.
Видео: замена накладок диска сцепления

Выбор сцепления для ВАЗ 2106

На «шестёрку» устанавливается сцепление с диаметром нажимного диска 200 мм и 130 мм у ведомого. Производителей этих механизмов сегодня существует немало, но наиболее популярные всё же стоит выделить:

  • VALEO (Франция). Изготавливает сцепление, работа которого отличается своей мягкостью и чёткой работой. Автовладельцы, эксплуатирующие комплекты от этого производителя, отмечают высокую надёжность механизма, который ходит без каких-либо нюансов более 150 тыс. км. К недостаткам можно отнести лишь высокую стоимость порядка 2600 р.;

    Сцепление VALEO отличается своей мягкостью и чёткой работой

  • LUK (Германия). Комплекты этого производителя считаются оптимальными по соотношению цена — качество. Однако при покупке нужно быть внимательным, поскольку существует немало подделок. Отличительной чертой такого сцепления является применение демпфера как на ведомом, так и на нажимном дисках. Цена комплекта составляет 2200 р.;
  • KRAFT (Германия). Известный бренд, продукция которого имеет немало положительных отзывов. Основные преимущества заключаются в мягком выжиме, отсутствии перегрева при жёстких условиях эксплуатации и износа маховика. Стоит такое сцепление около 1700 р.;
  • SACHS (Германия). Производитель изготавливает различные детали трансмиссии. Сцепление оснащается безасбестовыми накладками, которые оптимально передают крутящий момент, отличаются повышенной устойчивостью к высоким нагрузкам. Стоимость комплекта колеблется в пределах 2600 р.;

    Сцепление SACHS имеет повышенную устойчивость к нагрузкам

  • ВИС (Россия). Отечественный производитель, который является поставщиком комплектующих для автомобилей Lada. Сцепление разрабатывалось тольяттинскими инженерами, но комплектующие используются импортные. Многие владельцы классических «Жигулей» устанавливают сцепление именно этого производителя, что обусловлено неплохим качеством и доступной ценой, которая составляет около 1900 р.;
  • KRAFT TECH (Турция). Комплект сцепления отличается мягкой работой и подогнан под российские условия. Иногда встречаются негативные отзывы, которые сводятся к малому сроку эксплуатации выжимного подшипника. Стоимость комплекта составляет около 2600 р.;
  • ТРИАЛ (Россия). Сцепление этого производителя имеет средний пробег 80 тыс. км. Принимая во внимание отзывы некоторых автовладельцев, стоит отметить, что со временем на ведомом диске появляются трещины возле пружин, которые попросту выпадают. Однако проблемы возникают через несколько лет эксплуатации. Цена за комплект 1700 р.

    Сцепление ТРИАЛ имеет относительно невысокую стоимость, но отзывы автовладельцев заставляют задуматься над приобретением такого комплекта

Установка сцепления

После ремонта либо замены сцепления монтаж производим следующим образом:

  1. Первичный вал КПП, а также шаровую опору вилки слегка смазываем ШРУС-4.

    На шлицы первичного вала наносим смазу ШРУС-4

  2. Прикладываем ведомый диск к маховику стороной с меньшим выступом, а к корзине — с бо́льшим.

    Ведомый диск устанавливается выступающей частью к корзине

  3. По центру диска вставляем оправку, которая помещается во внутреннюю обойму подшипника коленчатого вала и будет удерживать ступицу.

    Для центровки диска сцепления используется специальная оправка

  4. Монтируем корзину на маховик, попадая центрирующими отверстиями кожуха на штифты маховика.

    Корзина устанавливается центрирующими отверстиями на штифты маховика

  5. Затягиваем крепёж с моментом 19,1–30,9 Нм. После затяжки оправка должна свободно выйти из механизма.
  6. КПП устанавливаем в порядке, обратном демонтажу, после чего проводим регулировку.

Регулировка сцепления «шестёрки»

Процедура осуществляется на смотровой яме при помощи следующих инструментов и материалов:

  • рожковые ключи на 8, 10, 13 и 17;
  • мерная линейка;
  • пассатижи;
  • клещи;
  • WD-40.

Регулировка педали сцепления

Регулировка педали сводится к установке правильного свободного хода, который должен составлять 0,5–2 мм. Операцию проводят из салона транспортного средства путём подгонки необходимой высоты ограничителя педали. Мероприятие состоит из следующих шагов:

  1. Рожковым ключом на 17 ослабляем гайку ограничителя, а другим такой же размерности прокручиваем сам ограничитель, выставляя необходимую длину.

    Свободный ход регулируется изменением длины ограничителя педали двумя ключами на 17

  2. Величину свободного хода контролируем при помощи рулетки или линейки.

    Свободный ход педали измеряется с помощью линейки

  3. По окончании процедуры затягиваем контргайку.

Регулировка штока рабочего цилиндра

Свободный ход штока вилки определяется расстоянием между пятой диафрагменной пружины корзины и выжимным подшипником. Для регулировки автомобиль устанавливается на смотровую яму, после чего выполняются следующие действия:

  1. Плоскогубцами стягиваем возвратную пружину.

    Концы возвратной пружины вилки сцепления удобно снять с помощью пассатижей

  2. Линейкой замеряем свободный ход вилки, который должен быть в пределах 4–5 мм. Если значения отличаются, регулируем их путём изменения длины штока вилки.

    Свободный ход вилки сцепления должен составлять 4–5 мм

  3. Ключом на 13 откручиваем контргайку, а ключом на 17 удерживаем регулировочную гайку.

    Регулировочная гайка удерживается ключом на 17 (а), а контргайка ослабляется ключом на 13 (б)

  4. Фиксируем шток от проворачивания специальными клещами и путём вращения регулировочной гайки добиваемся необходимого свободного хода штока.

    При зафиксированном клещами (б) штоке, ключом на 17 (а) вращается регулировочная гайка

  5. Выставив необходимые значения, заворачиваем контргайку.

    После регулировки при затягивании контргайки ключом на 13 (в), регулировочная гайка удерживается ключом на 17 (б), а лыски штока — клещами (а)

Видео: регулировка привода сцепления

При правильно выполненной регулировке сцепление должно срабатывать чётко и без заеданий, передачи включаться без постороннего шума и каких-либо сложностей. Во время движения ведомый диск проскальзывать не должен.

Устранение неполадок со сцеплением на ВАЗ 2106 является непростым мероприятием. Однако для проведения ремонтных и регулировочных работ будет достаточно стандартного набора инструментов, минимальных навыков в авторемонте и соблюдения пошаговых инструкций.

Как заменить сцепление на ВАЗ 2106 своими руками

Представить себе двигатель автомобиля без сцепления довольно сложно. Главная задача автомобильного сцепления — обеспечить плавное включение скоростей посредством кратковременного отключения двигателя от трансмиссии. Благодаря сцеплению автомобиль может плавно трогаться, не перегружая двигатель и предотвращая преждевременный износ всех его деталей, а также деталей коробки передач. Перегрузки вызваны инерционным моментом, который образуется за счет вращения деталей двигателя при внезапном резком замедлении оборотов коленвала.

Замена диска сцепления ВАЗ 2106, а также корзины сцепления, как правило, производится одновременно. Данный процесс не из простых и требует определенных навыков и сноровки, поэтому если вы только недавно научились менять свечи зажигания самостоятельно лучше не рискуйте и доверьте работу специалистам. Замена сцепления может производиться двумя способами со снятием коробки передач, и без, именно этим менее трудоемким и удобным способом мы сегодня воспользуемся. Данная работа проводится на подъемнике или смотровой яме.

ЗАМЕНА СЦЕПЛЕНИЯ ВАЗ 2106 СВОИМИ РУКАМИ

  1. Зафиксируйте автомобиль противооткатными клиньями.
  2. Отсоедините кардан от коробки передач, а также рабочий цилиндр сцепления.
  3. Снимите с контактов провода выключателя лампочки заднего хода.
  4. Отключите кожух сцепления со стороны блока цилиндров, со стороны днища открутите траверсу.
  5. Используя головку на «13», выкрутите две крепежные гайки, которыми крепится подушка коробки передач затем снимите ее.

  1. Максимально отодвиньте коробку передач от мотора до тех пор, чтобы рычаг переключения уперся в заднюю часть отверстия днища.
  2. Трансмиссия будет висеть на приемной трубе глушителя в качестве страховки, установите дополнительную подпорку под заднюю часть коробки.
  3. Возьмитесь за маховик монтажкой, и открутите 6 болтов крепления корзины сцепления, используя ключ на «13». Постоянно поворачивайте коленвал, обеспечивая себе доступ к болтам.

9. Сдвиньте в сторону коробки корзину сцепления, используя образовавшийся проем, демонтируйте диск сцепления.

Замена диска сцепления ВАЗ 2106 своими руками

10. После этого сдвиньте корзину в сторону мотора, и достаньте корзину сцепления.

11. После того, как вытянете ее наружу из картера сцепления, достаньте вилку сцепления и снимите выжимной подшипник с первичного вала коробки передач.

Замена сцепления ВАЗ 2106 своими руками

Установка деталей сцепления производится в обратной последовательности. Перед тем как установить их, необходимо вытереть чистой тряпкой смоченной в бензине рабочую поверхность корзины, маховика, а также диска сцепления. Отцентрируйте диск сцепления по отношению к подшипнику в торцевой части коленвала, при помощи специальной оправки, которая имитирует шлицевую часть первичного вала трансмиссии. Когда закончите с затяжкой крепежных болтов корзины к маховику вытяните оправку, она должна легко выйти от усилия руки.

Нанесите тонким слоем смазку «ШРУС-4″ на шлицы первичного вала, затем установите коробку на место. После того как замена диска сцепления ВАЗ 2106 завершена, необходимо отрегулировать ход штока рабочего цилиндра сцепления, он должен быть свободным.

Сцепление ВАЗ 2106: неисправности и замена

Комплект сцепления

Сцепление необходимо для отключения первичного вала коробки передач от коленвала двигателя. Осуществляется эта операция при помощи двух дисков — ведущего и ведомого. Замена сцепления ВАЗ 2106 проводится при износе данных элементов.

Ведущий диск расположен на маховике, крепится к нему при помощи болтов. Второе название этого диска — корзина сцепления. Если присмотреться повнимательнее, то можно найти некоторые сходства детали с простой корзиной, которой пользуются грибники. Только в ней находятся не грибы, а ведомый диск, который жестко связан с первичным валом коробки.

Соединение с ведущим диском осуществляется через фрикционные накладки, изготовленные из материала феродо. Если пропало сцепление ВАЗ, повинны в этом отработавшие свое накладки.


Вернуться к оглавлению

Основные поломки сцепления

Диагностировать неисправности сцепления достаточно просто, нужно обратить внимание на поведение автомобиля при движении. Если буксует сцепление, то можно указать точный диагноз — чрезмерный износ фрикционных накладок. Выхода из сложившейся ситуации два. Выбор зависит от того, насколько давно устанавливался диск сцепления и каковы были условия эксплуатации.

Замена детали

  1. Если стоит достаточно новый диск и условия эксплуатации нормальные (редкие поездки по бездорожью, в пробках), то поможет регулировка сцепления ВАЗ. Для этого в ВАЗ шестой модели на штоке рабочего цилиндра имеется специальная гайка.
  2. Если диск менялся достаточно давно, а условия эксплуатации находятся на грани экстремальных, то сначала регулируем положение штока. Если это не помогло, проводятся ремонт и замена сцепления.

Эксплуатация автомобиля ВАЗ 2106 с пришедшим в негодность диском сцепления крайне нежелательна, так как можно попасть в крупные неприятности. При износе фрикционных накладок обнажаются заклепки, которые могут испортить поверхность не только на корзине, но и на маховике. Если с маховика срежется слой металла, это приведет к дисбалансу его веса. Как следствие — повышенная вибрация со стороны двигателя.

Еще одна неприятность связана с выжимным подшипником. Эта маленькая деталь способна создать немало проблем. Во-первых, уровень шума окажется высоким, так как подшипник издает сильный гул. Во-вторых, при нажатии на педаль сцепления могут слышаться скрежет, скрипы. Обязательно нужно менять эту деталь при замене сцепления.

Можно составить краткий список того, что следует сделать при разборе сцепления:

  • заменить диск;
  • поменять корзину;
  • поставить новый выжимной подшипник;
  • бегло осмотреть венец на маховике.

Последний пункт необязательный. Но стоит посмотреть на венец, чтобы уберечься от неприятностей, связанных с запуском двигателя. Если есть существенная выработка зубьев, нужно или установить новый венец, или сбить старый и, нагрев немного, поставить обратной стороной.


Вернуться к оглавлению

Замена сцепления и снятие КПП

Крепления диска

Начинается замена сцепления с установки автомобиля на яме, эстакаде или подъемнике. В первых двух случаях под задние колеса обязательно ставятся противооткатные упоры. Далее происходит демонтаж всех узлов, создающих помехи для снятия коробки. Работу удобно проводить с напарником, чтобы выполнить ее быстрее.

Если трудиться самостоятельно, то начинать стоит со снятия карданного вала. Для этого нужно выкрутить гайки с четырех болтов, которые крепят кардан к фланцу редуктора. Затем от кузова откручивается подвесной подшипник. Теперь, аккуратно постукивая по кардану, нужно снять его со шлицов на валу коробки.

Не забудьте во время ремонта отключить аккумулятор. При необходимости следует снять выпускной коллектор. Масло сливать необязательно, так как при аккуратном демонтаже вы его не прольете. Отсоедините от коробки провод «массы», отключите штекер от выключателя фонарей заднего хода, извлеките тросик спидометра. После этого отсоедините провода от стартера и выкрутите гайки, которыми он крепится к картеру блока сцепления. Аккуратно выкрутите болты крепления рабочего цилиндра и уберите его под капот, чтобы он не создавал помех. Теперь осталась только подушка, которая удерживает коробку на кузове. Выкрутите со шпилек гайки и установите под КПП опору для фиксации. Перейдите в салон и разберите рычаг переключателя скоростей.

Ключом на 19 выкрутите четыре болта, которыми стянуты коробка и двигатель. Теперь можно разъединять агрегаты. Для этого, не убирая опоры из-под КПП, необходимо установить небольшой ломик так, чтобы с его помощью сорвать первичный вал со шлицов и аккуратно вывести коробку назад. Если не планируется проводить замену корзины, будьте предельно аккуратны при снятии и установке коробки, чтобы не повредить фланец на лепестках ведущего диска. Когда коробка будет снята, можно приступать к установке новых деталей вместо старых. Сразу же поставьте новый выжимной подшипник, желательно набить в него смазки ШРУС.

Отверните 6 болтов крепления ведущего диска к маховику. Обязательно нужно отметить положение корзины относительно маховика, если не будет ставиться новая. Выкрученные болты повторно использовать строжайше запрещено!

Сначала устанавливаете ведомый диск с направляющей втулкой. На него ставите корзину и наживляете болты. Проводить затяжку следует сначала вручную, а затем ключом, равномерно прокручивая противоположные болты на 1-2 оборота. Это позволит не деформировать корзину. Теперь снимается направляющая и проводится сборка в обратном порядке. При необходимости осуществляется прокачка сцепления.

Как заменить сцепление ВАЗ 2101

Трансмиссия заднеприводных автомобилей ВАЗ 2101, 2103-2106, 2107 и ВАЗ 2121 Нива полностью повторяет конструкцию сцепления автомобилей Fiat 124-125 с небольшими изменениями. Замена сцепления на классических заднеприводных тольяттинских машинах проводится только после демонтажа коробки передач. Несмотря на достаточно большой объем работ, поменять сцепление можно в одиночку, без посторонней помощи за несколько часов, имея все необходимые инструменты и приспособления. Как заменить сцепление быстро, как проверить и отрегулировать механизм, будем разбираться вместе.

Устройство сцепления автомобилей ВАЗ 2101, 2103-2107

Конструктивно сцепление ВАЗовских заднеприводных автомобилей не отличается друг от друга за исключением применения несколько других размеров и дополнительных элементов в автомобилях с более мощными моторами (2106-2103 и 2121). Сцепление представляет собой механизм, контролирующий передачу крутящего момента от коленвала двигателя на первичный вал коробки передач.

Конструкция сцепления ВАЗ 2101 и схема привода: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — прокачной штуцер

Маховик, он же ведущий диск 1, жестко крепится к коленвалу. Корзина сцепления 3 фиксируется к маховику шестью болтами, а между ними на шлицах первичного вала КПП расположен ведомый диск сцепления 2 с фрикционными накладками. При необходимости выключить сцепление при нажатии на педаль 11 вилка выключения сцепления 14 надавливает на выжимной подшипник 4 и разъединяет ведущий диск с корзиной посредством перемещения ведомого диска 2. Вилка выключения сцепления приводится в движения с помощью гидравлической системы.

Основные неисправности сцепления ВАЗ 2101-2107 и их признаки

Основные признаки неисправности механизма сцепления заключаются в возникновении трудностей с переключением передач. В частности, наиболее часто встречаются такие симптомы и причины, их вызывающие:

  1. Передача не включается при трогании с места при выжатой педали сцепления. В этом случае причин может быть несколько. Во-первых, проверяем свободный и рабочий ход педали сцепления. Свободный ход должен быть не более 2 мм, проверяется он так, как показано не схеме выше. Полный рабочий ход педали сцепления должен быть не более 30 мм. При этом на педали должно присутствовать усилие. В противном случае виноват, скорее всего, гидравлический привод вилки сцепления.
    Во-вторых, для проверки привода контролируем уровень жидкости в расширительном бачке, убеждаемся, что система привода герметична, подтеканий жидкости нет и вилка выключения сцепления имеет рабочий ход около 6 мм. Если в системе появилась воздушная пробка, прокачиваем ее и повторяем проверку, ликвидировав причины негерметичности. Выжимной подшипник 2101-1601180
  2. Передачи включаются с трудом, плохо переключаются, с шумом и скрежетом. Если указанных выше неисправностей не обнаружено, скорее всего, имеем износ одного или нескольких элементов механизма сцепления. Как правило, чаще всего изнашивается выжимной подшипник 4, фрикционные накладки ведомого диска 2. Реже разрушаются мембранные пружины корзины сцепления 3. Также плохая работа сцепления  может быть вызвана износом рабочей поверхности маховика (это наблюдается после 180-200 тысяч пробега). Вилка выключения сцепления 2101-2107
  3. Сцепление ведет. Малоприятная ситуация, когда сцепление при полностью выжатой педали не выключается до конца. В этом случае виновата либо регулировка свободного хода педали, регулировка хода вилки выключения сцепления, деформация вилки или износ выжимного подшипника. Кроме этого, могут быть проблемы с гидроприводом или с корзиной. Сцепление ВАЗ 2101-2107 в сборе
  4. Сцепление буксует. Обратная ситуация, когда при отпущенной педали нет достаточно плотного контакта между ведущим и ведомым дисками и крутящий момент не полностью передается на КПП, либо не передается вовсе. В этих случаях нужно винить износ фрикционных накладок ведомого диска, неправильную регулировку свободного хода педали или деформацию вилки выключения сцепления.

В большинстве случаев для устранения неисправностей (если дело не в регулировке свободного хода педали и не в приводе вилки) необходим демонтаж сцепления и его дефектовка с возможной заменой выжимного подшипника, ведомого диска или всего сцепления в сборе. Чем мы сейчас и займемся.

Замена сцепления ВАЗ 2101 своими руками

Как мы говорили, для замены любого из элементов сцепления (за исключением вилки) необходимо снимать коробку передач. Справиться можно и одному, но лучше иметь помощника. Для демонтажа КПП необходимо установить автомобиль на смотровую яму, сливать при этом масло из коробки необходимости нет. Работу выполняем в следующем порядке:

  1. Отсоединяем минусовую клемму с аккумулятора.
  2. Снимаем рычаг переключения передач из салона.
  3. Снимаем подвесы глушителя и откручиваем траверсу крепления КПП к кузову.
  4. Не отключая, снимаем стартер и отводим его в торону.
  5. Откручиваем крепление КПП к блоку цилиндров.
  6. Отводим коробку максимально назад настолько, чтобы можно было добраться к корзине сцепления.
  7. Вкручиваем на место один из болтов крепления КПП к блоку и упирая монтажную лопатку о него, блокируем маховик.
  8. Откручиваем 6 болтов крепления корзины и снимаем ее, не уронив ведомый диск.  Если будем устанавливать эту же корзину обратно, помечаем мелом или керним метки установки корзины относительно маховика.
  9. Снимаем выжимной подшипник, разблокировав фиксатор отверткой. При необходимости снимаем вилку.
  10. После проверки состояния корзины, выжимного, ведомого диска проводим замену.
  11. Устанавливаем корзину и ведомый диск (выступ ступицы должен смотреть в сторону КПП), не зажимая крепежных болтов.
  12. С помощью оправки центрируем ведомый диск с опорным подшипником маховика.  Оправка представляет собой наружную часть первичного вала КПП. Можно использовать как часть старого вала, так и специальную оправку, которая продается в магазинах.
  13. Зажимаем крепежные болты корзины с усилием 20-30 Нм.
  14. Наносим консистентную смазку на шлицевую часть первичного вала КПП и надеваем выжимной подшипник. Фиксируем его на вилке.

Сборка и установка коробки передач проводится в обратном порядке.



Замена нажимного диска в сборе и подшипника выключения сцепления Ваз 2106 Жигули

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Замена нажимного диска в сборе и подшипника выключения сцепления

Для доступа к дискам сцепления нужно снять коробку передач (см. Замена коробки передач), но есть менее трудоёмкий способ. Работу проводим на смотровой канаве или подъемнике.
Отсоединяем от коробки передач карданную передачу (см. Замена карданной передачи), рабочий цилиндр сцепления (см. Замена рабочего цилиндра сцепления).
Снимаем наконечники проводов с выводов выключателя света заднего хода (см. Замена выключателя света заднего хода).
Отсоединяем от блока цилиндров картер сцепления, а от кузова – поперечину задней опоры силового агрегата (см. Замена коробки передач).

Сдвигаем коробку передач назад до упора ручки переключения передач в заднюю часть отверстия пола.
Коробка передач будет удерживаться на весу приемной трубой глушителя. Под заднюю часть коробки дополнительно ставим надежный упор.

Отодвигаем нажимной диск сцепления,...

Устанавливаем детали сцепления в порядке, обратном снятию. Перед установкой протираем рабочие поверхности маховика, нажимного и ведомого дисков тканью, смоченной в бензине. Ведущий и ведомый диски центрируем относительно подшипника в торце коленчатого вала, используя оправку, имитирующую конец первичного вала коробки передач (см. Приложения). После затяжки болтов крепления кожуха сцепления к маховику оправка должна свободно, от руки, выниматься из подшипника.
Перед установкой коробки передач смазываем тонким слоем смазки ШРУС-4 шлицы первичного вала.
Установив сцепление, регулируем свободный ход толкателя рабочего цилиндра сцепления (см. Регулировка привода).

Скачать информацию со страницы
↓ Комментарии ↓





1. Общие сведения
1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей
2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2. 4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель
3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя
4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор
5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5. 2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя
6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов
7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление
8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9. 5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача
10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост
11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска
12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска
13. 0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление
14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система
15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения
16.0 Общие сведения 16. 1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов
17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции
18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18. 4 Замена крана отопителя

19. Уход за кузовом автомобиля
19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения
20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Какой Стороной Ставить Диск Сцепления Ваз 2106 ~ VIVAUTO.RU

Как верно и что партия положил диск сцепления? Вы даже можете узнать это.

Осознание того, как и что правильно отложи диск в сторону сцепление при ремонте или замене агрегата, избегая повторной разборки агрегата, предотвращает дополнительные неисправности автомобиля и его компонентов. Благодаря сцеплению автомобиль может запускаться плавно, не перегружая силовой агрегат, способствуя нормальной и непрерывной работе его блоков и коробок передач.

Замена диска обычно выполняется со всей корзиной сцепления. Есть два способа выполнить работу: с коробкой передач и без нее. Последний метод менее трудоемкий и более удобный. Работы выполняются на элеваторе или смотровой яме.

Как правильно вставить диск сцепления и с какой стороны, Этот вопрос часто возникает среди начинающих автомобилистов, которые не обращают внимания на определенные нюансы в выполнении работ, игнорирование которых может привести к бесполезному ремонту и серьезным проблемам с машиной.

При удалении рассматриваемого узла вы должны соответствовать следующим требованиям:

  • Запереть автомобиль специальными клиньями;
  • Освобождение кардана от редуктора и рабочего цилиндра;
  • Отсоединить переключатель заднего переключателя;
  • С помощью гаечного ключа снимите пару крепежных гаек, чтобы закрепить снятую подушку коробки передач. Затем снимите коробку передач с двигателя как можно дальше, чтобы переключатель находился внизу;
  • Трансмиссия будет висеть на входе глушителя, поэтому рекомендуется закрепить заднюю часть коробки, установив дополнительную подставку. При снятии маховика необходимо открутить шесть крепежных болтов на корзине сцепления. Коленчатый вал должен периодически вращаться, чтобы облегчить доступ к удерживающим элементам;
  • В полученной канавке, перемещая корзину сцепления, диск снимается. Чтобы снять саму корзину, вам нужно будет переместить ее в направлении двигателя. Затем необходимо снять вилку и освободить подшипник.
Диск сцепления t 25 с какой стороны.

Какую сторону установить диск сцепления на. ? Каждый найдет ответ на свой вопрос.

Это видео рассказывает и показывает, как установить диск сцепления прямо на любой машине.

Сборка агрегата осуществляется в последовательности разборки зеркала. Предварительно нанесите специальную смазку на отверстие подшипника входного вала редуктора, обработайте область трения и напор чистой тканью. Замена диска на его место осуществляется выступающей частью, обращенной к корзине. Предварительно нанесенные маркировки на корпусе и маховике объединены для предотвращения дисбаланса.

В процессе работы вам необходимо центрировать раба диск относительно оси коленчатого вала. Для этой процедуры применяется специальное правило (имитирующее скрученную часть входного вала), которое должно быть легко удалено после установки. Крепежные болты должны быть равномерно затянуты, чтобы корпус не двигался.

На боковой части корпуса расположены три равномерно расположенных углубления в форме прямоугольника. Они плотно включают в себя три ступицы напора. Такая конструкция гарантирует передачу крутящего момента на рабочий диск и возможность его перемещения относительно оси при включении сцепления.

На какую сторону поставить диск сцепления газ 53.

Между толкающим дисковым элементом и корпусом расположены 18 пар пружин, которые имеют универсальные скручивания для предотвращения заклинивания детали. Чтобы противодействовать изгибу рабочего диска и получить оптимальное усилие, пружинные элементы расположены в одной группе. От перегрева в случае скольжения сцепление пружины защищают шайбы от изолированного асбестового материала.

Сферические гайки с коническими пружинами прикреплены к концам хвостовых вилок соответствующего узла, обеспечивая некоторый элемент качения, необходимый для уменьшения изменения расстояния между осями при втягивании диска. Направляющие биты элемента направляющего диска имеют три стальных рычага, которые прикреплены к диску и опорным вилкам с помощью подшипников и игл игольчатого типа.

Опытные водители советуют наносить равномерно небольшие точки на рабочую поверхность корзины с помощью клея (крутящий момент или качественные аналоги) при выполнении замены представленного устройства. диск Он помещается на корзину пружинами от себя и выравнивается по краям. Клей позволит закрепить детали во время их крепления.

Учитывая, как хорошо и в каком направлении поставить диск В связи с этим метод предполагает небольшое расширение. После установки коробки передач необходимо запустить трансмиссию, отжать сцепление и провернуть механизм с помощью стартера. Этот метод подходит для большинства машин.

С какой стороны поставить диск сцепления от ваз 2106.

Регулировка сцепления ВАЗ-2106

В устройстве любой машины есть такой элемент как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Чтобы задействовать эти два агрегата (двигатель и трансмиссию), используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работе задействован главный и рабочий цилиндр сцепления. ВАЗ-2106 имеет довольно простое устройство. Однако иногда возникают проблемы. Так, при использовании владельцами сцепление ВАЗ-2106 периодически регулируется. Фото и описание процесса - далее в этой статье.

Следует отметить, что главным преимуществом станков старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Итак, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: а когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали находится свободное колесо.Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», то настройки элемента потерялись. Автомобиль требует повторной регулировки сцепления. ВАЗ-2106 работать некорректно. У люфте нет интеграции механизма в рабочее соединение с КПП. Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В штатном состоянии люфт не превышает пяти миллиметров.Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им комплектуется ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости. Если пыльник поврежден или соединение негерметично, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 - способ №1

В данном случае обнажим щель из салона автомобиля, прямо на самой педали.Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайка. Благодаря им и обнажается необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из кабины можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Метод № 2

Теперь нам нужно установить ход толкателя вилки. Регулируется до 5 миллиметров.Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ с помощью гаечного ключа в направлении кронштейна. Подбираем необходимый зазор выборочно. После этого снова зажмите упор и снова затяните стопорную гайку. Берем линейку в руки и замеряем зазор хода педали. Для этого нажмите рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, как далеко сдвинута вилка. При необходимости снова поставить зазор.

Регулировка толкателя рабочего цилиндра

Регулировка оптимального хода педали регулировкой не только главного сцепления, но и рабочего цилиндра сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажмите вилку сцепления. Фиксируем в сжатом положении. Вспомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Переходим к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Вам нужно открутить два ключа.

Один удерживаем регулировочный болт, второй откручиваем контргайку рабочего цилиндра сцепления. Зафиксируйте толкатель так, чтобы он не вращался. Регулируем свободный ход элемента. Закручиваем стопорную гайку и устанавливаем пружину на место. Проверяем работу системы. Свободный поворот должен быть нормализован.

Поменять сцепление вручную, не снимая трансмиссию

Иногда на выдержке не удается добиться желаемого результата.В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданного привода и самого вала. Затем отсоедините контакты от датчика индикации заднего хода. Выкрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом тринадцать отверните гайки крепления подушки. Сама трансмиссия отталкивается в сторону, напротив двигателя, с помощью крепления.В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не проседал и не соскочил при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе нужно удалить прилипание корзины. Для этого зафиксируйте положение маховика (можно с помощью крепления) и поочередно открутите болты корзины. Вам понадобится ключ на тринадцать (чтобы ускорить процесс используйте головку с храповым воротником). Осторожно отодвиньте отвинченную корзину в сторону и снимите изношенный диск сцепления.Еще нам нужно снять выжимной подшипник первичного вала и вилку выключения сцепления.

Далее остается только заменить изношенные элементы и собрать все в обратном порядке. Учтите, что для живучести сцепления подшипник вала не должен быть шумным. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это сгоревшее сцепление).

Лучшая цена на автомобиль ваз 2106 - Отличные предложения на автомобиль ваз 2106 от глобальных продавцов автомобилей ваз 2106

Отличная новость !!! Вы попали в нужное место за автомобилем ваз 2106.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но, возможно, вам придется действовать быстро, так как этот лучший автомобиль ваз 2106 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что приобрели автомобиль ВАЗ 2106 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автомобиле ваз 2106 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car vaz 2106 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Диск сцепления - Замена диска сцепления

Диск сцепления Exedy важен, потому что он передает энергию от маховика, вращающегося вместе с двигателем, на нажимной диск трансмиссии, обеспечивая мощность для движения автомобиля.


Часто самая сложная задача при ремонте автомобиля - это поиск высококачественных запчастей, таких как диск сцепления Exedy.Позволяя вашим инжекторам более полно расходовать топливо, дополнительное оборудование повышает мощность в лошадиных силах, сокращая при этом избыточное потребление газа. Когда у вас высокопроизводительный автомобиль, требуются автозапчасти высочайшего качества. Характеристики автомобиля являются результатом нескольких факторов, включая высококачественные детали. Полностью исправный диск сцепления необходим для правильной работы коробки передач. При включении диск сцепления автомобиля позволяет трансмиссии набирать скорость. Диск сцепления представляет собой прецизионно фрезерованный стальной диск, покрытый фрикционным материалом и расположенный между маховиком и нажимным диском.Когда ступня водителя отрывается от сцепления транспортного средства, диск сцепления прижимается к маховику трансмиссии. Диск сцепления вашего автомобиля - важный элемент в системе трансмиссии вашего автомобиля. Поскольку при нажатии диска сцепления транспортного средства на нажимной диск создается огромное количество тепла, поверхность трения изнашивается, и сцепление необходимо заменить. Автомобиль или грузовик хороши настолько, насколько хороши детали, которые он использует, например диск сцепления Exedy.

Диск сцепления LUK вашего автомобиля является важной частью, поскольку он передает мощность от маховика двигателя на нажимной диск трансмиссии, обеспечивая энергию для движения автомобиля.


Детали, необходимые для любой автомобильной работы, например диск сцепления LUK, находятся на расстоянии одного клика, когда вы получаете их в PartsGeek. Первоклассные возможности и производительность зависят от отличных деталей и аксессуаров. Если вы инвестировали в автомобиль с оптимизированными характеристиками, потому что у него была потрясающая мощность и производительность двигателя, застрахуйте свое решение, купив новые превосходные запчасти. Поднимите свой автомобиль на более высокий уровень мощности с помощью высокопроизводительного оборудования. Поскольку при нажатии диска сцепления вашего автомобиля на нажимной диск выделяется огромное количество тепла, фрикционный материал в конечном итоге изнашивается, и сцепление необходимо заменять.Диск сцепления - это часть устройства на вашем автомобиле или грузовике, которое позволяет отделить двигатель от трансмиссии при использовании сцепления. Диск сцепления транспортного средства - необходимый элемент в системе трансмиссии легкового или грузового автомобиля. Диск сцепления необходим для правильной работы автомобиля. Диск сцепления автомобиля представляет собой специально сбалансированный стальной диск, покрытый фрикционным материалом и расположенный между маховиком и нажимным диском. Диск сцепления вашего автомобиля является важным компонентом, поскольку он передает движение от маховика, прикрепленного к двигателю, к нажимному диску трансмиссии, обеспечивая мощность для движения автомобиля.

Диск сцепления Sachs вашего автомобиля является важным компонентом, поскольку он передает движение от маховика, установленного на двигателе, на нажимной диск трансмиссии, обеспечивая энергию для движения автомобиля.


Делайте покупки на сайте www.partsgeek.com каждый раз, когда вам нужны запчасти для автомобилей и грузовиков самого высокого качества, такие как диск сцепления Sachs. Вы приобрели свой высокопроизводительный автомобиль из-за его превосходной мощности и производительности, поддерживаете свое решение и используете превосходные запасные части и аксессуары.О: Когда вы водите автомобиль, рассчитанный на максимальную производительность, ему требуются запчасти премиум-класса и запчасти OEM. Повышая расход топлива двигателем, дополнительное оборудование с высокими эксплуатационными характеристиками повышает мощность при одновременном снижении избыточного расхода бензина. Когда ступня водителя снимается со сцепления транспортного средства, диск сцепления создает трение с маховиком автомобиля. Диск сцепления в надлежащем состоянии необходим для правильной работы автомобиля. Диск сцепления является частью устройства на автомобиле, которое предназначено для отделения двигателя от трансмиссии при нажатии на педаль сцепления.Диск сцепления вашего автомобиля очень важен, потому что он передает движение от маховика, вращающегося вместе с двигателем, на нажимной диск трансмиссии, обеспечивая энергию для движения автомобиля. Поскольку при прижатии диска сцепления к нажимному диску выделяется огромное количество тепла, фрикционная накладка истончается, и сцепление необходимо заменить. Когда он включен, диск сцепления обеспечивает синхронизацию трансмиссии с маховиком.

диск сцепления

Соединяя двигатель с движущимися частями, которые заставляют ваш автомобиль вставать и ехать, ваше сцепление является одним из самых важных механических компонентов на борту. К сожалению, эта «рабочая лошадка» устройства также со временем сильно изнашивается, даже при нормальном использовании. Поскольку диски сцепления изнашиваются из-за постоянного трения, они могут стать ненадежными и в конечном итоге полностью непригодными для использования.

На сайте PartsGeek.com вы найдете тысячи дисков сцепления и комплектов сцепления, чтобы ваш автомобиль работал максимально плавно, по конкурентоспособным в отрасли ценам. Вы найдете оборудование ведущих брендов, таких как Sachs, ACT, Auto 7 и Centerforce, а также множество вариантов OEM для гарантированной подгонки.Наша 30-дневная политика возврата означает, что вы можете быть уверены, что получите именно ту деталь, которая вам нужна, чтобы вернуться в дорогу.

Что такое диск сцепления?

Диск сцепления, также известный как фрикционный диск, является важным компонентом системы сцепления. Эта пластина, зажатая между нажимным диском и маховиком, имеет шлицы на входном валу трансмиссии. Сам диск с обеих сторон покрыт слоем материала с высоким коэффициентом трения. Когда сцепление включено, нажимной диск и маховик прочно сжимаются, позволяя передавать вращательное усилие двигателя на ведущие колеса.

Сколько стоит диск сцепления?

Стоимость большинства наших дисков сцепления находится в диапазоне от 50 до 200 долларов. Фактическая стоимость детали будет зависеть от таких факторов, как марка, модель и год выпуска. Также может быть небольшая разница между базовыми, надежными запасными частями и деталями премиум-класса, разработанными для тех, кто ищет действительно изысканную езду.

Что происходит при износе дисков сцепления?

Поскольку диски сцепления предназначены для выполнения некоторых из самых сложных механических работ, выполняемых под капотом, они, естественно, со временем изнашиваются.Обычный, но частый процесс включения и выключения сцепления приводит к медленному износу фрикционного материала, что позволяет передавать механическое усилие от маховика к сцеплению. Это может привести к медленному или отсутствию реакции при переключении передач.

Сцеплен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
