Проверка стартера СТ-221 на стенде Классика

Проверка стартера СТ-221 на стенде

Руководство по ремонту и эксплуатации — Электрооборудование ВАЗ-2101 — ВАЗ-2107 — Проверка стартера СТ-221 на стенде

Проверка стартера СТ-221 на стенде

Схема соединений для проверки стартера на стенде

1 – стартер;
2 – вольтметр с пределом шкалы не менее 15 В;
3 – реостат на 800 А;
4 – амперметр с шунтом на 1000 А;
5 – выключатель;
6 – аккумуляторная батарея.

Чтобы убедиться в эффективности работы стартера, необходимо проверить на стенде его электрические и механические данные.

Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм².

Стартер должен питаться от полностью заряженной аккумуляторной батареи 6СТ-55 или от специального источника тока, характеристика падения напряжения которого при нагрузке соответствует характеристике падения напряжения аккумуляторной батареи

6СТ-55.

Температура стартера при проверках должна быть 25±5° С, а щетки – хорошо притерты к коллектору.

Проверка работоспособности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замыкая выключатель 5 (см. рис. Схема соединений для проверки стартера на стенде), при напряжении источника тока 12 В три раза включите стартер с разными условиями торможения. Например, при тормозных моментах 2; 6 и 10 Н·м (0,2; 0,6 и 1 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а
промежутки между включениями не менее 5 с.

2. Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.

Испытание в режиме полного торможения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые для стартера 35.3708 должны быть соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н·м (1,4 кгс·м).

Для стартера СТ-221 ток должен быть не более 500 А, а напряжение – не более 6,5 В. Длительность включения
стартера должна быть не более 5 с.

2. Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке статора и якоря или замыкание обмоток на массу.

3. Если тормозной момент и потребляемая сила тока ниже указанных выше величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток или снижение упругости их пружин, зависание щеток в щеткодержателях, ослабление крепления выводов обмотки статора, окисление или подгорание контактных болтов тягового реле.

4. При полном торможении шестерни якорь стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.

5. Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.

Испытание на режиме холостого хода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера, которые должны быть соответственно не более 35 А (60 А для стартера 35.3708) и 5000±1000 мин–1 при напряжении на клеммах стартера 11,5–12 В.

2. Если сила тока и частота вращения вала якоря отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

Проверка тягового реле

ОБЩИЕ СВЕДЕНИЯ

До 1983 г. на стартерах СТ-221 устанавливалось однообмоточное тяговое реле. У стартера с таким реле проверьте силу потребляемого тока, которая должна быть не более 23 А.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите между ограничительным кольцом 51 (см. рис. Стартер СТ-221) и шестерней прокладку толщиной 12,8 мм и включите реле.

2. Проверьте напряжение включения реле, которое должно быть не более 9 В при температуре окружающей среды 20±5° С. Если напряжение больше, то это указывает на неисправность реле или привода.

Проверка механических данных

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте динамометром давление пружин на щетки, которое для новых щеток должно составлять 9,8±0,98 Н (1±0,1 кгс).

2. Если щетки изношены до высоты 12 мм, то замените их, предварительно притерев к коллектору.

3. Осевой свободный ход вала якоря должен быть не более 0,07–0,7 мм (0,5 мм для стартера 35.3708). Если он не находится в этом пределе, то разберите стартер и подберите толщину и количество регулировочных шайб.

4. Привод стартера должен свободно (без заметных заеданий) перемещаться по шлицевому концу вала якоря и возвращаться из рабочего положения в исходное под действием возвратной пружины якоря реле.

5. Якорь не должен вращаться при повороте шестерни привода в направлении вращения якоря. Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н·см (2,8 кгс·см).

Цитата

Как проверить стартер на работоспособность от аккумулятора: стенд для проверки, диагностика и видео » Авто центр ру

Исправная работа стартера – одно из условий успешного запуска мотора. Если с ним возникают проблемы, то нужно сразу же их устранять, чтобы машина не подвела в самый ответственный момент. В статье рассматриваются типичные неисправности, способы их устранения, даются рекомендации, как проверить стартер на работоспособность.

[ Скрыть]

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.
Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

щетки;
втулки и корректор якоря;
пятаки;
вилка;
шестерня;
тяговое реле;
демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео — Автоэлектрика ВЧ).

Способы устранения поломок

Если пусковой механизма не запускается при включении зажигания, его следует проверить.

Ниже приведена последовательность действий, как проверить стартер, не снимая с машины:

Проверить зарядку аккумулятора. Напряжение на его клеммах должно быть не ниже 12 В. При меньшем значении его нужно зарядить.
Следующим шагом будет проверка шины «земля». Для этого минусовая клемма аккумулятора соединяется с кузовом машины и корпусом стартера. Выполнять процедуру лучше с включенным зажиганием. Напряжение должно быть равно нулю, иначе есть вероятность нарушения соединительных контактов.
Прежде чем проводить дальнейшие действия желательно выполнить диагностику на компьютере. Работа пускового устройства на современных автомобилях может блокироваться иммобилайзером. В этом случае потребуется привязка ключа. Запуск стартера может быть запрещен при неисправности коробки-автомат.
Для проведения полной диагностики необходимы электрические схемы узлов и подключения компонент. Система зажигания может быть двух типов. В автомобилях ранних версий тяговое реле получало питание с контактной группы замка зажигания. Если она неисправна, на реле не поступает напряжение. В этом случае следует проверить контакты, используя схему подключения. На машинах последних версий для работы стартера используется реле, расположенное в монтажном блоке. Необходимо проверить его исправность.
На следующем этапе следует прозвонить проводку, идущую к пусковому узлу. Она состоит из толстого и тонкого провода. Тонкий проводник необходим для управления тяговым реле, толстый – для запуска электромотора. Для восстановления проводки нужно зачистить провода в удобном месте. Если после выполненных работ, стартер по-прежнему не реагирует.
Возможны следующие неполадки: обрыв обмоток, нет контакта в соединении тонкого провода, сломаны ламели коллектора, отсутствует заземление на корпусе силового агрегата.
Если при срабатывающем реле пусковой узел не крутится, нужно проверить поступление питания на выходе толстого провода, оно должно быть не менее 12В. Если контакты подгорели, их нужно зачистить. Состояние толстого проводника следует проверить на положительной клемме АКБ.

Если приведенные способы не устранили неисправность, нужно снять пускатель и выполнить его диагностику (автор видео — Сделано руками).

Диагностика устройства, запускающего двигатель, своими руками

Для точной диагностики нужен стенд для проверки генераторов и стартеров, которым оснащены станции техобслуживания. Но можно выполнить диагностику стартера своими руками.

Для правильного проведения диагностики, следует знать, основные правила и последовательность выполнения работ:

в первую очередь диагностируется стартовое устройство;
далее проверяется тяговое реле;
затем проверяется якорь и щеточный узел;
на завершающем этапе проводится диагностика бендикса.

Для общей проверки стартера его нужно демонтировать и зажать в тисках. Узел должен надежно быть зафиксирован, но не сильно зажат, чтобы не нанести механически повреждения во время проверки. Затем нужно взять кусок провода и замкнуть контактные болты. Исправный механизм придет в движение. В этом случае есть вероятность того, что неисправно втягивающее реле.

Проверить пусковой узел можно с помощью аккумулятора, присоединив его напрямую. Чтобы разобраться, как подключить стартер напрямую к аккумулятору, нужно изучить схему подключения. Корпус надежно закрепленного пускателя нужно соединить с отрицательной клеммой аккумуляторной батареи, а положительный – к контакту включения устройства и верхней клемме втягивающего реле. Если устройство исправно, двигатель провернет шестеренку и выдвинется бендикс.

Для проверки втягивающего одним проводом нужно соединить реле и плюсовую клемму АКБ, а другим – корпус устройства с минусовой клеммой аккумулятора. При исправном реле якорь выдвинет шестеренку и раздастся характерный звук, напоминающий щелчок.

Следующим проверяется якорь устройства. Для этого нужно подать напряжение 12В непосредственно на пусковой узел, обходя тяговое реле. Таким способом нельзя точно определить, что именно неисправно: щетки или обмотки якоря. Причину неисправности можно определить визуально, разобрав узел. Можно дополнительно сделать проверку мультиметром.

Бендикс – устройство, отвечающее за бесшумность работы пускового узла. Для проверки демонтированный бендикс необходимо зажать в тиски. При этом следует использовать мягкую ветошь, чтобы не повредить устройство. Муфта бендикса должна проворачиваться лишь в одну сторону. Если она вращается в обе стороны, значит причина неисправности в ее поломке. В этом случае деталь нужно заменить.

Фотогалерея

1. Проверка бендикса пускателя

2. Проверка якоря и щеток

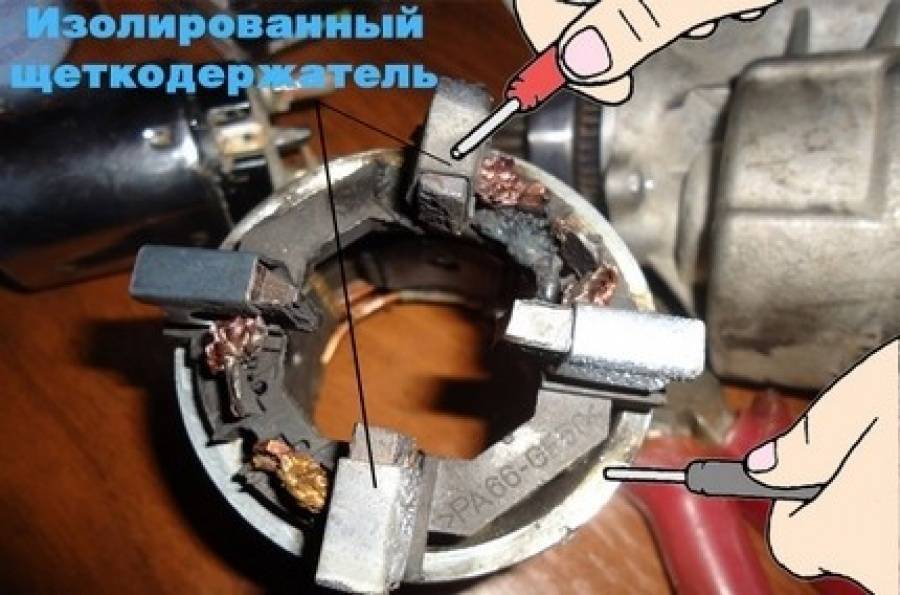

3. Проверка щеток на массу

4. Диагностика на специальном стенде

После замены неисправных деталей стартер собирается. Вращающиеся части нужно отцентрировать. Работоспособность устройства проверяется до установки на двигатель.

Видео «Проверка пускового устройства с помощью аккумулятора»

Как проверить стартер на аккумуляторе, ролик, размещенный ниже, подробно демонстрирует этот процесс (автор видео — Утиль Шоу).
