Стартер: устройство и неисправности

Знакомая многим автолюбителям ситуация, когда при попытке завести мотор из-под капота слышен лишь треск тягового реле стартера, либо вообще ничего не происходит, что «говорит» о том, что в пусковой системе появились неисправности.

На фото: автомобильный стартер

Так как на любом автомобиле стартер служит для запуска двигателя, то при его отказе, запустить мотор становится проблематичным, либо совсем не возможным. В подобном случае завести силовой агрегат можно с помощью буксировки, однако этот вариант подходит далеко не для всех машин, так как есть возможность вывести электронику автомобиля из строя. Помимо электроники возможен и перескок ремня ГРМ, и как следствие встреча клапанов с днищами поршней, и сложный дорогостоящий ремонт двигателя, либо его замена.

Поэтому при обнаружении неисправности стартера рекомендуется сразу найти и устранить неполадки самостоятельно, либо обратить к профессионалам ближайшего автосервиса.

Для того, чтобы лучше понять, какие неисправности могут произойти в работе стартера, вкратце рассмотрим его устройство. Это будет не лишним для любого автовладельца, так как стартер является одним из наиболее уязвимых элементов системы пуска двигателя.

Напомним

Стартер представляет собой 4-х полюсный электродвигатель постоянного тока, работающий от аккумулятора автомобиля.

Как устроен стартер

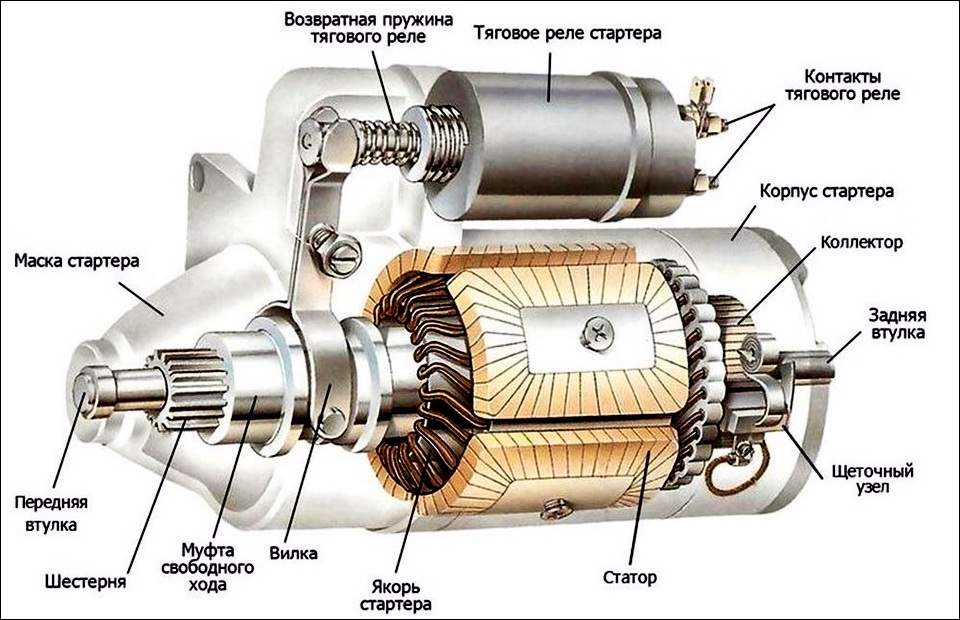

Устройство автомобильного стартера

Как любой двигатель постоянного тока стартер состоит из статора, якоря и щеточного узла. Для вращения маховика в его состав входит обгонная муфта (бендикс). Включение вращения и подачу бендикса с зацеплением маховика выполняет втягивающее реле.

• Корпус. Выполнен в виде цилиндрической стальной детали, в которой находится статорная обмотка;

• Якорь. Сделан в виде оси, на которой расположены сердечник и пластины коллектора. Якорь вращается посредством двух втулок из металлокерамики;

• Втягивающее реле. Служит для передачи питания на электродвигатель стартера при включении замка зажигания в положении «пуск». Помимо этого, оно выводит обгонную муфту для соединения с маховиком двигателя;

• Обгонная муфта (бендикс) и шестерня привода. Установлены на передней крышке корпуса и служат для передачи крутящего момента на зубья маховика через имеющуюся шестерню зацепления;

• Щетки. Расположены на задней крышке корпуса и необходимы для передачи питания на коллекторные пластины якоря и запуска электродвигателя стартера.

Типы стартеров

Конструктивно они могут быть выполнены:

• Без редуктора;

• С редуктором.

Стартер с редуктором отличается тем, что статор имеет не электромагнитные катушки, а постоянные магниты. С постоянными магнитами в отличии от электромагнитов стартер потребляет меньшую величину тока, но при этом развивает меньшую мощность. Поэтому для увеличения крутящего момента ему необходимо иметь в своем составе редуктор.

Стартер с редуктором

Изделие с редуктором имеет как плюсы, так и минусы. Так плюсом его служит то, что он потребляет малый ток при запуске двигателя, имеет меньшие размеры и продолжает работать при разрежении батареи.

Минусом же служит более сложная конструкция, чем его аналог без редуктора. Шестерни редуктора в большинстве моделей изготовлены из полимеров и нередко трескаются (особенно внешняя шестерня) или изнашиваются зубья. Однако, это в основном происходит из-за длительной работы стартера при попытке запустить неисправный двигатель.При исправном же моторе на долю стартера приходит буквально 2-3 секунды и его износ минимальный.

Изделия без редуктора отличаются высокой ремонтопригодностью и стойкостью к повышенным нагрузкам.

Стартер с редуктором и без

В зависимости от модификации и объема двигателя, на разных моделях могут быть установлены изделия различной мощности. Схема соединений стартеров с редуктором или без аналогичны и если изделия выпускаются для одной и той же модели, то они взаимозаменяемые.

Неисправности стартера:

• Не отвечает на замок зажигания при повороте ключа в положение «пуск»;

• Частые щелчки (стрекот) втягивающего реле, электродвигатель не отвечает;

• Одиночный щелчок реле, стартер не вращается;

• Малые пусковые обороты якоря;

• Большой шум при работе;

• Сильный нагрев корпуса статора;

• Запах горелого бакелита от обмоток.

Причины отказов

Электродвигатель не отвечает на замок зажигания:

* нет массы двигателя;

* неисправен замок зажигания;

* изношены или загрязнены силовые контакты втягивающего реле;

Обгорели контакты втягивающего реле

* слетела фишка управляющего питания на реле.

Частые щелчки реле:

• Разряжен или неисправен аккумулятор, или ослабла одна из клемм батареи, либо проблемы с «массой» мотора.

Одиночный щелчок реле и малые пусковые обороты:

• Изношены щетки якоря;

Щетки стартера

• Витковое замыкание в обмотках;

• Сильный износ втулок якоря.

Изношенный якорь (коллектор) стартера

Большой шум при работе:

• Изношены втулки якоря;

• Витковое замыкание обмоток;

Сильный нагрев статора и запах бакелита;

• Замыкание одной из обмоток.

В заключение

Для того, чтобы не встать на трассе вдалеке от населенных пунктов по причине отказа стартера, рекомендуем периодически проверять его состояние.

А именно:

• Надежность крепления клемм аккумулятора и его зарядку;

• Соединения на клеммах тягового реле;

• Крепление стартера к кожуху сцепления

• Ревизию на предмет состояния щеток и втулок якоря.

Материал по теме: Проверка стартера своими руками

Устройство стартера автомобиля, принцип работы

Для того чтобы двигатель внутреннего сгорания начал работать, нужно заставить его коленвал вращаться. В зависимости от вида энергии используемой для пуска ДВС, устройство стартера будет сильно отличаться. Запустить мотор можно несколькими способами:

  1. Силой мышц человека.
  2. Электродвигателем.
  3. Пневматическим пусковым агрегатом.

Так как для пуска двигателя автомобиля чаще всего использует электрическую энергию, остальные виды пусковых устройств мы рассматривать не станем. Рассмотрим только принцип работы стартера использующего энергию аккумулятора.

Виды стартеров и их составляющие

Редуктор

Все стартеры можно разделить на две группы:

  1. Без редуктора.
  2. С редуктором.

Устройство и работа стартера принадлежащего к первой и ко второй группе, как понятно из названия, отличается только наличием или отсутствием редуктора.

Итак, из чего состоит электрический стартер автомобиля. Как любой двигатель постоянного тока он состоит из ротора, статора, и коллекторно-щеточного узла. Помимо этого, для передачи вращения якоря маховику в его состав входит обгонная муфта с шестерней (бендикс), а для включения вращения и введения бендикса в зацепление с венцом маховика втягивающие реле. Вилка в стартере передает усилие от втягивающего реле к бендиксу.

Безредукторный

Устройство стартера автомобиля с редуктором, как правило, отличается тем, что на статор устанавливаются вместо катушек электромагнитов постоянные магниты. Стартер с постоянными магнитами в статоре отличается от укомплектованных электромагнитами тем, что потребляет меньший ток и развивает меньшую мощность. Редуктор такому стартеру обязательно нужен для увеличения крутящего момента.

Такое устройство имеет как свои преимущества, так и недостатки. Преимущество состоит в малом токе, необходимом для пуска мотора. Недостаток в более сложной, чем у пускателя без редуктора, конструкции.

Электрическая схема любого автомобильного стартера аналогична схеме электродвигателя постоянного тока с добавлением схемы втягивающего реле.

Схема включения стартера с постоянными магнитами в статоре такая же, как для пускового агрегата с электромагнитами. Поэтому изготовленные для одной модели автомобиля они взаимозаменяемы.

Принцип работы стартера автомобиля: при включении замка зажигания в положение start реле стартера подает управляющие напряжение на втягивающие реле, которое вводит шестерню бендикса в зацепление с венцом маховика и включает вращение стартера, подавая на него питание. При повороте ключа зажигания из положения start в любое другое реле стартера отключает питание от втягивающего. Возвратная пружина сердечника выбрасывает его из корпуса катушек. А он выводит бендикс из зацепления с венцом маховика и отключает питание.

Втягивающие

Втягивающие реле для уменьшения потребляемого тока, как правило, имеет две катушки. Одна катушка, из более толстого провода потребляющая больший ток, срабатывает только в момент включения стартера для того, чтобы уверенно втянуть сердечник. Вторая из более тонкого провода потребляет меньший ток. Она предназначена для удержания сердечника, в то время пока ключ зажигания находится в положении start. Схема их включения такова:

  • один вывод каждой катушки присоединяется к управляющей клемме реле;
  • второй вывод удерживающей катушки присоединяется к массе.

Так как второй вывод, удерживающей катушки, подключен к массе, ток через нее идет всегда, когда ключ зажигания находится в положении start. Второй вывод втягивающий катушки подключен к плюсовому выводу стартера, то есть в момент подачи питания на втягивающие реле он через катушки статора и ротора тоже подключен к массе.

После того как втягивающие сработает, оно подаст на стартер питание. И на обоих выводах втягивающей катушки будет положительный потенциал, а значит, ток через втягивающую катушку прекратится. Далее будет работать только удерживающая катушка. Применением двух катушек достигается значительное усилие втягивания сердечника при небольшом токе его удержания.

Подшипники

Ось ротора вращается в двух меднографитовых втулках, являющихся подшипниками скольжения. От их состояния зависит не только звук, который будет издавать узел при работе. При их чрезмерном износе пластины сердечника ротора при работе будут касаться магнитов статора. Когда между пластинами ротора и магнитами статора нет воздушного зазора говорят что стартер «башмачит». Потери энергии при этом столь велики, что его ротор с трудом вращается и не в состоянии провернуть коленчатый вал двигателя.

Потери складываются из потерь механической энергии, возникающих за счет сильного затормаживания ротора статором, и потерь на коллекторно-щеточном узле, возрастающих из-за поперечных колебаний якоря и ухудшения контакта щеток с ламелями коллектора.

Еще сильнее описанных возрастают потери в стали ротора, они становятся больше за счет замыкания якорных пластин, из-за чего сильно увеличиваются вихревые токи в пластинах сердечника ротора. Эти процессы приводят к тому, что ток, проходящий через обмотки, по большей части нагревает их, не преобразуясь в механическую энергию.

Устраняют эту неисправность заменой втулок. С удалением изношенных втулок трудностей обычно не бывает. Ставить вместо них лучше неразвернутые втулки. Забивать их следует через деревяшку, так как они очень хрупкие. После установки их внутреннюю поверхность следует обработать разверткой соответствующего диаметра. Диаметр большинства валов роторов стартеров легковых авто бывает около 12 мм. Точнее узнаете, померив вал после разборки штангенциркулем. После развертки немного смажьте втулки изнутри литолом и можете собирать агрегат. Перед установкой узла не забудьте почистить клеммы на втягивающем реле и поменять гайку и шайбу крепления провода питания, так как в процессе работы они сильно греются и окисляются.


Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Предназначение стартера

Стартер – устройство, преобразующее электрическую энергию в механическую для запуска двигателя. По сути – стартер это электромотор постоянного тока с механическим приводом. Работает стартер следующим образом, при повороте ключа зажигания, либо нажатия кнопки START питание от аккумулятора поступит на клемму втягивающего реле (обычно она обозначается «50»), замыкаются втягивающая и удерживающая катушки реле перемещая сердечник, который через рычаг («вилку») выталкивает бендикс и последний входит в зацепление с маховиком двигателя, когда бендикс доходит до конца, - сердечник замыкает накоротко втягивающую обмотку реле, и фиксируется только удерживающей обмоткой, в то же время замыкаются контакты электромотора, и якорь вращаясь через бендикс начинает раскручивать маховик двигателя.

Устройство стартера

По закону магнитной индукции если через рамку из токопроводящего материала, находящуюся в магнитном поле пропустить ток, - рамка начинает вращаться. В случае со стартером «рамкой» является якорь (ротор), который вращается в магнитном поле, образованном статорной обмоткой или постоянными магнитами, ток к якорю подводится через скользящий контакт исполненный в виде щеточного узла и коллектора. Одна пара щеток крепится к массе стартера, вторая пара к «+» АКБ через втягивающее реле. Втягивающее реле состоит из 2-х катушек, втягивающей и удерживающей. Для втягивания сердечника необходимо относительно большое усилие, поэтому задействуются обе катушки, в то же время в статическом состоянии достаточной одной удерживающей обмотки, которая соответственно потребляет меньше тока.

Бендикс в стартере необходим для зацепления вала якоря и маховика, жесткая сцепка невозможна, по причине того, что маховик в момент пуска начинает превышать обороты стартера, и при жесткой сцепке якорь будет вращаться со скоростью двигателя, что неминуемо приведет к его повреждению под воздействием центробежной силы. Конструкцию бендиксов можно условно разделить на 3 группы. Роликовые муфты – наиболее часто встречающаяся конструкция бендикса. Принцип действия основан на заклинивании зубчатки относительно обоймы при вращении в одном направлении и свободном ходе при противоположном вращении.

Вторая группа бендиксов – это так называемые «трещетки», принцип действия построен на храповом механизме, наиболее часто такие бендиксы применяются на стартерах производства DELCO REMY USA серий 42-50МТ. Стартера этих серий имеют мощность 7-11КВТ, поэтому применение более прочных конструкций подобных бендиксов наиболее оправдано. Третья группа бендиксов – приводы, зацепление которых основано на фрикционном сцеплении пакета пластин. Применяются в стартерах BOSCH серий 0001 410…, 0001 416 …, 0001 417 … и т.д. от грузовых автомобилей.

Конструкции стартеров

Основное различие в конструкции стартеров – тип передачи крутящего момента с вала якоря на бендикс. Здесь подразделяются прямоточные «классические» стартера, где бендикс установлен непосредственно на валу якоря, и редукторные стартера, где между якорем и бендиксом находится зубчатая передача. Редукторные стартера позволяют при тех же массо-габаритных показателяхи при том же потреблении тока развивать больший крутящий момент по отношению к прямоточным. Чаше встречаются стартера с планетарными редукторами, что позволяет не увеличивать габаритов стартера, по сравнению со смещенным редуктором. В планетарных редукторах стартеров малой мощности применяются пластмассовые планетарные кольца, что в некоторой степени снижает ресурс стартера. В то же время стартера с планетарным редуктором относительно дешевы в производстве и ремонте.

Устройство автомобильного стартера

Стартер любого автомобиля – это разновидность электрической машины, питаемой постоянным током. Назначением автомобильных стартеров является запуск двигателей внутреннего сгорания.

Питаясь от аккумуляторной батареи, стартер преобразует в механическую работу, поступающую к нему электроэнергию. Эта работа, в свою очередь, используется для проворачивания маховика двигателя до тех пор, пока мотор не начнет функционировать самостоятельно.

Тотчас же после начала работы двигателя на повышенных оборотах в самостоятельном режиме рабочая шестерня стартера автоматически выходит из зацепления с зубчатым венцом маховика двигателя, после чего устройство автоматически отключается.

Автомобильный стартер

Мощность стартеров, которыми обычно комплектуются легковые автомашины, составляет не менее 2 кВт, что объясняется потребностью в развитии достаточно высоких значений величины крутящего момента, особенно в холодное время, когда запуск затруднен вследствие сильного загустевания моторного масла.

В экстремальных условиях запуска сила стартерного тока может достигать и даже превышать 900 А, поэтому вполне закономерно и понятно, что величина сопротивления обмоток стартера должна быть очень низкой. Для этого необходимы провода достаточно большого сечения, хорошие не замасленные и не «загоревшие» контакты, а также АКБ, имеющая низкое внутреннее сопротивление.

Запуск поршневого двигателя внутреннего сгорания возможен при вращении стартером коленчатого вала со скоростью не менее 100 об/мин.

Конструкция стартера

Конструктивно любой автомобильный стартер состоит непосредственно из электродвигателя и механизма привода, в состав которого включены электромагнитное втягивающее реле, муфта свободного хода и шестерня понижающего редуктора. Стартер может быть оснащен встроенным дополнительным редуктором, если передаточное число к венцу маховика от шестерни привода является недостаточным.

Корпус стартера представляет собой часть магнитной системы электродвигателя и одновременно служит в качестве несущей конструкции для крышек, воспринимая крутящий момент и передавая его компонентам крепления стартера на картере двигателя.

К корпусу посредством специальных винтов подсоединены полюсы, которых на стартере четыре. Полюсы состоят из полюсных наконечников и магнитопроводов. На каждом из полюсов размещена катушка обмотки возбуждения.

Базовой основой якоря стартера является сердечник собранный из электромагнитной стали, являющийся, по сути, имеющим определенную конфигурацию пакетом стальных пластин толщиной от 1,0 до 1,2 мм, что минимизирует уровень потерь на вихревые токи.

В стартерных электродвигателях используются простые петлевые и волновые обмотки, которые состоят из одного или двух витков.

Скомпонованный из медных ламелей коллектор – наиболее ответственный узел электродвигателя. Коллектор стартера подвергаются значительным нагрузкам электрического, теплового и механического генезиса. Как правило, в стартерах используют монтируемые на металлической втулке цилиндрические сборные коллекторы, а также коллекторы цилиндрического и торцового типов с пластмассовым корпусом.

Как пакет якоря, так и его коллектор напрессовывается на вал, который вращается в двух или трех опорах с накрепко запрессованными в них и выполняющими роль подшипников скольжения втулками из графитовой бронзы. Роль опор для торцевых оконечностей вала выполняют передняя и задняя крышки стартера.

Непосредственно к траверсе или крышке коллектора посредством заклепок и винтов крепятся щеткодержатели, обеспечивающие правильность расположения и определенное усилие прижима к рабочей поверхности коллектора стартерных щеток.

Как правило, автомобили оснащаются стартерами с механизмом принудительного ввода шестерни в зацепление с зубчатым венцом маховика. Во избежание разноса якоря после запуска двигателя внутреннего сгорания на вал стартера устанавливается муфта свободного хода, передающей рабочее усилие от якоря к шестерне во время запуска и проскальзывающей, когда шестерню начинает вращать маховик двигателя.

Автомобильный стартер это электрический двигатель постоянного тока, от мощности которого зависит быстрота и эффективность запуска двигателя. Наличие безотказного, технически исправного и достаточно мощного стартера – обязательный залог надежного пуска мотора в каких угодно климатических и температурных условиях.

Устройство стартера автомобиля

Устройство стартера автомобиля вызывает интерес у многих начинающих автомобилистов, да и для общего интереса любому водителю полезно знать устройство стартера того автомобиля которым он управляет.

Устройство и принцип действия стартеров, которые устанавливаются на отечественные автомобили, не сильно отличается, поэтому я не буду останавливаться на отдельной марке, а рассмотрю общие понятия и принципы работы, которые характерны для многих моделей стартеров.

Ни для кого не секрет, что стартер автомобиля предназначен для запуска двигателя. Но это и все, что многие знают про стартер. Может это и правильно, зачем углубляться в дебри.

Но многие так не считают, ведь благодаря знанию устройства стартера автомобиля, можно быстро и не дорого провести необходимый ремонт, обезопасить себя от лишних затрат на приобретение нового стартера и многое другое.

Стартер автомобиля это 4-х полюсный электродвигатель, который питается постоянным током.

Устройство стартера

На первый взгляд устройство стартера автомобиля является не сложным. Казалось бы, корпус, статор, якорь, тяговое реле, бендикс и все. Но каждая основная деталь делится еще на несколько составляющих, работа которых на прямую зависит от работы самого стартера, который в свою очередь является очень важной деталью любого автомобиля.

Более подробно узнать про устройство стартера автомобиля вы сможете, просмотрев рисунок ниже, где представлен в разобранном виде стартер автомобиля ВАЗ 2107.

Так же перейдя по ссылке, Вы сможете узнать, как проводить ремонт стартера своими руками.

При запуске двигателя автомобиля, особенно в зимнее время потребляемый ток стартера может быть равным 600 А. Поэтому большое внимание при производстве стартеров уделяется материалу из которого изготавливаются обмотки стартера и щетки.

Например, в большинстве стартеров применяются меднографитовые щетки, которые могут выдержать большие токи.

Устройство стартера автомобиля — интересное видео.

Принцип работы стартера

Помимо сложности устройства стартера автомобиля не менее сложен принцип его действия.

Включение стартера происходит с помощью тягового реле, которое встроено в его корпус. Принцип включения электромагнитный, дистанционный.

Четыре меднографитовые щетки попарно подсоединяются к обмотке возбуждения и массе автомобиля.

Благодаря специальному приводу, который установлен на валу якоря, шестерни стартера сцепляются и расцепляются с венцом маховика при пуске и после пуска двигателя.

Включение стартера происходит с помощью ключа зажигания автомобиля. Существуют и другие способы (аварийные), которые мы пока рассматривать не будем.

При повороте ключа зажигания ток поступает на тяговое реле и создает сильное электромагнитное поле, с помощью которого сердечник тягового реле проворачивает рычаг включения, который в свою очередь вводит шестерню стартера в зацепление с маховиком.

После этого с помощью контактного диска тягового реле происходит замыкание основных контактов тягового реле и по обмоткам самого стартера пойдет электрический ток, в результате чего произойдет вращение якоря стартера, что в принципе нам и нужно.

После того, как двигатель завелся, мы поворотом ключа зажигания выключаем стартер. И тут «на сцене» появляется обратная пружина, благодаря которой все детали стартера возвращаются в исходное положение.

Конечно, устройство стартера автомобиля и принципы его работы на разных моделях имеют свои отличия, но в общих чертах они одинаковы, и мы надеемся, уже вам понятны.

Удачи и не допускайте поломки стартера длительной и без перерывной заводкой автомобиля.

Принцип работы стартера автомобиля.

голос

Рейтинг статьи

устройство и принцип работы стартеров автомобиля

Автомобильный стартер запускает двигатель при повороте ключа. Этот процесс проходит в 3 этапа:

  • передача тока от АКБ на замок зажигания и тяговое реле;
  • вхождение приводной шестерни муфты в зацепление с маховиком;
  • замыкание цепи, подача напряжения на электродвигатель авто.

После запуска мотора обгонная муфта разрывает соединение вала электродвигателя и приводной шестерни. Принцип работы стартера можно описать и в более простой форме - эта деталь активирует электрооборудование и систему питания машины, после чего отключается.

Конструкция

Схема устройства стартера обязательно включает в себя следующие детали:

  • электронный двигатель - передает вращающий момент с собственного вала на вал силовой установки;
  • обгонная муфта - сцепляет вал двигателя с зубцами рабочей шестерни;
  • тяговое реле - обеспечивает перемещение обгонной муфты и замыкание контактов двигателя при зацеплении зубьев маховика с зубьями рабочей шестерни.

Общее количество деталей варьируется от 4 до нескольких десятков.

Устройство и принцип работы автомобильного стартера

Условно, стартеры разделяют на два типа:

  • старого образца - оснащен обмотками, на которые передается напряжение. Вращение на его бенедикс передается напрямую. Эти модели отличаются крупным размером и сравнительно низкой ценой. Ими оснащены старые модели УАЗ, Газелей, Камазов, МТЗ и других машин;
  • нового образца - оснащен магнитами вместо обмоток. Имеет небольшой размер и высокую скорость якоря. Это более надежная и дорогая конструкция.

По факту же каждый стартер уникален. К примеру - нет ни одного аппарата, дублирующего устройство редукторного стартера ВАЗ.

Распространенные поломки

Стартеры часто не запускаются при повороте ключа. Эта проблема возникает из-за обрыва или повреждения проводов, соединяющих кузов и двигатель. Также отсутствие реакции на поворот ключа может быть связано с неисправностью реле или износом щеток. Важно: снятие и установка новых щеток допускаются лишь при полном отключении стартера.

Другой распространенной поломкой является треск при запуске двигателя. Он возникает из-за перегорания контакта проводов или перегорания удерживающей обмотки. Длительное кручение стартера при заводке может быть связано с обрывом ГРМ-ремня.

Наконец, устройство и принцип работы автомобильного стартера могут быть нарушены из-за поломки обгонной муфты. При возникновении этой неисправности наблюдаются следующие проблемы:

  • жужжание без прокрутки двигателя;
  • прокрутка стартера без зацепления маховика;
  • щелкающий звук при запуске стартера.

Профилактика поломок

Для предотвращения поломки стартера нужно придерживаться следующих рекомендаций:

  • не задерживайте ключ замка в активном положении дольше 3-4 секунд;
  • если машина не завелась с первого раза - нужно подождать несколько минут и уже затем повторить попытку;
  • отпускайте ключ сразу же после запуска двигателя;
  • не осуществляйте сборку и разборку стартера при отсутствии опыта в этом деле.

Где можно заказать услуги по ремонту стартера?

В компании MODNIKOV Ltd. Мы проводим диагностику, восстановление и замену деталей стартеров в Беларуси. Позвоните нам, чтобы заказать услуги, узнать об устройстве ручных и автоматических стартеров, разобраться в системе приводов и других технических нюансах.

Электростартер. Виды и устройство. Работа и неисправности

Электростартер – это вспомогательный электрический прибор, предназначенный для запуска двигателя внутреннего сгорания. Он представляет собой двигатель постоянного тока, питающийся от аккумуляторной батареи подзаряжаемой генератором. При подаче питания стартер создает вращательное движение коленвала двигателя внутреннего сгорания, создав тем самым необходимые условия для розжига топлива и дальнейшей стабильной работы цилиндров.

Как работает электростартер

Для запуска двигателя внутреннего сгорания требуется создание оптимальных условий для розжига топливной смеси. Для этого важно раскрутить коленчатый вал до минимально необходимых оборотов, требуемых для воспламенения топлива в цилиндрах. Чтобы раскрутить коленчатый вал применяется сторонний источник механической энергии, в качестве которого и выступает стартер.

По сути он является электрическим двигателем постоянного тока с коллекторно-щеточным узлом. Стартер воздействует на двигатель только в период его запуска. После стабилизации работы он отключается. Специально для этого в устройстве предусматривается механизм управления.

За механическое управление электрического стартера отвечает втягивающее реле. Оно выполняет две функции. В первую очередь реле замыкает электрическую цепь, которая обеспечивает питание электродвигателя. Также оно вводит в зацепление шестерни, передающие вращательное движение на коленвал. Фактически оно выполняет такую же функцию, как коробка передач между колесами и двигателем.

Принцип работы электрического стартера в автотранспорте

При повороте ключа зажигания водителем, выполняется замыкание цепи втягивающего реле. Напряжение от аккумулятора поступает на обмотку реле, в результате чего образовывается сильное магнитное поле. Оно воздействует на якорь, тот сдвигается и реле соответственно втягивается. Зацепленная вилка смещает бендикс (обгонная муфта) по роторному валу. Как следствие шестеренка состыковывается с зубьями маховика.

После срабатывания втягивающее реле прекращает питание цепи. С обратной стороны на нем установлено 2 провода. Один идет для подключения питающего кабеля, а второй передает напряжение на электрический мотор.

Как только происходит срабатывание реле, то якорь втягивается и замыкает пятаки, являющиеся разрывными элементами цепи питания мотора. В результате на двигатель подается напряжение, и якорь двигателя начинает вращаться. В тоже время шестерня бендикса находится в зацеплении, поэтому передаточное усилие заставляет коленчатый вал вращается, двигая тем самым поршня в цилиндрах.

После запуска мотора, коленвал начинает обгонять по скорости вращение стартера. Тогда в устройстве срабатывает обгонная муфта, которая и прекращает контакт с валом. Это позволяет предотвратить механические повреждения обеих систем. В противном случае при продолжении подачи питания два механизма просто противодействовали бы друг другу.

Как только двигатель автомобиля переходит в штатный режим работы и водитель отпускает ключ замка зажигания, то пропадает питание стартера. От этого втягивающее реле срабатывает обратно. Отсутствие магнитного поля приводит к тому, что пружина возвращает якорь в штатное положение, пятаки размыкаются и бендикс спускается на место.

Электростартер, работающий по данной схеме, сейчас считается устаревшей конструкцией, главным недостатком которой выступает значительный вес и размер. Для реализации такой конструкции требовалось использование мощного электродвигателя, способного выдавать высокие тяговые усилия. При этом электромотор должен вращаться медленно. Такие стартеры плохо подходят для современных автомобилей, спецтехники, генераторов и прочих устройств, где требуется их установка.

Электростартер с редуктором

Более современные стартеры оснащаются редуктором. Благодаря этому возможно использование высокооборотистого, но мелкого мотора. Редуктор понижает обороты, переводя их количество в качество. Он увеличивает силу стартера, позволяя создать достаточный крутящий момент для раскручивания коленчатого вала. Такая система не просто компактная, но и экономичная. Она позволяет завести ДВС большее количество раз на одном заряде аккумулятора.

Современные стартеры могут оснащаться различными типами редукторов, но в подавляющем большинстве случаев применяются устройства с так называемой планетарной передачей. Ее достоинством является компактность и надежность. Характерной чертой планетарного редуктора выступает наличие дополнительного вала для установки бендикса. Это исключает прямую связь якоря с бендиксом. Они способны взаимодействовать между собой только через редуктор.

Классическая схема планетарного редуктора:

Основные неисправности электростартеров

Электростартер выступает ремонтопригодным механизмом, в случае неисправности который можно восстановить практически до первоначального рабочего состояния. Поскольку он состоит из вращающихся деталей, для него выпускаются ремкомплекты, в состав которых входят мелкие детали, нуждающиеся в периодической замене. Большинство остальных комплектующих, склонных к поломкам, можно найти в свободной продаже. Однако такие части электростартера как корпус в продаже в новом виде не встречаются. Их можно приобрести для ремонта в б/у состоянии. Отсутствие данных комплектующих обусловлено исключением их износа. Если они и нуждаются в замене, то только по причине нештатной ситуации, к примеру, механического повреждения сильным ударом, что бывает при аварии.

Чаще всего электростартера выходят из строя по причине:
  • Износ подшипников.
  • Подгорание пятаков.
  • Стирание зубьев шестерни.
  • Заклинивание якоря.
  • Износ и/или заклинивание обгонной муфты.

Перечисленные неисправности относятся к механической части стартера. Большинство из них решаются заменой поврежденной детали. Исключением являются только заклинивание частей механизмов. В таком случае требуется их очистка и смазка. Также простым обслуживанием решается проблема подгорания пятака. Она устраняется механической чисткой.

Более сложными в диагностировании и решении выступают проблемы электрической части. Электростартер может быть неисправен по причине:
  • Замыкания обмотки.
  • Обрыва обмотки.

Кроме этого неисправность может вызвать износ щеток контактных пластин коллектора. Это определяется по их размеру. По мере износа они стираются и становятся меньше, поэтому со временем перестают доставать до контактных пластин. Конструкция большинства стартеров предусматривает простой механизм их замены, поскольку данная проблема является самой частой.

Неисправности обмотки стартера могут устраняться только специалистом. С помощью специального оборудования возможна перемотка якоря, что обходится дешевле, чем его замена на новый агрегат.

Оптимальный режим работы стартера и диагностирование поломки

Чтобы минимизировать частоту поломок стартера и увеличить его ресурс, требуется придерживаться некоторых правил. В первую очередь при запуске двигателя нельзя передерживать электростартер включенным. В противном случае тот может сгореть от перегрева. Именно это и выступает основной причиной выхода якоря из строя. Обычно на стартерах имеется табличка, на которой указывается рекомендуемая максимальная длина работы и частота перезапусков.

В большинстве случаев если двигатель не запускается больше 5 сек с момента начала работы стартера, то это говорит об неисправности последнего. Исключением может быть только сильный мороз, при котором топливо в двигателе плохо воспламеняется. Если дело именно в этом, то не стоит крутить стартер подолгу, чтобы он не сгорел. В таком случае у дизельных моторов нужно лучше прогреть свечи, а в бензиновых применить специализированную стартовую аэрозольную жидкость для пуска холодных двигателей.

Плохой запуск ДВС  может быть связан не только с плохой работой стартера, но и множеством других причин:
  • Недостаточный заряд аккумулятора.
  • Поломка двигателя.
  • Отсутствие подачи топлива.
  • Засорение системы выхлопа.
Однако по определенным признакам можно без диагностики определить, что неисправен именно стартер. Говорить о его поломки могут:
  • Задержка в работе после поворота ключа зажигания.
  • Характерный треск.
  • Слышен звук запуска электродвигателя, не сопровождаемый вращением коленвала ДВС.
  • Полное отсутствие реакции на поворот ключа зажигания.
  • Стартер не отключается после запуска ДВС.
В целом уход за электростартером подразумевает соблюдение 2-х основных правил:
  1. Делать перерывы между безуспешными пусками мотора не менее 30 сек.
  2. Не применять электростартер для движения авто.

Запуск стартера при включенной передаче автомобиля приводит к его движению. Этим часто пользуются при неисправности мотора или отсутствии топлива, чтобы продвигаться вперед. Такой способ движения быстро истощает аккумуляторную батарею, а кроме этого перегревает стартер. Таким способом можно вполне  безопасно проехать несколько метров, но не более.

Хотя рекомендуемая пауза между поворотами ключа в замке зажигания составляет 30 сек, но в жару этот период лучше увеличивать. Короткая пауза не проблема если стартер запустил мотор со второй попытки, но при множественных повторениях подряд это повлечет сгорание якоря.

Похожие темы:

Стартер: устройство и неисправности

многим автолюбителям Знакомая ситуация, когда при попытке завести мотор из-под капота слышен лишь треск тягового реле стартера, либо вообще ничего не происходит, что в пусковой системе появились неисправности.

На фото: автомобильный стартер

Так как на любом автомобиле стартер служит для запуска двигателя, то при его отказе запустить мотор становится проблематичным, либо совсем не возможным.В подобном случае завести силовой агрегат можно с помощью буксировки, однако этот вариант подходит далеко не для всех машин, так как есть возможность вывести электронику автомобиля из строя. Помимо электроники возможен и перескок ремня ГРМ, и как следствие встреча клапанов с днищами поршней, и сложный дорогостоящий ремонт двигателя, либо его замена.

Поэтому при обнаружении неисправности стартера рекомендуется сразу найти и устранить неполадки, либо обратить к профессионалам ближайшего автосервиса.

Для того, чтобы лучше понять, какие неисправности могут произойти в работе стартера, вкратце рассмотрим его устройство. Это будет не лишним для любого автовладельца, так как стартер является одним из наиболее уязвимых элементов системы пуска двигателя.

Напомним

Стартер представляет собой 4-х полюсный электродвигатель постоянного тока, работающий от аккумулятора автомобиля.

Как устроен стартер

Устройство автомобильного стартера

Как любой двигатель постоянного тока стартер состоит из статора, якоря и щеточного узла.Для вращения маховика в его состав входит обгонная муфта (бендикс). Включение вращения и подачу бендикса с зацеплением маховика выполняет втягивающее реле.

• Корпус. Выполнен в виде цилиндрической стальной детали, в которой находится статорная обмотка;

• Якорь. Сделан в виде оси, на установке сердечник и пластины коллектора. Якорь вращается посредством двух втулок из металлокерамики;

• Втягивающее реле. Служит для передачи питания на электродвигатель стартера при включении замка зажигания в положение «пуск».Помимо этого, оно выводит обгонную муфту для соединения с маховиком двигателя;

• Обгонная муфта (бендикс) и шестерня привода. Установлены на передней крышке корпуса и для передачи крутящего момента на зубья маховика через имеющуюся шестерню зацепления;

• Щетки. Расположены на задней крышке корпуса и необходимы для передачи питания на коллекторные пластины якоря и запуска электродвигателя стартера.

Типы стартеров

Конструктивно они могут быть выполнены:

• Без редуктора;

• С редуктором.

Стартер с редуктором отличается тем, что статор имеет не электромагнитные катушки, а постоянные магниты. Сверхвысокие магнитами в отличии от электромагнитов стартер потребляет меньшее постоянное напряжение. Поэтому для увеличения крутящего момента ему необходимо иметь в своем составе редуктор.

Стартер с редуктором

Изделие с редуктором имеет как плюсы, так и минусы. Так плюсом его служит то, что он потребляет малый ток при запуске двигателя, имеет меньшие размеры и продолжает работать при разрежении батареи.

Минусом же служит более сложная конструкция, чем его аналог без редуктора. Шестерни редуктора в большинстве моделей изготовлены из полимеров и нередко трескаются (особенно внешняя шестерня) или изнашиваются зубья. Однако, это в основном происходит из-за длительной работы стартера при запуске неисправного двигателя.

Изделия без редуктора отличаются высокой ремонтопригодностью и стойкостью к повышенным нагрузкам.

Стартер с редуктором и без

В зависимости от модификации и объема двигателя, на разных моделях могут быть установлены изделия различной мощности. Схема соединений стартеров с редуктором или без аналогичных моделей.

Неисправности стартера:

• Не отвечает на замок зажигания при повороте ключа в положении «пуск»;

• Частые щелчки (стрекот) втягивающего реле, электродвигатель не отвечает;

• Одиночный щелчок реле, стартер не вращается;

• Малые пусковые обороты якоря;

• Большой шум при работе;

• Сильный нагрев корпуса статора;

• Запах горелого бакелита от обмоток.

Причины отказов

Электродвигатель не отвечает на замок зажигания:

* нет массы двигателя;

* неисправен замок зажигания;

* изношены или загрязнены силовые контакты втягивающего реле;

Обгорели контакты втягивающего реле

* слетела фишка управляющего питания на реле.

Частые щелчки реле :

• Разряжен или неисправен аккумулятор, или ослабла одна из клемм батареи, либо проблемы с «массой» мотора.

Одиночный щелчок реле и малые пусковые обороты:

• Изношены щетки якоря;

Щетки стартера

• Витковое замыкание в обмотках;

• Сильный износ втулок якоря.

Изношенный якорь (коллектор) стартера

Большой шум при работе:

• Изношены втулки якоря;

• Витковое замыкание обмоток;

Сильный нагреватель статора и запах бакелита ;

• Замыкание одной из обмоток.

В заключение

Чтобы не встать на трассе вдалеке от населенных пунктов по причине отказа стартера, рекомендуется периодически проверять его состояние.А именно:

• Надежность крепления клемм аккумулятора и его зарядку;

• Соединения на клеммах тягового реле;

• Крепление стартера к кожуху сцепления

• Ревизию на предмет состояний щеток и втулок якоря.

Материал по теме: Проверка стартера своими руками

Автомобильный стартер: устройство и принцип работы.

Как следует из самого названия, автомобильный стартер применяется для запуска двигателя внутреннего сгорания.Для этого он обеспечивает первичное вращение коленчатого вала с необходимостью. Стартер является неотъемлемой частью электрооборудования любого современного автомобиля. Конструктивно он представляет собой четырехполюсный электродвигатель постоянного тока, получающий питание от аккумуляторной батареи. Мощность его разной, в зависимости от конкретной модификации автомобиля, может быть достаточно запуска безопасности бензиновых моторов мощностью 3 кВт.

В этой статье будет подробно рассмотрено устройство и принцип работы "классического" стартера.

Автомобильный стартер: устройство и основные функции.
Как известно, ДВС вырабатывает специальные, специальные для движения, за счет оборотов коленвала. От этой же энергии работает все электрооборудование автомобиля. В неподвижном состоянии мотор не способен выдавать ни крутящего момента, ни электрической энергии. В связи с этим приходится его "раскручивать" при помощи специального электродвигателя (стартера) и внешнего источника питания (АКБ).

Устройство стартера включает в себя следующие основные составляющие:

  • Корпус (электродвигатель). Стальная деталь цилиндрической формы. В нем размещаются обмотки возбуждения и сердечники.
  • Якорь. Выполнен в виде оси из легированной стали. На якоре запрессовывается сердечник и коллекторные пластины.
  • Втягивающее реле. Предназначено для подачи питания на электродвигатель стартера от замка зажигания. При этом оно выполняет одну немаловажную функцию - выталкивает обгонную муфту. Реле имеет в своей конструкции силовые контракты и подвижную перемычку.
  • Обгонная муфта (бендикс) и приводная шестерня. Роликовый механизм, передающий крутящий момент на венец маховика через специальную шестерню зацепления. После запуска мотора рассоединяет приводную шестерню и венец маховика, найдет тем самым сохранность стартера.
  • Щеткодержатели и щетки. Предназначены для подачи рабочего напряжения на коллекторные пластины якоря. Повышают мощность электродвигателя, при выполнении основного рабочего цикла стартера.


Устройство представителей стартеров аналогично между собой и непременно включает в себя "классические компоненты" приведенные выше. Отличия могут быть незначительные. Чаще всего они исследования механизм автоматического рассоединения шестеренок. Помимо этого, на автомобилях с автоматическими трансмиссиями, стартер комплектуется дополнительными удерживающими обмотками. Они предназначены для предотвращения пуска двигателя, если селектор "автомата" установлен в любое ходовое положение (L, 1, 2, 3, D, R).

Принцип работы автомобильного стартера.
Рабочий процесс электростартера можно условно разделить на три этапа: соединение приводной шестерни с венцом маховика, пуск стартера, рассоединение маховика и приводной шестерни. Рабочий цикл стартера является кратковременным, т.к. он не участвует в последующем движении автомобиля - его основной запуск мотором. Если рассмотреть подробнее, то принцип работы стартера следующим образом:
1) Поворот ключа в замке зажигания в положении "запуск". Ток передается по цепи от АКБ на замок зажигания и далее на тяговое реле;
2) Приводная шестерня обгонной муфты (бендикса) входит в зацепление с маховиком;
3) Одновременно с перемещением и зацеплением шестерни замыкается цепь и напряжение на электродвигатель;
4) Осуществляется запуск мотора и после того, как его обороты превысят обороты стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Что еще нужно знать про стартер?
Помимо перечисленных, существует еще два классификатора автомобильного стартера.По типу своей конструкции он может быть:

  • с редуктором
  • без редуктора.

На моторах с дизельной системой питания, а также на двигателях повышенной мощности устанавливается стартер с редуктором. Планетарный редуктор, состоит из нескольких шестерен, монтируется в корпусе стартера. Он в несколько раз усиливает проходящее напряжение, увеличивая тем самым крутящий момент. Стартер с редуктором обладает преимуществами:

  • он более эффективен, обладает высоким КПД;
  • потребляет гораздо меньший ток при холодном пуске двигателя;
  • редукторный стартер имеет более компактные габаритные размеры;
  • высокая эффективность и превосходные эксплуатационные характеристики при падении силы пускового тока.

Принцип действия безредукторных стартеров заключается в непосредственном контакте с вращающейся шестерней. Среди преимуществ такого устройства можно отметить:

  1. простоту устройства и более высокую ремонтопригодность;
  2. более быстрый запуск мотора, за счет моментального соединения с венцом маховика после подачи тока;
  3. стойкость в к высоким нагрузкам.

Устройство стартера автомобиля, принцип работы

Для того, чтобы двигатель внутреннего сгорания начал работать, нужно заставить его коленвал вращаться.В зависимости от вида энергии используемой для пуска ДВС, устройство стартера будет сильно отличаться. Запустить мотор можно использовать методы:

  1. Силой мышц человека.
  2. Электродвигатель.
  3. Пневматическим пусковым агрегатом.

Так как для пуска двигателя автомобиля чаще всего использует электрическую энергию, остальные виды пусковых устройств мы рассматривать не станем. Рассмотрим только принцип работы стартера используемого аккумулятора.

Виды стартеров и их составляющие

Редуктор

Все стартеры можно разделить на две группы:

  1. Без редуктора.
  2. С редуктором.

Устройство и работа стартера принадлежащего первой и ко второй группе, как понятно из названия, отличается только наличием или отсутствием редуктора.

Итак, из чего состоит электрический стартер автомобиля. Как любой двигатель постоянного тока он состоит из ротора, статора, и коллекторно-щеточного узла.Помимо этого, для передачи вращения якоря маховику в его состав входит обгонная муфта с шестерней (бендикс), а для включения и включения бендикса в зацепление с венцом маховика втягивающие реле. Вилка в стартере передает усилие от втягивающего реле к бендиксу.

Безредукторный

Устройство стартера автомобиля с редуктором, как правило, отличается тем, что на статор устанавливаются вместо катушек электромагнитов постоянные магниты. Стартер с постоянными магнитами в статоре отличается от укомплектованных электромагнитами тем, что потребляет меньший ток и увеличивает меньшую мощность.Редуктор такому стартеру обязательно нужен для увеличения крутящего момента. Такое устройство имеет как свои преимущества, так и недостатки. Преимущество состоит в малом токе, необходимом для пуска мотора. Недостаток в более сложной, чем у пускателя без редуктора, конструкции.

Электрическая схема любого автомобильного стартера аналогична схеме электродвигателя постоянного тока с добавлением схемы втягивающего реле.

Схема включения стартера с постоянными магнитами в статоре такая же, как для пускового агрегата с электромагнитами.Поэтому изготовленные для одной модели автомобиля они взаимозаменяемы.

Принцип работы стартера автомобиля: при включении замка зажигания в положение начало реле стартера подает управляющее напряжение на втягивающие, которое вводит шестерню бендикса в зацепление с венцом маховика и включает вращение стартера, подавая на него питание. При повороте ключа зажигания из положения start в любое другое реле стартера отключает питание от втягивающего. Возвратная пружина сердечника выбрасывает его из корпуса катушек.А он выводит бендикс из зацепления с венцом маховика и отключает питание.

Втягивающие

Втягивающие реле для уменьшения потребляемого тока, как правило, имеет две катушки. Одна катушка, из более толстого провода потребляющая больший ток, срабатывает только в момент включения стартера для того, чтобы уверенно втянуть сердечник. Вторая из более тонкого провода потребляет меньший ток. Она удерживает для удержания сердечника, в то время пока ключ зажигания находится в положении начала.Схема их включения такова:

  • один вывод каждой катушки присоединяется к управляющей клемме реле;
  • второй вывод удерживающей катушки присоединяется к массе.

Так как второй вывод, удерживающей катушки, подключен к массе, ток через нее идет всегда, когда ключ зажигания находится в положении начала. Второй вывод втягивающий катушки подключен к плюсовому выводу стартера, то есть в момент подачи питания на втягивающие реле он через катушки статора и ротора тоже подключен к массе.После того как втягивающие сработает, оно подаст на стартер питание. И на обоих выводах втягивающая катушки будет положительный потенциал, а значит, ток через втягивающую катушку прекратится. Далее будет работать только удерживающая катушка. Применением двух катушек достигается значительное усилие втягивания сердечника при небольшом токе его удержания.

Подшипники

Ось ротора вращается в двух меднографитовых втулках, являющихся подшипниками скольжения. От их состояния зависит не только звук, который будет издавать узел при работе.При их чрезмерном износе пластины сердечника ротора при работе будут касаться магнитов статора. Когда между пластинами ротора и магнитами статора нет воздушного зазора говорят что стартер «башмачит». Потери энергии при этом столь велики, что его ротор с трудом вращается и не в состоянии проверять коленчатый вал двигателя.

Потери складываются из потерь механической энергии, демонстрирующих за счет сильного затормаживания ротора статором, и потерь на коллекторно-щеточном узле, возрастающих из-за поперечных колебаний якоря и ухудшения контакта щеток с ламелями коллектора.Еще сильнее описанных возрастают потери в стали ротора, они становятся больше за счет замыкания якорных пластин, из-за чего сильно увеличиваются вихревые токи в пластинах сердечника ротора. Эти процессы приводят к тому, что ток, проходящий через обмотки, по большей части нагревает их, не преобразуясь в механическую энергию.

Устраняют эту неисправность заменой втулок. С удалением изношенных втулок трудностей обычно не бывает. Ставить вместо них лучше неразвернутые втулки. Забивать их следует через деревяшку, так как они очень хрупкие.После установки их внутренней поверхности следует обработать разверткой соответствующего диаметра. Диаметр большинства валов роторов стартеров легковых авто бывает около 12 мм. Точнее узнаете, померив вал после разборки штангенциркулем. После развертки немного смажьте втулки изнутри литолом и можете собирать агрегат. Перед установкой узла не забудьте почистить клеммы на втягивающем реле и поменять гайку и шайбу крепления провода питания, так как в процессе работы они сильно греются и окисляются.

устройство и принцип работы. Виды стартеров

Стартер экскаватора. Виды и принцип работы

Любой стартер, будь то стартер для экскаватора или же стартер обычного автомобиля, выполняет одну и ту же роль. Он служит для запуска двигателя. Отличие одного от другого - в размерах, мощности и напряжении. Так, например, стартер обычного легкового автомобиля способен запустить от аккумулятора мощностью всего в 12В, тогда как для экскаватора / бульдозера или другой тяжелой техники требуется мощность в 24В.

Различают 3 вида стартеров всего: редукторный, без редукторный и с инерционным приводом.

Редукторный - наиболее популярный. Благодаря наличию магнитов уменьшает шансы на поломку и эффективно работает даже при низком заряде аккумулятора.

Стартер без редуктора хорош своей простой конструкцией и быстрым зажиганием. Единственный минус - перебои в работе при низких температурах.

В стартере с инерционным приводом основную работу по запуску двигателя осуществляют винт шестеренки и якорный вал.Соединяясь с маховиком через резьбу, шестеренка заставляет его начать движение, увеличивая скорость оборотов, а сама по себе воздействием этой же самой скорости увлекает за собой якорь, отсяясь от маховика. Основным недостатком является недолгий срок службы данного вида стартера.

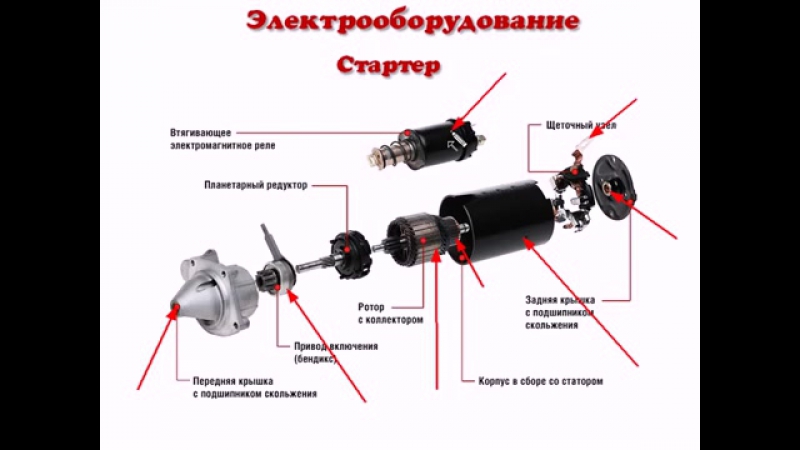

УСТРОЙСТВО СТАРТЕРА (на примере редукторного стартера)

Сам по себе стартер состоит из огромного количества различных деталей:

1 - передняя втулка скольжения,

2 - передняя крышка,

3 - приводная шестерня,

4 - обгонная муфта (бендикс),

5 - редуктор,

6 - ротор (якорь),

7 - статор (обмотка),

8 - блок щеток с щеткодержателем,

9 - задняя крышка,

10 - вилка включения,

11 - втягивающее реле (соленоид),

12 - маска (голова).

Однако, основную роль играют всего несколько: редуктор, якорь (ротор), втягивающее реле, бендикс (обгонная муфта) и щеткодержатель с блоком щеток.

Редуктор роль увеличителя крутящего момента ротора за счет уменьшения его частоты вращения. В использовании техники используется в основном планетарный, который имеет три сателлита.

Якорь (ротор) создает электромагнитный импульс за счет магнитной обмотки статора, приводя тем самым сам себя в движение.

Втягивающее реле подает ток на редуктор и выталкивает обгонную муфту.

Бендикс передает крутящий момент маховику мотора. Внутри этой самой обгонной муфты есть ролики с пружинками, заставляющие ее крутиться только в ОДНУ сторону.

Щеткодержатель отвечает за подачу тока на ротор стартера.

ПРИНЦИП РАБОТЫ СТАРТЕРА

Условно всю работу стартера можно разделить на три этапа:

1.Соединение приводной шестерни и маховика двигателя.

2. Запуск стартера.

3. Отсоединение приводной шестерни от маховика.

Получается, что в момент, когда оператор экскаватора поворачивает ключ зажигания и включает машину, ток с аккумулятора , благодаря щеткам (щеткодержателю) поступает в якорь (ротор), приводя тем его в движение. Крутящий момент от последнего поступает в редуктор стартера, который в свою очередь передает силу тока втягивающему , выталкивая обгонную муфту. Бендикс (та самая обгонная муфта) тут же подключается к маховику мотора, запуская уже его механизм в движении, после чего благополучно отсоединяется, прекращается работа всего стартера до следующего запуска двигателя экскаватора.

И бендикс, и реле, и ротор, и редуктор - в общем все детали любого вида стартера имеют свойство ломаться из-за того, что срок годности закончился или неправильно эксплуатировался сам агрегат.

О неисправностях и способах причина их устранения Вы можете посмотреть статью «Возможные неисправности стартера».

Купить запчасть для всех типов стартера (редукторного, инерционного или без редукторного) можно в разделе «запчасти двигателя» сайта ГК «Ридком» .

Заказать диагностику или ремонт стартера двигателя можно, позвонив по бесплатному телефону 8 (800) 500-87-93 или оставив заявку на [email protected]

Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Предназначение стартера

Стартер - устройство, преобразующее электрическую энергию в механическую для запуска двигателя. По сути - стартер это электромотор постоянного тока с механическим приводом. Работает стартер следующим образом, при повороте ключа зажигания, либо при помощи кнопки START от клемму втягивающего реле (обычно она обозначается «50»), замыкаются втягивающая и удерживающая катушки реле перемещающая сердечник, который через рычаг («вилку») выталкивает бендикс и последний входит в зацепление с маховиком двигателя, когда бендикс до до конца, - сердечник замыкает накоротко втягивающую обмотку, и фиксируется только удерживающую обмотку, в то же время замыкаются контакты электромотора, и якорь вращаясь через бендикс двигателя начинает раскручивать маховик.

Устройство стартера

По закону магнитной индукции, если через рамку из токопроводящего материала, находящуюся в магнитном поле пропустить ток, рамка начинает вращаться. В случае со стартером «рамкой» является якорь (ротор), который вращается в магнитном поле, образованном статорной обмоткой или постоянными магнитами, ток к якорю подводится через скользящий контакт исполненный в виде щеточного узла и коллектора. Одна пара щеток крепится к массе стартера, вторая пара к «+» АКБ через втягивающее реле.Втягивающее реле состоит из 2-х катушек, втягивающей и удерживающей. Для втягивания сердечника необходимо относительно большое усилие, поэтому задействуются обе катушки, в то же время в статическом состоянии достаточной одной удерживающей обмотки, которая соответственно потребляет меньше тока.

Бендикс в стартере необходим для зацепления вала якоря и маховика, жесткая невозможность сцепления по причине того, что маховик в момент пуска начинает вращаться со скоростью двигателя, что неминуемо приводит к его повреждению под воздействием центробежной силы. Конструкцию бендиксов можно условно разделить на 3 группы. Роликовые муфты - наиболее часто встречающаяся конструкция бендикса. Принцип действия основан на заклинивании зубчатки относительно обоймы при вращении в одном направлении и свободном ходе при противоположном вращении.

Вторая группа бендиксов - это так называемые «трещетки», принцип действия основан на храповом механизме, наиболее часто такие бендиксы применяются на стартерах производства DELCO REMY USA серий 42-50МТ. Стартера этих серий имеют мощность 7-11КВТ, поэтому применение более прочных конструкций подобных бендиксов наиболее оправдано.Третья группа бендиксов - приводы, зацепление основано на фрикционном сцеплении пакета пластин. Применяются в стартерах BOSCH серий 0001 410…, 0001 416…, 0001 417… и т.д. от грузовых автомобилей.

Конструкции стартеров

Основное различие в конструкции стартеров - тип передачи крутящего момента с вала якоря на бендикс. Здесь подразделяются прямоточные «классические» стартера, где бендикс непосредственно установлен на валу якоря, и редукторные стартера, где между якорем и бендиксом находится зубчатая передача. Редукторные стартера позволяют при тех же массо-габаритных показателях при том же потреблении тока увеличить больший крутящий момент по отношению к прямоточным. Чаше встречаются стартера с планетарными редукторами, что позволяет не увеличивать габариты стартера, по сравнению со смещенным редуктором. В планетарных редукторах стартеров малой мощности применяются пластмассовые планетарные кольца, что в некоторой степени снижает ресурс стартера. В то же время стартера с планетарным редуктором относительно дешевы в производстве и ремонте.

устройство и принцип работы стартеров автомобиля

Автомобильный стартер запускает двигатель при повороте ключа. Этот процесс проходит в 3 этапа:

  • передача тока от АКБ на замок зажигания и тяговое реле;
  • вхождение приводной шестерни муфты в зацепление с маховиком;
  • замыкание цепи, подача напряжения на электродвигатель авто.

После запуска мотора обгонная муфта разрывает соединение вала электродвигателя и приводной шестерни. Принцип работы стартера можно описать и в более простой форме - эта деталь активирует электрооборудование и систему питания машины, после чего отключается.

Конструкция

Схема устройства стартера обязательно включает в себя следующие детали:

  • электронный двигатель - передает вращающий момент с собственным валом силовой установки;
  • обгонная муфта - сцепляет вал двигателя с зубцами рабочей шестерни;
  • тяговое реле - перемещение обгонной муфты и замыкание контактов двигателя при зацеплении зубьев маховика с зубьями рабочей шестерни.

Общее количество деталей рассматривается от 4 до нескольких десятков.

Устройство и принцип работы автомобильного стартера

Условно, стартеры разделяют на два типа:

  • старого образца - оснащен обмотками, на которые передается напряжение. Вращение на его бенедикс передается напрямую. Эти модели отличаются размером и сравнительно низкой ценой. Ими оснащены старые модели УАЗ, Газелей, Камазов, МТЗ и других машин;
  • нового образца - оснащен магнитами вместо обмоток.Имеет небольшой размер и высокая скорость якоря. Это более надежная и дорогая конструкция.

По факту же каждый стартер уникален. К примеру - нет ни одного аппарата, дублирующего устройства редукторного стартера ВАЗ.

Распространенные поломки

Стартеры часто не запускаются при повороте ключа. Эта проблема возникает из-за обрыва или повреждения проводов, соединяющих кузов и двигатель. Также отсутствие реакции на повороте ключа может быть связано с неисправностью реле или износом щеток.Важно: снятие и установка новых щеток допускаются лишь при полном отключении стартера.

Другой распространенной поломкой является треск при запуске двигателя. Он возникает из-за перегорания контакта проводов или перегорания удерживающей обмотки. Длительное кручение стартера при заводке может быть связано с обрывом ГРМ-ремня.

Наконец, устройство и принцип работы автомобильного стартера могут быть нарушены из-за поломки обгонной муфты. При возникновении этой неисправности наблюдаются следующие проблемы:

  • жужжание без прокрутки двигателя;
  • прокрутка стартера без зацепления маховика;
  • щелкающий звук при запуске стартера.

Профилактика поломок

Для предотвращения поломки стартера нужно следовать следующим рекомендациям:

  • не задерживайте ключ в активном положении на время 3-4 секунды;
  • если машина не завелась с первого раза - нужно подождать несколько минут и уже повторить попытку;
  • отпускайте ключ сразу же после запуска двигателя;
  • не осуществляйте сборку и разборку стартера при отсутствии опыта в этом деле.

Где можно заказать услуги по ремонту стартера?

В компании MODNIKOV Ltd.Мы проводим диагностику, восстановление и замену деталей стартеров в Беларуси. Позвоните нам, чтобы заказать услуги, узнать об устройстве ручных и автоматических стартеров, разобраться в системе приводов и других нюансах.

Устройство автомобильного стартера

Стартер - это разновидность электрической машины, питаемой постоянным током. Назначение автомобильных стартеров является запуском двигателей внутреннего сгорания.

Питаясь от аккумуляторной батареи, стартер преобразует в механическую работу, к которой идет электроэнергию. Эта работа, в свою очередь, используется для проворачивания маховика двигателя до тех пор, пока мотор не начнет функционировать самостоятельно.

Тотчас же после начала работы двигателя в автономном режиме работы шестерня стартера автоматически выходит зацепления с зубчатым венцом маховика двигателя, после чего устройство автоматически отключается.

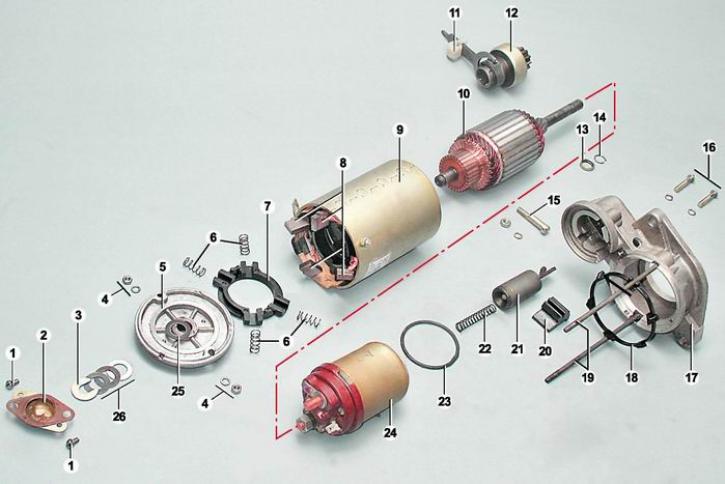

Автомобильный стартер

Мощность стартеров, обычно комплектуются легковые автомашины, составляет не менее 2 кВт , что объясняется потребностью в развитии достаточно высокого крутящего момента, особенно в холодное время, когда запуск затруднен усиленного загустевания моторного масла.

В экстремальных условиях запуска сила стартерного тока может достигать и даже фор 900 А , вполне закономерно и понятно, поэтому величина сопротивления обмоток стартера должна быть очень низкой.Для этого необходимы провода достаточно большого сечения, хорошие не замасленные и не « загоревшие » контакты, а также АКБ , имеющая низкое внутреннее сопротивление.

Запуск поршневого двигателя внутреннего сгорания возможен при вращении коленчатого вала со скоростью не менее 100 об / мин .

Конструкция стартера

Конструктивно любой автомобильный стартер состоит непосредственно из электродвигателя и механизма привода, в состав которого входит электромагнитное втягивающее реле, муфта свободного хода и шестерня понижающего редуктора.Стартер может быть оснащен встроенным дополнительным редуктором, если передаточное число к венцу маховика от шестерни привода является недостаточным.

Корпус стартера представляет собой часть магнитной системы электродвигателя и одновременно служит в качестве несущей конструкции для крышек, воспринимающий крутящий момент и передавая его компонентам крепления стартера на картере двигателя.

К корпусу посредством специального винтовены полюсы, которые на стартере четыре.Полюсы состоят из полюсных наконечников и магнитопроводов. На каждом из полюсов размещена катушка обмотки возбуждения.

Базовой сердечник собранный из электромагнитной стали, являющийся по сути имеющей определенную конфигурацию пакетом стальных пластин толщиной от 1,0 до 1,2 мм , что минимизирует уровень потерь на вихревые токи.

В стартерных электродвигателях используются простые петлевые и волновые обмотки, которые состоят из одного или двух витков.

Скомпонованный из медных ламелей коллектор - наиболее ответственный узел электродвигателя. Коллектор подвергаются воздействию значительным электрическим, теплового и механического генезиса. Как правило, в стартерах используют монтируемые на металлической втулке цилиндрические сборные коллекторы, а также коллекторы цилиндрического и торцового типов с пластмассовым корпусом.

Как пакет якоря, так и его коллектор напрессовывается на вал, который вращается в двух или трех опорах с накрепко запрессованными в них и выполняющими роль подшипников скольжения втулками из графитовой бронзы. Роль опор для торцевых оконечностей вала передняя и задняя крышки стартера.

Непосредственно к траверсе или крышке коллектора посредством заклепок и винтов крепятся щеткодержатели, обеспечивающие правильность расположения и определенное усилие прижима к рабочей поверхности коллектора стартерных щеток.

Как правило, автомобили оснащаются механизмом принудительного ввода шестерни в зацепление с зубчатым венцом маховика. Во избежание разноса якоря после запуска двигателя внутреннего сгорания на валу начинается муфта свободного хода, передающая рабочее усилие от якоря к шестерне во время запуска и проскальзывающей, когда шестерню начинает вращать маховик двигателя.

Автомобильный стартер это электрический двигатель постоянного тока, от мощности которого зависит быстрота и эффективность запуска двигателя. Наличие безотказного, технически исправного и достаточно мощного стартера - обязательный залог надежного пуска мотора в любых климатических и температурных условиях.

Стартер

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
