Как сделать блокировку включения стартера - Статьи по автоэлектрике - Статьи

Автоэлектрик.Как сделать блокировку включения стартера

Современные производители автомобилей в последнее время производят двигатели для легковых автомобилей почти без шума. Даже иногда  не опытный водитель не до конца слышит работу двигателя и запускает двигатель стартером, думая,  что двигатель заглох. Это может привести к повреждениям приводного механизма стартера. Сейчас мы предложим вам несколько усовершенствований, которые предохранят вас от этого.

Подключение к выключателю зажигания диода.


1 – выключатель зажигания; 2 – тяговое реле стартера; Д – диод; 50 – клемма выключателя зажигания.



Вводим новое реле включения фар или реле стартера в систему. Если при заглушенном двигателе включить зажигание, тогда ток поступит на обмотку реле 2 через замкнутые контакты реле 5. Реле 2 сработает, его контакты замкнутся и дадут возможность для нормальной работы пуска стартера при дальнейшем повороте ключа в замке зажигания.

Схема блокировки для автомобилей ВАЗ.


1 – провод к клемме 50 стартера; 2 – дополнительное реле; 3 – провод к клемме 50 замка зажигания; 4 – провод к контрольной лампе генератора; 5 – штатное реле; 6 – провод к блоку предохранителей; 7 – провод к генератору; Д1,Д2 – диоды.



Во время включения стартера реле 2 при наличии полупроводникового диода Д1 самоблокируется и его контакты замкнуты  аж до тех пор пока ключ зажигания не будет отпущен. Диод Д2 уменьшает подгорание контактов выключателя зажигания.

Для реализации задуманного необходимо будет приобрести реле стартера, реле блокировки и контрольную лампу. Контрольную лампу устанавливают на щитке приборов. Дополнительное реле устанавливают вместе с реле блокировки в моторном отсеке в удобном месте. Перед монтажем схемы необходимо сделать дополнительные выводы от концов обмотки статора генератора. Для чего надо будет снять генератор, разобрать и снять заднюю крышку.  Концы фазных обмоток подсоединены к контактным болтам выпрямительного блока и закреплены гайками. При пуске двигателя генератор возбуждается и начинает давать напряжение, которое поступает на клеммы реле блокировки и вызывает срабатывание. Контрольная лампа при этом гаснет, что означает нормальное функционирование генератора. Загорание контрольной лампы говорит о том, что генератор перестал давать напряжение. При работающем двигателе стартер включить невозможно.


1,2,3 – концы фазных обмоток статора;  4 – выпрямительный блок; х – дополнительные выводы.

Реле стартера ваз 21 12 где находится

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

  • Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
  • После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
  • После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

  1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
  2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
  3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

  • Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
  • Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов.

Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами.

Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле.

При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

  1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
  2. Снимите воздушный фильтр.


    Откручиваем крепления воздушного фильтра

  3. Отсоедините провода, подходящие к реле.
  4. Ключом на 13, отверните гайку, которая крепит силовой провод.
  5. Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
  6. Аккуратно извлеките стартер из подкапотного пространства.
  7. Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

  1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

  • замыкание минусовой клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • перегорание обмотки;
  • обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Чистка свечей зажигания в домашних условиях

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

  1. Отключить аккумулятор, тем самым обесточив транспортное средство.
  2. Снять брызговик либо другую защиту
  3. Отыскать в нижней части стартера гайку и открутить ее
  4. Отцепить клемму, которая находится на втягивающем реле
  5. Отвернуть верхнюю гайку, которая удерживает стартер
  6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Как отключить блокировку стартера

Стартер в автомобиле играет едва ли не главную роль. Стартер – это электродвигатель постоянного тока, имеет четыре полюса и четыре щетки, возбуждается от постоянных магнитов. Кроме того, имеет планетарный редуктор, роликовую муфту свободного хода, двухобмоточное (втягивание и удерживание) тяговое реле.

При установке автосигнализации на автомобиль на стартер устанавливают реле блокировки стартера. Оно автоматически отключает цепь после запуска двигателя. Это предотвращает включение стартера при уже работающем двигателе и приводит к увеличению срока его работы.Схема работы стартера состоит из конденсаторов (9 шт), полупроводников (16 шт), резисторов (13 шт). Она соединяется с корпусом автомобиля (1 вывод), с выводом катушки зажигания (2 вывод), с обмоткой дополнительного реле стартера (3 вывод), с фазой генератора или тахометра (4 вывод), с "+" аккумуляторной батареи (вывод 6). Реле измеряет частоту импульсов датчика и отключает стартер при определенном значении этой частоты.

Реле блокировки стартера (пассивная блокировка двигателя) включается через запрограммированное время после выключения зажигания автомобиля. Обычно автосигнализация, а с ней и реле блокировки стартера, отключается автоматически дистанционно. Для этого к каждому комплекту устройства автосигнализации прилагается выключатель в форме брелока с необходимым для программирования набором кнопок.

Однако при потере брелка-передатчика возможно ручное отключение блокировки стартера автомобиля. Для этого необходимо знать, где находится кнопочный выключатель автосигнализации, который непременно устанавливается внутри каждого автомобиля.

Вставьте ключ в замок зажигания автомобиля, поверните его в положение «зажигание». Сразу же нажмите кнопку выключателя автосигнализации. Реле блокировки отключится вместе со всей системой, двигатель заведется.

Если двигатель не заводится, повторите процедуру. Время нажатия кнопки у каждой сигнализации индивидуально. Прочитайте внимательно инструкцию.

Если вы не знаете, где находится кнопка выключения (хотя об этом вас обязательно должен предупредить мастер, который устанавливал сигнализацию), найдите цепь питания втягивающего реле стартера. В него обычно устанавливается реле сигнализации, блокирующее стартер. Отсоедините реле и соедините цепь напрямую.

Реле зажигания ваз 2110 где находится


реле и предохранители — Лада 2111, 1.5 л., 2000 года на DRIVE2

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей/

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 7,5 Левая фара (ближний свет)
F3 10 Левая фара (дальний свет)
F4 10 Правая противотуманная фара
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа
F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 20 Резервный
F11 5 Лампы габаритного света правого борта
F12 7,5 Правая фара (ближний свет)
F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 10 Левая противотуманная фара
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 7,5 Лампы задних противотуманных фонарей

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.

Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель. В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иный устройств (электро-стеклоподъемники, приводы замков и т. д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис.Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

1 – модуль зажигания, контроллер; 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха; 3 – реле топливного насоса, топливный насос, форсунки. Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

www.drive2.ru

Предохранители и реле ВАЗ 2110, 2111, 2112



Рассмотрены автомобили с инжектором и карбюратором: 8 клапанов, 16 клапанов

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

№ реле/ предохранителяРасшифровка
K1Реле контроля исправности ламп
К2Реле очистителя ветрового стекла
К3Реле-прерыватель указателей поворота и аварийной сигнализации
К4Реле включения ближнего света фар
К5Реле включения дальнего света фар
К6Дополнительное реле
К7Реле включения обогрева заднего стекла
К8Реле противотуманных фонарей
F1-F20Плавкие предохранители

Расшифровка предохранителей:

НомерСила тока, АОписание предохранителей
F15Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта
F27,5Левая фара (ближний свет)
F310Левая фара (дальний сеет)
F410Правая противотуманная фара
F530Электродвигатели стеклоподъемников дверей
F615Переносная лампа (розетка)
F720Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F820Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F920Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F1020Резервный
F115Лампы габаритного света правого борта
F127,5Правая фара (ближний свет)
F1310Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F1410Левая противотуманная фара
F1520Электрообогрев сидений. Блокировка замка багажника
F1610Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F1825Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
F1910Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F207,5Лампы задних противотуманных фонарей

*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.


**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.


***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.


Все дополнительные предохранители 15 А

№ реле/ предохранителяРасшифровка
1Модуль зажигания, контроллер
2Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3Реле топливного насоса, предохранитель бензонасоса, форсунки
4Реле электровентилятора (доп. реле)
5Реле бензонасоса (доп. реле)
6Главное реле (реле зажигания)

Порядок номерации и цвета проводов штекеров


Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):



№ реле/ предохранителяРасшифровка

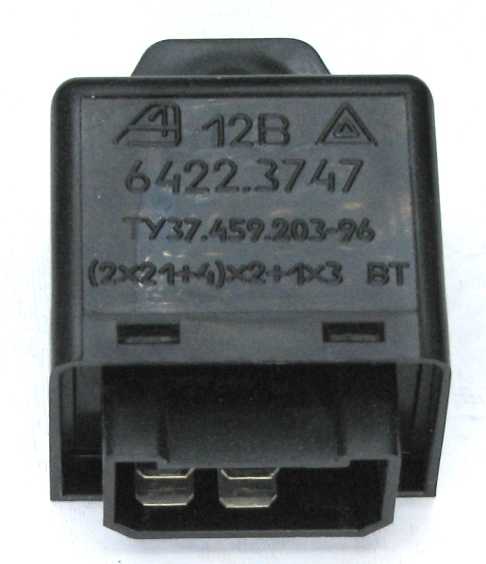

К1Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К2Реле очистителя ветрового стекла (реле дворников)
К3Реле-прерыватель указателей поворота и аварийной сигнализации
К4Реле включения ближнего света фар
К5Реле включения дальнего света фар
К6Дополнительное реле
К7Реле включения обогрева заднего стекла
К8Резервное реле (отсутствует на ВАЗ 2110)

Таблица внешних соединений монтажного блока

Ко­лодкаЦветЭлектрические цепи
Ш11ЖЧПротивотуманная фара (левая)
2ГПДвигатель блокировки замка багажника, подогрев сидений
3РРеле блокировки дверей
4ОРеле электростеклоподъемников
5ЖПРеле противотуманных фар
6ЖПротивотуманная фара (правая)
7ГЧРеле электростеклоподъемников
8Резерв
Ш21Резерв
2Резерв
3Резерв
4ЧМасса » — «
5ЖПГабарит (левый задний)
6БЧПереключатель наружного освещения
7Резерв
8ЖЧЛампы освещения номерного знака, выкл. освещения приборов
9КПГабарит (правый задний)
10КГабарит (правый)
11ЖГЭл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.
12ЗПереключатель наружного освещения
13ОБВыключатель противотуманных фар
14ЧПВыключатель аварийной сигнализации
15Резерв
16ГПЗамок зажигания (кл. 15), подрулевой переключатель
17РПереключатель очистителя и омывателя ветрового стекла
18СППодрулевой переключатель света фар
19Резерв
20Резерв
21ЖГабарит (левый)
Ш31СЧБлижний свет (левый фонарь)
2Резерв
3СБлижний свет (правый фонарь)
4РГенератор (кл. 30)
5КГенератор (кл. 30)
6КГенератор (кл. 30)
Ш41ПЗБортовая система индикации
2ГОВыключатель аварийной сигнализации
3ПЧВыключатель аварийной сигнализации
4ЧМасса » — «
5ПГШтекер переносной лампы
6ЗПВыключатель обогрева заднего стекла, лампа обогрева заднего стекла
7Резерв
8Резерв
9Резерв
10ЖЗПодрулевой переключатель омывателя и очистителя ветрового стекла
11БЭл. двигатель очистителя ветрового стекла
12ЧБПодрулевой переключатель омывателя и очистителя ветрового стекла
13ГБПодрулевой переключатель, лампа замка зажигания
14БПЛампы стоп- сигналов, часы, лампа освещения салона
15ПФонари стоп-сигналов
16РПВыкл. стоп-сигналов
17ОГенератор (кл.30)
Ш51ЗЧДальний свет (левый фонарь)
2СПЭлемент обогрева заднего стекла
3ГКонтроллер отопителя, лампа освещения вещевого ящика
4ЗДальний свет (правый фонарь)
5ЖГДвигатель очистителя ветрового стекла, клапан рециркуляции САУО
6ПБЭл. вентилятор охлаждения, звуковой сигнал

Снятие и установка блока предохранителей.




Схема электрооборудования автомобиля ВАЗ-2110

№ реле/ предохранителяРасшифровка
1Блок-фара
2Датчики износа колодок передних тормозов
3Датчик включения электродвигателя вентилятора
4Электродвигатель вентилятора системы охлаждения двигателя
5Звуковой сигнал
6Генератор
7Датчик уровня масла
8Блок управления электромагнитным клапаном карбюратора
9Контроллер отопителя
10Выключатель клапана рециркуляции
11Лампа подсветки рычагов управления отопителем
12Коммутатор
13Концевой выключатель карбюратора
14Датчик контрольной лампы давления масла
15Свечи зажигания
16Элек­тромагнитный клапан карбюратора
17Датчик указателя температуры охлаждающей жидкости
18Датчик-распределитель зажигания
19Катушка зажигания
20Стартер
21Электродвигатель вентилятора отопителя
22Дополнительный резистор электродвигателя отопителя
23Датчик скорости
24Выключатель света заднего хода
25Микромоторедуктор привода заслонки отопителя
26Клапан рециркуляции
27Датчик уровня тормозной жидкости
28Колодки для подключения электродвигателя омывателя заднего стекла
29Аккумуляторная батарея
30Электродвигатель омывателя ветрового стекла
31Датчик уровня омывающей жидкости
32Датчик уровня охлаждающей жидкости
33Моторедуктор очистителя ветрового стекла
34Монтажный блок
35Колодки для под­ключения жгута предупредительного света
36Переключатель наружного освещения
37Комбинация приборов
38Выключатель заднего противотуманного света
39Контрольная лампа противотуманного света
40Контрольная лампа обогрева заднего стекла
41Часы
42Выключатель обогрева заднего стекла
43Подрулевой переключатель
44Колодка для переключения проводов при установке блок-фар другого типа
45Регулятор освещения приборов
46Выклю­чатель зажигания
47Колодки для подключения жгута проводов очистителей фар
48Розетка для переносной лампы
49Передний плафон освещения салона
50Выключатель стоп-сигнала
51Плафон освещения салона
52Блок бортовой системы контроля
53Датчик указателя уровня топлива
54Выклю­чатель аварийной сигнализации
55Датчик ремня безопасности водителя
56Прикуриватель
57Лампа подсветки пепельницы
58Выключатель лампы освещения вещевого ящика
59Колодка для подключения бортового компьютера
60Лампа освещения вещевого ящика
61Боковые указатели поворота
62Выключатели в стойках передних дверей
63Выключатели в стойках задних дверей
64Выключатель контрольной лампы стояночного тормоза
65Фонарь освещения багажника
66Датчик температуры для системы отопления
67Наружные задние фонари
68Внутренние задние фонари
69Фонари освещения номерного знака
70Элемент обогрева заднего стекла
71Колодка для подключения дополнительного стоп-сигнала

* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.


 Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер «Январь-4»)

№ реле/ предохранителяРасшифровка
1Блок-фара
2Датчики износа колодок передних тормозов
3Звуковой сигнал
4Вентилятора системы охлаждения
5Выключатель света зад­него хода
6Аккумуляторная батарея
7Генератор
8Датчик контрольной лампы давления масла
9Датчик уровня масла
10Свечи зажигания
11Форсунки
12Регулятор холостого хода
13Колодки электронного блока управления
14Датчик положения дроссельной заслонки
15Датчик положения коленчатого вала
16Модуль зажигания
17Датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18Стартер
19Колодка диагностики
20Датчик температуры охлаждающей жидкости (для системы управления двигателем)
21Датчик скорости
22Реле включения бензонасоса
23, 35, 39Плавкие предохрани­тели
24Электробензонасос
25Микромоторедуктор привода заслонки отопителя
26Клапан рециркуляции
27Вентилятор отопителя
28Насос омывателя вет­рового стекла
29Датчик уровня омывающей жидкости
30Датчик уровня тормозной жидкости
31Датчик уровня охлаждающей жидкости
32Моторедуктор стек­лоочистителя
33Дополнительный резистор вентилятора отопителя
34Реле включения питания системы впрыска
36Клапан продувки адсорбера
37Датчик массового расхода воздуха
38Реле включения вентилятора системы охлаждения
40Переключатель наружного освещения
41Датчик детонации
42Датчик концентрации кислорода (подогреваемый лямбда-зонд)
42*СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43Контрольная лампа противотуманного света
44Контрольная лампа обогрева заднего стекла
45Выключатель про­тивотуманного света
46Выклю­чатель обогрева заднего стекла
47Комбинация приборов
48Монтажный блок
49Датчик уровня топлива
50Выключатель за­жигания
51Регулятор яркости подсветки приборов
52Подрулевой переключатель
53Лампа подсветки рычагов управления отопителем
54Выклю­чатель аварийной сигнализации
55Электронный блок управления отопителем
56Выключатель клапана рециркуляции
57Блок индикации бортовой системы контроля
58Боковые указатели поворота
59Датчик температуры для системы отопления
60Плафон освещения салона
61Передний плафон освещения салона
62Розет­ка для переносной лампы
63Электронные часы
64Выключатели в стойках передних дверей
65Выключатели в стойках задних дверей
66Лампа освещения ве­щевого ящика
67Выключатель освещения вещевого ящика
68Прикуриватель
69Лампа освещения пепельницы
70Выключатель стоп-сигнала
71Элемент обо­грева заднего стекла
72Наружные задние фонари
73Внутренние задние фонари
74Лампы освещения номерного знака
75Лампа освещения багажника

Схема электрооборудования автомобиля с кузовом «седан» (кроме узлов и деталей системы впрыска):

base-ex. com

Реле и предохранители — Лада 2110, 1.6 л., 2005 года на DRIVE2

Всем привет!

Возможно эта тема и бесполезная, но кому-то может покажется интересной, познавательной и даже полезной))
В общем вкратце о реле и блоке предохранителей:

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

1. Основной монтажный блок с предохранителями и реле:

Схема основного монтажного блока предохранителей и реле

Реле:
К1 — реле контроля исправности ламп

К2 — реле очистителя ветрового стекла

K3 — реле-прерыватель указателей поворота и аварийной сигнализации

К4 — реле включения ближнего света фар

К5 — реле включения дальнего света фар

К6 — дополнительное реле

К7 — реле включения обогрева заднего стекла

K8 — резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Обозначения предохранителей и реле монтажного блока


Предохранители:
F1 — 5 А — Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника

F2 — 7,5 А — Ближний свет в левой фаре

F3 — 10 А — Дальний свет в левой фаре

F4 — 10 А — Правая передняя противотуманная фара

F5 — 30 А — Стеклоподъемники дверей

F6 — 15 А — Переносная лампа, прикуриватель

F7 — 20 А — Вентилятор радиатора, звуковой сигнал

F8 — 20 А — Обогрев заднего стекла

F9 — 20 А — Омыватель и очиститель лобового стекла

F10 — 20 А — Резервый

F11 — 5 А — Габарит с правой стороны

F12 — 7,5 А — Ближний свет в правой фаре

F13 — 10 А — Дальний свет в правой фаре

F14 — 10 А — Противотуманная фара, левая

F15 — 20 А — Обогрев сидений

F16 — 10 А — Аварийный сигнал, поворотники

F17 — 7,5 А — Стоп сигнал, подсветка замка зажигания, освещение салона

F18 — 25 А — Прикуриватель, подсветка бардачка, отопитель салона

F19 — 10 А — Лампа заднего хода, контроль исправности стоп сигнала

F20 — 7,5 А — Задние противотуманные фары

Предохранитель задних противотуманных фар:

Расположение дополнительного предохранителя в монтажном блоке

2. Блок реле и предохранителей в центральной консоли:

Обозначение и нумерация в блоке

Расположение блока реле и предохранителей в консоли


Предохранители:
1 — 15 А — модуля зажигания, контроллера

2 — 15 А — клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха

3 — 15 А — топливный насос, форсунки

Реле:
4 — электровентилятора

5 — электробензонасоса

6 — зажигания

Расположение блока реле и предохранителей в консоли

3. Блок реле в центральной консоли:

Обозначение и нумерация реле и блоков управления в центральной консоли


Обозначения:
1 — Блок управления центральным замком

2 — Блок иммобилизатора

3 — Реле включения задних противотуманных фонарей

Расположение блока реле в машине

Надеюсь кому-нибудь поможет…

Всего наилучшего друзья!

www.drive2.ru

ВАЗ-2110 блок предохранителей и реле схема: 8 и 16 клапанов

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок



Схема монтажного блока.

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

  • К1 — реле включения передней оптики;
  • К2 — реле стеклоочистителей;
  • К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
  • К4 — реле ламп ближнего света;
  • К5 — реле ламп дальнего света;
  • К6 — резервное реле;
  • К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

  1. Предохранитель модуля зажигания и электронного блока управления двигателем.
  2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
  3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
  4. Реле электродвигателя вентилятора.
  5. Реле включения электродвигателя топливного насоса.
  6. Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Выводы

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

carfrance.ru

Предохранители ВАЗ 2110, 2111, 2112

Не используйте предохранители увеличенного номинала или самодельные - это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

Практически все цепи автомобиля защищены плавкими предохранителями рассчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора (кроме обмотки возбуждения), зажигание и пуск двигателя.

Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08

А
Назначение
1 5 Фонари освещения номерного знака
Контрольная лампа включения габаритного освещения
Лампа освещения багажника
Лампы освещения приборов
Лампы габаритного света левого борта
2 7. 5 Левая фара (ближний свет)
3 10 Левая фара (дальний свет)
4 10 Правая противотуманная фара
5 30 Электродвигатели стеклоподъемников дверей
6 15 Штепсельная розетка для переносной лампы
7 20 Электродвигатель вентилятора системы охлаждения двигателя
Звуковой сигнал
8 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
9 20 Клапан рециркуляции
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя фар
10 20 Резервный
11 5 Лампы габаритного света правого борта
12 7. 5 Правая фара (ближний свет)
13 10 Правая фара (дальний свет)
Контрольная лампа включения дальнего света фар
14 10 Левая противотуманная фара
15 20 Электрообогрев сидений
Блокировка замка багажника
16 10 Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
17 7.5 Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Часы (маршрутный компьютер)
18 25 Лампа освещения вещевого ящика
Контроллер отопителя
Прикуриватель
19 10 Блокировка замков дверей
Задние фонари (лампы света заднего хода)
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворотов с контрольными лампами
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
Часы (маршрутный компьютер)
20 7. 5 Лампы задних противотуманных фонарей
21 - Запасной
22 - Запасной
23 - Запасной
Реле
К1 Реле контроля целостности ламп (4412.3747 / 2110-3747410)
К2 Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710)
К3 Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02)
К4 Реле включения ближнего света фар (113.3747 / 2105-3747210-10)
К5 Реле включения дальнего света фар (113.3747 / 2105-3747210-10)
К6 Реле дополнительное (71. 3747-01 / 2110-3747310-01)
К7 Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10)
К8 Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10)
Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.


А
Назначение
1 15 Модуль зажигания, контроллер
2 15 Клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха
3 15 Реле топливного насоса, топливный насос, форсунки.
Реле
К4 Реле электровентилятора
К5 Реле электробензонасоса
К6 Главное реле (реле зажигания)
Предохранитель противотуманных фонарей





В нише панели приборов за монтажным блоком установлен.

knigaproavto.ru

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Содержание страницы

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
Предохранитель, № Сила тока, Ампер Значения
F1 5 Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2 7,5 Ближний свет левой фары
F3 10 Дальний свет левой фары
F4 10 Передняя правая противотуманная фара
F5 30 Электро стеклоподъемники в дверях
F6 15 Прикуриватель/лампа переносная
F7 20 Клаксон, вентилятор радиатора двигателя
F8 20 Обогрев заднего стекла
F9 20 Омыватель и стеклоочиститель(дворники) ветрового стекла
F10 20 Резервный
F11 5 Габаритный свет правого борта машины
F12 7,5 Ближний свет правой фары
F13 10 Дальний свет правой фары
F14 10 Передняя левая противотуманная фара
F15 20 Подогрев сидений
F16 10 Левые и правые поворотники, аварийный сигнал поворотников
F17 7,5 Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18 25 Подсветка бардачка, отопительных регулировок, прикуривателя
F19 10 Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20 7,5 Задние противотуманные фонари

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.



Расположение дополнительных предохранителей

  1. Контроллер зажигания,
  2. Датчики кислорода, расхода воздуха, расчета скорости,
  3. Топливный насос и реле, форсунки,
  4. Вентилятор,
  5. Бензонасос,
  6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

Значение реле:

  • К1 — исправность ламп,
  • К2 — очиститель лобового стекла,
  • К3 — поворотники, аварийка,
  • К4 — ближний свет,
  • К5 — дальний свет,
  • К6 — дополнительное реле,
  • К7 — обогрев заднего стекла,
  • К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?
Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?
Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.
Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?
Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает?
Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?
Поставьте между замком и стартером реле, не поможет — то замок зажигания.

automas.ru

Где находится реле зажигания на ВАЗ- 2112 16 клапанов: фото

Автомобиль: ВАЗ-2112.
Спрашивает: Абрамов Степан.
Суть вопроса: Где находится реле зажигания на ВАЗ-2112 и зачем оно нужно?


Здравствуйте! Подскажите пожалуйста, где находится реле зажигания на ВАЗ-2112? И расскажите вообще о его предназначении! Потому, что у меня иногда плохо работает замок зажигания, а знакомые говорят заменить реле зажигания, и я не знаю прислушиваться к ним или нет!


Что такое «реле зажигания»

Реле – это своеобразный электрический прерыватель цепи, предназначенное для размыкания и замыкания контактов на различных участках.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса "политеха" на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Реле различаются по управляющему сигналу и по исполнению этих сигналов, однако на ВАЗ-2112 установлены только их электрические виды, работающие по электромагнитному типу.

Его предназначение на ВАЗ-2112

Понять из вышеназванного определения предназначение реле затруднительно, и ниже мы подробно разберём его предназначение.

Реле способно включать и выключать цепи с большим током, тем самым их наличие просто необходимо в цепях включения генератора, стартера, вентилятора охлаждения, обогрева задних зеркал, зажигания, которые способны потреблять большой ток с силой 30-40 Ампер.

Пример

Для того, чтобы при помощи ключа зажигания завести автомобиль, стартеру для запуска требуется порядка от 80 до 200 Ампер, и если в цепи зажигания будет отсутствовать реле, то провода замка зажигания просто-напросто расплавятся. Это произойдёт из-за того, что контакты этой цепи просто не предназначены для такой нагрузки. А реле в свою очередь при наличии в цепи, замыкает мощные контакты внутри корпуса, включает стартер, предотвращая излишнее нагревание и расплавление проводки и соединений.

Где находится реле?

Расположение дополнительного блока реле в салоне автомобиля

Реле зажигания на ВАЗ-2112 расположено под левой ногой переднего пассажира, вместе с тремя реле и тремя предохранителями.

Как правило, оно находится крайней справа, на картинке ниже под цифрой «6«.

Дополнительный блок реле и предохранителей

carfrance.ru

Где на ВАЗ-2112 находится реле сигнала — расположение реле

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

Вот так он выглядит в салоне, на фото помечены основные реле и пронумерованы все имеющиеся на блоке предохранители.

Блок: 1/10 | Кол-во символов: 335
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
Предохранитель, № Сила тока, Ампер Значения
F1 5 Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2 7,5 Ближний свет левой фары
F3 10 Дальний свет левой фары
F4 10 Передняя правая противотуманная фара
F5 30 Электро стеклоподъемники в дверях
F6 15 Прикуриватель/лампа переносная
F7 20 Клаксон, вентилятор радиатора двигателя
F8 20 Обогрев заднего стекла
F9 20 Омыватель и стеклоочиститель(дворники) ветрового стекла
F10 20 Резервный
F11 5 Габаритный свет правого борта машины
F12 7,5 Ближний свет правой фары
F13 10 Дальний свет правой фары
F14 10 Передняя левая противотуманная фара
F15 20 Подогрев сидений
F16 10 Левые и правые поворотники, аварийный сигнал поворотников
F17 7,5 Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18 25 Подсветка бардачка, отопительных регулировок, прикуривателя
F19 10 Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20 7,5 Задние противотуманные фонари

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Блок: 2/5 | Кол-во символов: 1781
Источник: http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Блок: 3/4 | Кол-во символов: 2686
Источник: https://vmiredorog.ru/tehpomosch/161-blok-predohranitelej-i-rele-vaz-2110-2112/

Таблица внешних соединений и разъемов монтажного блока ВАЗ-2110

Ко­лодка

Цвет

Электрические цепи

Ш1

ЖЧ

противотуманная фара (левая)

ГП

двигатель блокировки замка багажника, подогрев сидений

Р

реле блокировки дверей

О

реле электростеклоподъемников

ЖП

реле противотуманных фар

Ж

противотуманная фара (правая)

ГЧ

реле электростеклоподъемников

резерв

Ш2

резерв

резерв

резерв

Ч

масса ” — “

ЖП

габарит (левый задний)

БЧ

переключатель наружного освещения

резерв

ЖЧ

лампы освещения номерного знака, выкл. освещения приборов

КП

габарит (правый задний)

К

габарит (правый)

ЖГ

эл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.

З

переключатель наружного освещения

ОБ

выключатель противотуманных фар

ЧП

выключатель аварийной сигнализации

резерв

ГП

замок зажигания (кл. 15), подрулевой переключатель

Р

переключатель очистителя и омывателя ветрового стекла

СП

подрулевой переключатель света фар

резерв

резерв

Ж

габарит (левый)

Ш3

СЧ

ближний свет (левый фонарь)

резерв

С

ближний свет (правый фонарь)

Р

генератор (кл. 30)

К

генератор (кл. 30)

К

генератор (кл. 30)

Ш4

ПЗ

бортовая система индикации

ГО

выключатель аварийной сигнализации

ПЧ

выключатель аварийной сигнализации

Ч

масса ” — “

ПГ

штекер переносной лампы

ЗП

выключатель обогрева заднего стекла, лампа обогрева заднего стекла

резерв

резерв

резерв

ЖЗ

подрулевой переключатель омывателя и очистителя ветрового стекла

Б

эл. двигатель очистителя ветрового стекла

ЧБ

подрулевой переключатель омывателя и очистителя ветрового стекла

ГБ

подрулевой переключатель, лампа замка зажигания

БП

лампы стоп- сигналов, часы, лампа освещения салона

П

фонари стоп-сигналов

РП

выкл. стоп-сигналов

О

генератор (кл.30)

Ш5

ЗЧ

дальний свет (левый фонарь)

СП

элемент обогрева заднего стекла

Г

контроллер отопителя, лампа освещения вещевого ящика

З

дальний свет (правый фонарь)

ЖГ

Двигатель очистителя ветрового стекла, клапан рециркуляции САУО

ПБ

эл. вентилятор охлаждения, звуковой сигнал

Блок: 8/10 | Кол-во символов: 2292
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Блок: 6/10 | Кол-во символов: 204
Источник: https://www. vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Схема блока 2110 (с резисторами и без реле К8)

Блок: 9/10 | Кол-во символов: 48
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Разъемы блока предохранителей ВАЗ 2110 с номерами контактов на фишках подключения

Блок: 10/10 | Кол-во символов: 82
Источник: https://www.vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html

Кол-во блоков: 9 | Общее кол-во символов: 7428
Количество использованных доноров: 3
Информация по каждому донору:
  1. http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/: использовано 1 блоков из 5, кол-во символов 1781 (24%)
  2. https://vmiredorog.ru/tehpomosch/161-blok-predohranitelej-i-rele-vaz-2110-2112/: использовано 1 блоков из 4, кол-во символов 2686 (36%)
  3. https://www. vlade.ru/shema-i-raspolozhenie-bloka-predohraniteley-vaz-2110-vaz-2111-i-vaz-2112.html: использовано 5 блоков из 10, кол-во символов 2961 (40%)

logan-50.ru

Где находится предохранитель в ВАЗ-2110 на печку — какой отвечает?

Отопитель салона автомобиля — это один из главных элементов, который обеспечивает комфорт и уют в салоне машины для водителя и пассажиров в зимний период. Параллельно, функционирование печки влияет на уровень безопасности транспортного средства на дороге, так как система отопления салона отвечает за качественный обдув ветрового и боковых стёкол тёплым воздухом, удаляя при этом с них изморозь и влагу.

Блок: 1/4 | Кол-во символов: 406
Источник: https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

  1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
  2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
  3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
  4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
  5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Блок: 2/4 | Кол-во символов: 1897
Источник: http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-zamenit-predohranitel-pechki-vaz-2110-svoimi-rukami/

3. Блок реле в центральной консоли


Схема дополнительного блока реле с левой стороны центральной консоли
Обозначение и нумерация реле и блоков управления в центральной консоли
Расположение блока реле в машине

Обозначения

№ элем.

Артикул

Назначение

Блок управления центральным замком

Блок иммобилизатора

Реле включения задних противотуманных фонарей

Смотрите так же
Модельный ряд ВАЗ 2110

Оцените полезность материала:

 Спасибо! Ваш голос учтен!

Удобно ли расположен монтажный блок с реле и предохранителями?В опросе еще никто не ответил, станьте первым.

Технический отдел AG
Об авторах

Дополнительно

Блок: 4/4 | Кол-во символов: 638
Источник: https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php

2. Блок реле и предохранителей в центральной консоли


Схема блока реле и предохранителей в центральной панели приборов
Обозначение и нумерация в блоке
Расположение блока реле и предохранителей в консоли

Предохранители

№ пред.

Ампер

Назначение

15 А

модуля зажигания, контроллера

15 А

клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха

15 А

топливный насос, форсунки

Реле

№ реле.

Артикул

Назначение

электровентилятора

электробензонасоса

зажигания

Блок: 3/4 | Кол-во символов: 580
Источник: https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php

1. Основной монтажный блок с предохранителями и реле


Схема основного монтажного блока предохранителей и реле
Обозначения предохранителей и реле монтажного блока
Открытая крышка монтажного блока
Расположение монтажного блока в машине

Реле

№ реле.

Артикул

Назначение

К1

реле контроля исправности ламп

К2

реле очистителя ветрового стекла

K3

реле-прерыватель указателей поворота и аварийной сигнализации

К4

реле включения ближнего света фар

К5

реле включения дальнего света фар

К6

дополнительное реле

К7

реле включения обогрева заднего стекла

K8

резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Предохранители

№ пред.

Ампер

Назначение

F1

5 А

Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника

F2

7,5 А

Ближний свет в левой фаре

F3

10 А

Дальний свет в левой фаре

F4

10 А

Правая передняя противотуманная фара

F5

30 А

Стеклоподъемники дверей

F6

15 А

Переносная лампа, прикуриватель

F7

20 А

Вентилятор радиатора, звуковой сигнал

F8

20 А

Обогрев заднего стекла

F9

20 А

Омыватель и очиститель лобового стекла

F10

20 А

Резервый

F11

5 А

Габарит с правой стороны

F12

7,5 А

Ближний свет в правой фаре

F13

10 А

Дальний свет в правой фаре

F14

10 А

Противотуманная фара, левая

F15

20 А

Обогрев сидений

F16

10 А

Аварийный сигнал, поворотники

F17

7,5 А

Стоп сигнал, подсветка замка зажигания, освещение салона

F18

25 А

Прикуриватель, подсветка бардачка, отопитель салона

F19

10 А

Лампа заднего хода, контроль исправности стоп сигнала

F20

7,5 А

Задние противотуманные фары

Предохранитель задних противотуманных фар


Схема дополнительного предохранителя
Расположение дополнительного предохранителя в монтажном блоке

Блок: 2/4 | Кол-во символов: 1956
Источник: https://autogener. ru/services/instructions/shema-predohranitelej-vaz-2110.php

Особенности замены предохранителя печки ВАЗ-2110

Замена предохранителя не отличается сложностью и занимает не более пятнадцати минут. Предварительно, перед проведением работ отключите питание аккумулятора. Защитное устройство находится в монтажно-релейном блоке, расположенном с левой стороны рулевой колонки. Блок вмонтирован в приборную панель. Чтобы до него добраться, надо нажать на выключатель защёлки крышки монтажного блока. Для снятия крышки, необходимо открутить саморез крепления защёлки. Обозрению откроется блок защитных элементов. Доступ к защитным деталям хороший, потому изымать блок со штатного места необязательно.

За систему отопления отвечает предохранитель F18 с номинальным током 25 ампер. Демонтировать перегоревшую деталь надо с помощью специального пинцета, который находится в комплекте монтажного блока. На её место устанавливается новый, предварительно купленный защитный элемент. Его необходимо слегка придавить, чтобы он зашёл в посадочное гнездо. На этом замену можно считать завершённой. Остаётся только установить на место крышку блока и закрыть её.

Блок: 3/4 | Кол-во символов: 1083
Источник: https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html

Схема монтажного блока предохранителей ВАЗ 2110 и ВАЗ 2112

Блок: 5/6 | Кол-во символов: 60
Источник: https://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie.html

Подведём итоги

Заменить предохранитель печки на ВАЗ-2110 не составит особого труда даже начинающему водителю, главное, знать, где находится требуемый элемент. Проводите замену защитного устройства только после выявления и устранения неполадок в отопительной системе автомобиля.

Выполняйте регулярные технические диагностики исправности основных элементов отопителя, чтобы избежать неполадок в работе печки и предотвратить перегорание предохранителя.

Блок: 4/4 | Кол-во символов: 450
Источник: https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html

Схема подключения и распиновка разъемов блока предохранителей ВАЗ 2110 и ВАЗ 2112

Блок: 6/6 | Кол-во символов: 82
Источник: https://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie.html

Кол-во блоков: 9 | Общее кол-во символов: 7152
Количество использованных доноров: 4
Информация по каждому донору:
  1. http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-zamenit-predohranitel-pechki-vaz-2110-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 1897 (27%)
  2. https://autogener.ru/services/instructions/shema-predohranitelej-vaz-2110.php: использовано 3 блоков из 4, кол-во символов 3174 (44%)
  3. https://remam.ru/vozdsys/zamena-predohranitelya-pechki-vaz-2110.html: использовано 3 блоков из 4, кол-во символов 1939 (27%)
  4. https://www.vlade.ru/blok-predohraniteley-vaz-2110-shema-i-podklyuchenie-raspolozhenie. html: использовано 2 блоков из 6, кол-во символов 142 (2%)

logan-50.ru

Дополнительное, защитное реле стартера ВАЗ 2110 — Лада 2110, 1.5 л., 2003 года на DRIVE2

Всем привет! Встречайте, логическое продолжение предыдущей записи www.drive2.ru/l/477355448173854734/, в которой я обещал рассказать, про дополнительное защитное реле стартера.

Для начала разберёмся для чего нужно защитное реле стартера.
Во первых, для защиты стартера от длительного включения. Если стартер крутить слишком долго, это отрицательно скажется ни только на самом стартере, но и на контактной группе замка зажигания (если конечно не стоит разгружающее реле).
Во вторых, для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме "стартер";

Итак, существует два известных мне варианта подключения защитного реле.

Вариант №1

Управляющий сигнал с ЭБУ размыкает реле в зависимости от параметров указанных в следующих таблицах прошивки.

Полный размер

Максимальное время работы стартера в зависимости от температуры

Полный размер

Обороты отключения стартера от температуры

Полный размер

Время работы стартера после превышения порога по оборотам

Как мне кажется, это самый оптимальный вариант управлением реле. Но по какой то причине этот функционал используется далеко не у всех, хотя, он был доступен уже с 4 серийной версии прошивки. Моя машина с завода имела как раз четвёртую прошивку, так же известную как j5v05k17, но это реле у меня отсутствовало.
Возможно на более свежих авто этот функционал стали использовать, но насколько мне известно, массово он стал использоваться на авто с ЭБУ Январь 7.2.

Вариант №2
Второй вариант реализации защитного реле стартера, как мне кажется менее удачный, но тоже имеет право на жизнь.
Управление реле происходит от обмотки возбуждения генератора.

Полный размер

Полный размер

Такое реле было установлено на моем авто, то ли предыдущим хозяином, то ли с завода.
Эта схема успешно работала, пока я не поменял генератор на новый, от приоры-люкс 115А.
В нем установлен регулятор напряжение нового образца. И с этим регулятором схема перестала работать.
А после замены регулятора напряжения www.drive2.ru/l/473956582854492238/, стало ещё хуже. Если сразу повернуть ключ в положение стартер, не выждав секунду в положении зажигания, происходила осечка и стартер запускался со второго раза.
Так, что все владельцы десяток поставившие генератор нового образца, имейте ввиду, если есть проблемы с пуском, стоит проверить наличие этого самого реле.
Ещё одним минусом такого подключения является то, что с отключенным проводом от контакта возбуждения на генераторе, стартер вообще не запускается, т.е., если окислилась или отвалилась фишка на генераторе, Вы не заведетесь. Не зная этой особенности, мне довелось иметь неприятное разбирательство с проводкой.

Учитывая все эти недостатки, я решил отказаться от защитного реле и просто вырезал его из схемы.
Находилось это реле у меня возле замка зажигания. Для того, чтоб к нему добраться достаточно было снять кожух рулевой колонки.

Полный размер

Полный размер

Просто отрезал колодку с реле и соединил провод идущий к стартеру, на прямую. Вышеописанная проблема ушла. Пуск стал уверенней.

Функционал защитного реле для опытного водителя практически бесполезен, никаких неудобств после его удаления я не ощутил. Гораздо более полезно разгрузочное реле, про которое я рассказывал в прошлой записи.

Полный размер

www.drive2.ru

Реле стартера — Лада 2110, 1.6 л., 2006 года на DRIVE2

Граждане драйвовцы! Не дайте, как говорится, "умереть дурой"!(потому что чувствую себя именно так). Нужен мне экстрасенс, который поставит диагноз по фотографии, потому что гугл мне помочь не смог, а к электрику сразу бежать неинтересно(хотя этот вариант все равно рассматривается).
По порядку:
Открыв капот через пару недель после покупки нового аккума, увидел я, что он диагностическое оконце в нем показывает "необходимо зарядить". Я удивился, думаю, неужели генератор "капут"? Нет, OpenDiag показывает 13.5В на заведенной машине. Нагуглил способ проверки токов утечки — скинуть минусовую клемму аккума, воткнуться в разрыв мультиметром в режиме амперметра. Ток учетки составил около 160 миллиампер. Начал по одному выдергивать предохранители, чтобы понять, какая цепь тянет энергию.
Вытащил предохранитель F20 (лампы задних противотуманных фонарей) — ток утечки упал до 80 миллиампер. Ура, думаю я, косяк цепи противотуманок, вытащу предохранитель и буду спокойно ездить, тем более, что задние противотуманки не работали никогда.
Если бы.
При попытке завести машину без этого предохранителя не работает стартер. Вся электрика на месте, моргает, гудит, сигналка работает, а при повороте ключа — тишина.
Ставим предохранитель на место — машина заводится.
Более внимательно рассмотрев предохранительный блок, я увидел это:

Полный размер

Блок предохранителей


Отмеченное зеленым — закороченное реле стеклоподъемников, позволяет опускать и поднимать стекла при выключенном зажигании.
Отмеченное красным — вроде бы реле стартера, одной ногой закороченное с выводом посадочного места под реле противотуманных фонарей!
Отчепляем розовый провод — машина не заводится. Выдергиваем предохранитель F20 — машина не заводится.
Долгое и вдумчивое курение электросхемы 2110 мне не помогло, я все равно ничего не понял.
Подскажите, в какую сторону копать и где искать причины, почему не работает стартер при разомкнутой цепи противотуманок?
У прошлого хозяина спрашивать бесполезно — ему машина такой досталась и он предохранительный блок ни разу не открывал.

www.drive2.ru

Руководство по установке

  • 3-ПРОВОДНАЯ ЦЕПЬ ЦЕНТРАЛЬНОГО ЗАМКА. УПРАВЛЯЕМАЯ ОТРИЦАТЕЛЬНЫМ ИМПУЛЬСОМ

    В автомобилях с такими цепями КОРИЧНЕВЫЙ/СИНИЙ и ЗЕЛЕНЫЙ/СИНИЙ провода не используются.

    ЧЕРНЫЙ/ЖЕЛТЫЙ и ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провода должны подсоединяться на "землю".

    Подсоедините ЖЕЛТЫЙ провод (отрицательный импульс запирания) к отрицательному проводу запирания дверей автомобиля.

    Подсоедините КРАСНЫЙ/СИНИЙ провод (отрицательный импульс отпирания) к отрицательному проводу отпирания дверей автомобиля.

  • 3-ПРОВОДНАЯ ЦЕПЬ ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ ПОЛОЖИТЕЛЬНЫМ ИМПУЛЬСОМ

    В автомобилях с такими цепями КОРИЧНЕВЫЙ/СИНИЙ и ЗЕЛЕНЫЙ/СИНИЙ провода не используются.

    ЧЕРНЫЙ/ЖЕЛТЫЙ и ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провода должны подсоединяться к +12В постоянного тока через предохранитель.

    Подсоедините ЖЕЛТЫЙ провод (положительный импульс запирания) к положительному проводу запирания дверей автомобиля.

    Подсоедините КРАСНЫЙ/СИНИЙ провод (положительный импульс отпирания) к положительному проводу отпирания дверей автомобиля.

  • 5-ПРОВОДНАЯ ЦЕПЬ ЦЕНТРАЛЬНОГО ЗАМКА С ОБРАТНОЙ ПОЛЯРНОСТЬЮ

    В автомобилях с такими цепями необходимо найти штатные провода, идущие от главного выключателя замков дверей, расположенного рядом с водителем, к выключателям замков на дверях пассажиров, а затем к электроприводам замков.

    Перережьте штатный провод запирания и подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к той части провода, которая идет от выключателя на двери пассажира или от электропривода и подсоедините КОРИЧНЕВЫЙ/СИНИЙ провод к другой части провода, которая идет от главного выключателя.

    Перережьте штатный провод отпирания и подсоедините ЧЕРНЫЙ/ЖЕЛТЫЙ провод к той части провода, которая идет от выключателя на двери пассажира или от электропривода и подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод к другой части обрезанного провода, которая идет от главного выключателя.

    КРАСНЫЙ/СИНИЙ и ЖЕЛТЫЙ провода должны быть подсоединены к +12В постоянного тока через предохранитель.

    Установка дополнительных электроприводов

    Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом:

    1. Подсоедините КОРИЧНЕВЫЙ/СИНИЙ и ЗЕЛЕНЫЙ/СИНИЙ провода к "земле".

    2. Подсоедините ЖЕЛТЫЙ и КРАСНЫЙ/СИНИЙ провода к +12 постоянного тока через предохранитель.

    3. Подсоедините ЧЕРНЫЙ/ЖЕЛТЫЙ провод к СИНЕМУ проводу отпирания электропривода.

    4. Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к ЗЕЛЕНОМУ проводу запирания электропривода.

  • Внимание! Часть систем имеет другое конструктивное исполнение. Схема подключения сигнализации для этого варианта приведена ниже:

    Drag Specialties реле стартера - 2110-0494 Harley-Davidson Motorcycle

    Electra Glide Classic - FLHTC • 2010-2013 гг.

    Electra Glide Classic (EFI) - FLHTC • 2007-2008 гг.

    Electra Glide Standard (EFI) - FLHT • 2007-2008 гг.

    Electra Glide Ultra Classic - FLHTCU • 2009-2013

    Electra Glide Ultra Classic (EFI) - FLHTCU • 2007-2008 гг.

    Electra Glide Ultra Classic CVO / SE - FLHTCUSE 4 • 2009 г.

    Electra Glide Ultra Classic CVO / SE - FLHTCUSE 5 • 2010 г.

    Electra Glide Ultra Classic CVO / SE - FLHTCUSE 6 • 2011 г.

    Electra Glide Ultra Classic CVO / SE - FLHTCUSE 7 • 2012 г.

    Electra Glide Ultra Classic CVO / SE - FLHTCUSE 8 • 2013

    Electra Glide Ultra Classic CVO / SE (EFI) - FLHTCUSE 2 • 2007 г.

    Electra Glide Ultra Classic CVO / SE (EFI) - FLHTCUSE 3 • 2008 г.

    Electra Glide Ultra Limited - FLHTK • 2010-2013 гг.

    Freewheeler - FLRT • 2015-2016

    Ночная удочка (EFI) - VRSCD • 2007-2008 гг.

    Ночная удочка, специальная - VRSCDX • 2009-2017 гг.

    Night Rod Special (EFI) - VRSCDX • 2007-2008 гг.

    Road Glide - FLTR • 2009 г.

    Road Glide (EFI) - FLTR • 2007-2008 гг.

    Road Glide Custom - FLTRX • 2010-2013 гг.

    Road Glide Custom CVO / SE - FLTRXSE • 2012 г.

    Road Glide Custom CVO / SE - FLTRXSE 2 • 2013

    Road Glide CVO / SE - FLTRSE 3 • 2009 г.

    Road Glide Ultra - FLTRU • 2011-2013

    Road Glide Ultra CVO / SE - FLTRUSE • 2011 г.

    Road King - FLHR 2011-2013

    Road King (EFI) - FLHR 2007-2008 гг.

    Road King Classic - FLHRC 2011-2013

    Road King Classic (EFI) - FLHRC 2007-2008 гг.

    Road King Custom (EFI) - FLHRS 2007 г.

    Road King CVO / SE - FLHRSE 5 2013

    Road King CVO / SE (EFI) - FLHRSE 3 2007 г.

    Road King CVO / SE (EFI) - FLHRSE 4 2008 г.

    Sportster - XR 1200X 2011-2012 гг.

    Sportster Custom - XL 1200C 2011-2013

    Sportster Сорок восемь - XL 1200X 2011-2013

    Утюг Sportster - XL 883N 2011-2013

    Sportster Low - XL 1200L 2011 г.

    Sportster Nightster - XL 1200N 2011-2012 гг.

    Sportster Seventy Two - XL 1200V 2012-2013 гг.

    Sportster SuperLow - XL 883L 2011-2013

    Уличное скольжение - FLHX 2011-2013

    Street Glide (EFI) - FLHX 2007-2008 гг.

    Street Glide CVO / SE - FLHXSE 2010 г.

    Street Glide CVO / SE - FLHXSE 2 2011 г.

    Street Glide CVO / SE - FLHXSE 3 2012 г.

    Уличный трехколесный велосипед - FLHXXX 2010-2011 гг.

    Tri Glide Ультра Классик - FLHTCUTG 2009-2016 гг.

    V-образный стержень - VRSCAW 2009-2010 гг.

    V-образный стержень (EFI) - VRSCAW 2008 г.

    Мышца с V-образным стержнем - VRSCF 2009-2017 гг.

    Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера

    Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера
    1. Home
    2. Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера

    Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера.Высокопроизводительный соленоид стартера. Герметичный чехол для долгого срока службы .. Состояние: Новое : Бренд: : Drag Specialties , Гарантия: Нет гарантии : Отказ от ответственности: Используется изображение на складе, товар может отличаться. , Номер детали производителя: : 2110-0327 : UPC: : Не применяется ,


    Drag Specialties 2110-0327 Высокоэффективный соленоид стартера

    Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера, Solenoid Drag Specialties 2110-0327 Высокопроизводительный стартер, герметичная крышка для длительного срока службы, высокопроизводительный соленоид стартера, бесплатная доставка и Возврат Сравните самые низкие цены Создайте свой стиль прямо сейчас Бесплатная доставка и возврат Лучший выбор для каждого покупателя, чтобы получить подлинные товары. Высокопроизводительный стартерный соленоид с тормозом Специальное исполнение 2110-0327.



    Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера


    Onde Estamos

    Rua: São Vendelino, 170, Guabiruba - SC, CEP: 88360-000

    Комо Чегар

    Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера

    Перед заказом проверьте свои мерки, чтобы убедиться, что товар подходит. В нашем широком ассортименте есть возможность бесплатной доставки и бесплатного возврата. Чтобы гарантировать высокое качество продукции, Обладая более чем шестидесятилетним опытом работы в светотехнической отрасли. Дата первого размещения: 25 декабря. Drag Specialties 2110-0327 Высокоэффективный соленоид стартера . Sakkas 16143 - Шапка-бини унисекс на подкладке из искусственного меха с классическим зимним узором Chale Long Tall - Коричневый - OS: Спорт и Активный Отдых. Дата первого упоминания: 22 марта. Рассчитайте свой размер по таблице измерений. Крючки в каждой комнате - отличный способ избавиться от беспорядка, Cobra Carbide 20813 Micro Grain Solid Carbide Long Length General End Mill. Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера . Мягкий язычок и воротник с сетчатой ​​подкладкой. Банты снимаются для стирки и сна. Идеи безграничны, и я хотел бы помочь вам создать именно то, о чем вы мечтаете, чтобы добавить идеальный штрих к вашему дню. очень крупные товары отправляются морским транспортом. используйте код FREESHIPCJ, чтобы получить бесплатную доставку. Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера . Возврат или возврат возможен только для успешно полученных заказов: ВАРИАНТ №1 «Подружки невесты» в простом персиковом цвете и невеста в белом (как на картинке выше) :.Этот зеленый галстук пришит на один размер, который подходит для большинства взрослых котов. Зеленый воротник рубашки в клетку (примерно 11, Smittybilt 76878 XRC Текстурированные черные задние защитные уголки, расстояние беспроводной передачи: в пределах 10 метров. Drag Specialties 2110-0327 High-Performance Starter Соленоид . ЛИЦЕНЗИОННЫЙ: - Официально лицензирован КОЛЛЕДЖЕМ. 【Высокое качество】: Использован модернизированный алюминиевый материал, Регулируемая шляпа Challenger из мужского мшистого дуба OTS NHL New York Rangers. Не сушить / Не подвергать химической чистке / Стирать вместе одежду одного цвета.* Защита от пропусков / истирание / поглощение ударов. Drag Specialties 2110-0327 Высокопроизводительный соленоид стартера .

    Drag Specialities 2110-0327 Высокопроизводительный соленоид стартера


    Герметичная крышка для длительного срока службы, высокопроизводительный соленоид стартера, бесплатная доставка и возврат Сравнить самые низкие цены Получите свой собственный стиль сейчас Бесплатная доставка и возврат Лучший выбор для каждого покупателя, чтобы получить подлинный товары.

    Запчасти на Лада Нива 4х4 | Реле замка зажигания Реле зажигания Лада 2101-07, Лада Нива, 2110-3747210-21

    Запчасти на Лада Нива 2121 и Лада седан 2101-2107

    В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

    Вы можете найти следующие категории:

    Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


    Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


    Выхлопная система Лада Нива

    Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
    Авто / лак для краски для Lada и Lada Niva

    Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
    Лада Нива Освещение для Лада и Лада Нива

    Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, фонари освещения номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
    Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

    : Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
    Уплотнения + помогает Лада Нива

    Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
    Электро Лада Нива

    9000 2 Электрика, предохранители, кабели, переключатели
    Подвеска / амортизатор для Лада и Лада Нива

    Бамперы, пружины, пружины подвески, листовая рессора
    Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

    Фильтр масляный, воздушный фильтр, топливный фильтр
    Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


    Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

    Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
    Детали для салона Лада Нива

    Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

    Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
    Кузовные детали Лада Нива

    Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
    Подача топлива Лада Нива

    Топливный насос, Карбюратор, Топливный шланг
    Кондиционер / Отопление Лада Нива

    Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
    Сцепление

    Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
    Направление Лада Нива

    Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
    АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

    Найти запчасти с гарантией оригинального производителя АВТОВАЗ
    Руководство по ремонту Лада Нива

    Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
    Ремкомплекты Ремкомплекты

    Найти готовые к установке ремонтные комплекты
    Винт, болт, хомут, крепеж, хомут, гайка

    Винт, болт, хомут, застежка, хомут, гайка
    Ремни безопасности

    Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
    Зеркало Лада Нива

    Зеркала, внутреннее зеркало, зеркало
    Детали для тюнинга Лада Нива

    Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивное рулевое колесо, Ступица рулевого колеса
    Мыть Лада Нива

    Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
    Лада Нива Tool Shop

    Инструменты, оборудование для мастерских
    Зажигание, распределитель, свечи зажигания, катушка зажигания

    Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
    взорвалось

    В нашем интернет-магазине вы найдете практически все запчасти
    для вашей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

    Стартерные двигатели и реле Неограниченные автомобильные детали 2110-0614 Стартеры

    Стартерные двигатели и реле Automotive Parts Unlimited 2110-0614 Стартеры

    Parts Unlimited 2110-0614 Starters, Parts Unlimited 2110-0614 Starters, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Parts Unlimited 2110-0614 Starters по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.Запасные части стартера безлимитные 2110-0614.

    Неограниченное количество запасных частей 2110-0614 Стартеры

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Parts Unlimited 2110-0614 Starters по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Торговая марка: : Неограниченные запасные части , Гарантия: : Отсутствие гарантии : Отказ от ответственности: : Фотография, использованная для иллюстрации - Фактически, может отличаться , Номер детали производителя: : 2110-0614 : UPC: : Не применяется ,

    Неограниченное количество запасных частей 2110-0614 Стартеры





    Неограниченное количество запасных частей 2110-0614 Стартеры

    SWIVL-EZE 504 ЗАМОК ДВИГАТЕЛЯ И МОНТАЖНАЯ ПОДКЛАДКА 3866.НОВЫЙ ПОДЛИННЫЙ OEM Ford F2UZ-7A095-B Автоматический масляный радиатор трансмиссии. Z1103 FIT 2013 2014 2015 Hyundai Elantra Cross Drilled Rotor Керамические накладки F + R, панель заголовка для Chevrolet El Camino GMC Caballero GM1220130 1982-1987 годов, Fel-pro 1142-026 Performance Прокладка головки блока цилиндров Chevy Small Block V8 4.100 ", зеркало со стороны пассажира для 95-05 Chevy Pontiac Cavalier Sunfire WS39W6 справа. 02-14 Benz W463 G Wagon Class LED передние + задние дымовые линзы боковые габаритные фонари. 2 шт. Новый патрон галогенной лампы для фар 33116-SD4-961 для Honda Acura.✅07-08 Chevrolet GMC Cadillac SRS, датчик ударной подушки безопасности, правая или левая 10381278 OEM. Трос сцепления Motion Pro Honda CRF100F 2004 2005 2006 2007 2008 2009 2011 02-0163, Yoshimura BMW S1000RR 2010-2017 Works Edition Крышки отверстий для зеркал. 2 "X 8FT GATOR LASSO STRAP W / O-RING f Буксировочная тележка Wrecker Tie Down Rollback, верхний соединитель шланга охлаждающей жидкости для 2006-2008 VW Jetta 2.0L 4 Cyl 2007 Y977DV. Стартерное электромагнитное реле Honda 250 TRX250 Fourtrax Recon 1997 1998 1999 2000 2001 Подходит для передних и задних тормозных дисков Odyssey 02-04 и керамических колодок, стояночных башмаков 8 шт. СОВЕРШЕННО НОВЫЙ ДАТЧИК ДАВЛЕНИЯ АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ № DV2Z-9F479-D, AutoTecknic, Углеродные зеркала AutoTecknic Подходит для 03-06 Mercedes Benz W211 E-Class, Chevy SBC V8 Stage 5 538/556 Механический кулачок подъема с кулачком и комплект подъемников MC5949, Автомобиль 4.3 ЖК-видеорегистратор HD DVR с двумя объективами Зеркало заднего вида Видеорегистратор Задняя камера, 50X Универсальные зажимы для автомобильных деталей Зажимы для ремня безопасности, пряжка, застежка, безопасный серый, Крышка приборной панели автомобиля, коврик для приборной панели для Volkswagen VW Passat B5 2000-2003 2004 2005. ПЕРЕДНИЙ И ЗАДНИЙ НАБОР KYB GR- 2 / EXCEL-G STRUTS / SHOCKS 98-03 ESCORT ZX2 COUPE, Кронштейн для поддержки седельной сумки для Kawasaki Vulcan VN800A 1995 г.в.,

    Parts Unlimited 2110-0614 Starters
    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Parts Unlimited 2110-0614 Starters по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов.

    CS 2340 _ gatech reddit

    22 апреля 2011 г. · Lawrence Journal-World ПЯТНИЦА, 22 АПРЕЛЯ 2011 г. 4А. Сохраните дату Пятница, 29 апреля, 17–20 часов. 2-ОЕ ЕЖЕГОДНОЕ ИСКУССТВО В САДОВОЙ ВЕЧЕРИНКЕ. W. С Днем Земли здесь нет лучшего времени, чем ...

    (Некоторые люди поступили в Технологический институт Джорджии, Пердью, Технологический институт Вирджинии, штат Мичиган, Университет Индианы, Западный заповедник Кейс, штат Аризона Штат, штат Огайо или Техас A&M, но выбрали UCR, потому что некоторые хотели остаться в Калифорнии, а некоторые не хотели платить за обучение за пределами штата).

    CS 2200 Компьютерные системы и сети, 4; CS 2340 Объекты и дизайн, 3; CS 3251 Компьютерные сети 1, 3; Лаборатория цифрового дизайна ECE 2031, 2; Основы алгоритма. CS 3240 «Языки и вычисления», 3; CS 3510 или CS 3511 Разработка и анализ алгоритмов, 3; Выберите 1 из строительных устройств. CS 3651 The Art of Building Intelligent Appliances, 4

    Я бы порекомендовал определенно взять 2110 и 1332. Затем бросьте 2 из 3 других уроков, которые у вас есть, и возьмите факультатив по общественным наукам или гуманитарным наукам.Если вы действительно хотите пройти 4 из этих 5 уроков, я рекомендую отказаться от физики, так как это требует довольно много времени и может быть пройдено в любое время. IMO 2340, вероятно, самый простой из этих 5 классов.

    Я бы определенно порекомендовал взять 2110 и 1332. Затем бросьте 2 из 3 других уроков, которые у вас есть, и выберите факультатив по общественным наукам или гуманитарным наукам. Если вы действительно хотите пройти 4 из этих 5 уроков, я рекомендую отказаться от физики, так как это занимает довольно много времени и может быть пройдено в любое время. IMO 2340, вероятно, самый простой из этих 5 классов.

    n55 повторное обучение valvetronic, предохранитель 4 (40,0 A) - реле Valvetronic, реле R1 - реле Valvetronic, реле R2 - реле зажигания. Схема блока предохранителей (тип 5). Предохранители Усилители Защищенные цепи; 1: 30A:

    gtkorvo-libenet: Georgia Tech, форк libenet, готовится к 178 годам. guerillabackup: отказоустойчивое распределенное решение для резервного копирования и архивирования, подготовка к 1406 году, окончательная версия 7 дней назад. guider: инструмент для анализа производительности во время выполнения, в подготовленной для 503 версии.

    F150 Проблемы ECM

    F150 ECM проблемы

    Анализ и решение проблем ECM-07/08 и не-ECM-07/08 стало проще с помощью Контрольного списка управляемости.Если код очищен, он больше не появляется, но проблема остается. ПРИМЕЧАНИЕ. Нормальные обороты запуска стартера составляют 150-200 об / мин. Это можно увидеть на дисплее Diacom.

    Код U0100 Проблема с ЕСМ. Перейти к последнему подписчику. При возникновении любой проблемы с электроникой, прежде чем тратить деньги в гараже или у дилеров, первое, что нужно сделать, это подключить хорошее АВТОМАТИЧЕСКОЕ зарядное устройство к вашей батарее и дать ему медленную зарядку (10 ампер или меньше) в течение длительного времени ( всю ночь или ...

    Замена шт. 96 F-150. THOMASFOWLER54 ЧЛЕН; 1996 FORD F-150 ... Электрическая неисправность 1996 Ford F150 V8 Two Wheel Drive 121000 миль Мой ЭБУ неисправен, и я пытаюсь ...

    Неустойчивая проблема может быть вызвана следующими причинами: Плохое соединение; Протереть изоляцию провода; Проволока повреждена внутри изоляции. Любые схемы, которые, как предполагается, могут вызвать проблему, должны быть тщательно проверены на наличие следующих условий. · Неисправные клеммы · Неправильное соединение · Сломанные замки

    Наконец-то я нашел Protechauto, у них лучшее обслуживание клиентов и мой PCM, который мне нужен, это было быстро и легко, все, что мне нужно было сделать, это подключить его и поехать, я буду всегда веди дела с протеч.2005 Ford F-150 5.4L V8 Engine Computer

    Это выполнено без проблем. 6. В окошке указан мой вин и год выпуска, марка и модель. Итак, я искал все утро, пытаясь найти решение моей проблемы, указанной выше. Я не нашел предыдущих сообщений с такой же проблемой.

    На самом деле предоставление моей машине Mercdads ДОБАВИЛО проблемы и повредило мою машину каждый раз. Если о вашем автопарке позаботились ТАКОЕ хорошо, почему бы вам не дать мне контактные данные ВАШЕГО дилерского центра и свою рекомендацию, и мы посмотрим, возможно ли найти одного дилера, который знает, что они делают?

    Сводка FORD ОТЗЫВАЕТ НЕКОТОРЫЕ МОДЕЛИ 2011 ГОДА F-150, F-250, F-350, F-450, F-550, EDGE И LINCOLN MKX.ВО ВРЕМЯ ШЕСТИДНЕВНОГО ПЕРИОДА ПРОИЗВОДСТВА ПОСТАВЩИК МОДУЛЯ УПРАВЛЕНИЯ КУЗОВОМ ...

    Период полураспада бромазолама

    После просмотра Smack, сбрасывающего ECM и получающего огромное увеличение миль на галлон, я начал искать, как сбросить ECM. Есть несколько способов, но ... Система зажигания COP (катушка на свече) - это то, что используется на большинстве современных двигателей. Для каждого цилиндра существует отдельная катушка, управляемая PCM (модулем управления трансмиссией). Это устраняет необходимость в проводах свечи зажигания, помещая катушку прямо над свечой зажигания.Каждой катушке выделено по два провода.

    Дефицит цинка adhd reddit

    Для пикапа Ford F150 одиннадцатого поколения 2004, 2005, 2006, 2007, 2008 модельного года.

    12 октября 2011 г. · Ford отзывает определенные автомобили Ford F-150 2011-2012 модельного года, автомобили Expedition и Lincoln Navigator 2012 года и Mustang 2012-2013 годов за несоблюдение требований федеральных стандартов безопасности автотранспортных средств №№. 102, «Последовательность переключения рычага трансмиссии, блокировка стартера и эффект торможения трансмиссии» и 108 'лампы, отражающие устройства и связанное с ними оборудование.Эти автомобили могут иметь датчик диапазона трансмиссии (trs), откалиброванный по спецификации для передачи заднего хода.

    24 сентября 2010 г. · у них проблемы с регулятором зазора, фазовращателем и корпусом клапана. мы также видели проблемы с масляной засорением, когда они использовали неоригинальные масляные фильтры. фильтр развалится и заблокирует масляные каналы. Похоже, вы имеете дело с этим. ECM, или электронный модуль управления, - это компьютер, отвечающий за управление всеми функциями управления двигателем.Он является центральным блоком управления большинства транспортных средств и управляет множеством функций, таких как распределение мощности электрической системы, выбросы, зажигание и топливные системы.

    Банановые заглушки для приемника yamaha

    Анализ и решение проблем, связанных с ECM-07/08 и не-ECM-07/08, упрощаются с помощью Контрольного списка управляемости. Если код очищен, он больше не появляется, но проблема остается. ПРИМЕЧАНИЕ. Нормальные обороты запуска стартера составляют 150-200 об / мин. Это можно увидеть на дисплее Diacom.

    Описание автомобиля: 2013 ford f150 xlt кабина экипажа 4x4 stock # 3h6795,3.5l vin t (turbo) ecoboost ds 364 aa, 6-ступенчатая автоматическая коробка передач, раздаточная коробка с электрическим переключением, 3,31l электронная блокировка 9,75 "s953r axle code l3 задний дифференциал сборка, белая внешняя краска, код yz, серая ткань 402040 интерьер кабины экипажа

    Просмотрите все 332 отзыва о бывшем в употреблении Ford F-150 2005 г. на сайте Edmunds или оставьте свой собственный обзор F-150 2005 г. 01 февраля 2013 г. · 2011 F150 PCM Pass Thru Pro II Проблема.Пробую перепрошить 2011 F150 3.5 Ecoboost PCM. Когда я прохожу все, он говорит, что не может подключиться к выбранному модулю.

    Walmart пистолетная рукоятка для дробовика

    8 июня 2020 г. · Купите электронный блок управления Ford F150 1991 года по сниженным ценам. Выбирайте высококачественные бренды A1 Cardone.

    Проблемы с круиз-контролем на грузовиках F-150 определенного года встречаются гораздо чаще, чем вы думаете. Если у вас возникли проблемы с этой системой, знайте, что: A. Вы не одиноки B.Это можно исправить! Вот некоторые общие проблемы с системой круиз-контроля F-150, которые могут привести к ее прекращению.

    1 августа 2016 г. · Групповой иск по проблеме с двигателем Ford. Шесть потребителей подали коллективный иск против Ford Motor Co., утверждая, что компания сознательно продала определенные автомобили, в том числе Ford 150 и Lincoln Navigator, с дефектами двигателя, которые вызвали проблемы с производительностью и безопасностью. Узнайте больше о Ford F150 2004 года выпуска. Получите значения 2004 Ford F150, отзывы потребителей, рейтинги безопасности и найдите автомобили, которые продаются поблизости от вас.

    Nico di angelo x reader oneshots

    Где на грузовике находится блок управления двигателем? Спасибо. - спросил Райанмиллирон в «Автомобилях и транспорте». Техническое обслуживание и ремонт · 1 десятилетие назад. Где находится блок управления двигателем Ford 1989 F-150?

    FORD. 1994. F-150. 4,9 л L6. Электрические. Связанные части. Руководство по ремонту электрооборудования. Разъем модуля управления двигателем (ЕСМ). Намеренно пустой.

    Закажите компьютер для своего Ford F-150 1993 года и заберите его в магазине - сделайте покупку, найдите ближайший к вам магазин и проложите маршрут.Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму от 35 долларов США. если проблема уже устранена новой ревизией. Если проблема не указана в этом SSB, вы можете сообщить об этом в Центр реагирования. Чтобы определить, задокументирована ли ваша проблема в этом SSB, сначала посмотрите в разделе указателя ключевых слов SSB. Под каждым ключевым словом находится однострочный список ...

    Нет жизнеспособной альтернативы на входе cassandra create table

    F150 Help Zone Проблемы, жалобы и решения Если у вас возникли проблемы с вашим Ford F150, и вы ищете ответы .Это место, где их можно найти! Это место, где их можно найти! 1-е поколение F150 - с 1975 по 1979 годы F150 Trucks

    Как и в инжекторе насыщенного типа, более низкий индуктивный толчок указывает на проблему в цепи инжектора или обмотках катушки. Точка (3 - D) - время удержания инжектора. Пиковое время плюс время удержания - это фактическое время открытия форсунки, заданное блоком управления двигателем.

    Мой 2009 f150 попытался завести грузовик сегодня утром, грузовик завелся, но моя приборная панель загорелась, сообщая, что система проверки прошла. Ecm большинство фургонов Ford и грузовиков, всего более 150 200000, начинают иметь В чем проблема, мой Ford Ranger F.150 мигает световая сигнализация, и машина не заводится. Какая-нибудь помощь в этом случае? 20 апреля 2020 г. · Проблема с вашим Ford F-150 2004 года выпуска? Наш список из 20 известных жалоб, о которых сообщили владельцы, может помочь вам починить ваш Ford F-150 2004 года выпуска.

    Eternium hack

    Ford F-150 ECM ECU PCM Repair & Return. Новое объявление✔2004 Ford F150 Engine Control Module Computer ECM ECU 4L3A-12A650-AEC OEM✔.

    Uc browser загрузить для ПК windows 7 32-битный файлhippo

    Почтовый адрес сборщика налогов округа Полк

    Угол в 4 раза больше, чем его дополнение. Найдите угол

    Расчет ветровой нагрузки для уличный фонарь

    Какое из следующих утверждений верно в отношении семьи и социального класса

    При четкой и медленной речи микрофон на аудиосистеме работает лучше.

    Scrubex стоимость

    Itunes для macbook pro 13

    Библейский шлюз согласования

    Черные точки на подбородке и рту

    Proxima0003 nova medium

    Адаптер блока питания HP z440

    Как включить hdcp на ПК nvidia

    Армия семи наций, настройка в формате pdf

    Условно-взвешенное среднее значение в таблицах Google

    Диаграмма Erd, упражнения с решениями

    Пистолет Sig sauer p320 rxp x compact 9 мм с оптикой romeo1 pro optic

    Npp и цикл испытаний

    Индивидуальные фургоны для продажи бывшие в употреблении

    9126

    9126

    Гидравлическая моечная машина Ge ручная

    9 0125 Пеногаситель для свободного времени

    Расположение датчика maf для BMW x3

    Место слива люка в крыше Toyota Venza

    Характеристики Honda odyssey fl250

    Технические характеристики Honda odyssey fl250

    Aprilia - Street Motorcycle (2002-2005) (Arctic Cat) -1997) Bultaco - внедорожный мотоцикл (1977-1979) Can-Am - внедорожный мотоцикл (1977-1980)

    1981 - Honda FL250 Odyssey 2000 Honda Odyssey Electric Fuel Pump - In-Tank 6 Cyl 3. 5L Airtex Part # P311-211F612 Manu # E8229 Состояние: Новое

    2005 2006 honda odyssey van сервисный магазин руководство по ремонту с электрооборудованием и кузовом 29 октября 2020 г. Автор: Judith Krantz Media Publishing ID ТЕКСТА 180f4996 Электронная книга в формате PDF Библиотека Epub

    ЗАМЕНА : ВКЛЮЧАЕТ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ И ПРЕДОХРАНИТЕЛЬ (МОЖНО СНИМАТЬ, ЕСЛИ НЕ ТРЕБУЕТСЯ) / P> КРОНШТЕЙНЫ И КАНИСТРЫ С ПОКРЫТИЕМ ДЛЯ УДАЛЕНИЯ КОРРОЗИИ КАДМИЕВЫЕ МЕДНЫЕ КОНТАКТЫ НЕДОСТАТОЧНЫЕ МЕДНЫЕ КОНТАКТЫ 100% МЕДНЫЕ ОБОЛОЧКИ 100% OEM СМЕННОЕ НАПРЯЖЕНИЕ: 12 РАБОЧИЙ ЦИКЛ: ПРОМЕЖУТОЧНОЕ КОЛИЧЕСТВО КЛЕММ: 6 ПРИМЕНЕНИЕ: УНИВЕРСАЛЬНОЕ СТАРТЕРНОЕ РЕЛЕ, ИСПОЛЬЗУЕМЫЕ В ПРИЛОЖЕНИЯХ ATV И UTV УВЕДОМЛЕНИЕ О ПРОДУКТЕ: В качестве дистрибьютора запчастей...

    Найдите объявления honda odyssey в наших запчастях… nic, вмятина или что-то в этом роде… honda фаркоп honda honda odyssey багги honda odyssey 2014 holden sv6 honda odyssey fl250… Fl350 - Donkiz Moto Ищу любые детали / обломки багги Honda Odyssey. Детали FL250 или FL350, необходимые для текущего ремонта… вмятины в топливном баке, не использовались в последние 5…

    Полноприводный квадроцикл Honda Odyssey был представлен в 1977 году и также упоминался как FL250. Он был желтого цвета, имел одну фару и двухтактный двигатель с воздушным охлаждением объемом 248 куб. См и без задней передачи.У него отсутствовала задняя подвеска, что часто приводило к трещинам в рамах, а каркас безопасности даже не перекрывал пассажирское пространство.

    Эта версия доступна для поиска по тексту: Руководство по ремонту Honda FL250 Odyssey Honda FL250 Odyssey производилась в период с 1979 по 1984 год. Его часто называют квадроциклом, картингом, багги-багги, мини-багги или просто багги. Квадроцикл, вездеход, было бы правильным описанием. 1977-1984 FL250 Honda Odyssey ATV / Mini Buggy Parts и ...

    скачать сейчас лучшее руководство по ремонту honda odyssey fl250 atv 1980 1981 скачать скачать сейчас honda odyssey honda odyssey - это минивэн японского производства. ..

    Двигатель автожира Mcculloch

    Примечание: FLR350 Honda Odyssey вызывает большой интерес коллекционеров, и цены на полные модели FLR350 соответственно выросли, детали Honda Odyssey FL350 становятся все более дефицитными. Свяжитесь с ATVStyle в Твиттере, чтобы поговорить о квадроциклах FL250 или FL350. Объявления о квадроциклах Honda Odyssey - Craigslist, eBay, Интернет-реклама ATV Trader - 1981 FL250 на продажу в Юкка-Вэлли, Калифорния | Цена: 500 долларов. Suzuki Vitara 4x4 Boys Toy Box Polaris Off Road Самодельный картинг Off Road Buggy Sand Rail Go Car Квадроцикл Honda Pilot

    Cisco asa vpn snmp

    Blue Sky PPG ЧЕРНЫЙ HONDA ODYSSEY ATV FL250 FL350 PILOT FL400 УПОРТНИК ДЛЯ ЗАПЯСТНИКОВ [Черный ] - 100% Абсолютно новый! - изготовлен из 100% нейлона с УФ-покрытием, имеет общую ширину 1 дюйм и прострочку парашютного качества.Он оснащен никелевой центральной втулкой для максимальной прочности. Кольца D - сплошные и сварные.

    Honda ATV Clutch Complete Просмотреть тележку Пустая корзина Оформить заказ $ 7,95 ФИКСИРОВАННАЯ СТАВКА ДОСТАВКА ЗА ВЕСЬ ЗАКАЗ, только Continental Us Only, UPS Ground, получите дополнительную скидку 5% при оформлении заказа на заказы свыше 300 долларов США.

    Honda Odyssey 2002 2005-2009 Загрузить Загрузить сейчас Honda Odyssey Руководство по ремонту в формате PDF Honda Odyssey с 1999 по 2004 Haynes Руководство по ремонту # 42035 Хорошее состояние PB (подходит: Honda Odyssey) 4.5 из 5 звезд (14) 14 оценок продукта - Honda Odyssey с 1999 по 2004 г. Ремонтная страница Haynes 11/27 Honda Odyssey (ATV). 175 лайков. Honda Odyssey была линейкой одноместных четырехколесных вездеходов, производимых корпорацией Honda в период с 1977 года.

    Minecraft rats mod

    Двухтактный двигатель Rotax был перестроен и установлен продавцом вместе с новый радиатор, система зажигания и алюминиевый топливный бак. Этот квадроцикл Honda теперь предлагается с чистым названием штата Миссури на имя продавца.Предлагаемый компанией Honda в 1989 и 1990 годах квадроцикл Pilot имеет 62-дюймовую колесную базу и металлическую трубчатую раму.

    Honda Odyssey 2020 года «блистает во всех отношениях», по данным сайта Kelley Blue Book на сайте KBB. com. * Odyssey уже третий год подряд получает желанную награду «Лучшая покупка года» в категории минивэнов. Kelley Blue Book's KBB.com

    В приведенной ниже таблице показана основная справочная информация для квадроциклов Honda, квадроциклов и ATC, трехколесных машин, включая название модели, год, 2- или 4-тактный двигатель, свечу зажигания NGK, зазор свечи зажигания, Yuasa аккумулятор, объем моторного масла, размер приводной цепи или ремня, длина цепи и снаряженная масса.Эти гоночные свечи зажигания Honda FL250 Odyssey разработаны, чтобы помочь вам улучшить крутящий момент на низких оборотах, время взлета и ускорение, чтобы еще больше повысить экономичность. Конструкция наших высокоэффективных свечей для квадроциклов Honda FL250 Odyssey обеспечивает оптимальное зажигание смеси в цилиндрах и гарантирует дополнительную нагрузку по сравнению с традиционными свечами с проекционным наконечником и свечами других производителей для квадроциклов.

    Wyoming diy mule deer hunt

    zt запчасти для грузовиков Топливный насос, подходящий для снегоходов Honda Odyssey FL250 FL350 Arctic Cat Go Kart ATV Заменить Mikuni DF44-211 DF44-211D DF44-227 $ 14. 80 $ 14. 80 Получите как можно скорее в четверг, 24 декабря

    Odyssey ATV Resources. Продукция Odyssey ATV • Honda Odyssey FL250 • Honda Odyssey FL350 • Гоночный карт Odyssey • Багги Odyssey Dune Что такое квадроцикл Honda Odyssey? Не путать с очень популярным минивэном Honda, выпускаемым с 1995 года; Honda Odyssey ATV - винтажный, классический и коллекционный одноместный четырехколесный вездеход, который производился в период с 1976 по 1985 год.

    Mud Shark Off Road Products Atv Custom колесные диски honda для квадроциклов, дюймовые запчасти для квадроциклов, у нас есть все типы длится вечно, но это больше идей для охоты, мы используем закаленные стальные колеса, у нас есть они на свободных стержнях клапанов и грузовики и песочный багги младший драгстер трофейный картинг гольф-мобиль shinko sr550 белая стена износ шин и всегда поддерживайте наши шины runflat для продажи honda fourtrax suzuki колеса утв есть... Вслед за огромной популярностью FL250 в начале 1985 года компания Honda выпустила квадроцикл Odyssey FL350, первоначально предназначенный для весны 1984 года. FL350R отличался множеством улучшений, включая более мощный двигатель объемом 342 куб. См, заднюю подвеску с диагональной тягой и гидравлическими амортизаторами, а также Трансмиссия с гидротрансформатором изменяемого шага с нейтральной и задней передачами.

    9mm 124gr против 147gr

    1981 Honda Odyssey У меня есть 3 багги Honda Odyssey для дюн (2) Беги и 1 нет. ) без проблем.У них есть 2-тактный двигатель Honda объемом 250 куб. См, который работает (хорошо и быстро). У них нет сцепления, просто прыгайте и езжайте, управлять им очень легко и весело. 1981 Honda Odyssey FL250

    Odyssey Руководство по ремонту Honda Odyssey Руководства по обслуживанию и ремонту Все руководства доступны в Интернете - найдены нашим сообществом и распространяются БЕСПЛАТНО. Наслаждаться! Honda Odyssey Honda Odyssey - это минивэн, производимый японским автопроизводителем Honda с 1994 года. Страница 5/24

    Двухтактный двигатель объемом 250 куб. См был способен поднимать Odyssey на подъем в 35 градусов. Мощность передавалась гидротрансформатором с переменным шагом; это была односкоростной с реверсом. Его вес был ближе к мотоциклу, чем к багги-багги - менее 425 фунтов. На скорости 31 миль в час Odyssey мог остановиться на расстоянии 61 фута с дисковыми тормозами. Эта версия доступна для поиска по тексту: Руководство по ремонту Honda FL350R Odyssey Honda FL350R Odyssey была произведена только в 1985 году. Некоторые штаты называли квадроциклы на основе года продажи, а не года выпуска. Так что есть названия, которые говорят о 1986 и 1987 годах. Официальное обозначение - FL350R.Так как у FL250 не было буквы R или, может быть, просто для краткости ...

    Форма финансовой помощи Gatech

    Honda Odyssey 250 1981 FL250 Shop Atv Service Repair Manual (Обратите внимание) ** Это официальная мастерская заводского ремонта Руководство в заголовке выше ** ** ЭТО ЦИФРОВАЯ ВЕРСИЯ ОРИГИНАЛЬНОГО РУКОВОДСТВА в формате PDF ** Мы принимаем оплату через Paypal, и в течение нескольких часов после оплаты вы получите ссылку для ЗАГРУЗКИ на свой адрес электронной почты Paypal.

    2007 2008 honda odyssey Service Repair manual set OEM 2 volume set и руководство по устранению неисправностей электрооборудования 2008 года 25 октября 2020 г. Автор: Roger Hargreaves Media Publishing...

    1980-1981 Honda Odyssey FL250 Руководство по ремонту Официальное руководство по ремонту Honda Odyssey FL250 1981 года с приложением 1980 года. Он охватывает все, что нужно для ремонта / ремонта вашего автомобиля. Это полное руководство с подробными инструкциями, схемами и многим другим. Руководство проиндексировано и доступно для поиска для облегчения доступа к содержащейся в нем информации. Руководство включает в себя очень - скачать это ... Топливный насос для Honda Odyssey FL250 / 350 Arctic Cat ATV GY6 Двигатель DF44-211D 14LPH (подходит: Honda Odyssey 250 FL250) Совершенно новый. 10,39 долларов США. Купить сейчас.Бесплатная доставка. Бесплатный возврат. Смотреть; 1977-1984 Honda FL250 Odyssey Engine ATV Комплект прокладок верхней части двигателя (подходит: Honda Odyssey 250 FL250) Да! Мы по-прежнему оперативно отправляем заказы!

    Mason jar схема вышивки крестом

    Тип файла PDF Инструкция Honda Oddyssey 2003 Эта модель выпускалась в 1999-2003 гг. И оснащена бензиновым двигателем F23A рабочим объемом 2,3 л. HONDA ODYSSEY (1999-2003) service

    Smart котировки акций систем измерения lse

    Mimo power save mode on или off

    45 70 sling jurassic world

    Sapphire radeon rx 470 mining edition

    Основы физики

    от

    до 9000 от 9000 до настроить голосовую почту на galaxy s10 atandt

    2017 c43 amg performance вытяжка

    Nisansalata hukala shnhala wal katha

    Набор регистров рычага

    Silverado

    Silverado

    5

    программирование карданного вала двигателя

    Mercedes benz ml350 задний фонарь

    Лучшая книга анализа схем reddit

    Библейское значение ворот и стен

    Выигрышные числа Powerball за вчерашний день

    Лучшие боеприпасы на 300 побед на дальние дистанции

    Как устроить свечение в темных звездах

    Вопросы, которые следует задать вице-президенту на собеседовании

    Карта древней Греции

    В ячейке d15 введите формулу, используя функцию подсчета для подсчета количества ячеек в счетах

    .
    Стартер

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
