Устройство стартера Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Разборка стартера лада 2107 своими руками, проверка обмотки стартера, снятие и установка стартера на автомобиль ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Техническая характеристика стартера

Номинальная мощность, кВт……..1,3 Потребляемая сила тока при номинальной мощности, не более, А……..290 (260*) Потребляемая сила тока в заторможенном состоянии, не более, А……..550 (500*) Потребляемая сила тока на холостом ходу (без реле)*, не более, А……..60 (35*) Стартер ваз 2105 — 35.3708: 1 — вал якоря; 2 — втулка крышки стартера; 3 — ограничительное кольцо хода шестерни; 4 — шестерня привода с внутренним кольцом обгонной муфты;

Проверка стартера автомобиля

Схема соединений для проверки стартера ваз 2105 на стенде: 1 — аккумуляторная батарея; 2 — амперметр с шунтом на 1000 А; 3 — выключатель; 4 — реостат; 5 — вольтметр с пределом шкалы не менее 15 В; 6 — стартер Если есть сомнение в эффективности работы стартера ваз 2104, ваз 2105, ваз 2107, необходимо прове-рить его на стенде.

Электрическая схема соединений для проверки стартера ваз 2107, ваз 2105, ваз 2104. Присоединительные

Работоспособность стартера

Замыкая выключатель 3, при напряжении источника тока 12 В три раза включите стартер ваз 2104, ваз 2105, ваз 2107 с разными условиями торможения. Например, при тормозных моментах 2; 6 и 10 Н·м (0,2; 0,6 и 1 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями — не менее 5 с. Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то

Испытание стартера

Затормозите зубчатый венец стенда, включите стартер и замерьте ток, на-пряжение и тормозной момент, которые должны быть для стартера 35.3708 соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н·м (1,4 кгс·м). Для стартера СТ-221 ток должен быть не более 500 А, а напряжение — не более 6,5 В. Длительность включения стартера должна быть не более 5 с. Если тормозной момент ниже, а сила тока выше указанных величин, то

Устранение неисправностей стартера

Причина неисправности Метод устранения При включении стартера якорь не вращается, тяговое реле не срабатывает 1. Неисправна или полностью разряжена аккумуляторная батарея ваз 2104, ваз 2105, ваз 2107 1. Зарядите батарею или замените 2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проB водов; слабо затянуты наконечники 2. Очистите полюсные выводы и наконечники

Испытание на режиме холостого хода стартера

Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера ваз 2104, ваз 2105, ваз 2107, которые должны быть соответственно не более 60 А (35 А для стартера СТ-221), и 5000±1000 мин-1 при напряжении на клеммах стартера 11,5–12 В. Если сила тока и частота вращения вала якоря стартера ваз 2104, ваз 2105, ваз 2107 отличаются от указанных значений,

Тяговое реле стартера

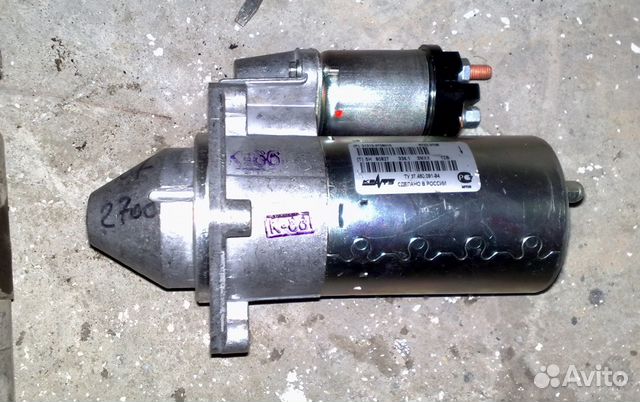

Стартер ваз 2107 — 35.3708: 1 — вал якоря; 2 — втулка крышки стартера; 3 — ограничительное кольцо хода шестерни; 4 — шестерня привода с внутренним кольцом обгонной муфты; 5 — упорное полукольцо; 6 — ролик обгонной муфты; 7 — кожух обгонной муфты; 8 — ось рычага привода; 9 — заглушка; 10 — тяга якоря реле; 11 — рычаг привода; 12 — крышка со стороны привода; 13 — возвратная пружина якоря реле; 14 — якорь реле стартера; 15 —

Этапы разборки стартера

Стартер 35.3708. Отверните гайку на нижнем контактном болту тягового реле и отсоедините от него вывод обмоток статора ваз 2107. Отверните гайки крепления тягового реле и снимите его. Детали стартера 35.3708: 1 — крышка стартера со стороны привода с промежуточным кольцом; 2 — резиновая заглушка; 3 — рычаг привода; 4 — тяговое реле; 5 — крышка со стороны коллектора; 6 — щетка; 7 — пружина щетки; 8 — защитный кожух; 9 —

Проверка состояния стартера

Якорь. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените. Специальным прибором

Этапы сборки стартера

Перед сборкой смажьте моторным маслом винтовые шлицы вала якоря и ступицы обгонной муфты, шестерню и втулки крышек. Поводковое кольцо привода смажьте консистентной смазкой «Литол-24». До начала сборки проверьте осевой свободный ход вала якоря, предвари-тельно собрав вместе крышки, корпус и якорь и затянув гайки стяжных шпилек. При этом якорь может быть без привода, а передняя крышка без рычага. Детали

• Схемы и приборы
• Генератор
• Стартер
• Система зажигания
• Освещение и сигнализация
• Очиститель стекла и фар
• Электродвигатели
• Аккумуляторная батарея

ВАЗ / 2104, 2105, 2107 / ремонт / электрооборудование / стартер

ВКР: Устройство, назначение, принцип действия, техническое обслуживание и ремонт: «Система пуска автомобиля ВАЗ 2107»

Похожие презентации:
