Как поменять пыльник внутреннего ШРУСа на Логане

Практически каждый владелец Рено знает, как поменять пыльник ШРУСа на Логане. Работа эта не сложная, но отличается своими особенностями. В автомобиле Рено Логан установлено два внутренних вала с внутренними и наружными шарнирами.

Особенности

Нужно знать, что на внутренних ШРУСах чехлы разные, а на наружных – одинаковые. К тому же наружные шарниры не разбираются, они идут в сборке с валом. Получается, что перед тем, как поменять пыльник на Рено Логан, придётся сначала снять внутренний и затем тянуть его по всему валу.


Ещё один совет для тех, кто не хочет забивать себе голову. Отечественный автопром выпускает приводной вал вместе с наружным и внутренним шарниром. Купив эту деталь и установив её на место прежнего вала, можно значительно облегчить себе работу. Единственный минус – высокая цена такой детали.

Важно следить, чтобы пыльники на ШРУСах Рено Логан были целыми. Если грязеотталкивающий чехол порвался или потерял свою герметичность, тогда на смазку шарнира попадет грязь или вода. Из-за этого деталь быстро изнашивается, появляется люфт, и она выходит из строя. Чтобы ШРУС не вышел из строя во время поездки, периодически следует проверять состояние чехлов. Замена пыльника привода на Логане обойдётся куда дешевле, нежели замена шарнира или приводного вала. Для диагностики достаточно визуального осмотра. Если покров повреждён, то на нём будут пятна масла или смазки. Поврежденную запчасть следует сразу же заменить.

Процедура

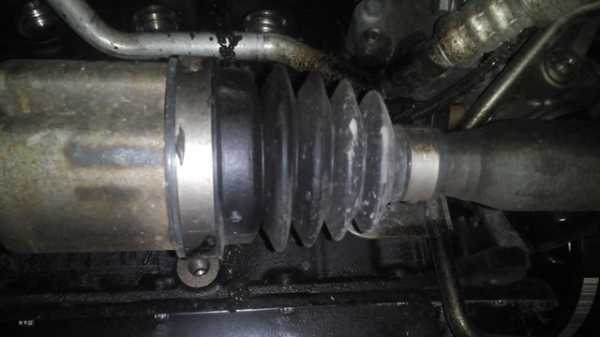

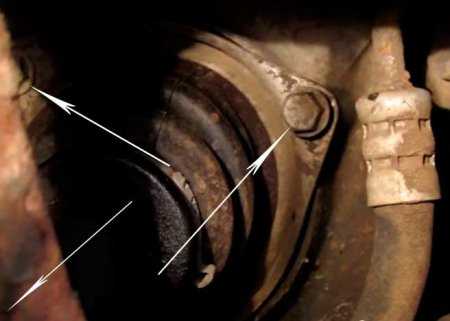

На автомобилях Renault Logan слабым местом является левый внутренний пыльник. Он часто подтекает и быстро теряет свои защитные качества. Замена пыльника левого ШРУСа на Логане проводится в следующем порядке:

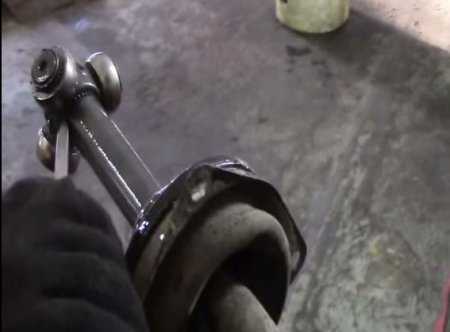

  • разжимаем и снимаем стопорное кольцо с заднего конца приводного вала;

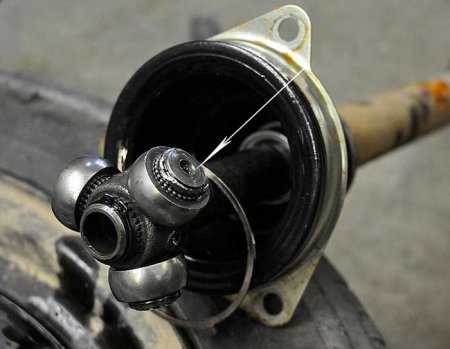

  • с помощью легких поступательных ударов сбиваем трипоид;
  • откусываем хомут, удаляем отслуживший чехол;
  • устанавливаем новый грязезащитный чехол, затягиваем хомут.

Замена правого пыльника Логане проводится по аналогии с левым. Разница в том, что сначала снимается обойма трёхшиповика.


Порядок действий:

  • большой хомут разрезаем с помощью ножовки и удаляем, вместо него будем ставить новый;
  • сдёргиваем деталь с обоймы;
  • удаляем стопор, сбиваем трипоид и устанавливаем новый грязезащитный чехол.

Сборка осуществляется в обратном порядке. После промывки всех деталей укладываем смазку.

Важно! Стопор приходится сбивать молотком. Лучше делать это через деревянный брусок, который нужно установить на внутреннюю часть корпуса, дабы не повредить шарики гранаты. Убедитесь, что стопорное кольцо не повреждено при выбивании. Иначе придётся менять и сам стопор, и шрус. Проблема случается достаточно редко, однако риск имеется.

Что важно знать

При удалении пылезащитного чехла обратите внимание:

  • если неисправен шарнир или сальник пропускает масло, то производится не только замена внутреннего пыльника, но и ШРУСа;
  • если пружина внутри корпуса подшипника потеряла свою упругость, её следует удалить и поставить новую;
  • если на трёхшиповике имеются сколы и трещины, лучше заменить его на новый.

Теперь вы знаете, как поменять пыльник ШРУСа на Рено Логан. Подобным образом происходит замена пылезащитных чехлов на автомобилях Renault Sandero и Лада Ларгус.

www.rti-prom.ru

Рено Логан замена наружного и внутреннего пыльника шруса

В числе наиболее важных элементов ходовой части авто, приводящих его в движение, состоят шарниры равных угловых скоростей (ШРУС). Для большинства обладателей распространенной модели Рено Логан обозначенная деталь характеризуется значительным спросом.

Далее мы рассмотрим устройство самого ШРУС и последовательность действий, когда необходима замена пыльника на «французе» Renault Logan. Также отметим, что одинаково ремонту подлежат, что левый, что правый ШРУС.

Об особенностях устройства

ШРУС стал незаменимой деталью ведущей оси на любом автомобиле, в том числе и на Рено Логан вне зависимости от типа привода: переднего, заднего или полного. Этот элемент выполняет функцию по передаче вращающего момента от редуктора или коробки передач к ступице колеса. Причем передача вращения происходит в равной степени, не завися от угла поворота колес.

В состав шарнира входят некоторые отдельные детали, а именно:

  • корпус;
  • сепаратор;
  • шариковое наполнение;
  • шлицевая составляющая корпуса.

Для обеспечения ШРУС долговечностью функционирования и мягкостью в движении, в его механизм накладывается специальный смазывающий компонент, а сверху надевается пыльник ШРУСА, фиксируемый хомутом на полуоси привода и корпусе самого шарнира.

В Renault Logan ШРУС бывает наружный и соответственно внутренний. На одной полуоси находятся два шарнира: по одному каждого вида – это наружный и соответственно внутренний. В подвеске моно-приводного автомобиля присутствуют 4 шарнира, в полно-приводной конструкции – восемь. Иногда ШРУС может интегрироваться в состав карданного вала.

Конструктивную особенность имеет пыльник ШРУСА в Рено Логан, что позволяет ему принять разные формы. В качестве материала для изготовления применяется мягкий пластик или резиново-каучуковая смесь.

С течением времени внешняя среда оказывает негативное воздействие на пыльник ШРУСА в машине Renault Logan, и он подвергается старению и последующему выходу из строя, причем пострадать может как левый так и правый ШРУС. При нарушении целостности пыльник ШРУСА подлежит скорейшей замене на новый элемент, что не позволит прийти в негодность всему шарниру.

Как снять вентилятор печки на Рено Дастер

Рено Дастер зимой

Как произвести замену пыльника на внутреннем и наружном шрусе?

Перед тем, как будет происходить замена пыльника, автомобиль следует вывесить подъемником.

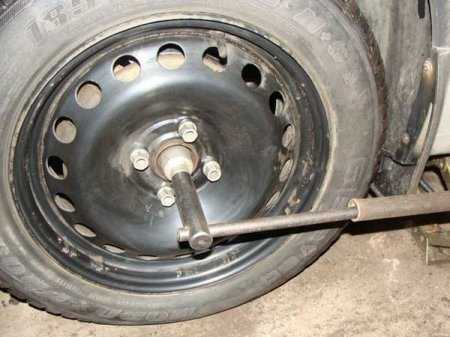

    1. Демонтируем колесо с необходимой стороны.

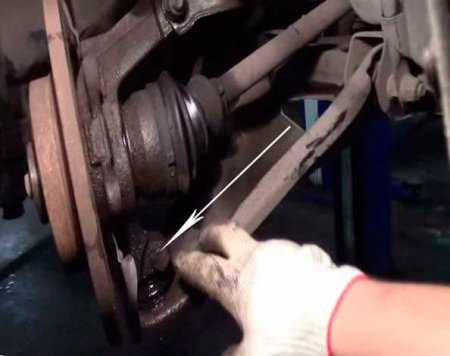

    2. Отсоединяем палец шарового шарнира опоры нижнего поперечного рычага от поворотной цапфы.
    3. С помощью соответствующего инструмента отвинчиваем гайку, которая крепит ШРУС к ступице.
    4. Далее посредством отвода ступицы извлекаем шарнир из шлицевого зацепления с ней.
    5. Отверткой с плоским профилем размыкаем хомут на шарнире в требуемом месте и затем демонтируем его. Аналогичную процедуру производим и с хомутом крепления пыльника к полуоси.
    6. Каркас поворотного кулака следует подвязать к элементам подвески, исключив создание им помех для дальнейшей работы с шарниром.
  1. Съем детали с полуоси выполняем посредством несильных ударов молотком по наружному ободу корпуса шарнира, избегая попаданий в сепаратор. Не забываем предварительно снять пыльник с корпуса, «навернув» его на полуось.
  2. После снятия узла накладываем в его механизм новую смазку, снимаем с полуоси старый пыльник, надеваем новый и устанавливаем шарнир по алгоритму, обратному процедуре снятия.
  3. После завершения монтажа шарнира не забываем проверить правильность установки хомутов их затяжку клещами.

Таким образом и осуществляется замена пыльника. Данный перечень манипуляций позволяет заменить пыльник на наружном шарнире на авто Рено Логан. Далее будет рассмотрена последовательность действий при замене чехла на внутреннем узле.

Работа может быть выполнена несколькими способами.

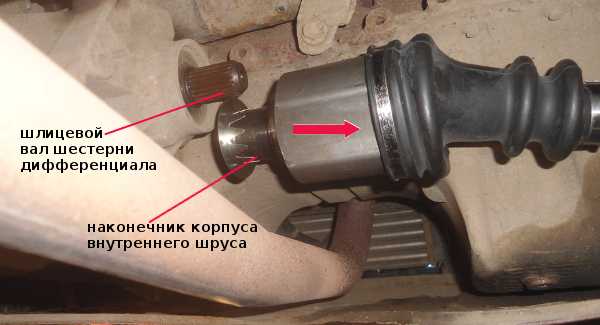

  1. После демонтажа наружного шарнира добираемся до пыльника внутреннего и заменяем его. Процесс сборки выполняем в обратном порядке.
  2. Второй вариант предусматривает демонтаж полуоси в сборе. Метод характеризуется несколько большим удобством.

Как выполнить замену пыльника на внутреннем шрусе?

  1. В качестве примера рассматривается замена пыльника на левом ШРУС.
  2. Вывесив автомобиль, снимаем колесо, отвинчиваем гайку крепления шарнира.
  3. Откручиваем и извлекаем шаровой палец рычага из посадочного места в кулаке.
  4. Выводим вал полуоси из зацепления со ступицей.
  5. Торцевым ключом (размер «13») вывинчиваем болты крепления основания сальника.
  6. С помощью отвертки (плоской) поддеваем данное основание и извлекаем приводной вал в сборе из зацепления с полу-осевой шестерней дифференциала коробки.
  7. Процедуру замены пыльника на Рено Логан выполняем по ранее приведенному здесь алгоритму.

Внимание! После монтажа полуоси проверяем уровень масла в трансмиссии и при необходимости доливаем его до требуемого уровня.

Итог

Удостоверившись в несложности процесса замены можно утверждать о том, что большинству владельцев Рено Логан вполне по силам выполнить данную процедуру. Присутствующий здесь мануал призван помочь при самостоятельном ремонте.

Рено Дастер панель приборов обозначения

zamenarenault.ru

Замена Левого Внутреннего Пыльника Шруса Рено Логан ~ VIVAUTO.RU

Смена пыльника ШРУСа Рено Логан

Шарнирами равных угловых скоростей либо сокращённо ШРУС обеспечивается передача вращающего момента относительно оси на наивысшем повороте. В обиходе для его обозначения употребляют термин «граната». Конструктивно он вам понравятся выполнен в разных модификациях, исходя из поколения и года выпуска авто. Смена ШРУСа

Рено Логан должна выполняться быстро при обнаружении неисправности, потому что игнорирование трудности приводит к таким противным последствиям, как заклинивание шарниров и отсутствие способности передвижения.

Самостоятельная смена частей не вызывает сложностей и а возможно выполнена на дому при наличии нужных инструментов и познания особенностей проведения ремонта.

Приводы колёс

Машины Рено Logan (с движком 1.4 и 1.6 л, как с Abs, так и без) оснащаются 2-мя приводными валами — правым и левым. Конец каждого привода оборудован наружными и внутренними ШРУСами. Внешние выполнены в схожей конструкции, разница имеется во наружных ШРУСах:

  • Левый трипоид стоит в картере КПП;
  • Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания в свое время движения. Меж валами и ШРУСами инсталлируются пыльники, которые защищают устройство от попадания грязищи и пыли. Плотность всех сторон обеспечивается затяжкой хомутов.

Наружный ШРУС

Некоторые автолюбители Рено Логан переделанных версий (2009, 2010, 2011, 2012, 2013, 2014, 2015 г.в.) говорят, что внешние пыльники ШРУСов долговечнее, чем у фазы 1 (2044, 2005, 2006, 2007, 2008, 2009 года), как с наличием Абс, так и без.

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, в пространстве у них размещены игловатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Внутренняя часть заполнена консистентной смазкой.

Схема замены наружного ШРУСа:

  • Сперва нужно снять привод автомобиля.
  • Пыльник отгибается в сторону, откуда он не помешает.
  • По стопору следует стучать молотком, потому что стопорная внутренняя система из железного кольца прочно держит шарнир.
  • Если ШРУС выпал, следует оглядеть кольцо, при поломке — поменять.

Набор внешней гранаты включает два кольца: избрать следует то, что подходит по поперечнику снятому. Новенькая лимонка надевается после установки кольца на вал.

Поломки и неисправности детали быть появляться по причине ударов. Это касается как внутренней полости, так и самой обоймы. Уже сегодня, частыми причинами выхода из строя внешнего ШРУСа будут:

Похожие новости

  • Разлом сепаратора;
  • Ржавчина и пыль на шариках.

Наличие повреждения есть вариант заподозрить по таким признакам, как щелчки и хруст в свое время движения при поворотах руля. При езде по прямой неувязка отсутствует.

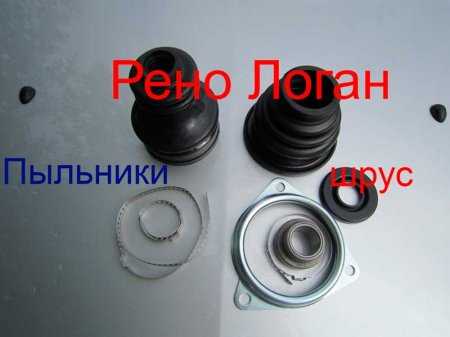

Замена сальника пыльника ШРУСа левого привода на Рено Логан, Сандеро, Ларгус

Как поменять пыльник ШРУСа внутреннего левого привода на Логан, Сандеро,Лада ларгус, Ниссан Альмера G15 Кайф.

Рено Логан ШРУС замена пыльников левого привода

Замена сальника ШРУС (трипода) левого привода Renault Logan с подшипником и пыльником в сборе на 100 VIP АВТО, г.

Смена пыльника внешнего ШРУСа производится таким макаром:

  • Авто ставится на подъёмник, гайки приводов малость ослабляются.
  • Фронтальные колёса ставятся на домкрат, их следует снять.
  • Снимается картерная защита.
  • Пластмассовая ёмкость для масла из коробки устанавливается под отверстие слива, жидкость вполне соединяется.
  • Со ступицы снимается управляющая тяга.
  • Крепления шаровой опоры откручиваются.
  • Ступица извлекается из собственного штатного места.
  • Снимаются болты, являющиеся креплением пыльника.
  • Привод и ШРУС извлекаются.
  • Внутренняя обойма ШРУСа удаляется из вала.
  • Хомут на резиновом внутреннем пыльнике ослабляется и снимается.
  • Пластмассовый пыльник рядом с сальником и подшипником тоже извлекается.
  • Наружный пыльник разрезается после снятия хомутов и удаляется.

Затем инсталлируются новые элементы, а при большенном износе делают также подмену сальника. Сбор производится в оборотном порядке.

Внимание! Смена наружного пыльника внешнего ШРУСа с правой и левой стороны проводится идентично, с той только различием, что размеры их несколько отличаются: правый чем просто на 2.7 см по длине на 1,5 см — в поперечнике.

Внутренний ШРУС

Внешний ШРУС представлен корпусом со шлицами, конец каждого где завершается резьбой. Соединение шлицевого типа не даёт шарниру делать повороты в ступице колеса и принуждает их крутиться вкупе. Сверху резьбы накручивается гайка, жёстко фиксирующая гранату. В корпусе размещается обойма (сепаратор), в прорезях занят стоят подшипники. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

  • Сработка игловатых подшипников;
  • Стирание обойм;
  • Износ внутренних частей корпуса.

Неисправности внутренней гранаты появляются в возникновении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высочайшей скорости. Это показывает на то, что пора поменять внутренний ШРУС.

Похожие новости

В большинстве случаев для Логанов свойственна течь с водительской стороны, виновником какой занимается становится левый внутренний пыльник. Смена пыльника внутреннего ШРУСа слева производится в определённой последовательности.

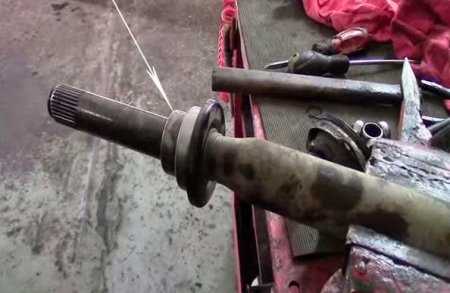

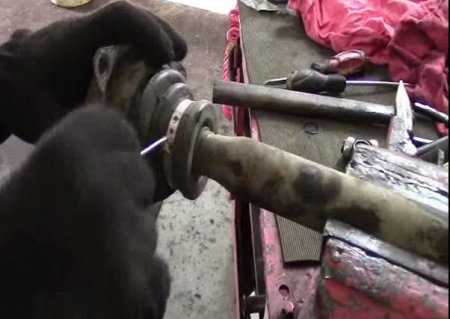

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами лупят по триподу, чтоб он выпал. Откусывается хомут, старенькый резиновый пыльник снимается. Дальше следует поменять по независимым от себя обстоятельствам хомут и установить новый пыльник.

В сети всегда найдете много фото и видео, на страницах которых производится разбор полуоси, восстановление её зубов, смена ШРУСов, пыльников и т. д. С помощью их проще провести ремонт.

Артикулы и цены

После 2010 года на Логаны закончили устанавливать неразборные механизмы: ШРУСы для авто 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска будут отличаться от прошлых годов. Имеются отличия у разборных и неразборных ШРУСов зависимо от типа мотора (1.4 или 1.6 л, с 8 либо 16 клапанами), также с наличием по другому отсутствием антиблокировочной комплекса бухгалтерских программ:

Внимание! Если поперечник вала составляет 30 мм — ШРУС несъемный. У съёмного элемента поперечник равен 25 мм.

Компания Рено выпускает приводы исключительно в сборе, цена которых довольно высока, потому приобрести оригинал позволяет для себя редкий шофер. Артикул необычного трипода — 7700113959. Хорошие свойства имеют аналоги от Sasic, Фенокс, Марсо и т.д. Каталожные номера деталей различаются исходя из производителя и мотора авто (л.с.). А их стоимость варьируется зависимо от изготовителя. Средние характеристики имеют запчасти от Сасик и Fenox. Проверить подходящий код и сколько мм составляет поперечник (23-28, 21-24, 21-28) конечно, сняв повреждённый элемент.

Заключение

Изношенные пыльники и хруст ШРУСа — повод для проведения ремонта и подмены неисправных частей. Игнорируя делему, шофер обрекает себя на небезопасное движение, нестабильную работу тормозной бухгалтерской системы и автомобиля по большому счету. Исправный ШРУС и целые пыльники сделают езду комфортабельной и позволят летать по дорогам!

Похожие новости

vivauto.ru

Замена левого (правого) внутреннего (наружного) пыльника шруса Рено Логан

ШРУС Рено Логан (или «граната») — специальное устройство, элемент ходовой системы, передающий момент вращения от мотора на колеса под большим углом и при условии минимального снижения мощности. В случае неисправности шарниров возникают посторонние звуки в виде щелчков или хруста, игнорирование которых может привести к клину устройства и неспособности автомобиля перемещаться. Пыльник — элемент, который закрывает внутренний механизм «гранаты» от попадания пыли и грязи, а его повреждение ускоряет поломку устройства. Когда и каким образом производится замена наружного пыльника ШРУСа Рено Логан? Что учесть при выполнении подобных работ? Эти и другие вопросы будут рассмотрены ниже.

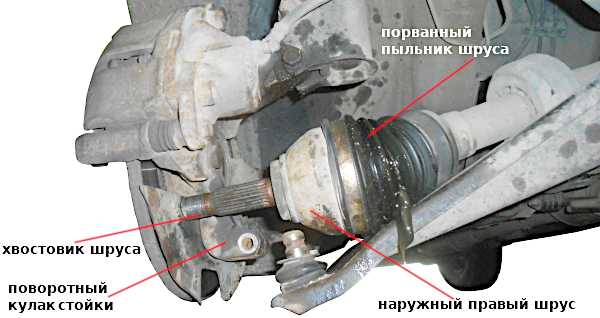

Повреждение пыльника шарнира и последствия неисправности

ШРУС — устройство, расположенное в непосредственной близости от ступицы колеса с левой и правой стороны. При этом выделяется два вида детали, каждая из которых несет индивидуальную функцию:

  • Наружный шарнир Рено Логан обеспечивает угловые перемещения.
  • Внутренний шарнир более функционален — его задача обеспечить два типа перемещений (угловые и осевые).

На внешней «гранате» установлен специальный кожух (пыльник), выполненный из плотной резины. Повреждение гофрированной защиты, как упоминалось выше, приводит к попаданию внутрь грязи, разрушающей дорогостоящий узел автомобиля. Посторонние вещества играют роль абразива, снижающего ресурс устройства.

Состояние пыльника легко определить путем внешнего осмотра. Замена рекомендуется в следующих случаях:

  • Появление повреждений в виде трещин или разрывов.

  • Следы смазывающего состава на поверхности.

Первое, что стоит сделать — осматривайте левый и правый пыльник Рено, после чего принимайте решение о состоянии устройства и необходимости его замены.

Определить неисправность пыльника несложно по ряду косвенных признаков, среди которых:

  • Посторонние шумы в процессе движения (треск, вой, гул и прочие).
  • Ухудшение управляемости (машину ведет в левую или правую сторону).
  • Возникает сильная вибрация рулевого колеса из-за повышенного биения вала.
  • Колесо пробуксовывает в момент начала движения (часто это свидетельствует о повреждении внутреннего ШРУСа).

«При обслуживании старых Рено Логан (до 2010 года выпуска), помните о конструктивной особенности наружного шарнира. Последний выполнен в виде цельного механизма, поэтому при повреждении пыльника замену производите в комплексе».

Проверка пыльника производится раз в 15 000 км, что можно увидеть из таблицы ниже.



Тонкости замены наружного пыльника ШРУСа Рено Логан: шаг за шагом

От своевременности проведенных работ зависит ресурс наружного шарнира. При обнаружении упомянутых выше симптомов действуйте следующим образом (рассмотрим на примере правого колеса):

  1. Подготовьте инструмент для замены неисправного узла. Вам потребуется:
    1. Тканевые перчатки для защиты рук.
    2. Набор ключей и головок.
    3. Отвертки с различными типами жал.
    4. Плоскогубцы (губки должны быть тонкими). Как вариант, используйте утконосы.
    5. Новые пыльники или ШРУС (в зависимости от того, что меняется).
    6. Специальное устройство для демонтажа стопорных колец (съемник).
    7. Фломастер.
    8. Дополнительное оборудование. При установке нового пыльника наружного шарнира Рено может потребоваться зубило, молоток, смазка и башмаки для фиксации автомобиля.
  2. Скручивайте болты правого колеса, поднимайте передок домкратом и снимайте колесо Рено.

  3. Демонтируйте привод и отражающую грязь шайбу (находится на хвостовике кожуха шарнира).
  4. Демонтируйте хомут, удерживающий защитный кожух шарнира. Далее отгибайте усик и беритесь за зажим с помощью утконосов или плоскогубцев.
  5. По такому же алгоритму демонтируйте малый хомут пыльника наружного шарнира.
  6. Снимайте кожух «гранаты».
  7. Доставайте из кожуха распирающую пружинку в комплекте со специальной шайбой.
  8. Разделяйте пружинку и упорную шайбу. Осмотрите состояние эти узлов. Наличие повреждений (деформаций, изгибов) свидетельствует о необходимости установки новой детали.
  9. Снимайте кольцо, фиксирующее ступицу шарнира, а далее разгибайте его с применением утконосов или съемника. Итоговая задача такой работы — вывести устройство из специальной проточки вала.
  10. Перемещайте ступицу и ролики по шлицам, после чего демонтируйте ступичную часть.
  11. «Перед разборкой устройства помечайте позицию ступицы по отношению к валу. Такая предусмотрительность упрощает процесс сборки после того, как правый пыльник Рено будет заменен»

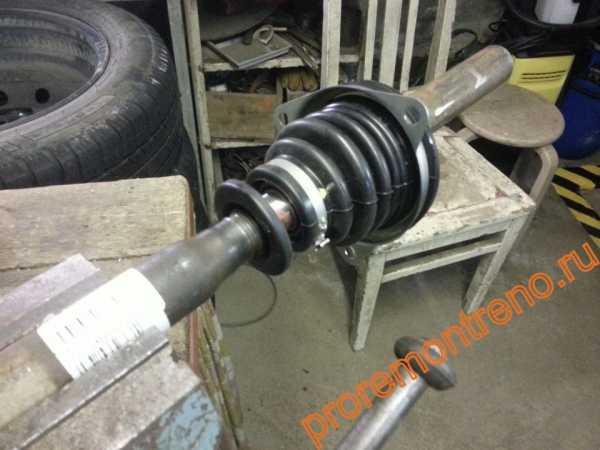

  12. Снимайте старый и поврежденный чехол, после чего ставьте новый правый пыльник на шарнир. Будьте внимательны с кольцевым выступом — он должен четко попасть в проточку вала. В противном случае через 1-2 тысячи километров придется снова делать замену.

«Чтобы упростить процесс монтажа защиты, обработайте вал привода смазкой выпускаемой для ШРУСа»

  1. Производите напрессовку ступицы одновременно с роликовым механизмом на вал. Для упрощения задачи используйте головку подходящего диаметра, которая должна быть в подготовленном к работе наборе. Проследите, чтобы метки были совмещены друг с другом (вы их ставили в процессе демонтажа). Возвращайте на место фиксирующее кольцо.
  2. Наружное устройство (правый пыльник шарнира) наполняйте смазывающим составом на 50%. Вторую половину смазки закладывайте в корпус ШРУСа. Не переусердствуйте — суммарный вес смазывающего состава не должен превышать 134 грамм (при минимальном пределе в 114 грамм). Отклонение от требуемого уровня в большую или меньшую сторону запрещено.
  3. Возвращайте демонтированную ранее пружинку и шайбу в корпус шарнира, и ставьте его на ступичные ролики. Далее надевайте на корпус пыльник. Оцените положение кольцевого выступа — он должен быть расположен точно в проточке корпуса ШРУС.
  4. Выдавливайте лишний воздух, который скопился в правом шарнире Рено. Для этого поднимайте широкий край чехла и устанавливайте под него круглый стержень.
  5. Смещайте элементы шарнира так, чтобы добиться расстояния в 19 см между хвостовиком ШРУС и торцевыми элементами малого пояса. При выполнении работы следите за стержнем — он должен располагаться все это время под пыльником. Заканчивайте работу, когда убедитесь в отсутствие воздуха внутри. В противном случае высок риск нарушения целостности защитного кожуха в процессе эксплуатации.
  6. Доставайте стержень из-под края пыльника, после чего фиксируйте правый пыльник при помощи хомутов. Проследите, чтобы элементы ШРУС были неподвижны.
  7. Последующую сборку выполняйте по обратному алгоритму. Вот и все, работа готова.

Что учесть в процессе замены?

Чтобы наружное и внутреннее устройство распределения угловых скоростей (ШРУС) автомобиля Renault служило дольше, учтите следующее:

  • При повреждении правого пыльника проверьте и замените (при наличии проблем) внешний защитный кожух с левой стороны. Алгоритм действий в этом случае идентичен. Разница только в том, что защита с левой стороны на два сантиметра короче, а диаметр на 15 мм больше. Это значит, что левый и правый кожух — изделия, которые не относятся к категории взаимозаменяемых (этот момент должен быть учтен в процессе выполнения работ).
  • Сбивая внутреннюю обойму шарнира с помощью зубила, будьте осторожны, ведь этот узел считается весьма хрупким. Лучший способ — сделать несколько ударов в разных точках. Если обойма отказывается сниматься, то сделайте еще три удара по этим же местам.
  • Учтите, что процесс натягивания нового защитного кожуха на вал — задача не из простых. По этой причине нанесение смазки на вал Рено — обязательное условие (без нее ничего не выйдет).
  • Меняйте наружное устройство и пластиковый пыльник одновременно. Работу осуществляйте с учетом замены подшипника и сальника.

Как видно из статьи, поменять внешний пыльник Рено —  задача, которая разрешима даже для начинающего автолюбителя. Главное — заранее подготовить инструмент, разобраться с технической частью работ и подготовить качественные детали для замены. Если какие-то моменты остались непонятными, то всегда можно посмотреть обучающее видео.



proremontreno.ru

Замена пыльника наружного правого ШРУСа Рено Логан 1


Работа по замене пыльника наружного шруса правого колеса автомобиля Рено Логан 1 несколько отличается от аналогичной работы для шруса левого колеса.


Для замены пыльника придется демонтировать весь привод правого колеса с автомобиля, снять внутренний шарнир (ШРУС) с его пыльником и установить пыльник наружного шруса протянув его через вал привода. Наружний шрус снимать и разбирать нельзя. В случае обнаружения его неисправности привод правого колеса заменяется в сборе.

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Молоток

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

отсоединяем привод колеса от коробки передач

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

снимаем пыльник правого наружного шарнира с привода колеса

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты. Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе.

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

— Замена привода переднего левого колеса автомобиля Рено Логан 1,4

— Замена опорных подшипников передних стоек автомобиля Рено Логан 1

— Замена подшипника ступицы переднего колеса автомобиля Рено Логан 1

— Устанавливаем уплотнитель капота на Рено Логан 1

twokarburators.ru

Замена пыльника наружного ШРУСа Рено Логан до 2010 года выпуска

Повреждение пыльника на Рено Логан – одна из самых распространенных проблем, которая случается со всеми переднеприводными автомобилями.

К счастью случается она не часто, но следить за состоянием пыльников наружного и внутреннего ШРУса у Рено Логан, необходимо хотя бы раз в две-три недели при постоянной езде на автомобиле.

Внешние факторы

Защитные пыльники у всех автомобилей сделаны из резины и ничем особо не прикрыты, поэтому на них постоянно воздействует внешняя среда.

Со временем резина «стареет», на ней появляются трещины, и она уже не способна защищать элементы ШРУСа от попадания пыли и грязи, которые для этого шарнира очень губительны.

Определить повреждение пыльников у Рено Логан можно либо визуально, либо же сам шарнир сообщит о попадании в него грязи путем издавания характерного треска при повороте колес.



Услышав этот треск, лучше не затягивать с заменой пыльников, чтобы не пришлось менять привод полностью.

Поскольку пыльник внешнего ШРУСа Рено Логан располагается возле ступицы, то и возможность появления у него трещин выше, чем внутреннего.

Поэтому важно знать, как произвести его замену, чтобы данная неисправность не стала причиной дополнительных проблем с автомобилем.

Главная особенность.

Особенностью шарниров у Логан выпускаемых до 2010 года заключается в том, что внешний ШРУС является неразборным и не съемным, как к примеру, у автомобилей ВАЗ.

Поэтому игнорирование повреждения пыльника и приводит к полной замене привода, а не только одного шарнира.

Требуемый инструмент

Процесс замены пыльника наружного ШРУСа на Рено Логан не особо сложный, но трудоемкий из-за некоторых особенностей конструкции привода.

И все же произвести его можно и в гаражных условиях, достаточно иметь необходимый инструмент.

А для выполнения работ понадобиться:

  • Набор ключей, и головок с воротками;
  • Съемники;
  • Комплект пыльников и сальников привода;
  • Смазка ШРУС-4 или подобная;
  • Домкрат;
  • Емкость для сбора масла;

На сервисных центрах для выполнения этой операции имеется специальное приспособление, позволяющее надеть внешний пыльник без снятия привода, что значительно сокращает трудоемкость работ. Поэтому, если не хотите мучиться, можете обратиться туда.

Но мы рассмотрим последовательность замены данного элемента без использования такого приспособления, хотя для этого потребуется полный демонтаж привода с автомобиля.

Последовательность действий будет описана только для замены пыльника с одной стороны – левой. С правой стороны его замена производится аналогично.

Разборка привода

Машина загоняется в гараж. Желательно чтобы он был оборудован смотровой ямой, но можно обойтись и без нее.

Для начала, пока авто не приподнято и стоит на все колесах, нужно открутить гайку крепления привода к ступице колеса.

Если сразу этого не сделать, в дальнейшем открутить ее будет сложно.

Далее послабляются болты крепления колеса, автомобиль выдомкрачивается, под него укладываются опоры, и снимается колесо.

Затем производятся работы под автомобилем.

Снимается защита картера, поскольку она будет мешать.

С коробки передач нужно слить масло, для чего под нее ставиться емкость и выкручивается сливная пробка. Емкость после слива масла нужно будет убрать.

Далее опять нужно перебраться к ступице колеса, поскольку ее нужно будет снять с привода.

Для этого вначале откручивается и снимается от ступицы рулевая тяга. Снять ее иногда довольно сложно, поэтому лучше воспользоваться специальным съемником.



После снятия рулевой тяги нужно отсоединить шаровую опору нижнего рычага, предварительно открутив болты и гайки ее крепления.

Отсоединив опору, у ступицы появится возможность смещаться вбок, что и нужно сделать, чтобы снять ее со шлицов привода.

После отсоединения внешней стороны привода, опять придется забираться под автомобиль. На этот раз уже для отсоединения внутренней стороны.

Для этого нужно открутить три болта фиксации внутреннего пыльника от корпуса коробки передач.

После чего можно вытянуть привод вместе с внутренней обоймой ШРУСа, выполненного в виде трипоида.

Замена поврежденного элемента

Поскольку внешний ШРУС у Рено Логан неразборной, то замена его пыльника производится со стороны внутреннего шарнира. Чтобы добраться до него, понадобиться снимать трипоид с вала, для чего надо воспользоваться съемником для снятия стопорного кольца.

Как правило специального съемника для демонтажа трипоида под рукой не, поэтому в данном случае можно воспользоваться подручным инструментом, к примеру, зубилом.

Чтобы кольца трипоида не разлетелись, оберните последний тряпкой или скотчем.

Угол смены позиций зубила после двух, трех ударов – 120 градусов.

Затем снимается внутренний пыльник, предварительно послабив хомут его крепления.

Далее придется снять пластмассовый пыльник.

И подшипник с сальником.

Если у вас нет съемника для подшипника, то придется снова браться за зубило.

Сила удара средняя. Бить нужно по кругу в верхнюю кромку подшипника.

Поврежденный внешний пыльник можно, конечно, просто разрезать, сняв его хомуты, но без разборки внутреннего ШРУСа одеть новый элемент не получится.

После удаления поврежденного элемента внешний ШРУС тщательно промывается в бензине и обтирается ветошью.

Новый пыльник протянуть по валу, возможно, будет сложновато, поэтому допускается небольшое нанесение смазки ШРУС-4 на вал, чтобы облегчить одевание.

Перед натягиванием нового пыльника на шарнир, в него закладывается смазка для ШРУСа. После одевания его нужно закрепить при помощи хомутов, которые идут в комплекте.

Произведя замену внешнего элемента, желательно заменить сразу же и внутренний, а также и сальник с пылеотражающей втулкой.

Это убережет от возможной скорой разборки привода из-за поврежденного внутреннего пыльника или пропускания масла сальником.

Сборка

Все происходит в обратной последовательности.

После установки пыльников, на вал устанавливается трипоид, который потребуется насаживать при помощи молотка и деревянной проставки.

Затем привод устанавливается на место, внутренний пыльник закрепляется фиксирующей пластиной с тремя болтами.

Затем на шлицы вала одевается ступица, к ней подсоединяются и закрепляются нижняя опора и рулевая тяга.

Устанавливается на место колесо, а после уже затягивается гайка крепления ступицы к валу.

Финишными операциями будет установка на место защиты картера и заливка масла в КПП.
На этом замена внешнего пыльника ШРУСа на Рено Логан с левой стороны завершена.
Хочется отменить, что стоимость таких работ на автосервисе довольно большая.

Поэтому многие специалисты рекомендуют при выходе из строя внешнего пыльника ШРУСа Рено Логан менять сразу весь привод.

Важно почитать: Замена пыльника ШРУСа на популярных моделях автомобилей.



Это еще связано и с тем, что установленные повторно все элементы ШРУСа используемого на этой машине служат гораздо меньше, чем аналоги, установленные на заводе.

autotopik.ru

Замена пыльника ШРУСа Рено Логан

11792 Просмотров

Шарнирами равных угловых скоростей или сокращённо ШРУС обеспечивается передача крутящего момента относительно оси на максимальном повороте. В обиходе для его обозначения используют термин «граната». Конструктивно он может быть выполнен в различных модификациях, в зависимости от поколения и года выпуска авто. Замена ШРУСа Рено Логан должна производиться как можно скорее при обнаружении неисправности, так как игнорирование проблемы может привести к таким неприятным последствиям, как заклинивание шарниров и отсутствие возможности передвижения.

Самостоятельная замена элементов не вызывает сложностей и может быть выполнена своими руками при наличии необходимых инструментов и знания особенностей проведения ремонта.

Приводы колёс

Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:

  • Левый трипоид стоит в картере КПП;
  • Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.

Наружный ШРУС

Многие автовладельцы Рено Логан рестайлинговых версий (2009, 2010, 2011, 2012, 2013, 2014, 2015 г.в.) утверждают, что наружные пыльники ШРУСов долговечнее, чем у фазы 1 (2044, 2005, 2006, 2007, 2008, 2009 года), как с наличием ABS, так и без.

Наружный ШРУС представлен корпусом со шлицами, конец каждого из которых заканчивается резьбой. Соединение шлицевого типа не даёт шарниру делать повороты в ступице колеса и заставляет их вращаться вместе. Сверху резьбы накручивается гайка, жёстко фиксирующая гранату. В корпусе располагается обойма (сепаратор), в прорезях которой стоят подшипники. Внутренняя часть заполнена консистентной смазкой.

Схема замены наружного ШРУСа:

  • Первым делом необходимо снять привод автомобиля.
  • Пыльник отгибается в сторону, откуда он не будет мешать.
  • По стопору следует стучать молотком, так как стопорная внутренняя система из металлического кольца крепко держит шарнир.
  • После того, как ШРУС выпал, следует осмотреть кольцо, при поломке — заменить.

Комплект наружной гранаты включает два кольца: выбрать следует то, что подходит по диаметру снятому. Новая граната надевается после установки кольца на вал.

Поломки и неисправности детали могут возникать из-за ударов. Это касается как внутренней полости, так и самой обоймы. Кроме того, частыми причинами выхода из строя наружного ШРУСа могут стать:

  • Разлом сепаратора;
  • Ржавчина и пыль на шариках.

Наличие повреждения можно заподозрить по таким признакам, как щелчки и хруст во время движения при поворотах руля. При езде по прямой проблема отсутствует.

Замена пыльника наружного ШРУСа выполняется таким образом:

  • Авто ставится на подъёмник, гайки приводов немного ослабляются.
  • Передние колёса ставятся на домкрат, их следует снять.
  • Снимается картерная защита.
  • Пластиковая ёмкость для масла из коробки передач устанавливается под отверстие слива, жидкость полностью сливается.
  • Со ступицы снимается рулевая тяга.
  • Крепления шаровой опоры откручиваются.

  • Ступица извлекается из своего штатного места.
  • Снимаются болты, являющиеся креплением пыльника.
  • Привод и ШРУС извлекаются.
  • Внутренняя обойма ШРУСа удаляется из вала.
  • Хомут на резиновом внутреннем пыльнике ослабляется и снимается.
  • Пластиковый пыльник рядом с сальником и подшипником тоже извлекается.
  • Внешний пыльник разрезается после снятия хомутов и удаляется.

После этого устанавливаются новые элементы, а при большом износе делают также замену сальника. Сбор выполняется в обратном порядке.

Внимание! Замена внешнего пыльника наружного ШРУСа с правой и левой стороны проводится идентично, с той лишь разницей, что размеры их несколько отличаются: правый больше на 2 см в длину и на 1,5 см — в диаметре.

Внутренний ШРУС

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, а в пространстве между ними расположены игольчатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

  • Сработка игольчатых подшипников;
  • Стирание обойм;
  • Износ внутренних частей корпуса.

Неисправности внутренней гранаты проявляются в появлении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высокой скорости. Это указывает на то, что пора менять внутренний ШРУС.

Чаще всего для Логанов характерна течь с водительской стороны, виновником которой становится левый внутренний пыльник. Замена пыльника внутреннего ШРУСа слева выполняется в определённой последовательности.

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами бьют по триподу, чтобы он выпал. Откусывается хомут, старый резиновый пыльник снимается. Далее следует поменять по необходимости хомут и установить новый пыльник.

В сети можно найти много фото и видео, на которых выполняется разбор полуоси, восстановление её зубов, замена ШРУСов, пыльников и т. д. С их помощью будет легче провести ремонтные работы.

Артикулы и цены

После 2010 года на Логаны перестали устанавливать неразборные механизмы: ШРУСы для авто 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска будут отличаться от предыдущих годов. Имеются отличия у разборных и неразборных ШРУСов в зависимости от типа мотора (1.4 или 1.6 л, с 8 или 16 клапанами), а также с наличием или отсутствием антиблокировочной системы:

Внимание! Если диаметр вала составляет 30 мм — ШРУС несъемный. У съёмного элемента диаметр равен 25 мм.

Фирма Рено выпускает приводы только в сборе, стоимость которых достаточно высока, поэтому купить оригинал может позволить себе не каждый водитель. Артикул оригинального трипода — 7700113959. Неплохие качества имеют аналоги от Sasic, Фенокс, Марсо и т.д. Каталожные номера деталей различаются в зависимости от производителя и мотора авто (л.с.). А их цена варьируется в зависимости от изготовителя. Средние показатели имеют запчасти от Сасик и Fenox.  Проверить нужный код и сколько мм составляет диаметр (23-28, 21-24, 21-28) можно, сняв повреждённый элемент.

Заключение

Изношенные пыльники и хруст ШРУСа — повод для проведения ремонта и замены неисправных элементов. Игнорируя проблему, водитель обрекает себя на небезопасное движение, нестабильную работу тормозной системы и автомобиля в целом. Исправный ШРУС и целые пыльники сделают езду комфортной и позволят летать по дорогам!

loganlogan.ru

Замена

Отправить ответ

avatar
  Подписаться
Уведомление о
