Цена Радиатор отопителя 2123-8101060 НИВА-Шевроле алюминиевый ДААЗ

Радиатор отопителя 2123-8101060 НИВА-Шевроле  алюминиевый ДААЗ

Применяемость: Шевроле-Нива, Chevrolet-NIVA

Купить Радиатор отопителя 2123-8101060 НИВА-Шевроле  алюминиевый ДААЗ


Рассчитать стоимость доставки по России или получить консультацию
Вы можете по телефону (495) 960 94 60 или в онлайн консультанте на сайте https://lada-autodetal. ru/

Про моторчик печки в Шевроле Нива

Подвод теплого или холодного воздуха в салон автомобиля Нива Шевроле заводом изготовителем осуществлен с помощью электромоторчика и крыльчатки, надетой на его вал. Как и все другие механизмы этот электромотор иногда перестает выполнять свои функции. Основными причинами выхода из строя моторчика отопителя автомобиля, является длительное его использование при несвоевременной очистке фильтров. О том, как восстановить работоспособность печки и поведает данная статья.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

  1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
  2. Повреждены провода питания моторчика отопителя.
  3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
  4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
  5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
  6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Когда моторчик «сядет» на свое место, нужно его застопорить, чтобы от вибраций он произвольно не выпал!

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

почему не работает, скрипит, ремонт своими руками » АвтоНоватор

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

  • вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

    Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

  • снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
  • скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

  1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

    Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

  2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).

    Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

  3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.

    Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

  4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.

    Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

  5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

  • ключи-шестигранники, набор;
  • отвёртка крестовая;
  • новый вентилятор отопителя.

Последовательность замены

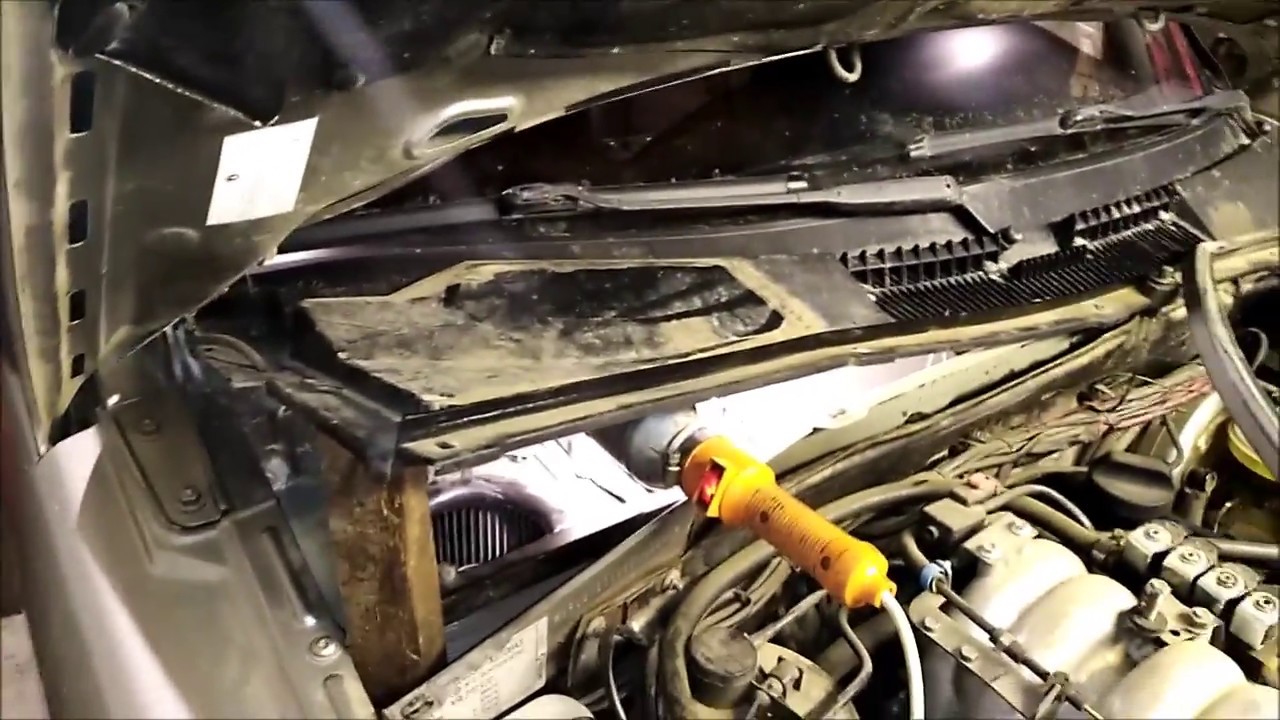

  1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

    После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

  2. На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

    Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

  3. Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

    Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

  4. Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.

    Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

  5. После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

    Мотор вентилятора «Шевроле Нивы» снят через бардачок

  6. Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.

    Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

  7. Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

  • крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
  • опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

    Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

  • найти в продаже «родной» вентилятор для «Шевроле Нивы» удаётся далеко не всегда (его номер по каталогу — 21238118020). По этой причине многие автовладельцы устанавливают вентиляторы марки LUZAR (а его номер — lFh01211). Назвать эти устройства хорошей альтернативой нельзя, и вот почему. «Родные» вентиляторы для «Шевроле Нивы» могут вращаться со скоростью 3000 об/мин, тогда как аналог от фирмы LUZAR развивает скорость максимум в 2800 об/мин. «Родной» вентилятор потребляет ток всего в 18 А, а LUZAR потребляет 25 А. При этом предохранитель F18, о котором говорилось выше, рассчитан именно на 25 А, то есть риск его перегорания при использовании вентилятора LUZAR многократно возрастает. В такой ситуации оптимальным вариантом будет установка «родного» вентилятора на «Шевроле Ниву».

    Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

Замена радиатора печки шевроле нива без кондиционера

Главная » Разное » Замена радиатора печки шевроле нива без кондиционера

Меняем радиатор печки Шевроле Нива

При длительной эксплуатации автомобиля можно заметить эффект запотевания стекол. В особо критичных случаях в салоне появляется неприятный запах из дефлекторов. Так же можно заметить подтеки охлаждающей жидкости, которая и является всему причиной.

Радиатор печки Шевроле Нива расположен в центральной консоли в месте отмеченном стрелкой. Это один из основных компонентов системы охлаждения, с которым тем не менее периодически могут возникать проблемы, как с термостатом и насосом. При нарушении герметичности корпуса начинается вытекание охлаждающей жидкости в салон, которое в большинстве случаев заметно даже без разбора панели приборов.

Чтобы добраться к радиатору лучше снимать панели со стороны пассажира, так как устройство расположено ближе к правой части автомобиля.

Эта проблема наиболее распространенная у автомобилей с большим пробегом. Причин появления может быть много, например, от некачественной охлаждающей жидкости, заводской дефект при производстве детали, засор или повышенной давление антифриза в системе.

При этом есть несколько характерных именно для этой проблемы признаков того что необходима замена радиатора печки Шевроле Нива:

  • Следы антифриза под ковриком водителя или пассадира
  • слабый прогрев салона
  • следы жирного налета на лобовом стекле над дефлекторами
  • снижение уровня жидкости в расширительном бачке
  • появление специфического химического запаха в салоне

Замена

Существует 2 основных способа замены радиатора. Это связано с техническими характеристиками авто. Нива Шевроле без кондиционера имеет Для того, чтобы самостоятельно поменять радиатор отопителя Шевроле Нива нужно запастить следующим набором инструментов:

  • набор отверток
  • пассатижи
  • ключ с торцевыми головками на 8, 10 и 14

Перед заменой снимается клемма с аккумулятора, чтобы при случайном попадании антифриза на проводку во время работы не вызвать короткое замыкание. Важно помнить, что в системе в течение 2-3 минут сохраняется напряжение за счет работы резервного конденсатора.

После этого сливается тосол из системы отопления.

Для этого нужно снять крышку с расширительного бачка, затем открутить сливной болт в нижней части двигателя. Так же можно отсоединить трубку охлаждения дроссельного узла и подсоединить вместо нее шланг, через который можно слить охлаждающую жидкость в подготовленную емкость.

Меняем радиатор без снятия панели приборов

В основе данной процедуры лежит опыт большого количество водителей, которые уже производили замену детали без сложного демонтажа панели приборов. Работу можно разбить на несколько этапов:

  1. Снимаем перчаточный ящик и отсоединяем воздуховод, ведущий к ногам переднего пассажира.
  2. Ослабляем хомуты, чтобы появилась возможность снять резиновую трубку для слива оставшейся жидкости. Для этого нужно подготовить небольшую тару.
  3. Чтобы провести данную процедуру более аккуратно можно закрыть салон тканью или пленкой, чтобы случайно не вылить антифриз.
  4. Радиатор дополнительно крепиться при помощи 2 шурупов. После их удаления нужно потянуть его немного на себя, пока его ход не ограничиться воздуховодом.
  5.  Снимаем крепление крышки реле, чтобы извлечь его. Это нужно сделать чтобы не мешался угол пластиковой рамки на теплообменнике.
  6. При помощи бокореза можно откусить кусок пластика, который мешает произвести демонтаж
  7. Затем нужно подготовить новый радиатор к установке. Для этого при помощи клея наносим по периметру детали тонкие полоски поролона. Это нужно сделать, чтобы воздух не проходил через щели а максимально эффективно прогревался.
  8. Затем деталь устанавливается в штатной место

Замена на автомобиле с кондиционером.

Радиатор печки на Нива Шевроле с кондиционером в виду конструкции расположен несколько иначе, чем в предыдущем случае. Поэтому, чтобы поменять его лучше прибегнуть к некоторым хитростям.

Так же замена радиатора печки Нива Шевроле с кондиционером без снятия панели приборов потребует замены испарителя. Поэтому в некоторых случаях автовладельцы предпочитают производить ремонт со снятием приборки. Несмотря на то, что этот способ более сложный он позволяет не нарушать герметичность системы кондиционирования, чтобы не было затрат на заправку авто фреоном.

Работу можно разбить на несколько основных этапов:

  1. Нужно отсоединить аккумулятор, затем слить тосол из системы охлаждения в специальную емкость. Чтобы удалить все остатки жидкости можно продуть расширительный бачок.
  2. Откручиваются болты крепления магнитолы, затем она извлекается вместе с салазками. Выкручиваются саморезы, которые удерживают панели и щиток приборов. Затем следует отжать защелки и немного отвести панель, чтобы она вышла из пазов.
  3. Чтобы упростить процесс обратной сборки можно отметить все фишки и разъемы маркером или прикрепить маячки из изоленты. Затем извлекается боковой щиток, кожух руля, разъем подветки.
  4. Снимается рулевая колонка вместе с распоркой
  5. Откручивается вентилятор, затем можно переходить к демонтажу печки вместе с блоком кондиционера

Важно помнить, что замена радиатора печки потребует разбора значительной части передней панели, поэтому, чтобы во время сборки не оставалось лишних деталей и система заработала как следует, необходимо придерживаться четкого порядка при обратной сборке и при необходимости запоминать расположение крепежных элементов.

После демонтажа необходимо проверить радиатор и все подводящие патрубки на герметичность. По возможности нужно заменить все патрубки, которые имеют повреждения или их внешний вид вызывает подозрения, чтобы вновь не возвращаться к столь долгой процедуре ремонта.

Сборка производиться в обратной последовательности. После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха.

Замена радиатора печки без снятия панели на Ниве Шевроле с кондиционером. — Chevrolet Niva, 1.7 л., 2007 года на DRIVE2

Доброго времечка.Вот и я созрел на замену радиатора. Проконсультировался вот с этим добрым человеком ( trent63 ), спасибо тебе, взял радиатор печки и в гараж.Всё есть на картинках ниже.1.Отсоединяем минусовую клемму АКБ2.Снимаем боковую панель и бардачок3.Откручиваем винт и снимаем воздуховод ног пассажира, откручиваем ЭСУД, чтоб не мешался.4.Снимаем заглушку подушки без.пассажира(4-е винта с внутренней стороны) и вырезаем пластик, достаём воздуховод. 6.Вынимаем салонный фильтр, откручиваем улитку и корпус заслонки, сдвигаем в сторону, отсоединяем провода и достаём моторчик и улитку.7.Откручиваем испаритель 2-а винта с внутренней стороны, трубки и их крепление.8.Отгибаем нижние пластины, маленько сдвигаем вправо испаритель и не с очень большой силой придавливаем к полу и достаём его.9.Снимаем патрубки радиатора, можно отрезать(если есть новые), так проще и два винта крепления радиатора.10.Вынимаем радиатор и меняем.Собираем всё в обратной последовательности.P.s теперь думаем, как просушить шумкуи выбираем варианты бардачка под заглушкой.

Всем удачного настроения и тёплых деньков.

Цена вопроса: 769 ₽ Пробег: 134300 км

Page 2

Доброго времечка.Вот и я созрел на замену радиатора. Проконсультировался вот с этим добрым человеком ( trent63 ), спасибо тебе, взял радиатор печки и в гараж.Всё есть на картинках ниже.1.Отсоединяем минусовую клемму АКБ2.Снимаем боковую панель и бардачок3.Откручиваем винт и снимаем воздуховод ног пассажира, откручиваем ЭСУД, чтоб не мешался. 4.Снимаем заглушку подушки без.пассажира(4-е винта с внутренней стороны) и вырезаем пластик, достаём воздуховод.6.Вынимаем салонный фильтр, откручиваем улитку и корпус заслонки, сдвигаем в сторону, отсоединяем провода и достаём моторчик и улитку.7.Откручиваем испаритель 2-а винта с внутренней стороны, трубки и их крепление.8.Отгибаем нижние пластины, маленько сдвигаем вправо испаритель и не с очень большой силой придавливаем к полу и достаём его.9.Снимаем патрубки радиатора, можно отрезать(если есть новые), так проще и два винта крепления радиатора.10.Вынимаем радиатор и меняем.Собираем всё в обратной последовательности.P.s теперь думаем, как просушить шумкуи выбираем варианты бардачка под заглушкой.

Всем удачного настроения и тёплых деньков.

Цена вопроса: 769 ₽ Пробег: 134300 км

Замена радиатора отопителя на Шниве с кондиционером, без снятия панели. Часть 1 — Chevrolet Niva, 1.7 л., 2012 года на DRIVE2

Нужно будет спустить фреон, гнуть кронштейны, играть в тетрис внутри панели и многое другое…

Большая благодарность:— trent63 — отчет— Romka-Kot — отчет— Ber256 — отчет* стащил у вас пару фоток

Всю работу можно разбить на этапы и делать, например, как я, в обеденные перерывы на работе и по вечерам по паре часов. Большинство времени машина остается на ходу и используется в полу разобранном виде. Нужно только следить за уровнем антифриза в бачке. Если делать все обычным методом со съемом панели, то машина довольно быстро станет недвижимость, пока не соберешь обратно.

Промаркеруйте снятые болты (например цифрами этапов из этой записи), что бы не забыть откуда они выкручены их реально много. Я предупредил! 😉 Сам я этого не сделал…

Инструмент— Очень рекомендую найти короткую отвертку с реверсом. Сильно облегчит жизнь.— Биты крестообразная и торекс T20.— Есть один саморез, куда отвертки не лезут. Обматываем биту изолентой и вставляем в ключ на 7 и заматываем изолентой.— Небольшая плоская отвертка, отжимать что-нибуть— Длинная плоская отвертка может пригодится при разборе улитки внутри панели.— Ключи на 8, 10, 19, 24. Головка на 10 иногда удобнее.— Клещи для снятия зажимов патрубков— Нож— Желательно налобник на голову и фонарик ложить где-то внутри панели для стационарного света.

— Силиконовый герметик (по желанию при сборке)

Полный размер

См. отвертку с реверсом и биту примотанную к ключу. Остально не запечатлил.

Этап 1. Снятие бардачка.

Откручиваем накладку справа от бардачка. Откручиваем все видимые саморезы внутри бардачка и на тоннеле. На крышке бардачка снизу есть накладка, она держится на трех саморезах снизу и 4-х сверху ближе к ручке. Ее откручивать не надо, она ничему не мешает! Я это сделал и потом долго мучился, что бы вставить пружинки ручки бардачка назад, т.к. ось ручки ничем не расклепана и при наклоне все рассыпалось…

Если у вас возникли сложности при съеме бардачка самостоятельно, немедленно собирайте все назад и отдайте машину в сервис!

Этап 2. Снятие подушки безопасности.

У кого нет подушки безопастности, заменяем этот этап на выпиливание дырки под бардачок. Без этого ничего не получится.]

Скидываем минусовую клемму с АКБ, что бы не переживать, что подушка стрельнет. Смотрим снизу пучок проводов и находим красную клемму. Плоской отверткой поддеваем защелку, которая крепит ее к каркасу панели и тянем вниз за провод. Фишка на свободе. Разъединям фишку. Блок подушки является одним целым с заглушкой аэрбега на панели! Головкой или ключом на 10 отворачиваем два болта крепления подушки к каркасу. Плоской отверткой поддеваем заглушку на панели или снизу рукой отжимаем защелки и подушка вытаскивается вверх.

Этап 3. Снятие пассажирского воздуховода.

У пассажирской решетки вентиляции отверткой поддеваем боковые заглушки, за ними два самореза. Вытаскиваем решетку на себя (она склеена с воздуховодом армированным скотчем, можно смело дергать сильнее если не идет). Отклеиваем армированный скотч, которым стянуты воздуховоды внутри панели и вытаскиваем воздуховод.

Этап 4. Снятие патрубка к ногам пассажира

Внутри патрубка откручиваем саморез и тянем патрубок на себя.

Этап 5. Снятие ЭБУ и блока предохранителей

Мозги будут мешать вытаскивать испаритель кондиционера. Нужно просто снять их с крепления и оставить висеть внизу. Можно снять позже, но снимать придется. У ЭБУ масса идет отдельным проводом на кузов, так что можно ездить с открученными! Проверял)

Ключом или головкой на 10 откручиваем крышку мозгов. И крестовой отверткой откручиваем два болта крепления. Из общей косы проводов вправо уходит две массы на кузов. У меня коса была смотана так, что эти провода не давали опустить ЭБУ низко. Был шанс их оторвать при вытаскивании испарителя (забегая вперед — он там еле протискивается). Раскрутил изоленту и вывел провода массы в сторону.

Этап 6. Снятие улитки (заслонка рециркуляции воздуха)

Этап заканчивается тем, что улитка свободно болтается внутри панели, но не вылазит от туда.

Снимаем воздушный фильтр и откручиваем 4 самореза крепления улитки к кузову. Сверху больше ничего откручивать не надо. Моторчик не снимаем!

Откручиваем саморез снизу печки, его хорошо видно. Дальше — заглядываем внутрь панели и смотрим вправо. Стрелкой указал где саморез. Берем биту зажатую в ключ на 7 (см раздел Инструменты). Одну руку засовываем в дыру аэрбега, а другу с ключом в дыру от воздуховода пасажира. Левая рука прижимает, а правая крутит.

Отгибаем в сторону салона все! железные кронштейны. Без этого никак. Потом все легко загибается на место.

Снятие тросика регулировки положения заслонкиНужно поддеть защелку кожуха отверткой сверху. Аккуратно, она улетает сразу в сторону, можно потерять Перед снятием, лучше подвести к этой пластине магнит на телескопической ручке, он не дает ей улететь. Если улетела, искать за испарителем либо в его нишах.

Далее сдвигаем улитку вправо и она свободно болтается внутри панели, но не вылазит.

Этап 7. Разбор улитки и вынимание ее из панели

Тут пошла жесть… Улитка состоит их двух половинок (верх и низ). Крепятся они между собой 6-тью защелками. Места защелок обозначены на фото. Тренируемся снимать защелки на передних. Нужно поддеть сверху плоской отверткой и защелка улетает. Остальные защелки потдеваем на ощупь, короткой плоской отверткой. Задние я потдел, подлазия длинной отверткой, со стороны воздушного фильтра (нужно приложить некоторое усилие, что бы отогнуть корпус и в щель разглядеть защелку. Одну я таким образом потерял в дебрях кузова, остальные падали на коврик.

Полный размер

Защелки у меня в руке

После того, как все защелки сняты, корпус разсоединяется на две части и они почти свободно выходят вниз. Верхнюю часть нужно провернуть вправо, возможно приложить небольшое усилие, я чуть переборщил и отломал ненужный кусок)

Не уверен, но возможно верхнюю часть можно было не вытаскивать. Хотя было удобно через образовавшуюся дыру из под капота рукой патрубки пропихивать.

продолжение

Page 2

Нужно будет спустить фреон, гнуть кронштейны, играть в тетрис внутри панели и многое другое…

Большая благодарность:— trent63 — отчет— Romka-Kot — отчет— Ber256 — отчет* стащил у вас пару фоток

Всю работу можно разбить на этапы и делать, например, как я, в обеденные перерывы на работе и по вечерам по паре часов. Большинство времени машина остается на ходу и используется в полу разобранном виде. Нужно только следить за уровнем антифриза в бачке. Если делать все обычным методом со съемом панели, то машина довольно быстро станет недвижимость, пока не соберешь обратно.

Промаркеруйте снятые болты (например цифрами этапов из этой записи), что бы не забыть откуда они выкручены их реально много. Я предупредил! 😉 Сам я этого не сделал…

Инструмент— Очень рекомендую найти короткую отвертку с реверсом. Сильно облегчит жизнь.— Биты крестообразная и торекс T20.— Есть один саморез, куда отвертки не лезут. Обматываем биту изолентой и вставляем в ключ на 7 и заматываем изолентой.— Небольшая плоская отвертка, отжимать что-нибуть— Длинная плоская отвертка может пригодится при разборе улитки внутри панели.— Ключи на 8, 10, 19, 24. Головка на 10 иногда удобнее.— Клещи для снятия зажимов патрубков— Нож— Желательно налобник на голову и фонарик ложить где-то внутри панели для стационарного света.

— Силиконовый герметик (по желанию при сборке)

Полный размер

См. отвертку с реверсом и биту примотанную к ключу. Остально не запечатлил.

Этап 1. Снятие бардачка.

Откручиваем накладку справа от бардачка. Откручиваем все видимые саморезы внутри бардачка и на тоннеле. На крышке бардачка снизу есть накладка, она держится на трех саморезах снизу и 4-х сверху ближе к ручке. Ее откручивать не надо, она ничему не мешает! Я это сделал и потом долго мучился, что бы вставить пружинки ручки бардачка назад, т.к. ось ручки ничем не расклепана и при наклоне все рассыпалось…

Если у вас возникли сложности при съеме бардачка самостоятельно, немедленно собирайте все назад и отдайте машину в сервис!

Этап 2. Снятие подушки безопасности.

У кого нет подушки безопастности, заменяем этот этап на выпиливание дырки под бардачок. Без этого ничего не получится.]

Скидываем минусовую клемму с АКБ, что бы не переживать, что подушка стрельнет. Смотрим снизу пучок проводов и находим красную клемму. Плоской отверткой поддеваем защелку, которая крепит ее к каркасу панели и тянем вниз за провод. Фишка на свободе. Разъединям фишку. Блок подушки является одним целым с заглушкой аэрбега на панели! Головкой или ключом на 10 отворачиваем два болта крепления подушки к каркасу. Плоской отверткой поддеваем заглушку на панели или снизу рукой отжимаем защелки и подушка вытаскивается вверх.

Этап 3. Снятие пассажирского воздуховода.

У пассажирской решетки вентиляции отверткой поддеваем боковые заглушки, за ними два самореза. Вытаскиваем решетку на себя (она склеена с воздуховодом армированным скотчем, можно смело дергать сильнее если не идет). Отклеиваем армированный скотч, которым стянуты воздуховоды внутри панели и вытаскиваем воздуховод.

Этап 4. Снятие патрубка к ногам пассажира

Внутри патрубка откручиваем саморез и тянем патрубок на себя.

Этап 5. Снятие ЭБУ и блока предохранителей

Мозги будут мешать вытаскивать испаритель кондиционера. Нужно просто снять их с крепления и оставить висеть внизу. Можно снять позже, но снимать придется. У ЭБУ масса идет отдельным проводом на кузов, так что можно ездить с открученными! Проверял)

Ключом или головкой на 10 откручиваем крышку мозгов. И крестовой отверткой откручиваем два болта крепления. Из общей косы проводов вправо уходит две массы на кузов. У меня коса была смотана так, что эти провода не давали опустить ЭБУ низко. Был шанс их оторвать при вытаскивании испарителя (забегая вперед — он там еле протискивается). Раскрутил изоленту и вывел провода массы в сторону.

Этап 6. Снятие улитки (заслонка рециркуляции воздуха)

Этап заканчивается тем, что улитка свободно болтается внутри панели, но не вылазит от туда.

Снимаем воздушный фильтр и откручиваем 4 самореза крепления улитки к кузову. Сверху больше ничего откручивать не надо. Моторчик не снимаем!

Откручиваем саморез снизу печки, его хорошо видно. Дальше — заглядываем внутрь панели и смотрим вправо. Стрелкой указал где саморез. Берем биту зажатую в ключ на 7 (см раздел Инструменты). Одну руку засовываем в дыру аэрбега, а другу с ключом в дыру от воздуховода пасажира. Левая рука прижимает, а правая крутит.

Отгибаем в сторону салона все! железные кронштейны. Без этого никак. Потом все легко загибается на место.

Снятие тросика регулировки положения заслонкиНужно поддеть защелку кожуха отверткой сверху. Аккуратно, она улетает сразу в сторону, можно потерять Перед снятием, лучше подвести к этой пластине магнит на телескопической ручке, он не дает ей улететь. Если улетела, искать за испарителем либо в его нишах.

Далее сдвигаем улитку вправо и она свободно болтается внутри панели, но не вылазит.

Этап 7. Разбор улитки и вынимание ее из панели

Тут пошла жесть… Улитка состоит их двух половинок (верх и низ). Крепятся они между собой 6-тью защелками. Места защелок обозначены на фото. Тренируемся снимать защелки на передних. Нужно поддеть сверху плоской отверткой и защелка улетает. Остальные защелки потдеваем на ощупь, короткой плоской отверткой. Задние я потдел, подлазия длинной отверткой, со стороны воздушного фильтра (нужно приложить некоторое усилие, что бы отогнуть корпус и в щель разглядеть защелку. Одну я таким образом потерял в дебрях кузова, остальные падали на коврик.

Полный размер

Защелки у меня в руке

После того, как все защелки сняты, корпус разсоединяется на две части и они почти свободно выходят вниз. Верхнюю часть нужно провернуть вправо, возможно приложить небольшое усилие, я чуть переборщил и отломал ненужный кусок)

Не уверен, но возможно верхнюю часть можно было не вытаскивать. Хотя было удобно через образовавшуюся дыру из под капота рукой патрубки пропихивать.

продолжение

Замена радиатора печки Шевроле Нивы актуальна перед зимой

Главная › Ремонт автомобилей

18.07.2017

В охладительной системе Шевроле Нивы есть термостат, помпа, теплообменник, а также отопитель салона. Сегодня мы определимся как делается замена радиатора печки Шевроле Нивы. Находится этот радиатор в центре приборной панели. Поэтому если появится запах антифриза, значит, пора проверить в каком состоянии радиатор печки.

Главные признаки, что необходима замена радиатора печки Нива Шевроле

Если долго ездить на Шевроле Ниве и ничего в ней не делать и не проверять, то может случиться такая неприятная ситуация, когда зимой в машине станет холодно, потому что печка не будет полноценно работать. Чтобы такого не произошло внезапно, то надо брать во внимание такие признаки, связанные с радиатором салонным (также его называют теплообменником):

  • если появился антифриз под водительским ковриком, это серьезный знак;
  • в салоне появился запах антифриза;
  • на стеклах стал жирный налет появляться;
  • воздух слабо нагревается в холодную пору;
  • в системе охлаждения тосол постоянно надо доливать.

Если же нет течи антифриза в местах соединений, то значит, что все такие нужна замена радиатора печки. И потом, это можно увидеть один раз взглянув на радиатор, если он весь в потеках, то понятно, что его надо либо ремонтировать, либо менять. Затем надо выбрать новый радиатор печки, обычно их производят из алюминия или меди, хороши и те, и другие, кому уже какой нравится.

Замена радиатора печки Шевроле Нивы: подготовка

Для замены будут необходимы такие инструменты:

  • головка на «14» с длинным воротком;
  • головка на «10» с длинным воротком;
  • головка на «8»;
  • рожковые ключи;
  • отвертки плоские и крестовые, можно в наборе;
  • пассатижи, которые нужны для того, чтобы зажимать и захватывать детали различных форм.

Далее обязательно надо слить антифриз из системы охлаждения. Меняя радиатор печки на Шниве, обычно сливают охлаждающую жидкость такими способами:

  • открыть крышку капота, открыть крышку на расширительном бачке, на передней части блока цилиндра надо через сливное отверстие слить жидкость;
  • есть другой способ – также надо открыть крышку расширительного бачка, снять хомут на шланге дроссельного узла, вытащить этот шланг, вместо него поставить другой шланг, через который и будет стекать жидкость в ведро сразу.

Но по идее, проще всего использовать первый способ, но всякое бывает, может сливное отверстие не удается открутить.

Кстати, чтобы во время замены радиатора печки вдруг не сработали подушки безопасности, то надо просто ключ в замке зажигания повернуть в положение «Lock», а также отключить массу на аккумуляторе. После отключения аккумулятора надо еще пару минут подождать, чтобы резервный конденсатор успел разрядиться.

Также заранее еще можно подготовить тонкие полоски из поролона, которыми надо будет обклеить радиатор по периметру. Это надо делать для того, чтобы не было щелей и воздушный поток шел только через радиатор.

Если в машине есть кондиционер, то это немного меняет все дело, усложняет процесс замены радиатора. Поэтому есть такие варианты развития событий:

  • не снимая панель приборов надо разгерметизировать систему кондиционирования, вытащить испаритель и потом заправить его хладагентом;
  • если полностью разобрать торпедо и руль снять, при этом кондиционер останется работать.

Самостоятельно в гараже эту работу будет сложно проделать. Самостоятельно можно будет поменять радиатор печки только в том случае, если в машине нет кондиционера. Кстати, для тех, кто живет на Украине, есть возможность купить запчасти на Шевроле Лачетти в Киеве по выгодным ценам.

Инструкция как менять теплообменник Нивы Шевроле без кондиционера

Производитель советует менять теплообменник после того, как приборная панель уже полностью разобрана. Но можно обойтись и без этих сложных действий, для замены радиатора печки Шевроле Нивы достаточно просто сделать такие действия:

  • снять ящик для перчаток, открутить все саморезы с помощью крестообразной отвертки;
  • снять нижний воздуховод, который крепится одним винтом, этот воздуховод направлен на ноги правого пассажира;
  • на нижнем патрубке хомут надо ослабить, взять емкость, для того, чтобы туда слить жидкость, оставшуюся в радиаторе;
  • раскрутить хомут на верхнем патрубке и тоже стянуть его;
  • раскрутить саморезы, которые держат радиатор, а затем потянуть радиатор на себя, чтобы он уперся в верхний воздуховод;
  • открутить гайку на 8, она держит крышку реле, снять эту крышку;
  • далее надо пассатижами откусить угол пластикового корпуса радиатора и вытянуть радиатор, потянув на себя.

Установка нового теплообменника

  • взять новый радиатор и по периметру приклеить слой поролона, можно взять любой клей типа Момента, дать высохнуть;
  • теперь надо все сделать в обратном порядке, установив новый радиатор, но также придется убрать угол пластикового корпуса на новом радиаторе.

Поставить патрубки на место, затянуть хомуты, закрутить сливной болт на блоке цилиндров. Когда все собрано, надо долить недостающее до нормы количество охлаждающей жидкости в бачок. И на этом процедура по замене радиатора Нивы Шевроле закончена, можно через пару дней проверить уровень охлаждающей жидкости, он должен быть в норме.

А далее более подробное видео о том, как делать замену радиатора печки Нивы Шевроле:

Замена радиатора печки Шевроле Нивы актуальна перед зимой Ссылка на основную публикацию

Как заменить радиатор печки на шевроле нива


Chevrolet Niva "Сто34ая" › Бортжурнал › Замена радиатора печки без снятия панели на Ниве Шевроле с кондиционером.

Доброго времечка.Вот и я созрел на замену радиатора. Проконсультировался вот с этим добрым человеком ( trent63 ), спасибо тебе, взял радиатор печки и в гараж.Всё есть на картинках ниже.
1.Отсоединяем минусовую клемму АКБ
2.Снимаем боковую панель и бардачок
3.Откручиваем винт и снимаем воздуховод ног пассажира, откручиваем ЭСУД, чтоб не мешался.
4.Снимаем заглушку подушки без.пассажира(4-е винта с внутренней стороны) и вырезаем пластик, достаём воздуховод.
6.Вынимаем салонный фильтр, откручиваем улитку и корпус заслонки, сдвигаем в сторону, отсоединяем провода и достаём моторчик и улитку.
7.Откручиваем испаритель 2-а винта с внутренней стороны, трубки и их крепление.
8.Отгибаем нижние пластины, маленько сдвигаем вправо испаритель и не с очень большой силой придавливаем к полу и достаём его.
9.Снимаем патрубки радиатора, можно отрезать(если есть новые), так проще и два винта крепления радиатора.
10.Вынимаем радиатор и меняем.Собираем всё в обратной последовательности.
P.s теперь думаем, как просушить шумкуи выбираем варианты бардачка под заглушкой.
Всем удачного настроения и тёплых деньков.

Цена вопроса: 769 ₽ Пробег: 134 300 км

www.drive2.ru

Нива шевроле без кондиционера, без снятия панели, как поменять отопитель и где он находится, как снять блок управления

Система отопления любого транспортного средства имеет своим комплектующие, который обеспечивают полноценное функционирование всего устройства. Важную роль в работе системы играет радиатор печки. Возникают ситуации, когда устройство выходит из строя и перестает работать. Чтобы устранить любую серьезную неполадку, придется произвести демонтаж узла.  Расположение радиатора предусмотрено по особой схеме.

Статья расскажет, в каких случаях радиатор требует замены и как заменить его самостоятельно.

Когда радиатор требует замены

Длительная эксплуатация автомобиля Нива Шевроле может привести к возникновению проблем.

В основном это связано:

  • с появлением течи — такую неполадку в работе устройства можно вычислить по лужице, которая появляется в салоне автомобиля Шевроле Нива;
  • засорением устройства — если ухудшается теплоотдача, пора задуматься о смене детали.

Как заменить радиатор печки на «Ниве Шевроле» без кондиционера

Многих автомобилистов часто интересует вопрос, как производится замена радиатора печки Нива Шевроле без кондиционера. Для проведения всех действий изначально потребуется открутить болты, расположенные на блоке цилиндров. Чтобы не повредить внешнюю оболочку крышки расширительного бачка, ее нужно аккуратно снять.

Кроме этого варианта специалисты рассматривают и другой способ, более практичный. Например, нужно воспользоваться новым шлангом с целью удаления жидкости, которая постепенно накапливается в емкости.

Какие инструменты понадобятся

Для проведения процедуры понадобятся следующие приборы:

  • отвертка;
  • пассатижи;
  • кусачки;
  • торцевые головки – можно подобрать соответствующий размер (8, 10, 14).
Подготовка

Есть два варианта слива охлаждающей жидкости:

  1. Открыть крышку капота. Переднюю часть цилиндра использовать с целью устранения жидкости.
  2. Достать крышку расширительного бачка и воспользоваться новым шлангом.

Важно! При замене детали могут сработать подушки безопасности. Чтобы этого не случилось, надо повернуть ключ в замке зажигания в положение «Lock». Специалисты также рекомендуют отключать массу на аккумуляторе. После выполнения всех действий нужно подождать несколько минут. Это делают для разрядки резервного конденсатора.

При наличии кондиционер, процесс замены отопителя значительно усложняется. Поэтому специалисты рассматривают следующие варианты, которые помогут в осуществлении операций:

  • не снимая панель приборов производится разгерметизация системы кондиционирования;
  • если торпедо разбирается и руль снимается, то работа кондиционера значительно улучшается.

Как снять радиатор печки

Снятие радиатора печки начинается с извлечения бардачка. Извлечение саморезов крепления облицовки производится с обеих сторон у ног пассажира. После выполнения данных действий требуется снятие клеммы осветительного прибора.

Когда хомуты резиновых патрубков ослабевают, их легко снимать. Как только шланг снимается, выкручивается крепеж теплообменника.

Для надежной фиксации радиатора необходимо проклеить грани, применяя поролон в связи с негерметичностью соединения. Это позволит избежать проникновения воздух вовнутрь.

Рамку нового теплообменника закрепляют при помощи пластика. Только после этого размещают на посадочное место.

Несколько способов замены

На практике рассматривается два варианта замены отопителя Chevrolet Niva 2006.

Первый способ

Важно учесть, что в системе отопления до 2 минут сохраняется напряжение.

Изначально снимают крышка с расширительного бачка, откручивают сливной болт, расположенный внизу двигателя. Так же можно отсоединить трубку охлаждения дроссельного узла. В качестве альтернативы можно применить шланг, при помощи которого охлаждающую жидкость можно переместить в специальную емкость.

Далее происходит смена радиатора. Совсем необязательно извлекать панель приборов. Изначально нужно снять радиатор печки и отсоединить воздуховод. Ослабляют хомуты, чтобы появилась возможность извлечь резиновую трубку.

Второй способ

Потребуется применение небольшой тары. Чтобы избежать образования лужицы в салоне рекомендовано ткань или пленку.

Пошаговая инструкция всего процесса

С помощью плоской отвертки поддевают заглушку на панели. Далее нажимают на защелки, которые располагаются в нижней части конструкции, а затем поднимают подушку вверх. Ключом соответствующего размера откручивают болты крепления подушки безопасности.

Установка заглушек решетки вентиляции выполняется откручиванием саморезов, а также извлечением самой решетки. Далее требуется удаление скотча и извлечение воздуховода при помощи соответствующего инструмента.

Чтобы аккуратно снять воздуховод со стороны пассажира, потребуется произвести демонтаж решетки вентиляции. Затем удаляют скотч.

Проводят демонтаж патрубка в ногах пассажира. Изначально откручивают крепеж крепления шланга. Для снятия испарителя кондиционера устраняют блок предохранителей вместе с блоком управления.

Важно! При извлечении вентилятора снимают воздушный фильтр. Затем выкручивают 4 самореза, при помощи которых крепится электромотор.

Для размещения конструкции подбирают правую часть. Далее снимают защелки (их всего 6 штук). Их поддевают при помощи отвертки. Как только действия будут выполнены, конструкцию можно разъединить и аккуратно достать. Чтобы отсоединить комплектующие вентилятора, необходимо извлечь защелки.

Следующий этап – это снятие трубки системы кондиционирования. Поскольку есть вероятность выхода фреона, при проведении процедуры желательно воспользоваться специальными защитными очками.

Происходит откручивание гайки. Болты крепления нужно аккуратно извлечь, чтобы не повредить гайки. Также нужно снять саморез, который находится там же, где и сам патрубок радиатора.

В салоне откручивают болты крепления испарителя, а также саморез. Сопло испарителя должно находиться в правой части, пока он не освободится.

Установка нового отопителя

Прежде чем заменить старый отопитель на новый, ось конструкции смазывают специальной смазкой. Собирают детали в обратной последовательности. При установке крыльчатки ее перемещают в разные стороны. Затем стоит убедиться, произведена или нет полная посадка на вал двигателя.

Как заменить радиатор печки на «Шевроле Ниве» с кондиционером (в чем отличия)

Замена радиатора печки Нива Шевроле с кондиционером осуществляется со сменой испарителя. Чтобы упростить процесс обратной печной сборки, желательно отметить все разъемы применив специальный маркер. После извлечения вентилятора приступают к демонтажу регулятора.

Чтобы поменять регулятор, потребуется разобрать переднюю панель. Важно помнить, что после демонтажа требуется проверить краник радиатора и все подводящие патрубки на герметичность.

Какие инструменты понадобятся

Чтобы самостоятельно поменять кран отопителя Шевроле Нива, понадобятся:

  • набор отверток;
  • пассатижи;
  • ключ.
Как снять испаритель и вентилятор

Рассмотрим, как снять блок управления печкой на Шеви Нива. Эта процедура выполняется через бардачок. Потребуется отсоединить минус на аккумуляторе по следующей схеме:

  • снимается приборная панель;
  • отсоединяется разъем;
  • проворачивается корпус обогревателя;
  • происходит проверка прибора.
Как снять радиатор

Чтобы исключить протекание тосола на пол, применяется полиэтиленовая пленка, иначе пол покроется антифризом.

Рекомендуется предварительно вынуть теплообменник и стянуть патрубок. Для завершения процедуры ослабляют хомуты. Далее их откручивают и извлекают.

Как заменить радиатор без снятия панели приборов

Замена устройства осуществляется поэтапно:

  1. Извлекают перчаточный ящик и отсоединяют воздуховод.
  2. Чтобы упростить процесс снятия резиновой трубки для слива оставшейся жидкости ослабляют болты.
  3. Конструкцию прикрепляют с помощью двух шурупов.
  4. Применяя бокорез, удалите кусок пластика, который мешает при производстве демонтажа конструкции.
  5. Затем подготавливают новый радиатор. Чтобы воздух не проходил через щели по периметру наносят клей.

Это интересно:

Пошаговая инструкция по замене прокладки ГБЦ в Нива Шевроле.

Особенности замены цепи ГРМ в Ниве Шевроле своими руками.

Технические характеристики и преимущества Нивы Шевроле.

Заключение

Чтобы ознакомиться с отзывами владельцем о замене радиатора на авто Шевроле Нива, посетите портал Drive2. Здесь можно рассмотреть фото и видео, изучить особенности замены устройства, а также получить советы. На сайте вы узнаете, сколько будет стоить новая деталь. Как правило, цена указывается рядом с фото.

chevniva.ru

замена радиатора печки без снятия панели — Chevrolet Niva, 1.7 л., 2008 года на DRIVE2

Всем доброго времени суток, еду как то вечерком, у думаю что за налёт такой на стёклах, глядь под коврик а там лужа, думаю ну всё приплыли, радиатор печки, а машина то с кондиционером.
если спросить у того у кого уже был опыт его замены при упоминании его начинает трясти.
ну делать нечего, глаза бояться а руки все равно сделают.
и так три варианта замены.
1. снятие панели и всего что там есть.
2. спускать фрион откручивая трубки кондея.
3. вытащить радиатор со стороны водителя.
Первые два варианта не подходят снимать панель или крутить трубки кондюка я не хотел.
Было принято вынимать его со стороны педального узла, т. е. со стороны водителя.
Может кто то скажет что это колхоз, работать ни чего не будет, ни чего не подойдёт, потом всё будет видно.
Нет это совершенно не так, все работает в штатном режиме, ни чего не видно так как все становиться на место, и все подходит.
И так нам понадобиться радиатор отопителя от классики, 2 флянца с прокладками, новые хомуты, и метр печного шланга 16 размера, конечно же герметик, и самоклеющийся паралон.
и так приступаем.
Для начало снимаем боковые панели, бардачёк и консоль где живет магнитола, там всё элементарно, саморезы все одинаковые перепутать нечего. снимаем кожух с рулевой колонки.

Полный размер

вот такая картина открывается перед нами, чётко видны границы как вырезать, отводим провода в сторону, можно использовать паяльник, я нагревал нож и вырезал им.

Полный размер

режется довольно легко

Полный размер

когда все вырезали мы видим сам радиатор, но пока вытащить его не можем, переходим на правую сторону, там можно просто отпилить патрубки, я не смог рука не пролезла, я просто выломал боковую крышку радиатора, и выталкиваем его в левую сторону, конечно же перед началом работы не забываем слить тосол, но в радиаторе немного останеться, подложите тряпку

Полный размер

обклеиваем новый радиатор паралоном для уплотнения, иначе воздух будет проходить не через радиатор а рядом с ним, и дуть будет не так горячо, новый радиатор вставляется с небольшим усилием, так как обклеен паралоном, вставляем его на место с левой стороны,

Полный размер

прикручиваем флянцы, и надеваем уже новые патрубки, флянцы выходят со стороны пассажира, тут немного придётся поеб*ться место маловато.

Полный размер

теперь радиатор стоит на своем месте, берём ту часть которую вырезали, прикладываем её к радиатору и хорошо со всех сторон промазываем герметиком, что бы не было дырок, фиксируем на пару часов, я упёр напильник в педаль сцепления.

Полный размер

после того как герметик схватился убираем упор и проверяем, все стало одним целым, да конечно вид не очень, но все стоит на своих местах, и заслонка закрывается и открывается полностью, теперь доливаем тосол, завадим проверяем не протекает ли где, если всё впорядке, начинаем обратную сборку

Полный размер

вод так выглядит после сборки, как мы видим герметика не видать, всё подошло обратно и встало как и должно, заводим машину, и проверяем заслонку, теперь всё в порядке, дует горячим а если закрыть то холодным, и самое главное если этот гад опять потечёт, то следующая замена не займет очень много времени. всем удачи П.С. я описал способ который был удобен лично для меня.

Полный размер

www.drive2.ru

Замена радиатора печки Chevrolet Niva — Chevrolet Niva, 1.7 л., 2004 года на DRIVE2

1. Открываем крышку, чтоб стравить давление в системе охлаждения. Откручиваем шланг охлаждения с дроссельного узла. Вместо него одеваем шланг, другим концом шланг в 5-литровую бутылку или что оказалось под рукой. Снятый шланг охлаждения затыкаем пальцем и дуем в бачок, выдувая из системы часть антифриза или тосола, кто на чем ездит.

2. Снимаем бардачек.

3. Откручиваем воздуховод на ноги, который будет мешаться при вытаскивании печки, там все просто, один винт.

4. В печке можно просверлить отверстие, чтобы слить часть оставшейся жидкости, для того чтобы при снятии патрубков у нас не потекло из них. Я просверлил дырку и прижал к ней край резинового шланга слив остатки в бутылку.

5. Откручиваем хомуты шлангов пошире и сдвигаем хомуты как можно ближе к кузову чтобы не мешались. Шланги удобнее снять при вытаскивании печки.

6. Может понадобиться отломать край печки. Это можно сделать кусачками. Пока только на одной машине не потребовалась такая операция, печка вытащилась так.

7. На новой печка спиливаем край как на фото, это в случае если при вытаскивании не получилось снять без отламывания уголка.

8. Устанавливаем печку, одеваем шланги, вспоминая добрым словом конструкторов.

9. Появившееся отверстие заделываем герметиком. Обычно пользуюсь Абро Серым 999, густой и не воняет.

Ну а дальше собираем все как и было.

Всем удачи на дорогах.

www.drive2.ru

Chevrolet Niva › Бортжурнал › Замена радиатора отопителя без снятия панели приборов, кондиционера – альтернативный способ.

Посетила меня учесть протечки радиатора отопителя, Шевик с кондиционером 2012 г.в., объявленная стоимость работ 7 т.р. Пошел читать интернет, вариантов замены множество и все достойны внимания. Заинтересовался способом, который кратко описан в видео

и

Подготовился (купил радиатор и патрубки), принялся за работу и все получилось. Теперь все по порядку:
1. Отсоединил клемму «-» аккумулятора.
2. Выполнил демонтаж сидений. Я снял оба, после чего пространства становится достаточным для выполнения работ в любой «понравившейся позе».
3. Выполнил демонтаж вещевого ящика с отсоединением подсветки и размыкателя.
4. Демонтировал облицовку туннеля пола (на фото еще не снял), крышку монтажного блока, кожух рулевой колонки, руль поднял вверх.

Полный размер

5. Демонтировал консоль панели приборов. Отключил попогрейку, прикуриватель, регулятор зеркал, магнитолу.
6. К этому времени тосол остыл, сливаем его. Я сделал это по методу.

7. Демонтировал вертикальную металлическую стойку консоли панели приборов (зеленый на фото), планку крепления боковой пластиковой накладки (красный на фото.). Снял тяги управления потоками воздуха (не все влезли на фото, желтый).

Полный размер

8. Далее демонтировал воздуховоды и всю обшивку передней части авто для тщательной просушки, так как было все пропитано тосолом. Получилось так.

Полный размер

9. Открутил винты и саморезы крепления отопителя к каркасу панели приборов: 1. Два снизу, расположены симметрично слева (№ 1 на фото) и справа, уровень доступа нормальный. 2. Саморез труднодоступный (№ 2 на фото), выкручивается с применением спец инструмента ключ + бита (представлен на видео выше).

Полный размер

3. «Веселые винты» на планке крепления патрубков, так как я не сфоткал, то фото взял у niva67, спасибо ему за подробный отчет по замене радиатора печки.

4. И еще один шурупчик, слева от патрубков (см. фото, которое взято у RomanIsaev, также спасибо ему за отчет).

10. Если машина с подушками безопасности (как у меня), то столкнемся с проблемой демонтажа блока управления подушками, который конечно стоит прямо под отопителем на металлической площадке и мешает сдвинуть печку (во всяком случае у меня не получилось). Блок крепится к шпилькам 3-мя гайками, к которым есть доступ. Откручиваем их и, приподнимая отопитель (после откручивания всех саморезов появляется люфт) вынимаем блок управления подушками, предварительно отключив от него шлейф проводов. С целью упрощения дальнейшей сборки укоротил шпильки, чтобы не мешали маневрам.
11. Отсоединяем патрубки (можно просверлить радиатор и все слить с полученного отверстия, что и надо было сделать) и встречаем тосол.
12. Далее печка сдвигается в сторону водителя и возникает возможность маневрирования. Необходимо ее установить под определенным ракурсом (смотрите внимательно видео, представленное выше и фото из него)

и радиатор достаточно легко демонтируется (см. фото).

Полный размер

13. Ставим новый радиатор и все собираем в обратном порядке.
Попутно заменил расширительный бачок, тосол и фильтры. Всем спасибо и удачи на дорогах.
P.S. Все делал первый раз, полет пока нормальный! Цель работ — экономия средств, проверка альтернативного способа замены радиатора печки. Вывод – метод работает, но все похоже индивидуально.

www.drive2.ru

niva67 › Блог › Замена радиатора печки на Chevrolet Niva с кондиционером, или как я провел эту субботу.

Сталкивался уже. Думал знаю всё, что да как, в этот раз сделаю быстрее. А нет, не быстрее. Не получается быстрее, слишком многоболтовая работа. Выкладываю, может кому поможет. "Секс" еще тот)
Слив антифриза и снятие бардачка здесь
www.drive2.ru/l/3417947/
Снимаем панель магнитолы. По 2 болта по краям, и 2 вверху. Отодвигаем верх на себя и вытаскиваем из нижних зацепов. Понадобится снятие магнитолы и вытаскивание салазок магнитолы. Места мало, салазки могут мешаться.

Боковые накладки, они просто на защелках. Откручиваем накладку на панель.

По одному болту с краев и снимаем.

Снимаем панель приборов. Красные стрелки болты, там где кнопки они под заглушками, просто выдергиваются. Зеленая защелка, Тянете на себя. Когда отщелкнулась, отводите правую часть панели и вытаскиваете всю панель со сдвигом направо, т.к. слева ее держит зацеп в районе кнопок включения света.
Маркером для удобства можно проставить цифры на кнопках и клемма чтобы потом не думать при сборке где что было. Со спидометром все просто, 2 болта и пару клемм. Не перепутаете, одна белая, другая красная.

Откручиваем панель. 4 болта на панели. Которые ближе всего к стеклу. 2 по краям центрального воздуховода и по 1 по краям панели, самые крайние.

Снимаем блок управления печкой. Снять ее можно и раньше. Перед этим нужно будет снять панели рулевой колонки и левую панель печки, что возле ног.
Блок управления заслонками. Защелки на горячий-холодный, лицо-ноги отщелкиваем на самой печке. Немного вытягиваем блок и отщелкиваем тросик заслонки салон-улица. Соответственно скидываем клеммы подсветки.

Откручиваем рулевую колонку. 2 гайки на 13 и два секретных болта. Сбиваются удобно зубильцем и молотком. Потом откручиваются щипцами или плоскогубцами. Рулевую колонку опускаем на сиденье.

Откручиваем нижние болты крепления панели к усилителю и снимаем панель.

Распорка, снимаем.

Нижнее крепление усилителя панели к кузову, прямо над рулевой колонкой, 4 болта.

Крепления корпуса вентилятора к усилителю. Сделал вот такую приспособу. Либо можно маленькой трещеткой с насадкой.

Крепление кондиционера и печки к усилителю. Зеленая стрелка один из "сексуальных" болтов. Я немного отогнул край усилителя щипцами и подлез к нему крестовой отверткой. При сборке его закручивать по желанию.

Левый болт печки для примера.

Откручиваем болты крепления усилителя к кузову и снимаем усилитель. Никаких силовых нагрузок. Если все открутили все снимается без лишних усилий. Отводим усилитель немного в сторону к сиденьям чтобы можно было вытащить печку.

Тройник печки, снимаем.

А теперь самые веселые болты, даже не болтики, шурупчики.
Жестянка которая нафик не нужна, но мешает снять корпус печки. Верхний откручивается пока шланги еще стоят на печке, подлезаем наискосок отверткой. Удобней до снятия усилителя, чтобы усилитель не мешался. Снимаем шланги, воротком с крестовинкой подлазим к верхнему немного отогнув печку.

Придумал вот такую штуку. Трещеточный ключ на 8, в него внедрил насадку для шуруповерта.

Откручиваем жестянку и с легкостью снимаем печку. Корпус кондиционера и жестянка, вид со стороны водителя.

Крепление на печке.

При сборке обратно ее закручивать не нужно.

Течь.

www.drive2.ru

Chevrolet Niva GLC › Бортжурнал › Замена радиатора печки. С кондером. Без снятия панели.

Всем привет! Пришлось и мне насладиться в полной мере заменой радиатора печки. При вытряхивании песка с водительского коврика заметил, что низ его весь сырой. В общем-то все сразу стало ясно. В сервисе даже не торгуются- сразу говорят давайдосвиданья. Натолкал газет под шумку и под коврик, и начал готовиться ))). Сразу скажу, описывать подробно не буду, потому что все уже сказано. Пользуясь случаем хочу передать привет выразить благодарность всем кто описывал на Драйве действия по замене, иначе пришлось бы снимать панель- а это пипеццц. Особенно помог отчет RomanIsaev , я его распечатал и прямо по пунктам воплощал в жизнь))). Благодаря этому за полдня была заменена печка, а также попутно еще несколько мелких дел по машине.
Накануне, раз уж такое дело, слил бурую жижустарый антифриз, и залил дождевой водички. Как сливать думаю не секрет ни для кого- на блоке пробка под свечами, на радиаторе барашек слева внизу. В бачке на дне была грязь, пришлось снять и помыть, потом посадил на герметик. Купил 10-литровый Феликс Карбокс Красный, вроде неплохой антифриз, а также радиатор+патрубки+герметик. На следующий день слил воду, а в бачке слизи какой то осело с сантиметр толщиной, пришлось опять снимать и мыть бачок((. Ну а дальше все по пунктам, повторяться не буду, изложу тут свои наблюдения- может кому поможет.

Полный размер

Сзади склад- порог, бардачок и т.д. Снимал раньше, чтоб посмотреть где течет

Со снятием бардачка все просто- открутил все саморезы и снял, и стало видно радиатор печки. Отвертки использовал где-то длинную, где-то короткой лучше. Дальше откручиваем под панелью 5 саморезов заглушки места подушки- крутил короткой отверткой или маленькими пассатижами за шляпку самореза. Сразу скажу когда обратно собирал в 2 труднодоступных места слева загнал обычные саморезы по дереву- у них шаг больше- крутить быстрее и держат также хорошо. Затем начал полотном пропиливать окно в панели, но как то мне не понравилось- взял нож и прорезал ножом как открывалкой, главное будьте осторожны, лучше хороший нож с фиксируемым лезвием.

Полный размер

В машине появилось еще одно окно)


Дальше все по порядку как Роман описывает. При снятии улитки немного поковырялся с коварным саморезом справа, собрал себе отвертку из биты и ключа на 7, немного болталась в ключе- подложил медную полоску и стало нормально.

Фото не мое, зато наглядное

Еще момент- мне кажется удобнее когда бита и изгиб ключа смотрят в одну сторону. Сначала сделал наоборот- неудобно, ключ упирается в кузов справа- пришлось разворачивать чтобы конец ключа смотрел в салон- так удобнее крутить.

Полный размер

Так по-моему удобнее, изгиб в салон смотрит


А саму шляпку самореза видно в щель со стороны двери- я подсвечивал фонариком и крутил, мне удобнее когда вижу, а не на ощупь.

Полный размер

Отсюда видно саморез


Дальше опять все без косяков, строго по инструкции))). Все разобрал, добрался до печки. Сверлить не стал, подложил тряпку под низ, а при сдергивании патрубка сразу затыкал другой тряпкой- так практически все сухо, да и у меня же вода там была, не так уж страшно).

Полный размер

А вот и моя инструкция!

Полный размер

А вот и виновник торжества!


При установке нового радиатора оказалось что продавщица продала мне не тот длинный патрубок- он оказался короче. Не знаю от чего он, разбираться не стал, поставил обратно старый, вроде еще не дубовый.

Полный размер

Новье!


Ну а дальше быстрая сборка в обратном порядке. Немного притормозился с тросиком заслонки, оказалась лопнула оплетка у рычага, и он не работал, похоже что давно. Пришлось обрезать кусок оплетки и зажать по новой. Кстати, все болтики- гаечки складывал в бумажки и подписывал- "улитка", "эбу" и т.д., поэтому из лишних деталей остался только тот самый "коварный саморез", который я не стал обратно закручивать.

Полный размер

Рабочий стол)

Под шумкой и ковром помыл-протер как смог, остальное впиталось газетами, неделю ездил менял периодически. На днях собрал все окончательно. Результатом доволен! Еще раз всем спасибо за отчеты, пацаны вы реально помогли!

www.drive2.ru

Chevrolet Niva Т-323 › Бортжурнал › Замена радиатора печки шеви нива с кондеем и установкой радика 2101. Скорее тюнинг, а не колхоз )

Полный размер

Родной который течёт…

Как говориться было все. И 'камасутра' со снятием панели, процесс занимательный и очень интересный, но повторять процедуру повторно уже не хотелось.

Но… очередная мойка машины, и вот, под ковриком водителя опять антифриз.

Тут ясно, радиатор печки под замену.

Повторять секси с бубном уже небыло желания.

1. Часть: НАЧАЛО (эта глава для понимания что есть Колхоз)

Посмотрев в очередной раз посты про установку радиатора печки, приобрёл весь рекомендуемый комплект:

— радиатор печки 2101 (взял Luzar)
— трубки печки от 2101 (уголок на 90 градусов (коротыш) и уголок на 90 градусов (удлиненный)
— прокладки

Собирать на резино патрубках от 2108 принцепиально не хотел, так как ставить сгон на место стыка, доп. хомут и в любом случае метал патрубки уголки неизбежны, а это значит доп.место возможного протекания.

1.1. ДЕМОНТАЖ РАДИАТОРА ПЕЧКИ.
Особо заострять внимание не буду

Тут все болнальго:
— слив ОЖ
— снимаем бордачек и видим радиатор печки
— снимем обшивку со стороны водителя и видим куда приходит радиатор
— снимаем лягушку тормоза (не вынеш радиатор при вынимании упирается в нее)
— бур машинкой вырезаем заднею крышку радиатора печки по периметру, по основанию самой печки и видим 'попу' радиатора.

Полный размер

Со стороны водителя. Вырезаем по контуру, прям по плоскости печки.

— откручиваем хомуты с патрубков и сливаем ОЖ, часть неизбежно остаётся в радиаторе. Сверлим в нижнем углу радиатора отверстие и опорожняем сам радиатор от ОЖ.

Полный размер

Для чистоты, использовал детские впитывающие пилеки. С них можно отжать ОЖ и использовать повторно )

— снимаем переднею крышку радиатора, это крашка откуда патрубки выходят. Отгибаем ответкой усы оцинкованные, которые прижимают крышку к самому радиатору) отогнул практически весь верх и частично низ. Потом с помощью усилия демонтируем/вырываем крышку с радиатора. Крышку не ломаем и не выпиливаем. Она пригодитья для изготовления задней фиксируещей крышки (со стороны выдителя)
— вытаскиваем/выталкиваем радиатор в сторону водителя.

1.2. КОЛХОЗ ВЖИВЛЕНИЕ РАДИАТОРА НА УГОЛКАХ 90 градусов.

— вставляем радиатор 2101, 'вверх ногами', название радиатора перевернуть 'верх ногами'. Это для того, чтоб длинный патрубок металл дотянулся до резино.патрубка.

1.3. Монтаж метал.патрубков. тут немного подгонки…

— ставим прокладки
— устанавливается короткий метал трубка/патрубок. Ставим его в верхний угол.
При этом примеряем корректность угла поворота. Угол равен 45 градусов относительно оси отверстий крепления самого патрубка, уменьшаем вылет от крепления патрубка до первого изгиба, может упереться в кандер. Обрезал и заварил.
— аналогичный процесс по подгонки и по удлинненому трубку (приходиться много подгибать)

ЗАСАДА первая! ВРОДЕ ВСЕ ВЕРНО. .
Но диаметр метал.патрубков 16 мм.
Диаметр резино патрубка, внутренний 18 мм! Это значит что хомут может не обжать патрубки должным образом.

Полный размер

Колхоз с патрубками 2101

ЗАСАДА вторая! КОЛХОЗ! нижний патрубок мешает установки воздуховода обдува ног! Сильно выперает от плоскости до изгиба.

Полный размер

Подготовка деталей для задней крышки. Обрезаем юбку передней крышки

Полный размер

Впаиваем отрезанную заготовку для крепления в обрезанную заднею часть от печки. Все красиво крышка готова! <img src=

2. ЧАСТЬ! ТЮНИГ УХОДИМ С КОЛХОЗА!)))

ВООБЩЕ. Все работало и все вроде нормально… но меня это не совсем устроило. И было принято решение заморочиться с индивидуально изготовленными патрубками из нержавеющей стали ))))

Материалы:
— два коротыша патрубка метал от 2101, с них срезал уши крепления с высверливанием отверстий под 18 димитр.
— трубка нержавеющая диаметр 18 мм.
— электроды по нерже и болгарка )

Основное в данном действие это сварка стыков и поворотов с опресовкой результата.

Для корректной подгонки демонтировал установленный радиатор и закольцевал систему отопления с помощью трубки пвх системы водяного отопления )))

Полный размер

На фото видно закольцовку системы отопления. Это позволило в спакойном режиме заниматься изготовлением патрубков и эксплуатировать машину.

Самое нудное в изготовлении это подгонка углов и поворотов.

Но зато феншуй на лицо)))

Полный размер

Углы по оригиналу. Длинна аналогично.

На что обращаю внимание, это высота от плоскости, т.е. нужно ещё повернуть угол к самому радиатору. Выяснил уже при монтаже результата. Подгибал с помощью зажима в тески и рычага, это про высоту. На фото видно на сколько получилось выше. Это необходимо для того чтоб завернуть болты крепления.

Полный размер

Нужно опустить ниже концы. Желательно до уровня оригинала.

Полный размер

Опресовывал с помощью штанга от автомойки под давлением водопровода 3 кг. Проверял герметичность сварных швов. Каждый патрубок в отдельности. Между ними резиновая прокладка глухая.

ФИНАЛ! Покрасил патрубки. Можно было шлифануть до зеркала. Но думаю было бы пафосно и сороки утащат))

Полный размер

Все на месте! Красота! Под крышкой поролон.

Полный размер

Задняя крышка. Как родная)))

Далее залил ОЖ. И неделю наблюдал на предмет протечки.

Все хорошо можно приступать к последнему действию, установка воздуховода обдува ног. Его немного пришлось нагреть феном и вмять, чтоб нижний патрубок не уперался в него.

Полный размер

Вот такая вмятина на воздуховоде теперь образовалась) Её не видно по факту.

Вот теперь можно вешать бардачок и обшивку со стороны водителя )

КОНЕЦ!
все счастливы, водитель доволен.

Теперь замена не будет занимать много времени. Теперь это расходник радиатор печки. Для замены которого не нужно много времени)

Будь водителем, а не наездн

www.drive2.ru

Замена радиатора печки на шниве с кондеем — Часть 1 — Chevrolet Niva, 1.7 л., 2011 года на DRIVE2

Часть 1.
Потек радиатор (жирный налет на стеклах, сырость под ковриками). После долгих консультаций и раздумий решил менять как положено (предлагался вариант с вырезанием боковой стенки печки и замены на похожий радиатор от ВАЗ-2105). При альтернативном варианте сильно смущало что придется резать ребро жесткости около оси привода заслонок. Хотелось разобрать как можно меньше и ничего не гнуть, не ломать — короче без колхоза)) Итак ближе к делу. Для начала куплен радиатор, очень похожий на оригинальный))

Полный размер

Снимаем бардачок (открутив кучу саморезов и отсоединив провода от датчика и лампочки, и на всякий случай от двигателя вентилятора), боковые панели консоли, слева видим то место которое предлагалось пилить как альтернативный вариант

Полный размер

В самом верху немного видно то самое смутившее меня ребро жесткости и ось) Вот крупнее.

Полный размер

Вид справа

Полный размер

За бардачком

Полный размер

Выдергиваем магнитолу

Полный размер

Отсоединяем все провода от нее, запоминая (подписывая) какой откуда, откручиваем сверху два самореза консоли и подав верх на себя снимаем ее.

Полный размер

Снова отсоединяем колодки проводов, подписав какая откуда

Полный размер

Полный размер

Далее очередь бортового (у кого то может оказаться родная заглушка)

Полный размер

Полный размер

Для удобства снимаем кожух рулевой колонки, там все просто — всего несколько саморезов

Полный размер

Один мануал рекомендовал ослабить саморезы, что прям над рулевой колонкой под приборкой, я ослабил, но в дальнейшем смысла в этом никакого не увидел, в общем не заморачивайтесь)

Полный размер

Далее выковыриваем две заглушки на приборке (внизу справа и около кнопки аварийки)

Полный размер

Верхняя заглушка, пока я ее выковыривал, меня реально взбесила, хотя у некоторых болтается и легко выходит

Полный размер

Полный размер

Выкручиваем саморезы под ними и два сверху, тянем приборку справа на себя и вправо, т.к. слева ее держит вот такой усик

Полный размер

Отсоединяем и номеруем колодки от приборки

Полный размер

Полный размер

Полный размер

Продолжение следует…

www.drive2.ru

Замена радиатора отопителя без кондиционера — Chevrolet Niva, 1.7 л., 2010 года на DRIVE2

Здрасте всем! Наступил и у меня этот "незабываемый и долгожданный" момент — замена радиатора печки. Машинка у меня без кондея.
Но все равно "мурзилку" и инет почитал.
Порядок действий в данной комплектации описан и снят на видео очень хорошо. Но только до одного момента (до которого дошел опытным путем через психи и маты). А именно — как вытащить сам радиатор. Ему мешают вылезти патрубки (они не снимаются из-за своей жесткости) и воздуховод. На многих видео этого процесса нет — есть начало работы и как радиатор уже извлечен. Некоторые предлагают отпилить край, просверлить дырки для слива ОЖ и т.д. и т.п.Но это все хорошо для старого, а как быть с новым?
Итак. Тосол слил только с радиатора (через краник справа внизу). Получилось около 4-5 литров. С блока не сливал. Снял бардачок, отогнул металлические крепления бардачка, ослабил хомуты патрубков. Предварительно застелив газетами пол. Верхний воздуховод просто выдернул аккуратно из его штатного места. Он оказывается с обратной стороны слева просто был приклеен двумя кусочками армированного скотча, а справа (где моторчик) — на серый герметик. А я боялся его тронуть. Но психанул и дернул посильнее. И, о чудо! Воздуховод у меня в руках, а радиатор вынимается легко и просто.
Патрубки снимаются практически сами — по ходу вынимания радиатора. Можно немного помочь им слезть тупым предметом. Обратно ставиться также легко. Только пластиковые (ну или какие они там) трубки радиатора смазал тормозухой, чтоб патрубки легче оделись. Патрубки не менял, т.к. уже начинало темнеть и вроде они были сухи и целы.Во избежания образования воздушной пробки снял левый шланг подогрева дроссельного узла. Когда тосол побежал из трубки дросселя, то надел его обратно.
По времени заняло 4 часа. Из которых 2 часа я пытался сыграть в тетрис с воздуховодом, патрубками и радиатором.
Ну и при попытке снять быстрозажимной хомут с одного из патрубков был сломан датчик адсорбера. Но саморез его победил)))
Радиатор брал ДААЗ. Вся коробочка в защите, наклеечках. Кстати, при проверке подлинности — "Вы купили подлинный товар производства Группы ОАТ. Благодарим за Ваш выбор". Вот такая СМС пришла. А скан штрих-кодов перекинул меня на сайт производителя.
Вот в принципе и весь мой подвиг. Может я и не открыл Америку, а вдруг кому поможет. Смотрим фото.

Полный размер

Вот какая коробочка и защитная наклеечка.

Полный размер

Сам радиатор.

Полный размер

Старый радиатор. Зелень эта появилась в левом нижнем углу радиатора и тосол бежал на сторону водителя.

Полный размер

Слева вверху место где воздуховод держал скотч. Справа — герметик.

Полный размер

Сам воздуховод.

Полный размер

Под цифрой 8, которая слева, тот самый шланг который снимал, когда заливал тосол. Фото с инета — прошу простить.

Полный размер

Сломанный датчик адсорбера с саморезом.

Цена вопроса: 989 ₽ Пробег: 69 900 км

www.drive2.ru

Chevrolet Niva 2.0i 16v 150hp › Бортжурнал › Экспресс вариант. Замена радиатора печки на шниве с кондеем)))

Как правило если с таким вопросом подойти к шниваводу которое такое испытал в своей жизни то у него случается инфаркт и приступ эпилепсии, а если еще и попросить помощь в этой процедуре то тебя старательно начинают избегать до того момента пока не поменяешь радиатор))))
В сервисах разброс цен от 7 до 12 тыс! Да да. както попадался такой ценник. )) По времени обычно заряжают дня два))
Ну вобщем ладно. суть да дело. сейчас я расскажу на что убил сегодня полтора часа.да да.полтора часа драгоценнейшего времени и что из этого получилось)
Вобщем дернуло меня сегодня добратся до шлангов печки и заодно глянуть почему так печка хреновато поддувает.
И так.приступаем к разборке.
Многие мелкие процедуры пропущу. остановлюсь на ключевых моментах.
Для начала. скидываем сверху крыльчатку и откручиваем 4 самореза крепления печки к кузову.

В салоне. откидываем бардачок. Отсоединяем все.скручиваем мозги чтоб не мешались. Откручиваем моторчик.отверткой дожимаем крыльчатку и вытаскиваем моторчик. Отгибаем в сторону салона все! железные кронштейны.

Для тех у кого еще не вырезан бардачок под эирбег срочно скидываем крышку эирбэга и режем полотном отверстие.
Заглядываем в него и смотрим в право. стрелкой указал где саморез.


Видим пимпочку.там пластина и она прикручена к улитке. берем крестовую биту и ей откручиваем извернувшись саморезик.если не хватает сил то пассатижами помогаем дибо биту в ключик накидной на 6 вставляем.место там очень узкое и бита в распор встает. Если не удалось открутить то откидываем заслонку рециркуляции, берем паяльник в левую руку и проплавляем пимпочку и выдавливаем саморез, впоследствии гораздо удобнее сделать там отверстие и стягивать болтиком и гаечкой эту пластину и корпус.
После этого улитка у нас свободно двигается но не вылазит. отщелкиваем фиксаторы на улитке по кругу и половиним улитку.после этой процедуры вся конструкция свободно вытаскивается на свет божий.

Дальше. спускаем фреон.(заправка фреона 1000 рэ.и это не та сумма ради которой стоит переживать тем более в свете экономии по сравнению с сервисами)) откручиваем шланги из под капота. вытаскиваем шланг слива конденсата. отключаем фишку датчика температуры.откручиваем сверху болтик крепления корпуса испарителя и покачивая вытаскиваем испаритель.


Вуаля. доступ к радиатору печки свободен!
Заглянув в испаритель понял почему так плохо дует))

Вобщем на все про все.включая перекуры.переодется.на драйве пообщатся ушло ровно полтора часа.
Сборка в обратной последовательности по времени примерно столькоже займет и даже быстрее ибо бардачок пилить не надо))
PS//
оптимизируем. теперь еще быстрее и проще. не трогая этот долбанный саморез
www.drive2.ru/l/548995777549042208/

www.drive2.ru

Замена резистора печки шевроле нива

Замена резистора печки на Нива шевроле. Replacement of the heater resistor

Нива шевроле замена регулятора печки и подсветки за 5 мин

Резистор моторчика печки от Шевроле Нивы на Vectra A 2

Ремонт резистора автомобильной печки отопителя.

Шевроле Нива. Замена отопителя печки

Резистор моторчика печки от Шевроле Нивы на Vectra A

Замена предохранителя мотора печки и переключателя печки Chevrolet – Niva

РЕМОНТ РЕЛЕ ОТОПИТЕЛЯ, НЕ ВКЛЮЧАЕТСЯ ПЕЧКА

Блок управления отопителем в сборе на Шевроле Нива | MotoRRing.ru

Ремонт резистора печки

шевроле нива -неисправность вентилятора

Принудительное включение вентиляторов охлаждения на Ниве Шевроле

Шеви нива. кипит тосол. не работают вентиляторы.

Замена резистора печки на Нива шевроле. Replacement of the heater resistor

2-х скоростное включение вентиляторов

Замена резистора вентилятора

Снятие вентиляторов охлаждения Шевроле Нива

Вентилятор системы охлаждения не включается на инжекторном автомобиле. В чём причина.

Не включается вентилятор охлаждения

Схема включения электро вентилятора охлаждения радиатора автомобиля

Проблемы с печкой на Шевроле Нива у меня были изначально, с момента покупки. Бывший владелец автомобиля следил за автомобилем, вовремя делал ТО, менял износившиеся элементы, однако с печкой он проблему решить так и не смог, о чем мне честно признался. Печка греет исправно, зимой тепло, даже жарко, а неполадка заключается в том, что обогреватель работает исключительно на четвертой скорости.

Так как машина была куплена летом, насчет отопителя я особо не заморачивался, ездил с открытыми окнами. Но пришли холода, а все время включать печку на четвертый режим не очень хочется, потому что, во-первых, в салоне становится слишком жарко, а во-вторых, шума от отопителя слишком много. Раз уж бывший владелец не смог найти причину, хоть и разбирал отопитель, то я по его пути не пойду. Ошибка его в том, что он пренебрегал таким ресурсом как интернет, а там реально найти любую поломку плюс способы его устранения.

Вот и я после нескольких часов поиска наконец-то почти наверняка определил причину неисправности. Оказывается, у меня на Шевроле Нива вышел из строя дополнительный резистор отопителя, а точнее его термопредохранитель. Машина у меня хоть и б/у, однако гарантия еще действует. Прежний хозяин не смог добиться, чтобы дилеры ему нашли и устранили причину поломки, я же знал свои права, поехал к ОД и попросил осуществить замену данного резистора. На контроллере была сделана новая схема и на ней опробовано новое реле.

Разница по сравнению со старым реле заключается в том, что потери мощности на новой схеме намного меньше, а значит и точность работы на порядок выше. Подключение осуществляется теми же контактами, да и управление аналогичное. Вот теперь отопитель на Шевроле Нива функционирует как надо, на всех скоростях, чаще всего я использую именно третью скорость, ибо так греет лучше всего. Отмечу, что в остальном работа печки меня полностью устраивает, еще сильных морозов не было, но я уверен, что в салоне этого автомобиля я точно не замерзну.

Chevrolet niva | замена крана отопителя | шевроле нива | Ремонт авто

Рубрика: Niva

Опубликовано 10.12.2018   ·   Комментарии: Комментарии к записи Chevrolet niva | замена крана отопителя | шевроле нива отключены  ·   На чтение: 4 мин


Замена радиатора печки Chevrolet Niva с кондиционером


Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

Нива Шевроле руководство по ремонту.  Особенностью отопителя является отсутствие крана. Управляется отопитель заслонками 8 и…

У внедорожника «Нива» печка требует обогрева большего пространства, чем у обычных седанов.

Если кран сломался, то его только выбрасывают, а причины неисправности могут быть такими:

Штатный радиатор со временем начинает течь, и приходится его менять. Но не стоит торопиться, возможно, есть смысл прочистить или спаять?

Но если нет варианта, кроме замены, то так и стоит поступить. Перед заменой радиатора необходимо разобраться в существующих видах таких устройств.

Кран печки на Ниве

Виды радиаторов Изготавливаются радиаторы из двух видов материала: У каждого есть свои минусы и плюсы. Алюминиевый радиатор быстро разогревается, недорого стоит и имеет хорошую жесткость при маленьком весе.

Однако такое устройство невозможно отремонтировать, так как его очень проблематично запаять. Также алюминий плохо держит тепло, поэтому быстро охлаждается. Медные радиаторы дороже в цене, но имеют свои положительные характеристики: В отличие от алюминиевых дольше служат, потому что медь не поддается коррозии. Долго сохраняют набранную температуру, несмотря на то что медленно нагреваются.

Для снятия уплотнительной пластины крана торцевым ключом на 7 откручиваются два самореза.

Саморезы крепления уплотнителя откручиваются торцевым ключом на 7 Уплотнительная пластина снимается. После откручивания саморезов уплотнительную пластину с крана можно снять вручную Ключом на 8 отворачиваются крепления бардачка в салоне. После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Управление системой отопления и вентиляции осуществляется поворотом рукояток блока управления, который установлен на центральной консоли панели приборов.

Корпус отопителя установлен в центре под панелью приборов, справа возле передней стойки за вещевым ящиком расположен корпус вентилятора отопителя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой.

Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

печка нива шевроле

Между собой вентилятор и отопитель соединены промежуточными воздуховодами. Демонтируются все ручки с механизма управления отопителем Плоской отвёрткой снимается рычаг циркуляции воздуха.

Компоненты печки

Плоской отвёрткой снимается рычаг циркуляции воздуха Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока Под облицовкой крестообразной отвёрткой отворачиваются два самореза.

Под облицовкой отворачиваются два самореза Вынимается блок управления. Снимается разъём с проводами, идущими к переключателю скоростей. Отсоединяется колодка проводов, обеспечивающих подсветку блока.

С блока управления снимается разъем с проводами При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя. Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы. От блока управления отсоединяются все тяги.

Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый Замена патрубков печки Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности: Из системы сливается ОЖ.

Выкручиваются саморезы крепления бардачка, он снимается. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси. Аналогичным образом снимается второго патрубок.

Нива шевроле печка дует холодным воздухом

Устанавливаются и затягиваются хомутами новые шланги. При утечке тосола патрубки печки меняются на новые Видео: Перед снятием электродвигателя печки нужно убедиться в его неисправности Наиболее часто встречаются следующие причины его выхода из строя: Отсутствие напряжение на электродвигателе из-за плохого контакта. Видимые повреждения проводов электродвигателя из-за перетирания.

Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F Когда элементы трутся, они изнашиваются и, соответственно, уже не прилегают друг к другу, как следует. В итоге появляются разные подтёки, которые очень заметны.

Летом кран печки длительное время закрыт, поэтому в этот период его элементы окисляются и прилипают друг к другу. Следовательно, открыть кран и при этом не поломать его почти нереально.

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла.

замена теплообменника отопителя салона. Замена радиатора Шевроле Нива на кондиционер

К сожалению, приходится мириться с тем, что радиатор печки на Шевроле Нива когда-нибудь вылезает и приходится его менять. Причина выхода из строя - некоторые детали из алюминия. Согласитесь, печь стала плохо греть - не только сложно, но и совершенно неправильно. Правильный температурный режим Обеспечивает поддержание отличного микроклимата в салоне.В такой машине комфортно передвигаться даже длительный период в любое время года.

Итак, если вы столкнулись с плохой работой печки, обнаружив при этом, что основная причина проблемы - радиатор, не рекомендуем торопиться на сотню. Мастера мастеров быстро проведут работу, но запросили кругленькую сумму. Предлагаем сохранить, подержать в кармане и поработать самому. Также хочу отметить, что иногда на сотню работают хальщики, которые готовы лезть вам в глаза, чтобы помочь вам.В результате такой «мастерской» работы вам скоро потребуется ремонт. Намного проще выполнить все самому.

Процесс замены

Поскольку это не самый простой процесс, его следует запускать при наличии веских причин, а также при наличии признаков, явно указывающих на проблемы, возникшие в системе отопления. Опытные мастера делятся рекомендациями, опираясь на которые можно поставить своему автомобилю «диагностику», свидетельствующую о том, что пришло время замены радиатора.Если печка начинает плохо греть, значит, в салоне автомобиля Вас постоянно пронизывает озноб, значит, проблема с обогревом существует. Если к тому же вы чувствуете запах антифриза, значит, ваши опасения тем более подтверждаются. Более того, вы должны волноваться, если заметили, что уровень используемой охлаждающей жидкости постоянно снижается, а под ковриком в салоне вы вдруг обнаружили «болото» с жирной жидкостью.

Сначала, конечно же, проверьте все форсунки и шланги, входящие в состав системы отопления и охлаждения.Убедитесь в их целостности. Если это так, то виновником таких неприятностей все равно является ваш радиатор печки, ресурс которого уже исчерпан. Даже при отсутствии у вас знаний, как поменять радиатор, не оставляйте перед проблемой. Мы готовы Вам помочь и дать конкретные рекомендации, опираясь на которые Вам мастерскими по замене радиатора печки на Нива Шевроле с кондиционером и без него.

Есть два пути. Первый способ подразумевает работы, при которых не нужно снимать торпеду.Однако этот метод сопровождается явным недостатком, что кондиционер будет возникать во время выполнения задачи, поэтому в конце его придется заправлять хладагентом. Второй способ можно сделать, сняв приборную панель. К сожалению, такая замена радиатора печки на вашем Chevrolet будет сопровождаться более экономичными физическими и временными ресурсами. Решите, насколько для вас предпочтительнее изучить предлагаемые нами рекомендации и приступайте к действиям.

Первый способ

Этот способ подходит тем, кто привык ко всем действиям совершать молниеносные действия, поскольку он не может позволить своей транспортной среде просто стоять в гараже. Главный недостаток этого метода в том, что вы в самом начале действия должны выпустить из кондиционера весь фреон. Если вы хотите облегчить обратный процесс сборки, позаботьтесь о нем еще до разборки, вооружитесь маркером и промаркируйте все болты, винты и другие компоненты.

Сначала откручиваем все болты и снимаем бардачок. Затем переориентируйте свои усилия на подушку безопасности, если она у вас есть. Снимаем пассажирский воздуховод, открутив болты, отсоединив пробку. Пусть вас не пугает то, что даже когда применение воздуховода вам не поддается. Производитель иногда склеивает их скотчем, так укрепишь голову и все получится.

Снимите насадку, расположенную внизу, там, где обычно находятся ноги пассажира.Далее демонтируем блок управления, отсоединив от него провода. Чтобы эти провода вам не мешали, вы можете временно связать сами себя. Следующим этапом будет добыча улитки. Вам снова придется закрутить несколько винтов, затем отсоединить кабели и освободить защелки. Теперь идите со стороны капота, найдите трубки кондиционера и открутите их.

Теперь мы подошли к радиатору. Однако сразу демонтировать его невозможно. Первоначально его следует в нем нарезать, подставить заранее подготовленную емкость и слить весь оставшийся в ней антифриз.Такие действия достаточно важны, так как при их игнорировании, как только вы отсоедините форсунки и шланги, весь антифриз начнет брызгать в разные стороны, загрязняя все вокруг, в том числе и салон. В то же время он продолжит процесс.

После завершения слива антифриза можно смело и устанавливать новый. Конечно, можно сразу приступить к процессу сборки. Не забывайте визуально осматривать внешнюю поверхность форсунок и шлангов, чтобы исключить их неисправность.В противном случае вам придется повторить такую ​​процедуру еще раз, если вы поставите обратно форсунку, провоцирующую истечение.

Второй путь

Можно использовать второй способ. Вначале выключите аккумулятор, затем слейте всю охлаждающую жидкость с радиатора до последней капли. Совершенно не будет даже расширительный бачок продувать. Теперь откручиваем четыре болта и снимаем магнитолу с направляющими. Переходим к ответственному моменту - вам предстоит снять панель приборов. Нажмите на рывок и натяните панель на себя.Чтобы было легче, чем вы «услышали», потяните не только вперед, но и немного вправо.

Предлагаем вам воспользоваться маркером и подписать все соединительные детали. В этом случае при сборке вам будет проще выполнять все необходимые действия, не придется напрягать память. Далее, открутив болты снимаем торпеду. Следующий этап - добыча. Сначала снимите боковую панель, затем слегка потяните за нее, затем отсоедините кабели и клеммы освещения. Далее снимаем рулевую колонку.Сбоку на панели вы увидите распорку, которую тоже важно снять. Направьте свои усилия на извлечение крепления панельного усилителя, вентилятора. Теперь вам удалось добраться до плиты и кондиционера. Эти два устройства крепятся на четыре винта, три из них легко закручиваются, а вот четвертый, «самый упорный», дает осторожность только в том случае, если вы достанете край усилителя. Снимаем тройник печки и ее кожух. Теперь вам ничто не помешает, вы спокойно можете заменить не только радиатор, но при необходимости даже полностью печку.Далее потребуется произвести обратную сборку. Не торопитесь, все действия проделайте в обратной последовательности аккуратно. В этом случае вы сможете произвести замену так, чтобы даже самые опытные мастера просто стали и завидовали вашей продуктивной работе.

Итак, процесс трудоемкий и ответственный, но с ним может справиться любой автовладелец, готовый поставить такую ​​цель. Исходя из наших рекомендаций, вам будет проще разобраться в последовательности действий, произвести их и получить максимальный результат.

Явление запотевания, появление в салоне непарфюмерного запаха, ощущение сладкого лифта относятся к первым признакам неисправности радиатора печки отопителя. Причина тому - нарушения герметичности составов, появление утеплителей тосол с характерным витком.

Расположение радиатора отмечено стрелкой

Помимо помпы в систему отопления входит еще теплообменник (радиатор). Находится в центре панели приборов и визуально видно.

Радиатор отопителя находится в ногах слева от пассажира

Причины неисправностей

Радиаторный обогреватель

При длительной эксплуатации автомобиля неминуемо приводит:

  • Внешний вид: следы антифриза под водительским ковриком, специфический запах, налет (жир) на окнах. Недостаточный обогрев салона.
  • Необходимость частой заливки в расширительный бачок Тосола.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется комплектом инструментов, в том числе плоской и тигельной браншей, пассатией, малогабаритными (8, 10, 14) торцевыми головками.

Раньше: клемма приводит к "массе" отключена. Ключ зажигания лучше извлечь. Желательно запустить процесс на 2-3 минуты для полного разряда резервного конденсатора.

Объединяем Тосол

Соблюдая этап подготовительных операций Тосол сливается из системы отопления.

Отверните крышку

Обычный вариант слива Тосола, сопровождающийся снятием нижнего болта и открытием крышки расширительного бачка.

Второй альтернативный метод Выполняется путем открытия крышки резервуара и отсоединения охлаждающей трубки подбородочной установки. В сцену вставлен другой шланг, через который сливается антифриз. Для форсирования бруска можно продуть, чтобы удалить остатки жидкости.

Техника без снятия панели приборов

За основу замены теплообменника взят опыт водителей, что позволяет исключить сложные процедуры демонтажа.приборная панель.

Этапы разборки:

  1. Снята, т.н., бардачок и воздуховод обогрева салона (ноги) по бездумности.

    Перчаточный ящик снят

  2. Плетем хомут, снимаем резиновую трубку, а остаток жидкости сливаем в заранее подготовленную емкость. Ослабляется верхний фиксатор, и насадка вырывается.
  3. Радиатор после снятия двух саморезов перекладывается на себя до тех пор, пока не будет помещен в воздуховод.
  4. Отключил гайку крепления крышки реле с последующим ее снятием. Визуально заметно как мешает радиатору проедать угол пластиковой рамы теплообменника.

    Расположение болта

  5. Жалюзи (сервант) откусывают висящий кусок пластика.

    Для наглядности фото на новом радиаторе. Без снятия этой детали радиатор не износится

  6. Крайние края нового радиатора по периметру вышиты («момент») тонкими полосками поролона.Это сделано для поглощения проникновения воздуха через щели.

    Заглушка края радиатора из поролона для исключения возможности попадания воздуха

Как и при демонтаже старого узла, рама нового радиатора с обрезанным уголком вставляется в штатную розетку.

Видео с заменой без снятия панели

Комплектация с кондиционером

Демонтаж радиатора печки осложняется автомобилем с кондиционером.Операция кропотливая, но равнодушное любопытство значительно упрощает процесс.

В процессе замены вам потребуется снять испаритель кондиционера.

Из существующих двух способов замены радиатора печки предпочтительнее вариант со снятием панели приборов. Процесс обеспечивает безопасность кондиционера. В другом случае необходимо его сорвать с последующей заправкой фреоном.

Демонтаж панели представляет собой этапы, идентичные процедуре снятия теплообменника без кондиционирования воздуха.За некоторыми исключениями:

  1. Терминал Ankb отключен, и Тосол слит в приготовленную емкость. Бочинглы продуть, чтобы вытечь всю жидкость.
  2. Болты откручены, и магнитола извлекается салаццо. Убраны верхняя часть корпуса (самоотверженность), боковые панели, приборный щиток. Не забываем снять кнопки крепления. Нажав на защелку, отведите панель вправо и немного на себя, высвободив ее из пазов.
  3. Чипы, соединения следует пометить маркером, что ускорит обработку сборки.Подавляющее, болты выпущены, как и сама торпеда. Проколотый боковой щиток, кожух руля, блок управления извлекается. СОНД отключается разъемом подсветки.
  4. Отключаем рулевую колонку, демонтируем опору щита (нижнюю) и стойку.
  5. Отсоедините панельный усилитель (4 болта).
  6. Освобождая опоры вентилятора, печка снимается с кондиционером как аспир. Последние болты крепления к кузову тоже не рекомендуются.

Итак, плита свободна, сняв с нее тройник. Чтобы при сборке не было лишних крепежных деталей, придерживайтесь строгой обратной последовательности.

Убеждение в неисправности радиатора наступает после проверки подающих трубок, патрубков, шлангов на герметичность.

Завершающий этап работы

В обратной последовательности монтируются трубки, крепятся хомуты, закручивается болт расширительного бачка. Штанга заливается в Тосол и через несколько дней эксплуатации машины контролируется уровень жидкости в баке.Отсутствие высоты, запаха и теплого комфорта в салоне станет причиной установки на место перчаточного ящика.

Сегодня у нас есть всем известный автомобиль Шевроле Нива (Chevrolet Niva. 4x4) 2005 года выпуска, на котором необходимо заменить радиатор печки. Пробег у машины 139 тыс.км. Возникла проблема, начал тосол радиатора печки под ноги переднего пассажира. Хозяин какое-то время ездил просто заливать охлаждающую жидкость, но вскоре головы становилось все больше и больше, замена необходима.Покажите подробное фото и видео-урок, как это сделать своими руками.

Замена радиатора печки Шевроле Нива без кондиционера

В первую очередь нам нужно слить антифриз, для этого открываем капот и откручиваем расширительный бачок. Ставим емкость снизу, где будет заливаться антифриз, головка на 13 (желательно шестигранная), откручиваем специальный стопор на колодке:

Вставляем шланг, по которому будет заливаться охлаждающая жидкость.С радиатора сливать не нужно, достаточно с блока. После этого идем в салон, откручиваем все винты обшивки и бардачка:

Демонтируем бардачок не забываем снимать разъемы с клеммы и подсветки. После этого положите пакет, чтобы антифриз не расточил салон. Можно не делать вид упаковки, а просто просверлить старую дрель для радиатора и слить оставшуюся охлаждающую жидкость. Вначале откручиваем воздуховод. Ослабление и затяжка форсунок:

Откручиваем сам радиатор (2 винта).Вытащите:

Вытащить старый радиатор печки у нас получилось сравнительно легко, но сложнее всего поставить на место новый. Новый радиатор печки у нас АТ фиркс по заказу 1060-023РА. Перед установкой облепляем по периметру поролон. Это сделано для того, чтобы убрать щели, через которые проходит воздух. После такого перехода воздушный поток будет проходить только через ячейки радиатора, что значительно повысит эффективность его работы.

Для того, чтобы новый радиатор Печи встали без проблем, необходимо немного подрезать до края его угла. Вот как у нас получилось:

Протираю посадочную поверхность от остатков антифриза. Вставляем радиатор не до конца, надеваем на него насадки, переключаем полностью и вкручиваем винты крепления. Тогда место, где мы увидели угол, можно промазать специальным герметиком, чтобы работа печки не теряла своей эффективности, рекомендую аброй-серый 999, он не издает при нагревании неприятных запахов.Пока воздуховод и бардачок не ставим, заливаем тосол, подвозим машину и загоняем воздушную пробку. Для этого лучше всего заехать с правой стороны на небольшой подъем или просто приподнять машину с одной стороны домкратом.

На заливку у нас осталось около 7 литров антифриза, правая сторона поднята на максимально возможную высоту с помощью домкрата. Привозим машину, осматриваем все соединения, нет ли в них протечек. В нашем случае верхняя форсунка после нагрева стала пропускать антифриз, перетянул строго, помогло.

Нева Шевроле Замена радиатора печки Цена

Стоимость очень сильно варьируется в зависимости от населенного пункта, в котором будет производиться замена, а также от наличия или отсутствия кондиционера. Работа по замене радиатора без кондиционера находится в руках умелого мастера максимум один час. Цена таких работ от 1 до 3 тысяч рублей, плюс вы покупаете сам теплообменник, пену, герметик, 7 литров антифриза и при необходимости новые хомуты.

Намного дороже, чем стоимость работы на Шевроле Нива с кондиционером, тут повозиться придется, не каждый возьмется за работу, только если у него нет других вещей.Пытался обзвонить несколько автомастерских в нашем городе. Разброс цены получился от 4 до 12 тысяч рублей, при этом машину придется оставить на 2 дня. Мастеров на такую ​​работу берут крайне неохотно.

Видео замены радиатора печки в Шевроле Нива:

Резервное видео Как заменить радиатор печки в Шевроле Нива 4х4:

Ролики показывают процесс замены на автомобиле без кондиционера.

Демонтаж радиатора системы охлаждения может потребоваться при потере герметичности или при больших повреждениях.В этой статье мы подробно рассмотрим ход таких работ как на обычном автомобиле, так и на оборудованной системе кондиционирования. Сразу оговоримся, что никаких дополнительных вспомогательных приспособлений для проведения подобных работ нам не потребуется, достаточно обычный набор инструментов.

Как снять радиатор охлаждения на Шевроле Нива подробно подробно в видео ниже:

Подготовительные работы

При видимых следах повреждений даже без утечки охлаждающей жидкости радиатор охлаждения требует замены.

Перед тем, как приступить к работе, убедитесь, что все инструменты под рукой, жидкость WD-40 для лучшего снятия деталей лыж, емкостью не менее 5 литров, для слива отработанной охлаждающей жидкости, а также дополнительная емкость для слива слива гидравлической жидкости.

Пошаговая процедура снятия радиатора охлаждения на Шевроле Нива

  1. Нагреваем машину на яме или подъемнике, включаем ручной тормоз.
  2. Далее отключаем минусовую клемму с помощью. Теперь можно приступить к сливу охлаждающей жидкости, это делается следующим образом.
  3. Назначаем рычаг отопителя в салоне на красную отметку и открываем крышку на расширительном бачке.

    Включите максимальный "нагрев"

  4. Затем под автомобилем ищем кран, с помощью которого надо слить жидкость. Он сделан из пластика и запутать его вряд ли получится.

    Ждем пока получится весь Тосол.

  5. Медленно откручивая его, через него выкипит жидкость и вскоре она может устремиться под сильным давлением (поэтому работы следует проводить, дождавшись охлаждения двигателя - прим.).
  6. Жду жидкости, ехать, под капотом работать.

    Для удобства слива снимаем защиту от грязи

  7. Следующим этапом будет демонтаж воздушного фильтра и кожуха, для этого достаточно открутить четыре стопорных болта и ослабить фиксаторы форсунки.

    При разборке необходимо соблюдать осторожность, чтобы грязь не попала в форсунку.

  8. Затем откройте крышку бака гидробака и открутите хомуты крепления шланга, идущие к радиатору.

    Гидравлический бак обозначен стрелкой

  9. Прежде чем полностью демонтировать первый из двух шлангов, подготовьте емкость и слейте из нее жидкость, повторите операцию со вторым шлангом.

Продолжаем работу, но уже с радиатором

  1. Для того, чтобы произвести демонтаж радиатора, нам понадобится головка на «10» и удлинитель для ключа. Он держится на пяти болтах, которые нужно полностью открутить.
  2. Далее демонтируем гудок, заранее отключив от него клеммы, а также от пускового блока вентилятора охлаждения.
  3. Ключом на «7» ослабить и отсоединить хомут от работающей форсунки.

    Еще можно использовать брань для лучшего удаления.

  4. Для удобства снятия радиатора может потребоваться демонтаж «мухоловки», он держится на 4-х болтах, с его снятием не должно возникнуть затруднений.
  5. Затем открутите крепление самого радиатора, когда это будет сделано, у вас появится возможность демонтировать две форсунки, идущие на радиатор вверху, со стороны пассажира.

    При разборе этих деталей вам может понадобиться помощник.

  6. После этого можно разделить блок с вентиляторами и сам радиатор.
  7. Для демонтажа и их разгрузки предусмотрены шесть точек крепления, которые откручиваются ключом на «10».
  8. Когда все болты откручены, радиатору все равно все равно, потому что он будет удерживать шланг в нижней части и воздушный блок.
  9. Отсоединяем эти детали с помощью ключа на «10», закручивая 2 болта, и воздушный блок просто гнется, потому что он сделан из легкого металла.
  10. После того, как все детали будут демонтированы, можно снимать радиатор со своей площадки. Учтите, что внутри него будет около 200-300 мл охлаждающей жидкости, учитывайте это при анализе.

Пошаговая инструкция по замене радиатора

Новый и старый радиатор


Снятие радиатора охлаждения на машине с кондиционером

Работы по снятию радиатора охлаждения автомобилей, оборудованных кондиционером, в целом аналогичны, но имеют свои особенности.


При замене радиатора на автомобиле, оборудованном кондиционером, это на первый взгляд может показаться сложным из-за большого количества форсунок и других деталей, однако важно не торопиться в процессе работы и все делать аккуратно.

Здравствуйте! Очень нужна пошаговая инструкция по снятию радиатора печки без. У меня Шевроле Нива (Бертон Юнайтед) с кондиционером, куплена в 2010 году. Спасибо! (Юрий)

Здравствуйте, Юрий.С необходимостью замены радиатора сталкиваются многие ниводы. О том, как заменить прибор, не снимая приборную панель, мы тоже расскажем дальше.

[Скрыть]

Замена устройства

Для начала необходимо выключить клемму аккумулятора.

  1. Сделайте демонтаж боковой панели, а также плохого ящика, заново затянув все необходимые винты.
  2. Далее откручиваем болт и демонтируем воздуховод, расположенный в ногах пассажира. Открутите электронную систему управления двигателем, будет проще.
  3. Снятие заглушки подушки безопасности, которая крепится на четырех болтах изнутри. Далее разрезаем пластик и снимаем воздуховод.
  4. Теперь необходимо снять фильтрующий элемент салона. Убрать так называемую улитку вместе с корпусом демпфера, конструкцию следует сдвинуть в сторону. После этого отключаем питающие провода и демонтируем электродвигатель вместе с улиткой.
  5. Далее нужно будет открутить крепление испарителя двумя болтами с внутренней стороны. Кроме того, отсоедините форсунки вместе с фиксирующим устройством.
  6. Нижние пластины должны быть согнуты. Сам испаритель нужно немного сдвинуть в сторону (вправо). Здесь будет максимально осторожно, много сил применять ни в коем случае, чтобы не повредить элемент. Прижмите испаритель к полу автомобиля, а затем просто вытащите его.
  7. Шланги радиатора следует снять. Если вы видите, что они в плачевном состоянии, то их сразу желательно заменить, тогда форсунки можно обрезать. К тому же будет намного проще.Болты крепления также необходимо удалить.
  8. Далее можно только демонтировать элемент и заменить его новым. Вся дальнейшая сборка производится в обратной последовательности. Нужно подождать некоторое время, пока высохнет шумка. Обратите внимание на состояние всех шлангов и патрубков, если вы заметили какие-либо недостатки, рекомендуем сразу их поменять.

Видео «Как поменять радиатор на ниве Шевроле своими руками»

Подробный процесс замены представлен на видео (видео авто - Валерий Поспелов).

Lada разделились: новая Нива должна быть другом аграриям или городским внедорожником

Lada и Land Rover - совершенно разные бренды, у которых есть общая проблема - как заменить внедорожник, который так долго оставался без внимания, что безвозвратно вошел в имидж бренда. Для Land Rover поиски души завершатся в следующем году выпуском нового Defender.

Для российской Lada путешествие по замене Нивы (на внутреннем рынке обозначаемой просто 4x4) официально началось в прошлом месяце на Московском автосалоне с презентации 4x4 Vision - концепции, демонстрирующей, как может выглядеть новая версия.

Однако в компании, принадлежащей Renault, менеджмент разделен между собой в вопросе о том, должна ли она и дальше быть другом фермерам или модным городским внедорожником со случайными навыками очистки от грязи.

«Нельзя просто заменить машину 40-летней давности - это та же проблема, что у Land Rover с Defender», - сказал Стив Маттин, британец, отвечающий за дизайн Lada, в кулуарах шоу. «Мир изменился. Изменились правила. Изменились технологии производства. Изменился заказчик.«

Крошечному 3-дверному внедорожнику более 40 лет. Выпущенный в Советской России в 1977 году, он давно пережил седан на базе Fiat с тремя коробками, который был другим основным продуктом Lada. Несмотря на хриплый 1,7-литровый двигатель, тесный интерьер и дизайнерские особенности (запасное колесо находится под капотом), Lada 4x4 по-прежнему продается в феноменальных количествах. За первые семь месяцев года это была 14-я самая продаваемая модель в России - в основном среди сельских покупателей, которые ценят ее простоту, дешевизну и феноменальные внедорожные качества.На его долю приходится 30 процентов экспорта Lada, в основном в страны бывшего Советского Союза, но также и на европейские рынки, такие как Германия.

4x4 Vision заимствует множество реплик от нынешнего 4x4, но в нем также используются поразительные Х-мотивы, которые украшают нынешние «Лады», и, в целом, его современность - это мир, отличный от модели, которую он заменит.

Маттин убежден, что бренд должен привлечь нового покупателя серийным автомобилем. Сделайте его слишком хардкорным внедорожником, и вы оттолкнетесь от самого большого покупателя - городского среднего класса, любящего внедорожники.

«Можно ловить рыбу или если вы фермер, но у вас все еще ограниченная клиентская база», - сказал Маттин. «Их не интересует ни дизайн, ни качество. Если бы оно не изменилось еще 40 лет, они бы все равно продолжали его покупать».

Его начальник, Ив Каракатзанис, генеральный директор АвтоВАЗа, материнской компании Lada, придерживается другой точки зрения. «Сегодняшние покупатели полноприводных автомобилей не из города, а из-за пределов города. Если вы делаете внедорожник, как и все остальные, в чем отличие? История полноприводных автомобилей должна продолжаться», - сказал он Automotive News .

У

Lada даже есть два варианта платформы, в зависимости от того, кто победит в этой битве. Один из них - прототип шасси с продольным расположением двигателя - традиционная установка для внедорожников. Или пережимают траверсную платформу двигателя от Renault, которая позволяет использовать полный привод. Дешевый, но не тот вариант, который заслужил бы уважение хардкорных владельцев.

Серийная версия должна появиться не раньше 2022 года. АвтоВАЗ все еще медленно выкапывает себя из финансовой ямы, отчасти вызванной текущими экономическими проблемами в России, поэтому это не является ближайшим приоритетом.Vision 4x4 - это попытка понять, что клиенты могут принять.

Саид Маттин: «Концепция состоит в сборе информации и определении того, что подходит для бренда. Это единственный автомобиль, который дает бренду очень хорошую репутацию во всем мире».

На распутье через 40 лет

Land Rover и Mercedes-Benz - не единственные автопроизводители, которые столкнулись с проблемой замены внедорожника, который существует уже несколько десятилетий. Mercedes пошел с очень близким современным обновлением, воссоздав новый G-Class, увеличив его ширину, но сохранив дизайн, переосмысливший внедорожник, который почти не обновлялся за эти годы, нацеленный на роскошную клиентуру, а не на армию.Ожидается, что Land Rover выйдет на рынок элитного нового Defender, оставив прежнюю клиентскую базу фермеров, чтобы найти новые и гораздо более доступные рабочие лошадки. А АвтоВАЗ, наиболее известный своим брендом Lada, стремится обновить свою 41-летнюю компактную 4x4 Niva, которая по-прежнему пользуется большим спросом в России, хотя с момента дебюта оригинала 1977 года она практически не изменилась.

Оригинальная «Нива» была первой чистой конструкцией, созданной ВАЗом в 1970-х годах после покупки седана Fiat 124 и оснастки для универсалов в 1960-х.И с самого начала он стал хитом, предлагая впечатляющие внедорожные качества, простоту обслуживания и комфорт, сочетая в себе атрибуты трехдверного хэтчбека с полным приводом, увеличенным клиренсом и роскошной (для того времени и места). ) интерьер. Первые Нива были невероятно дорогими для среднестатистического советского покупателя автомобилей, а это означало, что только состоятельные покупатели могли себе их позволить, но Нива быстро стала хитом и на экспортных рынках, продаваясь вместе с остальной линейкой Lada. близко как Канада.Некоторые называют его одним из самых ранних кроссоверов, наряду с линейкой небольших хэтчбеков AMC.

Что еще более впечатляет, так это то, что оригинальная «Нива» пользовалась спросом и после распада СССР, когда российский автомобильный рынок внезапно наводнили новые и подержанные роскошные внедорожники, в том числе Jeep Grand Cherokee. «Нива» пережила все внедорожники и небольшие полноприводные автомобили, хлынувшие за город, и оставалась востребованной в пригородных и сельских районах благодаря своей простоте, низкой стоимости и простоте обслуживания.Самыми большими изменениями стал дебют опциональной пятидверной модели в конце 1990-х годов, и ... это все. Chevrolet в партнерстве с АвтоВАЗом в начале 2000-х выпустил отдельную модель Chevrolet Niva (по прозвищу Шнива) с обновленным экстерьером, но даже это «нововведение» не заставило старую «Ниву» сойти с конвейера.

Оригинальная «Нива» дебютировала в 1977 году и за эти годы практически не изменилась.

Теперь контрольный пакет акций АвтоВАЗа принадлежит Renault. АвтоВАЗ хочет наконец создать новую «Ниву», но еще не решил, в каком направлении будет развиваться автомобиль, который десятилетиями доказывал свою незаменимость в своем сегменте Европы и Азии.В прошлом месяце автопроизводитель представил концепцию 4x4 Vision, предварительно обозначив одно возможное направление для того, что сейчас называется компактным кроссовером, которое сохраняет квадратную форму оригинала при увеличении масштаба Niva.

Задача, как отмечает Automotive News, состоит в том, чтобы решить, оставить ли «Ниву» в качестве сельской рабочей лошадки или вывести ее на рынок элитных и в города как кроссовер премиум-класса.

«Сегодняшние покупатели полноприводного автомобиля не из города, а извне», - сказал Automotive News генеральный директор АвтоВАЗа Ив Каракатзанис.«Если вы сделаете внедорожник, как все остальные, в чем будет различие? История 4х4 должна продолжаться».

Аргумент в пользу того, чтобы сделать новую «Ниву» комфортным для города кроссовером с навыками «мягкой дороги», привлекает и «Ладу» - это может позволить ей найти новых покупателей, которые ранее не считали старую «Ниву» или ее образ жизни на даче.

«Нельзя просто заменить автомобиль, которому 40 лет - это та же проблема, что у Land Rover с Defender», - сказал Automotive News Стив Маттин, главный дизайнер Lada.«Мир изменился. Изменились правила. Изменились технологии производства. Изменился заказчик».

Lada представила концепт 4x4 Vision на Московском международном автосалоне 2018 в августе, обозначив возможное направление дизайна нового компактного внедорожника.

АвтоВАЗ

Но это направление несет с собой опасность потерять клиентскую базу «Нивы» в сельской местности, которая обеспечивала высокие продажи модели в течение 2018 года.Если новая «Нива» окажется слишком дорогой, роскошной и слишком удобной для дорог, то клиентура может от нее отказаться.

Есть также соблазн занять престижную Ниву в западных странах, хотя старая Нива показала устойчивость в Западной Европе среди множества более дорогих и более современных полноприводных автомобилей. Старая клиентская база нынешней модели является стабильной, но привлечение новых клиентов может быть выгодным для бренда в долгосрочной перспективе, помогая ему выйти на новые рынки, где фирменная табличка «Нива» уже хорошо известна.

АвтоВАЗу еще есть время определиться с маршрутом: новая «Нива», как бы она ни выглядела, прибудет не раньше 2022 года.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Лада Нива - яркая и важная | Анорак Axon’s Automotive

После многих неожиданных волнений и ожиданий в западном мире, Lada постепенно начала экспортировать свою доступную новую Niva в 1978 году, в том числе в Великобританию (в форме с левым рулем только первоначально для удовлетворения отложенного спроса), и эта модель быстро нашла готовый рынок лояльных покупателей. ищу надежный недорогой внедорожник.Ее репутация была подкреплена тем, что «Нива» часто обыгрывала более дорогие полноприводные автомобили (Land Rover, Range Rover, Toyota Land Cruiser и т. Д.) В жестких и беспощадных ежегодных полицейских внедорожных тестах Cop Drive 4x4.

К концу 1979 года автомобили с правым рулем начали поступать в Великобританию, и Нива продолжала пользоваться устойчивым спросом у экономных британских фермеров и сельских жителей, вплоть до снятия автомобиля с продажи здесь в 1997 году из-за неспособности Lada к продаже. получить его серьезные четырехцилиндровые двигатели, чтобы соответствовать все более жестким нормам выбросов.Примерно десять лет назад предприимчивый лондонский житель ненадолго попытался повторно представить эту модель в Великобритании только с левым рулем, но он изо всех сил пытался заставить Lada соответствовать последним более жестким правилам ЕС по выбросам и безопасности, что сделало регистрацию в Великобритании очень сложной.

Пока «Нива» незаметно занимала свою нишу в Великобритании (чему способствовали некоторые привлекательные местные рыночные предложения, такие как «Казак» и «Гусар»), во всем мире прочная «Лада» приобретала культовый статус как способный внедорожник вместе с Парижем. - За этим стоят победы в классе «Дакар».Было изготовлено множество адаптированных к местным условиям экземпляров, в том числе кабриолет во Франции, пикап в Канаде, а также пятидверная производная версия с более длинной колесной базой, предлагаемая на многих рынках. У Niva тоже было много названий: в Германии ее называли Тайга (из-за другой местной компании, уже владеющей этим названием), Job в Италии, Bushman в Австралии, плюс, как ни странно, Bognor Diva в Уругвае, где и собирали модель. в форме ХБП.

В своей родной России модель была первоначально известна как ВАЗ-2121 «Нива» до 1993 года, когда Lada с треском потеряла права на название модели Niva, которое было изменено просто на «4x4» из-за General Motors (сокращенное - термин партнер Lada и «новый» инжекторный 1.Поставщик 7-литровых бензиновых двигателей), заявив, что на его новой пятидверной модели внедорожника Chevrolet Niva, предназначенной только для России, широко используется фирменный ярлык Niva.

LADA NIVA 4x4, ДОПОЛНИТЕЛЬНЫЙ МОТОР САЛОНА

Электродвигатель «Нива» каютной печи модели 2101 был разработан, можно сказать уже полвека назад, изначально он имел низкий КПД, высокий уровень шума и по нашему суровая зима это еще не лучший способ справиться со своей задачей. До сих пор данная конструкция устанавливается в серийные автомобили, и согласно этому разработчики такого изделия, как «Автономный обогреватель Лада 4х4« НИВА »в сборе (тюнинг)», сумели создать свою оригинальную конструкцию.

В принципе, сама идея очень проста - источник сжатого воздуха в салоне находится снаружи в моторном отсеке, у него большая мощность, ниже уровень шума, просто обслуживается.

На выходе получилась качественная, надежная, функциональная и долговечная печка на Ниве.

Устанавливается на автомобили Лада Нива любых модификаций.

Эта конструкция имеет ряд замечательных особенностей и преимуществ перед стандартной печью:

Простой монтаж (30-40 минут)

Надежный металлический каркас

2108 мотор высокого качества

Более мощный воздушный поток

3-позиционный переключатель

В разы меньше шума

Обогрев салона быстрее

Задним пассажирам зимой будет комфортнее

Дополнительные преимущества перед аналогами:

Армированный металлический корпус с качественной антикоррозийной краской и сливными отверстиями для воды

Электродвигатель и корпус высочайшего качества и с низким уровнем шума

Жгут проводов выполнен на ЛЭП 2,5кВ.мм (отечественная проволока)

Амортизатор подвески электродвигателя предотвращает передачу колебаний от электродвигателя на кузов автомобиля.

В комплекте есть все необходимое для установки печи:

Кожус воздухозаборник

Двигатель 2108 в сборе с корпусом

Жгут проводов для подключения, имеющий все необходимое - реле, выключатель, предохранитель. (по желанию)

Инструкция по установке печки 2108 в Ниве:

Снять клемму + с АКБ

Снимите полку под приборной панелью бардачка.

Снимите 4 гайки М6 крепления кожуха воздухозаборника (из кабины помощник удерживает верхние болты от проворачивания)

Снять крышку воздухозаборника под капотом

Снять заслонку наружного воздуха (находится под кожухом 2 гайки М5)

Закройте зазор возле входных отверстий радиатора.

Установить новую печку.

Снимаем нижнюю часть корпуса печки в салоне, демонтируем штатный мотор печки, демонтируем модуль сопротивления, на его место устанавливаем новое сопротивление из комплекта.

Красный жгут проводов (от предохранителя) подключить к + клемме аккумулятора, черный провод от резистора + мотор печки, черный провод от мотора печки к массе, черный провод от жгута 0,75 кв.м на массу, желтый провод от жгута 0.75 кв.м. на + от зажигания.

Выключатель на инжекционных машинах обычно устанавливается на месте бывшего «Подсо».

Собираем все снятое в обратном порядке, подключаем аккумулятор.

Совместимость: Все модели и модификации автомобиля Лада Нива 2121х, а также Нива Урбан.

Жигули жива-здорова и на обратном пути

Лада собирается стереть улыбку с вашего лица. GM, крупнейший в мире производитель автомобилей, поддерживает новые линии от российской компании. Брайан Бирн отчетов

Я заводил двигатель, когда понял, что шутки про Ладу все-таки могут быть правдой. На улице шел дождь. Затем внутри пошел дождь, вода капала через крышу поместья Рива.

Такое может случиться, если использовать саморезы, чтобы прикрепить багажную рейку к крыше. Добавьте к этой проблеме нечто меньшее, чем безразличные тормоза, и я оставил машину припаркованной возле офиса на все долгие выходные.С полотенцем на водительском сиденье!

Вскоре после этого Lada покинула Ирландию. И многих из нас можно простить за то, что мы подумали, что бренд полностью исчез, как, очевидно, и большинство Ladas, проданных в Ирландии. Но этого не произошло.

Компания не только по-прежнему производит более 750 000 автомобилей в год в России и экспортирует около 85 000, но и готова вступить в новую эру предпринимательской деятельности в рамках совместного предприятия с General Motors.Действительно, первые несколько сотен единиц нового внедорожника Chevrolet Niva только что сошли с конвейера в Тольятти на юге России.

Около 35 000 автомобилей совместного предприятия - результат инвестиций в размере 332 миллиона долларов - будут произведены там в следующем году. GM заявляет, что, скорее всего, в производство будут запущены еще две модели, одна из которых, вероятно, будет основана на нынешнем Opel Astra в следующем году.

Прошло совсем немного времени с 1970 года, когда первые автомобили сошли с конвейера на новом заводе, построенном на основе опыта Fiat и с использованием технологий и прессовок, первоначально разработанных итальянской компанией для модели 124.

Автомобили для российских покупателей были названы «Жигули» в честь горного хребта недалеко от города, который впоследствии стал известен как «российский Детройт». Официально он назывался ВАЗ 2101. Впоследствии он был объявлен «Русским автомобилем века».

Имена «Лада», «Самара», «Ока» и «Нива» стали известны примерно в 37 странах мира.Предполагается, что из 20 миллионов автомобилей, выпущенных с тех пор, 12 миллионов все еще находятся в пути, причем две трети из них находятся в самой России.

В настоящее время АвтоВАЗ, название холдинговой компании, имеет рынки, которые простираются до всех стран Южной и Центральной Америки, большинства стран Европы и некоторых стран Северной Европы, а также Египта, где автомобили собираются из комплектов CKD.

Первый автомобиль Niva 4WD был выпущен в 1977 году и с тех пор мало изменился, хотя в 1994 году появилась 5-дверная версия.Автомобиль 2107 на базе Fiat 125 был добавлен в 1983 году, а серия автомобилей багги, получившая название MARSH, была запущена в производство в 1989 году. К концу 1990 года АвтоВАЗ выпустил свой 13-миллионный автомобиль.

Первые системы впрыска топлива местного производства были установлены на автомобилях компании в 1994 году. К середине 1990-х АвтоВАЗ перешел на новую форму от старых опор Fiat, и когда в 1997 году общий объем производства достиг 17 миллионов автомобилей, Юбилейным автомобилем стал седан Lada 110, по стилю напоминавший старый Talbot Solara или Renault 20.По сути, это тот же самый автомобиль, который является основным продуктом сегодня, в моделях 111 или универсал, и 112 или хэтчбеках вместе с седаном.

Они оснащены 1,5-литровым бензиновым двигателем мощностью 8 или 16 Вт, в то время как нынешняя Нива имеет 1,7-литровый двигатель. Во Франции автомобили 10-й серии продаются по цене от 7759 евро, а цена Niva - от 9259 евро. Все они дешевы и, да благословит их Бог, выглядят дешевыми внутри.

АвтоВАЗ имеет испытательный полигон в Тольятти, который включает единственную в России аэродинамическую трубу для испытаний автомобилей, и в прошлом году там была введена в эксплуатацию высокоскоростная трасса.Международные производители, в том числе Fiat, уже использовали этот объект.

Новый модельный ряд автомобилей «Калина», спроектированных АвтоВАЗом, почти завершил программу испытаний. Новая Шевроле Нива также будет экспортироваться в Европу, вероятно, под маркой Opel.

На недавнем Парижском автосалоне мы видели концепты 4-местного автомобиля Fiat Punto, Carat и 2-литрового родстера с жесткой крышей тарга.

До сих пор история читается как достаточно счастливая сказка. По правде говоря, продуктовая линейка Lada - за исключением Нивы, которая всегда была очень грамотным внедорожником - так и не смогла догнать современный мир. Его успех был в основном на менее развитых рынках, где владельцы были меньше озабочены технологиями и просто хотели дешевое и простое автомобильное оборудование.

С распадом Советского Союза, как и многие другие неэффективные и стареющие отрасли на его родине, АвтоВАЗ серьезно заболел, на грани банкротства.

Но с небольшой помощью своих друзей из GM, АвтоВАЗ / Lada вполне могут перескочить с 1970-х годов до наших дней в гораздо более короткие сроки, чем можно было ожидать. А крыша вряд ли протечет.

Замена

. Chevrolet Niva производства GM-АвтоВАЗ

Автомобиль «Нива Шевроле» - одна из первых моделей производства АвтоВАЗа, на которую завод поставил салонный фильтр.Этот элемент играет важную роль. О его устройстве, разновидностях и замене - далее в этой статье.

Назначение

В процессе эксплуатации даже при выключенной печке и кондиционере в салон автомобиля попадает много вредных веществ. Это не только выхлопные газы идущих впереди машин, но и копоть, дорожная пыль. Все это захватывается воздухозаборником и попадает в салон. Для обеспечения чистоты воздуха между моторным отсеком и дефлекторами на автомобиле «Шевроле Нива» установлен салонный фильтр.Замена этого элемента строго по ресурсу - залог здоровья водителя и пассажиров. Ведь этот элемент выполняет важнейшую функцию - препятствует проникновению угарного газа и других вредных веществ в легкие во время движения. Его еще называют фильтром кондиционера.

В целом этот элемент ставится на автомобили с начала 90-х. Но в связи с реструктуризацией доработки отечественных автомобилей коснулись только после сотрудничества с компанией GM.АвтоВАЗ совместно с американцами выпустил новую модель внедорожника, в которой соблюдены все технические и экологические нормы. На простых «Нивах» того времени установка салонного фильтра не предусматривалась.

Разновидности

В системе существует несколько видов очистки воздуха:

  • Механическая . В этом случае воздух очищается через бумажный тонковолокнистый материал. Его устройство мы рассмотрим ниже.
  • Адсорбция . Такие фильтры очищают более качественно за счет использования активированного угля.Он отлично устраняет все бактерии и запахи, попадающие в салон. В производстве адсорбционный элемент наносится на синтетическую или текстильную основу. По сравнению с механическим, этот элемент в 5-10 раз лучше очищает воздух. В качестве основы используется древесный уголь.

Устройство

Этот элемент состоит из бумажной основы и включает в себя несколько слоев. Верх служит для улавливания крупных частиц - до 15 микрон. Под ним находится электростатический слой. Он справляется уже с мелкими пятнышками.

Далее, если это адсорбционный фильтр, предусмотрен слой на основе активированного угля. И последний, четвертый слой служит для окончательной фильтрации элементов, которые не удалось удержать предыдущим трем.

Местонахождение:

Где находится салонный фильтр на автомобилях Шевроле Нива? Он расположен на пересечении кабины и моторного отсека. Он расположен по центру и помещен в пластиковый корпус.

Ресурс

Как часто нужно менять салонный фильтр автомобиля Шевроле Нива? Замена многослойного элемента должна производиться каждые 35 тысяч километров.Но нужно учитывать условия эксплуатации. Если машина часто ездит по бездорожью (для чего, собственно, и покупается), этот период можно разделить на два. Ведь на пересеченной местности концентрация пыли в несколько раз больше, чем та, которая обычно бывает в городе и на трассе.

Симптомы

Как понять, что загрязняет салонный фильтр автомобиля «Шевроле-Нива»? Замена этого элемента необходима в том случае, если резко уменьшился поток воздуха от плиты.Если автомобиль оборудован кондиционером, вместе с потоком воздуха будет выделяться характерный запах плесени. Если вовремя не заменить элемент, необходимо будет очистить радиатор кондиционера. В редких случаях ослабление воздушного потока происходит из-за неработающего мотора печки. Но для начала нужно проверить салонный фильтр на автомобиле «Шевроле-Нива». Замена этого элемента в 80 процентах случаев устраняет эту неисправность. При вышеуказанных симптомах всегда проверяйте элемент на предмет загрязнения.

Замена

Вы можете самостоятельно выполнить эту процедуру на автомобиле «Шевроле-Нива». Автосервис на эту работу уйдет около 500 руб. Для замены своими руками нам понадобится новый фильтр, минусовая отвертка и герметик. Откройте капот машины и найдите корпус элемента. Закрывается крышкой. Отверткой подбираем элемент и очищаем от старого герметика. Также следует чистить его на самом теле. На некоторых модификациях крышка дополнительно фиксируется на саморез.Здесь вам понадобится отвертка Phillips. Если герметик сильно засох, а крышка не снимается, никаких усилий не требуется - так вы повредите элемент. Осторожно потяните за края по всему периметру. В крайнем случае прогрейте его феном. После этого извлеките грязный фильтрующий элемент снаружи и установите новый.

Ввиду прямоугольной формы перепутать его расположение очень сложно. Он расположен кромкой из поролона к верхней части капота. После этого по всему периметру крышки распределяем герметик и устанавливаем элемент на его место.Для дальнейшего демонтажа проблем не возникнет, следует использовать силиконовый герметик. Он обеспечивает надежную защиту от внешних факторов, при этом легко удаляется на пластиковой поверхности. Сохнет около суток. На этом замена автомобильного фильтра GM-AvtoVAZ завершена. Как видите, с этим справится каждый. В салоне снова появится чистый и свежий воздух. Кстати, на фото ниже показано, как выглядит старый и новый элемент, как видите, степень загрязнения значительная. Особенно часто он загрязняется в майский период, во время пуха тополя.Поэтому некоторые автовладельцы устанавливают на его поверхность дополнительную москитную сетку.

Можно ли восстановить старую?

Следует отметить, что салонный фильтр, будь то механическая или адсорбционная очистка, восстановлению не подлежит. Очистить и промыть элемент водой не поможет.

Замена

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
