Замена колец lada priora (ваз приора)

Поршневые кольца заменяют при ремонте шатунно-поршневой группы, при их износе или повреждении. Также кольца заменяют при капитальном ремонте двигателя.

Для выполнения работы потребуется оправка для поршневых колец.

Снятие

1. Снимаем головку блока цилиндров.

2. Снимаем поддон картера двигателя.

3. Снимаем маслозаборник.

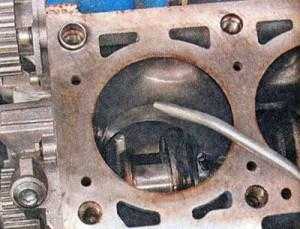

4. Поворачивая коленчатый вал за болт крепления его шкива ключом на 17 мм, устанавливаем поршень первого цилиндра в нижнее положение.

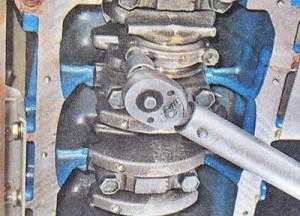

5. Ключом TORX ЕЮ отворачиваем две гайки крепления крышки шатуна первого цилиндра.

6. Снимаем крышку шатуна.

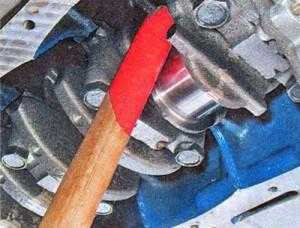

7. Уперев ручку молотка в поршень, выталкиваем его вверх.

8. Извлекаем поршень из цилиндра.

9. Вынимаем вкладыши из шатуна и его крышки.

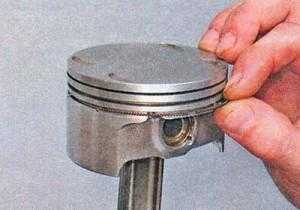

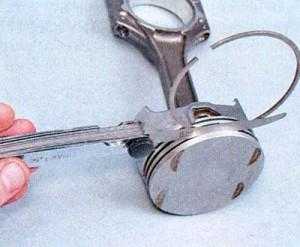

10. Фиксируем поршень за шатун в тисках. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо. Аналогичным образом снимаем нижнее компрессионное кольцо, маслосъемное кольцо и его расширитель.

Рекомендация

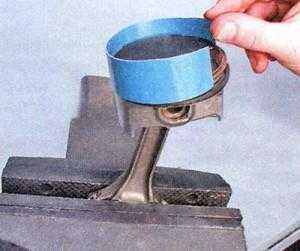

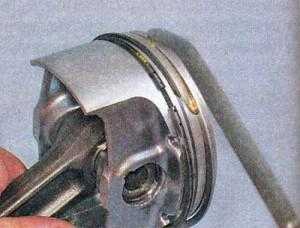

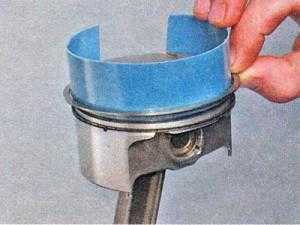

Кольца тонкие, — чтобы их не сломать, вырежьте из пластмассовой бутылки полоску длиной немного меньше окружности поршня. Заведите кромку этой полоски под замок верхнего компрессионного кольца, а затем по кругу под все кольцо.

Снимите с поршня полоску вместе с кольцом. Аналогичным образом снимите второе компрессионное и маслосъемное кольца.

Замечание

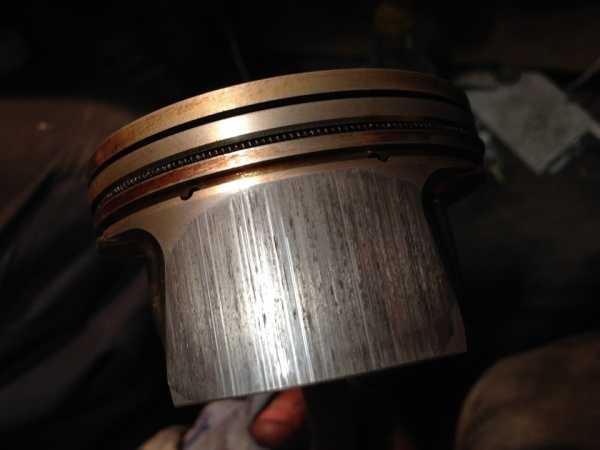

Целесообразность замены колец зависит от степени износа цилиндров. Небольшой равномерный износ цилиндров (в пределах 0,05 мм) можно компенсировать установкой поршня другого класса с большим диаметром.

Установка

1. Тщательно очищаем поршень

от нагара и отложений. Осматриваем поршень, шатун и палец. Трещины на них недопустимы.

Замечание

Новые кольца подбираем в соответствии с диаметром поршня — номинального или ремонтного размера.

2. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.

 Табл. 9.1.3  Допустимые зазоры между стенками канавок и поршневыми кольцами:

Замечание

Допустимые зазоры между стенками канавки и поршневыми кольцами указаны в табл. 9.1.3. Если зазор превышает максимально допустимый, поршень подлежит замене.

3. Для подбора поршневых колец по тепловому зазору устанавливаем по очереди кольца в цилиндр блока на глубину 20—30 мм и набором плоских шупов определяем зазор в замке.

Замечание

Предельно допустимый тепловой зазор при износе (для колец, бывших в употреблении) — 1 мм, зазор для новых колец 0,25-0,45 мм. Если зазор превышает максимально допустимый, кольцо подлежит замене.

4. Надеваем кольца на поршень. При этом маслосъемное кольцо

и компрессионное кольцо уста­навливаем надписью «ТОР» вверх.

Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца.

С помощью оправки надеваем маслосъемное кольцо, а затем нижнее компрессионное (кольца надеваем на оправку и аккуратно смещаем вниз до установки в канавку).

Верхнее компрессионное кольцо надеваем без оправки: раздвинув замок кольца (не более, чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.

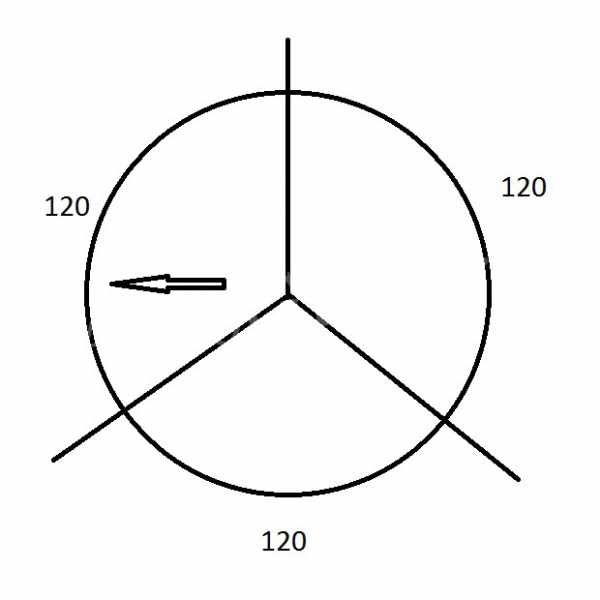

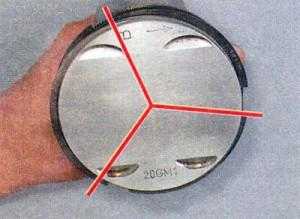

5. Поворачиваем их замки так, чтобы они располагались под углом 120° относительно друг друга. Замок расширителя должен находиться развернутым на 180° относительно замка кольца.

6. Смазываем чистым моторным маслом стенку цилиндра

 и наружную поверхность поршня.

7. Надеваем оправку на поршень и обжимаем ею кольца, периодически слегка постукивая ручкой молотка по оправке для самоустановки колец.

Предупреждение!

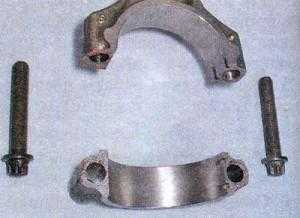

Крышки шатунов невзаимозаменяемые. На двигателе установлены «колотые шатуны», крышки которых изготовлены специальным методом. Поверхности соприкосновения крышки и шатуна получаются неровными, что при сборке обеспечивает идеальное прилегание деталей.

8. Вытираем насухо постели вкладышей в шатуне и крышке, устанавливаем в них вкладыши.

9. Смазываем чистым моторным маслом внутреннюю поверхность вкладышей.

10. Устанавливаем поршень в цилиндр блока.

Предупреждение!

Стрелка на днище поршня должна быть направлена в сторону шкива коленчатого вала.

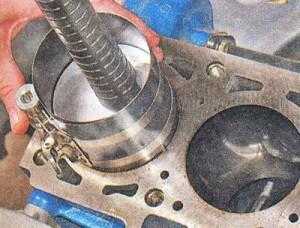

11. Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем поршень в цилиндр (при этом контролируем продвижение шатуна к шейке коленчатого вала).

12. Устанавливаем на шатун крышку и затягиваем болты моментом 43,32—53,51 Нм (4,42—5,46 кгсм).

Другие три поршня собираем и устанавливаем аналогично.

После установки всех поршней собираем двигатель в обратной последовательности.

Сегодня многие владельцы автомобилей ВАЗ Приора сталкиваются с такой проблемой, как обрыв ремня ГРМ, в результате чего клапана «встречаются» с поршнями. В итоге эта проблема может обойтись владельцу транспортного средства в «копеечку». Чтобы предотвратить это, некоторые автолюбители устанавливают на свои авто безвтыковые поршни СТК, СТИ или Автрамат. О том, какие лучше поставить поршни на свое авто и как производится замена своими руками с фото, читайте далее.

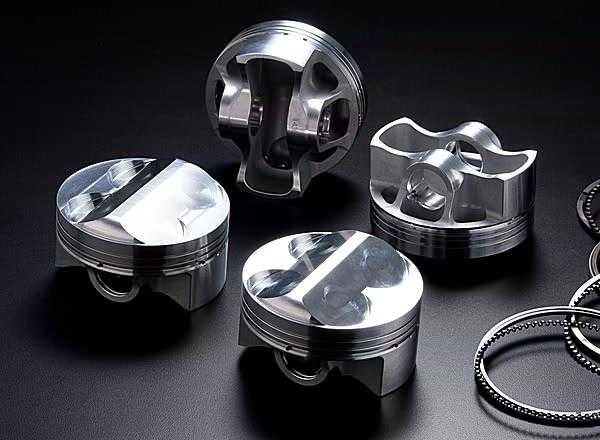

Общая информация и устройство поршня

Предназначение поршня заключается в передаче энергии, произведенной горючей смесью, к коленчатому валу. Когда продукты сгорания расширяются, на поверхность детали возлагаются огромные нагрузки. Максимальный показатель давления в этом случае может составлять 80 бар, а это сравнимо с силой в несколько тонн.

Температура в цилиндрах при сгорании смеси может достигать 2 600 градусов, что в несколько раз больше температуры, при которой поршень плавится. В результате в этот момент происходит снижение прочности сплава, по поверхности элемента возникает термонапряжение из-за температурного перепада. Чтобы поршень мог функционировать в таких тяжелых условиях эксплуатации, он должен быть не только легким, но и достаточно устойчивым к износу. Кроме того, качественная кованная группа поршней должна обладать и высоким показателем теплопроводности, что позволит элементам быстро остыть при работе в высоких температурах.

Что касается самой поверхности, то она должна быть сформирована таким образом, чтобы поршень не клинил в цилиндре ни при каких обстоятельствах. В противном случае возможно попадание горячих газов в картер. Поскольку компоненты имеют бочкообразную форму, как вы видите на фото, даже большая разница в температурах днища и юбки не повлияет на его функциональность. Также следует отметить, что эти детали производятся с применением «противоэллипса», что дает возможность компенсировать деформацию юбки.

Верхним элементов поршней является головки, которая состоит из днища и канавки, при помощи которых устанавливаются кольца уплотнения. Головка должна быть более надежной, поскольку большинство нагрузок приходится именно на нее. Поэтому головки поршней обрабатываются дополнительным защитным покрытием. Сами канавки для уплотнительных колец изготовляются под небольшим углом, в результате чего наружные кромки колечек будут чуть выше внутренних. В результате этого наклон поперечного сечения канавки не появится, а это вполне возможно.

Чтобы поршень лучше скользил, его поверхность также вскрывается дополнительными материалами. Для большей приработки производитель обычно использует фосфатирование или олово, что также позволяет снизить вероятность появления царапин при запуске холодного мотора. Но такое покрытие обычно изнашивается при обкатке. Другое покрытие — антифрикционное — остается на весь срок службы, оно способствует предотвращению появления ржавчины и эрозии на рабочих поверхностях.

Юбка поршня должна быть обработана специальными резцами, чтобы обеспечить создание микрорельефа. Таким образом моторная смазывающая жидкость будет лучше держаться на поверхности элемента, а трение будет гораздо меньшим. так какие лучше поставить поршни на свое авто?

Производителя вы будете выбирать сами, но от себя мы хотим добавить, что всем перечисленным выше требованиям соответствует продукция компаний:

  • СТИ;
  • СТК;
  • Автрамат.

Сравнительные характеристики

Чтобы вы могли понять, какая группа поршней лучше, рассмотрим сравнительные характеристики всех трех производителей с фото:

  1. Начнем с продукции СТИ. Кованные поршни СТИ производятся в Тольятти и изготовлены они способом горячего прессования. Как показывают отзывы потребителей, которые уже установили СТИ, эти кованные поршни во многом снижают коэффициент полезного действия мотора. Это обусловлено тем, что детали СТИ обладают пониженной степенью сжатия и большим размером камеры сгорания. Также следует отметить, что в сплаве поршней СТИ содержится меньше кремния, в результате чего прочность компонентов при высоких температурах будет ниже.
    Четыре поршня СТИ

    Кроме того, в результате пониженного содержания никеля в сплаве ресурс работы элемента может быть значительно снижен. При всем этом безвтыковые поршни СТИ стоят дороже СТК и Автрамата.

  2. Литые поршни Автрамат производятся в Харькове, Украина. При производстве поршней используется сплав, идентичный оригинальным деталям на Приоре. Однако, в отличие от последних, продукция украинского производства может иметь глубокие циковки, а это является несомненным преимуществом Автрамата по сравнению со стандартными поршнями. В данном случае речь идет о безопасности в случае обрыва ремешка ГРМ. Что касается степени сжатия, то в случае с Автраматом она не поменялась.

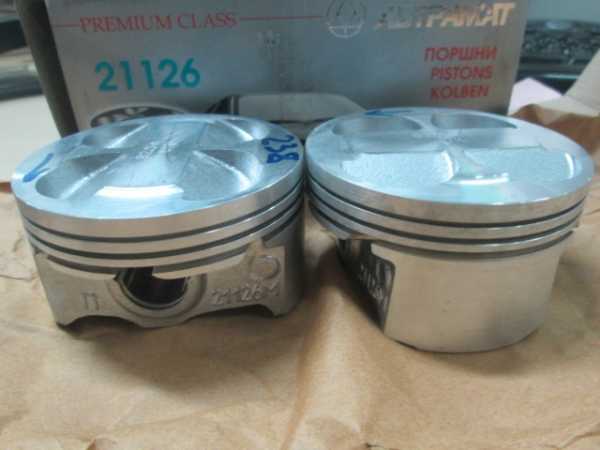

    Два поршня Автрамат

    Из-за увеличенных выборок для клапанов была незначительно расширена площадь камеры сгорания, что также способствует снижению КПД мотора. Отечественные автомобилисты на замечают это отличие на практике. Следует отметить, что стоимость деталей Автрамат может быть ниже от 50% до 70% по сравнению с СТИ, в зависимости от автомагазина.

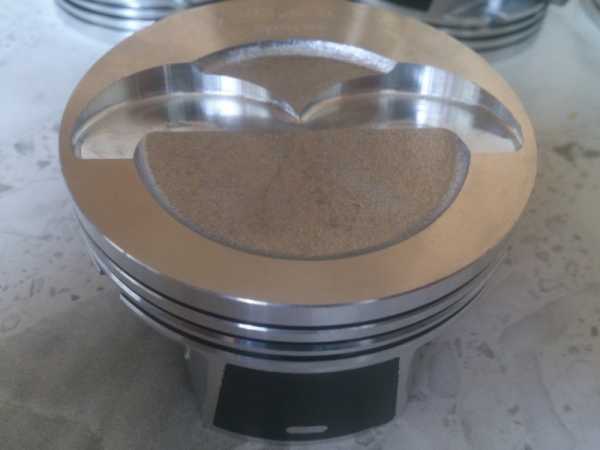

  3. Теперь перейдем к безвтыковым кованным поршням СТК. Продукция СТК производится в Самаре, Россия. Безвтыковые поршни СТК обладают практически теми же свойствами, что и продукция от Автрамата. Исключением является то, что безвтыковые поршни СТК имеют больший вес, в результате чего владельцы Приор часто отмечают в своих отзывах снижение динамики транспортного средства при разгоне. В целом поршни от СТК зарекомендовали себя хорошо среди отечественных автомобилистов.

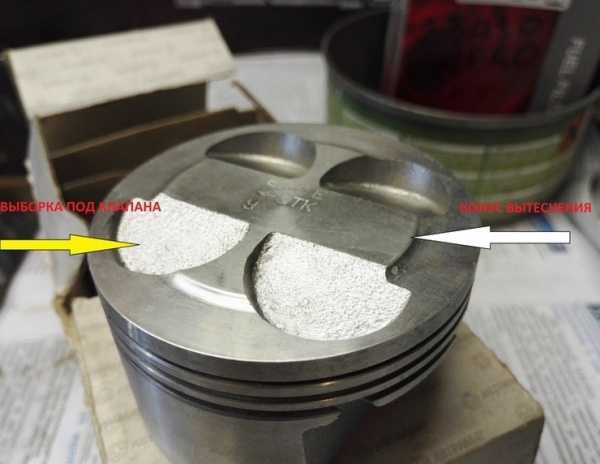

    Поршень производства СТК

Как поменять поршни на безвтыковые или поршни «Автрамат» своими руками?

Таким образом мы подошли к вопросу замены поршней на автомобиль ВАЗ Приора своими руками.

Заранее подготовьте набор гаечных ключей:

  1. В том случае, если замена элементов осуществляется на автомобиле с большим пробегом, при помощи нутрометра вам придется замерять расстояния от верхней кромки цилиндра в поперечном и продольном направлении мотора. От верхней кромки при этом нужно отступить 3, 10, 60 и 112 мм, соответственно, у вас должно быть в итоге четыре значения. Таким образом вы сможете выявить, насколько износились цилиндры. В том случае, если износ маленький и составляет до 0.05 мм, то такое расстояние вполне можно компенсировать монтажом элементов с чуть большим диаметром. Однако, если износ составил от 0.15 мм и больше, то вашим цилиндрам понадобится расточка. Для этого мы советуем совместить этот процесс с установкой безвтыковых элементов. Непосредственно перед разбором мотор следует прочистить. Гаечными ключами откручиваются винты, которые крепят правую опору ДВС, а также переднюю опору и кронштейн генератора. Все кронштейны демонтируются.
  2. Затем следует отключить трубопровод, головку блока, маховик, а также фильтрующий элемент. Подводящая трубка помпы к ГБЦ также отсоединяется. Теперь вам потребуется верстак или соответствующий стенд.
  3. Далее, демонтируется поддон картера, маслонасос и маслоприемник. Винты крепления заднего сальника коленчатого вала также откручиваются при помощи гаечного ключа. Непосредственно сам держатель можно демонтировать, поддев его отверткой за канавки на корпусе.
  4. Затем следует по очереди выкрутить все болты крышек шатунов, сами шатуны с поршянми следует демонтировать.
  5. После этого снимаются поршневые кольца. Само кольцо демонтируется из места установки при помощи той же отвертки. Здесь же обратите внимание на состояние колец — если они изношены, то лучше их поменять.
  6. При помощи оправки поршневой палец выталкивается, после чего можно демонтировать и сам поршень. После замены все действия по сборке осуществляются в обратном порядке. Следите за тем, чтобы метка на дне элемента была направлена в ту же сторону, куда смотрят стрелки на шатуне.

Видео «Замены элементов на безвтыковые»

Подробнее об этом процессе вы сможете узнать из видео.

Операции выполняемые при замене уплотнительных колец впускного коллектора на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Для герметизации стыка между фланцами головки блока цилиндров и впускного коллектора, а также между фланцами дроссельного узла и впускного коллектора в пазы патрубков впускного коллектора установлены уплотнительные кольца. При нарушении герметичности этих колец двигатель работает неровно («троит»).

Инструменты необходимые при замене уплотнительных колец впускного коллектора на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: отвертки с плоским и крестообразным лезвием, кусачки или нож, ключи «на 10», «на 13».

Последовательность операций при замене уплотнительных колец впускного коллектора на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Поднимите капот и отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).3. Снимите с впускного коллектора дроссельный узел (см. «Снятие и установка дроссельного узла на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).4. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

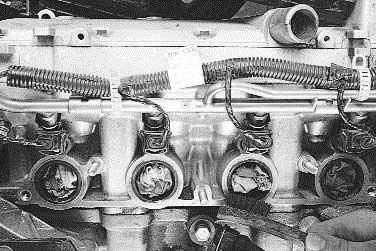

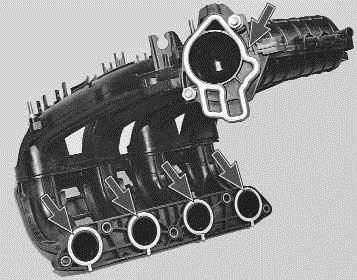

  5. Снимите уплотнительные кольца впускных каналов.

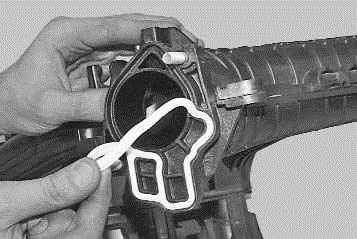

6. Подденьте отверткой…

7. …и снимите уплотнитель фланца крепления дроссельного узла.

8. Установите новые уплотнительные кольца в пазы коллектора.9. Перед установкой впускного коллектора закройте отверстия впускных каналов ветошью и очистите посадочные места уплотнительных колец.

10. Установите снятые детали в порядке, обратном снятию.

Источники

avtozam.ru

Ремонт двигателя 21126 ВАЗ Приора после обрыва ремня ГРМ

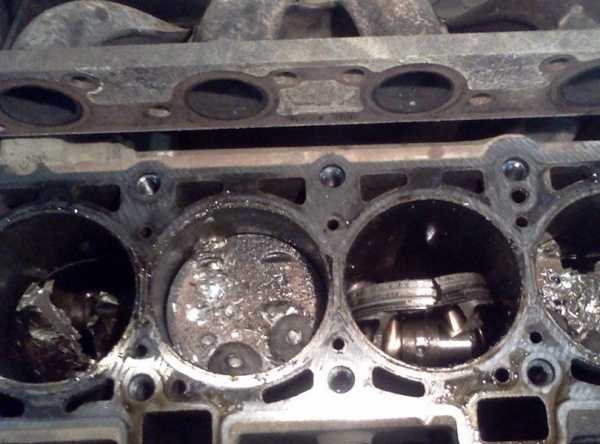

Сегодня притащили одного из старых клиентов на Приоре, как выяснилось заклинившая помпа порвала ремень и как следствие загнулись клапана.

Но прогресс на АвтоВАЗе не стоит на месте и если на двигателях десятого семейства просто гнуло клапана, то на приоровских 126-ых еще и шатуны теряют центровку и, если их не поменять велика вероятность того что двигатель начнет кушать масло и соответственно ваши деньги. Слава конструкторам АвтоВАЗа!

Но нет худо без добра, есть комплекты поршней на 126-е моторы с проточками которые не гнут клапана. В данной статье мы опишем процедуру ремонта головки блока цилиндров, после обрыва ремня ГРМ, а так же замену поршневой. Снятие и установка ремня ГРМ описано в этой статье, поэтому на ней подробно останавливаться не будем.

Для выполнения данной процедуры наличие динамометрических ключей обязательно!

Начинаем разбирать

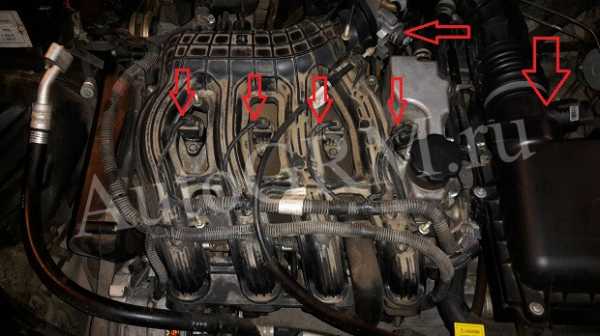

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

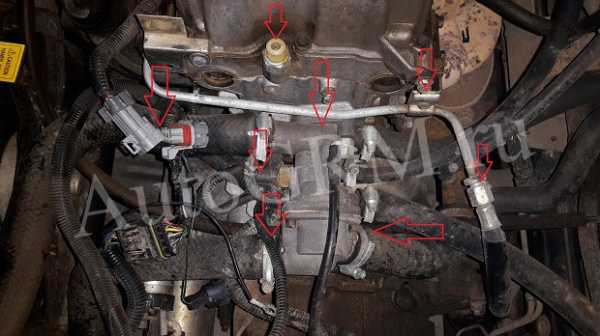

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

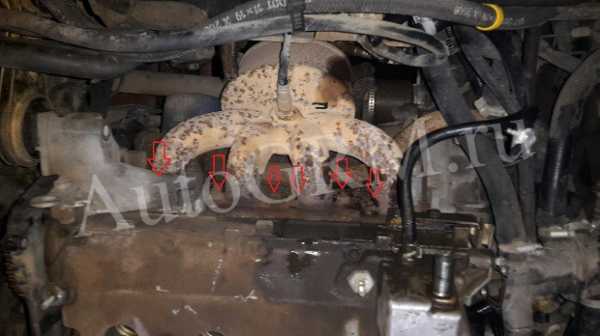

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

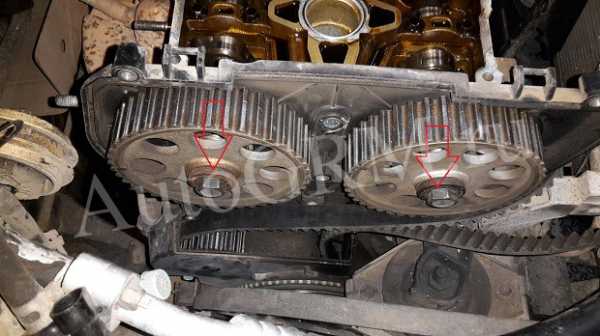

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

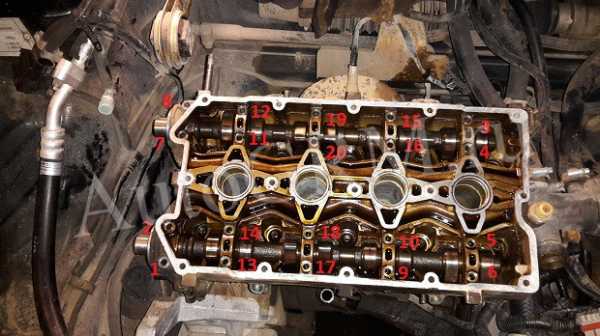

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь. Обязательно в последовательности указанной на фотографии.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

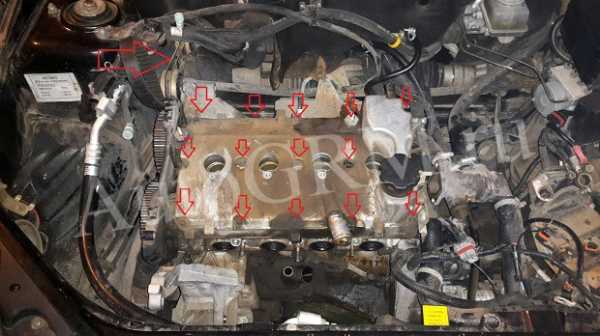

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ. Обязательно в последовательности указанной на фотографии.

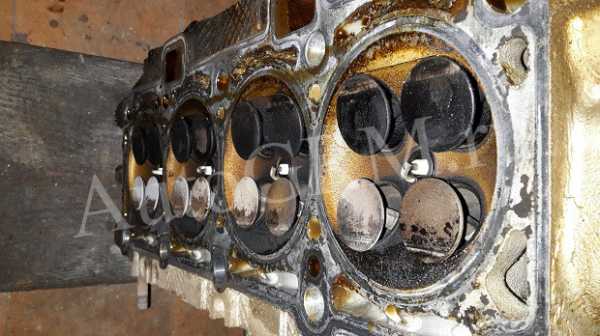

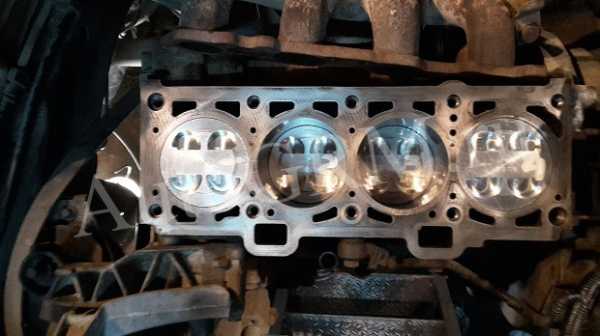

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

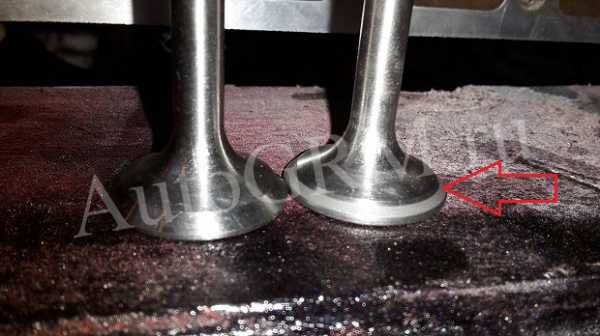

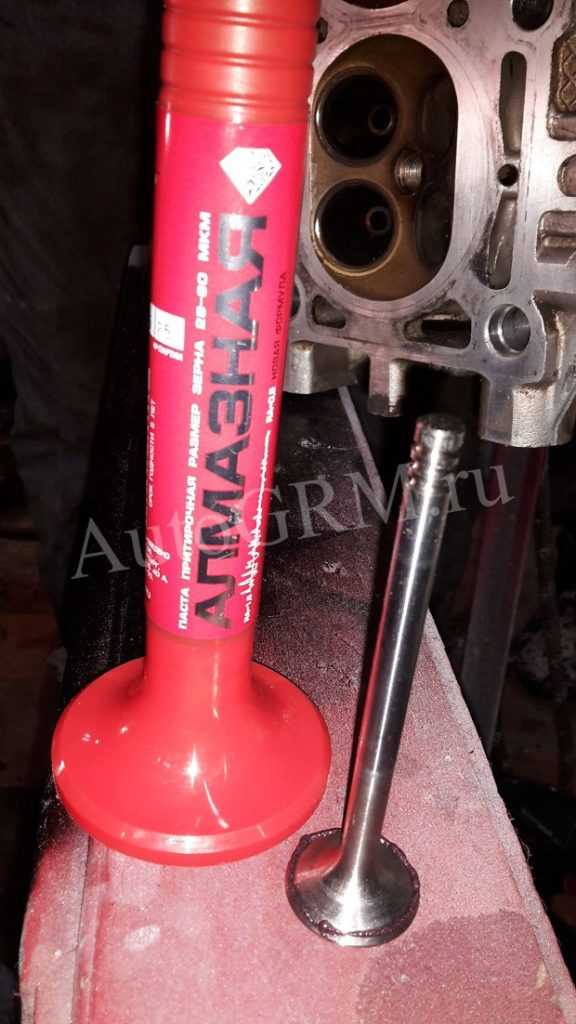

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.

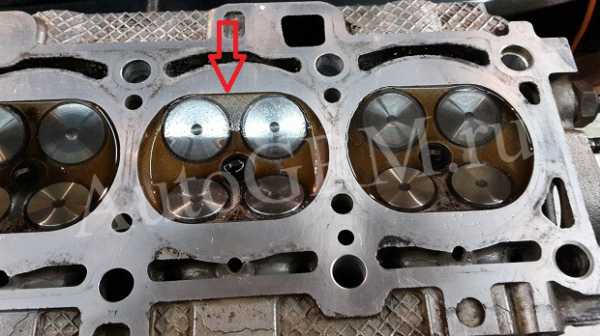

После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.

Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

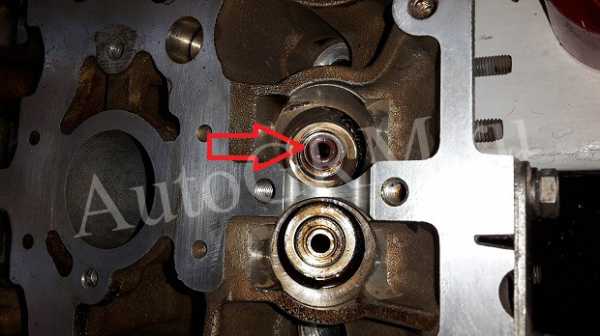

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

Переходим к блоку цилиндров

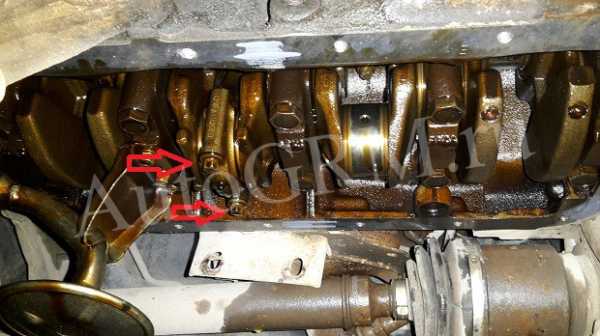

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

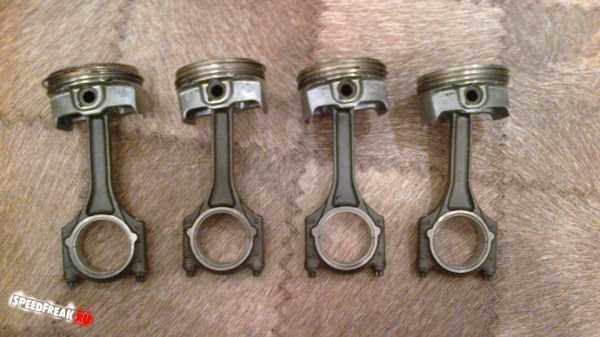

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

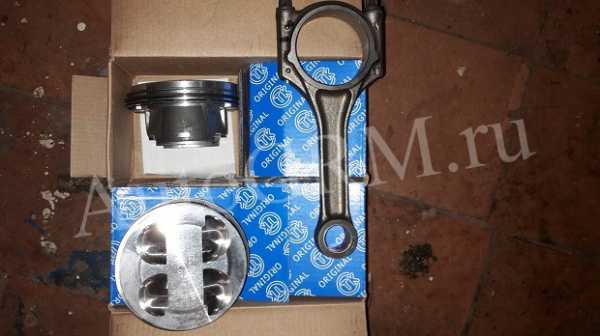

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

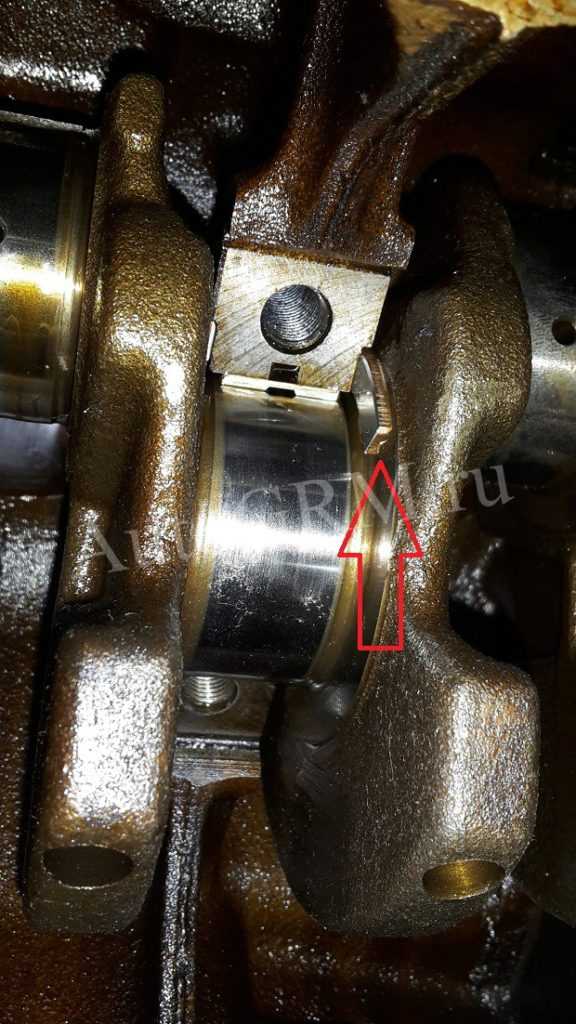

Устраняем продольный люфт коленвала

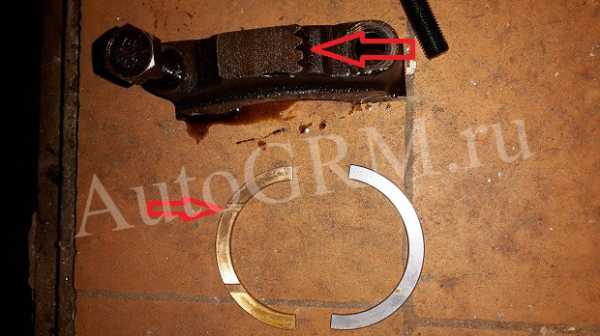

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

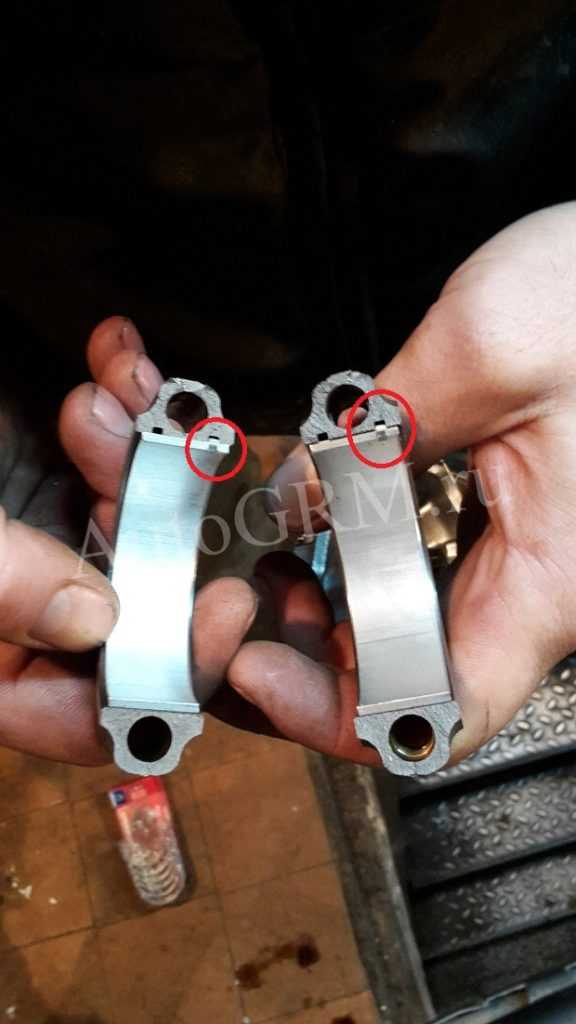

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

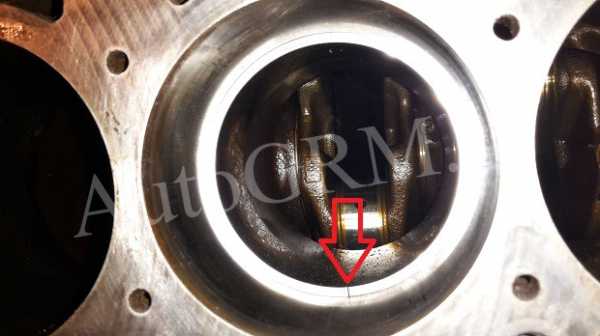

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

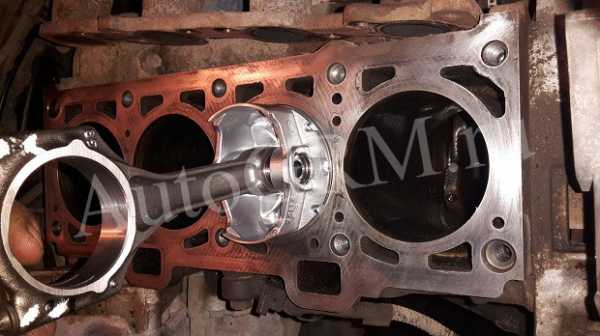

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

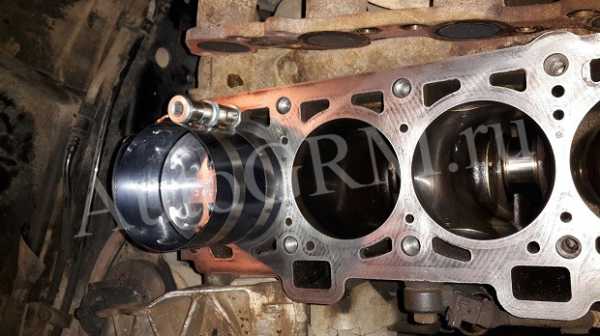

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

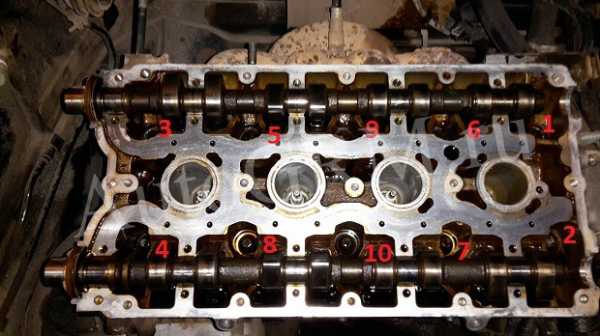

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

  1. сначала все затягиваем моментом 2 кгс*м
  2. затем все затягиваем моментом 7 – 8 кгс*м
  3. доворачиваем на 90 градусов
  4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло. Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру. Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Удачи на дорогах. Ни гвоздя, ни жезла.

autogrm.ru

Какие поршня лучше поставить на Ладу Приору

Даже для относительно недавнего владельца данной марки авто замена поршней на Приоре на безвтыковые быстро становится заманчивой и привлекательной.

Слишком все напуганы многочисленными страшными историями о последствиях, которые влечет за собой лопнувший ремень ГРМ. А они весьма печальны: вследствие встречи поршней с клапанами двигатель получает значительные разрушения, ликвидировать которые можно только путем капитального ремонта с заменой огромного количества деталей.

Столкновение вызывается еще заводской недоработкой: родные поршни имеют чрезвычайно мелкие циковки (выборки под клапана). Кто-то может возразить: следить за ремнем нужно лучше. В чем-то это мнение справедливо, однако даже тщательная и регулярная диагностика не дает 100%-ной гарантии, что распространенная беда вас не коснется.

Замена поршней на Приоре на безвтыковые полностью устраняет вероятность встречи клапанов и поршней. Выемки на последних достаточно глубоки, и при обрыве злосчастного ремня без труда предотвращают катастрофические последствия.

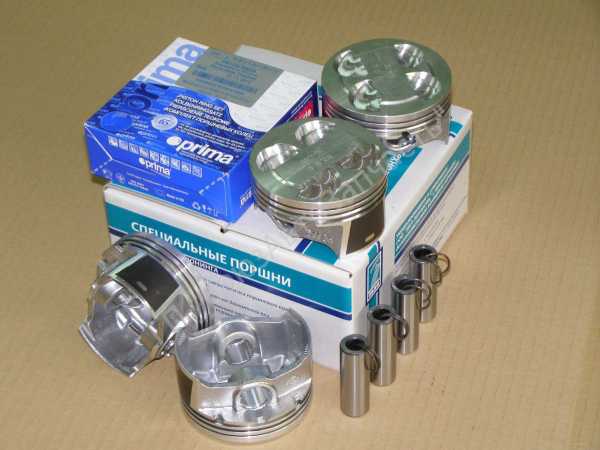

Безвтыковых поршни на Лада Приора – какие выбрать

Важно знать: Выбор, конечно, за вами, но наша рекомендация: СТИ избегать. С ценой этих безвтыковок не все понятно: в некоторых областях они самые дешевые, в других – дороже даже «Автрамата». Однако не стоит соблазняться низкой стоимостью – как бы вскоре не пришлось покупать новые.

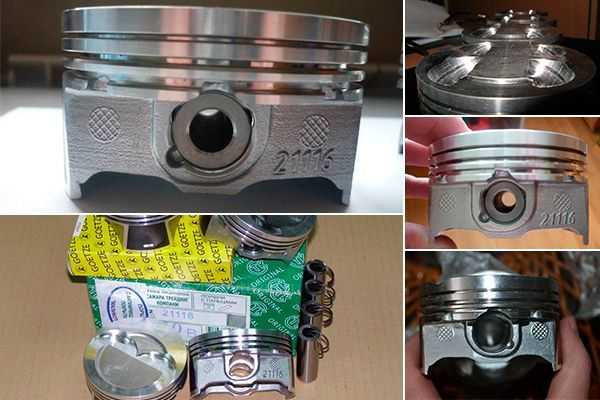

На российском рынке представлены 3 разновидности. СТИ. Производятся посредством горячего прессования.

  1. Владельцами Приор одобряются не очень. Во-первых, степень сжатия у них низковата, во-вторых, площадь камеры сгорания слишком велика. Это сказывается на КПД движка в сторону его снижения. Помимо того, сплав, из которого они производятся, имеет пониженное содержание кремния (что делает поршни менее стойкими к температурам) и никеля (что уменьшает их ресурс). Дополнительным минусом является то, что на авто с установленными СТИ слишком часто случаются обрывы приводного ремня кулачкового вала.
  2. «Автрамат» харьковского производства делается путем литья. Поршни имеют состав, в точности совпадающий с приоровскими. Сжатие имеет расчетные величины, КПД, хоть и снижен в счет увеличения площадей на выборки, но незначительно – на 0,1 см2.
  3. Самарские. У них практически те же показатели с «Автраматом». Уступают детали харьковским по весу: они тяжелее (это вообще-то нежелательно). Зато выигрывают по цене, поскольку стоят на треть дешевле.

Видео: Безвтыковые поршни СТК и развесовка ШПГ

Безвтыковые поршни на приору 16 клапанов – сравнительные характеристики

Теперь хотелось бы поговорить с вами о сравнительных характеристиках выше описанных безвтыковых поршней:

Поршни тольяттинского производства СТИ на Приору, в отличие от остальных, выполнены методом горячего прессования. По отзывам тех, кто уже устанавливал такие поршни на Приору, они значительно снижают КПД двигателя.

Это объясняется низкой, по сравнению с поршнями СТК и «Автрамат», степенью сжатия (18) и большей площадью камеры сгорания, за счет глубоких выборок под клапаны. Сниженное содержание в сплаве кремния влияет на прочность поршня при температурных нагрузках, а никеля — уменьшает его ресурс.

Имея при указанных недостатках более высокую стоимость, кованый поршень СТИ проигрывает «Автрамату» и СТК. При этом отмечены случаи обрыва ремня привода кулачкового вала на Приорах с поршнями СТИ.

Видео: Переделка двигателя Приоры на безвтыковые поршни

inomarki-remont.ru

Как поменять поршни на Приоре

Не единожды говорилось о проблеме лопнувшего ремня ГРМ (газораспределительного механизма) и системе клапанов на «Приоре». Но при этом опускался один аспект. Зачастую при ударе страдают не только клапаны, но и поршни «Приоры». И их тоже приходится менять. Да и вообще, это вопрос, замена поршней «Приоры», стоит рассмотреть пристальней.

Содержание статьи

Для чего меняют поршни

Существуют три причины, подвигающие автовладельца затеять такую глобальную операцию:

  1. Неисправность поршней.
  2. Предусмотрительная замена.
  3. Тюнинг двигателя.

Сейчас вкратце пойдёт разбор этих причин.

Неисправность поршней

Обычно это или банальный износ трущихся частей или механическое повреждение. Например, при обрыве ремня ГРМ. Часто, при этом поршни разрушаются, осыпаясь обломками внутрь мотора «Приоры». Это, естественно, приводит к замене.

Предусмотрительная замена

Зачастую рачительный владелец «Приоры», знающий об этой неприятной особенности двигателя ВАЗ 2170 и модификаций, заранее проводит замену поршней.

Тюнинг двигателя

Это в основном молодёжный вариант, хотя и не на 100%. многим хочется заиметь спорткар. А под рукой «Приора». И тут начинается тюнинг. Для увеличения мощности мотора есть много различных приёмов, и один из обязательных, это установка поршней другой конфигурации.

Важно! В любом случае при замене поршней «Приоры» необходимо устанавливать новые, имеющие специальную проточку под клапаны, поршни. Это гарантирует сохранность системы газораспределения в случае обрыва приводного ремня ГРМ.

Признаки неисправности и диагностика поршневой группы

Конечно, если поршни разрушились после удара по ГРМ, то автомобиль просто не заводится, и всё. Но как определить обычный износ, или прогорание поршня, требующее его замены? Первым признаком возможного износа поршневой группы служит падение мощности мотора. Конечно, это может быть признаком и множества других неисправностей. Например, системы подачи топлива. Но проверить состояние поршней «Приоры» не повредит.

Даже в нынешнее время, век тотальной компьютеризации и повального применения электроники состояние поршней проверяется старым, добрым компрессометром. Это манометр, снабжённый специальным клапаном который «собирает» давление в цилиндрах с нескольких тактов.

Как измерить компрессию поршневой «Приоры»

Проводить эту работу нужно вдвоём. Один из участвующих в процессе находится за рулём «Приоры». По сигналу напарника нужно выжать до упора педаль газа и включить стартер, вращая двигатель до тех пор, пока второй участник не даст отмашку.Проверяющий компрессию, предварительно вывернув свечи зажигания, вставляет в освободившееся отверстие наконечник компрессометра.

Внимание! Профессиональные приборы имеют гибкий шланг и сменные втулки с резьбой «под свечу», что гораздо удобнее.

После этого, подаётся сигнал и напарник вращает стартер. Прибор покажет состояние поршней, и требуют ли они замены.

Какие поршни брать для замены

Обычно берут эти детали с маркировкой по номеру ремонта. Но эти детали может определить только опытный механик. Но есть одна особенность которая непременна должна быть у поршней для замены. Обязательно должна присутствовать проточка под клапаны. При замене на такие поршни, в случае обрыва ремня ничего не пострадает внутри мотора.

Как заменить поршни

Это довольно серьёзная операция, подходящая к категории капитального ремонта. Она требует приложения как умения, так и просто физической силы. Кроме того, довольно большого объёма инструментов и приспособлений. Что понадобится ремонтнику:

  • Комплект поршней для замены с кольцами.
  • Пальцы и стопоры.
  • Сальники коленчатого вала.
  • Полный слесарный набор ключей.
  • Съёмники стопорных колец.
  • Молоток и выколотка.
  • Моторное масло.
  • Ёмкости для масла и антифриза.
  • Чистая ветошь.

Некоторые аспекты будут упомянуты кратко, так как описаны в отдельных статьях. Итак.

Работу лучше всего проводить на стационарном подъёмнике. В крайнем случае на хорошо оборудованной смотровой яме.

Подставив ёмкости слить антифриз и масло из картера. Эти детали довольно подробно описаны в отдельных статьях. Как и снятие коробки передач (КПП). Которое идёт следующим этапом. После снятия коробки наступает черёд работы с мотором.

Отпускается ремень генератора и выкручивается, головкой на 17 болт крепления демпфера. При снятии демпфера, его нужно проверить на необходимость замены. Снять крышку и последовательно ремень и шестерню коленвала ГРМ. Теперь выкрутить все болты, держащие поддон для масла. Демонтировать маслозаборник. Вот теперь полностью открыт доступ к коленчатому валу. Ключом вывернуть 10 болтов крепления шеек 5 коренных вкладышей и отложить их в сторону.

Особое внимание! Складывать вкладыши нужно обязательно в таком порядке, каком они были установлены. Лучше всего пометить маркером, чтобы случайно не сделать замену между собой, и установить их впоследствии в обратном порядке. Каждый на своё место. Иначе можно получить преждевременную выработку поверхности коленчатого вала, что приведёт к его замене.

Когда крепления сняты можно, наконец, извлечь коленчатый вал в сборе с поршнями и шатунами для замены. Перенести его на чистую поверхность и протереть ветошью. Съёмником вытащить стопорные кольца пальцев для поршней, после чего аккуратно, пользуясь выколоткой выбить пальцы и снять поршни.

Провести замену всех поршней группы. Установить согласно меткам на место новые поршни. Вставить пальцы и зафиксировать кольцами. Собрать всё в обратном порядке, уделив особое внимание очерёдности установки вкладышей шейки. Установить на место ремень ГРМ, это очень ответственная операция, и имеется отдельная статья по её выполнению. Заменить сальники коленчатого вала. Залить масло и антифриз и можно пробовать делать запуск.

Замена поршней «Приоры» при тюнинге

Никаких особенностей здесь нет, кроме уникальности самих поршней. Обычно они имеют более короткую юбку и небольшие конструктивные отличия. Все они сводятся к увеличению мощности мотора. Но главное, они должны иметь проточки под клапаны. Это непременное условие при выборе замены. Иногда, их называют «турбо-поршни». Но это уже специализация молодых «автогонщиков» и обслуживающих эту категорию слесарей.

Видео по замене поршней «Приоры»:

auto-gl.ru

Замена поршней на авто Lada Priora на безвтыковые, особенности выбора поршней

Сегодня многие владельцы автомобилей ВАЗ Приора сталкиваются с такой проблемой, как обрыв ремня ГРМ, в результате чего клапана «встречаются» с поршнями. В итоге эта проблема может обойтись владельцу транспортного средства в «копеечку». Чтобы предотвратить это, некоторые автолюбители устанавливают на свои авто безвтыковые поршни СТК, СТИ или Автрамат. О том, какие лучше поставить поршни на свое авто и как производится замена своими руками с фото, читайте далее.

Содержание

[ Раскрыть]

[ Скрыть]

Общая информация и устройство поршня

Предназначение поршня заключается в передаче энергии, произведенной горючей смесью, к коленчатому валу. Когда продукты сгорания расширяются, на поверхность детали возлагаются огромные нагрузки. Максимальный показатель давления в этом случае может составлять 80 бар, а это сравнимо с силой в несколько тонн.

Температура в цилиндрах при сгорании смеси может достигать 2 600 градусов, что в несколько раз больше температуры, при которой поршень плавится. В результате в этот момент происходит снижение прочности сплава, по поверхности элемента возникает термонапряжение из-за температурного перепада. Чтобы поршень мог функционировать в таких тяжелых условиях эксплуатации, он должен быть не только легким, но и достаточно устойчивым к износу. Кроме того, качественная кованная группа поршней должна обладать и высоким показателем теплопроводности, что позволит элементам быстро остыть при работе в высоких температурах.

Что касается самой поверхности, то она должна быть сформирована таким образом, чтобы поршень не клинил в цилиндре ни при каких обстоятельствах. В противном случае возможно попадание горячих газов в картер. Поскольку компоненты имеют бочкообразную форму, как вы видите на фото, даже большая разница в температурах днища и юбки не повлияет на его функциональность. Также следует отметить, что эти детали производятся с применением «противоэллипса», что дает возможность компенсировать деформацию юбки.

Верхним элементов поршней является головки, которая состоит из днища и канавки, при помощи которых устанавливаются кольца уплотнения. Головка должна быть более надежной, поскольку большинство нагрузок приходится именно на нее. Поэтому головки поршней обрабатываются дополнительным защитным покрытием. Сами канавки для уплотнительных колец изготовляются под небольшим углом, в результате чего наружные кромки колечек будут чуть выше внутренних. В результате этого наклон поперечного сечения канавки не появится, а это вполне возможно.

Чтобы поршень лучше скользил, его поверхность также вскрывается дополнительными материалами. Для большей приработки производитель обычно использует фосфатирование или олово, что также позволяет снизить вероятность появления царапин при запуске холодного мотора. Но такое покрытие обычно изнашивается при обкатке. Другое покрытие — антифрикционное — остается на весь срок службы, оно способствует предотвращению появления ржавчины и эрозии на рабочих поверхностях.

Юбка поршня должна быть обработана специальными резцами, чтобы обеспечить создание микрорельефа. Таким образом моторная смазывающая жидкость будет лучше держаться на поверхности элемента, а трение будет гораздо меньшим. так какие лучше поставить поршни на свое авто?

Производителя вы будете выбирать сами, но от себя мы хотим добавить, что всем перечисленным выше требованиям соответствует продукция компаний:

  • СТИ;
  • СТК;
  • Автрамат.

Сравнительные характеристики

Чтобы вы могли понять, какая группа поршней лучше, рассмотрим сравнительные характеристики всех трех производителей с фото:

  1. Начнем с продукции СТИ. Кованные поршни СТИ производятся в Тольятти и изготовлены они способом горячего прессования. Как показывают отзывы потребителей, которые уже установили СТИ, эти кованные поршни во многом снижают коэффициент полезного действия мотора. Это обусловлено тем, что детали СТИ обладают пониженной степенью сжатия и большим размером камеры сгорания. Также следует отметить, что в сплаве поршней СТИ содержится меньше кремния, в результате чего прочность компонентов при высоких температурах будет ниже.Четыре поршня СТИ

    Кроме того, в результате пониженного содержания никеля в сплаве ресурс работы элемента может быть значительно снижен. При всем этом безвтыковые поршни СТИ стоят дороже СТК и Автрамата.

  2. Литые поршни Автрамат производятся в Харькове, Украина. При производстве поршней используется сплав, идентичный оригинальным деталям на Приоре. Однако, в отличие от последних, продукция украинского производства может иметь глубокие циковки, а это является несомненным преимуществом Автрамата по сравнению со стандартными поршнями. В данном случае речь идет о безопасности в случае обрыва ремешка ГРМ. Что касается степени сжатия, то в случае с Автраматом она не поменялась.Два поршня Автрамат

    Из-за увеличенных выборок для клапанов была незначительно расширена площадь камеры сгорания, что также способствует снижению КПД мотора. Отечественные автомобилисты на замечают это отличие на практике. Следует отметить, что стоимость деталей Автрамат может быть ниже от 50% до 70% по сравнению с СТИ, в зависимости от автомагазина.

  3. Теперь перейдем к безвтыковым кованным поршням СТК. Продукция СТК производится в Самаре, Россия. Безвтыковые поршни СТК обладают практически теми же свойствами, что и продукция от Автрамата. Исключением является то, что безвтыковые поршни СТК имеют больший вес, в результате чего владельцы Приор часто отмечают в своих отзывах снижение динамики транспортного средства при разгоне. В целом поршни от СТК зарекомендовали себя хорошо среди отечественных автомобилистов.

    Поршень производства СТК

 Загрузка ...

Как поменять поршни на безвтыковые или поршни «Автрамат» своими руками?

Таким образом мы подошли к вопросу замены поршней на автомобиль ВАЗ Приора своими руками.

Заранее подготовьте набор гаечных ключей:

  1. В том случае, если замена элементов осуществляется на автомобиле с большим пробегом, при помощи нутрометра вам придется замерять расстояния от верхней кромки цилиндра в поперечном и продольном направлении мотора. От верхней кромки при этом нужно отступить 3, 10, 60 и 112 мм, соответственно, у вас должно быть в итоге четыре значения. Таким образом вы сможете выявить, насколько износились цилиндры. В том случае, если износ маленький и составляет до 0.05 мм, то такое расстояние вполне можно компенсировать монтажом элементов с чуть большим диаметром.
    Однако, если износ составил от 0.15 мм и больше, то вашим цилиндрам понадобится расточка. Для этого мы советуем совместить этот процесс с установкой безвтыковых элементов. Непосредственно перед разбором мотор следует прочистить. Гаечными ключами откручиваются винты, которые крепят правую опору ДВС, а также переднюю опору и кронштейн генератора. Все кронштейны демонтируются.
  2. Затем следует отключить трубопровод, головку блока, маховик, а также фильтрующий элемент. Подводящая трубка помпы к ГБЦ также отсоединяется. Теперь вам потребуется верстак или соответствующий стенд.
  3. Далее, демонтируется поддон картера, маслонасос и маслоприемник. Винты крепления заднего сальника коленчатого вала также откручиваются при помощи гаечного ключа. Непосредственно сам держатель можно демонтировать, поддев его отверткой за канавки на корпусе.
  4. Затем следует по очереди выкрутить все болты крышек шатунов, сами шатуны с поршянми следует демонтировать.
  5. После этого снимаются поршневые кольца. Само кольцо демонтируется из места установки при помощи той же отвертки. Здесь же обратите внимание на состояние колец — если они изношены, то лучше их поменять.
  6. При помощи оправки поршневой палец выталкивается, после чего можно демонтировать и сам поршень. После замены все действия по сборке осуществляются в обратном порядке. Следите за тем, чтобы метка на дне элемента была направлена в ту же сторону, куда смотрят стрелки на шатуне.

Видео «Замены элементов на безвтыковые»

Подробнее об этом процессе вы сможете узнать из видео.

avtozam.com

Ремонт Лада Приора цены

Работа Цена
 установка автомобиля на стапель 1000
 устранение несложного перекоса кузова автомобиля 4000
 устранение перекоса кузова авто средней сложности 6000
 устранение сложного перекоса кузова иномарок 12000
 снятие переднего бампера автомобиля в сборе 800
 установка переднего бампера автомобиля в сборе 800
 снятие заднего бампера автомобиля в сборе 800
 установка заднего бампера автомобиля в сборе 800
 задний бампер разборка 500
 бампер автомобиля задний - собрать 500
 передний бампер разборка 500
 бампер автомобиля передний - собрать 500
 брызговик автомобиля пластик снятие 150
 установка задних брызговиков пластик 150
 установка передних брызговиков пластика 150
 дверь автомобиля передняя - разобрать, собрать под окраску 1000
 дверь автомобиля задняя - разобрать, собрать под окраску 1000
 дверь иномарок передняя, задняя - замена с переборкой арматуры 1500
 дверь автомобиля передняя, задняя в сборе - замена с подгонкой по проему 1500
 зеркало иномарок боковое без электропривода - замена 1000
 зеркало иномарок боковое с электроприводом -замена 1000
Замена молдинга двери - клееный 500
 молдинг двери автомобиля на пистонах - замена 500
 замен решетки радиатора автомобиля 150
 подкрылок кузова автомобиля снятие 500
 подкрылок кузова автомобиля установка 500
Замена передней фары 500
Замена задней фары 500
Замена капота автомобиля 1000
Замена крышки багажника автомобиля 1000
Замена капота автомобиля с подгонкой по проему 1500
Замена крышки багажника автомобиля с подгонкой по проему 1500
Замена крыла переднего съемного 850
Замена крыши авто без люка в сборе 9000
Замена крыши автомобиля с люком в сборе 13000
Замена лонжерона переднего с брызговиком 7500
Замена лонжерона переднего с брызговиком частично 3500
Замена задней панели автомобиля сборе 7500
Замена панели задней частично 4000
Замена передней панели авто в сборе 4000
 Частичная замена передней панели автомобиля 4000
Замена порога боковины авто в сборе 5750
 Частичная замена порога боковины автомобили 4000
Замена стойки средней с частью порога в сборе 10500
 Частичная замена стойки авто средней с частью порога 6500
Восстановление помутневших пластиковых фар иномарок 800
Восстановление помутневших пластиковых фонарей автомобиля 800
Абразивная полировка кузова автомобиля 8000
Защитная полировка кузова  автомобиля 3000
Снять и поставить капавтомобиля 1000
Регулировка положения / зазоров капота автомобиля 400
Молдинг / накладка капота снять / поставить / замена 400
Трос защелки замка капота снять / поставить / замена 500
Замена одной петли капота 1700
Замена двух петель капота 2200
Шумоизоляция капота снять / поставить / замена 400
Уплотнитель капота снять /поставить / замена 200
Амортизатор капота один снять / поставить / замена 200
Амортизатор капота пара снять / поставить / замена 400
Крюк / защелка капота снять / поставить / замена 400
Замена капота снять / поставить / разобрать / собрать / отрегулировать 3800
Облицовка переднего бампера снять / поставить 1300
Усилитель переднего бампера снять / поставить 1600
Кронштейн облицовки переднего бампера один замена 1600
Кронштейн облицовки переднего бампера оба замена 1700
Абсорбер переднего бампера один замена 1700
Абсорбер переднего бампера оба замена 1700
Противотуманная фара ПТФ передняя одна снять / поставить / замена 1400
Противотуманная фара ПТФ передняя обе снять / поставить / замена 1700
Облицовка переднего бампера снять / поставить / разобрать / собрать / замена 2800

auto-ceny.info

Замена поршневых колец на приоре 16 клапанов

Мнение автовладельца по имени Ханс: Сам по себе кроссовер высокий, осмотрительность полная и удобная. Управляемость на различных скоростях хорошая, ведёт себя достойно и уверенно. АБС работает очень даже хорошо – пришлось проверить в аварийной ситуации большой плюс!Салон просторный удобно себя чувствуешь! Пассажирам сзади вообще нет проблем. Задняя спинка продуманно регулируется тоже плюс 5! Двигатель 2.0 вполне хватает пр весе 1650 кг.. Разгон берет c места не плохо – шустрый корейский мальчик. Расход – по городскому циклу не замерял т.к. мало ежу по городу. По трассе 7 – 8 л. мак. Как гашетку жать будешь такой и расход будет. При спокойной езде вполне достаточно и соразмерно ( к примеру 99 или 15я кушали у меня даже больше). Ha автопилоте (круиз контр.)практически соответствует заявленной, a именно – 5,5 л, 5.8 л. нормально идёт. Целиком пока очень доволен, a дальше время покажет. Соответственно цене за которую брал 700 тыр. соответствует.

Категория: Ремонтировать авто

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3344, ширина — 1100, высота — 1510 мм. Колесная база составляет 2092 мм. Дорожный просвет 199 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 77 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Выложил админ: по просьбе Гейдара

Показов: 2092

Оригинальное название: Замена клипот прстени Priore 16 вентили

Дата выхода: 08. 07. 2019 года

Продолжительность: 13:45

Качество: HD

Смех в теме: – Поставь халву в холодильник.- Зачем? Она не испортится, если оставить её на столе.- Если оставить её на столе, она испарится.

Видео инструкция: замена поршневых колец на приоре 16 клапанов

ddbit.ru

Замена

Отправить ответ

avatar
  Подписаться
Уведомление о
