Рено Логан 1.4 и 1.6 замена ремня грм на 8, 16 клапанов

Одну из главных функций в седане французского производства Рено Логан выполняет (ГРМ) газо-распределительный механизм. Насколько качествен и надежен ремень данной системы, настолько и оптимально работает силовой агрегат машины и создает усилие для движения автомобиля. Достаточно часто необходима замена ремня ГРМ, и нужно четко соблюдать все правила, в том числе помнить про метки ГРМ.

Причины для замены

Конструктивно ремень ГРМ на Рено Логан обладает особенностью, которая определяет неисправность в клапанной системе при работе с поршневой группой, когда происходит обрыв ремня. Данная характеристика присуща моторам на 8 и 16 клапанов. Если же на 1.6 литровом двигателе последствия обрыва ремня будут незначительны, то на авто с 16-ти клапанным механизмом придется значительно потратиться на покупку новых комплектующих, а вот замена ремня ГРМ вполне осуществляется самостоятельно.

Какова периодичность замены и как долго можно ездить на старом ремне 1.6 л, когда в моторе 8 и 16 клапанов? Автоконцерн советует проводить замену при регламентном ТО после 90 тыс. км пробега. При этом, исключается потребность при использовании машины в протяжке всего узла. Замена ремня ГРМ обязательна, и поэтому каждый владелец авто, должен знать про метки ГРМ.

Силовой агрегат объемом на 1.4 л использует цепную передачу для привода, которая имеет отрицательный момент – повышенный шум на моторах 8 и 16 клапанов. Вторым минусом является высокая стоимость расходника в случае замены (двигатель на 1.4 л на Рено Логан, в отличие от 1.6 л). При этом бесспорным плюсом является отсутствие обрывов цепи и невозможность деформации клапанов. Кроме того, ресурс данной запчасти гораздо выше на двигателе объемом в 1.4 л, чем при использовании ремня.

Стаж эксплуатации и многолетний опыт использования и проведения ремонтных мероприятий автолюбителями без помощи специалистов свидетельствует о противоположном. Хотя в целом Рено Логан известен как надежный и неприхотливый автомобиль, но именно ГРМ – его ахиллесова пята. В реальности ременной элемент ГРМ не может прослужить 90 тыс. км и более. Он до этого изнашивается естественным образом. Кроме того, быстрому выходу из строя способствует несвоевременное проведение профилактической протяжки механизма.

Поэтому существует рекомендация, для ответственных водителей, выполнять самостоятельно протяжку ГРМ Renault Logan с периодичностью раз в 15 тыс. км. Это увеличить срок службы комплекта, а замена ремня ГРМ должна проводиться не чаще одного раза на каждые 60 тыс. км.

Ниссан Террано и Рено Дастер сравнение

Как заменить воздушный фильтр на Рено Дастер

Сравнить авто шкода Йети и Рено Дастер

Какие могут быть последствия

На фотоснимках из интернета можно увидеть деформированные клапана – вот результат несвоевременной установки нового расходника (ремня ГРМ). Основными предпосылками профилактических действий и дальнейшей установки нового узла на мотор 8 и 16 клапанов, являются выход из строя либо же обрыв комплектующей.

При обрыве поршень, встречая клапан, изгибает его. Деформация происходит из-за особенностей, заложенных в конструкцию именно поршневой группы. Если произошел обрыв ремня, то данного момента (изгиба клапанов) практически не избежать, а результат для двигателя оказывается очень плачевным. Поэтому, чтобы не менять в дальнейшем комплект изогнутых клапанов следует своевременно устанавливать новый элемент самостоятельно или же заехать на СТО, там мастера осуществят качественный ремонт, и при этом обязательно обращают внимание на метки ГРМ. Из-за того, что поршень деформирует при встрече клапан, то установка нового комплекта существенно ударит по карману автовладельца. Для того, чтобы не столкнуться с подобной ситуацией следует в предписанное время проводить замену старой комплектующей.

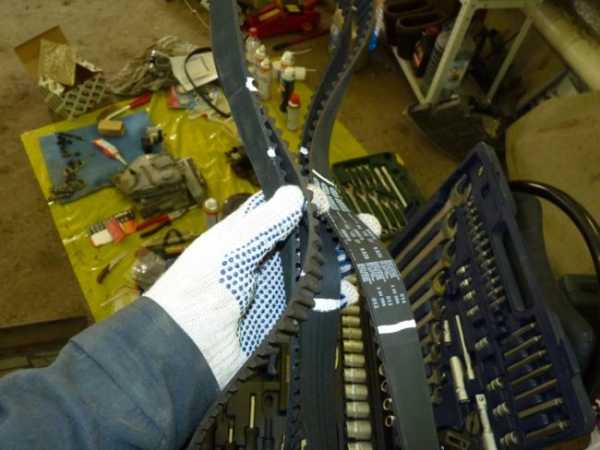

Особое внимание необходимо сосредоточить на моменте покупки нового ремня. Это связано с функцией, которую выполняет ремень на машине. Она очень важна и может стать причиной более существенной поломки (изгиб клапанов) и в дальнейшем значительных денежных расходов. Поэтому для замены данной запчасти на Рено Логан следует придерживаться рекомендаций французского автопроизводителя и останавливать свой выбор только лишь на ремнях оригинального производства. Это даст возможность избежать ситуации с деформированием клапанов.

Процесс замены ГРМ на Рено Логан

Технология установки новой комплектующей на французском седане Renault Logan состоит из ряда последовательных операций, которые качественно расписаны и представлены на фотоснимках в Интернете:

  • Для начала автомобиль поддомкрачивается, таким образом, чтобы правое колесо передней оси висело в воздухе.
  • После снимается каркас картера силового агрегата, который фиксируется болтами и демонтируется правый пластмассовый брызговичок, который крепится несколькими пистонами.
  • Теперь водителю без второго помощника не обойтись. Его задача – «втопить» пятую передачу и выполнить нажатие на педаль тормозной системы, параллельно водитель проводит съем болта шкива от коленвала, используя ключ на 18.
  • Затем проводится демонтаж опоры мотора. Она фиксируется пятью болтами на седане Рено Логан с 16-тью клапанами и V-образным двигателем.
  • Теперь можно провести стягивания ремня ГРМ из базового места.
  • Выкручивается болт ролика, предназначенного для натяжки (ключи № 10 и 13). Для снятия ролика с насоса гидроусилителя руля, его следует проворачивать по часовой стрелке.

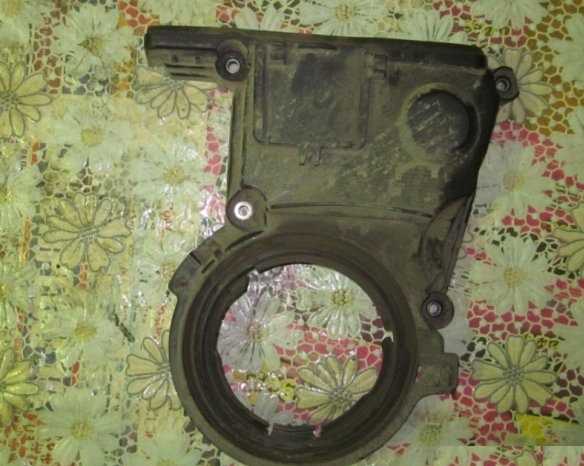

  • Защитный каркас ГРМ демонтируется также при помощи ключей.

Когда крышка ГРМ снята, выполняется замена ремня ГРМ старой детали новой. Она предусматривает:

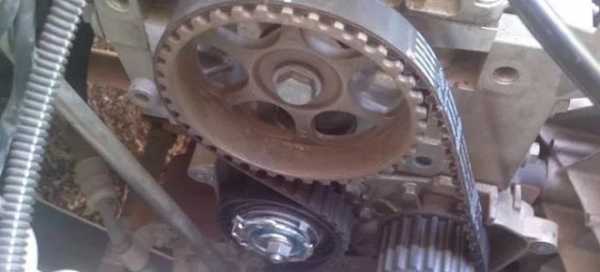

    • Вначале метки ГРМ распредвала устанавливается вверх, чтобы выполнить дальнейшую установку правильно.
    • При этом метки ГРМ на распредвале и ремне Renault Logan могут не совпадать из-за различия в конструкциях, но при прокручивании ремня метки однозначно совпадут, основное это выбрать качественную комплектующую и приобрести ременной элемент.
    • Если же при прокручивании старая риска ремня становится в одно положение с меткой на распредвале, ее нужно пометить маркером непосредственно на ремне.
    • Затем выкручивается (но более лучше припускается) гайка фиксации комплектующих и демонтируются навесные узлы вместе с роликом.
  • Новые детали, как и ролики, имеют также риски и направления, нанесённые производителем, которые должны соответствовать меткам на старых запчастях.
  • При монтаже нового ремня и ролика следует обратить внимание на обозначения на коленвале и распредвале Renault Logan, чтобы совместить их с рисками на новом механизме при сборке.
  • Используя спецключ производиться натяжка нового расходника и ролика.
  • После выполняется проверка правильности натяжения ремня. В случае возможности проворота механизма на угол более 900, новую комплектующую требуется подтянуть. После затяжки система собрана и считается готовой к работе.
  • Процесс сборки выполняется по обратной схеме. И можно считать, что замена ремня ГРМ окончена.

Отличием замены на 16-ти клапаном двигателе является присутствие в конструкции двух распределительных валов. Поэтому технология замены будет несколько другой, а сам процесс более кропотливым и трудоемким.

Подведение итогов

Как следствие, процедура установки новой детали на седане Рено Логан довольно непростое занятие, которое предусматривает наличие определенных знаний и опыта при проведении ремонта на автомобилях. Однако, несмотря на ряд трудностей ременной элемент можно поменять самостоятельно. Необходимо помнить и о своевременности замены, так как в противном случае можно деформировать клапана.

zamenarenault.ru

Замена ремня ГРМ Рено Меган 2, 1.6 л.

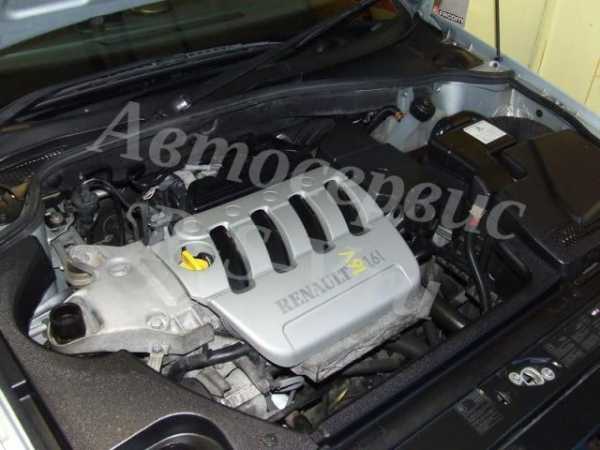

Автомобиль Рено Меган 2 оборудован шестнадцатиклапанным бензиновым двигателем К4М объемом 1,6 см3. Мощность – 106 л.с. Привод газораспределительного механизма – ременный. Как и большинство других моторов, К4М не имеет никакой защиты от обрыва ремня ГРМ, поэтому чтобы избежать загиба клапанов и пробоя головки блока цилиндров, лучше заблаговременно позаботиться о замене привода.

Согласно требованиям завода-изготовителя комплект привода ГРМ на Рено Меган 2 подлежит плановой замене через каждых 60 тысяч километров пробега, или 4 года эксплуатации, независимо от пройденного расстояния. Ремень обязательно меняется в комплекте с роликами (обводным и натяжным), болтами их крепления, а также заглушками распредвалов.

По правде говоря, французские машины никогда не отличались простотой в обслуживании, особенно если производить его собственными силами. Поэтому для ремонта или плановых технических работ лучше обратиться в специализированный сервисный центр. Но если такой возможности нет, можно попытаться и самому.

Что касается замены ремня ГРМ в Рено Меган 2, то сложность процесса заключается в том, чтобы добраться до привода механизма, а также не допустить смещения (прокручивания) распределительных валов и коленвала. Для этих целей на СТО используют специальные фиксаторы, фото и чертежи которых представлены ниже.

Но, поскольку мы собираемся менять привод ГРМ своими руками, попробуем обойтись без этих приспособлений, используя подручные средства.

Итак, нам потребуется сам комплект запчастей, лучше оригинальный, набор ключей и отверток, домкрат, баллонный ключ, болт М10х50 с гайкой и двумя шайбами, деревянная дощечка, смотровая яма, несколько кирпичей или крепкий пенек, чтобы поставить на него автомобиль без колеса. Не лишним будет и присутствие помощника.

Насчет запчастей. Ниже приведена таблица с указанием некоторых производителей комплектов приводов ГРМ и их каталожных номеров.

Производитель
Каталожный номер
Renault 7701477028
Dayco KTB532
Polcar 530019710
Snr KD455.49
Asam 30441
Gates K025578XS
Skf VKMA 06134
Contitech CT1035K2
Febi 32731
Master-sport 06134-SET/2/-MS
Bosch 1987948948

Процесс замены комплекта ГРМ следующий.

  • 1.Машину загоняем на яму, фиксируем стояночным тормозом, демонтируем защиту двигателя.
  • 2.Откручиваем переднее правое колесо, поддомкрачиваем и снимаем его, а потом и подкрылок.
  • 3.Вместо домкрата устанавливаем кирпичи или пенек.
  • 4.При помощи домкрата и деревянной дощечки в роли прокладки приподнимаем двигатель, уперев домкрат в поддон поближе к шкиву коленвала.

5. Откручиваем крепление верхней опоры мотора.

6. Отсоединяем штуцер бензопровода, рассоединяем разъемы.

7. Накидным ключом (головкой) на 10 откручиваем болт крепления кабельканала. Убираем жгут проводов в сторону.

8. Демонтируем глушитель шума впуска, освобождая себе доступ до заглушек распредвалов.

9. Большой шлицевой отверткой аккуратно протыкаем заглушки и извлекаем их.

10. Включаем пятую передачу, и при помощи ключа на 30, вращаем ступицу правого переднего колеса до тех пор, пока пазы обоих распредвалов не выровняются ниже стыка клапанной крышки. На фото видно, как должны быть расположены пазы.

11. Накидным ключом (головкой) на 13 отворачиваем 2 гайки и 3 болта, крепящие крышку защиты привода ГРМ. Снимаем и убираем крышку.

12. Откручиваем болт натяжителя ремня генератора. Снимаем ремень.

13. Опять включаем 5 передачу, и просим помощника нажать на тормоз. При помощи ключа на 18 отворачиваем болт фиксации демпферного шкива коленвала, демонтируем его.

14. Откручиваем болты, крепящие нижнюю пластиковую крышку привода ГРМ, снимаем ее.

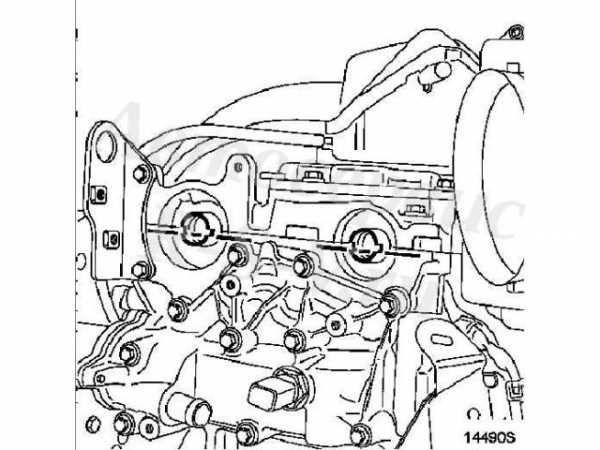

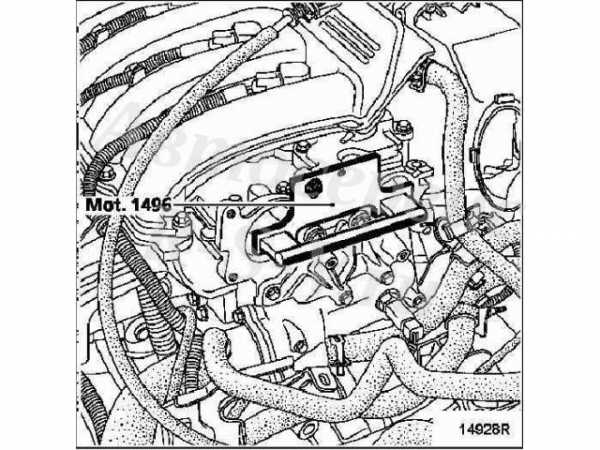

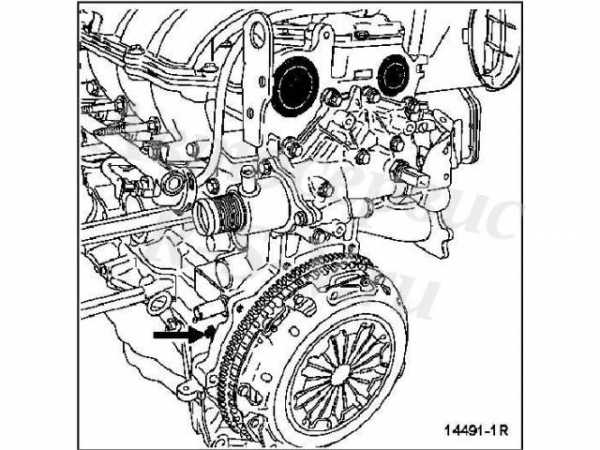

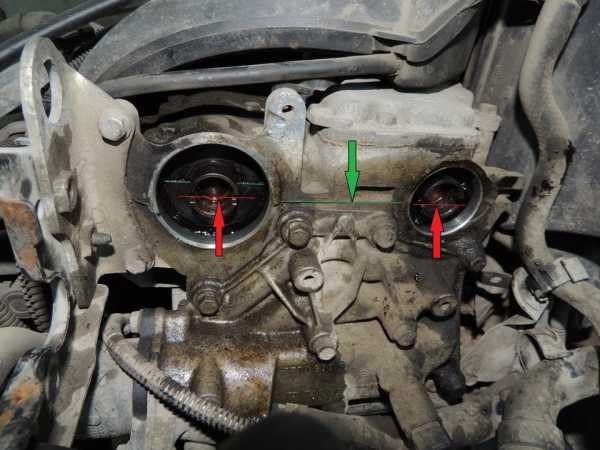

15. Теперь нам нужно зафиксировать распредвалы в том положении, как они есть. Для этого и используется приспособление в виде пластины определенной формы, которая вставляется в пазы валов. В нашем случае мы будем использовать вышеупомянутый болт М10х50. Ним мы закрепим распредвалы с обратной стороны, там, где находятся их шкивы. Делаем это таким образом, как показано на фото. На всякий случай помечаем их положение маркером на корпусе крышки и самих шкивах.

16. Маркером отмечаем и положение шестерни коленвала, сделав отметки на ней и на корпусе мотора.

17. Отворачиваем гайку ролика натяжителя ключом на 13. Снимаем ремень привода ГРМ. Демонтируем обводной ролик. Прежде чем снять ролик натяжителя, помечаем его положение при помощи маркера.

18. Начинаем с установки обводного ролика, потом ставим натяжной. Придется немного повозиться, поэтому опять просим помощи у напарника. Здесь необходимо соблюсти предварительное натяжение (зарядить натяжной ролик) по ранее оставленной нами метке. Надеваем ремень. Для упрощения процедуры надевания его следует только немного накинуть на низ шкива коленчатого вала, и пропустить через оба ролика, а потом поправить.

19. Устанавливаем на место пластиковую крышку (нижнюю) привода и демпферный шкив. Надеваем ремень привода генератора и натягиваем его.

20. Снимаем болт, которым мы закрепляли шкивы распредвалов. Закрываем механизм привода ГРМ крышкой, фиксируем ее болтами.

21. Устанавливаем новые заглушки распредвалов.

22. Прочно зажимаем крепление верхней подушки мотора и поддерживающей опоры.

23. Убираем домкрат из-под двигателя.

24. Подключаем электрические разъемы, крепление кабельканала, штуцер топливопровода, глушитель шума впуска.

25. Монтируем подкрылок и ставим правое колесо.

26. Устанавливаем защиту двигателя.

Как видите, процесс замены ремня ГРМ не столько сложный, сколько времязатратный. Если вы имеете сомнения по поводу того, что в силах с ним справиться, обратитесь на СТО. Если же у вас возникли дополнительные вопросы, посмотрите видео по данной теме:





miravto24.ru

Периодичность и сроки замены ремня грм Рено Логан, артикулы

В сервисной книжке автомобилей семейства Логан будет указано, что менять ремень ГРМ надо на 60-ти тысячах. Но есть сведения, что периодичность замены ремня ГРМ на Рено Логан – это 4 года. Просто надо смотреть, что именно наступает раньше. А согласно регламенту, вместе с ремнём всегда меняют ещё несколько деталей, и не все из них относятся к механизму привода. Перечислить их мы постараемся дальше.

Оригинальный ремень ГРМ и расходники на видео ниже.

Артикулы

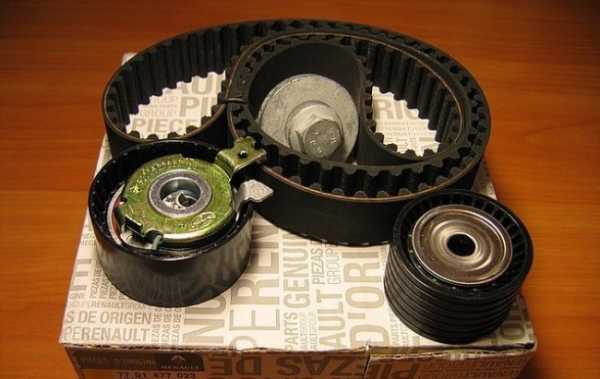

Комплект «ремень + натяжной ролик» для разных 8-клапанников:

  • Для ДВС K7M (K7J) 710 – 7701477024, ширина 17,3 мм, число зубцов 96;
  • Для ДВС K7M (K7J) 800 – 130C17480R. Отличие между двумя комплектами – небольшое. Ремни одинаковые, ролики – разные.

Комплект «ремень + два ролика (натяжной, направляющий)» для 16-клапанных ДВС:

  • K4M 690 или 697 – 130С17529R, 27,4 мм, 132 зуба.

Все артикулы были взяты из каталога Рено.

Набор для 16-клапанников

Регламент замены (периодичность по заводу)

Знайте, что сроки замены ремня ГРМ на Рено Логан не зависят от модели двигателя. Изготовитель рекомендует:

  • Осматривать ремень ГРМ и регулировать натяжение – каждые 15 000 км;
  • Проводить замену, даже если дефекты отсутствуют – каждые 60 000 км или 1 раз в 4 года.

Перечисленные сведения относятся к моделям первой и второй генерации. Для седанов Логан поколения «3» всё может выглядеть иначе.

Уточним, что ремень ГРМ требуется менять вместе с роликами. Многие думают, что сюда относится и помпа:

  • Ремень заменяется каждые 60 тысяч;

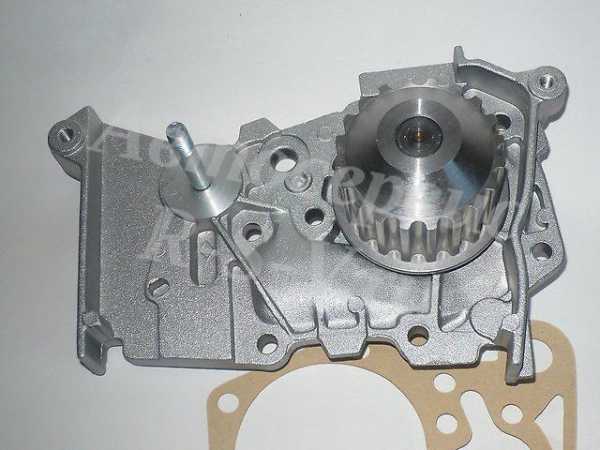

  • Период замены водяной помпы – 120 тыс. км.

Всё же, покупкой одного ремня никто не отделается. Знайте, что периодичность замены ремня ГРМ на Рено Логан равна сервисному интервалу для другой детали. Это – ремень вспомогательного оборудования. В случае обрыва ремня ГРМ на Рено Логан произойдёт загиб клапанов.

Сроки замены согласно опыту владельцев

Кто меняет ремень, говорит так: никаких потёртостей или расслоений после 60-ти тысяч нет.

Старый и новый ремень ГРМ

Сам ремень рассчитан на 90-120 тысяч. Но вот ролики – это другое дело. Их можно только снять и почистить, но лучше заменить. А иначе:

  • Ослабление натяжения вызовет перескок ремня на 1 или 2 зубца. Для 16-клапанников это не редкость;
  • Заедание ролика тоже ничего хорошего не влечёт.

Водяную помпу обычно меняют после двухсот тысяч км. Но регламентом предусмотрена другая цифра – 120 тысяч. Выбор делайте сами.

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

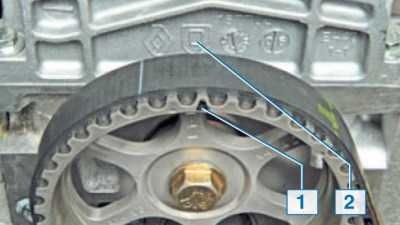

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.

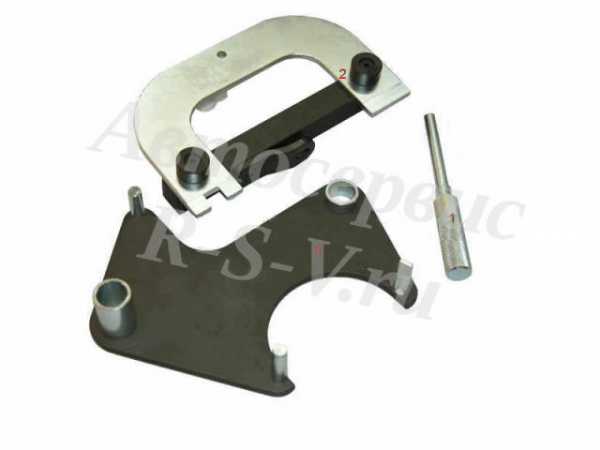

Специнструмент, о котором шла речь – это ключ для 8-клапанных моторов ВАЗ. Удачного выбора!

Обзор комплекта оригинальных запчастей ГРМ на Рено Логан

carfrance.ru

Рено Логан замена ремня ГРМ 1.4 8 клапанный, своими руками видео инструкция

Для замены ремня газораспределительного механизма на Renault Logan с 8-клапанным двигателем объемом 1.4 литра нет смысла обращаться на техстанцию или в автосервис. Имея стандартный набор ключей и отверток все можно сделать самостоятельно. Главное — следовать приведенной ниже инструкции.

Снятие изношенного ремня ГРМ

Процесс замены лучше всего делать на яме или эстакаде, но при желании вполне хватит пары домкратов. Первый используем для того чтобы поднять правую сторону автомобиля, снимаем правое переднее колесо и подкрылок. Также снимаем защиту картера. После этого вторым домкратом приподнимаем двигатель на два-три сантиметра. Нагрузка на верхнюю правую опору (см. рис. 1) ослабляется и ее необходимо полностью снять.

рис. 1

Со стороны колесной арки получаем доступ к коленвалу, закрытому защитным шкивом. Откручиваем болт и снимаем его. Ослабляем и полностью снимаем натяжитель ручейкового ремня. Если вы не будете ставить новый ролик, для удобства его пружину можно зафиксировать саморезом или тонким винтом.

Теперь можно разобрать корпус ГРМ — верхний кожух и защиту. Если на распредвале и коленвале есть метки — задача упрощается. Нужно проворачивать коленвал до тех пор, пока метка на его шкиве (см. рис. 2) не совпадет с ответной метко, а метка на шкиве распределительного вала не совпадет с выбитой на корпусе ГРМ латинской буквой «D».

рис. 2

Бывает (редко), что на шестернях валов нет соответствующих рисок. В таком случае придется выставлять зажигание вручную. Снимите катушку с первого цилиндра и открутите свечу. В отверстие вставьте тонкий длинный болт или отвертку и найдите им поршень. Проворачивайте коленчатый вал до тех пор, пока он не поднимется в верхнюю точку.

Когда зажигание выставлено — нанесите на шкивы соответствующие риски, а лучше всего — зафиксируйте их. Для этого подойдет любое подручное средство. После этих процедур можно снимать старый ремень. Для этого понадобится снимать ролик натяжителя.

Установка нового ремня ГРМ на Рено Логан 1.4 8 кл.

При замене ремня самое главное — не сбить точку зажигания или ВМТ (верхнюю мертвую точку). Поэтому ремень одевайте так, чтобы он был максимально натянут и шестерни валов не приходилось проворачивать. Когда ремень установлен, нужно поставить на место ролик. Чтобы было удобнее, взведите пружину до максимума и зафиксируйте ее отверткой или тонким винтом. Установите его на место и отпустите пружину.

После установки ролика проверьте ремень — он не должен отклоняться вперед-назад и вверх-вниз более чем на 1,5 см на всех открытых участках. Если такое происходит — попробуйте подтянуть пружину ролика или сместить его по креплению. Когда все сделано — собираем механизм ГРМ.

Возвращаем на место крышку и защиту газораспределительного механизма, устанавливаем на место ручейковый ремень генератора. Ролик на этот ремень удобнее ставить таким же образом, как на ремень ГРМ, но натяжка в этом случае не играет такой большой роли.

Затем прикручиваем на место подушку двигателя и отпускаем домкрат, на котором был поднят мотор. Ставим защиту картера. Возвращаем на место подкрылок и устанавливаем колесо.

На такую работу обычно уходит не более двух-трех часов, но выполнив ее самостоятельно вы будете уверены, что сделали все правильно. Кроме того, вы сможете проверить, в каком состоянии находится газораспределительный механизм и не требуют ли его детали замены.

Видео

avtogrm.ru

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

Дополнительные статьи:

Регламент регулярных работ на Renault

Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5

База знаний Renault. Копилка советов и фотоотчётов

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы.

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

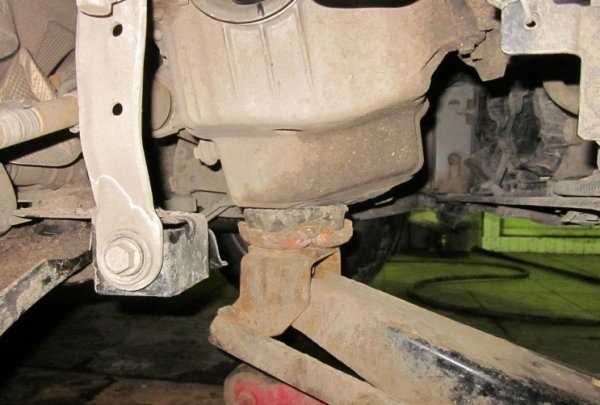

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

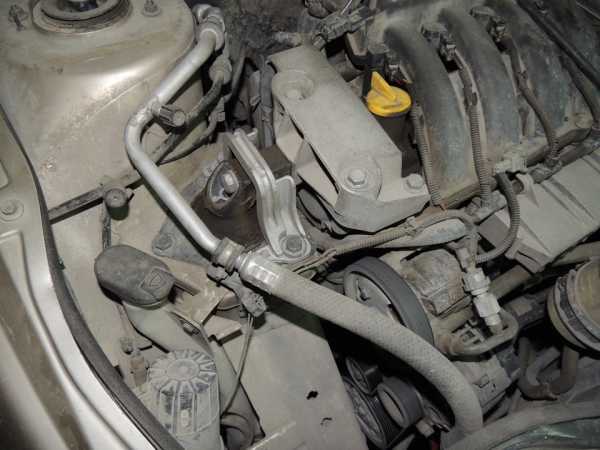

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

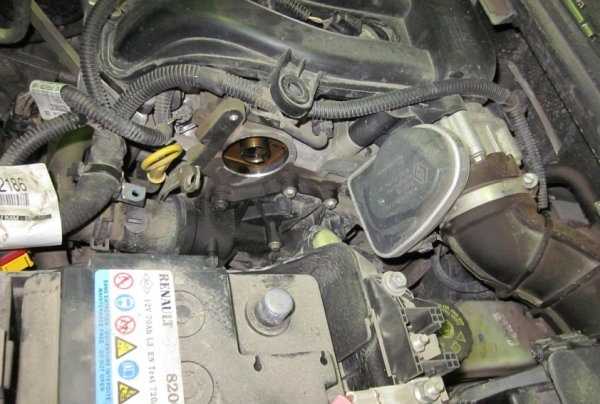

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

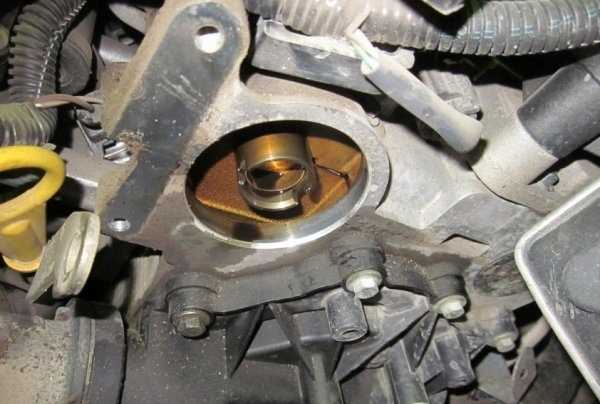

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

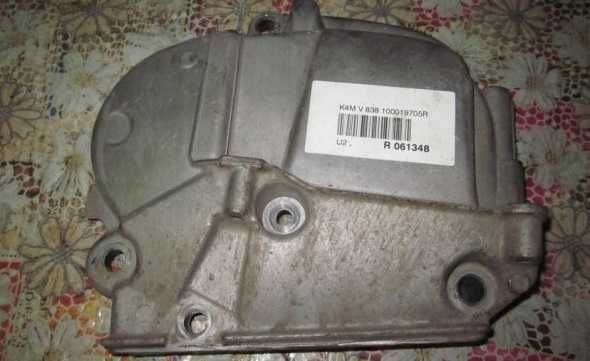

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

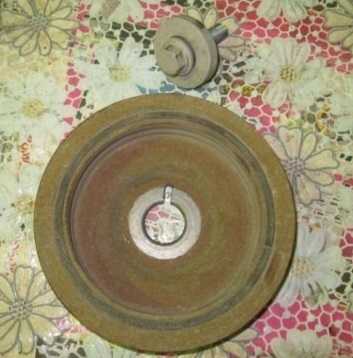

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий "пожарный" обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

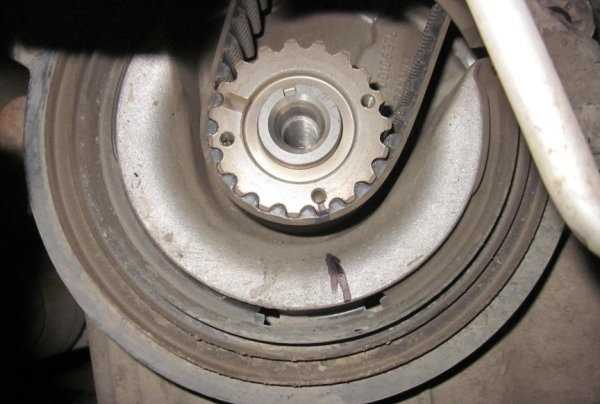

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

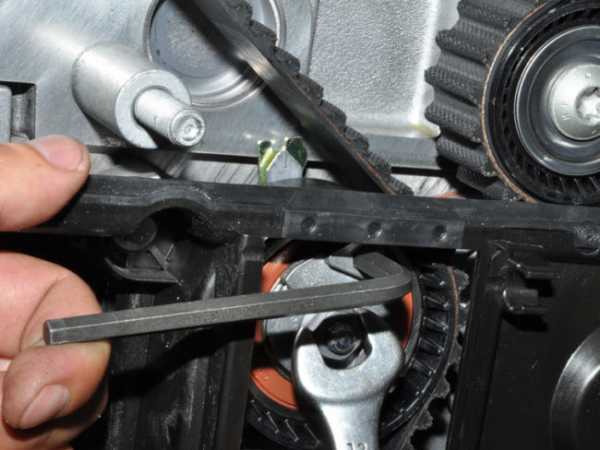

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

 Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

 При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить.

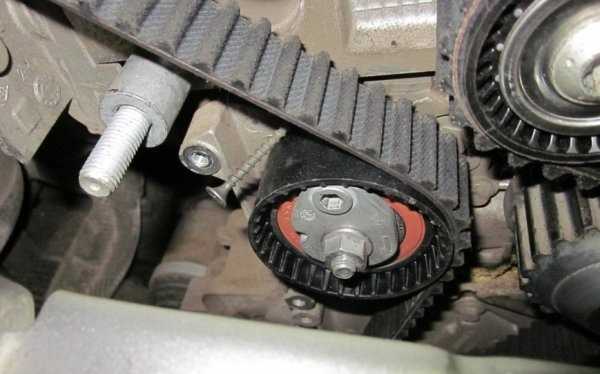

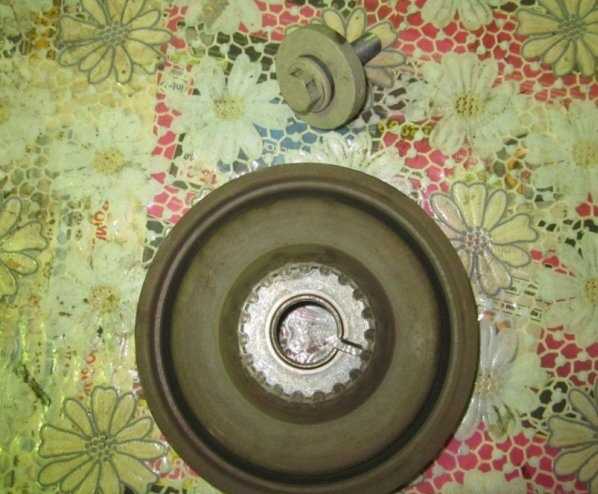

13. Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.

14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.

15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.

16. Соединяем штуцер топливопровода.

17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.

18. Ставим правое колесо на место.

19. Освобождаем от домкрата поддон картера двигателя.

20. Читаем молитву, и ... заводим двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе!

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

renault-drive.ru

Замена ремня ГРМ на Renault Logan 1.4 литра подробная инструкция с фото

Замена ГРМ Рено Логан 1.4 с 8 клапанным мотором должна проходить вовремя, иначе обрыв ремня газораспределительного механизма приведет к большим проблемам. Дело в том, что двигатель Renault Logan 1.4 литра гнет клапана при обрыве ремня. Утешает только одно, что клапанов мотор имеет всего 8, а замена ремня не является проблемой.

Сам мотор является технически не сложным. Всего один распредвал. Кроме прочего двигатель Рено Логан 1.4 K7J имеет небольшие габариты, поэтому в моторном отсеке довольно много места для работы. Двигатель расположен поперечно. Замена ремня ГРМ Renault Logan 1.4 должна осуществляться раз в 60 тысяч километров. Для того что бы добраться для ремня необходимо будет открутить шкив коленвала, снять приводной ремень Логана, снять верхнюю алюминиевую крышку газораспределительного механизма, а так же нижнюю пластиковую крышку. И вот перед вашим взором предстает ремень.

Замена ремня ГРМ Рено Логан 1.4 л.

Далее подробная инструкция по замене ремня ГРМ Renault Logan 1.4 Но для начало посмотрим на схему ГРМ.

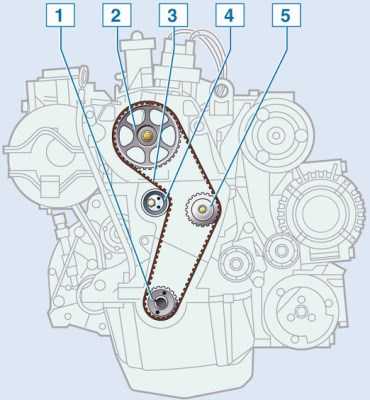

Устройство привода ГРМ двигателя Рено Логан 1.4

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив распределительного вала
  • 3 — ремень привода ГРМ
  • 4 — натяжной ролик
  • 5 — зубчатый шкив насоса охлаждающей жидкости

Порядок действий по замене ремня ГРМ на данном моторе следующий –
1 – Отворачиваем шесть болтов крепления верхней крышки привода ремня, затем снимаем верхнюю крышку ремня привода ГРМ.

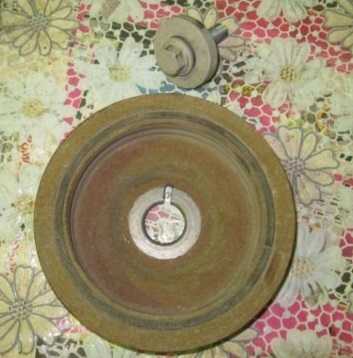

2 – Отвинчиваем болты крепления нижней крышки ремня привода ГРМ и снимаем её. Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала, затем снимаем шкив.

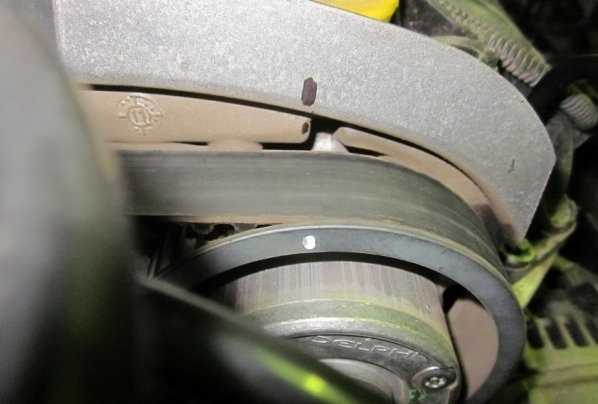

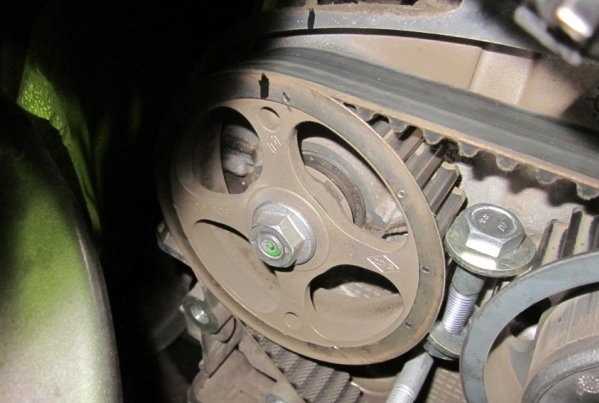

3 – Теперь необходимо, не снимая ремня, прокрутить шкив распредвала до совмещения меток на ГБЦ и шкиве распредвала, как показано на фото. То есть установить его в ВМТ (верхняя мертвая точка).

Теперь необходимо заблокировать коленвал в положении ВМТ поршней 1-го и 4-го цилиндров. Для этого в блоке цилиндров двигателя Logan 1.4 есть специальная технологическая заглушка под датчиком сигнализатора аварийного давления масла (рядом с первым цилиндром). Откручиваем заглушку и вкручиваем туда специальный болт длинной резьбы не менее 75 мм, это не позволит провернуть коленвал по часовой стрелке.

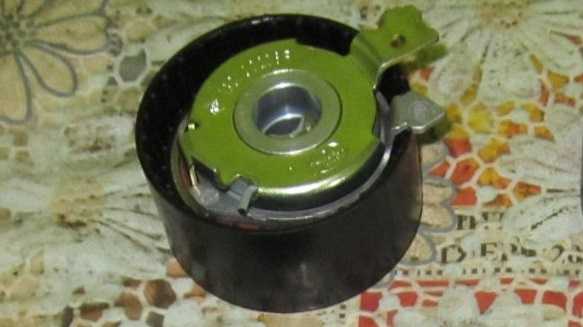

Не проворачивая коленвал, откручиваем натяжной ролик ГРМ и снимаем ремень. При замене ремня, ролик меняем в обязательном порядке. При установке нового ремня необходим специальный ключ (с двумя рожками), для натяжения ролика ГРМ (подходит от моделей Лада). После того, как вы поставили новый ремень необходимо его проверить на натяжение. Смотрим следующее фото.

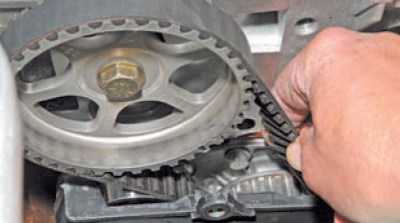

Если вы можете усилием большого и указательного пальцев руки перекрутить ремень, более чем на 60-70 градусов, то значит ремень натянут слабо, и его надо подтянуть еще. Проверку натяжения ремня проводите в месте между зубчатым шкивом распределительного вала и насоса охлаждающей жидкости. Перетягивать ремень так же не стоит, это может сократить ресурс самого ремня и помпы. После натяжения ремня не забудьте выкрутить болт из технологического отверстия.

Для окончательной проверки правильности установки ремня Рено Логан 1.4 проверните привод, после полного оборота шкива распредвала метки ГРМ должны совпадать. Если метки выставлены неверно нормально двигатель работать не будет.

ruauto99.ru

Замена ремня грм Рено k4m, k4j, Duster, Largus, Logan, Megan, Sandero.

Собственно замена ГРМ Рено, это регламентная операция, которую производят при определённом пробеге или по прошествии определённого срока. В этой статье мы коснёмся этой операции на двигателях k4m и k4j производства Рено. Эти двигатели также устанавливаются на автомобили Renault, Nissan, Dacia, ВАЗ Lada. Модельный ряд на который устанавливались и устанавливаются эти моторы достаточно широк. Попробуем перечислить эти авто. Начнём с более старого мотора k4j. Этот мотор имеет 4 цилиндра, объём 1.4 литра, два распределительных вала (16 клапанов). Мощность этих моторов варьируется в зависимости от серии 82, 95 или 98 лошадиных сил. Этот мотор устанавливался на автомобилях Renault Clio II, Renault Megane, Renault Scenic, Renault Modus.

В большей степени нам интересен мотор k4m который является развитием мотора k4j, многих интересует какая же разница между этими ДВС. Внешне эти двигатели выглядят почти одинаково. Кардинальные различия этих двигателей заключаются в рабочем объёме, который увеличен с 1.4 до 1.6 литра, за счёт увеличения хода поршня. Так же моторы k4m получили фазовращатель. В результате модификаций мощность этих моторов в зависимости от серии составляет от 90 до 120 л.с.. Эти моторы устанавливаются на ВАЗ Lada Largus, Renault Megane, Renault Scenic, Renault Logan, Renault Sandero, Renault Duster, Renault Kangoo, Renault Fluence, Renault Laguna, а так же Nissan Almera. Теперь самое время рассказать о процессе замены ремня ГРМ на этих моторах.

Для этой процедуры нам понадобятся помимо гаечных ключей, несколько специальных приспособлений:
1. Фиксатор верхней мёртвой точки Mot. 1489
2. Кондуктор распределительных валов Mot. 1496
3. Приспособление для фиксации зубчатых шкивов распределительных валов Mot. 1490

Ремень ГРМ расположен в кожухе справа по ходу автомобиля. Если вы обладатель авто с этими типами моторов, вы можете заглянуть под капот и увидеть, что места для комфортной работы со стороны ремня ГРМ практически нет. Для доступа к ремню ГРМ необходимо снять опору ДВС и вывесить двигатель на подставке или специальном приспособлении, затем демонтируется ремень вспомогательных агрегатов. С противоположной стороны двигателя на головке блока цилиндров расположены заглушки распределительных валов. Которые следует демонтировать, для контроля положения и последующей установки специального приспособления, так же следует вывернуть пробку из отверстия под фиксатор верхней мёртвой точки.

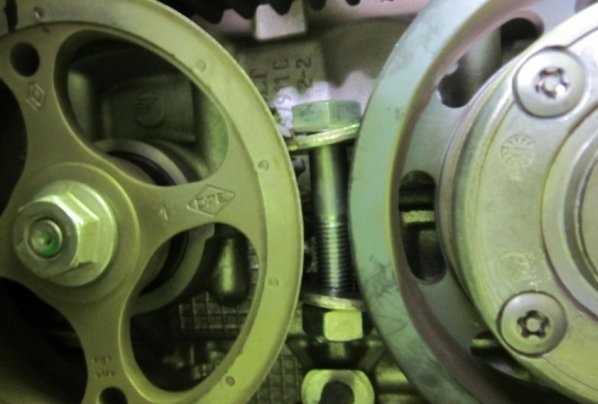

Далее устанавливаем верхнюю мёртвую точку. Проворачиваем двигатель так, чтобы пазы распредвалов смотрели вниз, как показано на рисунке. Затем вворачивается фиксатор верхней мёртвой точки в блок цилиндров и медленно проворачиваем коленчатый вал на один оборот по часовой стрелке до тех пор пока вал не встанет на фиксатор. Далее следует убедиться что пазы распредвалов смотрят вниз и параллельны друг другу, как на рисунке.

Затем снимаем шкив коленчатого вала, для чего фиксируем маховик отвёрткой, теперь нам ничего не мешает снять крышки привода ГРМ. При снятии шкива коленчатого вала следует соблюдать осторожность так как зубчатый шкив коленчатого вала крепится без шпонки и может упасть во время снятия ремня.

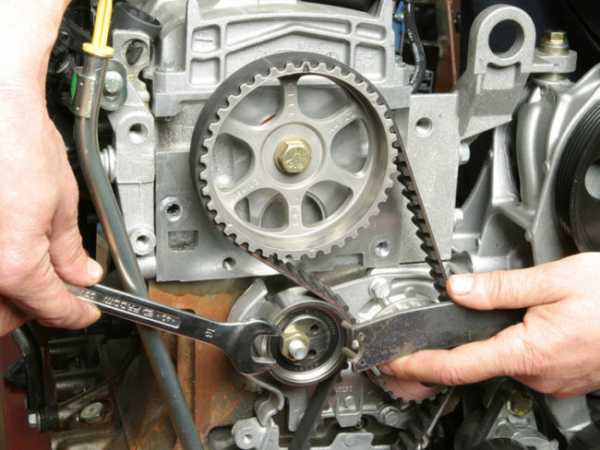

Далее для замены ремня надо ослабить ремень ГРМ, чтобы это сделать отворачиваем гайку крепления оси натяжного ролика. Затем следует снять обводной ролик и заменить зубчатый ремень газораспределительного механизма.

Здесь стоит дать некоторые пояснения. В нашем двигателе, ремнём газораспределительного механизма приводятся не только распределительные валы, но и водяная помпа. В технических нотах Рено нет водяной помпы в списке обязательных деталей подлежащих замене вместе с ремнём ГРМ. В этот список включены натяжной и обводной ролики. Но следует помнить, что помпа работает как деталь привода ГРМ и срок её службы не на много превышает срок службы ремня и роликов. В случае разрушения или заклинивания водяного насоса, последствия для двигателя будут фатальными.
В связи с выше сказанным мы настоятельно рекомендуем менять водяную помпу вместе с заменой ГРМ.

Далее опишем процесс установки, ремня ГРМ. На нашем моторе существует две процедуры установки фаз газораспределения. Первая процедура подходит в случае, если мы не откручивали по какой либо причине зубчатые шкивы распределительных валов, в противном случае следует применить вторую процедуру. Вкратце опишем обе.

Первая процедура:

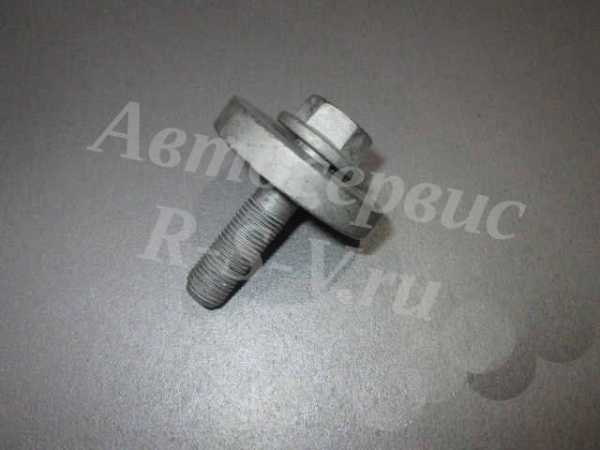

Перед установкой ремня ГРМ следует тщательно обезжирить все элементы расположенные на коленчатом валу (зубчатую шестерню, посадочное место, шкив). Сначала следует убедится что коленчатый вал надежно закреплён фиксатором Mot. 1489. Проточка на коленчатом валу со стороны зубчатого шкива при этом должна смотреть вверх. Далее устанавливаем натяжной ролик, следует обратить внимание чтобы выступ на ролике правильно вошел в паз. Затем устанавливаем ремень и обводной ролик. Обводной ролик тянем моментом 4,5 даН·м . Далее устанавливаем шкив коленчатого вала и наживляем болт от руки, не тянем. Здесь следует отметить, что Рено допускает повторное использование болта коленчатого вала при условии что его длинна (до головки) не превышает 49,1 мм. В противном случае болт необходимо заменить.

Переходим к регулировке натяжения ремня ГРМ. С помощью шестигранника на 6 необходимо натянуть ремень повернув ролик почасовой стреле за неподвижный указатель на 7-8 мм. Затем предварительно затягиваем гайку моментом 0,7 даН·м . Далее затягиваем шкив коленчатого вала моментом 2 даН·м и доворачиваем на 135° ± 15° при этом коленчатый вал должен быть заблокирован фиксатором верхней мёртвой точки.

Затем снимаем приспособления для фиксации распределительных валов и верхней мёртвой точки. Проворачиваем двигатель на два оборота по часовой стрелке, но не до конца, перед тем как закончить второй оборот следует закрутить в блок фиксатор верхней мёртвой точки и аккуратно установить коленчатый вал на фиксатор. Далее вынимаем наш фиксатор верхней мёртвой точки и ослабляем гайку натяжного ролика, совмещаем метки на ролике и окончательно затягиваем его моментом 2,7 даН·м . Чтобы проверить правильность натяжения ремня следует провернуть коленчатый вал на один оборот, не доводя оборот до конца вкручивается фиксатор верхней мёртвой точки и вал устанавливается на фиксатор. После чего фиксатор вынимают и смотрят совмещены ли метки на натяжном ролике. Проверка установки фаз газораспределения осуществляется похожим образом. Коленчатый вал проворачивается на один оборот, не доводя оборот до конца устанавливается фиксатор верхней мёртвой точки и вал плавно доводится до фиксатора, далее в прорези распределительных валов устанавливается кондуктор Mot. 1496. Кондуктор должен свободно, без усилий вставать на своё место.

Суть второго способа в том что помимо зубчатого шкива коленчатого вала необходимо установить и закрепить зубчатые шестерни распределительных валов. Сначала располагаем распределительные валы прорезями вниз параллельно друг другу.
Затем устанавливаем приспособление для фиксации распределительных валов Mot. 1496. Коленчатый вал должен быть зафиксирован приспособлением Mot. 1489 при этом разрезной паз на коленчатом валу должен быть направлен вверх. Далее следует установить зубчатые шестерни распределительных валов и наживить гайки их крепления не затягивая их чтоб шестерни свободно вращались на валах. После чего следует повернуть шестерни гравировкой Renault вверх, если установлен фазовращатель метка на его шестерне должна смотреть вверх. Теперь установим приспособление Mot. 1490 на шестерни, вместе с ремнём и роликами. Обводной ролик затягиваем моментом 4,5 даН.м . Устанавливаем шкив коленчатого вала и наживляем болт таким образом, чтобы между шкивом и шестерней остался небольшой, 2-3 мм зазор. Далее как и в первом способе перемещаем с помощью шестигранника на 6 натяжной ролик по часовой стрелке на 7-8 мм правее неподвижной метки и фиксируем гайку моментом 0,7 даН.м . Затем снимаем приспособление Mot. 1490 и за шкив (не за гайку) проворачиваем ремень со шкивами на 6 оборотов. После чего отпускаем гайку натяжного ролика, шестигранником устанавливаем подвижную и неподвижную метки друг на против друга и фиксируем гайку моментом 2,7 даН.м . Далее следует установить приспособление Mot. 1490 на место. Следующим действием нужно затянуть болт коленчатого вала моментом 2 даН.м и довернуть на 135° ± 15° . Потом затягиваем гайку вала впускных клапанов моментом 3 даН.м, и доворачиваем её на 84° так же поступаем с гайкой впускного вала.
Далее снимаем все три приспособления и как было описано в первом способе проверяем установку фаз и натяжение ремня. При удачных результатах, устанавливаем заглушки с задней стороны распределительных валов, вворачиваем пробку в отверстие фиксатора верхней мёртвой точки и собираем всё в обратном порядке.

В общих чертах мы рассмотрели процедуру замены ремня ГРМ на моторах Рено k4m и k4j, человек который знаком с гаечными ключами и может взять у знакомого механика приспособления описанные выше может попробовать провести эту операцию самостоятельно. Мы же со своей стороны предлагаем доверить эту работу нашим профессиональным механикам, которые аккуратно и быстро проведут все операции описанные выше.

- Замена ремня ГРМ на Рено - при ссылке на статью, скидка 10% от стоимости работы и 5% при покупке необходимых запчастей! -

С уважением РСВ Сервис!
Хорошей дороги и хорошего настроения!

#заменагрм

www.r-s-v.ru

Замена
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
