Фаркоп на логан своими руками чертежи: Фаркоп на Рено Сандеро: установка своими руками

Содержание

Фаркоп своими руками — чертежи, как сделать

Содержание

  • Блок согласования для фаркопа своими руками
  • Шар на фаркоп своими руками
  • Велосипедный багажник на фаркоп своими руками
  • Прицепное устройство для прицепа своими руками
  • Фаркоп «квадрат» своими руками
  • Как крепится фаркоп
  • Фаркоп на «Ниву» своими руками
  • Фаркоп для «Логана» своими руками
  • Фаркоп на «Дастер» своими руками
  • Фаркоп на «Нексию» своими руками
  • Устанавливаем фаркоп на «Рено Логан» своими руками
  • Устанавливаем фаркоп на УАЗ своими руками
  • Устанавливаем фаркоп на «Ховер» своими руками
  • Устанавливаем фаркоп ВАЗ 2111 своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

  • двухдюймовый;
  • 17/8 дюйма.

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

В нынешнее время выбор подобных аксессуаров весьма разнообразный

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

  • демонтируйте задний бампер;
  • найдите отверстия, которые ведут внутрь пустот лонжеронов;
  • измерьте длину отрезка между найденными отверстиями;
  • по полученной длине отрежьте участок стальной трубы 50х50 мм;
  • сделайте отметку на середине заготовки;
  • возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
  • полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
  • закрепите крюк гайками и болтами на 10;
  • далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
  • эти полосы вставьте в лонжероны;
Как правильно сделать самодельный фаркоп для своего автомобиля
  • в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
  • к ним приварите гайки того же размера;
  • возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
  • приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

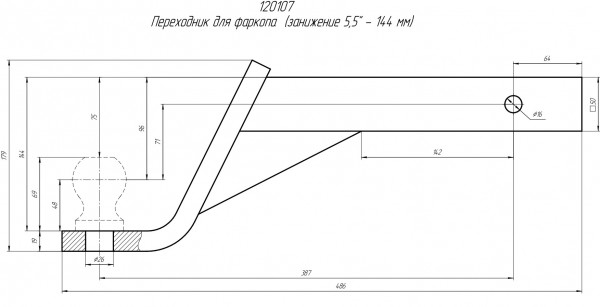

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

  • С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
  • Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
  • Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;
Прочность конструкции позволяет возить полноценный прицеп
  • Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
  • В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
  • Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
  • возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
  • в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
  • далее понадобится просверлить отверстия под стопорный палец;
  • теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Как крепится фаркоп

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

На «Ниву»

Фаркоп на Ниву представляет собой конструкцию из сцепного шара, который ставится на автомобиль, и сцепной головки, которая ставится на дышло прицепа

На «Рено Логан»

Для автомобиля Рено Логан, используется самый простой тип конструкции

На ВАЗ 2109 и на ВАЗ 21099

Установка фаркопа является сложным процессом и предусматривает некоторые трудности

На ВАЗ 2110

На ВАЗ 2107

Фаркоп на «Ниву» своими руками

Теперь несколько слов о том, как изготовить своими руками сцепное устройство на «Ниву» – чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего рода:

Сборка и установка осуществляется по следующей схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, подобный принцип используется и при установке на «Лачетти» универсал.

Фаркоп для «Логана» своими руками

На картинке ниже приведено сцепное устройство для «Рено Логан»:

Для его изготовления понадобятся чертежи и размеры отдельных элементов:

Силовая балка

Кронштейн сбоку

Крюк с шаром

Фланец

Правая и левая щёки

Установка выполняется в специальные технологические отверстия, предусмотренные производителем для этой цели – их понадобится освободить от заглушек и клейкой ленты.

Фаркоп на «Дастер» своими руками

Ниже приводим вариант на «Дастер» – чертежи и схемы для самостоятельного изготовления и установки. На Дастер 2014 4 на 4 подойдёт следующий вариант:

Для самостоятельного производства понадобятся чертежи отдельных элементов на «Дастер» 4х4:

Фаркоп на «Нексию» своими руками

На «Дэу Нексия», на «Ланос» и на «ДЭУ Сенс» производитель не предусмотрел специальных посадочных мест для крепления сцепного устройства.  Поэтому придётся повозиться со сверлением дополнительных отверстий – установка выполняется на лонжероны и днище.

Фаркоп монтируется при помощи дрели и болтов

Устанавливаем фаркоп на «Рено Логан» своими руками

Установка сцепного устройства на «Логан», так же как на «Рено Дастер», «Сандеро Степвей» и «Флюенс», выполняется в технологические посадочные места, предусмотренные производителем. Поэтому, подыскивая в интернете чертежи или составляя собственный проект, проследите за тем, чтобы размеры крепёжных отверстий совпали с посадочными гнёздами в авто.

Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма

Устанавливаем фаркоп на УАЗ своими руками

В продаже можно найти без особых проблем сцепные устройства для различных моделей УАЗ. Для тех, кто предпочитает изготовить их своими силами, не составит труда найти чертежи для УАЗ «буханка», на УАЗ 469, УАЗ «Хантер», УАЗ «Фермер» или «Патриот».

Ниже мы приводим несколько фото, как это может выглядеть.

Кроме подбора прицепа с требуемыми характеристиками, нужно приобрести или сделать своими руками фаркоп для УАЗСамый простой магазинный фаркоп состоит из крепежной основы с закрепленным на нее транспортировочным крюком с шариковым наконечником

Устанавливаем фаркоп на «Ховер» своими руками

Установка на «Грейт Вол Ховер» также не потребует сверления дополнительных посадочных мест – производитель их предусмотрел в раме. Однако возможно придётся слегка подрезать бампер.

Ниже приводим общий вид сцепного механизма для Ховера Н3 – лучше всего приобрести штатное изделие, размеры которого подходят к посадочным местам в машине.

В комплекте с изделием идут чертежи, которые наглядно демонстрируют алгоритм его установки на транспортное средство.

Ниже приводим фото съёмной конструкции для «Ховера» Н5 – размеры те же, что и для Н5.

Примеряйте фаркоп на то место, куда он будет установлен, т.е. к задней части кузова автомобиля

Устанавливаем фаркоп ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда – вместе с изделием в комплекте обязательно идут чертежи, которые помогут разобраться со всеми нюансами такой работы.

Ниже приводим фото автомобилей этой марки, чтобы показать наглядно, как на них становится сцепной механизм.

ВАЗ 2101

Делать это очень просто и не требует даже разборки автомобиля, так как прицепное крепится просто под бампером машины и выступает на несколько сантиметров за него

ВАЗ 2105, 2106, 2107

Самодельные фаркопы, сделанные руками самих автовладельцев могут быть опасны и ненадежны

ВАЗ 2109, 2199, 21099, 2110

Если Вы живете в частном доме или имеете дачу за городом, то рано или поздно Вы столкнетесь с необходимостью установки фаркопа на автомобиль Ваз 2109

ВАЗ 2112, 2114, 2115, 21213

Перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля

0 0 votes

Рейтинг статьи

[democracy]

[democracy]

Фаркоп своими руками — как сделать блок согласования и другие детали, описание с чертежами

При необходимости отбуксировать крупногабаритный груз в место назначения разумнее воспользоваться прицепом, соединённым с автомобилем через фаркоп. Однако классические модели отечественного автопрома — к примеру, ВАЗ 2107 — таким агрегатом оснащены не были. Вместо него разработчиками предусмотрены проушины для крюка буксировочного троса. Их расположение требует особого навыка от водителя при движении в такой сцепке. Поэтому владельцы таких транспортных средств стремятся создать фаркоп своими руками.

Что собой представляет фаркоп и для чего нужен

Фаркопом называют тягово-сцепное устройство, предназначенное для буксировки прицепов. Если автовладельца не устраивает объём багажника, предусмотренный производителем при выпуске модели, то установка подобного приспособления становится компромиссным вариантом. Он пользуется заслуженной популярностью среди владельцев частных домовладений и любителей рыбной ловли, так как наличие прицепа позволяет:

  • привезти строительные материалы;
  • вывезти крупногабаритный мусор с участка;
  • вытянуть другую машину из кювета или отбуксировать её до мастерской;
  • отправиться на рыбалку с лодкой и прочими приспособлениями для активного отдыха.

Виды

Выпускаемые гигантами автомобильной промышленности фаркопы различаются по конструкционным особенностям, характеристикам использованного метала (сорт, прочность, упругость, коррозионная устойчивость), формам крепежа, наличию электропроводки, устойчивости к рывкам и т.п. Одно из самых популярных оснований для классификации — съёмность конструкции:

  • стационарные фаркопы устанавливаются один раз и «на всю жизнь»;

Стационарны фаркопы делают, как правило, на совесть

  • съёмные модели прицепного устройства позволяют монтировать их только в случае необходимости, однако требуют дополнительных крепёжных элементов.

Съёмный фаркоп — более мобильный вариант

По типу шара различают прицепные устройства следующих типов:

  • А — устанавливают, если вес груза не превышает 1,5 тонн, прост и удобен в эксплуатации, может быть оперативно демонтирован;
  • Н — менее распространён по сравнению с аналогичным ему по грузоподъёмности типом А, но также используется отечественными автолюбителями;
  • F и G — регулируются по высоте крепления, отличаются по количеству отверстий для крепежа, подходят для внедорожников с прицепами массой до 3,5 тонн вместе с грузом;
  • V — не регулируется по высоте, как первые два типа, но обладает повышенной грузоподъемностью (до 2,5 тонн)

Необходимые материалы и инструменты

При стандартной схеме крепления фаркопа к автомобилю понадобится приготовить следующие инструменты и материалы:

  • сварочный аппарат;
  • дрель и свёрла к ней;
  • болгарка;
  • гаечные ключи в наборе;
  • пассатижи;
  • паяльник;
  • изолента;
  • метровая штанга из железа;
  • полуметровая балка-уголок;
  • кронштейны;
  • подрозетник из металлического кольца;
  • крюк или шаровый механизм со встроенными проушинами;
  • закладная;
  • болты с гайками М12 и М16;
  • шайбы на 12 и 16;
  • саморезы;
  • пятижильный кабель.

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с определения максимально возможной транспортируемой массой, суммированной с общим весом пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

  • при грузоподъёмности не более 1,5 тонн используют простой и надёжный в эксплуатации крюк, прикрепляемый двумя болтами;
  • если прицеп будет прикрепляться к машине в редких случаях, то стоит обратить внимание на агрегаты, снабжённые муфтовыми соединениями — они быстро монтируются и так же оперативно демонтируются при необходимости;
  • при грузоподъёмности в 1,5 – 3 тонны выбор стоит отдать в пользу торцевого крюкового устройства;
  • если крюк также будет изготовлен своими руками, то для него не следует давать тяговую нагрузку больше 900 кг (общая масса груза и прицепа).

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

  1. В металлообрабатывающей мастерской заказывают несущую балку — важнейшую часть сцепного устройства. При наличии соответствующих навыков можно изготовить её самостоятельно, приварив газосваркой к метровой трубе балку-уголок.
  2. Ферму прикладывают к днищу автомобиля, намечая отверстия для монтажа кронштейнов и других элементов.
  3. Проверяют качество просверленных отверстий и примеряют крепёж.
  4. Присоединяют к ферме крюк посредством вкручивания двух болтов.
  5. Справа или слева приваривают кольцо, выполняющее функции подрозетника.
  6. Шлифуют все поверхности болгаркой и накладывают два слоя грунтовки.
  7. Балку окрашивают аэрозольной краской и проводят антикоррозийную обработку.
  8. На яме выполняют примерку всей конструкции из балки и крюка, выясняя, не помешает ли фаркоп рядом расположенным узлам тормозной системы.
  9. Затяжку болтов и гаек осуществляют попарно до упора.

Фаркоп, разложенный на составные части

В определённых случаях вам может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать изменения нагрузки в электроцепи транспортного средства.

Такой блок понадобится, если ваш автомобиль:

  • снабжён фонарями на светодиодах;
  • на дисплей бортового компьютера выводятся сведения об уровне рабочих жидкостей, состояния внешнего освещения и пр.;
  • произведён за рубежом.

Подключение фаркопа

Подключение фаркопа к автоэлектрике — финальный этап

После установки металлической сцепной конструкции следует подключить фаркоп к автоэлектрике. Для этого необходимо соблюсти следующую последовательность действий:

  • пакуют проводку в термоусадочную трубку или обматывают изолентой;
  • демонтируют обшивку багажника;
  • жгут провода протягивают в отверстие для провода подсветки номерного знака;
  • со стороны багажника монтируют предохранители;
  • от предохранителей тянут провода к задним фарам, а противоположный конец провода снабжают наконечниками;
  • монтируют провода через наконечники к соединительной вилке под розетку прицепа;
  • фиксируют жгут изолентой.

Осталось дело за малым — проверить работу фар и организовать тестовую езду с пустым и полным прицепом вдали от оживлённых дорог, меняя режимы вождения. При тест-драйве обращают внимание на степень деформации балки, качество резьбовых затяжек, устойчивость поверхности крюка к истиранию и пр.

Особенности эксплуатации и ухода

Обработка мест крепления фаркопа с кузовом мастикой снижает вероятность появления негативных проявлений коррозии. С этой же целью проводят антикоррозийную обработку всех металлических элементов до начала монтажа всей конструкции.

Самодельные фаркопы являются источниками дополнительной опасности во время движения, поэтому при их регистрации потребуется получать сертификат и производственное согласование в ГИБДД. В противном случае станет невозможно пройти плановый техосмотр или выехать на таком модернизированном авто за рубеж. Ошибки в изготовлении и последующей установке могут стать источником:

  • разрыва кузова;
  • отрыва балки;
  • разворота транспортного средства;
  • переворота машины «с ног на голову».

Видео: установка и подключение фаркопа на автомобиль Лада Гранта

Таким образом, оснащение автомобиля фаркопом позволяет сэкономить на заказе услуг грузотакси, так как прицеп небольшой вместимости избавит от мелких хлопот по транспортировке с дачи урожая картофеля и в доставке на загородный участок стремянки и даже бетономешалки. Агрегаты промышленного производства обладают высокой стоимостью, поэтому при наличии необходимых материалов и инструментов можно попробовать соорудить прицепное устройство самостоятельно.

  • Автор: Андрей Смолянский
