Карбюратор ГАЗ-52 и его регулировка
Топливная система двигателя ГАЗ-52 львовского автопогрузчика оснащена карбюратором К-126И.Карбюратор (рис. 34) — двухкамерный с падающим потоком смеси и балансированной поплавковой камерой. Каждая камера карбюратора действует независимо от другой на три цилиндра через впускной коллектор, разделенный перегородкой на две ветви.
Рис. 34. Схема карбюратора ГАЗ-52 (К-126И)
1—привод ускорительного насоса, 2—эмульсионная трубка 3—главный воздушный жиклер, 4— малый диффузор, 5—воздушный жиклер холостого хода, 6—воздушная заслонка, 7—блок распылителей ускорительного насоса и экономайзер, 8—выпускной клапан, 9—топливный жиклер холостого хода, 10 — клапан подачи топлива, 11 — топливный фильтр, 12—поплавок, 13—смотровое окно 14—главный топливный жиклер, 15—подвод вакуума, 16—переходное отверстие холостого хода, 17—регулировочный винт, холостого хода, 18—дроссельная заслонка, 19—большой диффузор, 20— впускной клапан, 21—клапан экономайзера
Для обеспечения нормальной работы двигателя на всех режимах карбюратор ГАЗ-52 имеет систему холостого хода, главную дозирующую систему, экономайзер, ускорительный насос и систему пуска холодного двигателя.
Система холостого хода, главная дозирующая система и экономайзер (кроме клапана) имеются в каждой камере карбюратора. Поплавковая камера, системы ускорительного насоса и пуска холодного двигателя — общие на обе камеры карбюратора.
Основные системы карбюратора К126И работают по принципу пневматического (воздушного) торможения топлива.
Периодически необходимо удалять отстой, прочищать и промывать карбюратор. Промывку следует производить в чистом неэтилированном бензине или ацетоне с последующей продувкой сжатым воздухом.
Для этого надо отделить крышку и корпус смесительных камер от корпуса поплавковой камеры, вывернуть жиклеры, распылители и клапаны.
Проверка уровня топлива в поплавковой камере карбюратора производится на холодном неработающем двигателе. Уровень топлива замеряют два раза.
При этом поплавковую камеру заполняют при помощи рычага ручной подкачки бензинового насоса и после каждой проверки бензин сливают через сливную пробку. Уровень бензина должен устойчиво находиться в пределах 18,5—21,5 мм у карбюратора, от плоскости разъема поплавковой камеры с крышкой.
Регулировка уровня у карбюратора ГАЗ-52 производится подгибанием язычка 4 (рис. 35), упирающегося в торец иглы клапана. Одновременно подгибанием ограничителя 2 следует установить зазор между ним и стойкой оси поплавка в пределах 2—2,5 мм, что обеспечит нормальный ход иглы клапана.

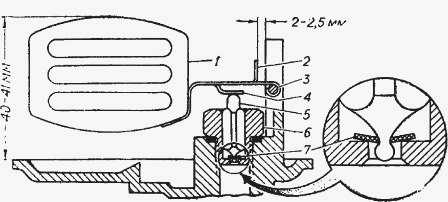

Рис. 35. Поплавковый механизм карбюратора К-126И
1 поплавок, 2—ограничитель хода поплавка, 3—ось поплавка, 4—язычок регулировки уровня, 5—игла клапана, 6—корпус клапана, 7— уплотнительная шайба.
Герметичность поплавка проверяется погружением его в горячую воду с температурой не ниже 80°С и временем выдержки не менее полминуты. При нарушении герметичности поплавка, на что укажет выход пузырьков воздуха, поплавок надо запаять, предварительно удалив из него бензин.
После пайки необходимо вновь проверить его герметичность и вес. Вес поплавка в сборе с рычажком у карбюратора К126И должен быть от 12,6 до 14 г. Если после пайки вес будет превышать 14 г, то надо удалить излишек припоя, не нарушая герметичности поплавка.
Топливный клапан необходимо промыть в чистом бензине и продуть сжатым воздухом. Если клапан изношен, то его следует заменить новым.
После проверки деталей поплавкового механизма нужно вновь проверить величину уровня топлива в поплавковой камере и при необходимости отрегулировать его.
Рис.36. Карбюратор 52-04-1107010
1 — Винт М5х18 220081-П29
2 — Шайба 900902-П
3 — Фланец крышки К126Б-1107022
4 — Прокладка К126Б-1107021-А
5 — Крышка поплавковой камеры в сборе К126И-1107300
6 — Поплавок в сборе К124-1107320-А
7 — Прокладка 451306-П
8 — Ось поплавка 114-0-1107304
9 — Крышка карбюратора К126Б-1107301
10 — Заслонка воздушная в сборе К126Б-1107370
11 — Вилка в сборе К126Б-1107355
12 — Винт стопорный СП22-5205502
13 — Винт М3х8 222963-П29
14 — Втулка К23-70
15 — Пружина К126Б-1107309
16 — Пружина оси воздушной заслонки К126Б-1107308
17 — Зажим кронштейна тяги К23-55-01
18 — Кронштейн К126Б-1107302
19 — Винт М5х10 220077-П29
20 — Болт 900509-1
21 — Ось воздушной заслонки в сборе К126Б-1107310
22 — Ось привода насоса в сборе К126Б-1107350
23 — Шайба 901017-0
24 — Рычаг привода воздушной заслонки в сборе К126Б-1107315
25 — Болт 900507
26 — Пробка фильтра К124-1107327
27 — Прокладка 451306
28 — Клапан подачи топлива в сборе К126Б-1107330-А
29 — Сетка фильтра в сборе К59-1107325
30 — Прокладка поплавковой камеры К126-1107012-А
31 — Корпус поплавковой камеры в сборе К126И-1107200
32 — Жиклер топливный главный К126Б-1107202
33 — Пробка 451513
34 — Гайка К126И-1107216
35 — Прокладка К126-1107228-А
36 — Стекло К126-1107225
37 — Пробка 451502
38 — Прокладка 451304
39 — Жиклер К126И-1107244
40 — Шарик К21-1107244
41 — Прокладка 901718-0
42 — Клапан экономайзера в сборе К126И-1107430
43 — Пружина К24-1107013
44 — Жиклер топливный холостого хода в сборе К126Г-1107205
45 — Прокладка 451303
46 — Винт топливопроводящий К126П-1107246
47 — Винт М4х20 220056-П29
48 — Шайба 900901-0
49 — Распылитель К126Е-1107208
50 — Прокладка распылителя К126-1107209-А
51 — Клапан нагнетательный К21-1107218
52 — Привод ускорительного насоса в сборе К126И-1107210
53 — Жиклер К126И-1107242
54 — Кольцо стопорное К126-1107204
55 — Диффузор малый К126Г-1107224
56 — Труба эмульсионная К126Г-1107226
57 — Диффузор К126Г-1107013
58 — Прокладка смесительной камеры К126-1107014-А
59 — Шайба 901048-0
60 — Тяга при малой частоте вращения К126Б-1107024
61 — Шплинт 901101
62 — Корпус смесительных камер в сборе К126И-1107100
63 — Винт холостого хода К21-1107108
64 — Пружина К13-1107113
65 — Ось дроссельных заслонок с рычагом в сборе К126И-1107110
66 — Шайба 901015-0
67 — Шайба 901016-0
68 — Винт М3х8 220003-П29
69 — Заслонка дроссельная К126Ж-1107102
70 — Корпус смесительных камер К126И-1107101
71 — Пружина 907103-0
72 — Винт регулировочный холостого хода 105-0-1107103
73 — Шайба К126П-1107107
74 — Шайба 900903-0
75 — Гайка 900812-0
76 — Рычаг К126И-1107127
77 — Ограничитель частоты вращения коленчатого вала 52-04-1127011
78 — Прокладка 49-1107015
79 — Болт К28Б-1107025
При обслуживании карбюратора ГАЗ-52 необходимо проверять:
— герметичность клапана экономайзера;
— плотность прилегания к своим седлам клапанов насоса ускорителя, а также легкость их перемещения;
— отсутствие зависаний и заеданий подвижных механизмов.
Регулировка холостого хода производится упорным винтом 1 (рис. 37), ограничивающим закрытие дроссельных заслонок, и двумя винтами 2, изменяющими состав горючей смеси.
Рис. 37. Винты регулировки холостого хода
1—упорный винт дроссельных заслонок, 2—регулировочные винты качества смеси холостого хода.
Регулировку холостого хода нужно производить обязательно на
хорошо прогретом двигателе и при совершенно исправной
системе зажигания. Особое внимание должно быть обращено на
исправность свечей и правильность зазора между их
электродами. Перед регулировкой на холодном двигателе
должны быть проверены зазоры у клапанов.
При регулировке следует учитывать, что карбюратор двухкамерный и что состав смеси в каждой камере регулируется независимо от другой камеры своим винтом. Кроме того, надо помнить, что при завертывании винтов смесь обедняется, а при их отвертывании обогащается.
Начиная регулировку, нужно сначала завернуть до отказа, но не слишком туго, регулировочные винты 2, г затем каждый из них отвернуть на 2/г оборота. После этого пускают двигатель и упорным винтом 1 устанавливают устойчивые обороты двигателя при наименьшем открытии дросселя.
Затем, завертывая или отвертывая один из регулировочных винтов 2 качества смеси холостого хода, находят такое его положение, при котором коленчатый вал будет иметь наибольшие обороты. После этого проделывают те же операции со вторым винтом 2.
Достигнув примерно одинаковой работы обеих камер карбюратора, нужно по возможности уменьшить обороты, вывертывая упорный винт 1 дроссельных заслонок.
avzrem.ru

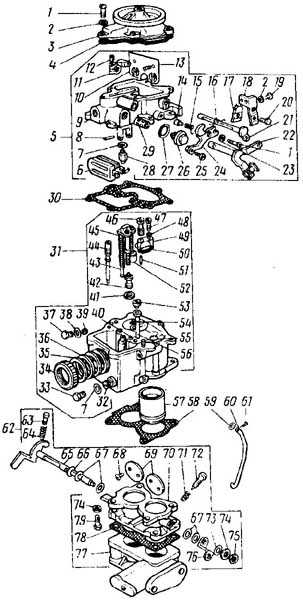

Карбюратор К126И для автопогрузчиков
К126И/52-04-1107010 | Карбюратор | |
1 | 220081-П29 | Винт М5х18 |
2 | 900902-П | Шайба 5 |
3 | К126Б-1107022 | Фланец крышки |
4 | К126Б-1107021-А | Прокладка |
5 | К126И-1107300 | Крышка поплавковой камеры в сборе |
6 | К124-1107320-А | Поплавок в сборе |
7 | 451306-П | Прокладка |
8 | 114-0-1107304 | Ось поплавка |
9 | К126Б-1107301 | Крышка карбюратора |
10 | К126Б-1107370 | Заслонка воздушная в сборе |
11 | К126Б-1107355 | Вилка в сборе |
12 | СП22-5205502 | Винт стопорный |
13 | 222963-П29 | Винт М3х8 |
14 | К23-70 | Втулка |
15 | К126Б-1107309 | Пружина |
16 | К126Б-1107308 | Пружина оси воздушной заслонки |
17 | К23-55-01 | Зажим кронштейна тяги |
18 | К126Б-1107302 | Кронштейн |
19 | 220077-П29 | Винт М5х10 |
20 | 900509-1 | Болт |
21 | К126Б-1107310 | Ось воздушной заслонки в сборе |
22 | К126Б-1107350 | Ось привода насоса в сборе |
23 | 901017-0 | Шайба |
24 | К126Б-1107315 | Рычаг привода воздушной заслонки в сборе |
25 | 900507 | Болт |
26 | К124-1107327 | Пробка фильтра |
27 | 451306 | Прокладка |
28 | К126Б-1107330-А | Клапан подачи топлива в сборе |
29 | К59-1107325 | Сетка фильтра в сборе |
30 | К126-1107012-А | Прокладка поплавковой камеры |
31 | К126И-1107200 | Корпус поплавковой камеры в сборе |
32 | К126Б-1107202 | Жиклер топливный главный |
33 | 451513 | Пробка |
34 | К126И-1107216 | Гайка |
35 | К126-1107228-А | Прокладка |
36 | К126-1107225 | Стекло |
37 | 451502 | Пробка |
38 | 451304 | Прокладка |
39 | К126И-1107244 | Жиклер |
40 | К21-1107244 | Шарик |
41 | 901718-0 | Прокладка |
42 | К126И-1107430 | Клапан экономайзера в сборе |
43 | К24-1107013 | Пружина |
44 | К126Г-1107205 | Жиклер топливный холостого хода в сборе |
45 | 451303 | Прокладка |
46 | К126П-1107246 | Винт топливопроводящий |
47 | 220056-П29 | Винт М4х20 |
48 | 900901-0 | Шайба |
49 | К126Е-1107208 | Распылитель |
50 | К126-1107209-А | Прокладка распылителя |
51 | К21-1107218 | Клапан нагнетательный |
52 | К126И-1107210 | Привод ускорительного насоса в сборе |
53 | К126И-1107242 | Жиклер |
54 | К126-1107204 | Кольцо стопорное |
55 | К126Г-1107224 | Диффузор малый |
56 | К126Г-1107226 | Труба эмульсионная |
57 | К126Г-1107013 | Диффузор |
58 | К126-1107014-А | Прокладка смесительной камеры |
59 | 901048-0 | Шайба |
60 | К126Б-1107024 | Тяга при малой частоте вращения |
61 | 901101 | Шплинт |
62 | К1226И-1107100 | Корпус смесительных камер в сборе |
63 | К21-1107108 | Винт холостого хода |
64 | К13-1107113 | Пружина |
65 | К126И-1107110 | Ось дроссельных заслонок с рычагом в сборе |
66 | 901015-0 | Шайба |
67 | 901016-0 | Шайба |
68 | 220003-П29 | Винт М3х8 |
69 | К126Ж-1107102 | Заслонка дроссельная |
70 | К126И-1107101 | Корпус смесительных камер |
71 | 907103-0 | Пружина |
72 | 105-0-1107103 | Винт регулировочный холостого хода |
73 | К126П-1107107 | Шайба |
74 | 900903-0 | Шайба |
75 | 900812-0 | Гайка |
76 | К126И-1107127 | Рычаг |
77 | 52-04-1127011 | Ограничитель частоты вращения коленчатого вала |
78 | 49-1107015 | Прокладка |
79 | К28Б-1107025 | Болт |
Карбюратор К126И. Карбюратор погрузчика является одним из центральных элементов обеспечивающих правильную работу двигателя и регламентированный расход топлива. Карбюратор обеспечивает смесь бензинового топлива с воздухом и подготовку правильной топливовоздушной смеси, которая в свою очередь обеспечит стабильную работу двигателя.
Отклонения от заданных параметров в топливовоздушной смеси, приведет к повышенному расходу топлива и более быстрому загрязнению элементов свечей зажигания, либо к потере мощности в связи с отсутствием в топливной смеси необходимого количества бензиновой взвеси.
Карбюратор К126И устанавливается на впускной коллектор бензинового шестицилиндрового двигателя Львовского вилочного погрузчика. На дизельных погрузчиках карбюратор отсутствует в связи с принципиально другой схемой работы двигателя.
На моделях погрузчика с двигателем в 8 цилиндров устанавливается карбюратор К135И, который отличается конструктивно и по посадочным местам не подходит на другой бензиновый двигатель.
www.6470798.ru
Регулировка и устройство карбюратора 126 к

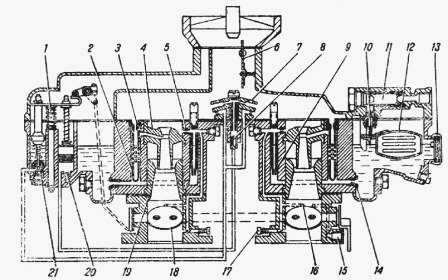

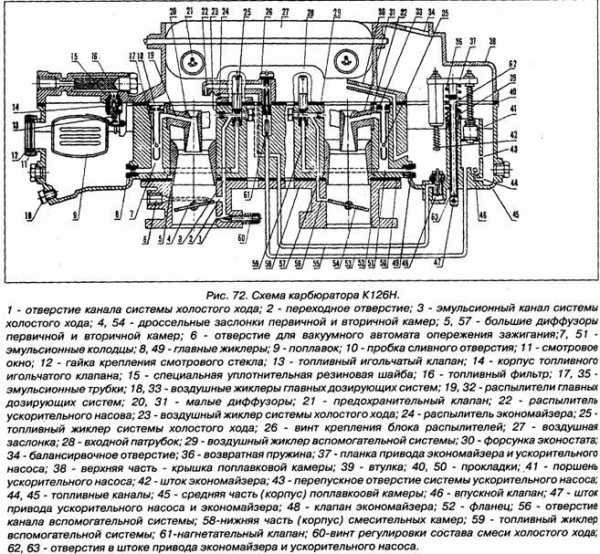

Описание устройства
Устройство 126 к состоит из двух камер, к которых смешивается топливо. Первая камера работает независимо от режима работы двигателя, то есть постоянно. Вторая камера включается при повышенной нагрузке на двигатель. Эту черту мотор переходит после того, как дроссель первой камеры открывается более чем на две трети. У мотора возрастает потребность в дополнительной топливной смеси и карбюратор ее удовлетворяет.

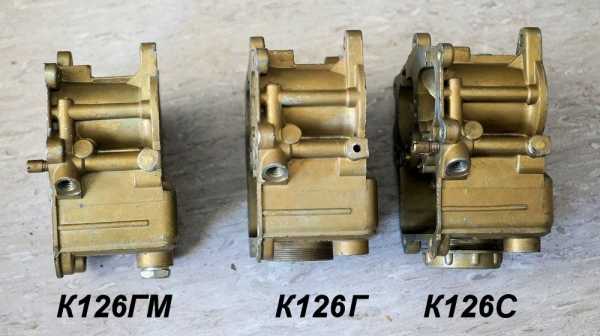

Карбюратор 126 к
Устройства дозирования топлива:
- Система холостых оборотов;
- Главные системы дозирования двух камер;
- Экономайзер;
- Система для запуска непрогретого мотора;
- Система ускорительного насоса.
Эти составляющие располагаются в корпусе поплавковой камеры. Сам корпус камеры вылит из сплавов с цинком, а корпус для смесительных камер изготовлен из алюминия. Между корпусами камер и крышкой проложена прокладка из картона.
Принцип обогащения топлива
