Не крутит стартер ВАЗ 2107: возможные причины

Ситуация, когда при повороте ключа в замке зажигания нет никакой реакции, известна практически каждому автомобилисту, особенно владельцам отечественных моделей. Если панель приборов светится, значит, причина заключается не в аккумуляторе, а возможно, в таком устройстве, как стартер. Нас интересует стартер на ВАЗ 2107, но так как данные устройства идентичны практически на всех автомобилях отечественного производства, значит и проблемы неисправностей у них одинаковые. Если не крутит стартер ВАЗ 2107, значит пришло время провести диагностику и отыскать поломку. Разберемся, почему же изделие для запуска двигателя может не функционировать.

Диагностика неисправностей

Если длительное время эксплуатировать автомобиль, не проводя при этом диагностики и техосмотров, то в результате все завершится плачевно. Если не запускается двигатель – то устранить эту поломку можно за несколько минут, или за несколько часов, что зависит от вида поломки. Каким же образом можно определить, почему не крутит стартер? К основным видам поломок можно отнести следующие факторы:

Наиболее простая, но частая поломка стартера на ВАЗ 2107 – это окисление контактов. Причем контакты окисляются как на самом устройстве, так и на АКБ.

Проверяем контакты клемм АКБ

Более сложная поломка обычно связана с неисправностью втягивающего реле, а также выработкой ротора, обрыва обмоток, щеток и контактных колец.

Выгорание контактов втягивающего реле. Определить точную поломку механизма можно после его демонтажа. После снятия агрегата следует проверить состояние основных узлов, как втягивающего реле, так и самого устройства. Проверяется сопротивление обмоток, наличие обрывов или замыканий, наличие окислений, контакты и т.п. Как только выявлена причина поломки, ее следует устранить по возможности, либо же заменить механизм целиком.

Основные причины, почему не крутит устройство

Рассмотрим основные причины таких последствий, при которых не функционирует стартер.

Разряжен аккумулятор. Определить такую поломку очень просто. Если повернуть ключ в замке зажигания, а в ответ будут отсутствовать какие-либо признаки жизни, а лампочки на панели полностью все потухли, значит причина заключается непосредственно в АКБ. Исправить поломку можно путем зарядки аккумулятора. Если аккумулятор имеет слабый заряд, при котором панель управления функционирует, то при попытке запустить мотор будут слышны щелчки срабатывания реле.

Отсутствие “массы” на втягивающем реле. Масса может исчезнуть по нескольким причинам: окисление контакта, обрыв провода, откручивание гаек. Если “масса” будет отсутствовать, то агрегат может не подавать никаких признаков жизни, или работать через раз. Исправить ситуацию можно путем зачистки контактов и их затягивания, или прозвонки питающих проводов.

Обрыв в цепи. Если реле не щелкает после попытки запустить двигатель, значит, поломка может заключаться в контактной группе зажигания. Выяснить неисправность можно путем проверки наличия контакта между зажиганием и стартером.

Неисправность втягивающего реле. Неисправность втягивающего реле можно устранить путем его замены или, иногда ремонта.

Неисправность может заключаться также в обрыве провода между втягивающим реле и реле стартера, посредством которого происходит подача питания при повороте ключа в замке зажигания.

Каким образом распознать неисправности

Винить стартер в том, если не заводится двигатель, не следует по той простой прич

Схема соединений генератора, стартера, аккумулятора

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Схема генератора автомобиля

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:

, W, R, STА.

  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
  • Схема генератора ВАЗ-2107 тип 37.3701

    1. Аккумуляторная батарея.
    2. Генератор.
    3. Регулятор напряжения.
    4. Монтажный блок.
    5. Выключатель зажигания.
    6. Вольтметр.
    7. Контрольная лампа заряда аккумуляторной батареи.

    При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

    Схема зарядки ВАЗ с инжекторными двигателями

    Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

    Проверка работы генератора

    Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

    Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

    Элементарная проверка лампочкой и мультиметорм

    Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

    Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

    Схема проверки генератора

    Строго не рекомендуется:

    1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
    2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
    3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
    4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

    Сам себе автоэлектрик. Часть вторая: генератор — аккумулятор — стартер (11 фото)

    Первая часть

    Комментарии к первой части все-же были полезны. Некоторые выявили неточности в моем описании, некоторые напомнили об одной важной вещи. За неточности извиняюсь, времени все выверять катастрофически не хватает. Что касается важной темы, расскажу о ней сейчас.

    Итак, было много критики о том, что в современном автомобиле нельзя пихать пробник на лампочке. Никуда. Это не соответствует действительности. Да, современные автомобили «напичканы» электроникой, вмешательство в некоторые системы может привести к плачевным результатам. Поэтому надо знать, куда лезть, а куда не лезть. Об этом подробнее.
    Наряду с контроллерами и цифровыми шинами существует система электропитания и исполнительные устройства. Не надо забывать, что автомобили эксплуатируются в тяжелых условиях, даже те же выводы контроллеров и цифровых шин имеют защиту и не приходят в негодность, если туда ткнуть щупом тестера. Тестер имеет высокое входное сопротивление и не может повредить, находясь в режиме измерения напряжения. Но в эти цепи мы и не будем лезть. Это удел профессионалов или хорошо подготовленных людей.
    Нас же интересуют другие вещи. В первую очередь система электропитания. Мы можем смело проверять предохранители щупом с лампочкой в блоке предохранителей. Часто можно это сделать не вынимая предохранителя.

    Для наглядности я воткнул сразу два щупа. В реальности, конечно, я так не делаю. Проверяю контакты последовательно одним щупом.
    Смотрите, лампочки в обоих щупах светятся. Это говорит о том, что предохранитель целый, через него идет ток.

    А вот я воткнул неисправный предохранитель. На одном контакте есть напряжение, на другом его нет — обрыв.
    Важное замечание: надо знать, когда этот предохранитель под напряжением. Часть предохранителей запитаны постоянно, на части ток идет, когда включено зажигание. Есть предохранители, которые работают в определенном режиме. Например, предохранители которые защищают лампы ближнего света работают когда ближний свет включен. Поэтому такой способ проверки подразумевает знание, какую цепь защищает каждый предохранитель. Конкретно тот, что на картинке — это цепь питания прикуривателя, питание на нем постоянное.

    Кроме предохранителей, можно проверять таким щупом поступление питания на лампы накаливания фар, моторчики дворников, на лампы фонарей, на прикуриватели, моторчики омывателей, моторы вентиляторов и прочие «дубовые» детали, которые потребляют большой ток и их принцип не изменился со времен первых автомобилей. Так что, если вам говорят, что на суперсовременной машине нельзя проверить поступление тока на обычную лампу накаливания раритетным пробником, как у меня, плюньте этому человеку в рожу.

    Плавно перехожу к главной теме этой части — системе зарядки и пуска.

    Я хочу вам рассказать, что же делать, если в одно не очень прекрасное утро Вы сели в машину, повернули ключ на старт, а вместо бодрого ж-ж-ж-ж-ж услышали натужное ы-ы-ы или вообще тишину. Я расскажу о ситуации, когда аккумулятор не может крутить стартер. На это есть несколько причин.

    1. Неисправность аккумулятора. Если вы обращали внимание в автомагазине, аккумуляторы проверяют нагрузочной вилкой. Вам не надо срочно бежать за ней. Ваша нагрузка — сам автомобиль. На заглавном фото подключен тестер на клеммы аккумулятора заряженного и не подключенного несколько часов к нагрузке. Или если в сети автомобиля нет утечек тока (об этом позже).
    Смотрим: 12,15 Вольт. Без нагрузки. Вот я включаю зажигание (не завожу), дальний и ближний свет. Напряжение с нагрузкой 11.40 Вольт.

    Жду минуты три. Смотрю снова на дисплей тестера — 11,38 Вольт. Т.е. напряжение практически не упало. Значит аккумулятор «добрый». Если же за эти минуты напряжение стремительно упало на несколько Вольт, батарея требует восстановления или замены.

    2. Аккумулятор в процессе работы может недозаряжаться. Это приводит к тому, что батарея на заглушенном автомобиле имеет слишком низкое напряжение и не может прокрутить стартер. Особенно это заметно в холодную погоду, когда химические процесс в аккумуляторе идут медленнее, масло вязкое и т.д.
    В первую очередь стоит проверить напряжение, которое дает генератор. С нагрузкой и без. Нормальное напряжение обычно от 13,5 до 14,5 Вольт. В зависимости от нагрузки напряжение должно «проседать», но не намного. Опять же, при разумной нагрузке. Старайтесь не включать одновременно много мощных потребителей. Дальний и ближний свет, противотуманки, обогрев заднего и переднего стекла, попогрейки включенные одновременно — такую нагрузку генератор может не вытянуть. Зарядки не будет.

    3. Плохая работа стартера может быть из-за падения напряжения между минусом аккумулятора и двигателем. «Плохая масса».
    Желательно это проверять с помощником. Падение напряжение между минусом батареи и корпусом двигателя (и стартера соответственно) не должно превышать примерно 0,5 Вольта. Если это напряжение 1 и больше Вольт, чистим клемму аккумулятора, переносим точку подключения на двигателе (в алюминии железная шпилька часто закисает) или меняем неисправный провод.

    4. Стартер может «слишком много брать на себя». Из-за механического износа, короткозамкнутых витков и других неисправностей потребляемый стартером ток может быть слишком большим. В момент старта надо проверить напряжение на клеммах аккумулятора. Если просадка напряжения больше 2-3 Вольт при заведомо исправном заряженном аккумуляторе, то стоит проверить стартер.

    5. Достаточно частая причина того, что аккумулятор разряжается за несколько дней или часов — утечки тока в неработающем автомобиле. Если случаи, когда забыли включенным магнитофон или «габариты» понятен, то когда при всех отключенных потребителях аккумулятор теряет напряжение, требует проверки тока утечки.
    Подключаем тестер в режиме измерения тока до 20А в разрыв между снятой клеммой кабеля и клеммой аккумулятора (плюсовую или минусовую снимать — не важно). Ждем, когда успокоятся все переходные процессы, потухнут лампочки в салоне и т.д. и смотрим ток. На фото ток 0,13А. Это много. Таким током аккумулятор «высасывается» за несколько дней простоя.
    Чтобы выяснит «жрущую» цепь, начинаем дергать последовательно все предохранители, контролируя ток. Двери все должны быть закрыты (или заблокированы концевики), если при открытой двери ток больше, чем при закрытой.

    Опа! Выдернули предохранитель. Ток стал нормальным. А норма, обычно не больше 0,03 А. Смотрим, что за цепь? Питание магнитофона.
    История частая. В моих случаях около 95% «пожирателей» — это китайские магнитофоны, усилители, сабвуферы и прочее дополнительное оборудование.
    Попробуйте снять панельку с магнитофона. Если ток нормализовался, не забывайте дергать панельку на ночь. Если нет, то с мафоном надо разбираться.

    Бывает, что выдергивание предохранителей не помогает. Не надо забывать, что есть много цепей, не защищенных предохранителями. Вот, например случай с древней девяткой. Ток утечки 2,5А!

    Потрескалась изоляция на жгуте. Окислы меди с солью из луж создали проводящий мостик между жилами.
    Такие неисправности искать сложнее. Тут нужно адское терпение, хорошая документация или специалист.

    Пока на этом все. Смотрю комментарии. Если есть люди, которым это интересно и может пригодиться, напишу продолжение. Если нет, то не стоит терять драгоценное время.

    Устройство генераторов для МТЗ, схема подключения и ремонт

    Генератор трактора преобразовывает механическую вращательную в электрическую энергию и обеспечивает питанием электрооборудование машины, включая подзарядку пусковых аккумуляторных батарей с напряжением 12 или 24 вольт. Трактора МТЗ 80(82) ранних модификаций укомплектовывались самовозбуждаемыми трёхфазными генераторами переменного тока Г304, Г305 и Г306 советского производства с выдаваемым напряжением 14 вольта мощностью 400 Вт. Дополнительные буквы в аббревиатуре модификаций, вышеуказанных генераторов, означают различие обмоточных данных статора и имеют аналогичную унифицированную конструкцию с одинаковыми техническими характеристиками. Г 304 и Г305 в своём составе имели две неподвижные обмотки возбуждения для генерации энергии при левом и правом вращении, Г 306 с одной обмоткой возбуждения только для правого вращения. Более современная версия тракторных генераторов имеет аналогичную конструкцию с маркировкой 46.3701.

    Устройство и принцип работы

    Конструкция тракторных генераторов отличается высокой надёжностью, простотой конструкции и обслуживанием. Узел не имеет щёток и токосъёмных колец. Ротор 1 состоит из постоянных магнитов без обмотки. Неподвижная обмотка возбуждения 4 размещена в отдельном цилиндрическом корпусе, прикреплённом с внутренней стороны крышки узла. Электрическое поле возбуждения взаимодействует с магнитами ротора через металлическую втулку 5. Обмотка статора 2 имеет трёх, четырёх или пяти фазную конструкцию, исходя из мощности узла. Преобразование переменного тока в постоянный осуществляет диодный выпрямительный блок 19, смонтированный на внутренней стороне крышки узла. Транзисторный реле-регулятор 13 обеспечивает регулировку напряжения в пределах 14 или 28 вольт в зависимости от характеристик генератора и соответствующего напряжения сети машины. Блок регулятора размещён под внешней пластиковой задней крышкой 18. Ось ротора 1 вращается на двух шарикоподшипниках. Узел заключён металлический цилиндрический корпус и стянут винтами. Рабочий процесс генератора охлаждается крыльчаткой 7 размещённой на оси ротора.

    В МТЗ 80 (82) узел размещён с правой стороны машины. Привод осуществляется одновременно с водяным насосом двигателя от шкива коленчатого вала через клиноременную передачу. Поворотом кронштейнов на оси креплений генератора осуществляют натяжение привода.

    Нормальное натяжение проверяют усилием 40 Н на ветвь привода «шкив водяного насоса – шкив генератора». Прогиб ремня должен соответствовать 6-10 мм. Проскальзывание при недостаточном натяжении ремня снижает производительность генератора, чрезмерное натяжение — создаёт дополнительную нагрузку на опорных подшипниках осей узлов и провоцирует преждевременный износ.

    Подключение и схема

    Электрическая схема генераторной установки состоит из трёх частей: цепи обмоток статора и катушки возбуждения, выпрямительного диодного моста, и подключённого к генератору регулятора с посезонным переключателем напряжения.

    Концы фаз статора подключены к диодным парам выпрямителя. Плюс выпрямительного блока выведен контактным болтом наружу, контакт минус подключён к корпусу узла. Дополнительные диоды выпрямителя запитывают обмотку возбуждения генератора. Плюс выпрямителя возбуждающей обмотки соединён с катушкой возбуждения и выводом узла Д. Плюсовой вывод от диодного моста выпрямителя Б соединяется одноимённым выводом регулятора . Выводом Б подключают нагрузочную сеть машины и плюсовую клемму АКБ. Минусовые выводы выпрямительного блока и регулятора соединены с корпусом генератора на массу машины. Выводы Д генератора и регулятора соединены и предназначен для подключения реле блокировки стартера. Если трактор запускается без стартера от пускового двигателя вывод Д изолируется колпачком. Вывод регулятора Ш соединён с концом обмотки возбуждения. Вывод С регулятора подключён посезонному переключателю. Для правильного подключения регулятора на узел, при установке или замене, ориентируются на выступ корпуса.

    Неполадки в работе и ремонт

    Работу генератора проверяют под нагрузкой, замеряя напряжение в сети. Включая электроприборы, прослеживают динамику изменения напряжения. При максимальной нагрузке значение не должно падать ниже 12,5 В.

    Падение зарядного тока в сети при номинальных оборотах двигателя возникает при проскальзывании ремня привода, окислении контактов сети или их обрыве. В случае пробоя выпрямителя или межвиткового замыкания возникает разрядный ток. Большой зарядный ток свидетельствует о выходе из строя АКБ.

    Генераторы описанного типа обладают высокой надёжностью и работают в условиях запылённости и повышенной вибрации. Основной причиной выхода из строя электрической части узла является износ подшипников и их посадочных мест на оси ротора. Увеличенные зазоры на опорах вращения приводят к короткому замыканию узла. При разрушении обойм подшипников металлические обломки механически повреждают обмотку возбуждения или статора, выводя узел из строя. Поэтому при эксплуатации нужно обращать внимание на состояние подшипников узла. Люфт в опорах ротора или появившийся шум при вращении сигнализирует о необходимости срочной замены подшипников. А также загрязнённость нефтепродуктами и пылью может привести к замыканию и выходу из строя диодного выпрямителя тока.

    Плановую очистку генератора производят при ТО2 через каждые 500 часов работы машины.

    Для осуществления диагностики цепей генератора демонтируют регулятор и заднюю крышку, отсоединяют выводы обмоток. Наличие короткого замыкания на корпус проверяют контрольной лампой. Целостность цепей обмоток статора и возбуждения, а также состояние выпрямителя и регулятора проверяют контрольной лампой или прозванивают прибором.

    Модели тракторных генераторов МТЗ

    Эволюция моделей тракторов МТЗ и увеличение оснащённости машин электрооборудованием привела к использованию генераторов аналогичной конструкции с более высокой мощностью и соответствующими техническими характеристиками. Современные машины МТЗ с напряжением в сети 12 вольт комплектуются узлами следующих серий: Г46.3701 с мощностью 700 Вт; Г96.3701 с выдаваемой мощностью 1000-1150 Вт и Г 97.3701 с мощностью 1400 Вт. Для машин МТЗ с напряжением в сети 24 вольта устанавливаются узлы серии Г99.3701 мощностью 1000-1150 Вт и 98.3701 мощностью 1500 Вт. Модификации узлов отличаются конструкцией и размером привода.

    Генераторы Стартеры Карбюраторы Зажигание Аккумуляторы.

    Генератор до сих пор выпускается в запчасти для остающихся в эксплуатации автомобилей.

    В связи с большим износом парка, генераторы большинства автомобилей в сильно изношены и требуют ремонта или замены на новые.

    Генератор выпускался заводом КЗАТЭ и в Болгарии они полностью взаимозаменяемы, однако детали генераторов имеют разные размеры и не подходят для ремонта друг друга. Г 221 рассчитан на нагрузку 45 Ампер. Исправный генератор обеспечивает нормальную работу штатного электрооборудования автомобилей «Жигули»

    Генератор имеет обычную схему – обмотка статора, электромагнитный ротор и диодный мост. Щеточный узел подводит ток возбуждения в ротор. Регулятор напряжения внешний, установлен отдельно в моторном отсеке.

    Работа генератора Г221

    При включении зажигания, от контакта 151 протекает ток возбуждения. Этот ток протекает от аккумулятора, через 10 предохранитель, контакт 15, регулятора напряжения, далее через транзистор регулятора, контакт 67 регулятора и далее через щетки в обмотку возбуждения и на массу.

    Транзистор регулятора напряжения полностью открыт, и ток возбуждения получается максимальным — около 3 Ампер. Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС. Переменная ЭДС обмотки, создает ток, который выпрямляется диодным мостом, и на выходе генератора действует практически постоянное напряжение.

    ЭДС генератора значительно превышает необходимое значение и сильно меняется от числа оборотов. Чем выше обороты, тем выше ЭДС. От этого напряжение генератора может сильно превысить допустимое значение. Напряжение должно быть в пределах 13,8 — 14, 2 Вольта, если это значение повысится до 16 Вольт, аккумулятор начнет выкипать и быстро разрушится. При увеличении нагрузки, когда включено много приборов, напряжение снижается, но оно должно оставаться выше 13,5 Вольт, иначе аккумулятор окажется недозаряженным.

    Регулятор напряжении управляет током возбуждения. ЭДС генератора возрастает, регулятор отключает ток возбуждения и ЭДС падает, регулятор снова включает ток возбуждения, ЭДС снова растет. Так повторяется все время. Регулятор работает в режиме включено – выключено, увеличивая, уменьшая ток возбуждения а, значит, напряжен

    Как снять стартер ваз 2107 без ямы

    Как снять, проверить стартер ВАЗ 2107, почему не крутит, неисправности, замена, ремонт своими руками, инструкции с видео и фото

    Стартер любого автомобиля, в том числе и ВАЗ 2107, предназначен для запуска двигателя. Обычно он представляет собой четырехщеточный четырехполюсный электродвигатель постоянного тока. Как и любой другой узел, стартер нуждается в периодическом обслуживании, ремонте и замене.

    Стартер ВАЗ 2107

    Для запуска двигателя ВАЗ 2107 достаточно несколько раз провернуть коленчатый вал. Конструкция современного автомобиля позволяет сделать это без особых усилий с помощью стартера, который, в свою очередь, приводится в действие ключом зажигания.

    Назначение стартера

    Стартер представляет собой электродвигатель постоянного тока и обеспечивает силовой агрегат автомобиля энергией, необходимой для его запуска. Электропитание он получает от аккумулятора. Мощность стартера для большинства легковых автомобилей составляет 3 кВт.

    Виды стартеров

    Различают два основных типа стартеров: редукционный и простой (классический). Наиболее распространён первый вариант. Редукционный стартер имеет более высокий КПД и небольшие размеры, а для его запуска требуется меньше энергии.

    Редукционный стартер

    На ВАЗ 2107 производитель устанавливает редукционный стартер. Он отличается от классического варианта наличием редуктора, а постоянные магниты в обмотке двигателя заметно увеличивают надёжность и эффективность устройства. Стоит такой стартер примерно на 10% дороже классического, но при этом имеет больший эксплуатационный ресурс.

    Редукционный стартер отличается от классического наличием редуктора

    Выбор стартера для ВАЗ 2107

    Стартер выполняет в автомобиле важнейшие функции. Поэтому к его выбору следует отнестись максимально ответственно. На ВАЗ 2107 можно устанавливать стартеры от других автомобилей, в том числе и иномарок, с подходящими креплениями и техническими характеристиками. Оптимальным вариантом являются модели с мощным редуктором — стартеры от «Нивы Шевроле» или инжекторной семёрки.

    При выборе стартера необходимо учитывать следующие моменты.

    1. Стартеры СТ-221 отечественного производства мощностью 1,3 Вт, которые устанавливались на первые классические модели ВАЗ, имели цилиндрический коллектор. Шестерни привода приводились в действие электромагнитами. В устройство такого стартера входит роликовая обгонная муфта, дистанционное управление и втягивающее реле с одной обмоткой.
    2. Стартер 35.3708 отличается от СТ-221 лишь устройством задней части и обмотки, которая состоит из одной шунтовой и трёх сервисных катушек (у СТ-221 по две катушки каждого вида).

    Эти стартеры больше подходят для карбюраторных ВАЗ 2107. На семёрки с инжекторым двигателем предлагается устанавливать один из следующих вариантов:

    1. КЗАТЭ (Россия) номинальной мощностью 1.34 кВт. Подходит для карбюраторных и инжекторных ВАЗ 2107.
    2. Dynamo (Болгария). Конструкция стартера оптимизирована в соответствии с требованиями потребителей.
    3. LTD Electrical (Китай) мощностью 1.35 кВт и меньшим сроком службы.
    4. БАТЭ или 425.3708 (Беларусь).
    5. FENOX (Беларусь). Конструкция предполагает использование постоянных магнитов. Хорошо запускается в морозы.
    6. Eldix (Болгария) 1.4 кВт.
    7. Oberkraft (Германия). При небольших размерах создаёт большой крутящий момент.

    Всех производителей стартеров можно условно разделить на оригинальные и вторичные:

    1. Оригинальные: Bosch, Cav, Denso, Ford, Magneton, Prestolite.
    2. Вторичные: Protech, WPS, Cargo, UNIPOINT.

    Среди стартеров от вторичных производителей много низкокачественных и дешёвых китайских устройств.

    Видео: особенности стартера КЗАТЭ

    Диагностика неисправностей стартера ВАЗ 2107

    Стартер ВАЗ 2107 может выйти из строя по различным причинам.

    Стартер гудит, но двигатель не запускается

    Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

    1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
    2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
    3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
    4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

    Стартер щёлкает, но не проворачивается

    Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

    1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
    2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
    3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
    4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
    5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
    6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.Бендикс стартера ВАЗ 2107 выходит из строя довольно часто

    Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

    Треск при запуске стартера

    Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

    1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
    2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
    3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
    4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
    5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

    Стартер не запускается

    Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

    1. Стартер неисправен.
    2. Вышло из строя реле стартера.
    3. Неисправна цепь электроснабжения стартера.
    4. Перегорел предохранитель стартера.
    5. Неисправен замок зажигания.

    Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого.

    Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего.

    Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

    Проверка стартера ВАЗ 2107

    Если двигатель На ВАЗ 2107 не заводится, обычно сначала проверяют стартер. Делается это следующим образом.

    1. Стартер снимается с кузова и очищается от грязи.
    2. Вывод тягового реле соединяется отдельным проводом с плюсом АКБ, а корпус стартера — с минусом. Если рабочий пускатель не начал вращаться, проверка продолжается.
    3. Снимается задняя крышка устройства. Проверяются щётки. Угольки не должны быть стёртыми более чем на треть.
    4. Мультиметром измеряется сопротивление обмоток статора и якоря. Прибор должен показывать 10 кОм, в противном случае в цепи есть замыкание. Если же показания мультиметра стремятся к бесконечности, в катушке имеется обрыв.
    5. Мультиметром проверяются контактные пластины. Один щуп прибора соединяется с корпусом, другой — с контактными пластинами. Мультиметр должен показывать сопротивление более 10 кОм.

    В процессе стартер проверяется на наличие механических повреждений. Все неисправные и повреждённые элементы меняются на новые.

    Ремонт стартера ВАЗ 2107

    Стартер ВАЗ 2107 состоит из:

    • корпуса;
    • якоря;
    • привода;
    • реле.

    Для ремонта устройства потребуется:

    • съёмник для втулок;
    • дрель со сверлом по металлу;
    • плоскогубцы;
    • отвёртка с плоским лезвием;
    • комплект гаечных и трубных ключей;При ремонте стартера ВАЗ 2107 потребуется универсальный съёмник для втулок
    • оправки и выколотки;
    • чистая тряпка.

    Демонтаж стартера

    На смотровой яме или эстакаде снять стартер ВАЗ 2107 довольно просто. В противном случае автомобиль поднимается домкратом, а под кузов подкладываются упоры. Все работы производятся лёжа под машиной. Для демонтажа стартера необходимо.

    1. Отключить АКБ, сняв провода с клемм.
    2. Снять задний брызговик (если он есть).
    3. Открутить крепёжный болт, расположенный в нижней части щитка пускателя.При демонтаже стартера сначала необходимо открутить болт крепления нижней части щитка
    4. Выкрутить болты, соединяющие пусковое устройство с картером сцепления.
    5. Отсоединить все идущие на стартер провода.

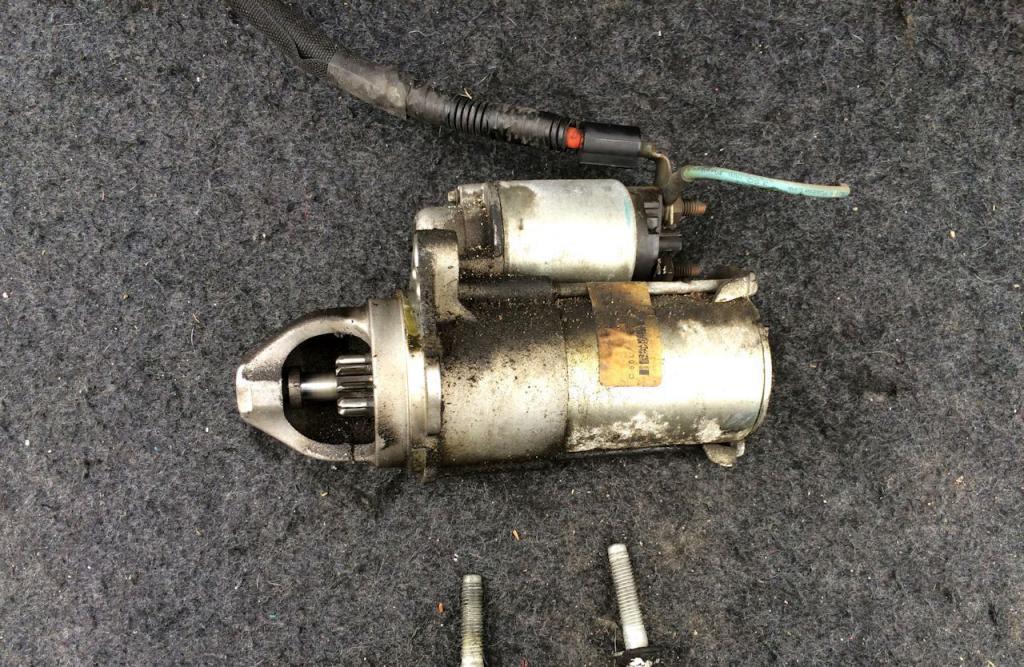

    6. Вытащить стартер.После откручивания болтов крепления стартер можно вытащить снизу или сверху

    Видео: демонтаж стартера ВАЗ 2107 без смотровой ямы

    Разборка стартера

    При разборке стартера ВАЗ 2107 следует выполнить следующие действия.

    1. Отвернуть большую гайку тягового реле.При разборке стартера сначала откручивается большая гайка тягового реле
    2. Снять вывод обмотки стартера и шайбы со шпильки.
    3. Отвернуть винты крепления реле к крышке стартера.Реле крепится к корпусу стартера с помощью винтов
    4. Вытащить реле, аккуратно придерживая якорь.
    5. Вытащить пружину.При разборке стартера вытаскивать пружину следует очень аккуратно
    6. Вынуть якорь из крышки, аккуратно потянув его вертикально вверх.При разборке стартера следует потянуть вверх и аккуратно вытащить верхний большой якорь
    7. Ослабить винты крепления задней крышки стартера.
    8. Снять крышку стартера и отодвинуть её в сторону.
    9. Вынуть стопорное кольцо вала и шайбу (указана на рисунке стрелкой).В процессе разборки стартера снимаются стопорное кольцо вала и шайба
    10. Отвернуть стягивающие болты.
    11. Отсоединить крышку вместе с ротором.После откручивания стягивающих болтов от стартера отсоединяется ротор
    12. Вывернуть мелкие винты крепления обмотки статора.Обмотки статора зафиксированы с помощью мелких винтов, которые при разборке необходимо выкрутить
    13. Извлечь из внутренней части статора изоляционную трубку.При разборке стартера из корпуса вытаскивается изоляционная трубка
    14. Разъединить статор и крышку.Крышка снимается со статора руками
    15. Перевернуть щёткодержатель и снять перемычку.Перемычка снимается после переворачивания щеткодержателя
    16. Продолжить разборку стартера, снимая все пружинки и щётки.
    17. Оправкой подходящего размера выпрессовать задний подшипник.Задний подшипник выпрессовывается с помощью оправки подходящего размера
    18. Плоскогубцами извлечь шплинт оси рычага привода.Шплинт оси рычага привода извлекается с помощью плоскогубцев
    19. Снять ось рычага привода.При разборке стартера ось рычага привода тоже снимается
    20. Вынуть из корпуса заглушку.
    21. Извлечь якорь.Внутренний якорь стартера отделяется от обоймы
    22. Отвёрткой сдвинуть с вала упорную шайбу.Упорная шайба сдвигается с вала с помощью отвёртки с плоским лезвием
    23. Снять стопорное кольцо, находящееся за шайбой.
    24. Снять обгонную муфту с вала ротора.Обгонная муфта крепится на валу с помощью фиксатора и стопорного кольца
    25. С помощью оправки выпрессовать передний подшипник.Передний подшипник выпрессовывается с помощью подходящей оправки

    Замена втулок стартера

    Признаками износа втулок стартера являются:

    • большой люфт якорного вала;
    • следы от якоря на обмотках, которые он задевает во время вращения.

    Втулки меняются на разобранном стартере. Различают втулки:

    Первые выбиваются выколоткой соответствующего размера или болтом, диаметр которого соответствует внешнему диаметру втулки.

    Передняя проходная втулка легко снимется с помощью болта с резьбой

    Непроходная задняя втулка извлекается с помощью съёмника или высверливается.

    Непроходная задняя втулка вытаскивается с помощью универсального съёмника

    Для замены втулок потребуется ремкомплект. Новые втулки обычно изготовлены из металлокерамики. Также будет необходимо подобрать соответствующего размера оправки. Запрессовывать втулки следует крайне аккуратно, избегая сильных ударов, так как металлокерамика — довольно хрупкий материал.

    Специалисты рекомендуют поместить новые втулки перед установкой на 5–10 минут в ёмкость с моторным маслом. Материал за это время впитает масло и обеспечит хорошую смазку при дальнейшей эксплуатации. Втулки штатного стартера ВАЗ 2107 изготовлены из бронзы и являются более прочными.

    Замена электрических щёток

    Часто стартер выходит из строя из-за износа электрических щёток или угольков. Диагностировать и устранить неисправность довольно просто.

    Уголёк представляет собой графитовый или медно-графитовый параллелепипед с подведённым и впрессованным многожильным проводом и алюминиевым креплением. Количество угольков соответствует количеству полюсов в стартере.

    Для замены щёток потребуется:

    1. Снять заднюю крышку стартера.
    2. Открутить болты крепления щёток.
    3. Вытащить щётки.

    При этом можно вывернуть только один болт, фиксирующий защитную скобу, под которой и расположены угольки.

    Защитная скоба крепится болтом, который выворачивается фигурной отвёрткой

    В стартере ВАЗ 2107 имеется четыре щётки, каждую из которых можно вынуть через отдельное окошко.

    Каждую щётку можно вынуть из корпуса через специально предусмотренные окошки

    Ремонт втягивающего реле стартера

    Основной функцией втягивающего реле является перемещение шестерни стартера до зацепления с маховиком с одновременной подачей электропитания. Это реле закреплено на корпусе стартера.

    Кроме этого, на ВАЗ 2107 есть и реле включения, управляющее непосредственно электропитанием. Оно может располагаться в различных местах под капотом автомобиля и обычно фиксируется одним винтом.

    Управляющее реле находится под капотом и фиксируется одним винтом

    При неисправности втягивающего реле сначала проверяют управляющее реле. Иногда ремонт ограничивается установкой на место соскочившего провода, затягиванием открутившегося винта или восстановлением окисленных контактов. После этого проверяются элементы втягивающего реле:

    • корпус;
    • якорь;
    • контакты;
    • магнитная система;
    • возвратная пружина.

    Обязательно осматривается корпус втягивающего реле. Если появились трещины, будет происходить утечка напряжения, и такое реле обязательно меняется на новое. Ремонтировать тяговое реле не имеет смысла.

    Диагностика неисправностей втягивающего реле осуществляется в следующем порядке:

    1. Проверяется работа стартера. Если при повороте ключа зажигания слышатся щелчки, а двигатель не запускается, неисправен пускатель, а не реле.
    2. Стартер подключается напрямую, минуя реле. Если он работает, втягивающее реле нужно менять.
    3. Мультиметром измеряется сопротивление обмоток. Удерживающая обмотка должна иметь сопротивление 75 Ом, втягивающая обмотка — 55 Ом.При диагностике втягивающего реле измеряется сопротивление обмоток

    Заменить втягивающего реле можно без демонтажа стартера. Для этого необходимо.

    1. Отключить АКБ.
    2. Очистить втягивающее реле и контакты от грязи.
    3. Снять контакт с болта.При замене втягивающего реле его контакт нужно снять с болта
    4. Вывернуть стяжные болты.Стяжные болты втягивающего реле выворачиваются трубным ключом
    5. Демонтировать реле.Реле выводится из зацепления с крышкой и снимается руками

    Сборка и установка реле производится в обратном порядке. После окончания работ необходимо проверить работоспособность стартера.

    Сборка и установка стартера

    В процессе разборки стартера необходимо запомнить или пометить, откуда снимались болты, винты и другие мелкие детали. Собирать устройство следует крайне аккуратно. При этом нужно не забыть зашплинтовать стопор, удерживающий вилку в передней крышке.

    Таким образом, диагностировать неисправность, отремонтировать или заменить стартер ВАЗ 2107 довольно просто. Для этого не потребуется каких-либо специальных навыков. Стандартного набора слесарных инструментов и инструкций специалистов будет достаточно для выполнения работ своими руками.

    Источник: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/starter-vaz-2107.html

    Как Снять Стартер Ваз 2107 Без Ямы

    Ремонт стартера Ваз 2107

    Стартер – не самый непростой и дорогой в обслуживании агрегат. Но он является одним из главных узлов автомобиля.

    Поворачиваете ключ зажигания, лампы на приборной панели пылают, а стартер не вертится, движок не заводится? Предпосылки две:

    • неисправность контакта, подающего ток на реле стартера;
    • неисправность самого стартера или реле.

    Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

    Снятие стартера ВАЗ 2107

    В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач.

    Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания.

    Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

    Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

    Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

    Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

    Открутить крепления жгута проводов, которые идут к стартеру.

    Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

    Снимаем стартер, нужен ли третий болт крепления стартера?

    Как снять стартер ВАЗ-классика, нужен ли третий болт крепления стартера, советы в процессе. группа ВКонтакт.

    Как снять стартер на ваз классика 2101-2107

    Подписывайтесь на мой канал Мой досуггде я выкладываю разные видео о своей жизни и не только .

    Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

    Снять стартер, вынимая его вниз, под автомобиль.

    После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

    Проверка стартера ВАЗ 2107

    Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле.

    Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок.

    Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

    Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

    1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
    2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

    Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

    Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

    Установка стартера ВАЗ 2107

    Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

    Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

    Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

    Установить силовой и управляющий провод, затянуть гайки крепления клемм.

    Прикрутить опору жгута проводов стартера.

    Установить аккумулятор, подключить к нему клеммы.

    Установить (при наличии) грязезащитный щиток.

    Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

    Источник: http://sis26.ru/kak-snjat-starter-vaz-2107-bez-jamy/

    Замена стартера на ВАЗ 2107 (фото и видео): пошаговая инструкция

    В процессе эксплуатации машины происходит износ механизма, что обеспечивает запуск двигателя. Замена вышедшего из строя стартера или его ремонт на автомобиле ВАЗ 2107 является достаточно сложной операцией, требующей определенных навыков. Агрегат установлен на правой стороне двигателя по ходу движения. Стартер оснащен втягивающим реле, которое приводит в действие обгонную муфту.

    Наиболее частые причины отказа пускового устройства двигателя:

    1. выход из строя бендикса;
    2. большая выработка подшипников скольжения – бронзовых втулок;
    3. короткое замыкание в обмотках ротора или статора;
    4. износ щеток и токоведущего коллектора.

    Квалифицированная замена неисправных деталей в стартере позволит восстановить его работоспособность.

    Подготовка к ремонту и демонтаж устройства

    Работы удобнее проводить в специально оборудованном помещении – гаражном боксе.

    ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника.

    В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

    Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

    1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
    2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
    3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
    4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

    На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

    Ремонт механизма и установка

    После демонтажа стартера с автомобиля производим его разборку, и произвести дефектацию узлов. Особое внимание уделяется состоянию бендикса и втулок подшипника скольжения, для осмотра нужно разобрать корпус. Аккуратно вынимаем из гнезд щетки и очищаем коллектор от загрязнений. Собираем устройство и проверяем его работоспособность при помощи аккумулятора.

    Установка механизма запуска двигателя ВАЗ 2107 производится в порядке обратном снятию. Если в ходе испытаний выявлено, что стартер не подлежит восстановлению, производится замена его новым.

    Если на машине установлен инжектор после подключения аккумулятора потребуется некоторое время для создания необходимого давления в бензопроводе.

    Запуск двигателя следует производить только после прекращения работы насоса.

    Источник: https://7vaz.ru/remont/zamena-startera.html

    Снятие и замена стартера на ВАЗ 2107 – пошаговая инструкция — Как отремонтировать ВАЗ

    Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней – ВАЗ 2107.

    Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание.

    ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

    Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

    Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

    Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка вместо привычного карбюратора.

    Остальное – классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять , остаётся актуальным вопросом.

    Снятие стартера ВАЗ 2107 в гараже, своими руками

    Видео пособие по ремонту стартера

    Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

    Неудобное расположение – это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

    ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

    • для начала снимается крышка и отсоединяется клемма «массы»;
    • снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
    • для удобства снимается аккумуляторная батарея с опорой;
    • откручивается зажим жгута проводов, ведущих к стартеру;
    • откручиваются и снимаются провода с ;
    • отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

    На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

    Самостоятельная замена стартера ВАЗ 2107

    Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

    Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

    • перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
    • стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
    • устанавливаются клеммы проводов и затягиваются гайки;
    • устанавливаются и закрепляются опоры жгута проводов;
    • прикручивается опора аккумулятора, батарея ставится на место;
    • подключаются клеммы аккумулятора, закрывается защитная крышка;
    • проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

    Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка.

    Источник: http://PortalVAZ.ru/snyatie-i-zamena-startera-na-vaz-2107-poshagovaya-instrukciya/

    Как снять стартер на ваз 2107

    ГлавнаяВаз 2110Как снять стартер на ваз 2107

    Неисправный стартер ВАЗ 2107 становится причиной того, что двигатель попросту перестает запускаться.

    В момент поворачивания ключа в замке зажигания замыкается электрическая цепь, однако сам стартер не срабатывает, поэтому коленчатому валу не передается усилие, и он попросту не прокручивается.

    Причин, почему это происходит, может быть множество, начиная от банального короткого замыкания в электрике авто, заканчивая выходом из строя обмотки ротора стартера или механическим износом щеток. Как правильно выполняется разборка и ремонт стартера ВАЗ 2107?

    Устройство стартера автомобиля ВАЗ 2107

    Устройство стартера ВАЗ 2107 в какой-то степени напоминает обыкновенный электрический двигатель. Основа конструкции — это так называемый башмак, который в действие приводится от ротора. Тот, в свою очередь, начинает прокручиваться при подаче на него напряжения в 12 В.

    Это так называемый редукторный стартер. За генерацию магнитного поля отвечает обыкновенный электромагнит, который состоит из медной изолированной обмотки, металлического сердечника и щеток.

    На автомобиле ВАЗ 21074 используется аналогичная схема, но применяется несколько иное крепление — по 3 болтам. Щетки передают напряжение на ротор. Они изнашиваются не только из-за силы трения, но и из-за высокой силы тока, которая генерируется катушкой.

    За подачу электричества и своевременное отключение башмака отвечает реле включения стартера, располагающееся с ним в едином корпусе.

    Принцип работы классического стартера на ВАЗ 2107 крайне простой: устройство подсоединено к коленчатому валу. При подаче напряжения на ротор он раскручивает и проворачивает кулаки.

    В итоге мотор запускается, после чего питание на свечи подается уже от генератора, а не от аккумуляторной батареи.

    При аварийном запуске двигателя используется аналогичная схема — искусственное прокручивание коленчатого вала.

    Далеко не всегда двигатель не запускается из-за неисправного стартера. Вполне возможно, что проблема таится в проводке. Поэтому первым делом изучается схема подключения стартера и вся подводная проводка на наличие обрыва. Если такой обнаружен, участок придется заменить. Вместе с этим желательно проверить и работу предохранителя (он находится с левой стороны капота).

    Также нужно упомянуть, что в некоторых моделях стартеров устанавливается защита — это дополнительное реле, которое автоматически отключает тяговое и предотвращает подачу электричества от аккумулятора уже тогда, когда двигатель работает. В заводской комплектации такие не были предусмотрены, но многие их устанавливают уже после определенного периода эксплуатации.

    Поиск неисправности стартера ВАЗ 2107

    Ремонт стартера «семерки» по большей части подразумевает замену изношенных компонентов и деталей. Среди таких могут быть якорь, обмотка, щетки, реле включения стартера, статор. Самое сложное — это диагностика поломки. Специалисты рекомендуют начинать с проверки цепи замыкания. Для этого понадобится обыкновенный мультиметр с функцией прозвонки электрических цепей.

    Чтобы снять стартер, достаточно открутить болты, на которых он держится. Сделать это можно только на эстакаде. В экстренных случаях можно просто пролезть под капот. Первым делом отсоединяются провода, которые подходят к реле. Естественно, что перед этим нужно снять минусовую клемму с аккумулятора, чтобы предотвратить короткое замыкание.

    После того как выполнено снятие стартера ВАЗ, можно приступить к его разборке. Первым делом раскручивается реле, после чего — зажимные шпильки. Далее снимается нос, а затем извлекается втягивающее реле стартера. Там, кстати, расположена медная пластина.

    Ее обязательно нужно очистить от гари и смазать силиконовым маслом (в месте крепления). После извлечения якоря с обмоткой можно снимать и щетки. При необходимости они заменяются.

    Если ресурс еще не использован, то достаточно будет просто очистить от гари и установить обратно на место.

    Если не работает реле стартера ВАЗ, то его без проблем можно заменить на новое. Благо такие продаются практически в каждом магазине автомобильных запчастей. Если он неисправен, при попытке его провернуть с зажатыми клеммами мультиметра не выполняется прозвонка. Ремонтировать его бессмысленно, поэтому просто меняют.

    Если нужно поменять якорь, то следует учитывать, что после этого в течение нескольких дней выполняется так называемая притирка.

    Стартер может работать нестабильно, но это нормально. В крайнем случае снимите кожух башмака и смажьте там все солидолом (а лучше силиконовой смазкой).

    При диагностике стартера мультиметром нужно учитывать следующее:

    • провода обязательно должны быть отсоединены;
    • минус — это корпус самого стартера;
    • на ВАЗ 2107 инжектор стартер отличается только креплением;
    • обмотку якоря следует проверять на наличие сопротивления.

    Обслуживание стартера ВАЗ 2107

    Редукторный стартер, как и любой другой компонент автомобиля, требует к себе определенного ухода. В данном случае это разборка, замена изношенных комплектующих, смазка шестерней и удаление нагара с медной пластины, щеток, самого якоря.

    Даже после извлечения сердечника стартера нужно проверить нормальное проворачивание шестерней по оси. Для этого разбираем ограничитель и обгонную муфту (она идет в сборе с шестерней привода) и визуально оцениваем их работоспособность.

    Нужно обратить внимание и на стопорное кольцо — оно может быть повреждено или сколото.

    Конечно, новый стартер для ВАЗ 2107 стоит относительно недорого. Но если есть возможность его отремонтировать, почему бы этим не воспользоваться? Это не только сэкономит деньги, но и позволит более детально разобраться в механике работы автомобиля.

    korchim.ru

    Стартер ВАЗ 2107: основные причины неисправности

    Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

    Источник: http://www.allanda-auto.ru/vaz-2110/kak-snyat-starter-na-vaz-2107.html

    Ремонт стартера ВАЗ 2107 — инструкция

    Вид стартера ваз 2107

    Зачастую в автомобилях ВАЗ  из строя выходит стартер. В данной статье мы и расскажем о том, что приводит к таким неисправностям , как их определит и устранить.

    Стартера, применяемые производителем для установки на ВАЗ 2107, могут быть разных типов и незначительно отличаться конструктивно. При этом принцип их работы, конечно же, не меняется.

    Этот механизм вырабатывает постоянный ток и создаёт крутящий момент, необходимый для вращения коленвала.

    Из чего состоит стартер

    Чтобы делать ремонт любой детали, надо знать ее устройство и принцип работы:

    • Корпус;
    •  Якорь;
    •  Привод;
    •  щёток и реле, подключение к которому производится с помощью контактных болтов. Это – конструктивные элементы, каждый из которых состоит из отдельных запчастей, которые можно заменить при необходимости.

    У автомобиля ВАЗ 2107 ремонт стартера своими руками произвести несложно. Главное правильно определить причину поломки.

    Вся работа с чего то начинается. И эта не исключение.
    Для начала следует понять, что не исправно и только после этого думать, что можно сделать, и как устранить неисправность.

    Поиск неисправности

    Чтобы правильно определить  сначала надо подумать и  посмотреть в чем может заключаться причина неполадки:

    • Если, после поворота ключа в замке зажигания, двигатель не заводится, проверяем лампочки на табло. Потухшие, или слабо горящие и притухающие лампочки говорят о неисправности в аккумуляторе: он разрядился, или плохо затянуты клеммы.У каждого водителя в машине есть тестер, позволяющий проверить напряжение и ёмкость аккумулятора, не демонтируя его.
    • Если же аккумулятор здесь ни при чём, нужно проверить положение переключателя скоростей и, при необходимости, поставить его в положение «P».
    • Далее нужно выяснить, а доходит ли вообще питание до стартера от замка зажигания?

    Такая работа может быть выполнена двумя способами:

    • 1 способ: — берётся медный провод сечением 2.5 мм2 и вставляется в открытый разъём. Один конец к клемме аккумулятора, а другой – к стартеру.Таким образом, имитируется зажигание.
    • 2 способ: — здесь нужно два человека: один поворачивает ключ в замке зажигания, а второй контрольным щупом дотрагивается до кончика провода, идущего от разгрузочного реле. Если при этом загорается контрольная лампочка, значит ни в замке зажигания, ни в реле нет никаких повреждений.

    Причины неисправности

    Всякая деталь может выйти из строя. Но мало ее просто сделать. Надо еще и выяснить, что привело е неисправности и не допустить этого вновь. Ведь причина может быть не в самой детали, а к примеру неисправность может быть скрыта в цепи, которая находится еще до нее.

    Давайте подумаем над причинами неисправности. Которых может быть несколько:

    • Одной из причин может являться износ щёток коллектора, их неплотное прилегание. В таком случае проверяется, насколько свободно они перемещаются в щёткодержателе.Цена новой щётки невысока, водители чаще предпочитают их просто заменить.
    • Часто причина неисправности стартера заключается в реле: перегорает обмотка или подгорают контакты. Иногда коррозия якоря становится причиной его заклинивания.В случае, когда при запуске двигателя, вместе с маховиком вращается и стартер, тоже «виновато» реле. Эти н

    Инструкции по тестированию автомобильных аккумуляторов

    Согласно последним исследованиям Немецкого автомобильного клуба ADAC, в 2017 году около 40% поломок были вызваны аккумулятором. Причины тому - возросшая электрификация автомобилей. В наши дни к аккумуляторной батарее предъявляются повышенные требования - до 150 потребителей электроэнергии и автоматическая система старт-стоп в современных автомобилях требуют достаточной мощности. Поэтому рекомендуется регулярно проверять аккумулятор в специализированной мастерской, чтобы обнаружить неминуемый выход аккумулятора из строя до того, как произойдет окончательная поломка.

    Правильная проверка состояния аккумулятора специализированными мастерскими

    Основные принципы:

    Испытание обычной аккумуляторной батареи с жидким электролитом:

    Измерительный прибор, который может измерять только степень заряда аккумулятора, подходит для проверки обычного автомобильного аккумулятора. В идеальном случае мультиметром измеряется напряжение холостого хода около 12,8 В. Если напряжение упадет ниже 12,4 В, аккумулятор необходимо как можно скорее зарядить.Постоянный низкий заряд приводит к повреждению аккумулятора из-за сульфатации.

    Поскольку основная нагрузка на обычную стартерную аккумуляторную батарею возникает из-за процесса запуска, и после зарядки от генератора нет дальнейшей разрядки, в этом случае решающим является ток холодного запуска. Из-за старения и износа емкость батареи по выдаче высоких токов постепенно уменьшается. Кроме того, чем ниже заряд (определяемый путем измерения напряжения холостого хода), тем меньше возможный ток, который может подаваться во время процесса запуска.

    Тестирование старт-стопной батареи:

    При тестировании старт-стопной батареи важно не только состояние заряда (также известное как «SOC»), но также состояние здоровья («SOH») батареи.

    В то время как SOC можно просто определить с помощью измерения напряжения, для проверки SOH требуется сложная процедура тестирования, чтобы сделать достоверное заявление о состоянии батареи. Среди прочего, определение SOH принимает во внимание способность холодного пуска (CCA), остаточную емкость (Ah) и прием заряда (CA).

    Так же, как автомобильные технологии продолжали развиваться на протяжении многих лет, аккумуляторы с новыми технологиями, такими как AGM или EFB, также развивались дальше. Для получения надежных результатов испытаний, особенно в отношении SOH, важно использовать современные испытательные устройства, адаптированные для новых технологий батарей.

    Пошаговое тестирование батареи:


    (Обратите внимание на информацию от производителя устройства.)

    • Подключите тестер аккумуляторной батареи к клеммам аккумуляторной батареи, чтобы определить состояние заряда и внутреннее сопротивление.В принципе: подключите красный кабель к положительной клемме, а черный кабель к отрицательной клемме. Последовательность подключения и отключения не имеет значения.
      Для подключения испытательного устройства к аккумуляторной батарее, которая находится в багажнике или салоне автомобиля, должны использоваться находящиеся там клеммы аккумуляторной батареи, а не контакты вспомогательного устройства запуска двигателя в моторном отсеке, поскольку сопротивление кабеля, установленного в транспортном средстве. повлияет на измерение.
    • Для подключения испытательного устройства к аккумулятору, который находится в багажнике или салоне автомобиля.Подключайте к клеммам аккумулятора на аккумуляторе, а не к контактам средства запуска двигателя в моторном отсеке, так как сопротивление кабеля, установленного в автомобиле, будет влиять на измерение.
    • Установите тестер аккумулятора на правильный тип аккумулятора: стартерный аккумулятор, гелевый аккумулятор, аккумулятор EFB или AGM. Устройство использует свой алгоритм тестирования для каждого типа батареи, поэтому неправильная настройка приведет к неверному результату измерения. Кроме того, для некоторых тестовых устройств важно знать, проводится ли тест на аккумуляторе, установленном в транспортном средстве, или он находится вне транспортного средства.
    • Введите в устройство заявленный ток холодного пуска аккумулятора, включая используемый метод измерения. Общие стандарты - DIN, EN, IEC, JIS и SAE. Подробную информацию о стандарте тестирования можно найти после сведений о токе холодного пуска на этикетке батареи.
    • Затем тестирующее устройство автоматически выполняет тест и выдает результат.

    Правильная интерпретация результатов теста? Как это сделать!

    Кстати…

    Чтобы получить правильные результаты при измерении проводимости, незадолго до измерения необходимо включить потребитель, например фару.Это снимает любое поверхностное натяжение перед измерением.

    Руководство по тестированию батарей (скачать PDF)

    Стеклоподъемники на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 своими руками

    Стеклоподъемник с электроприводом - одно из самых полезных изобретений конца ХХ века. И если раньше подобные устройства устанавливались исключительно на дорогие иномарки, то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если с подбором стеклоподъемника особых проблем не возникнет, то при установке можно сильно запутаться.Итак, как правильно смонтировать окна на ВАЗ 2107? Об этом читайте в нашем рассказе.

    Несколько слов о механизме устройства

    В целом стеклоподъемник не такая уж сложная деталь, как кажется на первый взгляд. В его конструкцию входит всего несколько компонентов.

    На фото № 1 (схема стеклоподъемника ВАЗ 2107) мы видим, что штатный стеклоподъемник состоит из таких конструктивных элементов как:

    • 1,2 - ручка и накладка ручки стеклоподъемника. .
    • 3 - розетка прибора.
    • 4 - механизм подъема окон.
    • 5 - ролики верхние.
    • 6 - винты крепления прижимных пластин.
    • 7 - тарелки.
    • 8 - скоба опускного окна.
    • 9 - стекло.
    • 10 - трос.
    • 11 - ролик нижний.
    • 12 - болты.
    • 13 - натяжной ролик.

    Разновидности

    На данный момент существует всего два типа стекол для автомобилей:

    Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и наиболее востребованным на российском рынке.Тросовые стеклоподъемники представляют собой мотор с шестеренкой и катушкой. Последний наматывается специальным тросом, приводящим в движение верхний барабан. В свою очередь, он соединяется через прорези со штатным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 такого рода не требует особых навыков, знаний и знаний. Благодаря этому поменять этот механизм сможет даже начинающий автомобилист.

    О конструкции устройства

    Конструкция реечных аналогов существенно отличается от тросовых, а принцип их действия напоминает действие рулевой рейки в автомобиле.У этого типа стеклоподъемников легко перемещать подъемный механизм, поэтому они больше подходят для работы с плотными стеклами.

    Как работают реечные стеклоподъемники на ВАЗ 2107?

    Что касается принципа работы данного устройства, то «Семерка» в этом плане практически не отличается от других моделей семейства ВАЗ и других иномарок, где на электроприводе используются подъемные механизмы. А стеклоподъемники работают только при включенном зажигании в системе автомобиля.Если вынуть ключ из замка зажигания, то стекло можно будет только поднять.

    Основную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно это устройство закрывает все замки на дверях при включенной охранной сигнализации и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

    Что самое интересное, по окончании работы контроллер совершенно не поглощает энергию от аккумулятора, переходя в режим ожидания.При необходимости этот агрегат автоматически подает ток на механизм ESP.

    Также указанное устройство контролирует работу редуктора, а именно отслеживает количество его оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, и соответственно аккумулятор дольше заряжается.

    Кстати, в некоторых моделях электростеклоподъемников есть доводчик, управляющий только двумя окнами, а поскольку модель ВАЗ 2107 - четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна.Но опять же, все зависит от конкретной модели ESP.

    Установка стеклоподъемника на ВАЗ 2107 - подготовка инструментов

    В процессе работы нам потребуются такие материалы и инструменты как:

    1. Крестовая и минусовая отвертка.
    2. Торцевой ключ на 8 и 10 миллиметров.
    3. Малярный скотч.
    4. Кусок металлической проволоки длиной около 100 сантиметров.

    Начало работы

    Подготовив все необходимые инструменты, в первую очередь отключите массу от аккумулятора.После того, как автомобиль полностью отключил электропитание, демонтируйте дверь и демонтируйте старый тросовый механизм. На его место установите новый. Сразу нужно убедиться в его работоспособности. Убедившись в исправности троса, подтяните гайки механизма и зафиксируйте проволокой. Это нужно для того, чтобы во время установки кабель не запутался. Никакой практической пользы стеклоподъемнику провод не приносит, поэтому по окончании работы его можно будет снять. Также следует отметить, что трос устанавливается по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя - к верхнему ролику.

    Как установить стеклоподъемники на WHA2107? Верхний валик нам не будет виден, поэтому, чтобы надеть на него трос, нужно произвести ряд кропотливых работ. Сначала делается разомкнутая петля на верхнем конце кабеля. Далее она поднимается через дверной проем на верхний валик, который нам пока недоступен. В этом случае, чтобы зацепить валик, нужно несколько раз переместить петлю в разные стороны, после чего затянуть. Так что можно качественно исправить на месте.

    На следующем этапе трос, который был успешно зацеплен за ролик, надевают на понижающую передачу, а затем сбоку, регулируя натяжение.Помните, что деталь нельзя затягивать слишком сильно, но и она не должна находиться в ослабленном, болтающемся положении. Как вы думаете, стеклоподъемники на ВАЗ 2107 установлены? Рано радоваться, господа!

    Потом к стеклу крепится кабель. Если первый начинает издавать скрипящий звук, возможно, придется отрегулировать его снова. В этом случае ветки кабеля меняются местами - верхняя переносится вниз, а нижняя поднимается. В результате должен уйти надоедливый писк.

    На данном этапе установка стеклоподъемника на ВАЗ2107 успешно завершена. Теперь осталось сделать мелочь: подтянуть гайки натяжного ролика и корпуса, смазать трос и соединения литолом и собрать дверь в обратном порядке.

    Итак, мы выяснили, как устроены стеклоподъемники на ВАЗ 2107, а также как их полностью заменяют. Смей!

    Стартер ВАЗ-2107: цена за

    В нашем магазине на воде, начинается двигатель ВАЗ-2107, который не может быть подобным.Ve skutečnosti jsou všechny chyby v této jednotce stejné u všech stroj. Дизайн startérů je stejný, bez ohledu na to, zda je "Lada" nebo "Toyota". Mohou existovat malé rozdíly v konstrukci, které na první pohled obecně nejsou příliš nápadné. Ale co když startér odmítl? První rozhodnutí, které může přijít na mysl, je posunout auto a začít ho tak. Ale tentokrát, maximálně dva, nebudete motoru pokaždé tak těžkou cestou! Proto v článku budeme uvažovat o konstrukci startéru, jeho hlavních poruchách a metodách jejich odstranění.

    Pro co je стартер?

    Jedná se o elektrický vůz, který je zapotřebí k nastartování motoru automotivebilu.

    Стартер ВАЗ-2107 имеет специальную конструкцию электрического двигателя с высокой мощностью. Funguje to takto:

    1. idič zapne zapalování a otočí klíč do krajní polohy.
    2. Relé je zapnuté a napájecí zdroj cívky navíječe.
    3. Při současném uzavření výkonových kontaktů a pohybu ozubeného kola v extrémní poloze se zapojí s korunkou setrvačníku.
    4. Elektrický motor otáčí klikový hřídel motoru.

    V takovém případě jsou všechna ostatní zařízení, která se podílejí na provozu spalovacího motoru. Na všechna zapalovací svíčka se aplikuje vysoké napětí, palivová směs se vstřikuje do spalovacích komor, motor se spustí a začne pracovat.

    Hlavní spouštěcí poruchy

    Mezi hlavní poruchy, při kterých je třeba opravit startér VAZ-2107 nebo jej vyměnit, můžeme rozlišit:

    1. Раскладной механизм навигации.
    2. Ztráta spojky.
    3. Vymazání měděných grafitových kartáčů.
    4. Розбиты, значения, механические средства защиты данных, статора не ротора.
    5. Zničení zubů na koruně setrvačníku.

    Je třeba poznamenat, že nekteré poruchy vedou k tomu, že startér odmítá vůbec фунговат. Existují však některé poruchy, pro které může jednotka stále фунговат, эль с jakýmikoli omezeními. Напржиклад в případě částečného zničení přeplňovací spojky lze pozorovat, jak spouštěč otáčí klikový hřídel ve výstřižcích.Подобная симптоматика и значительный зуб на корню сетрвачника.

    Jak pochopit, že startér se stal nepoužitelným

    Nyní hovoříme o tom, jak pochopit, že zařízení je vadné a potřebuje opravu? Existují takové známky selhání:

    1. Při startu rotoru startéru nebo po nastartování vozidla se objeví krize. Toto je první známka toho, že se Bendix začíná rozpadat.
    2. Startér VAZ-2107 neotáčí klikový hřídel, и když se rotor otáčí a poměrně rychle. To je známka toho, že spojka proti překročení spadla do havarijního stavu.Je třeba ho měnit pouze v sestavě s bendixem.
    3. Hřmění je slyšet, startér se otáčí, ale klikový hřídel se neotočí. Можна, кдyж тpочу zatlačíte vůz, zuby uchopí a motor se spustí. Důvod spočívá v tom, že zuby na setrvačníku byly vymazány.
    4. Startér nevykazuje žádné známky života - závada musí být vyhledána v zámku zapalování, stejně jako v řetězci navíječe. Больше не нужно делать стартовое реле ВАЗ-2107 после того, как вы его остановите.

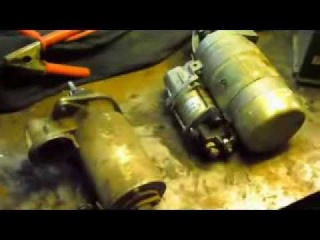

    Сейчас это изображение на исправном стартовом механизме на модели ВАЗ-2107.

    Jak odstranit starter vlastními silami?

    Abyste mohli provést výměnu startéru ВАЗ-2107 nebo jeho opravu, je nutné jej úplně vyjmout.

    К тому времени, чтобы получить доступ к клику, про 13 а 10. По адресу:

    1. Klíč про 10 одних материалов, чтобы получить доступ к батарее. Это может быть больше, больше воды, чем вода, вода, вода, вода, вода, вода, вода, аккумулятор, автомобиль, стартовое реле ВАЗ-2107.
    2. Odšroubujte matici, která zajišťuje kladný vodič na relé navíječe.
    3. Odpojte napájecí kabel od cívky vysílače.
    4. Demontujte tři upevňovací šrouby skříně startéru na blok spojky. Chcete-li odšroubovat spodní část, musíte použít koncovou hlavu, západku a kardan s prodloužením. Pokud se ale dostanete na místo, kde se připojíte, můžete pracovat s klíčovým klíčem. Je pravda, že musíte otočit o čtvrt otáčky, nebo dokonce méně.
    5. Demontujte startér.

    Jak jste pochopili, veškeré práce se budou provádět v těsné blízkosti výfukového potrubí, takže nejdříve počkejte, až motor zcela vychladne.

    Демонстрация и запуск двигателя

    Новый двигатель автомобиля ВАЗ-2107, владелец руки. Откройте для себя снадне, здание будет потржебовать на нейбезнейши, жадне специальные стаховаки и услуги: šroubovák, kleště, klíč pro 10. Jinými slovéži, co.

    Простые способы проверить напряжение аккумулятора (пошаговые инструкции)

    меню звонок текст поиск
    • Найти автомобиль
      • Новый
      • б / у
      • Внедорожники
      • Грузовики
      • Автомобили
      • Менее 15 тысяч долларов
      • Магазин Автодом
    • обслуживание
    • обслуживание
      • Обслуживание у нас
      • Книжная служба
      • Заказать Шины
      • Детали для заказа
      • Autobody
    • Финансы
    • Финансы
      • Подать заявку на финансирование
      • Финансовый процесс
      • Лизинг VS Финансирование
      • Калькулятор автокредита
      • F.A.Q.
    • Торговля
    • Торговля
      • Trade-In
      • Продайте нам свой автомобиль
    • Около
    • Около
      • Почему стоит выбрать Go Auto
      • Блог
      • Go Card
      • Служба поддержки клиентов
      • Персональные покупатели
      • Go дает обратно
      • Кто мы
      • Свяжитесь с нами
    • Карьера
    • Локации
      • Все
      • Эдмонтон и Район
      • Благородный олень
      • Калгари
      • Ванкувер и Район
      • Северная Альберта
      • СЗТ
      • Онтарио
      • Виннипег
    • Мой GO Логин
    • 780-777-7777
    • Местоположение
    • Войти
    • Поиск

    Go Auto Блог

    • Главная страница блога
    • Авто Новости
    • Советы по покупке
    • Финансирование / Страхование
    • Техническое обслуживание автомобилей
    • Акции
    Назад Техническое обслуживание автомобилей Жан-Пьер Дерошер .
    Стартер

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
