16 клапанный двигатель: Рождение «шеснаря»: как 16-клапанные двигатели ВАЗ дожили до наших дней

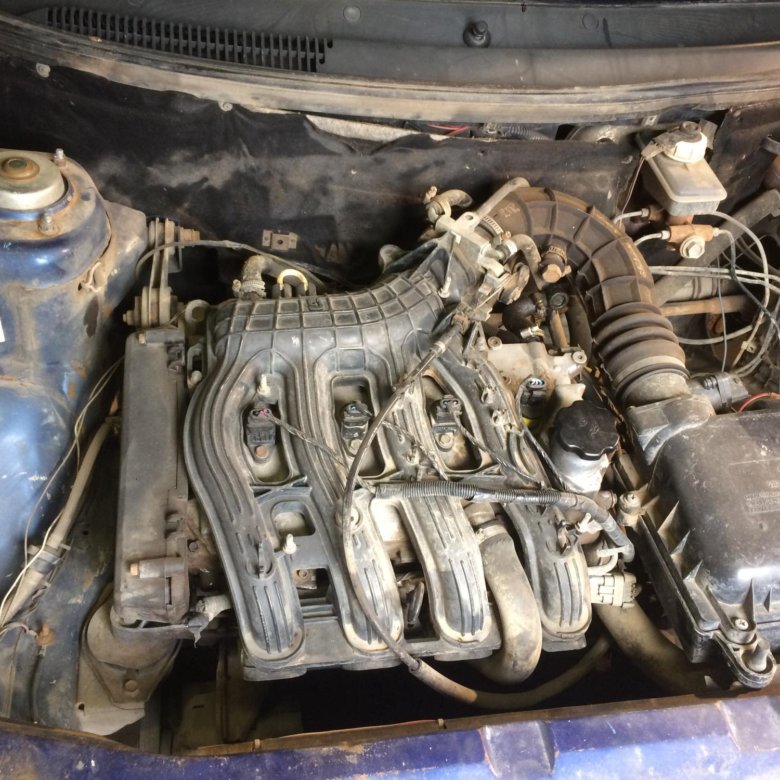

Преимущества 16 клапанного двигателя ВАЗ

Ни для кого давно не секрет, что все рекорды мощности двигателя ВАЗ достигнуты на двигателях с 16ти клапанными головками блока цилиндров. И не важно, атмосферный или турбированный двигатель — плюсов от установки 16ти клапанной головки гораздо больше, чем минусов. Двигатели с этой головкой блока могут получить гораздо большее наполнение цилиндров топливовоздушной смесью, что, само собой, ведет к увеличению мощности. Возьмем и сравним два двигателя ВАЗ с одинаковым объемом, но с разными головками блока. Двигатель ВАЗ объем 1500 кубическим сантиметров оснащенный 8ми клапанной головкой блока цилиндров выдает 77 лошадиных сил, а двигатель ВАЗ с таким же объемом, но оснащенный 16ти клапанной головкой блока выдает уже порядка 90 л.с.

Преимущества 16ти клапанного двигателя на этом не заканчиваются. За счет измененной формы камеры сгорания 16ти клапанный двигатель имеет более высокую детонационную стойкость, этот параметр очень важен в наше время, т.

к. топливо которое мы используем ежедневно оставляет желать лучшего. Еще одно немаловажное преимущество — это организация охлаждения двигателя. У 16ти клапанных двигателей система охлаждения работает гораздо лучше, а это — надежность самого двигателя. Помимо этих важных отличий есть и компоновочное отличие. У 16ти клапанного двигателя, в отличие от 8ми клапанного, разнесены впускной и выпускной тракты по разные стороны головки. Это облегчает установку геометрически правильных впускных и выпускных коллекторов тюнинг.

Если у вас все-таки установлен 8ми клапанный инжекторный двигатель ВАЗ, не стоит сразу бежать и покупать новый 16ти клапанный двигатель. Можно модифицировать ваш двигатель (сделать тюнинг двигателя) и оснастить его 16ти клапанной головкой блока цилиндров. Для этого потребуется разборка вашего двигателя. Давайте перечислим детали, которые не нужно будет менять.

1.  Блок цилиндров
2.  Вал коленчатый

3.   Насос масляный
4.  Маховик и сцепление
5.  Подводящая трубка тосола
6.  Масляный картер
7.  Термостат (можно оставить, но лучше установить улучшенный 2112)
8.  Дроссельный патрубок с датчиками
9.  Модуль зажигания
10. Датчик коленчатого вала
11. Датчик детонации
12. Датчик давления масла
13. Датчик температуры охлаждающей жидкости.
14. Топливные форсунки

Теперь посмотрим список запчастей, которые нам понадобятся для модернизации.

1.   ГБЦ 21126 в сборе.
2.   Кожух ГРМ
3.   Ролики ГРМ
4.   Ремень ГРМ 2112
5.   Водяной насос 2112
6.   Рампа топливная голая с трубкой
7.   Проводка форсунок
8.   Поршни 21124 82,0

9.   Пальцы поршневые 2110
10.  Стопорные кольца
11.  Болты гбц 2108 доработанные
12.   Ресивер впускной
13.  Прокладка выпускного коллектора
14.  Выпускной коллектор (паук 4-2-1)
15.  Прокладка ГБЦ доработанная
16.  Щуп масляный
17.  Сапун алюминиевый
18.  Шланг сапуна нижний (толстый) 2112
19.  Демпфер 2112
20.  Шкив коленчатого вала 2112
21.  Крышка клапанная 21126
22.  Шкивы ГРМ
25.  Свечи зажигания 2112
26.  Болт коленчатого вала
27.  Болты распределительного вала
28.  Шайбы болта распределительного вала
29.  Болты клапанной крышки
30.  Гайки роликов ГРМ
31.  Шайбы роликов ГРМ
32.  Дистанционные шайбы 4мм под ролики.
33.  Провода высоковольтные 2112
34.  Болты крепления кожуха грм.

При установке 16-ти клапанной головки вы столкнетесь с несколькими нюансами, про которые мы сейчас расскажем.

Болты, которые притягивают головку к блоку цилиндров, отличаются в 16-ти клапанном варианте от 8-ми клапанного длиной и диаметром.  А так как у нас блок цилиндров от одного двигателя, а головка от другого, то нам понадобятся модифицированные болты. Эти болты имеют диаметр как 8-ми клапанный болт, а длину — как 16-ти клапанный. Для того, чтобы эти болты могли пройти в отверстия крепления шестнадцати клапанной головки, они заранее рассверливаются. Помимо головки также при необходимости дорабатывается прокладка головки блока цилиндров, т.к. в ней отверстия под болты тоже могут быть маленькие (зависит от производителя и даты производства прокладки). Устанавливая модифицированные болты, вы сразу увеличиваете надежность своего двигателя.

Перед установкой самой головки блока цилиндров необходимо будет собрать сам блок цилиндров. Конструктив поршней 8ми и 16ти клапанных поршней отличается. Поэтому необходимо будет заменить и их. В некоторых более старых моторах с завода также были установлены шатуны старого образца. Отличие от новых в том, что поршневой палец запрессовывается в них, а все 16ти клапанные поршни адаптированы только под шатун нового образца. Поэтому, если у вас шатуны старого образца ВАЗ 2108, то их необходимо заменить на шатуны ВАЗ 2110.

После того, как вы соберет весь мотор, необходимо будет немного доработать проводку. Из-за того, что некоторые датчики немного смещены на 16ти клапанном моторе, нужно будет удлинить провода до них. Для того чтобы не попадать на дополнительные траты по замене блока управления двигателем, рекомендуется оставить старый модуль зажигания и подключить его к свечам зажигания посредством высоковольтных проводов ВАЗ 2112.

Также, чтобы сэкономить еще некоторое количество денег и получить дополнительный прирост мощности, рекомендуется установка сразу тюнинг выпускного коллектора (паука), т.к. он гораздо дешевле, чем стандартный 16ти клапанный коллектор с катализатором.

После всех этих доработок вам желательно отправиться к настройщику блоков управления двигателя и записать программу для правильной работы двигателя.

Установка 16 клапанного двигателя на ВАЗ 2107 и другие модели классик

На ВАЗ 2107 штатно устанавливались только 8-клапанные силовые агрегаты. Однако владельцы «семёрок» нередко самостоятельно производили замену на более мощные 16-клапанные двигатели. Как это правильно сделать и оправдывает ли цель средство?

Содержание

  • Двигатель на ВАЗ 2107

    • Восьмиклапанный двигатель

    • Шестнадцатиклапанный двигатель

      • Все преимущества 16-клапанного мотора для ВАЗ 2107

      • Недостатки установки

      • Видео: 16-клапанный мотор на «классику» — стоит того или нет?

  • Какие моторы можно поставить на ВАЗ «классику»

  • Как установить 16-клапанный двигатель на ВАЗ 2107

    • Процесс работы

    • Необходимые доработки

      • Переделка электрики

      • Тормозная система

      • Система охлаждения

Двигатель на ВАЗ 2107

На самом деле конструктивно и технически моторы на 8 и 16 клапанов различаются весьма серьёзно. Главным образом, отличия имеются в ГБЦ (головке блока цилиндра), ведь именно там фиксируются распредвалы автомобиля.

Восьмиклапанный двигатель

У мотора такой конструкции имеется всего один распределительный вал. Такая установка оптимальна для ВАЗ 2107, так как в отлаженном режиме контролирует систему впрыска топливовоздушной смеси и отводит ненужные выхлопы.

Восьмиклапанный мотор реализован следующим образом. В ГБЦ в каждом цилиндре имеются по два клапанных устройства: первый работает на впрыск смеси, второй — на выпуск отработанных газов. Открытие каждого из этих клапанов в каждом цилиндре производит именно распредвал. Валик состоит из нескольких металлических элементов и во время вращения давит на клапана.

Заводская комплектация ВАЗ 2107 — это ДВС с одним распредвалом

Шестнадцатиклапанный двигатель

Такие моторы характерны для более современных версий ВАЗ — например, для «Приоры» или «Калины». Конструкция 16-клапанного силового агрегата сложнее, чем у 8-клапанного за счёт наличия двух распредвалов, разведённых в разные стороны. Соответственно, и количество клапанов на цилиндрах увеличивается в два раза.

Благодаря такой компоновке каждый цилиндр имеет по два клапанника на впрыск и по два клапана на вывод газов. Автомобилю это даёт более высокую мощность и сокращение шума во время сгорания топливовоздушной смеси.

Более сложная компоновка позволяет увеличить мощность ДВС

Все преимущества 16-клапанного мотора для ВАЗ 2107

Установка более мощного 16-клапанного двигателя на «семёрку» даёт следующие преимущества:

  1. Повышение мощности силового агрегата как в обычных режимах езды, так и при разгоне и обгоне.
  2. Понижение шумовых эффектов при движении (это достигается засчёт установки вместе цепного ремня ГРМ резинового).
  3. Надёжность функционирования — более современные моторы обладают повышенным ресурсом и более продуманной конструкцией.
  4. Экологичность выбросов (в катализаторе устанавливается два лямбда-зонда).
Недостатки установки

Однако при всех плюсах замены 8-клапанного двигателя на 16-клапанный следует выделить и минусы. Традиционно водители говорят о трёх недостатках такой установки:

  1. Необходимость преобразований нескольких систем автомобиля: тормоза, электрооборудование, зажигание, сцепление.
  2. Дороговизна нового 16-клапанного двигателя.
  3. Переделка креплений под нужды нового мотора.

Таким образом, установка 16-клапанного двигателя на ВАЗ 2107 не считается простой процедурой. Потребуется не только опыт и специальные знания, но и правильная организация всего процесса работы, в котором не последнее значение имеет выбор подходящего силового агрегата.

Видео: 16-клапанный мотор на «классику» — стоит того или нет?

Какие моторы можно поставить на ВАЗ «классику»

ВАЗ 2107, безусловно, считается классикой отечественного автомобилестроения. Поэтому для этой модели «работают» те же правила, что и для всей «классической» линейки АвтоВАЗа.

Оптимальными вариантами для «семёрки» можно считать два мотора:

  • от «Лады Приоры»;
  • от ВАЗ 2112.

У этих 16-клапанных двигателей практически идентичные крепления, для монтажа потребуется совсем небольшая доработка. К тому же (что тоже важно) к этим моторам вполне подойдёт и действующая коробка переключения передач от ВАЗ 2107, тем самым водитель сэкономит время на монтаж КПП.

Силовой агрегат с более поздних моделей ВАЗ целесообразно брать с 2112 или «Приоры»

Да и покупка такого двигателя целесообразна уже б/у, что существенно сбережёт имеющийся бюджет. Однако подержаный мотор следует покупать у знакомых или у продавца, который может дать гарантию на свой товар.

Как установить 16-клапанный двигатель на ВАЗ 2107

Для начала следует хорошо подготовиться к процедуре:

Процесс работы

Если устанавливается мотор от ВАЗ 2112 или «Лады Приоры», то менять корзинку сцепления не потребуется, так как новый двигатель вполне комфортно будет себя чувствовать и со старым сцеплением.

В подкапотном пространстве машины не должно быть ничего лишнего

После выполнения всех подготовительных работ следует собственно установка 16-клапанного мотора на «семёрку»:

  1. В подкапотном пространстве установить подушки двигателя от «Нивы».

    Подушки от «Нивы» отлично подходят для установки 16-клапанного ДВС на «классику»

  2. На подушки положить 2 толстые шайбы для расположения мотора по уровню. Вполне возможно, что на «семёрке» потребуется увеличить количество шайб, поэтому нужно изначально измерить высоту нового мотора и всего навесного оборудования.
  3. Выполнить крепления «родной» КПП на три болта. Самый верхний левый болт не будет сходиться с отверстием коробки из-за установки шайб. Однако КПП прекрасно будет зафиксирована и на трёх креплениях.
  4. Установить стартер на место посадки.

    Стартер лучше взять от той модели мотора, которая устанавливается на ВАЗ 2107

  5. Крепление выходного коллектора с двумя лямбда-зондами произвести по аналогии с установкой «родного» коллектора от ВАЗ 2107.
  6. Протащить тросик сцепления и закрепить его к приводу заслонки дросселя.
  7. Установить «родные» помпу, генератор и прочее навесное оборудование — переделок не потребуется.

    После установки потребуется правильно (по меткам) натянуть ремень ГРМ

  8. Зафиксировать новый мотор на месте.

    Новый ДВС должен быть надёжно зафиксирован на подушках

  9. Выполнить подключение всех магистралей.
  10. Убедиться, что все метки и зарубки совпадают, что все патрубки и шланги надёжно загерметизированы.

    Важно не ошибиться с разъёмами и шлангами, иначе возможны повреждения мотора при запуске

Необходимые доработки

Однако на этом установка 16-клапанного двигателя не заканчивается. Потребуется выполнить ряд работ для совершенствования всей системы. И начинать лучше всего с электрики.

Переделка электрики

Для качественной работы нового силового агрегата придётся выполнить замену бензинового насоса. Можно взять этот механизм как с «Приоры», так и с «двенадцатой», а можно сэкономить и купить насос от инжекторной модели «семёрки». Бензонасос подключается по обычному алгоритму и не требует каких-либо переделок.

На ВАЗ 2107 мотор подключается всего тремя проводами. Новый же двигатель нуждается в качественно ином подключении. Первым делом необходимо будет выполнить следующие этапы работы:

  1. Установить блок управления мотором (например, от модели ВАЗ 2112).
  2. Подключить к нему все входящие в комплект датчики — провода следует тянуть по тем же местам, где они протянуты на ВАЗ 2107 (в некоторых случаях потребуется удлинение штатной проводки).

    Каждый датчик имеет разъём собственного цвета

  3. Для подключения «чека» на приборной панели установить светодиод и к нему подсоединить провод от блока управления.
  4. Произвести программирование ЭБУ (целесообразно это делать на базе автомастерской, если нет опыта в настройках электронного оборудования).

Рекомендуется выполнять все подключения и новообразования на ВАЗ 2107 так, как это выполнено на ВАЗ 2107 с инжекторным двигателем.

Тормозная система

Новый мотор обладает более высокими мощностными характеристиками, а это значит, что машина будет быстрее набирать скорость и медленнее тормозить. В связи с этим рекомендуется доработать и систему торможения на ВАЗ 2107. Для этого достаточно поменять главный цилиндр на более мощный, а также при необходимости и заменить все цилиндры, если они сильно изношены.

Система охлаждения

Как правило, имеющегося потенциала штатной системы охлаждения на «семёрке» достаточно для того, чтобы своевременно охлаждать новый мощный двигатель. Однако если мотор испытывает недостаток охлаждения, потребуется небольшая переделка: залить в расширительный бачок не тосол, а более качественный антифриз.

Таким образом, установка 16-клапанного мотора на ВАЗ 2107 — процедура сложная, так как требует не только значительных физических усилий, но ещё и продуманности действий. Главной же сложностью этой операции является подключение проводки и доработки системы.

  • Автор: Екатерина Ларина
