Двигатели ВАЗ-2112 16 клапанов: характеристики, 124 и 21120?

«Лада» десятого семейства в кузове «хэтчбек» – это модель ВАЗ-2112. Все авто этого семейства выпускались до 2009 года. Гамма двигателей включала в себя четыре варианта. Среди них, кстати, были два 8-клапанника. Дальше мы приводим характеристики 16-клапанных моторов, а двигатели с 8-ю клапанами внимания не заслуживают. График крутящего момента доказывает правильность этих слов. Итак, рассмотрим характеристики двигателей ВАЗ-2112 с четырьмя клапанами на цилиндр.

Два разных 16-клапанника разгоняют авто по-разному. Приводим видео с тест-драйвом.

Графики 16-ти клапанных двигателей — мощность и крутящий момент

Все двигатели «десятых хэтчбеков» по мощности упорядочились так: 21120, 21124, 21114 и 2111. Они развивают 93, 90, 81 и 77 «сил». На графике показано, как мощность зависит от оборотов.

Мощность, кВт

Два первых двигателя, 20-й и 124-й, являются 16-клапанными. Оба относятся к классу Евро-3.

Нормам Евро-4 отвечают моторы 21124 поздних лет выпуска. На них установлен улучшенный катализатор. Блок ЭБУ тоже устанавливался другой, обновлённый.

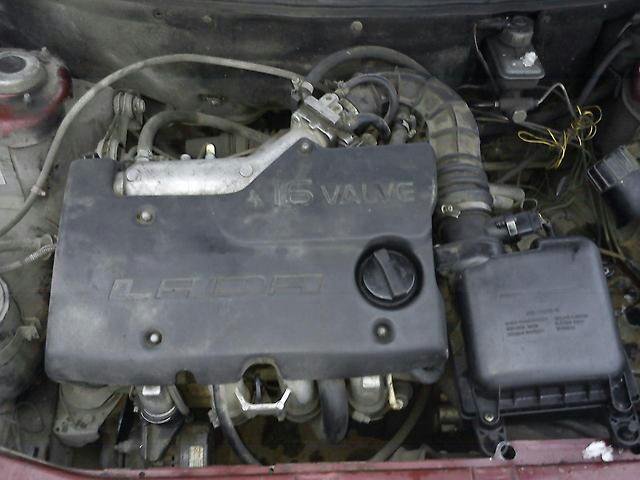

124 двигатель под капотом «двенашки»

В поршнях двигателей 124-й серии сделаны проточки под клапаны. Проще говоря, ДВС ВАЗ-21120 – втыковый (гнёт клапана в результате обрыва ремня ГРМ, потребуется замена клапанов, а дальше как повезёт), а 21124 – не втыковый (не гнёт клапана). Оценим крутящий момент.

Момент сил, Н*м

Интереснее всего здесь выглядит мотор ВАЗ-21120. По «тяге на низах» он мало уступает 8-клапанникам.

Формальные характеристики

Приводим характеристики двух разных моторов:

• Модель ДВС: 21120/21124;
• Рабочий объём: 1,488/1,596 л;
• Степень сжатия: 10,5/10,3;
• Мощность: 93/90 л.с.;
• Обороты номинальной мощности: 5600/5000 об/мин;
• Наибольший крутящий момент: 140/131 Н*м;
• Рекомендуемое топливо: АИ-95/АИ-95;
• Экология: Евро-3/Евро-4 или Евро-3.

Чем степень сжатия ниже, тем более «всеядным» будет двигатель по отношению к топливу.

Некоторые выводы

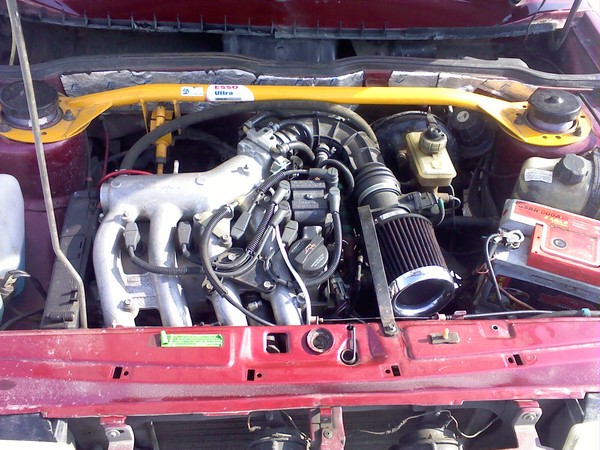

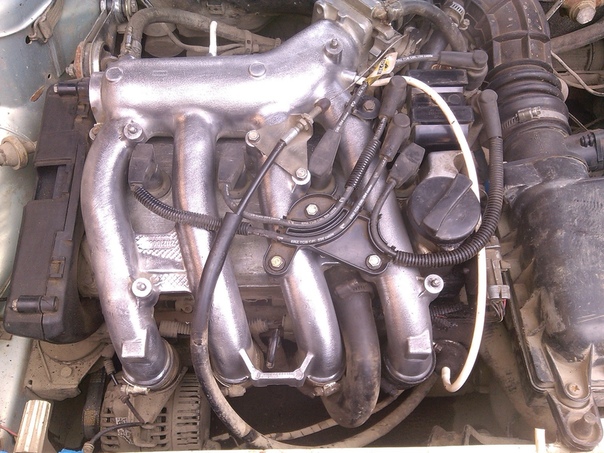

Стальной ресивер выглядит мощно и красиво

Все двигатели хэтчбеков ВАЗ-2112 по характеристикам отличаются, и отличия – существенны. Кажется, лучшим вариантом будет 16-клапанный 1,5-литровый мотор. Но у двигателя 21124 (1,6) есть свои преимущества:

• Номинальная мощность достигается при 5000 об/мин, а не при 5600;
• Обрыв ремня ГРМ не приводит к загибанию клапанов и их замене;
• Допустимо использовать 92-й бензин.

Любой мотор 21124 допускает переделку под Евро-4 либо соответствует этим нормам сразу.

Автомобиль редакции

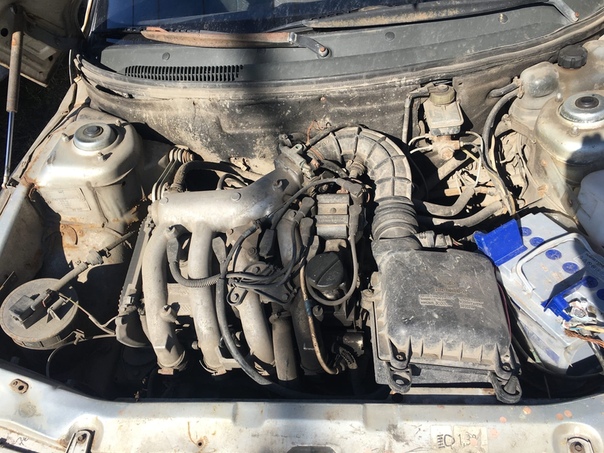

Внешний вид двигателя объёмом 1,5 л внушает уважение. Но если вспомнить о загибании клапанов, выбор становится сделать трудно. Стальной ресивер и красивый график – это ещё не всё.

Разные нюансы

Мотор 21124 – более современный, чем его собрат. На нём установлены свечи с индивидуальными катушками. Опытные мастера знают и о возможностях тюнинга характерных для мотора 21120 (например, установка турбины). В защиту последнего можно сказать следующее: ресурс двух рассматриваемых двигателей – примерно одинаков. После первых 120-ти тысяч 20-й мотор заслуживает оценку «4,5 из 5-ти».

На вторичном рынке двигатели ВАЗ-21120 и 21126 (Приора) ценятся почти одинаково. А вот агрегат ВАЗ-21124 находится в дефиците. Делайте выводы.

16-клапанные моторы ВАЗ: сравнение на видео

Что лучше 8 или 16 клапанный двигатель ВАЗ, плюсы минусы обслуживания мотора ДВС

Плюсы минусы обслуживания 8v и 16v клапанных ДВС.
Информация для автолюбителей.

Самой серьезной проблемой является поршневая группа, так как при обрыве ремня ГРМ, поршни встречаются с клапанами, что неминуемо ведет к дорогостоящему ремонту.
» Исходя из этого, самым слабым местом шеснадцатиклапанников является именно система ГРМ.

» Необходимо за ней следить: за самим ремнем, за роликами, за помпой, несмотря на то, что производитель дает гарантию на 180000 км километров пробега ремня.

Любой водитель должен знать, что лучше менять ремень ГРМ раз в 60000-70000 км пробега, а так же при покупке подержанного автомобиля.

8V ДВС:
»   Что касается 8 клаппаных ДВС, то главным их преимуществом является лучшая ремонтопригодность и легкость обслуживания.

Подводя итог: 16v более современный и дорогой двигатель, а 8v дешевый в обслуживании, но менее современный.

Специалист разобрал все плюсы и минусы 8-ми и 16-ти клапанных движков.

Подробный обзор. Различие 8v и 16v ДВС ВАЗ.

Отличия моторов с точки зрения взаимозаменяемости запчастей при переделках и тюнинге.
Смотрите это ВИДЕО.⇓ Все легко, просто, быстро.

  Руководство, описание, пошаговая инструкция.

10 лучших 16-клапанных классических моделей

В настоящее время автомобили с 16 клапанами настолько распространены, что производители даже не удосуживаются прикреплять специальный значок на задней панели, чтобы отметить этот факт. Наряду с «твин-кулачком» и «шестиступенчатой ​​коробкой передач», это стало еще одним нововведением, которое считается ничем не примечательным, чего и следовало ожидать, если вы хотите, чтобы ваш хэтчбек среднего класса мог конкурировать со всеми другими гонщиками на автомагистралях на рынке автопарков.

Но не рекомендуется упускать из виду это, потому что с учетом инноваций он все еще особенный.Увеличивая вдвое впускной и выпускной клапаны, вы увеличиваете компрессию и улучшаете эффективность сгорания. Двигатели становятся более частыми, а звук более мощным. Мощность и крутящий момент, а также экзотические качества наделяются ничем не примечательными двигателями.

Но 16-клапанные головки также обеспечивают реальную производительность. Вы получаете четырехцилиндровую экономию, и хотя они, как правило, делают изменения камбелта более критичными, они не угрожают расходам на обслуживание размера V8.

Следующие 10 автомобилей демонстрируют, что когда они приводятся в движение отличным двигателем, они поднимаются на превосходную территорию.В любом случае двигатель такой же знаковый, как и автомобиль. GTi. Спринт. VTEC. Т-Спарк. «Косси». — все они обязаны своим мастерством 16 жужжащим клапанам …

Citroen BX 16 клапанный

Citroen BX 4TC потерпел катастрофу в группе B, но, к счастью, материнская компания PSA также владеет Peugeot — и о 205 T16 можно сказать обратное. В 1987 году Citroen украл модифицированную версию 16-клапанной головки блока цилиндров от 205 T16, чтобы создать двигатель XU9 J4.

Performance был великолепен, и это был удобный семейный автомобиль в сочетании с гибкой гидропневматической подвеской Citroen.Использование панелей кузова из стекловолокна сделало его легче, чем его коллега по конюшне XU9 J4 — превосходный Peugeot 405 Mi16 — и, соответственно, быстрее.

Печатная реклама кричала: «16 СУПОВ!» (По-французски «клапаны» над ярко-красным образцом трепещущего гребня — не оставляя конкурентам никаких сомнений относительно того, как должен быть построен настоящий хот-хэтч.

Первоначально он назывался GTI 16V (а затем был переименован в 16 Valve) и продавался относительно хорошо, особенно в Великобритании. Но он установил шаблон для типичного французского хот-хэтча — легкий, непрочный, с отличной управляемостью — который сохраняется и по сей день.

Триумф Доломит Спринт

Революционный Dolomite Sprint был оснащен первым серийным 16-клапанным двигателем и был первым британцем, у которого легкосплавные диски стали стандартными. Его головка блока цилиндров получила награду Design Council и предлагалась с дополнительным дифференциалом повышенного трения. Мастерство гоночных автомобилей на треке и роскошь на дороге привели к появлению компактных седанов премиум-класса, которые Германия производит сегодня миллионами.

Какая жалость, что BL казался неспособным придать ему должное качество.С другой стороны, его стильный стареющий стиль 1960-х, замаскированный винилом и полосами 1970-х, продемонстрировал, насколько безденежным было его развитие, что сделало его достижения еще более заметными.

Люди забывают сейчас, но с Энди Роузом и Тони Дроном за рулем, Dolomite Sprints выиграли подряд титулы чемпиона Британских туристических автомобилей в 1974 и 1975 годах, были сильными лидерами до 1978 года и даже сумели закончить печально известный разрушение автомобилей 1974 года. Spa 24-Hours занимает пятое место в общем зачете.

Порше 944 С2

Поездка на Porsche 911 и 944 S2 1989 года выпуска подряд, и вы можете задаться вопросом, почему люди так сильно привязаны к старому автомобилю с задним расположением двигателя. 944 с коробкой передач, установленной сзади, намного лучше сбалансирован, и обещание превосходного сцепления с дорогой при ускорении на выходе из поворота или вдали от фонарей кажется неясным, чем можно похвастаться, когда 944 — такой послушный универсал. с большим пространством внутри и гораздо более приятным переключением передач. Затем вы сравниваете размер счетов в истории обслуживания и помните, что их время разгона до 100 км / ч равно шести секундам.

Превращение капризного, бесхарактерного 924-го в породистый Porsche почти полностью произошло благодаря четырехцилиндровому 16-клапанному двигателю, который стал одним из самых мощных — 3-цилиндровый.0 литров — и самый удобный в своем роде благодаря постоянному развитию на протяжении 1980-х годов. Сравните цены на 944 с ценами на 911 тогда, и это определенно не дешево. Но сейчас по цене менее 10 тысяч фунтов стерлингов, это выгодная сделка.

MGF

MGF был британским представителем возрождения доступных родстеров 1990-х годов, вызванного Mazda MX-5. Он также был одним из самых технически интригующих с его подвеской Hydragas и расположенным посередине двигателем, что удивительно, учитывая, что он был разработан с крошечным бюджетом.В результате MG пришлось творить чудеса с мусорным баком для запчастей. Результат был основан на перевернутых подрамниках Metro и приводился в действие двигателем, который должен был выполнять обязанности лимузина в Rover 75, заливать грязь в Land Rover Freelander и транспортные представители в 400.

Хотя 1,8-литровая серия K имеет заслуженную репутацию лопнувших прокладок головки блока цилиндров, она чувствовала себя как дома, установленную в MGF, особенно в форме VHPD (очень высокопроизводительная производная) мощностью 158 л.с.

сели и обратили внимание на эту компактную коробку с динамитом, и она продолжила обслуживание в Lotus Elise и Exige, Ariel Atom, GTM Libra, Caterham Seven и многих других.Принимая это во внимание, покупка MGF сегодня означает, что вы получите суп из сумасшедших треков 1990-х годов за настоящие карманные деньги.

Honda CR-X 1.6i VTEC

Автомобильная промышленность каждой страны наделяет свои хот-хэтчи определенными характеристиками. Французские машины хрупкие, но легкие и безумно быстрые. Итальянские люки добавляют изюминку дизайнерскому дому, и немцы сделают их тяжелее, но при этом увеличат мощность вдвое.

Японцы, с другой стороны, превратят что-то, в названии которого есть как минимум два отдельных акронима.Он не будет предлагать много крутящего момента, но, как японский спортивный мотоцикл, будет просто накапливать безжалостное количество мощности, когда вы приближаетесь к красной линии, которая может вызвать взрыв англосаксонского одинарного кулачка.

CR-X, возможно, пытался быть купе с его тесными задними сиденьями, но если у вас не было детей, по сравнению с ним Golf GTi казался универсалом Volvo. Низкий стремительный CR-X 1.6i VTEC 1989 года был первым признаком того, что хот-хэтч действительно может заменить спортивный автомобиль, а также нести кучу покупок.

Vauxhall Chevette HS / HSR

GM никогда официально не участвовал в автоспорте в течение 1970-х годов — он прибыл прямо из Детройта и был разработан для экономии денег. К счастью, столкнувшись с Ford Escort, купающимся в гламуре бесчисленных побед в ралли, Vauxhall решил проигнорировать это.

Боб Прайс сказал руководству GM, что HS означает «High Speed» и должен был стать ответом на Volkswagen Golf GTI, продаваемый как «ограниченный выпуск» из 400 экземпляров.На самом деле это была «Специальная омологация», любезно предоставленная Биллом Блайденстайном, и для участия в ралли Группы 4 требовалось 400 экземпляров.

Он отличался подвеской Opel Kadett GT / E, пятиступенчатой ​​коробкой передач Getrag, колесами от Chevrolet Vega и умным обвесом. Двигатель был особенным — 2,3-литровый Виктор с косой четверкой с новой 16-клапанной головкой блока цилиндров. К сожалению, несмотря на титулы чемпиона Великобритании по ралли в 1979 и 1981 годах, слияние дилерских центров Vauxhall и Opel по всей Европе год спустя решило судьбу этого замечательного автомобиля.

Ford Sierra RS Cosworth

Со времен Lotus Cortina и до кончины полноприводных раллийных эскортов Cosworth охотился на ничего не подозревающих Ford Ford среднего класса, превращая их в героев гонок и ралли. Хотя первой серийно производимой 16-клапанной головкой блока цилиндров Cosworth была BDA, которую можно найти в заднеприводных эскортах конкурентов, Sierra RS Cosworth 1986 года стала значительным шагом вперед. Почему? Потому что он объединил сдвоенные распредвалы, 16-клапанную головку и турбокомпрессор Garrett размером с мусорный бак на колесах.

Другие производители опасались комбинировать таким образом так много технологий высокой степени сжатия. 24-клапанный твин-турбо Maserati Biturbo оказался крайне ненадежным, а модель Saab 900 Turbo 16S была настроена на плавный крутящий момент, но Sierra была вооружена всемогущими характеристиками мощностью 200 л.с. Он зарекомендовал себя, участвуя в чемпионатах по гоночным автомобилям по всему миру, пока правила Группы А не были изменены, чтобы исключить его и установить шаблон для каждого последующего высокотехнологичного японского подражателя.

Lotus Elite Тип 75

В отличие от многих производителей автомобилей высокого класса, энергетический кризис 1973 года не особенно сильно ударил по Lotus — фактически, он сыграл ей на руку.Покупатели начали отказываться от своих больших, тяжелых автомобилей GT с крутым фасадом и вместо этого остановились на элегантном четырехцилиндровом Elite. Он обещал сопоставимую производительность от чемпиона Формулы 1 в сочетании с показателями экономичности в районе 20 сантиметров, а не с низким уровнем подросткового возраста, который можно было бы получить от Jensen Interceptor или Jaguar E-type V12. Хотя ненадежность доказала свою гибель в среднесрочной перспективе, Elite пользовалась кратким периодом популярности, и пример легендарного юмориста Дэйва Аллена даже появился в его комедийном шоу BBC1.

Это был первый Lotus, оснащенный двигателем, полностью произведенным в Hethel и отражающим чистокровные амбиции Колина Чепмена, и он хорошо зарекомендовал себя как в соревнованиях на кузове европейского гоночного автомобиля Type 62S, так и на дороге в Jensen-Healey. спортивная машина.

Тойота MR2 поворотный кулачок 16

В 1984 году спортивная машина выглядела мертвой. После нескольких лет критики MG Midget и B уступили место доработанному Austins, Triumph бесследно затонул, забрав с собой TR8 и Spitfire, а Fiat 124 Spider остался в нем всего за год.Осталось лишь несколько «старинных» автомобилей, часто в форме комплекта, и вся порода выглядела анахронизмом с их некачественными свистящими уплотнениями крыши и намеренно защищенными от атмосферных воздействий интерьерами в эпоху мягкого велюра, стереосистем с графическим эквалайзером и телефонов.

У Японии были другие идеи. Взглянув со стороны как на Fiat X1 / 9, так и на завоевавшие чемпионский титул автомобили Toyota Формулы-3 Рейнарда, инженеры Toyota оснастили 16-клапанный двигатель индукционной технологией, полученной непосредственно из трека.Результатом стало будущее спортивного автомобиля 1980-х годов — карманного суперкара. Позже появится новое поколение водителей, зацикленных на трек-днях. Неудивительно, что MG скопировал это …

Альф Ромео 155 16V TS

Alfa Romeo, казалось, поставила перед своим новым седаном 155 невыполнимую задачу. Ожидалось, что он не только последует за двигателем V6 с трансмиссией и двигателем Twin Spark с задним приводом 75 с передним водителем, отдаленно связанным с Fiat Tipo, но и обошелся без классического двухкамерного двигателя, который был в обслуживание с 1954 года Джульетта.

К счастью, босс Fiat Group Паоло Кантарелла нанял бывшего раллийного гения Lancia Джорджио Пианту для надзора за гоночной программой для автомобиля, которая могла бы развиваться параллельно с разработкой дорожных автомобилей, при этом две операции будут опираться на исследования друг друга.

В результате получился автомобиль, который, будучи новым, был тепло встречен, но быстро превратился в задумчивую, широко арочную омологацию с 2,2-поворотным рулевым управлением с блокировкой и блокировкой, асимметричными шинами шириной в ногу и, для Alfa, большим количеством серебряных изделий в кузове. кабинета, чем Бленхеймский дворец — модель получила титулы туристических автомобилей в Великобритании, Германии, Италии и Испании и многих других.В его основе был сложный новый двухклапанный 16-клапанный двигатель — с вдвое большим количеством свечей зажигания, которые большинство производителей сочли бы нормальными …

Двигатель Cadillac V-16: история, фотографии, характеристики

По мере того, как 1920-е подходили к концу, автопроизводители стремились сделать свои продукты более мощными. Роскошные автомобили становились все больше и роскошнее, открывались скоростные шоссе, и автомобилисты хотели ездить быстрее. Cadillac, уже хорошо зарекомендовавший себя как роскошная марка, использовал двигатели V-8 с 1915 года; Фактически, это был первый автопроизводитель, выпустивший успешный серийный V-8.Компания только что представила свой последний восьмицилиндровый двигатель для серии 341 1929 года, 5,6-литровый (341 кубический дюйм) двигатель, который развивал мощные 90 лошадиных сил, и 5,8-литровый (353 кубических сантиметра) двигатель мощностью 95 л. с. работает.

Тем не менее, V-8 было недостаточно для того, что Cadillac выпускал в 1930 году — флагманской модели, которая была на фут длиннее и более чем на полтонны тяжелее и, по оценкам главного инженера Уильяма Стрикленда, потребовала бы не менее 40 процент увеличения мощности.

Cadillac рассмотрел несколько вариантов увеличения выходной мощности.Нагнетатели считались слишком темпераментными гоночными аксессуарами. Добавление четвертой передачи к трансмиссии не дало бы достаточного реального увеличения. Инженеры Cadillac экспериментировали с различным расположением клапанов и головок, но обнаружили, что они не могут поднять среднее эффективное давление в двигателе, не жертвуя доработкой на низких оборотах.

Увеличение V-8 вызвало несколько проблем. Охлаждение двигателя — это одно, а плавность хода — другое: Duesenberg получал впечатляющую мощность от своей рядной восьмерки, но Стрикленд не думал, что он обеспечивает ту изысканность, которую ожидают клиенты Cadillac. Кроме того, более мощный V-8 потребовал бы новой трансмиссии и заднего моста. Cadillac только что представил свою инновационную синхронизирующую трансмиссию для 1929 года и был обеспокоен проблемами надежности и доработки новой коробки передач.

Ответом было добавить больше цилиндров — намного больше. Удвоение количества поршней означало, что Cadillac мог получить необходимую мощность с меньшим рабочим объемом цилиндра, чем V-8. Уменьшение диаметра диаметра и хода позволит использовать поршни и шатуны меньшего размера и меньшей массы, что, в свою очередь, снизит вибрацию и внутреннее напряжение, помогая обеспечить долговечность двигателя.Лучше всего, с точки зрения затрат, характеристики крутящего момента V-16 означали, что двигатель может быть соединен с существующей трансмиссией и ведущим мостом Cadillac.

Cadillac задумывал V-16 как двигатель высшего класса для автомобилей с ореолом и, как и некоторые другие производители автомобилей класса люкс, также разрабатывал двенадцатицилиндровый двигатель, который должен был появиться на рынке годом позже. У V-12 был больший диаметр цилиндра, чем у V-16, но он имел много общих деталей и технологий с более крупным двигателем. И V-12 служил другой цели: утечки в прессе о нем помогли сохранить V-16 в секрете не только от общественности, но и от сотрудников и поставщиков GM более низкого уровня.Многие чертежи имели штампы «Автобус» или «Coach», что наводило на мысль, что Cadillac выполнял инженерные работы для других подразделений General Motors. Когда в декабре 1929 года Cadillac запустил рекламную кампанию по V-16, публика и пресса были полностью застигнуты врасплох.

Этот монстр двигателя был приспособлен к монстру автомобиля. Новая модель, получившая название V-16, имела 148-дюймовую колесную базу (для сравнения, у нового Chevrolet Suburban 2021 года колесная база составляет 134.1 дюйм), который позже был увеличен до 154 дюймов. Автомобиль имел трехступенчатую синхронизированную трансмиссию с муфтой большего диаметра, чем автомобили V-8. Механические тормоза приводились в действие тросом и поддерживались вакуумным усилителем. (Общие сведения Двигатели не переходили на гидравлические тормоза до конца 1930-х годов.) Цены начинались с 5350 долларов (около 82000 долларов в долларах 2020 года) и могли превышать 9000 долларов (138000 долларов).

Сам двигатель V-16 представлял собой верхнеклапанный блок объемом 7,4 литра. (452 cid) с диаметром отверстия 3 дюйма и ходом поршня 4 дюйма.Угол V-образного сечения в 45 градусов был выбран из соображений посадки шасси и удобства обслуживания. Конструкции двигателей в то время обычно были составными, и V-16 состоял из двух блоков цилиндров V-8, прикрепленных болтами к картеру из алюминиевого сплава. Cadillac избегал рядных восьмицилиндровых двигателей из-за опасений по поводу гармонических колебаний с длинным коленчатым валом, но малый диаметр цилиндра означал, что V-16 был достаточно компактным — его кривошип с пятью подшипниками был на самом деле немного короче, чем у современного Pierce-Arrow V. -12.(На всякий случай «Кадиллак» снабдил пластинчатой ​​пружиной гармоническим балансиром.) У каждой группы был свой одноствольный восходящий карбюратор. Эстетика двигателя была столь же впечатляющей, как и его инженерия. Вся сантехника и проводка были скрыты, а двигатели были окрашены черной эмалью с хромированной отделкой и полированным алюминием.

Двигатель имел мощность 165 лошадиных сил при 3400 об / мин и был спроектирован для надежной работы при высокой на тот момент скорости 4000 об / мин. V-16 развивал 300 фунт-фут крутящего момента на холостом ходу, пиковый крутящий момент 320 фунт-фут при 1400 об / мин и более 300 фунт-фут от 400 до 2000 об / мин.Один британский журнал обнаружил, что автомобиль можно переключить на высшую передачу на скорости 2,5 миль в час и плавно разогнаться до максимальной скорости, которая, в зависимости от трансмиссии и установленного кузова, колебалась от 84 до 91 миль в час, а кузов родстера, как сообщается, разгонялся до 100 миль в час.

Лучшим атрибутом Cadillac V-16 была не столько мощность, сколько изысканность. Шум клапанного механизма был самой большой проблемой для двигателей с верхним расположением клапанов, поэтому Cadillac разработала первый в отрасли гидравлический регулятор зазора (хотя и другого типа, чем обычные гидравлические толкатели).По словам Кадиллака, двигатель работал настолько плавно и тихо, что на холостом ходу можно было слышать щелчки точек зажигания в трамблере. Рецензенты восхищались скоростью, спокойствием и плавностью хода автомобиля. С точки зрения производительности, Duesenberg Model J был единственным современным автомобилем, который мог превзойти его, а Duesey достиг своих превосходных скоростей за счет более низкого качества.

Продажи автомобиля Halo были на удивление высокими. К весне 1930 года автомобили поступили в дилерские центры, и в первые два месяца продаж автомобили V-16 составили около 20 процентов продаж Cadillac, что намного больше, чем ожидала GM. Но Великая депрессия набирала обороты, и появление в 1931 году 135-сильного двигателя V-12, установленного на шасси меньшего размера, повлияло на продажи V-16. Cadillac продал 2887 автомобилей V-16 в 1930 году, но только 750 в 1931 году, более половины из которых остались от 1930-х годов — только 364 V-16 было произведено в 1931 году. Продажи продолжали падать, с 1935 по 1937 год было выпущено всего 212 автомобилей. (Автомобиль V-16 был переименован в Series 90 в 1936 году.) В 1937 году двигатель V-12 превзошел по продажам V-16 на 10: 1. Cadillac внес в этот период несколько изменений в двигатель, увеличив в 1934 году мощность до 185 л.с. V-12 увеличился до 150 л.с. в том же году.

При минимальных продажах ожидалось, что Cadillac убьет двигатель V-16, но вместо этого компания шокировала отрасль путем представления новой версии в 1938 году. Это был совершенно другой двигатель с углом между рядами цилиндров в 135 градусов, настолько широким, что двигатель больше походил на плоский 16-цилиндровый, чем на V-16. Диаметр цилиндра и ход поршня составляли 3,25 дюйма, в результате чего смещение составляло 7.1 литр (431 cid). Коленчатый вал теперь имел девять коренных подшипников, а вместо верхних клапанов он использовал плоскую головку. Новый двигатель был на 250 фунтов легче, на шесть дюймов короче спереди назад и на целых 13 дюймов ниже сверху вниз, что стало благом для нижних линий капота, вошедшего в моду. Хотя его максимальная частота вращения двигателя была ниже, он производил те же 185 лошадиных сил, что и его предшественник, и отличался такой же бесшумной и плавной работой. Новый V-16 мог легко разогнать Series 90 до скорости, превышающей 100 миль в час.

Эстетически двигатель был коротким и приземистым и далек от красоты 452. В то время как у более старого V-16 большая часть проводки и водопровода была скрыта, новый V-16 покончил с такими легкомысленностями, что было одним внесено множество изменений, направленных на удешевление производства и упрощение обслуживания двигателя. Это привело к тому, что многие коллекционеры сочли двигатель с плоской головкой хуже двигателя с верхним расположением клапанов, хотя он значительно улучшил ускорение.

Cadillac произвел новый двигатель для моделей 1938, 39 и 40 годов выпуска, но продал только 508 экземпляров.Производство автомобиля и двигателя было прекращено в декабре 1939 года.

Как оказалось, 431 не был последним Cadillac V-16. На международном автосалоне в Нью-Йорке в 2003 году Cadillac представила гигантский концепт-кар Sixteen, оснащенный 13,6-литровым атмосферным двигателем V-16, который, как утверждается, выдает 1000 лошадиных сил и 1000 фунт-фут крутящего момента. Концепция была управляемой; Фактически, наша родственная публикация MotorTrend рассмотрела его, и Джеймс Мэй представил его на Top Gear (сезон 2, эпизод 10).Cadillac, по-видимому, планировал серийную версию, но она была затоплена банкротством 2008 года.

Сегодня оригинальный Cadillac V-16 остается очень популярным коллекционным автомобилем и одним из самых почитаемых американских автомобилей своей эпохи. Утверждалось, что V-16 не имел успеха, поскольку продажи были ограничены, и Cadillac, как сообщается, терял деньги на каждом построенном им. Несмотря на это, V-16 — автомобиль и двигатель — стал триумфом, который укрепил репутацию Cadillac как одного из лучших автомобилей в мире и настоящего стандарта мира, репутация, которая оставалась в значительной степени незапятнанной до 1980-х годов.

• Годы выпуска: 1929-1937
• Диаметр цилиндра x ход: 3 дюйма x 4 дюйма
• Объем: 7,4 л, 452 cid
• Клапанный механизм: верхний, 2 клапана / цилиндр
• Выходная мощность: 165-185 л.с., 320 фунт-футов
• Используется в: 1930-1935 Cadillac V-16, 1936-1937 Cadillac Series 90

• Годы выпуска: 1938-1939
• Диаметр цилиндра x ход поршня: 3.25 дюймов x 3,25 дюйма
• Рабочий объем: 7.1 л, 431 cid
• Клапанный механизм: L-образная головка, 2 клапана на цилиндр
• Мощность двигателя: 185 л.с.
• Используется в: 1938-1940 Cadillac Series 90

• Годы выпуска: 2003
• Объем: 13,6 л, 829 cid
• Клапанный механизм: верхний, 2 клапана / цилиндр
• Выходная мощность: 1000 л.с., 1000 фунт-фут
• Используется в: 2003 Cadillac Sixteen concept

7 автомобилей с превосходными двухклапанными двигателями

В эпоху впрыска топлива четыре клапана на цилиндр являются нормой.Но было много блестящих автомобилей с вдвое меньшим, и с четырьмя цилиндрами до 12, мы собрали одни из лучших

Еще до эпохи впрыска топлива, многоточечных форсунок и постоянно усложняющейся физики камеры сгорания большинство автомобилей обходилось одним впускным клапаном, а не соответствующим выпускным клапаном.И это не было препятствием для создания отличных двигателей, как показывает этот список…

Пежо 205 GTi

Давайте начнем с четырех горшков на абсолютно фантастическом Peugeot 205 GTi.Мы выбрали 1,9-литровый агрегат мощностью 130 л.с., который мы предпочитаем, хотя шипучий 1,6 также является жемчужиной. Эта восьмиклапанная звездочка доказала, что в то время, когда 16-клапанная технология начала распространяться на доступные автомобили, вам просто не нужны были дополнительные клапаны для производства отличного двигателя.

Благодаря минимальной звукоизоляции и базовой выхлопной системе он даже звучал намного лучше, чем современные четырехцилиндровые автомобили. Нам это нравится, и если бы хорошие были не так чертовски дорогими, то у нас мог бы быть хотя бы один в офисе.

Citroen Saxo VTR

Восьмиклапанный 1 был менее хорош, но более доступен и примерно так же популярен, как кислород.6 в Citroen Saxo VTR. Он всегда был в тени своего 16-клапанного брата VTS, но, поскольку страхование последнего стоило целое состояние, большинство молодых парней покупали VTR. А затем модифицировал его, настроил и разогнал с точностью до дюйма.

Его потенциал — вот почему он включен в этот список. Это доброжелательный маленький исполнитель с мощностью до 97 л.с. в стандартной комплектации, но это великолепный чистый холст для любого проекта.

Фольксваген Пассат VR6

Давайте теперь добавим пару цилиндров с замечательным VR6 Volkswagen. Инициалы в названии произошли от немецких слов, означающих «V-образный двигатель» и «рядный двигатель», потому что вместо двух рядов по три цилиндра VR6 втиснул 15-градусный V6 в ступенчатую линию в одном блоке. Это удивительный элемент инженерной мысли, который до сих пор используется в таких проектах, как W16 Bugatti Veyron и Chiron, а также в автомобилях W12, которые можно найти во всем, от Passat до Continental GT.

12-клапанный 2,8-литровый двигатель, изначально разработанный Volkswagen, производил 172 л.с. и 177 фунт-фут, что не кажется много по сегодняшним стандартам, но добавьте к нему фруктовый выхлоп, и вы получите лучший шум, чем вы могли ожидать. Примеры с большим пробегом также довольно дешевы в объявлениях.

Альфа Ромео 33 Страдейл

Добавление еще двух цилиндров подводит нас к удивительному автомобилю Alfa Romeo 33 Stradale, который был создан на основе гоночного автомобиля, в котором использовалась почти такая же ходовая часть.Построенный и названный в честь улицы, 2,0-литровый V8 Stradale мог производить 230 л.с. при стратосферных 8800 оборотах в минуту. Это было в 1967 году! Опять же, двигателю для этого требовалось всего один впускной и один выпускной клапан на цилиндр.

Еще одним удивительным фактором, делающим 33 Stradale такой иконой, является его снаряженная масса. При весе всего 700 кг четыре сильных человека с подходящим снаряжением могли поднять его и унести. Но, учитывая, что у него нет дверных замков, если вы его купите, вы, возможно, все равно не захотите оставлять его валяться.

MG ZT 260

На другом конце спектра 16-клапанных двигателей V8 — прекрасный характерный модульный двигатель Ford V8, впервые представленный в 1991 году.Мы выбрали его использование в MG ZT в качестве примера, где он развивал ленивые 258 л.с., но большой крутящий момент при 300 фунт-фут. Но список автомобилей, на которых он работал, невероятен, включая полицейские перехватчики Crown Victoria, мустанги и Пикапы серии F. Он даже до сих пор используется в Mobility Ventures MV-1 для людей с ограниченными физическими возможностями.

Первоначально он производил всего 188 л.с., и всего пару лет спустя его затмила гораздо более мощная 32-клапанная версия, но, очевидно, держалась достаточно хорошо, чтобы оставаться в производстве более двух десятилетий.

Феррари 275 GTB

Ferrari 275 GTB — один из самых красивых автомобилей, когда-либо созданных, а под капотом — 60-градусный V12 Colombo с всего 24 клапанами.Это был один из последних Ferrari, в котором использовалось это семейство двигателей, после его первоначальной конструкции в начале 1950-х годов, но он, вероятно, был лучшим. Карбюраторный двигатель 3.3 — один из самых характерных и хорошо звучащих двигателей того времени.

3,3-литровый агрегат за время своего существования выдавал 280-300 л.с. Была также серия гоночных версий под названием Competizione Speciales (наш итальянский не очень хорош, но мы думаем, что мы это понимаем), которые прошли через программу массового снижения веса. Удивительно, но все это было уменьшено на 10 процентов в рамках экономии.

Ламборджини Миура

Если говорить о красивых итальянских спортивных автомобилях, то легендарный Lamborghini Miura — еще одна звезда истории с двухклапанным двигателем.V12 был основан на 3,5-литровом двигателе 350GT, но его мощность была увеличена до 3,9 литра. После того, как 350GT не оказал столь впечатляющего воздействия, на которое надеялся Ферруччо Ламборгини, Miura принесла 345 л.с. и положила начало феноменальной эре Lamborghini по созданию лучших в мире автомобилей с плакатами.

Многоклапанный | Тракторно-строительный завод Wiki

Головка блока цилиндров четырехклапанного двигателя.
(двигатель Nissan VQ)

В автомобилестроении многоклапанный двигатель или многоклапанный — это двигатель, в котором каждый цилиндр имеет более двух клапанов. Многоклапанный двигатель лучше дышит и может работать с более высокими оборотами в минуту (об / мин), чем двухклапанный двигатель, обеспечивая большую мощность. ^{[1] [2] [3]}

Обоснование использования нескольких клапанов

Многоклапанная конструкция

Мультиклапанная конструкция обычно имеет три, четыре или пять клапанов на цилиндр для повышения производительности.Любому четырехтактному двигателю внутреннего сгорания необходимо по крайней мере два клапана на цилиндр: один для всасывания, воздуха и топлива, а другой для выхлопа, газов сгорания. Добавление большего количества клапанов увеличивает площадь клапана и улучшает поток впускных и выпускных газов, тем самым улучшая сгорание, объемный КПД и выходную мощность. Многоклапанная геометрия позволяет идеально расположить свечу зажигания в камере сгорания для оптимального распространения пламени. Многоклапанные двигатели, как правило, имеют клапаны меньшего размера, которые имеют меньшую возвратно-поступательную массу, что может снизить износ каждого выступа кулачка и обеспечить большую мощность при более высоких оборотах без опасности отскока клапана.Некоторые двигатели предназначены для открытия каждого впускного клапана в несколько разное время, что увеличивает турбулентность, улучшая смешивание воздуха и топлива на низких оборотах двигателя. Дополнительные клапаны также обеспечивают дополнительное охлаждение головки блока цилиндров. Недостатками многоклапанных двигателей являются увеличение стоимости производства и возможное увеличение расхода масла из-за большего количества уплотнений штока клапана. В некоторых многоклапанных двигателях SOHC (например, Mazda B8-ME) используется один коромысло в форме вилки для привода двух клапанов (обычно выпускных клапанов), поэтому для снижения производственных затрат потребуется меньше кулачков кулачка.

• Трехклапанная головка блока цилиндров

Имеет один большой выпускной клапан и два впускных клапана меньшего размера. Трехклапанная компоновка позволяет лучше дышать, чем двухклапанная, но большой выпускной клапан приводит к более низкому пределу оборотов. Стоимость изготовления этой конструкции может быть ниже, чем для конструкции с четырьмя клапанами. Эта конструкция была распространена в конце 1980-х — начале 1990-х годов, но ее в значительной степени вытеснили четырех- и пятиклапанные конструкции.

Это наиболее распространенный тип многоклапанных головок с двумя выпускными клапанами и двумя аналогичными (или немного более крупными) впускными клапанами.Эта конструкция обеспечивает такое же дыхание по сравнению с головкой с тремя клапанами, а поскольку небольшие выпускные клапаны допускают высокие обороты, эта конструкция очень подходит для больших выходных мощностей.

Реже встречается пятиклапанная головка с двумя выпускными клапанами и тремя впускными клапанами. Все пять клапанов похожи по размеру. Такая конструкция обеспечивает отличное дыхание, и, поскольку каждый клапан небольшой, доступны высокие обороты и очень большая выходная мощность. Возникает вопрос, дает ли пятиклапанная конфигурация существенное преимущество по сравнению с четырехклапанной конструкцией. ^[1] Теоретически конструкция с пятью клапанами должна иметь более высокие максимальные обороты, а три впускных отверстия должны обеспечивать как хорошее наполнение цилиндра, так и высокую турбулентность (оба желаемых качества). После создания пятиклапанного двигателя Genesis в течение нескольких лет Yamaha вернулась к более экономичной конструкции с четырьмя клапанами.

Альтернативные технологии

Модель в разрезе системы изменения фаз газораспределения Subaru i-AVLS на оппозитном двигателе SOHC с 4 клапанами на цилиндр EJ25 на Токийском автосалоне 2007.

Турбонаддув и наддув — это технологии, которые также улучшают дыхание двигателя, и могут использоваться вместо или вместе с многоклапанными двигателями. То же самое относится к регулируемым фазам газораспределения и впускным коллекторам с регулируемым объемом двигателя. Поворотные клапаны также обеспечивают улучшенное дыхание двигателя и высокие обороты, но они никогда не были очень успешными. Отверстие головки цилиндров, как часть настройки двигателя, также используется для улучшения характеристик двигателя.

Легковые и грузовые автомобили

До 1914 года

Первым в мире автомобилем с двигателем с двумя верхними распредвалами и четырьмя клапанами на цилиндр стал гоночный автомобиль Peugeot L76 Grand Prix 1912 года.Его 7,6-литровый рядный четырехцилиндровый моноблок с современными полусферическими камерами сгорания выдавал 148 л.с. (0,32 л.с. на кубический дюйм). В апреле 1913 года на ипподроме Бруклендс в Англии специально построенный L76 под названием «la Torpille» (торпеда) побил мировой рекорд скорости — 170 км / ч. ^[2] Роберт Пежо также поручил молодому Этторе Бугатти разработать гоночный автомобиль GP для Гран-при 1912 года. Этот Bugatti Type 18 с цепным приводом имел 5-литровый рядный четырехцилиндровый двигатель с SOHC и тремя клапанами на цилиндр (два впускных и один выпускной).Произведено ок. 100 л.с. при 2800 оборотах в минуту (0,30 л.с. на кубический дюйм) и может достигать 99 миль в час. Трехклапанная головка позже будет использоваться для некоторых из самых известных автомобилей Bugatti, включая гоночный Type 29 Grand Prix 1922 года и легендарный Type 35 1924 года. И Type 29, и Type 35 имели 2-литровый 24-клапанный SOHC мощностью 100 л.с. NA прямо 8, который производил 0,82 л.с. на кубический дюйм.

Между 1914 и 1945 годами

В 1916 году американский автомобильный журнал Automobile Topics описал четырехцилиндровый автомобильный двигатель с четырьмя клапанами на цилиндр производства Linthwaite-Hussey Motor Co.из Лос-Анджелеса, Калифорния, США: «Фирма предлагает две модели высокоскоростных двигателей с двойным впуском и выпуском». . ^[4]

Ранними многоклапанными двигателями в конфигурации с Т-образной головкой были рядные 6-цилиндровые двигатели Stutz 1917 г. и Pierce-Arrow 1917 г. Стандартные двигатели с плоской головкой того времени были не очень эффективны, и конструкторы пытались улучшить характеристики двигателя, используя несколько клапанов. Компания Stutz Motor Company использовала модифицированную Т-образную головку с 16 клапанами, двухискровым зажиганием и алюминиевыми поршнями для выработки 80 л.с. (59 кВт) при 2400 об / мин от 360.8-цилиндровый (5,8-литровый) рядный 4-цилиндровый двигатель (0,22 л.с. на кубический дюйм). Было построено более 2300 таких мощных первых многоклапанных двигателей. Штутц использовал их не только в своем знаменитом спортивном автомобиле Bearcat, но и в своих стандартных туристических автомобилях. ^{[5] [6] [7]} В 1919 году компания Pierce-Arrow представила свой 6-цилиндровый двигатель объемом 524,8 литра (8,6 литра) с 24 клапанами. Двигатель производил 48,6 л.с. (0,09 л.с. на кубический дюйм) и работал очень тихо, что было преимуществом для бутлегеров той эпохи. ^{[8] [9] [10]}

Многоклапанные двигатели продолжали оставаться популярными в гоночных и спортивных двигателях.Роберт М. Руф, главный инженер Laurel Motors, в начале 20-го века разработал свои многоклапанные накладные расходы Roof Racing Overheads . 16-клапанные головки типа A были успешными в подростковом возрасте, тип B был предложен в 1918 году, а 16-клапанный тип C — в 1923 году. Фрэнк Локхарт привел автомобиль с верхним расположением распредвала Type C к победе в Индиане в 1926 году. 12]

Еще в 1914 году Bugatti разработала 1,5-литровый OHV рядный четырехцилиндровый двигатель с четырьмя клапанами на цилиндр, но не использовал этот двигатель до окончания Первой мировой войны.Произведено ок. 30 л.с. (22,4 кВт) при 2700 оборотах в минуту (15,4 кВт / л или 0,34 л.с. / куб. В 1920 году на Гран-при Voiturettes в Ле-Мане пилот Эрнест Фридрих финишировал первым на Bugatti Type 13 с 16-клапанным двигателем со средней скоростью 91,96 км / ч. Еще более успешным был Bugattis, занявший первые четыре места в Брешии в 1921 году. В честь этой памятной победы все Bugattis с 16-клапанными двигателями были названы Brescia . С 1920 по 1926 год было построено около 2000.

A.L.F.A. 40/60 GP был полностью работающим прототипом раннего гоночного автомобиля, созданным компанией, которая теперь называется Alfa Romeo.В 1914 году был построен только один экземпляр, который позже был модифицирован в 1921 году. Эта конструкция Джузеппе Мерози была первым двигателем Alfa Romeo DOHC. У него было четыре клапана на цилиндр, угол поворота клапана 90 градусов и двухискровое зажигание. ^[13] Двигатель GP имел рабочий объем 4,5 литра (4490 куб. См) и выдавал 88 л.с. (66 кВт) при 2950 об / мин (14,7 кВт / л), а после модификаций в 1921 г. 102 л.с. (76 кВт) при 3000 об / мин. Максимальная скорость этого автомобиля составляла 88–93 миль в час (140–149 км / ч). Только в 1920-х годах двигатели DOHC появились на дорожных автомобилях Alfa, таких как Alfa Romeo 6C.

В 1921 году у Peugeot был автомобиль Grand Prix с 5-клапанным верхним расположением распредвала. ^[14]

Bentley с самого начала использовала многоклапанные двигатели. Bentley 3 Liter, представленный в 1921 году, использовал четырехцилиндровый моноблок с алюминиевыми поршнями, односкатными камерами сгорания, двойным искровым зажиганием, SOHC и четырьмя клапанами на цилиндр. Произведено ок. 70 л.с. (0,38 л.с. на кубический дюйм). Бентли 4½ литра 1927 года имел аналогичную конструкцию двигателя. Гоночная модель NA предлагала 130 л.с. (0,48 л.с. на кубический дюйм), а 4½ литра 1929 года с наддувом (Blower Bentley) — 240 л.с.89 л.с. на кубический дюйм). Bentley 1926 года выпуска 6½ литра добавил два цилиндра к рядному четырехцилиндровому моноблоку. Этот рядный 6-цилиндровый многоклапанный двигатель предлагал 180-200 л.с. (0,45-0,50 л.с. на кубический дюйм). 8-литровый многоклапанный рядный 6-цилиндровый Bentley 1930 года выпуска производил ок. 220 л.с. (0,45 л.с. на кубический дюйм).

В 1931 году компания Stutz Motor Company представила 322-цилиндровый (5,3-литровый) двигатель с двойным распределительным валом, 32-клапанный рядный 8-цилиндровый двигатель мощностью 156 л.с. (116 кВт) при 3900 об / мин, получивший название DV-32. Мощность двигателя составляла 0,48 л.с. на кубический дюйм. Было построено около 100 таких многоклапанных двигателей.Штутц также использовал их в своем топовом спортивном автомобиле DV-32 Super Bearcat, который мог развивать скорость до 100 миль в час (160 км / ч). ^{[15] [16]}

Двигатель Duesenberg SJ Mormon Meteor 1935 года представлял собой рядный 8-цилиндровый двигатель объемом 419,6 куб. Дюймов (6,9 л) с DOHC, 4 клапанами на цилиндр и нагнетателем. Он достиг 400 л.с. (298,3 кВт) при 5000 об / мин и 0,95 л.с. на кубический дюйм. ^{[17] [18]}

Гоночный автомобиль Mercedes-Benz W125 1937 года использовал 5,7-литровый рядный 8-цилиндровый двигатель с наддувом, DOHC и четырьмя клапанами на цилиндр.Двигатель производил 592–646 л.с. (441,5–475 кВт) при 5800 об / мин и достигал 1,71–1,87 л.с. на кубический дюйм (77,8–85,1 кВт / л). Максимальная скорость W125 была ок. 200 миль / ч (322 км / ч).

После 1945 года

Камера сгорания 3,5-литрового бензинового двигателя V6 с турбонаддувом 2009 года Ford Ecoboost (77,8 кВт / литр) с двумя впускными клапанами (справа), двумя выпускными клапанами (слева), центральной свечой зажигания и форсункой прямого впрыска топлива (справа).

Двигатель Cosworth DFV F1 1967 года, NA 3.0-литровый V8, производящий ок. 400 л.с. (298 кВт / 406 л.с.) при 9000 об / мин (101,9 кВт / л), с четырьмя клапанами на цилиндр. В течение многих лет он был доминирующим двигателем в Формуле-1, а также использовался в других категориях, включая CART, Формулу 3000 и гонки на спортивных автомобилях.

Дебютировав на Гран-при Японии 1968 года в оригинальной 3,0-литровой версии мощностью 300 л.с. (221 кВт / 296 л.с.), двигатель Toyota 7 участвовал в гонках на выносливость как 5,0-литровый (4968 куб. -клапаны. Он производил 600 л.с. (441 кВт / 592 л.с.) при 8000 об / мин (88.8 кВт / литр) и 55,0 кг · м (539 Н · м / 398 фунт · фут) при 6400 об / мин.

Первым серийным автомобилем с четырьмя клапанами на цилиндр был British Triumph Dolomite Sprint 1973 года, в котором использовался 16-клапанный рядный четырехцилиндровый двигатель SOHC с цепным приводом и мощностью 127 л.с. (95 кВт / 129 л.с.).

Chevrolet Cosworth Vega 1975 года оснащалась многоклапанной головкой DOHC, разработанной Cosworth Engineering в Великобритании. Этот рядный 4-цилиндровый двигатель объемом 122 кубических дюйма производил 110 л.с. (82 кВт / 112 л.с.) при 5600 оборотах в минуту (0,90 л.с. / куб. Дюйм; 41,0 кВт / литр) и 107 фунт · фут (145 Н · м) при 4800 оборотах в минуту. ^[19]

Fiat 131 Abarth 1976 года (51,6 кВт / л), Lotus Esprit 1976 года с двигателем Lotus 907 (54,6 кВт / л, 1,20 л.с. / куб. Дюйм) и BMW M1 1978 года с двигателем BMW M88 (58,7 кВт / куб. литр, 1,29 л.с. / куб. дюйм) все использовали четыре клапана на цилиндр. Двигатель BMW M88 / 3 использовался в BMW M635CSi 1983 года и в BMW M5 1985 года.

Гоночный Porsche 935/78 1978 года использовал 3,2-литровый оппозитный 6-цилиндровый двигатель с двойным турбонаддувом (845 л.с. / 630 кВт при 8 200 об / мин; 784 Нм / 578 фунт-футов при 6600 об / мин). Двигатель с водяным охлаждением имел четыре клапана на цилиндр и выдавал 196 единиц.2 кВт / литр. Porsche пришлось отказаться от традиционного воздушного охлаждения, потому что многоклапанный DOHC препятствовал воздушному охлаждению свечей зажигания. Всего было построено две машины.

Ferrari разработала свои двигатели Quattrovalvole (или QV) в 80-х годах. Для 308 1982 года и Mondial Quattrovalvole было добавлено четыре клапана на цилиндр, что вернуло мощность до уровня 245 л.с. (183 кВт) до версии до FI. Очень необычный Dino Quattrovalvole использовался в Lancia Thema 8.32 1986 года. Он был основан на двигателе 308 QV, но в нем использовался коленчатый вал с разъемной плоскостью, а не плоскость типа Ferrari.Двигатель был сконструирован Ducati, а не Ferrari, и производился с 1986 по 1991 год. Quattrovalvole также использовался Lancia для участия в чемпионате мира по спортивным автомобилям с LC2. Двигатель был с двойным турбонаддувом и разгонялся до 2,65 литра, но в квалификационной комплектации выдавал 720 л.с. (537 кВт). Позднее объем двигателя был увеличен до 3,0 л, а выходная мощность увеличилась до 828 л.с. (617 кВт). Ferrari Testarossa 1984 года имела 4,9-литровый 12-цилиндровый двигатель с четырьмя клапанами на цилиндр. С 1984 по 1991 год было произведено почти 7200 Testarossa.

В 1985 году Lamborghini выпустила Countach Quattrovalvole , мощностью 455 л.с. (335 кВт / 449 л.с.) с 5,2-литровым (5167 куб.см) двигателем Lamborghini V12 (64,8 кВт / л).

Mercedes-Benz 190E 2.3-16 с 16-клапанным двигателем дебютировал на Франкфуртском автосалоне в сентябре 1983 года после того, как он установил мировой рекорд в Нардо, Италия, зафиксировав общую среднюю скорость 154,06 миль / ч (247,94 км / ч) сверх испытание на выносливость 50 000 км (31 000 миль). В основе двигателя лежал 2,3-литровый 8-клапанный агрегат мощностью 136 л.с. (101 кВт), уже установленный на сериях 190 и E-класса.Компания Cosworth разработала литейную головку блока цилиндров из легкого сплава DOHC с четырьмя большими клапанами на цилиндр. В дорожной комплектации 190 E 2.3-16 выдавал на 49 л.с. (36 кВт) и крутящий момент на 41 фунт-сила (55 Н • м) больше, чем базовый двигатель 2.3 рядных четырехцилиндровых двигателей с одним верхним кулачком, на котором он был основан, предлагая 185 л.с. (138 кВт) при 6200 оборотах в минуту (59,2 кВт / литр) и 174 фунт · фут (236 Н · м) при 4500 оборотах в минуту. В 1988 году увеличенный 2,5-литровый двигатель заменил 2,3-литровый. Он предлагал двухклапанные цепи газораспределения, чтобы исправить легко защелкивающиеся одиночные цепи на ранних 2.3 двигателя и увеличенная пиковая мощность на 17 л.с. (12,5 кВт) при небольшом увеличении крутящего момента. Для омологации были произведены модели Evolution I (1989 г.) и Evolution II (1990 г.) с переработанным двигателем, обеспечивающим более высокий предел числа оборотов и улучшенные возможности максимальной мощности. Двигатель Evo II предлагал 235 л.с. (173 кВт / 232 л.с.) объемом 2463 куб. См (70,2 кВт / л).

Saab представила 16-клапанную головку для своего 2,0-литрового (1985 куб.см) рядного 4-цилиндрового двигателя в 1984 году и предложила двигатель с турбонагнетателем и без него (65.5 кВт / л и 47,9 кВт / л соответственно) в Saab 900 и Saab 9000.

1,6-литровый (1587 куб. См) двигатель Toyota 4A-GE был одним из первых рядных четырехцилиндровых двигателей, имевших как конфигурацию DOHC с 16 клапанами (четыре клапана на цилиндр, два впускных, два выпускных), так и электронный впрыск топлива ( EFI). Головка блока цилиндров была разработана Yamaha Motor Corporation и построена на заводе Toyota в Симаяме. Первоначально задуманный как двухклапанный, в 1984 году Toyota и Yamaha заменили 4A-GE на четырехклапанный после года испытаний.Он производил 115-140 л.с. / 86-104 кВт при 6600 об / мин (54,2-65,5 кВт / л) и 148 Нм / 109 фунтов · фут при 5800 об / мин. Чтобы компенсировать пониженную скорость вращения многоклапанного двигателя на низких оборотах, в двигатели первого поколения была включена функция T-VIS.

В 1986 году Volkswagen представил многоклапанный Golf GTI 16V. 16-клапанный 1,8-литровый рядный 4-цилиндровый двигатель производил 139 л.с. (102 кВт; 137 л.с.) или 56,7 кВт / л, что почти на 25% больше, чем 45,6 кВт / литр для предыдущего 8-клапанного двигателя Golf GTI.

Семейство многоклапанных двигателей GM Quad 4 дебютировало в начале 1987 года.Quad 4 был первым серийным многоклапанным двигателем, произведенным GM после Chevrolet Cosworth Vega. NA Quad 4 достиг 1,08 л.с. (1 кВт / 1 л.с.) на кубический дюйм (49,1 кВт / л). ^{[20] [3]} Такие двигатели вскоре стали обычным явлением, поскольку японские производители приняли концепцию многоклапанных двигателей.

Три клапана

Головка блока цилиндров от Honda CRX Si 1987 года выпуска с SOHC, коромыслами, пружинами клапанов и другими компонентами. Это мультиклапанная конфигурация с двумя впускными клапанами и одним выпускным клапаном на каждый цилиндр.

Honda CR-X 1984 года и Honda Civic 1985 года представили 1,5-литровые 12-клапанные рядные четырехцилиндровые двигатели SOHC. Двигатель Nissan SOHC KA24E 1988–1992 гг. Также имел по три клапана на цилиндр (два впускных и один выпускной). Nissan модернизировал до DOHC после 1992 года для некоторых спортивных автомобилей, включая 240SX.

Mercedes и Ford производят трехклапанные двигатели V6 и V8, Ford утверждает, что на 80% улучшено дыхание при высоких оборотах без дополнительных затрат на клапанный механизм DOHC. В конструкции Ford используется одна свеча зажигания на цилиндр, расположенный в центре, но в конструкции Mercedes используются две свечи зажигания на цилиндр, расположенные с противоположных сторон, оставляя центр свободным для добавления топливной форсунки прямо в цилиндр в будущем.

Citroën XM 1989 года был первым автомобилем с 3-клапанным дизельным двигателем.

Четыре клапана

Nissan SR20VE 2,0-литровая прямая головка с 4 цилиндрами с DOHC, системой изменения фаз газораспределения Nissan Neo VVL с регулировкой подъема и четырьмя клапанами на цилиндр.

Многоклапанный двигатель грузового дизельного двигателя Volvo D13A 2005 года выпуска, 12,8-литровый рядный шестицилиндровый двигатель с турбонаддувом (21,1-28,1 кВт / л) с SOHC и четырьмя клапанами на цилиндр, расположенными вокруг центрального инжектора, и моторный тормоз VEB, который задействует оба выпускные клапаны.

Примеры четырехклапанных двигателей SOHC: двигатели Honda серии F, двигатели серии D, все двигатели серии J, двигатели серии R, Mazda B8-ME, двигатель Chrysler 3,5 л V6.

В двигателях V12 многих истребителей времен Второй мировой войны также использовалась конфигурация SOHC с четырьмя клапанами на каждый цилиндр.

Mercedes-Benz C-Class 1993 года (двигатель OM604) был первым автомобилем с 4-клапанным дизельным двигателем.

Пять клапанов

В 1921 году у Peugeot был автомобиль Гран-при с тройным верхним расположением клапанов и пятиклапанным двигателем. ^[14]

В апреле 1988 года Audi 200 Turbo Quattro, оснащенная экспериментальным двигателем 2,2-литровым двигателем с 25-клапанным двигателем и прямым 5-цилиндровым двигателем с турбонаддувом, мощностью 478 кВт / 650 л.с. при 6200 об / мин (217,3 кВт / литр) установила два мировых рекорда скорости. в Нардо, Италия: 326,403 км / ч (202,8 миль / ч) на 1000 км (625 миль) и 324,509 км / ч (201,6 миль / ч) на 500 миль. ^{[21] [22]}

Компания Mitsubishi первой выпустила на рынок автомобильный двигатель с пятью клапанами на цилиндр с двигателем объемом 548 куб. См 3G81 в своем автомобиле Minica Dangan ZZ kei в 1989 году. ^{[23] [24]}

Компания Yamaha разработала пятиклапанную головку блока цилиндров для двигателей Toyota 4A-GE 20V 1991 Silvertop и 1995 Blacktop, используемых в MR2 и некоторых Corollas. Yamaha также разработала пятиклапанные двигатели Formula One: 1989 OX88 V8, 1991 OX99 V12, 1993 OX10 V10 и 1996 OX11 V10, но ни один из них не был очень успешным.

Bugatti (EB110), Ferrari (F355 и F50), Volkswagen — Audi (Audi Quattro) — Skoda (Octavia vRS) и Toyota произвели автомобили с пятиклапанным двигателем.

Шесть клапанов

В 1985 году Maserati изготовила экспериментальный 2,0-литровый двигатель V6 с турбонаддувом с шестью клапанами на цилиндр (три впускных и три выпускных). Он достиг 261 л.с. (195 кВт / 265 л.с.) при 7200 оборотах в минуту (97,5 кВт / л). ^[25]

Толкатель

Хотя большинство многоклапанных двигателей имеют верхние распределительные валы, SOHC или DOHC, многоклапанный двигатель может иметь конструкцию двигателя с верхним расположением клапана (OHV). Chevrolet представила трехклапанную версию своего V8 поколения IV, в которой используются толкатели для приведения в действие вилочных коромысел, а Cummins производит рядный шестицилиндровый дизельный двигатель с четырехклапанным верхним расположением клапанов, Cummins B Series (теперь известный как ISB).

с турбонаддувом

Maserati Biturbo 1981 года (с 18-клапанным 2-литровым двигателем V6 AM452) был первым серийным автомобилем, в котором использовался многоклапанный двигатель с турбонаддувом.

Мотоциклы

Редкий 8-клапанный двигатель мотоцикла Honda NR500 V4 GP 1979 года с овальными поршнями и сдвоенными штоками. Двигатель DOHC объемом 500 куб. См развивал мощность более 115 л.с. при 19 000 об / мин (170 кВт / л).

Примеры мотоциклов с многоклапанными двигателями:

• Гоночный автомобиль Peugeot Grand Prix 1914 года, 8-клапанный параллельный двухцилиндровый двигатель объемом 500 куб. См. (Максимальная скорость более 122 км / ч). ^[26]
• 1915 Indian Board Track Racecer, 61-цилиндровый (1,0-литровый) OHV 8-клапанный V-образный твин. ^[27]
• Triumph Ricardo 1921 года 4-клапанная одноцилиндровая машина с верхним расположением клапанов 499 куб.см, скопированная Rudge-Whitworth с их 4-клапанной одноцилиндровой машиной Rudge Four 350 куб. .
• 1972 Honda XL250 4-клапанный одноцилиндровый двигатель с односкатной крышей SOHC (первый серийный 4-клапанный мотоцикл).
• 1977 Honda CB400 SOHC 6-клапанный параллельный твин.
• 1978 Honda CX500, 8-клапанный V-твин с верхним расположением клапанов 498 куб.см, и Honda CBX1000 1978 года, 24-клапанный рядный 6-цилиндровый двигатель объемом 1047 куб.см (105 л.с. (78 кВт / 106 л.с.)).
• 1979-1992: серия Honda NR, гоночные и серийные мотоциклы с 8-клапанными на цилиндр «овально-поршневыми» двигателями V4 (фактически 32-клапанные V8 с соединенными цилиндрами).
• Мотоцикл Yamaha FZ750 1985 года с 20-клапанным рядным четырехцилиндровым двигателем Yamaha «Genesis» DOHC.
• 1998–2006 Супербайк Yamaha YZF-R1 с модернизированным (более компактным) двигателем Genesis.Модель 2006 года выдавала 180 л.с. (134 кВт / 182 л.с.) при 12500 оборотах в минуту (130,3 кВт / литр).

Одинарный Yamaha XT660 когда-то имел пять клапанов на цилиндр, но последующая модернизация уменьшила количество клапанов до четырех. Сингл Aprilia Pegaso 650 также начинался с пяти клапанов, но текущие модели имеют только четыре. Совместно разработанный одноместный BMW F650 всегда имел четыре клапана.

Самолет

1916 Benz Bz.IV 19-литровый рядный 6-цилиндровый авиационный двигатель с водяным охлаждением, алюминиевыми поршнями, двойным распределительным валом и четырьмя клапанами на цилиндр, развивал мощность 230 л.с. / 170 кВт при 1400 об / мин (9.0 кВт / литр). Прибл. Было произведено 6400 двигателей.

Вид авиационного двигателя Packard Merlin 28 V12 1941 года в разрезе с SOHC и четырьмя клапанами на цилиндр. Этот широко используемый двигатель времен Второй мировой войны с наддувом производил 1390 л.с. (1037 кВт / 1409 л.с.) из 1649 кубических сантиметров (38,5 кВт / литр).

Этторе Бугатти разработал несколько многоклапанных авиационных двигателей. 16-цилиндровый Bugatti U-16 1484.3 cid (24,32 л) SOHC 1916 года, состоящий из двух параллельных рядов по 8 цилиндров, предлагал 410 л.с. (305 кВт) при 2000 об / мин (12.5 кВт / литр или 0,28 л.с. / куб. У каждого цилиндра было два вертикальных впускных клапана и один вертикальный выпускной клапан, все они приводились в действие качающимися рычагами от распределительного вала. Другие продвинутые авиационные двигатели времен Первой мировой войны, такие как Maybach Mb.IVa 1916 года, который производил 300 л.с. (224 кВт / 304 л.с.) на высоте, Benz Bz.IV 1916 года с алюминиевыми поршнями и Napier Lion 1918 года (450 л.с. литровый DOHC 12-цилиндровый), использовались два впускных клапана и два выпускных клапана.

В двигателях V12 многих истребителей времен Второй мировой войны использовалась конфигурация SOHC с четырьмя клапанами на каждый цилиндр.

Примером современного многоклапанного поршневого двигателя для малой авиации является Austro Engine AE300. Этот 2,0-литровый (1 991 куб. См) двигатель с жидкостным охлаждением и турбонаддувом DOHC, 16-клапанный рядный 4-цилиндровый , дизельный , использует непосредственный впрыск топлива Common Rail и развивает мощность 168 л.с. (125 кВт / 170 л.с.) при 3880 об / мин (62,0 кВт / л). Винт приводится в движение встроенной коробкой передач (передаточное число 1,69: 1) с гасителем крутильных колебаний. Общий вес силового агрегата составляет 185 кг (408 фунтов).

Лодки

В 1905 году производитель автомобилей Делахай экспериментировал с судовым гоночным двигателем DOHC с шестью клапанами на цилиндр.Этот двигатель Delahaye «Titan» был массивным 4-цилиндровым двигателем 5190 cid (85,0 литра), который производил 350 л.с. (0,07 л.с. / cid). Это позволило моторной лодке Le Dubonnet , пилотируемой Эмилем Дюбонне, установить новый мировой рекорд скорости на воде, достигнув 33,80 миль в час (54,40 км / ч) на озере в Жювизи, недалеко от Парижа, Франция. ^[28]

Примером современных многоклапанных двигателей для малых судов является серия Volvo Penta IPS. В этих бортовых дизельных двигателях с джойстиком и охлаждением морской водой используется комбинированный наддув (турбонагнетатель и нагнетатель, кроме IPS450) с промежуточным охладителем, впрыском топлива с общей топливораспределительной рампой и DOHC с гидравлической 4-клапанной технологией.Мощность карданного вала составляет от 248 до 850 л.с. (от 185 до 634 кВт; от 251 до 862 л.с.) (максимальная эффективность 59,7 кВт / литр для 3,7-литрового дизельного двигателя IPS400 с 4-цилиндровым двигателем). Можно комбинировать несколько единиц.

Список литературы

1. ↑ ^{1.0 1.1} Марк Ван. «Многоклапанные двигатели (Autozine.org, 1997–2011)». Проверено 26 декабря 2011.
2. ↑ ^{2,0 2,1} Кевин Клеменс. «Эхо прошлого: история и эволюция двухкамерных двигателей (European Car, февраль 2009 г.)».Проверено 23 декабря 2011.
3. ↑ ^{3,0 3,1} Дэн МакКош. «Auto Tech 88: 4 клапана (Popular Science, май 1988 г., стр. 24, 37-40)». Проверено 23 декабря 2011.
4. ↑ Морт Шульц. «Двигатели: век прогресса (Popular Mechanics, январь 1985 г., стр. 95-97, 120, 122)». Проверено 26 декабря 2011.
5. ↑ Рынок спортивных автомобилей. «Родстер Stutz Series S 1918 года (Sportscarmarket.com, пятница, 31 марта 2000 г.)». Проверено 23 декабря 2011.
6. ↑ База данных классических автомобилей.»Стандартные технические характеристики родстера 1918 Stutz серии S (база данных по классическим автомобилям)». Проверено 23 декабря 2011.
7. ↑ PaulFreehill. «16-клапанный блок Stutz (видео на YouTube.com, 6 мая 2010 г.)». Проверено 23 декабря 2011.
8. ↑ RM Auctions. «1919 Pierce-Arrow Model 48 с двумя клапанами и четырьмя пассажирами (RM Auctions, Феникс, Аризона, США)». Проверено 23 декабря 2011.
9. ↑ База данных классических автомобилей. «1919 Pierce Arrow 48-B-5 Series Touring Standard Технические характеристики (База данных по классическим автомобилям)». Проверено 23 декабря 2011.
10. ↑ Conceptcarz.com. «Технические характеристики модели 48 Pierce Arrow 1919 года выпуска (Conceptcarz.com)». Проверено 23 декабря 2011.
11. ↑ Northwest Vintage Speedsters. «Алфавитный указатель и изображения крыши (nwvs.org)». Проверено 23 декабря 2011.
12. ↑ Американский клуб Ford Model T. «Роберт М. Руф (MTFCA.com)». Проверено 23 декабря 2011.
13. ↑ «Альфа-конструкторы». velocetoday.com . Проверено 30 декабря 2011.
14. ↑ ^{14,0 14,1} Рынок спортивных автомобилей.»Peugeot 3-литровый Racer 1921 года (Sportscarmarket.com, 30 июня 1999 г.)». Проверено 27 декабря 2011.
15. ↑ Дональд Осборн. «В честь оригинальных американских спортивных автомобилей (New York Times, 12 августа 2011 г.)». Проверено 23 декабря 2011.
16. ↑ База данных классических автомобилей. «1932 Stutz CD DV 32 Series Super Bearcat Стандартные спецификации (База данных по классическим автомобилям)». Проверено 23 декабря 2011.
17. ↑ Ричард Оуэн. «1935 Duesenberg SJ Mormon Meteor (Supercars.net)». Проверено 22 декабря 2011.
18. ↑ Дэниел Воган.«1935 Duesenberg SJ Special Mormon Meteor (Conceptcarz.com, март 2011 г.)». Проверено 22 декабря 2011.
19. ↑ Wikimedia Commons. «Реклама Cosworth Vega 1975 года (журнал Motor Trend, 1975)». Проверено 23 декабря 2011.
20. ↑ Майк Аллен. «Quad 4: The Inside Story (Popular Mechanics, февраль 1988 г., стр.62-65)». Проверено 23 декабря 2011.
21. ↑ Д. Шерман. «Пять клапанов для Audi (Popular Science, январь 1990 г., стр. 35, 37)». Проверено 30 декабря 2011.
22. ↑ Brunn Racing.«AUDI 200 N6000 — ПРОТОТИП МИРОВОГО РЕКОРДА (Brunnracing.com, декабрь 2011 г.)». Проверено 30 декабря 2011.
23. ↑ «Ребенок, который мчится: крохотный двигатель Mitsubishi взрывается с помощью пяти клапанов», Ward’s Auto World (апрель 1989 г.)
24. ↑ Майкл Ноулинг. «Mighty Minica ZZ-4 (выпуск Autospeed 353, 19 октября 2005 г.)». Проверено 26 декабря 2011.
25. ↑ Эрманно Козза и Джордж Липпертс. «Maserati Sei Valvole (страницы Энрико Maserati, 2002–2004)». Проверено 26 декабря 2011.
26. ↑ Ив Дж. Хаят и Бернар Сальват. «Peugeot Racers — Часть 1 (Лучший мотоцикл, 26 января 2010 г.)». Проверено 27 декабря 2011.
27. ↑ Yesterdays.nl. «Indian 8 Valve Boardtrack Racer 1915 года (видео YouTube.com, 18 марта 2010 г.)». Проверено 27 декабря 2011.
28. ↑ Жеральд Гета. «Классические скоростные катера 1916–1939 (Motorbooks International, 1997, стр. 16, ISBN 0-7603-0464-5)». Проверено 23 декабря 2011.

Внешние ссылки

10 самых необычных двигателей всех времен — особенность — автомобиль и водитель

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Большинство автомобильных двигателей сегодня очень похожи. Даже те, которые мы назвали бы разными, такие как плоские шестерки Porsche или новый двухцилиндровый Fiat, следуют проверенным инженерным принципам, которые доминировали в отрасли на протяжении последних 50 лет. Но не каждый производитель автомобилей играет по правилам при разработке двигателей. Некоторые из движущих сил нонконформистов достаточно странны, чтобы поднять бровь, но некоторые из них совершенно неординарные, поедающие рубашки и обнимающие незнакомцев безумцы.Иногда к безумию добавлялся метод, например, попытка повысить эффективность. В других случаях было ясно, что заключенные получили контроль над инженерным отделом. И у нас с этим просто отлично .

Чтобы составить наш список из 10 сумасшедших автомобильных двигателей, мы следовали некоторым правилам: только серийные силовые установки для легковых автомобилей; никаких гоночных мельниц или разовых экспериментов, потому что это странно по определению. Мы также отказались от двигателей, которые отличаются только тем, что являются первыми или самыми крупными в чем-либо.Это потому, что цель здесь — подчеркнуть безумный дизайн двигателя, от которого страдает ваш мозг.

Так что давайте стрелять.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Статистика — это легенда: 8,0-литровый двигатель W-16 мощностью более 1000 л.с. является самым мощным и сложным серийным двигателем в истории. Он имеет 64 клапана, четыре турбокомпрессора и достаточную мощность для измельчения дорожного покрытия — 922 фунт-фут при 2200 оборотах в минуту — чтобы помять нижнее белье Бога.Его W-образная 16-цилиндровая компоновка, по сути, оргия узкоугольных Volkswagen VR4, никогда не использовалась раньше и, вероятно, никогда не будет больше. Да, и еще с гарантией.

Это инженерный единорог, который случается только раз в жизни, вроде того, что случилось бы, если бы космическая программа «Аполлон» и Фердинанд Порше каким-то образом совместно забеременели Титаник . Если это не интересно, мы не знаем, что.

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

В начале прошлого века автомобильный пограничник Чарльз Йель Найт получил прозрение. Он рассудил, что традиционные тарельчатые клапаны слишком сложны, а сопутствующие пружины и толкатели слишком неэффективны. Его решение было названо втулочным клапаном — скользящей втулкой вокруг поршня, приводимой в действие валом с зубчатой ​​передачей, который открывал впускные и выпускные отверстия в стенке цилиндра.

Удивительно, но это сработало. Двигатели с клапаном на втулку обеспечивают высокий объемный КПД, низкий уровень шума и отсутствие риска смещения клапана; Недостатков было немного, но среди них был высокий расход масла.Найт запатентовал свою идею в 1908 году, и позже она появилась во всем, от Mercedes-Benz до Panhards и Peugeot. Технология вышла из моды, когда тарельчатые клапаны стали лучше справляться с нагревом и высокими оборотами.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Представьте, что вам, автомобилестроителю 1950-х годов, предлагают экспериментальный двигатель.Этот немецкий чувак по имени Феликс заходит в ваш офис и пытается продать вам идею трехконечного поршня, вращающегося внутри овального ящика, сжигающего топливо на своем пути. Это похоже на огненный шар в клетке для бинго или, может быть, на футбольный мяч в стиральной машине. И он не только работает, но и невероятно сбалансирован.

Сам ротор имеет треугольную форму с выпуклыми гранями, а его три угла называются вершинами. Когда ротор вращается внутри корпуса, он создает три камеры, которые отвечают за четыре фазы цикла мощности: впуск, сжатие, мощность и выпуск.Каждая поверхность ротора всегда работает на одной стадии цикла. Если это звучит эффективно, то это потому, что это… вроде как. Выходная мощность в лошадиных силах высока по сравнению с рабочим объемом двигателя, но они всасывают топливо как эй, потому что камера сгорания удлиненная.

Странные вещи, не так ли? Знаете, что страннее? Все еще в производстве . Купите Mazda RX-8 и получите двигатель Ванкеля на 9000 об / мин! Чего ты ждешь? Вставай с дивана!

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Компания Eisenhuth Horseless Vehicle Company в Коннектикуте была основана Джоном Эйзенхутом, жителем Нью-Йорка, который утверждал, что изобрел бензиновый двигатель и имел неприятную привычку получать иски от своих деловых партнеров. Его составные модели 1904–07 годов имели рядный трехцилиндровый двигатель, в котором два внешних цилиндра приводили в действие невоспламененный, «мертвый» средний цилиндр своими выхлопными газами; средний цилиндр обеспечивал мощность двигателя. Наружные цилиндры были огромными, их было 7.5-дюймовые отверстия, но внутреннее, 12 дюймов в диаметре, было еще больше. Айзенхут заявил о 47-процентном увеличении экономии топлива по сравнению со стандартным двигателем аналогичного размера. Он также обанкротился в 1907 году. Подумайте.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Предоставьте французам разработать интересный двигатель, который на первый взгляд кажется обычным.Знаменитый галльский производитель Panhard, широко известный своей одноименной штангой подвески, снабдил свои послевоенные автомобили серией боксеров с воздушным охлаждением и алюминиевыми блоками. Они отличались блочной конструкцией — блок и головка блока цилиндров представляли собой одну отливку — пружины торсионных клапанов, кривошип с роликовым подшипником, полые алюминиевые толкатели и выхлопные трубы, которые в одном варианте служили опорами двигателя. Рабочий объем варьировался от 610 до 850 куб. мощность составляла от 42 до 60 л.с., в зависимости от модели. Лучшая часть? Twin Panhard остается самым необычным двигателем, когда-либо побеждавшим в своем классе на «24 часах Ле-Мана».

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Странное название, конечно, но двигатель еще более странный. 3,3-литровый Commer TS3 представлял собой оппозитно-поршневой двигатель с наддувом (каждый цилиндр имеет два поршня с обращенными друг к другу головками, головки цилиндров отсутствуют), одно-коленчатый вал (у большинства двигателей с оппозитными поршнями их два), трехцилиндровый , двухтактный дизельный двигатель.Группа Rootes придумала этого зверя для своих грузовиков Commer. TS3 обладал оригинальной компоновкой, шатунными коромыслами размером с маленькую кошку и крутящим моментом в 270 фунт-фут, более мощным, чем у многих более крупных дизелей того времени.

Запутались? Посмотреть анимацию можно здесь.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Думаете, Коммерсант был умен? Этот кладет его на трейлер.Английская Lanchester Motor Company была основана в 1899 году. Lanchester Ten, представленный годом позже, был оснащен 4,0-литровым плоским спаренным двигателем с воздушным охлаждением и двойным коленчатым валом, приводящим в движение задние колеса. Один кривошип располагался над другим, и каждый поршень имел по три шатуна — два легких внешних и более тяжелый в центре. Легкие стержни шли к одному кривошипу, тяжелые — к другому, и два вала вращались в противоположных направлениях. Результат — 10,5 л.с. при 1250 об / мин и заметное отсутствие вибрации. Если вы когда-нибудь задумывались, как выглядит инженерная элегантность, то вот она.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Как и Veyron, , суперкар Cizeta (урожденная Cizeta-Moroder) V16T ограниченного производства определяется двигателем. 6,0-литровый V-16 мощностью 560 л.с. в брюхе Ciz — это не настоящий V-16. Если исходить из порядка стрельбы и конструкции, это всего лишь два плоских двигателя V-8, которые делят один блок и соединены центральным ГРМ.Это делает его не менее безумным. Поскольку двигатель установлен поперечно, центральный вал передает мощность на задний мост. Чизеты встречаются реже, чем честные политики, их всего лишь крошечное число. Истинный производственный номер, конечно, является секретом, но один из них время от времени всплывал в Лос-Анджелесе, где его владелец безжалостно проверял его до того, как таможенники конфисковали его в 2009 году.

МАРК БРЭМЛИ, АРКИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, УГО.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Двигатель Commer Knocker был фактически вдохновлен (если это правильное слово) французским семейством двигателей с оппозитными поршнями, которые выпускались в двух-, четырех- и шестицилиндровом исполнении до начала 1920-х годов. Вот как это работает для двухцилиндрового двигателя: два поршня приводят в движение коленчатый вал обычным образом. Против двух поршней находится еще один набор из двух вертикально противоположных поршней, соединенных крейцкопфом. В свою очередь, эта крейцкопфа приводит в движение два длинных шатуна, соединенных с кривошипом на 180 градусов относительно нижних поршней.Противоположные поршни эффективно образуют головки цилиндров. Таким образом, шестицилиндровый двигатель имеет 12 поршней и кривошип с жесткостью спагетти на кручение.

Серийные двигатели варьировались от 2,3-литровых двойных до 11,4-литровых «шестерок». Был также чудовищный 13,5-литровый четырехцилиндровый гоночный автомобиль, который был первым автомобилем, разогнавшимся до 100 миль в час, за рулем которого Луи Риголли в Остенде, Бельгия, в 1904 году. впрыск топлива в их первых двигателях.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Если идея о том, что ваш двигатель вращается позади вас, кажется хорошей, то Adams-Farwell, родом из Дабьюка, штат Айова, — это ваша машина. Что ж, вращался не весь двигатель: только цилиндры и поршни, потому что коленчатые валы на этих трех- и пятицилиндровых двигателях были неподвижными. Расположенные в радиальном направлении цилиндры имели воздушное охлаждение и действовали как маховик, когда двигатель запускался и работал.Привод снимался с цилиндра через короткую одинарную цепь, и агрегаты были легкими для того времени — 190 фунтов для 4,3-литрового трехцилиндрового двигателя и 265 фунтов для 8,0-литрового пятого.

Сами машины были с задним расположением двигателя, а пассажирский салон был установлен далеко вперед, что идеально подходило для полного уничтожения в случае аварии. Принимая во внимание отсутствие механической надежности на заре автомобилестроения, мы задаемся вопросом, насколько комфортно вы чувствовали бы себя примерно в 265 фунтах, вращаясь со скоростью 1000 об / мин позади своих икр.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Тридцать цилиндров, пять рядов, пять карбюраторов, пять распределителей, 1255 кубических дюймов. Вот что происходит, когда Детройт идет на войну. Chrysler построил A57, чтобы в спешке выполнить контракт на поставку танковых двигателей времен Второй мировой войны, используя как можно больше готовых компонентов. Он состоял из пяти рядных шестерок легковых автомобилей размером 251 куб, расположенных радиально вокруг центрального выходного вала.Получившаяся 425-сильная куча волосатой свободы приводила в движение танки M3A4 Lee и M4A4 Sherman.

МАРК БРЭМЛИ, АРХИВИО ПЕРИНИ, АНДРЕ РИТЦИНГЕР, ДЖОН РОУ, ДЭНИЕЛ ВОН, UGO.COM, AVTOINDEX.COM, ПРОИЗВОДИТЕЛИ

Хотя простое упоминание о гоночном двигателе — это ящик странностей для автомобилей Пандоры, BRM H-16 слишком неприятен, чтобы не упомянуть. 3,0-литровый 32-клапанный H-16 от BRM, по сути, две плоские восьмерки, делающие горизонтальный удар, был работой дизайнера Тони Радда.Он выдавал более 400 л.с., но был ограничен весом и надежностью. Джим Кларк дал двигателю единственную победу в Формуле-1 на Гран-при США 1966 года, а Джеки Стюарт однажды сравнил его с лодочным якорем. Это звучало как четыре субаруса в почтовом ящике.

Это был не единственный 16-цилиндровый двигатель, с которым баловались ребята из BRM. Они также разработали 1,5-литровый V-16 с наддувом. Он разгонялся до 12 000 об / мин и выдавал 485 л.с. Это была бы чертовски крутая замена на Corolla AE86.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

4-цилиндровый, 2,4-литровый, 16-клапанный двигатель, преобразованный в паровой двигатель — Speed ​​Society

В наши дни кажется, что мощность под капотом исходит от всех видов …

В наши дни кажется, что мощность под капотом в конечном итоге исходит из самых разных источников. Электроэнергия действительно кажется передовой технологией в наши дни, но это не единственный способ обойтись.Конечно, вы можете использовать традиционное сжигание или даже их гибрид. Однако на этот раз мы проверяем нечто совершенно иное, чем то, к чему мы привыкли в наши дни. На самом деле, для этого нужно сделать значительный шаг назад, но это не значит, что на него нельзя смотреть круто. На самом деле мы бы сказали, что довольно сложно увидеть, как именно кто-то воплотил это в жизнь.

Выиграйте этот Corvette Matrix C8 2020 года + 20 000 долларов наличными + 10 победителей по 1000 долларов США!

Нажмите на изображение выше, чтобы забрать свои записи прямо сейчас!

Вместо того, чтобы пытаться создать своего рода сверхэффективную электростанцию, которая потребляет топливо и дает безумное количество лошадиных сил на другом конце, на этот раз мы проверяем что-то, что приводится в действие паром.Эта силовая установка, которая раньше была четырехцилиндровым двигателем внутреннего сгорания объемом 2,4 л и 16 клапанами, с тех пор была преобразована из механизма с бензиновым двигателем в механизм с паровым приводом. Позволяя нам окунуться в прошлое, эта комбинация действительно требует, чтобы что-то шлепнулось вам под капот, закрутило автомобильное шоу и заставило людей чесать в затылках, пытаясь точно понять, что происходит.

Посмотрите видео ниже, чтобы продемонстрировать этот движок, который стал чем-то совершенно новым, но все еще имеет старое и знакомое лицо.Мы не совсем уверены, каков мотив, стоящий за этим, просто ли он для показа или преследует более сложную цель, но одно можно сказать наверняка: взглянуть на него определенно очень весело. Проверив это самостоятельно, не забудьте рассказать нам, что вы думаете об использовании пара для работы этого двигателя.

Toyota Corolla Performance вызывает острые ощущения

Corolla Inventory Подробнее

Toyota Corolla 2018 года обеспечивает комфортную, но захватывающую поездку.Выбирайте из различных двигателей с идеальным сочетанием скорости и эффективности. Чтобы найти себе пару, придите сегодня в Elgin Toyota! Пройдите тест-драйв с помощью наших специалистов.

Аэродинамика

Toyota Corolla маневренна благодаря проверенному ветром экстерьеру. Аэродинамическая форма позволяет развивать оптимальную скорость даже при сильном ветре. В результате Corolla невероятно экономична, а шум внутри салона минимален. Наслаждайтесь спокойной поездкой, чувствуя порыв мощного двигателя.

Выбор двигателя

Для Corolla предусмотрено два двигателя. Оба идут с передним приводом. Какой из них вам подходит?

• 1,8-литровый 4-цилиндровый DOHC с 16 клапанами и двумя регулируемыми фазами газораспределения с интеллектом (VVT-i): Этот вариант двигателя обеспечивает впечатляющие 132 л.с. и 128 фунт-фут крутящего момента.
• 1,8-литровый 4-цилиндровый DOHC с 16 клапанами с технологией Valvematic: Для дополнительного увеличения мощности выберите этот двигатель с мощностью 140 л.с. и крутящим моментом 126 фунт-фут.

Идти далеко и быстро

Трансмиссия CVTi-S с технологией Valvematic делает поездку на Corolla более плавной. Проезжайте через пробки Чикаго, не чувствуя резких остановок и троганий. Corolla заставляет вас чувствовать, что вы находитесь на пустой и открытой дороге. Кроме того, технология CVTi-S Valvematic способствует экономии топлива. Что может быть лучше веселой поездки, позволяющей сэкономить бензин? Мы рекомендуем добавить дополнительные лепестковые переключатели для Corolla. Вам не нужно отпускать колесо, чтобы переключать передачи.Используйте их, когда хотите прикоснуться к более острой стороне вашей Corolla. Просто переведите рычаг переключения передач в положение «D», и Corolla будет знать, что ему нужно автоматически переключаться самостоятельно.

Встречайте Corolla на Elgin Toyota

Представление Toyota Corolla 2018 года вы можете испытать сегодня на Elgin Toyota! Приходите к нам в автосалон, и мы поможем вам подобрать идеальный вариант для вашего привода.
