Содержание

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

- центробежный регулятор 15–18

- вакуумный регулятор 8–10

Зазор свечи зажигания 0,8 мм

Сопротивление резистора бегунка* 5–8 кОм

Сопротивление наконечника свечи 4–7 кОм

Сопротивление центрального контакта крышки* 8–13 кОм

Сопротивление обмотки статора 0,4–0,45 кОм

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра

Закрыв отверстие бумажной пробкой, вращаем коленчатый вал

Вытолкнувший пробку воздух укажет на начало такта сжатия

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705

______________________________________________________________________________

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705

Рис. А. Двигатель Газель ГАЗ-2705 (ЗМЗ-402)

1 — маховик; 2 — монтажная проушина; 3 — выпускной коллектор; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — шпильки крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — штуцер системы вентиляции картера; 10 — головка блока цилиндров; 11 — пружина клапана; 12 — маслоотражательный колпачок; 13 — направляющая втулка клапана; 14 — крышка маслозаливной горловины;15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив насоса и
вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода ГРМ; 23 — демпфер; 24 — резиновая прослойка; 25 — шкив коленчатого вала; 26 — болт; 27 — передняя манжета (сальник) коленчатого вала; 28 — ведущая шестерня привода ГРМ; 29 — коленчатый вал; 30 — поддон картера; 31 — поршневой палец; 32 — поршень; 33 — маслосливная пробка; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — картер; 38 — картер сцепления.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705 карбюраторный, четырехцилиндровый, рядный, четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3.

Блок цилиндров автомобилей Газель ГАЗ-2705 — литой из алюминиевого сплава, цилиндры вставные чугунные, уплотненные медными кольцами. Между цилиндрами выполнены протоки для охлаждающей жидкости.

В передней части двигателя расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора.

К задней привалочной плоскости блока цилиндров крепится картер сцепления.

Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, а третья опора установлена под задним картером коробки передач.

Коленвал ЗМЗ-402 автомобилей Газель ГАЗ-2705— чугунный, литой вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено двумя упорными шайбами.

Шатуны — стальные, кованые, двутаврового сечения, нижней (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения, верхней головкой — с поршневым пальцем.

Палец плавающего типа, он свободно поворачивается в бобышках поршня и в бронзовой втулке верхней головки шатуна. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установлеными в проточках бобышек поршня.

Поршни — литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами.

Головка блока цилиндров ЗМЗ-402 автомобилей Газель ГАЗ-2705 отлита из алюминиевого сплава, с запрессованными чугунными седлами и прессованными из порошкового материала направляющими втулками клапанов.

Клапаны приводятся в действие через цилиндрические толкатели, штанги и коромысла. Каждый клапан снабжен двумя пружинами.

Распредвал Газель ГАЗ-2705— литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя.

Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система смазки двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки
встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера двигателя автомобилей Газель ГАЗ-2705— закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска.

Некоторые двигатели оснащены системой рециркуляции отработавших газов.

Рис.1.Система охлаждения двигателей Газель ГАЗ-2705

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией.

Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Рубашка охлаждения, насос, термостат и радиатор образуют "большой круг" циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленый на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов).

Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым или клиновым ремнем. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным.

На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.

При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается.

При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками.

Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков.

На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Рис.2. Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра.

Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу.

После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля.

Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки.

На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки.

Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л.

В верхней части бака автомобилей Газель ГАЗ-2705 находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива. В нижней части бака расположена сливная пробка.

Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов.

Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях.

Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа.

На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака.

При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок.

Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами.

Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку.

Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа.

Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта.

Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу.

Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром.

Топливный фильтр-отстойник двигателя Газель ГАЗ-2705установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин.

Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система


Система зажигания состоит из следующих компонентов:
1. Катушка
2. Распределитель-прерыватель искры (трамблер)
3. Коммутатор
4. Свечи зажигания
5. Замок зажигания
6. Стартер
7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
• Неустойчивая работа мотора на холостом ходу
• Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
• Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
• Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
• Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
• Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
• Проблема с запуском мотора (Нужно несколько попыток)
• Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
• Свечи зажигания светло-серого или белого цвета
• Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
• Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
• Порядок работы двигателя 1-2-4-3
• Ротор трамблера вращается против часовой стрелки
• Люфт на свече зажигания должен быть не более 0,8мм
• Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
• Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
• Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60км\ч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.



Двигатель УАЗ Буханка: характеристики, описание, обслуживание, модификации

Двигатель УАЗ Буханка — это серийный силовой агрегат, рассчитанный для установки на транспортные средства производства Ульяновского Автомобильного Завода. За всю историю выпуска Буханки, на неё устанавливался целый ряд моторов производства ЗМЗ и УМЗ.

Технические характеристики

Двигатель УАЗ «Буханка» (второе название «Таблетка») за весь период имел значительное количество силовых агрегатов в своём арсенале. Большая часть с них имела высокие технические показатели и были достаточно надёжными, за что и полюбились автомобилистам.

Итак, рассмотрим, технические характеристики силовых установок, которыми оснащалась «Буханка»:

УМЗ 417 и его модификации

Наименование Показатель
Производитель УМЗ
Объем 2,5 литра (2445 см куб)
Количество цилиндров 4
Количество клапанов 8
Тип ДВС Бензиновый
Система впрыска Карбюратор
Мощность 92 л.с.
Расход топлива 10,6 л/100 км
Диаметр цилиндра 92 мм
Порядок работы цилиндров 1-3-4-2
Эконорма Евро-4

ЗМЗ 409 и его модификации

Наименование Характеристика
Тип Рядный
Топливо Бензин
Система впрыска Инжектор
Объем 2,7 литра (2693 см. куб)
Мощность 128 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 95,5 мм
Расход 13,2 литра на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2

УМЗ 421 и его модификации

Наименование Описание
Производитель УМЗ
Объем 2,9 литра (2890 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Мощность 117 л.с.
Расход топлива 10,5 л/100 км
Диаметр цилиндра 100 мм
Порядок работы цилиндров 1-3-4-2
Эконорма Евро-4

ЗМЗ 402 карбюратор

Наименование Характеристика
Изготовитель ЗМЗ
Модель ЗМЗ 24, ЗМЗ 24Д
Модификации ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора Бензиновый
Тип впрыска Карбюратор
Конфигурация 4-цилидровый рядный продольный ДВС
Мощность двигателя 95 л. с.
Количество цилиндров 4
Количество клапанов 8
Диаметр поршня 92 мм
Ход поршня 92 мм
Охлаждение Жидкостное
Материал блока и головки Алюминий
Ресурс 300 000 км
Порядок работы цилиндров 1-2-4-3
Система зажигания Контактная или бесконтактная

ЗМЗ 402 инжектор

Наименование Описание
Изготовитель ЗМЗ
Модель ЗМЗ 402
Модификации ЗМЗ 4025, ЗМЗ 4026
Тип мотора Бензиновый
Тип впрыска Инжектор
Конфигурация 4-цилидровый рядный продольный ДВС
Мощность двигателя 95 л.с.
Количество цилиндров 4
Количество клапанов 8
Диаметр поршня 92 мм
Ход поршня 92 мм
Охлаждение Жидкостное
Материал блока и головки Алюминий
Ресурс 250 000 км
Порядок работы цилиндров 1-2-4-3

Обслуживание

Техническое обслуживание силовых агрегатов всех типов для «Буханки» приводится однотипно. Все эти движки были разработаны на базе легендарного ЗМЗ 402, а поэтому и проведение ТО для них приблизительно одинаковое.

  1. 1000 км: замена масла и масляного фильтра.
  2. 8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
  3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
  4. 25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
  5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
  6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ или каждые 60000 проводится смена цепи.

Для представителей УМЗ 417 и 421 обслуживание двигателя проводится почти аналогично Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2 ТО стоит проводить переборку и настройку карбюратора.

Неисправности и ремонт

Основные неисправности двигателя «Буханка». Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го и ЗМЗ-го силового агрегата:

  1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
  2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
  3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
  4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия.

Мотор достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата.

Вывод

Двигатели УАЗ «Буханка» — силовые агрегаты производства Заволжского и Ульяновского моторных заводов. Моторы показали себя с лучшей стороны. Все они спроектированные и доработанные на базе ЗМЗ 402.

Порядок работы двигателя с 4, 6, 8 цилиндрами — просто о сложном

Порядок работы двигателя с 4, 6, 8 цилиндрами — просто о сложном

По большому счёту, нам, обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

И совершенно не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

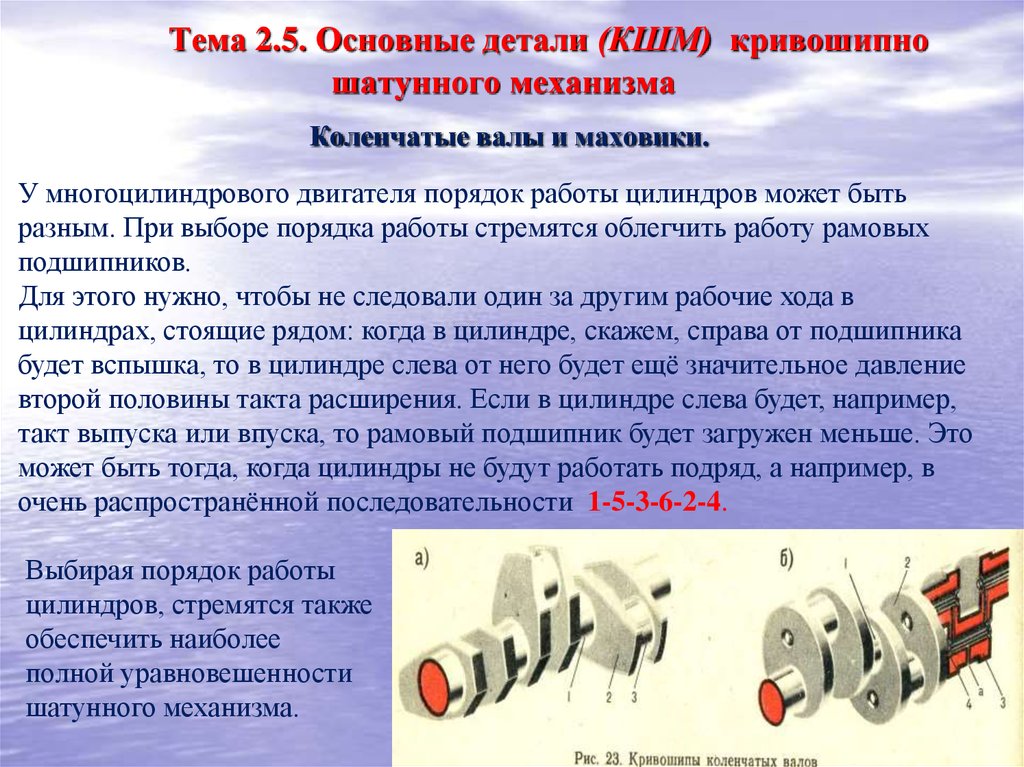

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

-расположение цилиндров двигателя: однорядное или V-образное;
-количество цилиндров;
-конструкция распредвала;
-тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ.

Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее.

Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 72° . У 2-х тактного двигателя 360° .

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 180° , ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

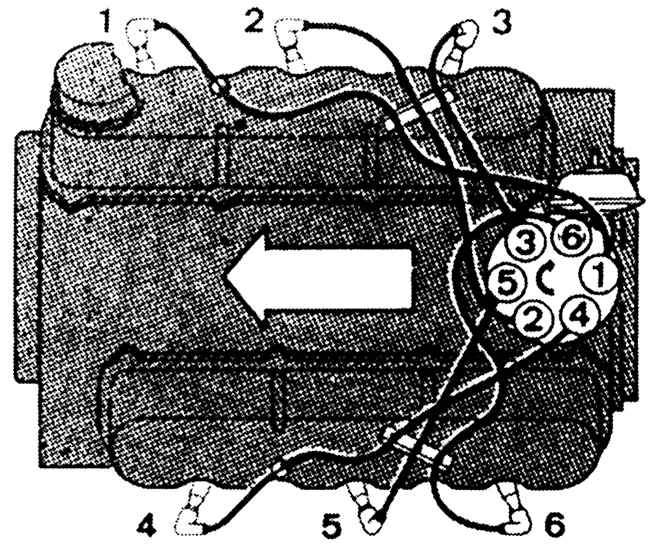

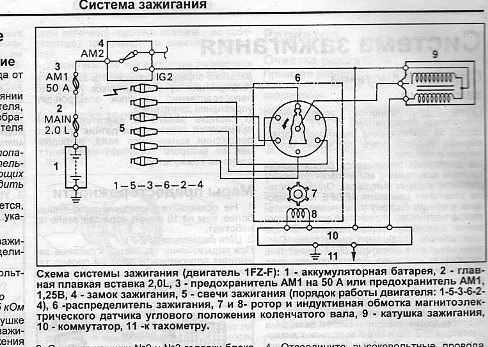

Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 120° ).

Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 90° ).

Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90° .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам.

Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Успехов вам в изучении порядка работы цилиндров двигателя вашего автомобиля.

Поделиться новостью с друзьями:

Похожее

Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

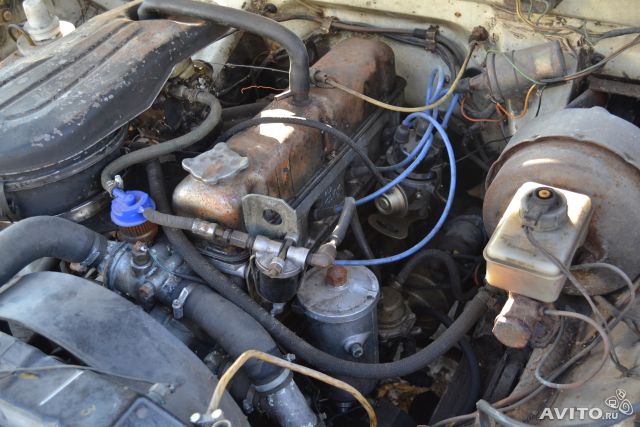

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

  • Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
  • Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
  • Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

  • Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
  • Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
  • Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
  • Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

  • Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
  • Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Видео-инструкция выставления зажигания

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908. 3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. 2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

4.Ключом «на 10» ослабляем винт октан-корректора 5 . Устанавливаем его шкалу на нулевое деление (середина шкалы).

6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора

Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров — считая против часовой стрелки с первого цилиндра в порядке 1-2-4-3. После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 — 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1-3 с — момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

. Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент возникновения искры;
  • передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Как самостоятельно установить зажигание ?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, другими словами в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с агрегата, такт сжатия на 1 цилиндре есть вариант выявить методом открытия его крышки. Нужно, чтоб бегунок установили напротив внутреннего контакта, который подключен средством кабеля к свече. Если найти так сжатия не выходит, производят демонтаж СЗ, установленной в первом цилиндре. После такого факта отверстие потребуется закрыть ветошью, а лучше — бумагой. Коленвал необходимо начать крутить, в тот момент, когда картонная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Сейчас пригодится ключ гаечный на 10 — благодаря его использованию нужно незначительно ослабить болт октан-корректора, при всем этом сам винт выкручивать нет нужды.
  4. Дальше, следует выставить
    его шкалу на нулевой показатель, это примерно середина шкалы.
  5. После выполнения этих действий с помощью гаечного ключа на 10 нужно ослабить болт, который фиксирует пластинки октан-корректора.
  6. Сейчас необходимо провернуть корпус трамблера таким макаром, чтоб были совмещены метки. А именно, идет речь о красноватой метке, расположенное на роторе, кроме того риске на статоре. Когда установка привода устройства будет завершена, трамблер нужно одной рукою задерживать в данном положении, 2-ой рукою закручивается болт.

Смотрите также

Комментарии 22

Датчик коленвала засрало и будет он как попало работать

Там демпфер уже трет об крышку, весь перед в масле, откуда то оно убегает галопом

Ты попробуй потренируйся.Что на видео увидишь?Выход плунжере по пазам менее 1 мм в каждом.Я же на придумал сказку, чтобы сделать описание в 10 строк.

Заряжал ГН без ничего.Нужно только выдвинуть внутренний плунжер из наружного на опред. место, ни больше, ни меньше.Только в одном положении он зафиксируется и не пойдёт вперёд под действием пружины при сборке.А перед уст. колпачка проверяйте это место нажатием на пружину.Пробуйте, и всё получится элементарно.Всего неск. попыток до сборки.Делаю так всегда и не только себе.Чтобы убедиться в правильности сборки наживите колпачёк с пружиной на неск. витков резьбы и стукните рабочей стороной плунжера по верстаку и т. п. разрядите ГН.Проверите, потом снова соберите.Если всё-хоккей, закрутите колпачёк окончательно и осторожно устанавливайте ГН на место.Потом разрядите, как установите на место.

Просто пробовал без ничего это невозможно т.к. Стопорное кольцо находиться внутри и как его подбить? на паз без ничего не посадить! И если у тя это так получается сними видео и покажи всем!

Как то сложно у тебя с натяжителем, ножик или иголка и 5 сек времени

У меня оч легко и у меня 2 секунды и все готово

да почитав и сразу приходят ммысли что далеко и еще дальше держаться таким от техники надо щпонки на валу режет автомат на заводе и если то что написано то на заводе одни дятлы работают почитай мануал для начала

Ты пытался сумничать я читал книгу по этому двигателю и там все так и написано нашел выставления зажигания можно выставить на 4 цилиндр если хочешь

Плохо читал распредвалов как и колено всегда выстлана вливаются только по первому цилиндру и никак по четвёртому поверь кручу их с детства отец крутил и мне передал так что я можно сказать моторист в покалении

Я незнаю как вас учил но вы пытаетесь мне обьеснить что я читал и мне обьесняли мастера я просто сказал что может и такое произойти и что машина хуй заведеться

Ты пытался сумничать я читал книгу по этому двигателю и там все так и написано нашел выставления зажигания можно выставить на 4 цилиндр если хочешь

Читай и флаг тебе в руки

Просто ты пытался сумначать наверное как те люди которые в форда ставят холодный впрыск

Читать дальше: Ниссан мурано автомат или вариатор

проще по-моему по отвертке длинной выставить грм. вставляешь её в свечной колодец первого горшка и крутишь

Каму как удобно

Выкручиваешь свечи а затем тянешь за ремень

Что то я не понял, какое зажигание на 406 вы выставляете, и если выставить 1-й цилиндр в ВМТ, то естественно и 4-й окажится тамже. Если вы выставляете метки ГРМ, то у вас зажигание никогда на 4-й цилиндр не уйдет. И на первом вашем фото, где вы показали точность совпадения метки, могу вас огорчить, эта метка может быть не точной ВМТ, т.к. демпфер имеет свойства со временем проворачиваться по шкиву коленвала в следствии чего верхнюю точку по ней уже не выставить, а самое простое и точное это : на шкиве коленвала от недостающих 2-х зубов, отсчитаете против часовой стрелки 20-й зуб, и пометьте его, и этот самый 20-й зуб надо поставить на против датчика коленвала, это и будет самой точкой ВМТ, и вы нашли на ГРМ своем 3 метки которые надо выставлять, но их там вообще 4 метки должно быть, одна на коленвале, по одной метки на распредвале, т.е. уже три насчитали, и еще одна метка на промвале, хотя если честно я по сей день не пойму зачем она там, я никогда ее не выставлял, а многие даже о ней и не знают.

И у Вас помоему еще на натяжном ролике, крепление лопнутое.

Помню менял прокладку на 406-м и провернуло у меня демпфер шкива. Ну я по отвертке мотор собрал. А про регулировку зажигания не слыхал никогда.

Что то я не понял, какое зажигание на 406 вы выставляете, и если выставить 1-й цилиндр в ВМТ, то естественно и 4-й окажится тамже. Если вы выставляете метки ГРМ, то у вас зажигание никогда на 4-й цилиндр не уйдет. И на первом вашем фото, где вы показали точность совпадения метки, могу вас огорчить, эта метка может быть не точной ВМТ, т.к. демпфер имеет свойства со временем проворачиваться по шкиву коленвала в следствии чего верхнюю точку по ней уже не выставить, а самое простое и точное это : на шкиве коленвала от недостающих 2-х зубов, отсчитаете против часовой стрелки 20-й зуб, и пометьте его, и этот самый 20-й зуб надо поставить на против датчика коленвала, это и будет самой точкой ВМТ, и вы нашли на ГРМ своем 3 метки которые надо выставлять, но их там вообще 4 метки должно быть, одна на коленвале, по одной метки на распредвале, т. е. уже три насчитали, и еще одна метка на промвале, хотя если честно я по сей день не пойму зачем она там, я никогда ее не выставлял, а многие даже о ней и не знают.

И у Вас помоему еще на натяжном ролике, крепление лопнутое.

если не выставить пром вал по метке то мотор будет работать но не очень.и не получится выставить распред валы по меткам

а какое соотношение зубов между коленвалом и этим промвалом, мне интересно через сколько оборотов метки опять совпадут на них ?

Из этого видео ролика вы узнаете как правильно установить зажигание на 406 моторе автомобиля Газель. В некоторых случаях есть некоторые нюансы правильной установке меток ВМТ на механизме ГРМ.

В данном же случае рассматривается классическая установка зажигания в двигателе ЗМЗ 406 на Газели когда с цепями и распредвалами все в порядке.

Ищем сразу метку на коленвале (на видео отчетливо видно её местонахождения). Затем устанавливаем распредвалы по метка (маленькие дырочки в звездах валов должны установлены по краю головки блока).

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Регулировка момента зажигания двигателя ЗМЗ-402

Страничка 1 из 2.4

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

  • существенное падение мощности мотора;
  • появление хлопков в коллекторах впуска и выпуска;
  • снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

  • Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
  • Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
  • Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

  • Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
  • Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
  • Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
  • Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

  1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
  2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
  3. Успокоители цепи – при малейших повреждениях установите новые элементы.
  4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

  1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
  2. Извлекаете корпус натяжителя.
  3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
  4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
  5. Снимите успокоитель цепи.
  6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
  7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
  8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Как Выставить Метки Грм Газель 406

ЗМЗ-406, метки ГРМ — аннотация по установке

Для того чтоб в обычном режиме работал мотор на автомобиле Волга либо Газель, нужно верно выставить на ЗМЗ-406 метки ГРМ. Метки грм газель 406 фото. На автомобилях в качестве привода употребляться может цепь либо ремень.

Преимуществ и недочетов у каждого типа имеется много, некие говорят, что цепь не способна порваться.

Необходимо огорчить – способна, да к тому же как! Не считая того, для ее обычной работы требуется наличие смазки, потому при подмене цепи необходимо вправду разобрать половину мотора и даже сливать масло.

Особенности конструкции

До того как создавать установку меток ГРМ на ЗМЗ-406, необходимо разглядеть особенности этого мотора.

Всего существует четыре фазы, в каких работает система газораспределения:

  1. Впуск топливной консистенции в камеру сгорания.
  2. Такт сжатия.
  3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
  4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Ремень грм 21099. Как правильно выставить метки? | Форум. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. Помогите найти метки грм на пежо боксер 2,5 d и как производится замена ремня грм в фотоотчете (если можно). Vin: vf3232a5215852199 спасибо. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

  • существенное падение мощности мотора;
  • появление хлопков в коллекторах впуска и выпуска;
  • снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. Вас интересует: метки грм газель 406 фото. Здесь подобраны фото на эту тему, однако релевантность не гарантируется. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

  1. Головки и трещотка.
  2. Накидные и рожковые ключи.
  3. Шестигранники.
  4. Ключ динамометрический.
  5. Зубило и молоток.
  6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Идеальная фаза

Идеальная фаза. В этом видео я расскажу как выставлять

зажигание по
меткам
. Подписка на мой канал

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Как правильно выставить метки грм?пожалуйста поподробнее и если можно с фото. Как правильно автомобили газель 402 и 406 желающим подмотать спидометр на газели. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

  1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
  2. Демонтируйте все патрубки, ослабив хомуты крепления.
  3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
  5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
  6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
  7. Снимаете крыльчатку и муфту.
  8. Снимаете жидкостный насос.
  9. Отключаете и демонтируете датчик на коленчатом валу.
  10. Снимаете шкив коленчатого вала и поддон.

ЭТО ИНТЕРЕСНО: Ваз 2107 ремонт двигателя

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

  1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
  2. Извлекаете корпус натяжителя.
  3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
  4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
  5. Снимите успокоитель цепи.
  6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
  7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
  8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. установки и проверки меток грм змз-406. Как зажигание выставить. Газель 406. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

  1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
  2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
  3. Успокоители цепи – при малейших повреждениях установите новые элементы.
  4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

  1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
  2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
  3. Установите успокоитель, но не спешите затягивать болты его крепления.
  4. Смажьте чистым моторным маслом нижнюю часть цепи.
  5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
  6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
  7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
  8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Установочные метки грм, метки грм фольксваген, метки грм фольксваген пассат б3, схема меток грм, как правильно выставить метки грм, метки ремня грм ауди. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Нм.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

  1. Снимите шестерню с выпускного распределительного вала.
  2. Наденьте на нее цепь.
  3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
  4. Убедитесь, что штифты вошли в отверстие на шестерне.
  5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
  6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
  7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105129 Нм. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
  8. Затяните храповик.
  9. Установите крышку головки блока. Как заменить ремень грм на ваз 2108-ваз 21099? (О том как снять на обе метки которые. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Нм.
  10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Как заменить ремень грм и как быстро выставить метки грм на на ваз 2108, 2109, 21099. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

  1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
  2. Демонтируйте все патрубки, ослабив хомуты крепления.
  3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
  5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
  6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
  7. Снимаете крыльчатку и муфту.
  8. Снимаете жидкостный насос.
  9. Отключаете и демонтируете датчик на коленчатом валу.
  10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Читать дальше: Старлайн а93 как заглушить двигатель

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

  1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
  2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
  3. Установите успокоитель, но не спешите затягивать болты его крепления.
  4. Смажьте чистым моторным маслом нижнюю часть цепи.
  5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
  6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
  7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
  8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. 2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

4.Ключом «на 10» ослабляем винт октан-корректора 5 . Устанавливаем его шкалу на нулевое деление (середина шкалы).

6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора

Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров — считая против часовой стрелки с первого цилиндра в порядке 1-2-4-3. После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 — 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1-3 с — момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Что нужно знать

Чтобы правильно произвести настройку и ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент появления искры;
  • передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

  • порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
  • ротор распределительного элемента вращается против часовой стрелки;
  • на центробежном устройстве угол опережения от 15 до 18 градусов;
  • на вакуумном устройстве этот показатель от 8 до 10 градусов;
  • люфт на СЗ должен быть не больше 0. 8 мм;
  • показатель сопротивления резистора должен быть от 5 до 8 кОм;
  • параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
  • в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

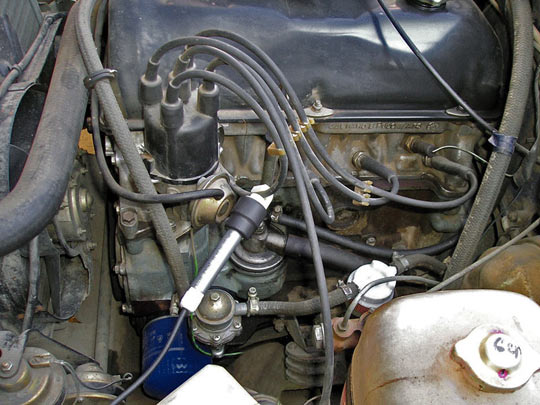

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

. Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент возникновения искры;
  • передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Читать дальше: Звонит неизвестный номер и сбрасывает

Как самостоятельно установить зажигание ?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, другими словами в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с агрегата, такт сжатия на 1 цилиндре есть вариант выявить методом открытия его крышки. Нужно, чтоб бегунок установили напротив внутреннего контакта, который подключен средством кабеля к свече. Если найти так сжатия не выходит, производят демонтаж СЗ, установленной в первом цилиндре. После такого факта отверстие потребуется закрыть ветошью, а лучше — бумагой. Коленвал необходимо начать крутить, в тот момент, когда картонная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Сейчас пригодится ключ гаечный на 10 — благодаря его использованию нужно незначительно ослабить болт октан-корректора, при всем этом сам винт выкручивать нет нужды.
  4. Дальше, следует выставить
    его шкалу на нулевой показатель, это примерно середина шкалы.
  5. После выполнения этих действий с помощью гаечного ключа на 10 нужно ослабить болт, который фиксирует пластинки октан-корректора.
  6. Сейчас необходимо провернуть корпус трамблера таким макаром, чтоб были совмещены метки. А именно, идет речь о красноватой метке, расположенное на роторе, кроме того риске на статоре. Когда установка привода устройства будет завершена, трамблер нужно одной рукою задерживать в данном положении, 2-ой рукою закручивается болт.

Регулировка момента зажигания двигателя ЗМЗ-402

Страничка 1 из 2.4

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент появления искры;
  • передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

  • порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
  • ротор распределительного элемента вращается против часовой стрелки;
  • на центробежном устройстве угол опережения от 15 до 18 градусов;
  • на вакуумном устройстве этот показатель от 8 до 10 градусов;
  • люфт на СЗ должен быть не больше 0. 8 мм;
  • показатель сопротивления резистора должен быть от 5 до 8 кОм;
  • параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
  • в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.
Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания
Порядок работы цилиндров
Направление вращения ротора распределителяпротив часовой
Угол опережения зажигания max, град:
центробежный регулятор
вакуумный регулятор
Зазор свечи зажигания, мм
Сопротивление резистора бегунка*, кОм
Сопротивление наконечника свечи, кОм
Сопротивление центрального контакта крышки*, кОм
Сопротивление обмотки статора, кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.


ис. 1

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

UAZ 31512 Рожденный заново › Logbook › Установка умз-4216. Часть 1

Исходные данные УАЗ в кузове 514, с двигателем 4178, коробкой 4-х ступкой и рессорной подвеской. Имплантант — двигатель умз-4216 Е3 — инжекторная версия 421-го двигателя, адаптированная для Газели.
Почему не 4213? Банально, этот двигатель с новой машины обошелся за полцены, к тому же с проводкой и ЭБУ. Так что большое количество переделок себя оправдывает.

Для начала пришлось провести некоторые подготовительные работы с двигателем до его установки.

Начали с системы охлаждения. Была удалена электромуфта вентилятора охлаждения, т.к. у уаза дефлектор на радиаторе находится намного выше. Крутить крыльчатку будет, как и прежде, шкив помпы. Соответственно, с крышки ГРМ был убран натяжитель ремня вентилятора.

Еще один момент, на газели оба патрубка радиатора смотрят влево по ходу движения. Пришлось поменять крышку термостата, чтобы патрубок из нее выходил на правую сторону.

За ненадобностью с коленвала скинули дополнительный двухручьевый шкив (вентилятор и гур), на его месте будет уазовский шкив привода гура.

Далее с двигателя были сняты кронштейны, которыми он опирается на раму. На замену им пойдут родные лапки от 417-го.

Так же удален насос ГУРа, т.к. он располагается на уровне кронштейнов двигателя. В нашей версии он будет по-уазовскому висеть на ГБЦ.

Параллельно шла работа над подготовкой самого уазика. Правый бак был заменен на хантеровский, под погружной бензонасос. Бак к тому же имеет штуцер адсорбера. У меня такого девайса не будет, зато через него будут сообщаться между собой левый и правый баки.

Сам бензонасос был взят от Волги с двигателем крайслер. Его пришлось слегка доработать. Во-первых, развернуть поплавок на 180 градусов, чтобы он не упирался в переборку внутри бака. Во-вторых, слегка уменьшить его высоту путем укорачивания двух направляющих, соединяющих верхнюю и нижнюю части насоса. На направляющих пришлось пересверлить отверстия для ограничивающих сжатие шплинтов.

Из коробки он выглядит так

Следующим важным вопросом была состыковка с КПП. Картеры сцепления двигателей 4216 и 4123 несколько отличаются. Обошлись малой кровью — перенесли нижние шпильки, и коробка вошла на свое место.

Маховики на двигателях так же различаются. Корзина сцепления (лепестковый Luk) от уаза не подходит — на новом двигателе она меньше и имеет другой крепеж. То же самое и с ведомым диском сцепления — он меньше по размеру и имеет более мелкие шлицы под первичный вал КПП.

Пока из положения вышли по такой схеме: — РЦС УАЗ (временно, будем ставить самоподвод) — Выжимной УАЗ (временно, не тот диаметр в месте контакта с лепестками) — Вилка сцепления Газель (временно, т. к. пришлось проточить болгаркой до диаметра уазовского выжимного) — Диск сцепления УАЗ (3160 переходного образца?) размерами как газелевский, но крупный шлиц (ах да, временно, т.к. буду менять первичный вал в КПП на тонкий)

http://avtotehnar.ru/ustanovka-zazhiganiya-na-402-dvigatele/
http://koreec73.ru/dvigatel/zazhiganie-406-karbyurator.html
http://low-car.ru/tehobsluzhivanie/ustanovka-zazhiganiya-402-dvigatel-karbyurator.html

Регулировка клапанов Газель 402 двигатель

Регулировка клапанов на автомобиле газель на которой установлен двигатель ЗМЗ 402 начинается с установки поршня первого цилиндра в положение верхней мертвой точки при такте сжатия.  Для этого на шкиве  коленчатого вала имеется метки. Если считать по часовой стрелке

Содержание статьи:

Метка положения первого цилиндра

  1. метка показывает положение первого цилиндра в ВМТ
  2. вторая по счету метка указывает на опережение зажигания 5 градусов
  3. третья метка указывает на опережение зажигания 12 градусов

Интересует первая по счету метка. Её необходимо совместить с отливом на передней крышке двигателя. Но этого не достаточно. За полный цикл работы двигателя поршень дважды  подходит в ВМТ. Первый раз в интересующий нас такт сжатия. И второй раз поршень становится в ВМТ в такте выброса отработанных газов. В первом и во втором случае если поршень выставлен строго по метке распредвал не будет оказывать давление на клапана. В такте сжатия кулачки будут развернуты от толкателей коромысел. В такте выпуска газов  в ВМТ выпускной клапан закроется а впускной ещё не откроется. Поэтому необходимо точно установить поршень первого цилиндра именно в такте сжатия.

Установка ВМТ 402 двигателя

Установку ВМТ 402 двигателя  сделать это можно несколькими способами:

  • Самый простой способ. Снять крышку трамблёра. Контакт бегунка при положении поршня  первого  цилиндра в ВМТ находится приблизительно под контактом высоковольтного провода идущего на первый цилиндр. Совмещаем  более точно  первую мету шкива и отлив на передней крышке. В этом положении начинается регулировка клапанов первого цилиндра и далее.
  • Можно убедиться, что поршень находится в такте сжатия не снимая крышку. Достаточно включить зажигание. В колпачок первого цилиндра установить свечку. Прислонить свечку к массе. Прокрутить двигатель до появления искры на контактах свечи. Искра должна проскочить до того как поршень достигнет ВМТ. Как только искра проскочила довести метку то совмещения с отливом на передней крыше.
  • Самый надежный способ определения ВМТ в такте сжатия заключается в следующем. Необходимо вывернуть свечу первого цилиндра. В свечное отверстие вставить бумажный кляп. уплотнить его. При проворачивании коленчатого вала пробка выстрелит. После этого останется только совместить метки.

В этом положении производится  регулировка  клапанов первого цилиндра автомобиля Газель двигатель 402.

Расположение цилиндров на двигателе 402

Первый цилиндр считается от радиатора охлаждения

Для дальнейшей регулировки необходимо знать порядок работы цилиндров двигателя.

Порядок работы 402 двигателя

То есть после регулировки клапанов первого цилиндра коленвал проворачивается на 180 градусов. Половина оборота. Регулируются клапана второго цилиндра. Еще на 180 градусов регулируются клапана четвертого цилиндра. И окончательно повернув коленвал на половину оборота,  регулируются клапана третьего цилиндра.

При каждом повороте коленчатого вала необходимо правильно выставить поршень следующего цилиндра в ВМТ. Проще всего после регулировки первого цилиндра провернуть коленчатый вал на половину оборота и убедится что поршень второго цилиндра встал ВМТ . для этого достаточно вставить в свечное отверстие тонкий металлический щуп диаметром 3 мм. Или отверткой.

Чтобы он уперся в поршень. По мере поднятия поршня щуп будет выдвигаться. Когда он выйдет на максимальное расстояние это будет ВМТ. С четвертым цилиндром проще. ВМТ поршня цилиндра можно выставить по метке. Он а снова подойдет к отливу на передней крышке. Третий цилиндр после проворота от четвертого снова можно определить с помощью щупа.

Регулировка клапанов двигателя ЗМЗ 402

Регулировка клапанов двигателя ЗМЗ 402 производится на всех клапанах одинаково. Раскручивается стопорная гайка регулировочного винта. Вставляется щуп между коромыслом и верхней шейкой клапана. Щуп прижимается регулировочным винтом. Так чтобы он двигался между ними с небольшим усилием.

Величина зазора для впускных клапанов составляет 0,3 мм для выпускных 0,4 мм. Отличить какой клапан впускной какой выпускной можно просто. Впускные клапана расположены  напротив каналов впускного коллектора. Выпускные клапана расположены напротив каналов выпускного коллектора. После того как щуп  необходимого размера прижат регулировочным винтом следует его застопорить гайкой. Сам винт требуется придерживать от прокручивания отверткой.

Двигателя ЗМЗ 402 ранее устанавливались на автомобиль «Волга» Начиная с модели ГАЗ 24. До появления двигателя ЗМЗ 406. Конечно, ЗМЗ 406 во многом превосходит старые двигателя. И в мощности и в долговечности. К тому же расход топлива  на змз 406  ниже. Не требуется регулировка клапанов. Потому что применяются гидрокомпенсаторы. ЗМЗ 402 постепенно уходят из нашей жизни. Но автомобилей с этими двигателями еще очень много.

Регулировка клапанов газель 402 двигатель  аналогична способу регулировки на двигателе УМЗ 417. Который устанавливается на автомобиле УАЗ. Конструктивно моторы очень похожи. Хотя существует множество отличий. Некоторые детали этих двигателей  взаимозаменяемы.

Приказы на запуск двигателя Chevy 283, 327, 350, 400, 427, 454 и более

0003 0003
3
Приказ об увольнении двигателей Chevrolet
98 CID 1986-1988
Код двигателя 4
Порядок зажигания 1-3-4-2
98 CID 1983-1987
Код двигателя C
Порядок зажигания 1-3-4-2
98 CID 1985-1998
Порядок увольнения 1-3-4-2
98 CID с EFI
Код двигателя 5
Порядок зажигания 1-3-4-2
Двигатели 112 и 121 CID 1982-1986
Порядок зажигания 1-3-4-2
121 CID (код двигателя 1)
1987-1989
133 CID с DIS

Порядок зажигания 1-3-4-2
138 Quad 4
Катушка и заглушки, расположенные
под алюминиевой крышкой
Порядок зажигания 1-3-4-2
122 Двигатель CID
Порядок включения 1-3-4-2
151 CID Двигатель
Код двигателя V 1978
Код двигателя 1 1978-1979
Порядок зажигания 1-3-4-2
151 CID Двигатель
Код двигателя V 1979-1980
Код двигателя 2 1982-1986
Порядок зажигания 1-3-4-2
140 Двигатель CID
Порядок включения 1-3-4-2
151 Двигатель CID с DIS
1987-1991
Порядок увольнения 1-3-4-2
151 Двигатель CID
Двигатель, коды 5 и R 1981-1986
Порядок зажигания 1-3-4-2
164 Двигатель CID 1965-1968
Порядок увольнения 1-4-5-2-3-6
164 Двигатель CID 1969
Порядок увольнения 1-4-5-2-3-6
173 Двигатель CID
Автомобили с задним приводом
Порядок увольнения 1-2-3-4-5-6
173 Двигатель CID
Автомобили с передним приводом
Порядок увольнения 1-2-3-4-5-6
173 Двигатель CID с DIS 1987-1989 гг.
3.Двигатель 1 л (192 CID) с DIS
3,4 л (Двигатель 204 CID с DIS

Порядок включения 1-2-3-4-5-6
3.Двигатель 1 л (192 CID) Camaro
Порядок работы 1-2-3-4-5-6
Двигатель 3,1 л (192 CID) в Lumina
Порядок включения 1-2-3-4-5-6
131 Двигатель CID 1982-1987 гг.
Порядок увольнения 1-6-5-4-3-2
Двигатели CID 196 и 231
1978-1980

Порядок зажигания 1-6-5-4-3-2
Двигатели 200 и 229 CID
Порядок зажигания 1-6-5-4-3-2
262 Газовый двигатель CID
Порядок зажигания 1-6-5-4-3-2
194, 230 и 250 CID, рядные двигатели с шестью цилиндрами

Порядок зажигания 1-5-3-6-2-4
262, 267, 283, 302, 305, 350,
Двигатели 400 и 454 CID
1975-1991
Порядок зажигания 1-8-4-3-6-5-7-2
283, 302, 307, 350, 396, 400 Двигатели
и 454 CID 1967 -
1974, 327 и 427 CID
Двигатели 1967-1969 (кроме
1969 Corvette 427)

Порядок стрельбы 1-8-4-3 -6-5-7-2
307 Двигатель CID 1986-1990
Порядок включения 1-8-4-3-6-5-7-2
283, 327, 396, 409 и 427
Двигатель CID 1965-1966

Порядок зажигания 1-8-4-3-6-5-7-2
327 CID Engine 1968
Corvette

Порядок стрельбы 1-8-4-3-6-5-7-2
Двигатель 301 CID
Порядок зажигания 1-8-4-3-6-5-7-2
Двигатель 350 CID 1969-1974
Corvette, 427 CID Engine 1969
Corvette

Порядок стрельбы 1-8-4-3-6-5-7-2

Порядок увольнения Chevy 350 SBC и спецификации распределителя HEI

Статья может содержать партнерские ссылки. Как партнер Amazon я зарабатываю на соответствующих покупках.

Двигатель

Chevy 350 - Doug Dewitt / Flickr CC BY-SA

Запоминание порядка зажигания небольшого блока Chevy V8 должно быть вашим первым шагом, прежде чем открывать капот вашего автомобиля, чтобы начать новый проект.

Можно сказать, что порядок запуска - это сердцебиение вашего двигателя. Если вы выведете из строя провода свечи зажигания на крышке распределителя, ваш двигатель не будет работать должным образом.

Порядок зажигания - это определенная последовательность, в которой каждый цилиндр получает искру, чтобы зажечь смесь газа и воздуха в точное время.

Двигатели

разработаны с тщательно скоординированным порядком зажигания, чтобы помочь максимизировать производительность, сбалансировать двигатель и снизить вибрацию. Однако универсального порядка стрельбы не существует. У каждого производителя есть свои уникальные порядки зажигания в зависимости от размера и технических характеристик двигателя.

Приказ об увольнении двигателей V8 Chevy Small (SBC) и Big Block (BBC)

Порядок стрельбы Chevy V8 для малых и больших блоков: 1-8-4-3-6-5-7-2. Это означает, что сначала срабатывает цилиндр номер 1, затем цилиндр номер 8, следующий цилиндр номер 4 и так далее.

Итак, как узнать, какой цилиндр номер один? Хороший вопрос.

Цилиндры заказываются от передней части двигателя к задней, начиная со стороны водителя.

Это означает, что передний левый цилиндр (если смотреть вперед) - это позиция номер один. Затем числа чередуются слева направо. Если вы догадались, что передний правый цилиндр будет номером два, вы были правы.

Остальные цилиндры следуют в этом порядке: все цилиндры с нечетными номерами (1, 3, 5, 7) слева / со стороны водителя двигателя и цилиндры с четными номерами (2, 4, 6, 8) справа /со стороны пассажира.

На основании наших исследований этот порядок зажигания применяется к двигателям Chevrolet V8 объемом 267, 283, 302, 305, 307, 327, 350, 400, 366, 396, 402, 427, 454 и 502 кубических дюйма, за исключением двигателей LS. Тем не менее, вы всегда должны сверяться с руководством по эксплуатации, чтобы подтвердить технические характеристики вашего двигателя.

Видео с приказом об увольнении

Приказ об увольнении крышки распределителя HEI

Распределитель - это механизм, который передает напряжение от катушки зажигания на свечу зажигания.В большинстве небольших блоков Chevy используется дистрибьютор HEI, что означает «High Energy Ignition».

На малоблочном двигателе Chevy V8 порядок открытия крышки распределителя - по часовой стрелке. В большинстве случаев не имеет значения, где находится позиция номер один на крышке распределителя, если провода вилки находятся в правильном порядке зажигания.

Самое важное, что нужно помнить, это то, что порядок зажигания должен соответствовать той же схеме, что и двигатель. Порядок стрельбы Chevy 350 - 1-8-4-3-6-5-7-2.

Это означает, что рядом с проводом свечи зажигания номер один будет провод свечи зажигания номер 8, номер 4 и так далее при вращении по часовой стрелке.

Заключение

Порядок включения такой же для Chevy 350, а также для многих других двигателей Chevrolet V8 с малым и большим блоком. К счастью, инженеры Chevy позволили нам, фанатам Chevy, довольно легко определить порядок зажигания.

Однако, прежде чем тянуть за провода свечи зажигания, рекомендуется промаркировать концы проводов свечи зажигания и крышку распределителя с соответствующим номером цилиндра.Это придаст вам уверенности в том, что провода свечей зажигания вернутся в правильном порядке, прежде чем вы проворачиваете двигатель.

Приказ об увольнении Chevy

Порядок зажигания двигателя - это последовательность зажигания свечей зажигания. На двигателях с трамблером порядок зажигания определяется прокладкой проводов свечей зажигания от крышки распределителя до свечей зажигания в каждом цилиндре. Когда поршень находится в верхней мертвой точке (ВМТ) такта сжатия, ротор внутри распределителя должен быть выровнен. с клеммой свечи зажигания номер один (№1) в крышке распределителя.В зависимости от того, в какую сторону вращается распределитель (по часовой стрелке или против часовой стрелки), следующий провод свечи в крышке будет переходить к следующей свече зажигания в последовательности зажигания этого двигателя.

На большинстве двигателей Chevrolet цилиндр №1 - это первый цилиндр в передней части двигателя со стороны водителя (с левой стороны) заднеприводного легкового или грузового автомобиля. На переднеприводных автомобилях и минивэнах с поперечно установленным V6 (сбоку) цилиндр №1 является первым цилиндром на передней стороне двигателя со стороны пассажира (справа).

Цилиндры пронумерованы в шахматном порядке из стороны в сторону, начиная с цилиндра № 1 по направлению к задней части двигателя (см. Рисунки ниже). Таким образом, на двигателе V6 или V8 один ряд цилиндров будет иметь нечетный номер (все левые цилиндры на заднеприводном двигателе V6 или V8 или все передние цилиндры на поперечно установленном V6), а цилиндры на на противоположной стороне будут все цилиндры с четными номерами.

Приказы об увольнении Chevy V8

Порядок включения двигателей Chevy Small Block V8 (265,283, 302, 327, 350, 400): 1-8-4-3-6-5-7-2.

Порядок включения двигателей Chevy Big Block V8 (396, 406, 427, 454) также 1-8-4-3-6-5-7-2.

Порядок включения двигателей Chevy LS (от LS1 до LS7) отличается от двигателей SB или BB V8. Это 1-8-7-2-6-5-4-3.

ПРИМЕЧАНИЕ: Эти порядки зажигания относятся к коленчатому валу со стандартной крестообразной плоскостью, где ходы разнесены на 90 градусов, и стандартному распределительному валу порядка срабатывания.


Шевроле приказ об увольнении.

Изменение порядка стрельбы

Некоторые специальные гоночные кулачки позволяют изменять порядок стрельбы.На двигателях GM BB и SB V8 изменение порядка зажигания с помощью кулачка, меняющего порядок зажигания цилиндров 4 и 7, приводит к новому порядку зажигания 1-8-7-3-6-5-4-2. Замена 4-7 улучшает распределение воздуха / топлива между цилиндрами (особенно цилиндрами 4 и 7), упрощает настройку двигателя и снижает тепловыделение в задней части двигателя. Он также снижает крутильные нагрузки и вибрации коленчатого вала.

Приказ об увольнении двигателей Chevy Marine

Порядок включения судового двигателя Chevy V8 со стандартным вращением такой же, как у легкового или грузового автомобиля (см. Выше).Но на лодках с двумя внутренними двигателями (расположенными рядом) один двигатель обычно вращается в обратном направлении, чтобы компенсировать влияние вращения другого двигателя. Это помогает стабилизировать лодку. Двигатели с обратным вращением имеют специальный морской кулачок, который изменяет фазу газораспределения, поэтому двигатель будет вращаться в противоположном направлении.

Порядок включения судового двигателя Chevy с ОБРАТНЫМ вращением - 1-2-7-5-6-3-4-8.

Почему имеет значение порядок увольнения

Правильный порядок зажигания очень важен, потому что перепутывание проводов свечей зажигания может помешать запуску двигателя, вызвать обратную вспышку и работать очень плохо, если вообще будет.

Остерегайтесь зажигания Crossfire . На двигателях, в которых две соседние свечи зажигания зажигаются одна за другой, важно убедиться, что провода свечи зажигания не проложены рядом друг с другом на большом расстоянии. Это может вызвать перекрестный огонь между свечами, потому что магнитное поле, создаваемое искрой, идущей к одной свече, может преждевременно зажигать следующую свечу, в результате чего двигатель работать грубо и пропускать зажигание. Чтобы этого не произошло, перекрестите два смежных провода вилки крест-накрест, чтобы нейтрализовать магнитная индукция.

В двигателях с системами зажигания без распределителя или системами зажигания с катушкой на свече порядок зажигания контролируется модулем зажигания или компьютером двигателя. Компьютер получает входной сигнал от датчика положения коленчатого вала (и датчика положения распределительного вала на некоторых двигателях), чтобы определить, какой поршень приближается к верхней мертвой точке на такте сжатия. Это затем зажигает эту свечу зажигания, следующую и так далее в последовательности зажигания.






Другие статьи о двигателях

Приказ Chrysler о зажигании

Приказ о зажигании Ford

Свечи зажигания: вся необходимая информация

Не пренебрегайте свечами зажигания

Почему свечи зажигания все еще необходимо заменять

Провода свечей зажигания

Анализ пропусков зажигания

Свечи зажигания и характеристики зажигания

Распределительные системы зажигания

Безраспределительные системы зажигания

Системы зажигания с катушкой над свечой

Многокатушечные системы зажигания

Диагностика двигателя, который не проворачивается и не запускается

Подробнее Двигатель Связанные статьи

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из заводского руководства по обслуживанию вашего автомобиля?

Mitchell 1 DIY инструкции по ремонту

C5333-040 COMETIC 4.Блок 396/402/427/454/502

Шеви штуцера прокладки головки цилиндра 540 МЛС большой

C5333-040 COMETIC 4.540 Диаметр отверстия .040 Толстая прокладка головки блока цилиндров MLS Фитинг Chevy Big Block 396/402/427/454/502 Кубический дюйм Mark V & Mark VI

Прокладка для головки Cometic: Прокладки для головки Cometic разработаны для энтузиастов производительности. С таким множеством индивидуальных требований к каждому двигателю Cometic предлагает ряд вариантов, соответствующих вашему конкретному двигателю и потребностям. * MLS * Прокладка Cometic MLS состоит из трех слоев нержавеющей стали.Cometic использует нержавеющую сталь для повышения прочности, способности к отскоку и устойчивости к коррозии. Наружные слои прокладки тиснены и покрыты с обеих сторон материалом на основе фторэластомерного каучука (витон), разработанным для удовлетворения требований различных жестких условий уплотнения, условий нагрузки и отделки поверхности. Покрытие Viton является термостойким до 2500 ° C или 4820 F. Центральный или регулировочный слой прокладки состоит из слоя нержавеющей стали без покрытия, который может быть изменен в соответствии с различными требованиями к толщине.Прокладка MLS идеально подходит как для алюминиевых головок к чугунным блокам, так и для алюминиевых головок к алюминиевым блокам. Состав MLS также выдерживает усилия сдвига, создаваемые алюминиевыми головками на чугунных блоках. Повторная затяжка не требуется. По своей конструкции прокладка MLS обеспечивает равномерную крутящую нагрузку на уплотняемую поверхность, что позволяет значительно снизить деформацию отверстия.

  • Производитель: Cometic
  • Номер детали производителя: C5333-040
  • Тип детали: Прокладки головки блока цилиндров - Прокладки двигателя
  • Линия продуктов: Прокладки головки блока цилиндров Cometic MLS
  • Мощность, прямая Номер детали: C5333-040
  • Диаметр отверстия (дюйм): 4.540 дюймов
  • Диаметр цилиндра (мм): 115,316 мм
  • Материал прокладки: многослойная нержавеющая сталь
  • Толщина в сжатом состоянии (дюймы): 0,040 дюйма
  • Сжатый объем (куб. См): 10,611 куб. См
  • Блокировка проволоки: №
  • Прокладка: 1 отверстие на 30 отверстий на каждом конце, 3 нижних открытых
  • Количество: Продается индивидуально
  • Примечание: это приложение подходит для Chevy Big Block 396/402/427/454/502 кубических дюймов Mark V и Mark IV

ПРИМЕНЕНИЕ ДЛЯ АВТОМОБИЛЯ:

CHEVROLET C1500 CHEYENNE 1991-1992 годы

CHEVROLET C1500 SCOTTSDALE 1991-1992

CHEVROLET C1500 SILVERADO 1991-1992

CHEVROLET C1500 Вт 1991-1992

CHEVROLET C1500 454 SS 1991-1992

CHEVROLET C1500 Пикап CHEYENNE 1993

CHEVROLET C1500 Пикап SILVERADO 1993

CHEVROLET C1500 PICKUP WT 1993

CHEVROLET C1500 PICKUP 454 SS 1993

CHEVROLET C2500 Пикап 1991-1993 гг.

CHEVROLET C2500 PICKUP BASE 1994-1997 гг.

CHEVROLET C2500 PICKUP BASE 1999-2000

CHEVROLET C2500 PICKUP CHEYENNE 1991-1994 гг.

CHEVROLET C2500 пикап CHEYENNE 1998

CHEVROLET C2500 Пикап LS 1999-2000

CHEVROLET C2500 Пикап SILVERADO 1991-1994 гг.

CHEVROLET C2500 Пикап SILVERADO 1998

CHEVROLET C2500 PICKUP WT 1994

CHEVROLET C2500 PICKUP WT 1998

CHEVROLET C2500 ПРИГОРОДНАЯ БАЗА 1992-1999 гг.

CHEVROLET C2500 SUBURBAN LS 1998-1999 гг.

CHEVROLET C3500 Пикап 1991-1993 годов

CHEVROLET C3500 PICKUP BASE 1994-1997 гг.

CHEVROLET C3500 PICKUP BASE 1999-2000

CHEVROLET C3500 пикап CHEYENNE 1991-1994 гг.

CHEVROLET C3500 пикап CHEYENNE 1998

CHEVROLET C3500 Пикап LS 1999-2000

CHEVROLET C3500 Пикап SILVERADO 1991-1994 гг.

CHEVROLET C3500 Пикап SILVERADO 1998

ШЕВРОЛЕ ЭКСПРЕСС 3500 БАЗА 1996-2000

ШЕВРОЛЕ ЭКСПРЕСС 3500 LS 1996

ШЕВРОЛЕ ЭКСПРЕСС 3500 LS 1998-2000

ШЕВРОЛЕ G30 BEAUVILLE 1991-1996

CHEVROLET G30 CHEVY VAN 1991-1996 годов

CHEVROLET G30 HI-CUBE 1991-1996 годов

CHEVROLET G30 SPORTVAN 1991-1996 годов

CHEVROLET K2500 Пикап 1991-1993 годов

CHEVROLET K2500 Пикап 1996

CHEVROLET K2500 PICKUP BASE 1994-1997 гг.

CHEVROLET K2500 PICKUP BASE 1999-2000

CHEVROLET K2500 пикап CHEYENNE 1991-1994 гг.

CHEVROLET K2500 пикап CHEYENNE 1998

CHEVROLET K2500 Пикап LS 1999-2000

CHEVROLET K2500 Пикап SILVERADO 1991-1994 гг.

CHEVROLET K2500 PICKUP SILVERADO 1997-1998 годы

CHEVROLET K2500 PICKUP WT 1994

CHEVROLET K2500 PICKUP WT 1998

CHEVROLET K2500 ПРИГОРОДНАЯ БАЗА 1992-1999 гг.

CHEVROLET K2500 SUBURBAN LS 1998-1999 гг.

CHEVROLET K3500 пикап 1991-1993 годов

CHEVROLET K3500 PICKUP BASE 1994-1997 гг.

CHEVROLET K3500 PICKUP BASE 1999-2000

CHEVROLET K3500 пикап CHEYENNE 1991-1994 гг.

CHEVROLET K3500 пикап CHEYENNE 1998

CHEVROLET K3500 Пикап LS 1999-2000

CHEVROLET K3500 Пикап SILVERADO 1991-1994 гг.

CHEVROLET K3500 Пикап SILVERADO 1998

CHEVROLET P30 VAN BASE 1991-1999

CHEVROLET R2500 SUBURBAN SCOTTSDALE 1991

CHEVROLET R3500 Пикап 1991

CHEVROLET R3500 пикап CHEYENNE 1991

CHEVROLET R3500 Пикап SILVERADO 1991

CHEVROLET V3500 Пикап 1991

CHEVROLET V3500 пикап CHEYENNE 1991

CHEVROLET V3500 Пикап SILVERADO 1991

GMC C2500 Пикап SIERRA 1991-1993 гг.

GMC C2500 Пикап SIERRA 1996-1997 гг.

GMC C2500 Пикап SIERRA SL 1994-1996 гг.

GMC C2500 Пикап SIERRA SL 1998-2000

GMC C2500 Пикап SIERRA SLE 1998-2000 гг.

GMC C2500 подборщик SIERRA SLT 1998-2000

GMC C2500 Пикап SIERRA XC 1991-1997 гг.

GMC C2500 ПРИГОРОДНАЯ БАЗА 1992-1999 гг.

GMC C2500 ПРИГОРОДНЫЙ SLE 1999

GMC C2500 SUBURBAN SLT 1999

GMC C3500 PICKUP BASE 1998

GMC C3500 Пикап SIERRA 1991-1993 гг.

GMC C3500 Пикап SIERRA 1996-1997 гг.

GMC C3500 подборщик SIERRA SL 1994-1995 гг.

GMC C3500 подборщик SIERRA SL 1999-2000

GMC C3500 подборщик SIERRA SLE 1999-2000 гг.

GMC C3500 подборщик SIERRA SLT 1999-2000

GMC C3500 Пикап SIERRA XC 1991-1997 гг.

GMC K2500 ПОДЪЕМНИК БАЗА 1998

GMC K2500 Пикап SIERRA 1991-1993 гг.

GMC K2500 Пикап SIERRA 1996-1997 гг.

GMC K2500 Пикап SIERRA SL 1994-1996 гг.

GMC K2500 подборщик SIERRA SL 1999-2000

GMC K2500 Пикап SIERRA SLE 1999-2000

GMC K2500 подборщик SIERRA SLT 1999-2000

GMC K2500 Пикап SIERRA XC 1991-1997 гг.

GMC K2500 ПРИГОРОДНАЯ БАЗА 1992-1999 гг.

GMC K2500 ПРИГОРОДНЫЙ SLE 1999

GMC K2500 SUBURBAN SLT 1999

GMC K3500 ПОДЪЕМНИК БАЗА 1998

GMC K3500 Пикап SIERRA 1991-1993 гг.

GMC K3500 Пикап SIERRA 1996-1997 гг.

GMC K3500 подборщик SIERRA SL 1994-1995 гг.

GMC K3500 подборщик SIERRA SL 1999-2000

GMC K3500 подборщик SIERRA SLE 1999-2000

GMC K3500 подборщик SIERRA SLT 1999-2000

GMC K3500 Пикап SIERRA XC 1991-1997 гг.

GMC R2500 ПРИГОРОДНАЯ БАЗА 1991

GMC R3500 ПОДБОРНАЯ БАЗА 1991

GMC V3500 ПОДБОРНАЯ БАЗА 1991

Chevrolet Fitment 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000

GMC установка 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000

Замена головки блока цилиндров 402 Big Block - Head Games

Flow.Для двигателя это ключ к получению максимально возможной мощности от вашего двигателя внутреннего сгорания. Без него ваш двигатель, будь то маленький или большой блок, будет не чем иным, как хрипящей массой железа и стали, пытающейся избавиться от своих страданий. Подумайте об этом так: бегайте 10 минут на беговой дорожке в обычном режиме, затем бегайте еще 10 минут, слегка сжимая чьей-то рукой ваше горло. Заметили разницу? Ограничительные головки делают то же самое с вашим двигателем.

У нашего хорошего друга были проблемы с его Корветом 65 года выпуска.Большой блок 402, который он установил много лет назад, имел некоторые проблемы с перегревом, которые были связаны с выхлопными газами в системе охлаждения, что означало, что в одной из головок была трещина, вероятно, в седле выпускного клапана.

Это дало нам прекрасную возможность показать, что замена современных, более плавных головок может сделать с двигателем, который в остальном не изменился. В то же время мы могли бы отказаться от массивных чугунных монстров эпохи диско и отдать пару алюминиевых блоков 21-го века.

Не так давно у парней с уличными моторами Rat был один, может быть, два варианта для набора алюминиевых головок. Обратите внимание на то, как мы сказали «улица», а не на дорогие гоночные головы, которые были слишком дорогими для большинства. Обычно единственным вариантом было найти набор винтажных заводских головок L88 / L89 / ZL1, и даже тогда этих затрат хватило, чтобы построить целую чугунную крысу.

Ну, теперь 2011 год. Нет, у нас нет летающих машин, людей, живущих на Луне, или каких-либо объяснений тому, что GM думала о зажигании Optispark.Но у нас есть честные, плавные, производительные алюминиевые головки, которые подойдут для любого бюджета, даже для экономного владельца большого блока.

Для этого теста мы не собирались ничего менять, кроме голов. Почему? Для парня с ограниченным бюджетом все нужно делать поэтапно. Если оставить в стороне проблему перегрева двигателя, о котором идет речь, если вы хотите улучшить характеристики своего двигателя, не повредив шорт-блок, в первую очередь следует начать с головок. Они являются основой вашей индукционной системы.Даже самая дешевая бюджетная головка, представленная сегодня на рынке, вероятно, на тонны лучше, чем фабрика 40-50 лет назад.

Подобно тому, как вы не строите каркас своего дома до фундамента, вы не получите сначала распредвал перед покупкой головок. Обновляя сначала только головки, мы остаемся в рамках разумного бюджета и позволяем себе выбирать из более широкого ассортимента роликовых распредвалов, как гидравлических, так и механических, для следующего значительного повышения производительности, включая увеличение подъемной силы благодаря 0.Максимальная грузоподъемность новых головок - 700 дюймов.

Для набора головок, подходящих для уличного использования и перекачки газа, мы просмотрели различные каталоги и решили использовать набор алюминиевых головок PowerOval 280 с овальным отверстием Trick Flow Specialties, арт. ТФС-41310001. Эти головки оснащены камерами сгорания объемом 113 куб. См, впускными направляющими объемом 280 куб. См и выпускными отверстиями объемом 137 куб. См, поднятыми на 0,300 дюйма для оптимизации исходящего потока и продувки. В то время как выпускные отверстия подняты, впускные отверстия находятся в месте стандартного большого блока, поэтому любой стандартный впускной канал с большим блоком прикручивается.Розничная цена на эти головы составляет 924,98 долларов США за штуку через Summit Racing. Следите за тем, как мы базируем наш тестовый двигатель с помощью динамометрического станка Dynojet в нашем технологическом центре Snap-on, меняем местами наши новые головы, затем пристегиваем Sting Ray обратно на ролики и посмотрим, какие улучшения мы получили.

29.02

Toyota 3UR-FE (5.7 л, V8, VVTi): обзор, технические характеристики, сервисные данные

Toyota 3UR-FE представляет собой 5,7-литровый (5663 куб. См, 345,6 куб. Дюйм) V8, четырехтактный двигатель внутреннего сгорания с водяным охлаждением. бензиновый двигатель семейства UR, производимый Toyota Motor Corporation с 2006 года.

Двигатель 3UR-FE имеет 8 цилиндров V-образного расположения с углом наклона 90 °. 3UR-FE имеет цилиндр из литого под давлением алюминия. блок с пятиопорным коленчатым валом и двумя алюминиевыми головками с двумя распределительными валами с цепным приводом (DOHC) и четырьмя клапанами на цилиндр (всего 32).Двигатель Toyota 3UR-FE оснащен системой последовательного впрыска топлива (SFI) L-типа, системой зажигания Direct Ignition System (DIS) с индивидуальными катушками на каждой свече зажигания, системой индукции акустического контроля (ACIS), системой электронного зажигания (ESA). и ETCS-i (интеллектуальная электронная система управления дроссельной заслонкой). В двигателе также использовалась система Dual VVT-i (Variable Valve Timing) для впускных и выпускных распредвалов.

Он имеет диаметр цилиндра 94,0 мм (3,7 дюйма) и ход поршня 102,0 мм (4,02 дюйма).Степень сжатия 10,2: 1.

Этот двигатель производился от 362 л.с. (266 кВт; 357 л.с.) при 5600 об / мин до 383 л.с. (282 кВт; 378 л.с.) при 5600 об / мин максимальной мощности и от 530 Н · м (54 кг · м, 391 фут-фунт). ) при 3200 об / мин до 546 Н · м (55,7 кг · м, 402 фут · фунт) при 3600 об / мин максимального крутящего момента в зависимости от года выпуска и модели автомобиля.

Код двигателя выглядит следующим образом:

  • 3 - Двигатель 3-го поколения
  • UR - Семейство двигателей
  • F - Экономичный узкоугольный DOHC
  • E - Многофункциональный Точечный впрыск топлива

Общая информация

Технические характеристики двигателя
Код двигателя 3UR-FE
Компоновка Четырехтактный, V8
Тип топлива Бензин (бензин)
Производство 2006-
Рабочий объем 5.7 л, 5663 см 2 (345,6 куб. Дюймов)
Топливная система Последовательный многоточечный впрыск топлива (SFI)
Сумматор мощности Нет
Выходная мощность От 362 л.с. (266 кВт; 357 л.с.) при 5600 об / мин от
до 383 л.с. (282 кВт; 378 л.с.) при 5600 об / мин
Выходной крутящий момент От 530 Н · м (54 кг · м, 391 фут · фунт) при 3200 об / мин от
до 546 Н · м (55,7 кг · м, 402 фут · фунт) при 3600 об / мин
Порядок стрельбы 1-8 -7-3-6-5-4-2
Размеры (Д x Ш x В): -
Вес 220 кг (485 фунтов)

Блок цилиндров

Двигатель 3UR-FE имеет блок цилиндров из литого под давлением алюминия в V-образном расположении под углом крена 90 °.Порядок включения этого двигателя: 1-8-7-3-6-5-4-2. Коленчатый вал поддерживается пятью коренными подшипниками. Эти подшипники изготовлены из алюминиевого сплава. Двигатель оснащен кованым стальным коленчатым валом с пятью шейками и шестью противовесами.

В двигателе 3UR-FE использовались кованые шатуны с алюминиевыми подшипниками, покрытыми смолой. Поршни изготовлены из жаропрочного алюминиевого сплава и охлаждаются четырьмя масляными форсунками в блоке цилиндров. Поршневые пальцы полностью плавающие. Мотор Toyota 3UR-FE имеет два компрессионных и одно маслосъемное кольцо.

Диаметр цилиндра и ход поршня составляют 94,0 мм (3,7 дюйма) и 102,0 мм (4,02 дюйма) соответственно. Степень сжатия 10,2: 1.

ход:
Блок цилиндров
Сплав блока цилиндров Алюминий
Степень сжатия: 10,2: 1
Диаметр цилиндра: 94,0 мм (3,7 дюйма)
83,0 мм (3,27 дюйма)
Количество поршневых колец (компрессионных / масляных): 2/1
Количество коренных подшипников: 5
Внутренний диаметр цилиндра (стандартный ): 94.000-94,012 мм (3,700-3,701 дюйма)
Диаметр юбки поршня (стандартный): 93,950-93,960 мм (3,6988-3,6992 дюйма)
Внешний диаметр поршневого пальца: 21,997-22,000 мм (0,866 -0,8661 дюйма)
Внутренний диаметр втулки шатуна: 22,000 мм (0,8661 дюйма)
Диаметр головки шатуна: 59,000 мм (2,3228 дюйма)
Боковой зазор поршневого кольца: Верх 0.020-0,070 мм (0,0008-0,027 дюйма)
Второй 0,020-0,060 мм (0,0008-0,0024 дюйма)
Масло 0,070-0,145 мм (0,0028-0,0057 дюйма)
Поршневое кольцо торцевой зазор: Верхний 0,22-0,33 мм (0,0087-0,013 дюйма)
Второй 0,35-0,50 мм (0,0138-0,0197 дюйма)
Масло 0,10-0,40 мм (0,0039-0,0157 дюйм)
Диаметр коренной шейки коленчатого вала: 66.988-67,000 мм (2,6373-2,6378 дюйма)
Диаметр шатуна: 55,982-56,000 мм (2,204-2,2047 дюйма)

Порядок затяжки болтов крышки коренного подшипника и характеристики крутящего момента:

  • Шаг 1:
    Внутри: 61 Нм; 6,2 кг · м; 45 фунт-фут
    Снаружи: 27 Нм; 2,7 кг · м; 20 фунт-футов
  • Шаг 2: Поверните болты на 90 °
  • Сторона блока цилиндров 45 Нм; 4,6 кг · м; 33 фут-фунт

После затяжки болтов крышки подшипника убедитесь, что коленчатый вал вращается плавно вручную.

Болты подшипника шатуна

  • Шаг 1: 40 Нм; 4,0 кг · м; 30 фут-фунтов
  • Шаг 2: Поверните болты на 90 °

Головка блока цилиндров

Головки блока цилиндров изготовлены из алюминиевого сплава. Двигатель 3UR-FE имеет конструкцию с двумя верхними распредвалами (DOHC) с четырьмя клапанами на цилиндр (2 впускных и 2 выпускных). В двигателе 3UR-FE используются первичные приводные цепи для впускных распределительных валов, а каждый выпускной распределительный вал приводится в действие вторичной приводной цепью от впускного распределительного вала.Двигатель 3UR-FE имел Dual VVT-i для управления впускным и выпускным распредвалами.

Продолжительность всасывания составляет 248 градусов, а продолжительность выхлопа - 242 градуса. Для регулировки зазора клапана в этом двигателе используется гидравлический регулятор зазора, который приводится в действие моторным маслом, подаваемым из головки блока цилиндров, и встроенной пружиной.

-44,346 мм (1,74-1,7459 дюйма)
Головка блока цилиндров
Головка блока из сплава Алюминий
Расположение клапана: DOHC, цепной привод
Высота головки цилиндра: -
13 Клапаны 32 (4 клапана на цилиндр)
Время впускного клапана: 248 °
Время выпускного клапана: 242 °
Диаметр головки клапана: Впускной 38.0 мм (1,496 дюйма)
ВЫХЛОПНАЯ 34,5 мм (1,260 дюйма)
Длина клапана: ВПУСКНОЙ 105,85 мм (4,17 дюйма)
ВЫХЛОПНОЙ ГАЗ 110,40 мм (4,35 дюйма)
Диаметр штока клапана: ВПУСКНОЙ 5,470–5,485 мм (0,215–0,216 дюйма)
ВЫПУСКНОЙ 5,465–5,480 мм (0,2152–0,2157 дюйма)
Свободная длина пружины клапана: ВПУСК 49.39 мм (1,9445 дюйма)
ВЫХЛОПНАЯ КОРОБКА 49,39 мм (1,9445 дюйма)
Высота выступа распредвала: ВПУСКНОЙ 44,291-44,441 мм (1,7437-1,7496 дюйма)
Диаметр шейки распределительного вала: №1 29,956-29,970 мм (1,1794-1,1799 дюйма)
Другое 25,959-25,975 мм (1,022-1,0226 дюйма)

Порядок затяжки головки и характеристики крутящего момента:

  • Шаг 1: 36 Нм; 3.67 кг · м; 27 фунт-футов
  • Шаг 2: Поверните все болты на 90 °
  • Шаг 3: Поверните все болты еще на 90 °
  • Для головки 12 мм: 21 Нм; 2,14 кг · м; 15 фут-фунт

Технические характеристики

Давление сжатия
Стандартное 13,3 кг / см 2 , (189 фунтов на кв. Дюйм) / 300 об / мин
Минимум 10,2 кг / см 2 , (145 psi) / 300 об / мин
Предел перепада сжатия между цилиндрами 1.0 кг / см 2 , (15 psi) / 300 об / мин
Масляная система
Расход масла, л / 1000 км до 1,0
Рекомендуемое моторное масло SAE 0W-20, 5W-20, 5W-30, 10W-30
Тип масла API SL, SM, SN
Объем моторного масла (заправляемая емкость) Со сменой фильтра: 7,5 л (7,9 амер. Кварты, 6,6 англ. Кварты)
Без замены фильтра: 7,1 л (7.5 США. qts, 6.2 Имп. qts).
Интервал замены масла, км (миль) 10000 (6000)
Давление масла Скорость холостого хода: 70 кПа (0,7 кгс / см 2 , 10,1 фунт / кв. Дюйм) или более
2500 об / мин: 220 кПа (2,2 кгс / см 2 , 32 фунта / кв. Дюйм) или более
Система зажигания
Свеча зажигания DENSO: SK20R11.
Зазор свечи зажигания 1,0-1,1 мм (0,0394-0.0433 дюйма)
Момент затяжки свечи зажигания 21 Нм (2,14 кг · м, 15 фунт-фут)

Применение в автомобилях

Модель Годы выпуска
Toyota Tundra 2006-
Toyota Sequoia 2007-
Toyota Land Cruiser 200 2007-
Lexus LX 570 2007-
ВНИМАНИЕ! Уважаемые посетители, данный сайт не является торговой площадкой, официальным дилером или поставщиком запчастей, поэтому у нас нет прайс-листов или каталогов запчастей.Мы информационный портал и предоставляем технические характеристики бензиновых и дизельных двигателей.

Мы стараемся использовать проверенные источники и официальную документацию, однако могут возникнуть расхождения между источниками или ошибки при вводе информации. Мы не консультируем по техническим вопросам, связанным с эксплуатацией или ремонтом двигателей. Мы не рекомендуем использовать предоставленную информацию для ремонта двигателей или заказа запчастей, используйте только официальные сервис-мануалы и каталоги запчастей.

Головное литье по годам

Эти отливки использовались в различных других модели модельного ряда Chevrolet, такие как легковой автомобиль Chevy II / Nova, Камаро и Корвет.Здесь указана только информация, относящаяся к Chevelle. для экономии места. Некоторые номера кастинга НЕ указаны, так как они могут иметь использовались в других моделях линейки Chevrolet, но НЕ использовались в Chevelle - например, в головах 409cid 1965 года # 3830817 & # 3852583 или 67 голов Camaro # 3876775.

Номер литья, вероятно, самый значимый на головке блока цилиндров, так как ее сложнее всего изменить. Кастинг Дата обычно находится рядом с номером отливки. Оба находятся под клапанная крышка будь то малый блок V8 (283/307/327/350) или большой блок Mark IV V8 (396/402/454).

Важно помнить "до" и "от" Указанные даты могут отличаться в зависимости от сроков производства и складских запасов. истощается. Например, только потому, что конкретная отливка головы может быть указанным как используемый с января по апрель не означает, что двигателестроительные заводы выбросили все до-январские головы или 1-го числа. мая выбросьте все головы, которые были в инвентаре, чтобы начать использовать новые дизайн.



Часы литье.Обратите внимание на 11 точек и цифру 0, обозначающую конкретный час смены головы были отлиты.

Головки цилиндров обычно имеют код даты в форма письма на месяц (см. таблицу ниже), две цифры для день и одно число для года. Например, C259 указывает дата 25 марта 1969 года.

V8 Отливка головки блока цилиндров Коды месяца
A - январь B - Февраль C - март D - Апрель
E - май F - июнь G - июль H - август
I - сентябрь J - октябрь K - ноябрь L - декабрь

Предостережения по срокам производства.Из-за запасов, графиков отгрузки, и т. д. вполне возможно, что головки блока цилиндров выводятся из эксплуатации. производство может все еще появиться на Chevelles, построенных после этого времени. 0 1 0.
0 1, за исключением добавлены выступ блока отправки температуры и два дополнительных отверстия для болтов.
2 0 с гнездо свечи зажигания заменено на коническое, свечу типа "арахис" но у ранних отливок была стандартная N-образная вилка.Последний закрытая камера из чугуна с квадратным отверстием. Произведено в обоих конструкции вилок для сервисной замены приложений с 1965 по 1969 год.
Голова
Номер
Год Двигатель Мощность Клапан Размер
Внутр. / Отл.
Камера сгорания
Камера куб.
Банкноты
3795896 1964 283
327
195, г. 220
250
1.72 / 1,50 59.669 Применялся в 1964 и 1965 годах.
3782461 1964
1965
1966
327
327
327
300
250, 300
275
1,94 / 1,50 62.076 Производство закончилось примерно Июнь 1966 г. и заменен на # 38
. Символ литья на внешней стороне лицо головы - печально известная двугорбая конструкция.
1964
1965
1966
327
327
327
350
350
350
2.02 / 1.60 62.076 1966 год - введение в конце марта.
3795896 1965 283 195, г. 220 1,72 / 1,50 59.669 Символ литья снаружи лицо головы представляет собой единую центрированную пирамиду на квадратном блоке.
3856208 1965 396 375 2.19 / 1,75 108.989 Первый квадратный порт Mark IV глава. Имеет втулку щитка свечи зажигания.
3872702 1966 396 325, 360 2,06 / 1,72 98,427 Все приложения с овальным портом. Имеет втулку щитка свечи зажигания. Спорный вопрос, являются ли эти на Chevelle использовались заглушки, но в перечисленных в каталог запчастей Chevrolet включено приложение Chevelle.
3873858 1966 396 375 2,19 / 1,72 108.989 Все высокопроизводительные квадратные порты приложения двигателя. Имеет втулку щитка свечи зажигания.
3884520 1966
1967
283
283
195, г. 220
195
1,72 / 1,50 60,530
38
1966
1967

1966 **
1967

327
327

327
327

275
275

350
325

1.94 / 1,50
1,94 / 1,50

2,02 / 1,60
2,02 / 1,60

62.076
63.305

62.076
63.305

Похож на 3782461. Б / у с января 1966 года по май 1967 года.
3
1967 396 325, 350 2,06 / 1,72 98,427 Первая голова без искры заглушка щитка втулки. Используется до января после замены на № 3

2.

3
1967 396 375 2,19 / 1,72 106,8 Используется по крайней мере до мая 1967 г. при замене на № 3
3

2

1967 396 325, 350 2,06 / 1,72 100,967 с января по апрель 1967 г., с модернизированной камерой сгорания.Июнь 1967 кастинг даты были указаны для этой головы.
3

2
1968 307 200 1,72 / 1,50 69,629 Используется только в 1968 году. Имеет температуру отправляющий босс подразделения.
35 1967
1968
396 325, 350 2,06 / 1,72 100.967 Первый овальный порт Mark IV с втулкой блока отправки температуры, в остальном идентичен № 3

2. Производство с мая 1967 по май 1968 года.

31 1967
1968
327 275 1,94 / 1,50 63,305 Использовался в конце 1967 года (май / апрель) и все 1968. Идентично # 38
, за исключением температуры отправка босса. Устройство конца 1967 года имеет датчик температуры босс юнита, но не повернут.
31 1967
1968
327 325 2,02 / 1,60 63,995 Камера сгорания увеличена и диаметр втулки направляющей клапана увеличен, чтобы принять 2,02 / 1,60 клапаны.
33 1968 327 250 1,72 / 1,50 75,340 Низкое сжатие, идентично на № 3884520 кроме замены и дополнения камеры сгорания температуры отправки босса.
3 1967
1968
1969
396 375 2,19 / 1,72 106,8 Первый Mark IV с температурным режимом отправка босса. Устройство конца 1967 года имеет датчик температуры босс юнита, но не повернут. Идентично № 3
3 1969 396 375 (L89) 2.19 / 1,84 106,8 Алюминиевая головка с температурой бобышка передающего устройства, два дополнительных отверстия просверлены и нарезаны резьбой, исправлены поверхность выпускного коллектора. В течение 1968 года использовались две версии. (не Chevelle) и 1969 года. Версия 1968 года и начала 1969 года имела заглушки в обоих концах ГБЦ. Примерно июнь 1969 г. устранена одна пробка.
3927185 1969
1970
307 200 1.72 / 1,50 69,625 Идентично № 3884520, за исключением имеет босс блока отправки температуры. Три отверстия для дополнительных болтов добавлены головки с каждой стороны и доработаны камеры сгорания.
3927186 1969
1970
350 300 1,94 / 1,50 63,305 Похоже на # 31 & # 3782461, но с бобышкой блока отправки температуры, три аксессуара отверстия и отливка символа были поменьше.
3931063 1969 396 325, 350 2,06 / 1,72 100,967 Похоже на # 3

2 & 35 с двумя дополнительными бобышками над выпускными отверстиями №3 (или №6) для заднего опорного кронштейна кондиционера. Прямое литье мигает.

3932441 1969
1970
350 250, г. 255
250
1.94 / 1,50 76,26 Аналогично # 3927186 с переделана камера сгорания.
3947041 1969
1970
350 300 1,94 / 1,50 63,305 Аналогично # 3782461 с переделанная камера сгорания, добавлена ​​отправка температуры бобышка агрегата и три дополнительных отверстия на конце.
3964290 1969
1970
1970
396
402
454
325, 350
330, 350
360
2.06 / 1,72 100,967 Аналогичен # 3931063 с гнездо свечи зажигания заменено на коническое, свечу типа "арахис" но у ранних отливок была стандартная N-образная вилка. Прямой литье мигает.
3964291 1969

1970

396
427
402
454
375
425
375
450
2,19 / 1,88 109.037 Аналогичен # 3
3973487 1971
1972
350
350
245, г. 270
165, 175
1,94 / 1,50 75,47 Похоже на # 3832441 & # 3782461 с переработанной камерой сгорания, добавлением температуры бобышка отправляющего устройства, три дополнительных отверстия для болтов добавлены в конец головка, коническое седло свечи зажигания и различная внешняя маркировка литье символа рядом с внутренним номером отливки.
3973487X 1972 350 165, 175 1,94 / 1,50 75,47 Используется только в конце 1972 г. и перекрыли производство с № 3998993.
3986339 1971 307 200 1,72 / 1,50 74,56 Аналогично # 3884520 с переработанная камера сгорания, бобышка блока отправки температуры и коническое седло свечи зажигания.
3993820 1971 402
454
300
365
2,06 / 1,75 113.060 Чугун с овальным портом и аналог # 3931063 с изменением дизайна на открытую камеру, переработанный седла впускных и выпускных клапанов и конические свечи зажигания.
3994026 1971 454 425 2.19 / 1,88 118,000 Чугун, квадратный порт с коническая свеча зажигания. Last Mark IV квадратный порт с открытой камерой дизайн.
3998991 1972 307 130 1,72 / 1,50 74,56 Аналогично # 3795896 с коническая свеча зажигания, переработанная камера сгорания и температура отправляющий босс подразделения. Первая головка, использующая закаленные седла клапанов для неэтилированное топливо.
3998993 1972
1973
1973
350
307
350
165, 175
115
145, 175
1,94 / 1,50 75,47 Введен в середине года (январь) заменить # 3973487X.
3999241 1972 402
454
240
270
2,06 / 1,72 113.06 Аналогичен # 3993820 с коническое седло свечи зажигания.
353049 1973 454 245 * 2,06 / 1,72 113,06 Используется для всех 1973 454 приложений.
333882 1974-75
1974
1975
350
400
400
Все 918, 180
175
1,94 / 1.50 75,47 Аналогично # 3998993 с коническое седло свечи зажигания.
336781 1974
1975
454
454
235
215
2,06 / 1,72 113,06 Используется для всех 1974 г. и ранних 1975. Заменить на # 346236 в середине 1975 года.
346236 1975 454 215 2.06 / 1,72 113,06 Заменен # 336781 в середине года 1975.

* Двигатель Corvette 454 1973 года имел мощность 270 л.с. Поскольку эта голова имеет тот же объем впуска / выпуска и куб.см., не известно, почему это указана мощность 245 л.с. для 1973 г.

** Двигатель L79 327/350 никогда не входил в линейку Chevelle. в 1966 г .; эта головка блока цилиндров использовалась на L79 / 350 1966 года выпуска Chevy II / Нова и Корвет.


1966 Овальная головка порта; обратите внимание на выступы с резьбой для щитов свечей зажигания.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
