Полярность аккумулятора: прямая и обратная

Знание всех технических терминов в автомобиле приходит с опытом, поэтому нет ничего страшного в том, что начинающий автомобилист не знает некоторых понятий, которые опытному «водиле» кажутся базовыми, очевидными и простыми, – к примеру, прямая и обратная полярность аккумулятора. В чем суть данных определений, каковы различия и зачем вообще нужно знать данную техническую характеристику? – сейчас разберемся.

Что такое полярность аккумулятора автомобиля?

Полярность – один из параметров АКБ, подразумевающий определенный порядок расположения на ней внешних токовыводящих элементов. Знать данный параметр нужно для того, чтобы при покупке нового аккумулятора сделать правильный выбор – к которому дотянутся и легко подключаться провода.

Как определить полярность аккумулятора автомобиля?

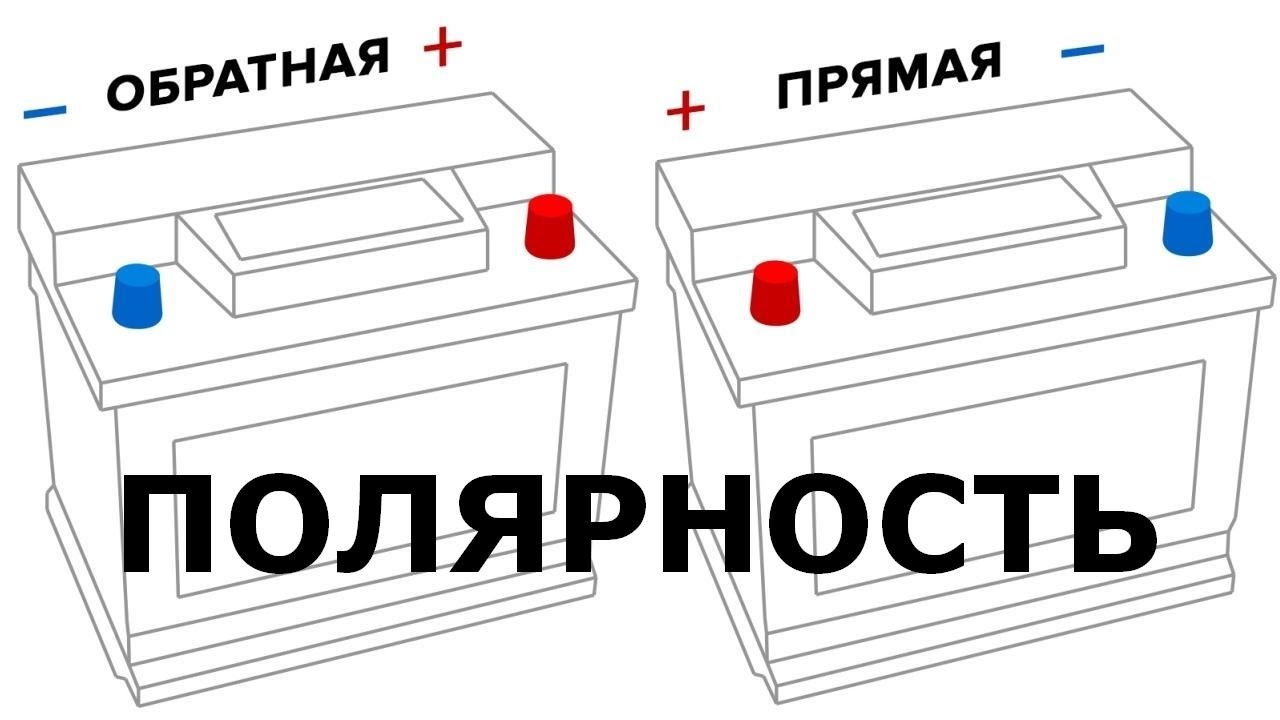

Наиболее распространенные виды полярности – прямая (она же «1», российская) и обратная (она же «0», европейская).

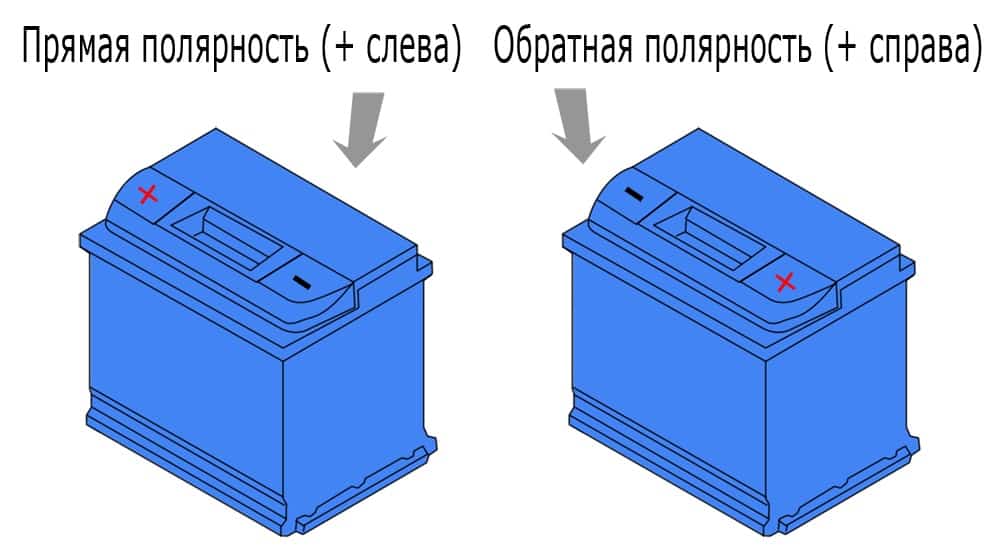

Прямая – это та, в которой токовыводы располагаются на крышке вдоль самой длинной стороны и при этом правый из них (правая клемма) – это «минус», а левый (левая клемма) – «плюс».

Обратная ей противоположна: токовыводы все также располагаются вдоль длинной стороны крышки, только правая клемма здесь уже помечена знаком «+», а левая – «-».

Больше никаких различий нет, то есть если взять идентичные АКБ только с разной полярность, то и количество банок, и сила тока, и сам корпус (цвет, размер) и даже этикетка будут одинаковыми.

При этом стоит заметить, что полярность может быть и ни прямой, и ни обратной. К примеру, в американских грузовых автомобилях можно встретить АКБ, у которых «+» и «-» располагаются по диагонали. Их полярность принято обозначать цифрой «2».

Есть еще полярности с номерами 3 и 4, но они уже не такие редкие (и тоже относятся к грузовым авто). Их клеммы располагаются вдоль короткой стороны крышки АКБ, а не длинной. Распознать их «прямоту»/«обратность» также довольно просто: просто поверните токовыводы так, чтобы они располагались напротив вас, но не рядом, а напротив. Далее процесс идентификации аналогичен вышеописанному: если плюсовая клемма окажется с правой стороны – полярность обратная («3»), если с левой – прямая («4»).

Видео.

Рекомендую прочитать:

Что такое прямая и обратная полярность аккумулятора

Когда и как менять воздушный фильтр двигателя автомобиля

 Воздушный фильтр — это важный элемент системы двигателя внутреннего сгорания. Хоть некоторые автовладельцы и не придают ему большого значения, но он может значительно влиять на работоспособность мотора и на его срок службы.  Дело в том, что главная задача воздушного фильтра, это задержка мелких частиц грязи и пыли в воздухе, попавшие внутрь двигателя, выступающие в роли мелкого, но твердого абразивного материала. Что приведет к преждевременному износу всех трущихся деталей. Соответственно. Если бы в конструкции автомобиля отсутствовали фильтры, то его срок сократился бы до нескольких тысяч километров.   Также, забившийся воздушный фильтр не способен пропускать достаточный объем воздуха. Это приводит к снижению мощности, увеличению расхода топлива и увеличению выброса вредных веществ в отработанных выхлопных газах.  Теперь становится понятным, что состояние воздушного фильтра — это важный момент в эксплуатации автомобиля, и требующий постоянного контроля. Тут есть несколько нюансов, каждый автопроизводитель, в инструкции к своей модели автомобиля, указывает рекомендуемый срок замены фильтра, ориентированный на количество пройденных километров. Но в расчете рекомендаций по замене, принято учитывать усредненные условия эксплуатации машины. Поэтому, правильнее будет самостоятельно следить за состоянием данного элемента, а замену проводить чаще рекомендуемой. Тем более, стоимость воздушного фильтра очень низкая, относительно других запчастей, а замену способен провести любой автовладелец.

 Особенности работы воздушного фильтра  Прежде всего, воздушный фильтр — это элемент очистки воздуха перед смешиванием его в камере сгорания. Позволяющий исключить все твердые частицы, присутствующие в уличном воздухе.  Внешне, фильтр может иметь различную форму. Он может быть выполнен в виде прямоугольника, круга или напоминать консервную банку. Но специальный фильтрующий материал напоминает сложенную гармошку, это сделано для увеличения фильтрующей поверхности и повышения производительности.   Естественно, что со временем работы, на поверхности фильтрующего материала скапливается масса загрязнения, уменьшающая пропускную способность фильтра. А учитывая тот факт, что для нормального горения бензина в двигателе, необходимо соотношение 1 к 15. Или другими словами, на 1 литр бензина, тратится от 15 литров воздуха. А уменьшение количества поступившего кислорода, компенсируется увеличением топлива, что приводит к увеличению расхода, снижению мощности и соответственно к большему количеству вредных веществ в выхлопе.
 Также, из-за длительной эксплуатации фильтра по времени, может усохнуть уплотнительная резинка, расположенная на нем, и не дающая просачиваться воздуху мимо фильтра. В данном случае, вся функциональность фильтра пропадает, а двигатель начинает ускоренно изнашиваться, приближая время к капитальному ремонту.  Когда менять воздушный фильтр  Это самый важный вопрос в данной статье, но точного ответа никто не даст. Дело в том, что время замены воздушного фильтра полностью зависит от условий эксплуатации двигателя. Если автомобиль используется в сухой и пыльной местности, то следует проводить замену раза в 2-3 чаще от рекомендуемой, в других условиях, можно устанавливать новый фильтрующий элемент реже. Поэтому, стоит самостоятельно следить за степенью загрязнения, и самостоятельно принимать решение о замене.   Но если взять средние показатели, то можно ориентироваться на цифру в 10 000 километров. Или опираться на косвенные признаки загрязнения, которые описывались выше. Если точнее, то стоит обратить внимание на пониженную мощность и динамику автомобиля и повышенный расход топлива.
 Как поменять воздушный фильтр автомобиля  Несмотря на то, что каждый автомобиль имеет свою индивидуальную конфигурацию, принцип расположения и замены воздушного фильтра не меняется уже много лет. А практически все производители автомобилей, пытаются облегчить доступ и сам процесс замены.  Поэтому, для замены фильтра, в первую очередь стоит приобрести новый у официального дилера или в специализированном магазине. Затем нужно заглянуть в подкапотное пространство Вашего автомобиля. Найдя там корпус воздушного фильтра (он должен соответствовать форме и иметь размеры позволяющим вместить фильтр, и чаще всего имеющий крышку с креплениями в виде защелок для быстрой замены), демонтировать отработавший свой срок старый, и установить недавно приобретенный. Затем возвращаем крышку фильтра и капот на свои места. Конечным этапом можно протереть тряпочкой фары автомобиля, ведь вся работа по замене фильтра уже выполнена.   Вся процедура по замене занимает не более пяти минут самостоятельной работы, что делает замену воздушного фильтра, самым простым видом ремонта автомобиля.
 Воздушные фильтры нулевого сопротивления  В узких кругах автовладельцев, интересующихся тюнингом и форсированием силового агрегата автомобиля. Бытует мнение о способности фильтра нулевого сопротивления, значительно увеличивать мощность двигателя.  В своих рассуждениях они правы и не правы в одно и то же время. Дело в том, что такие фильтры уже давно и успешно применяются на спортивных автомобилях. И за долгий срок использования, уже доказали свою эффективность, даже в условиях пыльных пустынь.  Но стоит учитывать несколько факторов. Данные фильтры применяются в комплексе форсирования двигателя, и в том случае, когда была перенастроена система подачи топлива таким образом, что штатный фильтр не способен пропускать необходимое количество воздуха. Именно тогда, имеет смысл устанавливать воздушный фильтр нулевого сопротивления.   Также, мало кто изначально интересуется сроком службы таких фильтров. Ведь, из-за высокой эффективности и пропускной способности, приходится жертвовать сроком службы и ценой.
На гоночных автомобилях, фильтр меняется через одну или две гонки, что может соответствовать одной или двум тысячам километров пробега в спокойном режиме. А стоимость может превышать в несколько раз от штатного фильтра.  Поэтому, использования «нулевика», на автомобилях без дополнительного тюнинга мотора, и тем более на автомобиле предназначенного для повседневных поездок — это нерациональная трата денег без видимого результата.  Ошибки при эксплуатации воздушных фильтров  Еще стоит обсудить несколько ошибок начинающих водителей. Некоторые автовладельцы, желающие сэкономить денежные средства, пытаются самостоятельно очистить воздушный фильтр. Сразу можно сказать — эта затея не приводит к видимы результатам в лучшую сторону, но может привести к полной порче детали.  Дело в том, что фильтрующий элемент улавливает даже самые маленькие частицы пыли и грязи, которые не видны невооруженным глазом, но качественно забивающие микро каналы в фильтре. Поэтому, обстукивание фильтра, или использование пылесоса, уберет только видимую верхнюю часть налета.
Но видимого результата не приведет.   Также, некоторые пытаются «постирать» воздушный фильтр. При этом могут применять не только чистую воду, но и химические вещества. Данный способ не только бесполезен, но и повредит сам фильтр. После мойки при помощи воды, фильтрующий элемент теряет способность к пропусканию воздуха, что приведет к срочной покупке нового фильтра.  Вывод  Учитывая стоимость воздушных фильтров и простоту в замене, правильнее будет перестраховываться и чаще приобретать новые.         Но в случае, когда денег совсем не хватает, необходимо продолжить эксплуатировать автомобиль с тем, что есть. До момент покупки нового фильтра, а попытки очистки старого, могут привести к ухудшению ситуации.  Автор статьи:   Готовчик Дмитрий, 2017

Error Page

Возникла следующая ошибка:

exception 'Zend_View_Exception' with message 'Invalid value passed to append; please use appendMeta()' in /home/user2055697/www/avk.by/library/Zend/View/Helper/HeadMeta. php:195 Stack trace: #0 /home/user2055697/www/avk.by/library/Zend/View/Helper/HeadMeta.php(158): Zend_View_Helper_HeadMeta->append(Object(stdClass)) #1 /home/user2055697/www/avk.by/application/default/views/scripts/article/text.phtml(3): Zend_View_Helper_HeadMeta->__call('appendName', Array) #2 /home/user2055697/www/avk.by/application/default/views/scripts/article/text.phtml(3): Zend_View_Helper_HeadMeta->appendName('description', NULL) #3 /home/user2055697/www/avk.by/library/Zend/View.php(108): include('/home/user20556...') #4 /home/user2055697/www/avk.by/library/Zend/View/Abstract.php(833): Zend_View->_run('/home/user20556...') #5 /home/user2055697/www/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.php(903): Zend_View_Abstract->render('article/text.ph...') #6 /home/user2055697/www/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.php(924): Zend_Controller_Action_Helper_ViewRenderer->renderScript('article/text.ph...', NULL) #7 /home/user2055697/www/avk.

by/library/Zend/Controller/Action/Helper/ViewRenderer.php(963): Zend_Controller_Action_Helper_ViewRenderer->render() #8 /home/user2055697/www/avk.by/library/Zend/Controller/Action/HelperBroker.php(277): Zend_Controller_Action_Helper_ViewRenderer->postDispatch() #9 /home/user2055697/www/avk.by/library/Zend/Controller/Action.php(523): Zend_Controller_Action_HelperBroker->notifyPostDispatch() #10 /home/user2055697/www/avk.by/library/Zend/Controller/Dispatcher/Standard.php(289): Zend_Controller_Action->dispatch('textAction') #11 /home/user2055697/www/avk.by/library/Zend/Controller/Front.php(946): Zend_Controller_Dispatcher_Standard->dispatch(Object(Zend_Controller_Request_Http), Object(Zend_Controller_Response_Http)) #12 /home/user2055697/www/avk.by/library/Zend/Controller/Front.php(212): Zend_Controller_Front->dispatch() #13 /home/user2055697/www/avk.by/application/Bootstrap.php(47): Zend_Controller_Front::run('/home/user20556...') #14 /home/user2055697/www/avk.by/index.php(24): Bootstrap->run(Array) #15 {main}

Аккумулятор прямая и обратная полярность разница.

Обратная и прямая полярность при сварке инвертором

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

  • Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
  • Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

В зависимости от ряда факторов, сварочная дуга, подаваемая при сварке постоянным током, может иметь прямую или обратную полярность. В первом случае к обрабатываемым элементам подводится заряд «плюс», а к электроду - «минус». Обратная полярность при сварке отличается подачей к электроду «плюса» и «минуса» к детали. Подробнее о специфике методов - далее.

Габариты и форма получаемого шва также зависят от расположения полюсов. Например, более глубокая проплавка возможна при постоянном токе обратной направленности, что обусловлено увеличенным теплообразованием на аноде и катоде.

Немаловажно помнить - чем быстрее осуществляется сварочный процесс, тем ширина шва и глубина провара становятся меньше.

Какое оборудование использовать

Обратное направление востребовано в работе особыми установками. Специфика в том, что машина подает проволоку с некоторой скоростью на заготовку, поэтому возможен выбор нескольких типов сварки.

Например, в среде защитных газов (когда используется аргон или углекислый газ), либо с использованием проволоки, обработанной порошком. Обратная направленность тока применима при работе с газами, прямая - когда процесс выполняется порошковой проволокой (также известной как флюсовой).

Полуавтоматическая сварка предполагает ряд изменений процесса. Во-первых, подключение «держака» и «массы» меняется - на первом «плюс», на второй «минус» (обратная). Делается это для того, чтобы флюс выгорел полностью, а сварочный процесс произошел внутри образовавшегося газообразного облака. Металл будет меньше прогреваться, а разбрызгивание капель сведется к минимуму.

Прямая используется для сварки цветных металлов, когда рабочим расходным элементом выступает вольфрамовый электрод. Таким образом достигается увеличение температуры в зоне нагрева, что может быть критично для, например, алюминия.

В работе с переменным током задача пользователя - своевременно менять расходные элементы. Профессионалы же или продвинутые любители предпочитают постоянный ток как надежный залог качественной сварки. Работа с инвертором позволяет выбирать один из двух известных вариантов действий. Прямая и обратная полярность при сварке выступают способами, каждый из которых имеет свои преимущества и недостатки. Выбор направления диктуется рядом факторов, главные из которых - материал расходников и используемое оборудование.

Если вы знаете другие специфические особенности выбора параметров сварки, поделитесь информацией в комментариях к статье.

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Содрежание

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

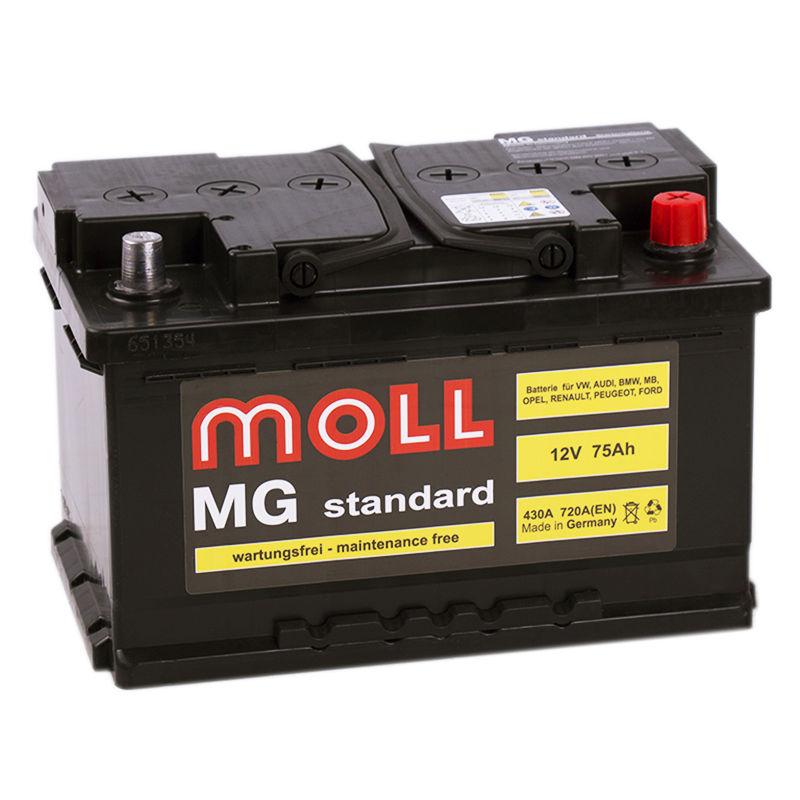

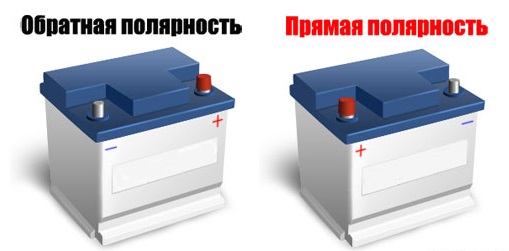

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

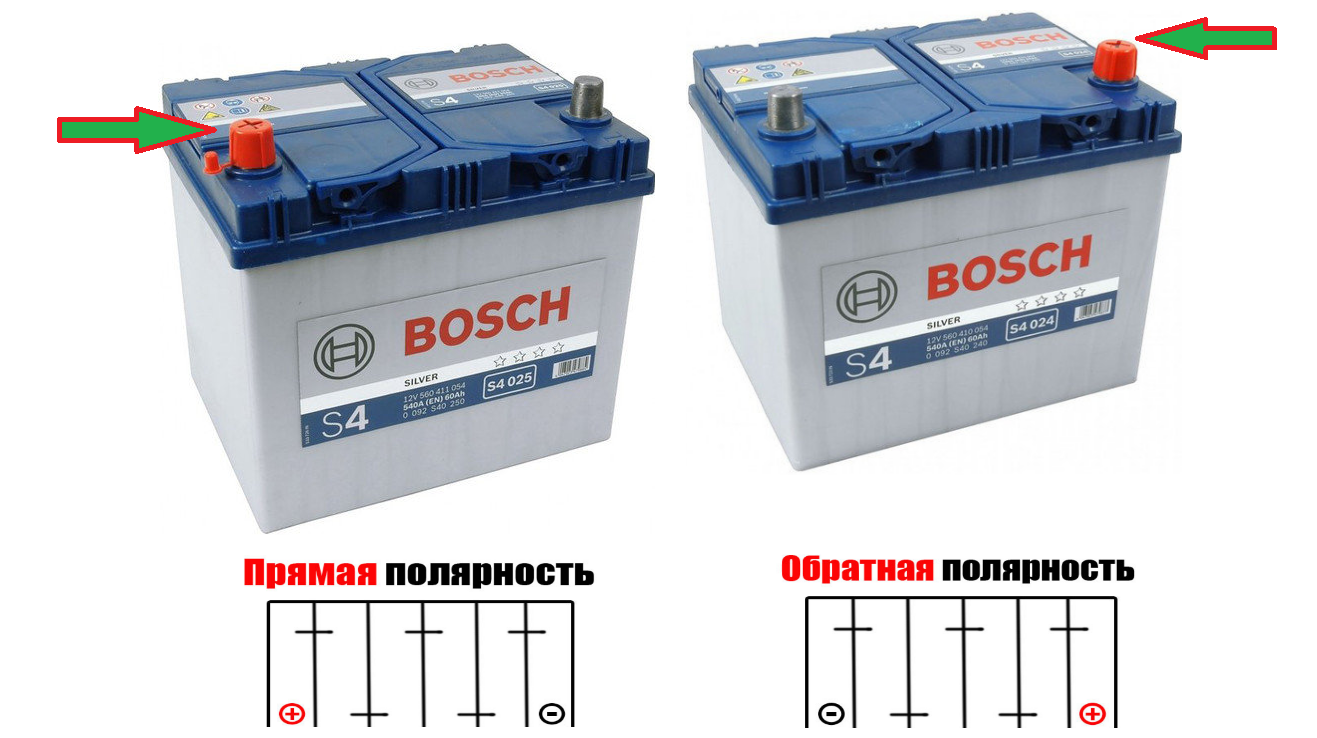

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

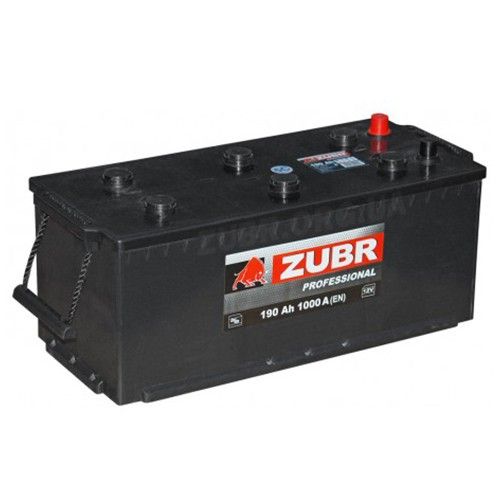

У грузовых автомобилей обратная полярность называется - левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.


Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная - с правой стороны. Для легковых машин она обозначается цифрой «1»

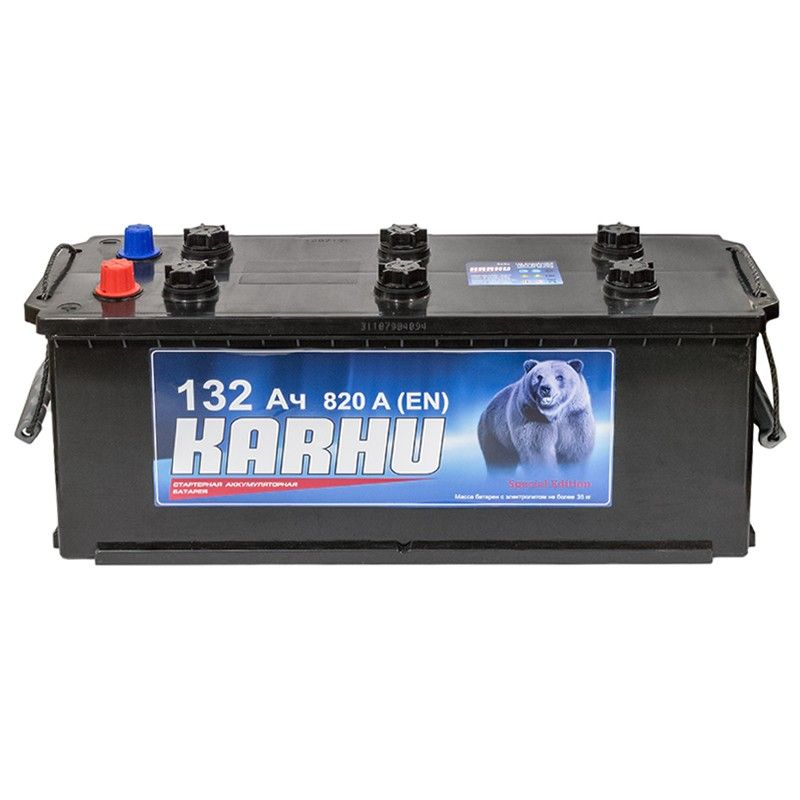

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

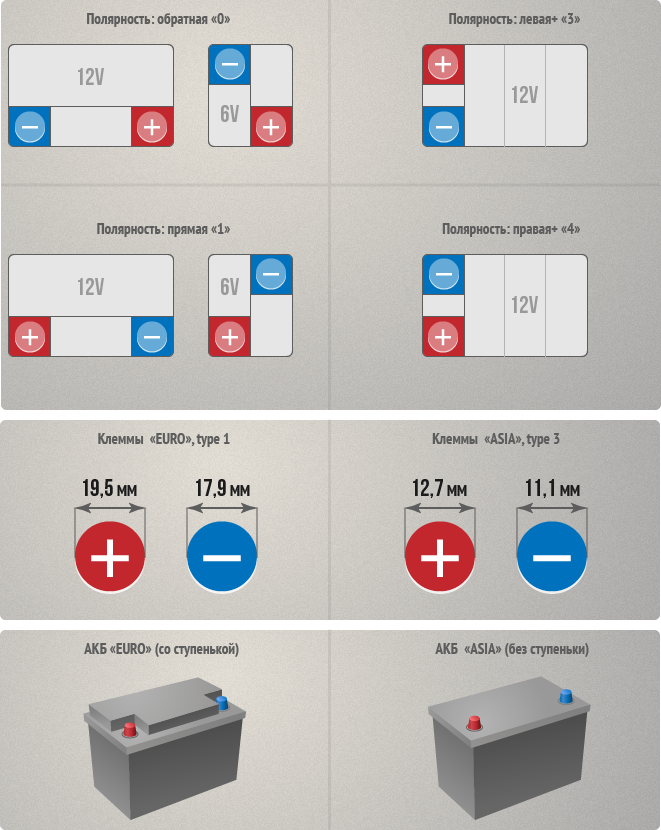

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.


Полярность 2 и 9

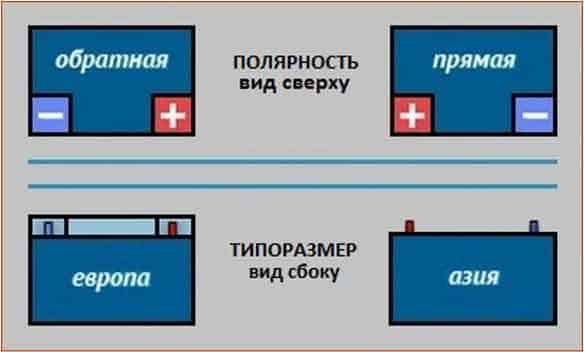

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной - плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

  1. Перегорание предохранителей.
  2. Пожар.
  3. Выход из строя ЭБУ.
  4. Перегорание диодного моста генератора.
  5. Оплавление проводки.
  6. Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Аккумулятор (АКБ) - основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи - его полярность , т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности - прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности - батареи с прямой и обратной полярностью работают совершенно идентично. Разница только в геометрии токовыводов (лево-право) и ограничениях по применению - аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто. Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

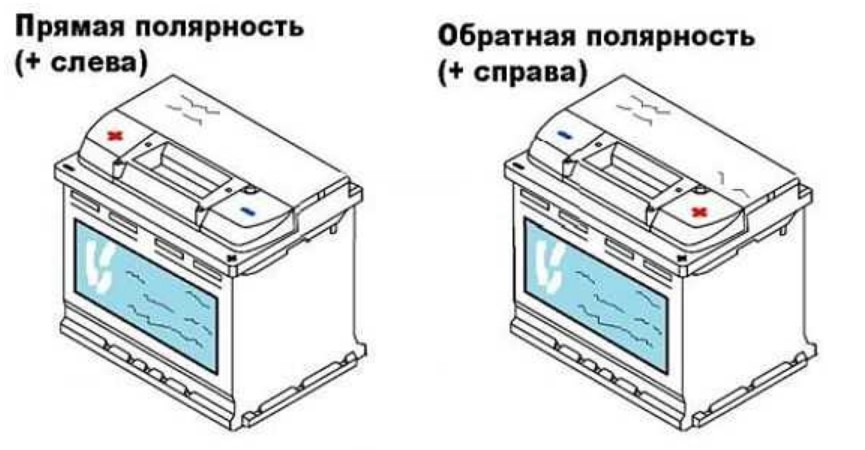

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма находится слева, а минусовая - справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность - это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0» . В них плюсовая клемма будет на лицевой панели справа, а минусовая - слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2» ), а также европейские АКБ для грузовиков с обратной боковой полярностью («3» ), и отечественные АКБ для грузовиков («4» ) с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.


Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») - могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное - при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом. Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше - заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

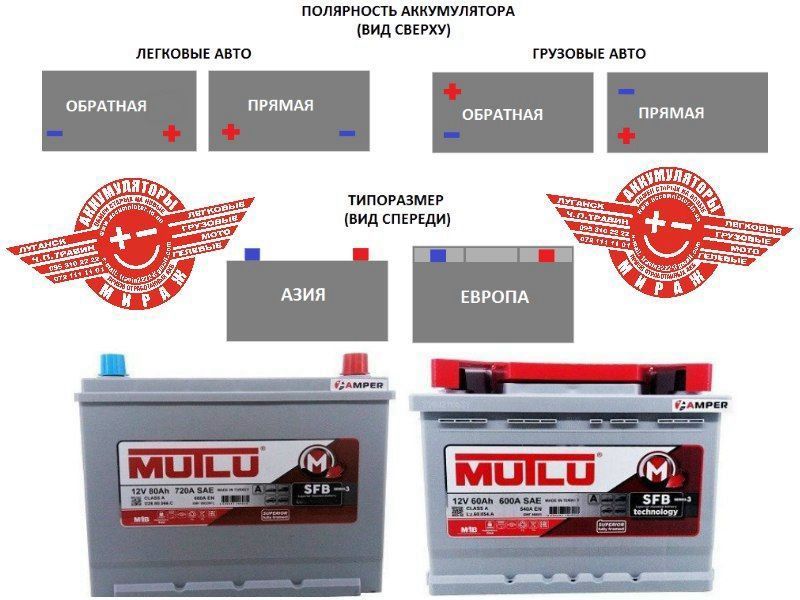

Полярность - это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:


Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

  • С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
  • С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

Прямая и обратная полярность аккумулятора

Пришло время покупать новый аккумулятор. Вы уже расспросили знакомых, какая марка лучше и долговечнее, узнали, что гелевый аккумулятор брать не стоит, знаете, как правильно ухаживать за этой деталью, чтобы она дольше прослужила и многое прочее. Можно смело отправляться в магазин, но тут кто-то сказал обратить внимание на полярность АКБ. Вот тут-то и возникает вопрос – что такое эта самая полярность, как ее определить и как правильно выбрать нужный аккумулятор?

При покупке нового аккумулятора действительно очень важно знать такую характеристику, как его полярность. Нужно взять АКБ именно с такой полярностью, которая у вашего старого. Как же определить, какая она? Все очень просто.

Во-первых, обычно у европейских машин прямая полярность, у японских – обратная. Но ориентироваться только на эту подсказку не надо, лучше все-таки удостовериться самому.

Итак, определяем полярность аккумулятора. Достаем свой аккумулятор, разворачиваем его к себе той стороной, на которой расположены клеммы. Теперь смотрим, с какой стороны находится положительная клемма (со знаком +). Если она находится справа – перед вами аккумулятор с обратной полярностью, или же, как ее еще называют, европейской. Если же плюсовая клемма находится слева, то этот аккумулятор с прямой полярностью, или же, иными словами, российской.

Этот способ срабатывает у большинства, но иногда встречаются так называемые американские аккумуляторы. Их особенность в том, что клеммы располагаются не сверху, а на фронтальной стороне. Как же в таком случае определить полярность? Все так же.

Правильно определить полярность очень важно. Если вы ошибетесь, то потом не сможете подключить аккумулятор к своему авто. Это произойдет из-за того, что провода вашего автомобиля попросту не дотянутся до клемм.

Но ошибиться на самом деле очень сложно. Перепутать плюс и минус невозможно, потому что обычно изготовители одевают на клеммы колпачки. На плюсовую клемму одет красный колпачок, на минусовую – синий. Иногда на самых клеммах может стоять значок плюса или минуса.

Также следует обратить внимание на этикетки, наклеенные на корпус аккумуляторной батареи. Если вы все-таки боитесь запутаться – возьмите аккумулятор с собой в магазин.

Вот теперь уже, зная полярность аккумулятора и другие характеристики, можно смело отправляться в магазин за новым.

Полезно посмотреть еще:

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

  • обратная;
  • прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Содержание статьи

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

  • С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
  • С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.



Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

Прямая полярность аккумулятора


Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

  • прямая полярность;
  • обратная полярность.
Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

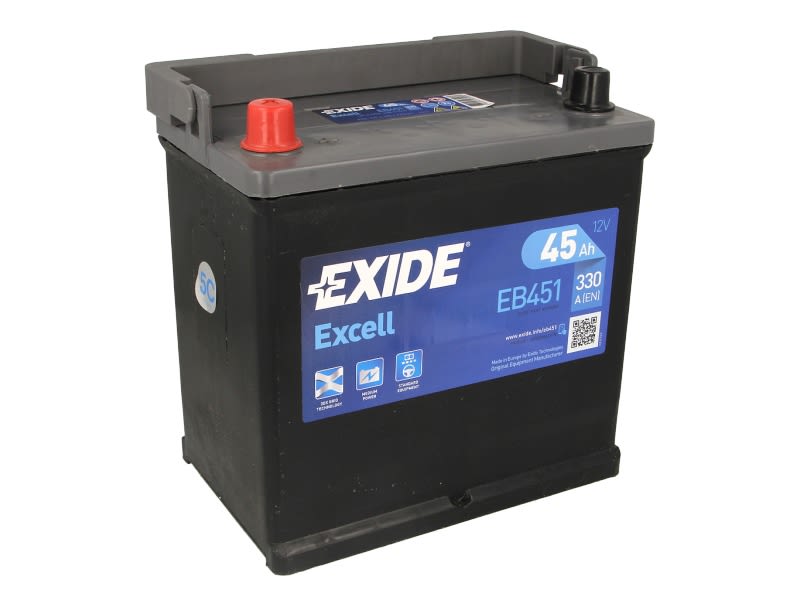

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

  • отечественные;
  • европейские;
  • азиатские.
Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр. Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восс

Полярность аккумулятора - что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

 Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадкиотносительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.



Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

  • обратная;
  • прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Содержание статьи

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

  • С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
  • С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.



Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

как определить и на что влияет

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот.  Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Миф о

батареях | Может ли батарея «поменять» полярность?

Вообще-то да, но не без посторонней помощи. Поменять полярность на батарее можно только двумя способами.

Если у вас есть аккумулятор с жидкими элементами, который заполняется впервые, и вы используете зарядное устройство старого образца, не интеллектуальное зарядное устройство, и закорачиваете клеммы во время зарядки аккумулятора, да, можно подключить зарядное устройство задним ходом и перезарядите его. Вы не обязательно заметите искру, потому что батарея набирает напряжение, когда батарея заполняется, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру.Если это должно было произойти, то зарядное устройство и было подключено задним ходом или если оно было установлено в автомобиле с кикстартером и подключено задним ходом, тогда вы можете получить аккумулятор, который был заряжен, но в обратном направлении. Обратите внимание, что в приведенном выше сценарии есть много «и». Такая ситуация возможна, но маловероятна.

Вторая возможность - это изменение полярности после активации. Это также бывает редко, так как после установки батареи требуется последовательность ошибок.Единственный способ сделать это - полностью разрядить аккумулятор, оставив ключ включенным, или незамеченным коротким замыканием, которое полностью разряжает заряд за несколько дней. После того, как это произошло, это будет похоже на разряженный аккумулятор.

Помните, что полностью разряженный аккумулятор - это не что иное, как пустой сосуд. Чтобы получить отрицательный заряд, его необходимо подключить задним ходом и зарядить таким образом. Итак, реальный вопрос здесь: как аккумулятор может поменять полярность после того, как он был установлен? Та же ранее разряженная батарея будет уязвима для обратной зарядки, либо при подключении зарядного устройства в обратном направлении, либо с помощью системы зарядки с обратной полярностью (очень редко, но все же возможно).

Итак, позвольте мне повторить: единственный способ полностью разрядить аккумулятор, имеющий положительный заряд, - это полностью разрядить его, а затем перезарядить и . Мы видели, как это происходило пару раз, и это будет считаться наиболее частой из этих редких ситуаций.

По идее батарея будет испорченная . Вы можете технически зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы так, что положительные пластины представляют собой диоксид свинца, а отрицательные - из губчатого свинца, которые теперь будут перевернуты.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. Дело в том, что свинцово-кислотная батарея не может изменить свою полярность без внешнего воздействия. Это просто невозможно.

Выберите аккумулятор

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.
.

Защита от обратного тока / полярности батареи • Цепи

В устройствах с батарейным питанием и съемными батареями обычно необходимо предотвратить неправильное подключение батарей, чтобы предотвратить повреждение электроники, случайное короткое замыкание или другие несоответствующие операции. Если это невозможно физически, вам необходимо включить электронную защиту от обратного тока. Физическая защита может означать просто поляризованный разъем или батарею со смещенными соединениями (как в большинстве литиевых батарей мобильных телефонов) в сочетании с инструкционными символами и изображениями.Для батареек размера AAA или AA есть держатели, которые сконструированы таким образом, что при неправильной установке батареи один конец не соприкасается. По-прежнему существуют обстоятельства, когда физические средства невозможны, например, с большинством монетных батарей или если пользователь может подключить питание с помощью проводов к винтовым клеммным колодкам. Следовательно, это может относиться и к устройствам, не работающим от батарей, и, вероятно, применимо к автомобильной электронике.
Следовательно, разработчики и производители электронных продуктов должны обеспечить, чтобы обратный ток, обратный ток, протекающий в обратном направлении, и обратное напряжение смещения были достаточно низкими, чтобы предотвратить повреждение либо самой батареи, либо внутренней электроники продукта.

Почему бы не использовать простой диод?

Использование диода в качестве защиты от обратной полярности питания, как показано на схеме , схема 1 - очень простое и надежное решение, если вы можете позволить себе потерять энергию. Скорее всего, с устройством с батарейным питанием вы не захотите тратить энергию, особенно если ваше напряжение питания уже достаточно низкое, и поэтому падение напряжения на 0,3 или 0,4 В на диоде Шоттки будет значительным и неприемлемым. Для более высоких напряжений питания в диапазоне 9–48 В и автомобильных приложений небольшое падение напряжения может не иметь значения, особенно при низком токе.При высоких токах, превышающих 5 А, повышение температуры из-за больших потерь мощности может вызывать беспокойство. Вы не хотите, чтобы диод становился слишком горячим, поэтому, скорее всего, потребуется добавить радиатор.

Цена диода Шоттки выше обычного диода, но потери значительно ниже. Имейте в виду, что многие диоды Шоттки имеют довольно высокую утечку обратного тока, поэтому убедитесь, что вы выбираете диоды с низким обратным током (около 100 мкА) в схеме защиты батареи.
При 5 амперах потери мощности в диоде Шоттки обычно будут: 5 x 0,4 В = 2 Вт по сравнению с обычным диодом: 5 x 0,7 В = 3,5 Вт.

Хорошим кандидатом для использования в системе защиты от обратного тока является новый тип диода под названием Super Barrier Rectifier (SBR) - это запатентованная и запатентованная технология Diodes Inc., в которой используется производственный процесс MOS (традиционный Schottky использует биполярный процесс) создать превосходное двухполюсное устройство, которое имеет более низкое прямое напряжение (VF), чем сопоставимые диоды Шоттки, при этом обладая термостабильностью и высокими характеристиками надежности эпитаксиальных диодов PN.Диод
Super Barrier Rectifier (SBR) разработан для приложений с высокой мощностью, низкими потерями и быстрым переключением. Наличие МОП-канала в его структуре формирует низкий потенциальный барьер для основных носителей, поэтому прямое смещение SBR при низком напряжении аналогично работе диода Шоттки. Однако ток утечки ниже, чем у диода Шоттки при обратном смещении из-за перекрытия слоев обеднения P-N и отсутствия снижения потенциального барьера из-за заряда изображения.
TRENCH SUPER BARRIER RECTIFIERS (SBRT).
Trench SBR - это следующая эволюция, которая дает нам высокопроизводительного члена семейства SBR. Благодаря использованию передовой траншейной технологии SBRT предлагает еще меньший VF для приложений, где очень важно сверхнизкое прямое напряжение. В то время как дальнейшие технологические усовершенствования постоянно применяются к SBRT, эти усилия приводят к еще более продвинутому и экономичному члену - SBRTF. Для получения дополнительной информации посетите веб-сайт Diodes Inc.

Обратная защита с использованием N-канального MOS-FET

Самые последние N-MOSFET имеют ОЧЕНЬ с низким сопротивлением, намного ниже, чем у типов P-Channel, и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Схема 3 показывает полевой МОП-транзистор нижнего плеча в обратном пути заземления. Диод на корпусе полевого транзистора ориентирован в направлении нормального тока. Когда батарея установлена ​​неправильно, напряжение затвора полевого транзистора NMOS низкое, что не позволяет ему включиться.

Когда батарея установлена ​​правильно и переносное оборудование запитано, напряжение затвора NMOS FET повышается, а его канал закорачивает диод. Падение напряжения RdsOn × ILOAD наблюдается в обратном пути заземления при использовании NMOS FET.Некоторые из последних пороговых напряжений N-FET и RdsOn, используемые для защиты от обратного тока, перечислены в таблице Таблица 1 и более высокие типы тока в таблице Таблица 3 далее на этой странице.

Производитель Тип Пакет RdsOn
IRF (OnSemi) ILRML2502 СОТ – 23 80 мОм при пороговом напряжении 2,7 В
Вишай Si2312 СОТ – 23 51 мОм при 1.Пороговое напряжение 8 В

Таблица 1.
Обратная сторона:
Вставка N-MOSFET в цепь заземления приведет к сдвигу заземления, который может быть неприемлемым для всех приложений. Это может вызвать проблемы для чувствительных приложений (например, автомобильных систем) с одним или несколькими подключениями, возможно, к датчикам, коммуникационным шинам и исполнительным механизмам, внешним по отношению к цепи.

Чтобы использовать полевой МОП-транзистор в качестве предохранителя от обратного тока в цепи питания высокого напряжения, необходимо, чтобы для включения полевого МОП-транзистора напряжение на затворе было больше, чем напряжение батареи.Для этого требуется схема подкачки заряда, которая увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. P-канальный МОП-транзистор сравнимого размера будет иметь более высокое значение RdsOn и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.

Обратная защита с использованием P-канального MOS-FET транзистора

Самые последние полевые МОП-транзисторы имеют очень низкое сопротивление и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Схема 2 показывает полевой PMOS-транзистор верхнего плеча в цепи питания. Диод на корпусе полевого транзистора ориентирован в направлении нормального тока. Когда батарея установлена ​​неправильно, напряжение на затворе PMOS FET высокое, что не позволяет ему включиться.

Стабилитрон защищает от превышения рекомендуемого напряжения затвор-исток и может не требоваться в зависимости от диапазона входного напряжения и используемого полевого МОП-транзистора. Для защиты от возможных скачков напряжения и переходных процессов от разрушения полевого МОП-транзистора на входе можно добавить пару транзорбционных диодов, как показано на рис.3. Добавлен конденсатор между затвором и истоком, чтобы гарантировать правильную работу схемы при быстром изменении полярности входного напряжения.
Когда батарея установлена ​​правильно и переносное оборудование запитано, напряжение затвора PMOS FET становится низким, а его канал закорачивает диод.
В тракте питания наблюдается падение напряжения RdsOn × ILOAD. В прошлом основным недостатком этих схем была высокая стоимость полевых транзисторов с низким значением RdsOn и низким пороговым напряжением. Однако достижения в области обработки полупроводников привели к созданию полевых транзисторов, которые обеспечивают минимальное падение напряжения в небольших корпусах.Некоторые из последних пороговых напряжений P-FET и RdsOn показаны в таблице 2.

Производитель Тип Пакет RdsOn
IRF (OnSemi) ILRML6401 СОТ – 23 85 мОм при пороговом напряжении 2,7 В
Вишай Si2323 СОТ – 23 68 мОм при пороговом напряжении 1,8 В

Таблица 2.

Защита от обратного тока батареи с помощью интегральной схемы LM74610

LM74610-Q1 - это контроллер, который можно использовать с N-канальным MOSFET в схеме защиты от обратной полярности. Он предназначен для управления внешним МОП-транзистором для имитации идеального диодного выпрямителя при последовательном подключении к источнику питания. Уникальное преимущество этой схемы состоит в том, что она не привязана к земле и, следовательно, имеет нулевой Iq. Контроллер LM74610-Q1 обеспечивает управление затвором для внешнего N-канального полевого МОП-транзистора и внутренний компаратор с быстрым откликом для разрядки затвора МОП-транзистора в случае обратной полярности.Эта функция быстрого понижения ограничивает количество и продолжительность обратного тока, если обнаруживается противоположная полярность. Конструкция устройства также соответствует спецификациям CISPR25 Class 5 EMI и автомобильным требованиям ISO7637 к переходным процессам с подходящим TVS-диодом.

LM74610 представляет собой контроллер с нулевым Iq, который объединен с внешним N-канальным MOSFET для замены диода или P-MOSFET решения обратной полярности в энергосистемах. Напряжение на истоке и стоке MOSFET постоянно контролируется выводами ANODE и CATHODE LM74610-Q1.Внутренний зарядный насос используется для обеспечения привода GATE для внешнего MOSFET. . Эта накопленная энергия используется для управления затвором полевого МОП-транзистора. Падение напряжения зависит от RDSON конкретного используемого полевого МОП-транзистора, который значительно меньше, чем у полевого транзистора. LM74610-Q1 не имеет заземления, что делает его идентичным диоду. TZ1 и TZ2 не требуются для LM74610-Q1. Однако они обычно используются для ограничения выбросов положительного и отрицательного напряжения соответственно. Выходной конденсатор Cout рекомендуется для защиты от немедленного падения выходного напряжения в результате сбоев в линии.C1 и C2 подавляют высокочастотный шум в дополнение к функции фиксаторов ESD.

Выбор MOSFET:

LM74610-Q1 может обеспечить напряжение затвор-исток до 5 В (VGS). Важными электрическими параметрами полевого МОП-транзистора являются максимальный непрерывный ток стока, максимальное напряжение сток-исток VDS (MAX) и сопротивление сток-исток RDSON. Максимальный непрерывный ток стока, ID, рейтинг должен превышать максимальный непрерывный ток нагрузки. Максимальный ток через основной диод, IS, обычно равен или немного выше, чем ток стока, но ток основного диода протекает только в течение небольшого периода времени, когда конденсатор накачки заряда заряжается.Напряжение на внутреннем диоде полевого МОП-транзистора должно быть выше 0,48 В при низком токе. Напряжение на внутреннем диоде полевого транзистора обычно уменьшается с повышением температуры окружающей среды. Это увеличит требования к току истока для достижения минимального напряжения сток-исток на внутреннем диоде для инициирования подкачки заряда. Максимальное напряжение сток-исток, VDS (MAX), должно быть достаточно высоким, чтобы выдерживать самое высокое дифференциальное напряжение, наблюдаемое в приложении. Это может включать любые ожидаемые неисправности.LM74610-Q1 не имеет ограничения по положительному напряжению, однако для автомобильных приложений рекомендуется использовать полевые МОП-транзисторы с номинальным напряжением около 45 В.

Таблица 3 показывает примеры рекомендуемых полевых МОП-транзисторов для использования с LM74610:

Корпус
Деталь № Напряжение
(В)
Ток утечки
@ 25 * C
Rdson мОм
при 4,5 В
Vgs Порог
(В)
Напряжение диода
@ 2A при
125 * C / 175 * C
,
Площадь основания
Qual
CSD17313Q2 30 5 26 1.8 0,65 SON, 2 x 2 мм Авто
SQJ886EP 40 60 5,5 2,5 0,5 PowerPAK SO-8L, 5 x 6 мм Авто
SQ4184EY 40 29 5,6 2,5 0,5 SO-8, 5 x 6 мм Авто
Si4122DY 40 23,5 6 2.5 0,5 SO-8, 5 x 6 мм Авто
RS1G120MN 40 12 20,7 2,5 0,6 HSOP8, 5 x 6 мм Авто
RS1G300GN 40 30 2,5 2,5 0,5 HSOP8, 5 x 6 мм Авто
CSD18501Q5A 40 22 3.3 2,3 0,53 SON, 5 x 6 мм Промышленное
SQD40N06-14L 60 40 17 2,5 0,5 ТО-252, 6 x 10 мм Авто
SQ4850EY 60 12 31 2,5 0,55 SO8, 5 x 6 мм Авто
CSD18532Q5B 60 23 3.3 2,2 0,53 SON, 5 x 6 мм Промышленное
IPG20N04S4L-07A 40 20 7,2 2,2 0,48 PG-TDSON-8-10, 5 x 6 мм Авто
IPB057N06N 60 45 5,7 3,3 0,55 PG-TO263-3, 10 x 15 мм Авто
IPD50N04S4L 40 50 7.3 2,2 0,5 PG-TO252-3-313, 3 x 6 мм Авто
BUK9Y3R5-40E 40 100 3,8 2,1 0,48 LFPAK56, Power-SO8 5x6 мм Авто
IRF7478PBF-1 60 7 30 3 0,55 SO8, 5 x 6 мм Промышленное
SQJ422EP 40 75 4.3 2,5 0,5 PowerPAK SO-8L, 5 x 6 мм Авто
IRL1004 40 130 6,5 1 0,6 К-220АБ Авто
AUIRL7736 40 112 2,2 3 0,65 DirectFET, 5 x 6 мм Авто

ТАБЛИЦА 3

Защита от обратного тока батареи с помощью интегральной схемы LTC4359

LTC®4359 - это высоковольтный идеальный диодный контроллер с положительным напряжением, который управляет внешним N-канальным MOSFET вместо диода Шоттки.Он контролирует падение прямого напряжения на MOSFET, чтобы обеспечить плавную подачу тока без колебаний даже при небольших нагрузках. Если источник питания выходит из строя или закорочен, быстрое отключение минимизирует переходные процессы обратного тока. Доступен режим отключения для снижения тока покоя до 9 мкА для переключателя нагрузки и 14 мкА для идеальных диодных приложений. При использовании в сильноточных диодах LTC4359 снижает потребление энергии, тепловыделение, потери напряжения и площадь печатной платы. Благодаря широкому диапазону рабочего напряжения, способности выдерживать обратное входное напряжение и высокой температуре, LTC4359 удовлетворяет строгим требованиям как автомобильных, так и телекоммуникационных приложений.LTC4359 также легко подключает источники питания в системах с резервными источниками питания.
Операция:
LTC4359 управляет внешним N-канальным MOSFET для формирования идеального диода. Усилитель GATE (см. Блок-схему) распознает входы и выходы и управляет затвором полевого МОП-транзистора, чтобы регулировать прямое напряжение до 30 мВ. По мере увеличения тока нагрузки GATE поднимается выше, пока не будет достигнута точка, в которой MOSFET будет полностью включен. Дальнейшее увеличение тока нагрузки приводит к прямому падению RdsOn x ILOAD.Если ток нагрузки уменьшается, усилитель GATE опускает затвор полевого МОП-транзистора ниже, чтобы поддерживать падение на 30 мВ. Если входное напряжение снижается до точки, при которой прямое падение 30 мВ не может поддерживаться, усилитель GATE отключает MOSFET.
В случае быстрого падения входного напряжения, такого как короткое замыкание на входе или скачок отрицательного напряжения, через полевой МОП-транзистор временно протекает обратный ток. Этот ток обеспечивается любой емкостью нагрузки и другими источниками питания или батареями, которые питают выход в диодных схемах ИЛИ.FPD COMP (Fast Pull-Down Comparator) быстро реагирует на это условие, выключая MOSFET через 300 нс, тем самым сводя к минимуму помехи выходной шине. Контакты IN, SOURCE, GATE и SHDN защищены от обратных входов до –40 В. Внутренний компаратор определяет отрицательные входные потенциалы на выводе SOURCE и быстро переводит GATE в положение SOURCE, отключая MOSFET и изолируя нагрузку от отрицательного входа. При низком уровне на выводе SHDN отключается большая часть внутренней схемы, снижая ток покоя до 9 мкА и удерживая MOSFET выключенным.На выводе SHDN можно установить высокий уровень или оставить открытым для включения LTC4359. Если оставить его открытым, внутренний источник тока 2,6 мкА поднимает SHDN на высокий уровень.
Информация о приложениях:
Блокирующие диоды обычно размещаются последовательно со входами питания с целью объединения резервных источников питания и защиты от реверсирования питания. LTC4359 заменяет диоды в этих приложениях на полевые МОП-транзисторы, чтобы уменьшить как падение напряжения, так и потери мощности, связанные с пассивным решением. Кривая, показанная на странице 1, иллюстрирует резкое снижение потерь мощности, достигаемое на практике.Это дает значительную экономию площади платы за счет значительного снижения рассеиваемой мощности в проходном устройстве. При низких входных напряжениях улучшение потерь напряжения в прямом направлении легко заметить там, где запасы ограничены, как показано на рисунке 2.
LTC4359 работает от 4 до 80 В и выдерживает абсолютный максимальный диапазон от –40 до 100 В без повреждений. В автомобильных приложениях LTC4359 работает через сброс нагрузки, холодный запуск и скачки между двумя батареями, и он выдерживает обратное подключение батареи, а также защищает нагрузку.
Применение идеального диода на 12 В / 20 А показано в схеме , схема 5 .

В дополнение к полевому МОП-транзистору Q1 включены несколько внешних компонентов. Идеальные диоды, как и их неидеальные аналоги, демонстрируют поведение, известное как обратное восстановление. В сочетании с паразитными или преднамеренно введенными индуктивностями пики обратного восстановления могут генерироваться идеальным диодом во время коммутации. D1, D2 и R1 защищают от этих всплесков, которые в противном случае могли бы превысить рейтинг выживаемости LTC4359 от –40 до 100 В.COUT также играет роль в поглощении энергии обратного восстановления. Пики и схемы защиты подробно обсуждаются в разделе «Ошибки короткого замыкания на входе».
Важно отметить, что вывод SHDN при отключении LTC4359 и снижении его потребления тока до 9 мкА не отключает нагрузку от входа, поскольку внутренний диод Q1 присутствует постоянно. Второй MOSFET требуется для приложений переключения нагрузки.

Заключение

Использование запатентованного чипа, такого как LTC4349 и LM74610, позволяет сэкономить часть проектных работ, поэтому вы получите рабочее решение с меньшими усилиями, но с более высокой стоимостью компонентов по сравнению с дискретным решением.И, если вы проектируете для автомобильной промышленности, вам необходимо убедиться, что ваша конструкция соответствует требованиям соответствующих стандартов, таких как ISO7637-2.

.

Что такое полярность? - Новости о хранении энергии, батареях, изменении климата и окружающей среде

Полярность - это термин, используемый в электричестве, магнетизме и электронной сигнализации, и это лишь некоторые области. Полярность определяется как состояние тела или системы, в которых оно имеет противоположные физические свойства в разных точках, особенно магнитные полюса или электрический заряд.

В случае электрического тока, протекающего между двумя точками или полюсами, один из полюсов будет иметь больше электронов, чем другой.Считается, что полюс с большим количеством электронов имеет отрицательную полярность. Полюс с меньшим количеством электронов имеет положительную полярность. Когда два полюса соединены проводом, электроны текут от отрицательного полюса к положительному. Этот поток называется электрическим током.

В цепи постоянного тока (DC) один полюс всегда отрицательный, а другой полюс всегда положительный, при этом электроны движутся только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным, а электроны движутся в обратном направлении.

Проверка полярности

Переменный ток (AC) можно проверить с помощью мультиметра или вольт-омметра. Тестирование с помощью мультиметра обычно включает прикосновение к положительным и отрицательным выводам от измерителя к проверяемой проводке. Мигающий знак минуса («-») перед числовым показанием на измерителе указывает на неправильную полярность.

Обратная полярность

Если вы обнаружите, что одна из розеток в вашем доме поменяла полярность, исправить проблему не составит труда, однако вам нужно быть осторожным, чтобы вас не ударили током или током.Перед проверкой проводки следует отключить домашнее электроснабжение. Положительные провода, которые обычно красного или черного цвета, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно белого или серого цвета, должны быть подключены к более светлому хромированному выводу.

Если провода не подключены должным образом, полярность будет изменена, и в результате ток будет течь в противоположном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Диоды

Диоды

уникальны тем, что они позволяют току течь только в одном направлении, и они всегда поляризованы. На диоде два вывода: анод - положительный, а катод - отрицательный.

Ток может течь только от анода к

.

Объяснение того, что можно и чего нельзя делать при зарядке аккумулятора

Откройте для себя способы продления срока службы батареи, следуя простым рекомендациям.

«Как я могу продлить срок службы батарей?» многие спрашивают. Поскольку люди остаются в форме, воздерживаясь от курения, снижая потребление сахара и занимаясь физическими упражнениями, срок службы батареи может быть продлен. Нет точных цифр относительно того, насколько эффективен хороший уход, но доказательством этого являются примеры, когда пакеты выдавались как личные вещи, а не как товары на складе.Личная гигиена почти всегда выигрывает

В таблице 1 показано, как продлить срок службы батареи за счет должного внимания. Из-за сходства внутри систем химический состав ограничен свинцом, никелем и литием.

Уход за аккумулятором

Свинцово-кислотный: Затопленный, герметичный, гель, AGM

На основе никеля:
NiCd, NiMH

Литий-ионный: Кобальт, марганец, NMC

Лучший способ
зарядить

Нанесите насыщенный заряд, чтобы предотвратить сульфатирование; может оставаться на зарядке с правильным плавающим напряжением.

Избегайте чрезмерного нагрева аккумулятора во время зарядки. Не оставляйте аккумулятор в зарядном устройстве более чем на несколько дней. В зависимости от памяти.

Частичная и случайная зарядка - это нормально; не требует полной зарядки; предпочтительный нижний предел напряжения; держите аккумулятор в прохладном месте.

Методы начисления

Постоянное напряжение 2,40–2,45 / элемент, плавать
на 2.25–2,30 В / элемент. Батарея должна оставаться прохладной; Быстрая зарядка невозможна. Время зарядки 14–16ч.

Постоянный ток, NiCd можно быстро заряжать без напряжения; капельный заряд при 0,05C.
Медленная зарядка = 14 часов
Быстрая зарядка = 3 часа *
Быстрая зарядка = 1 час * NiCd

* Рекомендуется

Постоянное напряжение до 4,20 В / элемент; без подзарядки; аккумулятор
может оставаться в зарядном устройстве.
Быстрая зарядка = 3 часа *
Быстрая зарядка = 1 час

* Рекомендуемая

Выгрузка

Может выдерживать высокие пиковые токи.Избегайте полной разрядки. Заряжайте после каждого использования.

Не допускайте чрезмерной разрядки тяжелого груза; инверсия клеток вызывает короткое замыкание. Избегайте полной разрядки.

Предотвратите полные циклы, примените немного заряда после полной разрядки, чтобы поддерживать цепь защиты в рабочем состоянии.

Как продлить батарею

Ограничьте глубокую езда на велосипеде; не разряжайте стартерную аккумуляторную батарею.Нанесите полностью насыщающий заряд. Избегайте тепла.

Разряжайте батареи, которые используются регулярно (в основном, никель-кадмиевые), до 1 В на элемент каждые 1-3 месяца, чтобы предотвратить накопление памяти.

Сохранять хладнокровие. Работают в средней SoC 30–80%. Предотвратить сверхбыструю зарядку и высокие нагрузки (большинство литий-ионных)

.

Защита от обратной полярности в автомобильной конструкции

Загрузите эту статью в формате .PDF

% {[data-embed-type = "image" data-embed-id = "5df275eef6d5f267ee21079c" data-embed-element = "aside" data-embed-align = "left" data-embed-alt = "Сайты электронного дизайна Electronicdesign com Загрузка файлов 2015 02 0216 Ti Rev Polarity F1 "data-embed-src =" https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2016/03/electronicdesign_com_sites_electronicdesign.com_files_uploads_2015_02_R0216png? auto = format & fit = max & w = 1440 "data-embed-caption =" "]}%
Когда они забрали его, Клайд понял, что не использовать этот защитный полевой транзистор, чтобы сэкономить 0,35 доллара, было неудачным дизайнерским решением. )

Электроника и автомобили имеют давнюю историю: автомобильные радиоприемники начали появляться в 1930-х годах, а первое электронное зажигание было испытано компанией Delco Remy в 1948 году. Темпы роста ускорились в середине 1980-х годов с появлением первого электронного двигателя. блоки управления, а теперь электронные компоненты составляют около 35% от общей стоимости автомобиля.

Практически все электронное оборудование в автомобиле полагается на аккумулятор в качестве основного источника энергии и, следовательно, должно быть защищено от ряда сбоев, связанных с аккумулятором. Подключение с обратной полярностью - одно из таких событий, которое может произойти при установке новой батареи, повторном подключении оригинальной батареи после ремонта или во время запуска от внешнего источника.

Для защиты от возможных аварий все автомобильные электронные модули включают схемы для защиты от подключений с обратной полярностью.В этой статье мы рассмотрим наиболее распространенные схемы и их рабочие характеристики.

Стандартные тесты обратной полярности

Электронные модули

должны пройти серию строгих квалификационных испытаний, чтобы быть допущенными к использованию в автомобилях. Наиболее распространенный тест на обратную полярность определяется стандартом ISO 16750-2. Для систем на 12 В модуль должен выдерживать –14 В на входе V BAT в течение 60 секунд без повреждений. Для систем на 24 В тест требует –28 В в течение 60 секунд.

Но это только часть истории. Несмотря на то, что схема обратной полярности не предназначена для защиты от других типов перенапряжения, она также должна выдерживать отрицательные электрические импульсы, требуемые другими стандартными испытаниями, такими как ISO 7637-2, который регулирует кондуктивные электрические переходные процессы. Испытательный импульс 1 ISO 7637-2 имитирует переходные процессы, вызванные отключением батареи от индуктивной нагрузки, и достигает –100 В. Испытательный импульс 3a имитирует переходные процессы переключения и расширяется до –150 В.

Существуют различные варианты защиты последующих цепей от обратной полярности. Конечно, ISO - не единственная организация по стандартизации. В Японии действуют стандарты JASO, а у основных производителей автомобилей есть собственные квалификационные тесты, но в большинстве случаев они аналогичны стандартам ISO.

Диодная защита

Простейшая схема защиты - диод, включенный последовательно с батареей (рис. 1) . Как обсуждалось ранее, напряжение обратного пробоя последовательного защитного диода должно быть не менее 150 В, чтобы соответствовать требованиям ISO7637-2.

% {[data-embed-type = "image" data-embed-id = "5df275eef6d5f267ee21079e" data-embed-element = "aside" data-embed-align = "left" data-embed-alt = "Сайты электронного дизайна Electronicdesign com Загрузка файлов 2015 02 0216 Ti Rev Polarity F2 "data-embed-src =" https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2016/03/electronicdesign_com_sites_electronicdesign.com_files_uploads_2015_02_02 = format & fit = max & w = 1440 "data-embed-caption =" "]}%
1.Стандартный диод, включенный последовательно с линией батареи, является самой простой схемой; Диод Шоттки с его более низким прямым напряжением является предпочтительным решением (любезно предоставлено TI)

В нормальных условиях диод смещен в прямом направлении. В условиях обратной батареи диод становится смещенным в обратном направлении, и ток не течет.

Этот подход чрезвычайно прост, но имеет два основных недостатка. Обычный диод имеет прямое падение напряжения 0,7 В, что снижает напряжение на нагрузке.Это может быть проблемой при определенных условиях, например, при холодном запуске при слабой батарее. Кроме того, из-за этого падения страдает эффективность любой схемы питания после диода (например, повышающего преобразователя).

Чтобы свести к минимуму эти недостатки, во многих конструкциях используется диод Шоттки, который имеет меньшее падение прямого напряжения, чем стандартный диод, но более дорогой. Падение прямого напряжения Шоттки немного увеличивается с увеличением тока; типичное автомобильное устройство может давать потери мощности от 2% до 3%.Если рассеивание мощности через один диод слишком велико, несколько диодов могут быть подключены параллельно.

Защита MOSFET

МОП-транзистор - лучшая альтернатива диоду. Прямое напряжение в открытом состоянии в MOSFET зависит от его r DS (ON) , что дает падение напряжения r DS (ON) × I LOAD , что намного меньше, чем у диода Шоттки.

Недостатком является то, что полевой МОП-транзистор является трехконтактным и более дорогим, чем диод.Кроме того, для включения полевого транзистора необходимо подать соответствующее напряжение на затвор, что может быть проблемой в зависимости от полевого транзистора и схемы.

P-канальный МОП-транзистор

% {[data-embed-type = "image" data-embed-id = "5df275eef6d5f267ee2107a0" data-embed-element = "aside" data-embed-align = "left" data-embed-alt = »Сайты электронного дизайна Electronicdesign com Загрузка файлов 2015 02 0216 Ti Rev Polarity F3 0 "data-embed-src =" https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2016/03/electronicdesign_com_sites_electronicdesign.com_files_uploads_2015_02_0216_TI_RevPolarity_F3_0.png? auto = format & fit = max & w = 1440 "data-embed-caption =" "]}%
2. P-канальный MOSFET предлагает простую альтернативу диоду. Напряжение затвора подключено к отрицательной клемме батареи. подавать отрицательный сигнал VGS и включать устройство при подаче питания от батареи (любезно предоставлено TI)

Самый простой вариант MOSFET - использовать p-канальное устройство в линии батареи (рис. 2) . Преимущество использования полевого МОП-транзистора с p-каналом состоит в том, что он не требует схемы драйвера.PFET включается подачей отрицательного напряжения затвор-исток (V GS ). Подключив штырь затвора к земле, устройство будет полностью включено при нормальном подключении аккумулятора.

Как и все полевые МОП-транзисторы, полевой транзистор содержит внутренний диод, который в данной конфигурации смещен в прямом направлении. При первом включении питания от батареи внутренний диод в корпусе будет проводить до тех пор, пока канал не включится и не закоротит диод. В условиях обратной полярности корпусный диод имеет обратное смещение, и V GS будет положительным, выключая устройство.

Устройства с P-каналом более эффективны, чем устройства с n-каналом, особенно в условиях высокого тока нагрузки и низкого напряжения, которые часто возникают во время старт-стопа или холодного запуска.

N-канальный МОП-транзистор

В PFET ток протекает через дырки вместо электронов. Подвижность дырки примерно вдвое меньше подвижности электрона; следовательно, n-канальное устройство будет иметь половину r DS (ON) эквивалентного p-канала.

Другими словами, PFET примерно в два раза больше NFET для достижения того же импеданса.Поскольку стоимость зависит от размера кристалла, PFET также стоит дороже при аналогичной емкости. Современный NFET может достичь r DS (ON) около 3 мОм, что приведет к потерям мощности не более 0,5%. Кроме того, доступно большое количество разнообразных устройств.

% {[data-embed-type = "image" data-embed-id = "5df275eef6d5f267ee2107a2" data-embed-element = "aside" data-embed-align = "left" data-embed-alt = "Сайты электронного дизайна Electronicdesign com Загрузка файлов 2015 02 0216 Ti Rev Polarity F4 0 "data-embed-src =" https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2016/03/electronicdesign_com_sites_electronicdesign.com_files_uploads_2015_02_0216_TI_RevPolarity_F4_0.png?auto=format&fit=max&w=1440 "канал данных Полевой транзистор в обратном тракте также является простым решением, но может привести к сбоям в работе чувствительных датчиков (любезно предоставлено TI)

Существует два способа использования NFET в схеме защиты от обратной полярности. Проще всего его можно подключить к заземляющему обратному тракту (рис.3) . Работа аналогична работе PFET; поскольку затвор подключен к линии батареи, в схеме драйвера нет необходимости.

Как и раньше, на полевом транзисторе видно напряжение r DS (ВКЛ) × I НАГРУЗКА , повышая контрольную точку заземления для всех внутренних цепей. Это может быть проблемой, потому что многие автомобильные датчики и переключатели используют местное заземление в качестве эталона, что может вызвать ошибку измерения или неисправность.

Чтобы избежать этой возможности и использовать NFET в линии батареи, необходимо добавить схему возбуждения, чтобы поднять напряжение затвора выше напряжения батареи и включить устройство.

Дискретное решение - вариант, но часто проще объединить дискретный NFET со специализированным контроллером IC (рис. 4) . Эта комбинация имитирует идеальный диодный выпрямитель при последовательном подключении к источнику питания. TI LM74610-Q1 - одно из таких устройств.

% {[data-embed-type = "image" data-embed-id = "5df275eef6d5f267ee2107a4" data-embed-element = "aside" data-embed-align = "left" data-embed-alt = "Сайты электронного дизайна Electronicdesign com Загрузка файлов 2015 02 0216 Ti Rev Polarity F5 "data-embed-src =" https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2016/03/electronicdesign_com_sites_electronicdesign.com_files_uploads_2015_02_0216_TI_RevPolarity_F5.png?auto=format&fit=max&w=1440 "контроллер данных-плюс 9" n-канальный полевой МОП-транзистор в линии аккумуляторных батарей имитирует «идеальный» выпрямитель (любезно предоставлено TI)

Добавление дискретного или интегрированного управления затвором немного увеличивает сложность, но обеспечивает превосходные характеристики по сравнению с PFET или диодом Шоттки.В приложениях с высокой мощностью это также устраняет необходимость в диодных радиаторах или больших тепловых медных участках на печатной плате.

Во время работы напряжение на истоке и стоке MOSFET постоянно контролируется анодными и катодными выводами контроллера. Внутренняя накачка заряда обеспечивает управление затвором для внешнего полевого МОП-транзистора, но включается только тогда, когда она накапливает энергию во внешнем конденсаторе накачки заряда V CAP . Эта накопленная энергия используется для управления затвором полевого МОП-транзистора.

Прямая проводимость в основном осуществляется через полевой МОП-транзистор. Основной диод проводит только во время работы подкачки заряда, примерно в 2% случаев.

В любой цепи, в которой используется переключение, потенциальное беспокойство вызывает электромагнитные помехи. Однако в этом приложении потребляемая мощность очень мала, а нагнетательный насос работает нечасто, что сводит к минимуму генерацию шума.

Заключение

Все электронные модули, предназначенные для использования в автомобилях, должны быть оборудованы схемами, защищающими от стандартных форм электрического перенапряжения.Защита от обратной полярности может быть реализована с помощью ряда простых схем и должна быть стандартной частью любой конструкции.

Защита автомобильной электроники от обратного подключения аккумуляторной батареи

Автор: Сива Уппулури, инженер по прикладным программам

В течение срока службы транспортного средства может потребоваться отключение аккумуляторной батареи для проведения работ по техническому обслуживанию или ее замены в случае возникновения неисправности. Во время повторного включения можно изменить полярность подключения батареи, что может привести к потенциальным коротким замыканиям и другим проблемам с нагрузками, подключенными к батарее.К сожалению, эта проблема не решается полностью механической конструкцией клемм аккумуляторных батарей разного размера или использованием заметной цветовой кодировки кабелей, разъемов и клемм. Следовательно, необходима какая-либо форма электронной блокировки или защиты от обратной полярности не только для защиты самой батареи, но и для защиты постоянно растущего числа электронных блоков управления (ЭБУ), на которые полагаются современные автомобили.

В этой статье исследуются различные подходы, которые можно использовать для защиты от обратного заряда батареи, и исследуются преимущества и недостатки каждого из них.В частности, он выглядит как супербарьерный выпрямитель (SBR ® ), который устраняет недостатки различных решений на основе MOSFET и даже превосходит простой диод Шоттки с точки зрения эффективности и надежности.

Схемы потенциальной защиты:

Популярные методы защиты ЭБУ включают использование блокирующего диода или, чтобы избежать неэффективности обычного выпрямительного диода, использование полевого МОП-транзистора в качестве идеального диода. В других решениях может использоваться специально разработанная ИС. В конечном итоге выбранное решение должно соответствовать производительности, необходимой в конкретном контексте конечного приложения, с учетом таких факторов, как количество / сложность компонентов, стоимость, энергоэффективность и, что, вероятно, наиболее важно, адекватно ли оно выдерживает состояние отказа и любые связанные с ним переходные процессы. .Последнее обычно оценивается с использованием определенных в ISO7637-2 импульсов, которые проверяют совместимость оборудования, установленного в транспортных средствах, с проводимыми электрическими переходными процессами, как описано ниже.

Блокирующий диод - простейшее средство защиты от обратного подключения батареи. Установка выпрямительного диода последовательно с нагрузкой ЭБУ гарантирует, что ток может течь только при правильном подключении аккумулятора. Поскольку управляющий сигнал не требуется, сложность схемы и количество компонентов невысокие. С другой стороны, диод рассеивает энергию все время, пока ЭБУ находится под напряжением, из-за его прямого напряжения VF, которое может вызвать значительные потери в приложениях с большой мощностью.

Использование устройства с низким VF, такого как диод Шоттки, вместо стандартного выпрямителя, может уменьшить потери, связанные со стандартным выпрямителем. Однако характеристика обратной утечки диода Шоттки особенно зависит от температуры, что приводит к повышенным потерям энергии и делает устройство уязвимым для теплового разгона, если большая обратная мощность применяется в условиях высоких температур.

Альтернативным решением является установка полевого МОП-транзистора в источник питания высокого напряжения блока управления двигателем и подключение затвора таким образом, чтобы устройство включалось только при правильной полярности батареи.Поскольку сопротивление полевого МОП-транзистора (RDS (ON)) обычно составляет всего несколько миллиомов, потери мощности I2R низки по сравнению с потерями, вызванными VF диода. Кроме того, обратная блокировка более надежна, чем у диода Шоттки. Можно использовать N-канальный или P-канальный MOSFET при условии, что корпусный диод сток-исток устройства ориентирован так, чтобы проводить ток, протекающий в правильном направлении в ЭБУ.

MOSFET с N-каналом или P-каналом может использоваться для защиты от обратной батареи высокого напряжения.N-канальное устройство обеспечивает топологию с наименьшими потерями мощности благодаря низкому RDS (ON). Однако для включения полевого МОП-транзистора необходимо напряжение затвора, превышающее напряжение батареи. Для этого требуется подкачка заряда, как показано на рисунке 1, что увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. P-канальный МОП-транзистор сопоставимого размера будет иметь более высокое значение RDS (ON) и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.

Хотя включение N-канального МОП-транзистора в цепь низкого напряжения устранит необходимость в подкачке заряда, это также приведет к смещению заземления, что неприемлемо для чувствительных автомобильных систем.

Рисунок 1а. Накачка заряда, необходимая для подачи напряжения на затвор полевого МОП-транзистора, увеличивает сложность и может вызвать проблемы с электромагнитными помехами.

Рисунок 1b: P-канальный MOSFET, используемый для устройства защиты от обратного заряда батареи, требует меньше компонентов, но вызывает более высокие потери мощности

Super Barrier Rectifier, запатентованная выпрямительная технология от Diodes Incorporated, сочетает в себе простоту и надежность обычного диода с низким прямым напряжением диода Шоттки, чтобы обеспечить превосходное решение проблемы защиты от обратного заряда батареи.На рисунке 2 показано, как SBR вставляется в источник питания высокого напряжения ЭБУ, во многом так же, как и обычный диод.

Рис. 2. SBR подключается так же, как диод или полевой МОП-транзистор, без использования схемы подкачки заряда.

Супербарьерный выпрямитель использует канал MOS для создания низкого потенциального барьера для большинства несущих. Это приводит к сочетанию низкого VF с высокой надежностью, в отличие от типичного устройства Шоттки. В то же время SBR имеет более низкую обратную утечку, которая остается стабильной даже при высоких температурах, тем самым сводя к минимуму потери энергии и избегая риска теплового разгона, связанного с диодами Шоттки.Кроме того, отсутствие переходов Шоттки также обеспечивает более высокую устойчивость к перенапряжениям. Кроме того, SBR позволяет избежать накачки заряда, необходимой для N-канального MOSFET, что означает отсутствие проблем с электромагнитными помехами.

Несмотря на то, что защитное устройство предназначено для предотвращения протекания тока из-за обратного подключения батареи, оно само может подвергаться потенциально опасным переходным процессам. В то время как многочисленные типы переходных процессов переключения могут вызывать импульсы короткой продолжительности, наиболее опасными являются импульсы с высокой энергией.

Импульсное испытание ISO:

Любое решение, предназначенное для защиты аккумулятора транспортного средства от обратного подключения, также должно быть достаточно надежным, чтобы выдерживать переходные процессы переключения, такие как импульсы высокой энергии, вызванные такими событиями, как внезапное отключение источника питания при включении индуктивная нагрузка или сброс нагрузки, т.е.е. когда аккумулятор отключен во время зарядки от генератора.

Испытания на соответствие самым жестким из этих условий при применении к цепям, обеспечивающим защиту от обратного заряда батареи, проводятся с использованием импульсов, определенных в ISO7637-2:

Импульс 1 представляет собой случай отключения питания при питании индуктивной нагрузки, когда выпрямитель подвергается воздействию импульса высокого отрицательного напряжения. Условия импульса, определенные ISO, показаны на рисунке 3.

Рисунок 3.Испытательный импульс ISO 1 имитирует сильный отрицательный импульс, вызванный отключением питания.

Помимо этого импульса, импульс 3a также подвергает устройство воздействию высокого отрицательного напряжения, но длительность этого импульса очень мала (0,1 мкс), и этот импульс представляет собой переходные процессы переключения.

Эти отрицательные переходные напряжения временно вызывают лавинное состояние защитных устройств. Подробное описание состояния лавины и ее воздействия на полупроводниковые переходы выходит за рамки данной статьи.Однако, говоря простыми словами, когда PN-переход подвергается лавинообразному состоянию, соединение выходит из строя и позволяет большому количеству обратного тока течь через него. Лавина может вызвать необратимые повреждения, если устройство не рассчитано на ток и энергию. В автомобильной защите от обратных аккумуляторов эти лавинообразные условия возникают из-за магнитной энергии, накопленной в индуктивных нагрузках, таких как реле, и любых паразитных индуктивностей, что делает их событием с ограниченной энергией.Следовательно, если устройство имеет адекватный лавинный рейтинг, оно может выжить в таких ситуациях.

Важно выбрать защитное устройство с четко определенными и гарантированными характеристиками лавин, например, обратную защиту SBR, характеристики которой показаны на рисунке 4. На основе формы импульса и условий, приведенных на рисунке 3, пиковая мощность лавины, участвующая в тест Pulse 1 можно рассчитать как:

Pavalanche_peak = Vavalanche * Iavalanche_peak

, где:

Vavalanche = US = 100V

и:

Iavalanche_peak = Vavalanche / Ri = 100V / 10Ω3 Pavalanche_peak = 100V * 10A = 1000W

Однако показатель, который имеет значение для выдерживания энергии, генерируемой импульсом 1, - это средняя мощность за длительность импульса, определяемая по формуле:

Pavalanche_average = 0.5 * Vavalanche * Iavalanche_peak = 0,5 * 100 В * 10 A = 500 Вт

Таким образом, поскольку заявленная ширина импульса 1 в ISO7637-2 составляет 2 мс, из рисунка 4 видно, что лавинные характеристики этого устройства SBR превышают это ISO7637- 2 требование. Поскольку другой отрицательный импульс, импульс 3A, является переходным процессом с длительностью всего 100 нс, устройство, которое соответствует импульсу 1, также пройдет тестирование импульса 3A.

Рисунок 4: Длительность импульса в зависимости от максимальной мощности лавины (для диодов SBR30A60CTBQ устройства)

На рисунке 5 сравнивается лавинная способность 10A 45V SBR с двумя конкурирующими диодами Шоттки.Как можно видеть, SBR имеет лавинную способность в 3–10 раз лучше, чем технология Шоттки. Таким образом, SBR лучше подходит для реверсивных аккумуляторных батарей, где возникают условия обратной лавины. При тщательном проектировании лавинная стойкость, аналогичная SBR, может быть достигнута и с решениями MOSFET.

Рис. 5. Превосходная лавинная стойкость SBR по сравнению с диодами Шоттки позволяет использовать устройства с более низким номиналом для большей эффективности.

Импульс 5a представляет состояние сброса нагрузки, которое происходит, когда разряженная батарея отключается, пока генератор заряжает ее.Это самый сильный положительный импульс, который может видеть устройство. Определение ISO7637 Pulse 5a показано на рисунке 6.

Рисунок 6. Знание способности устройства к импульсному току помогает определить живучесть ISO 7637 Pulse 5a.

Рассмотрение импульса 5a приводит к выводу, что информация о способности устройства к прямому импульсному току важна при выборе устройства блокировки обратного заряда батареи. Даташиты для сертифицированных ACQ101 SBR от Diodes Incorporated включают эту информацию.

Наконец, тепловая способность устройства напрямую влияет на его устойчивость к импульсам ISO. Diodes Inc. предлагает решения SBR в различных пакетах, чтобы удовлетворить требования к тепловым характеристикам и занимаемому месту на печатной плате. Пожалуйста, посетите веб-сайт Diodes www.diodes.com для получения более подробной информации об этих пакетах.

Заключение:

Ряд подходов является жизнеспособным при реализации необходимой защиты аккумулятора от обратной полярности для автомобильных блоков управления. Разработчикам необходимо учитывать такие факторы, как энергопотребление и стоимость ЭБУ, чтобы достичь оптимального сочетания эффективности, сложности схемы, электромагнитной совместимости и прочности.Выпрямитель с супербарьером, который был разработан для мощных высокотемпературных приложений, таких как автомобилестроение, представляет собой альтернативу диоду Шоттки по конкурентоспособной цене и может обеспечить большую эффективность и надежность в ситуациях, когда низкая стоимость, низкая сложность и отсутствие электромагнитных помех. вопросы, являются приоритетами.

SBR является зарегистрированным товарным знаком Diodes Incorporated.

Загрузите эту статью в формате PDF

Вернуться к оглавлению

Схема обратной защиты аккумулятора (часть 1/9)

21 век принадлежит портативным устройствам, работающим от аккумуляторов.От смартфонов и ноутбуков до умного дома и офисной техники - новые электронные устройства компактны, более энергоэффективны, оснащены множеством функций и работают от батарей. Эти электронные устройства обычно имеют такие компоненты, как диоды, транзисторы, конденсаторы или ИС, в которые встроены такие компоненты, которые имеют поляризованный характер. Таким образом, электронная схема этих устройств по существу должна быть обеспечена постоянным током определенной полярности.

Любая батарея имеет две клеммы - анод и катод, и ток всегда течет от анода к катоду.Фактически электроны текут от катода к аноду. Но чтобы поддерживать определение тока независимо от носителей заряда, направление обычного тока всегда берется от анода или положительного вывода к катоду или отрицательному выводу.

Многие устройства из-за требований к источнику питания определенной полярности имеют механическую сборку или конструкцию батареи таким образом, что батарея может быть установлена ​​только с определенной полярностью. Но это не относится ко всем устройствам.Есть много устройств, которые работают от аккумуляторов общего назначения, и механическая сборка электронного устройства имеет только индикаторы или инструкции для прикрепления аккумулятора определенным образом. Тем не менее, аккумулятор может быть присоединен к цепи любым способом по ошибке человека.

Если аккумулятор подключен к устройству с обратной полярностью, это может привести к серьезному повреждению аккумулятора, а также самого электронного устройства. Это не редкость. Из-за обратного подключения поляризованные компоненты начинают блокироваться из-за обратного напряжения на них, и устройство может быть необратимо повреждено.Обратная полярность также может повлиять на аккумулятор, а обратное соединение может привести к взрыву аккумулятора, или может быть возможно, что после подключения к цепи с обратной полярностью аккумулятор может больше не удерживать заряд.

Чтобы продлить срок службы батареи и электронных устройств, обычно целесообразно использовать схему обратной защиты батареи после батареи или перед внутренней схемой любого электронного устройства. Схема защиты от обратного заряда батареи также может быть включена во вход питания схемы устройства.Схема защиты от обратного тока батареи также защищает электронную схему от любого обратного тока от батареи.

Схема обратной защиты батареи может быть построена с использованием диода, полевого МОП-транзистора или BJT. В этом руководстве будет разработана схема обратной защиты аккумулятора от каждого из этих компонентов, и она будет протестирована на энергоэффективность при различных нагрузках. Вместо того, чтобы рассматривать фактические схемы в качестве нагрузки, в эксперименте в качестве нагрузки используются различные сопротивления. Падение напряжения на схеме защиты и ток, потребляемый в нагрузке, измеряются для проверки энергоэффективности схем защиты.

Схема защиты также потребляет энергию от аккумулятора, что приводит к потере мощности. Таким образом, схема защиты должна потреблять наименьшее количество энергии, чтобы на нагрузке выдавалась максимальная мощность. Мощность, подаваемая на нагрузку, пропорциональна напряжению в цепи нагрузки. Это напряжение, оставшееся после падения напряжения в схеме защиты, поэтому будет измеряться падение напряжения на схеме защиты. Падение напряжения на схеме защиты должно быть минимальным.Во-вторых, будет измерен ток в цепи нагрузки, который покажет фактическую доступную мощность цепи нагрузки. Чем больше ток, потребляемый цепью нагрузки, тем больше потребляемая ею мощность.

Необходимые компоненты

Рис.1: Список компонентов, необходимых для обратной защиты аккумулятора

Это следующие методы проектирования схемы защиты аккумулятора -

1. ДИОД -

Самый простой способ спроектировать схему защиты батареи - использовать диод.Диод проводит ток только в одном направлении и размыкается для обратной полярности. Таким образом, если диод включен последовательно между батареей и цепью нагрузки, он позволит проводить ток только для одной полярности. Диод будет смещен в прямом направлении и позволит протекать току в цепи нагрузки только тогда, когда анод батареи будет подключен к аноду диода. Если катод батареи будет подключен к аноду диода, диод будет смещен в обратном направлении и прекратит прохождение тока в цепи нагрузки.Это сэкономит нагрузку или любое устройство, подключенное к аккумулятору. Таким образом, диод должен быть подключен так, чтобы катод диода был подключен к цепи нагрузки, а разъем батареи был прикреплен к аноду диода. Диод 1N4007 можно использовать для обратной защиты аккумулятора. Диод 1N4007 имеет падение напряжения около 0,7 В и максимальный прямой ток 1 А.

Рис. 2: Принципиальная схема обратной защиты аккумуляторной батареи на основе IN4007

В ходе эксперимента 3.Используется литий-ионный аккумулятор 7 В, обеспечивающий напряжение питания 3,3 В. Диод 1N4007 подключен последовательно к батарее, так что анод батареи соединен с анодом диода. Различные сопротивления нагрузки подключаются к цепи батареи и диода через переключатели, а соединения цепи завершаются подключением общего заземления к катоду батареи.

Рис. 3: Прототип диодной защиты от обратной полярности

Итак, входное напряжение, Vin = 3.3 В, при измерении падения напряжения на диоде и тока на сопротивлениях нагрузки по отдельности получены следующие результаты -

Рис. 4: Таблица с перечислением падения напряжения на диоде 1N4007 и тока нагрузки для различных нагрузок

Из приведенных выше результатов можно проанализировать, что диод испытывает большее падение напряжения на нем по мере увеличения потребности в токе на выходной нагрузке. Для уменьшения падения напряжения можно использовать диод Шоттки, который имеет меньшее прямое падение напряжения по сравнению с диодом 1N4007.

Рис. 5: Принципиальная схема обратной защиты аккумулятора на основе 1N5819

Если в схеме заменить диод 1N4007 на диод Шоттки 1N5819, то будут получены следующие результаты -

Входное напряжение, Vin = 3,3 В

Рис. 6: Таблица, в которой перечислены падение напряжения на диоде 1N5819 и ток нагрузки для различных нагрузок

Из приведенного выше результата можно проанализировать, что диод 1N5819 будет испытывать большее падение напряжения на нем по мере увеличения потребности в токе на выходной нагрузке.Но прямое падение напряжения на диоде Шоттки меньше по сравнению с диодом 1N4007.

Недостатки использования диодной схемы

• На диоде падает напряжение, поэтому общая потребляемая мощность увеличивается. Можно сказать, что часть мощности тратится диодом.

• Использование диода ограничивает максимальный выходной ток, который может потреблять нагрузка. Например, 1N4007 и 1N5819 допускают максимальный прямой ток только 1 А.

Решение

• Диоды Шоттки с меньшим падением напряжения в прямом направлении также могут использоваться вместо обычных диодов.Диод можно выбрать в соответствии с максимальным током, требуемым нагрузкой. Вместо диода может использоваться транзистор, поскольку транзисторы также могут использоваться для коммутации, они имеют меньшее падение напряжения и могут выдерживать высокую нагрузку.

2. Использование N-канального полевого МОП-транзистора - BS170

Третий способ разработки схемы защиты - использование N-канального полевого МОП-транзистора. NMOS проводит ток, когда на его выводе затвора есть положительное напряжение. В противном случае NMOS остается в состоянии разомкнутой цепи.В MOSFET присутствует внутренний диод, который проводит при прямом смещении. Таким образом, NMOS можно использовать в качестве переключающего транзистора для создания схемы обратной защиты аккумулятора. NMOS обычно имеют меньшее сопротивление включения (rDS). Благодаря этому в полностью проводящем состоянии снижается падение напряжения. N-MOSFET также может выдерживать более высокие нагрузки по сравнению с диодом или BJT.

Примечание : Схемы можно найти на вкладке «Принципиальная схема».

Итак, когда батарея вставлена ​​правильно, MOSFET включается.При реверсировании батареи клемма затвора имеет низкий уровень, что выключает полевой МОП-транзистор, и нагрузка отключается от батареи.

Рис.7: Прототип схемы защиты от обратной полярности с использованием N MOSFET на макетной плате

Во время эксперимента используется литий-ионный аккумулятор 3,7 В, который может обеспечить напряжение питания 3,3 В. BS170 NMOS используется для обратной защиты батареи. Сопротивления нагрузки подключаются с помощью переключателей между клеммой затвора и клеммой стока NMOS.Батарея присоединяется к клемме затвора и клемме источника NMOS. NMOS работает только тогда, когда анод батареи подключен к основанию NMOS. Если катод батареи подключен к базе NMOS, NMOS переходит в отключенное состояние, отключая подачу напряжения на нагрузку.

Итак, входное напряжение, Vin = 3,3 В, при измерении падения напряжения на транзисторе и тока на сопротивлениях нагрузки по отдельности получены следующие результаты -

Фиг.8: Таблица со списком Vds и тока нагрузки для различных нагрузок

Из приведенных выше результатов можно проанализировать, что BS170 испытывает большее падение напряжения на нем при увеличении потребности в токе на выходе. Но падение напряжения на NMOS намного меньше по сравнению с диодом.

Недостаток использования nMOSFET

• Для включения полевого МОП-транзистора требуется напряжение затвора выше порогового уровня. Это означает, что они будут работать только с теми аккумуляторами, которые могут обеспечивать напряжение выше порогового.Например, BS170 требует минимум 0,8 В на затворе для включения.

Решение Полевые МОП-транзисторы

с более низким пороговым напряжением затвора могут использоваться для батарей малой емкости.

3. Использование NPN BJT (биполярный транзистор) - BC547

Другой способ создания схемы защиты от обратной полярности - использование биполярных транзисторов. BJT может использоваться в качестве переключающего транзистора в схеме для обратной защиты батареи. NPN BJT имеет более высокий бета (коэффициент усиления по току), поэтому они могут работать при низком базовом токе.Это снижает потери мощности. Кроме того, у них меньше падение напряжения.

Примечание : Схемы можно найти на вкладке «Принципиальная схема 2».

Во время эксперимента BC547 используется для обратной защиты аккумулятора. Транзистор включен в схему так, что цепь нагрузки подключена между базой и коллектором транзистора, а батарея прикреплена к базе и эмиттеру транзистора. На базе транзистора используется подтягивающий резистор, чтобы эта база могла быть правильно смещена.Когда батарея прикреплена так, что анод батареи соединен с базой транзистора, прямое напряжение на базе переключает транзистор в состояние ВКЛ, и ток начинает течь от коллектора к эмиттеру.

Это замыкает цепь, и нагрузка получает входное питание. Когда катод батареи подключен к базе транзистора, база транзистора не смещена, и транзистор переключается в состояние ВЫКЛ. Между коллектором и эмиттером транзистора не остается протекания тока, и цепь нагрузки размыкается.Это убережет нагрузку / устройство от обратного тока.

Рис. 9: Прототип схемы защиты от обратной полярности с использованием BJT на макетной плате

Во время эксперимента используется литий-ионный аккумулятор 3,7 В, который может обеспечить напряжение питания 3,3 В. Транзистор BC547 подключен так, что сопротивления нагрузки подключены между базой и коллектором транзистора, а разъемы батареи подключены между базой и эмиттером транзистора.

Итак, входное напряжение, Vin = 3,3 В, при измерении падения напряжения на транзисторе и тока на сопротивлениях нагрузки по отдельности получены следующие результаты -

Рис. 10: Перечень таблиц Vce и ​​тока нагрузки для различных нагрузок

Из приведенных выше результатов можно проанализировать, что BC547 принимает больше падений напряжения на нем, поскольку на выходе возрастает потребность в токе. Но падение напряжения на BJT намного меньше по сравнению с диодом и MOSFET.Таким образом, BJT работает лучше, чем MOSFET, и диод в качестве обратной схемы защиты батареи.

Недостатки использования BC547

• Схема должна быть спроектирована так, чтобы поддерживать базовый ток таким образом, чтобы она могла управлять высокой нагрузкой с минимальными потерями мощности. Это связано с тем, что ток коллектора зависит от тока базы.

• BC547 пропускает через коллектор максимальный ток 100 мА. Это ограничивает максимальный ток, который может потреблять нагрузка.

Решение

• В некоторых случаях BJT, например 2N2222A, может использоваться для решения проблемы ограничения тока. 2N2222A допускает максимальный ток 1 А.

• MOSFET может использоваться вместо BJT, поскольку MOSFET имеет более низкое сопротивление в открытом состоянии по сравнению с BJT и может выдерживать высокие нагрузки. Но с использованием MOSFET приходится идти на компромисс с потерей мощности, поскольку MOSFET имеет большие потери мощности, чем BJT.

Заключение -

При сравнении использования диода, BJT и MOSFET в качестве схемы обратной защиты батареи полученные результаты суммированы в следующей таблице -

Фиг.11: В таблице перечислены характеристики обратной защиты батареи с использованием диода, NPN BJT и N-MOSFET

Таким образом, можно сделать вывод, что при использовании диода, NMOS и BJT для обратной защиты батареи использование BJT является наиболее энергоэффективным, но имеет ограничение по току. В качестве альтернативы можно использовать NMOS, но при этом возникает проблема с пороговым напряжением. Таким образом, для цепей нагрузки с низким потреблением тока лучше всего использовать BJT. Если цепь нагрузки требует большого тока и работает на большой мощности, рекомендуется использовать NMOS.Для недорогих схем, в которых падение напряжения или потребление тока не является проблемой, можно использовать диод.

Схемы соединений



Подано в: Electronic Projects


Руководство по проектированию

- PMOS MOSFET для схемы защиты от обратной полярности напряжения

Если источник питания в цепи поменял местами, например, подключив положительный провод к земле, а отрицательный провод - к Vcc схемы. Могут произойти две плохие вещи: либо схема, которую мы разработали, может сгореть вместе со всеми дорогостоящими компонентами в ней, либо сам источник питания может выйти из строя.Все становится еще опаснее, если схема питается от батареи. Изменение полярности батареи - худшее, что может произойти в цепи, потому что это не только повредит цепь, но также может вызвать дым и пожар, что делает ее потенциальной угрозой.

Но возможна человеческая ошибка, и поэтому разработчик несет ответственность за то, чтобы его схема могла безопасно обрабатывать условия обратной полярности. Вот почему почти все схемы имеют дополнительную схему безопасности на входной стороне, называемую схемой защиты от обратной полярности .В этой статье мы обсудим схему защиты от обратной полярности MOSFET , которая очень эффективна для защиты схемы от повреждений, связанных с обратной полярностью. Схема также может действовать как схема защиты полярности батареи , , поэтому то же руководство по проектированию можно использовать для защиты ваших цепей, даже если она питается от внешнего адаптера постоянного тока или батареи.

Защита цепей от обратной полярности

Есть несколько вариантов защиты цепи от обратной полярности.В большинстве случаев устройства с батарейным питанием используют специальные типы батарейных разъемов, которые не позволяют подключать батарейный разъем в обратном порядке. Это механически возможная защита аккумулятора от обратной полярности. Другой вариант - использовать диод Шоттки в шине питания, но это самый неэффективный способ защиты цепи от обратной полярности.

Использование диода Шоттки для защиты от полярности и его недостатки

На изображении ниже диод Шоттки используется последовательно с шиной питания, которая будет смещена в обратном направлении в условиях обратной полярности и отключит цепь.Мы также ранее обсуждали это в разделе «Применение диодов» в предыдущей статье.

Левое изображение соответствует правильному соединению полярности, а правое изображение - состоянию обратной полярности. При подключении с обратной полярностью диод Шоттки блокирует прохождение тока.

Но схема выше неэффективна из-за постоянного протекания тока нагрузки через диод Шоттки. Кроме того, напряжение на выходе диода Шоттки меньше входного напряжения из-за прямого падения напряжения на диоде.Таким образом, используя описанный выше метод, он защитит схему от защиты от обратной полярности, но не эффективно.

Надлежащий способ сделать схему защиты от обратной полярности - использовать простой МОП-транзистор с МОП-транзистором или МОП-транзистор с МОП-транзистором. Рекомендуется использовать PMOS, потому что PMOS отключает положительные шины, и в цепи не будет никакого напряжения, а вероятность вредных последствий меньше, если схема работает при высоких напряжениях постоянного тока.

PMOS MOSFET для защиты от обратного напряжения

Полевой транзистор (FET) - это тип транзистора, который использует электрическое поле для управления прохождением тока через него.Полевые транзисторы - это устройства с тремя выводами: исток, затвор и сток. Полевые транзисторы управляют протеканием тока путем приложения напряжения к затвору, которое, в свою очередь, изменяет проводимость между стоком и истоком. Это основная вещь, которая используется в P-MOSFET в качестве переключателя защиты от обратной полярности.

На рисунке ниже показана схема защиты от обратной полярности PMOS .

PMOS используется как выключатель питания, который подключает или отключает нагрузку от источника питания.Во время правильного подключения источника питания MOSFET включается из-за правильного VGS (напряжения затвора в источник). Но в ситуации обратной полярности напряжение затвора в источник слишком низкое, чтобы включить полевой МОП-транзистор, и нагрузка отключается от входного источника питания.

Резистор 100R представляет собой затворный резистор MOSFET , подключенный к стабилитрону. Стабилитрон защищает затвор от перенапряжения.

Фактическое моделирование в Orcad PSPICE

Вышеупомянутая схема имеет все необходимые компоненты для защиты от обратной полярности.V1 - это источник с идеальной полярностью. MOSFET с каналом P смещается от резистора 100R и стабилитрона 6,8 В 1N4099. Нагрузка - резистор 10R.

Моделирование показывает, что схема работает правильно при правильной полярности источника питания. Стабилитрон защищает затвор от перенапряжения, и нагрузка достигает 1,3 А при 13,9 В.

На изображении выше источник перевернут. Нагрузка полностью отключена, и схема действует как предохранитель от обратной полярности.Вы также можете посмотреть видео ниже, в котором объясняется работа схемы с симуляцией:

Выбор MOSFET для защиты от обратной полярности

Рекомендуется использовать PMOS вместо NMOS. Это связано с тем, что PMOS используется в положительной шине цепи, а не в отрицательной шине. Следовательно, PMOS отключает положительные шины, и в цепи не будет положительного напряжения. Но NMOS используется в отрицательных шинах, поэтому отключение отрицательной шины не приводит к отключению цепи от положительной шины аккумулятора.Следовательно, в случае высокого напряжения постоянного тока отсоединение положительной шины намного безопаснее, чем отсоединение отрицательной шины, и вероятность возникновения вредных последствий, таких как короткое замыкание, поражение электрическим током и т. Д., Меньше.

Выбор компонентов - важная часть этой схемы. Основным компонентом является полевой МОП-транзистор с каналом P.

МОП-транзистор имеет следующие характеристики, которые имеют решающее значение для схемы.

  1. Сопротивление дренажного источника (RDS)
  2. Ток утечки
  3. Напряжение сток к источнику

Сопротивление дренажному источнику (RDS):

RDS - сопротивление сток к источнику.Используйте очень низкое RDS (сопротивление от стока к источнику) для низкого тепловыделения и очень низкого падения напряжения на выходе. Чем выше RDS, тем выше тепловыделение.

Ток утечки:

Это максимальный ток, который проходит через полевой МОП-транзистор. Поэтому, если для цепи нагрузки требуется ток 2 А, выберите полевой МОП-транзистор, который выдержит этот ток. В таком случае хорошим выбором будет Mosfet с током стока 3А. Выберите этот параметр больше, чем необходимо на самом деле.

Напряжение сток-источник:

Напряжение сток-исток полевого МОП-транзистора должно быть выше, чем напряжение в цепи. Если для схемы требуется максимум 30 В, для безопасной работы требуется полевой МОП-транзистор с напряжением сток-исток 50 В. Всегда выбирайте этот параметр больше фактического требуемого.

При обратной полярности полевой МОП-транзистор будет отключен из-за недостаточного напряжения Vgs, и это не повлияет на цепь нагрузки, а также на МОП-транзистор.Вышеуказанные параметры необходимы при нормальных условиях и требуют тщательного выбора.

Выбор напряжения стабилитрона:

Каждый полевой МОП-транзистор имеет Vgs (напряжение затвор-исток). Если напряжение затвор-исток превышает максимальное значение, это может повредить затвор полевого МОП-транзистора. Поэтому выбирайте напряжение стабилитрона, которое не будет превышать напряжение затвора полевого МОП-транзистора. Для напряжения Vgs 10 В будет достаточно стабилитрона 9,1 В. Убедитесь, что напряжение затвора не должно превышать максимальное номинальное напряжение.

100R Резистор в цепи:

Значение резистора должно быть выбрано таким образом, чтобы оно не было достаточно высоким, чтобы не перегревать стабилитрон, но достаточно низким, чтобы обеспечить адекватный ток смещения стабилитрона и быстро разрядить затвор, если напряжение питания внезапно изменится на противоположное. Следовательно, здесь есть компромисс между временем разряда затвора и смещением стабилитрона. В большинстве случаев подойдет 100R-330R, если есть вероятность появления внезапного обратного напряжения в цепи.Но если нет вероятности внезапного обратного напряжения во время непрерывной работы схемы, можно использовать любое значение резистора от 1 кОм до 50 кОм.

Номер детали Предложение:

Наиболее популярные полевые МОП-транзисторы, которые используются для широкого диапазона схем, связанных с защитой от обратной полярности.

  1. IRF9530
  2. IRF9540
  3. Si2323 (низковольтные операции с низким током)
  4. ILRML6401 (низковольтные и слаботочные операции)

Недостатки схемы защиты от обратной полярности полевого МОП-транзистора

Основным недостатком этой схемы является рассеивание мощности через полевой МОП-транзистор.Однако эту проблему можно решить с помощью полевого МОП-транзистора с каналом P, сопротивление которого измеряется в миллиомах.

Защита от обратной полярности в автомобильном дизайне

Когда его забрали, Клайд понял, что не использовать этот защитный полевой транзистор, чтобы сэкономить 0,35 доллара, было плохим дизайнерским решением. (Предоставлено Autoevolution)

Электроника и автомобили имеют давнюю историю: автомобильные радиоприемники начали появляться в 1930-х годах, а первое электронное зажигание было испытано компанией Delco Remy в 1948 году.Темпы роста возросли в середине 1980-х годов с появлением первых электронных блоков управления двигателем, и теперь электронные компоненты составляют около 35% от общей стоимости транспортного средства.

Практически все электронное оборудование в автомобиле полагается на аккумулятор в качестве основного источника энергии и, следовательно, должно быть защищено от ряда сбоев, связанных с аккумулятором. Подключение с обратной полярностью - одно из таких событий, которое может произойти при установке новой батареи, повторном подключении оригинальной батареи после ремонта или во время запуска от внешнего источника.

Для защиты от возможных аварий все автомобильные электронные модули включают схемы для защиты от подключений с обратной полярностью. В этой статье мы рассмотрим наиболее распространенные схемы и их рабочие характеристики.

Стандартные тесты обратной полярности

Электронные модули

должны пройти серию строгих квалификационных испытаний, чтобы быть допущенными к использованию в автомобилях. Наиболее распространенный тест на обратную полярность определяется стандартом ISO 16750-2.Для систем на 12 В модуль должен выдерживать –14 В на входе V BAT в течение 60 секунд без повреждений. Для систем на 24 В тест требует –28 В в течение 60 секунд.

Но это только часть истории. Несмотря на то, что схема обратной полярности не предназначена для защиты от других типов перенапряжения, она также должна выдерживать отрицательные электрические импульсы, требуемые другими стандартными испытаниями, такими как ISO 7637-2, который регулирует кондуктивные электрические переходные процессы. Испытательный импульс 1 ISO 7637-2 имитирует переходные процессы, вызванные отключением батареи от индуктивной нагрузки, и достигает –100 В.Тестовый импульс 3a имитирует переходные процессы переключения и расширяется до –150 В.

Существуют различные варианты защиты последующих цепей от обратной полярности. Конечно, ISO - не единственная организация по стандартизации. В Японии действуют стандарты JASO, а у основных производителей автомобилей есть собственные квалификационные тесты, но в большинстве случаев они аналогичны стандартам ISO.

Диодная защита

Простейшая схема защиты - диод, включенный последовательно с батареей (рис.1) . Как обсуждалось ранее, напряжение обратного пробоя последовательного защитного диода должно быть не менее 150 В, чтобы соответствовать требованиям ISO7637-2.

1. Стандартный диод, включенный последовательно с линией батареи, является самой простой схемой; Диод Шоттки с его более низким прямым напряжением является предпочтительным решением (любезно предоставлено TI)

В нормальных условиях диод смещен в прямом направлении. В условиях обратной батареи диод становится смещенным в обратном направлении, и ток не течет.

Этот подход чрезвычайно прост, но имеет два основных недостатка. Обычный диод имеет прямое падение напряжения 0,7 В, что снижает напряжение на нагрузке. Это может быть проблемой при определенных условиях, например, при холодном запуске при слабой батарее. Кроме того, из-за этого падения страдает эффективность любой схемы питания после диода (например, повышающего преобразователя).

Чтобы свести к минимуму эти недостатки, во многих конструкциях используется диод Шоттки, который имеет меньшее падение прямого напряжения, чем стандартный диод, но более дорогой.Падение прямого напряжения Шоттки немного увеличивается с увеличением тока; типичное автомобильное устройство может давать потери мощности от 2% до 3%. Если рассеивание мощности через один диод слишком велико, несколько диодов могут быть подключены параллельно.

Защита MOSFET

МОП-транзистор - лучшая альтернатива диоду. Прямое напряжение в открытом состоянии в MOSFET зависит от его r DS (ON) , что дает падение напряжения r DS (ON) × I LOAD , что намного меньше, чем у диода Шоттки.

Недостатком является то, что полевой МОП-транзистор является трехконтактным и более дорогим, чем диод. Кроме того, для включения полевого транзистора необходимо подать соответствующее напряжение на затвор, что может быть проблемой в зависимости от полевого транзистора и схемы.

P-канальный МОП-транзистор

2. МОП-транзистор с p-каналом представляет собой простую альтернативу диоду. Напряжение затвора подключается к отрицательной клемме аккумулятора, чтобы дать отрицательный VGS и включить устройство при подаче питания от аккумулятора.(Предоставлено TI)

Самый простой вариант MOSFET - использовать p-канальное устройство в линии батареи (рис. 2) . Преимущество использования полевого МОП-транзистора с p-каналом состоит в том, что он не требует схемы драйвера. PFET включается подачей отрицательного напряжения затвор-исток (V GS ). Подключив штырь затвора к земле, устройство будет полностью включено при нормальном подключении аккумулятора.

Как и все полевые МОП-транзисторы, полевой транзистор содержит внутренний диод, который в данной конфигурации смещен в прямом направлении.При первом включении питания от батареи внутренний диод в корпусе будет проводить до тех пор, пока канал не включится и не закоротит диод. В условиях обратной полярности корпусный диод имеет обратное смещение, и V GS будет положительным, выключая устройство.

Устройства с P-каналом более эффективны, чем устройства с n-каналом, особенно в условиях высокого тока нагрузки и низкого напряжения, которые часто возникают во время старт-стопа или холодного запуска.

N-канальный МОП-транзистор

В PFET ток протекает через дырки вместо электронов.Подвижность дырки примерно вдвое меньше подвижности электрона; следовательно, n-канальное устройство будет иметь половину r DS (ON) эквивалентного p-канала.

Другими словами, PFET примерно в два раза больше NFET для достижения того же импеданса. Поскольку стоимость зависит от размера кристалла, PFET также стоит дороже при аналогичной емкости. Современный NFET может достичь r DS (ON) около 3 мОм, что приведет к потерям мощности не более 0,5%. Кроме того, доступно большое количество разнообразных устройств.

3. n-канальный полевой транзистор в обратном тракте также является простым решением, но может привести к сбоям в работе чувствительных датчиков (любезно предоставлено TI)

Существует два способа использования NFET в схеме защиты от обратной полярности. Проще всего его можно подключить к заземляющему обратному тракту (рис. 3) . Работа аналогична работе PFET; поскольку затвор подключен к линии батареи, в схеме драйвера нет необходимости.

Как и раньше, на полевом транзисторе видно напряжение r DS (ВКЛ) × I НАГРУЗКА , повышая контрольную точку заземления для всех внутренних цепей.Это может быть проблемой, потому что многие автомобильные датчики и переключатели используют местное заземление в качестве эталона, что может вызвать ошибку измерения или неисправность.

Чтобы избежать этой возможности и использовать NFET в линии батареи, необходимо добавить схему возбуждения, чтобы поднять напряжение затвора выше напряжения батареи и включить устройство.

Дискретное решение - вариант, но часто проще объединить дискретный NFET со специализированным контроллером IC (рис. 4) . Эта комбинация имитирует идеальный диодный выпрямитель при последовательном подключении к источнику питания.TI LM74610-Q1 - одно из таких устройств.

4. Контроллер и n-канальный полевой МОП-транзистор в линии батареи имитируют «идеальный» выпрямитель. (Предоставлено TI)

Добавление дискретного или интегрированного управления затвором немного увеличивает сложность, но обеспечивает превосходные характеристики по сравнению с PFET или диодом Шоттки. В приложениях с высокой мощностью это также устраняет необходимость в диодных радиаторах или больших тепловых медных участках на печатной плате.

Во время работы напряжение на истоке и стоке MOSFET постоянно контролируется анодными и катодными выводами контроллера.Внутренняя накачка заряда обеспечивает управление затвором для внешнего полевого МОП-транзистора, но включается только тогда, когда она накапливает энергию во внешнем конденсаторе накачки заряда V CAP . Эта накопленная энергия используется для управления затвором полевого МОП-транзистора.

Прямая проводимость в основном осуществляется через полевой МОП-транзистор. Основной диод проводит только во время работы подкачки заряда, примерно в 2% случаев.

В любой цепи, в которой используется переключение, потенциальное беспокойство вызывает электромагнитные помехи. Однако в этом приложении потребляемая мощность очень мала, а нагнетательный насос работает нечасто, что сводит к минимуму генерацию шума.

Заключение

Все электронные модули, предназначенные для использования в автомобилях, должны быть оборудованы схемами, защищающими от стандартных форм электрического перенапряжения. Защита от обратной полярности может быть реализована с помощью ряда простых схем и должна быть стандартной частью любой конструкции.

Автомобильные аккумуляторы прямой и обратной полярности - 130.com.ua

Аккумуляторы автомобильные бывают двух типов - с прямой полярностью и с обратной полярностью. В чем особенность этих типов аккумуляторов и чем они между собой различаются?

Батарейки прямой полярности и какие они бывают

Автомобильный аккумулятор имеет полярность, которую можно понять по расположению клемм на его поверхности (обычно на крышке).Полярность считается прямой, когда плюс батареи находится слева от батареи, а минус - справа. При этом аккумулятор следует повернуть в сторону автомобилиста (во многих случаях клеммы находятся ближе к нему, а если нет, нужную сторону легко определить по этикетке). Клеммы в аккумуляторе обозначены знаками «+» (плюс) и «-» (минус). Купить аккумулятор в Киеве, Харькове, Одессе можно на 130.com.ua с доставкой по Украине.

Батареи обратной полярности и что это такое

Обратная полярность - это когда «плюс» в батарее справа, а «минус», соответственно, слева.Конечно, также с условием, что аккумулятор повернут на лицевую сторону.

Разница между батареями прямой и обратной полярности

Основное различие между этими батареями заключается в расположении клемм «плюс» и «минус». По внешнему виду такие устройства, как и по функционалу, могут быть практически идентичными (особенно если они одной марки и предназначены для одной категории автомобилей).

Однако не рекомендуется ставить на автомобиль, рассчитанный на аккумуляторы прямой полярности, аккумуляторы, у которых клеммы расположены иначе.При нарушении полярности электроника в автомобиле не будет работать или даже может выйти из строя. К счастью, конструкция большинства автомобилей просто не допускает нормального подключения аккумуляторов, не подходящих по полярности.
