Чем отличается AT от AMT: «робот» или классический «автомат»

Как известно, сегодня все автоматические трансмиссии принято называть АКПП. При этом «автоматом» может называться как классическая гидромеханическая КПП с гидротрансформаторам, так и вариатор CVT или роботизированная механика РКПП.

С учетом того, что коробка-робот также может быть представлена двумя типами КПП (например, полуавтоматическая механика АМТ и преселективная коробка типа DSG), у многих автолюбителей при выборе  автоматической трансмиссии  нередко возникают сложности.

Далее мы отдельно рассмотрим, что такое AT и АМТ, какие преимущества и недостатки имеют коробки данных типов, а также на что следует обратить внимание при выборе автомобиля с тем или иным видом автоматической коробки передач.

Содержание статьи

Автоматическая коробка АТ или АМТ: особенности КПП

Прежде всего, изначально автомобили оснащались всего двумя типами коробок передач: традиционная механика и гидромеханический автомат АКПП (он же AT).

Однако в дальнейшем появились вариаторы CVТ, а также сравнительно недавно и коробки-роботы (АМТ и преселективные РКПП).

Что касается АМТ, сразу отметим, роботизированная трансмиссия данного типа фактически представляет собой механику МКПП, которая работает без участия водителя, то есть передачи переключаются в автоматическом режиме. Примечательно то, что попытки автоматизировать механику предпринимались достаточно давно, но только благодаря современным технологиям и активному внедрению электроники удалось реализовать подобную задачу.

Если же говорить об АТ, данный тип коробок передач появился немногим позже, чем МКПП. Долгое время такая коробка оставалась единственным типом автомата, благодаря чему вплоть до сегодняшнего дня продолжает являться одним из самых распространенных типов АКПП.

  • Теперь давайте рассмотрим классическую АКПП и относительно недавно появившиеся роботы типа АМТ более подробно. Начнем с традиционного автомата.

Итак, гидромеханическая АКПП представляет собой сложное и дорогостоящее устройство, в котором сочетаются элементы гидравлики, механики и электроники. АКПП, в отличие от вариатора, является коробкой ступенчатого типа, то есть имеет фиксированные передачи.

Такая коробка не получила привычного механического сцепления, так как крутящий момент от ДВС на трансмиссию передается через специальное устройство («бублик» АКПП или гидротрансформатор).

Важную роль в таких автоматах играет трансмиссионная жидкость ATF (масло АКПП). Указанная жидкость является не просто смазкой, а рабочим телом. В гидротрансформаторе происходит преобразование крутящего момента и затем осуществляется его передача на коробку именно через жидкость.

Также трансмиссионное масло в АКПП подается под давлением по каналам гидроблока, то есть ATF воздействует на исполнительные механизмы для включения передач. Перераспределение потоков жидкости происходит путем открытия и закрытия клапанов (соленоидов), работой которых управляет ЭБУ АКПП.

Из преимуществ АКПП можно выделить достаточно высокий комфорт, плавность хода и надежность коробки. Исправная AT коробка практически незаметно переключает передачи, работает тихо, без лишних шумов и вибраций.

При этом классический автомат (с учетом особенностей его устройства и работы) нуждается в большом количестве трансмиссионного масла, чувствителен к качеству ATF и состоянию жидкости. Также агрегат не рассчитан на постоянные высокие нагрузки, «боится» длительных пробуксовок, резких стартов, езды на высоких оборотах.

Еще наличие гидротрансформатора означает, что КПД такой коробки несколько ниже по сравнению с аналогами (на 10-15%), что означает повышенный расход топлива и  потери в динамике разгона.

Средний ресурс таких АКПП составляет 200-250 тыс. км., но только при условии своевременного и качественно обслуживания, а также соблюдения целого ряда правил в рамках эксплуатации ТС, оснащенных автоматом данного типа. Еще добавим, что ремонт АКПП также  зачастую получается сложным и дорогим.

Коробка АМТ: плюсы и минусы

Теперь вернемся к АМТ (автоматизированная механическая трансмиссия). Прежде всего, АМТ коробка также способна переключать передачи в автоматическом режиме. Однако по устройству и принципам работы решение сильно отличается от AT.

Как уже было сказано выше, АМТ намного ближе к механической коробке передач. Фактически, такой робот — механика, которая управляется посредством электронного блока и сервомеханизмов. Данное решение позволяет значительно снизить стоимость производства самой коробки (до  двух раз по сравнению с АT), а также повысить надежность и ремонтопригодность агрегата.

Также в АМТ используется обычное механическое сцепление, благодаря чему с данной трансмиссией автомобиль получает приемлемую разгонную динамику одновременно с повышенной топливной экономичностью.

Параллельно стоит отметить, что наличие режима Типтроник позволяет водителю переключать передачи в ручном полуавтоматическом режиме при такой необходимости, задействовать весь потенциал двигателя, преодолевать сложные участки на дороге и т.д.

Если просто, АМТ включает в себя:

  • механическую коробку;
  • приводы сцепления и передач;
  • фрикционное сцепление;
  • датчики и ЭБУ коробкой;

В зависимости от конструкции, могут быть использованы два типа приводов сцепления (электрический привод сцепления от электродвигателей и гидравлический с набором гидроцилиндров и электромагнитных клапанов).

Рекомендуем также прочитать статью о том, какую автоматическую коробку лучше выбрать. Из этой статьи вы узнаете, в каких случаях один тип АКПП оказывается лучше другого, с какой коробкой автомат выбирать машину и на что обратить внимание перед покупкой авто с коробкой-автомат.

Гидропривод на практике работает быстрее и эффективнее, однако его стоимость намного выше. По этой причине такой привод обычно используется на спорткарах и коробках-роботах с двойным сцеплением (преселективная коробка передач).

Казалось бы, производителям удалось получить комфорт автомата и одновременно простоту и надежность механической коробки МКПП. Однако на деле это не совсем так. Прежде всего, пострадал комфорт по сравнению с классическим автоматом. АМТ может дергаться при переключениях, появляются задержки при переключениях и провалы, что заметно снижает комфорт при эксплуатации.

Еще низкая скорость переключения передач на трансмиссиях с электрическим приводом приводит к разрыву потока мощности, динамика автомобиля ухудшается.

Также возникают нарекания на ресурс и надежность однодисковых роботов АМТ. Хотя в основе лежит  проверенная временем механическая коробка, которая управляется электроникой, проблемы обычно возникают не с самой КПП, а с исполнительными механизмами, электронными компонентами и сцеплением.

Примечательно то, что ресурс сервомеханизмов небольшой (около 100 тыс. км.), при этом они плохо поддаются ремонту и требуют замены. Для многих владельцев высокая стоимость подобных устройств является крайне неприятным сюрпризом.

Также на таких роботах быстро изнашивается сцепление. Часто менять его нужно уже к 60-70 тыс. км. По мере износа точка схватывания сцепления смещается, коробка может начать дергаться или переходит в аварийный режим. По этой причине нужно регулярно выполнять адаптацию сцепления коробки робот.

Получается, хотя робот похож на МКПП, однако все равно подходит только для спокойной и плавной езды. Также по надежности такая КПП уступает механике и часто требует ремонта раньше, чем АКПП.

Машина с коробкой АМТ также боится пробуксовок, высоких нагрузок, попыток запуска с «толкача» и т.п.



Что в итоге

Как видно, однозначно ответить на вопрос, что лучше, AT или AMT, достаточно сложно. С одной стороны, низкая себестоимость производства позволяет сделать АМТ робот более доступным. Однако не следует забывать о том, что комфорт и надежность в этом случае несколько пострадают.

Также ошибочно надеяться на простоту и ремонтопригодность МКПП при выборе АМТ, так как замена сервомеханизмов, исполнительных устройств и сцепления в случае с роботом получается достаточно затратными операциями.

Если же говорить об АТ, в этом случае можно рассчитывать на достаточно большой срок службы, а также качественную и исправную работу агрегата только в том случае, если владелец регулярно обслуживает коробку-автомат, часто меняет масло и фильтры АКПП, а также придерживается щадящей эксплуатации.

Если же возникает необходимость ремонта, следует быть готовым к серьезным затратам. Как правило, это касается не только самой коробки, но и гидротрансформатора. Напоследок отметим, что  более достойной альтернативой классическим АТ сегодня можно считать уже не АМТ, а коробки робот с двойным сцеплением (типа DSG или Powershift).

Такая коробка является симбиозом автомата и робота, при этом лишена основных недостатков АМТ.  Однако минусом можно считать высокую стоимость, среднюю надежность, низкую ремонтопригодность и недостатки, которые позаимствованы от классического автомата.

Что же касается АМТ, такая КПП сегодня зачастую ставится на бюджетные городские авто и подходит для спокойной езды в автоматическом режиме с возможностью перехода на ручное управление. Получается, коробка АМТ позволяет обеспечить больше комфорта, чем механика МКПП, однако по ряду показателей сильно не дотягивает до полноценной коробки автомат AT.

Читайте также

AT, CVT, DCT: в чем различия?

Сейчас коробки «автомат» быстрыми темпами завоевывают свою популярность на рынке автомобильной промышленности. Механика по-прежнему актуальна, но постепенно вытесняется автоматическим управлением, представленным множеством вариантов технических решений. Существует немало видов современных автоматических коробок передач, которые отличаются друг от друга конструктивно, параметрами работы. Какие их технологий являются самыми перспективными и определяют будущее современных автоматических передач?

AT – традиционная система передач, с которой все и началось. Впервые она была установлена более 60 лет назад в США и стала пользоваться популярностью при комплектации практически всех легковых автомобилей. Она была оснащена всего тремя скоростными режимами.

Модификация произошла лишь в начале 1980-х, когда была добавлена еще одна скорость. Сейчас традиционная АТ по-прежнему используется, но в шести- и восьмиступенчатом варианте. Принцип работы системы основан на сочетании двух конструктивных элементов: преобразователь крутящего момента на гидродинамическом принципе и планетарные шестерни. Конвертер крутящего момента состоит из трех частей: колесо с приводом, соединенные с передачей турбины, статор, увеличивающий крутящий момент.
Современные коробки автоматического переключения скоростей оснащены функцией энергосбережения. Например, гидротрансформатор может быть оснащен механической блокировкой, в состав может быть включена система контроля, отключающая двигатель от автомата, когда машина стоит на месте. Электронная система тормоза и сцепления, которой оснащены современные коробки, также повышает эффективность их эксплуатации. Сейчас большой популярностью пользуются восьмиступенчатая АКПП и уже ведутся разработки в области производства девятиступенчатой коробки, предназначенной для переднеприводных автомобилей.

Автоматические коробки с двойным сцеплением стали популярны в последнее десятилетие. Это при том, что первая подобная конструкция появилась еще в 1980 году. Конструктивно она состоит из двух отдельных коробок. Функция первой заключается в передаче крутящего момента нечетных величин, а другой – в передаче четных. Каждая очередная передача осуществляется с точным контролем переключений между сцеплениями.

Популярность Dual Clutch Transmission, коробок с двойным сцеплением, обусловлена их способностью делать автомобиль идеально управляемым без прерывания крутящего момента. Причина, по которой эти устройства долгое время не использовались после своей первой установки на легковое авто в 80-х, заключается в отсутствии на тот момент необходимых технологических решений. Проблема была решена после их разработки и внедрения.
Еще один тип автоматических коробок, которые являются альтернативой АКПП, — CVT, вариаторная трансмиссия. Она была изобретена в 1950-х годах в Голландии. Конструктивно это два шкива, соединенных ремнем из стали. На первых этапах такие коробки затрудняли эксплуатацию автомобиля на высоких скоростях. Это сопровождалось большим расходом энергии. Но современные CVT значительно модернизировались благодаря внедрению новых технических решений и лишены этого минуса.

DCT – роботизированные коробки, за которыми будущее. Ее работой управляет электронный блок, сводя действия водителя к минимуму.

АМТ коробка передач — что это такое, плюсы и минусы

Коробка АМТ не так популярна как механика или автомат, хотя сочетает в себе оба вида трансмиссий. Что это такое, какие бывают АМТ и как на них ездить?

Для передачи крутящего момента от двигателя к колёсам, в автомобиле есть специальное устройство – коробка передач или трансмиссия.

Она может быть механическая, автоматическая, роботизированная или вариаторная.

Первые три – ступенчатые, то есть у них есть привычные нам первая, вторая и другие скорости, последняя – бесступенчатая и работает по другому принципу.

Коробка передач АМТ устанавливается на многих современных автомобилях, включая машины российского производства.

Продвинутые модели такой коробки передач есть и на спортивных машинах.

Существует мнение, что в будущем АМТ получит большее распространение, чем автомат, и полностью заменит механические коробки передач.

АМТ коробка передач — что это

AMT — Automated Manual Transmission – автоматизированная механическая трансмиссия. Автолюбители такую коробку называют роботизированной или, попросту, робот.

Это надёжная, известная с самого зарождения автомобилестроения, механическая коробка передач, но с автоматическим переключением. Проще говоря, если вас спросят, «АМТ коробка передач, что это?», смело отвечайте: «Это смесь механики и автомата».

То есть, коробка механическая, но выжимает сцепление и переключает скорости, основываясь на своих расчётах, компьютер.

Он берёт данные от разных систем автомобиля, анализирует скорость, показания ABS и т. д., а затем, при помощи устройств, передающих усилие – актуаторов или, ещё их называют сервоприводами, переключает передачи.

В коробках АМТ актуаторы бывают электрические и гидравлические.

  • Электрический робот с одинарным сцеплением – самый распространённый, он дешевле, но время его реакции – дольше.

Такие коробки ставят на бюджетные автомобили. И именно они вызывают недовольство автолюбителей и скептическое отношение к АМТ.

Дело в том, что при разгоне автомобиля могут чувствоваться «зависания» при переключении передач и даже снижение скорости в самый неподходящий момент (например, при перестроении или обгоне).

Сцепление двигателя с колёсами может отсутствовать до двух секунд, что ухудшает управляемость автомобиля и раздражает любителей быстрой и резкой езды.

Тем не менее, это хороший вариант для тех, кто любит плавное и размеренное движение.

  • Гидравлический робот (ещё его называют электрогидравлический) стоит дороже, его ставят на автомобили премиум-сегмента и на спортивные модели.

В гидравлическом используется цилиндр, который толкают электромагнитные клапаны.

В такую коробку заливается специальная жидкость, которая позволяет снизить время задумчивости до 0,05 секунд.

  • С 2003 года концерны Audi и Valkswagen стали ставить на свои серийные автомобили роботов с двойным сцеплением.

Сама технология была придумана ещё в 80-е годы прошлого века. У коробки сразу два вала: один – для чётных передач, второй – для нечётных.

Включение следующей передачи на соседнем вале происходит заранее, но до нужного момента она разомкнута. Когда электроника решает, что пора переключаться, одновременно размыкается один вал и подключается другой.

Такое переключение передач называется преселективным. Благодаря ему машина получает очень плавный ход, переключение водителю незаметно.

Например, на фольксваген гольф оно происходит всего за 8 миллисекунд. Если вы видите аббревиатуру DCT (Dual Clatch Transmission), то это робот с двойным сцеплением.

Также в простонародье он может обозначаться сокращением DSG, по названию коробки концерна Фольксваген, но быть изготовленным другой фирмой (по аналогии в русском языке появились слова ксерокс, памперс и т.д.)

Коробка передач АМТ

Когда речь заходит о плюсах и минусах АМТ, сразу стоит вспомнить, коробка передач АМТ, что такое?

Это совмещение надёжности и дешевизны механической коробки передач с удобством автоматической.

Отсюда можно понять, что она совмещает в себе плюсы и минусы обоих типов трансмиссий.

Плюсы:

  • Не нужно выжимать сцепление и двигать рычаг переключения передач, это сделает компьютер.
    Особо актуально в условиях городских пробок.
  • Дешевле, чем автоматическая коробка передач, но педали всё равно две.
    Это даёт удобство автомата при цене, приближающейся к механике.
  • Более надёжна и легка в ремонте, чем АКПП, потому что коробка, по факту, механическая.
  • У многих моделей при необходимости можно переключать передачи в ручную.
  • Расход топлива ниже, чем у автомобилей с АКПП и МКПП. У АКПП сам принцип работы подразумевает больший расход, а в МКПП играет роль водитель своей манерой езды и несвоевременным переключением.
  • Коробка передач АМТ меньше массой, чем АКПП.
    Она подходит для малолитражных автомобилей.
  • Срок службы робота с двойным сцеплением больше, чем у МКПП.
  • Требуется меньше масла в коробку.

Минусы:

  • При разгоне время между переключением передач может занимать около двух секунд.
    Это касается АМТ с электрическим актуатором и одним сцеплением.
    Такое «зависание» может быть неприятным при обгоне на трассе, а также ухудшает управляемость автомобиля в момент переключения.
  • АМТ с гидравлическим актуатором даёт большую нагрузку на двигатель, что значительно увеличивает расход топлива.
  • В отличие от автоматической коробки, робот не умеет подстраиваться под стиль езды водителя, поэтому приспосабливаться к коробке придётся вам.
  • Преселективная коробка передач дороже своих собратьев и сложно ремонтируется при поломках.
  • При долгом подъёме может перегреться сцепление, тогда оно размыкается и приходится переходить на ручное переключение передачи.

Советы и хитрости езды на АМТ

Чтобы приноровиться к коробке-роботу и увеличить срок её эксплуатации, можно следовать маленьким хитростям, чтобы езда доставляла удовольствие и не вызывала негативных эмоций.

  1. Один из самых неприятных моментов, который может случиться в дороге с АМТ – перегрев сцепления.
    Чтобы это не происходило, в пробке при остановке дольше, чем на 10 секунд, можно ставить коробку в положение «нейтраль», а при долгом подъёме принудительно понижать передачу в ручном режиме.
    Если коробка перегрелась, на панели появится значок. Нужно остановиться, выключить машину и подождать, пока АМТ остудится.
  2. Чтобы избежать рывков при переключении передач во время разгона, нужно нажать, а потом приотпустить педаль газа в тот момент, когда вы чувствуете скорое переключение скоростей.
    После переключения можно дальше плавно набирать скорость.
  3. При каждом ТО проводите калибровку коробки, это увеличит срок её службы.

Вопрос «коробка передач АМТ — что это?» для многих автолюбителей остаётся открытым или вызывает скептическое настроение.

Кто-то слышал негативные отзывы от друзей и знакомых и не хочет покупать, кто-то пробовал ездить на старых моделях роботизированной коробки передач.

Но с развитием технологий, когда АМТ постепенно замещает и механику, и автомат, коробка-робот может стать самым лучшим и экономичным вариантом для автомобиля.

Читайте также:

Коробки передач с двойным сцеплением (DCT или DSG)

Коробка с двойным сцеплением состоит из двух механических коробок, филигранно соединенных между собой. Каждая коробка имеет свое сцепление и шестерни. Обычно коробка А отвечает за передачи 1, 3, 5, (7), а коробка Б — за передачи R, 2, 4, 6.

Сцепление в коробке DSG бывает либо «мокрое» (погружено в масло), либо «сухое» (находится снаружи коробки). Когда вы едете на третьей передаче (задействована коробка А), коробка Б уже готовит вторую или четвертую (коробка делает выбор в зависимости от скорости автомобиля). Когда подходит момент переключения на вторую или четвертую передачу, происходит не переключение (передача уже включена в коробке Б), а лишь сцепление. Сцепление коробки А разъединяется, а Б —соединяется, то есть все происходит одновременно. В этом и заключается преимущество коробки этого типа — в быстром и плавном переключении.

В Европе коробки DSG распространены очень широко, в Азии и США — меньше. По мере развития технологии такие коробки начали устанавливать и в грузовые автомобили, что позволило им расширить свою географию и область применения.

Особенность этих коробок еще и в том, что в некоторых моделях нужно использовать два или даже три разных типа масла — отдельно для гидросистемы, сцеплений, механической части. В них важно не перепутать, какое масло куда заливать.

Аналогично всем остальным типам АКПП, автопроизводители и здесь используют собственную терминологию:

VW/Seat/Škoda DSG
Audi S-tronic
BMW DualTronic
Ford Powershift
Hynday Ecoshift
Mitsubishi Twin Clutch SST ja Duonic ja Sporttronic
Porsche PDK jne.

ПЛЮСЫ: небольшая масса и габариты, более дешевое производство, очень быстрое переключение передач.

МИНУСЫ: ограниченная толерантность к крутящему моменту, менее удобна, чем коробка с гидромуфтой, чаще требует обслуживания и ремонта.

Больше об этих коробках вы узнаете, посмотрев это видео:

7-ступенчатая АКП

О проекте

Инновационная многоступенчатая АКП специально разработана для массового сегмента автомобильного рынка — легковых автомобилей В и С-класса с передним приводом, поперечным расположением двигателя мощностью до 93 кВт и крутящим моментом до 200 Н·м.

АКП построена на основе уникальной запатентованной кинематической схема, которая обеспечивает широкий кинематический диапазон в сверхкомпактных размерах. Взамен традиционного гидротрансформатора для трогания автомобиля используется один из фрикционных элементов управления, а в электрогидравлической системе, отвечающей за переключение передач, используются электромагнитные клапаны с прямым управлением давлением. Все это обеспечивает конструкции простоту, надежность и низкую стоимость.

АКП обладает высокими показателями КПД на всех передачах, что положительно влияет на снижение расхода топлива и способствует уменьшению выбросов вредных веществ в атмосферу — важные параметры современных легковых автомобилей.

Водители оценят впечатляющие ездовые характеристики: комфорт при движении в городском потоке, динамические возможности 7-ступенчатой АКП с быстрыми переключениями и большим диапазоном передаточных чисел.

Первая российская 7-ступенчатая автоматическая коробка передач FT703 для легковых автомобилей

В 2005 г. маркетинговые исследования выявили постоянный рост спроса на автоматическую коробку передач в РФ, но на автомобильном рынке не были представлены отечественные легковые автомобили с передним приводом и автоматическими коробками передач. Это подтолкнуло команду единомышленников «КАТЕ», вдохновленную идеей создания новой российской АКП и современного производства, к началу работ над инновационной 7-ступенчатой АКП. Перед нашей компанией стояли амбициозные задачи — разработать и производить АКП с достаточно большим числом передач по цене 4-ступенчатого «автомата». Всего за год была разработана рабочая конструкторская документация, произведен поиск и выбор основных поставщиков деталей и узлов первых опытных образцов.

В 2006 г. опытные образцы автоматической коробки передач, получившей индекс KATE FT703, были установлены на стендовое оборудование для отладки работы механических и электрогидравлических систем, а также в автомобили LADA Kalina, на которых были проведены первичные работы по настройке системы управления. Электронный блок управления АКП был также разработан и изготовлен специалистами «КАТЕ» на электронных компонентов, сертифицированных для использования в автомобилестроении. Ускоренные испытания, проведенные в соответствии с требованиями «АвтоВАЗ», подтвердили работоспособность и основные технические характеристики нового изделия. Тем не менее требовалось изготовление второй серии опытных образцов и проведение полного цикла стендовых испытаний, включая ресурсные, климатические и прочие. Ввиду необходимости дополнительной стендовой базы, а также с целью привлечения в проект поставщиков компонентов АКП мирового уровня был выбран инжиниринговый партнер — английская компания RICARDO.

Изготовленные и испытанные в течение 2007 — 2008 гг. опытные образцы второй серии показали высокий технический уровень и успешно прошли техническую экспертизу Porsche Engineering, заказанную альянсом Renault-Nissan-АвтоВАЗ. Работы «КАТЕ»–«АвтоВАЗ» по разработке и интеграции 7-ступенчатой АКП в автомобили LADA было решено продолжить совместно с австрийской компанией AVL, осуществляющей инсталляционные и калибровочные работы для таких ведущих автопроизводителей, как Porsche, Volkswagen, BMW. В результате совместных инжиниринговых работ, а также в тесном сотрудничестве с серийными производителями основных компонентов АКП, была выпущена предсерийная партия коробок передач и проведен комплекс ресурсных пробеговых испытаний в автомобиле. Реальные технические характеристики полностью соответствовали заявленным в техническом задании, АКП была готова к началу работ по подготовке производства.

Параллельно с совместными работами и переговорами с «АвтоВАЗ» также активно ведется работа по диверсификации портфеля заказов на 7-ступенчатую АКП. Интерес к АКП проявляют известные китайские автопроизводители. По их инициативе была проведена серия испытаний в китайском научно-исследовательском центре автомобилестроения CATARC — China Automotive Technology and Research Center, в ходе которых коробка передач испытывалась на стенде, полностью имитирующем движение реального автомобиля по китайскому ездовому циклу, — готовится к введению в КНР в качестве национального стандарта. Результаты подтвердили заявленный функционал, а также устойчивую работу стартового мокрого сцепления при большом числе троганий с места и длительных «ползучих» режимах, имитирующих режимы движения в пробках.

В целом АКП показала высокие значения КПД на всех передачах в широком диапазоне скоростей и рекомендована к дальнейшим испытаниям в составе автомобиля. В настоящий момент ведется подготовка к началу выполнения данных работ.

Преимущества автомобилей с гидромеханическими коробками передачами

Условия работы водителя автомобиля все время усложняются из-за увеличения количества автомобилей и из-за роста грузовых и пассажирских потоков. Возникла необходимость облегчения работы водителя и повышения ее эффективности при одновременном повышении безопасности движения. Мощным средством решения этих сложных задач стала автоматизация управления автомобилем путем применения автоматических трансмиссий.

Самым распространенным видом автомобильной автоматической трансмиссии стала гидромеханическая передача. Из-за широкого распространения именно ее за рубежом называют «автоматическая трансмиссия».

Гидромеханическая передача содержит гидродинамический трансформатор, механические передачи и систему управления автоматическим переключением передач. При механической трансмиссии поток мощности от двигателя к колесам автомобиля идет через шестерни, т.е. через жесткую механическую связь. При гидромеханической же передаче этот поток мощности идет еще и через гидродинамический трансформатор, рабочие колеса которого связаны друг с другом через жидкость. Благодаря этому уменьшаются динамические нагрузки, вызываеые как крутильными колебаниями, идущими от двигателя, так и неравномерностью хода зубчатых передач. Смягчаются также динамические эффекты от неровностей дорожного покрытия.

Гидродинамический трансформатор благодаря особенностям своей характеристики изменяет (трансформирует) крутящий момент двигателя. Поэтому число передач в механической части гидромеханической передачи делается меньше числа передач в механических коробках передач — 5-6 передач вместо 13-16 в большегрузных автопоездах и на одну-две передачи меньше в легковых автомобилях.

Переключение передач в гидромеханических передачах осуществляется без разрыва потока мощности, обороты двигателя при этом изменяются плавно.

Перечисленные свойства гидромеханических передач придают автомобилям ряд ценных преимуществ.

Ниже кратко сообщается о 10 преимуществах автомобилей с гидромеханической передачей и обсуждаются 2 особенности: возможность увеличенных расходов топлива и большая стоимость гидромеханических передач по сравнению с механическими передачами. Эти особенности часто считаются недостатками гидромеханической передачи, но при внимательном рассмотрении таковыми не оказываются.

1. ЭКОЛОГИЯ

Когда автомобиль с механической передачей разгоняется для дальнейшего движения, то водитель последовательно использует все или почти все передачи коробки передач. Работа на каждой передаче сопровождается изменением частоты вращения вала двигателя от малой до максимальной при полной, как правило, подаче топлива. После достижения максимального значения частота вращения вала двигателя резко уменьшается для повторения такого же цикла на следующей передаче.

При таком режиме работы двигателя в атмосферу выбрасывается много токсичных веществ.

При использовании гидромеханической передачи экологические показатели улучшаются за счет сокращения числа переключений передач (меньшее количество передач) и за счет плавного изменения частоты вращения вала двигателя при этих переключениях. В литературе упоминались случаи, когда автомобили с механическими передачами не удавалось продать из-за несоответствия экологическим требованиям, и удавалось продать после достижения соответствия этим требованиям за счет установки на автомобили гидромеханических передач.

2. ОБЛЕГЧЕНИЕ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

Для движения автомобиля с механической передачей постоянно используются 4 органа управления: педаль подачи топлива, педаль тормоза, педаль сцепления, рычаг переключения передач.

Для движения автомобиля с гидромеханической передачей постоянно используются 2 органа управления: педаль подачи топлива и педаль тормоза. Из-за автоматического переключения передач отпадает надобность в педали сцепления и в рычаге переключения передач. В гидромеханической передаче, правда, имеется еще один орган управления — механизм переключения передач, но, в отличие от механизма переключения механической коробки передач, он не используется при каждом переключении передач. Скорее его можно назвать избирателем режимов. В числе режимов: стоянка; нейтраль; задний ход; несколько режимов движения, в каждом из которых может использоваться определенная комбинация передач или быть постоянно включена одна передача. Режимы движения меняются редко.

3. БЕЗОПАСНОСТЬ ДВИЖЕНИЯ

Сокращение органов управления позволяет водителю при усложнении дорожной обстановки не отвлекаться на манипуляции органами управления, а уделить все внимание ситуации на дороге. Быстроте реакции водителя в сложной обстановке способствует и то, что при применении гидромеханической передачи органов оперативного управления всего два и для каждого можно использовать «свою ногу», которую не нужно куда-то переносить или на что-то переключать.

4. КОМФОРТАБЕЛЬНОСТЬ ДВИЖЕНИЯ

Переключения передач в гидромеханической передаче происходят без разрыва потока мощности. Благодаря этому пассажиры и водитель не испытывают толчков и рывков, которыми неизбежно сопровождается переключение передач в механической коробке передач и которые зависят от квалификации водителя. При автоматическом переключении передач такой зависимости нет, движение происходит как бы при бесступенчатой трансмиссии и становится более комфортабельным.

5. ДВИЖЕНИЕ С МАЛЫМИ СКОРОСТЯМИ

В ряде случаев важна способность автомобиля двигаться с малыми скоростями — например, при «пробках» на дорогах. Благодаря гидродинамическому гидротрансформатору отсутствует жесткая связь двигателя с колесами автомобиля. Это позволяет давать любые обороты валу двигателя даже при стоящем на передаче неподвижном автомобиле. Давая двигателю малые обороты, можно обеспечить движение автомобиля со сколь угодно малой скоростью, не опасаясь заглохания двигателя.

6. ПРОХОДОМОСТЬ АВТОМОБИЛЯ

Гидромеханическая передача позволяет гибко регулировать скорость автомобиля и величину подводимого к колесам автомобиля крутящего момента, работая только педалью подачи топлива.

Это существенно улучшает проходимость автомобиля. Значительно легче предотвращать проворот колес автомобиля на скользкой или обледенелой дороге, предотвращать срыв грунта при движении на сыпучих грунтах. Облегчается движение и в других тяжелых дорожных условиях.

7. КВАЛИФИКАЦИЯ ВОДИТЕЛЯ

Существенное упрощение управления автомобилем позволяет снизить требования к квалификации водителя. При освоении управления автомобилем с механической трансмиссией наибольшие трудности вызывает приобретение навыка в переключении передач, когда требуется сочетание выжима сцепления с переводом рукоятки переключения передач и последующее отпускание педали сцепления в сочетании с перемещением педали подачи топлива.

При гидромеханической передаче нужды в таком навыке нет, переключения передач происходят автоматически. Это существенно облегчает обучение управлению автомобилем и его эксплуатацию, снижает требования к квалификации водителя.

8. УТОМЛЯЕМОСТЬ ВОДИТЕЛЯ

Оценивать количественно такой сложный физиологический фактор, как утомляемость, чрезвычайно трудно, тем более, что одни и те же внешние воздействия на разных людей действуют по-разному. На физиологические оценки могут влиять и особенности конструкции автомобилей, не относящиеся к исследуемому фактору. Поэтому наиболее достоверными нам представляются оценки, которые делают водители по своим ощущениям и впечатлениям от работы на автомобилях с подлежащими оценке агрегатами.

Для примера можно взять автобус — условия работы водителя на нем наиболее тяжелые. Автобус останавливается на многочисленных остановках и перед светофорами, а затем снова разгоняется после каждой остановки. Для обеспечения такого режима движения водитель автобуса с механической трансмиссией в смену делает несколько тысяч переключений передач, выжимая сцепление при каждом переключении.

ЗИЛ незадолго до прекращения на нем производства автобусов построил небольшую партию автобусов с гидромеханическими передачами своей конструкции. Эти автобусы проходили эксплуатационные испытания в автобусных парках разных городов, перевозя пассажиров по рейсовым маршрутам. Пробеги этих автобусов исчислялись десятками тысяч километров.

Были случаи, когда в силу каких-то обстоятельств водителям приходилось работать две смены подряд. Водители отмечали, что за две смены работы подряд на автобусе с гидромеханической передачей они уставали так же, как за одну смену работы на автобусе с механической трансмиссией. Таков эффект влияния гидромеханической передачи на утомляемость водителей.

9. ДОЛГОВЕЧНОСТЬ АГРЕГАТОВ АВТОМОБИЛЯ

Гидромеханическая передача благотворно влияет на долговечность двигателя и других агрегатов автомобиля. На эту тему имеется много публикаций, но лучше всего опираться на собственные данные, полученные в нашей стране на наших дорогах.

Лаборатории гидропередач ЗИЛ удалось получить количественные оценки применительно к грузовым автомобилям ЗИЛ, проведя длительные испытания гидромеханических передач фирмы Аллисон (США) на седельных тягачах ЗИЛ-130 В1 и на ряде других грузовых автомобилях ЗИЛ.

Испытания были сравнительными. Они длились около 12 лет. Одновременно испытывались 2 тягача ЗИЛ-130 В1 — один с гидромеханической передачей, другой со стандартной механической трансмиссией. На автомобиле с гидромеханической передачей первый отказ по гидромеханической передаче наступил через 800 тыс. км, второй — через 870 тыс. км. Предельного состояния у гидромеханической передачи достичь не удалось. После небольшого ремонта она была пригодна для дальнейшей эксплуатации.

За время сравнительных испытаний с пробегом 870 тыс.км на автомобиле с гидромеханической передачей были проведены следующиие ремонтные работы:

·        заменены 2 шасси;

·        заменены 4 двигателя;

·        проведено 8 текущих ремонтов двигателя.

На автомобиле с механической трансмиссией за это же время:

·        заменены 2 шасси;

·        заменены 4 двигателя;

·        проведено 9 текущих ремонтов двигателя;

·        заменены 13 ведомых дисков сцепления;

·        заменены 4 коробки передач;

·        проведено 4 текущих ремонтов коробок передач.

Видно, что применение гидромеханической передачи на одном конкретном автомобиле позволило сэкономить 4 коробки передач, 13 дисков сцепления и стоимость 4-х ремонтов коробки передач и одного ремонта двигателя.

Надо добавить, что испытания велись не поблизости от завода, что позволило бы опекать их и что-то подсказывать, а в Ульяновске, куда после первых месяцев наблюдения работники завода не показывались годами, и эксплуатация была самой рядовой (включая командировки на целину и т.д.).

Применение гидромеханической передачи увеличивает долговечность и других, кроме трансмиссии и двигателя, узлов автомобиля. Исследованиями ВКЭИавтобуспрома установлено, что применение гидромеханической передачи уменьшает уровень вибраций кузова автобуса, из-за чего увеличивается его долговечность.

10. СРЕДНЯЯ СКОРОСТЬ ДВИЖЕНИЯ

При переключении передач в механической трансмиссии на время переключения неизбежно прерывается поток мощности, подводимой к ведущим колесам автомобиля. Происходит некоторое снижение скорости автомобиля. Это снижение скорости тем больше, чем в более трудных дорожных условиях происходит переключение передач — когда ухудшается «накат» автомобиля. За счет потери скорости при переключениях передач уменьшается и средняя скорость движения автомобиля, во многом определяющая его производительность.

На автомобиле с гидромеханической передачей поток мощности за время автоматического переключения передач не прерывается. Потери скорости и, следовательно, средней скорости движения, при этом не происходит.

При проведении на ЗИЛе сравнительных испытаний автопоездов ЗИЛ-130 В было установлено, что при движении по равнинному свободному шоссе средние скорости обоих поездов были практически одинаковыми. При движении же в городе, на холмистом шоссе и на горных дорогах средние скорости движения автомобиля с гидромеханической передачей были на 3,5…11% выше (тем выше, чем сложнее дорожные условия).

11. ТОПЛИВНАЯ ЭКОНОМИЧНОСТЬ (первая особенность)

Существует мнение, что автомобили с гидромеханической передачей расходуют больше топлива, чем автомобили с механическими коробками передач. Иногда это так, а иногда и не так — в каждом случае надо разбираться конкретно, опираясь на имеющий опыт.

При многолетних испытаниях гидромеханических передач фирмы Аллисон, о которых сказано выше, расход топлива на автомобиле с гидромеханической передачей был таким же, как на автомобиле с механической коробкой передач.

При сравнительных испытаниях грузовых автомобилей ЗИЛ на Симферопольском шоссе автомобили с гидромеханическими передачами по отношению к автомобилям с механическими коробками передач имели экономию топлива около 3%, а при испытаниях этих же автомобилей на менее загруженном Каширском шоссе автомобили с гидромеханической передачей расходовали топлива на 2% больше. Это еще раз говорит о том, что по расходу топлива гидромеханические передачи более эффективны в трудных условиях движения.

Говоря о расходах топлива, надо иметь в виду, что стоимость топлива при эксплуатации автомобилей составляет 14-18% общих эксплуатационных расходов. Если допустить перерасход топлива на 3%, то при прочих равных условиях это увеличило бы общие эксплуатационные расходы на 0,42-0,54%. Такое увеличение многократно перекроется снижением расходов на ремонты и замены агрегатов трансмиссии и других агрегатов, не говоря уже о трудно учитываемом, но несомненно ощутимом эффекте от улучшения экологических показателей и от повышения безопасности движения.

Расход топлива на любом автомобиле зависит от квалификации водителя. Американские исследователи по заказу армии США провели специальные испытания по оценке влияния квалификации водителя на расход топлива при различных видах автомобильной трансмиссии. Заказчик хотел узнать, как скажется на расходах топлива то, что в армейских условиях за руль садятся солдаты с различной водительской квалификацией. За эталон брался расход топлива, получавшийся у водителя высокой квалификации. Оказалось, что на автомобиле с гидромеханической передачей расход топлива у водителя невысокой квалификации был почти таким же, как у водителя высокой квалификации, а при механической трансмиссии водитель невысокой квалификации расходовал топлива значительно больше. Это позволяет считать, что во многих случаях использования гидромеханической передачи скорее можно говорить о равенстве расходов топлива или даже о его экономии, а не о его перерасходе.

12. СТОИМОСТЬ (вторая особенность)

Стоимость гидромеханической передачи надо сравнивать со стоимостью комплекта, который она заменяет — коробки передач, сцепления, усилителя сцепления и системы управления переключением передач. И в этом случае, однако, гидромеханическая передача дороже механической. Само по себе это ни о чем не говорит. Лучшее качество стоит денег. Сравнивать надо конечные результаты.

В приведенном выше конкретном примере с автопоездом ЗИЛ-130 В1 превышение стоимости гидромеханической передачи над стоимостью механической трансмиссии надо сравнивать с суммарной стоимостью 4-х коробок передач, 13-ти дисков сцепления, 4-х ремонтов коробок передач и 1-го ремонта двигателя. Сюда надо добавить стоимость простоев, вызванных этими заменами и ремонтами. Очевидно, что все эти затраты и неудобства значительно превышают разницу в стоимости сравниваемых агрегатов.

Учитывая все вышеизложенное, можно утверждать, что применение гидромеханических передач обеспечивает целый ряд преимуществ автомобилям всех классов.

Наиболее разительно эти преимущества проявляются в легковых автомобилях, на которых гидромеханические передачи получили наибольшее распространение. Применительно к легковым автомобилям из перечисленных выше преимуществ стоит выделить легкость управления, благодаря чему:

·        облегчилось и ускорилось обучение управлению автомобилем;

·        управление автомобилем стало доступно людям, для которых оно раньше было затруднено, в том числе женщинам всех возрастов и людям с физическими недостатками;

·        увеличилась комфортабельность езды:

·        уменьшилась утомляемость от управления автомобилем и от поездок в нем.

Существенным преимуществом является также повышение надежности и долговечности агрегатов автомобиля.

АМТ Коробка передач. Минусы и плюсы, коробки передач 5 АМТ

Автоматизированная механическая трансмиссия, или сокращенно АМТ быстро завоёвывает рынок и пользуется большим спросом среди потребителей. Завоевать популярность коробке помогло удобство эксплуатации и комфорт при езде на автотранспортном средстве.

Производители автомобилей так же уделяют механизму много внимания и делают ставку на дальнейшее использование и усовершенствование коробки. Все дело в большом количестве положительных нюансов, это: простота и надёжность конструкции, относительно небольшие габариты и вес, невысокая цена производства и главная особенность, это приличная экономия топлива. Не случайно коробка данного типа активно устанавливается на автомобили марки «Лада», выпускаемые ПАО «АвтоВАЗ».

Устройство и принцип работы

Многие пользователи не понимают до конца принцип работы роботизированной коробки, считая её сложным механизмом. Конструктивно 5 АМТ коробка «Лада» является не чем иным, как 5-ти ступенчатой механической коробкой передач, управление которой взяла на себя электроника.

Итак, 5 АМТ что это, рассмотрим подробно. Детальное рассмотрение коробки, выпускаемой ПАО «АвтоВАЗ» говорит о том, что используется стандартная схема автоматизированной трансмиссии механического типа с применением одного диска в конструкции фрикционного сцепления.

Компоновка выглядит следующим образом:

  • Сцепление коробки;
  • Коробка переменных передач, механического типа;
  • Приводы передач коробки и привод сцепления;
  • Управляющий модуль коробки.

За управление передачами отвечает специальное устройство, мехатроник. Поскольку он представляет собой набор управляющих элементов, в виде датчиков и электроники, то механических связей для переключения передач конструкцией не предусмотрено.

В его состав входит:

Коробка передач работает в одном из двух режимов: автоматическом и полуавтоматическом. Получая информацию с датчиков, в автоматическом режиме коробка переключает передачи без участия водителя. Передачи переключаются посредством программного обеспечения и сигналов, поступающих от модуля управления. В ручном режиме, передачи переключаются водителем с применением рычага переключения. Движение вперед, повышает передачу, движение назад, понижает.

С 2012 года на автомобили «Лада» устанавливали Японскую коробку 4 АТ, производимую фирмой Jatco. Это классический четырех ступенчатый автомат, укомплектованный гидравлическим трансформатором. Перед покупателями стоял вопрос, 4 АТ или 5 АМТ, что лучше, на чем остановить выбор и как это скажется на дальнейшей эксплуатации? Автомат имел ряд преимуществ, связанных с плавностью хода и комфортом. Однако недостатков было больше, это повышенный расход топлива, дорогое и сложное обслуживание. Со временем робот стал популярен среди автолюбителей.

На какие автомобили устанавливается

Первый автомобиль под маркой «Lada Приора» в комплектации с АМТ, был выпущен в 2014 году, устанавливаемая коробка имела модификацию АМТ-2182. После обкатки и доработки механизмов и элементов программы, автоматическими механическими трансмиссиями стали укомплектовывать «Ладу Гранта», случилось это в марте 2015 года, и «Lada Веста», в 2016 году. Такой же коробкой передач укомплектовали автомобили «Lada Калина» и «Lada Xray».

Поздние модификации коробок, конструктивно похожи на первую коробку передач, выпущенную компанией. Разница заключается в усовершенствованной программе последней версии, которую разрабатывала немецкая компания ZF Friedrichshafen AG. В основе принципа положено использование нового алгоритма переключения трансмиссии и усовершенствованная функциональная логика. АМТ имеет ряд особенностей при эксплуатации, характеризуется как простой, надежный, экономичный агрегат.

Достоинства и недостатки

Сравнивая трансмиссию с другими представителями автоматов, можно выделить как положительные, так и отрицательные черты коробки.

Достоинства агрегата 5 АМТ:

  • Пониженный расход топлива, показатели сопоставимы с механической коробкой передач 5 МТ;
  • Низкая себестоимость запасных частей и работы в случае ремонта коробки передач;
  • Конструкция коробки позволяет буксировать автомобиль при помощи троса или жёсткой сцепки;
  • При потере мощности аккумуляторной батареей коробка позволяет завести автомобиль с «толкача»;
  • Фрикционный диск и смазочные материалы коробки передач рассчитаны на весь срок службы изделия;
  • Защита коробки от неправильного переключения, что позволяет избежать поломки;
  • Наличие у коробки автоматического и ручного переключения передач;
  • Плавная работа педалью газа способствует переходу без рывков и провалов с передачи на передачу;
  • Переключение происходит за короткий промежуток времени, в пределах 120 мс.;
  • Наличие автоматического алгоритма, позволяющего начинать движение машины, находясь на наклонной поверхности.

Недостатки, присутствующие в эксплуатации коробки:

  • Поскольку конструктивно в коробке передач предусмотрено применение сцепления с одним диском, это приводит к потере тяги при переключении;
  • Нет возможности применять спортивное вождение автомобиля, поскольку коробка передач при резком нажатии педали газа выдает плавный отклик;
  • Нет возможности принудительно выравнивать скорости вращения валов коробки, путём манипуляции педалью газа;
  • Отсутствие под рулевых переключателей, при помощи которых можно оперативно менять алгоритм работы коробки передач.

Обслуживание трансмиссия 5 АМТ

Согласно данным производителя, трансмиссия 5 АМТ не нуждается в обслуживании, её элементы защищены от воздействия пыли и влаги, что в свою очередь закрепило за коробкойрепутацию простого, надёжного, безотказного механизма.

Тем не менее, рекомендуется придерживаться правил:

  • Следить за уровнем масла, в результате механических повреждений коробки возможна его утечка;
  • Вовремя проводить адаптацию сцепления роботизированной коробки.

Коробка представляет собой набор шестеренок, управление которыми осуществляет актуатор ZF. Сцепление коробки со временем изнашивается и его необходимо подстраивать под актуатор, этот процесс и называется адаптацией, он предназначен для устранения рывков и толчков при движении.

Адаптация проводится:

  • Каждые 15000 км пробега автомобиля;
  • В случае замены сцепления;
  • При обновлении настроек бортового компьютера.

Процесс прост и занимает несколько минут: через специальный диагностический разъём автомобиль соединяется с компьютером «АвтоВАЗ», электрик включает программу и в прямом режиме связывается с сервером производителя. Данные сбрасываются на сервер, после чего заводится двигатель и в течение нескольких секунд происходит адаптация.

Диагностику коробки желательно проводить у официального представителя, поскольку для выполнения работ потребуется специальное оборудование и обученный персонал.

Коробка передач — это коробка передач?

Что такое коробка передач и ее функции?

Как только мы это узнаем, мы сможем лучше понять разницу между коробкой передач и трансмиссией. Когда речь идет о коробке передач и ее компонентах, это может сбить с толку любого. Дизайнеры, инженеры и производители используют множество терминов, когда говорят о чем-то, что часто является одним и тем же.

Коробка передач — это термин, который часто используется как синонимы двух терминов: редуктор или редуктор.Однако часто они имеют немного другое расположение шестерен. Наиболее элементарное определение коробки передач — это коробка, которая содержит зубчатую передачу, или механический компонент, или блок, который состоит из последовательности интегрированных зубчатых колес. «Коробку» часто называют жилищем.

Коробка передач может быть у многих вещей, и ее функции одинаковы. В этой статье, поскольку она «ориентирована» на автомобильную промышленность, для повышения мощности используется современная коробка передач. крутящий момент как скорость выходного вала первичного двигателя, также называемого коленчатым валом, уменьшенный.

Итак, что все это значит? Выходной вал коробка передач вращается медленнее, чем входной вал, и это снижение скорости дает автомобилю Преимущество механически за счет увеличения крутящего момента.

Где используется коробка передач?

В автомобиле коробка передач является второй трансмиссией. ступень, после сцепления и прикручивается к задней части двигателя. Сцепление находится между коробкой передач и трансмиссией. Автомобиль с ручным переключением сегодня — это 4-ступенчатая или 5-ступенчатая передача вперед, 1 передача заднего хода и одна нейтральная передача.

Проблемы с трансмиссией, коробкой передач или сцеплением связаны? И да и нет. Когда коробка передач выходит из строя, это может увеличить нагрузку на сцепление. и, наоборот, из-за плохого сцепления может выйти из строя коробка передач. Если один или оба выходят из строя и ремонт или замена производится быстро, можно поставить еще нагрузка на трансмиссию.

Вот семь индикаторов, которые могут подсказать вам трансмиссия проверена:

  • Хрип и нытье Шумы
  • Реакция на переключение передач Отсутствует
  • A запах гари
  • Утечка жидкости
  • Шлифовка шестерен
  • Издает шум при работе Нейтраль
  • Коробка передач жесткая

Что бывают разные типы коробок передач?

Мы рассмотрим пять различных типов коробок передач:

  • Руководство — Мы обнаружили, что коробка передач с ручным переключением передач требует сцепления, чтобы отсоединить коробку передач от двигателя.При переключении передач водитель должен нажать на сцепление.
  • Автомат — Эта коробка передач позволяет водителю просто переходить от парковки к движению или от заднего хода к движению, не нажимая на сцепление. У этой коробки передач разные передаточные числа, что дает двигателю большую мощность.
  • Бесступенчатая трансмиссия — То же, что и автоматическая коробка передач, за исключением того, что у нее нет фиксированных передаточных чисел. Между двумя шкивами находится стальной приводной ремень, который влияет на различные передаточные числа, регулируя их диаметр в зависимости от диапазона скорости.
  • Автоматическая ручная, полуавтоматическая — другой тип автоматической коробки передач, кроме гидротрансформатора. Для переключения передач требуется муфта.
  • Dual-clutch- Эта коробка передач также упоминается как DSG, PDK, Power-shift и другие названия, что означает наличие 2-х сцеплений. Каждое сцепление отвечает за передачи с четными или нечетными номерами.

Что есть 4 типа шестерен?

В автомобиле есть четыре класса типов передач, и каждый этих классов имеет в себе несколько шестеренок:

  • Параллельные оси: зубчатая рейка, косозубая шестерня, внутренняя шестерня, прямозубая шестерня
  • Пересекающиеся оси: угловая шестерня, спирально-коническая шестерня, прямая коническая шестерня
  • Непараллельные / непересекающиеся оси: винтовая передача, червячная передача, червячная передача
  • Прочее: шестерни Муфта, эвольвентный шлицевой вал и втулка, собачка и трещотка

Какой тип коробки передач лучше и почему?

Мы знаем, что коробка передач расположена в задней части трансмиссии, которая представляет собой систему шестерен внутри себя, которая передает мощность двигателя на колеса и заставляет автомобиль двигаться.Трансмиссия является посредником, а коробка передач — помощником трансмиссии.

Когда-то, если вы спросили кого-нибудь, какая передача (коробка передач) была лучшей, они бы сказали вам ручную коробку передач. Автомобиль с механической коробкой передач дает водителю больше контроля над мощностью. Сегодня тем не менее, автоматическая трансмиссия заменила популярность, которая раньше есть только четыре передачи: Park, Reverse, Neutral и Drive. Автоматический трансмиссии теперь имеют пять, шесть, даже семь передач.

КПД коробки передач — это не то, что даже обычный водитель знает значит, когда речь идет об их машине. Но для автолюбителей, автогонщиков, это очень много значит для них в плане мощности на взлете.

Коробка передач с наибольшей эффективностью в системе связана между Helical и Spur, обе из которых имеют выходную мощность от 94% до 98. Выходная мощность — это частота вращения коробки передач и нагрузка крутящего момента, которая дает водителю желаемый КПД. Позвоните нам сегодня по телефону 310 672-8131 для ремонта трансмиссии в Инглвуде, Калифорния.

Коробка передач

— обзор | Темы ScienceDirect

11.3.3 Редукторы

Редукторы или также обычно называемые зубчатыми редукторами или закрытыми редукторами скорости используются во многих электромеханических приводных системах, как показано на фотографиях на рис. 11.14. Коробки передач, по сути, представляют собой несколько открытых зубчатых передач, содержащихся в корпусе. Корпус поддерживает подшипники и валы, удерживает смазку и защищает компоненты от воздействия окружающей среды. На рис. 11.14b показаны червячные редукторы с роликовыми затворами Lock и Dam 4, а также прилегающие к ним шестеренчатые ведущие шестерни.Десикантный сапун также показан в верхней части коробки передач.

Рис. 11.14. Цилиндрический редуктор для привода угловых ворот (a) и червячный редуктор для привода роликовых ворот (b) (USACE).

Редукторы доступны в широком диапазоне грузоподъемности и передаточных чисел. Коробка передач предназначена для увеличения или уменьшения скорости. В результате выходной крутящий момент будет обратной функцией скорости. Если закрытый привод представляет собой редуктор скорости (выходная скорость меньше входной скорости), выходной крутящий момент будет увеличиваться; если привод увеличивает скорость, выходной крутящий момент уменьшается.Для подавляющего большинства приводов ворот скорость снижается и, следовательно, увеличивается крутящий момент. Таким образом, редукторы обычно называют редукторами для приводов ворот. К факторам выбора зубчатого привода относятся: ориентация вала, передаточное число, тип конструкции, характер нагрузки, номинальная мощность редуктора, окружающая среда, монтажное положение, диапазон рабочих температур и смазка. Цилиндрические редукторы и червячные редукторы являются одними из наиболее распространенных типов для электромеханических приводов (рис. 11.14).

Коробка передач, изображенная на рис.11.14а — четырехступенчатый редуктор (четыре набора шестерен), прямой угловой и косозубый привод. Прямой угол означает, что в этом случае двигатель передает крутящий момент на коробку передач горизонтально, а выходной вал коробки передач — вертикально. Коробка передач используется в нескольких системах привода косых затворов USACE в Верхней Миссисипи, как показано на рис. 5.48b. Коробка передач имеет общий редуктор 406: 1. Коробка передач в сочетании с ведущей шестерней и секторной шестерней, описанной в Разделе 11.3.2, обеспечивает общее понижение (путем умножения каждого понижения) следующим образом для системы привода угловой заслонки:

Редуктор открытой шестерни = 6.85: 1

Редуктор коробки передач = 406: 1

(11,6) TotalDriveReduction = 6,85 × 406 = 2781: 1

Эта система дополнительно обсуждается и анализируется в разделе 5.4.2. Такая конструкция обеспечивает необходимое усилие для перемещения углового затвора во всем диапазоне хода с ожидаемым коэффициентом безопасности 5 против нормальной нагрузки. Понижение высокого привода 2781: 1, по-видимому, не является чем-то необычным. Напомним из Раздела 3.11, что шестерни голландских ворот с козырьком на Рейне обеспечивают общее снижение привода 50 300: 1.Зубчатая муфта соединяет выходной вал с валом ведущей шестерни и передает крутящий момент. Редукторы увеличивают крутящий момент приводной системы. Это видно из сравнения размеров входного и выходного валов. Входной вал в этом случае составляет 57 мм, а выходной вал — 222 мм. Были проблемы со центровкой и связанные с ними отказы зубчатой ​​муфты, о которых подробнее говорится в Разделе 11.3.14. Это пример проблем, возникающих при неправильном первоначальном выравнивании и установке электромеханических приводов.Коробка передач имеет общий КПД 94% и использует насос с приводом от вала для циркуляции масла. Масляный насос запускается до включения коробки передач, чтобы обеспечить адекватную смазку шестерен. Это типично для многих редукторов, используемых для электромеханических приводов. Смазка разбрызгиванием также является обычным явлением. Обратите внимание, что на рис. 11.14a концевой выключатель кулачка приводится в движение с верхней части коробки передач. Этот концевой выключатель обеспечивает управление положением для системы привода и более подробно обсуждается в разделе 11.3.17.

Редукторы в проектах с гидравлическими затворами сталкиваются с некоторыми уникальными проблемами, обусловленными множеством факторов.Сюда входят экстремальные экологические условия, в том числе высокие и низкие температуры, нечастое использование, а также коррозия и разрушение смазочных материалов, вызванная водой. На навигационных шлюзах коробки передач могут быть погружены в воду во время паводков. На фотографии на рис. 11.15 показан Шлюз 20 на реке Миссисипи, затопленный во время наводнения, включая приводные механизмы и все приводные редукторы. В условиях затопления также может попасть значительный мусор, который может повредить приводное оборудование.

Рис. 11.15. Заблокируйте кран водопропускной трубы 20 и механизм затвора под углом, затопленный во время наводнения (USACE).

Использование редукторов — надежный и проверенный метод передачи энергии в приводах ворот. Устойчивость к коррозии, долговечность смазочного материала и подходящие смазочные свойства в широком диапазоне температур имеют первостепенное значение. В США редукторы производятся в соответствии с применимыми стандартами Американской ассоциации производителей шестерен (AGMA). Применимые стандарты включают AGMA 2001, AGMA 2003, AGMA 6013, AGMA 6113 и AGMA 9005, Refs. [17,18,20–22]. Подавляющее большинство приводов ворот используют снижение скорости.Это означает высокоскоростной вход и низкоскоростной выход, а также низкий входной крутящий момент и высокий выходной крутящий момент. Скорость и крутящий момент обратно пропорциональны друг другу. Редукторы следует выбирать на основе опубликованных изготовителями номинальных значений, включая эксплуатационные факторы, для требуемых условий эксплуатации. Редукторы электромеханических приводов почти всегда изготавливаются по индивидуальному заказу с учетом требуемых приводных нагрузок и требуемой ориентации привода. Валы нестандартного диаметра и длины доступны у большинства основных производителей редукторов.Коробки передач должны быть оснащены подшипниками качения, а любые радиальные нагрузки на валы коробки передач должны быть минимизированы или устранены, если доступное пространство не сильно ограничено. Некоторые типичные требуемые конструктивные факторы для редукторов включают:

КПД

Коэффициент обслуживания

Рейтинг долговечности

Фактор срока службы

Фактор надежности

Фактор применения

Входная скорость и крутящий момент

Диаметры входного и выходного валов

Для коробок передач стандарт AASHTO [2] снова является одним из факторов, учитываемых при проектировании.AASHTO требует, чтобы редукторы определялись на основе крутящего момента в предельном состоянии при эксплуатационном коэффициенте AGMA 1,0 и выдерживали крутящий момент в предельном состоянии перегрузки, не превышая 75% предела текучести любого компонента. Подшипники закрытого редуктора должны быть роликового типа и иметь срок службы L-10 40 000 часов. Требования к качеству передач — AGMA Class 9 или выше, а люфт в соответствии со стандартами AGMA. Требования USACE [1] аналогичны и указывают на срок службы L-10 75 000 часов для подшипников с коэффициентом службы 1.0.

Хотя коэффициент обслуживания 1,0 часто используется и отмечается в различных руководствах по проектированию, его следует корректировать в зависимости от фактических условий эксплуатации. Фактор обслуживания объединяет такие переменные, как внешняя нагрузка, требуемая надежность и общий срок службы редуктора. Опубликованные коэффициенты обслуживания также часто являются минимумом, рекомендованным для конкретного приложения. Для приложений, связанных с тяжелыми или ударными нагрузками, может потребоваться более высокий коэффициент обслуживания.

Смазка имеет решающее значение для правильного функционирования коробки передач, и эта тема более подробно обсуждается в Разделе 11.6.8. Смазка используется в коробках передач для контроля трения и износа между зубьями шестерен, а также для рассеивания тепла. Все редукторы выделяют тепло за счет трения, и чем менее эффективен редуктор, тем больше тепла выделяется. Если температура окружающей среды опускается ниже нормальных показателей смазочного материала (температуры потери текучести), в корпусе редуктора может быть установлен термостатический нагреватель. Однако эти нагреватели должны иметь наименьшую возможную мощность, чтобы масло не перегревалось и не «готовилось».Синтетические смазочные материалы часто являются приемлемой альтернативой маслам, поскольку они могут обеспечить лучшие характеристики при низких и высоких температурах. Отдельная система подачи смазочного масла, которая распыляет все шестерни и смазанные подшипники перед запуском и во время работы, часто используется для редукторов, которые работают нечасто, запускаются в условиях нагрузки или будут помещены на длительное хранение. Скопление воды и конденсация внутри коробок передач представляют собой серьезную проблему для коробок передач во многих приложениях привода затворов, включая большинство коробок передач в США.Это просто потому, что эти коробки передач часто находятся на улице и подвергаются воздействию погодных условий. Наводнение — еще одна серьезная проблема на многих сайтах блокировки. Отверстия для отвода воды, осушающие сапуны и водоразделительная фильтрация — это некоторые из различных методов, которые можно использовать для уменьшения проникновения воды. Сапун — это заглушка с отверстием, установленная в корпусе редуктора для обеспечения потока воздуха и снятия внутреннего давления, как показано на верхней части редуктора на рис. 11.14b. Соединительные порты для переносной фильтрации на коробке передач также помогают при обычной фильтрации масла и удалении влаги.Это обычно делается на многих сайтах блокировки USACE. Постоянно установленная система фильтрации петлей почек также успешно использовалась USACE. Эта система обеспечивает непрерывную фильтрацию трансмиссионного масла.

Еще одно соображение — это температура масла. Когда масло в коробке передач нагревается и охлаждается, оно расширяется и сжимается, позволяя влажному внешнему воздуху попадать в коробку передач через сапун. Чтобы ограничить проникновение влаги, необходимо использовать одноразовый влагопоглотитель подходящего размера.Десикантный сапун должен быть спроектирован и установлен правильно, а также должен быть заменен, когда адсорбент насыщен. Сапун, показанный на рис. 11.14b, является осушителем. Воздействие на коробку передач на открытом воздухе влажности и солнечного света также приведет к попаданию воды в масло редуктора. Изготовленные защитные покрытия или крыши иногда используются, чтобы ограничить прямое воздействие солнечного света и элементов. Существуют также системы, в которых вместо осушающего сапуна используется закрытый баллон. Когда воздух в коробке передач расширяется и сжимается, мочевой пузырь также расширяется и сжимается.По сути, это замкнутая система, изолированная от атмосферы.

Как и открытые зубчатые колеса, косозубые зубчатые колеса работают с меньшим шумом и вибрацией, чем цилиндрические зубчатые колеса, и являются одними из наиболее распространенных типов зубчатых колес, используемых в редукторах для электромеханических приводов. В любой момент нагрузка на косозубые шестерни распределяется на несколько зубцов, что снижает трение и износ. Цилиндрические редукторы имеют один из самых высоких КПД до 98% в некоторых случаях. Из-за их углового среза зацепление зубьев приводит к осевым нагрузкам вдоль вала шестерни.Это действие требует, чтобы упорные подшипники воспринимали осевую нагрузку и поддерживали соосность шестерен. Цилиндрические шестерни способны передавать высокий крутящий момент. Цилиндрические шестерни обычно работают с валами, параллельными друг другу. Два наиболее распространенных типа — это концентрический (входной и выходной валы расположены на одной линии) и параллельный вал (входной и выходной валы смещены). Одноступенчатые редукторы с косозубой шестерней обычно используются для передаточных чисел примерно до 8: 1. Там, где требуются более низкие скорости и более высокие передаточные числа (больший крутящий момент), возможны двойные, тройные и четверные передачи.Как отмечалось ранее, косозубая коробка передач, показанная на рис. 11.14a, дает четырехступенчатую передачу.

Червячные передачи используются, когда требуются большие редукторы в ограниченном пространстве и требуется очень высокая механическая мощность. Их можно адаптировать к приложениям, где требуется высокая ударная нагрузка. Червячный редуктор, показанный на рис. 11.14b, является оригинальным редуктором для механизма роликовых ворот на замке и плотине 4, также показанным на рис. 11.5, и был установлен в 1935 году. Входной редуктор составляет 685 об / мин, а выходной — 10 об / мин для 68 .5: 1 уменьшение. Все 94 привода роликовых ворот на шлюзах и плотинах реки Верхняя Миссисипи используют один и тот же базовый червячный редуктор с некоторыми небольшими отклонениями от объекта к объекту. При червячном приводе с одним редуктором червячная передача перемещается только на один зуб на каждые 360 градусов поворота червяка. Более высокие передаточные числа можно получить, используя двойные и трехкратные передаточные числа. Червячные передачи обычно имеют редукции от 20: 1 до 300: 1. Червячные редукторы также могут сильно нагреваться внутри редуктора и являются одними из наименее эффективных редукторов.Поэтому требуемая вязкость смазочного материала намного выше, чем для косозубого редуктора. Многие червячные передачи (не все) обладают тем свойством, которого нет у других зубчатых колес: они могут быть самоблокирующимися. Червяк может легко повернуть шестерню, но шестерня не может повернуть червяк. Эта функция самоблокировки обычно применима для червячных передач с углом упора менее 5 градусов. Это связано с тем, что угол на червяке настолько мал, что, когда шестерня пытается его вращать, трение между шестерней и червяком удерживает червяк на месте.Функция самоблокировки червячного редуктора никогда не должна использоваться для замены тормоза в системе привода.

Работа червячной передачи аналогична винтовой. Относительное движение между этими шестернями является скорее скользящим, чем качением, и требует более высокой вязкости смазки. Равномерное распределение давления на зубья этих шестерен позволяет использовать металлы с изначально низкими коэффициентами трения, такие как бронзовые колесные шестерни с червячными передачами из закаленной стали. Еще одно существенное отличие от косозубых шестерен заключается в том, что червячные передачи обычно изготавливаются из разнородных материалов, что снижает вероятность истирания и снижает трение.Присадки для противозадирных присадок в смазке обычно не требуются для червячных передач и могут фактически повредить бронзовую червячную передачу. Червячные передачи также имеют более низкую пусковую эффективность, поэтому для червячных передач требуются двигатели с высоким пусковым моментом. КПД червячных передач обычно колеблется от 50% до 90% в зависимости от величины редукции.

Конические шестерни используются для передачи движения между валами с пересекающимися осевыми линиями. Существует четыре основных типа конических зубчатых колес, и все они создают как осевые, так и радиальные нагрузки в дополнение к касательным нагрузкам на опорные подшипники.Самая простая коническая передача — это прямая коническая передача. Угол пересечения обычно составляет 90 градусов, но может достигать 180 градусов. Когда сопряженные шестерни равны по размеру, а валы расположены под углом 90 градусов друг к другу, они называются угловыми шестернями. Зубья конических зубчатых колес можно также обрезать криволинейно для получения спирально-конических зубчатых колес, которые обеспечивают более плавную и тихую работу, чем конические зубчатые колеса с прямой резкой.

Помимо самих шестерен, внутри коробки передач есть много других компонентов.Следует также обратить внимание на подшипники, уплотнения и другое вспомогательное оборудование, такое как насосы и любые теплообменники. Смазка коробки передач имеет решающее значение для правильной работы всего этого оборудования. В большинстве закрытых коробок передач используется одна смазка для шестерен, подшипников, уплотнений, насосов и т. Д. Поэтому выбор правильной смазки для системы зубчатого привода включает в себя удовлетворение потребностей в смазке не только шестерен, но и всех других связанных компонентов системы. Между корпусом редуктора и входным и выходным валами используются уплотнения для удержания масла и блокировки грязи и загрязнений.Уплотнения могут препятствовать проникновению воды в коробку передач, если она погружена во время затопления. Наиболее часто используемый тип, радиальное манжетное уплотнение, состоит из металлического корпуса, который входит в отверстие корпуса, и эластомерной уплотнительной кромки, которая прижимается к валу.

Планетарные и прямозубые конструкции от Anaheim Automation

Что такое коробка передач?

Коробка передач — это механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об / мин) двигателя.Вал двигателя прикреплен к одному концу коробки передач и благодаря внутренней конфигурации шестерен коробки передач обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным числом.

Физические свойства

Физические компоненты коробок передач различаются в зависимости от типа коробки передач, а также от производителей. Большинство редукторов изготовлено из стальных материалов, таких как железо, алюминий и латунь. В отличие от редукторов других типов, цилиндрические редукторы также могут быть изготовлены из пластмасс, таких как поликарбонат или нейлон.Помимо используемого сырья, ориентация зубьев шестерни играет важную роль в общей эффективности, крутящем моменте и скорости системы. Редукторы с прямым зубчатым колесом обычно используются в низкоскоростных приложениях. Эти редукторы могут быть шумными и иметь более низкий общий КПД. Цилиндрические редукторы обычно используются в высокоскоростных приложениях. Эти редукторы работают тише, чем редукторы с прямым зубчатым колесом, что может повысить их общий КПД.

Типы редукторов

Редукторы выпускаются в разных странах мира.Одно из основных отличий отдельных коробок передач — их рабочие характеристики. Выбор из различных типов коробки передач зависит от области применения. Редукторы доступны во многих размерах, передаточных числах, коэффициентах полезного действия и характеристиках люфта. Все эти конструктивные факторы повлияют на производительность и стоимость коробки передач. Редукторы бывают нескольких типов, которые перечислены ниже:

Конический редуктор

Конические шестерни

Существует два типа конических редукторов, которые включают в себя прямозубые или спиральные зубчатые передачи.Прямые конические шестерни имеют прямые и конические зубья и используются в приложениях, требующих малых скоростей. Спирально-конические шестерни имеют изогнутые и наклонные зубья и используются в приложениях, требующих высокой производительности и высоких скоростей.


Рисунок 1: Прямоугольный конический редуктор Рисунок 2: Спирально-конический редуктор

Физические свойства

Конические зубчатые колеса обычно изготавливаются из чугуна, алюминиевого сплава или других стальных материалов, но различаются в зависимости от производителя.

Примечание. Шестерни, изготовленные из стали, могут издавать шум при контакте с другими шестернями, а также повышать их износ.

Применение конических зубчатых колес

Конические редукторы используют конические зубчатые колеса и в основном используются в устройствах с прямым углом, когда валы расположены перпендикулярно.

• Печатный станок
• Электростанции
• Автомобили
• Металлургические заводы
• Ручные дрели
• Дифференциальные приводы

Преимущества конических шестерен

• Прямоугольная конфигурация
• Долговечный

Недостатки конической шестерни

• Оси должны выдерживать силы
• Плохо нарезанные зубья могут привести к чрезмерной вибрации и шуму во время работы

Цилиндрический редуктор

Цилиндрические шестерни

Цилиндрические шестерни нарезаны под углами, которые обеспечивают постепенный контакт между каждым из зубьев косозубой шестерни.Эта инновация обеспечивает плавную и бесшумную работу. Редукторы, использующие косозубые шестерни, применимы в высокоэффективных приложениях с высокой мощностью.


Рисунок 3: Цилиндрический редуктор

Физические свойства

Винтовые шестерни обычно изготавливаются из чугуна, алюминия или железа, но могут отличаться в зависимости от производителя.

Примечание. Шестерни, изготовленные из стали, могут издавать шум при контакте с другими шестернями, а также повышать их износ.

Применения косозубых шестерен

Винтовые зубчатые колеса широко используются там, где требуется эффективность и высокая мощность.

• Нефтяная промышленность
• Воздуходувки
• Продукты питания и маркировка
• Фрезы
• Лифты

Преимущества косозубых шестерен

• Возможно параллельное или поперечное расположение сетки
• Плавная и тихая работа
• Эффективный
• Высокая мощность

Недостатки косозубых шестерен

• Результирующее усилие по оси шестерни
• Добавки к смазочным материалам

Цилиндрический редуктор

Цилиндрические шестерни

Цилиндрические зубчатые колеса выполнены с прямыми зубьями, установленными на параллельном валу.Уровень шума прямозубых шестерен относительно высок из-за столкновения зубьев шестерен, что делает зубья прямозубых шестерен подверженными износу. Цилиндрические зубчатые колеса бывают разных размеров и передаточных чисел, чтобы соответствовать приложениям, требующим определенной скорости или крутящего момента.


Рисунок 4: Цилиндрический редуктор

Физические свойства

Цилиндрические зубчатые колеса обычно изготавливаются из металлов, таких как сталь или латунь, и пластмасс, таких как нейлон или поликарбонат. Материал, используемый для изготовления прямозубых шестерен, может варьироваться в зависимости от производителя.

Примечание. Шестерни, изготовленные из стали, могут издавать шум при контакте с другими шестернями, а также повышать их износ.

Применение цилиндрических шестерен

Цилиндрические цилиндрические шестерни используются в приложениях, требующих снижения скорости с высоким выходным крутящим моментом.

• По длине
• Упаковка
• Контроль скорости
• Строительство
• Электростанции

Преимущества прямозубых шестерен

• Экономичный
• Высокие передаточные числа
• Компактный
• Высокий выходной крутящий момент

Недостатки цилиндрических зубчатых колес

• Шумный
• склонны к износу

Червячный редуктор

Червячные передачи

Червячные передачи способны выдерживать высокие ударные нагрузки, имеют низкий уровень шума и не требуют обслуживания, но они менее эффективны, чем другие типы передач.Червячные передачи могут использоваться в прямоугольном исполнении. Конфигурация червячного редуктора позволяет червяку легко поворачивать шестерню; однако шестерня не может вращать червяк. Предотвращение движения шестерни червяка можно использовать в качестве тормозной системы. Когда червячный редуктор не активен, он удерживается в заблокированном положении.


Рисунок 5: Червячный редуктор

Физические свойства

Червячные передачи обычно изготавливаются из алюминия, нержавеющей стали и чугуна.Используемый материал варьируется в зависимости от производителя.

Применение червячных передач

Червячные передачи используются в приложениях, требующих высоких скоростей и нагрузок, и их можно настроить для работы под прямым углом.

• Горное дело
• Прокатные станы
• Прессы
• Системы привода лифтов / эскалаторов

Преимущества червячной передачи

• Высокая точность
• Прямоугольные конфигурации
• Тормозная система
• Низкий уровень шума
• Не требует обслуживания

Недостатки червячной передачи

• Ограничения
• нереверсивный
• Низкая эффективность

Планетарный редуктор

Планетарные передачи

Планетарные редукторы названы так из-за их сходства с солнечной системой.Компоненты планетарного редуктора включают солнечную шестерню, коронную шестерню и планетарные шестерни. Солнечная шестерня — это центральная шестерня, которая закреплена в центре, кольцевая шестерня (кольцевое кольцо), которая представляет собой внешнее кольцо с обращенными внутрь зубьями, и планетарные шестерни, которые вращаются вокруг солнечных шестерен и входят в зацепление как с солнечной, так и с коронной шестернями. .


Рисунок 6: Планетарный редуктор

Физические свойства

Солнечная, кольцевая и планетарная шестерни планетарного редуктора изготовлены из алюминия, нержавеющей стали или латуни.Используемый материал варьируется в зависимости от производителя.

Примечание. Шестерни, изготовленные из стали, могут издавать шум при контакте с другими шестернями, а также повышать их износ.

Применение планетарных редукторов

Планетарные редукторы используются в приложениях, требующих низкого люфта, компактных размеров, высокой эффективности, устойчивости к ударам и высокого отношения крутящего момента к весу.

• Поворотные приводы
• Подъемники
• Краны
• Станки
• Автомобильная промышленность

Преимущества планетарных передач

• Высокая удельная мощность
• Компактный
• Высокая эффективность передачи энергии
• Повышенная стабильность
• Распределение нагрузки между планетарными передачами

Недостатки планетарных передач

• Высокие нагрузки на подшипник
• Комплексное проектирование
• Недоступность

Типы мотор-редукторов

Как следует из названия, мотор-редуктор состоит из электродвигателя (бесщеточный, щеточный, переменного тока, сервопривода) и зубчатого редуктора, также называемого коробкой передач, интегрированных в простой корпус.Комбинация мотор-редукторов снижает сложность и снижает затраты в конструкциях, требующих выхода с высоким крутящим моментом и низкой скоростью. Мотор-редукторы могут изготавливаться как единое целое или комбинироваться как отдельные компоненты. Мотор-редукторы, у которых двигатель и редуктор имеют один вал, — это то, что подразумевается под интегральным. Anaheim Automation предлагает широкий выбор шаговых мотор-редукторов, бесщеточных мотор-редукторов, мотор-редукторов постоянного тока и мотор-редукторов переменного тока, интегрированных с цилиндрическими, планетарными или червячными передачами.

Мотор-редукторы используются во многих отраслях промышленности, а также в бытовой технике.Промышленные применения включают краны, подъемники, домкраты и конвейерные машины. Мотор-редукторы бытовой техники используются в стиральных машинах, миксерах, часах, ручных инструментах, таких как дрели и сушилки.

Как работают коробки передач?

Все коробки передач работают одинаково. Направления вращения шестерен зависят от входного направления и ориентации шестерен. Например, если начальная шестерня вращается по часовой стрелке, шестерня, которую она включает, будет вращаться против часовой стрелки.Это продолжается для нескольких передач. Комбинация шестерен разного размера и количества зубьев на каждой шестерне играет важную роль в выходном крутящем моменте и скорости вала. Высокие передаточные числа обеспечивают больший выходной крутящий момент и более низкие скорости, в то время как более низкие передаточные числа обеспечивают более высокую выходную скорость и меньший выходной крутящий момент.

Планетарный редуктор работает примерно так же. Система планетарной коробки передач состоит из трех основных компонентов: центральной солнечной шестерни, водила планетарной передачи (несущего одну или несколько планетарных шестерен) и кольцевого зазора (наружного кольца).Центральная солнечная шестерня приводится в движение планетарными шестернями (того же размера), установленными на водило планетарной передачи. Планетарные шестерни находятся в зацеплении с солнечной шестерней, а зубья наружных колец входят в зацепление с планетарными шестернями. Есть несколько конфигураций системы коробки передач. Типичные конфигурации состоят из трех компонентов: входа, выхода и одного стационарного компонента.

Например: одна возможная конфигурация — солнечная шестерня в качестве входа, кольцевое пространство в качестве выхода и водило планетарной передачи остается неподвижным.В этой конфигурации входной вал вращает солнечную шестерню, планетарные шестерни вращаются вокруг собственных осей, одновременно прикладывая крутящий момент к вращающемуся водилу планетарной передачи, который, в свою очередь, передает крутящий момент на выходной вал (который в данном случае является кольцевым пространством). Скорость вращения шестерен (передаточное число) определяется количеством зубьев каждой шестерни. Крутящий момент (выходная мощность) определяется как количеством зубьев, так и тем, какой компонент планетарной системы находится в неподвижном состоянии.

Как регулируются коробки передач?

Мощность двигателя (т.е.е. шаговые, бесщеточные двигатели, электродвигатели переменного тока и щеточные двигатели) используется в качестве входа коробки передач и регулирует скорость вращения коробки передач. В приведенной ниже конфигурации показано, как водитель управляет внешним двигателем, который подключен как входной вал коробки передач. В результате, когда водитель получает питание, вал двигателя вращается внутри коробки передач, заставляя вращаться выходной вал коробки передач. Выходная скорость и крутящий момент зависят от внутренней конфигурации коробки передач.

Как выбрать подходящую коробку передач

При выборе коробки передач необходимо учитывать множество факторов, чтобы соответствовать требованиям конкретного приложения:

Передаточное число
Передаточное число определяется как соотношение между количеством зубьев двух разных шестерен.Обычно количество зубьев шестерни пропорционально ее окружности. Это означает, что шестерня с большей окружностью будет иметь больше зубьев шестерни; поэтому соотношение между окружностями двух шестерен также может дать точное передаточное число. Например, если одна шестерня имеет 36 зубьев, а другая шестерня — 12 зубьев, передаточное отношение будет 3: 1.

Выходной крутящий момент
Выходной крутящий момент зависит от используемого передаточного числа. Чтобы получить высокий выходной крутящий момент, следует выбрать большое передаточное число.Использование большого передаточного числа снижает частоту вращения выходного вала двигателя. И наоборот, при использовании более низкого передаточного числа в систему будет передаваться меньшее значение выходного крутящего момента с большей скоростью двигателя на выходном валу. Это утверждение иллюстрирует взаимосвязь, согласно которой крутящий момент и скорость обратно пропорциональны друг другу.

Скорость (об / мин)
Скорость пропорциональна передаточному отношению системы. Например, если входная шестерня имеет больше зубьев, чем выходная шестерня, результатом будет увеличение скорости на выходном валу.С другой стороны, реверсивный сценарий с большим количеством зубьев шестерни на выходе по сравнению с входом приведет к снижению скорости на выходном валу. Как правило, выходную скорость можно определить путем деления входной скорости на передаточное число. Чем выше коэффициент, тем ниже будет выходная скорость, и наоборот.

Зубчатая передача
Зубчатая передача — это гениальная инженерная конструкция, которая предлагает различные преимущества по сравнению с традиционной конструкцией зубчатой ​​передачи с фиксированной осью.Уникальное сочетание эффективности передачи энергии и компактных размеров позволяет снизить потери эффективности. Чем эффективнее зубчатая передача (т.е. прямозубая, спиральная, планетарная и червячная), тем больше энергии она может передавать и преобразовывать в крутящий момент, а не терять энергию при нагревании.

Еще один фактор применения, который следует учитывать, — это распределение нагрузки. Поскольку передаваемая нагрузка распределяется между несколькими планетами, крутящий момент увеличивается. Чем больше количество планет в зубчатой ​​передаче, тем больше грузоподъемность и плотность крутящего момента.Зубчатые передачи улучшают стабильность и вращательную жесткость благодаря сбалансированной системе, но это сложная и более дорогостоящая конструкция.


Рисунок 8: Фиксированная ось и планетарная зубчатая передача

На рисунке 8 зубчатая передача слева представляет собой традиционную зубчатую передачу с фиксированной осью, в которой шестерня приводит в движение большую шестерню по оси, параллельной валу. Справа представлена ​​система проектирования планетарной шестерни с солнечной шестерней (шестерней), окруженной более чем одной шестерней (планетарными шестернями), и заключена в внешнюю кольцевую шестерню.Две системы схожи по соотношению и объему, но конструкция планетарной передачи имеет в три раза более высокую плотность крутящего момента и в три раза большую жесткость из-за увеличенного числа контактов шестерни.

Система шестерен с фиксированной осью:
Объем = 1, крутящий момент = 1, жесткость = 1

Планетарная зубчатая передача:
Объем = 1, крутящий момент = 3, жесткость = 3

Другие редукторы, упомянутые в разделе «Типы редукторов» данного руководства, включают конические, косозубые, циклоидные, прямозубые и червячные.

Люфт
Люфт — это угол, на который выходной вал коробки передач может вращаться без движения входного вала, или зазор между зубьями двух соседних шестерен. Нет необходимости учитывать люфт для приложений, которые не включают реверсирование нагрузки. Однако в точных приложениях с реверсированием нагрузки, таких как робототехника, автоматизация, станки с ЧПУ и т. Д., Люфт имеет решающее значение для точности и позиционирования.

Преимущества коробки передач

• Низкий уровень шума
• Высокая эффективность
• Высокие передаточные числа
• Увеличение выходного крутящего момента
• Уменьшение выходной скорости
• Долговечный

Недостатки коробки передач

• Дороже, чем другие приводные системы
• Для плавной работы необходима надлежащая смазка
• Плохо нарезанные зубья могут привести к чрезмерной вибрации и шуму во время работы
• Качество имеет значение и увеличивает стоимость

Устранение неисправностей

Проблема: Коробка передач нагревается
Решение: Внешняя температура коробки передач может нагреваться по нескольким причинам.Ознакомьтесь со следующей информацией и примите необходимые меры для решения этой проблемы. Если температура редуктора слишком высокая, обратитесь к производителю.

1. Температура окружающей среды выше рекомендованного уровня — Если температура окружающей среды слишком высока, это может снизить эффективность коробки передач. Установите охлаждающий вентилятор или переместите приложение в более удобное место.

2. Правильная вентиляция — Правильная вентиляция необходима не только для коробки передач, но и для правильного функционирования всего электрического / механического оборудования.Убедитесь, что в области оборудования имеется достаточный поток воздуха для охлаждения системы.

3. Неправильная центровка вала — Первым делом необходимо проверить совмещение входного вала двигателя с коробкой передач. Необходимо, чтобы входной вал двигателя был совмещен с коробкой передач, чтобы гарантировать правильную работу коробки передач.

4. Перегрузка — Уменьшите нагрузку на коробку передач и посмотрите, снизится ли температура. В противном случае для вашего приложения может потребоваться более крупная модель коробки передач.

5. Смазка — Плохая смазка подшипников и шестерен. Проконсультируйтесь с производителем относительно информации о гарантии.

6. Неправильно установленные подшипники — Может потребоваться повторная сборка коробки передач. Проконсультируйтесь с производителем относительно информации о гарантии.

Проблема: Громкий / вибрационный шум
Решение: Громкий или вибрационный шум может быть вызван множеством различных источников, обсуждаемых в этом разделе.

1. Неправильная установка — Неправильная установка может быть результатом ослабленных болтов или несоосности между двигателем и коробкой передач. Затягивание ослабленных болтов и выравнивание двигателя и коробки передач может решить проблему чрезмерного шума.

2. Слишком высокая скорость на входе — Снижение скорости на входе может помочь уменьшить шум.

3. Перегрузка — Уменьшение нагрузки может помочь уменьшить шум. В противном случае потребуется коробка передач модели большего размера.

4. Изношенные или поврежденные подшипники — Изношенные или поврежденные подшипники могут нуждаться в замене. Проконсультируйтесь с производителем относительно информации о гарантии.

5. Смазка — Шестерни / подшипники необходимо правильно смазать для обеспечения сцепления. Проконсультируйтесь с производителем относительно информации о гарантии.

Проблема: Входные / выходные валы не вращаются
Решение: Перед выполнением приведенных ниже инструкций убедитесь, что вал двигателя вращается, чтобы устранить любую проблему с двигателем или коробкой передач.

1. Неправильная установка — Убедитесь, что все болты, соединяющие двигатель с коробкой передач, надежно затянуты.

2. Зубья шестерни изношены — Необходимо заменить изношенные шестерни. Обратитесь к своему дилеру за информацией о гарантии.

3. Шестерни в заблокированном положении — Шестерни могут нуждаться в замене из-за износа. Другая возможность может заключаться в том, что из коробки передач может потребоваться удалить посторонний предмет, что приведет к тому, что шестерни будут в заблокированном положении.Обратитесь к своему дилеру за информацией о гарантии.

Проблема: Износ зубьев шестерни
Решение: Износ редукторов — естественное явление. Правильное использование и техническое обслуживание системы могут помочь продлить срок службы коробки передач.

1. Неправильная установка — Убедитесь, что все болты, соединяющие двигатель и редуктор, надежно затянуты.

2. Чрезмерная нагрузка — Износ шестерни вызван контактом с другими шестернями.Уменьшение нагрузки снизит натяжение шестерен друг с другом. Если требуется более высокая нагрузка, может потребоваться коробка передач большего размера.

3. Слишком высокая входная скорость — Снижение входной скорости может помочь уменьшить износ шестерен.

4. Температура окружающей среды выше рекомендуемого уровня — Слишком высокая температура окружающей среды может снизить эффективность коробки передач. Установка охлаждающего вентилятора или перемещение приложения в более подходящее место может решить эту проблему.

Стоимость КПП

Цена коробки передач варьируется и обычно зависит от размера, характеристик точности, люфта и передаточного числа, а также от конкретного производителя. Редукторы с люфтом в пределах 30 угловых минут могут стоить всего 500 долларов. Стоимость редукторов со значением люфта менее 5 угловых минут будет выше, чем у редукторов с высоким значением люфта. Ниже приведен список редукторов, предлагаемых Anaheim Automation.Подробные спецификации и цены доступны на нашем веб-сайте AnaheimAutomation.com для каждого из предлагаемых типов:

Формулы

Крутящий момент двигателя x Передаточное число = Крутящий момент на колесе

Скорость входного вала (об / мин) / передаточное число = скорость выходного вала

Передаточное число = зубья на одной передаче: зубья на второй передаче

Пример: если одна шестерня имеет 60 зубьев, а вторая шестерня — 20 зубьев, то передаточное отношение будет 3: 1

Где используются редукторы?

Развитие технологий и развитие зубчатых передач сделали редукторы более эффективными и мощными, которые необходимо разрабатывать и производить с меньшими затратами.Системы зубчатых передач эволюционировали от зубчатых колес с фиксированной осью к новым и улучшенным зубчатым колесам, включая косозубые, циклоидные, прямозубые, червячные и планетарные зубчатые передачи. Редукторы широко используются в приложениях, требующих желаемой выходной скорости (об / мин), управления направлением вращения и передачи крутящего момента или мощности с одного входного вала на другой.

Редукторы используются в различных отраслях промышленности:

Aerospace — В аэрокосмической промышленности редукторы используются в космосе и воздушных путешествиях, т.е.е. самолеты, ракеты, космические аппараты, космические корабли и двигатели.
Сельское хозяйство — В сельском хозяйстве редукторы используются для вспашки, орошения, борьбы с вредителями и насекомыми, тракторы и насосы.
Автомобильная промышленность — В автомобильной промышленности коробки передач используются в автомобилях, вертолетах, автобусах и мотоциклах.
Строительство — В строительной отрасли коробки передач используются в тяжелой технике, такой как краны, вилочные погрузчики, бульдозеры и тракторы.
Пищевая промышленность — В пищевой промышленности редукторы используются в конвейерных системах, при переработке мясных и овощных продуктов, а также в упаковке.
Морская промышленность — В морской промышленности редукторы используются на лодках и яхтах.
Медицина — В медицинской промышленности редукторы используются в хирургических столах, кроватях для пациентов, медицинском диагностическом оборудовании, стоматологическом оборудовании и аппаратах МРТ и компьютерной томографии.
Электростанции — На электростанциях редукторы используются в трансформаторах, генераторах и турбинах.

Тест

1. Какой люфт на коробке передач?

A. Угол поворота выходного вала коробки передач без движения входного вала.
B. Угол поворота входного вала коробки передач без движения выходного вала.
C. Угол поворота шестерен внутри коробки передач.

2. Какой тип коробки передач будет использоваться для работы под прямым углом?

А.Редуктор конический
Б. Планетарный редуктор
C. Редуктор червячный
D. Цилиндрическая коробка передач
E. A и C

3. Редукторами можно управлять с помощью _________ двигателей?

A. Шаговый
B. Бесщеточный
C. Кисть
D. AC
E.Все вышеперечисленное

4. Выходная скорость коробки передач пропорциональна _____________?

A. Частота вращения входного вала
B. Зубчатая передача
C. Передаточное число
D. Жесткость на кручение

5. Что НЕ является преимуществом коробки передач?

A. Высокая эффективность
Б.Увеличение / уменьшение выходного крутящего момента
C. Увеличение / уменьшение выходной скорости
D. Меньше затрат

6. Если бесщеточный двигатель, рассчитанный на 4000 об / мин, сочетается с коробкой передач с передаточным числом 3: 1, какова будет скорость выходного вала?

A. 4000 об / мин
B. 12000 об / мин
C. 1333 об / мин

7.В чем разница между косозубыми и цилиндрическими зубчатыми колесами?

A. Цилиндрические шестерни нарезаются под углом, а прямозубые шестерни — прямо.
B. Цилиндрические шестерни нарезаны прямо, а прямозубые шестерни — под углом.
C. Цилиндрические шестерни более шумные, чем цилиндрические.

8. Зубчатая передача состоит из двух прямозубых шестерен. Входная шестерня имеет 25 зубьев, а выходная шестерня — 200 зубьев. Рассчитайте передаточное число.


Передаточное число = 200/25 = 8: 1

FAQ

В. Являются ли планетарные и цилиндрические редукторы двунаправленными?
A. Да, планетарные и цилиндрические редукторы предназначены для работы в двух направлениях. Направление вращения первичного вала и зубчатая передача коробки передач определяют вращение выходного вала.

В. Можно ли комбинировать двигатели Anaheim Automation с коробкой передач?
А.Двигатели Anaheim Automation могут быть собраны с коробкой передач для удовлетворения необходимых требований приложения. Двигатели и редукторы можно приобрести отдельно или в собранном виде. Возможна настройка. Применяются минимальные требования к покупке и соглашение о невозвращении / возврате.

В. Каков срок службы двигателей и редукторов Anaheim Automation?
A. Да, планетарные и цилиндрические редукторы предназначены для работы в двух направлениях.Направление вращения первичного вала и зубчатая передача коробки передач определяют вращение выходного вала.

В. Какой тип коробки передач будет использоваться для работы под прямым углом?
A. Конические и червячные редукторы в основном используются для работы под прямым углом. Они обладают высоким КПД и низким передаточным числом. Прямые конические редукторы с прямолинейными зубьями используются в низкоскоростных приложениях, тогда как спирально-конические редукторы с изогнутыми зубьями используются в высокопроизводительных высокоскоростных приложениях.Червячные редукторы также доступны с прямоугольной конфигурацией. Они способны выдерживать высокие ударные нагрузки, малошумны, не требуют обслуживания, но менее эффективны, чем конические редукторы.

В. Можно ли использовать редукторы с обратным приводом?
A. Некоторые редукторы, например цилиндрические редукторы, могут иметь обратный привод, а некоторые, например червячный редуктор, не могут иметь обратный привод.

В. Сколько планетарных шестерен в коробке передач?
A. Количество планетарных шестерен в коробке передач зависит от требований конкретного применения.Большинство планетарных редукторов состоят из двух или более планетарных шестерен.

В. В чем разница между прямозубыми и косозубыми шестернями?
A. Прямые зубчатые колеса имеют прямые и конические зубья и используются для низкоскоростных приложений. Цилиндрические шестерни обрезаны под углом, чтобы обеспечить постепенный контакт между зубьями шестерни. Это обеспечивает плавную и тихую работу. Цилиндрические зубчатые передачи применимы в мощных и эффективных приложениях.

Глоссарий


Рисунок 8: Фиксированная ось vs.Планетарная передача

Приложение — высота зуба шестерни над диаметром делительной окружности.

Люфт — угол, на который выходной вал коробки передач может перемещаться без перемещения первичного вала.

Базовая окружность — воображаемая окружность, используемая в эвольвентном зацеплении для создания эвольвент, образующих профили зуба.

Коническая шестерня — используется для работы под прямым углом. Есть два типа конических зубчатых колес: прямые и спиральные.

Расточка — диаметр отверстия в звездочке, шестерне, втулке и т. Д.

Межосевое расстояние — расстояние между осями двух зацепленных шестерен.

Circular Thickness — толщина зуба на делительной окружности.

Dedendum — глубина зуба ниже диаметра делительной окружности.

Диаметральный шаг — количество зубьев на дюйм диаметра делительной окружности.

Дифференциальная шестерня — коническая шестерня, которая позволяет двум валам вращаться с разной скоростью.

Шестерня — колесо с зубьями, которое входит в зацепление с другим колесом с зубьями для передачи движения.

Gear Center — центр делительной окружности.

Передаточное число — соотношение между числами зубьев зацепляющих шестерен.

Зубчатая передача — две или более шестерни, зацепленные своими зубьями. Зубчатая передача генерирует мощность за счет вращения зацепленных шестерен.

Helical Gear — шестерня с зубьями шестерни, нарезанными под углом.

Линия контакта — линия или кривая, по которой две поверхности зуба касаются друг друга.

Эвольта — кривая, описывающая линию, которая разматывается от окружности шестерни.

Шестерня — небольшое зубчатое колесо, которое подходит для более крупной шестерни или гусеницы.

Pitch Circle — кривая пересечения делительной поверхности вращения и плоскости вращения.

Диаметр шага — диаметр делительной окружности.

Pitch Radius — радиус делительной окружности.

Планетарные шестерни — система, состоящая из трех основных компонентов: солнечной шестерни, коронной шестерни и двух или более планетарных шестерен. Солнечная шестерня расположена в центре, кольцевая шестерня — крайняя шестерня, а планетарные шестерни — шестерни, окружающие солнечную шестерню внутри кольцевой шестерни.

Угол давления — угол между линией действия и нормалью к поверхности зуба.

Спирально-конические шестерни — валы, перпендикулярные друг другу и используемые в угловых передачах.

Цилиндрическая шестерня — соедините параллельные валы с эвольвентными зубьями, параллельными валу.

Солнечная шестерня — шестерня, которая вращается вокруг своей оси и имеет другие шестерни (планетарные шестерни), которые вращаются вокруг нее.

Жесткость на кручение — мера величины крутящего момента, который радиальный вал может выдержать во время вращения в механической системе.

Рабочая глубина — максимальная глубина, на которую зуб одной шестерни входит в зубчатое колесо ответной шестерни.

Шестерня червячная — шестерня с одним или несколькими зубьями с резьбовой резьбой.

Высокоточные валы редукторов | Специальные валы коробки передач

Проектирование и спецификация коробки передач и валов коробки передач

Правильная конструкция коробки передач может повлиять на производительность, эффективность, надежность и стоимость. Каждая коробка передач содержит четыре основных компонента: входной вал, выходной вал, шестерни и подшипники.Валы поддерживаются подшипником, уменьшающим трение. Могут быть сплошные валы или валы с полым отверстием. Коробка передач с полым отверстием позволяет использовать валы разной длины, диаметра и материала вала.

Шестерни являются важным компонентом коробок передач, поскольку они передают мощность от одного вала к другому. В зависимости от размера коробки передач будет меняться передаточное число или соотношение между скоростями вращения последней и первой передач. Если передаточное число больше единицы, выходной вал вращается с меньшей скоростью, чем входной.Обратное верно, если передаточное число меньше единицы.

При разработке коробки передач в соответствии с вашими потребностями важно помнить об этих компонентах, а также о предполагаемом применении. Чтобы обеспечить максимальную долговечность и эффективность вашей коробки передач, учитывайте следующие критерии:

Основные характеристики

В зависимости от предполагаемого применения основные характеристики будут отличаться. Технические характеристики, которые могут быть разработаны, включают передаточные числа и номинальные люфты. Большинство коробок передач имеют передаточное число от 1: 1 до 120: 1, но при необходимости оно может быть выше.Аналогичным образом, большинство редукторов имеют номинальный люфт менее 1 градуса (или 60 угловых минут). Они могут быть спроектированы с низким люфтом или менее 4 угловых минут.

Рабочий цикл

Типичный полный рабочий цикл коробки передач составляет от 8 до 12 часов 5 дней в неделю, но это может быть изменено в зависимости от применения. В некоторых случаях требуется низкий рабочий цикл, что может повлиять на размер коробки передач. Редукторы меньшего размера могут использоваться в определенных ситуациях, чтобы обеспечить малые рабочие циклы без снижения срока службы или разрушения зубьев шестерен.

Окружающая среда

Температура и общие условия окружающей среды, в которых будет работать коробка передач, повлияют на ее конструкцию. В зависимости от температуры может потребоваться специальная смазка или масло. Например, при температуре окружающей среды -20 градусов Цельсия и ниже требуется специальная смазка, чтобы выдерживать низкие температуры. Влага также влияет на конструкцию, а для работы с соленой водой и смывом потребуется коробка передач, которая лучше защищена от проникновения.

Входные и выходные потребности

Отверстия, валы и выходное вращение можно изменить в соответствии с вашими потребностями.При необходимости отверстия и валы могут быть шестигранными, квадратными, D и шлицевыми. Выходные вращения могут быть созданы по часовой стрелке или против часовой стрелки и даже могут быть двойными валами, вращающимися в противоположных направлениях.

Ondrives предлагает различные конструкции валов коробки передач

Мы производим редукторы и валы редукторов в соответствии с вашими потребностями. Наши валы редукторов, изготовленные из высококачественных материалов и оснащенные канавками, плоскостями, фасками и т. Д., Идеально подходят для всех ваших областей применения. Предлагаем два вала коробки передач, в том числе:

Валы червячной коробки

Валы с червячной коробкой от Ondrives доступны в одностороннем и двустороннем исполнении и предназначены для использования с червячными редукторами P и PF.Мы обеспечиваем высочайшее качество инструментов и производим наши валы из устойчивой к коррозии, прочной нержавеющей стали.

Червячный редуктор разработан с червяком, который находится в зацеплении с червячной передачей. Червяк — это шестерня в виде винта, который может легко поворачивать шестерню. Однако червячная передача не может вращать червяк, что позволяет червячной коробке передач выполнять функцию торможения. Эти редукторы используются в таких отраслях, как текстильная, химическая, сахарная, агитаторная, горнодобывающая, небольшие шаровые мельницы, промышленное оборудование, а также нефть и нефть.

Выходные валы с поперечной осью

Выходные валы с поперечной осью от Ondrives доступны в одностороннем и двустороннем исполнении для использования с прямоугольными цилиндрическими редукторами типа E. Эти валы редукторов, изготовленные из нержавеющей стали высочайшего качества, устойчивы к коррозии, изготовлены с высокой точностью и надежны даже в суровых условиях.

Редукторы с поперечной осью, также называемые косозубыми редукторами, являются наиболее распространенным типом редукторов для трансмиссий транспортных средств и оборудования. Они могут создавать большие осевые нагрузки, используя подшипники для поддержки осевой нагрузки.При установке на перпендикулярные валы косозубые редукторы можно использовать для регулировки угла поворота на 90 градусов.

Применения коробки передач

Коробки передач находят широкое применение. Это могут быть стационарные установки, такие как ветряные турбины, а также сельскохозяйственное, промышленное, строительное, горнодобывающее и автомобильное оборудование. К популярным промышленным применениям редукторов относятся:
  • Производство электроэнергии
  • Нефтепереработка
  • Погрузочно-разгрузочные работы
  • Военный
  • Морской
  • Целлюлоза и бумага
  • Аэрокосмическая промышленность
  • Офисные машины
  • Конвейеры
  • Производственное оборудование
  • Радар
  • Солнечная
  • Химическая промышленность
  • Управление водными ресурсами
Ondrives предлагает редукторы разных стилей и размеров, которые удовлетворяют всем вашим требованиям.В нашем ассортименте дизайнов и размеров мы будем работать с вами, чтобы найти правильный редуктор с лучшими валами для ваших нужд.

Контактные приводы валов коробки передач

В дополнение к нашим стандартным валам и редукторам мы также можем изготовить нестандартные валы для удовлетворения ваших потребностей. Наши высокоточные валы могут изготавливаться из различных материалов, а также иметь индивидуальные особенности, такие как канавки, шейки, лыски, резьбовые отверстия и т. Д.

Червячные редукторы и наши цилиндрические редукторы доступны для немедленной доставки.Валы редукторов могут быть изготовлены по индивидуальному заказу из любой длины и из любого материала, а диаметр вала, выступающего из коробки, может быть больше или меньше размера отверстия редуктора. Эти нестандартные валы редукторов могут иметь резьбу, канавки, отверстия, лыски или другие функции в соответствии с конкретными потребностями клиентов.

Свяжитесь с нами сегодня, чтобы узнать больше о наших валах коробки передач или запросить коммерческое предложение сегодня.

4 признака неисправности коробки передач

Техническое обслуживание · Автор: Oaks Services · 21 мая 2018 г.

Автомобиль без коробки передач похож на быка без рогов — много мощности, но нет возможности превратить эту силу в толчок.С технической точки зрения, коробка передач преобразует мощность двигателя в соответствующее количество энергии вращения и крутящего момента для вращения колес вашего автомобиля. Это немного похоже на набор зубчатых колес на велосипедном колесе, но намного больше и потенциально дорого в случае поломки.

Лучший способ избежать большого счета за ремонт — это диагностировать проблемы на раннем этапе. Современная коробка передач должна всегда работать плавно и легко включаться при полностью выжатой педали сцепления. «Плавный» — это относительный термин, учитывающий различные автомобили и качество их сборки, , но, как показывает практический опыт, никогда не должно быть сложно выбрать передачу, используя одну руку для переключения рычага переключения передач.

Вот краткое руководство по предупреждающим знакам коробки передач. Если вы обнаружите, что ваша коробка передач страдает какой-либо из следующих проблем, как можно скорее свяжитесь со своим доверенным механиком.

1. Слушайте свою коробку передач на предмет шума

Внутри коробки передач находится вращающаяся пластина, которая в случае неисправности может издавать любое количество шумов. Жужжание, стук и тряска — все это признаки того, что ваша коробка передач требует внимания и, вероятно, будет продолжать выходить из строя без профессионального вмешательства.

2. Чувствуете запах гари?

Ясно, что горение — это не то, что делают здоровые коробки передач. Если вы чувствуете запах гари из коробки передач, значит, масло в ней по какой-то причине горит. Это не работа механика-хобби, и ее исправление требует особого внимания. Отдайте автомобиль профессионалу для проверки и ремонта.

3. Отсутствие включения шестерни

Всегда лучше отдавать машину механику, если какая-либо передача не включается, но иногда у вас не будет выбора, если не включается 1-я или 2-я передача.Иногда одна из шестерен в середине или конце коробки ломается. Если 3-я, 4-я, 5-я или выше передачи сломаются, вы сможете «обойти это», но ненадолго. Это предупреждающий знак о том, что серьезная проблема не решена и требует немедленного профессионального ремонта. «Не откладывайте» — наш совет!

4. Ваша коробка передач «ощущается» по-другому

Если вы в течение многих лет с удовольствием водили машину в автомобильном блаженстве, а коробка передач «просто не работает» — проверьте ее .Вы знаете свою машину лучше всех, и если вы подозреваете, что что-то не так с масляными деталями, скорее всего, вы правы. Попробуйте быстро проверить, и вы можете быть приятно удивлены тем, что проблема легко решаема . Коробки передач сложны, но проблемы с ними не всегда являются смертным приговором для автомобиля! Посмотрите на него раньше, чем позже, чтобы дать вам лучший шанс и самую низкую цену.

Здесь, в Oaks Services, мы с гордостью предлагаем лучшие автомобильные услуги и ремонт для любых марок и моделей автомобилей.Наш богатый опыт и семейные ценности гарантируют надежный ремонт и замену тормозов, сцеплений, выхлопных систем, коробок передач и сотен других важнейших механических компонентов, чтобы обеспечить безотказную езду на тысячи миль. Чтобы получить дополнительную информацию о наших услугах или заказать тест MOT, свяжитесь с нашей командой сегодня.

«Что произойдет, если в вашей тормозной жидкости слишком мало жидкости? Как узнать, нужен ли вам новый клатч »

4 основных типа промышленных редукторов

Промышленный редуктор — это закрытая система, которая передает механическую энергию на выходное устройство, например, на двигатель.Коробка передач может использоваться для изменения соотношения скорости, крутящего момента и скорости вращения, отправляемого на выходное устройство. Коробки передач имеют широкий спектр применения и бывают 4 основных разновидностей.

Планетарный редуктор

Этот тип коробки передач популярен в передовых технологиях, таких как робототехника и 3D-печать. Планетарная коробка передач имеет центральную солнечную шестерню, окруженную тремя из четырех планетарных шестерен. Все они удерживаются вместе с помощью внешнего зубчатого венца с внутренними зубьями.Такая конструкция равномерно распределяет мощность по шестерням и позволяет планетарной системе передач достигать высокого крутящего момента в небольшом пространстве. Планетарные коробки передач известны своей высокой выносливостью и точностью.

Червячный редуктор

Червячные редукторы

чаще всего используются для работы в тяжелых условиях. Этот тип шестерни включает в себя червяк (или винт) большого диаметра, который входит в зацепление с зубьями на периферийной области шестерни. Такое расположение позволяет пользователю определять скорость вращения и позволяет передавать более высокий крутящий момент.Червячные передачи используются для передачи мощности под углом 90 градусов и применяются в лифтах и ​​конвейерных лентах.

Цилиндрический редуктор

Цилиндрические редукторы

компактны по размеру и потребляют небольшую мощность. Зубья на косозубой шестерне срезаны под углом к ​​поверхности шестерни, поэтому во время вращения, когда два зуба начинают входить в зацепление, контакт происходит постепенно. Начиная с одного конца зуба и сохраняя контакт при вращении шестерни до полного зацепления.Такое расположение означает, что коробка передач будет работать более плавно и может выдерживать большие углы нагрузки. Это также означает, что винтовой редуктор может передавать движение между параллельными или прямоугольными валами.

Конический редуктор

Конические шестерни

имеют зубья с выступами, расположенные на конических поверхностях, которые примыкают к ободу агрегата. Они используются для обеспечения вращательного движения между непараллельными валами и имеют широкий спектр применения, включая подвижной состав и горнодобывающую промышленность.

Что мы предлагаем

Bronte Precision производит внутренние и внешние прямозубые и косозубые шестерни, а также двойные косозубые шестерни. Мы часто работаем с зубчатыми колесами промышленного назначения, которые могут быть большого размера, до 1450 мм в диаметре. Мы также обрабатываем множество корпусов коробок передач, часто работая с литыми деталями, а также с ведущими, холостыми и шлицевыми валами. Отправьте запрос предложения сегодня, чтобы получить ценовое предложение без обязательств.

Что такое трансмиссия? Подробнее о трансмиссиях читайте здесь.

Мы предполагаем, что все автомобилисты в значительной степени знают, для чего используется коробка передач в автомобиле, но, вероятно, это далеко не тот, кто знает, как она работает на самом деле. Кроме того, существует множество различных видов и установок коробки передач. Прочтите здесь и узнайте, как работают шестерни.

Трансмиссия — основная часть вашего автомобиля. Он установлен непосредственно на двигателе и преобразует мощность сгорания двигателя в импульс, приводящий в движение колеса.

Коробка передач отвечает за эффективное вождение.Переключая передачи, вы обеспечиваете низкие обороты (оборотов в минуту), чтобы двигатель не перегружался и расход топлива снижался. Трансмиссия отвечает за преобразование скорости и импульса в мощность, которая затем приводит в движение весь автомобиль, и ее главная цель — сделать двигатель максимально эффективным за счет снижения расхода топлива при максимальной мощности.

Другими словами, трансмиссия работает, передавая мощность, исходящую от двигателя, на колеса вдоль ведущего вала и оси, позволяя вам управлять автомобилем.

Все это достигается за счет использования передач и передаточных чисел, которые автоматически или вручную выбираются водителем.

В автомобиле с механической коробкой передач сцепление соединяет двигатель и трансмиссию, поэтому вы можете переключать передачи, нажимая на педаль сцепления. В автоматической коробке передач это происходит полностью автоматически.

В руководстве по обслуживанию вы можете увидеть, когда пора менять масло в коробке передач . Это неотъемлемая часть любого технического обслуживания автомобиля и обычно включается в сервисный осмотр .Даже мелочи могут серьезно повредить коробку передач. Так что, если вы заметили, что он ведет себя иначе, чем раньше, вам нужен механик, чтобы его осмотреть.

Если вы подумываете отремонтировать трансмиссию самостоятельно, вот инструкция .

Если вы собираетесь купить автомобиль, было бы неплохо подумать, какую коробку передач вам следует выбрать — потому что это опция в некоторых классах автомобилей. В этой статье мы поможем вам начать работу, чтобы вы могли принять правильное решение.Мы также поможем вам получить представление о многих типах коробок передач, используемых в современных автомобилях, и о том, как они работают.

Механическая коробка передач и автоматическая коробка передач

В автомобиле с механической коробкой передач имеется 5 или 6 передач переднего хода и 1 передача заднего хода, между которыми водитель автомобиля переключает, в то время как автомобили с автоматической коробкой передач осуществляют необходимые переключения передач автоматически.

Британские автовладельцы традиционно использовали преимущественно механическую передачу. Механики Autobutler подсчитали, что около 80% всего британского автопарка имеет механическую коробку передач.Однако за последние 30 лет количество автомобилей с автоматической коробкой передач на дорогах значительно увеличилось.

В 1985 году только 5% британских автомобилей имели автоматическую коробку передач, а сегодня 20% имеют автомобили с автоматической коробкой передач. В 2017 году 40% автомобилей, проданных на британский рынок, имели автоматические коробки передач , поэтому британцы все больше привыкают к такой трансмиссии.

Преимущества вождения автомобиля с автоматической коробкой передач заключаются, конечно, в том, что вам совсем не нужно переключать передачи.Речь идет о комфорте. Особенно при движении в очередях невероятно приятно иметь автоматическую коробку передач, поэтому вам не нужно концентрироваться на переключении передач.

Однако, если вы покупаете автомобиль с механической коробкой передач, вам понравится ощущение контроля и сцепления с дорогой при переключении передач. Многим автовладельцам нравится управление механической коробкой передач. Кроме того, для некоторых автомобилей кажется, что механическая коробка передач дешевле в обслуживании в долгосрочной перспективе.

Автоматическая коробка передач — как это работает

«Обычная» автоматическая коробка передач имеет электронное управление в коробке передач и работает от гидравлической системы.А поскольку коробка передач предназначена для переключения на новую передачу при изменении оборотов автомобиля, это также означает, что автоматическая коробка передач обеспечивает хорошую экономию топлива.

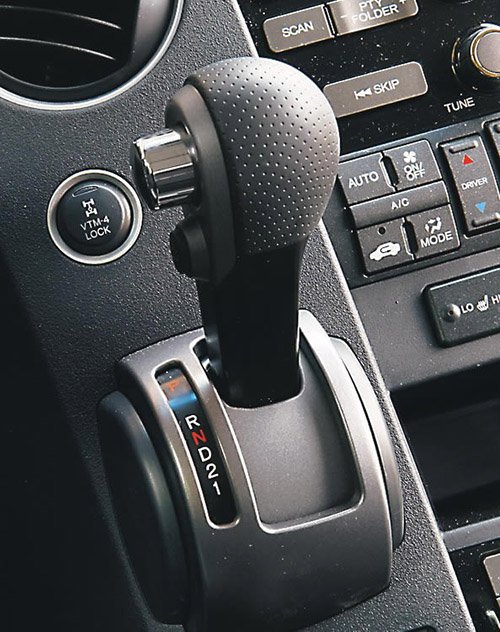

Как следует из названия, водителю автомобиля не нужно переключать передачи вручную. Наиболее распространенные настройки рычага переключения передач: P для парковки, R для заднего хода, N для нейтрали и D для движения.

Узнайте больше в нашем блоге о , как водить машину с автоматической коробкой передач .

Автоматические коробки передач часто проектируются так, что в центре шестерен находится большое зубчатое колесо — «солнечные шестерни», которые передают мощность от двигателя.Вокруг зубчатого колеса расположено несколько маленьких шестерен, называемых планетарными шестернями (как планеты вокруг Солнца). Они имеют разные размеры, а также могут быть соединены между собой и разделены. А вокруг них находится еще одно большое зубчатое колесо, которое передает мощность от планетарных шестерен, а затем передает мощность на колеса. Переключение передач происходит плавным переходом между различными планетарными передачами, что делает вождение более плавным и тихим, чем при отключении и включении через сцепление с ручными передачами.

Многие автомобили, например, Ford имеет версию автоматической коробки передач под названием Power Shift. Он работает за счет того, что шестерни еще лучше реагируют на давление на акселератор и, следовательно, получают лучшее сцепление с дорогой — поэтому, если вы сильно наступите на спидер, автомобиль сможет ускоряться относительно лучше и быстрее.

Кроме того, на рынке имеется коробка передач CVT (Continuous Variable Transmission). Он отличается наличием одной цепи или ремня, который регулируется между двумя барабанами, в зависимости от скорости и числа оборотов.Таким образом, в этой автоматической коробке передач переход происходит еще более плавно, чем в коробке передач с шестернями и валами.

Важно помнить о регулярном обслуживании полностью автоматической трансмиссии автомобиля. Это связано с тем, что коробка передач более подвержена прямым повреждениям и износу с течением времени, чем механические коробки передач, где сцепление более подвержено износу. Для проведения сервисного осмотра полностью автоматическую коробку передач необходимо очистить от отложений и других загрязняющих веществ, вызывающих износ, в трансмиссионном масле.

Полуавтоматическая коробка передач

В полуавтоматической коробке передач сцепление по-прежнему является частью трансмиссии (но не педалью сцепления), а компьютер автоматически поддерживает переключение передач.

Принцип работы полуавтоматической коробки передач на практике сильно различается от машины к машине. В некоторых автомобилях вы вообще ничего не делаете при переключении передач и можете позволить двигателю и электронике делать всю работу за вас.

В других случаях вам нужно «сказать» двигателю, когда вы хотите увеличить или уменьшить передачу.Вы нажимаете рычаг переключения передач в нужном вам направлении, а затем электроника переключает передачи за вас. Фактическое изменение производится в так называемом «приводе ».

Наконец, другие автомобили дают вам возможность самостоятельно выбирать, хотите ли вы полностью освободить руки или использовать рычаг переключения передач для переключения передач.

С финансовой точки зрения покупка автомобиля с полуавтоматической трансмиссией может быть выгодной, поскольку в долгосрочной перспективе она требует меньшего обслуживания. Если что-то сломается в полностью автоматической коробке передач, механику придется полностью залезть в коробку передач, чтобы отремонтировать ее, а это может быть дорогостоящим.С полуавтоматическими коробками передач у вас есть сцепление, которое в большей степени подвержено износу, чем коробка передач, и сцепление несколько дешевле ремонтировать, чем коробка передач.

Автомобили, наиболее часто оснащенные полуавтоматическими коробками передач: Peugeot , Citroën , Volkswagen , Audi , Škoda и Seat . Конечно, каждая марка может разработать коробку передач по-своему, но это типичные автомобильные марки, использующие полуавтоматическую систему.

Коробка передач DSG

Коробка передач DSG представляет собой смесь механической и автоматической коробки передач, поскольку в автомобиле есть сцепление. В этом отличие от других полностью автоматических коробок передач. Педали сцепления нет, но функция сцепления сохраняется в двойном сцеплении, что обеспечивает легкое и быстрое переключение передач.

Эта коробка передач чаще всего используется в автомобилях Audi, Škoda и Volkswagen и, следовательно, в целом в большем немецком автопарке.

Некоторые проблемы с коробкой передач DSG заключаются в том, что нужно быть внимательнее при ее обслуживании.Если вы не получите обслуживание коробки передач DSG и убедитесь, что в заменено масло коробки передач и масляный фильтр , это может длиться относительно короткое время по сравнению с механическими коробками передач. Желательно сделать сервисный осмотр на каждые 38000 миль пройденного пути, потому что шестерни в коробке передач могут быть подвержены воздействию пыли и отложений, связанных с износом.

Секвентальная коробка передач

В некоторых автомобилях также есть секвентальная коробка передач, в которой, как следует из названия, вы должны переключать каждую передачу независимо от того, повышаете вы или понижаете передачу.Таким образом, вы переключаете передачи последовательно на паре зубчатых колес, и, в отличие от механической коробки передач, вы можете переключаться только на передачу, которая идет до или после текущей. Это потому, что шестерни расположены «на одной линии», в отличие от формата H, который вы знаете по механической коробке передач. Наконец, преимущество состоит в том, что вы можете быстрее переключаться между передачами и быстрее ускоряться, поэтому секвентальная коробка передач используется во многих гоночных автомобилях.

Активное управление переключением передач

Недавно Hyundai разработала улучшенную версию трансмиссии в гибридных автомобилях.Особенность гибридного автомобиля в том, что в нем есть как бензиновый, так и электродвигатель. Большим преимуществом этого автомобиля является то, что он использует электродвигатель в то время, когда у обычных бензиновых автомобилей самый высокий расход топлива, особенно при запуске и ускорении.

Другими словами: при максимальном расходе топлива гибридный автомобиль использует электродвигатель. Это дает действительно хорошую экономию топлива, а также благоприятно сказывается на окружающей среде.

Однако технология Active Shift Control делает еще больше для экономии топлива, переключения передач и долговечности коробки передач.При этом ускорение налаживается.

Это выполняется системой ASC, также известной как Precise Shift Control, которая оптимизирует импульс и передачу мощности на колеса за счет оптимизации скорости переключения передач. Это достигается за счет датчика в электродвигателе, определяющего обороты в коробке передач, который затем синхронизируется с электродвигателем. Затем он сработает при переключении передач. Таким образом, потери энергии сокращаются до 30% за счет более плавного переключения передач, когда электродвигатель поддерживает высокие обороты автомобиля на протяжении всей смены.Время переключения передач сокращено с 500 миллисекунд до 350 миллисекунд, а трение в коробке передач меньше, что увеличивает долговечность.

Технология сначала внедряется в гибридных автомобилях Hyundai, а затем и в известных моделях Kia.

Все о редукторах / трансмиссиях

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
