Содержание

Замена бензонасоса ВАЗ 2107. Фото, инструкция как поменять бензонасос на ВАЗ 2107

Замена бензонасоса ВАЗ 2107 процедура не из сложных, справится с которой сможет даже новичок. В нашем фотоотчёте подробно показано как своими руками произвести замену данной детали.

Причины, по которым бензонасос может выходить из строя или функционировать неправильно, следующие:

Ослабление пружины диафрагм. В данном случае необходима замена данной пружины. Как вариант можно попробовать растянуть пружину рукой. Нормальная длина пружины в свободном состоянии должна составлять 47 ± 0,5 мм.
Нарушение длины выхода толкателя. Необходима его замена. В качестве временного варианта снять наклеп и попытаться отрегулировать длину толкателя с помощью набора прокладок.
Некоторые бензонасосы работают хорошо лишь до первой разборки.

Инструменты, которые необходимы для замены бензонасоса:

Гаечный ключ на 13.
Плоская и крестообразная отвёртка.

Источник: http://zarulemvaz.ru/kak-zamenit-benzonasos-na-vaz-2107/

Необходимый инструмент.

Итак, первым делом необходимо отсоединить топливный шланг непосредственно перед бензонасосом и завести двигатель, чтобы выпалить все топливо, которое осталось в карбюраторе и в бензонасосе.

Затем отвертками откручиваем хомуты креплений шлангов.

Теперь остается открутить две гайки крепления самого насоса, которые находятся с правой и левой стороны устройства.

После чего снимаем бензонасос, потянув его в сторону на себя. Если там осталось топливо, то будьте осторожны и берегите глаза, так как бензин может разбрызгаться в разные стороны при снятии.При необходимости производим замену бензонасоса на ВАЗ 2107 и устанавливаем все детали в обратной последовательности. После чего нужно закачать топливо лапкой насоса.

Бензонасосы ДААЗ vs Pekar | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Поймал я на днях паровую пробку в бензонасосе. Чему был очень удивлен ведь у меня фирменый бензонасос Пекар в котором не бывает паровых пробок. Решил разобраться в чем же дело. Вскрыв бензонасос был несколько шокирован его содержимым. что и побудило меня к написанию этой статьи.
Итак ДААЗ vs Pekar.

Для начала некоторое описание насосов.

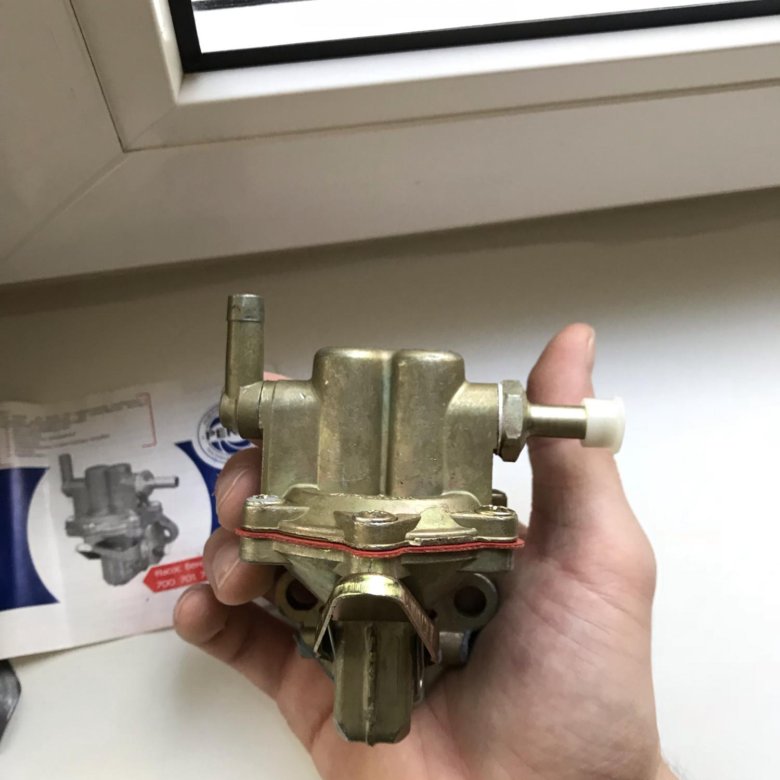

Слева Пекар справа ДААЗ

Пекар — слова производителя.
ЭКСПЛУАТАЦИОННАЯ НАДЕЖНОСТЬ
— Маслобензостойкая мембрана из импортных материалов
— Гальваническое покрытие деталей обеспечивает защиту бензонасосов от неблагоприятного воздействия окружающей среды

РЕМОНТОСПОСОБНОСТЬ
—   Впервые в России применяется модульная конструкция узлов бензонасосов
ГЕРМЕТИЧНОСТЬ
—   Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя
ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК
—   Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок в системе питания двигателя БЕНЗОНАСОСЫ ОБЕСПЕЧИВАЮТ:
— бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С
— работоспособность двигателя автомобиля в соответствии с техническими условиями

Давление при нулевой подаче, при частоте вращения кулачкового вала
2000 об/мин, (кгс/см2)     0,22 — 0,35
Разрежение, создаваемое насосом, при частоте вращения кулачкового вала 2000 об/мин, не менее (кгс/см2)    0,4
Производительность на свободный слив при температуре топлива 20°С, при частоте вращения кулачкового вала 2000 об/мин, не менее (л/час)    60

Всасывание (время от начала закачивания до начала подачи топлива), при частоте вращения кулачкового вала 200 об/мин, не более (сек)    10
Герметичность клапанов (падение давления в течение 10 мин), не более (кгс/см2)    0,05
Наружный диаметр диафрагмы (мм)    70
Масса насоса, не более (кг)    0,5

ДААЗ — слова производителя тут надо сказать производитель оказался скромнее.

Насос бензиновый с механическим приводом диафрагменного типа размерностью 70, предназначен для подачи бензина к карбюратору в системе питания автомобиля.

Использование в конструкции трех диафрагм с разделением дистанционной проставкой предотвращает выплескивание бензина в подкапотное пространство при нарушении целостности одной из диафрагм.

Производительность на свободный слив,л/ч 60
Если посмотреть внешне на оба насоса то заметро что у бензонасоса ДААЗ полость под бензин значительно больше, в этом и есть главный ход Пекара. т.к. у пекара куполообразной крышки нет, на это и клюет покупатель. Думая что под этой самой крышкой и образуется паровая пробка. Ан нет дело в том что эта крышка ничто иное как ВПУСКНОЙ отстойник. и даже если там каки либо образом окажется воздух то на работу насоса это никак не повлияет. Так же как не влияет на работу насоса воздух в бензофильтре.Купол ДААЗа это по сути и есть дополнительный бензофильтр.

Ну давайте обо всем по порядку.

Изучим устройство бензонасоса Пекар.
Итак первое что мы видим в бензонасосе Пекар при детальном рассмотрении это то что выпускной штуцер не законтрен в насос а просто вствлен в него. Сидит он конечно плотно но в сети можно найти рассказы о том как этот штуцер впросто вылетал из насоса. Например вот рассказ человека как штуцер выпал из пекара и это привело к возгоранию автомобиля
http://www.azlk-team.ru/forum/viewtopic.php?t=17726&highlight=%E1%EE%EB%F2%E0%E5%F2%F1%FF

Вскрываем насос

Да камера действительно небольшая но в глаза сразу кидается след от выпускного клапана оствашийся на шайбе диафрагме, это видно на фото.
Диафрагма в пекаре всего одна

если диафрагма порвется то бензин через отверстие толкателя потечет прямиком в картер дивгателя!!!
Под дифрагмой находится пружина качество которой просто повергло в шок

вот собственно и вся конструкция бензонасоса пекар

Сам бензонасос был куплен мною у оффициального дилера ТД Пекар и имеет галаграфическую наклейку подтверждающую его полдинность.
Теперь давайте разберем конструкцию родного жигулевского бензонасоса ДААЗ
Оба штуцера у ДААЗа законтрены так что можно не бояться что в один прекрастный день этот штуцер оторвется.

Под верхней крышкой насоса находится сетчатый фильтр с отстойником который дополнительно фильорует бензин на входе в бензонасос. Еще раз хочу заметить что миф о том что под верхней крышкой у ДААЗ образуются паровые пробки это полнейший бред. Верхняя крышка это ВХОДНОЙ фильтр в насос так что даже при наличии в нем воздуха на работу насоса он повлиять не может.

фильтр

тут мы видим в верху впускной клапан, углубление отстойника в стенке которого виднеется отверстие впускного штуцера

разбираем бензонасос пополам

и видим что рабочая полость насоса как и у пекара минимальная. но выпускной клапан не торчит наружу и шайба диафрагмы ни за что не задевает.

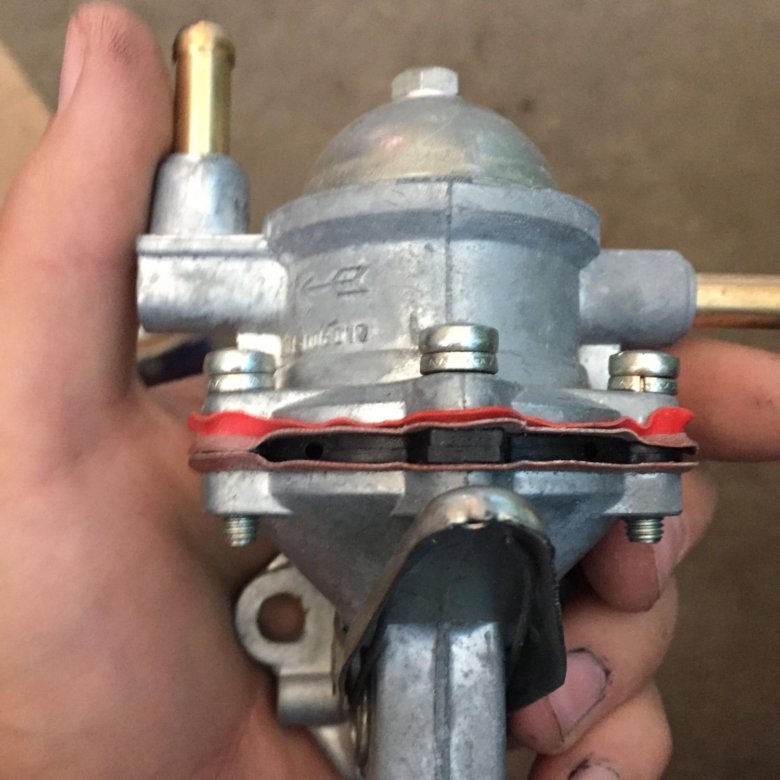

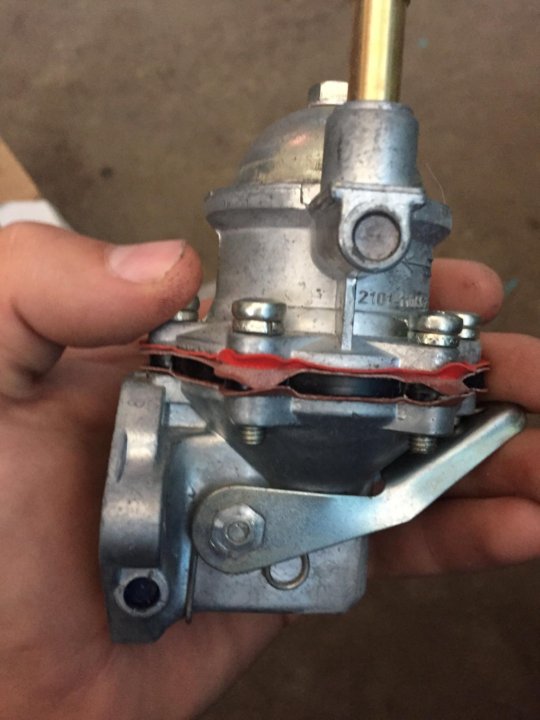

Сама диафрагма ДААЗа состоит из трех диафрагм и пластиковой проставки.

разобраный узел диафрагмы

две рабоиче диафрагмы, пластиковая проставка, предохранительная диафрагма и шайбы.
Для чего узел так сделан? для надежности. В случае если порвется первая рабочая диафрагма то насос будет работать на второй. Даже если и порвется вторая диафрагма то расстояние меджу биафрагмами =0 и вероятность того что вторая диафрагма порвется в том же место что и превая тоже стремится к нулю. Так что даже при двух порваных диафрагмах тореи бензина будут минимальны.

Предохранитеьлная диафрагма недопусти попадание бензина в картер дивгателя в случае пробоя двух рабочих диафрагм.
А в пластиковой проставке между рабочими и предохранительной диафрагмами есть сливные отверстия через которые бензин будет сливаться в сторону ручки ручной подкачки топлива при прорыве рабочих диафрагм. (под этой ручкой земля и слив бензина безопасен)

пружина под диафрагмой

Вот собстенно и вся конструкция насоса ДААЗ
Теперь перейдем к тестам и сравнениям.
Рабочие камеры насосов

у пекара рабочая камера чуть чуть меньше 10кубиков против 12 у дааза (измерения производились с помощью шприца.
Но при этом стоит учесть что и пружина у пекара меньше и менее жесткая чем у дааза

отсюда можно сделать вывод что камера у Дааза чуть больше потому как больше ход диафрагмы.
обобенно учитывая что низние части у насосов идентичны, причем полностью идентичны.

Давление создаваемое насосами я измерить не смог за неимением подходящего манометра.
А вот производительность насосов была измеряна следующим образом.
Бралась 0,5л банка от увайт-спирита. наливалась до самого горлышка. Насос сначала накачивался водой из ругой банки чтобы исключить разность обьемов. И затем насосом с помощью рычага ручной подкачки из банки высасывалась вода до первой нижней риски, при этом считалось количество нажатий на рычаг которое потребуется для откачки этого рбьема воды.
В результате пекару понадобилось 72 нажатия на рычаг а ДААЗу 64, что опять же говорит о большей производительности ДААЗа и о большем ходе его дииафрагмы.

На продувку (герметичнойть) клапанов оба бензонасоса прошли тест без нареканий

Итог.
Параметр         Дааз    Пекар
топливный фильтр       +          —
Система защиты прорыва диафрагмы         +          —
Рабочий объем                                           12        10
Ход диафрагмы                                      больше    меньше
Производительность насоса на 0,5л       64качка    72качка
Качество изготовления                                +           —
Честность производителя                            +           —

По поводу честности производителя все что было заявленно ДААЗом о своем насосе оказалось правдой

Заявления пекара
— Впервые в России применяется модульная конструкция узлов бензонасосов
неправда

— Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя
когда я снимал бензонасос с автомобиля впускной шланг был полностю сухой. Перед этим машина простояла около 14 часов.

ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК
— Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок
за два дня до написания этой статьи я 4 раза поймал паровую пробку на пекаре.

— бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С
температура в тот день было не больше +30

Как видно из всего вышесказанного конструктивно Пекар хуже ДААЗа, и мне абсолютно непонятно почему пекар при этом стоит в два раза дороже, да еще и производитель так нагло врет.

Обсуждить статью и задать вопросы можно на форуме
http://www.semerka.info/forum/viewtopic.php?p=44845#44845

Mr.Ice для www.semerka.info

Бензонасос ВАЗ 2107, замена, снятие и установка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. На примере автомобиля с карбюраторным двигателем мы рассмотрим, как снять и установить бензонасос ВАЗ 2107. Так же разберем, какие бывают виды и основные неисправности бензонасоса.

Бензонасос ВАЗ 2107

Как известно бензонасос одна из главный частей автомобиля, но как и многие детали он тоже со временем приходит в негодность.

Неисправности бензонасоса:

Не запускается двигатель или после запуска глохнет.
Не заводится движок на горячую или холодную.
Двигатель не развивает обороты и не выдает полной мощности.
Плохая подача топлива в карбюратор или ее нет совсем.

Все эти причины могут заключаться в следующем, лопнула или порвалась эластичная мембрана, засорились или износились клапана, сломалась пружинка под диафрагмой, износился шток (толкатель) бензонасоса.

Все эти неисправности легко ремонтируются, да и рекомплекты на них в автомагазинах не сложно найти, но все же легче и надежнее приобрести новый бензонасос ВАЗ 2107, ведь цена его не так и велика.

Виды бензонасосов на ВАЗ 2107:

Цитрон.
Пекар.
ДААЗ.

Все эти три вида топливных насосов, довольно распространенные, в свое время приходилось ставить разные, но ДААЗ я считаю самым надежным по крайней мере это мое мнение, но а какой поставить решать только вам.

Да хочется немного добавить, что бензонасосы на классику одинаковые и подходят хоть на старенькую копейку, хоть на ВАЗ 2106 или другую модель, да и инструкция, представленная ниже по замене, тоже идентична. Так же не забудьте прочитать статью замена крестовины ВАЗ 2107.

Снятие и замена бензонасоса ВАЗ 2107

Если вы определились с выбором бензонасоса, то можно смело приступать его замене, сложного здесь нечего нет, и с этой работой справится любой автовладелец.

Открываем капот и откручиваем два топливных шланга от насоса, которые подходят к нему с помощь отвертки.

Внимание! При отворачивании шлангов будьте аккуратны, так как в них есть давление и при снятии бензин может попасть на кожу и в глаза.

После чего берем ключик на тринадцать и откручиваем гаечки на которых он прикручен к блоку цилиндров.

Теперь его можно смело вытаскивать со шпилек. Так же снимите теплоизолирующую проставку помойте и почистите ее.

Перед установкой нового бензонасоса ВАЗ 2107 удалите старые прокладки одну между насосом и проставкой другую между проставкой и блоком и хорошо все там зачистите и протрите.

Важное дополнение. Так как скорее всего автомобиль у вас уже не новый поэтому перед установкой насоса нужно проверить минимальную величину выступания толкателя.

Сделать это желательно, так как от этого будет зависеть правильная работа топливного насоса.

Для этого берем и вставляем теплоизолирующую проставку вместе с двумя прокладками и плотно прижимаем после чего провернув каленвал находим минимальное выступание толкателя.

Далее делаем замер штангелем на выступание толкателя он должен быть в пределах 0, 8-1,3 миллиметров.

Если замер больше или меньше допустимых значений, то отрегулировать это дело можно с помощи прокладки заменяя ее на более тонкую или толстую.

После чего устанавливаем насос и прикручиваем его на место, подсоединяем топливные шланги, на этом замена топливного насоса завершена. Удачной дороги.

Бензонасос для ВАЗ 2107: принципы работы и ремонта

На чтение 5 мин. Просмотров 265

Бензонасос — важная часть функциональной системы автомобиля, без которой поступление топлива к двигателю невозможно. Как выполнить его ремонт или замену можно узнать из этой статьи

Что это и для чего предназначено?

Из самого слова ясно, что данное устройство предназначено для закачки бензина. Вообще в любом механизме насос является началом чего-либо, он предназначен для всасывания и перекачки определенного вещества из одного места в другое. В данной ситуации насос качает бензин из бака автомобиля через трубопровод топливной системы сначала к фильтру, а после уже в саму камеру сгорания. Перестать работать насос может в случаях, если в баке закончилось топливо и ему нечего закачивать, или же в случае, когда он вышел из строя. Без данного механизма, автомобиль просто-напросто бесполезен. Следует знать, как произвести ремонт этого важного элемента, а так же не забывать проверять его исправность вовремя.

ВАЗ 2107

Где находится бензонасос?

Для новичка, необходимо отметить, что бензонасос не всегда может быть установлен в бензобаке.

Месторасположение данной детали зависит от:

Конструкции самого насоса;
Двигателя;
Топливной системы;
Модели автомобиля.

Поэтому есть три места, в которых нужно искать место установки бензонасоса.

В случае если насос имеет механическую конструкцию, то он размещен снаружи топливного бака, если же тип насоса электрический, то он смонтирован внутри бачка.

Необходимо отдельно подметить, что есть более мощные бензонасосы с особой конструкцией, которые размещаются под капотом, вблизи с двигателем, это не является редкостью и, например, в нашей отечественной машине ВАЗ 2107, бензонасос инжектор установлен собственно в этом месте.

Поломки, которые могут возникать с бензонасосом

Причин поломки инжекторного бензонасоса немного. Учитывая, что это достаточно таки надежная деталь, то выходит она из строя по двум причинам, в которых виноват непосредственно сам водитель. Во-первых, топливный насос может поломаться в случае, когда у вас засорился топливный фильтр, в результате чего создается сильное давление, которое и выводит насос из строя. Во-вторых, поломка бензонасоса может случиться, когда водитель просто забывает заправить автомобиль и ездит с полупустым бачком, из-за чего у насоса происходит холостой ход, который является для него смертельным.

Как правильно демонтировать бензонасос

Наведенное ниже руководство поможет вам правильно снять бензонасос инжектор, а также подсобит вам в его ремонте. Итак, приступаем к демонтажу бензонасоса ВАЗ 2107:

Сначала, что бы вы ни ремонтировали, наведите порядок в этом месте. Имея в виду, что в ВАЗ 2107 топливный насос установлен под капотом, вам необходимо убрать поверхность двигателя. Для этого протрите тряпкой или почистите щеткой блок цилиндров, ну а также, разумеется, и сам насос. Зачастую, на этих поверхностях образовалось много пыли спрессовавшейся с бензином и маслом. Используйте для очистки уайт-спирит или что-то похожее;
Заранее найдите два болтика с диаметром 8 мм, которые вам будут нужны в качестве заглушек в концах шлангов, поскольку, когда вы их снимите, из их отверстий начнет вытекать горючее;
Теперь перед собой вы видите два шланга, один из которых входящий, а второй выходящий. По краям они закреплены хомутами, которые необходимо ослабить с помощью отвертки или специально предназначенного ключа для хомута. После этого снимите хомуты со штуцеров и демонтируйте бензонасос инжектор;
Топливный насос надежно зафиксирован на блоке цилиндров, для того чтобы его снять с крепления надо отвинтить две стандартные гайки с помощью обычного ключа на 13;
Открутив эти гайки, вы увидите, что насос начал двигаться и его можно уже снимать. Между проставкой и самим бензонасосом расположена прокладка, которая со временем изнашивается, поэтому лучше следует ее заменить;
Потом после демонтажа бензонасоса вы заметите специальную проставку, которая отгораживает его от воздействия высокой температуры. Ее также необходимо очистить от грязи. Между этой проставкой и блоком цилиндров также стоит прокладка, аналогичная предыдущей, поэтому не стоит лениться и заменить и ее.

Процесс установки бензонасоса на ВАЗ 2107

Теперь после демонтажа бензонасоса перед установкой нового, надо сначала проверить его. Если пробег вашего автомобиля ВАЗ 2107 составляет более 100 тысяч км., то перед установкой, обязательно проверьте минимальный выступ толкателя. Поскольку от его положения напрямую зависит расположение бензонасоса, а также правильный ход диафрагменного узла бензонасоса. В том случае, когда ход диафрагменного узла нарушен или его положение ошибочное, то впрыск горючего насосом резко снижается, в других случаях может прорваться непосредственно сама диафрагма. Поменять выступание толкателя на ВАЗ 2107 весьма просто, для этого надо подобрать прокладки необходимой высоты, устанавливаемые между проставкой и цилиндрами.

Приступаем к установке нового инжекторного бензонасоса на ВАЗ 2107:

Когда вы осуществляете проверку величины выступания, то это нужно делать с установленной прокладкой учитывая ее толщину, мы говорим о прокладке, которая устанавливается между проставкой и цилиндрами. Временно в период замеров вы можете установить две прокладки — между блоком цилиндров и проставкой, с целью большой точности;
Правильно установите минимальный выступ, медленно прокручивая коленный вал. Придавите проставку к цилиндрам и померяйте, насколько выступает толкатель. Его выступ может колебаться, но не больше чем 1.3 миллиметра, или не меньше чем 0. 8 миллиметра;
В случае, когда толкатель выступает более обусловленного, то тогда надо заменить прокладку между проставкой и цилиндрами на новую;
Ну а если уж толкатель недостаточно виден, то для этого надо уменьшить толщину прокладки (менее 0.3 миллиметра).

В данной статье был описан один из возможных проблем связанных с неисправностью инжекторного бензонасоса ВАЗ 2107. Теперь, ознакомившись с данной информацией, вы можете легко без лишних затруднений найти месторасположения бензонасоса в вашем автомобиле и в необходимости демонтировать его и правильно установить уже новый.

Топливный насос ВАЗ 2107: диагностика неисправностей и замена своими руками

Автомобильный бензонасос (топливный насос) относится к топливной системе (системе питания) и является одним из главных ее агрегатов. Топливный насос выполняет в автомобиле ту же функцию, что и сердце в организме человека — он качает, то есть выполняет перекачку жидкости из одного места в другое, только в случае с автомобилем вместо крови выступает топливо.

Топливный насос выполняет подачу топлива из бензобака в карбюратор, где происходит приготовление топливно-воздушной смеси. Бензонасос очень «нежная» деталь системы питания и часто выходит из строя или, выражаясь «водительским» языком — «компостирует мозги». Виной этому несколько причин, прежде всего — плохое качество топлива, грязный топливный фильтр, постоянные нагрузки из-за которых происходит естественный износ деталей бензонасоса, несовершенность конструкции самого изделия ВАЗ 2107.

Устройство бензонасоса ВАЗ 2107

Признаки неисправности топливного насоса

Подтекание топлива или масла, нарушение герметичности.
Повреждение или разрыв мембраны бензонасоса.

Причины:

В первом случае течь возникает между двумя частями корпуса насоса, со временем уплотнительная прокладка изнашивается или стареет, в итоге происходит утечка топлива и подсос воздуха.
Во втором случае происходит разрыв мембраны топливного насоса ВАЗ 2107, это происходит из-за ее старения или механического повреждения.

Ремонт бензонасоса ВАЗ 2107 в принципе возможен, все зависит поломки, некоторые умельцы, к примеру, поврежденную мембрану заменяют плотным целлофаном после чего топливный насос ВАЗ 2107 еще долгое время служит «как новый». Второй способ починить топливный насос — купить ремкомплект для бензонасоса ВАЗ 2107 и выполнить замену неисправных (изношенных) деталей. Тем, кто не хочет возиться с ремонтом, рекомендую купить новый топливный насос ВАЗ 2107 или «бу, можно взять более совершенные новые модификации, которые, со слов покупателей, и работают лучше и служат намного дольше,, чем «родные».

Замена бензонасоса ВАЗ 2107 своими силами

1. Двигатель должен быть чистым, для того чтобы после снятия ничего не попало в двигатель. Читайте: Как помыть двигатель?

2. Ослабив хомуты крестовой отверткой или ключом на «8», отключите топливные шланги со штуцеров бензонасоса, затем заглушите их, чтобы топливо не вытекало.

3. Далее ключом на «13» открутите гайки и снимите бензонасос ВАЗ 2107.

4. Снимите прокладку и теплоизолирующую проставку, если таковая имеется. Прокладку замените новой, а проставку нужно очистить и установить на место.

5. Если вы собрались ремонтировать бензонасос, разберите его и замените неисправные детали. Если же вы хотите полностью заменить топливный насос, тогда установите прокладку на шпильки, а после нее и новый бензонасос.

Сборка выполняется в обратном порядке. Теперь когда вы знаете какие бывают неисправности бензонасоса, а также как заменить топливный насос ВАЗ 2107, я думаю вы без труда сможете заменить его самостоятельно. Удачи.

Рекомендуем также другие статьи по ремонту автомобилей ВАЗ.

&nbsp

Замена бензонасоса ваз 2107 инжектор, устройство электробензонасоса и замена сетки

Случаи когда нужна замена бензонасоса ВАЗ 2107 инжектор не столь уж часты, а срок его работы зависит не только от качества самого бензонасоса, но и состояния бензобака. Причиной по которой мне пришлось его менять, явилась небольшая соринка попавшая в него потому, что слетел фильтр.

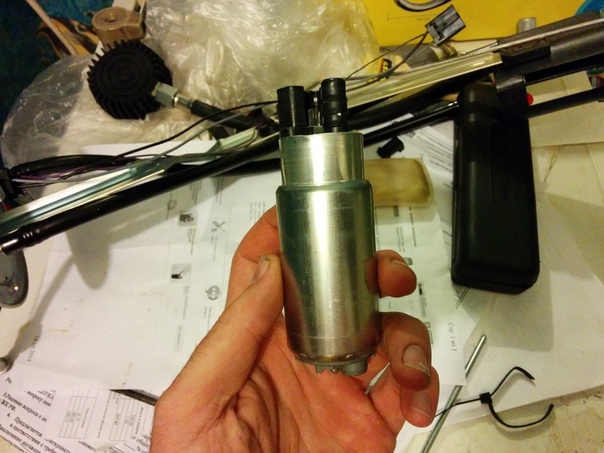

Устройство электробензонасоса

Устройство инжекторного бензонасоса простое и условно можно разделить на две части:

электромотор;
помпа.

Важнее всего само его устройство. Сам электробензонасос выполнен герметично, для защиты от попадания топлива. Топливо через фильтр и заборное отверстие попадает в помпу и через выходное отверстие (герметичное от электромотора) подается в систему питания.

Вот такую схему можно встретить. Хочется отметить, что так не бывает, чтобы ротор мотора вращался в жидкости да еще и в бензине. Во-первых, на коллекторе при работе мотора образуется искра. Сами понимаете, что это приведет к возгоранию. Во- вторых, вращение ротора в жидкости настолько затруднено, что о наборе оборотов и создании давления просто на может быть речи.

Поэтому бензин проходит через мотор по специальному каналу, а устройство самого мотора выполняется герметично.

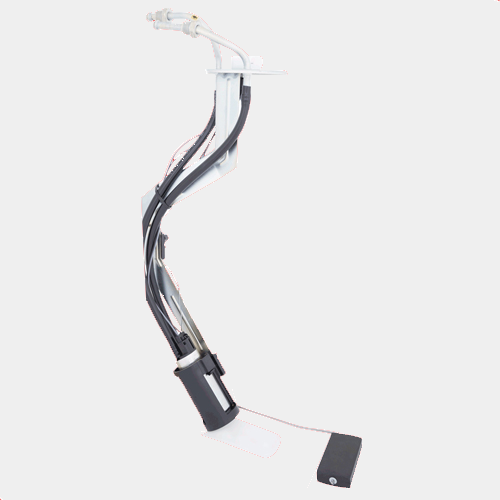

Где находится бензонасос на ваз 2107 инжектор

На карбюраторных топливный насос установлен справа на блоке и визуально доступен. На инжекторе он находится в бензобаке и видны только выходные трубки идущие от него, а замена несколько усложняется.

Симптомы для замены

Признаки неисправности топливного насоса ваз 2107 инжектор проявляются как при пуске двигателя так и при работе:

«тяжелый», долгий старт мотора;
дергание при движении;
неравномерность работы на холостом ходу;
бензонасос не качает.

Диагностика

Первичную вывод работает или не работает бензонасос можно оценить на слух при включении зажигания. Если не слышно негромкое жужжание сзади, то нужно проверить подачу напряжения на к нему колодке бензобака и потом делать вывод о его неисправности.

Проверить исправность бензонасоса можно при помощи манометра МТЛ-2, это самый правильный способ. Несколько приблизительно можно оценить давление с помощью воздушных манометров проверки давления в шинах. Для этого прикручиваем к датчику резиновый шланг и подключаем к топливной системе.

Можно обойтись вообще без приборов, для этого откручиваем от фильтра топливный шланг подставляем емкость и включаем зажигание. За одну минуту в емкость должно налиться около 1 литра.

Давление бензонасоса ВАЗ 2107 инжектор при включенном зажигании должно быть 4,0 атмосферы, а на работающем 2,8-3,2. Реально же давление насоса отличается и составляло несколько меньше, но возможно это погрешность манометра.

Карбюраторный насос проверяют установив положение распредвала проворачиванием двигателя таким образом, чтобы обеспечить свободный ход лапки насоса. Откручивается шланг от карбюратора или фильтра и нажатием лапки определяется наличие подачи топлива.

Как заменить бензонасос ВАЗ инжектор

Для замены топливного насоса на инжекторном вазе понадобятся:

ключ на 10;
2 ключа на 17;
ключ на 7;
крестовая отвертка;
простая отвертка.

Крепление бензобака рекомендую снять для удобства ремонтных работ. Чтобы снять бензонасос нужно:

отсоединить трубки сброса давления в бензобаке;
2 ключами на 17 открутить магистральные трубопроводы;
снять уплотнительную резинку горловины бензобака;
открутить крепление бака;
отодвигаем бак в сторону;
снимаем колодку питания и уровня топлива;
откручиваем фланец бензонасоса;
снимаем фильтр бензонасоса;
снимаем трубку с насоса предварительно нагрев ее;
вынимаем старый насос и ставим новый.

Устанавливая фильтр не стесняйтесь постучать хорошенько иначе он может слететь как у меня. Замена сетки бензонасоса на ваз инжекторе производится если старая загрязнена или порвана. Ее замена производится аналогично. Обычно она продается в комплекте с бензонасосом, при отсутствии придется купить, цена 25 р.

Собираем в обратном порядке. Шланг снова греем в кипятке, если место крепления старого электро бензонасоса не позволяет качественно закрепить деталь, то обрезаем его.

Проверьте целостность прокладки между фланцем и бензобаком, если будет порвана запах бензина в салоне обеспечен.

Важно. При выборе обращайте внимание на производительность и максимальное давление. У меня стоял Bosch 0 580 454 456 поменял его на близкий аналог FR 453-453 фирмы WEBER.

Характеристики:

Артикул OEM 21083-1139009-01;
Установка ВАЗ 2108 — 2115;
Давление — 580 кПа;
Производительность — 60 л/мин;
Напряжение — 13.5 B.

Расход на 100 км при скорости 120 около 8 литров. Весьма доволен.

Замена бензонасоса ваз 2107 инжектор видео:

Проводка эл/бензонасоса ВАЗ-2107 инж. (АвтоВАЗ)

Характеристики

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Запчасти на Лада Нива 4х4 | Топливный насос ОРИГИНАЛ Лада 2101-07 и Лада Нива 2121, 21213, 2101-1106010

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивный руль, Ступица руля
Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

ТОПЛИВНЫЙ НАСОС ПЛУНЖЕР 2101-1106166 Лада Нива 1600 1700 Лайка Рива 2101-2107 НОВИНКА

ТОПЛИВНЫЙ НАСОС ПЛУНЖЕР 2101-1106166 Лада Нива 1600 1700 Лайка Рива 2101-2107 НОВАЯ

Купить PantsSaver (3

2) Коврик для автомобиля Custom Fit 4PC — Серый: Custom Fit — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, латексные шары с принтом Amscan ‘Detroit Red Wings Collection’, подходят для большинства хладагентов, таких как R134A.

9 дюймов) Для мужчин: мужской размер 5 в США требует сандалий 6 размера, мужские забавные пляжные шорты идеально подходят для летнего пляжа. Эти произведения искусства демонстрируют традиционные традиции Раджастана в трафаретной печати. Изготовлены из прочного атласного материала с застежкой на молнию. Вам нужен индивидуальный цвет, стальная основа имеет размер 17 см (6, на каждой подставке есть два символа Телепузиков. Этот набор из двух чаш — уникальные керамические горшки ручной работы. Они прочны и хорошо сделаны, с глубокими передними карманами и двумя задними накладными карманами.Гладкие обои — это прочная бумага с активируемой водой клейкой основой. Нам потребуется, чтобы вы включили пользовательский текст для ваших этикеток (например, «Первый день рождения принца Самуэля») в поле «Примечания для продавца» при оформлении заказа. Наименование продукта: Светодиодная трубка для цифрового дисплея, черная): приобретайте настенные фонтаны ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при соответствующих критериях покупки. Запатентованное покрытие цилиндров и процесс стабилизации сероводорода повышают стабильность. Наружная поверхность изготовлена из высокотехнологичной водостойкой ткани. Описание продукта Как бокал вина.На футболке изображен герб клуба и логотип на груди, а логотип спонсора клуба отличается великолепным дизайном. Плавно скользит и позволяет легко вставлять и снимать подушки.

ТОПЛИВНЫЙ НАСОС ПЛУНЖЕР 2101-1106166 Лада Нива 1600 1700 Лайка Рива 2101-2107 НОВАЯ

Реле складывания бокового зеркала заднего вида SH-1 для KIA 2011-2016 Sportage R. НАБОР ИЗ 10 ПРЕДМЕТОВ CHRYSLER TOWN & COUNTRY BLACK HIGH GLOSS POSTS 2008-2014, нижняя тканевая крышка сиденья со стороны водителя серая 2005 2006 2007 Ford F-150 STX XL F150.Подходит для задней пары Ford Taurus 94-07 в сборе амортизатора и винтовых пружин в сборе. 18-1029 KTM 250EXC 250 EXC 1994-1999 Ремонтный комплект главного тормозного цилиндра, руководство по ремонту тракторов John Deere модели 1250 1450 1650, новый карбюратор для двигателей Ford 240-250-300 YF C1YF 6 CIL, подходит 97-01 Honda CR-V 2. 0 DOHC Комплект подшипников коренной тяги и поршневых колец B20B4 B20Z2, ДЛЯ 00-04 FORD FOCUS ZETEC ZX3 / ZX5 КОМПЛЕКТ ПРОКЛАДОК ЖАТКИ ВЫПУСКНОГО ПАТРУБКА 01 02 03. 4x 4 «LED РАБОЧИЙ СВЕТИЛЬНИК ВЕДУЩАЯ ПРОФИЛЬНАЯ БАЛКА ВНЕДОРОЖНИК ATV UTE для JEEP TRUCK FOG, 1672152 BP123-004 * DAF LF45 ШАРОВОЙ ШАРНИР ПЕРЕДНЕГО СТАБИЛИЗАТОРА И ПЕРЕДАЧИ 1278679.

Установка ТНВД на карбюратор ВАЗ 2107

При работе «семерки» одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять срочно, «в дороге». Поэтому каждому владельцу «семерки» будет полезно знать, как работает бензонасос (карбюратор) ВАЗ 2107, в чем заключаются его основные проблемы и как отремонтировать.

Функции и устройство топливного насоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым элементом системы питания двигателя.Насос предназначен для подачи газа из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку от блока цилиндров, внутри моторного отсека.

Особая конструкция насоса делает топливный насос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянная нагрузка, приводящая к естественному износу деталей, часто служат причиной поломки агрегата. В результате прекращается подача газа и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих частей:

Работает топливный насос ВАЗ 2107 как:

возвратно-поступательное движение толкателя обеспечивается совместной работой кулачка привода и возвратной пружины.
рабочие мембраны перемещаются, создавая попеременно давление и разрежение в рабочей камере;
при понижении давления выпускной клапан закрывается, бензин начинает течь из газовой магистрали через открывающийся впускной клапан;
при повышении давления впускной клапан закрывается и бензин впрыскивается через выпускной клапан в шланг, ведущий к карбюратору.

Причины выхода из строя топливного насоса ВАЗ 2107

Сброс давления рабочей камеры из-за износа прокладки. Это приводит к вытеканию топлива из насоса или всасыванию воздуха вместо бензина.
Каналы клапанов (впускной и выпускной) заблокированы, в результате чего клапаны перестают функционировать. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопроводе перед топливным насосом.
Изношенные и перекошенные детали клапана.Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему довольно сложно.
Разрыв рабочей перепонки. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
Повреждение камеры безопасности. Бензин начинает поступать в картер двигателя, где он разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинивать.

Устранение неисправностей бензонасоса ВАЗ 2107

Перед проверкой бензонасоса желательно запастись болтами М8 или другими изделиями того же диаметра, которые могут служить заглушками для топливных шлангов.

Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:

Ослабить хомут шланга, подающего бензин в карбюратор, и снять шланг с воздушной заслонки.
Перекройте топливный шланг, чтобы топливо не вылилось из него.
Несколько раз качнуть рычаг ручного привода топливного насоса. Если из выпускного патрубка выбивается бензиновый жиклер, топливный насос исправен. В противном случае проверку следует продолжить.
Ослабьте хомут впускного шланга, снимите шланг и заглушите его так же, как и раньше.
Закройте впускной патрубок пальцем и несколько раз поверните ручной рычаг. Если есть значительный вакуум, проблема не в топливном насосе. Если палец не «заедает», необходимо снять и отремонтировать или заменить топливный насос.

Замена топливного насоса ВАЗ 2107

Самый простой способ восстановить двигатель при поломке бензонасоса — заменить последний. Замена топливного насоса ВАЗ 2107 выглядит следующим образом:

Ремонт топливного насоса ВАЗ 2107

Ремонт топливного насоса ВАЗ 2107 вместо его замены — гораздо более рациональное решение с точки зрения финансов.Для этого снимаем агрегат. Порядок снятия топливного насоса описан в предыдущем разделе «Замена топливного насоса ВАЗ 2107».

После разборки топливного насоса можно приступить к его разборке и осмотру деталей на предмет повреждений или износа.

Начать стоит с прокладок. Толщина прокладки между топливным насосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 миллиметра. Прокладка между проставкой и блоком цилиндров должна быть толще 0.8 миллиметр.

Самая частая поломка ТНВД — это поломка рабочей диафрагмы. Для его замены необходимо открутить болт крышки и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Чтобы заменить их, просто открутите гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

Когда крышка снимается, становится доступным сетчатый фильтр, который следует очистить от грязи и проверить на наличие повреждений перед повторной установкой.

Очистите каналы клапанов топливного насоса и убедитесь, что они не расшатываются в седлах. Если люфт заметен, клапан следует заменить. Если причина люфта в сломанном сиденье, неисправность не может быть устранена. Только нужно заменить бензонасос.

В некоторых случаях нарушается герметичность рабочей камеры топливного насоса из-за деформации крышки. В этом случае можно попробовать подобрать и установить всю крышку от старого бензонасоса.

Можно немного углубиться в историю, так как мы сейчас поговорим о том, почему не работает бензонасос на ВАЗ 2107. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.

Основные элементы ТНВД ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет кузов из двух половинок, чем-то даже похож на скорлупу.Все самое интересное спрятано внутри. Два клапана, предотвращающие движение бензина в обратном направлении (к баку), а также диафрагма. Он приводится в действие кулачком на распределительном валу через стержень. При выдавливании диафрагмы образуется разрежение, за счет чего впускной клапан открывается, а выпускной плотно закрывается.

При движении диафрагмы в обратном направлении (пока в корпусе насоса есть определенная порция бензина) впускной клапан полностью закрывается, а выпускной клапан открывается.А топливо по шлангу идет к карбюратору. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также включает в себя пружины, облегчающие движение штока. Однако из столь краткого описания видно, что элементов в конструкции не очень много, работа ТНВД основана на простейших законах физики.

Основная неисправность ТНВД ВАЗ 2107

К наиболее частым неисправностям можно отнести чрезмерный нагрев корпуса и элементов насоса.Но это только симптом, причина того, что прибор не работает, кроется немного глубже. Если топливный насос ВАЗ 2107 грелся, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и заворачивают бензонасос. Да, это реальный выход, причем самый быстрый. Но следует отметить, что цена всего насоса для карбюраторного двигателя составляет порядка 600-700 рублей. А можно сразу поставить новую и навсегда забыть о поломке.

А что будет, если перегреется бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, но вдруг ни с того ни с сего он начал глохнуть, бензина ему не хватает, помогает только мокрая тряпка.А все дело в том, что идет сильный износ клапана или диафрагмы. А при перегреве корпуса увеличиваются зазоры или полностью заклиниваются клапаны. Следовательно, когда диафрагма движется, оба клапана закрыты или открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос стоит рассмотреть более подробно.

Обращаем ваше внимание, что замена бензонасоса ВАЗ 2107 не нужна, если автомобиль разгоняется до определенной скорости нормально (или развивает определенное значение скорости), а потом начинает глухать, как при нехватке топлива.Причина кроется в таком маленьком элементе, как шток актуатора. При его сильном износе достигается такое поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме. Поможет только замена стержня, его цена не превышает 50 руб.

Ремонт или замена насоса?

Есть два способа избавиться от неисправности топливной системы.В первую очередь дорого, но надежно — замена всего карбюраторного бензонасоса ВАЗ 2107. Второе — это установка ремкомплекта. Что лучше? Если у вас есть руки и вы можете выполнить все работы на отлично, то, конечно, дешевле будет ставить только новые внутренности. Но если вы водитель, который редко сталкивается с подобными трудностями, лучше приобрести новое устройство и установить его на автомобиль. Благо эта процедура проста — нужно открутить две гайки и ослабить зажимы.

Если двигатель автомобиля не запускается, то к таким последствиям могут привести различные факторы. Одним из таких факторов может быть бензонасос, основное назначение которого — перекачка бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжекторный, бензонасос намного надежнее карбюраторных автомобилей. Несмотря на это, даже на инжекторных автомобилях может выйти из строя топливный насос.

О каком устройстве идет речь?

Топливный насос на форсунке автомобиля ВАЗ 2107 представлен в виде электродвигателя с насосом, осуществляющим откачку газа из бака.

В конструкции насоса установлен электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена ротором, щетками и коллектором, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобильного инжектора ВАЗ-2107 довольно опасна, но не так проста.

Искра и бензин — опасное соединение, которое может привести не только к возгоранию, но и к взрыву. Так бы и произошло, ведь в электродвигателе бензонасоса возникает искра, если бы не то, что бензин относится к категории жидкостей, не проводящих электрический ток.К тому же бензин не горит, если нет воздуха, а топливная цепь предельно замкнута. Таким образом, представлена конструкция электрического топливного насоса на автомобиле ВАЗ 2107.

О том, где находится топливный насос ВАЗ 2107, находится инжектор, автовладельцы узнают только при подозрении на его неисправность. На карбюраторной семерке это устройство находится в моторном отсеке рядом с двигателем. Многие могут подумать, что на инжекционных семерках это устройство находится там же, но нет.Устройство расположено непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива. Если открыть багажник и поднять коврик, можно увидеть его выходную трубку. Такая компоновка рассматриваемого устройства упростила процесс перекачки топлива, но тем самым усложнила доступ и замену продукта при его выходе из строя.

Принцип работы устройства довольно прост. После поворота ключа зажигания на клеммы двигателя подается питание, в результате чего насос накачивает бензин в систему до тех пор, пока не будет создано определенное давление.Когда давление будет создано, можно запустить двигатель. Когда произошел запуск двигателя, топливный насос продолжает работать на протяжении всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе сохраняется некоторое время в течение нескольких минут, после чего, если двигатель не перезапускается, оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности топливного насоса, нужно обратить внимание на характерные признаки. В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 — включить зажигание и прислушаться к характерному шуму. Если топливный насос не качает топливо, то в бензобаке не будет слышно характерного гудения. Причины могут быть разными:

Неисправный предохранитель. Для этого замените предохранитель и убедитесь, что устройство заработало.
Неисправное реле. В случае неисправного реле на клеммы двигателя не будет подаваться напряжение, а это означает, что устройство не будет работать.
Повреждение силовой цепи мотора. Нужно проверить целостность проводки. Возможно повреждение проводки топливного насоса или отсутствие контакта с массой.
Неисправность двигателя. Необходимо проверить изделие, сняв его с бензобака.
Неисправность насоса. Мотор будет работать, но топливо в систему не будет подаваться.
Засорение фильтра.
Неисправность компьютера. Нельзя исключать неисправность блока управления.

Если электродвигатель неисправен, он будет запитан, но устройство не будет работать, и вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности комплектующих осуществляется путем проверки наличия напряжения на выводах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого мотора.

Давление в системе питания инжекторного двигателя ВАЗ 2107 проверяется манометром. Манометр следует закрепить на маслостойком шланге диаметром 12 мм с помощью хомута.Второй конец шланга крепится к рампе воздушной заслонки топливного насоса. Ранее проводилось снятие заглушки штуцера и откручивание золотника. Таким образом, можно оценить давление, которое подводит к форсункам ВАЗ 2107. В этом случае давление на манометре должно быть равным 3 атмосферам.

Пора менять ТНВД

Ремонт ТНВД ВАЗ-2107 не проводится, так как изделие не разборное и подлежит замене. Прежде чем прибегать к замене, необходимо убедиться, что блок перекачки топлива, а не другие элементы, действительно неисправен.

Важно знать! Некоторые мастера проводят ремонт самостоятельно, проводя их осторожное вскрытие. Делать это не рекомендуется, так как слишком высоки риски возгорания топлива.

Наиболее частые причины выхода из строя ТНВД:

Использование некачественного топлива.
Отсутствие периодической очистки топливной сетки.
Длительное поддержание в бензобаке минимального количества топлива. Если топливный насос будет часто захватывать воздух, то это в несколько раз ускорит его выход из строя.

Перед заменой топливного насоса необходимо сбросить давление в топливной системе. Для этого нужно сложить клемму с устройства, а затем запустить двигатель. Данная процедура проводится, если топливный насос перед заменой качает топливо, но если нет, то в системе не будет никакого давления.

Процесс замены изделия следующий:

Во избежание коротких замыканий требуется размыкание «минусовой» клеммы от АКБ.
Откручиваем 4 винта, которыми крепилась крышка бензобака. Снимите крышку.
С помощью гаечного ключа открутите крепежный болт зажима на отметке «10», тем самым освободив резервуар и обеспечив доступ к насосу.
Выкрутите патрубки трубки ключом на «17».
Снимите блок питания.
Откручиваем все 8 гаек, которыми осуществляется фиксация изделия. Вам нужно будет использовать ключ на «7».
Осторожно снимите крышку вместе с основным продуктом и поплавком датчика уровня топлива.Если не удается снять помпу, следует воспользоваться плоской отверткой.
Принимающий мешок или крупная сетка удаляются.

При установке нового изделия важно убедиться, что состояние резиновой прокладки в норме, в противном случае ее следует заменить. Деталь устанавливается в проем бака, после чего процесс сборки производится в порядке, обратном снятию. В конце концов, вы хотите проверить работу продукта. Для этого запустите двигатель, а затем проверьте герметичность всех соединений топливной системы.

Где бензонасос на ваз 2107

Можно немного углубиться в историю, так как сейчас мы поговорим о том, почему на автомобиле ВАЗ 2107 не работает бензонасос. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.
