Что мы приобретаем, устанавливая портальные мосты в сборе или отдельные бортовые редукторы понятно. А что теряем? Чтобы это понять специалисты журнала «Офф-роад Драйв» сравнили Land Rover Defender 90 с обычной подвеской и такой же Дефендер на портальных мостах от Volvo С-303, в народе именуемые «Лапландеровскими». Результат оказался ожидаемым. Установка «Лап» привела к уменьшению максимальной скорости на 20%, а динамики разгона почти на 40%. Ухудшилась управляемость, но всего на 5–6%.

Но, есть способ приподнять автомобиль без ухудшения характеристик. С помощью бортовых (колесных) редукторов, устанавливаемых на штатную трансмиссию. И вот тут мы подошли к самому главному. К пониманию того, что существует два пути повешения геометрической проходимости автомобиля с помощью «порталов».

Один способ для тех, кто хорошо разбирается в «железках», делает все своими руками и может выбрать, добыть, а затем приспособить бывшие в употреблении военные портальные мосты от других средств передвижения к своему внедорожнику.
Другой путь для тех, кто тоже в железе понимает, но имеет возможность купить и установить новые фирменные бортовые редукторы.

В общем, выбирать вам. Наше дело рассказать, какие варианты существуют и коротко их охарактеризовать. Подробно копать, не зная какой у вас автомобиль, и под какие цели готовится машина, бессмысленно. Лучше обращаться к специалистам с конкретной задачей.

ВОЕННЫЕ ПОРТАЛЬНЫЕ МОСТЫ

«Железяки», как правило, бывшие в употреблении или с консервации. Плюс один – относительно бюджетно. Минусы – иностранные мосты сложно достать, а если достал, то их состояние непредсказуемо и никакой гарантии. Минус и плюс одновременно – приспосабливая чужое, все делаешь сам (или с помощью таких же, как ты специалистов) на свой страх и риск.

Портальные мосты UNIMOG

Считаются самыми надежными и самыми не убиваемыми. Объяснение простое – нагрузки на легковом внедорожнике составляют максимум половину того, что испытывает подвеска военного грузовика Mercedes-Benz Unimog. Mercedes-Benz Unimog.

Во всех отношениях замечательные мосты если бы не вес. Например, у Unimog 404 вес переднего портала 240 кг, а заднего 220 кг. Облегчить механизмы можно путем замены огромных барабанных тормозов на дисковые. Однако это даст уменьшение веса всего на 40 кг на оба моста. Надо учитывать, что машина становится проходимей с точки зрения геометрии, но заметно тяжелее. Большим плюсом этой части подвески Unimog является уже встроенная блокировка дифференциалов на обоих мостах (переднем и заднем). В зависимости от модели блокировка либо механическая, либо пневматическая.

Увеличение клиренса: на 140 мм.
Передаточное число 6,36 (главная пара 2,18 + бортовой редуктор 2,92).
Ступица на редукторе под диски: 20 дюймов.

«Лапландеровские» мосты

Неразрезные мосты от шведского военного вездехода Volvo C303. Кстати, С-303 никогда не назывался «Laplander». «Лапландер» — это гражданский вездеход Volvo 202 на обычных мостах- единственная модель, имеющая собственное имя. Но раз у российских джиперов название прижилось, то пусть так оно и будет.

Славятся самым большим увеличением дорожного просвета, хотя характеристики подъема из паспорта аналогичны унимоговским. Зато «Лапы» значительно легче. Вес одного – 140 кг. Блокировки принудительные жесткие с воздушным включением, а в некоторых версиях еще и с функцией самоблока.

Специалисты считают мосты от Volvo самыми надежными и ремонтопригодными из всей подобной военной техники. Один только факт — главные пары переднего и заднего моста взаимозаменяемы.

Увеличение клиренса: на 140 мм.
Передаточные числа: 6:1, 7:1 и 7.56:1.
Ступица на редукторе под диски: 16 дюймов.

Редукторные мосты Pinzgauer

В отличие от вольвовской подвески, в основе портальных мостов австрийского военного вездехода Pinzgauer не заимствование от Unimog, а собственные разработки фирмы Steyr. И как следствие, собственное техническое решение бортовых редукторов с шестернями внешнего зацепления.

Несмотря на то что установка мостов от Pinzgauer дает меньшее увеличение дорожного просвета, управляемость получше, чем у Unimog или Volvo. Особенно на больших скоростях. Причина в том, что подвеска у Пинца независимая с качающимися полуосями.

Увеличение клиренса: на 120 мм.
Передаточные числа редукторов: 2,23.
Ступица на редукторе под диски: 16 дюймов.

«Военные» мосты от УАЗ-3151-03

Самый доступный и бюджетный способ приподнять автомобиль. Легко приобрести как бывшие в употреблении у вояк, так и новые в магазинах. Более тяговитые, но менее скоростные, чем у гражданских УАЗов. Однако выигрыш в высоте относительно небольшой – 8 сантиметров. 4 см дают бортовые редукторы и еще 4 см меньший, чем у гражданских УАЗов размер картера.

Более надежные, чем «гражданские» потому, что у них крупнее зубья главной пары и равномернее распределяется нагрузка между ГП и колесами. Но есть несколько минусов. Армейская конструкция тяжелее, в ней больше деталей и сложнее ремонт. В уменьшенный картер не поставить серийные самоблокирующиеся дифференциалы и принудительные блокировки. Расход топлива у внедорожника на портальных мостах увеличивается минимум на 1,5 литра на сотню.

Увеличение клиренса: на 80 мм.
Передаточное число: 5,38. Главная пара 2,77 + бортовые редукторы 1,94.
Ступица на редукторе под диски: 15 дюймов.
Одна из разновидностей – мосты «Барс» УАЗ-3159. Отличия в расширенной до 1600 мм колее, других полуосях и «чулке» от гражданской модификации.

ФИРМЕННЫЕ БОРТОВЫЕ РЕДУКТОРЫ

Сплошные плюсы, вплоть до того, что редукторы в отличие от мостов съемные. Например, перед техосмотром можно их демонтировать, а затем снова установить. Не хотите устанавливать и снимать сами? Не беда. Масса фирм, включая производителей и их представителей, сделают это за вас. Минус один – цена. Стоимость отдельных комплектов (4 шт.) переваливает за миллион.

Бортовые редукторы Tibus

Самое известное и распространенное в России заводское решение подъема осей автомобиля от Tibus Offroad Ltd & Co KG (Германия).

Разработаны и производятся для всех моделей серьезных внедорожников: Land Rover Defender, Jeep, Mercedes Gelandewagen, Toyota весом менее 3 тонн и размером штатной резины не более 255/85 R 16. После монтажа на редукторы можно надевать колеса диаметром до 35 дюймов (315/75R16).

Выполнены в разборном и обслуживаемом алюминиевом корпусе. В комплекте идут усиленные полуоси и шрусы. По желанию покупателя может быть установлена централизованная система подкачки колес. На все оборудование предоставляется гарантия. Правда, в инструкции есть оговорка «при использовании на соревнованиях гарантия аннулируется». Так то на официальных мероприятиях, а у нас ведь просто «покатушки».

Увеличение клиренса: 100 мм.

Бортовые редукторы LeTech

Пожалуй, самый именитый бренд на этом рынке. В России фирма пока известна не сильно, но в мире гремит, поскольку является официальным поставщиком Мерседеса. На монстрообразном шестиколесном 6х6 Mercedes Benz G63 и на военных броневиках Enok LAPV стоят бортовые редукторы от LeTech. Формально компания считается американской c офисом в Лас-Вегасе, однако, порталы и редукторы изготавливаются в Германии, так как продукция и услуги фирмы предназначены исключительно для Mercedes-Benz G-Wagen.

После установки редукторов клиренс увеличивается на 150 мм и на автомобиль становится возможным установить колеса внешним диаметром 37 дюймов. Собственно, под этот размер шин бортовые редукторы LeTech и рассчитаны.

Несложные подсчеты на шинном калькуляторе показывают, что после установки немецких редукторов и замены покрышек на Гелике со штатных 275/50R20 (31 дюйм) на резину с внешним диаметром 37«клиренс Мерседеса G-класса увеличивается более, чем вдвое. Со стандартных 205 мм до 431 мм. На 15 см машину поднимают редукторы и еще на 7,62 (3 дюйма) новые покрышки.

Увеличение клиренса: 150 мм.
Ступица на редукторе под диски: Mercedes G 16х7,5.

Редуктора и портальные мосты «ВОиН 4х4»

Отечественный производитель, предлагающий широчайший выбор технических решений для многих внедорожников, включая прототипы и вездеходы.

Производят, продают и устанавливают редукторы для практически всех автомобилей повышенной проходимости марок: Jeep, Land Rover, Mitsubishi, Nissan, Suzuki, Toyota, ВАЗ 2121, ГАЗ 66. Как выпускающихся сейчас, так и «раритетов» типа Сузуки Самурай. Все редуктора оснащены узлом для подключения системы подкачки колес.

Увеличение клиренса: 130 — 150 мм.
Передаточные числа: зависит от модели редуктора.
Ступица на редукторе под диски: от 15 до 37 дюймов.

Портальные мосты тоже почти для любого автомобиля по выбору заказчика собирают одним из нижеперечисленных способов.
1. На базе мостов УАЗ, с колесными редукторами собственного производства.
2. На базе любых задних ведущих мостов, с установкой редукторов.
3. С применением бортовых редукторов (конечных передач), переднего ведущего моста трактора Т-40, на базе мостов УАЗ и других.
4. На базе мостов ГАЗ-3110 с использованием редукторов с понижением на выбор.

ЗАОКЕАНСКИЕ МОСТЫ

Фирменными, новыми и готовыми к употреблению бывают не только бортовые редукторы, но и целиком мосты. На российском рынке они большая редкость, но, тем не менее, такие узлы существуют и о них невредно знать. Лидеры по изготовлению портальных мостов американцы.

AxleTech

Признанный мировой лидер и крупный поставщик осей, мостов, планетарных механизмов и компонентов для тяжелой внедорожной техники и специальных машин, эксплуатируемых в сложных условиях.

Предлагают два варианта портальных мостов.
Серию 3000 с нагрузкой 3 тонны на ось и передаточными числами главной пары 5,62 -8,68.
И серию 4000 с нагрузкой до 6600 кг с передаточными числами 4,33 – 7,89. Коэффициент снижения непосредственно на бортовых редукторах «с полуоси на колесо» — 4,8.

Порталы AxleTech могут оснащаться системой центральной подкачки и контроля давления шин, ABS, блокировками дифференциалов. Тормоза предлагаются гидравлические или пневматические.

Dynatrac

Портальные мосты PROROCK этого производителя обеспечивают подъем центральной балки над осями колес до 5 дюймов (127 мм). Это эквивалентно переходу с 35-дюймовых колес на покрышки в 44 дюйма. Нагрузки на полуоси при этом уменьшаются в 1,5 раза.

В штатных портальных мостах Dynatrac Prorock нет блокировок и стояночного тормоза. Но они могут быть легко добавлены по желанию покупателя.

Вообще, если быть точным, порталы Dynatrac это скорее не готовые к продаже мосты, а набор элементов, которые индивидуально собираются под конструктивные особенности каждого автомобиля. Определены только общие характеристики, такие, как передаточные числа 1,5:1 или диаметр полуосей. Все остальное, например, бортовые редукторы DANA подбирается на заказ.

Текст: Алексей Игнаткович.
Фотографии: Станислав Пилькевич, Сергей Мухамедов, Алексей Игнаткович,
сайты производителей и интернет-ресурсы wumimog.blogspot.ru, southeastoverland.com, 38a.ru, prouazik.ru.

Комментарии для сайта Cackle

Усиленный бортовой вал УАЗ прочнее заводского

Особенности:

• Прочнее заводских запчастей УАЗ
• Самая низкая цена на рынке при высоком качестве изготовления усиленного бортового вала УАЗ
• Изготовлены из кованой заготовки хромникельмолибденовой стали
• Полная взаимозаменяемость с оригинальным бортовым валом, все сопрягаемые детали остаются оригинальными
• Увеличенный ресурс самого нагруженного элемента редукторных (портальных, военных) мостов
• Простая и эффективная фиксация подшипника стопорным кольцом (в комплекте)
• Предусмотрена возможность реализации подкачки (для серии Спорт)
• Оригинальная система фиксации ступичной заглушки, предотвращающая её возможное самопроизвольное откручивание (для серии Спорт)

	Туризм	Спорт (с подкачкой, без подкачки)
Комплектация	Вал бортовой редукторного моста – 1 шт. , прокладка ступицы – 1 шт.,кольцо стопорное – 1 шт.	Вал бортовой редукторного моста – 1 шт., фланец ступицы с заглушкой в сборе – 1 шт., прокладка ступицы – 1 шт., крепеж фланца ступицы, кольцо стопорное – 1 шт.
Назначение	Для автомобилей выходного дня и автомобилей для экспедиционных, туристических поездок.	Максимальная надежность. Для достижения высоких результатов в Большом Спорте.
Рекомендуемый размер колес	33	Нет ограничений
Рекомендуемая резина	Нет ограничений	Нет ограничений
Возможность реализации подкачки	Нет	Выпускается в двух модификациях: Спорт с подкачкой  Спорт без подкачки Доступна оригинальная система подкачки.
Превосходство по прочности над заводскими	+50%	+78%
Предел статической прочности	9 950 Н·м	11 800 Н·м
Возможность установки хаба	Возможно установить только механические хабы или заглушки. Ввертыши старого образца установить не получится, ввиду отсутствия резьбовой части в теле бортового вала.	Возможна установка хабов аналогов Aisin. Для этого необходимо приобрести муфту хаба.

Усиленный бортовой вал УАЗ — результаты проведенных испытаний на статическую прочность:

Применяемость:

Данные усиленные бортовые валы подходят для установки на редукторные (портальные, «военные») мосты, мосты «Барс», мосты Трэкол (ранние версии).

Могут быть установлены на передний и задний мост, не имеют ориентацию право-лево.

Видеоинструкция по установке:

Что таит в себе военный мост от УАЗа? Выехали за грибами? — Новости

Сообщить об ошибке

Вы можете оставить сообщение для команды разработчиков «Без руля. ру»

Каталог

Подробный справочник
автомобилей

Дилеры

Адреса дилеров
по всей стране

Вот она — мечта половины владельцев УАЗа: военный мост, который к сожалению сломался и ему необходим сложный ремонт. Конечно, когда постоянно гоняешь через ямы, прорываешь лужи грязи и всячески испытываешь автомобиль на прочность — жди проблем!

Авторы с канала Не Тормози Light чинили непростую Волгу у которой сломался военный мост и заодно рассказали его особенности! В чём же отличие военного моста от обычного? В том, что в части около колеса находится дополнительный редуктор, который увеличивает крутящий момент на колесах. Но есть и еще один плюс — смещение центра колеса относительно полуоси дает дополнительные 6 сантиметров к дорожному просвету!

Безусловно, нагрузка на полуось бортового редуктора, или как его называют «гриб», идёт колоссальная, именно поэтому при нештатном применении они достаточно часто ломаются, как случилось с этой Волгой. По сути — это военная разработка 70-х годов. Изначально такие мосты ставили на 69 ГАЗоны и на УАЗы. В те времена у них были 402 моторы мощностью 75 лошадиных сил, которые за счет полного привода распределялись на 4 колеса. Т.е. двигателю просто не хватало сил сломать эти мосты. У авторов же этот мост установлен на заднеприводной Волге, т.е. и так не маленькие 140 л.с. распределяются между двумя колесами.

Если у вас есть военные мосты и вы хотите нормально поехать по бездорожью самих мостов недостаточно. Необходимо как минимум поменять 4 «гриба» на усиленные и поставить 2 пневмоблокировки. А это достаточно затратная часть. Общий бюджет может перевалить за 100 тысяч.

Шестерня ведущая колесного редуктора (малая) переднего военного моста УАЗ 469-2307090-01

Производитель: УАЗ (ОАО).

Код (номер) детали по каталогу: 469-2307090-01, 0469-00-2307090-01

Применение: Шестерня ведущая колесного (бортового) редуктора (малая) переднего редукторного (военного) моста УАЗ 469-2307090-01 (производство АО УАЗ) служит для передачи крутящего момента от центрального редуктора на колеса. Применение в целом бортового (колесного) редуктора в конструкции редукторного (военного) моста позволяет увеличить (по сравнению с обычными гражданскими мостами «Тимкен») до 300 мм дорожный просвет. Шестерня ведущая УАЗ 469-2307090-01 устанавливается на шарнир (ШРУС) поворотного кулака левый 469-2304061 или шарнир (ШРУС) поворотного кулака правый 469-2304060 в колесном (бортовом) редукторе переднего редукторного (военного) моста автомобилей семейства УАЗ 469, 452 буханка, 3151, 31514, 31519, 3159 Барс.

В нашем Интернет-магазине 469-452.ru автозапчастей УАЗ Вы можете купить «Шестерня ведущая колесного (бортового) редуктора (малая) переднего редукторного (военного) моста УАЗ 469-2307090-01» оригинал производства УАЗ (ОАО) онлайн прямо сейчас. Для этого просто отложите запчасть УАЗ Шестерня ведущая колесного (бортового) редуктора (малая) переднего редукторного (военного) моста УАЗ (АО УАЗ) 469-2307090-01 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». При покупке только одной запчасти УАЗ, это можно оформить кнопкой «купить в один клик». Если нужно купить несколько разных наименований, лучше использовать кнопку «в корзину», где Ваш заказ суммируется. Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Шестерня ведущая колесного (бортового) редуктора (малая) переднего редукторного (военного) моста УАЗ (АО УАЗ) 469-2307090-01» Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку в Россию, страны СНГ, Украину. Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание! Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

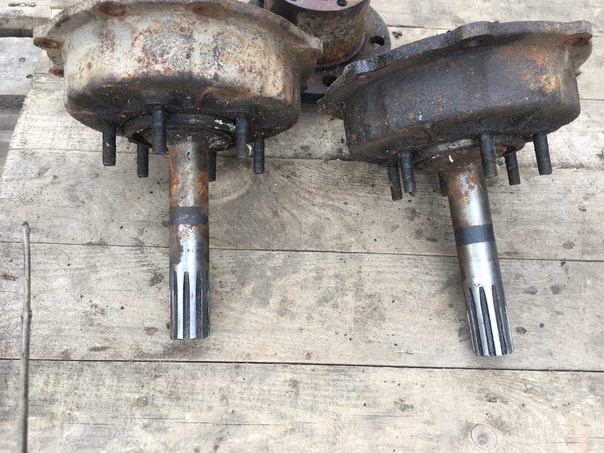

Бортовой редуктор усиленный (военный мост) УАЗ

Категории ► Нива , все для тюнинга ► УАЗ, всё для тюнинга ► ARB 4X4 ACCESSORIES ► АКСЕССУАРЫ ► Амортизаторы SS20 ► Гелевый аккумулятор Optima ► Силовое, защита, бампера, багажники ► Блокировки ► Домкраты ► Дополнительная оптика ► Колёсные ХАБы ► Компрессоры ► Кренометр Smittybilt ► Крепления Quick Fist ► Канистры экспедиционные ► Лебедки ► Лифт комплекты IRONMAN ► Подвеска TOUGH DOG ► DAIHATSU ► ► FORD ► HYUNDAI ► ISUZU (HOLDEN) ► JEEP ► LANDROVER ► MAZDA ► MITSUBISHI ► Pajero (+ Montero LWB) — NM, NP, NS с 5/00 ► Pajero (Montero) NF, NG с задними пружинами: с 8/88 по 91 гг. ► Pajero (Montero) NH, NJ 5/91 — 96 (зад ресс.), NH — NL 5/91 — 00 зад пруж ► Pajero NA, NB, NC, ND, NE, NF, NG-w/Leaves: 7/83 — 91 ► Pajero Sport ( Challenger ) MY 10, 11 LS XLS: с 2009 ► Triton (+ L200 4WD) c 7/2006 ► Triton (+ L200 4WD) ME, MF, MG, MH, MJ, MK: с 10/86 ► NISSAN ► SSANGYONG ► SUZUKI ► TOYOTA ► ЛАДА НИВА ► УАЗ ► Перчатки Mechanix Wear ► Расширители колесных арок ► Радиосвязь ► Сэнд-траки ► Тайрлоки ► Тросы, стропы, такелаж ► Диски ► Шины для внедорожников ► Кунги и аксесуары ► Шноркель (воздухозаборник) ► Чехол на сиденье ► Электрооборудование ► Якорь ► Внедорожный Second-hand ► Фаркопы ► Подарочные Сертификаты ► Цепи, браслеты противоскольжения. ► Крепления Российского производства ► Защита картера ► Навесное оборудование ► б/у товары и запчасти

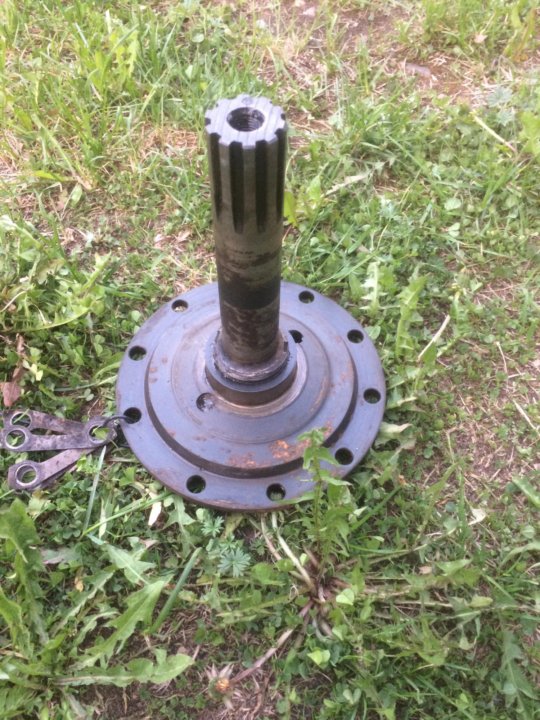

Вал бортового редуктора УАЗ с системой подкачки усиленный с фланцем правый VAL RACING 469-2407123Р

Описание
Завод деталей трансмисиии ВАЛ-РЕЙСИНГ, выпустил новинку, валы бортового редуктора для военных мостов автомобилей УАЗ и снегоболотоходов Марш с элементами автоподкачки. В комплект постаквки на одно колесо входит все необходимое для монтажа системы в колесный (Бортовой) редуктор.
Состав комплекта на 1 колесо:
Вал бортового редуктора в сборе с фланцем 1 шт
Фланец вала с заглушкой 1 шт
Подшипник 1 шт
Сальник 2 шт
Стопорное кольцо 1 шт
Шланг со штуцером длина 275 мм 1 шт
Угол-переходник 1 шт
Переходник М10/12 1 шт
Метал. трубка со штуцером длина 250 мм 1 шт
ВИДЕО ИНСТРУКЦИЯ ПО УСТАНОВКЕ СИСТЕМЫ ПОДКАЧКИ НА ВОЕННЫЙ МОСТ (РЕДУКТОРНЫЙ) УАЗ!!!

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.

Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.

Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.

Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.

Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.

«Почта России»Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.

Самовывоз Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

Военный УАЗ 469 — Военные мосты, самоблок, дисковые тормоза

Конструкторами Ульяновского автомобильного завода было разработано две версии УАЗ 469 – гражданская и военная. Первая модификация предназначалась для использования в сельском хозяйстве. Военный УАЗ 469 был разработан для нужд армии. Автомобиль имеет высокие показатели проходимости по пересеченной местности.

УАЗ 469 на военных мостах

Фото 1: Военный УАЗ 469 (Источник: Яндекс.Картинки)

Военный УАЗ 469

Модель, предназначенная для нужд армии, имеет колесную формулу 4х4. Автомобиль отличается надежностью и неприхотливостью к условиям использования. Учитывая высокие технические характеристики, модель имеет относительно небольшой расход топлива.

УАЗ 469 выполнен на металлической раме, состоящей из двух продольных балок, соединенных между собой поперечинами. К ней крепится кузов. Для уменьшения степени вибрации, передающейся от силового агрегата и ходовой части при движении автомобиля, в местах крепления установлены эластичные подушки.

Двигатель расположен в передней части автомобиля. Момент вращения от силовой установки к колесным механизмам передается с помощью трансмиссии механического типа. Задний мост включен постоянно, передний подключается при необходимости рычагом, расположенным в салоне авто.

Технические характеристики

Модель Ульяновского автомобильного завода, предназначенная для нужд армии, имеет высокие показатели проходимости. Технические характеристики позволяют использовать транспортное средство в различных условиях.

Силовой агрегат

Производитель оборудовал УАЗ 469 четырехтактным, четырехцилиндровым двигателем. Силовой агрегат имеет жидкостную систему охлаждения принудительного типа. Это позволяет использовать транспортное средство при любой температуре окружающей среды.

Механизм газораспределения имеет один распределительный вал. Каждый цилиндр оснащен двумя клапанами – впускным и выпускным. Передача момента вращения с коленчатого вала на распределительный осуществляется с помощью шестерен. Запуск силовой установки осуществляется двумя способами:

• Пуск двигателя электростартером. Шестерня привода входит в зацепление с маховиком ДВС и передает усилие на коленчатый вал. После запуска шестерня выходит из зацепления автоматически.
• Вручную. Производитель оборудовал УАЗ 469 специализированным рычагом для ручного пуска двигателя. Это позволяет завести автомобиль при низком заряде аккумулятора.

Трансмиссия

В совокупности с двигателем работает четырехступенчатая коробка переключения передач механического типа. Момент вращения от КПП к мостам передается через раздаточную коробку. Она имеет две передачи и возможность принудительного подключения переднего моста.

Ходовая часть

Транспортное средство оборудовано зависимой подвеской. Передний и задний мост оборудован полуэллиптическими рессорами. Для снижения степени вибрации и исключения пробоев подвески, производитель оборудовал УАЗ 469 амортизаторами.

Габаритно массовые параметры

Модель Ульяновского автомобильного завода, предназначенная для армии, по своим внешним размерам не отличается от гражданской версии. Отличие состоит в дорожном просвете. Габаритно массовые параметры авто:

• Длина автомобиля от переднего бампера до края прицепного устройства – 4025 мм.
• Высота от покрытия верхней точки крыши – 2015 мм.
• Ширина – 1805 мм.
• Расстояние между передней и задней осью – 2380 мм.
• Вес авто – отличается в зависимости от типа крыши. С металлической – 1770 кг, с тентованной 1670 кг.
• Дорожный просвет – 300 мм.

Отличия от гражданской версии

Военная версия УАЗ 469 имеет более высокие показатели проходимости по бездорожью. Главными отличиями военного УАЗа от гражданского являются клиренс, мосты и система зажигания.

Некоторые модификации версии, предназначенной для армии, оснащены экранированным зажиганием. Высоковольтные провода, распределитель зажигания и свечи защищены от попадания влаги. Это позволяет преодолевать на автомобиле брод.

Дорожный просвет военного УАЗ 469 составляет 30 сантиметров, гражданская версия имеет показатель 22 см. Увеличенный клиренс делает модель более проходимой на бездорожье. Помимо дорожного просвета, отличительной особенностью является более широкая колея.

Главным отличием военного УАЗ 469 от гражданского являются мосты. Модификация, предназначенная для нужд армии, имеет бортовые редукторы. Момент вращения передается на них с редуктора моста посредством полуосей. В гражданской версии бортовые редукторы отсутствуют. Передача вращения осуществляется непосредственно на колесные ступицы.

Военные мосты на УАЗ 469

Фото 2: УАЗ 469 на военных мостах (Источник: Яндекс.Картинки)

Некоторые автомобилисты, тюнингуя автомобиль, устанавливают мосты от военной модификации. Такая модернизация проводится с целью увеличить дорожный просвет и улучшить показатели проходимости авто по пересеченной местности.

Необходимость установки военных мостов определяется исходя из личных предпочтений автомобилиста. Узлы, предназначенные для использования в армии, устанавливают на гражданский автомобиль при условии его использования на бездорожье. При перемещении по асфальтовому покрытию военные мосты не дают преимущества. Увеличенное передаточное число приведет к увеличенному расходу топлива по трассе.

Военные мосты имеют несколько достоинств. Благодаря этому, они пользуются высоким спросом у автомобилистов. Достоинства:

• Увеличение дорожного просвета. Конструкция военной версии узла отличается от гражданской. Разница между показателем дорожного просвета составляет 80 мм. Это позволяет автомобилю с мостами такого типа преодолевать более глубокую колею.
• Увеличение крутящего момента. Вращение передается к колесным механизмам через бортовые редукторы. Это снижает нагрузку на трансмиссию и силовую установку.

Устройство переднего моста отличается от заднего. Для передачи вращения при смещении поворотного кулака по отношению к редуктору полуоси оборудованы шарниром равных угловых скоростей.

Установка военных мостов на УАЗ 469

Монтаж узлов, предназначенных для военных версий автомобиля, не представляет сложности. Для проведения процедуры не требуется наличие специализированного образования. Заменить узлы сможет человек, имеющий минимальные технические знания. Работа выполняется в следующей последовательности:

• Установить автомобиль на смотровую яму, подъемник или эстакаду.
• Обездвижить транспортное средство. Для этого установить под колеса противооткатные устройства.
• Открутить крепежные элементы, фиксирующие амортизаторы и демонтировать изделия.
• Поднять транспортное средство. После проведения процедуры колеса автомобиля должны быть на расстоянии от покрытия.
• Демонтировать трубку подачи жидкости к рабочим цилиндрам тормозов. Во избежание утечки устанавливаются специализированные заглушки.
• Снять тягу рулевого управления с сошки переднего моста.
• Открутить болты крепления карданного вала к фланцу редуктора.
• Демонтировать стремянки крепления моста к рессорам.

После выполнения вышеперечисленных действий можно снять мост с автомобиля. Установка узлов, предназначенных для военного УАЗ 469, осуществляется в обратной последовательности.

Видео: Тест УАЗ 469 на военных мостах

Самоблокирующийся дифференциал

Фото 3: Самоблокирующийся дифференциал УАЗ 469 (Источник: Яндекс.Картинки)

Для улучшения проходимости автомобиля по бездорожью владельцы УАЗ 469 с военными мостами устанавливают самоблокирующийся дифференциал. При движении авто по твердому покрытию полуоси не связаны между собой. В результате пробуксовывания одного из колес включается блокировка дифференциала. Это приводит к синхронному вращению обоих колес одной оси.

Блокировка происходит по причине разницы скоростей. После того, как восстанавливается сцепление колес автомобиля с поверхностью, происходит разблокировка дифференциала. Это позволяет колесам вращаться независимо друг от друга.

Дисковые тормоза

Фото 4: Дисковые тормоза УАЗ 469 (Источник: Яндекс. Картинки)

Некоторые автомобилисты устанавливают на военные мосты УАЗ 469 дисковые тормоза. На рынке представлен широкий ассортимент комплектов для замены. Дисковые тормоза имеют ряд преимуществ перед аналогами барабанного типа:

• Предотвращение попадания загрязнений. Тормоза барабанного типа при движении по бездорожью часто забиваются грязью, это увеличивает тормозной путь автомобиля. Дисковые тормоза отличаются высокой эффективностью.
• Небольшой нагрев. Тормозные механизмы дискового типа охлаждаются воздушным потоком. В отличие от них барабанные механизмы при длительном использовании сильно нагреваются. При этом материал колодок теряет свои физические свойства.
• Высокая скорость срабатывания. Тормозной путь автомобиля с дисковыми тормозами меньше.
• Простота в обслуживании и ремонте. Отсутствие барабана облегчает процедуру замены колодок. Необходимо демонтировать направляющие и заменить колодки на новые. Для проведения процедуры не требуется специализированное образование.
• Исключается заклинивание колесного механизма при разрушении колодки.

В колодки, на штатные места тормозной системы барабанного типа устанавливают диск, суппорт, колодки и их направляющие. Производители дисковых тормозов для военных мостов УАЗ 469 комплектуют их специализированными переходниками, предназначенными для подключения к штатной тормозной системе гидравлического типа.

Ремонт военных мостов УАЗ 469

Ввиду большего количества деталей отремонтировать военные мосты более сложно, чем гражданские аналоги. Лучше доверить ремонт узла профессионалам. Существует ряд неисправностей, наиболее часто возникающих при использовании военных мостов:

• Повышенный шум в области моста. Хруст, свист, стук и т.п. свидетельствуют о повышенном трении вращающихся деталей. Наиболее часто шум возникает при отсутствии смазки или ухудшении ее характеристик. Во избежание сильного износа комплектующих следует своевременно проводить замену масла.
• Радиальное смещение фланца крепления карданного вала. Признак свидетельствует о разрушении подшипников. Потребуется замена вышедших из строя деталей новыми.
• Наличие масляных подтеков на корпусе редуктора. Наблюдается при визуальном осмотре моста или при возникновении пятен под автомобилем. Свидетельствует о разгерметизации картера редуктора. В некоторых случаях наличие подтеков может свидетельствовать о нарушении работы дыхательного клапана. Для устранения неисправности потребуется очистить сапун от загрязнений.
• Вода в картере редуктора. Часто появляется при регулярном передвижении по бездорожью и преодолению брода. Вода попадает в картер через дыхательный клапан. Необходимо вывести сапун в максимально высокую точку. Для этого используют гибкий шланг, один край которого крепят на дыхательный клапан, а второй выводят в подкапотное пространство.
• Обрыв полуоси. Возникает при высокой нагрузке на деталь. Поврежденная полуось ремонту не подлежит. Потребуется полная замена детали.
• Сильный нагрев. Повышение температуры смазочного материала считается нормой. Сильный нагрев свидетельствует об ухудшении смазки вращающихся деталей. Необходимо заменить смазочный материал.
• Заклинивание узла. Иногда редуктор военного моста заклинивает по причине выхода из строя подшипников. Необходима замена деталей.
• Обрыв шестерен бортового редуктора. Неисправность возникает редко, при использовании автомобиля в экстремальных условиях. При возникновении неисправности шестерни редуктора подлежат замене.

Большинство поломок военных мостов УАЗ 469 это мелкие неисправности, устраняемые без демонтажа механизма с автомобиля. При возникновении серьезных поломок потребуется снять мост с посадочного места.

Военные мосты УАЗ 469 имеют преимущество перед гражданскими при преодолении бездорожья. При использовании автомобиля для движения по покрытию хорошего качества установка военных мостов нецелесообразна. Монтаж узлов, предназначенных для военного УАЗ 469, возможен на гражданскую версию авто. Замену можно провести без привлечения специалистов.

Читайте также:

нужны УАЗики? Преимущества военных мостов перед гражданскими

УАЗ — довольно распространенный и всем известный автомобиль, обладающий повышенным уровнем проходимости. Такой автомобиль часто можно встретить у советских автомобилистов. Это связано с тем, что впервые агрегат был создан на Ульяновском автомобильном заводе. У него повышенные технические характеристики … Естественно, основное оснащение такого агрегата мало чем отличалось от современной модификации. Тем не менее, производители не останавливаются на достигнутом и разрабатывают автомобили этого типа, позволяющие добиться невероятных результатов.

[Скрыть]

История автомобиля

По статистическим и аналитическим данным, примерно 50% отечественных автомобилистов владеют таким транспортным средством. Многие из них не раз задаются вопросом: чем военные мосты УАЗов отличаются от гражданских? Чтобы осветить эту обширную тему, необходимо не только изучить историческую информацию, положительные и отрицательные стороны, но и разобраться в нестандартных нюансах и отличиях таких составляющих.

Легендарный и всем известный УАЗ 469 был создан на базе ГАЗ 69 по заказу Минобороны в период начала боевых действий.На том этапе разработки данного агрегата были поставлены задачи по созданию внедорожника нового направления, который имел бы военное назначение и обладал несколькими качествами:

• легкий вес;
• повышенной проходимости;
• динамизм;
• простота обслуживания;
• повышенный уровень производительности;
• низкая стоимость.

Спустя несколько лет был выпущен УАЗ, который сегодня широко используется в сельском хозяйстве и отличается повышенным уровнем проходимости и выносливости.В связи с созданием почти двух типов автомобилей Ульяновский автомобильный завод решил создать для подразделения мосты двух типов, которые имели бы военное и гражданское назначение. Исторически специализированные мосты для этих единиц в народе назывались:

• «Колхоз» — это те, которые использовались для гражданской техники;
• портал и редуктор — отнесены к специализированным мостам для военной техники.

Разница между мостами

Прежде всего, каждый пользователь данного агрегата должен понимать, что специализированные мосты военного назначения имеют специализированную бортовую передачу, которая расположена между полуосей и ступицей в дополнительном картере.

Достоинства военных мостов:

1. клиренс, что на 8 см больше в стандарте;
2. равномерное распределение нагрузки между главной парой и коробкой передач, что увеличивает проходимость автомобиля и обеспечивает его надежность;
3. по размеру зубьев основной пары. В несколько раз превышают норматив;
4. повышенный крутящий момент на малых оборотах двигателя;
5. агрегат не теряет проходимости при приеме дополнительного веса;
6. не слишком чувствителен к маслам, которые заливаются в коробку передач;
7. устойчив к перепадам температур;

Такие преимущества военных мостов положительно сказываются на технике.

Если владельцы УАЗов устанавливают военные мосты на гражданский автомобиль, то возникают негативные ситуации, а именно:

• сложная установка комплектующих;
• более частая регулировка шкворней;
• чрезмерный шум при движении автомобиля;
• Важно правильно подобрать масло;
• своевременно проводить техническое обслуживание.

Это наиболее частые проблемы. Таким образом, перед установкой портальных мостов на «колхозный» автомобиль необходимо сначала подумать, как избежать негативных ситуаций.

Преимущества гражданских мостов:

1. умеренный вес;
2. пониженный расход топлива;
3. в ремонте в зависимости от ценовой категории;
4. отсутствие лишнего шума;
5. комфорт;
6. снижение расхода масла.

Естественно, многие современные автовладельцы, предпочитающие иномарки, утверждают, что перед нами именно этот автомобиль, не приспособленный для передвижения в городских условиях. Однако если вам нужно проехать возле гор, полей или в других нестандартных условиях, то найти лучший вездеход отечественного производства практически невозможно.

Менять или не менять?

Опытные специалисты сервисного центра не рекомендуют владельцам «колхозных» УАЗов использовать военные мосты. Нет необходимости увеличивать денежные затраты на устранение различных неисправностей, которые могут быть вызваны этими изменениями в системе. Иными словами, можно сказать, что специализированные военные мосты отличаются от гражданских тем, что они повышают проходимость и устойчивость машины в различных условиях.Следовательно, если владельцу этого транспортного средства необходимо улучшить характеристики транспортного средства, то в обязательном порядке необходимо заменить гражданские мосты на военные.

УАЗ — внедорожник, который является идеальным транспортным средством для езды в сельской местности, а также в осенне-весенний период. Это связано с тем, что агрегат имеет полный привод. Автомобиль широко используется охотниками, рыбаками и туристами. В случае возникновения различных неисправностей в отношениях данного транспортного средства рекомендуется обращаться к опытным специалистам на СТО, где будет проведен комплексный технический осмотр автомобиля и устранены различные неисправности.

Обзор военного моста УАЗ

Множество вариантов мостов устанавливалось на автомобилях УАЗ разных моделей и в разное время на заводе. Попробуем разобраться …

УАЗ Тимкен мост (гражданский или колхозный)

Это мост разъемного типа, то есть мост, состоящий из двух половин. К этому типу тоже можно отнести (это шестеренка или портал). С завода гражданские мосты устанавливаются на грузовые автомобили УАЗ грузовой гаммы (буханка, бортовая

УАЗ Военные мосты: обзор, описание, виды, особенности и отзывы

Наверняка в продаже встречались автомобили УАЗ, где автовладельцы гордо рассказывали о военных мостах, сделав наценку в несколько тысяч рублей.Эта тема обсуждалась не раз. Одни говорят, что такие автомобили достойны внимания, другие наоборот предпочитают ездить по гражданским мостам. Что они собой представляют и в чем их отличия? Попробуем разобраться.

Сорта

На производстве автомобилей УАЗ используются механизмы двух типов — с одноступенчатой ​​главной, а также с бортовой трансмиссией. Первый задний мост (УАЗ) военный устанавливается на автомобили вагонной компоновки, второй — на грузопассажирскую модель 3151 (то есть «Бобик»). Ведущие механизмы имеют П-образную конструкцию и устанавливаются вместе с карданными валами. Однако установка таких элементов на автомобили вагонной компоновки (типа «головастик») требует значительных технических доработок. Это касается конструкции подвески, сошек, мостов. Также для полноценной работы нужен укороченный до сантиметра приводной вал.

Что касается элементов с боковой передачей, то они имеют отличия в средней части, а именно — меньший дифференциал военного моста.УАЗ с этим механизмом отличается и другим способом установки шестерни главной передачи. Есть несколько отличий. Он устанавливается только на конических роликоподшипниках. УАЗ, военный мост которого считается более надежным, имеет более сложную конструкцию по сравнению с гражданским аналогом. Между ведущей шестерней и кольцом большого подшипника находится регулировочное кольцо, а также проставка и прокладки. Подшипники приводных шестерен зажимаются фланцевой гайкой.

Устройство

Где расположены бортовые редукторы? На автомобилях УАЗ-469, у которых сзади расположены военные мосты, сама шестерня расположена в картерах, где шейки прижимаются к наружным частям обечаек полуосей. Ведущие шестерни установлены на шлицевом конце полуоси между роликом и шарикоподшипником. Последний крепится стопорным кольцом в картере. Между шарикоподшипником и картером главной передачи находится специальный масляный дефлектор. Роликовый механизм закреплен в корпусе двумя болтами. Внутреннее кольцо подшипника крепится к полуоси стопорным кольцом. Ведомая шестерня крепится к фланцу бортовой трансмиссии. На втулке и подшипнике ведомого вала подшипник.Кстати, у последнего левая резьба. Ведомые валы задней боковой шестерни соединены со ступицей колеса шлицевыми фланцами.

Картер трансмиссии отлит вместе с картером поворотного моста. Ведущая шестерня установлена ​​на шлице ведомого кулачка между роликом и шарикоподшипниками (воспринимает осевую нагрузку шарнира).

Особенности

На таких автомобилях, как УАЗ «Буханка», «Фермер», а также на длинных модификациях модели 3151 устанавливаются мосты гражданские (в просторечии «колхоз»).Однако на некоторых «Бобби» установлены военные аналоги. Это новые модели с индексом 316, 3159 и модификация Bars, имеющая увеличенную колею. Но в результате этого решения мосты (УАЗ) здесь не простые военные — они удлиненные, приводные, с модифицированным «чулоком».

В чем разница между военными?

В первую очередь такой мост отличается от гражданского наличием бортовых редукторов. За счет этого дорожный просвет автомобиля увеличен на 8 сантиметров (то есть коробка передач расположена выше штатной).У домашней пары меньше зубов, но они больше. Такая конструкция значительно повышает надежность. Передаточное число тоже другое. На военных мостах — 5,38. Что это значит?

Автомобиль становится более тяжелым, может перевозить тяжелые грузы на себе (или за собой — на прицепе). Однако этот механизм не рассчитан на скорость. Так называемые «колхозные» мосты — более скоростные, чем их военные аналоги. И, конечно же, отличия касаются приводного вала.Если это военные мосты (УАЗ), длина этого элемента короче на 1 сантиметр. Поэтому при замене или ремонте вала необходимо указывать мост, на который он рассчитан. Рекомендуемый размер колес 215 на 90 при диаметре 15 дюймов.

Преимущества

Итак, первый плюс — это клиренс. Он, в отличие от гражданских моделей, 30 сантиметров. «Колхозный» УАЗ имеет клиренс 22 сантиметра. Второй плюс — повышенный крутящий момент. Это огромный плюс, если вы собираетесь возить крупногабаритные грузы или возить прицеп.Из-за большого размера зубов их стирают не так часто, как у гражданских (для основной пары).

Также мосты (УАЗ) военных отличаются более равномерным распределением нагрузки между бортовым и основным шасси. Ну и последнее, чем может похвастаться владелец таких мостов, — это наличие дифференциала повышенного трения. Об этом известно при движении по бездорожью (собственно, для него предназначалась УАЗ). Если машина застряла в грязи только с одной стороны, вы не поскользнетесь, как на гражданских мостах (левое колесо движется, а правое — нет).

Что теряют эти мосты?

Перечислим недостатки этого механизма, из-за которых между «уазоводами» идут споры. Первый недостаток — увеличенный вес. Гражданские мосты легче, а значит, и расход топлива меньше.

Также в их конструкции менее сложные детали, поэтому «колхозник» более ремонтопригоден. А запчасти на «ратника» (та же коробка передач военного моста) найти сложнее.УАЗ с гражданским мостом комфортнее и быстрее ездить. Также из-за использования прямозубых шестерен в военных аналогах работа данной конструкции более шумная. Также на гражданку можно установить пружинную подвеску и дисковые тормоза. Все это невозможно поставить на военные мосты (УАЗ-469). Как ни странно, но на вооружении более простенькие гражданские механизмы. Взять хотя бы масло — у военных мостов точек смазки намного больше.

Обзоры

Некоторые автомобилисты в ответ на утверждение «военные мосты лучше гражданских» согласны лишь на 50 процентов.Что касается увеличенного клиренса, то большого преимущества эти сантиметры не дают. Тем, кому нужно поднять подвеску и установить более «злые» колеса. В результате клиренс можно увеличить в 1,5-2 раза — все зависит от желания и навыков автовладельца. Также водители жалуются на повышенный шум. Все-таки армейские мосты дают о себе знать, даже если машина используется в гражданских целях. А иногда, чтобы добраться до места назначения (охота или рыбалка), нужно несколько часов слушать эту «мелодию».Особенно это заметно на асфальтовом покрытии. Для многих важны поток и динамика — с военными мостами можно просто забыть об этих двух факторах. Отзывы автовладельцев говорят, что машина с трудом набирает скорость больше 60 километров в час, при этом расход топлива увеличивается на 10-15 процентов. Что касается обслуживания, отзывы указывают на проблему утечки масла. Начинается у боковых редукторов. Поэтому совет тем, кто собирается брать УАЗ: немедленно производите замену масла.Об этой, казалось бы, простой операции никто никогда не думал. Люди покупают эту машину и даже не думают, что периодически нужно менять масло в двигателе и коробке передач, не говоря уже о мостах. Конечно, это военная машина и «убить» ее очень сложно, но если 10 лет ездить на одном масле в коробке передач, машина вряд ли отблагодарит вас. Что касается проходимости, отзывы указывают на особую конструкцию военных мостов. Они сделаны в виде лыжи. Поэтому, чтобы застрять на военных мостах, нужно очень постараться.Да и ресурс у них более долговечный, за счет использования других зубов.

Также отзывы указывают на отсутствие замков. На УАЗ-469 нельзя поставить дисковые тормоза. Военные мосты их «не переваривают». Но, наряду с этим, возможна установка колес более 30 дюймов. Если используются гражданские мосты, необходимо усилить шарниры равных угловых скоростей, полуоси и главную пару.

О проблеме расхода и не только глазами автовладельцев

По поводу шума: судя по отзывам, это очень субъективное мнение.Кто-то ругает военные мосты за шум, а кому-то это неважно — «по-прежнему шумели». Что касается расхода топлива — при правильно настроенной системе впуска такой УАЗ будет потреблять максимум на 1,5 литра больше своего гражданского собрата. Кроме того, некоторые автовладельцы отметили отсутствие запчастей, так как военные мосты не производились уже несколько десятилетий. Если удастся что-то найти, то только на разборке, и не факт, что найденное будет в хорошем состоянии.С другой стороны, мост — это не «расходник», как фильтр, резина и масло. А покупать шестеренки и другие запчасти, ему приходится далеко не каждый день.

Внедорожный элемент

Если у вас приоритет оффлайн, однозначно лучше установить военный мост.

Но если вы часто ездите по обычному асфальтовому покрытию, гражданские для таких целей однозначно выбирают. Ведь не зря на воинствующего Бобби наводят колхозные мосты.В городе в приоритете комфорт и динамика.

Заключение

Таким образом, тип моста определяется дальнейшим предназначением машины — она ​​будет просто ездить на охоту и рыбалку, либо подготовиться к полноценному бездорожью. Но стоит отметить, что даже гражданский УАЗ на «стоковой» резине способен преодолевать брод. Но в повседневной эксплуатации такая возможность не стоит: даже на гражданских мостах есть «военные отголоски» — рамная конструкция, жесткая рессорная подвеска.

Итак, мы выяснили, как устроены мосты (УАЗ) военных, в чем их преимущества и недостатки по сравнению с гражданскими. Как видите, нужно изначально знать, с какой целью он будет использоваться.

Передний военный мост УАЗ. Колесные редукторы УАЗ для военных и гражданских мостов

Внедорожник УАЗ Патриот создан для преодоления различных условий бездорожья. Но когда появляется цель преодолеть сложное бездорожье, а также бездорожье и холмистую местность, то для этого требуется установка портальных мостов.Эти устройства известны давно, но набирают популярность совсем недавно, когда появились претенденты на тестирование портальных мостов. Одним из таких претендентов является внедорожник UAZ Patriot, поэтому сегодня мы уделим внимание назначению продукции, особенностям и некоторым моделям.

Портальные мосты зародились во время войны, когда перед конструкторами стояла задача повысить проходимость техники. Задача была непростой, но выполнимой. Были изобретены портальные оси, в которых ось моста размещается выше оси колеса.Это явление было достигнуто за счет установки в мосту специальной коробки передач с шестернями. Портальными — их стали называть из-за пространственной несущей конструкции.

Эта конструкция используется любителями преодоления бездорожья, которые с каждым годом становятся все более популярными. И теперь в гонках участвуют не только устаревшие УАЗ Буханка или Нива, но и современные УАЗ Патриот, Шевроле Нива и др. Благодаря такой конструкции увеличивается клиренс на внедорожнике УАЗ Патриот, что является основной функцией таких агрегатов.За счет использования в конструкции нескольких коробок передач снижается нагрузка на систему трансмиссии, не вызывая ее быстрого износа.

Внутреннее устройство коробки передач

Если вы читаете этот материал, значит, в вашей голове появилась идея тюнинговать внедорожник UAZ Patriot путем установки портального блока. В чем плюсы и минусы замены стандартных мостов на портальные?

1. В первую очередь наличие коробки передач с шестернями приведет к снижению скорости автомобиля примерно до 20%.
2. Теперь внедорожник будет ускоряться втрое дольше, благодаря той же конструкции коробки передач.
3. Пониженная управляемость автомобиля.

Но вместе с минусами получаем обратно пропорциональные плюсы:

1. Улучшены геометрические характеристики, а значит лучше баланс при движении по равнинам, неровностям и т.д.
2. Повышенные тяговые характеристики.

Но если учесть, что основной задачей конструкторов было обеспечить автомобили повышенной проходимости, не делая упор на скорость, то можно сказать, что они справились с поставленной задачей.Поэтому, если вы собираетесь в горы на внедорожнике УАЗ Патриот, то без таких устройств не обойтись.

На самом деле портальные мосты устанавливают только те автомобилисты, которые не боятся рисковать своей жизнью или своим автомобилем.

Характеристики товара

Установка портальных агрегатов обеспечивает не только улучшение проходимости, но и увеличение дорожного просвета, что очень важно для преодоления различных агрессивных препятствий.Подняв оси над землей, появляется возможность устанавливать колеса большего диаметра, что также важно для преодоления препятствий на дороге.

Из-за наличия коробки передач в оси передача разгрузочная. Участие в соревнованиях по преодолению препятствий позволит вам добиться победных результатов. Ведь у конкурентов с обычными мостами нет шансов преодолеть агрессивное бездорожье. В быту наличие такого устройства не очень востребовано, если только вы не живете в степной или лесостепной зоне, где каждый день приходится ездить на внедорожнике UAZ Patriot по лесам и холмам.Таким образом, можно сказать, что портальные мосты необходимы, когда вы устали от ежедневных пробуксовок в бродах.

Рассмотрим некоторые варианты портальных агрегатов для внедорожника УАЗ Патриот.

Военные мосты

В годы войны внедорожник УАЗ Буханка был популярным автомобилем, который фактически получил свою первую военную версию. Сегодня все чаще владельцы внедорожников UAZ Patriot прибегают к установке подобной продукции за свой счет. Военные мосты отличаются относительно невысокой стоимостью, простотой конструкции и, что самое главное, прочностью.Ведь в военное время главное, чтобы продукт не развалился на ходу. Поэтому изделия военного назначения популярны и по сей день, поскольку они достаточно надежны и практичны.

Но тут появляется новая загвоздка, ведь сейчас военные мосты достать практически невозможно. Новые воинские части уже давно не производятся на заводах, поэтому вы можете найти их в рекламе. Конечно, приобретение уже бывшего в употреблении устройства крайне рискованно, потому что нет гарантии, что продукция военного назначения будет служить.давно … Если не учитывать то, что они были сделаны на удивление хорошо.

Если военные мосты приходят в негодность, то их ремонт становится невозможным. Поэтому, если они выйдут из строя, вам просто нужно будет установить более современную версию … Следовательно, решать, стоит ли стремиться устанавливать военные конструкции на УАЗ Патриот, решать вам, но только в конце концов вам все равно придется остановимся на современных, как их еще называют, колхозных вариантах.

Мосты от внедорожника УАЗ Барс

Портальные мосты от внедорожника Барс на УАЗ Патриот — военные аналоги, но только с удлиненной колеей.Колея конструкции Барс увеличена на 155 мм по сравнению с военными аналогами, а также рассчитана на пружинные типы подвесок.

Внешний вид автомобиля с продукцией Барс

Если возникла необходимость в установке портальных агрегатов, то рекомендуется делать выбор не в пользу военных, а в пользу конструкций Барс, которые отлично проявляют себя при проезде по агрессивному бездорожью . Для установки «Штанги» вместо штатной потребуется замена кардана, также изменится крепление амортизаторов.С мостом Bars вы можете установить колеса до 37-го размера, в то время как стандартный продукт имеет шины 29,5 дюйма.

Конечно же, эксплуатация популярного российского внедорожника УАЗ Патриот на Барах продольных мостов на городских дорогах не предполагается, так как мы уже говорили, что скоростные характеристики автомобиля значительно снижаются. А вот передвижение за городом, на полигонах, в степи или горах — все это под силу внедорожнику с продольными мостами Барс.

Конечно, военные мосты и балки — не единственные модели для внедорожника, известны и зарубежные аналоги, такие как:

• Pinzgauer, производства Германии;
• Unimog, популярный у Nivas;
• Tibus, самая популярная продукция для всех видов внедорожников.

Бортовая передача TIBUS

Преимущество последнего варианта в том, что при установке такого агрегата скорость автомобиля практически не снижается. Кроме того, поддерживается работоспособность систем aBS, если они доступны на Patrick.Поэтому при наличии средств можно установить зарубежный аналог, но стоит ли? Барс Барс, в отличие от военных, можно найти в сервисных центрах УАЗа. Монтаж изделий осуществляется самостоятельно при наличии ямы в гараже и набора инструментов.

Подводя итоги, следует отметить, что портальные мосты Барс — самые популярные агрегаты, показывающие отличные результаты в соревнованиях.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Есть много вопросов, на которые нет однозначного ответа.Кто быстрее в Формуле 1 — Мерседес или Феррари, какая машина лучше по проходимости — УАЗ или Нива, какие мосты на Уазе лучше — военные или гражданские. Список таких вопросов можно продолжать и продолжать, у каждого из мнений будут свои оппоненты и сторонники, у каждого из них есть аргументы, причем небезосновательные, в поддержку своей точки зрения. В этой статье мы выделим все преимущества установки военных мостов на Уазе, сравним их с колхозными мостами и рассмотрим ценники.

Предыстория о мостах

Правда, как всегда, кроется в деталях, и их можно трактовать по-разному. Знаменитый вездеход ГАЗ 69 честно прослужил много лет, но ветераны рано или поздно уходят на пенсию. Итак, пора подготовить для него смену. Решить проблему предстояло коллективу разработчиков Ульяновского автозавода. Недостаточно было назвать стоящую перед ними задачу трудной, но в любом случае ее необходимо было решить.

Проблема заключалась в противоречивых, а иногда и в взаимоисключающих требованиях главного заказчика — Минобороны.Военным была нужна легкая, динамичная машина с отличной проходимостью, способная двигаться вместе с танковой колонной, но дешевая, простая и технологичная. При этом народному хозяйству требовалась собственная машина, лишь немного уступающая требованиям военных, что неудивительно, учитывая существующие в стране направления вместо дорог.

Решение нашлось, и надо признать — элегантное и красивое. Созданы мосты двух типов:

Гражданские, их еще называют, рядовые или колхозные;
-военный, или иными словами снаряжение, портал, воины.

В чем разница?

В обычных или колхозных мостах крутящий момент через дифференциал и полуоси передается непосредственно на ступицы колес. А вот у воинов есть дополнительный картер между полуосей и ступицей, где находится главная передача.

Преимущества этого решения:

Клиренс увеличен на восемь (по некоторым данным на шесть) сантиметров по сравнению с обычными мостами;
— повышенный крутящий момент при движении по грязи на низких оборотах;
— высокая надежность за счет равномерного распределения между главной передачей и главной парой результирующей нагрузки.

Раз уж мы коснулись заслуг воинов, надо сказать и о колхозниках:

Меньший вес, что делает езду более комфортной;
-простой и дешевый ремонт, меньше затрат (финансовых и трудовых) на обслуживание;
-Возможна установка серийных самоблокирующихся дифференциалов;
— пониженный уровень шума;
— меньший расход бензина;
-сниженный уровень шума при движении;
-лучшая управляемость автомобиля.

Действительно ли нужны военные мосты или колхозов за глаза хватает?

Вопрос чисто риторический. Тот, кто ездит по городу, никогда не выберет УАЗ. Этот автомобиль настолько специфичен, что нельзя не говорить о таком концепте, как уазомобиль. Его предназначение — передвижение по непроходимым местам и в составе колонны, даже танковой, поэтому по некоторым возможностям его нужно считать почти равным танку. Поэтому смотреть на такую ​​машину нужно именно с этой точки зрения. Хотя можно на танке в магазин прокатиться.

А если серьезно, то не зря появились военные мосты.Они незаменимы в конкретной ситуации — при езде по разбитой трассе и по грязи. В таких условиях любой дополнительный дорожный просвет может помочь избежать прогрева лопатой и домкратом, но его отсутствие сделает эту процедуру неизбежной. Солдаты выглядят так:

Кроме того, не стоит забывать о повышенном крутящем моменте на колесах, который иногда также может оказать существенную помощь в условиях бездорожья. Правда, все это отнюдь не бесплатно. Не касаясь удорожания военных мостов, здесь, как говорится, найти приемлемый по цене вариант вполне возможно, необходимо затронуть и другие вопросы.

Установка воинов приводит к повышенному расходу бензина, хотя и не смертельному — на полтора литра. Ну и дополнительные расходы на обслуживание. Хотя для настоящего джипера это не может служить объективной причиной отказа от лишнего шанса проехать там, где остановились другие. Поэтому спорить о том, хороши или плохи военные мосты, вполне допустимо, можно порекомендовать вместо них самоблоки, можно поискать другие причины, чтобы обойтись без них, но факт повышенного дорожного просвета и оспорить никто не будет. повышенный крутящий момент.

Думаю, это видео убедит многих в том, что правят зубчатые оси (хотя резина ВЛ-30 тоже зверь):

Ну и конечно скорость — она ​​заметно упадет, по трассе больше 90 км / ч ехать будет сложно. Но УАЗ не для гонок и предназначен)) Его задача — доставить своего хозяина с друзьями в самые крутые места рыбалки и охоты, ведь, как известно, где совсем нет людей, там просто рай для рыбаков. , охотники и грибники.Вы сами понимаете, что добраться туда смогут только подготовленные автомобили и военные мосты на Уазе, что сделает его еще более приспособленным для покорения бездорожья. Ведь недаром часто можно увидеть рекламу типа «купи уаз на военных мостах». Потому что УАЗка на них действительно круче и это факт.

И одного этого достаточно, чтобы получить дополнительный шанс выйти победителем из того противостояния автомобиля и мастерства водителя на бездорожье, которое может понять настоящий джип, который хоть раз испытал на себе ощущения, возникающие после проезжая по дороге, по сравнению с которой танковый полигон будет похож на трассу Формулы-1.

Мосты

Military на УАЗе отличаются от обычных использованием дополнительных бортовых передач, позволяющих увеличить крутящий момент, передаваемый на колеса. Их использование позволяет дать автомобилю дополнительные возможности при движении по бездорожью, за что они заслуженно пользуются популярностью у джиперов.

Сколько стоит это удовольствие?

Ценник, мягко говоря, очень серьезный — если брать новые, производства «Барс» (отличные, кстати, мосты российского производства), то покупка полной новой комплектации (перед и зад. ) обойдется в 140000 руб.Плюс установка обойдется в приличную сумму. Они отличаются от обычных более широкой колеей (1600 мм), а также тем, что передняя ось проходит под рессорами. Как отмечают в народе, по таким мостам будет комфортнее ездить.

Поэтому лучше сразу искать машину на вояках, так как на авито объявлений хоть отбавляй. Там же можно найти просто мосты за 30-50к рублей, здесь действительно нужно посмотреть состояние, можно по более дешевой цене, в отличном состоянии с консервации, а может быть дороже, ржавая.Все равно при установке их нужно будет настроить, перебрать. По работе — за установку 1 моста ценник 5-7 тысяч рублей.

Редукторы колесные для установки на мосты УАЗ: гражданские (Spicer, Timken), военные (КПП).

На этот внедорожник выполнено большинство заказов, что дало возможность проработать дизайн и если в последнее время были изменения, то они больше связаны с простотой обслуживания. Также появились новые модели KR с косозубыми передачами, для постройки внедорожников, предполагающих большие расстояния. Маркировка КП с косозубой передачей содержит буквы KZ. Установка наших компакт-дисков не составит труда и не потребует высококвалифицированного обслуживания, так как при установке компакт-диски не нужно делить пополам, что обеспечивает их гарантию. Все компакт-диски нашего производства содержат узел для подключения центрального насоса.

KR с цилиндрическими шестернями для мостов УАЗ — Timken, Spicer (модели KR — 2014):

КР-2,13х2: занижение 2,13, клиренс + 130мм., Диски под колеса Д-15 и выше.Рекомендуется для колес до 1300 мм. Предложение для автомобиля повышенной проходимости, на шинах низкого давления.

КР-2,6х2: занижение 2,6, клиренс + 136мм., Для колес Д-16 и выше. Рекомендуется для колес до 1500 мм. Предложение для внедорожников, с шинами низкого давления, больших размеров или для грузовиков с шинами 1300 мм.

Все компакт-диски оснащены узлом для подключения центральной помпы. Общее опускание моста вместе с KR рассчитывается путем умножения передаточного числа (понижения) KR на GP центральной коробки передач. Пример — KR 2,6 x GP 4,6 = общая просадка 11,9

KR с цилиндрическими шестернями (модели 2014 г.):

КР-2,13х2: занижение 2,13, клиренс + 130мм., Для колес Д-15 и выше. Рекомендуется для колес до 37 дюймов. Общее снижение 5.9.

КР-2,6х2: занижение 2,6, клиренс + 136мм., Для колес Д-16 и выше. Рекомендуется для колес до 43 дюймов. Общее снижение 7.2.

KR с косозубой шестерней (модели с 2016 г., ревизия 2018 г.):

КР-2х1кз: опускание 2, клиренс + 125мм, для колес Д-16 и выше.Рекомендуется для колес до 34 дюймов. Суммарное понижение моста составляет 5,54, что близко к стандартному понижению (стандартное 5,37).

КР-2.27х1кз: занижение 2.27, клиренс + 125мм, для колесных дисков Д-16 и выше. Рекомендуется для колес до 37 дюймов (940 мм). Общее опускание моста 6.28.

КР-2.45x1kz: занижение 2,45, клиренс + 125мм, для колес Д-16 и выше. Рекомендуется для колес до 39 дюймов (990 мм). Общее понижение моста 6.78.

КР-2. 63x1kz: понижающий 2.63, клиренс + 130мм, для колес Д-16 и выше. Рекомендуется для колес до 43 дюймов (1100 мм). Общее понижение моста 7.28.

КР-2,8х1кз: заниженная 2,8, клиренс + 135мм, для колес Д-17 и выше. Рекомендуется для колес до 45 дюймов (1150 мм). Общее понижение моста составляет 7,75.

КР-3х1кз: заниженная 3, клиренс + 140мм, для колес от Д-18 и выше. Рекомендуется для колес — до 1250 мм. Полное опускание оси 8.31.

КР-3,2х1кз: занижение 3,2, клиренс + 145мм, для колесных дисков от Д-20 и выше.Рекомендуется для колес — до 1300 мм. Общее опускание оси 8,86.

КР с косозубыми передачами, на зубчатых (армейских) мостах, предпочтительнее для скоростной эксплуатации, с большим пробегом. Сам KR по нагрузкам выдерживает большие колеса, на других мостах, например Spicer, работают с шинами более 50 дюймов, наши рекомендации основаны на расчете, надежно работает вся трансмиссия.

Все компакт-диски оснащены узлом для подключения центральной помпы. Эти оси имеют наибольший зазор из-за размера центрального картера коробки передач.На этих мостах выиграно два чемпионата Сибири, не говоря уже о призовых местах отдельно.

Продукция поставляется под заказ, срок исполнения 2-3 месяца, возможна оплата в три платежа, гарантия.

Также у нас Вы можете приобрести расширители арок фирмы FENDERS (ранее Lapter) по ценам производителя.

Подготовка мостов УАЗ зубчатые (военные) мосты к установке КР ООО «ВОиН 4х4».Отрезать опору внешнего подшипника ведущей шестерни, установить сальник вместо штатного подшипника ведущей шестерни.

Наверняка в продаже вы встречали автомобили УАЗ, где автовладельцы гордо рассказывали о военных мостах, сделав наценку в несколько тысяч рублей. Эта тема обсуждалась не раз. Одни говорят, что такие автомобили достойны внимания, а другие наоборот предпочитают ездить по гражданским мостам. Что они собой представляют и в чем их отличия? Попробуем разобраться.

Разновидности

На автомобилях УАЗ используются механизмы двух типов — с одноступенчатой ​​главной передачей, а также с главной передачей. Первый задний мост (УАЗ) военный устанавливается на автомобили вагонной компоновки, второй — на грузопассажирскую модель 3151 (иными словами «Бобик»). Ведущие механизмы имеют П-образную конструкцию и устанавливаются вместе с карданными валами … Однако установка таких элементов на вагоны каретной конструкции (типа «головастик») требует значительных технических доработок.Это касается конструкции подвески, тяги сошек, мостов. Также для полноценной работы потребуется укороченный на сантиметр карданный вал.

Что касается элементов с бортовой передачей, то они имеют отличия в средней части, а именно меньший дифференциал военного моста. УАЗ с таким механизмом отличается и другим способом установки главной передачи. Есть несколько отличий. Он устанавливается только на конических роликоподшипниках. УАЗ, военный мост которого считается более прочным, имеет более сложную конструкцию по сравнению с его гражданским аналогом. Между ведущей шестерней и большим кольцом подшипника находится регулировочное кольцо, а также распорная втулка и проставки. Подшипники шестерни зажаты фланцевой гайкой.

Устройство моста

Где находятся бортовые передачи? На автомобилях УАЗ-469, военные мосты которых расположены в задней части, сама трансмиссия расположена в картерах, где шейки прижимаются к наружным частям картеров полуосей. Шестерни установлены на шлицевом конце полуоси между роликом и шарикоподшипниками.Последний крепится стопорным кольцом в картере. Между шарикоподшипником и картером главной передачи находится специальный масляный дефлектор. Роликовый механизм закреплен в корпусе двумя болтами. Внутреннее кольцо подшипника крепится к полуось с помощью стопорного кольца. Ведомая шестерня прикреплена к фланцу главной передачи. Ведомый вал опирается на втулку и подшипник. Кстати, у последнего левая резьба. Ведомые валы задней главной передачи соединены со ступицей колеса шлицевыми фланцами.

Картер трансмиссии отлит с картером поворотного моста. Приводная шестерня установлена ​​на шлице ведомого кулачка между роликовыми и шариковыми подшипниками (воспринимает осевые нагрузки шарнира).

Характеристики:

На таких автомобилях, как УАЗ «Буханка», «Фермер», а также на длинных модификациях модели 3151 устанавливаются гражданские мосты (в простонародье «колхоз»). Однако некоторые «бобики» оснащены военными аналогами. Это новые модели с индексом 316, 3159 и модификация Барс, которая отличается увеличенной колеей.Но в результате этого решения военные мосты (УАЗ) здесь не простые — они удлиненные, приводные, с модифицированным «чулком».

Чем отличаются военные мосты от колхозных мостов?

В первую очередь такой мост отличается от гражданского наличием бортовых передач. Благодаря этому дорожный просвет автомобиля увеличивается на 8 сантиметров (то есть коробка передач расположена выше штатной). Основная пара отличается меньшим количеством зубов, но при этом крупнее.Такая конструкция значительно повышает надежность. Передаточное число военных мостов 5,38 (= 2,77 * 1,94 — передаточные числа соответственно главной и главной передач) — более «тяговитые», но менее «скоростные», чем у обычных мостов.

На подъемах машина становится более тяговитой, она способна легко переносить тяжелые грузы на себе (или на прицепе). Однако этот механизм не рассчитан на скорость. Так называемые «колхозные» мосты быстрее военных.И, конечно же, отличия касаются карданного вала. Если это военные мосты (УАЗ), длина этого элемента короче на 1 сантиметр. Поэтому при замене или ремонте вала необходимо указывать мост, на который он рассчитан. Рекомендуемый размер колес 215 х 90 при диаметре 15 дюймов.

Достоинства военного моста УАЗ

Итак, первый плюс — это клиренс. Он, в отличие от гражданских моделей, 30 сантиметров. «Колхозные» УАЗы имеют клиренс 22 сантиметра.Второй плюс — повышенный крутящий момент. Это огромный плюс, если вы собираетесь перевозить крупногабаритные грузы или тащить с собой прицеп. Из-за большого размера зубов они стираются не так часто, как у гражданских (относится к основной паре). Также военные мосты (УАЗ) отличаются более равномерным распределением нагрузки между бортовой и главной трансмиссией. Ну и последнее, чем может похвастаться владелец таких мостов, — это наличие дифференциала повышенного трения. Об этом узнают при движении по бездорожью (на самом деле УАЗ предназначался для него).Если машина застряла в грязи только с одной стороны, у вас не будет пробуксовки, как на гражданских мостах (левое колесо движется, а правое — нет).

Минусы военного моста

Перечислим недостатки этого механизма, из-за которых возникают споры между «уазоводами». Первый недостаток — увеличенный вес. Гражданские мосты легче, а значит, и расход топлива ниже. Также в их конструкции меньше сложных деталей, поэтому «колхозница» более ремонтопригодна.А запчасти на «ратника» найти сложнее (та же коробка передач военного моста). УАЗ с гражданским мостом ездить комфортнее и скоростнее. Также из-за использования прямозубых шестерен в военных аналогах работа такой конструкции более шумная. Также на гражданских можно установить пружинную подвеску и дисковые тормоза. Все это невозможно поставить на военные мосты (в том числе и на УАЗ-469). Как ни странно, но гражданские механизмы более неприхотливы в обслуживании. Взять, к примеру, масло — у военных мостов гораздо больше точек смазки.

Отзывы владельцев

Некоторые автомобилисты в ответ на утверждение «военные мосты лучше гражданских» соглашаются только на 50 процентов. Что касается увеличенного дорожного просвета, то эти сантиметры не дают большого преимущества. Тем, кому нужно, приподнимите подвеску и установите более «злые» колеса. В результате клиренс можно увеличить в 1,5-2 раза — все зависит от желания и навыков автовладельца. Водители также жалуются на повышенный шум. Все-таки армейские мосты дают о себе знать, даже если машина используется в гражданских целях.А иногда, чтобы добраться до места назначения (охота или рыбалка), эту «мелодию» приходится слушать несколько часов. Особенно это заметно на асфальтовых покрытиях. Для многих важны поток и динамика — с военными мостами можно просто забыть об этих двух факторах. Отзывы автовладельцев говорят о том, что машина с трудом набирает скорость больше 60 километров в час, при этом расход топлива увеличивается на 10-15 процентов. Что касается обслуживания, отзывы указывают на проблему утечки масла. Начинается на конечных передачах.Поэтому совет тем, кто собирается брать УАЗ: немедленно меняйте масло. Об этой, казалось бы, простой операции никто никогда не задумывался. Люди покупают эту машину и даже не задумываются о том, что периодически необходимо менять масло в двигателе и коробке передач, не говоря уже о мостах. Конечно, это боевая машина и ее очень сложно «убить», но если вы будете кататься 10 лет на одном масле в коробке передач, машина вряд ли скажет вам спасибо. Что касается проходимости, отзывы отмечают особую конструкцию военных мостов.Они сделаны в виде лыжи. Поэтому, чтобы застрять на военных мостах, нужно очень постараться. И они более долговечны по ресурсам за счет использования других зубов. Также отзывы отмечают отсутствие замков. На УАЗ-469 нельзя поставить дисковые тормоза. Военные мосты их «не переваривают». Но, наряду с этим, возможна установка колес более 30 дюймов. При использовании гражданских мостов необходимо усилить шарниры равных угловых скоростей, полуоси и главную пару.

О проблеме расхода и не только глазами автовладельцев

Касаемо шума: судя по отзывам, это очень субъективное мнение.Кто-то ругает военные мосты за шумность, а для кого-то это не имеет значения — «как раньше шумели, так и сейчас». Что касается расхода топлива — при правильно отрегулированной системе впуска такой УАЗ будет потреблять максимум на 1,5 литра больше своего гражданского аналога. Кроме того, некоторые автовладельцы отмечают отсутствие запчастей, поскольку военные мосты не производятся уже несколько десятилетий. Если можно что-то найти, то только разберутся, и не факт, что найденное будет в хорошем состоянии… С другой стороны, мост не такой «расходник» как фильтр, резина и масло. И вам не нужно каждый день покупать шестеренки и другие запчасти.

Off road

Если ваш приоритет — оффоруд, однозначно лучше поставить военный мост. Но если вы часто ездите по обычному асфальту, гражданские лица для таких целей однозначно выбираются. Не зря на всех милицейских «бобиках» устанавливают «колхозные» мосты. В городских условиях комфорт и динамика являются приоритетом. Заключение Таким образом, тип моста определяется дальнейшим предназначением автомобиля — он просто пойдет на охоту и рыбалку или подготовит к полноценному бездорожью.Но стоит отметить, что даже гражданский УАЗ на «стоковых» шинах способен преодолевать брод. Но не стоит использовать эту возможность ежедневно: даже на гражданских мостах чувствуется «военное эхо» — рамная конструкция, жесткая рессорная подвеска. Итак, мы выяснили, как устроены военные мосты (УАЗ), в чем их преимущества и недостатки по сравнению с гражданскими. Как видите, нужно изначально знать, для каких целей он будет использоваться.

Цена

Ценник, мягко говоря, очень серьезный — если брать новые производства Барса (отличные, кстати, мосты российского производства), то покупка полного нового комплекта (перед и зад. ) обойдется в 140000 руб.Плюс установка обойдется в приличную сумму. От обычных они отличаются более широкой колеей (1600 мм), а также тем, что передняя ось проходит под рессорами. Как отмечают в народе, по таким мостам будет мягче и комфортнее ездить. Поэтому лучше сразу искать машину на вояках, так как на авито объявлений хоть отбавляй. Там же можно найти просто мосты по 30-50к рублей, здесь действительно нужно посмотреть состояние, можно взять подешевле, в отличном состоянии с консервации, а можно подороже, ржавые.Все равно при установке их нужно будет настроить, перебрать. По работе — за установку 1 моста ценник 5-7 тысяч рублей.

Схема (устройство) военного моста

Ведущие мосты с бортовыми передачами. Средняя часть ведущих мостов с бортовыми передачами отличается от описанных выше осей меньшими размерами дифференциала и консольной установкой ведущей шестерни главного привода на двух конических роликоподшипниках 5 и 7 (рис. 1). Рисунок: один задний мост автомобиля УАЗ-3151 1 — крышка картера 2 — подшипник дифференциала 3, 13 и 49 — регулировочные шайбы 4 и 23 — уплотнительные прокладки; 5 и 7 подшипники ведущей шестерни, 6 — регулировочное кольцо, 8 и 42 — манжеты, 9 — фланец. 10 — гайка, 11 — грязеотражатель. 12 — опорная шайба, 14 — распорная втулка, 15 — кольцо регулировки положения ведущей шестерни, 16 — ведущая шестерня, 17 — сателлит, 18 и 57 — полуоси; 19 — корпус главной передачи; 20 и 29 — масляные дефлекторы, 21 — шарикоподшипник, 22 и 26 — стопорные кольца, 24 — крышка корпуса главной передачи, 25 — роликовый подшипник, 27 — тормозной щит, 28 — тормозной барабан, 30 — колесный болт, 31 — цапфа, 32 — подшипник ступицы, 33 — прокладка, 34 — стопорная шайба, 35 — фланец привода, 36 — гайка и контргайка подшипников ступицы, 37 — упорная шайба подшипника, 38 — втулка; 39 — ведомый вал главной передачи, 40 — упорные кольца подшипников, 41 — прокладки; 43 — подшипник ведомого вала, 44 — ведомая шестерня главной передачи, 45 — стопорная гайка подшипника ведомого вала, 46 и 50 — заглушки сливных отверстий, 47 — шестерня главной передачи, 48 и 56 — сателлитные коробки, 51 — блок-картер, 52 — полуоси. шайба шестерни вала, 53 — шестерня полуоси, 54 — ось сателлитов, 55 — ведомая шестерня главной передачи Между концом ведущей шестерни и внутренним кольцом большого подшипника установлено регулировочное кольцо 15 ведущей шестерни, а между внутренними кольцами подшипников установлены распорная втулка 14, регулировочное кольцо 6 и регулировочные шайбы 13. Подшипники ведущей шестерни затянуты фланцевой гайкой 10. Конечные передачи заднего ведущего моста расположены в картерах, которые прижаты шейками к внешним концам кожухов полуосей и закреплены электрическими заклепками. . Ведущая шестерня 47 установлена ​​на шлицевом конце полуоси 48 между шариковыми 21 и роликовыми 25 подшипниками. Шариковый подшипник закреплен стопорным кольцом 22 в корпусе главной передачи. Масляный дефлектор 20 расположен между картером и шарикоподшипником.Роликовый подшипник установлен в съемном корпусе, который крепится к сливу картера двумя болтами. Внутреннее кольцо роликоподшипника закреплено на полуоси стопорным кольцом 26. Ведомая шестерня 44 главной передачи центрируется на буртике ведомого вала 39 и привинчена к его фланцу. Ведомый вал опирается на втулку 38 и роликовый подшипник 43, который закреплен на валу гайкой 45, которая после затягивания в канавке вала выбивается. Ведомые валы правосторонних приводов и гайки крепления подшипников имеют левую резьбу. Чтобы отличить гайки с левой резьбой, они имеют кольцевую канавку, а ведомые валы имеют диаметр глухого отверстия. 3 мм на конце вала. Со ступицами колес ведомые валы задних бортовых передач соединены шлицевыми фланцами 35. Главные передачи переднего ведущего моста УАЗ расположены в шкворнях (рис. 2, осевая схема) Рисунок: 2 Поворотный палец передней оси автомобиля УАЗ-3151 1 — резиновая манжета в металлическом кожухе, 2 — шарикоподшипник, 3 — шарнир постоянной скорости, 4 — прокладки, 5 — масленка, 6 — шкворень, 7 — король подушечка пальца, 8 — корпус шарнирного пальца, 9 — втулка шкворня, 10 — шарикоподшипник, 11 — вал главной передачи, 12 — ступица, 13 — воздушный фланец, 14 — сцепление, 15 — фиксирующая шариковая пружина, 16 — защитный колпачок, 17 — болт сцепления, 18 — цапфа, 19 — стопорная гайка, 20 — опорная шайба, 21 — ведущая шестерня, 22 — стопорный штифт, 23 — упорная шайба, 24 — буртик, 25 — опорная шайба, 26 — кожух полуоси, 27 — болт ограничения поворота, 28 — ограничитель поворота колеса, 29 — рычаг оси поворота, I. .. III, а — то же, что на рис. 112 Корпуса главной передачи отлиты за одно целое с шарнирными корпусами. Ведущая шестерня установлена ​​на шлицах ведомого кулака шарнира между шариковыми и роликоподшипниками и закреплена вместе с роликоподшипником гайкой 19, которая после затяжки просверливается в канавке вала. Шарикоподшипник установлен в корпусе шейки в обойме с наружным буртиком, воспринимающим осевые нагрузки шарнира через подшипник. На внешних концах ведомых валов передних бортовых передач устанавливаются устройства, позволяющие при необходимости соединять или разъединять валы со ступицами передних колес.

УАЗ на военных мостах (видео)

Автомобиль УАЗ-3741 («Буханка» или «Таблетка») непривередлив к дорожному покрытию — поедет туда, где нужно, а не где можно. В этом во многом заслуга переднего ведущего моста, который всегда приходит на помощь — об этом агрегате, его типах, устройстве и правилах эксплуатации читайте в этой статье.

Устройство шасси и трансмиссии УАЗ-3741

Уже первый автомобиль Ульяновского автозавода — знаменитый ГАЗ-69 — имел колесную формулу 4х4, обладал фантастической проходимостью и был крайне неприхотлив. И по сей день концепция «народного внедорожника», заложенная в легендарный «Козлик», остается актуальной и воплощена во всех современных моделях УАЗ. Полный привод предусмотрен и в автомобиле УАЗ-3741 (до 1985 года — УАЗ-452), который больше известен под названием «Буханка» (что отражает его характерную форму) или «Таблетка» (из-за частого использования в качестве машин скорой помощи. и машины скорой помощи в армии).

Основу шасси УАЗ-3741 составляют два ведущих моста с классической зависимой подвеской на полуэллиптических рессорах и гидроамортизаторами.Причем только в этой модели пружины имеют 13 листов (в других моделях листов меньше), а на передней и задней подвеске пружины взаимозаменяемые.

Трансмиссия автомобиля имеет довольно простое устройство; Он также построен по традиционной схеме без каких-либо особенностей. Коробка передач содержит 4-ступенчатую механическую коробку передач (классическая МКПП), которая работает в паре с двухступенчатой ​​раздаточной коробкой (имеет повышающую и понижающую передачи) — за счет наличия «раздаточной коробки» количество возможных передач удваивается, что значительно увеличивает возможности трансмиссии.Крутящий момент от раздаточной коробки с помощью двух карданных валов передается на передний и задний ведущие мосты. В ведущих мостах момент делится на два потока и направляется на колеса, обеспечивая их вращение.

Отдельно скажем о назначении и устройстве переднего ведущего моста автомобилей семейства УАЗ-3741.

Российский внедорожник UAZ Patriot прибывает в Америку под именем Bremach Taos 2022

The Guardian

Активисты в честь Джорджа Флойда проведут серию мероприятий в Миннеаполисе. Отметьте год со дня убийства Флойда Год спустя, как убийство Джорджа Флойда изменило мир Демонстрант держит плакат в честь Джорджа Флойда в Миннеаполисе, Миннесота.Фото: Керем Юджел / AFP / Getty Images Активисты в городе Миннеаполис должны были начать несколько дней в воскресенье, чтобы ознаменовать жизнь Джорджа Флойда и отметить первую годовщину его убийства. Программа, организованная Мемориальным фондом Джорджа Флойда, некоммерческой организацией, основанной младшей сестрой Флойда Бриджетт Флойд, начнется в воскресенье вечером с марша под руководством лидера гражданских прав преподобного Эла Шарптона и адвоката по гражданским правам Бенджамина Крампа. Мероприятия также будут включать в себя ряд круглых столов с участием активистов и членов семей других американцев, убитых полицией, в том числе Гвен Карр, матери Эрика Гарнера, убитого полицией Нью-Йорка в 2015 году, и Кэти и Обри Райт, полицейских. родители Даунт Райт, убитого полицией в пригороде Миннеаполиса в прошлом месяце.В мае прошлого года бывший офицер из Миннеаполиса Дерек Човен поместил Флойда в роковую сковороду колена к шее. Инцидент был заснят на видео рядом прохожих и вызвал шок по всему миру. В прошлом месяце Шовен был осужден за убийство второй степени и два других тяжких преступления, и ему грозит до 40 лет лишения свободы. Трое других офицеров, причастных к задержанию, ожидают суда. Во вторник, в первую годовщину смерти Флойда, Джо Байден встретится с семьей Флойда в Белом доме, поскольку в Конгрессе продолжаются переговоры по закону о реформе полиции.Фонд также проведет мероприятие «Праздник жизни» в парке в центре Миннеаполиса. «Мы будем прославлять жизнь и наследие Джорджа Флойда через чернокожую культуру, искусство, историю и поддержку местного бизнеса», — заявили организаторы, добавив, что здесь будут выступления ряда местных артистов и артистов, удостоенных награды «Грэмми». В пятницу фонд предоставил стипендию в размере 25 000 долларов Государственному университету Фейетвилля, исторически сложившемуся колледжу для черных в Северной Каролине. Бриджит Флойд представила чек университету и сказала: «Вот в чем все дело — штампы поколений.Нам нужно позаботиться о детях наших детей. Вот для чего я здесь. В своем обращении к Конгрессу в прошлом месяце президент сказал, что хочет, чтобы к вторнику у себя на столе был внесен важный закон о реформе полиции, но переговоры еще далеки от решения. Одним из нескольких каменных моментов в законопроекте, который уже был принят Палатой представителей демократов, является вопрос об отмене квалифицированного иммунитета, который защищает полицейских от личного судебного иска со стороны потерпевших и их семей за предполагаемые нарушения гражданских прав.Хотя прекращение или ограничение квалифицированного иммунитета в основном рассматривается как обязательное условие для сторонников реформы полиции, профсоюзы полиции категорически против этого. «Меня беспокоит, и я уже сообщил об этом в Белый дом, что мы пришли с беззубым законопроектом, чтобы уложиться в жесткие сроки», — сказал в интервью «Политико» Шарптон, президент Национальной сети действий. «Я предпочитаю опоздать на счет с зубами, чем на беззубый счет вовремя». Согласно данным, предоставленным Associated Press Национальной конференцией законодательных собраний штатов, после убийства Флойда по меньшей мере 17 штатов, включая Миннесоту, приняли законы, запрещающие или ограничивающие использование удушающих захватов и фиксаторов шеи сотрудниками полиции.До этого только в двух штатах, Теннесси и Иллинойс, были запрещены такие методы задержания полицией. Большинство запретов, введенных за последний год, находятся в государствах, политически контролируемых демократами. Ассошиэйтед Пресс предоставило информацию для этого отчета

Дорожная очистка УАЗа от военных мостов. Варва на УАЗ

Путешествие на внедорожниках Марка УАЗ Давно стала популярной. И не зря! Такие поездки дают возможность самостоятельно выбирать маршрут, скорость движения и время остановки, а также существенно экономят семейный бюджет.

Ульяновские автомобили имеют массу преимуществ перед конкурентами, среди которых можно выделить:

• Вместимость. У всех внедорожников УАЗ просторный салон и багажник, в котором удачно можно разместить все необходимое.
• Возможность самостоятельного ремонта и простота покупки запчастей. Путешествуя по России, вы всегда найдете магазин, где продаются запчасти для ремонта вашего автомобиля. Любая автомастерская с радостью встретит вас, а ремонт вашего боевого УАЗа не заставит себя долго ждать.
• Проходимость. Внедорожники УАЗ славятся своей проходимостью, которая становится еще больше при замене колхозного моста на Мост (Спайс можно заменить на редукторные мосты от УАЗ БАРС).

Поездка на Алтай на УАЗе с зубчатыми мостами, док-станцией

Преимущества военного моста для дальних путешествий

Среди достоинств внедорожников можно выделить:

• Увеличенный клиренс. Он делает машину более проходимой, у него становится менее ужасные ямы и неровности.
• Проходимость. Внедорожник легко преодолевает препятствия, любые углы становятся «по плечу». Даже когда в яме в яме одно колесо, проблем с выездом из машины не возникнет.

Моменты подготовительные УАЗ

Перед поездкой не забудьте пройти технический осмотр автомобиля. Профессионалы смогут определить слабые места и доработать недостатки. При желании устранить поломки можно самостоятельно.

Для дальнего путешествия обязательно подготовьте аварийный комплект, возможные запчасти (комплект деталей для замены ступичного подшипника и грибка, желательно взять усиленный грибок).

Техническая подготовка автомобиля УАЗ

Для путешествия на машине с военными мостами стоит задуматься о возможных трудностях трассы и преодолении бездорожья. К подобным сюрпризам лучше готовиться заранее.

Для спокойного путешествия стоит обратить внимание на такие детали как:

1. Бампер . Решите, что вам будет лучше: Установка, защищающая штатный бампер. Большинство автомобилей УАЗ в заводской комплектации оснащены пластиковыми бамперами.Они очень хрупкие и при небольшом столкновении могут быть повреждены. Это может быть как маленькая царапина, так и большая трещина или церковь. Замена штатной версии на улучшенную избавит от подобных проблем, но утяжелит автомобиль и снизит его маневренность.
2. Колеса . При продаже заводской модели внедорожника комплектуются колесами 31 диаметра. Размер подходит только для езды по городским дорогам, а внешний вид машины не красят. Для езды по сложным трассам и возможности пересечения водных преград стоит обратить внимание на диаметр колес несколько больше (36-38).
3. Шноркель . Такое устройство сделает безопасное преодоление глубоководных препятствий. Защищает двигатель автомобиля от воды и грязи. Воздухозаборник представляет собой трубу, идущую вдоль кузова автомобиля до верхней части лобового стекла.
4. Подвеска . При необходимости преодоления серьезных препятствий рекомендуется обратить внимание на подвеску. Укрепив ее спину, вы увеличите возможности внедорожника по перевозке грузов. Можно дополнительно установить пружины и заменить амортизаторы на усиленные модели.
5. Блокировка дифференциала . Путешествуя по пересеченной местности на внедорожнике, иногда приходится преодолевать сложные препятствия. Для облегчения этого процесса можно дополнительно установить на задний мост блок автоматического переключения, а на передний независимый (принудительная блокировка). Это увеличит шансы подняться на крутой спуск и справиться с пробуксовкой одного колеса.
6. Люстра дополнительного освещения . Ночные поездки, а также остановки в лесу требуют хорошего освещения.Но при этом не забудьте рассчитать мощность генератора с емкостью аккумулятора.
7. Лебедка Восстановление при попадании в яму или трясину. Вы можете выбрать как модель с железным тросом, так и тканевую (синтетика, кевлар). Синтетика конечно намного лучше, проще.
8. Багажник и лестница на крышу Увеличивают вместимость автомобиля, а также дают возможность перевозить крупногабаритные грузы (лодки, велосипеды, запчасти). Приятным бонусом станет возможность установить тент возле машины, чтобы расслабиться в тени.

Возможные изменения в салоне УАЗ

Для длительной поездки на автомобиле с военным мостом требуется не только улучшение внешнего вида транспортного средства, на него стоит обратить внимание и сделать его более комфортным для передвижения, учитывая не очень высокую скорость на трассе. перегонка. Более комфортной поездкой станет при смене следующих реквизитов:

1. Тонированные стекла сделают поездку на дальние расстояния намного приятнее.
2. Если вы планируете поездку в местность с суровым холодным климатом, то стоит позаботиться об установке дополнительного отопителя.
3. Штурман облегчит поездку и возьмет на себя все обязанности штурмана.
4. Спальное место. Если вы планируете спать в машине, не забудьте.

Вместо дошкольного

Таким образом, путешествие на внедорожнике может стать намного приятнее и комфортнее, если вдумчиво и серьезно подойти к вопросу тюнинга автомобиля УАЗ. Даже небольшие модификации могут избавить вас от массы проблем. Весь представленный ассортимент есть в интернет-магазине СПЕЦТЕННИГАЗ.РФ

За все годы выпуска ему пришлось сменить несколько названий: УАЗ-469, УАЗ-3151, УАЗ-Хантер … А сколько модификаций и спецпредложений было создано за все эти годы! При этом суть этого автомобиля никогда не менялась — именно то, как мы его знаем, знали наших отцов и даже дедов … и тем интереснее взглянуть на некоторые малоизвестные факты биографии легендарного УАЗа. .

Как все начиналось

Начало упоминания истории этого автомобиля в разных источниках называется по-разному — его можно считать с момента начала производства, и от господа, и с момента окончания испытаний или проектирования… Рискну сказать, что история — это история создания — этот автомобиль начинается еще в 1956 году, хотя автомобиль, который тогда начали проектировать на УАЗе, не имел даже отдаленного сходства с конечным продуктом.

Начало легендарной Уау положили … автомобиль-амфибия. В 1956 году ГАЗ-69 и ГАЗ-69, произведенные на Ульяновском автомобильном заводе, получили заказ Минобороны — разработать плавающий джип. Такие армейские машины в те годы в мире были «трендом», и советские военные ранили прежде всего главного стратегического противника — США.

УАЗ 460.

Новый советский джип, помимо характеристик плавучести, должен иметь ширину 400 мм для прохождения через колею бака, а также полностью независимую подвеску и грузоподъемность, рассчитанную на 7 пассажиров или 800 кг.

В то время отдел главного конструктора (ОГК) на УАЗе был загружен разработкой семейства УАЗ-450 и его последователя — УАЗ-452,. Тем не менее, работа над новым армейским джипом закипела, но вскоре требования военных были дополнены: на внедорожник нужно было устанавливать нестандартную эффективную пушку — такое вооружение начали ставить американцы на свою легкую технику.И неважно, что в США таким образом вооружены сухопутные джипы (надо «догонять и перегнать»), а уже частично проектируемая советская амфибия имеет приборную компоновку, и при установке орудий пороховые газы будут взорваны. прямо в моторный отсек.

УАЗ 471.

Для инженерного государства УАЗ он, собственно, и должен начинать все работы первым, двигая вперед силовой агрегат. Удивительно, но именно это обстоятельство помогло появиться легендарному УАЗику, который мы знаем сейчас.Более того, после смены компоновки произошло следующее: Минобороны сняло требование по плавучести машины, переведя УАЗ на тему армейских сухопутных машин, и вопрос с нестандартным орудием исчез из потребности экономики.

Тем не менее были требования к независимой подвеске и клиренсу 400 мм, возможности перевозки до 7 человек или 800 кг груза. Причем кузов автомобиля должен быть унифицированным для перевозки грузов и людей, тогда как предыдущий армейский джип имел две модификации — трехдверный грузовой ГАЗ-69 и пятидверный пассажирский ГАЗ-69А.А что с клиренсом? Нетривиальная способность нового джипа идти по танковой колее заставила разработчиков искать совершенно нестандартные решения.

УАЗ 469.

Легендарные «военные» мосты

Отталкивается, однако, от уже накопленного. В 1960 году было собрано два прототипа — один из них получил обозначение УАЗ-460 и имел ходовую часть от «буханки» УАЗ-450 с зависимой подвеской. Второй, получивший название УАЗ-470, имел уже независимую торсионную подвеску, унаследованную от ранее разработанной амфибии.

УАЗ 469б

Первая версия военных не устраивала — требуемого значения клиренса таким способом не достигалось, и на ТТН такая машина была по большей части повторением ГАЗ-69. Заказчик настоял на втором варианте с независимой торсионной подвеской (поперечные рычаги плюс продольное торсион) и колесными коробками передач — эта машина показала поистине беспрецедентные результаты на бездорожье.

УАЗ 469.

Однако и здесь были чувствительные минусы. Во-первых, заявленный клиренс автомобиля предусматривался только в ненагруженном состоянии, а когда тело брали на борт, кузов был очень чувствительным. Во-вторых, при независимой подвеске, что означает, что требовалось отдельное производство новой трансмиссии, в которое заказчик не собирался вкладывать средства. И в-третьих, изучение зарубежных аналогов выявило и другие недостатки конструкции: разработчики американского Ford M151 не смогли добиться желаемого баланса, а на восточногерманском Sachsenring P3 получили от знаменитого Horch во время сравнительных испытаний переднюю подвеску на левая сторона была полностью разрушена после контакта с обрезной трубой, просто лежащей на земле.

УАЗ 469.

Так как же добиться «незаметности» и дешевизны, характерной для армейского джипа, при сохранении высокого дорожного просвета? Было решено сделать шаг назад, применив зависимую мостовую схему подвески, оставив ключи редукторов в конструкции. То есть пожертвовать плавностью хода, но дать высокую цифру по клиренсу. Но тут показали подводные камни: расчеты показали, что такая машина просто умела бы ездить на такой машине.

УАЗ 469Б для скорой помощи

Общепринятые в то время редукторы с внешним зацеплением позволили уменьшить размер картера главной передачи (ГП) на 100 мм, потому что функция увеличения крутящего момента теперь частично передается на колесные редукторы, и дает увеличение просвета на еще 100 мм за счет центра самих шестерен в самих редукторах.

Получается точно такие же 400 мм от дороги до Carter GP даже с небольшим запасом, но… изгибающий момент в этом случае будет просто выдергивать массивные П-образные перемычки из точек крепления. И это только Polbie: сама машина будет иметь слишком высокий центр тяжести и соответственно склонность к опрокидыванию. Выяснилось, что машина больше 320 мм при заданных габаритах не может ничего иметь.

УАЗ 469б

Чтобы довести подвеску до этих значений (а другого варианта не осталось) было найдено остроумное решение: в колесных редукторах перейти от внешнего зацепления к более компактному внутреннему, когда одна шестерня расположена внутри другой. Таким образом, расстояние между центрами роз составляет всего 60 мм вместо 100 мм.Да, клиренс получается всего 320 мм, но такая машина будет устойчивой и надежной. В итоге Минобороны одобрило именно этот вариант, и будущее показало, что компромисс был полностью верен.

УАЗ 469б

Окончательно схема подвески была утверждена 1 ноября 1960 года, а в 1961 году был собран первый образец внедорожника, получивший название УАЗ-469. Автомобиль унаследовал элементную базу от второй итерации «буханки» УАЗ-452: раму, контролируемый 75-сильный двигатель, также устанавливаемый на новую «Волгу» ГАЗ-21, и 4-ступенчатую коробку передач.Передний привод проектировался отключаемым, распределительная коробка-демультипликатор находилась в одном корпусе с КПП, что выгодно отличало новый джип от ГАЗ-69, где карданная передача между узлами создавала большую часть шума и вибраций. Дополняют идеологию шасси новые мосты с коробками передач внутреннего зацепления. Те самые!

Интересно, что параллельно с этим появился еще один, хотя внешне очень похожий прототип, УАЗ-471, имевший несущий кузов (!), Независимую подвеску без колесных редукторов и перспективный 4-цилиндровый V-образный мотор.Двигатель был одобрен, но в серию не пошел, и в целом окончательный выбор военных был сделан в пользу проверенной рамной рамной архитектуры.

УАЗ 469б

Дизайн, конкуренты и долгий путь на конвейере

И только после этого началось, собственно, рождение конструкции УАЗ-469, которая сейчас известна всем. Проектированием в то время это не называлось, были инженеры и их разновидность — строители по кузову.В каноническом виде облик УАЗа сформировался к 1961 году. Именно тогда были собраны автомобили с закругленным с боков капотом, как бы прикрывающим фары, слегка надутыми передними крыльями и характерными дверными проемами сзади.

В 1961 году такую ​​машину (правда, со «старым» индексом УАЗ-460) в стильной двухцветной оранжево-белой расцветке даже показали на EDPH — а где, вся военная тайна просыпается ?! Ведь несколько лет назад этим проектом занималась целая пара сотрудников, которые сидели в офисе за решетчатой ​​дверью, закрытой на замок с табличкой «Лесозаготовка, звонят сотрудники!».

УАЗ 469Б на Эльбрусе

В том же 1961 году УАЗ прошел сравнительные испытания с внедорожниками НАТО. Центральная Азия, Памир, Каспийское море и обратно по Волге были маршрутом бега. Отдельной строкой были прописаны испытания на Танковом Полигоне НИИ-21. Очевидцы утверждают, что все испытания закончились полной иммобилизацией конкурентов. Среди побежденных, а затем и впоследствии неизменно был легендарный Land Rover Defender. «Деф» утонул в Индонезии, застрял на полигоне НИИи-21, и со склона Эльбрус катился не на колесах, а Кубарем! .. Со слов УАЗа получается, что наш «четыреста шестьдесят девятый» сломал мачту «англичанина» по голове. Однако, как это часто бывает, у поклонников Land Rover наверняка пройдут другие сравнительные тесты. 🙂

В последующие годы немного уточнили пропорции корпуса, нашли оптимальное решение по конфигурации решетки радиатора … Кстати, в ходе этих работ оказался неожиданный «побочный продукт»: Так родилась эмблема УАЗ — самое большое, что мы видим на ульяновских джипах по сей день.Помимо прочего, была разработана модификация машины без колесных редукторов, получившая название УАЗ-469Б (буква означала «беспрецедентный»). Благодаря этому обстоятельству Уазики в народе впоследствии будут разделены на автомобили с «колхозными» и «военными» мостами. Но внедрение машины в серию увели не перечисленные работы.

УАЗ 469.

По одной из версий, в те годы Минпром направлял средства в основном на запуск и «звезду» новых заводов — сначала ВАЗ, потом КАМАЗ, а остальные финансировались по остаточному принципу.По другой версии, Путь УАЗ-469 осложнил нехватку новых двигателей на конвейере. Как бы то ни было, а предварительно отобранные экземпляры были собраны только в 1971 году, серийные автомобили с внешними мостами появились в декабре 1972 года, а колесо с колесными редукторами, которое было базовым и разрабатывалось первым, появилось в серии, как ни странно. через полгода — летом 1973 г.

Чем УАЗ лучше «газона»?

Распределение по конвейеру было таким: 20% всех выпущенных машин пришлось на «военные» мосты, 80% — на «колхозные».Изначально изначально закладывалось деление по варианту кузова — после сборки на днище нижней части кузова, один кузов предполагалось оснастить тентовым ходом, а остальные представляли собой жесткую «ступенчатую кровь» в качестве крыши. . Но УАЗ-469 во всех случаях был «заточен» для перевозки и грузов, а пассажиров — на 175 мм длиннее, чем ГАЗ-69А при ширине базы 80 мм, и, будучи на 35 мм шире и на 57 мм выше предшественника, УАЗ позволял обойтись одним «универсальным» вариантом. В салоне может находиться 5 пассажиров, а в заднем отсеке — еще два человека на складных «креслах» и / или багаже.

УАЗ 469б

Да, кузов на заслуженной «лужайке» в трехдверной версии позволял разместить на одного человека больше, но общая грузоподъемность нового УАЗа оказалась на разной высоте — на тесте машина потихоньку взяла верх. борт два и 600 кг груза (или 7 человек и 100 кг) и тянут. Это прицеп ГАЗ-407 с балластом 850 кг. Система питания была такой же, как и на «газоне» — от двух топливных баков, правда, расход за сотню километров уменьшился примерно на 2 литра.

Более мощный двигатель, просторный салон, улучшенная эргономика, повышенное удобство посадки, откидной борт, служивший продолжением кузова при транспортировке лонгетов и более высокая технологичность производства … Конечно, недостатки преемник «газон» не был обделен — например, коррозионная стойкость кузова была не слишком высокой, а переднее стекло не высовывалось, что затрудняло съемку — как мы помним, основное предназначение этой машины была армия.Но совокупность всех качеств позволила назвать УАЗ-469 автомобилем нового поколения. И поэтому его ждал большой успех.

УАЗ 469б

Автомобиль экспортировался в 80 стран мира (а в СССР в частные руки до перестройки продавался только за особые заслуги) и пользовался большой популярностью не только в странах третьего мира, но и в Европе. В Италии предприимчивые братья Мархорелли создали свою версию УАЗа, на которой в 1978 году выиграли чемпионат Country Country, что способствовало экспортным продажам и имиджу УАЗа в целом.В СССР заводская команда УАЗа 12 раз занимала первое место по автокроссу, а в 1974 году «колхозный» УАЗ-469б покорил Эльбрус, преодолев высоту 4200 метров … Кроме того, машина участвовала в сахарных милях. пустыни (1975 г.) и Каракумы (1979 г.).

Команда молодости

Самый спорный вопрос в истории УАЗ-469 — «кто его создал». Дело в том, что имя одного человека здесь не работает, и отчасти это связано со спецификой ОГК УАЗ тех лет.В конце 50-х Ульяновский автозавод пережил свое второе рождение, и инженерному составу пришлось создать более новый, для чего было отправлено несколько опытных специалистов с газа, на которых было несколько десятков вчерашних хадисовцев, Мами, Горького и Волгоградских Политехов, а также а также другие технические вузы страны.

УАЗ 469б

Всего в команде было около 80 человек, каждый был занят своим узким сегментом работы и часто переходил начальством с проекта на проект (именно из-за этого, кстати, так сложно собирать информацию о создавая конкретную модель УАЗа тех лет).Однако коллектив собрал талантливых и эффективно работал, полностью обходя без бюрократического красного эшелона и жесткой иерархии (которой не было ни до, ни после!), В течение десятка лет создавая, по сути, Наследие УАЗа, которое Заводчане будут использоваться в ближайшие полвека, и одним случаем УАЗ-469 здесь, поверьте, не ограничится. Тем не менее, несколько ключевых фигур в судьбе УАЗ-469 можно выделить и нужное.

На момент разработки прототипа главным конструктором УАЗа был Петр Иванович Мумутукин, с него все и началось.Доделал и спроектировал первые прототипы Лев Адриананович Старший, впоследствии ставший главным конструктором завода. Те самые мосты с колесными редукторами, которые служили на стадии проектирования основным камнем преткновения, разрабатывал Георгий Константинович Мирзовьев, в будущем главный конструктор Волжского автозавода. А дизайн автомобиля разрабатывал близкий друг Мирзоевой — конструктор Альберт Михайлович Рахманов, который впоследствии возглавил конструкторский центр УАЗА, а затем работал под «творческим руководством» Юлии Георгиевич Борзовой, ведущего конструктора по кузовам.

УАЗ 469б

Сделали свои сотрудники и конструкторы автофургона УАЗ-452 Е.В. Варченко, Л.А. Стандерс, М. Цыганов, С. ТУРИНА, ведь именно «буханка» стала для УАЗ-469 «донором» агрегатов. Кроме того, идейным вдохновителем Изепа во многих источниках называют Ивана Алексеевича Давыдова, родившего самую первую «буханку» УАЗ-450. В 1992 году в 1972 году модель принял Петр Иванович Жуков, занявший пост главного конструктора.Производство финансировалось Мавтопромом, которым руководил Александр Михайлович Тарасов, а последний «товар» по этой продукции, как гласит легенда, дал Леонид Ильич Брежнев, на который УАЗ был приспособлен прототипом как автомобиль для охоты. ..

Модернизация

В армии, спорте и сельском хозяйстве УАЗ очень скоро стал незаменимым помощником. Но со временем он потребовал модернизации под ужесточение требований безопасности, экологии и эргономики. Появился вариант с цельнометаллической крышей, мощность двигателя сначала подняли до 80 л.с.В армейской версии (система охлаждения стала закрытой), потом заменили мотор на 90-сильный на всех модификациях. Подвеска силового агрегата стала более мягкой, коробка передач пятиступенчатая, раздаточный — мелкомодульный и малошумный.

УАЗ-315195 «Охотник». Образец Preioned, 2002

Вместо рычажных амортизаторов появились гидравлические телескопические, мосты заменены на надежные неразрезные, подвеска в части упругого элемента эволюционировала сначала из простой пружины в пружинную, а потом и вовсе стала пружинной.Модернизировали освещение, сделали лобовое стекло сплошным, дворники перенесли на его нижнюю часть. В конструкции введены вакуумный усилитель и гидравлическое колесо сцепления, в салоне появились более современные подвесные педали, удобные сиденья и эффективный обогреватель …

В 1985 году модель переименовали в новый стандарт — военный джип стал называться УАЗ-3151 (ранее — УАЗ-469), гражданские модификации УАЗ-31512 (УАЗ-469Б) получили версию с цельнометаллической крышей. индекс УАЗ-31514, длиннобазный — УАЗ-3153.Активная фаза модернизации длилась до начала 1990-х годов, после чего автомобиль был сосредоточен на других разработках — на не слишком удачном УАЗ-3160 «Сиксир» и последовавшем за ним «Патриот», вполне жизнеспособном УАЗе. Кстати, основой этих разработок была все та же «четыреста шестьдесят девятая».

Окончательная версия. Быть или не быть?

В начале 2014 года было объявлено, что жить на конвейере «Хантера» осталось около года — его уход намечен на 2015 год.Однако весной 2014 года появились сообщения о том, что перед окончательным расставанием с моделью завод выпустит ограниченную прощальную серию повышенной комфортности и проходимости, а также с дизайном, дополненным лаконичными, но заметными штрихами. Как удалось выяснить, такая версия действительно планируется, но сам Ульяновский автозавод к теме относится косвенно, а разработка машины ведется с привлечением инженерной компании со стороны.

Полный перечень нововведений в конструкции этого автомобиля выглядит не более впечатляюще, чем все, что происходило с УАЗ-469 и его модификациями при серийном производстве: климатическая система российского бренда «Мороз» (эта же компания разработала кондиционеры для LADA 4х4), полностью опускающиеся передние окна (раньше можно было сдвинуть только стекло), полностью новая панель приборов, улучшенные уплотнители кузова, люстра с фейдерами на крыше, принудительная блокировка переднего моста ( разработан на УАЗ) и внушительных внедорожных колес размерностью 245/75 R16 (Вероятная марка — Kumho Mud Terrain).

В какой стадии находится проект UAZ HUNTER LIMITED EDITION? Будут ли реальные фотографии этой машины и старта ее продаж? Какие разработчики держатся в секрете? Следите за публикациями!

УАЗ 469.

В жизни каждого мужчины уже поздно для того периода, когда пара белых кедов уступает лакированным туфлям, пачка Парламента — портрет из дорогих пород дерева и безудержные вечеринки в компании «Овломовый плотин» — уютные вечера в любимой семье компании.Именно тогда приходит осознание полной никчемности таких модных, но непрактичных спортивных состязаний и кабриолетов. Идеалы автомобилестроения, казавшиеся ранее непонятными, приобретают совершенно иные, монументальные черты.

Автомобиль, как и Whisky The Ten No. 01 от независимого Bottler La Maison, должен быть стойким и крепким, а также обладать «приятным дымком» в аромате. Поэтому ваш выбор пал на один из самых «выносливых» внедорожников нашей планеты, успевший заработать звание «Почетный ветеран» — УАЗ 469.Впрочем, стать обычным владельцем может любая простенькая «469-я», кроме сельхозтехники или кузнеца. Вам нужно что-то особенное, ведущее современную маленькую ловушку в азарт — УАЗ, приехавший с военного склада (консервация).

За поиском такого атрибута, необходимого каждому настоящему джентльмену, мы отправились в мастерскую «Военный автомобиль». Разберемся подробно, как выбрать и купить бывший когда-то военный УАЗ и что означает эта странная фраза — «с консервацией».

Расскажите, как появилась идея внедрения бывших военных машин?

Имея собственную кузовную мастерскую, мы захотели приобрести и построить особенный УАЗ. «Запустив» весь Интернет вдоль и поперек, мы выделили несколько объявлений о продаже российских внедорожников «с консервацией» или военным хранилищем. Интерес Рос, наши знания в этой сфере росли быстрее, чем новые связи и контакты. Итак, закупив первую партию автомобилей, мы полностью перешли к их подготовке, восстановлению и реализации, «отложив» кузовные работы на потом.Набравшись опыта поиска и ремонта таких автомобилей со всей России, мы начали продавать действительно качественные автомобили в идеальном состоянии и с полным комплектом документов.

Как проходит поиск авто?

Сразу оговорюсь, военных секретов мы не раскрываем (смеется). Однако я совершенно точно предполагаю, что машины «приходят» к нам не из армии, так как, во-первых, армейские машины не имеют документов, а, во-вторых, их состояние оставляет желать лучшего.

В каком состоянии автомобили попадают к вам?

Есть несколько групп хранения военных автомобилей:

• 1-я группа хранения. Подразумевает круглогодичное нахождение автомобиля в отапливаемом боксе с полным соблюдением технологии «консервации»;
• 2-я группа хранения. Круглогодичное нахождение оборудования в неотапливаемом боксе;
• 3-я группа хранения. Круглогодичное уличное хранение;
• 4-я группа хранения. Это стоянка некогда сломанной техники, которая со временем превращается в металлолом.

Ранняя редкость — автомобили 1-й складской группы. Это самые ценные экземпляры, достать которые крайне сложно. Большинство представленных у нас автомобилей относятся ко 2-й группе хранения.

По прибытии каждый автомобиль подвергается тщательному осмотру, проводится замена масел в «мостах», «разводке», двигателе и коробке передач, а также реставрация кузова и покраска для возвращения ему подлинного абсолютного вида. новый автомобиль соответствует показаниям его одометра.

Какие автомобили вы можете купить у вас?

• УАЗ 469;
• УАЗ 3151;
• УАЗ 452;
• УАЗ 3303;
• ЗИЛ 131;
• Газ 66.

Возможен поиск и продажа любой военной техники под заказ, а также ее дальнейшая переделка под нужды конкретного клиента.

Хочу «УАЗик с консервацией». Как мне его купить?

Для этого вам достаточно позвонить нам или написать личное сообщение в Instagram.Всегда есть большой выбор машин. Стоит отметить, что каждый из них имеет полный комплект документов и при необходимости может быть оформлен и вывезен за границу. Итак, несколько внедорожников уже прошли растаможку и доставлены покупателям в Германию и даже Китай.

Расскажите о самих машинах, чем они отличаются от «гражданских» версий?

Автомобили «Военные» отличаются актуальной окраской, трендом брезента, а также «военными мостиками». Есть много споров о том, какие мосты лучше.Однако отмечу, что есть одинаково хорошие машины как с «военными», так и с «гражданскими мостами».

В основном УАЗ приобретают для «покатушек» бездорожья. Однако особо ценные экземпляры УАЗ 469 приобретаются в частных коллекциях.

Сколько стоит приобретение «УАЗика с консервацией»?

• УАЗ 3151 — 230 000 — 300 000 рублей;
• УАЗ 469 — Каждый экземпляр уникален;
• УАЗ 3303 — 180 000 — 270 000 руб.

Что еще я могу узнать от вас интересного?

На данный момент мы занимаемся новым для себя направлением — реставрацией и продажей ретро-автомобилей.Сейчас в нашей мастерской идет реставрация газ 69 и газ М-20 «Победа». При проведении работ используются только оригинальные запчасти для сохранения подлинности машин.

«Техника»

Внедорожник, индекс износа 3151, представляет собой полноприводный грузопассажирский автомобиль, впервые показанный Ульяновским автозаводом в 1985 году вместе с моделью 31512. Первые версии этих моделей, замененные ранее (с 1972 года) до 1985 г.) УАЗ 469Б и 469, Под капотом которых располагались двигатели УМВ-451М, мощностью 75 л.с., были получены индексы 3151-01 и 31512.Новые внедорожники оснащались двигателем УМЗ-414 мощностью 80 л.с. Обе модели имели 4-дверный металлический кузов с мягким съемным тентом и задним откидным бортом.

Более поздние версии внедорожников оснащались двигателями UMW-417 мощностью 90 л.с. Отличительной особенностью Модели 3151 от 31512 было наличие в ведущих мостах колесных редукторов, экранированного электрооборудования и предпускового подогревателя двигателя. Производство автомобиля УАЗ 3151 было завершено в октябре 2003 года.

На сегодняшний день УАЗ-3151 — единственный внедорожник, состоящий на службе в ВС РФ.

Есть несколько армейских модификаций автомобиля:

• вагон общего назначения;
• командно-штабная машина;
• автомобиль радиационной и химической разведки.

По вопросам приобретения военной машины «с консервацией» обращаться в Military Car.
Фотограф: Никита Костынин

Военный УАЗ-469.
Год выпуска: с 1970 г.
Пробег: №
Состояние: Отличное, на ходу (с хранения) Актуальное фото
Условия хранения: Гараж и улица
Мосты: «Военные»
Документы: ПТС На складе
Наличие: Ожидается
Цена: по согласованию

Оперативная сводка наличия опубликована в социальных сетях:

Для получения консультации запишитесь на техосмотр или купите УАЗ-469 Отправьте заявку с сайта или по электронной почте. Специалисты свяжутся с вами при наличии

Фото УАЗ-469

Описание УАЗ-469

Разработка УАЗ началась во второй половине 1950-х годов.Растущей армии Советского Союза требовалось универсальное транспортное средство с колесной формулой 4х4, которое можно было использовать на любой местности, от степей Казахстана до заснеженной Сибири. Автомобиль УАЗ-469. Предполагалось, что он станет преемником ГАЗ-69, военного автомобиля, очень похожего на американский Уиллис, а его корни уходят в годы Второй мировой войны.

Первый прототип УАЗ-460 был похож на Land Rover, который только начал покорять дикие просторы бывших британских колоний.

Благополучный, армейский вездеход УАЗ-469, выдержавший испытания в суровых условиях Заполярья и Средней Азии, продолжает эксплуатироваться в различных сферах военной и гражданской во многих странах мира.

В 60-е годы XXT был поставлен вопрос о разработке нового армейского грузопассажирского внедорожника. Первый выпуск автомобилей был осуществлен в декабре 1972 года, они были больше, тяжелее и мощнее предыдущей модели — УАЗ-69.

УАЗ-469 создавался с нуля, внешний вид получился оригинальным, а конструктив достаточно надежным.Перед разработчиками стояла задача создать надежный, долговечный утилитарный автомобиль, не делая упор на удобство и эргономичность.

ДВС на УАЗ-469. Устанавливается от ГАЗ-21 Волга, 2,4 л., Мощностью 75 л.с. Максимально развиваемая скорость по дорожному покрытию до 120 км / ч, топливо и бензин марки АИ-72 или АИ-76. Расход в смешанном режиме около 16 литров на 100 км пути. ППС четырехступенчатый механический с синхронизаторами на 3 и 4 скорости. Автомобиль имеет полный привод, двухстороннюю распределительную коробку, армейские мосты с пониженными редукторами, увеличивающими клиренс до 300 мм.Масса без груза 1600 кг, при полной загрузке до 2500 кг.

Автомобиль с четырехдверным кузовом имеет откидной задний борт, при сложенных задних сиденьях в багажник загружается до 700 кг. Лобовое стекло может упасть на капот, тент складывается, а верхние части дверей снимаются, обеспечивая маскировку на земле и меньшие габариты при пересадке авиатранспортом.

Отсутствие скоростных характеристик и суровости управления, суровый салон и отсутствие эргономики забывает бездорожье, где проходимость автомобиля как трактор.

Выпуск был прекращен в 1985 году.

Характеристики УАЗ-469 с консервацией

Потребность в вездеходах в России в ближайшие десятилетия вряд ли снизится, поэтому выпуск в нашей стране не слишком большой. дорогие внедорожники, рассчитанные на широкий круг автомобилистов, живущих на дорогах, скорее всего, будут и дальше — ведь спрос всегда стимулирует предложение.

Среди таких отечественных полноприводных автомобилей по-прежнему популярны и недавно обновленная старушка «Нива» ВА3-21213, и ее нежный соперник Шевроле Нива, и, конечно, давний дружный друг не только жителей России, но и Также во многих других странах УАЗ 469-й супертяжелый (некоторое время — УАЗ-3151) получил прозвище «Козлик».

С началом Великой Отечественной войны многие московские предприятия были эвакуированы на Восток. Среди них был Сталинский автомобильный завод — ЗИС.

В августе 1941 года в Ульяновске на берегу Волги началось строительство сборочных цехов ЗИС, и к июлю 1942 года сборка ТЭМ грузовиков ЗИС-5 составляла от 20 до 30 автомобилей в сутки.

С 1945 года завод начал собирать «полуфабрикаты» газ-а-а, а затем и газ-мм, параллельно осваивая производство узлов и агрегатов для этих машин.А с 1950 года началась серьезная работа по технической подготовке автомобильного завода к выпуску нового армейского полноприводного автомобиля ГАЗ-69 / ГАЗ-69А, спроектированного и освоенного в производстве на Горьковском автозаводе. Первые серийные вездеходы сошли со сборочного цеха УАЗ в 1956 году.

Предполагалось, что «шестьдесят девятый» будет выпускаться заводом не менее 15 лет, но в КБ УАЗа под руководством Петр Мумутукин практически сразу занялся разработкой армейского внедорожника будущего.

Новый автомобиль предполагалось оснастить 70-сильным верхним электоральным двигателем рабочим объемом 2,445 л, трехступенчатой ​​коробкой передач, колесными редукторами и зависимой рессорной подвеской. При проектировании предпочтение отдавалось геометрическим параметрам, обеспечивающим поперечный зазор, колеса большого диаметра, а также значительные углы въезда и съезда, но при этом иногда забывали о гибкости работы двигателя, оптимальный рисунок покрышки и тяговые параметры трансмиссии.

Первый опытный образец новой машины продемонстрировали представители Минобороны осенью 1960 года. Вездеход был принят заказчиком, в целом, положительно, но клиренс не был признан достаточным. Самым радикальным средством его увеличения стали колесные коробки передач, позволившие увеличить дорожный просвет с 220 до 300 мм. При этом предполагалось, что гражданские модификации машины будут выпускаться без колесных редукторов.

В 1961 году начались испытания армейского и гражданского вариантов нового внедорожника, в ходе которых вездеходы прошли через Среднюю Азию на Памир, затем вышли на Каспий и по Волге вернулись в Ульяновск. Далее, в соответствии с наблюдениями за испытаниями, были внесены изменения в конструкцию машин, и только в 1964 году джипы прошли государственные испытания.

Серийное производство автомобилей, получивших индексы УАЗ-469 и УАЗ-469Б, началось только в 1972 году. Интересно, что в Китае, куда была передана документация на производство этого армейского джипа, Beijing BJ 212 (такое название получила китайская версия «469-й») начали выпускать уже в 1965 году.Китайский внедорожник отличался от отечественного только дизайном передней части кузова.

Ульяновские армейские внедорожники в серию оснащались тем же двигателем, что и Легкие грузовики УАЗ-452 — он выпускался на Ульяновском моторном заводе, и он мало чем отличался от автомобилей ГАЗ-21 Волга. Кстати, во многих узлах грузовик УАЗ-452 и Джип УАЗ-469 были унифицированы — среди них оказался двигатель, четырехступенчатая коробка передач с синхронизаторами на третьей и четвертой передачах, двухступенчатая раздаточная коробка. и отключенный передний мост.

При проектировании армейской версии джипа использовались нестандартные технические решения — как уже говорилось, для увеличения просвета дороги с 220 мм до 300 мм применялись колесные редукторы с передаточным числом 1,94, что сделало удалось сделать более компактный кардинтер главной передачи за счет уменьшения его передаточного числа с 5,125 до 2,77.

Основным заказчиком автомобиля было Минобороны, поэтому оно определило его технические характеристики.В частности, брезентовый тент в комплекте с намоткой с ветрозащитным стеклом сделал машину пригодной для перевозки воздушным транспортом — самолетами и вертолетами. И никого не интересовало, что из-за этого машину практически невозможно эксплуатировать в суровую русскую зиму. И от немалого серийного выпуска Ульяновского автозавода на такой «летающий« Ульянов »требовалось всего несколько процентов! Справедливости ради следует отметить, что прототип цельнометаллического кузова был создан заводом в 1967 году. , но двоюродное прессовое оборудование УАЗа не позволяло отливать большой бодибар.А для службы и милиции «УАЗ» кустарные дюралюминиевые и стальные крыши клепаных мастерских различных предприятий. Интересно, что сам Ульяновский Автозавод смог освоить производство цельнометаллических автомобилей только в 1993 году — через 21 год после запуска в серию УАЗ-469!

Помимо джипов, Ульяновский автомобильный завод выпускал ряд гражданских и армейских малотоннажных автомобилей повышенной проходимости. Среди них были грузовик с бортовой платформой от УАЗ-451 Д и фургон УАЗ-451, серийное производство которых было развернуто в 1961 году.

Не забывая ульяновских конструкторов и про армейские вездеходы, прорабатывая все новые, порой очень интересные варианты для 469-го. Самым оригинальным из них стал плавающий автомобиль УАЗ-3907. Машина с двумя гребными винтами, оснащенная 77-сильным двигателем, развивала скорость до 100 км / ч, а на воде — до 9 км / ч. Кузов машины, имевший две герметичные двери, мог перевозить 7 человек или 750 кг груза. К сожалению, серийно амфибия не производилась — в планах Минобороны такая универсальная машина не предусматривалась.

В 1985 году в соответствии с приказом Министерства автомобильной промышленности на УАЗ была внедрена новая система индексации, выпускаемая заводом. Так, армейский УАЗ-469 с бортовыми коробками передач превратился в УАЗ-3151, а гражданский УАЗ-469Б — в УАЗ-31512. В соответствии с этой системой машина, оснащенная новыми двигателями и другими крупногабаритными агрегатами, получила дополнительные номера индексов, превративших их в шестицилиндровые-семикрылые, напоминающие телефонные номера, не вносившие ясности в суть конфигурации машины. конкретная модель автомобиля.

Конструкторский автомобиль УАЗ-469 (УАЗ-3151)

УАЗ-469Б и УАЗ-469 — каркасные грузопассажирские автомобили с открытым четырехдверным кузовом, съемным тентом и откидной задней стороной. УАЗ-469 отличается от УАЗ-469Б наличием колесных редукторов и экранированного электрооборудования.

Двигатель автомобиля — четырехцилиндровый, карбюраторный, максимальной мощностью 75 л.с. При частоте вращения коленчатого вала 4000 об / мин. Коробка передач четырехступенчатая, с синхронизаторами третьей и четвертой передач.

Бокс — двухступенчатый, с прямоточными передачами.

Рулевой редуктор представляет собой пару глобального червяка и двухзаходного катка с передаточным числом 20,3.

Подвеска передняя и задняя — на продольных полуэллиптических рессорах с гидравлическими двусторонними амортизаторами.

Тормоза на все колеса — барабанные, с гидроприводом. Стояночный тормоз — трансмиссионный, с механическим приводом.

Электрооборудование — 12 вольт.

Максимальная скорость автомобиля 100 км / ч, расход пульта управления подачей топлива 10,6 л на 100 км при скорости 30 км / ч.

За последние годы Козлик подвергся многочисленным модернизациям в соответствии с гражданскими запросами потребителей. Дело в том, что сегодня Минобороны уже не является основным заказчиком и не может диктовать свои требования к конструкции джипа. Для покупки конструкторы создали теплый цельнометаллический кузов с эффективным обогревателем и удобными сиденьями, а также современную мягкую подвеску на рессорах (спереди) и малых рессорах (сзади), а также мелкомозайтный редуктор. коробка, и переключатель гидроусилителя руля, а также скрыл наклеивание над панелью Приборы привода привода двигателя… Создание всего этого в значительной степени способствовало разработке принципиально новых моделей Симбир и Патриот с совершенно новыми комплектующими узлами, которые со временем перешли на старую-добрую 469-ю.

Модель, получившая название УАЗ Хантер (от англ. — Хантер), внешне отличается от «козла», хотя и создана на новой платформе. Ко всему прочему, в конструкции машины резко увеличилось количество импортных комплектующих.

«Охотник» укомплектован новыми неразрезными мостами типа «шпайп» собственного производства, современными обрезками типа «Бирфилд» на передние колеса с вдвое большим, чем предыдущие, новыми, более удобными в эксплуатации. Коробка, уровень ее шума по сравнению с классическим стилем Уменьшен на 8 — 10 децибел, а соединение передней оси и пониженной трансмиссии теперь производится не двумя, а одним рычагом.Коробка передач изменилась — она ​​стала пятиступенчатой. Ко всему, Хантер оснащался гидроусилителем рулевого управления, муфтой диафрагменного типа ЛУК, передними дисковыми тормозами и передней рессорной подвеской.

Сначала Hunter выпускался с одним из двух двигателей — либо с новой форсункой 140-сильного 16-клапанного бензина рабочим объемом 2,7 л с выхлопные газы, или от польской 86-сильной Andoria Turbodiesel рабочим объемом 2.4 литра. Что ж, для армии, полиции и МЧС автомобиль комплектуется более простым и неприхотливым карбюраторным мотором.

Система охлаждения двигателя получила новый алюминиевый радиатор быстрого КПД.

Чисто внешне «охотник» отличается от «козла» более надежными пластиковыми бамперами, раздвижными стеклами в боковых окнах (кстати, двери машины получили двойной уплотнитель) и задней дверью. Что касается салона, то отличий от интерьера 469-го достаточно — более удобные кресла, тканевое покрытие дверей и пластиковая панель приборов.UAZ Hunter уже успел заслужить вполне дружеские оценки и любителей внедорожного экстрима, и приверженцев асфальтовых трасс. Автомобиль отлично ведет себя и на скоростях, на которых «козел» стал оправдывать свое прозвище, и на глубоких крышах с пониженной трансмиссией. А это значит, что «охотник» непременно поделится с заслуженным предшественником — до сих пор производящим армейские вездеходы УАЗ-469 — УАЗ-3151.

Подготовка УАЗа к рукам бездорожья. УАЗ для бездорожья. Обучение.Блокировка моста, система элмо, шноркель, пломбирование

Все хотят иметь «крутой» джип, но заработать на нем деньги могут далеко не все. Хорошим выходом из сложившейся ситуации может стать тюнинг знаменитой отечественной «армии» — УАЗ-459. Подержанный автомобиль стоит относительно недорого, а советское качество изготовления гарантирует долгий срок эксплуатации. Остается только взять в руки инструменты и своими руками превратить одну из легенд советского автопрома в «машину зависти для всех».

С чего начать тюнинг УАЗ 469

Установка 35-дюймовых шин на 15-дюймовые диски вместо штатных гарантированно добавит вашему автомобилю «внедорожной» солидности.Замена колес обойдется примерно в 12 тысяч рублей за штуку. Рисунок протектора выбирайте в зависимости от условий дальнейшей эксплуатации. Большие колеса нужно будет спрятать под крыльями, поэтому колесные арки придется расширить. Также специалисты рекомендуют заменить амортизаторы и установить более энергоемкие — это позволит машине более мягко реагировать на неровности дороги по сравнению с серийной версией.

Повышение безопасности автомобиля

Дисковые тормоза больше подходят для автомобилей, предназначенных для езды по грязи.Если вы планируете создать полноценный внедорожник, который сможет преодолевать глубокий брод, то сделайте хорошую гидроизоляцию двигателя и других элементов конструкции автомобиля. Прежде всего, все электрооборудование следует поднять выше, а воздухозаборник двигателя — на крышу. Затем закройте коробку передач и раздаточную коробку. Грамотно выполненная работа позволит спокойно преодолевать достаточно глубокие водные преграды, не опасаясь сваливания посреди дороги.

Езда по «сухому» бездорожью требует дополнительного усиления кузова и днища автомобиля.Усиление бампера и порогов не повредит кузов ветками и прочим бездорожным «мусором». Установка поперечной дуги защитит вас от серьезных травм в случае опрокидывания. А если эти дуги еще и хромированные, то вы вообще вне конкуренции.

Повышение комфорта и управляемости машины

Активный путешественник просто обязан оснастить свой вездеход лебедкой самовосстановления, компрессором для накачивания шин (как в армейских грузовиках и бронетранспортерах) и домкратом ( хотя уважающий себя водитель без него даже из гаража не выйдет).Со всем этим оборудованием вы легко сможете выйти победителем из любой внедорожной ситуации. Любители комфорта могут установить в УАЗ кондиционер и электрические стеклоподъемники. Люк будет полезным элементом. А после всего этого можно будет позаботиться о салоне. Совершенно необходимо заменить заводские сиденья, поскольку они, мягко говоря, неудобны и лишь немного превосходят по комфорту обычный табурет.

Видео как сделать тюнинг УАЗ 469 для бездорожья

Отопитель салона очень пригодится в холодные зимы.А демпфирующее устройство значительно облегчит управление автомобилем.

Оснащение рабочего места водителя штурманом пригодится в дальних поездках. Ну куда без хорошего света. Джип без пары мощных фар и совсем не джип, так что вкладывайтесь в ксеноновое освещение.

На этом тюнинг УАЗ-459 своими руками можно считать завершенным. Теперь в вашем распоряжении настоящий монстр, на котором вы не боитесь отправиться даже в самое опасное путешествие.

Хотя УАЗ «буханка» и в стандарте отличается хорошей проходимостью и вместимостью, он все же оставляет желать лучшего в исполнении интерьера и комфорта в целом.К счастью, стоит он (буханка) не так уж и дорого и сам по себе «брутально» ремонтопригодный. Если ваша цель — проехать на машине там, где всюду непроходимая пустыня, приготовьтесь модернизировать свою машину, в результате чего вы можете получить настоящий «танк», готовый ездить везде и всюду. Итак, давайте вместе разберемся, нужна ли буханка УАЗ тюнинг для бездорожья?

Колеса

Итак, первое, без чего на серьезном бездорожье не обойтись, — это хорошие колеса и резина. Во-первых, нужны колесные диски большего радиуса, в этом случае клиренс автомобиля увеличится на несколько сантиметров просто так, без переделки подвески.Во-вторых, неплохо было бы «надеть» на эти диски широкую грязевую резину, ведь чем шире шина, тем равномернее каждое колесо давит на землю, не давая машине «зарыться» в грязь или песок. Еще большего эффекта можно добиться, просто немного снизив давление в шинах, поэтому мы рекомендуем купить компрессор для накачки шин, чтобы не делать это вручную.

Изначально у буханки довольно высокий центр тяжести, если вы планируете часто ездить по трассам, например в дальние поездки, рекомендуем расширить колею, установив мост от УАЗ-3159 (он же «Барс»).Такой мост будет длиннее на 15 сантиметров, что положительно скажется на устойчивости автомобиля в поворотах. Также неплохо было бы поставить дифференциал повышенного трения, чтобы избежать ситуаций, когда машина буксует одним колесом (или одной стороной). Кроме того, такой дифференциал спасет трансмиссию вашего автомобиля, равномерно распределяя крутящий момент двигателя на все четыре колеса.

Посмотрите, насколько шире стала колея после таких переделок.

Кузов

А теперь немного о трудностях, с которыми вы столкнетесь при такой настройке.Если вы планируете ставить колеса высотой 33-35 дюймов включительно (например, покрышки Forward Safari или Simex Extreme), вам придется немного приподнять (сделать подъем) корпус относительно колес, иначе это будет необходимо. резать колесные арки. Его можно поднять тремя способами: с помощью прокладок между пружиной и осью, с помощью прокладок между корпусом и рамой и путем увеличения количества листов в рессорах. Можно комбинировать несколько вариантов. При последнем способе будьте готовы к тому, что плавность хода несколько ухудшится, а грузоподъемность и надежность, наоборот, увеличатся.

В качестве проставок можно использовать обычные хоккейные шайбы (каждая толщиной около 2,5 см), сложив их вместе, по 4 штуки на каждый корпус, прикрепив к раме, можно поднять машину на целых 10 сантиметров! Одного этого может быть достаточно, чтобы новые колеса не задели кузов автомобиля. Такие шайбы ходят 5-6 лет, не больше, потом начинают трескаться, поэтому при наличии денег лучше купить специальный набор проставок. Кроме того, потребуется удлинить тяги КПП и раздаточной коробки, а также трубки усилителя тормозов.

Не рекомендуется поднимать кузов без увеличения колеи, так как резко возрастает вероятность опрокидывания автомобиля

Подвеска

Серьезные условия бездорожья диктуют свои условия, которым должна соответствовать машина, например, передние и задние амортизаторы необходимо заменить на более жесткие, чтобы исключить поломки подвески и снизить вероятность опрокидывания автомобиля. Здесь главное не «переборщить», если вертикальный ход колес станет слишком мал, проходимость машины может резко упасть.Впереди могут быть установлены газовые / масляные амортизаторы Gabriel с клапаном VST. Преимущества клапана VST: Повышенная эффективность амортизатора при длинных тактах сжатия — это то, что вам нужно в хороших условиях бездорожья. Лучше поставить что-то вроде OLD MAN EMU N53 сзади.

У автомобилей УАЗ

типа «буханка» есть проблема, о которой многие не знают — слабые передние пружины. И здесь пригодятся пружины от классических ваз, а для их установки нужно будет сделать специальные площадки в двух местах: на мосту и на раме.Для этого вам потребуются: электросварка, труба диаметром 76 мм, лист металла толщиной 5–6 мм. В результате у вас должно получиться что-то вроде того, что на фото. То же самое можно сделать и с задними пружинами, хотя в этом нет необходимости. Для надежности замените все резиновые втулки в подвеске на полиуретановые.

Двигатель

Если у вас есть УАЗ 452, у простонародья «буханка», скорее всего, это двигатель ЗМЗ-402 или ЗМЗ-409. Последний, несомненно, лучше по всем параметрам, у него больше крутящего момента и больше мощности.Оба двигателя потребляют в качестве топлива 92 бензина. Примечательно, что двигатель 409 хоть и имеет больший объем (2,7 против 2,5), однако его расход на «сотню» не сильно превышает ЗМЗ-402. В любом случае собственного мотора у буханки хватит на преодоление глубокой грязи и различных препятствий.

При желании после некоторых переделок в подкапотном пространстве появляются зарубежные аналоги, здесь могут быть установлены даже вариации дизельного двигателя. Конечно, если вы выбираете между бензиновым и дизельным двигателем, последний будет наиболее правильным вариантом, потому что дизельные двигатели имеют гораздо лучшую тягу в нижнем диапазоне рабочих скоростей.Вот лишь некоторые из тех, которые точно можно установить вместо родного агрегата: TD27 (Nissan, 2,7 л), OM616 (Mercedes, 2,4 л), 1KZ (Toyota, 3,0 л).

Но не забывайте, что слишком большую (по сравнению с заводской) мощность двигателя, коробка передач, раздатка, кардан, а также мосты могут просто не выдержать, ведь они не рассчитаны на такие нагрузки. Поэтому вопрос о целесообразности таких переделок остается открытым, и многие автомобилисты оставляют родной двигатель именно по этой причине.

Защита

В состав защитного снаряжения входят: силовые бамперы, обвесы. Обвесы на УАЗ можно купить в автосалонах, а можно сделать самому, если есть соответствующие навыки в сварке и покраске. Конечно, бампер ручной работы выйдет намного дешевле за свои деньги, но внешний вид и пользовательские характеристики, как правило, немного хуже, чем в магазине. Один из самых распространенных продуктов на рынке — продукция компании «РИФ»; на таких бамперах есть специальное крепление для механической или электрической лебедки, что может быть очень полезно в условиях длительной прогулки, особенно когда вы путешествуете один и помощи некуда ждать.

Все-таки один из вариантов защиты автомобиля на бездорожье — это прикрыть борта автомобиля алюминиевым профилем — для защиты кузова от различных веток и камней. На фото представлен «щадящий» вариант защиты, при котором прикрываются только самые уязвимые части кузова, но нередки случаи, когда алюминиевые листы закрывают все вплоть до самой середины, вплоть до ручки водительской двери. . Такой дизайн машины особенно удачно сочетается с камуфляжной окраской.

Багажник — неотъемлемая часть настоящего внедорожника. Но не тот, что есть даже у обычной легковой машины, речь идет о багажнике на крыше. Здесь ситуация точно такая же, как и в случае с бамперами (обвесами). Однако приобретенные в автосалоне специальные экспедиционные багажники на крышу абсолютно способны без поломки выдерживать нагрузку 200-300 кг, плюс в них предусмотрены специальные кронштейны для установки дополнительных источников света.

Не помешало бы сделать лестницу наверх, чтобы было удобно залезать и выходить (а не прыгать) из машины.В такой багажник можно сложить запаску, бидоны с топливом, лопату. А также защитит крышу машины от царапин, на них неизбежно останутся ветки деревьев, по которым вы будете проезжать. В салоне лучше оборудовать удобный спальник, на случай длительных переездов, ведь не всегда можно поставить палатку. А зимой, в сильный мороз, можно комфортно поспать, включив плиту.

Подготовленный к серьезным условиям бездорожья, УАЗ — не только хороший проходимец, но и красивый стильный внедорожник, привлекающий внимание и заставляющий оборачиваться прохожих.По сравнению с подготовкой подготовленный УАЗ требует значительно меньше денег на тюнинг. В России выбор запчастей для подготовки автомобиля УАЗ с каждым годом увеличивается.

Вот несколько фотографий подготовленных автомобилей УАЗ …

Красиво подготовленный УАЗ Хантер

С установленным силовым комплектом от OJeep и расширителями арок Bushwaker … Лебедки маловато для бездорожья …

Подготовлен УАЗ 31519 на военных мостах

Владелец этой машины подошел к ее подготовке с душой.Полностью сварной и обработанный кузов, выкрашенный черной матовой краской под лак, военные мосты с дисковыми тормозами и блокировками, 35-дюймовые шины Nokian Vatiiva MT, силовой комплект по всему периметру, две лебедки, своего рода силовой внешний каркас безопасности и многое другое.

Подготовил УАЗ Хантер

Омский УАЗ, полностью подготовленный для охоты, рыбалки, бездорожья …

Оси усиленные, установлена ​​муфта «ЛУК», главный тормозной цилиндр — от газели, передняя и задняя блокировка — пневматические «SPRUT», рулевой демпфер «RANCHO», пневмоподвеска регулируется на любую жесткость и высота от машины (езда.ru), резина CL-18 (36 / 12,5 / 16), японские кованые разборные диски «ЭПСИЛОН» с внутренним замком из трубы ПНД, внедорожные колеса спускаются до 0 атмосфер, лебедка «ВИНЧ» (6 тонн) с кевларовым тросом, силовые бампера спереди и сзади, а также силовой багажник и лестница на крышу — «РИФ», фары — диодные, диодные люстры, на крыше и по бокам установлены шноркель, 2 новых аккумулятора повышенной вместимости подключаются через систему развязки «УРА», передние сиденья заменены на более комфортные, помпа ГУРА «ZF», основная печка «НАМИ», дополнительные под пассажирским сиденьем, лобовое и заднее стекло, а также подогрев боковые зеркала заднего вида.

На таком УАЗе даже жалко ездить по бездорожью. Но иметь его просто ради красоты и выпендривания — глупо. УАЗ должен ехать там, где другие не могут.

Карбюратор УАЗ 31519 на военных мостах

УАЗ из Брянска на Вояках, с колесами F-Bel 160м и качественным силовым комплектом от Ojeep.ru.

Подготовил УАЗ 31519 Брянский партизан на военных мостах

Внутренняя отделка — гофрированный алюминий. Убран задний ряд сидений; взамен сделаны откидные сиденья от УАЗ Патриот (дополнительные устанавливаются в багажник Патриота).

УАЗ Брянский партизан — органайзер для вооружения

УАЗ Ратибор — подготовлен как снегоболотоход

Полностью переработанный УАЗ от Солитона. Он разрабатывался как снегоболотоход высокой проходимости на колесах К-58 от бронетранспортера с мостами от легендарного ГАЗ-66. На оси установлены дисковые тормоза. Высокое передаточное число основных пар осей обеспечивает разгрузку элементов трансмиссии автомобиля.

Для обеспечения плавности хода подвески каждого колеса используются двойные пружинно-демпфирующие блоки.

Высокая устойчивость автомобиля обеспечивается низким центром тяжести. Угол опрокидывания автомобиля составляет 47 °.

Высокая посадка водителя и пассажиров обеспечивает отличный обзор на дороге и очень высокую пассивную безопасность. Кузов автомобиля прикрыт четырьмя мощными колесами.

Нулевые свесы обеспечивают феноменальную геометрическую проходимость по бездорожью.

При движении по бездорожью и по городу автомобили естественно держатся в потоке, не создавая ни малейшего дискомфорта водителю.Динамика авто вполне приемлема для городского и пригородного движения.

Бюджетный подготовленный УАЗ Дракон

Этот УАЗ преодолел многие сотни километров бездорожья, участвовал в соревнованиях, но не профессионально. Изготовлен подъемник кузова и подвески, установлены самодельные бамперы и багажник, лебедка ComeUp, 35 колес maxxiss mudzilla. У УАЗа изначально были военные мосты. С ними 35 колеса повернуть намного легче, чем на других мостах УАЗ.

Бюджетно подготовленный УАЗ 31519 на военных мостах с 35 шинами Maxxiss Mudzilla
Зеленый УАЗ подготовленный к Trophy УАЗ Буханка на военных мостах с 35 шинами Simex

УАЗ мосты заменены на военные, установлены 35 шин Simex Extreme Trekker, подвеска перепроектирован салон, установлены силовой агрегат, автономный отопитель, инвертор и многое другое. Автомобиль полностью готов к путешествию с комфортом.

Отечественный автомобиль УАЗ по сути является конструктором, позволяющим сделать из него уникальный, функциональный внедорожник.

В зависимости от навыков хозяина и наличия финансов можно подготовить УАЗ абсолютно к любой задаче, будь то машина лесника или экспедиционный лагерь для длительных и длительных автономных путешествий.

УАЗ 469 — надежные машины отечественного производства. Тюнинг УАЗ 469 нужен для улучшения технических характеристик автомобиля и создания комфортных условий вождения. Многие владельцы настраивают УАЗ для охоты, рыбалки, дальних поездок, выезда на природу и других нужд.

Некоторые автолюбители настраивают УАЗ 469 самостоятельно. Самостоятельное улучшение автомобиля дает ряд преимуществ:

• Качество работы. При выполнении работы своими руками хозяин самостоятельно контролирует весь рабочий процесс. Это позволяет выполнять работу на высоком уровне;
• Уникальность. После модернизации автомобиль становится уникальным;
• Адаптация под конкретные задачи. Автовладелец может настроить машину под необходимые цели;
• Комфорт.Для каждого человека комфорт определяется разными деталями. Поэтому, если вы сделаете работу самостоятельно, вы сможете сделать машину комфортной для конкретного человека.

Перед тем, как приступить к тюнингу, необходимо определиться, для каких целей будет использоваться автомобиль. Собираясь путешествовать на большие расстояния, наибольшее внимание следует уделять комфорту езды. При модернизации УАЗа для охоты, рыбалки и других поездок на природу больше внимания следует уделять проходимости и универсальности.Есть возможность выполнить тюнинг УАЗ 469, подходящий как для поездок по асфальтовому покрытию, так и для выездов на природу одновременно.

Тюнинг УАЗ можно разделить на несколько типов:

• Модернизация салона. Позволяет сделать вождение комфортным;
• Внешний тюнинг. Требуется создать уникальную конструкцию и установить защитные конструкции;
• Тюнинг трансмиссии. Дает возможность увеличить мощность стандартной силовой установки;
• Модернизация подвески и трансмиссии.Позволяет повысить производительность автомобиля.

Тюнинг УАЗ 469 для охоты и бездорожья

При модернизации машины для охоты следует обратить внимание на повышение проходимости машины в сложных участках пересеченной местности. Транспортное средство должно быть адаптировано для передвижения по бездорожью и соответствовать функциональным требованиям охотника.

Внешний тюнинг

При подготовке машины к охоте необходимо сделать части кузова устойчивыми к ударам веток или камней.Для этого нижняя часть кузова УАЗа обшивается металлическими листами. Подойдут тонкие листы из алюминия или нержавеющей стали. После того, как листы установлены, можно наносить слои грунтовки и краски.

СПРАВКА: Некоторые владельцы устанавливают на крышу металлический багажник. Он позволяет перевозить грузы и защищает крышу автомобиля от повреждений.

При проезде по лесу лобовое стекло УАЗ защищено от ударов ветками. Защита осуществляется в виде двух металлических тросов.

С одной стороны они устанавливаются на переднюю часть крыла, либо на «кенгурин» с обеих сторон автомобиля. Вторая часть тросов крепится к верхнему краю боковой стойки лобового стекла. Кабели растягиваются и крепятся с помощью специальных скоб. Во время движения удар веток приходится на тросы, а не на лобовое стекло. Вы также можете прочитать о.

Для защиты фар и решетки радиатора от веток и камней установлен «кенгурин».Он представляет собой каркас из металлических труб и прутьев. Изделие крепится к бамперу или непосредственно к раме автомобиля и защищает переднюю часть от ударов.

Каркас можно сделать самому или купить готовый вариант. Сделать каркас можно двумя способами:

• Своими руками. Для этого потребуются материал, сварочный аппарат и сварочные навыки;
• Проконсультируйтесь у профессионального сварщика. Рабочие изготовят изделие по предоставленному чертежу.

Лебедки для УАЗ 469

Внедорожный тюнинг УАЗ 469 предусматривает установку лебедок. Они устанавливаются на передний и задний бамперы автомобиля.

ВАЖНО: На автомобиль УАЗ необходимо установить лебедки с высокопрочным стальным тросом. Сила тяги устройства должна быть не менее 5 тонн.

Лебедка представляет собой устройство, состоящее из электродвигателя и редуктора. Есть разные модели лебедок.Некоторые из них оснащены пультами дистанционного управления. Лебедка крепится к бамперу или раме автомобиля.

Стандартный бампер не выдерживает нагрузки при использовании лебедки. Поэтому хозяева устанавливают усиленные бамперы. Их можно купить или сделать своими руками.

Окна складывающиеся УАЗ 469

Электростеклоподъемники в дверях УАЗ 469 производитель не предусматривает. Верхняя часть двери вместе со стеклом крепится на болтах. Это неудобно при эксплуатации автомобиля при высоких температурах окружающей среды.Некоторые автомобилисты решают эту проблему, устанавливая верх двери на подвижные петли.

Маркизы устанавливаются снаружи дверного полотна. Петли крепятся болтами. Петли позволяют откинуть дверную надставку наружу. Такая конструкция дает возможность при необходимости быстро открывать окна.

Люк УАЗ 469

Для обеспечения хорошей вентиляции салона автомобиля крыша оборудована люком. Размеры люка зависят от той роли, которую он играет.Для вентиляции достаточно небольшого отверстия. Чтобы проем использовался для охоты, производители делают люк большого размера. Размеры проема нужно рассчитывать так, чтобы человек в теплой одежде свободно в нем поместился.

Навесы устанавливаются в задней части крышки люка. Крышка может иметь три позиции:

1. Полностью закрытый. Крышка полностью закрывает проем, предотвращая попадание воздуха в машину извне;
2. Ajar.Передняя часть крышки приподнята над проемом. Когда автомобиль движется, крышка направляет поток воздуха в салон автомобиля. Это обеспечивает хорошую вентиляцию во время движения;
3. Полностью открытый. Крышка люка откидывается до упора. Отверстие полностью свободное, что позволяет человеку стоять в машине во весь рост.

ВНИМАНИЕ: Во избежание попадания холода в салон, проем люка должен иметь уплотнения по периметру. Для предотвращения образования конденсата на крышку люка наносится слой гидроизоляции и теплоизоляции.

Основное и дополнительное освещение

Для езды в условиях плохой видимости автовладельцы заменяют основные фары и устанавливают дополнительное освещение. Он может состоять из фар или светодиодных модулей. В отличие от светодиодных модулей, фары имеют меньшую стоимость.

Освещение устанавливается на «кенгурин», бампер или крышу автомобиля. При установке фары крепятся с внутренней стороны защиты. Это предотвращает повреждение осветительного прибора из-за попадания веток или камней.

Для охоты фары на крыше установлены под углом. Это для бокового освещения. Возможна установка фары видоискателя на стороне водителя или пассажира. Линза фары искателя не имеет диффузорной сетки. Это дает возможность группировать луч света и светить на большом расстоянии.

Фара-искатель устанавливается на подвижной скобе в районе нижнего края стойки лобового стекла. Задняя часть фары оснащена ручкой.С помощью ручки вы можете направить световой луч в нужном направлении.

УАЗ 469 салонный тюнинг

Тюнинг УАЗ 469 позволяет сделать тент кабриолет. Он хорошо подходит для летней охоты. Зимой на машину устанавливают тент для предотвращения попадания холодного воздуха в салон.

Тентованный УАЗ оборудован каркасом безопасности. Изготовлен и установлен на кузове автомобиля. Дуги безопасности защищают водителя и пассажиров от гибели при опрокидывании автомобиля. Для облегчения посадки в автомобиль УАЗ он оборудован ступеньками.

Модернизация салона

Доработка салона позволяет сделать вождение комфортным. Каждый хозяин модернизирует салон автомобиля по своему усмотрению. Результат, полученный в ходе модернизации, позволяет использовать машину для дальних поездок.

Перед тюнингом салона необходимо удалить все лишние элементы. Стандартная облицовка удалена. С внутренней стороны на кузов наносится гидроизоляционный состав. После нанесения состава приклеивается звукоизоляция.Это снижает уровень шума, передаваемого от трансмиссии и шасси машины.

При использовании автомобиля на бездорожье внутренняя обшивка выполнена из легко моющихся материалов. Это могут быть металлические листы или пластиковые панели. Некоторые автовладельцы покрывают панели обивки кожей или кожзаменителем. Это позволяет быстро убрать образовавшуюся грязь.

ИНТЕРЕСНО: Пол автомобиля УАЗ обшит металлическими листами с шероховатой поверхностью. Это предотвращает скольжение обуви по полу при посадке в машину.

Автомобилисты пересаживаются на более эргономичные. Удобные сиденья снижают утомляемость водителя во время длительных поездок. Размеры салона автомобиля УАЗ 469 допускают установку сидений различных производителей. Для удобства между передними сиденьями установлен подлокотник.

Для повышения комфорта установлены передние сиденья с электронной регулировкой. Это дает возможность установить параметры для человека любого роста. Задние сиденья настраиваются в зависимости от области применения машины.Если машину используют для длительных поездок на природу, устанавливают раскладывающиеся сиденья, формируя спальные места.

Настройка стола

При использовании автомобиля в экспедициях в задней части салона оборудовано место для приема пищи. Для этого на задней двери автомобиля монтируется стол. Он установлен на подвижных петлях и складывается. В сложенном состоянии стол прижимается к двери и фиксируется защелками.

При тюнинге салона УАЗ 469 своими руками многие автовладельцы модернизируют приборную панель и панель приборов.Панель приборов обшита легко моющимися материалами, либо изделие устанавливается от автомобилей других марок.

Щит дополнен приборами. Это позволяет водителю контролировать работу узлов и механизмов во время движения. Устройства оснащены подсветкой для работы в темноте.

Руль заменяется на более удобный. Рулевая колонка оснащена пластиковым корпусом и комбинированным переключателем.В нее входят дворники, фары ближнего и дальнего света, указатели поворота.

Нагреватель

Для комфортного использования авто в зимнее время года заменен штатный отопитель. Установите устройство с более мощным вентиляторным двигателем. Это дает возможность быстро прогреть салон при минусовых температурах окружающей среды.

СПРАВКА: На УАЗе установлена ​​панель управления печкой от других автомобилей. Это позволяет открывать кран отопителя и регулировать поток воздуха, не отвлекаясь от вождения.

Панель установлена ​​в верхней части лобового стекла. Он выполнен в виде шкатулки. На панели можно установить аудиомагнитофон, колонки, сделать отсеки для ручной клади.

Модернизация энергоблока

Некоторые владельцы решают тюнинговать двигатель УАЗ 469. Установленный производителем двигатель надежен и неприхотлив к условиям эксплуатации. Хорошо заводится при любой температуре окружающей среды.

Система охлаждения

Двигатель имеет систему жидкостного охлаждения принудительного типа.При агрессивном использовании силовой установки в жаркое время года система охлаждения плохо справляется со своей задачей. Для улучшения системы охлаждения:

• Установить радиатор с большей пропускной способностью. Это позволяет одновременно охлаждать большое количество жидкости;
• Установлены дополнительные вентиляторы охлаждения. Вентилятор можно установить как дополнительно, так и вместо штатного.

Центральная поршневая группа

Некоторые владельцы модернизируют двигатель, заменяя поршневую группу.Для этого подбираются изделия большего диаметра. Это позволяет увеличить камеру сгорания. Для установки поршней другого диаметра необходимо растачивать рабочие цилиндры.

Стартер и генератор

Двигатель запускается электростартером. Возможна установка более мощного стартера. Это позволит маховику трансмиссии быстрее вращаться при запуске.

Питание электрооборудования и зарядка аккумуляторных батарей при работающем двигателе осуществляется от генератора постоянного тока.Имеет ременную передачу от шкива коленчатого вала. При установке дополнительного освещения необходимо установить более мощный генератор. Подойдет генератор от автомобиля ГАЗ 53.

Модернизация впускного и выпускного тракта

Необходимо устранить препятствия для забора воздуха и выхода выхлопных газов из силового агрегата. Препятствия образуются там, где установлены прокладки. Отсутствие порогов позволяет рабочей смеси беспрепятственно поступать в камеру сгорания. Для улучшения проходимости воздушной массы владельцы УАЗов устанавливают воздушные фильтры от других автомобилей.

Подвеска и трансмиссия

Модернизация трансмиссии и шасси автомобиля улучшает внедорожные характеристики. Для повышения комфорта на автомобиле УАЗ 469 установлена ​​подпружиненная передняя подвеска с дисковыми тормозами.

Для модернизации шасси штатные мосты заменяют на военные. Это позволяет увеличить дорожный просвет. У военных мостов пониженное передаточное число, что положительно сказывается на проходимости.Вместо штатных колес машина оснащена шинами увеличенного размера. Размер протектора шин должен соответствовать размеру поверхности некачественного покрытия.

ВНИМАНИЕ: Установка колес увеличенного диаметра влечет за собой необходимость модернизации колесных арок.

Из вышесказанного следует, что тюнинг УАЗ 469 улучшает технические характеристики автомобиля. Вы можете модернизировать свой автомобиль для охоты, рыбалки и дальних путешествий. После модернизации машина становится уникальной.

Автомобиль УАЗ-469 советского производства был подготовлен Ульяновским автомобильным заводом практически по спец. дачный заказ. Планировалось, что аналогичный внедорожник будет использоваться в армейских воинских частях и МВД. Были также планы обойти американский Wrangler, который США использовали дома.

В целом внедорожник получился отличный — четкие рубленые линии УАЗа привлекали внимание простых людей, а тех, кто не дружил с законом, бросали в бегство.Проходимость «козла», как его еще называют в народе, была на высоком уровне, простые автомобили не могли угнаться за ним на дороге.

Вскоре машина пошла работать в назначенные ведомства, в стране прошли реформы и преобразования, а УАЗ-469 остался прежним, без шансов на естественный и желанный рестайлинг. Многие семьи смогли позволить себе купить автомобиль для своих личных нужд, и многие владельцы задумались, как сделать автомобиль еще более привлекательным, проходимым и функциональным.Именно здесь началось повальное увлечение бездорожьем, покатушками и доработками автомобилей.

Стоит сразу задуматься — если вы решите доработать штатный УАЗ-469, конца этим доработкам не будет. Лично я не знаю тех Переделкиных, которые отказались от этой идеи. Напротив, я знаю многих, кто купил УАЗ, доработал, продал и купил новый. Машина полностью голая, и снова занялся ее рестайлингом. Подготовка машины к бездорожью — это образ жизни, он увлекает и никого не отпускает.Не отчаивайтесь, это увлекательное занятие, которое приветствуют даже некоторые дамы. Итак, приступаем к подготовке машины впервые. Идти!

Классификация тюнинга, или что искать в первую очередь

Тюнинг — это доработка автомобиля с целью улучшения его потребительских качеств. Для начала стоит определить для себя, что именно хочет улучшить хозяин и где готовит свою машину. Существует два типа тюнинга внедорожников, первый — это модификация автомобиля и создание экспедиции, второй — получение автомобиля для участия в соревнованиях.Здесь есть принципиальные отличия, первый тюнинг проще, владельцы экспедиционных машин предпочитают не убивать свою машину, но те, кто едет на соревнования, понимают, что им нужно выжать из машины все, иначе они не увидят даже третью. место в общем зачете. Соответственно монстра в полном смысле слова от УАЗа готовят к участию в гонках и шоу.

Так как до соревнований еще далеко при первом знакомстве с автомобилем, рассматриваю тюнинг экспедиционный.

Внешняя настройка

Покраска, или как спрятать машину средь бела дня

Первое, что бросается в глаза, — это цвет машины, по крайней мере кажется, что этот цвет непрезентабельный, а если посмотреть на год выпуска машину, получаем совершенно нетрендовую окраску. Многие владельцы перекрашивают своих железных коней в камуфляж, просто рисуют пятна на кузове машины. Как человек, испытавший такие улучшения на собственной шкуре, скажу, что это физически затратный бизнес.Если вы хотите получить качество, то тут не надо жульничать, ведь цвет вашей «козочки» — это ваше лицо.

Покраска начинается с того, что все выступающие элементы автомобиля убираются, фары и стекла застилаются старыми газетами, кузов машины обрабатывается антикоррозийным покрытием. Далее нормализуется основной цвет, их может быть три: УАЗ-469 выпускался в сером, светло-коричневом и хаки цветах; затем контуры пятен выкладываются скотчем и закрашиваются краской.

Есть три этапа покраски, просто камуфляж имеет три разных оттенка. Для машины цвета хаки нужно выбирать коричневые, зеленые (темные) и черные пятна, для основного серого подходят белые, серые (темные) и черные оттенки, для светло-коричневой машины стоит покупать коричневые (темные) , бледно-желтые и черные тона. Сначала покраска проводится светлыми красками, иначе просвечивают черные пятна, идеально подойдут краски в баллончиках, на каждый цвет понадобится 2 баллончика определенного цвета.

Время на покраску уйдет примерно 3-4 полных дня, денег в районе 5-8 тысяч при условии самостоятельной работы, но нервов потребуется побольше, так как на первых порах мало что будет получаться. Но позже, когда машина заиграет новыми красками, владелец в полной мере ощутит преимущества такого тюнинга: машину не видно в лесу, но все в городе заметят. Все без исключения будут восхищаться автомобилем.

Силовые комплекты или что такое кенгурин

Силовые обвесы автомобиля — это железные или металлические бамперы.Силовые комплекты необходимы тем, кто занимается охотой и рыбалкой, они незаменимы в лесах, лесах и заснеженных завалах. Конечно, чем толще сталь силового бампера, тем машина тяжелее, но для УАЗа это скорее плюс, чем минус, тяжелая машина легче выезжает на бездорожье.

Передний и задний бамперы изготовлены в основном из отрезка швеллера; для его создания нужно произвести соответствующие замеры и примерно представить, что вы хотите получить в итоге. Думаю, этот раздел нужно посвятить отдельной теме и выложить рисунок.Если покупаете, то также можете порекомендовать купить бампер «Риф» или «Охотник» (на фото ниже).

Кенгурин — это специальные арки из металлических труб, которые приварены поверх переднего бампера. Кенгурин служит отличной защитой от поломок оптики и передней части кузова. И даже при встрече на трассе лося машина останется целой, ну или лишь слегка помятой.

Стоимость силовых бамперов в магазинах в среднем 30-40 тысяч за штуку, при самостоятельном изготовлении затраты снизятся в 7-8 раз.При покупке обратите внимание на силовые передние бамперы от фирмы Риф — крутой и надежный силовой комплект.

Электролебедка, или зачем УАЗу лебеди

Внедорожник — это местность, где водитель будет только ориентироваться. Причем водитель увидит это направление только на карте, а не перед капотом машины. Лебедка — замечательная вещь и отличный помощник в таких ситуациях. Это устройство с мотором и коробкой передач, оснащенное металлическим тросом, именно он вытащит машину из засады, если ее туда посадить.

Принцип работы любой лебедки — тянуть или тянуть машину за трос. На УАЗ-469 установлены электролебедки с усилием 5 тонн. Меньше устанавливать не стоит, иначе хозяин тоже будет танцевать с бубном, пытаясь таким образом волшебным образом вытащить машину.

В простонародье уазоводов называют своим помощником лебедем, а каждого уазовод хотя бы раз в жизни «лебедем». Лебедь — это песня! Водитель, выйдя из машины, проницательно осматривает местность и место, куда его привел сложный.Ненавязчивым свистом отпускает тормоз и разматывает трос лебедки. Водитель уже присмотрел дерево или куст, где он возьмет этот кабель. Также насвистывая, уазовод фиксирует трос и возвращается в машину, не забывая в пути вспомнить чью-то мать. Видимо, это она его сюда затащила. Водитель садится в машину, берет джойстик лебедки и начинает немного подтягивать трос, затем усилие лебедки увеличивается. При этом стоит добавить газ, чтобы нагрузка от этих манипуляций не порвала ремень генератора.Минут пять-семь, и вот УАЗ снова попадает в колею или выезжает на небольшую поляну.

Какие модели электролебедок подходят для УАЗа и сколько они стоят -.

Электролебедки установлены как в переднем, так и в заднем бамперах. На УАЗ хватает одной лебедки. Производителей такой фурнитуры достаточно, поэтому цена на электролебедку может быть разной. Минимальные вложения: покупка лебедки и ее установка обойдется хозяину в 20-25 тысяч рублей.

Экспедиционный сундучок, или куда нести все необходимое

Экспедиционный сундучок — необходимый атрибут любого вменяемого уазовода. Только здесь водитель возит запаску, хай-джек и кучу всего необходимого. Багажник визуально сделает машину выше, как и дверь гаража.

Ствол можно сварить самостоятельно или купить готовым, стоимость покупки составит порядка 5-15 тысяч рублей. Но багажник нужен не только для перевозки груза, но и для установки люстры.

Дополнительное освещение, или зачем люстра на УАЗ

Люстра, которая висит в холле дома, достаточно привычна и вопросов не вызывает. Понятно, что для освещения нужна люстра. В внедорожнике также используется дополнительный свет, с помощью которого можно передвигаться в темноте.

Люстра в переводе с Old Oise означает установку на автомобиль четырех и более фар. Фары устанавливаются на багажник, установка осуществляется самим владельцем.Различают дополнительное освещение фары и световых планок. Фара — это 5-8 светодиодов за стеклом, а световая полоса имеет продолговатую конструкцию с количеством светодиодов от 32 штук. А если для люстры с ближним светом направленного света нужно 4 — 2 фары, они устанавливаются посередине, а пара с дальним рассеивающим световым потоком по краям, то достаточно одной световой планки.

Средняя стоимость такого освещения составит: фары, 4 штуки — 8000 рублей, а световая планка, 1 штука — от 8 до 16 тысяч.Что лучше, а что хуже — вопрос в данном случае неправильный, ведь установка бюджетной, фары, освещения ничем не хуже покупки световой планки.

Что такое кроссовки и зачем их менять

Уазоводы люди по натуре суровые, но очень добрые. Они дают своей машине ласковые прозвища и непонятными словами называют определенные части своего стального коня.

— Пора сменить кроссовки, хочу размер побольше.

Наверняка многие непосвященные люди не поймут, что это за кроссовки и почему они больше.Поясним: кроссовки — это колеса. Тапочки бывают АТешные и есть ГРЯЗЬ. Эти слова являются производными от класса резины: All Terrain и MUD Terrain. Резина ATESH имеет ярко выраженный рисунок протектора, используется в лесу (30%) и в основном на асфальте (70%), шина MUD имеет агрессивный рисунок протектора, массивные выступы, доходящие до плечевой поверхности колеса, славятся отличным очищаемость, используется в лесу (80%), на асфальте лучше не использовать, быстро стачивается и покрышек совсем не хватает, а если учесть, что стоимость качественных МТ-покрышек составляет очень прилично, ездить на дно по асфальту экономически не выгодно.

Тапочки для стандартного УАЗа на простых мостах без подъема кузова (подъема кузова) входят в размер 31 дюйм. Чтобы установить резину большего диаметра, необходимо будет приподнять машину и разрезать колесные арки. Если арки не обрезать, резина будет рвать и на больших неровностях при максимальном подвешивании подвески.

Стоимость шины зависит от размера колес, класса резины, производителя и марки. Например, BF Goodrich, самый модный в небольшом размере будет стоить 10 000 за цилиндр, самые дорогие в своем сегменте — TSL Boggers, стоимость колеса 35 размера может достигать 30-35 000 за штуку.

Учим нашу машину плавать или что такое трубка

Помните секцию лебедки? Так что зарыть машину в грязь — это не самое страшное, как может показаться, самое страшное — попасть в воду на неподготовленной машине. Вода опасна для двигателя и топливной системы в целом, поэтому на автомобиль устанавливаются проницательные трубы УАЗ с шноркелем — специальной пластиковой трубкой, забирающей воздух с крыши автомобиля. С правильно установленным шноркелем можно спокойно залезать в ручьи и ручьи, вашей машине не грозит «водная болезнь».

Самостоятельно сделать трубку не получится, вернее не стоит. Доверьте эту задачу профессионалам, тем более что они не разработали ни одной модели этого устройства для УАЗа. Вы можете установить шноркель самостоятельно, его стоимость колеблется в пределах 2500-4500 рублей.

Все, что читатель узнал в этой статье, — это малая доля знаний, которыми владеет опытный водитель УАЗика. Учиться никогда не поздно, а тем более научиться создавать шедевры.

Конкретно по каждому пункту хотелось бы сказать больше и показать читателю, каким может быть УАЗ-469 от хорошего хозяина. Научить выбирать и устанавливать электрические лебедки, рассказать все хитрости и тонкости при выборе той или иной покрышки. А неопытным новичкам пожелать терпения и веры в свои силы, помните, после доработки автомобиль отблагодарит вас за проходимость и верность. А на дорогах вы увидите немало завистливых взглядов, ведь подкачанный УАЗ выглядит внушительно.

Чем военный УАЗ от мирного экземпляра

Прежде чем говорить о конкретных моделях автомобилей УАЗ, разработанных или модифицированных специально для армии, стоит сказать, что Ульяновский автомобильный завод в целом в своей деятельности был направлен на обеспечение нужд Минобороны. Гражданские автомобили УАЗ — это, грубо говоря, побочный эффект, особенно в советское время. В условиях свободного рынка автомобилестроителю ничего не оставалось, как перестроить мощности, чтобы удовлетворить запросы «мирных» покупателей.Но даже сейчас УАЗ активно сотрудничает с государством, поставляя для армии автомобили повышенной проходимости.

История военного УАЗа началась в середине 20 века. В первую очередь, к армейским моделям этой марки автомобилей следует отнести УАЗ-469 и УАЗ-3151.

Именно УАЗ-469 к 70-м годам ХХ века стал основной машиной для командования в странах Восточной Европы, входивших в блок Варшавского договора. Его предшественником в упомянутой роли был ГАЗ-69.

В 1964 году было выпущено несколько опытных образцов, на базе которых в 1972 году началось серийное производство УАЗ-469 и УАЗ-469Б. В 1985 году начали выпускать УАЗ-3151. А с 2003 года выпускается УАЗ-315195 Хантер, который в 2010 году, к 65-летию Победы в Великой Отечественной войне, был модернизирован и выпущен ограниченной серией под индексом 315196.

История разработки военного УАЗ

Выше отмечалось, что первые опытные образцы УАЗ-469 были выпущены в 1964 году.Однако разработка началась в 50-х годах 20 века. Первый образец, получивший название УАЗ-460, был разработан в 1958 году. За основу, по всей видимости, был взят американский Jeep. Советский автомобиль оказался мощным, способным перевозить людей и грузы по бездорожью, а также тянуть прицепы и легкое оружие. Но удобством и комфортом машина похвастаться не могла.

В 1964 году была выпущена опытная партия модифицированных автомобилей, получивших название УАЗ-469. Кстати, в автомобильной прессе уже в следующем году можно было встретить изображение этой машины и узнать о некоторых технических характеристиках.Это удивительно, если учесть тот факт, что массовое производство машин начнется только через 8 лет.

Основой для УАЗ-469 образца 1972 года послужила надежная и продвинутая 21-я Волга для тех лет. Возможности УАЗа радуют и удивляют. Например, в 1974 году несколько автомобилей в базовой комплектации, то есть без тяговых цепей, лебедок и прочего, смогли подняться на один из ледников Эльбруса на высоту 4,2 километра.

В 1985 году под маркой УАЗ-3151 начали выпускать армейский внедорожник от Ульяновского автозавода.

История УАЗ-469 заканчивается в начале 21 века. В 2010 году выпущена ограниченная партия УАЗ-315196, который имеет гидроусилитель руля, пружинную подвеску, дисковые передние тормоза, двигатель мощностью 112 лошадиных сил, разъемные мосты Timken. И уже в 2011 году эта модель исчезает с рынка в связи с тем, что указанная партия в 5000 машин полностью распродана. УАЗ в плане армейских автомобилей начинает специализироваться на моделях Hunter Classic.

Технические характеристики модели 469

Модель УАЗ-469 имеет пятиместный открытый кузов.Фактически — это кабриолет. В качестве кровли используется мягкий брезент из брезента, а 4 боковые двери имеют застекленные надставки. Пятая задняя дверь используется для загрузки багажа. Кроме того, в заднем отсеке машины есть откидные сиденья, на которых могут разместиться еще два пассажира. Лобовое стекло откидывается на капот. Здесь можно вспомнить американский «Уиллис», у которого также можно сложить козырек к капоту, чтобы увеличить камуфляж автомобиля на земле.

Рама модели очень прочная, не подвержена перекручиванию.2,5-литровый 4-цилиндровый двигатель мощностью 75 лошадиных сил работает на бензине. Сцепление — однодисковое. Коробка передач — механическая, 4-х ступенчатая. Есть 2-х ступенчатая раздатка.

Так как машина предназначена для армии, на ней установлено 2 топливных бака объемом 39 литров каждый. Учитывая, что расход топлива в среднем составляет 16 литров на 100 км пути, можно сделать вывод, что у производителя нет такого большого запаса топлива. Однако при перевозке 7 пассажиров автомобиль может взять на борт 100 кг багажа.То есть полностью поместятся еще несколько канистр. УАЗ-469 может «тащить за собой» прицеп весом 850 килограммов.

Испытания УАЗ 469

Дорожный просвет военной модели составляет 300 миллиметров. Для создания такого зазора были разработаны и внедрены:

• двойная главная передача на ведущих мостах. Картер двигателя, однако, широкий, но уменьшены вертикальные размеры.
• понижающие бортовые редукторы.

Ступицы переднего моста в этой модели автомобиля можно отключить для снижения расхода топлива, если автомобиль едет по хорошей дороге.Однако снижение потребления было незначительным, и для отключения хабов пришлось провести несколько, пусть и простых, но требующих некоторого времени манипуляций.

К 1982 году мощность автомобиля увеличилась на 2 лошадиные силы, благодаря установке нового двигателя.

УАЗ-3151

В 1985 году модернизировали модель 469, новый автомобиль получил название УАЗ-3151.

Изменения коснулись большинства узлов и агрегатов. Сцепление получило гидравлический привод отключения. В карданных валах появились уплотнения радиально-механических подшипников.Доработаны и дополнены осветительные приборы. Электроприводом стал получен привод омывателя лобового стекла. Кроме того, в машине появилось следующее оборудование:

• две подвесные педали — сцепления и тормоза;
• двухконтурные тормоза;
• безопасная рулевая колонка;

Мощность двигателя стала 80 лошадиных сил, что увеличило максимальную скорость до 120 километров в час.

Модификации модели

Помимо вышеперечисленных, существовали и другие модификации отечественных военных внедорожников УАЗ.

УАЗ-469БИ с экранированной аппаратурой и радиостанцией. УАЗ-469БГ (УАЗ-3152) — использовался для военно-медицинских нужд. УАЗ-469RRX — машина радиохимической разведки.

Были несерийные модификации. Например, УАЗ-3907 Ягуар — машина-амфибия с установленными винтами. Экспортная версия УАЗа — Martorelli, на которую также устанавливались дизельные двигатели от Fiat и Peugeot.

Рекорды

Не секрет, что советский автопром для своего времени находился на очень высоком уровне.А что касается военных разработок, то здесь заводы Советского Союза были непревзойденными лидерами.

Итак, модель УАЗ-469 установила мировой рекорд, косвенно подтвердив высокий уровень автомобилей:

В УАЗ-469 смогли сесть 32 человека, общей массой 1,9 тонны. Это событие занесено в Книгу рекордов Гиннеса. До этого Kia Spectra успевала вместить 23 человека.

1. В народе УАЗ-469 и его последователи получили прозвища Козлик и Бобик.
2. В Китае, не сотрудничая с СССР, разработали и выпустили пекинский автомобиль, сочетающий в себе шасси ГАЗ-69 и кузов УАЗ-469.

Модель УАЗ 3151 представлена ​​в мае 1985 года. Это полноприводный грузопассажирский автомобиль, оснащенный новым двигателем ЮМЗ-414 мощностью 80 л.с. Первые его модификации назывались 3151-01 и 31512-01 и являлись заменой выпускавшимся с 1972 по 1985 год. УАЗ 469Б и УАЗ 469 (двигатель УМЗ-451М, мощность 75 л.с.).Кузов машины был металлическим, с мягким съемным тентом. Было четыре двери и дверь багажного отделения.

Позже двигатель заменили на УМЗ-417, мощность которого составляла 90 л.с., что позволяло выигрывать в скорости. К тому же модель 417 считалась более надежной.

Модель 3151 отличалась от 31312 только техническим оснащением, а именно: наличием колесных шестерен в ведущих мостах, экранированным электрооборудованием. Двигатель оснащался предпусковым подогревателем.

УАЗ 3151 выпускался 18 лет, за что значительно устарел и уже был неконкурентоспособен на авторынке.Его основными недостатками на тот момент были четырехступенчатая коробка передач, устаревшая конструкция сцепления и чрезвычайно жесткая конструкция моста. Поэтому на смену ему пришла модель УАЗ Хантер («Хантер»), внешне очень похожая на УАЗ 3151, но существенно отличающаяся техническими деталями.

УАЗ-3151 широко эксплуатировался и до сих пор находится в эксплуатации в военных структурах и правоохранительных органах. В настоящее время это единственный джип модельного класса, используемый в ВС РФ. Различные модификации УАЗ-3151 используются как машина общего назначения, командно-штабная машина и машина радиохимической разведки.Есть экстравагантные модели, оснащенные, например, миноискателем или оснащенные комплектом железнодорожных путей колеи 1520 мм или 1435 мм. В связи с наличием подобных модификаций напрашивается вывод о предельном удобстве и надежности модели УАЗ 3151.

Также существуют версии на базе 3151: 31512 и 31514. Первая модель — это внедорожник со съемным тентом. Второй отличался наличием съемной металлической крыши и улучшенным салоном.

Модель УАЗ 31512 также делится на две ветки: 315123 и 315128. Отличаются они только двигателем. В УАЗ-315123 был установлен двигатель Andoria 4CT90-1 мощностью 86 л.с., а в УАЗ 315128 — ЗМЗ-5143.10 мощностью 92 л.с.

31512 — самая дешевая модель УАЗ, но по надежности не уступающая другим. Снижение цены основано на снижении комфорта, но производитель по желанию заказчика может поставить автомобиль с передней рессорной подвеской, удобными или простыми стандартными сиденьями, осями с колесной передачей (УАЗ 31512-031).Также возможна установка подвески на небольших рессорах.

Семейство моделей УАЗ 31514 (31519) оснащено регулируемыми комфортабельными сиденьями, муфтой отключения передних колес ELMO и защитными дугами (так называемый «кенгурин»). Комфорта и привлекательности добавляет обивка с декоративной отделкой отдельных элементов, а, как уже говорилось ранее, в автомобиле есть съемный металлический верх.

Но есть и более полная модель для повышения комфорта, обозначенная как УАЗ 31519-080.Сделан вентиляционный люк, кроме того, машина оборудована магнитолой и акустической системой.

УАЗ 31514 комплектуется двигателями Ульяновского (ЮМЗ-4178) или Заволжского (ЗМЗ-402) моторного завода объемом 2,5 литра и мощностью 92 л.с.

В модели 31519 предусмотрен УМЗ-4218, объем которого составляет 2,9 литра, а мощность достигает 100 л.с. Все модели имеют четырехступенчатую механическую коробку передач и двухступенчатую раздаточную коробку.

Таким образом, модель УАЗ 31519 является самой комфортной и мощной в этой линейке.

Эта серия также известна своим УАЗ 469, который установил рекорд восхождения на Эльбрус (4 км) за 25 минут с учетом остановок. Лишь двадцать три года спустя рекорд побил Land Rover.

Описание конструкции

Первый УАЗ-469 сошел с конвейера Ульяновского автомобильного завода 15 декабря 1972 года. Он пришел на смену ГАЗ (УАЗ) -69. Во многом использовалась хорошо известная механикам тех лет Волга ГАЗ-21, известная своей надежностью и конструктивным запасом безопасности.

Под индексом УАЗ-469 автомобиль выпускался до 1985 года, после чего был переименован в соответствии с отраслевым стандартом 1966 года четырехзначным номером.

• Кузов автомобиля смонтирован на прочной и жесткой на кручение лонжеронной раме.
• Двигатель: рядный 4-цилиндровый двигатель ЮМЗ-451МИ объемом 2,5 литра.
• Мощность: 75 л.с. Топливо — бензин А-72 или А-76.
• Сцепление: сухое однодисковое.
• Коробка передач 4-х ступенчатая (с синхронизаторами на 3 и 4 передачи).
• Емкость топливного бака, л: 2 х 39.
• Расход топлива, л / 100 км при 90 км / ч: 16,0.
• Количество мест: 7

Предусмотрены мягкий навес и металлические надставки на четыре боковые двери.

Для увеличения дорожного просвета (клиренса) до 300 мм и расширения диапазона мощности трансмиссии в ступицы колес были установлены понижающие передачи (так называемые «военные мосты»).

В 1980 году на УАЗе поменяли наружное освещение.Указатели поворота спереди и сзади получили оранжевые диффузоры, а сбоку на капоте появился повторитель указателей поворота. При этом в конструкцию подвески вместо рычажных были введены гидравлические телескопические амортизаторы. С 1983 года на машину устанавливается двигатель модели 414 мощностью 77 л.с. Через год в системе охлаждения появился расширительный бачок и заглушка.

В 1985 году вездеход прошел модернизацию, армейская версия по новой классификации получила индекс 3151.По машинам появилось:

• Гидравлический выключатель сцепления;
• Карданные валы с радиальным торцевым уплотнением подшипников;
• Новые светильники;
• Омыватель лобового стекла электрический;
• Педали сцепления и тормоза подвески;
• Ведущие мосты повышенной надежности с измененным передаточным числом главной пары;
• Тормозная система двухконтурная и сигнализатор;
• Разъемная рулевая колонка;
• Более эффективный и надежный обогреватель;
• Со стороны машин полностью синхронизированная 4-х ступенчатая коробка передач, вакуумный усилитель тормозов;
• Мощность двигателя ЮМЗ-414 увеличена до 80 л.с.
• Максимальная скорость автомобиля увеличилась до 110-115 км / ч.

УАЗ «Хантер» представляет собой дальнейшее развитие второго поколения ульяновских внедорожников УАЗ-469 и УАЗ-3151. В базовой версии автомобиль комплектуется закрытым пятидверным кузовом с металлическим верхом, но в семействе также есть версия с универсальным фаэтонным кузовом со складывающимся тканевым верхом на съемных дугах.

Технические характеристики

Колесная формула	4×4
Количество мест	5 (7 *)
Габаритные размеры, мм	4170x1785x2020
Дорожный просвет, мм	210
Снаряженная масса а / м, кг	1770
Масса брутто, кг	2520
Грузоподъемность кг	675
Максимальная скорость, км / ч	120
Расход топлива при 90/120 км / ч	10.4 / 14,5 л / 100 км
Двигатель	ЗМЗ-409.10 (ЮМЗ-4213.10)
Топливо	газ АИ-92
Рабочий объем, л	2,7 (2,89)
Макс. мощность, л.с. / кВт / об / мин	128 / 94,1 / 4400 (99 / 72,8 / 4000)
Макс. крутящий момент Нм / об / мин	217,6 / 2500 (201/2500)
Трансмиссия	механическая, 5-ступенчатая (4-ступенчатая)
Раздаточная коробка	2-ступенчатая: I — 1; II — 1.94
Передние тормоза	дисковый вентилируемый, с двумя цилиндрами, с плавающей скобой
Задние тормоза	барабанного типа, с одним цилиндром, с автоматической регулировкой зазора между колодками и барабаном
Передняя подвеска	зависимая, рессорная со стабилизатором поперечной устойчивости, гидропневматические амортизаторы телескопического типа двустороннего действия, с двумя продольными рычагами и поперечным рычагом
Подвеска задняя	зависимая, на двух продольных полуэллиптических рессорах и гидропневматических амортизаторах телескопического типа двустороннего действия
Шины	225 / 75R16, 245 / 70R16

Детализированный персонаж УАЗ 3151 в цифрах, среди наиболее важных, на которые чаще всего обращают внимание — цена рублей на момент появления в автосалонах и расход топлива в различных условиях: на городской трассе или смешанная, а также полная и снаряженная масса .Еще важны габариты и объем багажника клиренс максимальная скорость разгон до 100 км в секундах или время, затраченное на преодоление 402 метра. Коробка передач автомат, механика; привод задний передний или полный, а может даже переключаемый

Основные показатели УАЗ 3151 1985 Характеристики внедорожника УАЗ 3151

С объемом двигателя 2445 куб. См иногда можно позволить себе раскрутить двигатель по максимуму и почувствовать себя гонщиком.

Привод, требующий особых навыков вождения и привыкания при вождении с другим типом вождения. Так автомобилей по низкой цене — это бюджетные , так как вы просто получаете машину для езды и только, но в некоторых случаях это единственная цель без штрафа. Для передвижения по городу больше не нужно. Возможно, для такого автомобиля не подходит слоган «Скупой платит дважды».

Существуют другие названия или опечатки:

Цена:

УАЗ 3151 / УАЗ 3151

3151: параметры, тесты (тест-драйв, краш-тест), отзывы, автосалоны, фото, видео, новости.

Описание и обзор (тест / тест-драйв / краш-тест) УАЗ 3151 1985. Цены, фото, тесты, тест-драйв, краш-тест, описание, отзывы УАЗ 3151

УАЗ 3151 В спецификации УАЗ 3151 1985 указаны кузовные данные (кузов тип, количество дверей, габариты, колесная база, снаряженная масса, полная масса, клиренс), показатели скорости (максимальная скорость, разгон до 100 км в час), показатели топлива (расход топлива в циклах по городу / трассе / смешанный, топливо объем бака или тип топлива), какой тип трансмиссии — механическая или автоматическая и сколько в ней передач 3151, количество передач может отсутствовать, тип подвески, размер передних и задних шин.передние и задние тормоза (дисковые, вентилируемые дисковые …). Двигатель — тип двигателя, количество цилиндров, положение, объем двигателя v, номинальная мощность / крутящий момент — все это в сводной таблице. Все цифры приведены для отдельных комплектаций: УАЗ 3151 1985.

В других вкладках вас также могут заинтересовать тест, тест-драйв / обзор, краш-тест, видео УАЗ, отзывы владельцев на УАЗ 3151 (но следует отметить, что отзывы оставлены неспециалистами и носят субъективный характер, хотя некоторые отзывы отражают проблемные места), анонсы и новости УАЗа.
В разделе АВТО -> ДИЛЕРЫ информация о дилерах, телефоны и описание салонов, адреса дилеров УАЗ в России, Украине, Казахстане, СНГ, адреса сайтов. В результате удобного поиска по бренду появится список городов. Возможно, вы что-то искали и зашли на страницу с описанием 3151 и не сразу заметили, что вам нужно: посмотрите во вкладках (параметры, обзор (тест-драйв), краш-тест, фото, видео, обзоры, автосалоны, где можно купить УАЗ, новости УАЗ, анонсы УАЗ) Так же, прочитав обзор (тест-драйв / тест), вы можете ознакомиться с отзывами автовладельцев УАЗ.

внедорожник 1985

8888888888888888.
Год:	1985	1985	1985	1985
Цена:
Кузов
Тип кузова:	внедорожник	внедорожник	внедорожник	внедорожник
Длина:	4025	4025	4025	4025
Ширина:	1785	1785	1785	1785
Высота:	2020	2020	2020	2020
База:	2380	2380	2380	2380
Колея передняя:	1445	1445	1445	1445
Задняя колея:	1445	1445	1445	1445
Вес корпуса:	1750	1600	1815	1750
Масса полная:	2500	2350	2550	2500
Кол-во дверей:	5	5	5	5
Багажник:	900/2200	900/2200	900/2200	900/2200
Колеса:	225 / 90R15	225 / 90R15	225 / 75R16	225 / 90R15
Двигатель
Двигатель:	бензин	дизель	бензин	бензин
Двигатель V:	2445	2445	2445	2890
Цилиндры:	4	4	4	4
Расположение:	продольная передняя	продольная передняя	продольная передняя	продольная передняя
Мощность / об / мин:	78/56 при 4000	86/63 при 4000	91/66 при 4000	84/61.5 на 4000
Крутящий момент, Н * м / об / мин:	160 при 2200	183 при 1800	196 при 2500	189 при 2200
Позиция:	рядный	рядный	рядный	рядный
Трансмиссия
КПП:	механика	механика	механика	механика
Количество передач:	4	4	4	4
Привод:	полный	полный	полный	полный
Передняя подвеска:	зависимая, рессорная	зависимая, рессорная	зависимая, рессорная	зависимая, рессорная
Задняя подвеска:	зависимая, рессорная	зависимая, рессорная	зависимая, рессорная	зависимая, рессорная
Передние тормоза:	диск	диск	диск	диск
Задние тормоза:	барабан	барабан	барабан	барабан
Индикаторы скорости
Макс.скорость:	110	120	120	120
Время разгона 0-100 км / ч:	25	25	25	34,2
Мощность топлива
Топливный бак:	78	78	78	78
Топливо:	AI-76	DT	AI-76	AI-76
Расход на 100км, город:	9.3	10,6	10,6	11,5
Расход на 100 км, трасса:	—	—	—	—
Расход на 100 км, смешанный:	—	—	—	—

Сергей Петров 14.05.2008 : «Машина зверь. Особое внимание, мосты с редукторами. Двигатель лучший из 2410. Установлен карбюратор ВАЗ-2005.Расход от 11л до 15.в зависимости от состояния. Четвертый двигатель. Проблем не было и нет. Отзовитесь к машине русского врача, если их можно так назвать.

Модель УАЗ 3151 — полноприводный внедорожник, впервые представленный вместе с моделью 31512 (спроектированной на базе 3151) Российским автомобильным заводом УАЗ в мае 1985 года. Первые версии этих моделей назывались 3151- 01 и 31512-01 и заменили выпускавшиеся ранее (с 1972 по 1985 год) автомобили УАЗ 469Б и 469, оснащенные двигателем УМЗ-451М мощностью 75 л.с.Новые модели оснащались двигателем УМЗ-414 мощностью 80 л.с. Обе модели имели 4-дверные металлические кузова с мягким съемным тентом и задней дверью. Позже внедорожники получили двигатель ЮМЗ-417, мощность которого составляет 90 л.с. Главной отличительной чертой моделей 3151 и 31512 были некоторые элементы в ее техническом оснащении, а именно наличие колесных редукторов, экранированного электрооборудования и предпускового подогревателя двигателя в ведущих мостах. Производство автомобиля УАЗ 3151 было завершено в октябре 2003 года, так как модель была достаточно технически устаревшей и больше не могла конкурировать на автомобильном рынке.Старая конструкция сцепления, 4-х ступенчатая коробка передач и слишком жесткая конструкция моста уже не удовлетворяли потребителей, и новый УАЗ Хантер «Охотник» был выпущен 3151, который, стоит отметить, внешне очень похож на своего предшественника.

В настоящее время УАЗ-3151 — единственный автомобиль типа джип в Вооруженных Силах Российской Федерации. Существует несколько модификаций боевой машины, а именно: универсальная машина, командно-штабная машина, машина радиационной и химической разведки. Также для выполнения различных специальных задач машина оснащается дополнительным оборудованием, например, дорожным индукционным миноискателем (в инженерно-технических войсках) или комплектом железнодорожных переходов, обеспечивающих движение вагона по железнодорожному пути с шириной колеи. 1520 мм или 1435 мм.

УАЗ также предлагает две модели на базе 3151: 31512 Командирский (легковой полноприводный автомобиль со съемным тентом) и 31514 со съемной металлической крышей и измененным салоном. Также существует две версии модели УАЗ 31512: 315123 и 315128. Их главное отличие — установленный двигатель. Для УАЗ 315123 предлагается двигатель Andoria 4CT90-1 мощностью 86 л.с., а для УАЗ 315128 — двигатель ЗМЗ-5143.10 мощностью 92 л.с. 31512 — самая дешевая машина от компании УАЗ, но, по заявлению производителя, не менее надежная, чем остальные.Также эта модель может быть оснащена по желанию заказчика передней рессорной подвеской или на небольших рессорах, обычными или удобными сиденьями, а также предлагает вариант с осями, оснащенными колесными редукторами — так называемые «милитари» ( УАЗ 31512-031).

Что касается модели УАЗ 31514 (31519), то в стандартной комплектации он имеет регулируемые комфортные сиденья, мягкую обивку, декоративную накладку, муфту переднего колеса ELMO, защитные арки (кенгурин). На самом деле это более комфортная модель по сравнению с 31512.Конечно же, главное отличие, как уже говорилось ранее, — это съемный металлический верх. Под маркой 31519-080 представлена ​​комплектация модели «супер-люкс», которая включает в себя вентиляционный люк, магнитолу с акустической системой. Отличия семейств 31514 и 31519 также заключаются в двигателях. На автомобилях УАЗ 31514 установлены двигатели. 2,5-литровый двигатель Заволжского (ЗМЗ-402) или Ульяновского (ЮМЗ-4178) моторных заводов мощностью 92 л.с., а модели 31519 имеют силовой агрегат УМЗ-4218 с 2.9 литров объемом 98–100 л.с. ..

На всех моделях устанавливается 4-ступенчатая механическая коробка передач и 2-ступенчатая раздаточная коробка.

Стоит отметить один исторический рекорд, который принадлежит первой модели этой серии — УАЗ 469. В 1974 году этой машине удалось подняться на вершину Эльбруса (4000 м) всего за 25 минут с учетом остановок. И только в 1997 году Land Rover решил подняться на ту же вершину.

.
