Схема зажигания Ваз 2101, устройство контактной системы зажигания

На автомобилях ВАЗ 2101 устанавливается контактная батарейная система зажигания. В задачу данной системы входит своевременная подача искры в цилиндры двигателя для воспламенения топливной смеси.

Далее рассмотрим общую конструкцию и по отдельности элементы, из которых состоит система зажигания ВАЗ 2101.

Она включает в себя катушку зажигания, в которой формируется высоковольтный импульс, распределитель-прерыватель (он же трамблер), распределяющий импульс по цилиндрам, свечей зажигания, обеспечивающих искру в цилиндрах, замка зажигания, включающего и выключающего подачу энергии на катушку, АКБ – источника электроэнергии, обычной проводки и проводов высокого напряжения.

1-Выключатель зажигания, 2-Катушка зажигания, 3-Распределитель зажигания, 4-Провода высокого напряжения, 5-Свеча, 6-Конденсатор, 7-АКБ, 8-Генератор напряжения, 9-Ротор распределителя, 10-Кулачковый мех., 11-Контакты прерывателя

Катушка зажигания

Катушка — герметичная с магнитопроводом разомкнутого типа, внутри наполнена маслом для трансформаторов. Модель ее — Б.117А. Корпус данного элемента – алюминиевый, сверху герметично закрыт пластиковой крышкой.



Наименования обозначений

1.Керамический изолятор10.Корпус
2.Корпус11.Клемма подключения питания
3.Изоляционная специальная бумага12.Пружина контактная
4.Первичная обмотка13.Корпус первичной обмотки
5.Вторичная обмотка14.Наружная изоляция первич. обмотки
6.Изоляция15.Монтажный хомут
7.Клемма первич. обмотки16.Магнитопровод внешний
8.
Винт контактный17.Сердечник
9.Клемма для центрального провода

Катушка зажигания ВАЗ-2101 – это по сути двухобмоточный трансформатор:

  • первичная обмотка на 300-400 витков (сечение провода — 0.7-0.8 мм.),
  • вторичная обмотка — на 20-30 тысяч витков (сечение провода — 0.1-0.7 мм).

Принцип действия катушки

При размыкании контактов трамблера магнитный поток, создаваемый АКБ, резко снижается. Проходя магнитопровод и обмотки электромагнитный поток создает ЭДС самоиндукции в 200-300 В на первичной обмотке и свыше 10 кВ — на вторичной. Напряжение вторичной обмотки и подается на свечи для создания искры.

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Распределитель обеспечивает распределение импульсов катушки по свечам в соответствии с порядком работы силовой установки.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.

Свечи зажигания

На ВАЗ-2101 применялись советские свечи марки А17ДВ, но сейчас, когда рынок заполнен качественными марками зарубежного производства, легко можно выбрать свечи с намного лучшими характеристиками, главное не попасться на китайскую подделку.

Конструктивные особенности свечей

Длина резьбовой части свечи — 19 мм, с шагом 1,25. Шестигранная часть (под свечной ключ) сделана с размером 20,8 мм.

Допустимый зазор между электродами свечи проверяется щупом. По книжке при контактной системе, зазор свечи ВАЗ 2101 должен соответствовать 0,5 – 0,6 мм.

Замок зажигания ВАЗ 2101

Включает в себя корпус с замковым механизмом, противоугонный механизм и контактную часть.

При поломке замкового механизма или противоугонного механизма замок заменяется полностью. Контактная же часть крепиться стопорным кольцом в корпусе, и при неисправности ее можно заменить отдельно.

Статья в тему — Устройство и замена замка зажигания

Аккумуляторная батарея

Применяется аккумулятор любой марки со стандартными параметрами, а именно 6СТ – 55Ач, что означает:

  • 6 – количество соединенных последовательно аккумуляторов (банок),
  • СТ – стартерный,
  • 55Ач – емкость батареи.

Видео — Контактная система зажигания

Система зажигания ВАЗ 2101: из чего состоит и как отрегулировать

Система зажигания ВАЗ 2101 является неотъемлемой частью автомобиля, поскольку она напрямую влияет на запуск мотора и его работоспособность. Проверке и регулировке этой системы периодически нужно уделять внимание, что обусловлено эксплуатацией её элементов при постоянных механических, температурных и других воздействиях.

Система зажигания ВАЗ 2101

Классические модели «Жигулей» с карбюраторными моторами оснащаются системой зажигания, которая требует периодической регулировки. От правильности установки момента зажигания и бесперебойной работы этой системы зависит экономичность и стабильное функционирование силового агрегата. Поскольку регулировка зажигания относится к наиболее важным мероприятиям по наладке двигателя, на этом процессе, а также на составляющих элементах системы зажигания стоит остановиться более детально.

Что это такое

Система зажигания — совокупность нескольких устройств и приборов, которые обеспечивают искрообразование и дальнейшее возгорание горючей смеси в цилиндрах мотора в нужный момент времени. На эту систему возлагается несколько функций:

  1. Образование искры в момент сжатия поршня, согласно порядку работы цилиндров.
  2. Обеспечение своевременного момента зажигания согласно оптимальному углу опережения.
  3. Создание такой искры, которая необходима для возгорания топливно-воздушной смеси.
  4. Непрерывное искрообразование.

Принцип образования искры

В момент включения зажигания на контакты прерывателя трамблёра начинает поступать ток. Во время запуска двигателя одновременно с коленвалом проворачивается вал распределителя зажигания, который своим кулачком замыкает и размыкает цепь низкого напряжения. Импульсы подаются на катушку зажигания, где напряжение преобразовывается в высоковольтное, после чего подаётся на центральный контакт трамблёра. Затем напряжение посредством бегунка распределяется по контактам крышки и поступает на свечи по ВВ проводам. Таким образом формируется и распределяется искра.

Схема системы зажигания ВАЗ 2101: 1 — генератор; 2 — выключатель зажигания; 3 — распределитель зажигания; 4 — кулачок прерывателя; 5 — свечи зажигания; 6 — катушка зажигания; 7 — аккумуляторная батарея

Для чего нужна регулировка

При неправильно выставленном зажигании появляется много проблем:

  • теряется мощность;
  • мотор троит;
  • повышается расход топлива;
  • появляются хлопки и выстрелы в глушитель;
  • неустойчивая работа на холостом ходу и пр.

Чтобы избежать всех перечисленных трудностей, зажигание нуждается в регулировке. В противном случае нормальная эксплуатация автомобиля будет невозможна.

ВВ провода

Высоковольтные провода, или, как их ещё называют, свечные, отличаются от всех остальных, установленных в автомобиле. Назначение этих проводов — передавать и выдерживать проходящее по ним напряжение к свечам зажигания и защищать от электрического заряда другие элементы транспортного средства.

Свечные провода обеспечивают соединение катушки зажигания, трамблёра и свечей

Неисправности

Появление проблем с ВВ проводами сопровождается следующими характерными признаками:

  • проблемный запуск мотора из-за недостаточного напряжения на свечах;
  • выстрелы при пуске и вибрации во время дальнейшей работы мотора;
  • нестабильная работа на холостых оборотах;
  • периодическое троение двигателя;
  • появление помех при работе магнитолы, которые меняются при изменении оборотов мотора;
  • запах озона в подкапотном пространстве.

Основными причинами, которые приводят к появлению проблем с проводами, являются износ и старение изоляции. Расположение проводов вблизи двигателя приводит к температурным перепадам, особенно в зимнее время, в результате чего изоляция постепенно трескается, внутрь попадает влага, масло, пыль и пр. При достижении трещин токопроводящей жилы, ВВ провод может быть пробит на массу, а искра на свечу попросту не дойдёт. Кроме этого, провода часто выходят из строя в местах соединения центрального проводника и контактных разъёмов на свечах либо катушке зажигания. Чтобы избежать механических повреждений, провода должны быть правильно уложены и закреплены специальными хомутами.

Одной из неисправностей высоковольтных проводов является обрыв

Как проверить

Для начала следует визуально осмотреть кабели на предмет повреждений изоляционного слоя (трещины, сколы, оплавления). Внимание следует также уделить контактным элементам: на них не должно быть следов окисления или нагара. Проверку центральной жилы ВВ проводов можно выполнить с помощью обычного цифрового мультиметра. При диагностике выявляют обрыв проводника и измеряют сопротивление. Процедура состоит из следующих действий:

  1. Снимаем свечные провода.

    Стягиваем со свечей резиновые колпачки с проводами

  2. Выставляем на мультиметре предел измерения сопротивлений 3–10 кОм и прозваниваем последовательно провода. При обрыве токоведущей жилы сопротивление будет отсутствовать. Исправный кабель должен показать около 5 кОм.

    Исправные свечные провода должны иметь сопротивление около 5 кОм

Сопротивление проводов из комплекта не должно отличаться более чем на 2–3 кОм.

Я проверяю провода на повреждение и пробой искры следующим образом: в тёмное время суток завожу мотор и открываю капот. Если искра пробивает на массу, то это будет отчётливо видно, особенно во влажную погоду — будет проскакивать искра. После этого без труда определяется повреждённый провод. Кроме того, однажды я столкнулся с ситуацией, когда двигатель начал троить. Я начал проверку со свечей, поскольку провода были заменены недавно, но дальнейшая диагностика привела к неисправности именно в кабеле — на одном из них не было контакта с самой клеммой, соединяющей проводник со свечой. После восстановления контакта двигатель заработал ровно.

Видео: проверка ВВ проводов

Какие поставить

При выборе и покупке высоковольтных проводов следует обращать внимание на их маркировку. Производителей рассматриваемых элементов существует немало, но предпочтение лучше отдавать следующим:

  • BERU;
  • NGK;
  • PARTS-MALL;
  • AMD;
  • Bremi;
  • Tesla Technics.

Сегодня предлагается большой выбор свечных проводов, но предпочтение лучше отдавать известным производителям

В последнее время всё больше автовладельцев предпочитают приобретать силиконовые ВВ провода, которые отличаются более высокой прочностью и защитой внутренних слоёв от воздействия высоких температур, истирания, агрессивных химических веществ.

Свечи

Основное назначение свечей зажигания в бензиновом моторе — воспламенение рабочей смеси в камере сгорания. Та часть свечи, которая находится внутри цилиндра, постоянно подвергается высоким температурным, электрическим, химическим и механическим воздействиям. Несмотря на то что эти элементы изготавливаются из специальных материалов, со временем они всё же выходят из строя. Поскольку от работоспособности и состояния свечей зависит как мощность, расход топлива, так и беспроблемный запуск мотора, проверке их состояния периодически следует уделять внимание.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Способы проверки

Существуют разные методы проверки свечей, но гарантий их работоспособности на двигателе не даёт ни один.

Визуальный осмотр

При обычном осмотре можно, например, определить, что с двигателем возникли проблемы по причине мокрой свечи, поскольку не происходит воспламенение топлива в камере сгорания. Кроме этого, осмотр позволяет выявить состояние электрода, образование сажи и шлаков, целостность керамического корпуса. По цвету нагара на свече можно определить общее состояние двигателя и правильность его работы:

  • коричневая — нормальная рабочая свеча;
  • в саже — указывает на слишком богатую смесь или позднее зажигание;
  • в масле — явный признак того, что масло попадает в цилиндр через втулки клапанов или через поршневые кольца;
  • оплавленные контакты — происходит такое при слишком раннем зажигании;
  • пепел на свече — использование бензина либо масла с присадками, которое попадает в цилиндры;
  • потрескавшийся изолятор — использование некачественного бензина и неверная регулировка системы зажигания.

Нормальный цвет электродов — все оттенки коричневого при минимальной толщине налёта

Как минимум два раза в год я выкручиваю свечи, осматриваю их, аккуратно очищаю от нагара щёткой по металлу, а также проверяю и если нужно регулирую зазор между центральным электродом. При таком обслуживании за последние несколько лет проблем со свечами у меня не возникало.

На работающем моторе

Диагностика на включённом двигателе довольно проста:

  1. Запускают мотор.

Как установить бесконтактную систему зажигания на Классику (ВАЗ 2101

Из-за частых неполадок обычного контактного зажигания на Классических автомобилях ВАЗ 2101 — 2107 их владельцы отдают предпочтение бесконтактному электронному зажиганию (БСЗ). Оно имеет очевидные и проверенные на практике преимущества — простота и легкость настройки.

Установка БСЗ

Бесконтактное зажигание, установленное на ВАЗ, позволит забыть о таких проблемах как окисление и вибрация контактов, износ контактов и кулачка прерывателя и других.
Подробнее



Теперь, перейдем к самому главному — выбор и установка БСЗ на ВАЗ Классику. Лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол. В коробке находится катушка, коммутатор, жгут проводов и распределитель.

Внешний вид упаковки БСЗ

Комплект БСЗ на автомобили ВАЗ 2101 — 07

Согласно многим отзывам в интернете этот комплект для ВАЗ 2101, 2106, 2105 и 2107 признан одним из лучших. Единственный минус — высокая цена. Также, перед покупкой нужно посмотреть, какой блок двигателя у Вас. Для моторов 1.6 и 1.5 нужен трамблер с номером 38.3706, для 1.2 и 1.3 (высота блока этих двигателей ниже, и вал самого распределителя короче) — 38.3706–01.

Для установки нам понадобится:

  • сверло;
  • дрель;
  • пара саморезов;
  • рожковый ключ на «13»;
  • торцовые или накидные ключи на «8» и «10»;
  • ключ на «38».

На некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно.

Замена бесконтактного электронного зажигания на ВАЗ 2101-2107

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут метки на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».

  2. Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение должен ставиться новый распределитель.

  3. Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.

  4. После нам понадобится ключ на 13, им откручивается гайка замка распределителя, после снимаем

Бесконтактная система зажигания ВАЗ 2101

Система зажигания

На чтение 3 мин. Просмотров 186

Главной темой сегодняшней статьи будет бесконтактная система зажигания ВАЗ 2101. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а еще увеличения качества сгорания воздушно-топливной смеси.

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение контактного типа зажигания. Обычно представленная система применяется на моделях автомобилей отечественного производства или же самостоятельно устанавливаются вместо контактной. Сегодня мы более подробно поговорим о бесконтактной системе зажигания автомобиля ВАЗ 2101.

ВАЗ 2101

В данной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет бесконтактная система зажигания?
  • Конструкция БСЗ ВАЗ 2101;
  • В чем заключаются основные особенности электронного зажигания автомобиля марки ВАЗ 2101?
  • Как правильно установить БСЗ на автомобиль марки ВАЗ 2101?
  • Как правильно проводится регулирование бесконтактной системы зажигания на автомобиле ВАЗ 2101?

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы зажигания. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а еще увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы включает в себя целый перечень различных элементов, к которым относятся:

  • Источник питания;
  • Катушка;
  • Переключатель;
  • Вакуумный регулятор опережения;
  • Главный регулятор опережения;
  • Распределитель;
  • Проводки с высоким напряжением;
  • Транзисторный коммутатор;
  • Свечи;
  • Датчик сигналов.
Схема безконтактной система зажигания ВАЗ 2101

Конструкция данной системы аналогична контактной системе, только исключается датчик сигналов и транзисторного коммутатора. К основным преимуществам установления БСЗ ВАЗ 2101 являются такие:

  1. Увеличение высокого напряжения и энергии искрового разряда;
  2. Улучшение запуска двигателя, особенно это заметно в холодное время года;
  3. Улучшение стабильности функционирования двигателя;
  4. Экономичность функционирования двигателя.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2101 пошагово, следуя такому алгоритму:

  1. Снимите крышку, с проводками высокого напряжения, трамблера;
  2. Отключите проводки высокого напряжения с катушки;
  3. С помощью стартера выставите резистор под углом в 90⁰ к двигателю, но после этого нельзя поворачивать коленвал двигателя;
  4. Поставьте метку на двигателе напротив средней пометки на трамблере;
  5. С помощью ключа на 13 открутите гайку со шпильки на вилке трамблера;
  6. Снимите старый трамблер;
  7. Отключите проводок от катушки, который идет к трамблеру;
  8. Снимите крышку с нового трамблера и вставьте в двигатель;
  9. Поверните корпус трамблера до поставленных меток;
  10. При помощи гайки зажмите вилку трамблера;
  11. Установите новую крышку трамблера на новый трамблер;
  12. Поменяйте старую катушку;
  13. Подключите штатные проводки к новой катушке;
  14. Установите коммутатор;
  15. Соответственно со схемой, которая есть в инструкции по установлению, подключите все проводки;
  16. Бесконтактная система установлена на автомобиль ВАЗ 2101, теперь остается только отрегулировать ее.

Регулирование бесконтактной системы

Регулирование будем проводить в два этапа. Первым рассмотрим процесс регулирования опережения зажигания без приборов. Для начала необходимо разогреть автомобиль до 85 градусов, после этого набрать скорость до 40 километров в час и на четвертой передаче резко нажать на педаль газа. Самым лучшим вариантом будет, если ощущается детонация на протяжении двух трех секунд и уверенно набирать скорость.

Если вы услышите стук, то нужно немного повернуть трамблер по часовой стрелке и снова повторить все действия до тех пор, пока стук не прекратится. Если вы ощущаете проваливание, то нужно повернуть трамблер против часовой стрелки и повторить все действия.

Теперь рассмотрим регулирование холостого хода. При помощи винтика количества выставите около 1 200 оборотов, а после найдите расположение максимальных оборотов. Снова выставите около 1 200 оборотов, а после снова проверьте максимальное количество оборотов. Выполняйте данные действия до тех пор, пока обороты не будут приблизительно равны 1 200 оборотов, а винтик в найденном расположении максимальных оборотов. После этого необходимо понизить количество оборотов до стандарта (приблизительно 900 оборотов).

Электронное зажигание на ВАЗ 2101: как установить и плюсы

4 / 5 ( 68 голосов )

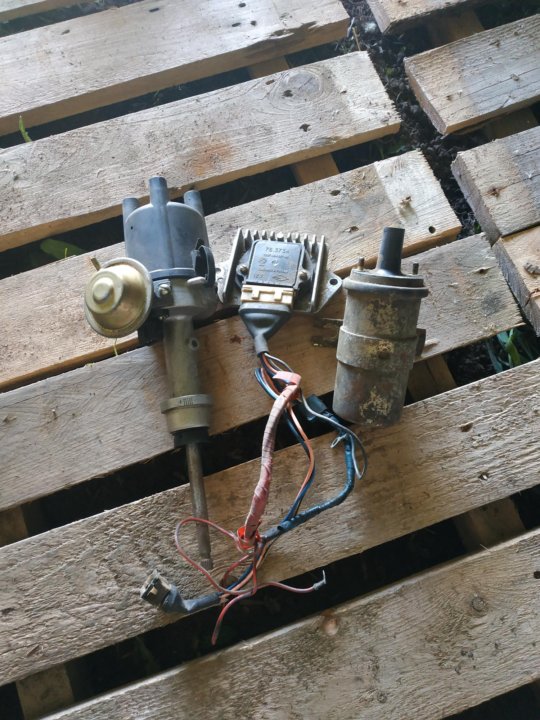

Комплект бесконтактного зажигания для классики

Если установить электронное зажигание ВАЗ 2101, то двигатель станет сильнее на одну-две лошадки, работа его будет намного устойчивее. Такие слова можно услышать от владельцев, которые отказались от контактных систем зажигания. А что на самом деле происходит с работой двигателя автомобиля? Какие изменения происходят? В лучшую или худшую сторону? Вопросов много возникает, но на них имеется один ответ – да, бесконтактное электронное намного эффективнее, нежели старое, изжившее себя, контактное.
И самый главный плюс для автомобилистов – это то, что за ним не нужно постоянно следить. Вследствие того, что отсутствует контактна группа, время пробоя искры не изменяется. Нет нужды постоянно следить за зазором, так как роль прерывателя выполняет датчик Холла.

Преимущества установки электронного зажигания

Увеличивается мощность, которую может отдать двигатель. Его работа становится практически идеальной (при условии, что выставлен правильно момент). Насчет лошадок, которые запряглись дополнительно, вам расскажет только замер, который провести не каждый сможет. Зато после установки бесконтактного зажигания на ВАЗ 2101 ощущается «прилив сил» у мотора, он работает устойчиво и, как может показаться, намного мощнее становится. Но самое главное – вы начинаете экономить. Расход уменьшается за счет того, что бензин, поступающий в цилиндры, сгорает практически полностью (благодаря точному времени пробоя искры).

Не нужно часто проводить регулировки – это факт, который отрицать нельзя. На контактном распределителе зажигания вам постоянно приходится следить за состоянием одного главного элемента. Речь идет о контактной группе, которая выдает импульс на катушку зажигания. В электронной системе ее обязанности легли на коммутатор и датчик Холла. Последний реагирует на металл – вокруг него вращается железная «юбка» с прорезями. Когда металлическая часть проходит возле датчика, на его сигнальном выводе появляется импульс. Он усиливается при помощи коммутатора. Чтобы глубоко не лезть в теорию, остановимся только лишь на сути.

После усиления сигнала коммутатор подает его на вывод катушки зажигания ВАЗ 2101, которая является частью схемы. Обратите внимание на то, что в контактной и электронной системах используются различные модификации катушек. Конечно, если вы проведете монтаж БСЗ на свой автомобиль, а оставите старую катушку, то двигатель заведется и работать будет. Вот только эффективность от этой замены окажется маленькой. Если контактные катушки выдают 20-25 кВ, то бесконтактные порядка 30-35. А что такое катушка? Это простой повышающий трансформатор, на вход которого подается 12 Вольт, а с выхода снимается несколько десятков тысяч Вольт. Следовательно, разное число витков будет в обмотках этого трансформатора.

Электронное зажигание ВАЗ 2101: установка

Для работы вам потребуется комплект БСЗ:

  1. Распределитель с датчиком Холла.
  2. Коммутатор электронный.
  3. Саморезы и пластиковые хомуты.
  4. Соединительные провода.
  5. Термоусадочная изоляция.

При работе можно, конечно, применять и простую изоленту. Но термоусадка хороша тем, что обеспечивает надежную защиту соединений и придает им законченный, аккуратный вид. Ну что, готовы к установке? Тогда начинайте. Сначала просверлите два небольших отверстия, в которые нужно будет вкрутить саморезы для крепления коммутатора. Схема зажигания ВАЗ 2101 очень простая, потребуется только лишь произвести подключение к плюсу, идущему от замка зажигания. Не следует проводить запитку от АКБ напрямую, так как вся система даже при выключенном зажигании будет потреблять электроэнергию, постепенно разряжая батарею.

Схема подключения узлов бесконтактной системы зажигания

Снимите старый распределитель, выкрутив гайку на блоке двигателя. Новый устанавливаете на его место. Для этого:

  1. Установите шкив коленчатого вала по метке (оптимально – по средней).
  2. Снимите с трамблера крышку и выставьте бегунок аккурат напротив контакта, который соответствует первому цилиндру.
  3. Вставьте распределитель и наживите гайку (пока что не затягивайте, так как придется немного подкорректировать угол опережения).

От трамблера идет три провода: два на питание, а один сигнальный. Соединяются они с коммутатором, на который приходит питание от замка зажигания. Также от электронного коммутатора идут провода на высоковольтную катушку. В комплекте для установки БСЗ имеется принципиальная схема, ее и нужно использовать при проведении монтажа. Закрепите все элементы, провода стяните хомутами, чтобы не оборвались. Питание лучше всего подавать через предохранитель. Только помните о нем, если вдруг двигатель не заведется, первым делом смотрите его состояние. Вот и все, теперь можно запустить мотор и окончательно настроить угол опережения. Электронное зажигание ВАЗ 2101 прослужит вам верой и правдой очень долго, а ухода потребует минимального – поддерживайте только чистоту.

Видео электронное зажигание на автомобиль ВАЗ 2101:

[youtube]https://youtu.be/s47zMDzbggI[/youtube]

Установка бесконтактного электронного зажигания на автомобили Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика – электронное зажигание на ваз, бесконтактное зажигание на ваз | Школа авторемонта

Апр 15, 2016 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin





На сегодняшний день, уже многие владельцы Классики ( Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 ) установили на свои авто бесконтактное электронное зажигание. И это естественно. Преимущества бесконтактного зажигания очевидны и проверены на практике. Например: простота установки и настройки, надежность и точность работы, значительное улучшение запуска двигателя в холодное время года. Как мне кажется, не плохой получается список «плюсов»!? И если Вы не консерватор, Вас порядком достали «причуды» контактной пары и по определенным причинам, Вы еще не решились на покупку комплекта бесконтактного зажигания, то эта статья ( я надеюсь ) поможет Вам сделать последний шаг. Так как, на самом деле, больших сложностей и проблем при установке «обновки» у Вас не должно появиться. Как мне, например, кажется, самая большая проблема – это сама покупка комплекта. Ведь, надо себя заставить расстаться с кругленькой суммой ;)))

Теперь от вступления, перейдем к главному. Выбор, покупка и установка на любимую и непобедимую Классику ( Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 ) комплекта бесконтактного электронного зажигания.

Выбор и покупка: от себя могу посоветовать остановиться на комплекте бесконтактного зажигания российского производства город Старый Оскол – смотрим фото 1. В коробке находим – катушку, коммутатор, распределитель и жгут проводов ( фото 2 ). По качеству, этот комплект считается одним из самых лучших. Правда и цена, «кусается»))) Так же, посмотрите, какой блок двигателя у Вас стоит, так как распределители идут двух видов ( отличаются длинной вала ) – для двигателя Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105 и Ваз-2103, Ваз-2106, Ваз-2107.





Готовимся к установке – дрель, сверло и пара саморезов ( для катушки в моторном отсеке предусмотрены стандартное место крепежа, а вот коммутатор придется крепить самостоятельно ), рожковый ключ на 13, накидные или торцовые ключи на 8 и 10. Для того, чтобы поставить двигатель на метку «ВМТ» понадобиться ключ на 38.

Можем приступать к замене:

Берем ключ на 38 и крутим гайку храповика до совпадения меток на шкиве коленвала и передней крышки двигателя, то есть устанавливаем двигатель на метку «ВМТ» ( фото 3 ).



Запоминаем расположение распределителя и бегунка, в такое положение будет ставиться новый распределитель. В моем случае, бегунок повернут к клапанной крышке и «стоит на четвертый цилиндр» по крышке распределителя ( фото 4 ). Это его правильное положение.



Так же, находим на катушке, метку Б+ и запоминаем какие провода к ней прикручиваются ( фото 5 ). После чего откручиваем и снимаем катушку.



Ключом на 13 откручиваем гайку замка распределителя и снимаем его. Стараемся не потерять прокладку – фото 6.



Закрепляем коммутатор, прикручиваем черный провод «на массу» ( фото 7 ). Устанавливаем и закрепляем к кузову катушку. Стандартные провода подключаем на соответственные клеммы ( обращаем внимание на расположение клемм Б и К на новой катушке – фото 8). Провода с коммутатора – с меткой + на клемму Б, второй провод на клемму К – фото 9.







Устанавливаем распределитель, гайку замка полностью не затягиваем. Подключаем провода от коммутатора к распределителю ( фото 10 ). Проверяем положение распределителя и бегунка ( фото 11 ), надеваем крышку и подключаем провода в порядке 1-3-4-2 ( фото 12 ).







После, того как все закрепили, можем запускать двигатель и приступать к регулировке зажигания «на слух». Но если у Вас есть стробоскоп, можете им воспользоваться))) . Для этого, на работающем двигателе, медленно крутим распределитель ( гайку замка, мы для этого и не затягивали ) «вперед-назад» ( фото 13 ) и ищем среднее положение, в котором обороты двигателя будут самыми высокими и ровными.



При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена заднего тормозного шланга на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
  • Замена сайлентблоков передних (нижних и верхних) рычагов на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
  • Замена задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика

Ваз 21011 - Bakıda elanlar: UcuzTap

  • Bütün kateqoriyalar
  • Şəxsi əşyalar
    • Geyim və ayaqqabılar
    • Saat və zinət əşyaları
    • Aksesuarlar
    • Uşaq məhsulları və oyuncaqlar
    • Sağlamlıq və gözəllik
  • Ev və bağ üçün
    • Təmir və Tikinti
    • Mebel və Interyer
    • Məişət texnikası
    • Qab-qacaq və mətbəx ləvazimatları
    • Bitkilər
  • Elektronika
    • Аудио və видео
    • Kompüter aksesuarları
    • Oyunlar, pultlar və proqramlar
    • Masaüstü kompüterlər
    • Komponentlər və monitorlar
    • Plan на kitablar
    • Noutbuklar VƏ Netbuklar
    • Ofis avadanlığı və istehlak
    • Telefonlar
    • Nömrələr və СИМ-kartlar
    • Фото Texnika
  • Hobbi və asudə
    • Biletlər və səyahət
    • Velosipedlər
    • Kolleksiya
    • Мусиги alətləri
    • Idman vƏ asudə
    • Kitab və jurnallar
    • Ovçuluq və balıqçılıq
    • Tanışlıq
  • Nəqliyyat
    • Avtomobillər
    • Ehtiyat hissələri və aksesuarlar
    • Su nəqliyyatı
    • Motosikletlər və mopedlər
    • Avtobuslar və xüsusi texnika
  • Daşınmaz əmlak
    • Mənzill 6
    • Villalar, bağ evləri
    • Torpaq
    • Qarajlar
    • Xaricdə əmlak
    • Obyektlər və ofislər
  • iş və Biznes
    • Иш
    • Biznes üçün avadanlıq
    • Xidmətlər
    • rzaq
  • Heyvanlar
    • İtlər
    • Pişiklər
    • Quşlar

Каталог автомобилей - VZ 2101. ..2107

ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

<< вернуться к содержанию

Применение подшипников Обозначение подшипников по ГОСТ Обозначение подшипников VBF
Карданный вал 6-18050517 62205.2РС
Генератор 6-18020119 6201.2РС
Генератор 6-18030219 6302.2РС
Двигатель (механизм натяжения ремня) 6-25670519 256705E1
Коробка передач (выходной вал) 6-205 6205P6Q6 /
Коробка передач (выходной вал) 6-50306 6306N. P6Q6 /
Коробка передач (выходной вал) 6-464904 К19,3х25,3х19,8ТН
Коробка передач (входной вал) 6-50706 50706AE1
Коробка передач (входной вал) 6-18050219 62202.2РС
Коробка передач (промежуточный вал) 6-156704 156704E1
Ось задний 6-180306117 6306.2РС
Водяной насос 6-330 330902E
Водяной насос 6-1HP16115 1HP16115K1E
Дистанционная втулка 6-76 76
Рулевой механизм
6-776900X 776900X
Рулевой механизм 6-996805E1 996805E1
Рулевой механизм 6-996905E1 996905E1
Шестерня рулевого механизма (подшипник вала) 2105-3401120
Сцепление 6-360708C17 360708K3
Втулка выключения сцепления 2101-1601180-01
Подвеска карданного вала в сборе 2105-2202078
Ось задний 7705
Ось задний 7707
Ступицы колес 7804
Ступицы колес 7805
Ось задний 7807

Ваз 2101 - Առք ու Վաճառք

meqenan gtnvum e idealakan vichakum. наев хнараворе поксанакум им коксмиц гавелавчаров

Մակնիշ ВАЗ (Лада) Ել 2101

Արեթիվ 1984 ՎիճակըՕգտագործված

ԹափքՍեդան Փոխանցման տուփՄեխանիկական

ՂեկԳործարանային ձախ ԳույնՈսկեգույն

ՎառելիքԳազ

Վազք 126. 000 грн Արժիչի ծավալ 77333 լ

Ձիաուժ 111 Ներ 4

ՔարշակԵտևի քարշակ Հիդրավլիկ ՂեկՍովորական

Անվահեծ R14 ԱնվադողերՆոր

Սրահի գույնՍև ՍրահԱյլ / Другое

VIN код Մոդիֆիկացիա-

Ներմուծման երկիր- Նոր բերված-

Դիլլեր- ՄաքսազերծվածՄաքսազերծված է

Փոխանակվում էՓոխանակվում է ՓակովիՓակովի չառաջարկել

ABS- TRC-

ESP- EBD-

Տուրբոմղիչ- Բորտ համակարգիչ-

Հայելիների տաքացում- Ղեկի տաքացում-

Նստատեղերի տաքացում- Էլեկտրական հայելիներ-

Անձրևի ցուցիչ- Լույսի ցուցիչ-

Կռուիզ կոնտրոլ- Քսենոնային լուսարձակներ-

Լուսարձակների լվացում- Պանորամային լյուկ-

Հակաառևանգման համակարգ- Պարկտրոնիկ-

Պարկինգ կոնտրոլ- Ետընթացի տեսախցիկ-

CD / MP3- DVD-

Մոնիտոր / TV- Նավիգացիոն համակարգ-

Անվտանգության բարձիկներ- Նստատեղի կարգավորում-

Կոնդիցիոներ- Կլիմատ կոնտրոլ-

Էլեկտրական ղեկ- Էլեկտրական ապակիներ-

Ձայնամեկուսացում- Թյունինգապատ-

Лучшая цена ваз 2101 the - отличные предложения на ваз 2101 от мировых продавцов ваз 2101

Отличные новости !!! Вы попали по адресу ваз 2101 г. р.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший ваз 2101 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой ВАЗ 2101 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ваз 2101 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести vaz 2101 the по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

İşlənmiş VAZ (LADA) maşınları 2101 Azərbaycanda lalafo.az satışda✅ Münasib qiymət ВАЗ (LADA)!

İşlənmiş VAZ (LADA) maşınları 2101 Azərbaycanda lalafo.az satışda✅ Münasib qiymətə ВАЗ (LADA)!

Модель

  • Модель Digər

  • 1111 Ока

  • 2101

  • 2102

  • 2103

  • 2106

  • 2106

  • 2108

  • 2109

  • 21099

  • 2110

  • 2111

  • 2112

  • 9193 2112

  • 9196

      Самара

      2123

    • 2129

    • 2328

    • 2329

    • Granta

    • Kalina

    • Priest
      • Largus 9198
      • 2120 Надежда

        90 006
      • 4x4 Нива

      • Самара

      Иль

      • 2020

      • 2019

      • 2018

      • 2018

      • 2017

        • 2014

        • 2013

        • 2012

        • 2011

        • 2010

        • 2009

        • 2008

        • 2007

        • 2007

        • 2003

        • 2002

        • 2001

        • 2000

        • 1999

        • 1996

        • 1997

        • 1997

        • 1993

        • 1992

        • 1991

        • 1990

        • 1989

        • 1988

        • 1987

        • 1986

        • 98
        • 1986

        • 98

        • 1986

        • 94

        • 1982

        • 1981

        • 1980

        • 1979

        • 1978

        • 1977

        • 1976

        • 98

        • 1976

        • 98

        • 1972

        • 1971

        • 1970

        • 1969

        • 1968

        • 1967

        • 1966

        • 1966

        • 1966

        • 1962

        • 1961

        • 1960

        • 1959

        • 1958

        • 1957

        • 1956

        • 1955

          96
        • 1955

        • 1951

        • 1950

        • 1949

        • 1948

        • 1947

        • 1946

        • 1945

        • 1945

        • 1941

        • 1940

        • 1939

        • 1938

        • 1937

        • 1936

        • 1935

          • 1935

            • 4
            • 1931

            • 19 30

            • 1929

            • 1928

            • 1927

            • 1926

            • 1925

            • 1924

            • 1
            • 1924

            • 1

              98

              98 1920

            • 2020

            • 2019

            • 2018

            • 2017

            • 2016

            • 2015

            • 2014

            • 2014

            • 2014

            • 2011

            • 2010

            • 2009

            • 2008

            • 2007

            • 2006

            • 2005

            • 98
            • 2005

            • 94

            • 2002
            • 2001

            • 90 193 2000

            • 1999

            • 1998

            • 1997

            • 1996

            • 1995

            • 1994

            • 1994

            • 1993

              1990

            • 1989

            • 1988

            • 1987

            • 1986

            • 1985

            • 1984

            • 1984

            • 1983

              1980

            • 1979

            • 1978

            • 1977

            • 1976

            • 1975

            • 1974

            • 1974

            • 1973

              1970

            • 1969

            • 1968

            • 1967

            • 1966

            • 1965

            • 1964

            • 1963

            • 1963

            • 1

                1

                • 1958

                • 1957

                • 1956

                • 1955

                • 1954

                • 1953

                • 1953

                • 1948

                • 1947

                • 1946

                • 1945

                • 1944

                • 1943

                • 1

                  • 1

                    • 1

                      • 1938

                      • 1937

                      • 1936

                      • 1935

                      • 1934

                      • 1933

                      • 1932

                      • 91960003 9198 91960003 9198 9196
                        • 1927

                        • 1926

                        • 1925

                        • 1924

                        • 1923

                        • 1922

                        • 1921

                          • 1921

                          • 1921

                          • 1921

                          • Arxa intiqallı

                          • 4WD

                          • AWD

                          Цветовое

                          • Sari

                          • narıncı

                          • qırmızı

                          • Yaşıl

                          • гёй

                          • çəhrayı

                          • bənövşəyi

                          • qəhvəyi

                          • Боз

                          • Qara

                          • qızılı

                          • Gümüşü

                          • Белж

                          • Зюд rəngi

                          • GOY

                          .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
