Обычно, после приобретения снегохода многие начинают задумываться как его транспортировать на то или иное место. В обычный легковой автомобиль такой вид транспорта не поместиться, поэтому сделать прицеп для снегохода своими руками многие решаются не зря.

Содержание

1. Как сделать прицеп для перевозки снегохода
2. Инструкция по созданию чертежа
3. Перечень запчастей и комплектующих
4. Пошаговая инструкция по изготовлению
5. Особенности крафта прицепа своими руками
6. Усиление передней и задней подвески
7. Амортизаторы под уклоном
8. Цена изготовления прицепа своими руками

Как сделать прицеп для перевозки снегохода

Прицеп к автомобилю для перевозки снегохода можно купить в специализированном магазине или на СТО в крупных городах. Стоит понимать, что обычный прицеп не подойдет, для перевозки такого типа техники понадобиться отдельная модель. Именно это и сподвигло многих смастерить самодельный прицеп для перевозки снегохода своими руками.

Прежде всего стоит узнать, что прицепы бывают двух видов: открытые и закрытые. Естественно, что второй вариант будет надежней, но и сумму на его изготовления придется потратить побольше. Стоит понимать, что какой бы из прицепов вы не решились сделать, он должен обладать такими свойствами:

• конструкция должна быть усиленной;
• обязательно наличие специального трапа, по которому снегоход поднимают и опускают;
• кольца для крепления снегохода при транспортировке;
• платформа прицепа должна соответствовать размерам транспортного средства.

Выполнять работы по производству не получиться просто так, для этого предварительно стоит провести некоторые подготовительные работы.

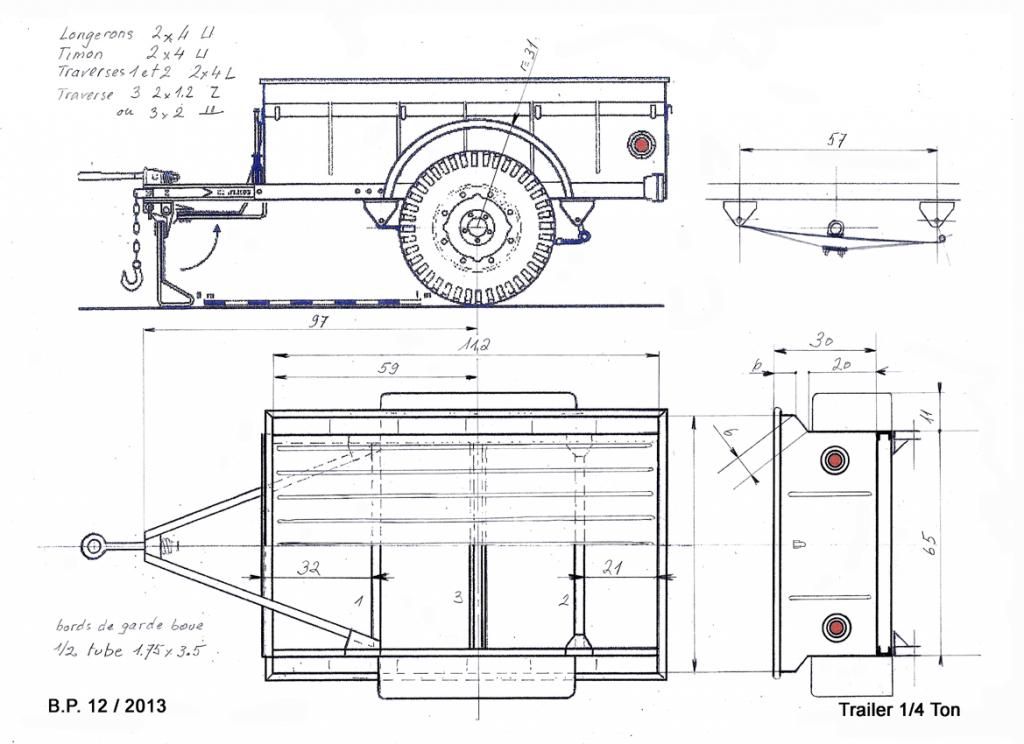

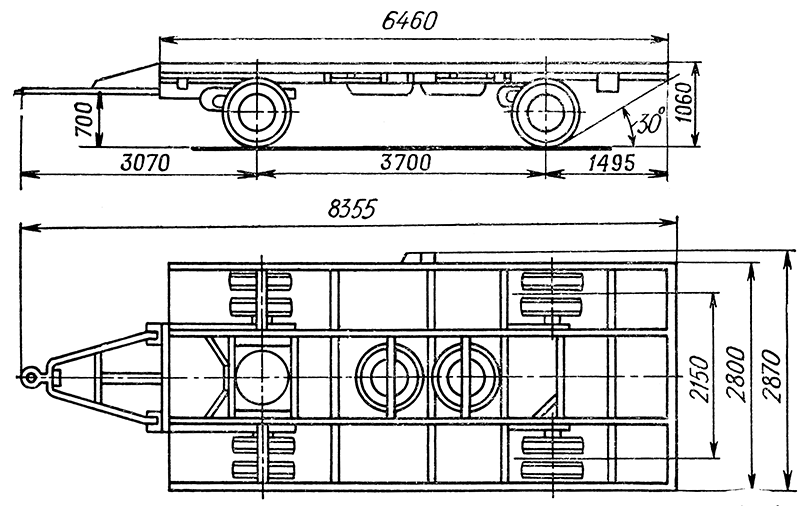

Инструкция по созданию чертежа

Прицеп для снегохода своими руками невозможно сделать без чертежей, их можно сделать самостоятельно, но для этого необходимы определенные навыки. Для тех, у кого их нет придет на помощь интернет, здесь при желании можно отыскать самые разнообразные чертежи под любой снегоход. Главными показателями должны стать:

• габариты снегохода;
• разновидность техники.

Во всем остальном чертеж делается по стандарту, взятому их интернета.

Arctic Cat

4.88%

Тайга

18.78%

Ямаха

18.87%

Буран

25.55%

Polaris

3.69%

Ski-Doo

12.62%

Lynx

6.38%

Tiksy

1.76%

Stels

4.49%

Irbis

2.99%

Проголосовало: 2274

Перечень запчастей и комплектующих

После создания чертежа необходимо составить список необходимых материалов и купить их. Минимум для изготовления прицепа можно представить в виде таблицы, при чем для каждой составляющей отдельно.

необходимый материал	количество
лонжерон из железных швеллеров	1 шт.
поперечины	3 шт. (главная, средняя, задняя)
кронштейны для крепления амортизаторов	2 шт.
опора для заднего бампера	1 шт.
дышло	1 шт.
сцепное устройство	1 шт.

Кроме этого, потребуется еще и материалы для тормозной системы. Для этого потребуется приобрести:

• кронштейн;
• балку;
• упор;
• ось;
• втулку;
• косынку;
• корпус сцепного устройства;
• главный тормозной цилиндр;
• стойки;
• болты и гайки;
• прицепную раму.

Эти два списка приблизительны, они могут как уменьшаться, так и расширяться в зависимости от разновидности и размеров изготовляемого прицепа.

Предварительно пересмотрите и переберите все материалы, которые у вас ест в наличии в мастерской или гараже, а потом пишите список недостающего.

Пошаговая инструкция по изготовлению

Для специалиста, который владеет навыками механика сложного в изготовлении нет ничего. Кроме этого, мастер должен уметь работать со сварочным аппаратом без проблем. Пошаговая инструкция выглядит примерно так:

• прежде всего необходимо сварить каркас или раму;
• далее монтируют хомут крепления оси маятника колеса;
• следующим изготовляют, примеряют и крепят рычаг;
• детали подвески желательно купить в магазине и уже после покраски монтировать их на готовую раму.

На этом можно сказать, что монтажные работы закончены. Однако предварительно на раму необходимо приварить трап, по которому будет подниматься и спускаться снегоход.

Особенности крафта прицепа своими руками

Чтоб самодельный прицеп для перевозки снегохода прослужил долго верой и правдой стоит учитывать некоторые особенности. Транспортировать такую технику будет проще и надежней с соблюдением некоторых составляющих.

Усиление передней и задней подвески

Эти манипуляции проводить крайне важно, транспортировка снегохода станет не принесет лишних переживаний. Все пройдет как нельзя лучше и без эксцессов.

Амортизаторы под уклоном

Такое расположение поможет уменьшить тряску во время транспортировки, и как следствие снегоход не получит механических повреждений даже при передвижении по очень неровным дорогам.

Цена изготовления прицепа своими руками

Точную стоимость рассчитать не получиться, так как у многих мастеров некоторые запчасти есть в наличии. Но и при покупке полного набора необходимых составляющих стоимость уже готового прицепа для перевозки снегохода будет ровно вдовое меньше, чем варианты из завода.

Оцените автора

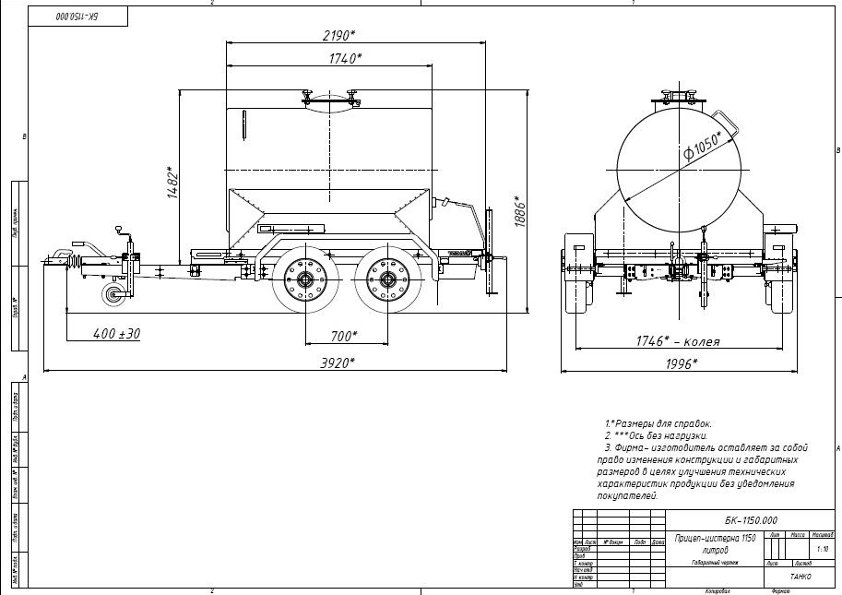

Электронные файлы чертежей большегрузной колесной техники, прицепов к ней и специального навесного оборудования

+7 (343) 777-00-42  Пн-Вс c 7:00 -16:00 по Москве.  Помощь

 Мои желания

2. Чертежи
3. Транспорт и подъемные машины
4. Грузовой, прицепы, на шассии грузовых автомобилей

Автокран КС-3577 базе автомобиля МАЗ-5334

Как здесь скачать?

Подробнее

Автокран КС-8471 на шасси автомобильного типа 547А

Как здесь скачать?

Подробнее

Автокран КТА-40.01 «Силач» на базе тягача КамАЗ

Как здесь скачать?

Подробнее

Автомобиль ЗИЛ-131 АЦ-40 (137)

Как здесь скачать?

Подробнее

Автомобильный кран с телескопической стрелой грузоподъемностью 100 тонн

Как здесь скачать?

Подробнее

Автомобильный крана КС-4572 на шасси КамАЗ-53213

Как здесь скачать?

Подробнее

Бортовой автомобиль МАЗ-53362 с тентом

Как здесь скачать?

Подробнее

Бортовой грузовой автомобиль УАЗ-3303

Как здесь скачать?

Подробнее

Габаритный чертеж автомобильного шасси КАМАЗ-53215

Как здесь скачать?

Подробнее

Габаритный чертеж автомобильного шасси КАМАЗ-53215 2

Как здесь скачать?

Подробнее

Габаритный чертеж автомобиля грузового модели КАМАЗ 55102

Как здесь скачать?

Подробнее

Габаритный чертеж ГАЗели NEXT

Как здесь скачать?

Подробнее

Габаритный чертеж общего вида автомобиля ГАЗ-33104

Как здесь скачать?

Подробнее

Габаритный чертеж шасси автомобиля КАМАЗ 43114

Как здесь скачать?

Подробнее

Грузовик с повышенной проходимостью ЗИЛ-131Н

Как здесь скачать?

Подробнее

Грузовой автомобиль МАЗ-533602

Как здесь скачать?

Подробнее

Грузовой автомобиль МАЗ-53371

Как здесь скачать?

Подробнее

Грузовой автомобиль МАЗ-5551

Как здесь скачать?

Грузовой бортовой автомобиль ГАЗ-3309

Как здесь скачать?

Подробнее

Грузовые прицепы и полуприцепы СМЗ-710В (2-ПН-2), ГКБ-817, ОдАЗ-9370, СМЗ-782В

Как здесь скачать?

Подробнее

Конструктивная разработка автомобильного крана грузоподъемностью 25 т

Как здесь скачать?

Подробнее

Конструктивная разработка крана автомобильного с гибкой подвеской стрелы

Как здесь скачать?

Подробнее

Конструктивная разработка сцепного устройства двухзвенного транспортного средства

Как здесь скачать?

Подробнее

Конструктивная разработка устройства тележки-трапа ТТ-1 с задним откидным бортом

Как здесь скачать?

Подробнее

Конструкция автомобильного крана на базе шасси МАЗ-5334 грузоподъемностью 14 тонн

Как здесь скачать?

Подробнее

Раздел содержит большой объем чертежей колесной техники, отсортированной по типам. В разделе присутствуют детализированные по реальным образцам модели грузовых автомобилей различного предназначения. Отдельные типы спецмашин, таких как краны автомобильные, самосвалы и тягачи представлены в нескольких вариантах отличающихся базовым шасси.

                Кроме привычной автомобильной техники на базе КамАЗ-5350, КамАЗ-5320, ГАЗ-66, ГАЗ-5309, ЗИЛ-131 и подобных, в базе раздела есть чертежи редко встречающихся
моделей – КрАЗ-65053, МАЗ-64229, грузовых вариантов Scania, Mercedes и ГАЗель NEXT.

Наборы чертежей содержат электронный вид образца колесной техники в двух и более проекциях, кроме графического изображения посетителям сайта доступны:

• масштабируемый чертеж машины или прицепа выполненный в формате одного из наиболее популярных редакторов векторной графики — AutoCAD и КОМПАС-3D;
• подробное описание изображенной на чертеже машины или ее элемента;
• пояснительная записка содержащая данные об основных технических характеристиках образца – вес, грузоподъемность, полная масса, размерность шин, крутящий момент двигателя и многое другое.

Для кого этот раздел

                Информация раздела заинтересует сотрудников профильных станций технического обслуживания, инженеров-конструкторов колесной техники и оборудования, учащихся по специальностям «машиностроение», «автомобилестроение» и аналогичных.

Наполнение раздела

                Вся размещенная в разделе информация проходит тщательную проверку на соответствие действующим нормативным документам, ГОСТам, основным специальным требованиям и действительной существующей конструкторской документации на комплексный образец колесной техники.

                Электронные файлы и архивы кроме того анализируются на предмет наличия вредоносных программ и кодов автозапуска. Авторы чертежей имеют подтвержденную квалификацию и верифицированные аккаунты. Имеется возможность оценивать качество выполненной работы ориентируясь на рейтинг исполнителя (автора) чертежа.

Как скачать

                Размещенные проекты полностью готовы к скачиванию, предварительный выбор чертежа и решение о загрузке можно принять, ориентируясь на информационные блоки, сопровождающие каждый электронный документ.

                Текстуальные документы содержат только достоверную информацию и актуальные сведения о технических характеристиках моделей. Применительно к спецоборудованию, из сопроводительных документов можно узнать следующие сведения:

Личное меню

Прицеп для лодки своими руками. Инструкция по изготовлению, чертежи, материалы :: SYL.ru

Хобби могут быть самого разного толка: начиная от компьютерных игр и заканчивая вязанием. Но отдых на природе продолжает оставаться достаточно популярным времяпрепровождением. Основными, конечно, являются охота, рыбалка, туристические походы и пикники. Если с последними все достаточно просто – то, что может понадобиться, найдется дома, то с первой парой все сложнее. Для такого хобби нужно потратиться на самые разные вещи – оружие и боеприпасы, средство перемещения, другие механизмы.

Если говорить о рыбалке, то достаточно часто заинтересованные в богатом улове люди используют лодки.

Но проблема заключается даже не в её покупке – специализированных магазинов достаточно, а в размещении и транспортировке. Потому-то сейчас вы узнаете, как сделать прицеп для лодки, и не пожалеете, потому что эта информация чрезвычайно полезна.

Что такое лодочный прицеп?

Это механизм, который позволяет перевозить водный транспорт небольших габаритов посуху, что значительно расширяет спектр возможностей последнего. Кроме того, прицепы не всегда бывают строго унифицированными. Значит, наличие любого из них, в принципе, дает возможность использовать его и для таких транспортировок при условии небольшой доработки.

Прицеп для перевозки лодки можно купить в специальном магазине или же сделать самому.

Впрочем, если в вашем гараже есть любая из моделей, о чем уже было сказано раньше, вам проще всего будет приспособить уже имеющийся.

Почему лучше делать все самостоятельно?

Большей частью такое решение принимается из-за высоких цен на такие полезные агрегаты. И в самом деле, куда проще сделать прицеп для лодки своими руками из уже имеющихся дома деталей, чем платить порядка восьмисот долларов США.

Ценовой диапазон на такую продукцию достаточно широк, но непременно слишком высок. Можно найти модели и подешевле – особенно если они были раньше в употреблении, но этот вариант чреват неприятными последствиями, вроде скорых поломок, дефектов, ржавчины и так далее.

Преимущества собственноручной сборки

С одной стороны, прицеп для лодки своими руками можно сделать для водного транспортного средства любого вида и размеров. Учитывая тот факт, что промышленная продукция производит трейлеры только для лодок среднестатистического тоннажа, это незаурядное преимущество. Нет, конечно, есть на рынке самые разнообразные предложения, но вот цена на такие специфические модели будет еще выше, что делает покупку куда менее привлекательной, чем сборку.

Что вы можете изготовить для перевозки

На самом деле, прицеп для лодки своими руками можно сделать всего двух видов – это будет собственно прицеп или трейлер. Они имеют свои отличия. Различаются они как по громоздкости, так и по материалам.

Точно так же различия касаются и затрат времени на тот или иной вид – далее будет рассказано подробно, с примерами, даже чертеж прицепа для лодки прилагается.

Трейлеры

Эти устройства представляют собой металлическую раму, переплетение балок с креплением, на которую и устанавливается лодка. Это как раз и есть тот специфический вариант, о котором было сказано ранее. Помимо именно водного транспорта перевозить на ней ничего нельзя.

К тому же сделать такой трейлер своими руками для использования под различные лодки довольно трудно. Так что подгонка производится только для одной модели или же для модели с очень уж близкими габаритными размерами.

Материалы для сборки: что нам необходимо?

Комплектующих достаточно много, потому что проект довольно сложный именно с технической стороны. В первую очередь вам понадобятся детали, которые изготавливаются промышленным способом, и сделать их отдельно практически невозможно – торсионная ось и сцепное устройство.

Помимо предыдущих комплектующих вам понадобится также с десяток различных деталей, которые вполне можно сделать самостоятельно. Перечислить их можно следующим образом: опорная ножка и крылья, светотехника, проводка, лебедка и крепеж, колеса, кильблоки, металлопрокат и краски.

Да, чтобы сделать прицеп для перевозки лодки, понадобится все это вместе, без исключения.

Общая стоимость материалов составит десять-пятнадцать тысяч, если не особо привередничать в покупках. Изготовление же чего-либо самостоятельно снизит цену. Самыми же дорогими деталями являются торсионная ось, колеса и лебедка.

Помощь специалистов в сборке

Если вы не владеете глубокими специальными навыками, то браться за такой проект не стоит – иначе вы либо все испортите, либо покалечитесь сами. Возможен еще комбинированный вариант. Вряд ли такой исход кого-то устроит.

Если же нанимать профессионалов, то вам понадобятся сварщик и слесарь, а кроме того, еще и маляр.

Последнего, правда, вы вполне сможете сами заменить. Первых же лучше находить не в больших компаниях, а на крошечных точках – весь процесс займет не так много времени, а цена будет значительно ниже.

Где можно купить детали?

Самодельный прицеп для лодки требует значительных временных и капиталовложений. Это обязательные условия для адекватного финала всей работы. Но сэкономить драгоценное время, выиграв на выборе магазина, – это вполне разумно.

Итак, большую часть деталей можно приобрести в специализированных супермаркетах, или каталогизированных системах в интернете – например, вам прекрасно подойдет «Автофлекс-Кнотт», «Франкарди» или «Билтема». Остальное же вполне можно покупать «на местах». Небольшие автобазы, мастерские, магазинчики запчастей — любая из этих точек подойдет, главное, чтобы вы были уверены в качестве материалов.

Кроме того, вам нужно знать, что все чеки стоит сохранить – в дальнейшем они вам понадобятся для регистрации прицепа в дорожно-транспортной службе.

Процесс сборки и ключевые особенности

В качестве основной рамы можно использовать трубы 80х40х3,5 мм. Если есть возможность работать с более толстым материалом – это не проблема, но вот меньшая плотность может привести к поломкам, поскольку лодки весят немало.

Для работы хватит двух труб по восемь метров – одна станет основной осью, а вот вторую придется разрезать на мелкие части, чтобы потом приваривать к основе. Сварщика такой процесс займет всего на несколько часов.

Далее вам нужно просверлить в основной балке отверстия и закрепить болтами центральную ось и сцепку. После нужно обязательно проверить, не ведет ли прицеп во время езды – для этого понадобится установить колеса. Провести подобную проверку лучше всего на начальном этапе работ, поскольку в дальнейшем могут возникнуть проблемы, а пока отверстия можно попросту пересверлить.

Следующий шаг – крепление опорной ножки и страховочного троса.

Из немного более тонкой трубы сварите лебедку – конструкция усложняется талрепом, который предназначается для удерживания лодки на месте во время перевозки. Иначе сам механизм крана долго не прослужит. Труба той же толщины пойдет на опоры крыльев.

Те же материалы используются и для кильблоков – их нужно несколько пар, поскольку одна приведет к поломкам днища. Опоры же нужно просто нарубить и приварить в предназначенных местах. Ролики на осях должны двигаться свободно, потому что заедание приведет к повреждениям.

Проводите необходимые испытания, а потом вешаете светотехнику, после чего красите.

Последний шаг – регистрация транспортирующего средства в соответствующих госорганах.

Прицеп

Эти модели более функциональны, поскольку представляют собой обычный кузов, но с опорами внутри. Собственно говоря, это лучший лодочный прицеп для лодки ПВХ. По крайней мере, для перевозок на небольшие расстояния. В других же случаях материал бортов и днища может истираться о металл, что может привести к несчастным случаям на воде.

Сборка – особенности и схема

Главное здесь, безусловно, размеры прицепа для лодки. Это определяющий фактор. В качестве основы используется обычный транспортный прицеп, который почти наверняка есть у вас в гараже.

Большую роль играет ширина плавательного средства, поскольку именно это и ограничивает возможности прицепов – длина может быть любой, главное, соответствовать правилам дорожного движения.

Итак, для сборки вам понадобится несколько металлических балок или труб, механизм лебедки, колеса и сварочный аппарат. Кроме того, неплохо будет иметь под рукой и кильблоки для предотвращения повреждения днища или бортов.

Прицеп для лодки своими руками сделать таким образом достаточно просто.

Вам нужно в первую очередь сварить трехмерную конструкцию по форме лодки, которая будет устанавливаться в прицепе. Дальше надо приварить колеса, но таким образом, чтобы они не входили внутрь, оставаясь за пределами машины.

Приварка килеблоков – это один из завершающих шагов. Вам нужно всего лишь выбрать правильный угол, чтобы лодка легко сходила с помоста. Лебедка же устанавливается на прицеп и нужна, чтобы втаскивать всю конструкцию без участия человеческой силы. Что, учитывая вес, делает её обязательной для установки в прицепы для лодок ПВХ.

Также на него может быть установлена сигнальная светотехника – если это отвечает требованиям безопасности. Последним же шагом станет покраска всей конструкции, а также полевые испытания механизма.

Финальный аккорд

Работа по сборке будет долгой и достаточно трудоемкой. Потому не стоит ожидать быстрого финала и легкого конца. Но, как результат, прицепы для лодок ПВХ значительно облегчат вашу жизнь, по крайней мере, послужат для спокойного отдыха без лишних нервов.

Помните о технике безопасности, не забывайте о регистрации своего транспортирующего средства (последнее стоит недорого, а потому вряд ли станет проблемой). Кроме того, не думайте спешить – лучше подольше посидеть над чертежами, чем переделывать и менять проект прямо в процессе работы.

Прицеп для легкового автомобиля своими руками: чертежи и как сделать: видео и фото

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

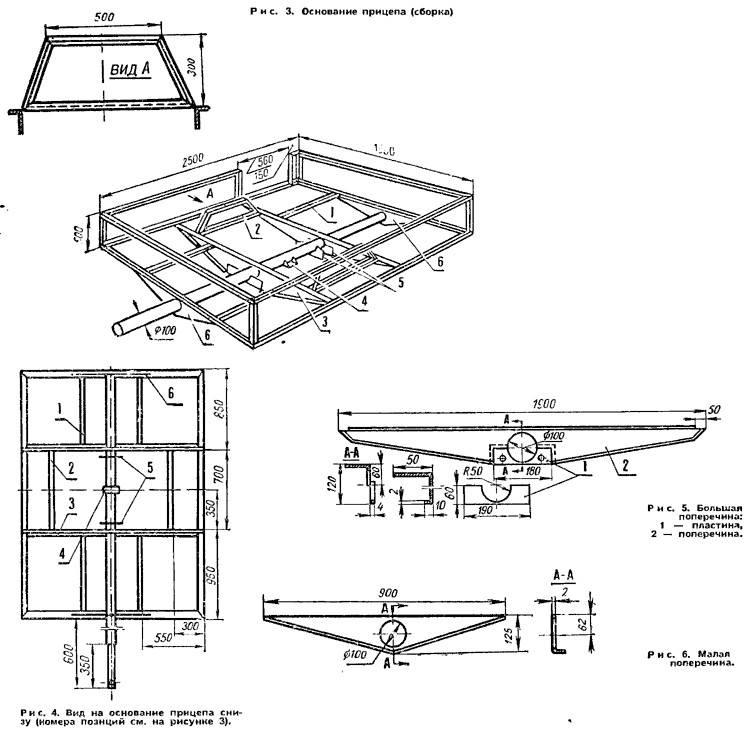

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

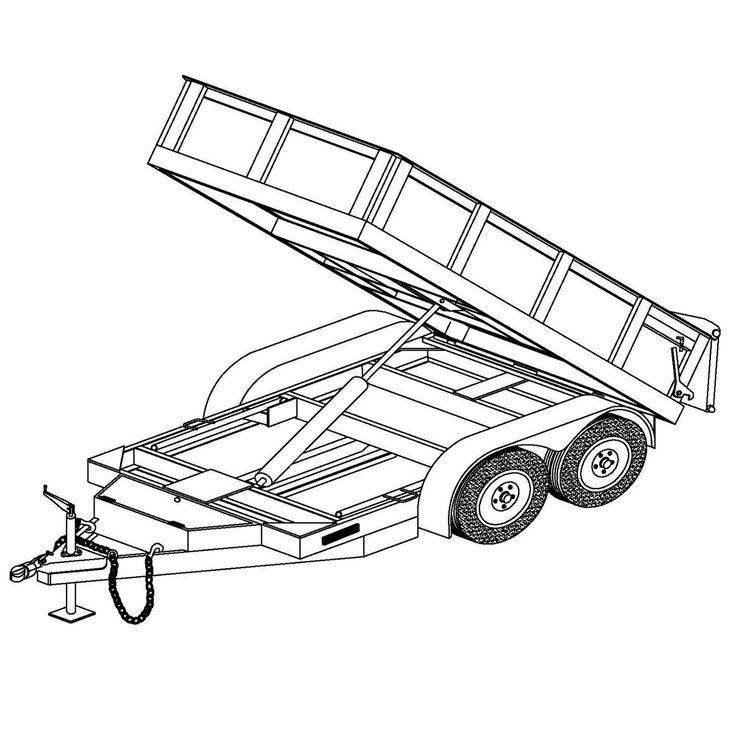

Возможная компоновка

Сделать самому прицеп можно различной конфигурации. Они могут быт одно- и двухосными, монолитной конструкции либо с опрокидывающейся платформой, с крыльями или колёсными нишами, размещёнными внутри. Компоновка зависит от целей, для которых создаётся прицеп, а также планируемой грузоподъёмности. Шасси должно выдерживать динамические и статические нагрузки.

Примеры схем расположения несущих элементов и мест крепления подвески можно посмотреть на готовых работах, опубликованных в интернете. Но определять размеры по фото не стоит. Не лишним будет осмотреть серийную конструкцию фабричного производства. Натурный экземпляр можно найти у знакомых либо попросить выполнить замеры выставочных моделей, представленных на рынке или в специализированных салонах.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

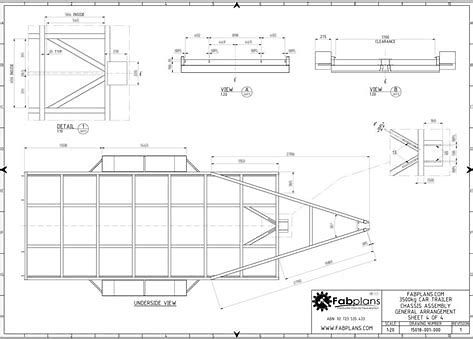

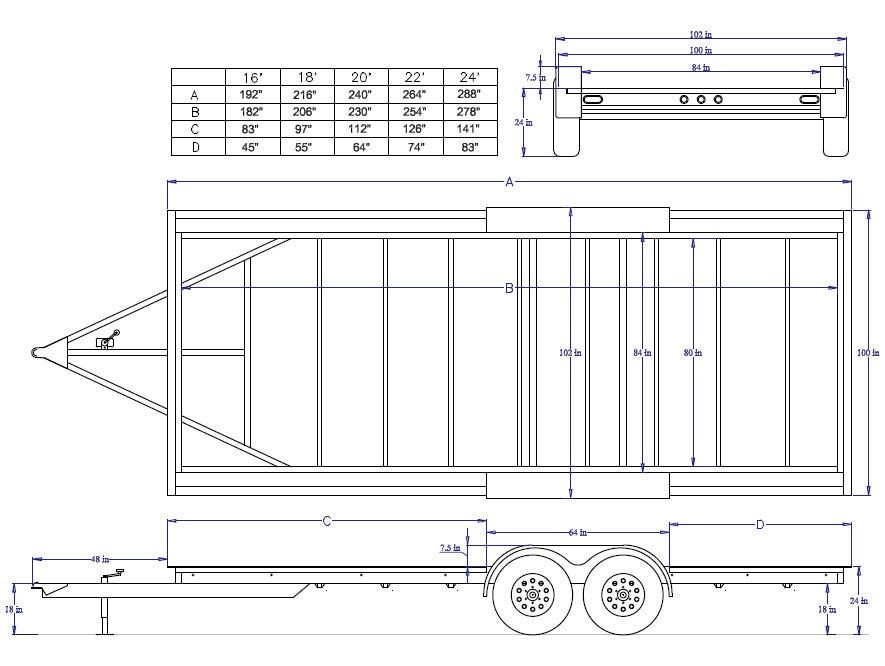

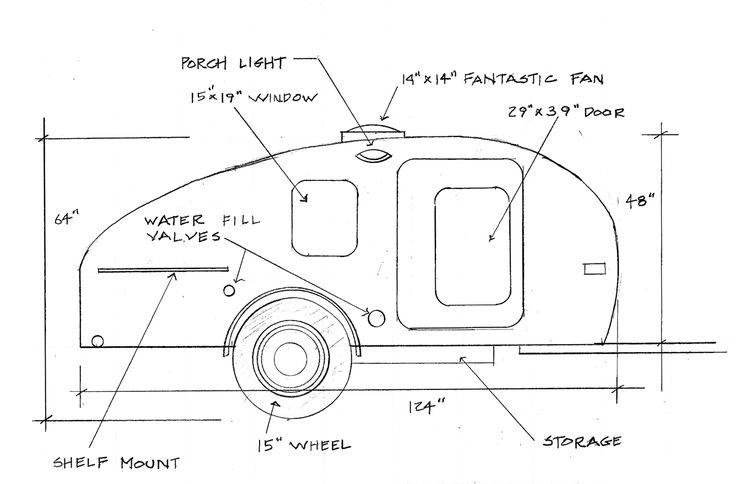

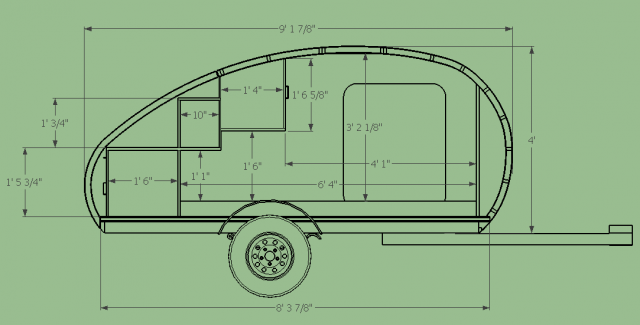

Применяемый чертеж

Прежде чем приступить к сборке прицепа следует рассмотреть особенности его конструкции. В интернете можно встретить много различных чертежей, но все они примерно одинаковы. Как правило, состоит прицеп из следующих элементов:

1. Нагрузка от перевозимого груза передается на борт. Для его создания можно использовать доску-вагонку.
2. Связующий элемент, который объединяет борта, может быть взять от трактора или изготовлен из металлического швеллера.
3. Рама, принимающая на себя нагрузку, изготавливается из стальной трубы. Подойдет труба диаметром 40 сантиметров.
4. Усиление конструкции проводится при использовании поперечин, представленных брусьями 90 на 50 сантиметров.
5. Тяга изготавливается из трубы с диаметром 30 сантиметров.
6. Прицеп должен иметь колеса со ступицей. Их можно снять с других конструкций и установить. Важно учитывать, что применяемые ступицы должны выдерживать нагрузку, оказываемую перевозимым грузом.
7. Понадобиться также цепь, которая применяется в качестве страховочного элемента.
8. Прицепы должны иметь указатели и осветительные приборы. Для их подключения устанавливаются специальные разъемы.
9. Брызговики также должны устанавливаться на прицепе.
10. Амортизаторы требуются для того, чтобы конструкция погашала удары во время движения по дороге плохого качества. Снять их можно, к примеру, с мотоцикла «Урал».
11. Подвеска также представлена пружинами с резиновыми отбойниками. Они предназначены для гашения колебаний и принятия части нагрузки от самой конструкции и перевозимого груза.
12. Устройство для захвата. Для крепления прицепа к автомобилю применяется специальное устройство, называемое фаркопом. Подобное изделие нельзя изготовить своими руками, только приобрести и снять с другой конструкции.
13. Балка моста, представленная стальной трубой.
14. Замок для откидного борта.

Зачастую многое можно найти в гараже, некоторые элементы придется приобретать.

Соединительная муфта

Установка соединительной муфты возможна на болтах или с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Другие рекомендации

Сборочные работы предусматривают использование специального аппарата. Обращаться с ним следует с учетом техники безопасности. При проведении монтажных работ уделяют внимание нижеприведенным моментам:

1. Из-за применения большого количества металла следует помнить о том, что коррозия может снизить срок службы конструкции. Именно поэтому металл покрывается краской или другими защитными веществами. Если не окрасить металл, то он не прослужит долго.
2. Дерево также не служит долго. Именно поэтому при его использовании нужно покрывать поверхность краской.
3. При создании прицепа следует учитывать установленные стандарты в ППД. Примером назовем то, что прицеп не может использоваться в темное время суток без светотехники.
4. Довольно много трудностей возникает при оформлении прицепа. Без соответствующей документации нельзя использовать прицеп на дорогах общего пользования.
5. Устанавливаемые диски и покрышки должны быть рассчитаны на большую нагрузку.
6. Конструкция должна иметь крылья, так как, в противном случае грязь будет разлетаться во все стороны.
7. Следует периодически обслуживать конструкцию, просматривать сварочные швы, покрывать поверхность краской. Только в этом случае можно существенно продлить срок службы конструкции.

При желании на бортах можно сделать крепления для тента. При его использовании можно защитить основание конструкции и груз от воздействия окружающей среды.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Требуемые инструменты

Соединение большинства элементов в рассматриваемом случае проводится при применении сварки. Именно поэтому список требующихся инструментов выглядит следующим образом:

1. Сварочный аппарат.
2. Болгарка и ножовка по металлу.
3. Различные отвертки и ключи.
4. Инструмент для сверления.

После нахождения всего необходимого можно приступать к проведению монтажных работ.

Стабилизирующие домкраты

Необходимы для обеспечения горизонтального положения прицепа. Оптимальный вариант для размещения – углы рамы. Возможен вариант установки только с одной стороны прицепа. С точки зрения подъёмной силы – лучше использовать винтовой механизм. Он может использоваться даже для замены колеса на прицепе.

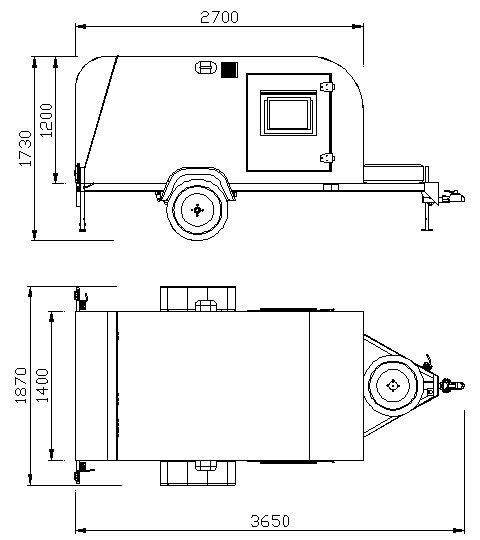

Изготавливают прицеп согласно чертежа конструкции, который должен соответствовать техническим требованиям, предусмотренным ГОСТ 37. 001.220-80, действительным на территории РФ и Украины. В нем описаны стандарты, при несоблюдении которых невозможно будет зарегистрировать самодельный прицеп для легкового автомобиля в государственной автоинспекции, и весь труд со временем и средствами будут потрачены напрасно.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Оборудование и комплектующие

Для изготовления прицепа, имеющего вес до 750 кг., который не требует наличия водительского удостоверения с кат. ВЕ потребуются следующее оборудование и комплектующие:

1. Труба с квадратным сечением или стальной швеллер для изготовления каркаса и узла сцепки с транспортным средством. Его оптимальное сечение – 25х50 мм., а трубы 40х40 мм. Длина выбирается в зависимости от размеров, заданных в чертеже.
2. Сталь листовая с толщиной 0,6 мм. и выше, из которой будут вырезаны и собраны борта кузова. Число листов рассчитывается, исходя из высоты и длины бортов.
3. Толстый лист фанеры, плиты OSB, пластмассы, поликарбоната или жести для изготовления дна. Подбирается по размеру, соответствующему его площади.
4. Ходовая часть. В ее качестве оптимально использовать передний мост, извлеченный из старой мотоколяски СЗД (инвалидка). Также часто устанавливаетсярессорная восьми листовая подвеска, которую крепят на резиновых втулках. По виду она схожа с автомобилем «Волга», но более облегченная. Рессоры крепят к балке моста стремянками, а под них подкладывают кобылки.

1. Мост изготавливают из трубы ∅25 мм., к торцам которого приваривают полуоси. На них вращаются ступицы. Труба моста, полуось, кобылка и рессоры собраны в единый узел, соединенный болтами М8.
2. Пара колес. Заимствуются из мотоколяски, в этом случае они минимально утяжелят конструкцию, или автомобиля ВАЗ. Для их монтажа подойдут ступицы задней балки ВАЗ 2108.
3. Подвеска. Оптимальным вариантом будут пружинно-гидравлические агрегаты мотоцикла «Урал» из-за невысокой стоимости и надежности.
4. Тягово-сцепное устройство (фаркоп) для сцепки с машиной.
5. Тормоза.
6. Электрооборудование (поворотные и габаритные фонари, стоп-сигналы и привод, при помощи которого будет произведено их подключение к транспортному средству).
7. Тент или материал для него (баннерная ткань, брезент и т.д.).
8. Крепежные приспособления (уголки, кронштейны, и т.д.).
9. Инструмент для работы с металлом (болгарка, шуруповерт, электрический лобзик, дрель, молоток, рулетка).
10. Сварочный аппарат.
11. Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

1. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.
2. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.
3. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

1. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

1. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

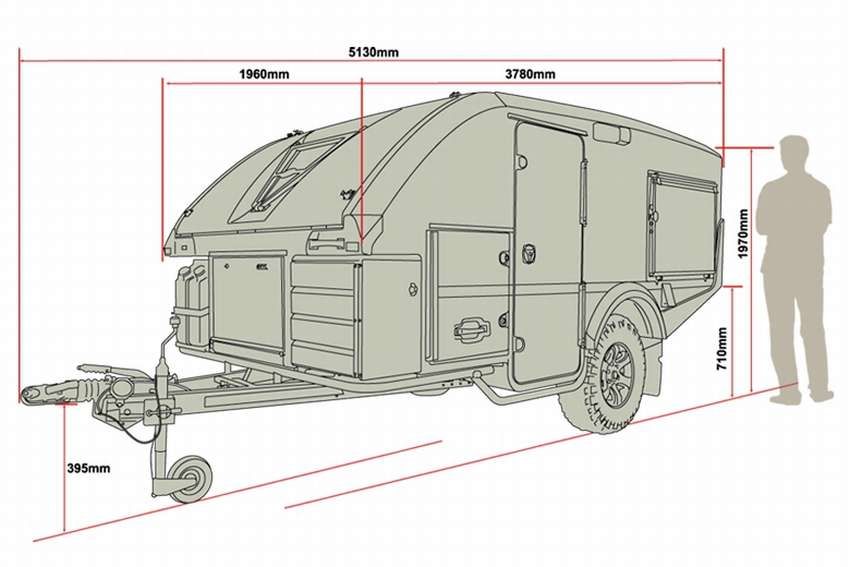

Предназначение и особенности легкового прицепа для автомобиля

Легковой прицеп для автомобилей предназначается для транспортировки грузов различного вида, туристического снаряжения и небольших туристических судов, длина которых не превышает 3,5 м. Состоит из рамы, подвески, кузова, моста, и подсоединяется к автомобилю сцепным устройством. Прицепы для легковых автомобилей, изготовленные в заводских условиях, не нуждаются в дополнительных разрешительных документах для постановки на учет, но не всегда подходят автолюбителям по характеристикам или стоимости.

Самодельный прицеп для легкового автомобиля изготавливается согласно чертежу и придерживаясь ГОСТа при изготовлении и сборке своими руками. Регистрация такого изделия значительно дороже, так как требует дополнительных разрешений для эксплуатации. При этом все затраты на изготовление с учетом расходов на регистрацию будет ниже, чем приобретение нового. Нужно учесть, что самодельный прицеп по качеству не уступает заводскому, так как процесс изготовления контролируется его владельцем.

Необходимый минимум материалов

• Квадратная туба и швеллер
• Листы стали для обшивки
• Металлический лист для дна
• Ходовая
• Несколько колес
• Подвеска и тормозная система
• Ткань из непромокаемого материала
• Фаркоп
• Электрооборудование
• Угловые крепления и кронштейны
• Болгарка, шуроповерт и другие инструменты
• Сварка

Зарегистрировать прицеп в ГАИ

Чтобы зарегистрировать прицеп в ГАИ, необходимо провести экспертизу прицепа. Этим занимается Всеросийское общество автолюбителей (ВОА). В каждом регионе — свое. Вот адреса известных мне отделений ВОА: 1.Санкт-Петербург. ул. Жуковского д.55 тел. 273-47-30 ВОА Алексей Павлович,

2.Пермь Всероссийское общество автомобилистов, тел. 12-83-14 и 12-69-65,

3.Москва ГНЦ РФ ФГУП НАМИ тел. 456-32-31 Фёдоров Артём.

Чтобы пройти экспертизу прицеп должен соответствовать следующему ГОСТу.

ПРИЦЕПЫ К ЛЕГКОВЫМ АВТОМОБИЛЯМ

Параметры, размеры и общие технические требования

ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети СССР. Стандарт не распространяется на прицепы, технические задания, на проектирование которых утверждены до введения настоящего стандарта. Основные термины, используемые в стандарте, и их определение приведены в справочном приложении.

1. ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.

1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.

1.3. Вертикальная статическая нагрузка в центре шарового шарнира сцепного устройства при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).

1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.

1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.

1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.

1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.

1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие требования

2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.

2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.

2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.

2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.

2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) тягово-сцепного устройства не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.

2.1.6. Прицепы должны иметь два противооткатных упора, («башмака»).

2.1.7. Прицепы должны иметь места для установки домкрата.

2. 1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).

2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.

2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.

2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.

2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.

2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.

2.2. Требования к системам, узлам и агрегатам

2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.

2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.

2.2.3. Электрооборудование, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.

2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.

2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.

2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.

При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение. При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).

1. КОМПЛЕКТНОСТЬ

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.

3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.

1. МАРКИРОВКА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.

4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.

Термины и определения, принятые в настоящем стандарте ТерминОпределение Основной тяговый автомобильПо ГОСТ 3163-76 Спаренная осьДве параллельно расположенные оси прицепа, расстояние между которыми не превышает 1 м.

Если ваш прицеп будет соответствовать этим требованием, пройдет экспертизу, и в наличии будут чеки, сертификаты, а также копия удостоверения сварщика, проблем при регистрации в ГАИ у вас не возникнет.

Как сделать прицеп для автомобиля видео

Легковой прицеп своими руками видео

Прицеп своими руками легко

Особенности изготовления

Самостоятельная сборка прицепа обусловлена несколькими факторами: попыткой сэкономить, воплотить свои идеи или продемонстрировать собственные навыки. Но основная причина – высокая цена фабричных моделей. Если на покупку прицепной платформы есть нужная сумма и время, можно заказать конструкцию любой конфигурации.

При самостоятельной сборке экономия может получиться незначительной. Все ответственные узлы должны быть сертифицированы, их придётся покупать официально. Сложив все расходы на приобретение комплектующих материалов, а также затраты на проведение испытаний, получится сумма, сопоставимая с ценой нового автоприцепа. Однако у самодельной конструкции есть несколько плюсов:

1. Индивидуальный подход к определению размеров. Мастер сам решает, какие габариты будут у легкового прицепа.
2. Выбор комплектующих. Конструкцию оснащают доступными узлами, которые свободно продаются на автомобильных рынках.
3. Простота. Конструкция, изготовленная в гараже, не имеет сложных узлов, что облегчает её обслуживание и ремонт.

Прицеп, собранный самостоятельно, нельзя использовать без регистрации в соответствующих инстанциях. Отсюда вытекают отрицательные стороны кустарного производства:

1. Конструкция должна соответствовать строгим нормам и стандартам, что накладывает жёсткие ограничения на компоновку автоприцепа.
2. Все узлы обязательно проходят проверку на соответствие действующим ГОСТам.
3. Комплектующие должны быть фабричного изготовления, иметь соответствующие документы, подтверждающие подлинность. Использовать «мусор», скопившийся в гараже, не выйдет.
4. Возникают проблемы с регистрацией.

Внимание! Все услуги по сертификации и регистрации автоприцепа платные. Кроме того, при постановке на учёт необходимо заплатить государственную пошлину.

Важный момент при вводе в эксплуатацию — постановка на учёт. Узаконить самодельную конструкцию реально, но нужно быть готовым к тому, что это займёт много времени и сил. Алгоритм оформления прицепа:

1. Подготавливают пакет документов, состоящий из чеков, паспортов и сертификатов деталей, использованных при сборке.
2. Делают фотографии автоприцепа со всех ракурсов, а также краткое описание с указанием характеристик.
3. В ГИБДД получают перечень документов, необходимый для регистрации и направление на прохождение сертификационных испытаний.
4. Подают вместе с подготовленными документами заявку на проведение тестов в испытательную лабораторию.
5. Сотрудники сертификационного центра проведут все необходимые опыты, выдадут заключение экспертизы на соответствие самодельной конструкции действующим нормам. Если прицеп не пройдёт испытания, лаборатория не даст разрешительные документы, а конструкцию придётся дорабатывать.
6. С сертификатом соответствия возвращаются в ГИБДД. Там подают заявление на постановку на учёт. К нему прикладывают копии собранных ранее документов. Сотрудники инспекции осмотрят прицеп и после оформления выдадут госномера.
