Содержание

Топливная система COMMON RAIL – что это такое?

COMMON RAIL – это дизельная топливная система нового поколения, получившая широкое распространение в связи с ужесточением экологических норм. Помимо снижения уровня токсичности выхлопа, этот тип впрыска позволяет обеспечить требуемую мощности двигателя при минимальной подаче топлива.  В дословном переводе «common rail» читается как «единая магистраль». Рассмотрим основные отличия, принцип работы и особенности конструкции системы.

Особенности

Одним из наиболее явных отличий топливной системы Common Rail является наличие общей магистрали, расположенной между форсунками и ТНВД, выполняющей функцию аккумулятора горючего. В отличие от схемы, в которой насос напрямую распределял смесь по форсункам, в данной конструкции его роль ограничивается закачиванием дизеля в трубопровод. Еще одной особенностью является электронная система управления дозирования топлива в распылителях.

Однако основным отличием системы нового поколения является значительно более высокое давление впрыска, которое определяет качество и равномерность распределения факела. Этот фактор является ключевым аспектом формирования смеси и ее последующего возгорания, что и определяет эффективность работы двигателя. Так, использование современных топливных систем Common Rail позволяет обеспечить почти до 40% прироста мощности дизельного двигателя при одновременном уменьшении уровня шума и расхода горючего до 15%. Помимо этого увеличивается и крутящий момент силового агрегата.

Высокая технологичность конструкции обуславливает требовательность данной системы впрыска к качеству горючего. Мелкие абразивные частицы, попавшие в топливную магистраль, могут вывести из строя аппаратуру, изготовленную с высокой точностью.

Принцип работы топливной системы Common Rail

Принцип действия топливной системы Common Rail заключается в подаче горючего к распылителям от рампы, которая выполняет функцию предварительного аккумулятора высокого давления. Схема работы оборудования схожа с технологией старых топливопроводов. Насос подкачки забирает дизель из бака и отправляет к ТНВД, который нагнетает давление в магистрали и снабжает горючим распылители, в необходимый момент впрыскивающим его в цилиндры.

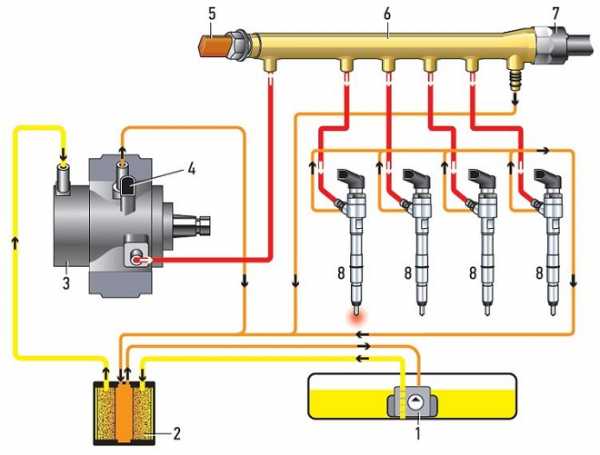

Желтым цветом показан контур низкого давления, красным – контур высокого давления, коричневым – обратный слив топлива в бак.

  • Топливоподкачивающий насос.
  • Топливный фильтр.
  • Топливный насос высокого давления.
  • Клапан дозировки.
  • Датчик давлений топлива в рампе.
  • Аккумулятор высокого давления – топливная рейка.
  • Регулятор давления (контрольный клапан).
  • Инжекторы.

Электронное управление позволило организовать двухступенчатую схему подкачки строго дозированных порций топлива. На первом этапе в камеру поступает минимально необходимая доза (порядка 1 мг), воспламенение которой повышает температуру в замкнутом объеме, после чего в него впрыскивается основная часть горючего. Такая схема дает возможность обеспечить плавное нарастание давления в камере, вследствие чего силовой агрегат функционирует мягче и значительно снижается уровень шума при его работе.

На основании поступающих от датчиков данных система определяет необходимое количество топлива, которое забирается из бака через дозирующий клапан. Таким образом, топливо вначале попадает в насос, а через него – во «временный аккумулятор». За поддержание необходимого уровня давления в рампе отвечает соответствующий регулятор. В заданный момент времени управляющий блок посылает команду к форсункам, и те на определенный срок открывают заслонки. В зависимости от режима эксплуатации силового агрегата, система может в некоторых пределах автоматически менять показатели давления и объем топлива. Давление рассчитывается и поддерживается вне зависимости от скорости вращения коленвала и количества подаваемого горючего. Распылители подают смесь в цилиндры, получая управляющий сигнал от электронного блока к соленоиду.

Использование разделенного цикла воспламенений в дизельных топливных системах позволяет поднять крутящий момент на низких оборотах коленвала до 25% при одновременном уменьшении потребления горючего на 20%. Помимо этого, понижается степень выхода сажи в выхлоп, а звук работы двигателя становится значительно тише.

Конструкция

Конструктивно топливная система двигателя Common Rail является контуром высокого давления, который представляет собой сложный комплекс из нескольких взаимосвязанных узлов.

ТНВД. Этот агрегат предназначен для нагнетания давления в горючем. Так как в дизельном двигателе обороты коленвала регулируются не дроссельной заслонкой, а объемом подаваемого топлива, то ТНВД является одним из наиболее важных элементов в конструкции силового агрегата.

Клапан и регулятор. Клапан предназначен для дозирования порции горючего, поступающего к насосу и конструктивно представляет собой деталь ТНВД. Регулятор давления размещается в топливной магистрали и управляет работой силовой установки в зависимости от нагрузки на нее.

Рампа. Эта деталь обладает широким функционалом и выполняет роль аккумулятора горючего, а также распределяет его по форсункам и смягчает перепады давления в жидкости.

Форсунки. В отличие от бензиновых аналогов, конструкция данного типа распылителей рассчитана на значительно более высокое давление. Помимо этого, форсунки Common Rail управляют объемом топлива, которое поступает непосредственно в цилиндр. В современных  двигателях используются два типа распылителей:

  • Электрогидравлические. В конструкциях данного типа подача топлива осуществляется работой электромагнитного клапана.
  • Пьезофорсунки. В конструкциях данного типа дозированием горючего управляют специальные кристаллы, на порядок повышающие скорость отклика на управляющие сигналы.

Перспективы развития

Технологический потенциал топливной системы Common Rail дал новый импульс развитию дизельных двигателей в условиях перманентно повышающихся стандартов по токсичности. Благодаря контролю высокоточной электроники и значительному давлению при впрыске сгорание смеси происходит с максимальной отдачей, что обеспечивает оптимальную работу силового агрегата на каждом из режимов работы. Дальнейшее технологическое развитие системы напрямую связано с повышением норм экологической безопасности.

diesel-pro.ru

Топливная система Common Rail - что это такое?


Топливная система Common Rail - что это такое?

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ, которые предъявлялись к дизельным двигателям.

В данной статье узнаем, что такое топливная система впрыска Common Rail, устройство и принцип работы.

Что такое Common Rail?
Если открыть автомобильный англо-русский словарь, то термин Common Rail можно перевести как 'общая магистраль'. Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает почти на 40 процентов.

Это не все достоинства. Было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и на данное время, каждый второй автомобиль с дизельным двигателем оснащен этой системой впрыска.

К недостаткам комон рейл относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему, которая выполнена с большой точностью, управляемые электроникой форсунки могут выйти из строя. Поэтому в дизелях Common Rail использование качественного топлива является обязательным условием.

Принцип работы Common Rail
Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленчатого вала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления.
Особенностью системы Common Rail стало использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование здесь принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.
Устройство системы Common Rail
Common Rail состоит из трех основных частей: контура низкого давления, контура высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса высокого давления (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла высокого давления (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов высокого давления. Аккумуляторный узел представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.

Электронный блок управления Common Rail получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос высокого давления подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с аккумуляторным узлом отдельным трубопроводом высокого давления, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в аккумуляторном узле топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Будущее системы Common Rail
Благодаря высокой точности электронного управления и высокому давлению впрыска, сгорание топлива в двигателе происходит с максимальной отдачей, что соответствует оптимальной работе двигателя. На каждом из режимов работы двигателя достигается оптимальные результаты. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопных газов.

Система Common Rail повлекла развитие дизельных двигателей, т.к. обладает значительным потенциалом. Ведь мы знаем, что экологические нормы по токсичности повышаются постоянно и это способствуют дальнейшему развитию топливной системы.

real-avto.com

Комон Рейл - что такое система Common Rail ?

Система Комон Рейл вызывает у многих автолюбителей необоснованное недоверие и опасение. Ее считают очень сложной и неремонтопригодной. Однако она давно используется мировыми автопроизводителями, и зарекомендовала себя с наилучшей стороны, просто называется в каждом автомобиле она по-разному. Для Фольксвагена это будет TD I, для моторов марки Форд TDCi, в Хундаи и Киа используется обозначение Common Rail Direct Injection (CRDI).

Определения системы Коммон Рейл

Для того, чтобы понять, что такое Комон Рейл, можно просто перевести с английского это сочетание слов – общая магистраль. По этой магистрали осуществляется подача топливной смеси к форсункам двигателя от общего аккумулятора высокого давления. Величина давления, независимо от скорости вращения коленвала, остается постоянной. В этом заключается главное отличие от обычных дизельных моторов.

По средствам команды блока управления осуществляется подача горючего форсунками с помощью соленоидов, снабженных магнитами. Топливная смесь перед впрыском нагнетается насосом высокого давления до определенный величины сразу же после запуска двигателя. После этого топливо поступает на форсунки по топливопроводу.
Другим отличием системы Коммон Рейл от обычных дизелей является наличие соленоида, который осуществляет подъем форсуночной иглы. Количество поступающего топлива зависит от положения педали газа, а давление, создаваемое насосом, задается программой из блока управления. Давление топливной смеси и сам процесс впрыска полностью разделены, что позволяет осуществить многофазные варианты впрыска. Старые двигатели с системой Common Rail снабжались двухфазным впрыском, современные же модели оснащаются фазами в количестве до 9 штук.

Преимущества системы Common Rail

Что это за система Common Rail, мы выяснили, теперь осталось разобраться, почему же она все чаще используется на современных автомобилях вместо старых атмосферных двигателей. Основные преимущества представлены ниже:
1) Понижение содержания вредных веществ в выхлопных газах
2) Большая экономия топлива
3) Увеличение мощности двигателя
4) Снижение характерного для дизельных моторов шума
Требования к экологичности автомобилей с каждым годом повышаются, поэтому старые дизеля уже не могут проходить технические осмотры. Это связано с большим содержанием вредных веществ в выхлопных газах. Экономия же топлива происходит за счет одновременного распыления дизеля по цилиндру. Топливо сгорает в большем количестве и поэтому производится меньше отходов, выходящих через выхлопную трубу. Эта система позволяет наиболее точным образом дозировать смесь, что также приводит к снижению потребляемого топлива.

Недостатки

К числу недостатков можно отнести следующие характеристики двигателя с системой Коммон Рейл:
1) Необходимость заправляться только качественным топливом. Связано это с тем, что система выполнена с максимальной точностью и притиркой всех элементов, и в случае попадания в нее загрязнений может выйти из строя или же существенно понизить срок эксплуатации. Эта проблема особо актуальна в условиях низкого качества солярки на отечественных заправках
2) Наличие большого числа датчиков и управляющих элементов, что увеличивает вероятность выхода из строя одного из них и системы в целом. При этом ремонт этих комплектующих достаточно дорог, если сравнивать с автомобилями с обычным мотором
3) Цена на запчасти достаточно высокая, т.к. все элементы выполнены из высокопрочного металла, обработанного с большой точностью
4) Ремонт осуществляется только профессионалами с использованием специального оборудования
Дизель Common Rail и что это такое наглядно продемонстрировано в следующем видеоролике:

Здесь представлена информация по двигателю от Хундай, это видео будет полезно не только опытным мастерам, но и любителям, которые не знают даже основные принципы работы моторов. Также тут можно почерпнуть информацию о возможных причинах поломок и способы их ремонта.
Определенно, что будущие дизельных двигателей за системой Коммон Рейл, т.к. обычные моторы уже не отвечают современным потребностям автовладельцев. Да и экология выдвигает жесткие требования, следование которым невозможно без использования новых технологичных решений. Малый расход топлива также имеет огромное значение – с каждым днем цены на нефтепродукты неизменно растут, что приводит к росту стоимости солярки.

emex52.ru

CRDi (Common Rail) — что это такое?

CRDi или Common Rail – это система питания двигателей, которую многие водители ошибочно считают экзотической и малораспространенной. Такую систему питания используют на своих автомобилях многие известные производители, только называется она по-разному:

  • Фольксваген: TDI;
  • Фиат: CDTi, TtiD, DdiS, JTD;
  • Даймлер: CRD, CDI;
  • Хендай и Киа: CRDi;
  • Дженерал моторс: CDTi, VCDi

Также двигатели с CRDi широко используют на ЖД локомотивах и в судостроении.

CRDi (Common Rail Direct Injection) можно перевести (расшифровать) как прямой впрыск топлива по общей магистрали.

Суть работы этой системы заключается в технологии подачи горючего от общего аккумулятора высокого давления (топливная рампа) к форсункам. Давление в топливной системе не зависит от количества впрыскиваемого топлива и частоты вращения коленчатого вала. Команду на впрыск форсункам выдает контроллер блока EDC. Осуществляется данная процедура благодаря установленным в форсунках магнитным соленоидам.

Принцип работы:

  • Готовое для впрыска топливо находится в рампе под большим давлением.
  • В рампу его нагнетает специальный насос сразу же после запуска первых оборотов.
  • Затем топливо по топливопроводу начинает подаваться к форсункам под общим давлением.
  • В этом и состоит одно из главных отличий системы CRDi от двигателей с классическим ТНВД – иглу форсунки поднимает соленоид, а не давление топлива.
  • Цикловую подачу топлива (количество) задает сам водитель, а давление впрыска и угол опережения – программа, заложенная в ЭБУ (блок управления).

Процесс впрыска топлива и образование давление в системе CRDi разделены. Отсюда появляется возможность создания двухфазного и многофазного впрыска. Кроме этого, данный факт позволяет использовать за один рабочий такт сразу несколько фаз впрыска. В первоначальных вариантах системы применялся двойной впрыск. В современных же CRDi используется до девяти фаз.

Основные преимущества системы Common Rail по сравнению с обычными «дизелями»:

  1. Установление жестких требований к двигателям в плане экологичности и экономичности. Требования эти ужесточаются с каждым годом. Дизельные двигатели с устаревшими системами впрыска не способны соответствовать требованиям по защите окружающей среды от вредных выхлопов.
  2. За счет повышенного давления топлива система CRDi обеспечивает значительную экономию топлива. Чем выше давление топлива в камере сгорания, тем более тонким будет его распыл. Благодаря этому происходит более полное и эффективное сгорания смеси на фоне меньших выбросов вредных веществ и возрастания мощности.
  3. Кроме того, постоянное высокое давление в магистрали обеспечивает точное дозирование горючего на протяжении всей длительности впрыска. С классическим ТНВД создать повышенное давление в топливной системе просто невозможно.
  4. При возникновении изменений расхода топлива в каналах от ТНВД к форсункам, появляются, так называемые, «волны» давления, которые «пульсируют» по топливопроводу. Это «волновое гидравлическое давление» разрушает топливную систему. По этой причине не существует ТНВД, в которых давление на форсунки составляет более 300 бар. В свою очередь, система Common Rail формирует давление до 2000 бар. Значительных разрушительных колебаний при этом не происходит, а вся работа ведется внутри

suvcar.ru

Топливная система Common Rail - что это такое? Устройство и принцип работы

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Раскажем что такое топливная система впрыска Common Rail, её устройство и принцип работы.

Что такое Common Rail?

Если открыть автомобильный англо-русский словарь, то термин Common Rail можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает почти на 40 процентов.
Это не все достоинства. Было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и на данное время, каждый второй автомобиль с дизельным двигателем оснащен этой системой впрыска.
К недостаткам комон рейл относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему, которая выполнена с большой точностью, управляемые электроникой форсунки могут выйти из строя. Поэтому в дизелях Common Rail использование качественного топлива является обязательным условием.

Принцип работы Common Rail

Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления — топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленчатого вала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления.


Особенностью системы Common Rail стало использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование здесь принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

Устройство системы Common Rail

Common Rail состоит из трех основных частей: контура низкого давления, контура высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.
Контур высокого давления состоит из насоса высокого давления (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла высокого давления (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов высокого давления. Аккумуляторный узел представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.


Электронный блок управления Common Rail получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.
В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.
В контуре высокого давления насос высокого давления подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с аккумуляторным узлом отдельным трубопроводом высокого давления, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).
При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.
Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в аккумуляторном узле топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Будущее системы Common Rail

Благодаря высокой точности электронного управления и высокому давлению впрыска, сгорание топлива в двигателе происходит с максимальной отдачей, что соответствует оптимальной работе двигателя. На каждом из режимов работы двигателя достигается оптимальные результаты. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопных газов.

Система Common Rail повлекла развитие дизельных двигателей, т.к. обладает значительным потенциалом. Ведь экологические нормы по токсичности постоянно повышаются и это способствуют дальнейшему развитию топливной системы.

Как устроена топливная система Common Rail дизельных двигателей

autoexpert.today

Принцип работы Common Rail: особенности и преимущества

Топливная система впрыска Common Rail регулирует и контролирует подачу горючего. Она получила большое распространение среди дизельных двигателей. Предпосылкой к появлению Common Rail стала тяжелая экологическая ситуация. В воздух выбрасывалось слишком много токсичных отходов, которые производили дизельные агрегаты. Основным плюсом системы стал принцип ее работы, а также экономия топлива и увеличение мощности двигателя.

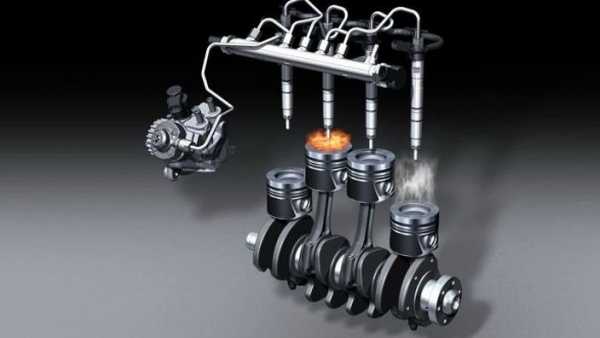

Common rail

Экологичная система

Стоит подробнее остановиться на экологичности Common Rail. Первым и очень важным плюсом является максимальная отдача при сгорании топлива. Дизель начинает работать в оптимальном режиме, на полную мощность. Благодаря этому принципу работы выбросы токсичных химикатов в воздух существенно сокращаются.

Common Rail явилась мощной поддержкой развития дизельных двигателей, именно из-за сокращения вредного выхлопа в атмосферу. При этом прогресс не стоит на месте и с каждым годом она совершенствуется и становится еще более эффективной и безопасной.

Принцип работы

В основе принципа работы Common Rail лежит система подачи горючего к форсункам от топливной рампы. Это происходит под высоким давлением, независимо от частоты вращения коленвала или от количества топлива, которое впрыскивается в систему. Впрыскивание происходит через форсунки после подачи сигнала от контроллера, за счет встроенных магнитов, которые активируются блоком управления.

Топливная система впрыска Common Rail особенна тем, что использует аккумуляторный узел, содержащий распределительный трубопровод, линии подачи топлива и форсунки.

Принцип прост. Заданная программа передает сигнал к магнитам форсунок, а те, в свою очередь, впрыскивают горючее в камеру сгорания.

Работающий распределительный узел, который создает высокое давление и узел, впрыскивающий топливо, дают повышенную точность управления процессом сжигания и увеличению объема впрыска.

Как устроена система впрыска

Основные части Common Rail это:

  • Контур низкого давления, состоящий из топливного бака, подкачивающего насоса, топливного фильтра и соединительных трубопроводов;
  • Контур высокого давления (ВД) комплектуется насосом ВД, с контрольным клапаном, аккумуляторным узлом ВД, иначе именуемого рампой, форсунками и трубопроводов ВД;
  • Датчики.

Части common rail

Порядок работы

Особе внимание следует уделить устройству аккумуляторного узла. Это довольно длинная труба, имеющая поперечные штуцеры, к которым присоединяются форсунки.

Не менее интересен электронный блок управления. Принцип его работы заключается в получении электрического импульса от ряда датчиков:

  1. Положения коленвала.
  2. Положения распредвала.
  3. Датчика перемещения педали Газ.
  4. Датчиков температуры воздуха и охлаждающей жидкости.
  5. Измерителя массового расхода воздуха.
  6. Показателя давления горючего в аккумуляторном узле.

При помощи этих датчиков вычисляется объем горючего, которое необходимо подавать на впрыск. Распознает и считывает эту информацию электронный блок управления. Он подает сигнал к началу впрыска, а также контролирует длительность работы форсунок и вносит коррективы в работу всей топливной системы.

Фильтруется топливо в контуре низкого давления, благодаря подкачивающему насосу оно засасывается из бака и проходит очистку. Только после этого топливо поступает к контуру ВД, где благодаря насосу ВД, подается в аккумуляторный узел при огромном давлении более 130 миллиампер. Активно участвует в этом процессе контрольный клапан.

Клапан открывается при получении сигнала от блока управления и отправляет горючее в топливный бак, через сливной трубопровод. Аккумуляторный узел соединен со всеми форсунками и трубопроводом и с помощью магнита (соленоида) начинает впрыск топлива в нужный цилиндр. Так работает эта сложная, но очень востребованная система.

Подводя итоги можно сказать, что сердцем и мозгом системы является блок электронного управления.

Он участвует во всех процессах, происходящих в Common Rail, полностью контролирует время, количество и продолжительность впрысков горючего. Соединяет воедино все составляющие топливной системы, подобно мозгу, управляющему центральной нервной системой живых организмов.

autodont.ru

Common Rail. Дизельная сказка | 5koleso.ru

Техническое решение, известное более полувека, за последние полтора десятка лет перевернуло представление об автомобильном дизеле

Германия не имеет собственной нефти. Неудивительно, что немецкий инженер Рудольф Дизель пытался найти альтернативный вид топлива. Изначально предполагалось, что таковым может послужить горючая (и даже взрывоопасная) угольная пыль. Но процесс подготовки рабочей смеси с воздухом получился слишком сложным, мотор на угольной пыли работать категорически не хотел. Зато на тяжелых фракциях нефти он, по тогдашним меркам, работал вполне прилично. 1895 год официально считается годом изобретения дизельного двигателя. Примечательно, что первые серийные моторы были турбодизелями: рабочий процесс требовал подачи сжатого воздуха. Конструкция получалась громоздкой и массивной. Тем не менее новый силовой агрегат тут же нашел применение на водном транспорте, в нарождающейся электроэнергетике и, несколько ограниченно, в грузовом автомобилестроении. Для легковых машин он был слишком тяжел.

Первая «дизельная революция» свершилась в 20-е годы ХХ века. Другой немецкий инженер, Роберт Бош, в 1923 году разработал несколько конструкций форсунок для впрыска тяжелого нефтяного топлива, а в 1927 г. — и собственный двигатель с воспламенением от сжатия, т. е. дизель по-нашему. Применение миниатюрного топливного насоса высокого давления позволило отказаться от здоровенных воздушных компрессоров.

Создаваемое инженерами давление в 1,5—2,5 атм сегодня сложно назвать высоким, тем не менее его хватало, чтобы подавать к механическим форсункам топливо без воздушных пузырей.

В те годы, вероятно, и сложилось представление о дизельной топливной аппаратуре, как о чем-то высокоточном и очень капризном. В силу особенностей применявшихся тогда конструкций перед запуском требовался предварительный прогрев двигателя горячим воздухом, для синхронизации зажигания все трубки, идущие от ТНВД к форсункам, должны были иметь одинаковую длину и нормированные радиусы загиба. До пусковых свечей накаливания тогда еще не додумались. От моторов тех времен, как пример технологической сложности, нам остались только высокие требования к точности изготовления плунжерных пар насосов. Остальные диковинки ушли в прошлое, правда, уступив место некоторым новым, о которых разговор позже.

С появлением насосов высокого давления системы впрыска дизеля разделились на два типа. На долгие годы главенствующей в автомобильной промышленности стала насосная система. Каждая секция плунжерного насоса связана со своей форсункой, управляемой механически, гидравлически или гидромеханически. В последние десятилетия появились форсунки с электромагнитным и электрогидравлическим приводом клапана, позволяющие применять электронное управление двигателем.

Второй тип — аккумуляторная система, в которой работа насоса и форсунок не синхронизируется. Насос (или насосы) даже может иметь отдельный, независимый от двигателя привод. Насос подает топливо в аккумулятор, в котором поддерживается постоянное высокое давление. Из аккумулятора топливо под давлением подается в форсунки той или иной конструкции. Очевидно, такая система была сложнее, а ее неоспоримые достоинства остались невостребованными на протяжении десятилетий. Отметим, что с довоенных времен ничего принципиально нового в рабочий процесс дизеля внесено не было.

Тем не менее очередная революция имела место. Имя ей — Common Rail, т. е. «общая магистраль». Суть событий свелась к использованию хорошо известной аккумуляторной системы, но на более высоком технологическом уровне.

Бытует мнение, что Common Rail — изобретение Robert Bosch AG. На деле все значительно сложнее. Первый прототип системы был создан еще в 60-е годы в Швейцарии, но дальше дело не пошло из-за отсутствия электроники управления соответствующего уровня.

Затем, уже в начале девяностых об аккумуляторной системе вспомнили инженеры японской корпорации Denso. Созданная ими система ECD-U2 устанавливалась на грузовики Hino Rising Ranger. Правда, японцы недооценили перспективы своего детища и в 1995 продали технологию другим автопроизводителям. Тем не менее лавры первооткрывателя Common Rail для автомобиле­строения принадлежат им по праву.

Наибольший вклад в развитие системы внесли инженеры из Magnetti Marelli, Elasis и исследовательского центра Fiat. В 1997 году Common Rail появляется сначала на Alfa Romeo 156 1.9 JTD и лишь затем на Mercedes-Benz C 220 CDI. Можно сказать, что именно Fiat выдал Common Rail путевку в жизнь, но итальянский концерн переживал в тот период серьезные трудности, и практически готовая технология была продана компании Robert Bosch.

Особо горевать итальянцы не стали и, по мере улучшения финансового положения, продолжили разработку дизельной темы. В первом десятилетии XXI века их дизели признаются лучшими, а отдельные технические решения находят применение за пределами системы питания дизеля. Так, например, система регулирования фаз газораспределения MultiAir базируется на дизельных форсунках и соответствующей управляющей электронике.

Сегодня 90% систем Common Rail выпускают четыре крупнейших производителя автомобильных комплектующих — Bosch, Delphi, Denso и Siemens.

Внедрение системы наряду с турбонаддувом — краеугольный камень популярной сегодня идеологии даунсайзинга, т. е. замены мотора большого литража на меньший по размерам и весу, но равный или превосходящий по мощности и крутящему моменту. Большая заслуга системы и в небывалом росте спроса на дизельные автомобили. Даже традиционно бензиновая Америка, похоже, не устоит. В ее жесткие экологические нормативы новые «чистые» дизели укладываются с легкостью.

Volkswagen, долгие годы пестовавший другое дизельное направление — насос-форсунки PD Diesel, полностью от них отказался и ставит Common Rail и на Audi Q7, и на VW Polo. Кстати, во многом благодаря системе этот автомобиль с литровым мотором часто именуют трехлитровым: в ходе рекордного заезда он израсходовал меньше 3 л на 100 км.

Японцы грозятся начать производство турбодизельного мотоцикла.

Что же изменилось в старой доброй аккумуляторной системе впрыска? Чем объясняется резкий рост ее популярности?

Последней революцией было введение электронного управления моментом и продолжительностью (объемом) впрыска. Дальше пошла «эволюция», сводящаяся к совершенствованию отдельных компонентов и программного обеспечения и росту давления в аккумуляторе, доходящего до 2000 бар. Ставшее действительно высоким давление потребовало поиска новых материалов и конструкций, но принципиальных изменений в последние годы не было. Нет их и сейчас. Похоже, что не будет и в ближайшем будущем.

Дизель экономичнее бензинового двигателя, дешевле и дизельное топливо. Он имеет более высокий крутящий момент, притом в широком диапазоне скоростей вращения коленвала. Турбонаддув и аккумуляторный впрыск победили «вялость» и шумность атмосферного дизеля. Технические ухищрения вроде впрыска мочевины (AdBlue) и сажевого фильтра позволили снизить экологическую нагрузку. Уменьшивший расход топлива даунсайзинг помогает решить и проблему парниковых выбросов СО2. Дизельный двигатель выгоден всем: и конечному потребителю, и обществу, и автопроизводителю.
Не любят его только на автосервисе. На первый взгляд это кажется странным. Для выявления абсолютного большинства неисправностей достаточно иметь электронный сканер и механический диагностический набор. Купить их может любой успешный автослесарь. Срок окупаемости — месяцы. Более дорогое современное оборудование обещает и больший доход.

Разруха, увы, в головах. Сервисмены со стажем о дизельных двигателях для легковых автомобилей слыхом не слыхивали. Постсоветский развал системы профессионального образования, проходивший на фоне безудержного роста автомобильного парка, специалистов стране не добавил. В условиях дефицита услуг автосервис может выбирать из них самые для себя выгодные и нехлопотные.

Хотя ремонт топливной аппаратуры сводится к примитивному алгоритму «снять-поставить», требования к состоянию самого помещения и порядка в нем чрезвычайно высоки. При обращении с некоторыми новыми деталями «испачкать» означает «уничтожить». Зачем людям лишние хлопоты, если можно хорошо жить и без них.

Есть и надежда, что по мере дизелизации отечественного парка механиков-дизелистов станет больше: катастрофический дефицит сулит хорошую прибыль. Но объективных предпосылок для этого пока не видно.

Made in Japan

«Вновь изобретенная» в 1995 году в Японии система пользуется наибольшей популярностью в Западной Европе. Но вклад крупнейшего в мире поставщика комплектующих для автопрома, коим сегодня является Denso, этим нововведением не ограничился.

В 2002 году инженеры компании представили систему Common Rail с рекордным в то время рабочим давлением 180 МРа (1800 бар) при пятикратном многоточечном впрыске за такт. В 2008 году давление довели до 200 МРа (2000 бар). Система впрыска производится на заводах Denso в Венгрии, Таиланде и Японии.

С 2003 года компания производит сажевые фильтры из кордиерита (cordierite). В отличие от других конструкций такие фильтры имеют меньший вес и создают меньшее сопротивление потоку выхлопных газов, обеспечивая улучшение эксплуатационных характеристик двигателя и снижение содержания сажевых частиц в выхлопе.

Такие фильтры, помогающие уложиться в нормы Euro 5, с 2007 года производятся на СП Denso и Bosch в польском Вроцлаве.

5koleso.ru
