Трещины в головке цилиндра: симптомы и стоимость ремонта — Иксора

Если вы любите свою машину, то должны уделять внимание состоянию ее двигателя. Внутри этого двигателя находится целый ряд отдельных деталей и компонентов, которые работают вместе в идеальной гармонии. Однако, когда эти детали начинают выходить из строя, вы можете заметить снижение производительности двигателя и даже в полный отказ работы.

В этой статье мы рассмотрим одну из наиболее уязвимых частей двигателя — головку блока цилиндров. Мы рассмотрим симптомы, которые появляются, если на этой детали появляются трещины.

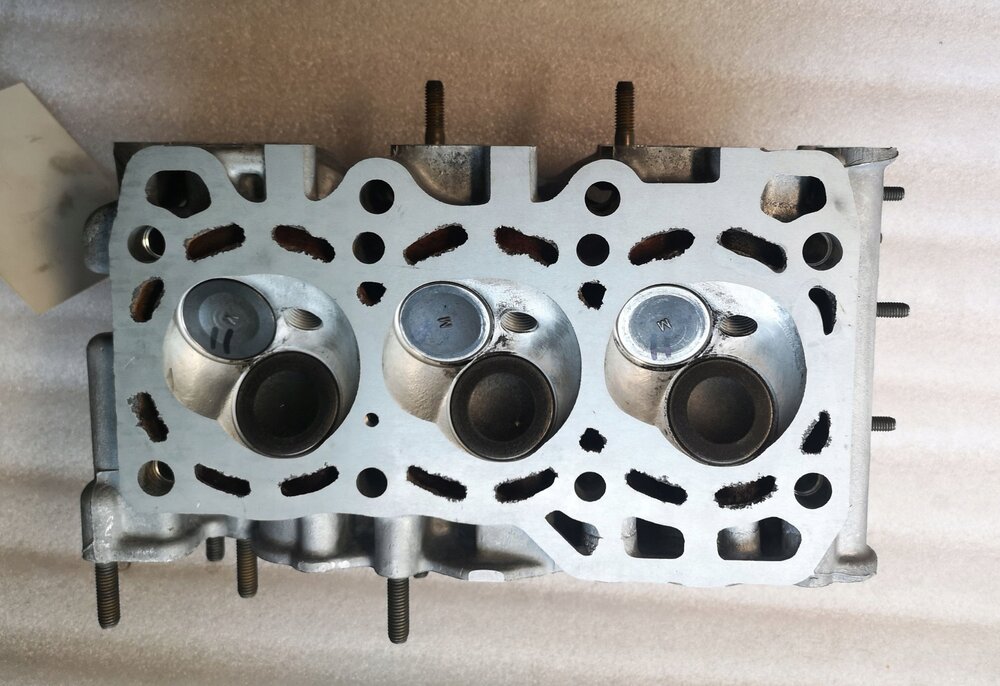

Что такое головка цилиндра?

Головка блока цилиндров является ключевым компонентом двигателя внутреннего сгорания. Внутри блока двигателя есть цилиндры. Именно в этих цилиндрах топливо и воздух смешиваются и воспламеняются. Это сгорание заставляет приводную цепь транспортного средства двигаться при помощи поршней, которые, в свою очередь, передают энергию на ведущие колеса автомобиля.

Головки цилиндров расположены, как следует из их названия, в верхней части цилиндра. Они закрывают цилиндр и смесь топлива и воздуха внутри них до момента сгорания, затем открываются для выпуска выхлопных газов. Этот процесс повторяется тысячи раз за минуту, и каждый раз при их закрытии создается герметичное уплотнение внутри цилиндра. Каждый раз, при открытии они выпускают газ, образовавшийся от сгорания топливной смеси.

Головки цилиндров работают в условиях повышенных нагрузок, поэтому выполняются из прочных металлов. На старых автомобилях они часто производятся из железа, тогда как современные автомобили оснащены ГБЦ из алюминия.

Почему появляются трещины на ГБЦ?

Проблема в том, что, хотя головки цилиндра и производятся из прочного металла, их конструкция также должна быть довольно легкой. Причиной является то, что более тяжелая деталь не сможет двигаться достаточно быстро, и двигатель будет менее эффективным.

Для производителей транспортных средств вышеупомянутый факт приводит к необходимости соблюдать тщательный баланс. С одной стороны, головка цилиндра должна быть достаточно прочной, чтобы прослужить долгие годы, с другой — достаточно легкой, чтобы выполнять свои функции, не влияя на работу двигателя.

В среднем, алюминиевая головка цилиндра способна проработать около пяти лет, железная — немного дольше, скажем, шесть или, даже, семь лет.
По истечении заданного временного ресурса, все головки цилиндров подвергаются риску растрескивания. К счастью, есть ряд симптомов, которые могут указать на появление трещины ГБЦ.

Трещина ГБЦ: симптомы

1. Утечка масла
Масло в цилиндре служит как для смазывания, так и для рассеивания тепла. Как и следует ожидать при работе с маслом, из потрескавшейся головки цилиндра начнет довольно быстро вытекать часть смазки. Сначала вы можете заметить пятно масла, скопившееся под двигателем во время парковки авто. Вы также можете увидеть старый добрый горящий индикатор двигателя «Check Oil» на дисплее приборной панели.

2. Утечка охлаждающей жидкости
Охлаждающая жидкость также используется в узле блоков двигателя, в который входят головки цилиндров. Охлаждающая жидкость хорошо помогает сохранять оптимальную температуру двигателя и ГБЦ. Когда на поверхности головок появляются трещины, может образоваться утечка охлаждающей жидкости. Как и в случае с маслом, это может проявиться несколькими способами: образованием следов протекшей жидкости вместе с маслом, предупредительным световым сигналом, — загорающимся на дисплее приборной панели индикатором «Проверить температуру двигателя».

3. Плохая производительность
Итак, мы говорим о двигателе. Когда головки сломаны, они будут влиять на работу всего мотора. В частности, они не смогут сформировать давление, необходимое для эффективного сгорания топливной смеси. Это значит, что каждый ход сгорания в двигателе будет слабее, чем должен. Это, в свою очередь, приведет к снижению производительности ДВС. Наиболее ярко это будет заметно при движении вверх по склону или старте с места, например, после остановки на светофоре.

4. Неисправность двигателя
Этот пункт несколько связан с предыдущим. Если на ГБЦ появилась трещина, внутри цилиндра не будет удерживаться нужное давление. Это означает, что смесь газа и воздуха будет неправильной, что ведет к плохому сгоранию и производительности. В тяжелых случаях это может привести к тому, что сгорание не происходит вообще. В таких условиях двигатель будет пропускать зажигание.

5. Выход выхлопных газов
Последнее, но не менее важное. Когда головка цилиндра сильно повреждена, она может начать выпускать выхлопные газы непосредственно в пространство двигателя. Визуально это будет выглядеть, как дым, выходящий прямо из-под капота. Головка цилиндра в таком состоянии находится на последнем издыхании и должна быть заменена как можно скорее, — на самом деле, лучше это сделать сразу.

Мы настоятельно рекомендуем не допускать состояния ГБЦ, когда появляется последний симптом. Следите за признаками, приведенными выше, и проводите замену головок цилиндра прежде чем износ приведет к выпуску газа.

Полезная информация:

• Прогар клапанов: что такое и как диагностировать
• Что такое катализатор горения топлива и стоит ли использовать?
• Признаки неисправности ГТЦ

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Замена прокладки головки блока цилиндров (ГБЦ) Соболь 402/405/406/4216 в Ростове-на-Дону

Замена прокладки головки блока цилиндров (ГБЦ) Соболь 402/405/406/4216

Замена прокладки головки блока цилиндров (ГБЦ) на автомобиле Соболь с двигателями ЗМЗ-402/405/406 / УМЗ-4216

Одними из самых важных узлов автомобиля, требующих надежной герметизации в зонах их сопряжения, являются головка блока цилиндров и блок цилиндров. Для герметизации этих узлов используется прокладка головки блока цилиндров (ГБЦ) — специальная прокладка сложной формы, выполненная из армированного паронита или тонкого листового металла с окантовкой-усадкой вокруг каждого из отверстий.

Прокладка головки блока цилиндров выполняет сопряжение и изоляцию друг от друга сразу нескольких систем автомобиля Соболь:

• каналы водяной рубашки системы охлаждения блока и головки;
• маслопроводящие каналы;
• камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

Главной причиной прогарания (пробоя) прокладки головки блока цилиндров на автомобилях Соболь является локальное ослабление затяжки болтов крепления головки блока цилиндров вследствие ее деформации из-за перегрева двигателя. Поэтому при замене прокладки ГБЦ обязательно проводится проверка плоскостей блока цилиндров и головки блока цилиндров.

Основные признаки пробоя прокладки головки блока цилиндров на автомобилях Соболь:

• Белый густой дым из выхлопной трубы (не зависимо от температуры воздуха) — следствие попадания антифриза из охлаждающего контура в камеру сгорания. При этом будет наблюдаться резкое падение мощности двигателя, увеличенный расход топлива и падение уровня охлаждающей жидкости.
• «Кипение» расширительного бачка (с характерным запахом отработанных газов) — признак попадания выхлопных газов в систему охлаждения. При этом двигатель практически перестает охлаждаться и очень быстро перегревается, так как антифриз не успевает остывать дополнительно подогреваемый пузырьками отработанных газов.
• Белая или серая эмульсия на масляном щупе — признак попадания охлаждающей жидкости в систему смазки двигателя. При этом уровень масла «растет», а уровень антифриза падает.
• Масляные пятна в антифризе — следствие попадания масла в систему охлаждения.
• Появление отработанных газов в подкапотном пространстве — следствие прорыва выхлопных газов наружу. При этом также наблюдается увеличение шума от работы двигателя.
• Замасливание свечи зажигания и нестабильная работа двигателя (троит) — следствие попадания масла из маслопроводящего канала в цилиндр.
• Снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме — следствие попадание газов из одного цилиндра в другой. При этом уровень компрессии в соседних камерах сгорания, «соединенных» пробоем прокладки ГБЦ, будет заметно ниже номинальной.

Прокладка головки блока цилиндров не допускает ремонта или восстановления. При обнаружении любых дефектов, включая локальное изменение толщины, обязательно устанавливается новая прокладка ГБЦ.

Порядок замены прокладки головки блока цилиндров на автомобилях Соболь:

1. Демонтаж головки блока цилиндров.
2. Визуальный осмотр прокладки ГБЦ, на наличие повреждений. Если очевидных дефектов у прокладки ГБЦ нет, то необходимо провести опрессовку головки блока цилиндров, чтобы проверить ее на наличие скрытых трещин. В редких случаях опрессовка может потребоваться и блоку цилиндров.
3. Проверка плоскости головки блока цилиндров и блока цилиндров на отсутствие деформации. При необходимости произвести шлифовку, чтобы добиться ровных поверхностей.
4. Установка новой прокладки ГБЦ.
5. Установка головки блока цилиндров и сборка в обратном порядке.

После проведения замены прокладки ГБЦ необходимо провести испытание двигателя.

Чтобы узнать о других работах и их стоимости Вы можете:

• позвонить нам по телефону: +7 (863) 242-50-47, +7 952 575-52-11 (Круглосуточно)
• заказать обратный звонок
• связаться с нами через форму обратной связи
• перейти в раздел Ремонт двигателей на автомобиле Соболь или в один из друхих разделов Ремонт автомобилей Соболь

Головка блока цилиндров

: каковы ее типы и классификация?

Производители автомобилей разрабатывают двигатель так, чтобы он работал в соответствии с его назначением. Точно так же головки цилиндров также предназначены для достижения определенных параметров производительности. Головка блока цилиндров является одной из самых важных и сложных конструкций в двигателе. Для достижения желаемых результатов от двигателя требуется множество математических расчетов и прецизионная обработка. Поэтому производители используют прецизионные станки и методы для проектирования и изготовления головок цилиндров.

Головка 4-цилиндрового двигателя

Материалы:

Универсально головка всегда отливается вместе с блоком цилиндров даже для одноцилиндровых двигателей. Головки, отлитые за одно целое с блоками цилиндров, выпускались очень мало раз. Это в основном для гоночных двигателей, что позволяет избежать необходимости в газонепроницаемом соединении. Тем не менее, прокладка головки обеспечивает достаточно хорошее герметичное соединение для этой цели. Поэтому производители отказались от этой практики.

Ранее производители использовали для этой цели чугун. В настоящее время для снижения веса и повышения производительности предпочтение отдается алюминиевому сплаву. Кроме того, головка блока цилиндров из алюминиевого сплава более равномерно поддерживает температуру из-за лучшей теплопроводности. Часто производители используют головку из алюминиевого сплава с чугунным блоком цилиндров и картером.

Серый чугун для головки блока цилиндров такой же, как и для блока цилиндров. Однако алюминиевые сплавы обычно совсем другие. Они содержат 3% меди, 5% кремния и 0,5% марганца в алюминиевом сплаве. Медь увеличивает твердость и прочность алюминия с течением времени из-за своего качества старения. Однако при этом снижается и коррозионная стойкость. Существует альтернативный сплав, который состоит из 4,5% кремния, 0,5% марганца и 0,5% магния в алюминиевом сплаве. в тяжелых устройствах, таких как коммерческие двигатели, железнодорожные двигатели и судовые двигатели, по-прежнему используется чугун.

Конструкция:

Кроме того, головка блока цилиндров располагается на верхней поверхности блока цилиндров. Он фиксируется шпильками/болтами, прикрепленными к блоку. Прокладка головки находится между головкой и блоком. Обеспечивает плотное, герметичное соединение. Головка имеет камеру сгорания над каждым цилиндром, в которой происходит сгорание. Он также содержит важные детали двигателя, такие как клапаны, направляющие клапанов, свечи зажигания (бензиновые двигатели) или форсунки (дизельные двигатели). Кроме того, в головке также есть порты, масляные каналы и водяные рубашки, вырезанные внутри нее для обеспечения смазки и охлаждения. Однако двигатели с верхним распределительным валом (OHC) также имеют приспособления для установки распределительного вала и других деталей.

Компоненты

Типы:

Головка блока цилиндров может быть классифицирована в зависимости от расположения клапанов и портов. В основном существует три типа: тип с петлевым потоком, тип со смещенным поперечным потоком или встроенный тип с поперечным потоком. В конструкции с петлевым потоком впускной и выпускной коллекторы находятся на одной стороне, что способствует предварительному нагреву всасываемого воздуха.

Контурный поток

Однако, когда впускной и выпускной коллекторы находятся на разных сторонах головки блока цилиндров, это смещенный тип поперечного потока.

Смещенный поперечный поток

Кроме того, такое расположение обеспечивает более низкую температуру выпускного клапана. В линейном поперечном потоке клапаны располагаются поперечно и наклонно друг к другу.

InLine Cross Flow

Однако впускной и выпускной коллекторы находятся на разных сторонах головки. Такое расположение обеспечивает лучшую производительность; однако это дороже.

Преимущества съемных головок цилиндров:

1. С производственной точки зрения отливка блока цилиндров с открытым отверстием намного проще в изготовлении.
2. Такие операции, как обезуглероживание и притирка клапанов, легко выполняются.
3. Вы можете немного изменить степень сжатия, изменив толщину прокладки головки блока цилиндров.

Классификация:

Кроме того, с технической точки зрения головки цилиндров также классифицируются по расположению клапанов. Общие классификации: головка «F», головка «I», головка «L» и головка «T». В Г-образной головке впускной и выпускной клапаны расположены с одной стороны двигателя, и работает один распределительный вал.0039 им.

Конструкция головки

Однако двигатели с головкой «I» имеют клапаны в головке, которые работают через толкатели и коромысла. Двигатели с Т-образной головкой имеют впускные клапаны с одной стороны и выпускные клапаны с другой стороны, что требует двух распределительных валов. Типы «F» имеют впускной клапан в головке и выпускной клапан в блоке цилиндров и используют один распределительный вал.

Cummins, Detroit, Volvo и MAN являются одними из крупнейших производителей двигателей в мире.

Подробнее – Что такое степень сжатия в двигателях?>>

О команде CarBikeTech

CarBikeTech — это технический блог. Члены команды CarBikeTech имеют более чем 20-летний опыт работы в автомобильной сфере. Команда CarBikeTech регулярно публикует специальные технические статьи об автомобильных технологиях.

Какова средняя стоимость замены головки блока цилиндров?

Средняя стоимость замены головки блока цилиндров составляет от 2176 до 3705 долларов, в зависимости от того, идете ли вы к механику или к мастеру.

Этот ценовой диапазон основан на средних показателях по стране для всех автомобилей и не учитывает налоги, сборы или конкретную марку и модель вашего автомобиля. Также может потребоваться сопутствующий ремонт или техническое обслуживание, например, неисправный цилиндр или неисправная прокладка впускного коллектора. Для более точной оценки, основанной на вашей марке, модели и местоположении, используйте Оценщик справедливой цены RepairPal.

Стоимость у механика: $3,366-$3,705

• Детали: $2,176-$2,204
• Труд: 1190-1501 долларов США

Обычно замена головки блока цилиндров занимает от пяти до шести часов. Это очень сложная работа, которая включает в себя разборку значительной части вашего двигателя. Несмотря на высокую цену, однозначно стоит доверить это дело профессионалам.

Стоимость сборки: $2,176-$2,204

• Уровень сложности: Продвинутый
• Необходимые детали:
  • Набор ключей
  • Набор головок
  • Набор трещоток
  • Отвертки
  • Моторное масло
  • Охлаждающая жидкость
  • Головка цилиндра

Замена головки блока цилиндров своими руками может обойтись дешевле, чем обращение к механику, если у вас есть необходимые детали, а также обширные знания и опыт в области ремонта автомобилей. Однако замена головки блока цилиндров является чрезвычайно сложной и трудоемкой задачей, так как требует демонтажа значительной части двигателя.

Что такое головка блока цилиндров?

Головка блока цилиндров — это верхняя часть двигателя, образующая верхнюю часть цилиндров. Он содержит впускной и выпускной клапаны, а также свечи зажигания. В некоторых автомобилях головка блока цилиндров также удерживает один или несколько распределительных валов. В любом случае, головка содержит очень сложную ходовую часть, которая приводится в действие цепями, ремнями или толкателями, прикрепленными к нижней половине двигателя. Отказ любого из этих компонентов может привести к тому, что ваш двигатель будет работать плохо или вообще не будет работать.

Если у вас рядный четырех- или шестицилиндровый двигатель, у него одна головка, а у двигателей V6 и V8 две головки.

Что включает замена головки блока цилиндров?

Весь процесс замены ГБЦ занимает пять-шесть часов. Замена головки блока цилиндров включает в себя слив охлаждающей жидкости и масла, снятие впускного и выпускного коллекторов двигателя, снятие цепи или ремня ГРМ (если на двигателе их несколько) и снятие головки блока цилиндров.

Это чрезвычайно сложная работа, требующая от механика снятия половины двигателя. Головка или головки блока цилиндров находятся в верхней части двигателя. Если у вас есть автомобиль с двумя головками цилиндров, механику может потребоваться заменить их обе одновременно, в зависимости от того, в чем проблема.

Что произойдет, если вы не замените головку блока цилиндров?

Отсутствие замены сломанной головки блока цилиндров может привести к дальнейшему повреждению двигателя, если он все еще работает. Это может привести к еще более дорогому ремонту, в том числе к необходимости замены двигателя. Если у вас сломана головка блока цилиндров, ваша машина может вообще не управляться.

Наиболее частой причиной растрескивания головки блока цилиндров является перегрев двигателя, который может быть вызван воздухом в системе охлаждения, неисправностью водяного насоса или неисправным термостатом. В этой ситуации ваша система охлаждения также будет нуждаться в ремонте во время услуги по замене головки блока цилиндров.

Другой распространенной причиной выхода из строя ГБЦ является обрыв ремня или цепи ГРМ, особенно в двигателях с помехами. В интерференционном двигателе клапаны выступают в пространство, занимаемое поршнем в верхней части его диапазона движения. Обычно это не проблема, поскольку в этот момент движения поршня клапаны закрыты. Однако при обрыве ремня ГРМ или цепи клапаны могут застрять в открытом положении и «мешать» поршню. Это причудливый способ сказать, что они врежутся друг в друга, что вызовет серьезные внутренние повреждения двигателя. Вот почему важно регулярно заменять ремень ГРМ или цепь в соответствии с графиком технического обслуживания, рекомендованным производителем. (В двигателях без помех поршни и клапаны никогда не занимают одно и то же место, поэтому, даже если ремень ГРМ или цепь оборвется, двигатель больше не пострадает.)

Как часто следует заменять головку блока цилиндров?

Головки цилиндров рассчитаны на весь срок службы автомобиля. Однако, если в вашем автомобиле неисправна головка блока цилиндров, ее следует заменить как можно скорее. Существуют задачи по техническому обслуживанию, которые вы можете выполнять, чтобы поддерживать головку блока цилиндров в хорошем состоянии, включая регулярную замену масла и устранение любых проблем с системой охлаждения, как только они возникают.

[Рекламный баннер: никогда не пропускайте важное обслуживание с датчиком FIXD и бесплатным приложением. FIXD отслеживает регулярное техническое обслуживание и изнашиваемые предметы для вас — бесплатно!]

Общие симптомы, необходимые для замены головки блока цилиндров

Эти симптомы означают, что пришло время выполнить это обслуживание:

• Индикатор проверки двигателя
• Крупные утечки масла или охлаждающей жидкости
• Дым из выхлопной трубы
• Перегрев двигателя

Сопутствующие услуги по техническому обслуживанию

Следующие услуги обычно выполняются вместе с заменой головки блока цилиндров:

• Замена цилиндра
• Замена прокладки впускного коллектора
• Замена прокладки ГБЦ
• Замена водяного насоса
• Замена термостата
