Поиск и устранение неисправности электрооборудования в Екатеринбурге

Наиболее сложным при ремонте электрооборудования является процесс поиска неисправностей, так как современные электрические схемы представляют собой сложную систему. Задача осложняется еще тем, что большинство неисправностей носят скрытый характер и не могут быть обнаружены внешним осмотром. Процесс поиска неисправности представляет собой последовательность тестовых экспериментов и принятия диагностического промежуточного или конечного решения.

Одним из путей уменьшения времени поиска неисправностей и требований к квалификации обслуживающего персонала является применение автоматического поиска неисправностей, основанного на алгоритмизации процедур поиска. Для поиска неисправностей в системе электрооборудования, как показывает опыт эксплуатации, возможно применение следующих методов:

• Внешний осмотр. Наибольший эффект дает внешний осмотр включенного электрооборудования при отсутствии аварийных признаков отказа и соблюдения правил безопасности труда. Признаками неисправности в этом случае (кроме тех, которые можно обнаружить при включенном электрооборудовании) являются: появление искрений, дыма, нагрев отдельных деталей, появление треска и т.п. Однако внешний осмотр не позволяет обнаружить скрытые неисправности.
• Метод замены. Если после замены исчезают неисправности, то был заменен действительно поврежденный элемент.
• Метод вносимой неисправности. В этом случае в проверяемый блок вносятся искусственные повреждения, вызывающие определенные логические взаимодействия элементов. Контроль за параметрами схемы и анализ их изменений позволяют определить или локализовать неисправность.
• Метод половинного разбиения. Этот метод успешно может быть применен в том случае, если показатели надежности отдельных узлов и блоков схем электрооборудования одинаковы. Для поиска неисправности можно проверить один узел, например, по напряжению, а затем по току. Деление может быть выполнено и внутри блока или узла, что позволяет оперативно локализовать, а затем и обнаружить неисправность.
• Метод контрольного сигнала. Использование подобного метода обусловлено широким распространением логических элементов и микросхем в системах регулирования и управления. Для обнаружения неисправности с помощью контрольного сигнала целесообразно представить контрольную цепь диаграммой прохождения сигнала через исправную систему. Контрольному сигналу заданной формы будет соответствовать определенная реакция, анализируя которую, можно выявить работоспособность проверяемого узла или электрической цепи.
• Метод промежуточных измерений. Метод предусматривает осциллографирование характерных процессов, измерение напряжений на контрольных точках, контроль сопротивления отдельных элементов и электрических цепей и другие контрольно-диагностические действия, позволяющие определить место неисправности в электрооборудовании или обнаружить неисправный элемент.
• Метод сравнения с неисправным объектом. Метод сравнения заключается в том, что сигналы неисправности узла или блока схемы сравнивают с сигналами другого исправного или неисправного узла или блока.

К нашей компании Авангард-Сети есть специалисты-электронщики, у которых имеется большой опыт за плечами в области поиска неисправностей и пуско-наладочных работах.



Диагностика электрооборудования.. Рынок Электротехники. Отраслевой портал

Диагностирование состояния электрического оборудования является и необходимостью, и мерой безопасности одновременно. Поскольку от исправности устройств и механизмов зависит не только качество и бесперебойность рабочих процессов, но ещё и безопасность людей.

            Надёжность электрооборудования зависит от конструкции, качества изготовления комплектующих и сборки аппарата. Однако в процессе эксплуатации естественные процессы старения материалов, воздействие внешних факторов и возможные перегрузки негативно отражаются на технических характеристиках механизмов. Поэтому крайне важно своевременно выявить и устранить возможные неисправности.

            И вот здесь на помощь приходит диагностика электрооборудования. Она призвана максимально точно определять фактическое состояние устройств и выявлять отклонения от параметров, указанных в паспорте или протоколе испытаний, предоставленных компанией-производителем в момент поставки.

Как правило, для экспертной оценки технического состояния оборудования наряду с визуальным осмотром и «классическим» мониторингом основных рабочих показателей, используются все виды излучений: рентгеновское, магнитное, ионизирующее, акустическое и др., которые призваны обеспечить надлежащий контроль без разбора механизма на части.

            В России ведущие заводы-изготовители электрических аппаратов тесно сотрудничают с Всероссийскими научно-исследовательскими институтами (ВНИИ). В ходе совместной работы разрабатываются техническо-расчётные методики оценки технического состояния машин и оборудования, согласно которым выполняется обход и диагностика аппаратуры таких категорий:

• Электродвигатели;
• Электрооборудование, установленное во взрывоопасных зонах;
• Пункты распределения электрической энергии;
• Системы освещения и осветительные приборы;
• Заземляющие устройства;
• Конденсаторы;
• Оборудование трансформаторных подстанций.

Техническое диагностирование оборудования – это более высокий уровень исследования состояния аппаратуры, чем тот, что обеспечивает обычная дефектоскопия и неразрушающие методы контроля. Оно проводится с целью:

      — мониторинга технического состояния с помощью методов и средств как неразрушающего так и разрушающего контроля;

      — выявления неисправностей и определения причин выхода оборудования из строя;

      — прогнозирования технического состояния.

Согласно ГОСТ 20911-89 «Техническая диагностика. Термины и определения» прогнозирование призвано с высокой долей вероятности установить промежуток времени, на протяжении которого оборудование будет находиться в рабочем состоянии (как минимум на межремонтный период).



Основные принципы диагностики электрооборудования

Проверка состояния электрических механизмов и устройств силового типа (трансформаторных установок и компрессоров) включает мониторинг данных тепловых сигнализаторов, изучение показаний датчиков уровня масла, диагностику заземления и целостности изоляторов обмотки, а также прослушивание равномерности шумов включённого оборудования.

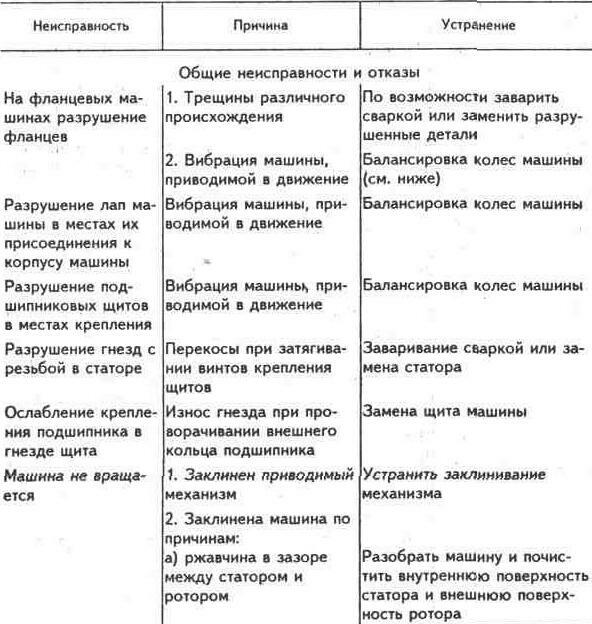

Техническая диагностика электрооборудования из группы двигателей предполагает осмотр внешнего состояния аппарата, проверку чистоты на наличие/отсутствие жидкости. Эксперты также изучают показания тахометра, измеряющего частоту оборотов различных вращающихся деталей, проверяют заземление, состояние проводки и управляющей клавиши. На муфте рабочего двигателя должен быть установлен защитный кожух, который предотвращает трение.

Состояние устройств заземления мониторится с целью проверки надёжности контактов проводников и антикоррозионных покрытий.

Осмотр источников бесперебойного питания (ИБП) проводится для того, чтобы выявить наружные повреждения, проконтролировать технические параметры оборудования в рабочем режиме и порядок зарядки аккумуляторных батарей. Все обнаруженные неполадки и дефекты электроаппаратуры в обязательном порядке фиксируются в оперативном журнале.

            Проверка технического состояния станций и подстанций проходит в несколько этапов:

• На первом уровне выполняется проверка состояния электрооборудования с использованием встроенных датчиков и автоматизированных систем контроля. На этом этапе нет необходимости применять специальные устройства и вспомогательную диагностическую аппаратуру. Первичная информация поступает от уже действующих РАС — регистраторов аварийных событий.
• На втором технологическом уровне эксперты проверяют установку, работающую в штатном режиме. Для этого они периодически контролируют основные рабочие показатели с помощью специальных приборов. В качестве вспомогательной аппаратуры могут быть использованы стетоскопы, разветвители сигналов, осциллографы, вакуумметры и др.
• На третьем уровне проводится диагностика состояния электрооборудования отключённой от сети установки.

В ходе проверки аппаратуры высоковольтных подстанций и контрольно-технических пунктов эксперты в первую очередь обращают внимание на состояние изоляционных материалов кабелей, проводов и приборов. Сопротивление изоляции показывает степень старения электрооборудования, что позволяет определить, какие меры необходимо предпринять, чтобы предотвратить возникновение аварийной ситуации.



Мониторинг электрооборудования & новейшие технологии

Специалисты филиала ПАО «МРСК Центра» — «Липецкэнерго» ведут активную работу по внедрению инновационных технологий в процессы исследования состояния одного из главных элементов сетевого комплекса — линий электропередачи.

В настоящее время на базе филиала проводится тестирование беспилотного летательного аппарата (БЛА), оснащённого специализированными приборами для диагностики оборудования. На борту дрона установлена камера с функцией панорамной съёмки с углом обзора в 360° и тепловизор. Это позволяет использовать мультикоптер для исследования ЛЭП и оборудования распределительных пунктов в отдалённых местностях и труднодоступных районах.

По оценкам аналитиков, анализ данных, собранных с помощью летательного аппарата, позволит энергетикам оценивать фактическое состояние сетевой инфраструктуры. Помимо этого, они смогут прогнозировать воздействие окружающей среды на воздушные линии электропередачи и оперативно выявлять места обрыва проводов.

Установленные на мультикоптере средства диагностики электрооборудования способны обеспечить эффективный контроль охранных зон ЛЭП. С их помощью энергетики смогут измерять объём лесных насаждений на трассе линий, своевременно обнаруживать дефекты кабельных линий и проводов.

Во время полёта над объектами сетевой инфраструктуры тепловизионный прибор позволяет определить нагревающиеся участки арматуры ЛЭП. Это означает, что элемент уже изношен и вскоре здесь могут возникнуть неполадки. Таким образом, энергетики смогут выявлять и устранять «слабые звенья» прежде, чем произойдёт авария.

Летательный аппарат может быть использован при порывах ветра до 10 м/с и в холодное время года, когда температура воздуха опускается ниже нуля. Следовательно, энергетики смогут использовать инновационные методы диагностики электрооборудования практически круглый год.

«Для филиала «Липецкэнерго» использование дрона стало одним из первых шагов на пути к повышению энергоэффективности. Возможности мультикоптера, оснащённого современной аппаратурой, позволят нам определять проблемные места на всех без исключения объектах сетевого хозяйства. В результате уменьшится количество аварий и перебоев в подаче электроэнергии конечному потребителю», — прокомментировал ситуацию директор филиала ПАО «МРСК Центра» — «Липецкэнерго» Сергей Коваль.

Возможность внедрения БЛП с целью осуществления комплексной диагностики линий электропередачи рассматривают также и калининградские энергетики. В АО «Янтарьэнерго» убеждены, что реализация аналогичного проекта позволит создать эффективную систему мониторинга, предупреждения и устранения неполадок в региональных энергосетях.

На базе энергокомпании введён в действие главный центр управления сетями, созданный с использованием передовых достижений в сфере информационных технологий. Его ключевым элементом является видеостена, построенная из жидкокристаллических панелей, на которую выведена многослойная схема всех электрических сетей Калининградской области.

Диагностика линий электропередач осуществляется в режиме онлайн. Этого удалось достичь благодаря функционалу программного комплекса «ОЛИМП».

Поиск и устранение неисправностей электрических систем | Производственная среда

Что такое электрическая неисправность?

Электрическая неисправность — это ненормальное состояние, вызванное отказом оборудования или дефектами проводки, приводящее к неправильной работе машин или устройств. Электрические неисправности могут привести к остановке всей производственной линии и, как результат, могут быть очень дорогостоящими.

Электрические неисправности обычно возникают в результате обрыва цепи или короткого замыкания, но могут быть и их комбинацией. Другие неисправности могут включать неправильное рабочее напряжение, механическую неисправность компонентов, чрезмерный нагрев или коррозию.

Устранение неполадок в электрооборудовании

Неисправности в электрооборудовании — проклятие для каждого специалиста по техническому обслуживанию и торговле в промышленном мире. На протяжении многих лет для решения электрических неисправностей использовалось много головоломок и творческого использования языка! Правда в том, что простои — это реальность в любой корпоративной или производственной среде.

Знание того, как эффективно устранять неполадки, может иметь решающее значение для вашей организации. Это может помочь сократить время простоя.

Давайте рассмотрим некоторые распространенные неисправности и способы их диагностики.

Выявление электрических неисправностей

• Неисправности с обрывом цепи являются наиболее распространенными, и их относительно легко устранить. Как правило, этот тип неисправности может быть быстро идентифицирован, так как некоторая часть схемы не будет работать, так как на нее не подается напряжение, необходимое для правильной работы. Ищите перегоревшие лампочки, разомкнутые рабочие катушки и ослабленные соединения или клеммы, чтобы вызвать этот тип неисправности. В оборудовании с проводкой, которая постоянно изгибается, вы можете обнаружить оборванный проводник внутри изоляции, что приведет к размыканию цепи.
• Короткое замыкание Неисправности сложнее найти и устранить. Как правило, короткое замыкание происходит, когда изоляция вокруг проводника ухудшается и ток находит путь к другому проводнику или заземленному объекту. Это может привести к срабатыванию предохранителей или автоматических выключателей из-за нежелательного избыточного тока. Другая возможность заключается в том, что короткое замыкание подаст питание на другие части цепи и вызовет непреднамеренное срабатывание других компонентов. Хотя предохранитель или автоматический выключатель может размыкаться от «старости», это скорее показатель короткого замыкания или перегрузки по току.
• Проблемы с низким напряжением могут привести к тому, что реле будут дребезжать или вообще не срабатывать. Двигатели и компоненты с катушками могут нагреваться сильнее, чем обычно, что приводит к ухудшению электрической изоляции и, возможно, выходу из строя.
• Проблемы с перенапряжением обычно сокращают срок службы большинства компонентов из-за более сильного, чем обычно, нагрева. Больше всего от этой проблемы страдают освещение и моторы.
• Электро/механические неисправности обычно случаются с компонентами, срок службы которых приближается к концу или которые имеют производственные дефекты. К этому типу неисправности относятся такие вещи, как кнопка, которая больше не закрывается при нажатии, или реле с залипшими/приваренными контактами. Этот тип неисправности часто не имеет внешних признаков внутренних проблем.

Логика устранения неполадок

Безопасность превыше всего! Прежде чем приступить к устранению неисправности в электросети, убедитесь, что вы знаете правила и процедуры безопасности вашей организации, включая правила блокировки/маркировки и процедуры тестирования.

Чтобы быть эффективным специалистом по устранению неполадок, вы всегда должны начинать со стратегии, систематического подхода, если хотите. Для начала соберите информацию об оборудовании и неисправностях, включая распечатки и руководства производителя.

Понять, как устроено оборудование для работы, и изучить документацию по проблеме, такую ​​как рабочие задания, отчеты о проблемах или обсуждения с человеком, сообщившим о проблеме. Затем следуйте этому систематическому подходу.

1. Наблюдение

Ищите визуальные признаки неисправного оборудования, включая незакрепленные компоненты, детали в нижней части шкафа или признаки перегрева компонентов. Не забывайте использовать все свои чувства, включая обоняние, прислушиваться к ненормальным звукам и осязать, чтобы почувствовать чрезмерный нагрев или незакрепленные компоненты. Кроме того, по возможности полностью протестируйте рабочее оборудование и отметьте, что работает правильно, а что нет.

2. Определите проблемные области

На основании ваших наблюдений определите, какие части схемы работают правильно, а какие нет. Любые правильно функционирующие части схемы могут быть удалены из проблемных зон, что сократит время тестирования, необходимое позже.

3. Определите возможные причины

После того, как вы определили проблемную область, вы можете приступить к составлению списка возможных причин. Попробуйте подумать о каждой возможности, которая может вызвать проблему, и оцените каждую вероятность. Как правило, возможные варианты включают следующее: перегоревшие предохранители, механические компоненты, обмотки и катушки, клеммные соединения и электропроводка.

4. Проверка вероятной причины

Теперь, когда у вас есть список наиболее вероятных причин, вы можете приступить к проверке. Начните с наиболее вероятной причины. Всегда знайте, чего ожидать, прежде чем снимать показания счетчика, и знайте, что это значит, если вы получите показания, отличные от того, что вы предсказали. Судя по вашим тестам, вам может понадобиться еще больше разбить схему, чтобы уменьшить проблемную область. Продолжайте использовать этот метод, пока не найдете подозрительный компонент или провод.

5. Замените компонент и выполните пробный запуск

После того, как вы убедились, что компонент неисправен, замените компонент и проверьте всю схему. Убедитесь, что вы проверили все функции и операции схемы. Если все работает правильно, верните оборудование в эксплуатацию. Если схема по-прежнему работает неправильно, вам нужно будет переосмыслить свою логику и вернуться к первому шагу.

Инструменты, имеющиеся в наличии

Для поиска неисправностей в электрооборудовании доступно множество инструментов.

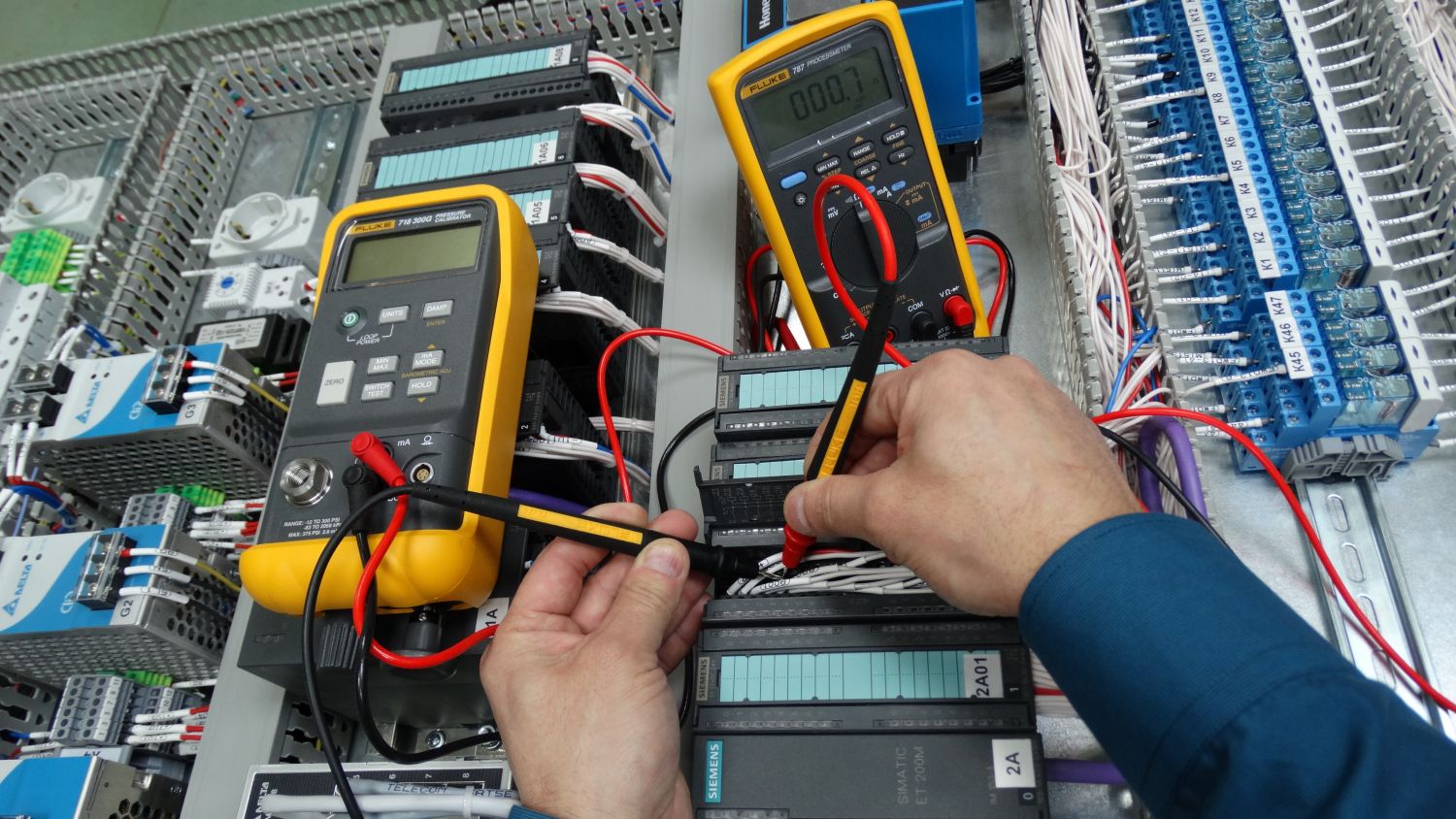

Обычный мультиметр — отличное начало, и обычно это все, что вам нужно для выполнения большинства тестов. Типичный мультиметр может измерять напряжение переменного тока, напряжение постоянного тока, сопротивление и малые токи.

Другим замечательным дополнением будет накладной амперметр для измерения рабочего тока.

Давайте посмотрим, что делают эти инструменты и когда их использовать.

1. Омметр

Омметр измеряет сопротивление в цепи и является отличным инструментом для обнаружения коротких замыканий, обрывов катушек или перегоревших лампочек. Питание цепи должно быть отключено и заблокировано перед снятием показаний омметра, и помните, перед запуском соедините провода и снимите показания, чтобы убедиться, что измеритель работает правильно. Всегда рекомендуется удалить один провод из компонента перед измерением, чтобы убедиться, что в вашем измерении нет параллельных путей.

2. Вольтметр

Вольтметр измеряет переменное или постоянное напряжение в цепи и лучше всего подходит для обнаружения обрывов цепи. Всегда проверяйте свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно, прежде чем снимать показания теста. Постарайтесь оставить один провод в качестве эталонного и держите его в нейтральном положении или на земле. Используйте другой вывод для выбора клемм для ваших контрольных точек.

3. Накладной амперметр

Накладной амперметр полезен для измерения тока, потребляемого компонентами во время их работы. Двигатель, который потребляет больше тока, чем обычно, может иметь изношенные подшипники или может быть перегружен. Накладной амперметр также полезен для определения протекания тока в различных частях цепи.

Еще несколько советов

• Никогда не недооценивайте силу своих чувств при определении ошибок. Запах «горелой изоляции» почти всегда указывает на неисправность компонента.
• Прослушивание ненормальных звуков при работе с устройством также может привести к обнаружению проблемы.
• Проверка компонентов на наличие визуальных признаков возгорания всегда является хорошей отправной точкой, а проверка оборудования на перегрев также может указывать на неисправность. Только будьте осторожны, чтобы не обжечься при проверке горячего оборудования!

Систематический подход TPC к устранению неполадок

Мы можем помочь вашей организации разработать эффективную программу устранения неполадок. Систематический подход к устранению неполадок TPC предлагает 5-этапный метод определения наиболее эффективных средств для получения стабильных и оптимальных результатов. Учебная программа TPC использует среды, основанные на моделировании, для обучения подходу к устранению неполадок, а затем позволяет пользователям практиковать и совершенствовать свои навыки в различных имитациях неисправностей.

Для получения дополнительной помощи по устранению неполадок на платформе TPC есть все, что вам нужно, чтобы ваша команда технического обслуживания прошла необходимое обучение. С помощью наших симуляций вы можете создать свою собственную учебную программу и предоставить профессионалам безопасную среду с эффектом погружения, чтобы расширить их набор навыков и укрепить их основы. Запланируйте демонстрацию наших 2D-симуляций по устранению неполадок с электрооборудованием или наших 3D-симуляций по устранению неполадок с электрооборудованием на основе облака.

Электрические методы поиска неисправностей — Гордон Пауэрс

Методы поиска неисправностей в электрооборудовании

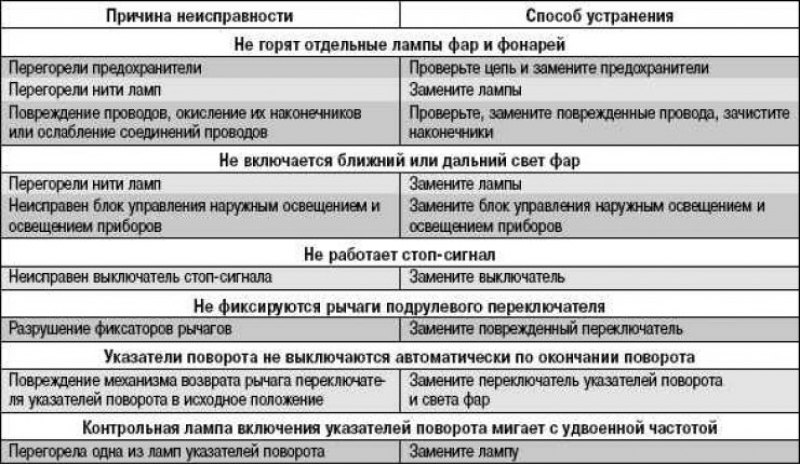

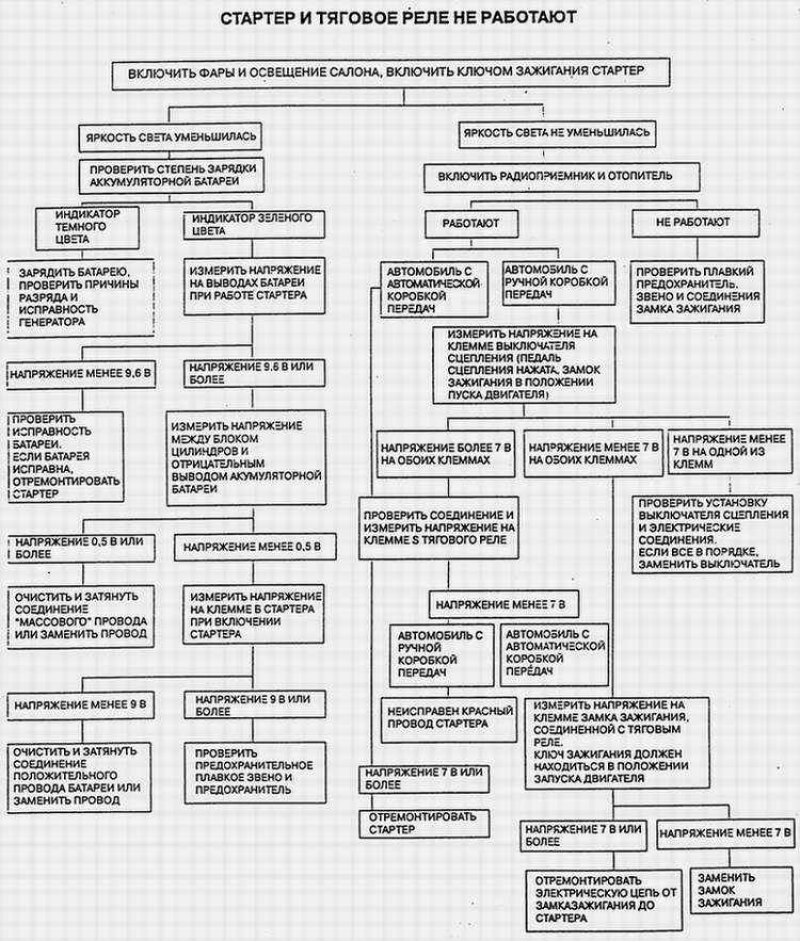

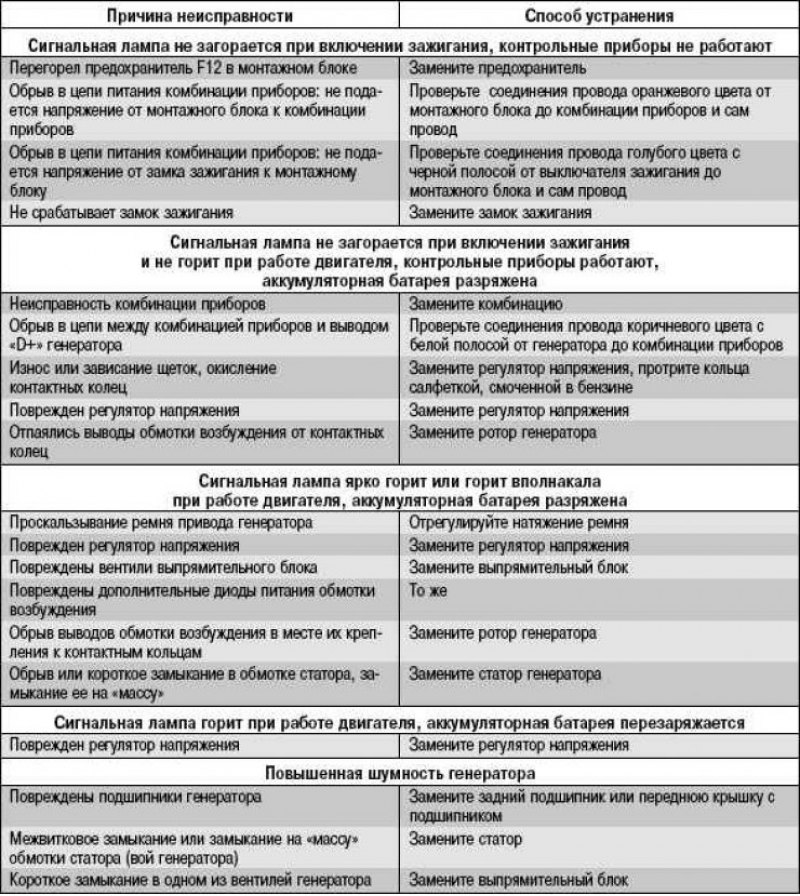

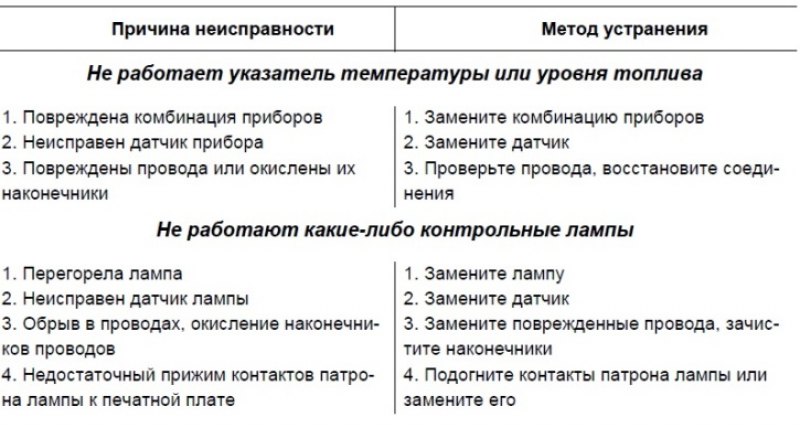

Поиск неисправностей в электрооборудовании , помимо электрических схем, вам потребуются базовые знания по выявлению неисправностей в электрооборудовании. Как правило, электрическая цепь состоит из электрических компонентов, таких как лампы, насосы, вентиляторы и двигатели, переключатели, предохранители, реле, автоматические выключатели и плавкие вставки. С электрической схемой поиск неисправностей будет простым, потому что вы идентифицируете большинство компонентов.

Проверьте, правильно ли работает каждый из компонентов вашей электрической цепи. Если несколько цепей или компонентов вышли из строя одновременно, проблема может быть связана с общим заземлением или подключением предохранителя/питания.

Проблемы с электричеством могут возникать из-за различных проблем, таких как коррозия или ослабление соединений, перегоревший предохранитель, неисправное заземление или расплавленные плавкие вставки, неисправное реле или неисправный датчик. Прежде чем приступить к процессу тестирования, необходимо визуально осмотреть состояние проводов, предохранителей и соединений в цепи.

Цифровой вольт-омметр (DVOM) может помочь вам определить больше неисправностей. Устройство поможет вам проверить силу тока, напряжение, сопротивление, непрерывность и проверить лампы на нагрузку и падение напряжения. Осциллограф будет лучшим выбором при проведении расширенного поиска неисправностей.

При периодически возникающих неисправностях выполните проверку проводки на изгиб. Тест включает в себя покачивания проводки, чтобы увидеть, возникает ли неисправность. При использовании этого метода вам придется сузить ошибку до ее источника. Периодические неисправности проводки возникают из-за грязных или плохих соединений, внутренних повреждений проводки и поврежденной изоляции проводки.

Поиск электрических неисправностей

Иногда Поиск электрических неисправностей затруднен . Электрические неисправности вызывают некоторые неисправности или дефекты и, следовательно, требуют устранения электрических неисправностей. При отслеживании и устранении неисправностей вы должны иметь в виду, что проблемы с электричеством могут возникнуть по одной из следующих трех причин.

Разрыв цепи

Разрыв цепи происходит при разрыве соединения. Чтобы проверить такую ​​проблему, вам придется использовать тест непрерывности.

Короткое замыкание

Любое замкнутое соединение называется коротким замыканием. Такое соединение вызывает протекание избыточного тока в цепи и повреждение электрических компонентов. Проблема короткого замыкания в основном возникает из-за поврежденной/слабой изоляции, которую можно обнаружить с помощью проверки изоляции. Чтобы устранить короткое замыкание, проверьте сопротивление канала, разность потенциалов как минимум между двумя точками и протекание тока. Проверьте входное напряжение и проверьте общее напряжение в различных контрольных точках на печатной плате. Убедитесь, что каждое защитное устройство работает правильно.

Обычно электрическая цепь состоит из двух основных компонентов: цепи управления и силовой цепи. Поэтому вам придется начать с проверки того, что:

• Входное напряжение существует
• Устройства защиты работают исправно
• Сопротивление канала в норме
• Ни один компонент не физически поврежден из-за перегрева

Для цепи управления убедитесь, что:

• Входное напряжение цепи управления правильное,
• Переключатели, реле и таймеры исправны,
• Кабель имеет непрерывность,
• Контактные выключатели функционируют логически и
• Синхронизация вашей схемы переключения правильная

Проверка непрерывности цепи

Вы можете проверить непрерывность вашей цепи двумя способами: непрерывность цепи и непрерывность питания. Для проверки отсутствия обрыва цепи необходимо отключить питание, чтобы снизить риск поражения электрическим током. При проведении проверки изоляции вам также придется отключить питание.

Чтобы проверить целостность цепи при отключенном питании, вы проверите ручку мультиметра по звуковому сигналу. Звуковой сигнал подтвердит, что электрический путь завершен. Если путь прерван, не стоит ожидать звукового сигнала.

Если вы беспокоитесь о безопасности вашей кухонной техники, вам следует избегать самостоятельных процедур поиска неисправностей и поручить полную проверку квалифицированному специалисту. Привлекая специалиста Gordon’s Powers к поиску неисправностей в электрооборудовании, вы сможете избежать проблем в будущем. Они будут использовать подходящее оборудование и предотвращать возникновение проблем во время обслуживания.

Если вы понимаете, что большая часть вашего оборудования может стать небезопасной, вам придется изменить методы проверки. Методы должны предоставить вам хорошую отправную точку, но всегда полезно привлекать специалистов Gordon’s Powers каждый раз, когда выявляете проблему с электрической цепью.
